1 ZA35/ZA85/ZA105/ZA155 Normál kivitel Tubus nélküli kivitel ( -OT opció) A konzolkészleteket külön kell rendelni B hu Eredeti használati útmutató Oldal

2 Rendeltetésszerű használat - Villanymotoros fogasléchajtás homlokzati és tetőbe épített ablakok és fedelek nyitásához és zárásához - Üzemi feszültség 24 VDC - Használható füstelvezető nyílásokhoz D+H Euro-RWAa DIN EN szabványnak megfelelően valamint mindennapos szellőztetési feladatokhoz - Csak beltéri használatra alkalmas Biztonsági előírások Üzemi feszültség 24 VDC! Ne csatlakoztassa közvetlenül az elektromos hálózathoz! - A berendezést csak képzett villanyszerelő kötheti be - A kézzel hozzáférhető területeken zúzódásveszély áll fenn - A hajtásrendszerek mozgástartományában senki nem tartózkodhat - A vezérlőrendszert gyerekek számára nem hozzáférhetően kell felszerelni - Ügyeljen a fogasléc nyomóterhelés diagramjára! - Csak száraz helyiségekben használja - Csak beltéri használatra alkalmas. Amennyiben az eső beázást okozhat (például felülvilágítók és tetőablakok esetén), használjon esőjelzőt - Kültéri használat esetén használja a -W opciót! - Csak módosítatlan, eredeti D+H alkatrészeket használjon - Tartsa be a konzolkészlet beszerelési útmutatójában leírtakat Tartsa be a vörös, a biztonsági előírásokat tartalmazó papíron leírtakat! Teljesítményjellemzők - Mikroprocesszorral vezérelt elektronika - Ahajtásrendszer lökethossz a PLP 1 használatával beállítható - Egyedileg programozható a Powerline elemen keresztül (PLP 1 és PDAServicetool) - RWAnagysebességű funkció (gyorsjárat a NYITÁS irányába) - Vedelmi rendszer a fő zaroelen - Különösen halk szellőztetőüzemben a csökkentett motorfordulatszámnak köszönhetően - Akábelbevezetés alulról és felülről is lehetséges Beszerelési utasítások - Ahajtásrendszernek a teljes lökettartományban akadálymentesen kell tudnia mozogni. Ellenkező esetben a fogasléc és a felfüggesztés károsodhat - Alegalább 800 mm-es löketű hajtásrendszereket ne szerelje be alul felfüggesztve (például UK konzol) - Aszemescsavart úgy állítsa be, hogy a hajtásrendszert a fedél bezárt állapotában a belső végállás-csillapító kapcsolja ki. Túl szoros beállítás esetén a konzolok sérülhetnek N feletti tiszta húzóigénybevétel esetén a műszaki részleteket tisztázni kell a D+H vállalattal - Aprogramozást még a beépítés előtt érdemes elvégezni, mivel a hajtásrendszereket csak egyenként csatlakoztatva lehet programozni - AZA-TM hajtásrendszereket tilos összekötőtengellyel (VW) összekapcsolni. Szabadon futó elem (ZM) használata engedélyezett Nyomóterhelés diagram Afogasléc maximális nyomóterhelése nem egyezik meg automatikusan a hajtásrendszer maximális nyomóerejével! N közötti terhelések csak rövid ideig engedélyezettek (például hóledobás, illetve szélterhelések esetén). Az ilyen mértékű terhelések legfeljebb 800 mm löketig alkalmazhatók. Max. terhelés (N) ZA-TM 600 ZA-TM VW Löket (mm) ZM 1300 Tartósan Rövid ideig 1400 ZA-TM VW Csomag tartalma Hajtóegység 2,5 m-es Szilikonkábel. Az adott ablaktípustól függően különböző konzolkészletek kaphatók. 2/8 ZA 35/85/105/155 Magyar

3 Műszaki adatok Típus ZA35 (-HS) ZA85 (-HS) ZA105 (-HS) ZA155 (-HS) Áramellátás 24 VDC, ±15% 24 VDC, ±15% 24 VDC, ±15% 24 VDC, ±15% Névleges áram 0,5A(1,2A) 1,0A(2,0A) 1,2A(2,2A) 1,4A(2,5A) Névleges erő 300 N 800 N 1000 N 1500 N Névleges reteszelőerő 1100 N Élettartam > dupla löket Bekapcsolás időtartama 30 %, ciklusidő mellett 10 perc Ház Eloxált alumínium, polikarbonát Védelmi módszer IP 65 Hőmérséklettartomány C Hőstabilitás 30 perc / 300 C Névleges lökethossz * / ** A típustáblán megadva Kiegészítő funkciók ** Záróélvédelem aktiválva (3 ismételt löket) * APLP 1 használatával állítható be ** APLP 1 és a PDAServicetool segítségével programozható Mozgási sebességek és erők 23 mm Zárási tartományok I III 5 mm/s II 77 mm 5 mm/s ~7,1 mm/s / ~8 mm/s (~17 mm/s) Normálüzem = RWA-gyorsjárat = 7,1 mm/s Erők ZA 35 ZA 85 ZA 105 ZA 155 NYITÁS SB III SB II 300 N 300 N 300 N 800 N 1000 N 1500 N 800 N 1000 N 1000 N 800 N 1000 N 1000 N SB I 300 N 800 N 800 N 800 N ZÁRÁS Minden erő + kb. 20% lekapcsolási tartalék (rövid ideig) Záróélvédelem ZÁRÁS irányban a hajtásrendszer aktív védelemmel rendelkezik a fő záróél mentén. Amennyiben túlterhelést érzékel a 3-as és a 2-es zárási tartományban, a hajtásrendszer 10 másodpercig ismét elindul a NYITÁS irányba. Ezután a hajtásrendszer ismét a ZÁRÁS irányba mozog. Amennyiben 3 próbálkozás után sem lehetséges a bezárás, a hajtásrendszer leáll ebben a helyzetben. Ezen felül a hajtásrendszer passzív védelemmel is rendelkezik. A rendszer a zárási sebességet a 2-es és az 1-es zárási tartományban 5 mm/s értékűre csökkenti. Mellék záróél Fő záróél Mellék záróél A mellék záróéleken jelentősen nagyobb erők is felléphetnek. A kézzel hozzáférhető területeken zúzódásveszély áll fenn. Magyar ZA 35/85/105/155 3/8

4 Motor áthelyezése 1. Járassa kifelé a fogaslécet mm-rel. Feszültségmentesítse a hajtásrendszert! 2. Vegye le a hajtóegységet, és helyezze át 3. Figyelem! Ezzel megváltozik a hajtásrendszer járásiránya is. Alekapcsolást végző nyáklapon cserélje fel a piros (+) motorkábelt a fekete (-) motorkábellel mm Kábelezésének áthelyezése Feszültségmentesítse a hajtásrendszert! Karbantartás és tisztítás Az ellenőrzést és karbantartást a D+H karbantartási utasításainak betartásával kell végezni. Csak eredeti D+H cserealkatrészeket használjon. Az üzembe helyezést kizárólag a D+H hajthatja végre. Az esetleges szennyeződéseket törölje le egy száraz, puha kendővel. Ne használjon tisztító- vagy oldószereket. Megfelelőségi nyilatkozat Kizárólagos felelősséget vállalunk azért, hogy a Műszaki adatok pontban leírt termék megfelel a következő előírásoknak: 2004/108/EG, 2006/95/EG Aműszaki dokumentáció a következő címen érhető el: D+H MechatronicAG, D-22949Ammersbek, Németország Thomas Kern Elnök Maik Schmees Jogi képviselő, műszaki vezető Jótállás Minden D+H termékre 2évjótállás érvényes. A jótállás a berendezés dokumentált átadásától kezdődően legfeljebb a kiszállítási dátum után 3 évig érvényes, csakis abban az esetben, ha a beszerelését, valamint üzembe helyezését egy, a D+H által erre felhatalmazott szervizpartner vagy forgalmazó végezte. Amennyiben D+H termékeket más gyártóktól származó berendezésekhez csatlakoztat, vagy D+H termékeket más gyártótól származó alkatrészekkel vegyesen használja, megszűnik a D+H jótállás. Hulladékelhelyezés Az elektromos berendezéseket, tartozékokat és a csomagolást környezetbarát módon újra kell hasznosítani. Elektromos berendezéseket soha ne dobjon a háztartási szemétbe. Csak EU országok esetében: A 2002/96/EK, az elektromos és elektronikus berendezések hulladékairól szóló európai irányelv és annak a nemzeti jogrendszerekbe átültetett verziója alapján a használhatatlanná vált elektromos berendezéseket elkülönítve kell gyűjteni, és környezetbarát módon újra kell hasznosítani. 4/8 ZA 35/85/105/155 Magyar

5 ZA 35/85/105/155 5/8

6 Csatlakozás Elosztódoboz EM 47 K * Endmodul Terminal module Module terminal 2x47k ZA xx(-hs) (OG) (BK) (BK) Mot. b (BN) Mot. a (WH) Mot. a (WH) Mot. b (BN) *** High-Speed HS (OG)? ** *** **** High-Speed High-Speed Normálüzem RWA-gyorsjárat Felügyelet * Mot. a Mot. b L N Z A E/X a b LT MOT Csoport Érkiosztás Alap WH (Mot. a) BN (Mot. b) OG (-HS) Opció. -BRV WH (Mot. a) BN (Mot. b) OG (-HS) YE (-BRV) GN (n.c.) Opció. -SGI WH (Mot. a) BN (Mot. b) OG (-HS) YE (- SGI) GN (+ SGI) (WH) (BN) (OG) (YE) (GN) fehér barna narancssárga sárga zöld * A következők esetében nem : GVL -E/ -K/ -M ** Rövidzárlat ellen biztosítani kell *** E/HS teljesítményfelügyelettel rendelkező D+H RWA központokba történő bekötés esetén / **** Kábel a D+H kábelezési táblázatban megadottaknak megfelelően (további információt a központ használati útmutatójában talál) 6/8 ZA 35/85/105/155 Magyar

7 Méretek Löket 165 mm Löket 82 mm, 100 mm Ø Névleges löket Tubus nélküli kivitel ( -OT ) Magyar ZA 35/85/105/155 7/8

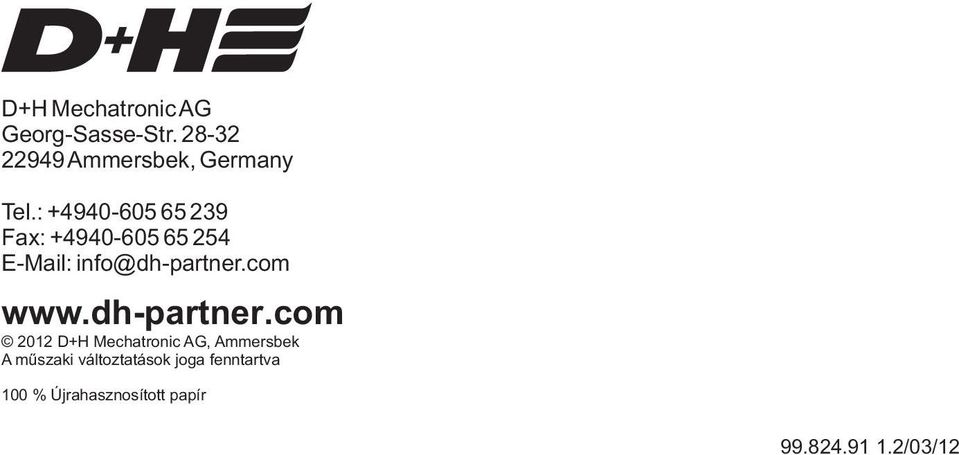

8 D+H MechatronicAG Georg-Sasse-Str Ammersbek, Germany Tel. : Fax: info@dh-partner.com D+H Mechatronic AG, Ammersbek A műszaki változtatások joga fenntartva 100 % Újrahasznosított papír
