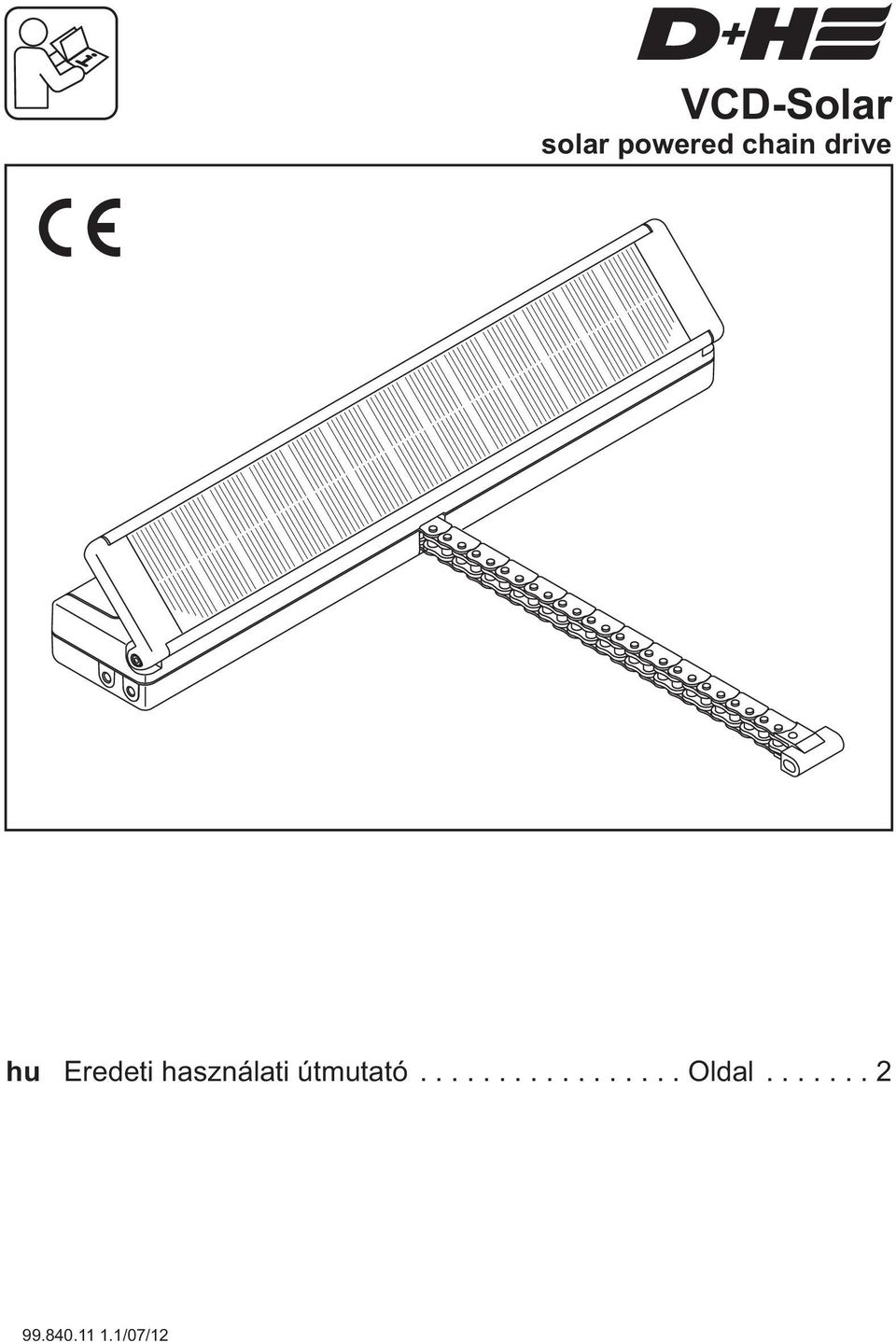

1 VCDSolar solar powered chain drive hu Eredeti használati útmutató Oldal

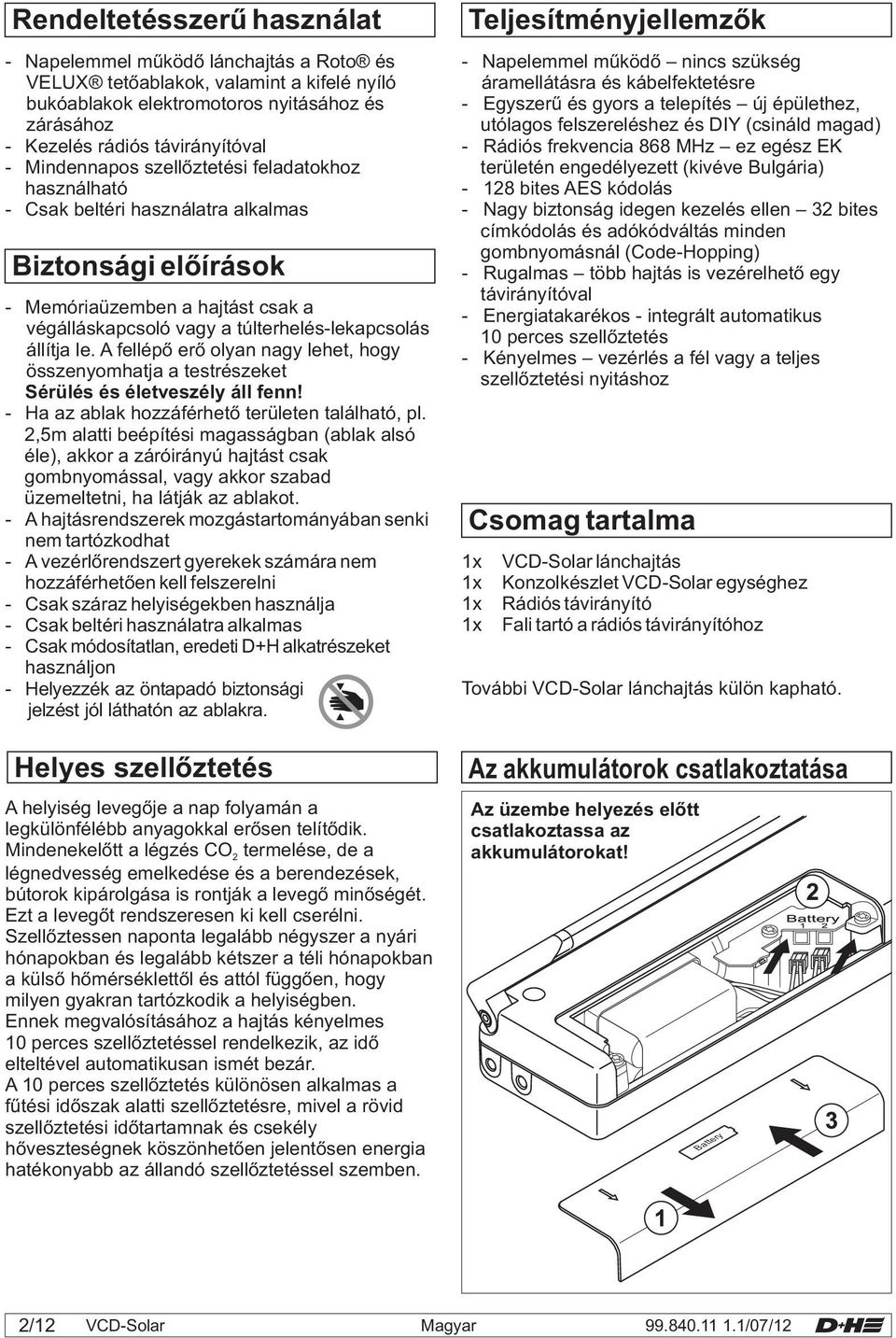

2 Napelemmel működő lánchajtás a Roto és VELUX tetőablakok, valamint a kifelé nyíló bukóablakok elektromotoros nyitásához és zárásához Kezelés rádiós távirányítóval Mindennapos szellőztetési feladatokhoz használható Csak beltéri használatra alkalmas Rendeltetésszerű használat Biztonsági előírások Memóriaüzemben a hajtást csak a végálláskapcsoló vagy a túlterheléslekapcsolás állítja le. A fellépő erő olyan nagy lehet, hogy összenyomhatja a testrészeket Sérülés és életveszély áll fenn! Ha az ablak hozzáférhető területen található, pl. 2,5m alatti beépítési magasságban (ablak alsó éle), akkor a záróirányú hajtást csak gombnyomással, vagy akkor szabad üzemeltetni, ha látják az ablakot. A hajtásrendszerek mozgástartományában senki nem tartózkodhat A vezérlőrendszert gyerekek számára nem hozzáférhetően kell felszerelni Csak száraz helyiségekben használja Csak beltéri használatra alkalmas Csak módosítatlan, eredeti D+H alkatrészeket használjon Helyezzék az öntapadó biztonsági jelzést jól láthatón az ablakra. Teljesítményjellemzők Napelemmel működő nincs szükség áramellátásra és kábelfektetésre Egyszerű és gyors a telepítés új épülethez, utólagos felszereléshez és DIY (csináld magad) Rádiós frekvencia 868 MHz ez egész EK területén engedélyezett (kivéve Bulgária) 128 bites AES kódolás Nagy biztonság idegen kezelés ellen 32 bites címkódolás és adókódváltás minden gombnyomásnál (CodeHopping) Rugalmas több hajtás is vezérelhető egy távirányítóval Energiatakarékos integrált automatikus 10 perces szellőztetés Kényelmes vezérlés a fél vagy a teljes szellőztetési nyitáshoz Csomag tartalma 1x 1x 1x 1x VCDSolar lánchajtás Konzolkészlet VCDSolar egységhez Rádiós távirányító Fali tartó a rádiós távirányítóhoz További VCDSolar lánchajtás külön kapható. Helyes szellőztetés A helyiség levegője a nap folyamán a legkülönfélébb anyagokkal erősen telítődik. Mindenekelőtt a légzés CO2 termelése, de a légnedvesség emelkedése és a berendezések, bútorok kipárolgása is rontják a levegő minőségét. Ezt a levegőt rendszeresen ki kell cserélni. Szellőztessen naponta legalább négyszer a nyári hónapokban és legalább kétszer a téli hónapokban a külső hőmérséklettől és attól függően, hogy milyen gyakran tartózkodik a helyiségben. Ennek megvalósításához a hajtás kényelmes 10 perces szellőztetéssel rendelkezik, az idő elteltével automatikusan ismét bezár. A 10 perces szellőztetés különösen alkalmas a fűtési időszak alatti szellőztetésre, mivel a rövid szellőztetési időtartamnak és csekély hőveszteségnek köszönhetően jelentősen energia hatékonyabb az állandó szellőztetéssel szemben. Az akkumulátorok csatlakoztatása Az üzembe helyezés előtt csatlakoztassa az akkumulátorokat! Battery 2/12 VCDSolar Magyar

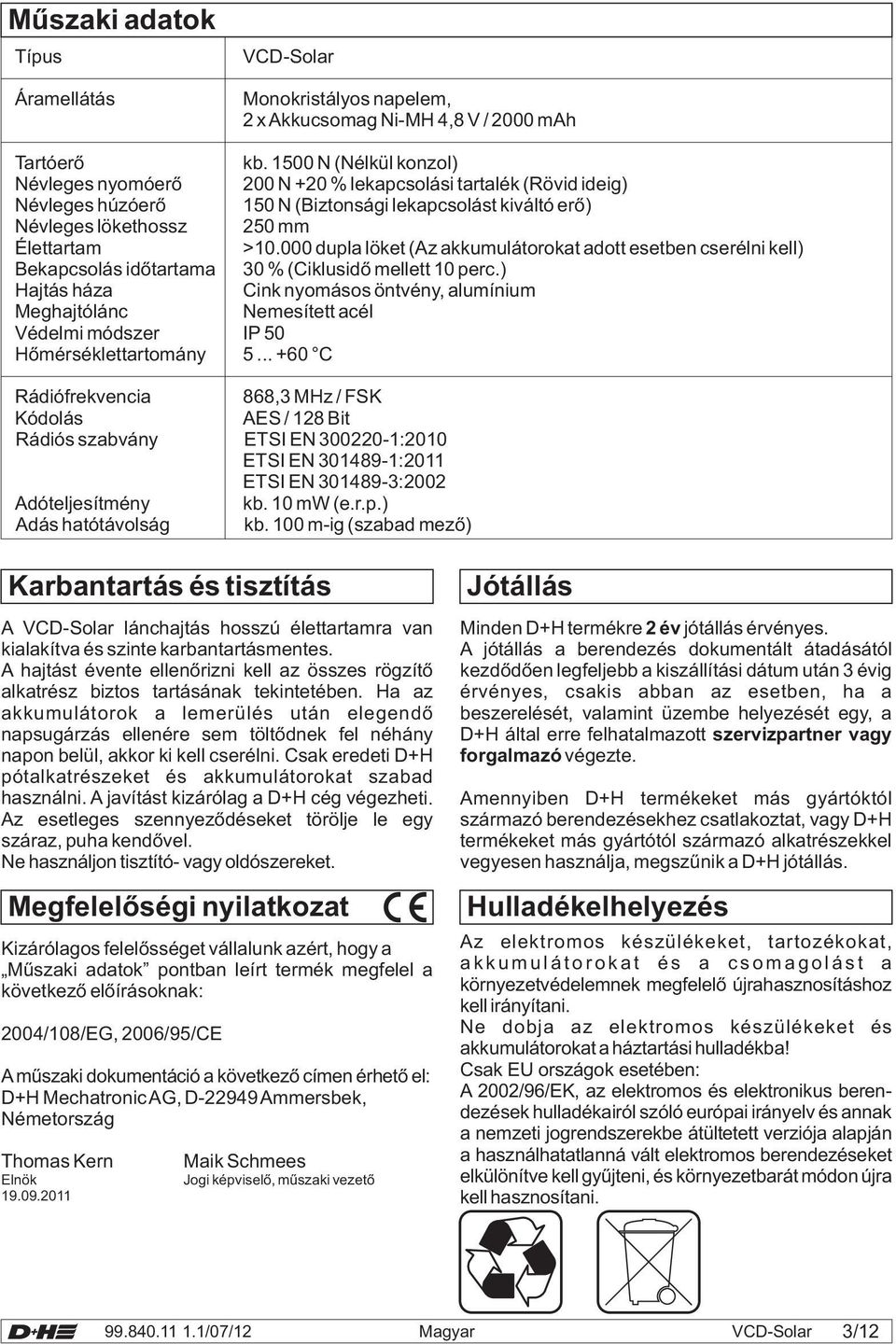

3 Műszaki adatok Típus Áramellátás VCDSolar Monokristályos napelem, 2 xakkucsomag NiMH 4,8 V / 2000 mah Tartóerő kb N (Nélkül konzol) Névleges nyomóerő 200 N +20 % lekapcsolási tartalék (Rövid ideig) Névleges húzóerő 150 N (Biztonsági lekapcsolást kiváltó erő) Névleges lökethossz 250 mm Élettartam > dupla löket (Az akkumulátorokat adott esetben cserélni kell) Bekapcsolás időtartama 30 % (Ciklusidő mellett 10 perc.) Hajtás háza Cink nyomásos öntvény, alumínium Meghajtólánc Nemesített acél Védelmi módszer IP 50 Hőmérséklettartomány C Rádiófrekvencia 868,3 MHz / FSK Kódolás AES / 128 Bit Rádiós szabvány ETSI EN :2010 ETSI EN :2011 ETSI EN :2002 Adóteljesítmény kb. 10 mw (e.r.p.) Adás hatótávolság kb. 100 mig (szabad mező) Karbantartás és tisztítás A VCDSolar lánchajtás hosszú élettartamra van kialakítva és szinte karbantartásmentes. A hajtást évente ellenőrizni kell az összes rögzítő alkatrész biztos tartásának tekintetében. Ha az akkumulátorok a lemerülés után elegendő napsugárzás ellenére sem töltődnek fel néhány napon belül, akkor ki kell cserélni. Csak eredeti D+H pótalkatrészeket és akkumulátorokat szabad használni. A javítást kizárólag a D+H cég végezheti. Az esetleges szennyeződéseket törölje le egy száraz, puha kendővel. Ne használjon tisztító vagy oldószereket. Megfelelőségi nyilatkozat Kizárólagos felelősséget vállalunk azért, hogy a Műszaki adatok pontban leírt termék megfelel a következő előírásoknak: 2004/108/EG, 2006/95/CE Aműszaki dokumentáció a következő címen érhető el: D+H MechatronicAG, D22949Ammersbek, Németország Thomas Kern Elnök Maik Schmees Jogi képviselő, műszaki vezető Jótállás Minden D+H termékre 2évjótállás érvényes. A jótállás a berendezés dokumentált átadásától kezdődően legfeljebb a kiszállítási dátum után 3 évig érvényes, csakis abban az esetben, ha a beszerelését, valamint üzembe helyezését egy, a D+H által erre felhatalmazott szervizpartner vagy forgalmazó végezte. Amennyiben D+H termékeket más gyártóktól származó berendezésekhez csatlakoztat, vagy D+H termékeket más gyártótól származó alkatrészekkel vegyesen használja, megszűnik a D+H jótállás. Hulladékelhelyezés Az elektromos készülékeket, tartozékokat, akkumulátorokat és a csomagolást a környezetvédelemnek megfelelő újrahasznosításhoz kell irányítani. Ne dobja az elektromos készülékeket és akkumulátorokat a háztartási hulladékba! Csak EU országok esetében: A 2002/96/EK, az elektromos és elektronikus berendezések hulladékairól szóló európai irányelv és annak a nemzeti jogrendszerekbe átültetett verziója alapján a használhatatlanná vált elektromos berendezéseket elkülönítve kell gyűjteni, és környezetbarát módon újra kell hasznosítani. Magyar VCDSolar 3/12

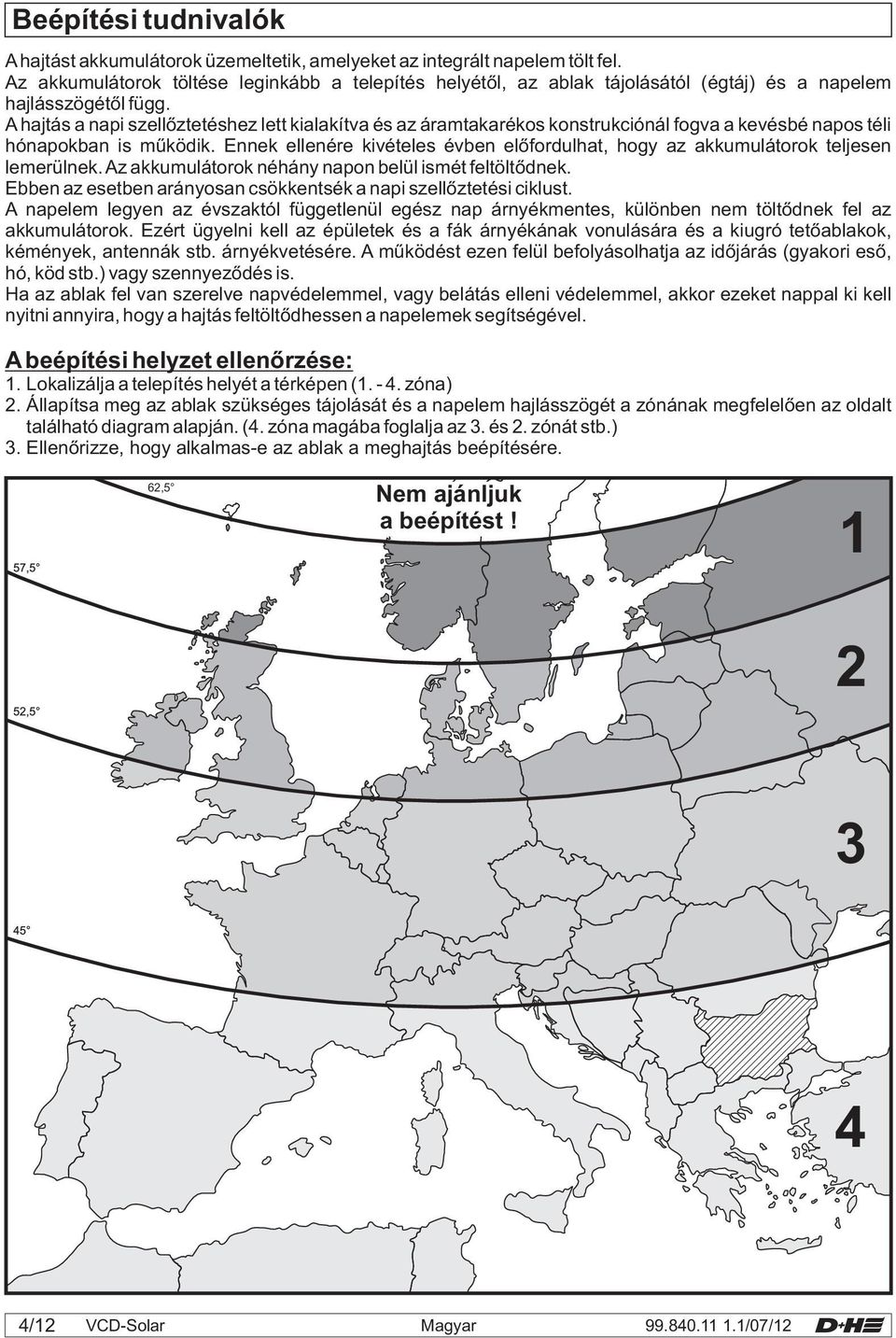

4 Beépítési tudnivalók Ahajtást akkumulátorok üzemeltetik, amelyeket az integrált napelem tölt fel. Az akkumulátorok töltése leginkább a telepítés helyétől, az ablak tájolásától (égtáj) és a napelem hajlásszögétől függ. A hajtás a napi szellőztetéshez lett kialakítva és az áramtakarékos konstrukciónál fogva a kevésbé napos téli hónapokban is működik. Ennek ellenére kivételes évben előfordulhat, hogy az akkumulátorok teljesen lemerülnek. Az akkumulátorok néhány napon belül ismét feltöltődnek. Ebben az esetben arányosan csökkentsék a napi szellőztetési ciklust. A napelem legyen az évszaktól függetlenül egész nap árnyékmentes, különben nem töltődnek fel az akkumulátorok. Ezért ügyelni kell az épületek és a fák árnyékának vonulására és a kiugró tetőablakok, kémények, antennák stb. árnyékvetésére. A működést ezen felül befolyásolhatja az időjárás (gyakori eső, hó, köd stb.) vagy szennyeződés is. Ha az ablak fel van szerelve napvédelemmel, vagy belátás elleni védelemmel, akkor ezeket nappal ki kell nyitni annyira, hogy a hajtás feltöltődhessen a napelemek segítségével. A beépítési helyzet ellenőrzése: 1. Lokalizálja a telepítés helyét a térképen (1. 4. zóna) 2. Állapítsa meg az ablak szükséges tájolását és a napelem hajlásszögét a zónának megfelelően az oldalt található diagram alapján. ( 4. zóna magába foglalja az 3. és 2. zónát stb.) 3. Ellenőrizze, hogy alkalmase az ablak a meghajtás beépítésére. 62,5 Nem ajánljuk a beépítést! /12 VCDSolar Magyar

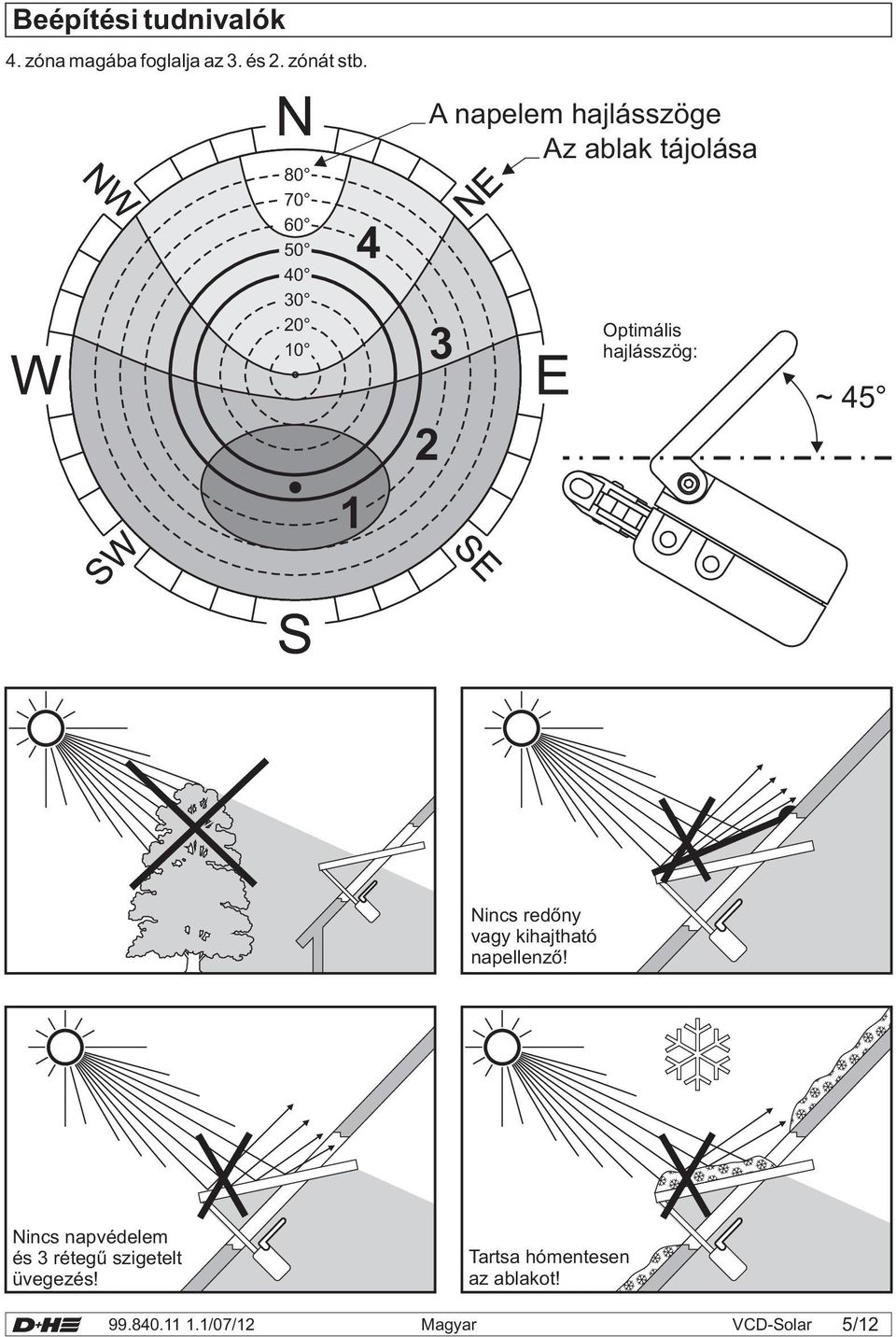

5 Beépítési tudnivalók 4. zóna magába foglalja az 3. és 2. zónát stb. A napelem hajlásszöge Az ablak tájolása Optimális hajlásszög: ~ Nincs redőny vagy kihajtható napellenző! Nincs napvédelem és 3 rétegű szigetelt üvegezés! Tartsa hómentesen az ablakot! Magyar VCDSolar 5/12

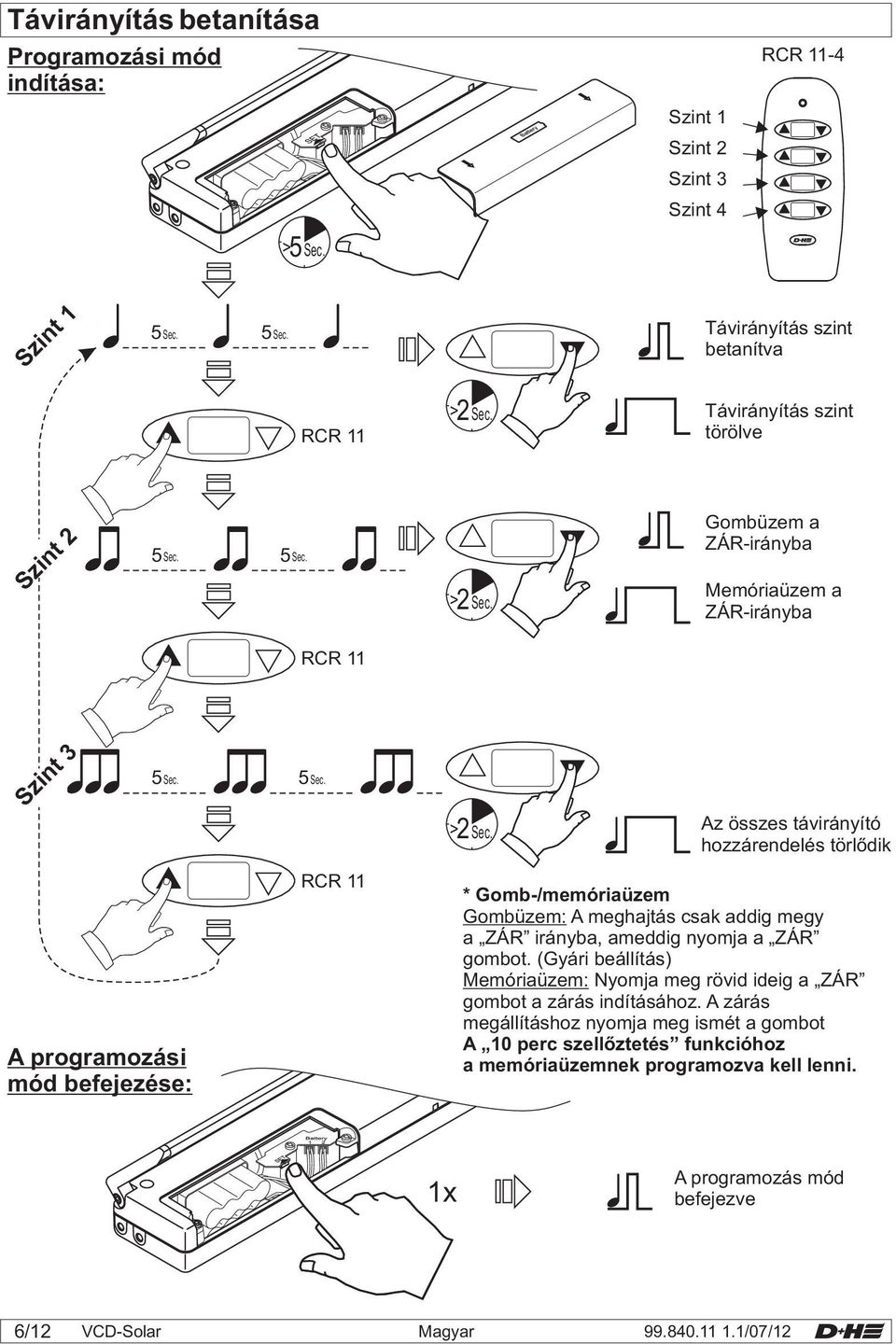

6 Távirányítás betanítása Programozási mód indítása: >5 Sec. Szint 1 Szint 2 Szint 3 Szint 4 RCR 114 Szint 1 5Sec. 5Sec. Távirányítás szint betanítva RCR 11 >2 Sec. Távirányítás szint törölve Szint 2 5Sec. 5Sec. >2 Sec. Gombüzem a ZÁRirányba Memóriaüzem a ZÁRirányba RCR 11 Szint 3 5Sec. A programozási mód befejezése: 5Sec. RCR 11 >2 Sec. Az összes távirányító hozzárendelés törlődik * Gomb/memóriaüzem Gombüzem: A meghajtás csak addig megy a ZÁR irányba, ameddig nyomja a ZÁR gombot. (Gyári beállítás) Memóriaüzem: Nyomja meg rövid ideig a ZÁR gombot a zárás indításához. A zárás megállításhoz nyomja meg ismét a gombot A 10 perc szellőztetés funkcióhoz a memóriaüzemnek programozva kell lenni. 1x A programozás mód befejezve 6/12 VCDSolar Magyar

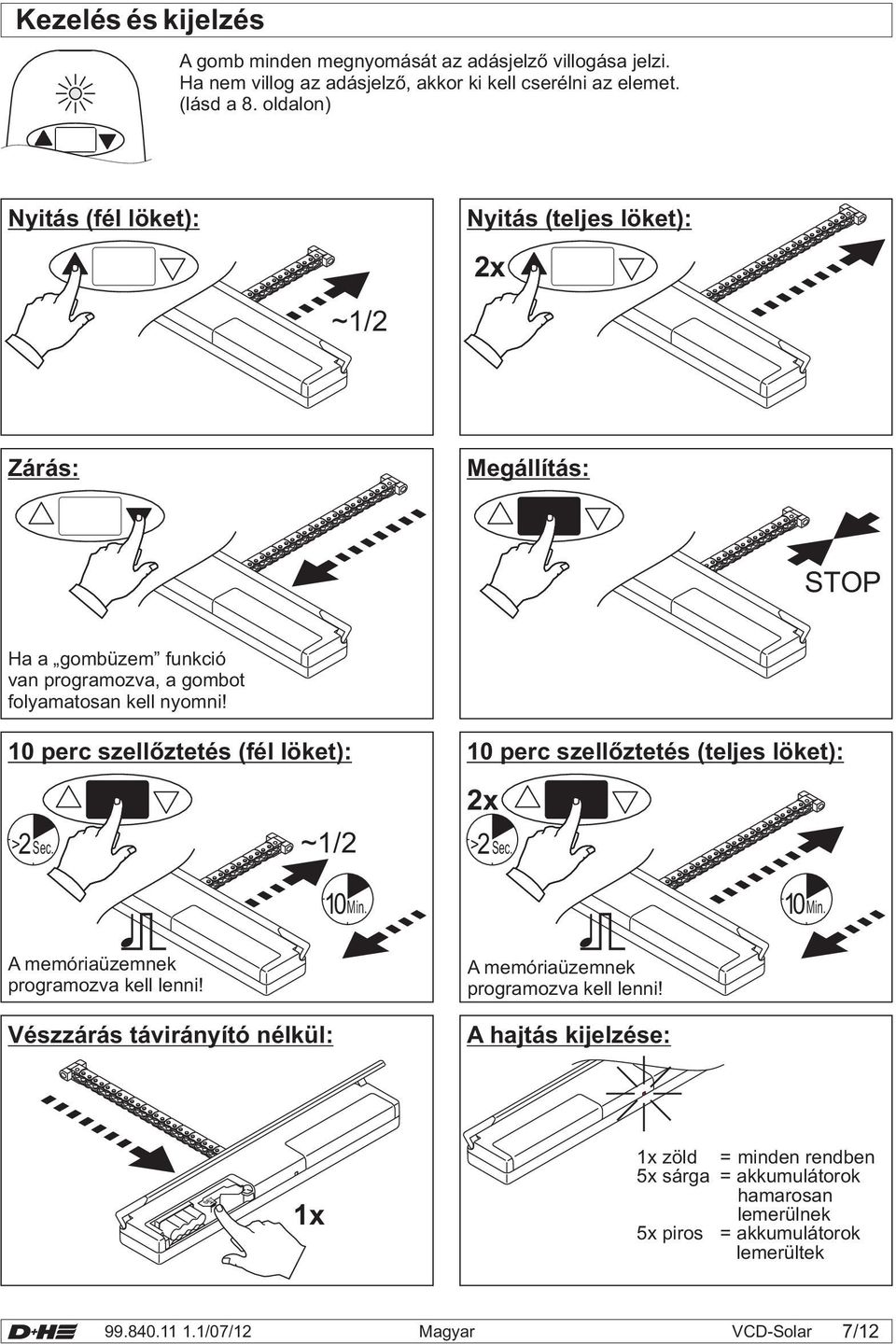

7 Kezelés és kijelzés A gomb minden megnyomását az adásjelző villogása jelzi. Ha nem villog az adásjelző, akkor ki kell cserélni az elemet. (lásd a 8. oldalon) Nyitás (fél löket): Nyitás (teljes löket): 2x ~1/2 Zárás: Megállítás: STOP Ha a gombüzem funkció van programozva, a gombot folyamatosan kell nyomni! 10 perc szellőztetés (fél löket): >2 Sec. ~1/2 10 perc szellőztetés (teljes löket): 2x >2 Sec. 10 Min. 10 Min. A memóriaüzemnek programozva kell lenni! Vészzárás távirányító nélkül: A memóriaüzemnek programozva kell lenni! A hajtás kijelzése: 1x 1x zöld = minden rendben 5x sárga = akkumulátorok hamarosan lemerülnek 5x piros = akkumulátorok lemerültek Magyar VCDSolar 7/12

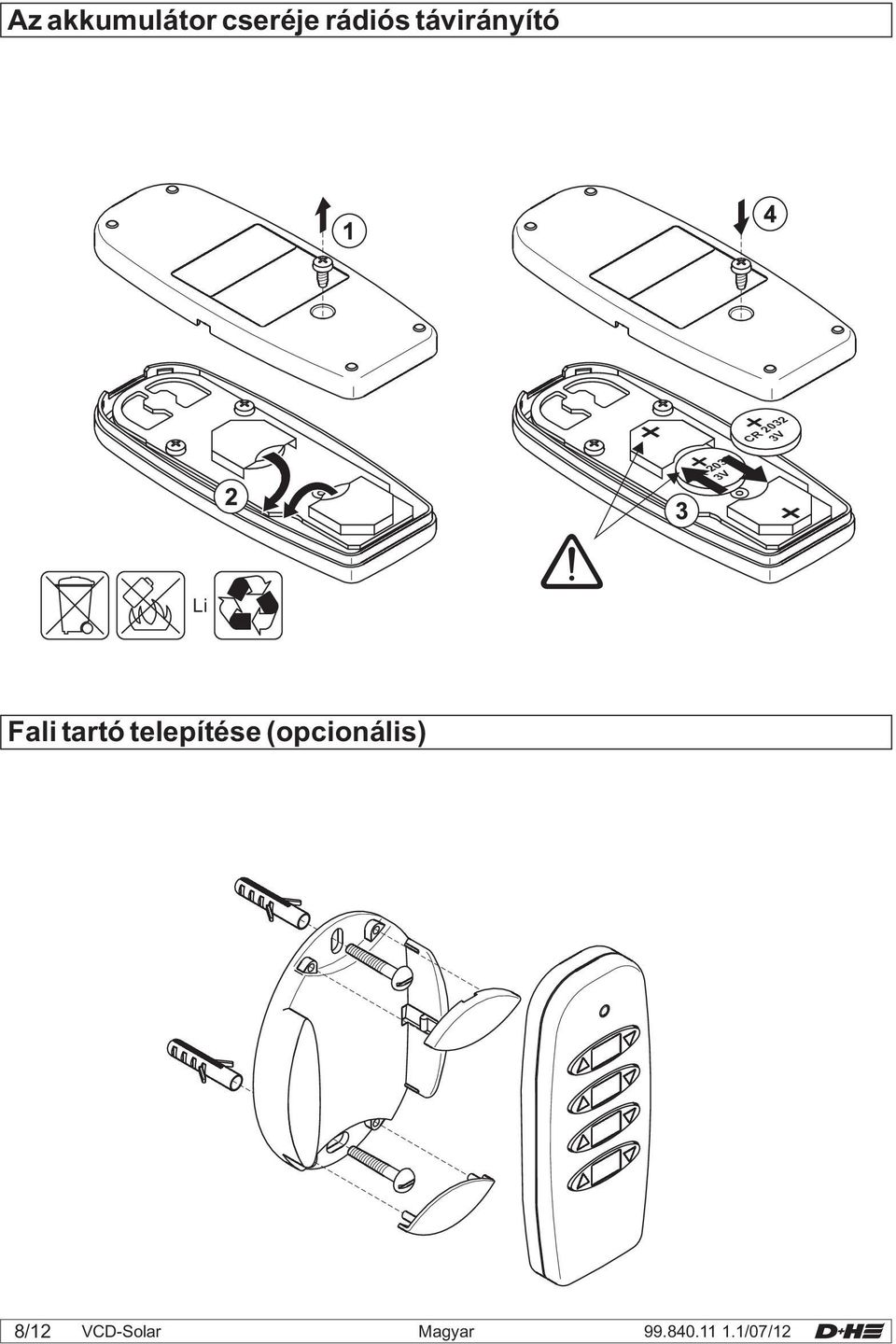

8 Az akkumulátor cseréje rádiós távirányító CR V CR V Li Fali tartó telepítése (opcionális) 8/12 VCDSolar Magyar

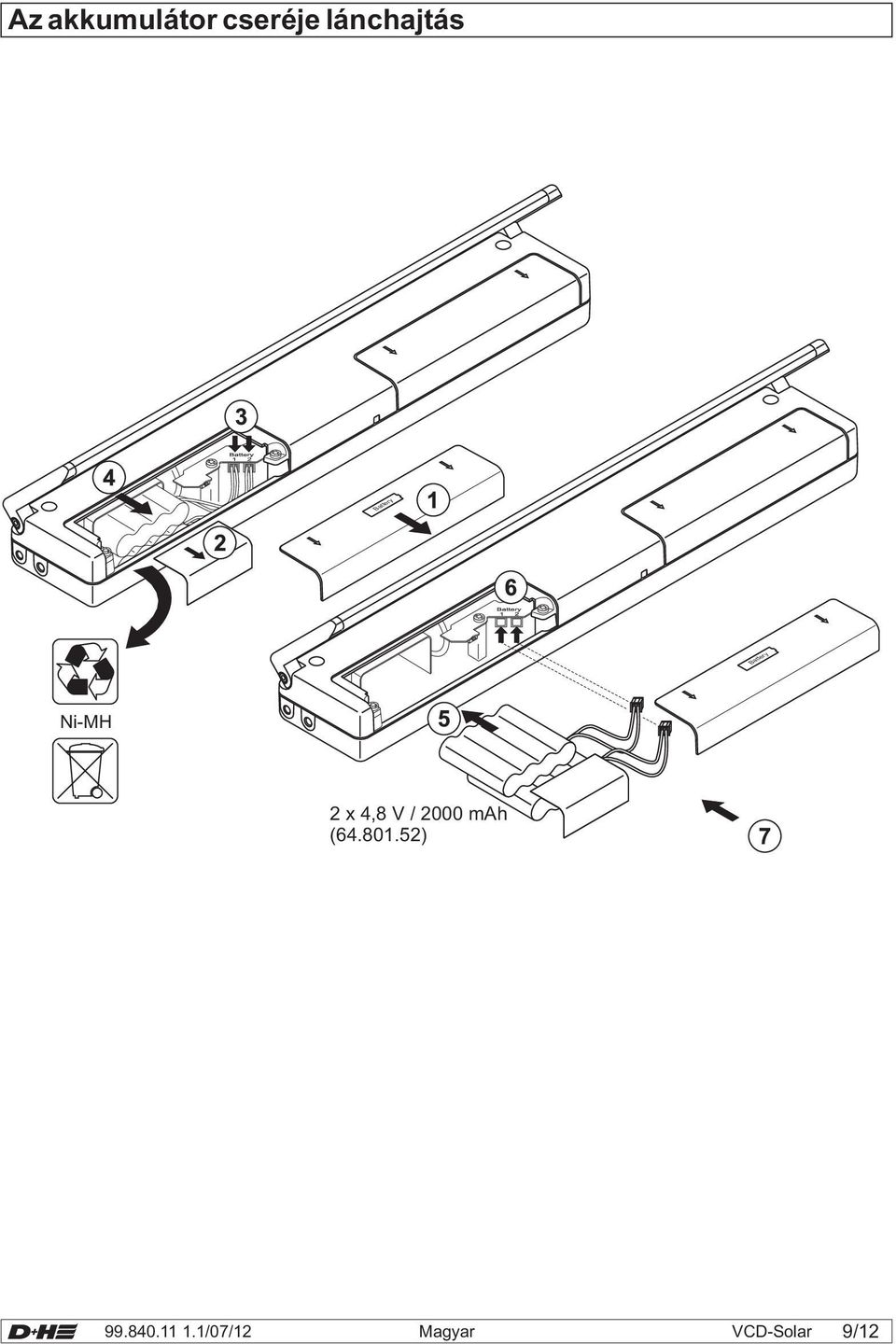

9 Az akkumulátor cseréje lánchajtás Battery Battery NiMH 2 x 4,8 V / 2000 mah ( ) Magyar VCDSolar 9/12

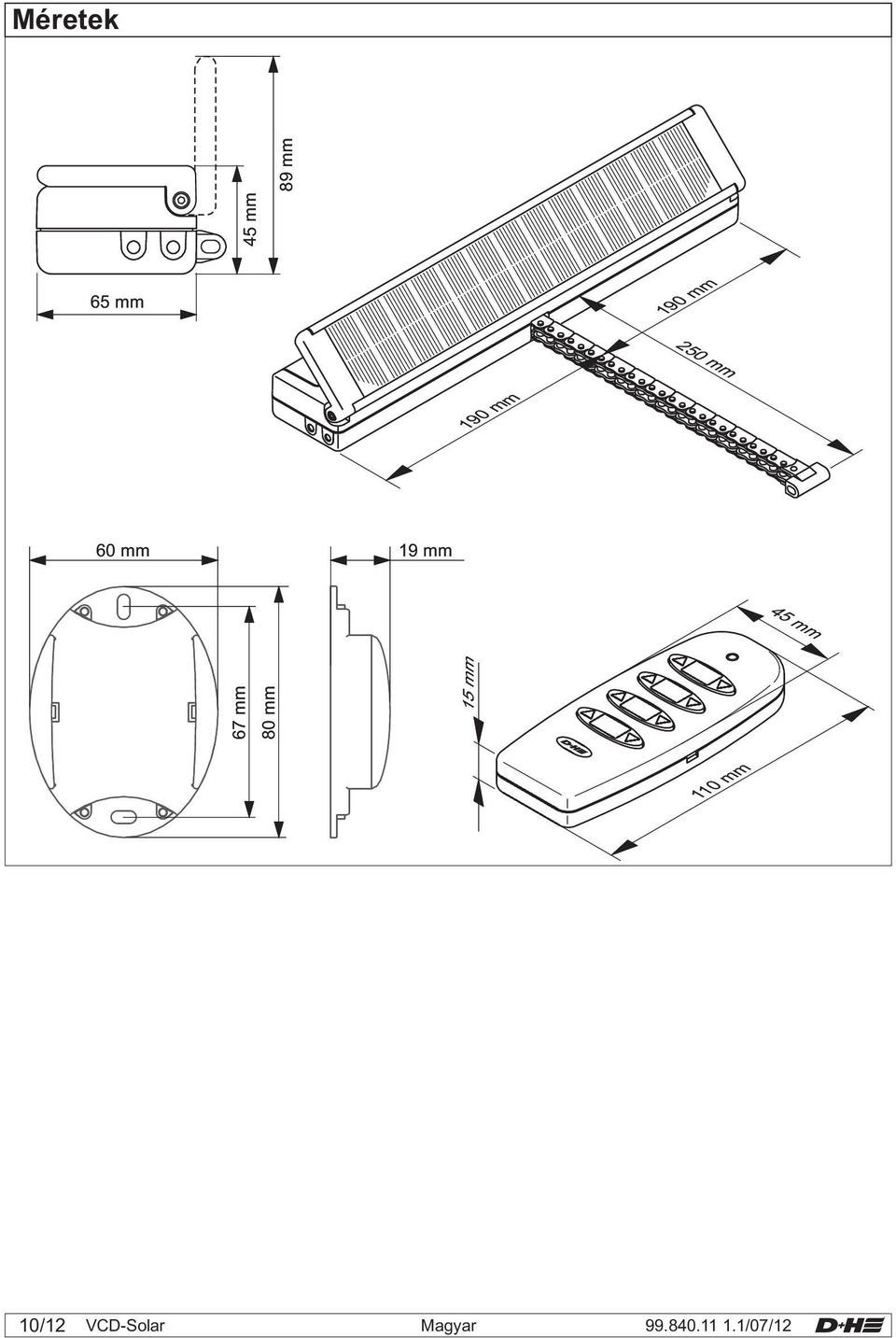

10 Méretek 89 mm 45 mm 65 mm 250 mm 190 mm 190 mm 60 mm 19 mm 45 mm 67 mm 80 mm 15 mm 110 mm 10/12 VCDSolar Magyar

11 Magyar VCDSolar 11/12

12 D+H MechatronicAG GeorgSasseStr Ammersbek, Germany Tel. : Fax: info@dhpartner.com D+H Mechatronic AG, Ammersbek A műszaki változtatások joga fenntartva 100 % Újrahasznosított papír
