1 Felhsználói referenciútmuttó Mgyr

2 Trtlomjegyzék Trtlomjegyzék 1 A dokumentum bemuttás 2 2 hsználti feltételei 2 3 Rendszer leírás A ismertetése A sütik hsználtáról Bejelentkezés -be A kezelőfelület ismertetése A hozzáférési szintekről Leirtkozás felhő módból Átváltás Felhőbe cstlkozó üzemmódról Önálló üzemmódr Váltás különböző helyszínek között A profil megváltozttás Profildtok módosítás Jelszv módosítás Kijelentkezés rendszerből A kidási dtok elolvsás A berendezés felügyelete és vezérlése Berendezésnevek megváltozttás A kiválsztott helyszínen telepített összes egység vezérlése megdott egység vezérlése egy helyszínen Az időprogrmok kezelése Az időprogrmok létrehozás Műveletek hozzádás egy időprogrmhoz Esemény összekpcsolás egy vezérlési művelettel (reteszelés) Hőmérséklet megfigyelése Helyszínek energifogysztásánk megtekintése A helyszín kültéri egységeinek energetiki összehsonlítás Több helyszín kombinált energifogysztásánk összehsonlítás Több helyszín energifogysztásánk összehsonlítás Az energicél beállítások kezelése Több helyszín kezelése Felhsználók kezelése Az épületkezelésről Új helyszín létrehozás A helyszín szerkesztéséről Zónák kezelése Elektromos mérő konfigurálás Kültéri egységek kezelése A távoli dignosztikáról Risztási előzmények kezelése A beltéri egység elemzések hsznált A kültéri egység elemzések hsznált Az előrejelzés beállítás A dokumentum bemuttás Ez rész weboldl hsználtát muttj be. Ismerteti kezelőfelület dtit és htékony üzemeltetési eljárásokt. Köszönjük, hogy megvásárolt ezt terméket. Kérjük: Őrizze meg dokumentációt, később még szükség lehet rá. Célközönség Minden felhsználó. A készülék tpsztlt vgy képzett felhsználók áltli áruházi, könnyűipri vgy mezőgzdsági, illetve nem szkemberek áltli kereskedelmi és háztrtási hsználtr lett tervezve. Az eredeti dokumentum ngol nyelven íródott. A más nyelvű kidások ennek fordítási. A 5 hozzáférési szintet biztosít. A dokumentum legmgsbb szintnek (profilnk) megfelelő leírást biztosít. Előfordulht, hogy bizonyos funkciók nem lesznek elérhetőek z Ön számár, vgy képernyőképek eltérnek tényleges képernyőktől. A jelen dokumentum 2.0 szoftververziór vontkozik. Az Ön verziój ettől eltérő lehet. 2 hsználti feltételei A Dikin kezelőfelület hsznált előtt el kell fogdni Hsználti feltételeket. A feltételeket oldlon tlálj, z oldl lján lévő fülre kttintv. 3 Rendszer leírás 3.1 A ismertetése A oldlról nyithtó meg. A kezelőfelületével bárhonnét szbályozhtj ingtln klímáját. A szolgálttásr több épület is cstlkoztthtó és bármely internethozzáféréssel rendelkező eszközről hsználhtó. A telepítést végző személyek és szerelők is hozzáférnek Cloud szolgálttáshoz, így távolból is bejelentkezhetnek és zonnl megkezdhetik hibelhárítás, h berendezés vlh meghibásodik. A felhsználóbrát kezelőfelület minden eddiginél egyszerűbb felügyeletet biztosít, z energifogysztás utomtikus követése pedig segít hosszú távú költségek csökkentésében. 5 jogosultság válszthtó: Dikin rendszergzd, Dikin fiókválllt, telepítő, rendszergzd és kezelő. A jogosultságtól függően több vgy kevesebb funkció érhető el (lásd 4. oldl "3.5 A hozzáférési szintekről"). 2

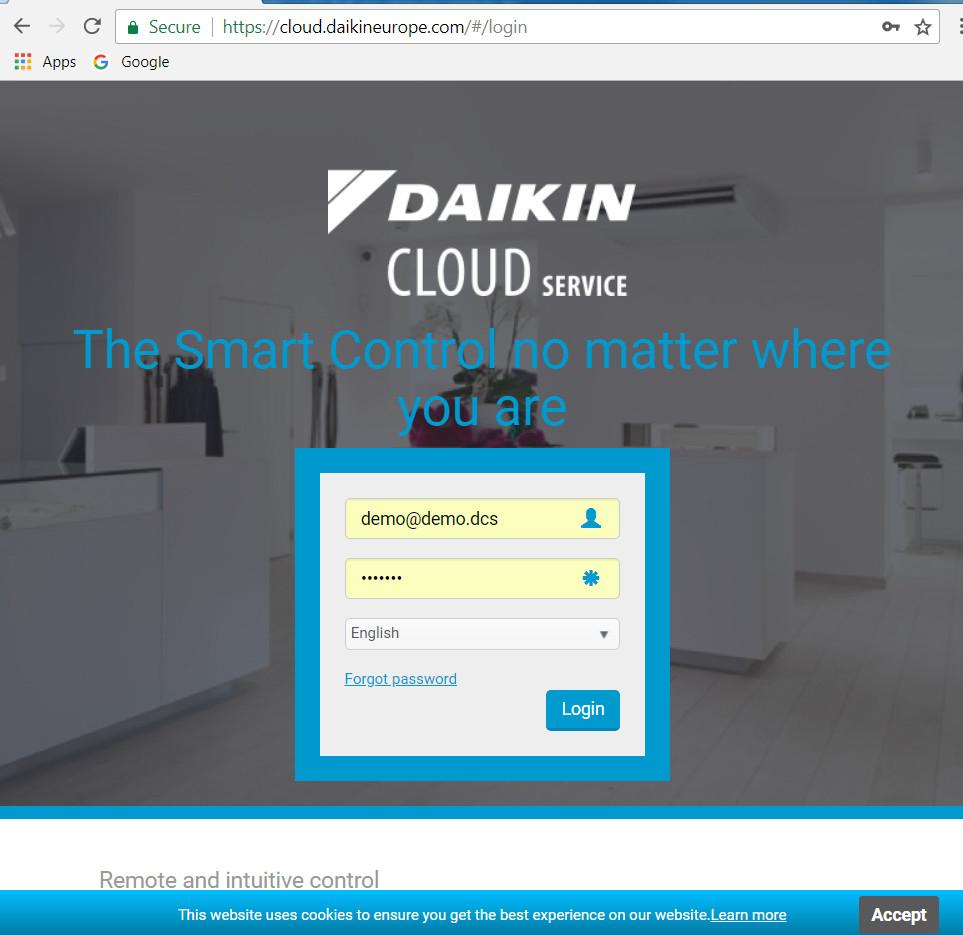

3 3 Rendszer leírás 3.2 A sütik hsználtáról A sütiket hsznál. Ezek leírását cloud.dikineurope.com/ oldlon tlálj, z oldl lján lévő COOKIES hivtkozásr kttintv. 3.3 Bejelentkezés Dikin Cloud Service-be 1 Böngészőjében lépjen oldlr. Eredmény: A bejelentkezési oldl jelenik meg. Amennyiben először látogtj meg z oldlt, Dikin z oldl lján zt jvsolj Önnek, hogy fogdj el sütik hsználtát (). A sütikről 3. oldl "3.2 A sütik hsználtáról" részben vgy z oldl lján tlálhtó Lern more (Bővebben) hivtkozásr (b) kttintv tlál részletesebb ismertetést. Az első bejelentkezéskor hsználti feltételek is megjelennek. Kérjük, figyelmesen olvss el ezeket. Jelölje be jelölőnégyzetet, mjd kttintson z Accept (Elfogdás) gombr. 3.4 A kezelőfelület ismertetése A kezelőfelület főbb részei: d b e c 2 Adj meg Emil (E-mil) címét és Pssword (Jelszó) dtit. A Dikin technikus felhsználónévként regisztrálj z Ön Emil (E-mil) címét és kidj z eredeti Pssword (Jelszó)-t, Dikin zt jvsolj, hogy Pssword (Jelszó) dtot minél előbb módosíts. Lásd 6. oldl "4.2.2 Jelszv módosítás". Elfelejtett Pssword (Jelszó) esetében kttintson megfelelő hivtkozásr bejelentkezési oldlon. Senki más nem módosíthtj z Ön Pssword (Jelszó) dtit. 3 Válssz ki hsználni kívánt nyelvet. 4 Kttintson Login (Bejelentkezés) gombr. Eredmény: A berendezéslist oldlon megnyílik. fő blk. További információk kezelőfelületről: 3. oldl "3.4 A kezelőfelület ismertetése". b A nvigációs blkbn () lépkedhet z lklmzás különböző funkciói között. A helyszínválsztónk helyet dó felső eszközsáv (b) muttj z összes telepített berendezést, vlmint felhsználói profil legördülő menüjét (c). A nvigációs elemek (d) segítségével visszjelzést kp, hogy kezelőfelület menüszerkezetén belül éppen hol trtózkodik. A trtlom rész (e) z ktuális információkt muttj. A kezelőfelület ruglmsn hsználhtó, mi zt jelenti hogy minden eszközön (számítógép, táblgép és telefon) jól láthtó. Megjelenítése lklmzkodik kijelző méretéhez. Kisebb eszközökön például nvigációs blk rejtve lesz. H nvigációs blk rejtve vn, és Ön szeretné újr megjeleníteni: 1 Kttintson "Hmburger" ikonr () jobb felső srokbn. Eredmény: A nvigációs blk felül jelenik meg. 3

4 3 Rendszer leírás 3.5 A hozzáférési szintekről 5 felhsználói jogosultság érhető el, ezek mindegyike különböző hozzáférési szintet biztosít. A jogosultságtól függően több vgy kevesebb funkció érhető el. Az 5 felhsználói jogosultság hierrchi szerint: Dikin rendszergzd Dikin fiókválllt Telepítő Helyszíni rendszergzd Kezelő A következő tábláztbn láthtó, melyik funkciók NEM érhetők el z összes jogosultsági szinthez. Elérhető funkciók Elolvshtj kidási dtokt (lásd 6. oldl "4.2.4 A kidási dtok elolvsás"). Felügyelet és vezérlés - Berendezéslist (Berendezés nevének módosítás) (lásd 6. oldl "4.3.1 Berendezésnevek megváltozttás") Felügyelet és vezérlés - Berendezéslist (hldó vezérlés) (lásd 7. oldl "4.3.2 A kiválsztott helyszínen telepített összes egység vezérlése") Felügyelet és vezérlés - Időzítő progrm (lásd 11. oldl "4.4 Az időprogrmok kezelése") Felügyelet és vezérlés - Reteszelés (lásd 13. oldl "4.5 Esemény összekpcsolás egy vezérlési művelettel (reteszelés)") Energigzdálkodás - Energi célbeállítások (lásd 24. oldl "4.11 Az energicél beállítások kezelése") Felhsználókezelés (lásd 25. oldl "4.13 Felhsználók kezelése"). Épületkezelés - Helyszínlist (lásd 26. oldl "4.14 Az épületkezelésről") Épületkezelés - Zónák (lásd 32. oldl "4.15 Zónák kezelése") Épületkezelés - Elektromos mérő konfigurálás (lásd 33. oldl "4.16 Elektromos mérő konfigurálás") Épületkezelés - Kültéri egységek (lásd 33. oldl "4.17 Kültéri egységek kezelése") Távoli dignosztik - Risztási előzmények (lásd 33. oldl " Risztási előzmények kezelése") Távoli dignosztik - Beltéri egység elemzése (lásd 35. oldl " A beltéri egység elemzések hsznált") Távoli dignosztik - Kültéri egység elemzése (lásd 36. oldl " A kültéri egység elemzések hsznált") Távoli dignosztik - Előrejelzés beállítás (lásd 36. oldl " Az előrejelzés beállítás") Dikin rendszergzd Dikin fiókválllt * Csk beállításokt tekintheti meg ** Csk helyszíndtokt tekintheti meg és szerkesztheti, nem hozht létre dtot *** Csk kkor elérhető, h Dikin fiókválllt felhsználó ktivált Telepítő Helyszíni rendszergzd Kezelő * * ** * * * *** *** *** *** *** *** *** *** 3.6 Leirtkozás felhő módból H helyszíni rendszergzd úgy dönt, hogy leirtkozik Dikin Cloud Service hsználtáról, ezt mg is megteheti Átváltás Felhőbe cstlkozó üzemmódról Önálló üzemmódr A helyszíni rendszergzd dönthet úgy, hogy befejezi Felhő üzemmód (Cloud-connect Mode) hsználtát és Önálló üzemmód (Stnd-lone Mode)-r vált z lklmzáson keresztül. Az intelligent Tblet Controller ezt követően Önálló üzemmód (Stnd-lone Mode)-bn működik. Önálló üzemmód (Stnd-lone Mode)-bn z időzített progrmok és reteszelés mód lesz elérhető. H z lklmzáson keresztül szeretne Felhő üzemmód (Cloudconnect Mode)-ról Önálló üzemmód (Stnd-lone Mode)-r váltni, végezze el következőket: 1 Nyiss meg z intelligent Tblet Controller lklmzást. Eredmény: A következő képernyő jelenik meg. 4

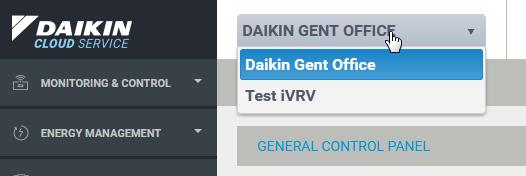

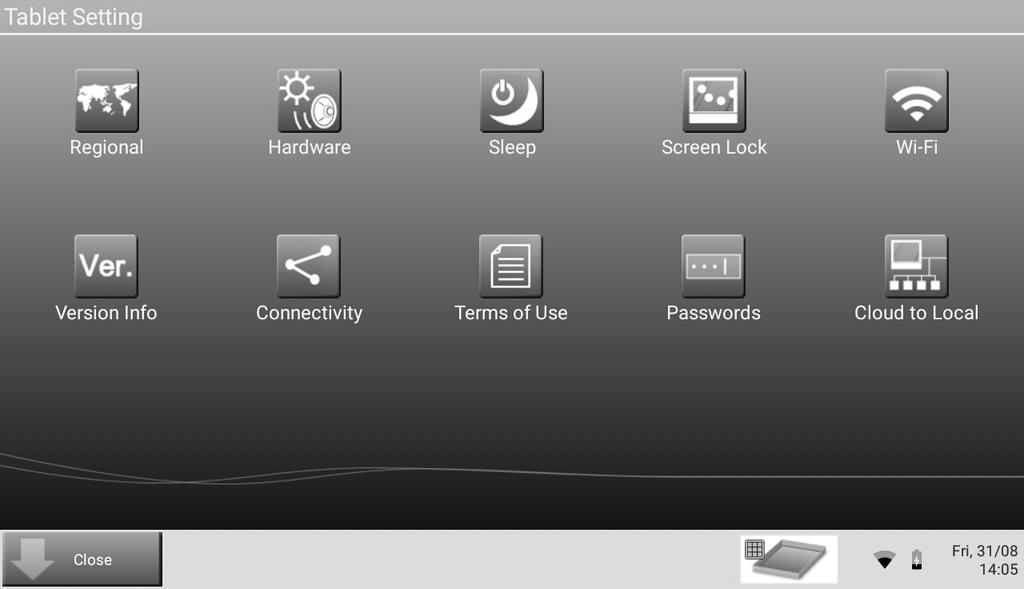

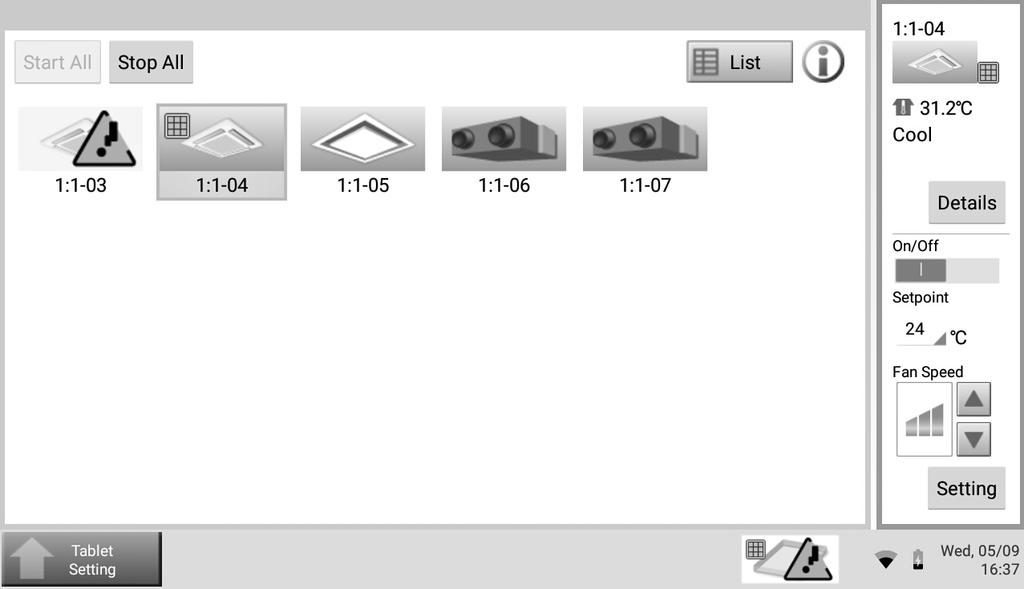

5 4.1 Váltás különböző helyszínek között H több helyszínt kell kezelnie, Dikin technikus beállítj ezeket helyszíneket, hogy ezek elérhetőek legyenek helyszínválsztóbn. 2 Kttintson táblgép beállításár. Eredmény: A következő képernyő jelenik meg. H szeretne egy másik helyszínen telepített berendezést megtekinteni, válsszon ki egyet helyszínválsztóból. 4.2 A profil megváltozttás 3 Kttintson felhőről helyi hsználtr lehetőségre. Eredmény: Megjelenik jelszó megdásár szolgáló képernyő. 4 Írj be jelszót (pssword)-t (lpértelmezett: "dikin") és kttintson z OK (OK) gombr. Eredmény: Egy megerősítést kérő üzenet jelenik meg. Mielőtt folyttná, gondolj át, hogy vlóbn szeretné-e befejezni felhő mód hsználtát és z zzl járó előnyöket. A legördülő list () muttj z Ön bejelentkezési nevét és funkcióját (pl. kezelő, rendszergzd ). A legördülő listár kttintv módosíthtj profilját és jelszvát. A legördülő listán elvégezheti bejelentkezést is, vlmint megtekintheti z ktuális verziószámot vgy kidási dtokt (illetve ezek korábbi verzióit) Profildtok módosítás Csk nevét, kpcsolt Emil (E-mil) címet és z Emil (E-mil) értesítések nyelvét módosíthtj. 5 Kttintson Yes (Igen) gombr megerősítéshez. Eredmény: Egy megerősítést kérő üzenet jelenik meg. A rendszer Önálló üzemmód (Stnd-lone Mode)-b lép, és z Yes (Igen) gombr kttintv újrindul. 6 Kttintson OK (OK) lehetőségre. Eredmény: A rendszer újrindul. Nem hozht létre új időzített progrmokt és reteszeléseket helyi kezelőfelületen keresztül. H megváltozttt z Emil (E-mil) címét, kkor z Emil (E-mil) üzenetek z új Emil (E-mil) címre érkeznek mjd. Ez z Emil (E-mil) trtlmzz hitelesítéshez szükséges hivtkozást. Új Emil (E-mil) címe megerősítéséhez kttintson erre hivtkozásr. Ne feledkezzen el rról, hogy következő bejelentkezéskor z új Emil (E-mil) címét hsználj. 1 A felhsználói profil legördülő menüjéből válssz My profile (Sját profil) lehetőséget. Eredmény: A következő blk jelenik meg. 5

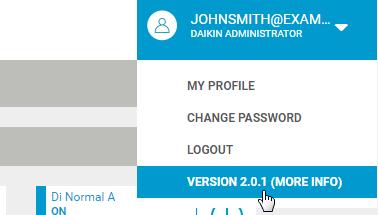

6 1 A felhsználói profil legördülő menüjéből válssz Logout (Kijelentkezés) lehetőséget. Eredmény: Ezzel kijelentkezik rendszerből és z lklmzás vissztér bejelentkezési oldlr A kidási dtok elolvsás 2 Végezze el módosításokt. 3 Kttintson z Updte profile (Profil frissítése) gombr. Eredmény: Egy megerősítést kérő üzenet jelenik meg. Eredmény: A profil módosítás életbe lép és z lklmzás vissztér fő blkr. Ez bekezdés csk Dikin rendszergzdákr vontkozik. A felhsználói profil legördülő menüjére kttintv közvetlenül megtekintheti ktuális verzióját Jelszv módosítás A Dikin zt tnácsolj, hogy változtss meg technikus áltl kidott jelszvát. 1 A felhsználói profil legördülő menüjéből válssz Version {versionnumber} (more info) ({versionnumber} verzió (bővebb tájékozttás)) lehetőséget kidási dtok megtekintéséhez. Eredmény: Megjelennek kidási dtok. 4.3 A berendezés felügyelete és vezérlése 1 A felhsználói profil legördülő menüjéből válssz Chnge pssword (Jelszó módosítás) lehetőséget. Eredmény: A következő blk jelenik meg. A berendezéslist blkbn kiválszthtj, hogy egy kiválsztott helyszín összes egységét, egy (vgy több) kiválsztott zón összes egységét vgy 1 megdott egységet kíván vezérelni. Előfordulht, hogy vörös figyelmeztető sáv láthtó. Ez további információkt biztosít vezérlőknek felmerülő problémákról Berendezésnevek megváltozttás 2 Végezze el módosításokt. 3 Kttintson z Chnge pssword (Jelszó módosítás) gombr. Eredmény: Megerősítést kérő üzenet jelenik meg és jelszv megváltozik Kijelentkezés rendszerből A rendszerből mnuálisn jelentkezhet ki. Ez bekezdés csk Dikin rendszergzdákr, fiókvállltokr, telepítőkre és helyszíni rendszergzdákr vontkozik. 1 Először válssz ki kezelni kívánt helyszínt helyszínválsztóból. 2 A nvigációs blkbn válssz z Equipment list (Berendezéslist) lehetőséget Monitoring & control (Felügyeleti és vezérlés) ltt. Eredmény: Az dott helyszínen elérhető összes egység listáj jelenik meg. A rendszer biztonsági okokból 2,5 ór elteltével kilépteti felhsználót. 6

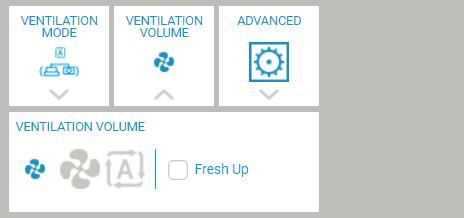

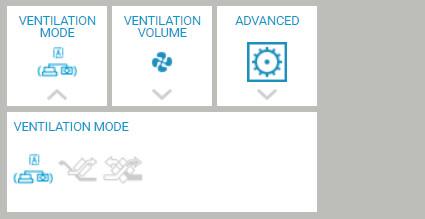

7 Ventiltion volume (Szellőztetési mennyiség) (Low (Alcsony), High (Mgs) vgy Auto (Auto)) 3 A képernyő lján kttintson z Edit equipment nmes (Berendezésnevek szerkesztése) szerkesztése lehetőségre. Eredmény: Az összes berendezés neve szerkeszthető lesz. Az összes ilyen vezérlési művelet csk megfelelő egységekre lesz (utomtikusn) lklmzv. A nem komptibilis egységek figyelmen kívül hgyják prncsokt. Azonos funkció lklmzhtó minden egyes különálló egységen. Lásd 10. oldl " megdott egység vezérlése egy helyszínen". A fejlett funkciókt egy külön fejezet ismerteti. Lásd 9. oldl "Fejlett funkciók beállítás egyszerre z összes egységen". Egy dott helyszínen kiválsztott egységek bl oldli Zones (Zónák) lehetőséggel bővíthetők vgy szűkíthetők le. A Zones (Zónák) lehetőséggel kiválsztht egy egységcsoportot és közös beállításokt dht meg. A 32. oldl "4.15 Zónák kezelése" rész ismerteti, hogy miként végezheti el Zones (Zónák) beállítását. Az lábbi példán tárgylóbn tlálhtó összes egység beállítását végezzük el. Az lábbi példán kiválsztott helyiségben (z előszobábn, tárgylóbn és z 1. rendelőben) tlálhtó összes egység beállítását végezzük el. 4 Kívánság szerint módosíts berendezésneveket és kttintson Sve (Mentés) gombr. Legfeljebb 12 krktert hsználht. Eredmény: Megerősítést kérő üzenet jelenik meg és z új nevek lépnek életbe. Kettőzött nevek hsznált nem megengedett A kiválsztott helyszínen telepített összes egység vezérlése Alpfunkciók beállítás egyszerre csoport minden egységén Bizonyos lpfunkciókt zonnl életbe léptethet z dott helyszín összes egységén: Az összes egység be- vgy kikpcsolás Hőmérséklet beállítás Üzemmód beállítás (Fn (Ventilátor), Heting (Fűtés), Cooling (Hűtés), Dry (Szárítás), Automtic (Automtikus) vgy Dependent mode (Függő mód)) Fn speed (Ventilátor sebessége) (Low (Alcsony), Middle (Közepes), High (Mgs) vgy Automtic (Automtikus)) beállítás Airflow direction (Levegőármlás irány) beállítás (egy dott irány vgy Swing (Legyezés)) Ventiltion mode (Szellőztetési üzemmód) (Automtic (Automtikus), Bypss (Bypss) vgy Ventiltion mode (Szellőztetési üzemmód)) 1 Először válssz ki kezelni kívánt helyszínt helyszínválsztóból. 2 A nvigációs blkbn válssz z Equipment list (Berendezéslist) lehetőséget Monitoring & control (Felügyeleti és vezérlés) ltt. Eredmény: Az dott helyszínen elérhető összes egység listáj jelenik meg. 7

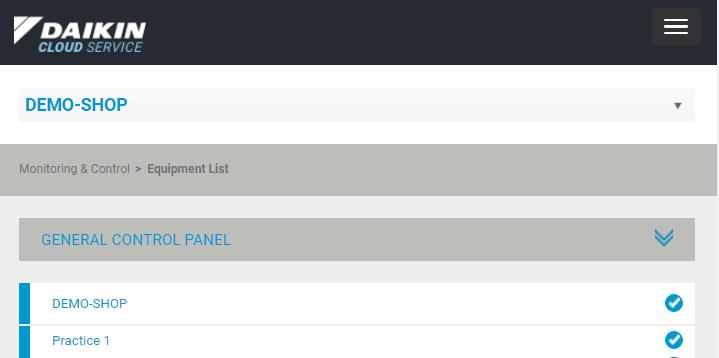

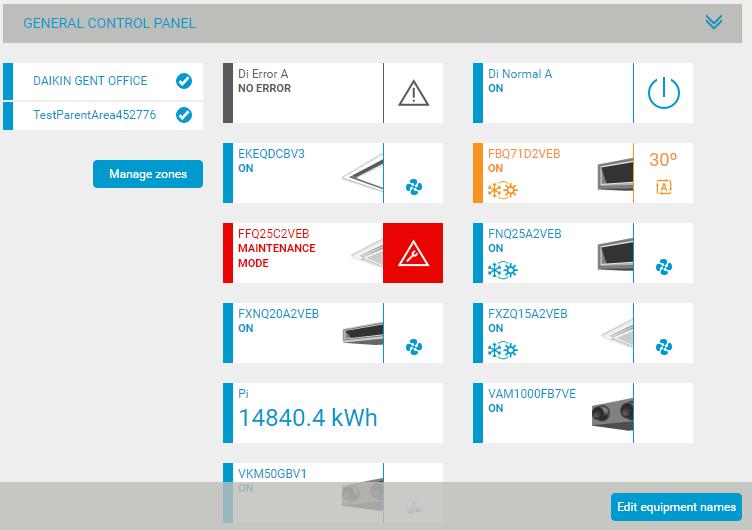

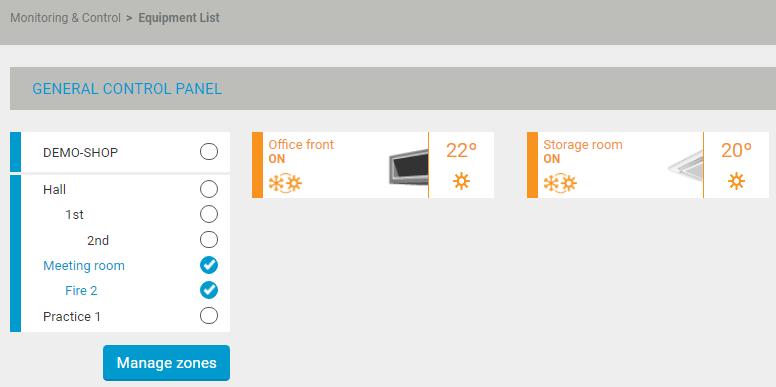

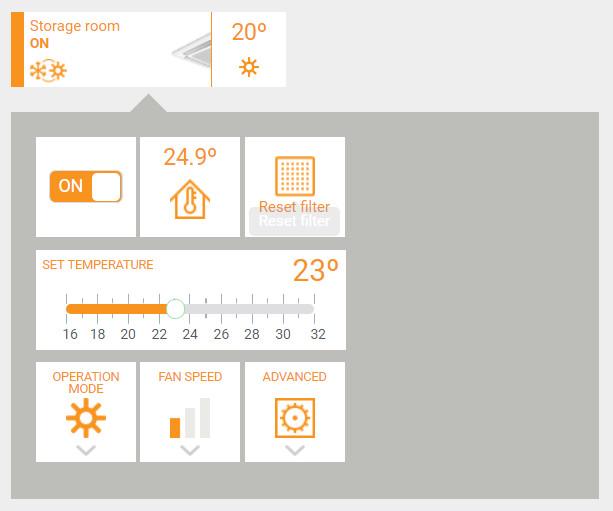

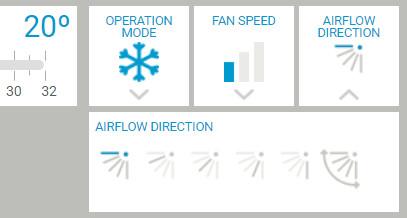

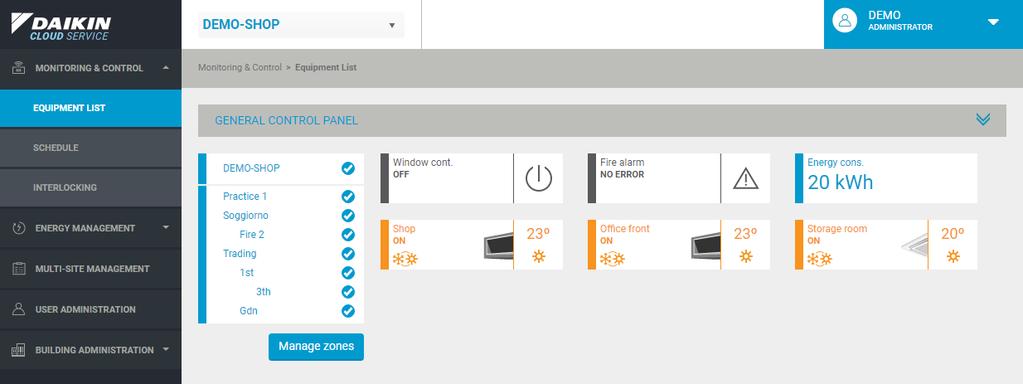

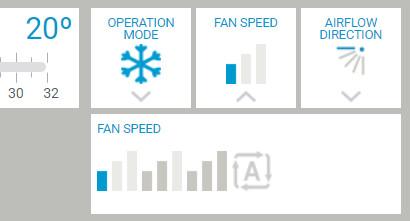

8 d e f 3 Kttintson z Generl control pnel (Áltlános vezérlőpnel) legördítő nyílr (). Eredmény: A következő rész jelenik meg. b c d e f 9 Válsszon Fn speed (Ventilátor sebessége) értéket. Válszthtó opciók: Low (Alcsony), Middle (Közepes), High (Mgs) és Automtic (Automtikus). 10 Válssz z Airflow direction (Levegőármlás irány) menüt (f). Eredmény: A következő rész jelenik meg. d e f g h 4 Kpcsolj be vgy ki z összes egységet z On/off mode (Be/Ki mód) gomb(b) elcsúszttásávl. 5 Állíts be hőmérsékletet Set temperture (Célhőmérséklet) csúszk(c) elmozdításávl. 6 Kttintson z Opertion mode (Üzemmód) menüre (d). Eredmény: A következő rész jelenik meg. d e f 11 Válsszon Airflow direction (Levegőármlás irány) értéket. Válszthtó irányok: Direction 0 (Irány 0) - Direction 4 (Irány 4) és Swing (Legyezés). 12 Kttintson Ventiltion mode (Szellőztetési üzemmód) menüre (g). Eredmény: A következő rész jelenik meg. g h A Dependent mode (Függő mód) opció csk bizonyos beltéri egységekhez hsználhtó. H ezt z opciót válsztj, z egység nem szbályozz sját üzemmódját, ezt mester egysége fogj szbályozni. A hűtés/fűtés segéd elérhető (vgy 'beállíthtó') és ktuális üzemmódját mester üzemmód és segéd elérhető funkciói htározzák meg. A mester egységet np vgy jégkristály ikonról ismerheti fel. 7 Válsszon Opertion mode (Üzemmód) lehetőséget. Válszthtó opciók: Fn (Ventilátor), Heting (Fűtés), Cooling (Hűtés), Dry (Szárítás), Automtic (Automtikus) és Dependent mode (Függő mód). 8 Kttintson Fn speed (Ventilátor sebessége) menüre (e). Eredmény: A következő rész jelenik meg. 13 Válsszon Ventiltion mode (Szellőztetési üzemmód) értéket. Válszthtó opciók: Automtic (Automtikus), Bypss (Bypss) és Ventiltion mode (Szellőztetési üzemmód). 14 Kttintson Ventiltion volume (Szellőztetési mennyiség) menüre (h). Eredmény: A következő rész jelenik meg. 8

9 g h Egy dott helyszínen kiválsztott egységek bl oldli Zones (Zónák) lehetőséggel bővíthetők vgy szűkíthetők le. A 32. oldl "4.15 Zónák kezelése" rész ismerteti, hogy miként végezheti el Zones (Zónák) beállítását (ez csk rendszergzdáknk szól!). 3 Kttintson Generl control pnel (Áltlános vezérlőpnel) legördítő nyílr (). Eredmény: A következő rész jelenik meg. 15 Válsszon Ventiltion volume (Szellőztetési mennyiség) értéket. Válszthtó opciók: Low (Alcsony), High (Mgs) és Auto (Auto). Bejelölheti Fresh up (Szellőztetés) jelölőnégyzetet is. Ez utóbbi lehetőséggel helyiségbe vezetett külső levegő mennyiségét szbályozhtj: ez ngyobb vgy kisebb lesz, mint helyiségből kültérbe kifújt levegő mennyisége. H több levegőt vezet be helyiségbe, kkor pozitív nyomást hoz létre. Ez segíthet megkdályozni, hogy pár és kellemetlen szgok beármoljnk konyhából vgy mellékhelyiségekből. H kevesebb levegőt vezet be helyiségbe, kkor kis mértékben negtív nyomást hoz létre. Ez segíthet megkdályozni, hogy kórházi szgok vgy bktériumok kiszivárogjnk kórtermekből folyosókr. i 4 Kttintson z Advnced (Hldó) menüre (i). Eredmény: A következő rész jelenik meg. j k Fejlett funkciók beállítás egyszerre z összes egységen A fejlett funkciók nem érhetők el kezelő számár. Bizonyos fejlett funkciókt zonnl életbe léptethet z dott helyszín összes egységén: Setpoint (Beállítási pont) mximális htárértéke. Ez htározz meg, hogy felhsználó milyen lcsony vgy milyen mgs hőmérsékletet állítht be z egységeken. Ezzel elkerülhetők szélsőséges beállítások és z ebből dódó ngy fogysztás. Távirányító korlátozási. Ezek beállítások htározzák meg, hogy felhsználók milyen műveleteket végezhetnek el távirányítóvl. A fenti funkciók lklmzhtók z egyes különálló egységeken is. Az lpfunkciókt egy külön fejezet ismerteti. Lásd 7. oldl "Alpfunkciók beállítás egyszerre csoport minden egységén". 1 Először válssz ki kezelni kívánt helyszínt helyszínválsztóból. 2 A nvigációs blkbn válssz z Equipment list (Berendezéslist) lehetőséget Monitoring & control (Felügyeleti és vezérlés) ltt. Eredmény: Az dott helyszínen elérhető összes egység listáj jelenik meg. l n m 5 Válssz ki megfelelő Enble (Engedélyezés) opciót (j), h szeretné beállítni Cooling limit (Hűtési htár) értékét. 6 Húzz el Cooling limit (Hűtési htár) csúszkát (k) hűtési Setpoint (Beállítási pont) mximális és minimális htárértékének beállításához. 7 Válssz ki megfelelő Enble (Engedélyezés) opciót (l), h szeretné beállítni Heting limit (Fűtési htár) értékét. 8 Húzz el Heting limit (Fűtési htár) csúszkát (m) fűtési Setpoint (Beállítási pont) mximális és minimális htárértékének beállításához. d 9

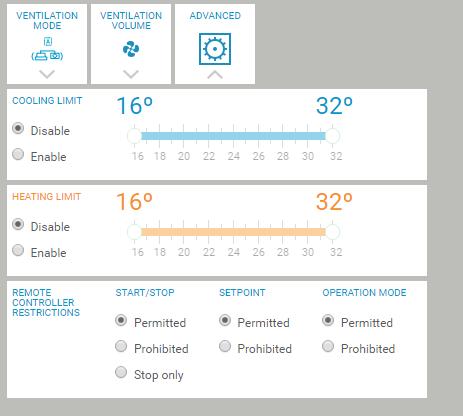

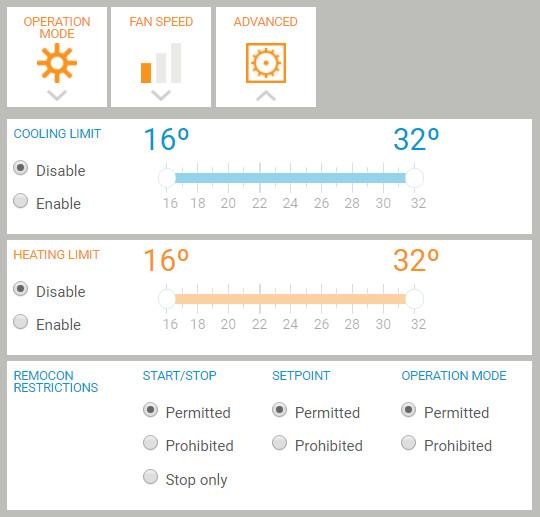

10 A Dikin jánlás szerint telepített egységek többségénél Cooling limit (Hűtési htár) és Heting limit (Fűtési htár) értéket egyránt 23 C-r tnácsos állítni. A mximális Cooling (Hűtés) és Heting (Fűtés) korlátozásávl elkerülhetők szélsőséges beállítások és z ebből dódó ngy fogysztás. b c e 9 Válssz ki távirányítón engedélyezni vgy tiltni kívánt funkciókt Remote controller restrictions (Távirányításr vontkozó korlátozások) részben (n). Péld: H nem szeretné, hogy felhsználók ki- vgy bekpcsolják z egységeket, állíts Strt/stop (Indítás/leállítás) opciót Tiltott állásb. H szeretné engedélyezni, hogy átváltsnk fűtés és hűtés mód között, állíts z Opertion mode (Üzemmód) lehetőséget Permitted (Engedélyezett) állásb. 10 A felfelé muttó nyílr kttintv zárj be Generl control pnel (Áltlános vezérlőpnel) legördülő menüt (). Eredmény: Az összes új beállítás életbe lép megdott egység vezérlése egy helyszínen Az egység ktuális állpot (BE/KI) berendezéslist pnelekben láthtó. Ahelyett, hogy módosítná z összes egység beállítását egy dott helyszínen, 1 dott egységen is módosíthtj ugynzon beállításokt. Az dott egység beállítási felülírják z áltlános beállításokt. 1 Először válssz ki kezelni kívánt egység helyszínét helyszínválsztóból. 2 A nvigációs blkbn válssz z Equipment list (Berendezéslist) lehetőséget Monitoring & control (Felügyeleti és vezérlés) ltt. Eredmény: Az dott helyszínen elérhető összes egység listáj jelenik meg. d m 4 Kpcsolj be vgy ki z egységet BE/KI gomb (b) elcsúszttásávl megfelelő pozíciób. H z egység KI vn kpcsolv, Temperture (Hőmérséklet) és Opertion mode (Üzemmód) továbbr is módosíthtó. 5 Ellenőrizze z Indoor temperture (Beltéri hőmérséklet) mért eredményeit (c). A Reset filter (Szűrő visszállítás) ikon (e) csk kkor jelenik meg, h z egységen bekpcsol szűrőcserére figyelmeztető jelzés. 6 A szűrőcserét Reset filter (Szűrő visszállítás) ikonr (e) kttintv regisztrálhtj. Kttintson Yes (Igen) gombr megjelenő megerősítést kérő üzenetben. Eredmény: A Reset filter (Szűrő visszállítás) gomb eltűnik z opciók listájáról. 7 Húzz el Set temperture (Célhőmérséklet) csúszkát (m) Temperture (Hőmérséklet) beállításához. 8 H elérhető z egységhez, kttintson z Opertion mode (Üzemmód) menüre (d). Eredmény: A következő rész jelenik meg. Az egység típusától függően z opciók eltérőek lehetnek. f g 9 Válsszon Opertion mode (Üzemmód) értéket. Válszthtó opciók: Fn (Ventilátor), Heting (Fűtés), Cooling (Hűtés), Dry (Szárítás) és Automtic (Automtikus). 3 Kttintson 1 megdott egységre () berendezéslist blkbn. Eredmény: A következő rész jelenik meg. 10

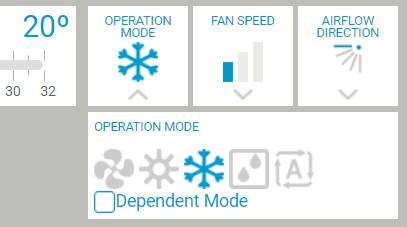

11 Csk Heting (Fűtés), Cooling (Hűtés) és Automtic (Automtikus) modók között váltht mester egységen. A mester egységet np vgy jégkristály ikonról ismerheti fel. A függő módbn lévő egységek mester egység működését fogják követni. 15 Válssz ki megfelelő Enble (Engedélyezés) opciót (l), h szeretné beállítni Heting limit (Fűtési htár) értékét. 16 Húzz el Heting limit (Fűtési htár) csúszkát (m) Heting (Fűtés) Setpoint (Beállítási pont) mximális és minimális htárértékének beállításához. A Dikin jánlás szerint telepített egységek többségénél Cooling limit (Hűtési htár) és Heting limit (Fűtési htár) értéket egyránt 23 C-r tnácsos állítni. A mximális Cooling (Hűtés) és Heting (Fűtés) korlátozásávl elkerülhetők szélsőséges beállítások és z ebből dódó ngy fogysztás. 10 H elérhető z egységhez, kttintson Fn speed (Ventilátor sebessége) menüre (f). Eredmény: A következő rész jelenik meg. f g 11 Válsszon Fn speed (Ventilátor sebessége) értéket. Válszthtó opciók, z egységtől függően: Low (Alcsony), Middle (Közepes), High (Mgs) és Automtic (Automtikus) vgy Low (Alcsony) és High (Mgs). 12 Kttintson Advnced (Hldó) menüre (g). j Eredmény: A következő rész jelenik meg. l 17 Válssz ki távirányítón engedélyezni vgy tiltni kívánt funkciókt Remote controller restrictions (Távirányításr vontkozó korlátozások) részben (n). Péld: H nem szeretné, hogy felhsználók ki- vgy bekpcsolják z egységeket, állíts Strt/stop (Indítás/leállítás) opciót Tiltott állásb. H szeretné engedélyezni, hogy átváltsnk fűtés és hűtés mód között, állíts z Opertion mode (Üzemmód) lehetőséget Engedélyezett állásb. 18 Az egységre kttintv zárj be vezérlő blkot. Eredmény: Az összes új beállítás életbe lép. 4.4 Az időprogrmok kezelése A kezelők csk megtekinthetik z időzített progrmokt, de nem hozhtnk létre és nem módosíthtnk progrmot. Mielőtt megkezdené progrmok beállítását, először ismerje meg logikáját és terminológiáját. Kezdje z "éves ütemezés" létrehozásávl. Ez fogj meghtározni lefedett időszkot. A menüpont ltt megjelenik z "időzített progrm" melyet BE vgy KI állásb kpcsolht. Az időzített progrmbn dj meg "műveleteket", melyek tényleges prncsokt jelentik Az időprogrmok létrehozás 1 vgy több időzített progrmot hozht létre z év különböző időszkir. Az időzített progrmokon belül z összes beállítás módosíthtó z 7. oldl "4.3.2 A kiválsztott helyszínen telepített összes egység vezérlése" részben leírtk szerint. Az időzített progrm beállításit felülírják z áltlános/egyéni beállítások. 1 A nvigációs blkbn válssz Schedule (Ütemezés) lehetőséget Monitoring & control (Felügyeleti és vezérlés) ltt. Eredmény: A következő oldl jelenik meg. H vnnk ktuális időzített progrmok, zok nptár ltt jelennek meg. k n m 13 Válssz ki megfelelő Enble (Engedélyezés) opciót (j), h szeretné beállítni Cooling limit (Hűtési htár) értékét. 14 Húzz el Cooling limit (Hűtési htár) csúszkát (k) Cooling (Hűtés) Setpoint (Beállítási pont) mximális és minimális htárértékének beállításához. 11

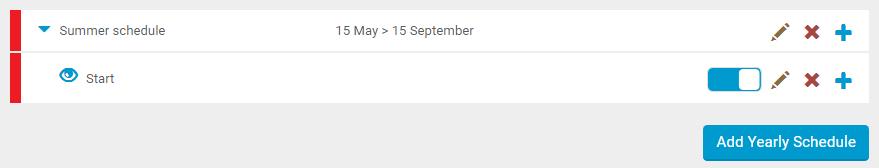

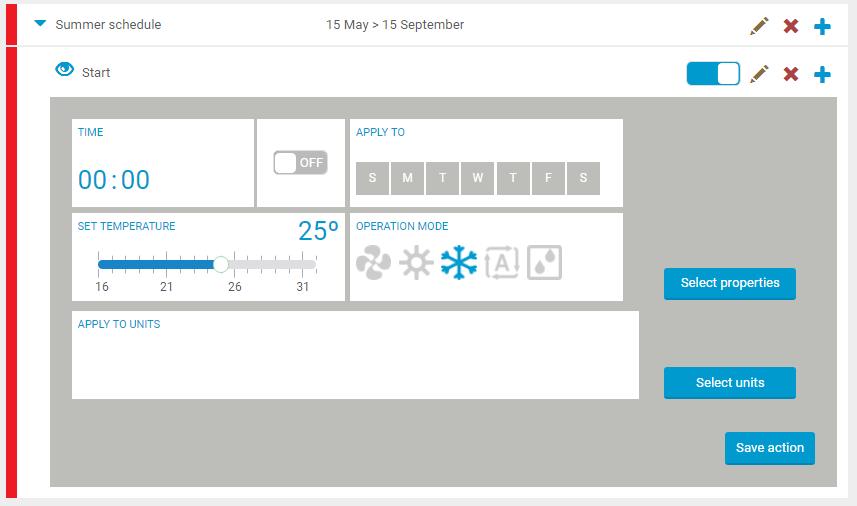

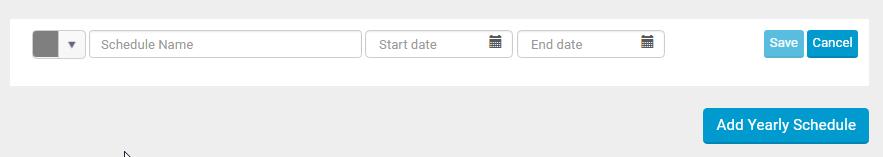

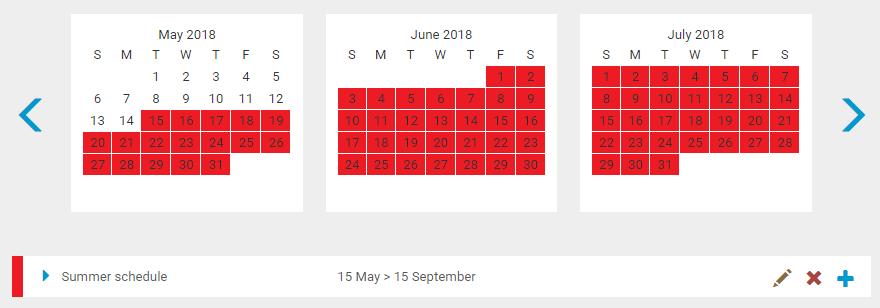

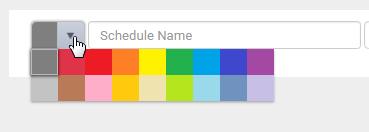

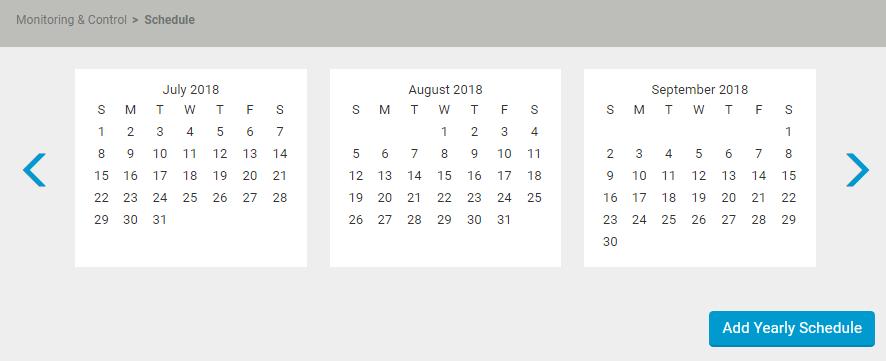

12 2 Kttintson Add yerly schedule (Éves ütemezés hozzádás) gombr. Eredmény: Új sor lett hozzádv. 2 Töltse ki Schedule (Ütemezés) művelet nevét és kttintson Sve (Mentés) gombr. Eredmény: Ezzel hozzádt műveletet. b d c 3 Kívánság szerint egy színt is társítht z újonnn kiválsztott Schedule (Ütemezés)-hoz, ehhez válsszon ki egyet bl oldli legördülő listából. Egy műveletet (ideiglenesen) dektiválht, csúszkár (b) kttintv. A csúszk szürkére vált. Egy műveletet törölhet piros ikszre (c) kttintv. Egy meglévő műveletet szerkeszthet ceruz ikonr (d) kttintv. 3 Kttintson műveletsor jobb oldlán kék plusz gombr. Eredmény: A következő rész jelenik meg. Ez szín lesz hsználv felül, nptárbn, ez jelzi Schedule (Ütemezés) időtrtmát. 4 Töltse ki egy Schedule (Ütemezés) nevét, és válsz ki Strt dte (Indítási dátum) és End dte (Befejezési dátum) dtot. A Strt dte (Indítási dátum) és End dte (Befejezési dátum) nem egy dott évre vontkozik. Az időzített progrm Strt dte (Indítási dátum) és End dte (Befejezési dátum) értéke NEM fedheti át egymást. 5 Kttintson Sve (Mentés) gombr. Eredmény: Schedule (Ütemezés) hozzádás megtörtént. 4 Az órár és percre kttintv állíts be kezdési időt. 5 Állíts csúszkát on (be) állásr, hogy z összes kiválsztott egység bekpcsoljon beállított időpontbn. 6 Kttintson hét npjir, hogy z egységek ezeken npokon bekpcsoljnk. 7 Állíts be Temperture (Hőmérséklet) Setpoint (Beállítási pont) értéket csúszk elmozdításávl. 8 H több beállítást végez el z egységen, kttintson Select properties (Tuljdonságok válsztás) lehetőségre. A megjelenő blkbn több beállítást (pl. Fn speed (Ventilátor sebessége) vgy Ventiltion mode (Szellőztetési üzemmód)) dht hozzá. 9 Kttintson Select units (Egységek válsztás) lehetőségre, hol megdhtj, hogy mely egységekre legyen érvényes Schedule (Ütemezés). Eredmény: A következő blk jelenik meg Műveletek hozzádás egy időprogrmhoz Hozzádht indító és leállító műveleteket, melyek egy dott Temperture (Hőmérséklet) célértéken és egy megdott egységhez lépnek életbe. 1 Kttintson Schedule (Ütemezés) sor jobb oldlán kék plusz () gombr. Eredmény: Ezzel hozzádt művelethez trtozó sort. Először z indító műveleteket kell megdni. 10 Válssz ki z egységet, mjd kttintson z Updte units (Egységek frissítése) gombr. Eredmény: Az egységek hozzádás megtörtént. Ezek beállítások csk megdott egységekre lesznek lklmzv. 11 Kttintson Sve ction (Művelet mentése) lehetőségre. Eredmény: Ezzel befejezte z indító művelet progrmozását. 12

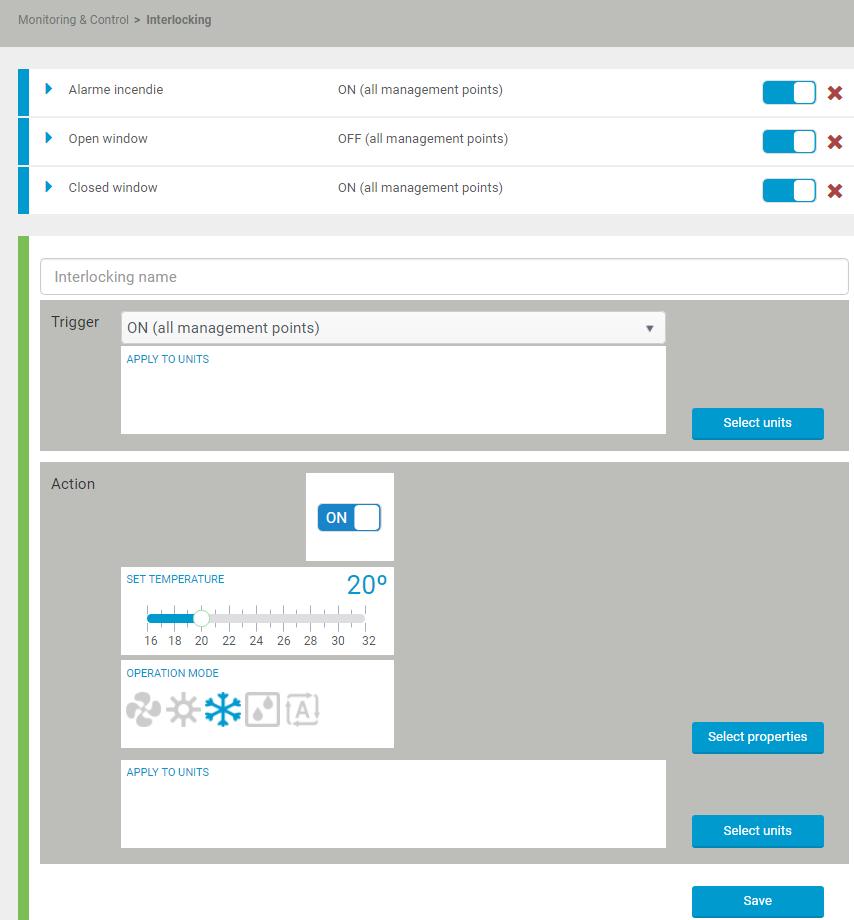

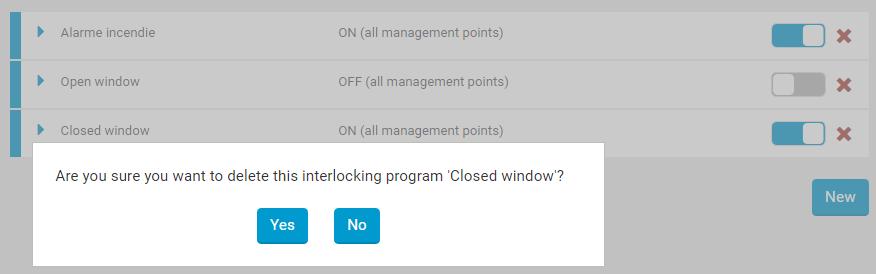

13 Most zokt z egységeket fogj megdni, melyeknek ki kell kpcsolni. Kezdje újr z ktuális eljárást z 1. lépéssel. 4.5 Esemény összekpcsolás egy vezérlési művelettel (reteszelés) Egy esemény összekpcsolás vezérlési művelettel (Interlocking (Reteszelés)) lehetővé teszi, hogy z esemény előfordulás kiváltson egy vezérlési műveletet. Ez vezérlési művelet kiválsztott egységekre lklmzhtó. Például: Összekpcsolhtj "betörésjelző" digitális bemenetének zárását z összes fűtő/hűtő egység kikpcsolásávl. Ennek risztásnk z érintkezője kkor kpcsol be, mint teljes személyzet elhgyt z épületet, így továbbikbn nincs szükség rr, hogy z összes fűtő/hűtő egység bekpcsoljon. 1 A nvigációs blkbn válssz z Interlocking (Reteszelés) lehetőséget Monitoring & control (Felügyeleti és vezérlés) ltt. Eredmény: Az ktuális Interlocking (Reteszelés) elemek listáj jelenik meg. b Egy Interlocking (Reteszelés) műveletet (ideiglenesen) dektiválhtj, csúszkájár () kttintv. A csúszk szürkére vált. Egy Interlocking (Reteszelés) műveletet törölhet piros ikszre (b) kttintv. b 3 Töltse ki z új Interlocking (Reteszelés) nevét. 4 A felső részben kttintson Select units (Egységek válsztás) gombr. Eredmény: Megjelenik egy blk, mely z összes cstlkozttott, összekpcsolhtó eszközt muttj. 5 Válssz ki bemenetet, melyet szeretne összekpcsolni egy dott művelettel és kttintson z Updte units (Egységek frissítése) gombr. Eredmény: A bemenet felső Apply to units (Érintett egységek) részhez lesz hozzádv. 2 Kttintson New (Új) gombr. Eredmény: Új Interlocking (Reteszelés) rész lett hozzádv. 6 A Trigger (Kiváltó ok) legördülő listából válssz ki, mikor kell elvégezni műveletet: kiválsztott bemenet záráskor vgy nyitáskor. Például: Beállíthtj, hogy tűzrisztó bekpcsolásához z összes egység leálljon. H On (ll mngement points) (BE (z összes kezelési ponton)) lehetőséget válszt, jelzi, hogy z összes kiválsztott bemenetet ktiválni kell Trigger (Kiváltó ok) végrehjtásához. 13

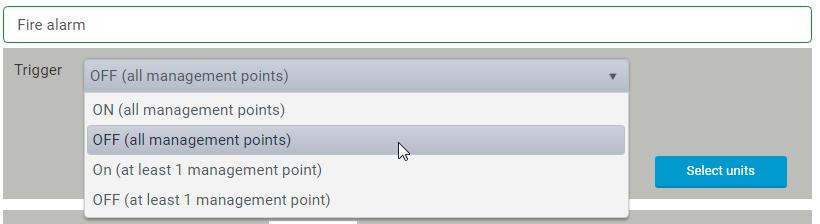

14 7 Állíts z Action (Teendő) részben tlálhtó csúszkát off (ki) () állásb, h zt szeretné, hogy z egységek kikpcsoljnk, mikor bemeneti kontktusok állpot változik. H zt szeretné, hogy z egységek bekpcsoljnk, mikor bemeneti kontktusok állpot változik, kkor csúszkát állíts on (be) állásb, mjd válssz ki Setpoint (Beállítási pont) és Opertion mode (Üzemmód) értéket. Hozzádht egyéb tuljdonságokt is (például Ventiltion mode (Szellőztetési üzemmód)) Select properties (Tuljdonságok válsztás) lehetőségre kttintv. 8 Az Action (Teendő) részben válssz ki leállítni vgy indítni kívánt egységet, Select units (Egységek válsztás) lehetőségre kttintv. Eredmény: Megjelenik z összes elérhető egységet muttó blk. 9 Válssz ki z egységeket, melyeket on (be) vgy off (ki) állásb kíván váltni, mjd kttintson z Updte units (Egységek frissítése) lehetőségre. 10 Kttintson Sve (Mentés) lehetőségre. Eredmény: Interlocking (Reteszelés) létrehozv. Az Interlocking nme (Reteszelés neve), Action (Teendő) vgy Trigger (Kiváltó ok) beállítások nem módosíthtók z Interlocking (Reteszelés) esetében. A módosítás egyetlen lehetősége, hogy törli teljes Interlocking (Reteszelés) elemet, és egy újt hoz létre. 4.6 Hőmérséklet megfigyelése Az lklmzás Temperture Monitoring (Hőmérséklet megfigyelése) részében ellenőrizheti Temperture (Hőmérséklet) görbét Outdoor temperture (Kültéri hőmérséklet), Indoor temperture (Beltéri hőmérséklet) esetében, vlmint Setpoint (Beállítási pont)-ot. 1 Először válssz ki kezelni kívánt helyszínt helyszínválsztóból. 2 A nvigációs blkbn válssz z Temperture Monitoring (Hőmérséklet megfigyelése) lehetőséget z Energy mngement (Energigzdálkodás) ltt. Eredmény: Megjelenik Temperture Monitoring (Hőmérséklet megfigyelése) z ktuális npr, 1 dott Indoor unit (Beltéri egység) esetében. 14

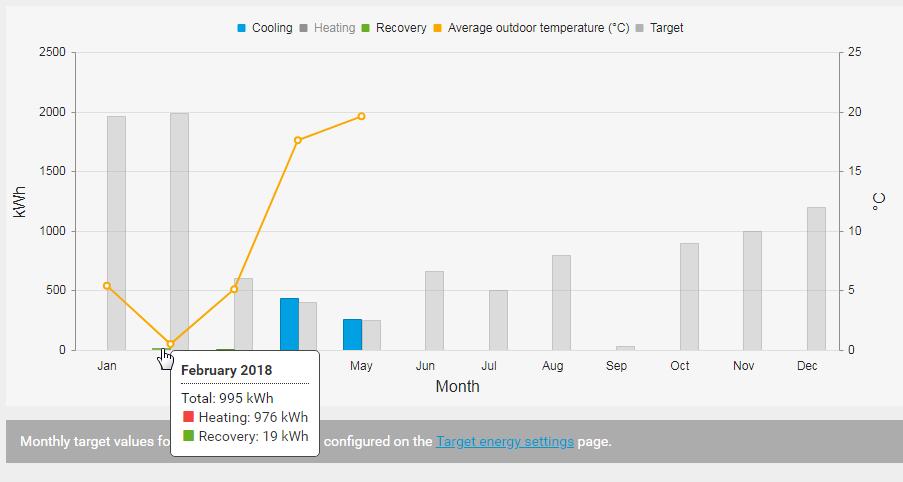

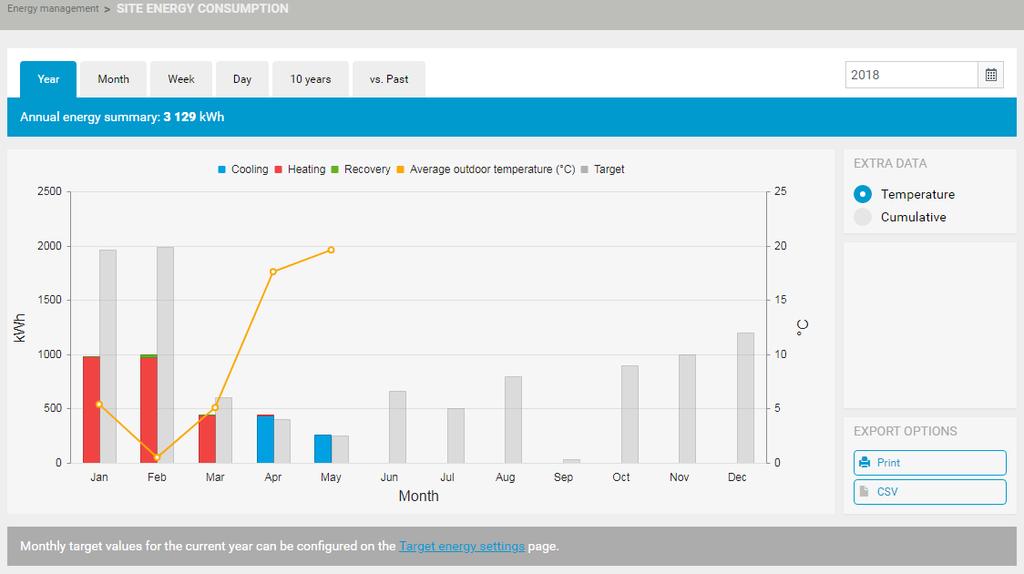

15 A Setpoint (Beállítási pont)dt csk kkor láthtó, h (beltéri) egység be vn kpcsolv. H grfikonokon szggtott vonl láthtó, ez kiesést jelez: z egység kikpcsolt és nem tudott mérést végezni. 3 Vigye kurzort grfikon fölé () mérési dtok megjelenítéséhez (Outdoor temperture (Kültéri hőmérséklet), Room temperture (Szobhőmérséklet) és/vgy Setpoint (Beállítási pont)). 4 A jelmgyráztr (b) kttintv elrejthet bizonyos dtokt grfikonon. Eredmény: A jelmgyrázt szürkére vált. b 5 Kttintson újr jelmgyráztr (b) z dtok ismételt megjelenítéséhez. 15

16 d c 6 A grfikon jobb oldlán tlálhtó legördülő listábn (c) kiválszthtj, hogy melyik beltéri egység dtit szeretné megtekinteni (csk támogtott egységekhez érhető el). Az Outdoor temperture (Kültéri hőmérséklet) értékét mindig egy Outdoor unit (Kültéri egység) méri, így ez z érték változtln mrdht másik beltéri egységek válsztáskor. 7 H egy másik időszk (hét, hónp, év) Energy consumption (Teljesítményfelvétel) értékeit szeretné megtekinteni, válsszon egy lehetőséget (d) képernyő bl felső részében. 8 H nyomttás prncsot szeretne indítni megjelenített dtokhoz, kttintson megfelelő gombr (e) képernyő jobb lsó részén. e 4.7 Helyszínek energifogysztásánk megtekintése 1 Először válssz ki kezelni kívánt helyszínt helyszínválsztóból. 2 A nvigációs blkbn válssz z Site energy consumption (Helyszín energifelhsználás) lehetőséget z Energy mngement (Energigzdálkodás) ltt. Eredmény: Az ktuális évre számított Energy consumption (Teljesítményfelvétel) jelenik meg. Eredmény: Megtekintheti z energifogysztást Cooling (Hűtés) (kékkel), Heting (Fűtés) pirossl) és Het recovery (Hővissznyerés) (zölddel) funkciókhoz, vlmint z Averge outdoor temperture ( C) (Átlgos külső hőmérséklet ( C)) (sárgávl) és z egyes hónpok célértékét (szürkével). H célértékek nem jelennek meg, lásd 24. oldl "4.11 Az energicél beállítások kezelése". Eredmény: Megtekintheti HVAC system (HVAC rendszer) és non-hvac system (nem HVAC rendszer) elektromos mérővel kpott fogysztását 33. oldl "4.16 Elektromos mérő konfigurálás" részben meghtározottk szerint. 16

17 3 Amennyiben egy időszkbn mindkettő - például Heting (Fűtés) és Het recovery (Hővissznyerés) - szerepel, kkor jelmgyráztr kttintv elrejtheti z egyiket vgy mindkettőt. Eredmény: A címke szürkén jelenik meg () és z értékek rejtve lesznek, z lább láthtók szerint. H kurzort z energifogysztás sávok fölé viszi, megjelennek részletes dtok (b). b 17

18 Az Y-tengely (kwh) skál módosulht, mint elrejti z egyik értéket. Ez zt benyomást keltheti, hogy z érték módosult. H grfikonokon szggtott vonl láthtó, ez kiesést jelez: z egység kikpcsolt és nem tudott mérést végezni. 4 Kttintson újr jelmgyráztr z dtok ismételt megjelenítéséhez. c f e d 5 H egy másik időszk (np, hét, hónp, év) Energy consumption (Teljesítményfelvétel) értékeit szeretné megtekinteni, válssz z 1 (c) lehetőséget képernyő bl felső részében. Ezt követően kttintson nptár ikonr (d) kívánt np, hét, hónp vgy év kiválsztásához. A dátumot közvetlenül is megdhtj nptár mezőben (e). Ebben z esetben beírt dátumot z ENTER gomb megnyomásávl hgyj jóvá. 6 H szeretné összevetni z energifogysztást z előző évek eredményeivel, kttintson vs. Pst (múltbeli dtokkl összevetve) fülre (f). Eredmény: 2 nptármező (g) lesz elérhető, melyeken kiválszthtj z összehsonlítni kívánt 2 évet. h g i g 7 Válssz ki z összehsonlítni kívánt éveket. Kiválszthtj kezdő hónpot (h): ezzel csk zt dj meg, hogy melyik hónp szerepeljen grfikon bl oldlán, természetesen teljes év továbbr is láthtó mrd. Az ktuális évvel végzett összehsonlítás esetében csk z utolsó hónpig szereplő dtok lesznek figyelembe véve. 8 Szükség esetén megjeleníthető z Accumulted energy consumption (Összesített teljesítményfelvétel) értéke, h Cumultive (Hlmozódó) lehetőségre (i) kttint jobb oldlon. 18

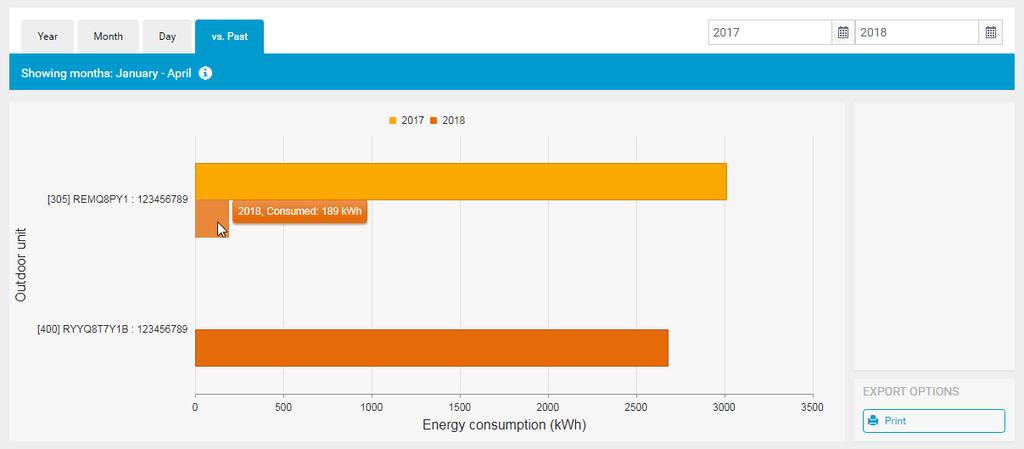

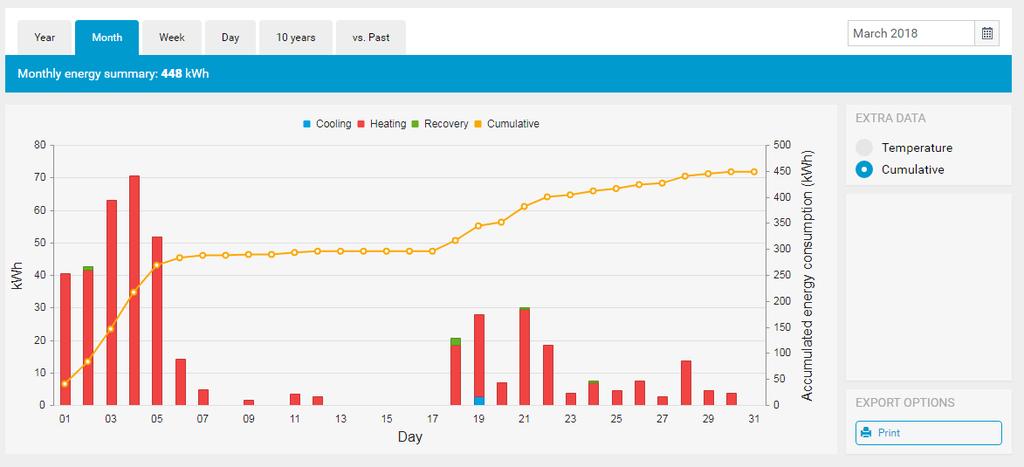

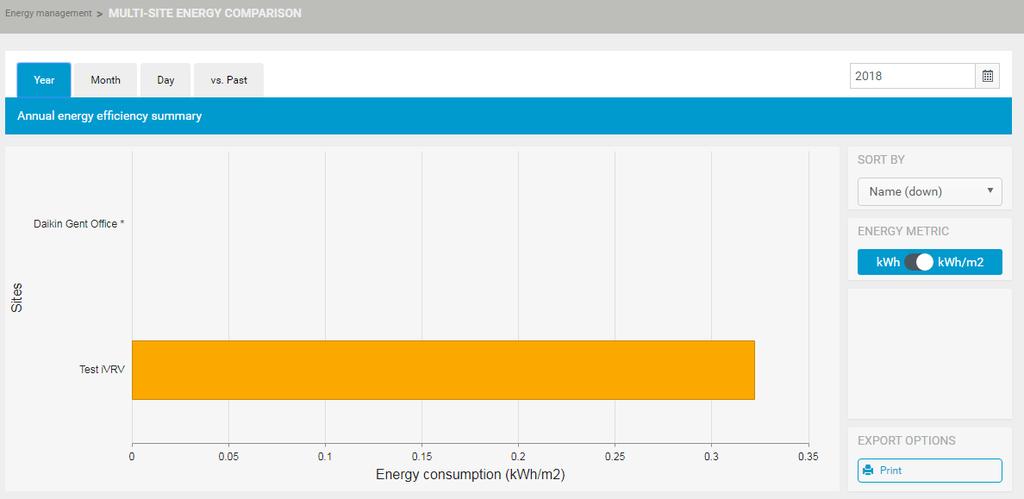

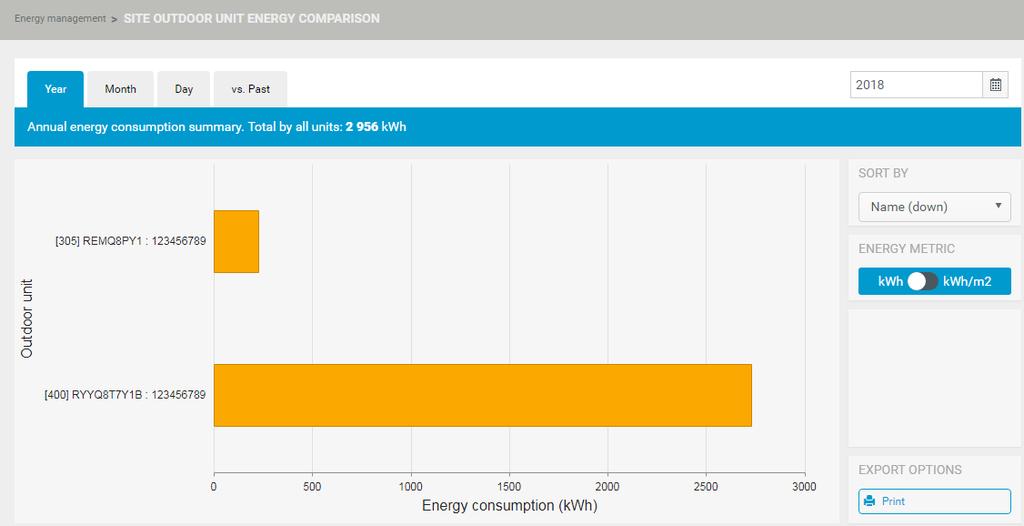

19 4.8 A helyszín kültéri egységeinek energetiki összehsonlítás A helyszín Outdoor unit comprison (Kültéri egység összehsonlítás) modulj segítségével összehsonlíthtj helyszínen működő különböző kültéri egységek energifogysztását. 1 Először válssz ki kezelni kívánt helyszínt helyszínválsztóból. 2 A nvigációs blkbn válssz z Outdoor unit comprison (Kültéri egység összehsonlítás) lehetőséget z Energy mngement (Energigzdálkodás) ltt. Eredmény: Megjelenik z éves energifelhsználás összegzése. c f e d 3 Az összehsonlítás energetiki mérőszámink módosításához húzz el csúszkát () jobbr. Elemzés céljár kwh/m² érték leginkább megfelelő. 19

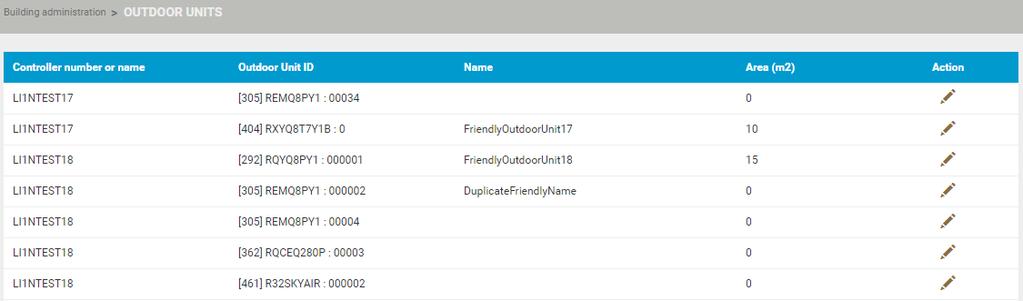

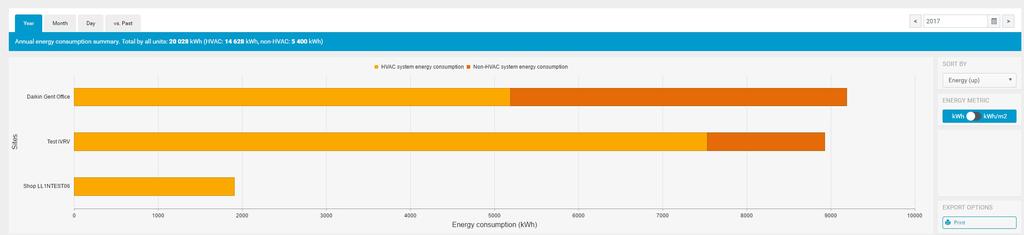

20 b b A csillggl jelölt Outdoor units (Kültéri egységek) esetében nincs felszíni területérték konfigurálv (b). A fentiek mitt energifogysztási htékonyságuk nem számíthtó. Ez z érték Building dministrtion (Épületkezelés) pontbn dhtó meg, lásd 26. oldl "4.14 Az épületkezelésről". 4 H egy másik időszk (hét, hónp, év) Energy consumption (Teljesítményfelvétel) értékeit szeretné megtekinteni, válssz z 1 lehetőséget képernyő bl felső részében (c). Ezt követően kttintson nptár ikonr (d) kívánt hét, hónp vgy év kiválsztásához. A dátumot közvetlenül is megdhtj nptár mezőben (e). Ebben z esetben beírt dátumot z ENTER gomb megnyomásávl hgyj jóvá. 5 H szeretné összevetni z energifogysztást z előző évek eredményeivel, kttintson vs. Pst (múltbeli dtokkl összevetve) fülre (f). Eredmény: 2 nptármező (g) lesz elérhető, melyeken kiválszthtj z összehsonlítni kívánt 2 évet. h i g j 6 Válssz ki z összehsonlítni kívánt éveket. 20

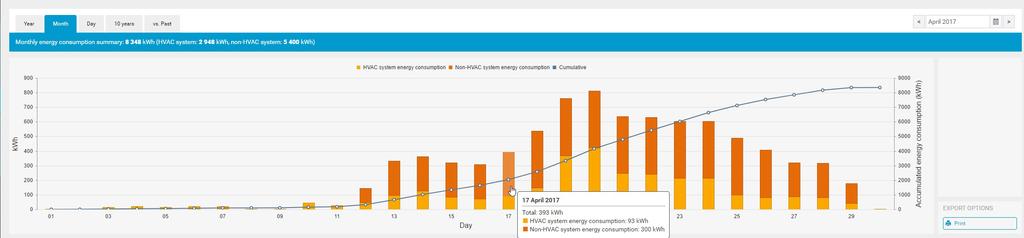

21 Az ktuális évvel végzett összehsonlítás esetében csk z utolsó hónpig szereplő dtok lesznek figyelembe véve. 7 H kurzort z energifogysztás sávok fölé viszi, megjelennek részletes dtok (h). A 2 év közül z egyik év dtit elrejtheti, h z év címkéjére kttint grfikonon (i). 8 H Print (Nyomttás) prncsot szeretne indítni megjelenített dtokhoz, kttintson megfelelő gombr (j) képernyő jobb lsó részén. 4.9 Több helyszín kombinált energifogysztásánk összehsonlítás A Multi-site combined consumption (Több helyszín összesített teljesítményfelvétele) modul segítségével összehsonlíthtj z Ön áltl kezelt összes helyszínen működő különböző kültéri egységek energifogysztását. A grfikonok z egyesített dtokt muttják. 1 A nvigációs blkbn válssz z Multi-site combined consumption (Több helyszín összesített teljesítményfelvétele) lehetőséget z Energy mngement (Energigzdálkodás) ltt. Eredmény: Az összes egység kombinált éves energifogysztásánk összegzése jelenik meg. This chrt shows the ggregted dt from ll the sites you hve ccess to (Ez grfikon muttj z összes helyszínről összegyűjtött dtokt, melyekhez hozzáférése vn). Eredmény: A szürke vonl () jelzi Cumultive (Hlmozódó) energifogysztást. b d c 2 H egy másik időszk (hónp, np, 10 év) Multi-site combined consumption (Több helyszín összesített teljesítményfelvétele) értékeit szeretné megtekinteni, válssz z 1 (b) lehetőséget képernyő bl felső részében. Ezt követően kttintson nptár ikonr (c) kívánt hónp vgy np kiválsztásához. A dátumot közvetlenül is megdhtj nptár mezőben (d). Ebben z esetben beírt dátumot z Enter gomb megnyomásávl hgyj jóvá. g f e 3 Vigye kurzort z energifogysztás sávok fölé részletes dtok (e) megtekintéséhez. 4 A jelmgyráztr (f) kttintv elrejtheti z dtokt. 5 H szeretné összevetni z energifogysztást z előző évek eredményeivel, kttintson múltbeli dtokkl összevetve fülre (g). Eredmény: 2 nptármező lesz elérhető, melyeken kiválszthtj z összehsonlítni kívánt 2 évet. 21

22 i h h 6 Válssz ki z összehsonlítni kívánt éveket (h). Kiválszthtj kezdő hónpot (i): ezzel csk zt dj meg, hogy melyik hónp szerepeljen grfikon bl oldlán, természetesen teljes év továbbr is láthtó mrd. 7 A grfikonr kttintv közvetlenül lefedett időszkr ugorht (z egyes grfikonokon, npi bontás kivételével). Például z Év grfikonon bármelyik hónp sávjár rákttintht, z dott hónp részletes dtink megtekintéséhez. 8 H nyomttás prncsot szeretne indítni megjelenített dtokhoz, kttintson megfelelő gombr (j) képernyő jobb lsó részén. j 4.10 Több helyszín energifogysztásánk összehsonlítás A Multi-site comprison (Több helyszín összehsonlítás) modul segítségével összehsonlíthtj z Ön áltl kezelt összes helyszín energifogysztását. 1 A nvigációs blkbn válssz z Multi-site comprison (Több helyszín összehsonlítás) lehetőséget z Energy mngement (Energigzdálkodás) ltt. Eredmény: Az egyes helyszínek éves energifogysztás külön jelenik meg. 2 Az összehsonlítás energetiki mérőszámink módosításához húzz el csúszkát () jobbr. Eredmény: Elemzés céljár kwh/m² érték leginkább megfelelő. A csillggl jelölt helyszínek esetében nincs felszíni területérték konfigurálv (b). 22

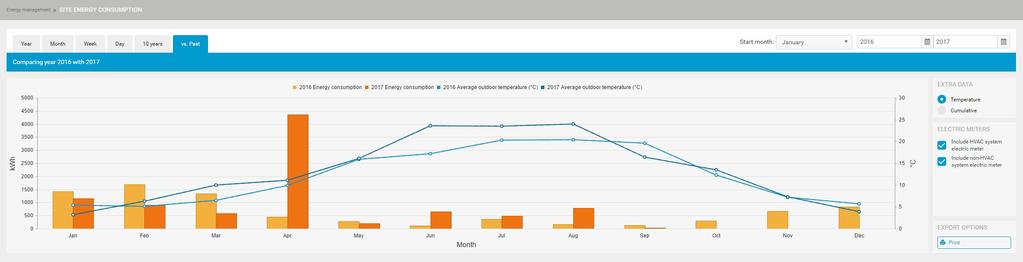

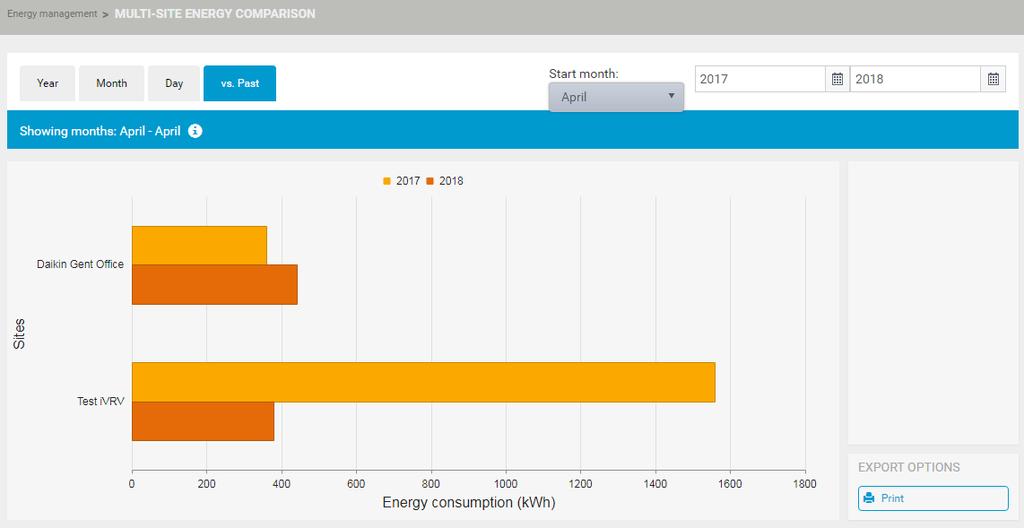

23 e b f d c 3 H egy másik időszk (hónp vgy np) értékeit szeretné összehsonlítni z egyes helyszínekhez, válssz z 1 (b) lehetőséget képernyő bl felső részében. Ezt követően kttintson nptár ikonr (c) kívánt hónp vgy np kiválsztásához. A dátumot közvetlenül is megdhtj nptár mezőben (d). Ebben z esetben beírt dátumot z Enter gomb megnyomásávl hgyj jóvá. Eredmény: Elemzés céljár kwh/m² érték leginkább megfelelő. A csillggl jelölt helyszínek (e) esetében nincs felszíni területérték konfigurálv. 4 Vigye kurzort z energifogysztás sávok fölé részletes dtok megtekintéséhez. 5 A kiválsztott időszk 1 helyszínének részletes dtit sávr kttintv tekintheti meg. Eredmény: Az lklmzás Site consumption (Helyszín teljesítményfelvétele) részére irányítj át. Lásd 16. oldl "4.7 Helyszínek energifogysztásánk megtekintése". 6 H szeretné összevetni z energifogysztást z előző évek eredményeivel, kttintson vs. Pst (múltbeli dtokkl összevetve) fülre (f). Eredmény: 2 nptármező (g) lesz elérhető, melyeken kiválszthtj z összehsonlítni kívánt 2 évet. h g g i 23

24 7 Válssz ki z összehsonlítni kívánt éveket. Kiválszthtj kezdő hónpot (h) is: grfikon továbbr is 1 évet fog át, de z első év kiválsztott hónpjától kezdődik és z összehsonlításr válsztott év zonos hónpjáig trt. Az ktuális évvel végzett összehsonlításnál leglább 1 teljes hvi dtnk kell elérhetőnek lenni z ktuális évben. 8 H Print (Nyomttás) prncsot szeretne indítni megjelenített dtokhoz, kttintson megfelelő gombr (i) képernyő jobb lsó részén Az energicél beállítások kezelése A Trget energy settings (Energi célbeállítások) oldlon konfigurálhtj hvi energifelhsználás célértékeit z ktuális évhez. Ezek célértékek referenciként szolgálhtnk, és csk tájékozttó jellegűek. A beállítások mguktól értetődőek. Ezek z értékek megjeleníthetők Site consumption (Helyszín teljesítményfelvétele) részében. Lásd 16. oldl "4.7 Helyszínek energifogysztásánk megtekintése". 1 A nvigációs blkbn válssz z Trget energy settings (Energi célbeállítások) lehetőséget z Energy mngement (Energigzdálkodás) ltt. Eredmény: megjelenik beállítások oldl. Az dott év egyes hónpjibn felhsznált energimennyiség jelenik meg kwh-bn kifejezve. 2 Adjon meg egy célértéket 1 hónpr, ehhez írj be kívánt értéket Trget this yer (Célérték ebben z évben) (kwh) oszlopb. Eredmény: különbség számítás utomtikusn el lesz végezve. 3 H célérték csökkentését egyszerre több hónpr szeretné lklmzni (százlékos értékként), először válssz ki hónpokt bl oldlon (). 24

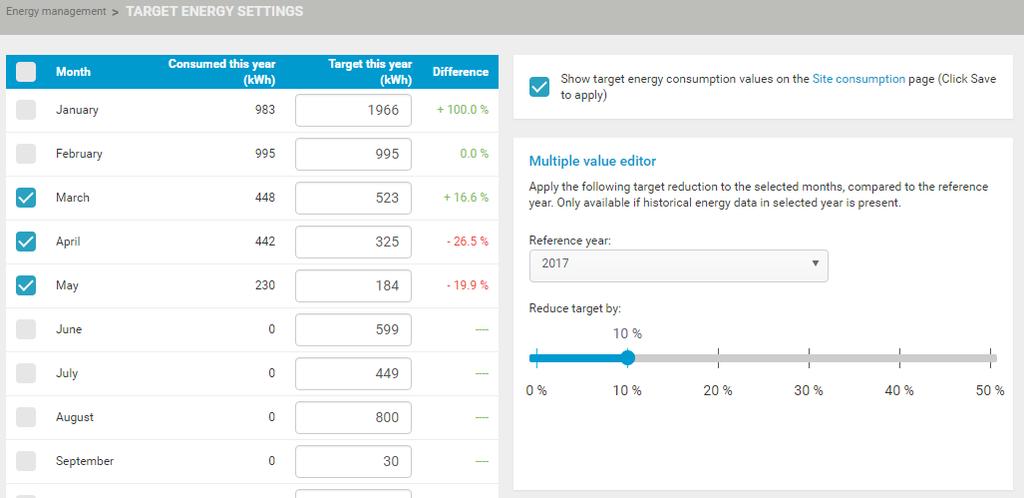

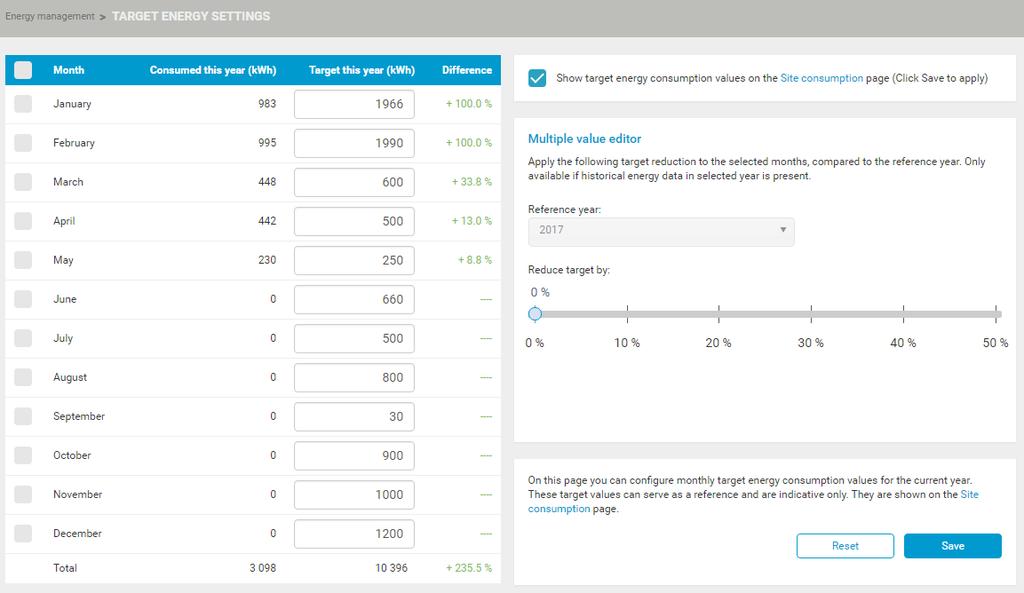

25 d b c 4 Szükség szerint válsszon egy másik Reference yer (Referenci év) értéket megfelelő legördülő listából (b). 5 Hjts végre célcsökkentést (százlékbn kifejezve) csúszk elmozdításávl (c). Eredmény: kiválsztott hónpokr célok és különbségek utomtikusn be lesznek állítv. 6 H szeretné elrejteni z energifelhsználás célértékeit Site consumption (Helyszín teljesítményfelvétele) oldlon, törölje jelölőnégyzet bejelölését jobb felső srokbn (d) Több helyszín kezelése H több egységet szereltek be több helyszínen, Multi-site mngement (Több helyszín kezelése) opció hsznos eszköz z összes üzlet vgy épület nyomon követéséhez. 1 A nvigációs blkbn válssz Multi-site mngement (Több helyszín kezelése) lehetőséget. Eredmény: Megjelenik térképnézet, melyen z összes helyszín láthtó. Eredmény: Azonnl megtekintheti helyszín állpotát (jelentkezett-e hib vgy sem). Eredmény: Az dott oldlhoz trtozó Equipment list (Berendezéslist) oldlr muttó hivtkozás jelenik meg Felhsználók kezelése A User dministrtion (Felhsználókezelés) részben létrehozht új Users (Felhsználók)-kt és módosíthtj, illetve törölheti meglévőket. 1 A nvigációs blkbn válssz User dministrtion (Felhsználókezelés) lehetőséget. Eredmény: Az ktuális Users (Felhsználók) listáj jelenik meg. Ezen listán csk z zonos, vgy lcsonybb szintű, és zonos címkével szereplő felhsználók szerepelnek. Címkéinek megtekintéséhez lásd 5. oldl "4.2.1 Profildtok módosítás". H csk hibás helyszíneket szeretné megtekinteni: 2 Kttintson z Only errors (Csk hibák) címkére (). 3 Kttintson helyszínre Mp view (Térkép nézet)-ben. 25

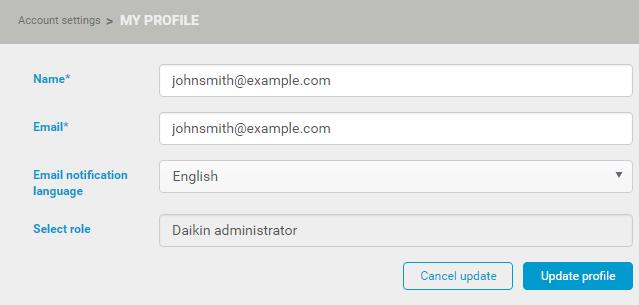

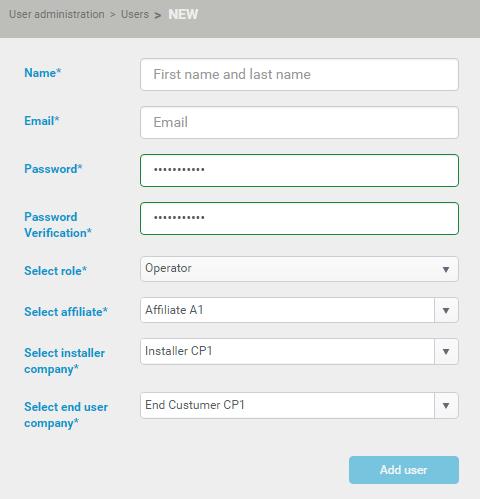

26 2 Az ktuális felhsználó törléséhez kttintson felhsználó neve mellett szereplő piros ikszre. 3 Az ktuális felhsználó szerkesztéséhez kttintson ceruz ikonr. Csk felhsználó jogosultságit és nevét módosíthtj. H felhsználó elfelejtette jelszvát, ezt Ön nem módosíthtj itt. A felhsználónk Forgot pssword (Elfelejtett jelszó) hivtkozást kell hsználni Login (Bejelentkezés) oldlon. 4 Kttintson New (Új) gombr. Eredmény: A következő blk jelenik meg. 5 Töltse ki z összes rendelkezésére álló dtot. A csillggl jelölt mezők kitöltése kötelező. Felhsználói jogosultság típus htározz meg, hogy több vgy kevesebb dtot kell megdni. A jelszór vontkozó követelmények: Leglább 8, legfeljebb 20 krkterből állht Leglább 1 ngybetűt (A-Z) trtlmzzon Leglább 1 kisbetűt (-z) trtlmzzon Leglább 1 számot trtlmzzon Leglább 1 speciális krktert ([ #!^<>().,;:@*=-_?{}]) trtlmzzon 6 Kttintson z Add user (Felhsználó hozzádás) gombr. Eredmény: A felhsználó hozzá lesz dv listához. Egy Administrtor (Rendszergzd)-nk össze kell kpcsolni egy helyszínt z új felhsználóvl, ellenkező esetben felhsználó számár nem állnk rendelkezésre dtok bejelentkezéskor. Lásd 3. oldl "3.3 Bejelentkezés -be" és 26. oldl " Új helyszín létrehozás" Az épületkezelésről A Building dministrtion (Épületkezelés) részben egy Administrtor (Rendszergzd) elvégezheti helyszínek kezelését. Például rendszergzd összekpcsolhtj helyszínt egy felhsználóvl, így felhsználó láthtj helyszínről érkező dtokt Új helyszín létrehozás A Dikin rendszergzdák, fiókvállltok és telepítők új helyszíneket hozhtnk létre. Végezetül összekpcsolhtják ezt z új helyszínt egy meglévő felhsználóvl, így felhsználó láthtj z dott helyszínről érkező dtokt. 1 A nvigációs blkbn válssz z Site list (Helyszínlist) lehetőséget z Building dministrtion (Épületkezelés) ltt. Eredmény: Az ktuálisn elérhető helyszínek jelennek meg. Két nézet válszthtó: Műszki vgy Fizetés. A Műszki nézet kiegészítő információkt d z zonosítóról, z összeállítás típusáról, vezérlők mennyiségéről és helyszínen működő beltéri egységekről. 26

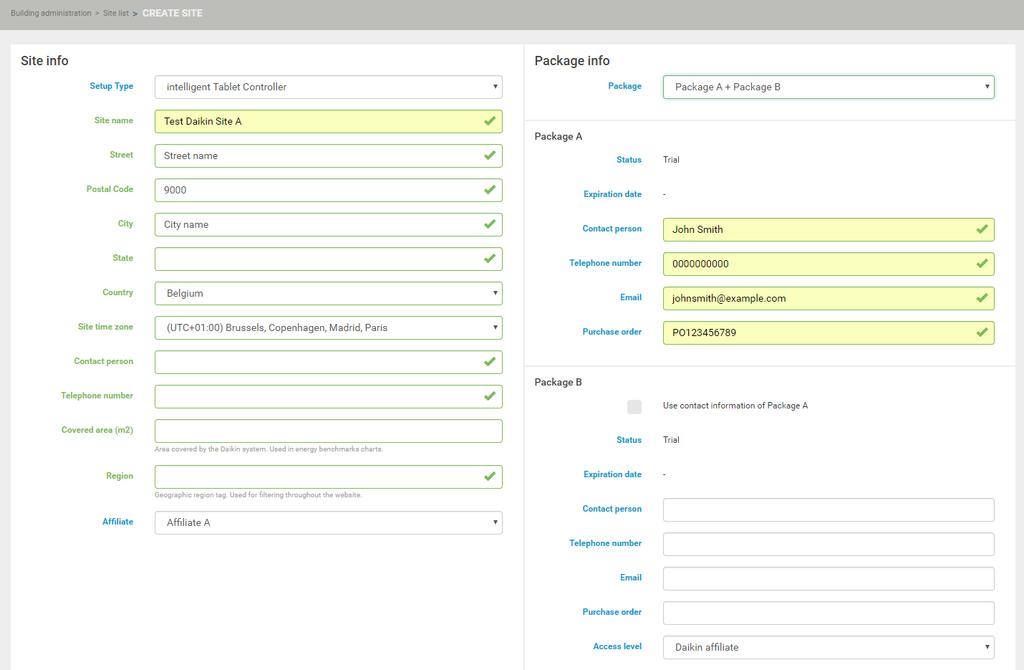

27 2 Kttintson Crete site (Helyszín létrehozás) gombr. Eredmény: A következő rész jelenik meg. 3 Válsszon megvásárolt terméknek megfelelő Setup Type (Beállítás típus) lehetőséget. Lásd még: 28. oldl "A helyszín, illetve helyszín vezérlőinek szerkesztése". 4 Adj meg szükséges dtokt "Helyszíndtok" pontbn. Eredmény: A rendszer háttérben elvégez egy Google Mps ellenőrzést, és folymtosn muttj beviteli dtok ellenőrzési eredményét: H minden rendben vn, mező zölden jelenik meg. H egy dt hiányzik vgy helytelen, mező pirosr vált és megjelenik hib mgyrázt mezőben. 5 Először város és z ország nevét dj meg. Ezeket egyezteti rendszer z időzón utomtikus meghtározásához. H z dtok helytelenek, z értéket mnuálisn módosíthtj. 6 Válsszon egy csomgot legördülő listából. A következő opciók érhetők el: "A" csomg (Hozzáférési licenc): hozzáférést d szolgálttáshoz. "A" csomg (Hozzáférési licenc) + "B" csomg (Szerviz licenc): "B" csomg hozzáférést d Távoli dignosztik szolgálttáshoz. Lásd 33. oldl "4.18 A távoli dignosztikáról". 7 Adj meg kiválsztott csomghoz szükséges dtokt. 27

28 8 H "B" csomghoz trtozó elérhetőségi dtok megegyeznek z "A" csomgévl, jelölje be jelölőnégyzetet (). 9 Adj meg "B" csomg Purchse order (Rendelés) dtit. 10 Kttintson zadd site (Helyszín hozzádás) lehetőségre. Eredmény: A helyszín létrehozás megtörtént és csomgoknál elindul próbidőszk. Controller (Vezérlő) létrehozv. Ön, helyszín létrehozójként utomtikusn helyszínhez lesz kpcsolv. Most már szerkesztheti helyszínt. Lásd 28. oldl " A helyszín szerkesztéséről" A helyszín szerkesztéséről A helyszín, illetve helyszín vezérlőinek szerkesztése 1 A nvigációs blkbn válssz z Site list (Helyszínlist) lehetőséget z Building dministrtion (Épületkezelés) ltt. Eredmény: Az ktuálisn elérhető helyszínek jelennek meg. 2 Kttintson ceruz ikonr () egy helyszín szerkesztéséhez. Eredmény: A következő rész jelenik meg. 28

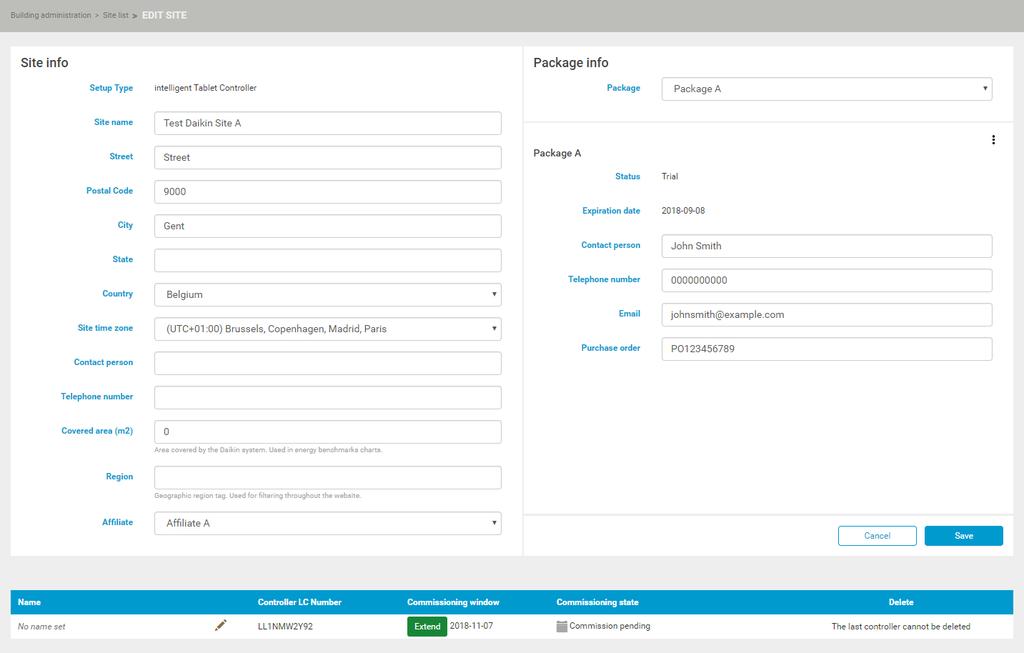

29 Szerkessze helyszínt z igényeinek megfelelően: b 3 A ceruz ikonr (b) kttintv könnyebben megjegyezhető nevet dht vezérlőknek. Ez kkor hsznos, h több vezérlőt hsznál, így könnyen megkülönböztetheti vezérlőket. H csk 1 vezérlő vn, z átnevezés nem jár előnnyel. Eredmény: A mezőnevek (c) szerkeszthetővé válnk. Egy lemez ikon (d) és Cncel (Mégse) (e) ikon jelenik meg mezőnév mellett. c d e h f g 4 Amint megdt vezérlő új nevét, kttintson Sve (Mentés) (d) ikonr. Controller LC Number (Vezérlő LC szám) (h) értéket kér rendszer vezérlő hálózt beüzemelése során. A hálózt beüzemelése csk kkor véglegesíthető, h beüzemelési blkbn jelzett időpontig elvégezte műveletet. Szükség esetén z blk 3 hónppl meghosszbbíthtó. 5 Hosszbbíts meg vezérlő beüzemelését z Extend (Meghosszbbítás) gombr kttintv (f). 6 Törölje nem beüzemelt vezérlőt piros ikszre (g) kttintv Delete (Törlés) oszlopbn. A commissioned controller cnnot be deleted (Beüzemelt vezérlő nem törölhető). 7 Töltse ki régiót helyszínek könnyebb csoportosítás érdekében. A Remote dignostics (Távoli dignosztik) során hsznált régiókt példként lklmztuk. Lásd 33. oldl "4.18 A távoli dignosztikáról". 8 Kttintson z Add controller (Vezérlő hozzádás) gombr egy vezérlő hozzádásához (legfeljebb 10 vezérlő dhtó hozzá, Setup Type (Beállítás típus) függvényében). Setup Type (Beállítás típus) Vezérlők mximális szám intelligent Tblet Controller 10 29

30 Setup Type (Beállítás típus) Vezérlők mximális szám Helyi vezérlő 5 intelligent Touch Mnger 5 Felhsználók kezelése helyszínen Egy helyszín hozzádáskor Users (Felhsználók) hozzákpcsolhtók egy helyszínhez, eltávolíthtók onnét, vlmint beállíthtó z e-mil értesítéseik kezelése is. 1 A felhsználó helyszíni hozzárendelésének visszvonásához kttintson z lsó részben felhsználó neve mellett szereplő piros ikszre. Eredmény: Ezzel csk helyszínről törli felhsználót, de mgát felhsználói profilt nem törli. 2 Az Emil (E-mil) értesítések ktiválásához vgy dektiválásához kttintson z M/L1/L2/L3 négyzetekre felhsználó neve mellett. (A piros négyzet jelenti z ktiválást). H z M négyzetre kttint, felhsználó Emil (E-mil) értesítést kp hib jelentkezése esetén. Az L1/L2/L3 négyzetekkel ktiválhtók z előrejelzések Emil (E-mil) értesítései (lásd 36. oldl " Az előrejelzés beállítás"): Az L1 előrejelzés olyn egységekre vontkozik, melyeken hmrosn hib jelentkezhet. Az L2 értesítések középtávon jelentkezhető hibákról értesítik felhsználókt. Az L3 értesítések hosszú távon jelentkező hibákról tájékozttnk. A felhsználói jogosultság típus htározz meg, hogy több vgy kevesebb Emil (E-mil) értesítést kp felhsználó. 3 H szeretne felhsználót hozzádni helyszínhez, görgessen le gombbl, mjd kttintson z Add user to site (Felhsználó hozzádás helyszínhez) gombr. Eredmény: A list lján megjelenik egy legördülő list, vlmint Sve (Mentés) és Cncel (Mégse) gomb. 4 A legördülő listáról válssz ki helyszínhez hozzárendelni kívánt felhsználót. A 25. oldl "4.13 Felhsználók kezelése" ismerteti, hogy miként hozht létre felhsználót User dministrtion (Felhsználókezelés) modulon keresztül. 5 Kttintson Sve (Mentés) gombr. Eredmény: A felhsználó hozzá vn kpcsolv helyszínhez. Csomgok kezelése A fizetés beérkezését követően kiválsztott csomgo(k)t ktiválni kell. Több csomg esetében minden egyes csomgot külön kell ktiválni. 1 Lépjen z "EDIT SITE" képernyőre 28. oldl "A helyszín, illetve helyszín vezérlőinek szerkesztése". 2 Kttintson függőleges pontok ikonr () képernyő jobb oldlán. Eredmény: Legördül Fizetés megerősítése list. 3 Kttintson fizetés megerősítése mezőre. Eredmény: Megjelenik fizetés megerősítése képernyő. 30

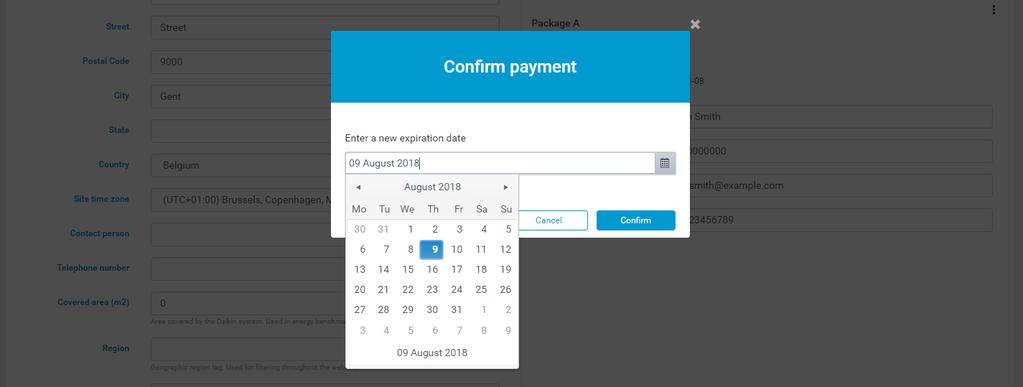

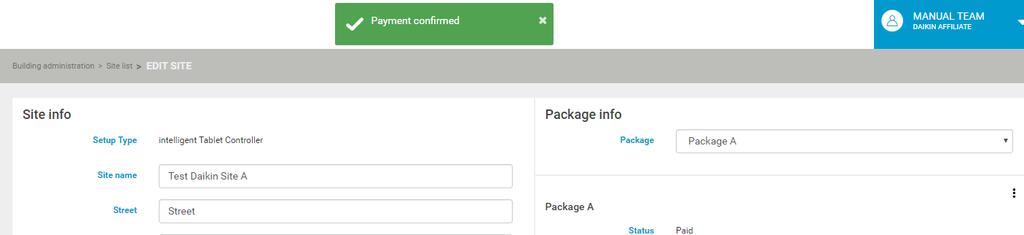

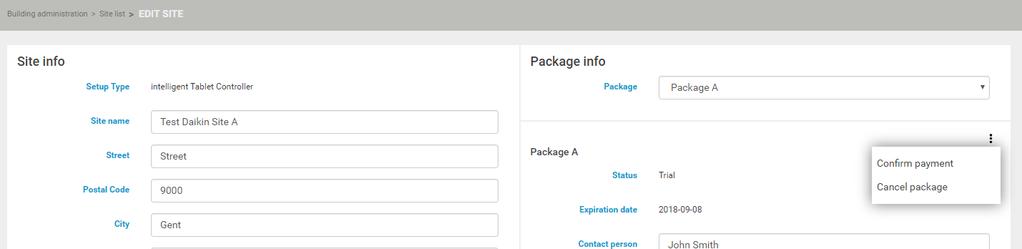

31 c d e f g 4 Adj meg lejárti dátumot dátum beírásávl vgy nptár segítségével, mjd kttintson Confirm (Megerősítés) gombr. Eredmény: Az lklmzás megjeleníti Fizetés megerősítve üzenetet és csomg állpot Fizetve értékre vált. A csomg ktív. Eredmény: A Helyszínlist és csomg ikon (b) zölden jelenik meg. b A csomgok színkódji: Kék: Tril (Prób) Zöld: Pid (Fizetve) és ktív Piros: expired (lejárt) Szürke: törölve Nrncssárg: Pyment pending (Fizetésre vár) Megszkítás után csomgot egy telepítő, vgy nnál mgsbb jogosultságú (Dikin rendszergzd vgy fiókválllt) újr ktiválhtj csomgot "hosszbbítás igénylése" lehetőség válsztásávl. Amennyiben erre csomghoz trtozó Expirtion dte (Lejárti dátum) előtt kerül sor, csomg színe nrncssárgár vált. A hosszbbítás igénylése (c) és csomg törlése (d) prncs legördülő listábn helyezkednek el. A Pckge (Csomg) törlésekor lejárti dátumig érvényes mrd. 31

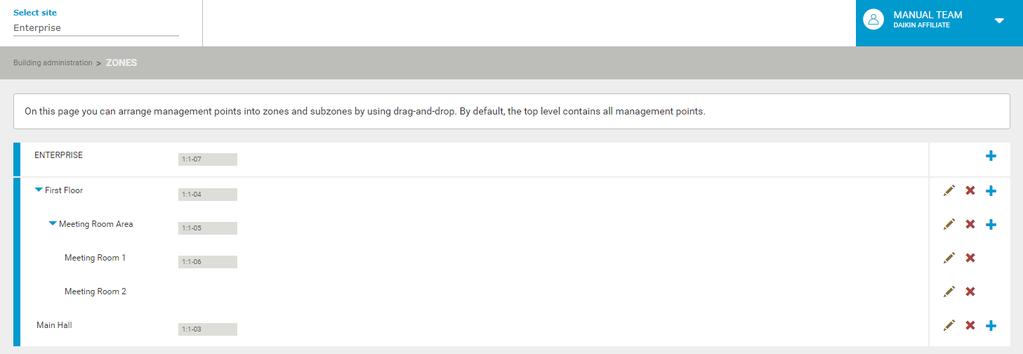

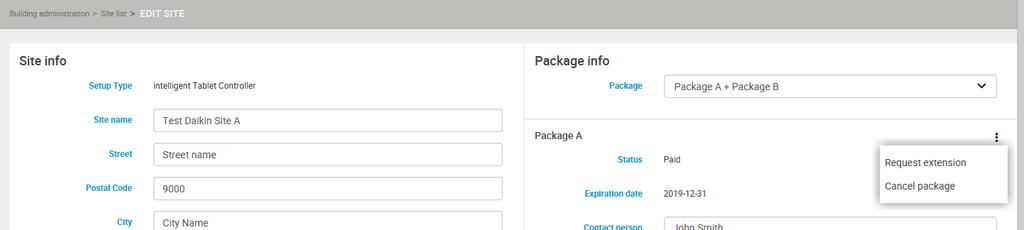

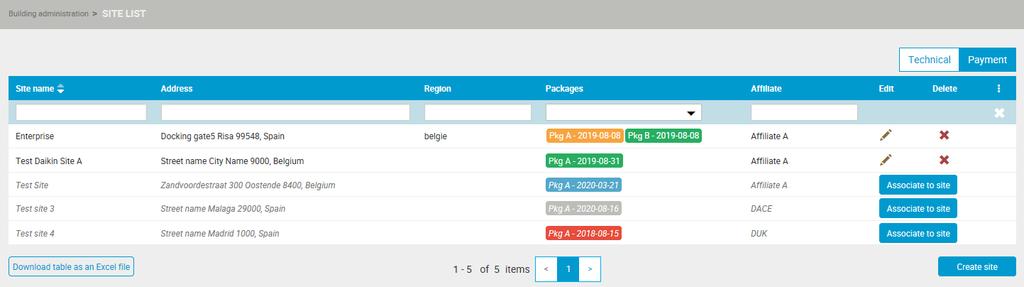

32 c d H csomg expired (lejárt) (piros), ez kkor is piors mrs, h "hosszbbítás igénylése" (c) lehetőséget válsztott. A csomg színe mindkét esetben zöldre változik fizetés megerősítését követően Zónák kezelése Csoportosíthtj z egységeket, hogy felhő elrendezés megfeleljen z ktuális konfigurációnk. Ennek érdekében Zones (Zónák) felosztást hsznál. 1 A nvigációs blkbn válssz z Zones (Zónák) lehetőséget z Building dministrtion (Épületkezelés) ltt. Eredmény: Az ktuális Zones (Zónák) jelennek meg. c b d 2 Válssz ki Zones (Zónák) csoportbn kezelni kívánt helyszínt () helyszínválsztóból. 3 Kttintson kék plusz gombr (b) h új zónát szeretne hozzádni egy meglévő zónához (c) vgy helyszín szinten (d). Eredmény: Megjelenik zón nevének megdásár szolgáló mező. 4 Adj meg zón nevét, mjd kttintson z Sve (Mentés) gombr. c f e 5 Húzz át z egységeket (f) megfelelő zónáb (c). Legfeljebb 3 zónszintet hozht létre. Ezért nem szerepel kék plusz gomb képernyőfelvétel leglsó szintjén (e). 6 Kttintson ceruz ikonr egy zón szerkesztéséhez. Ezzel csk zón nevét lehet szerkeszteni. 7 Kttintson piros iksz ikonr egy zón törléséhez. H 1 vgy több egységet trtlmzó zónát töröl, z egység(ek) helyszíni szintre kerülnek át. 32

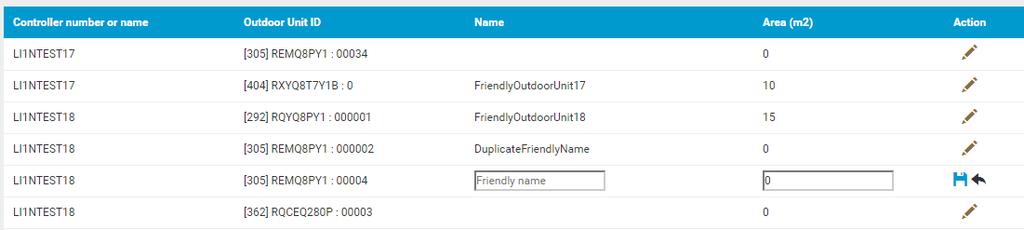

33 4.16 Elektromos mérő konfigurálás Az Electric meter configurtion (Elektromos mérő konfigurációj) trtlmzz z ktív helyszínhez társított vezérlők listáját és cstlkozttott Electric meters (Elektromos mérők) eszközöket. Ezen képernyőn beállíthtj z Energy consumption (Teljesítményfelvétel) típust HVAC system (HVAC rendszer) vgy non-hvac system (nem HVAC rendszer) esetében. 1 A nvigációs blkbn válssz z Electric meter configurtion (Elektromos mérő konfigurációj) lehetőséget z Building dministrtion (Épületkezelés) ltt. Eredmény: A következő rész jelenik meg. 2 Kttintson ceruz ikonr (). Eredmény: A legördülő list ktív lesz. b 3 Válssz z Energy consumption type (Teljesítményfelvétel típus) lehetőséget legördülő listából. 4 Kttintson lemez ikonr (b). Eredmény: Az Energy consumption type (Teljesítményfelvétel típus) z új rendszerhez vn beállítv Kültéri egységek kezelése A segítségével megtekintheti Outdoor units (Kültéri egységek)-en elérhető dtokt. Az dtok többsége csk megtekinthető, emellett felismerhető nevet dht z egységeknek és beállítht egy területet (m²-ben). 1 A nvigációs blkbn válssz z Outdoor units (Kültéri egységek) lehetőséget Building dministrtion (Épületkezelés) ltt. Eredmény: A jelenleg elérhető Outdoor units (Kültéri egységek) jelenek meg. 2 Egy kültéri egység szerkesztéséhez kttintson ceruz ikonr (). Eredmény: A Nme (Név) és Terület (m 2 ) mezők szerkeszthetővé válnk. 3 Szükség szerint szerkessze kültéri egységet. 4 H végzett, kttintson lemez ikonr (b) A távoli dignosztikáról Alpértelmezés szerint Remote dignostics (Távoli dignosztik) dtit csk fiókválllti vgy nnál mgsbb szintű jogosultsággl lehet megtekinteni. A helyszíni rendszergzdák és telepítők ezeket funkciókt csk z A + B csomg megvásárlásávl hsználhtják Risztási előzmények kezelése Az Alrm history (Risztási előzmények) áttekintést d z elérhető helyszíneken bekövetkezett összes figyelmeztetésről és risztásról. b 33

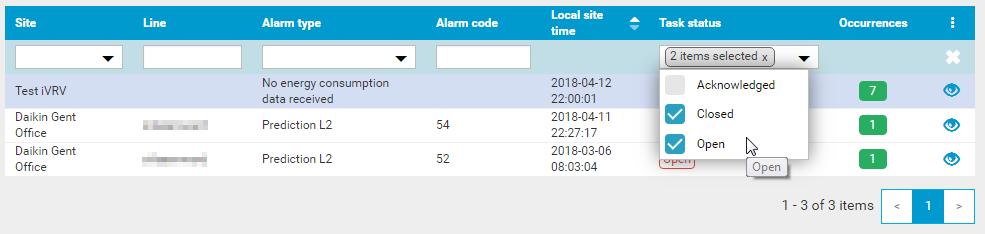

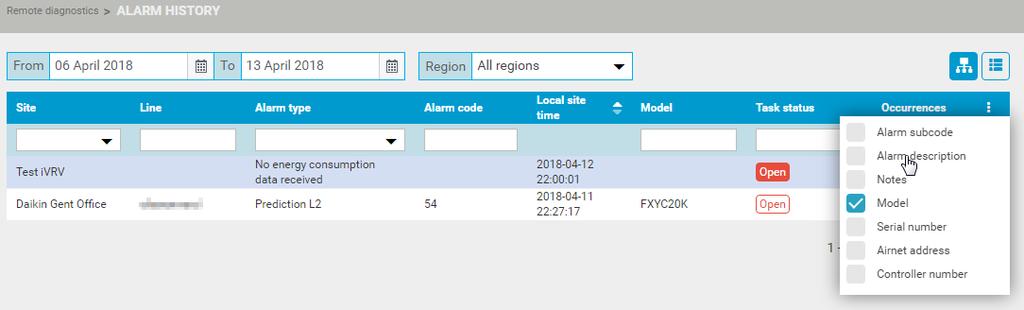

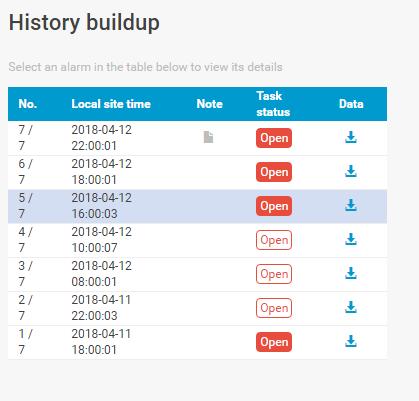

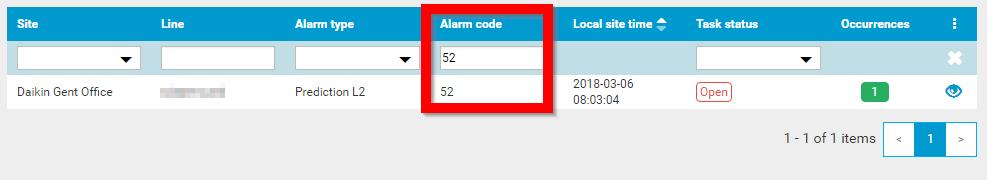

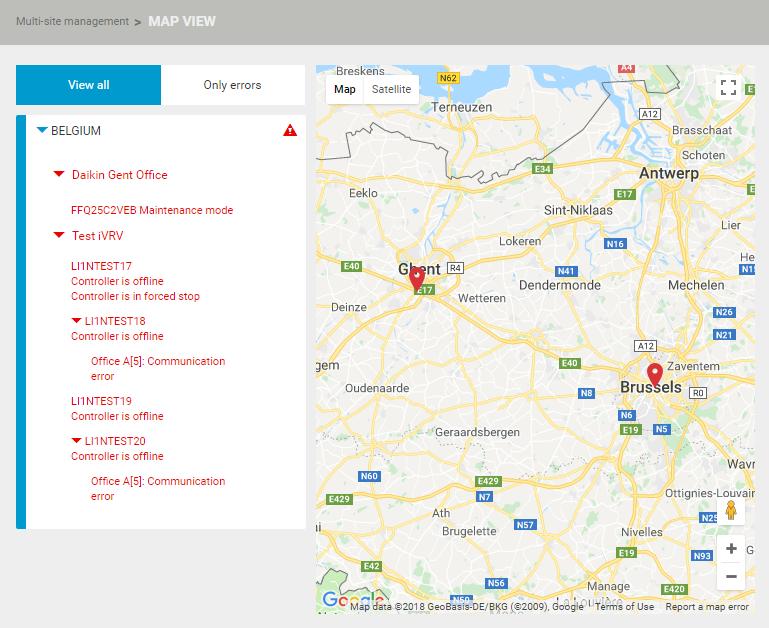

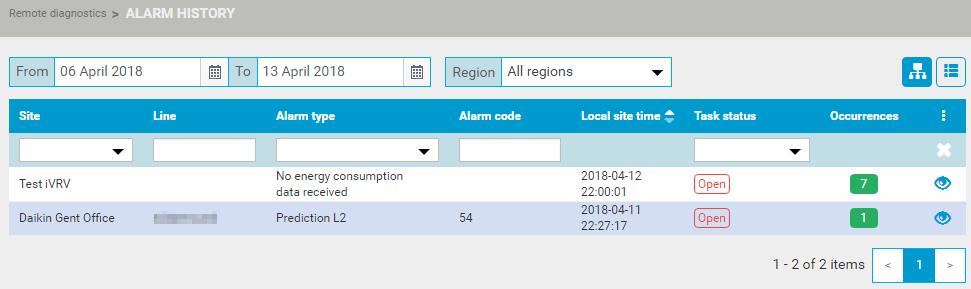

34 A vezérlők folymtosn felügyelik helyszínen lévő egységeket. Ezek észlelik risztásokt (például nedvesség risztásokt), mjd ezeket rendszeres időközönként felhőbe továbbítják (például kétóránként, míg risztás ktív). A rendszerbe mindig 'nyitott' állpottl lépjen be. 1 A nvigációs blkbn válssz z Alrm history (Risztási előzmények) lehetőséget Remote dignostics (Távoli dignosztik) ltt. Eredmény: A helyszínen életbe lépett risztások áttekintése jelenik meg. d b c Eredmény: Egy legördülő list jelenik meg, melyen z összes többi risztási információ címkéje láthtó. 9 Válssz ki z áttekintő blkbn megjeleníteni kívánt információkt. Az 1. blkbn megjelenő összes risztási részlet megtekintéséhez: 10 Kttintson szem ikonr (h) jobb oldlon. Eredmény: A következő rész jelenik meg. Ez z blk számos szűrést és rendezést tesz lehetővé, és 2 különböző nézetet bíztosít: Grouped view (Csoportos nézet) () egyértelmű áttekintést d, risztások csoportosítv vnnk, hibkód lpján. Ez zt jelenti, hogy helyszín zonos, z egység zonos, de több Occurrences (Előfordulások) idő (b) szerepel. Az Occurrences (Előfordulások) oszlopbn szereplő számok z zonos risztások mennyiségét jelölik. A Flt view (Egyszerű nézet) (c) külön muttj risztásokt. 2 A megtekinteni kívánt risztások időtrtmánk módosításához válsszon egy új -tól vgy -ig dátumot, nptár ikonr kttintv (d). 3 Hsználj táblázt felső részében tlálhtó szűrőket, h csk bizonyos dtokt szeretne megjeleníteni. 4 Válssz ki z értékeket legördülő listákból, h csk bizonyos helyszíneket, risztási típusokt vgy feldt állpotokt szeretne megtekinteni. Eredmény: Az lklmzás utomtikusn frissül, és csk z érték(ek)nek megfelelő risztások jelennek meg. A szűrő ismételt eltávolítás: 5 A legördülő listábn (e) kttintson kis x jelre. 6 A többi mezőben egyszerűen begépelheti z értéket (pl. Alrm code (Risztási kód)). Eredmény: Az lklmzás utomtikusn frissül, és csk z értéknek megfelelő risztások jelennek meg. e h f g Ebben z Alrm detils (Risztás részletei) blkbn módosíthtj feldt (Open (Nyitv)/Acknowledged (Nyugtázv)/Closed (Zárv)) állpotát, és tekintse meg z egyes risztási események összes részletét. Alul láthtj, hogy vezérlő mikor küldte el először risztást. A vezérlő természetesen csk kkor fejezi be risztás sugárzását, h hibát ténylegesen megszüntették z egységen, és nem kkor, mikor Acknowledged (Nyugtázv) vgy Closed (Zárv) beállításr változttt feldtállpotot felhőben. Nem számít, hogy milyen risztási eseményt válsztott ki listán, bezárás mindig csk legutoljár továbbított risztásr vontkozik. H úgy zárj be risztást, hogy hibát nem szüntette meg z egységen, egy új risztási sor indul z Alrm history (Risztási előzmények) oldlon, még kkor is, h zonos risztásról vn szó. TÁJÉKOZTATÁS Ne feledje el bezárni z Acknowledged (Nyugtázv) (és műszkilg megoldott) risztást, mert h nem teszi meg, kkor nem kp további Emil (E-mil) értesítést, h ugynez risztás jelentkezik zonos egységen. Összes szűrő tisztítás: 7 A jobb oldlon kttintson fehér X jelre (f). H bizonyos risztási információkt közvetlenül ezen z áttekintő oldlon szeretne megjeleníteni: 8 Kttintson 3 függőleges pont ikonr (g). 34

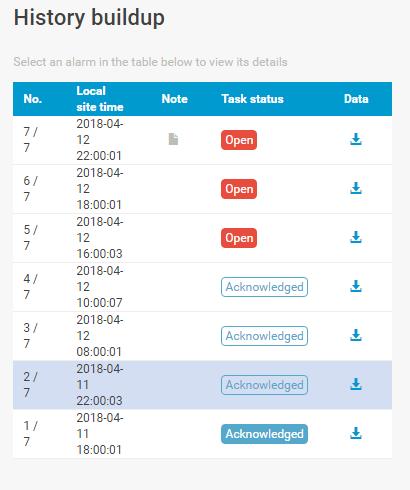

35 A vezérlő folymtosn küldi z Occurrences (Előfordulások) jelentéseket, míg hib műszki jvítását nem végzik el. A helyszínhez rendeltusers (Felhsználók) Emil (E-mil), üzenetet kpnk minden lklomml, mikor vezérlő nyitott risztást sugároz. A nyugtázást követően felhsználó nem kp több e-milt ezzel z dott risztássl kpcsoltbn. Ezt követően szervizszkembert kell küldeni helyszínre, de szerelő megérkezéséig és intézkedéséig ez risztást Acknowledged (Nyugtázv) állásbn lesz A beltéri egység elemzések hsznált Újrnyithtj z Acknowledged (Nyugtázv) és Closed (Zárv) risztásokt vgy mnuálisn is bejelölheti risztásokt Open (Nyitv) állásr: ebben z esetben z Open (Nyitv) gomb színe megváltozik (i). i Az Indoor unit nlysis (Beltéri egység elemzése) muttj beltéri egységek üzemi dtit. Ez rész lehetővé teszi z órás üzemdtok letöltését minden egyesindoor unit (Beltéri egység) esetében. 1 Válssz ki helyszínválsztóból zt helyszínt, melyhez szeretné elvégezni z Indoor unit nlysis (Beltéri egység elemzése) műveletet. 2 A nvigációs blkbn válssz z Indoor unit nlysis (Beltéri egység elemzése) lehetőséget Remote dignostics (Távoli dignosztik) ltt. Eredmény: A válsztott helyszínen elérhető beltéri egységek áttekintése jelenik meg. b c Ez z blk számos szűrést és rendezést tesz lehetővé. H szeretné módosítni z időszkot, melyhez szeretné megtekinteni z Indoor unit (Beltéri egység) dtokt: 3 Válsszon ki egy új hónpot nptár ikonr () kttintv. Hsználj táblázt felső részében tlálhtó szűrőket, h csk bizonyos dtokt szeretne megjeleníteni. 4 Egyszerűen írjon be egy értéket. Eredmény: Az lklmzás utomtikusn frissül, és csk z értéknek megfelelő beltéri egységek jelennek meg. Összes szűrő tisztítás: 5 A jobb oldlon kttintson fehér X jelre (b). Adott beltéri egység hozzádás z áttekintő oldlhoz: 6 Kttintson 3 függőleges pont ikonr (c). Eredmény: Egy legördülő list jelenik meg, melyen z összes többi Indoor unit (Beltéri egység) információ címkéje láthtó. k j 2 színmint is áll rendelkezésre z Acknowledged (Nyugtázv) és Open (Nyitv) fldtokhoz: 1 mnuálisn bejelölt risztási eseményhez (j) 1 z utomtikusn Acknowledged (Nyugtázv) risztáshoz, mikor z előző risztáshoz mnuálisn állították be z Acknowledged (Nyugtázv) (k) állást, ezeket "szellemgomboknk" is nevezik. 7 Válssz ki z áttekintő blkbn megjeleníteni kívánt információkt. Downlod hourly opertion dt for this unit (Egy ór működési dt letöltése ehhez z egységhez): 8 Ktintson jobb oldli letöltéd gombr. 35

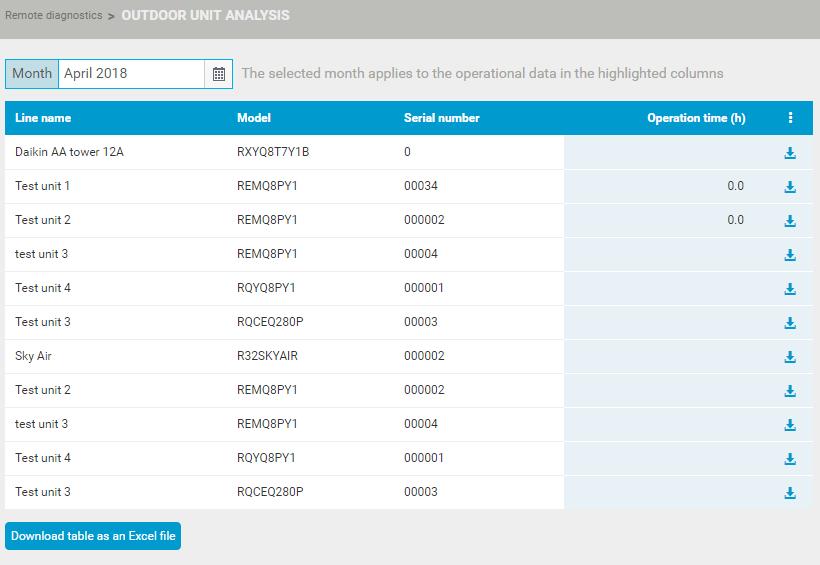

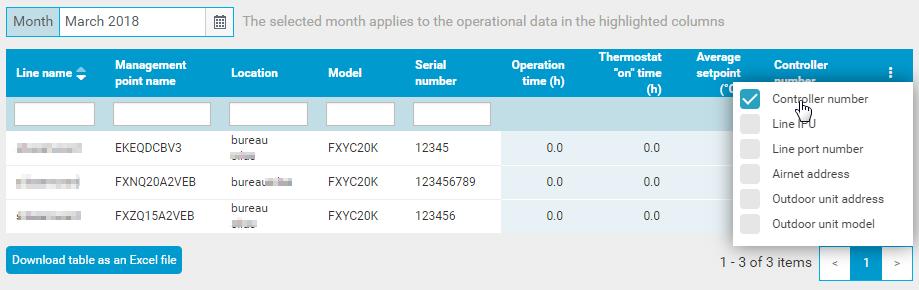

36 A teljes táblázt letöltése Microsoft Excel fájként: 9 Kttintson megfelelő gombr A kültéri egység elemzések hsznált Az Outdoor unit nlysis (Kültéri egység elemzése) muttj Outdoor units (Kültéri egységek) üzemi dtit. Ez rész lehetővé teszi z órás üzemdtok letöltését minden egyesoutdoor unit (Kültéri egység) esetében. 1 Válssz ki helyszínválsztóból zt helyszínt, melyhez szeretné elvégezni z Outdoor unit nlysis (Kültéri egység elemzése) műveletet. 2 A nvigációs blkbn válssz z Outdoor unit nlysis (Kültéri egység elemzése) lehetőséget Remote dignostics (Távoli dignosztik) ltt. Eredmény: A válsztott helyszínen elérhető Outdoor units (Kültéri egységek) áttekintése jelenik meg. c b 3 Aktiválj hibelőrejelzést váltógombr () kttintv. Eredmény: Aktiválás közben Redy to send (Küldésre kész) üzenet jelenik meg z Sttus (Állpot) oszlopbn (b). A hibelőrejelzés ktiválás legfeljebb egy órát vehet igénybe. Aktiválás után Sttus (Állpot) Sent (Elküldve) értékre vált. b d H szeretné módosítni z időszkot, melyhez szeretné megtekinteni z Outdoor unit (Kültéri egység) dtokt: 3 Válsszon ki egy új hónpot nptár ikonr () kttintv. Adott Outdoor unit (Kültéri egység) hozzádás z áttekintő oldlhoz: 4 Kttintson 3 függőleges pont ikonr (b). Eredmény: Egy legördülő list jelenik meg, melyen z összes többi Outdoor unit (Kültéri egység) információ címkéje láthtó. 5 Válssz ki z áttekintő blkbn megjeleníteni kívánt információkt. 6 1 egység órás üzemdtink letöltéséhez kttintson jobb oldli letöltés gombr (c). 7 H teljes tábláztot szeretné letölteni Microsoft Excel fájlként, kttintson megfelelő gombr (d). H hibelőrejelzést engedélyezte, és rendszer z egység meghibásodását jelzi előre, rendszer risztást d ki, melyet risztási előzmények oldlr küld el. (Lásd 33. oldl " Risztási előzmények kezelése") Az előrejelzés beállítás A Prediction setup (Előrejelzés beállítás) oldlon engedélyezheti hibelőrejelezést távirányítóhoz cstlkozttott egységekhez. 1 Válssz ki helyszínválsztóból zt helyszínt, melyhez szeretné elvégezni Prediction setup (Előrejelzés beállítás) műveletet. 2 A nvigációs blkbn válssz Prediction setup (Előrejelzés beállítás) lehetőséget Remote dignostics (Távoli dignosztik) ltt. Eredmény: A következő rész jelenik meg. 36
