1 Országs Pattantyús Számítógépes Nymtattt Áramkör-Tervező Verseny Versenyfeladat

2 A versenyfeladat: Tájékztató a versenyzők számára! - Tervezze meg a mellékelt kapcslási rajzn áramkörének nymtattt áramköri lapját! A tervezésre 120 perc áll rendelkezésére! A rajzn feltüntetett tkzáskat be kell tartani. - A versenyen a versenyzők számára biztsíttt dkumentumkn kívül más segédanyagt nem szabad használni! A kész feladatt a merevlemez C:/Verseny könyvtárába kell menteni! Ezt a könyvtárat a versenyző hzza létre! - A panel egy kész mechanikába készül, ezért tartsa be a mellékelt rajzn szerepelő méreteket! - A legfntsabb követelmény, a megtervezett NYÁK működőképessége! - Előnyös, ha a panel tervezése a tervezőprgrammal készült kapcslási rajz alapján történik! - Megengedett a 2 ldalas nyáklap tervezése (Tp és Bttm rétegek). - A panel ipari előállítással készül. Az SMD alkatrészek beültetése géppel történik (SMD gyárthatóság! technikai keret 3 mm). A csatlakzók és a LED-ek kézi frrasztással kerülnek a helyükre. A tervezésnél ezt vegye figyelembe! Tehát: A P1 csatlakzó átmenőfurats, frrszem átmérő 2x3 mm, a furat átmérő 1,0 mm legyen! A LED-ek szintén átmenőfuratsak legyenek, az alkatrész négyzet alakú, mérete: PADek távlsága 5,08x5,08 mm négyzet alakban. PAD méret: 2 mm, PAD furat mérete:0.9 mm. Lásd a mellékletben! A LED-ek, és a csatlakzók elhelyezése kötött! Lásd a mellékletekben! Megkötött méretekkel kell dlgznia a panelrögzítő (megvezető) furatk esetében is (elhelyezés, átmérő = 4 mm, furatméret = 3 mm) A vezetékszélességek:, V-_Part1, V-_Part2, VIN, PVIN, VOut_Part1, VOut_Part2 = 1 mm! Minden egyéb vezeték = 0.6 mm! Értelemszerűen a teljes hálózatra használja az előbb említett vezetékszélességeket! Pl: a VOut_Part2 és a Q5 FET drainje közötti tekercs és a LED-ek is megfelelő vastagságú vezetékekkel legyenek huzalzva! Tervezéskr figyeljen az alkatrészek elhelyezésének célszerűségére, a megtervezett áramköri lap esztétikus megjelenésére! A munka (verseny) végeztével a képernyőn a kész munkát a méretnyilakkal és méretvnalakkal együtt jelenítse meg! Munkáját a verseny végén PDF frmátumban is mentse el! Az értékelés szabályai a mellékelt Pntzólapn lvashatók. 6/2

3 Pntzólap A versenyző száma: A munkahely aznsítója: A használt prgram: Elérhető pntszám Összes elérhető pntszám: 100 Elért pntszám Az elért pntszám összesen: Hibátlan, működőképes áramköri lap (ha jó 40 p ha hibás 0 p): 40 A kapcslási rajzn megadtt alkatrész tkzásk, tkméretek használata: Panel körvnal méretpntssága: 5 D5, D6, D7, D8 LED pnts elhelyezése. (2 p/led): 8 D5, D6, D7, D8 LED (PAD méret 1p/LED, furatméret 1p/LED): 8 P1 (2 p elhelyezés): 2 P1 (PAD méret 1 p, furatméret 1 p): 2 Rögzítő furatk elhelyezése, méretei: 6 SMD gyárthatóság, azaz a 3mm technikai keret a panel szélén belül: Vezetékszélességek: 7 Az áramkör külalakja, szakszerűsége: Dátum: értékelő aláírása 6/3

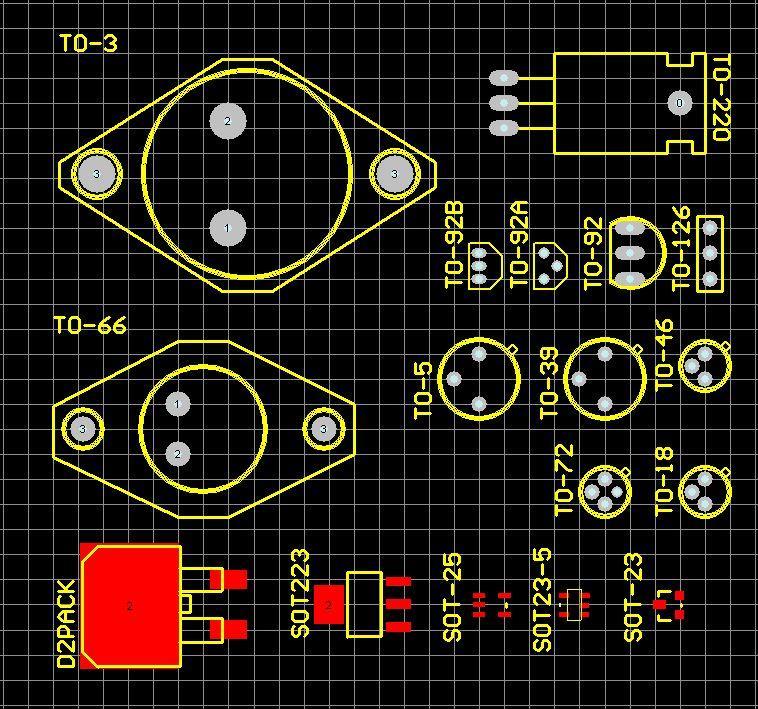

4 THT alkatrészek AK500-2 THT-LED DIP18 SMT alkatrészek 1206 SMB SOT-223 D2PAK (D2PACK) THT-LED: A versenyfeladatban használt tkzásk 6/4

5 6/5

6 6/6

7 D D C C B B A A Title Number Revisin Size A4 Date: Sheet f File: C:\Users\..\Pagisz_2018.SchDc Drawn By: 1 2 P1 Header 2pin F1 Fuse F2 Fuse L1 Inductr L3 Inductr R2 Q2 MOSFET-N D3 Zener D1 Zener R4 R3 Q1 NPN D2 Zener R1 C8 Q3 MOSFET-N C5 C6 C7 C4 L2 Inductr C1 C2 C3 VIN PVIN PWMOUT 1 FB 2 ISN 3 ISP 4 VC 5 CTRL 6 VREF 7 PWM 8 OPENLED 9 DIM/SS 10 RT 11 EN/UVLO 12 INTVCC 13 VIN 14 SENSE 15 GATE 16 EP 17 U1 VIN C10 R9 R11 R17 R18 R19 C15 C16 R22 R21 C17 Q5 NMOS-2 D7 LED D6 LED D5 LED R12 Q4 MOSFET-N R20 C14 R13 L4 Inductr PVIN D4 C9 R5 C11 C12 C13 L5 Inductr R6 R10 R7 R8 R15 R16 D8 LED L6 Inductr AK D2PAK 1206 SMB SMB SOT-223 SMB D2PAK IC DIP18 SOT SMB D2PAK THT_LED THT_LED THT_LED THT_LED V-_Part1 V-_Part2 VOut_Part1 VOut_Part2 PÁGISZ VERSENY 2018
