II. elıad. - Elektronikus alkatrészek Europrint) - ECAD / MCAD. obuda.hu/users/tomposp/szgt

Átírás

1 Számítógépes tervezés II. elıad adás - Elektronikus alkatrészek - Tervezési szempontok (Europrint( Europrint) - ECAD / MCAD obuda.hu/users/tomposp/szgt

2 Alkatrészismeret

3 Alkatrész típusokt Ellenáll llás Kondenzátor Tekercs Félvezetık - diszkrét t félvezetf lvezetık diódák tranzisztorok - integrált áramkörök Egyéb b (rezgıkvarc, mechanikus alkatrészek, stb.) Passzív alkatrészek Aktív alkatrészek

4 Alkatrészt sztípusok Hagyományos alkatrészek furaton átszerelt alkatrészek hosszú lábkivezetések Ez technológia elérte a határait méret, m súly, költsk ltség és s megbízhat zhatóság tekintetében egyaránt

5 Alkatrészt sztípusok SM alkatrészek felületszerelt letszerelt alkatrészek lábkivezetés s nélkn lkül l is összes moduláramk ramkörre rre szerelt alkatrészek viszonylatában eléri a 95%-ot

6 Integrált áramköri ri tokozási típusok

7

8 BGA tokozás kör r alakú síkba csiszolt érintkezık k a lapka alján gyárt rtás s utolsó fázisaként óngömböket visznek fel óngömbök k száma db is lehet akár, átmérıjük, pedig általában 0,75mm A megbízhat zható forrasztáshoz shoz az egész áramköri ri lapkát t a nyáklemezzel együtt fokon (ólommentes ú.n ROHS forrasztásn snál, pedig ) 240) kell tartani legalább másodpercig, ám m az áramkör r maximum 250 fokot visel el

9 Polaritás s jelölése, lábkiosztl bkiosztás Pöttyel, csíkkal vagy a pluszjellel (+). Egy A betővel a pozitív kivezetés közelében. Számos SMT alkatrésznek ferdén le van vágva a pozitív vége

10 Passzív v alkatrészek

11 Ellenáll llások Megakadályozza az elektromos áramlást az anyagban (vezetıképess pesség) Állandó értékő ellenáll llások Szénréteg ellenállás: alumíniumoxid-kerámia hordozó, felgızölt vékonyréteg Fémréteg ellenállás:alumíniumoxid hordozó, felgızölt vékonyréteg, ill. felnyomtatott vastagréteg Huzalellenállás: kerámia hordozó, egyrétegő tekercs Kismérető hengeres test, kétoldalt lábkivezetéssel Védıréteg, rajta az ellenálláskód Szabványos értéksorok, tőrés terhelhetıség

12 Ellenállások jelölése Névleges érték, tőrés, teljesítmény, Umax E12, E24 Hımérsékleti tényezı, PTK, NTK J,K,M 5,10,20% B,C,D,F,G 0.1,0.25,0.5,1,2% szőktőréső SMD 3 vagy 4 szám, tőrés 5%

13 Ellenáll llások színk nkódolása = 47,5 kω Színek Értéksávok Szorzósáv Ω Tőr éssáv ±% ezüst x10-2 = 10m 10 arany x10-1 = 100m 5 fekete 0 0 x10 0 = 1 1 barna x10 1 = 10 2 piros x10 2 = 100 narancs x10 3 = 1k sárga x10 4 = 10k zöld x10 5 = 100k 0,5 kék x10 6 = 1M 0,25 lila x10 7 = 10M 0,1 szürke x10 8 = 100M fehér x10 9 = 1G

14 Változtatható értékő Potenciométerek terek Mechanikus állítás Hengeres vagy tömb test, alul lábkivezetéssel elején állítóegységgel Huzal, szénréteg Szabványos értékek, tőrés, terhelhetıség ellenáll llások

15 Változtatható értékő Trimmer- potenciométerek terek Mechanikus állítás Hengeres test, alul lábkivezetéssel elején/tetején állítóegységgel Szabványos értékek, tőrés, terhelhetıség ellenáll llások

16 Felületszerelt letszerelt ellenáll llások Állandó értékő SM ellenáll llások Szigetelı üveg vagy kerámiahordozó felgızölt vékonyréteg felnyomtatott és beégetett vastagréteg Kis mérető, lapos hasáb egyik hasáblap => ellenállásréteg kontaktusok a két szélen Védıréteg Értéksorok (szabványos), terhelhetıség

17 Felületszerelt letszerelt ellenáll llások

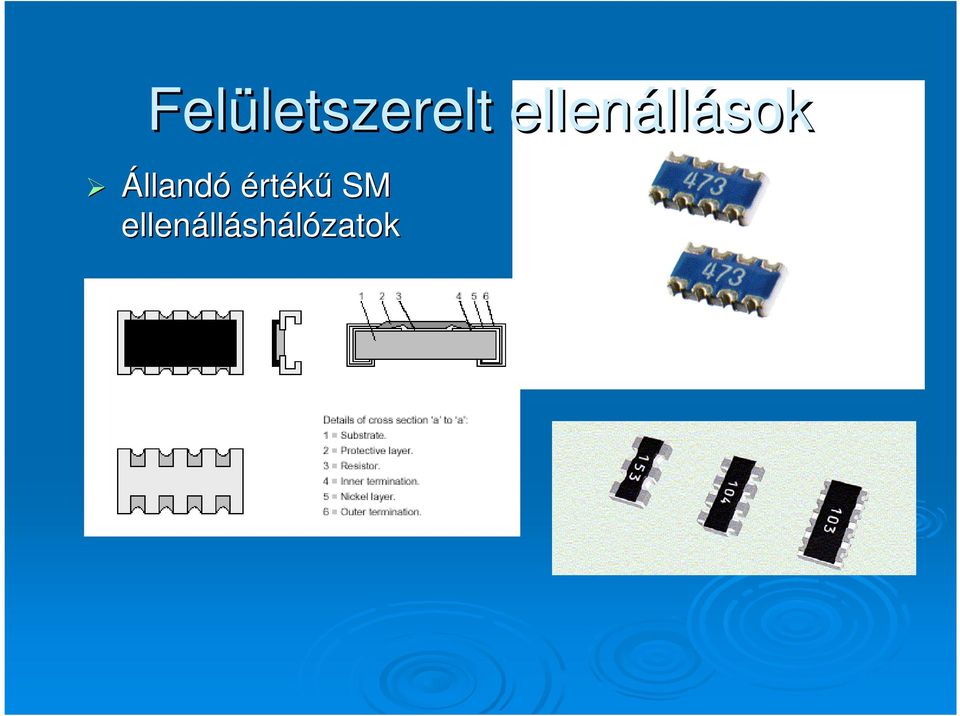

18 Felületszerelt letszerelt ellenáll llások Állandó értékő SM ellenáll lláshálózatok

19 Felületszerelt letszerelt ellenáll llások Állandó értékő SM ellenáll lláshálózatok

20 Változtatható értékő SM SM trimmer ellenáll llások trimmer-potenciométerekterek

21 Kondenzátorok A szigetelık k speciális fajtája ja (szigetelıképess pesség) Kerámia kondenzátorok Kerámia dielektrikum (szigetelı) Védıréteg Értéksorok (szabványos), feszültségérték

22 Kondenzátorok Tömb kondenzátorok Polipropilén, fémezett poliészter és polipropilén-fémfólia anyagból Védıréteg Értéksorok (szabványos), feszültségérték

23 SM kondenzátorok A szigetelık k speciális fajtája ja (szigetelıképess pesség) Blokk-kondenz kondenzátorok Kerámia dielektrikum (szigetelı) Elektródák közötte Kis mérető, lapos hasáb kontaktusok a két szélen Védıréteg => maga a dielektrikum Értéksorok (szabványos), feszültségérték

24 SM kondenzátorok

25 SM kondenzátorok

26 SM kondenzátorok Blokk-kondenz kondenzátor hálózatokh Kerámia dielektrikum (szigetelı) Elektródák közötte Kis mérető, lapos hasáb kontaktusok a két szélen Védıréteg => maga a dielektrikum Értéksorok (szabványos), feszültségérték

27 Blokk kondenzátor hálózatokh

28 Kondenzátorok Elektrolit kondenzátorok Elektrolit dielektrikum (szigetelı) Elektródák közötte Kis mérető, hengeres kontaktusok az alján Védıréteg => alumínium ház Értéksorok (szabványos), feszültségérték

29 Alumínium elektrolit kondenzátorok

30 Tantál l kondenzátorok Tantalium dielektrikum Tantalium elektróda Kis mérető, csepp alakú kivezetések az alján Védıréteg Értéksorok (szabványos), feszültségérték

31 SM elektrolit kondenzátorok Elektrolit dielektrikum (szigetelı) Elektródák közötte Kis mérető, hengeres kontaktusok az alján Védıréteg => alumínium ház Értéksorok (szabványos), feszültségérték

32 SM tantál l kondenzátorok Kis mérető hasáb kontaktusok a két oldalon Védıréteg => mőanyag ház Értéksorok (szabványos), feszültségérték!

33 SM trimmer kondenzátorok

34 Tekercsek, ferritek Hagyományos felépítésben Kivezetések oldalt Lég- és vasmagos és ferrit magos Pontos érték: hangolható (ferro-,para,- diamágneses csavar ) Szigetelt vezetékbıl, öntartó Csak mikroinduktivitások gyárilag

35 Aktív v alkatrészek

36 Diszkrét t félvezetf lvezetık Diódák Tranzisztorok Integrált áramkörök Tokozások fajtái Áttekintés

37 Diódák Két kivezetéssel rendelkeznek Különbözı teljesítmények (kisjelő ill. nagyáramú diódák) Diódahidak -> 4 db dióda egy tokban

38 SM diódák Általában két kivezetés SOD=Small Outline Diode Tokozások: MELF (SOD-80) SOD-110 D-PAK D2-PAK SOT 123, 323 SM LED-ek

39 Tranzisztorok Általában három kivezetés Tokozások: TO-3 TO-39 TO-3 TO-39 TO-220 TO-92 TO-247, stb. TO-32 TO-92 TO-220AB TO-247 TO-251 TO-264 TO-220 mod TO-218

40 SM tranzisztorok Általában három kivezetés SOT=Small Outline Transistor Tokozások: SOT-23 SOT-223 SOT-490, stb.

41 Tranzisztorok

42 Felépítés: Integrált áramkörök Áramköri hordozó (szilícium lapka) Kivezetések a lábakhoz aranyhuzallal Tokozás - sokféle lehet Szilíciumlapka: Akár több millió alkatrész!!!

43 Integrált áramkörök

44 Egyéb b alkatrészek

45 Rezgıkvarcok, rezonátorok Különbözı frekvenciák Fémtokozás s (árny( rnyékolás)

46 SM rezgıkvarcok, rezonátorok

47 Mechanikus alkatrészek Foglalatok IC foglalatok

48 Mechanikus alkatrészek Csatlakozók pl. Battery csatlakozó,, SIM kártya k csatlakozó,, antenna csatlakozó

49 Mechanikus alkatrészek Csatlakozók

50 Elektromechanikus alkatrészek Kapcsolók Nyomógombok

51 Tervezési útmutató Adatformátumok tumok (ASCII kódolk dolással): Rétegfelépítés: : Gerber 274X (apert( apertúrákkal) Fúrás: Excellon (szerszám m lista)

52 Adatformátumok tumok feltételei telei Csak a szüks kséges fájlok f küldk ldése Egyértelm rtelmő fájl elnevezések Minden adat 1/1 arányba készk szüljön Ne legyek 0 értékő adatok a fájlokbanf Offset használat latának mellızése Egységes ges mértm rtékegység g használat Egységes ges felbontás s (grid( grid) ) használata Adatok a TOP oldal felıl l a BOTTOM oldal irány nyába a kártyk rtyán n keresztül értelmezhetıek. ek.

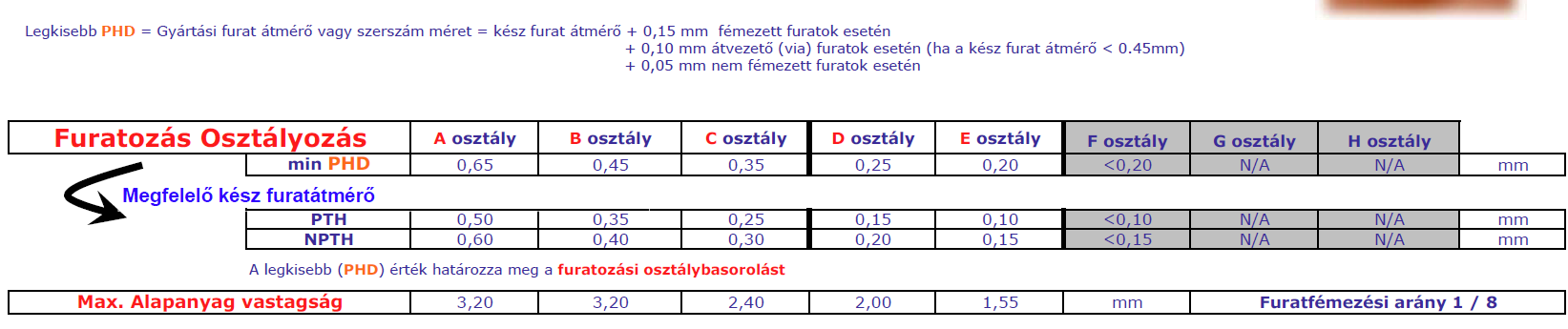

53 Osztálybasorol lybasorolás Gyárhat rhatóság g megállap llapítása ár Rajzolati és s furatozási osztályok TT,TP,PP, OAR,IAR,IPI (legkisebb a meghatároz rozó a rajzolatinál) l) Furatozási osztály: a legkisebb szerszám átmérı

54 X: legkisebb TT,TP,PP,TW; Y: legkisebb OAR, Z: legkisebb IAR

55 Rajzolati rétegekr Painted helyett flash pad forszemek Kitölt ltések poligonnal létrehozva, l ne painting Kártya kontúr r jelölése a rajzolati rétegekben r (0,5mm) Leváló részek kerülése: 135 -os törések Rétegsorszámozás

56 ECAD / MCAD
