1 Alkatrészismeret

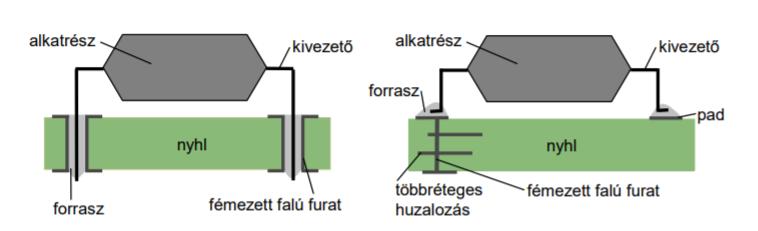

2 THT (Throug Hole Technology) méret, súly, költség, megbízhatóság megfelelő stabilitás a kivezetéseknél; 0,3 mm fúrás határ SMT (Surface Mounted Technology) 95% automatizálható beültetés

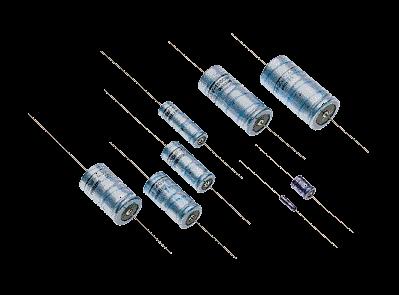

3 Alkatrésztípusok Hagyományos alkatrészek furaton átszerelt alkatrészek hosszú lábkivezetések Ez technológia elérte a határait méret, súly, költség és megbízhatóság tekintetében egyaránt

4 Alkatrésztípusok SM alkatrészek felületszerelt alkatrészek lábkivezetés nélkül is összes moduláramkörre szerelt alkatrészek viszonylatában eléri a 95%-ot

5 Ellenállás Kondenzátor Tekercs, transzformátor Alkatrész típusok Passzív alkatrészek Félvezetők - diszkrét félvezetők diódák (Zener, LED, kijelzők, dióda hidak) tranzisztorok (kis és nagy teljesítményűek) Tirisztor, triac,.. - integrált áramkörök Relék, optocsatolók Egyéb (rezgőkvarc, mechanikus alkatrészek, stb.) Kapcsolók, nyomógombok, csatlakozók, biztosítékok Aktív alkatrészek

6 Passzív alkatrészek

7 Ellenállások ÉRTÉK Teljesítmény Pontosság, tűrés Alapanyag Zaj Hőmérsékleti együttható Kivitel (furatszerelt, felületszerelt)

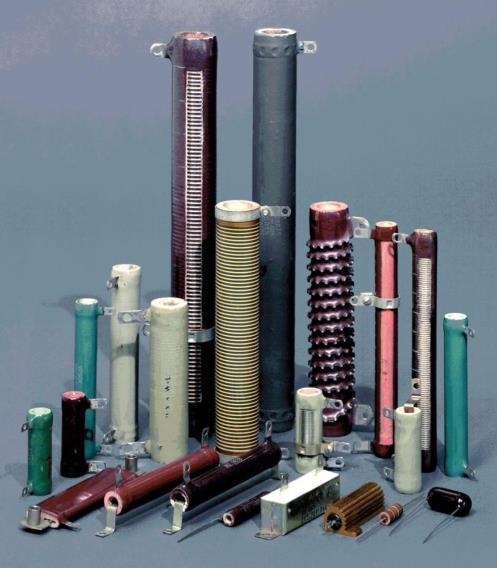

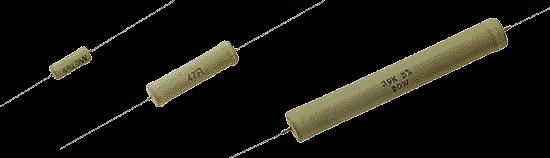

8 Ellenállások Megakadályozza az elektromos áramlást az anyagban (vezetőképesség) Állandó értékű ellenállások Huzalellenállás: kerámia hordozó, egyrétegű tekercs Szénréteg ellenállás: alumíniumoxid-kerámia hordozó, felgőzölt vékonyréteg Fémréteg ellenállás:alumíniumoxid hordozó, felgőzölt vékonyréteg, ill. felnyomtatott vastagréteg Kisméretű hengeres test, kétoldalt lábkivezetéssel Védőréteg, rajta az ellenálláskód Szabványos értéksorok, tűrés, terhelhetőség

9 Ellenállások jelölése Névleges érték, tűrés, teljesítmény, Umax Hőmérsékleti tényező, PTK, NTK J,K,M 5,10,20% B,C,D,F,G 0.1,0.25,0.5,1,2% szűktűrésű SMD 3 vagy 4 szám, tűrés 5%

10 A szabvány ellenállás sorok tűrései:e3: 50% tűrés (vicc kategória) E6: 20% tűrés (ez sem sokkal jobb) E12: 10% tűrés E24: 5% tűrés E48: 2% tűrés E96: 1% tűrés E192: 0.5, 0.25, 0.1% és még ennél is kisebb tűrés

11 E12 sor:1.0, 1.2, 1.5, 1.8, 2.2, 2.7, 3.3, 3.9, 4.7, 5.6, 6.8 és 8.2

12 Ellenállások színkódolása = 47,5 kω Színek Értéksávok Szorzósáv Ω Tűr éssáv ±% ezüst x10-2 = 10m 10 arany x10-1 = 100m 5 fekete 0 0 x10 0 = 1 1 barna x10 1 = 10 2 piros x10 2 = 100 narancs x10 3 = 1k sárga x10 4 = 10k zöld x10 5 = 100k 0,5 kék x10 6 = 1M 0,25 lila x10 7 = 10M 0,1 szürke x10 8 = 100M fehér x10 9 = 1G

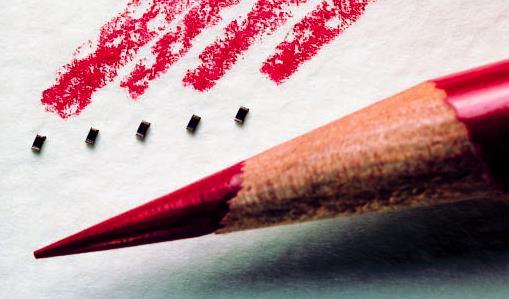

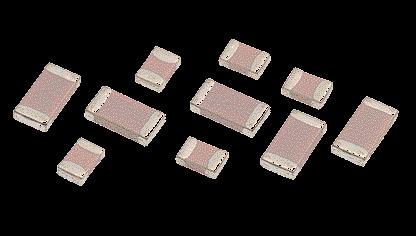

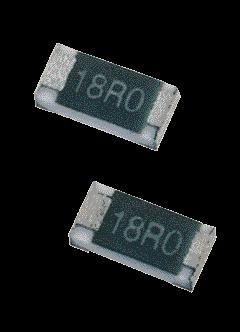

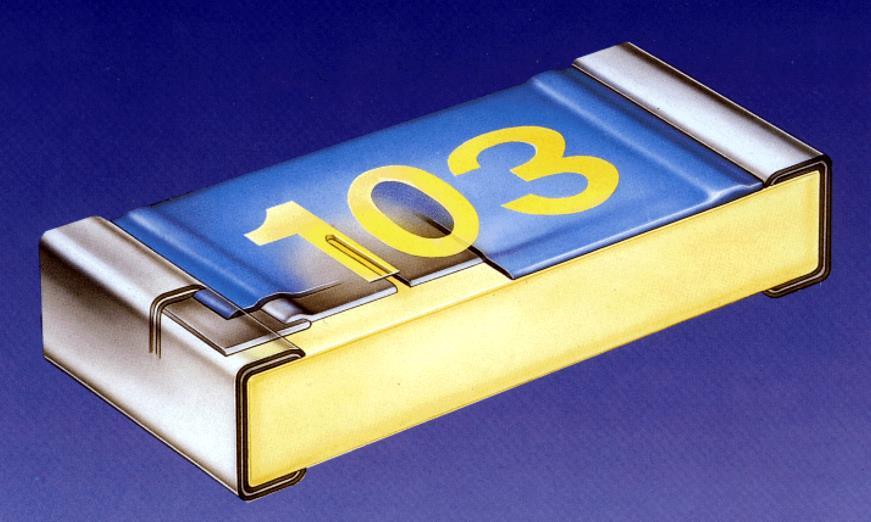

13 Felületszerelt ellenállások

14 Felületszerelt ellenállások A furatba való ültetésnél egyszerűbb, olcsóbb és helytakarékosabb technológia a felületszerelés. Ebben a technológiában az alkatrész tokján lévő forraszfelületek vagy kis tappancsok szolgálnak az elektromos bekötésre és az alkatrész mechanikai rögzítésére is. A hordozón (PCB) furat nélküli pad-ekre ültetjük az alkatrészt.

15 Felületszerelt ellenállások Állandó értékű SM ellenállások Szigetelő üveg vagy kerámiahordozó felgőzölt vékonyréteg felnyomtatott és beégetett vastagréteg Kis méretű, lapos hasáb egyik hasáblap => ellenállásréteg kontaktusok a két szélen Védőréteg Értéksorok (szabványos), terhelhetőség

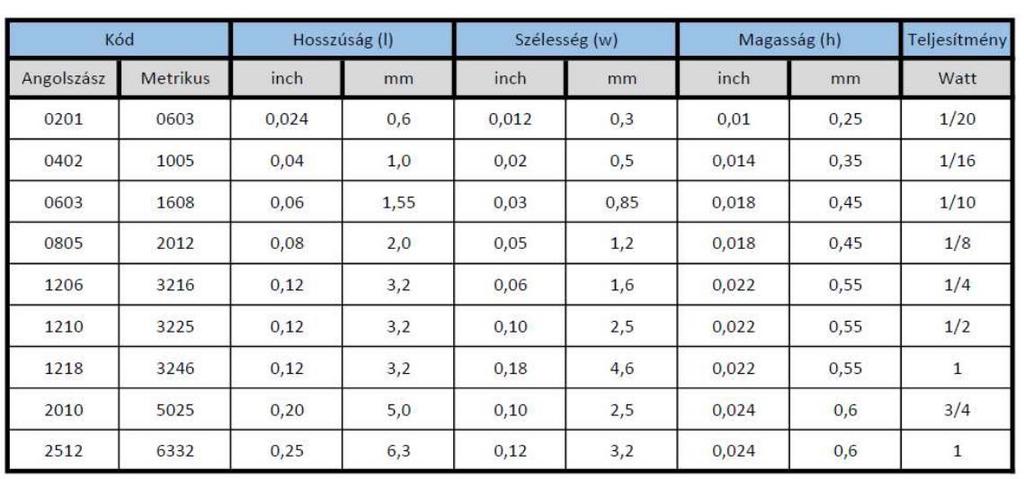

16 SMD ellenállások feliratai R = számérték szorzó Pl.: 222 >> Ω A következő méretű chip-ellenállások a legelterjedtebbek: Méret: 0201, 0402, 0603, 0805, 1206, 1210, 2010, 2512, 3616, 4022 Teljesítmény kb.: 0402(1/16W), 0603(1/10W), 0805(1/8W), 1206(1/4W), 1210(1/3W), 2010(3/4W), 2512(1W), 3616(2W), 4022(3W) Tolerancia: 0.1%, 0.5%, 1%, 5%

17

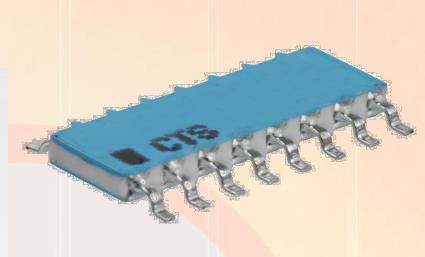

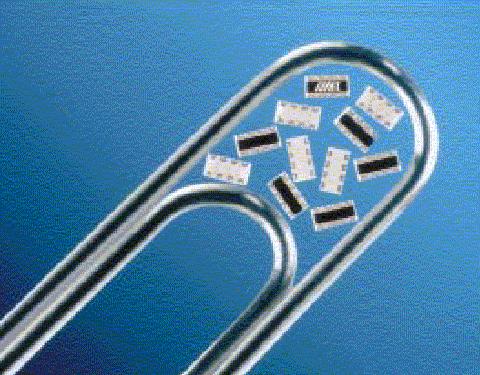

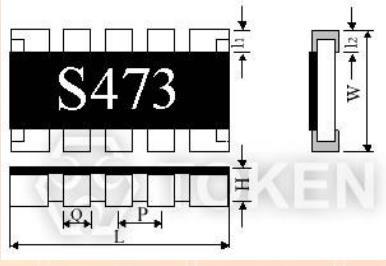

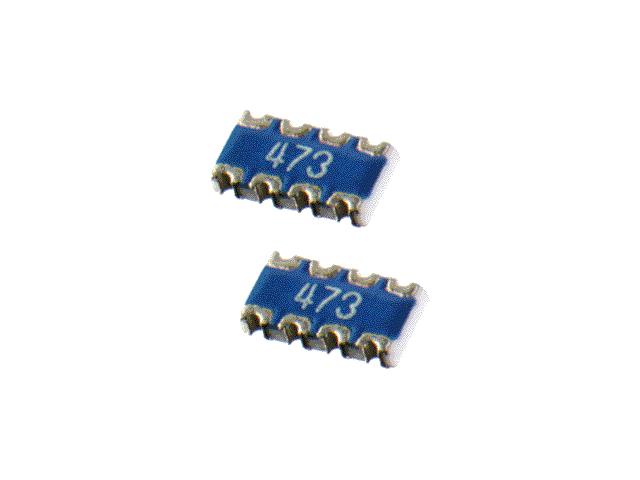

18 Felületszerelt ellenállások Állandó értékű SM ellenálláshálózatok

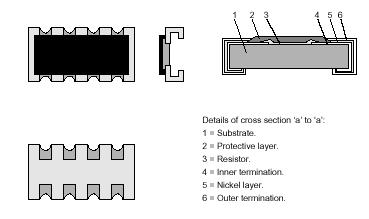

19 Felületszerelt ellenállások Állandó értékű SM ellenálláshálózatok

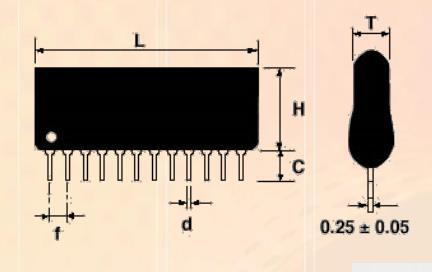

20 SM ellenálláshálózatok

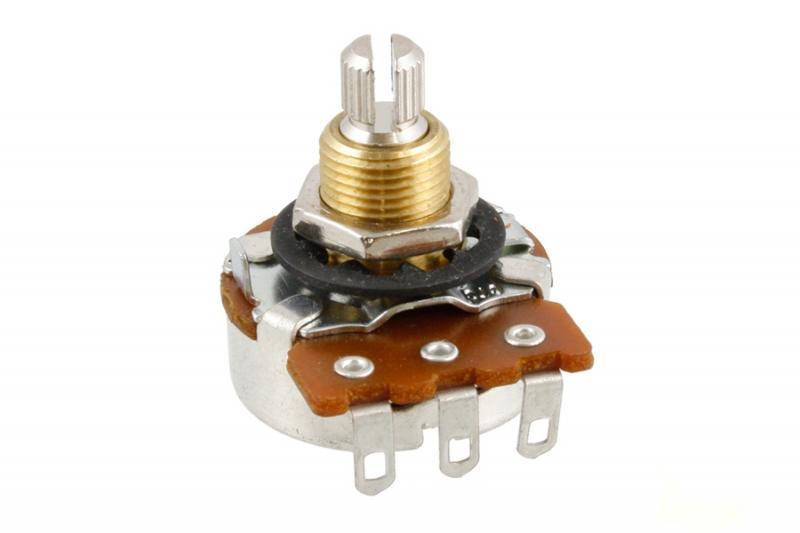

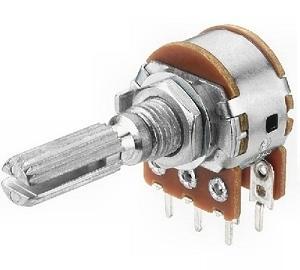

21 Változtatható értékű ellenállások (Potenciométerek) Lineáris (általános célra) Logaritmikus (hangerőszabályozáshoz) sztereo-potméter Kiviteli forma: Csavarógombos Trimmer Teljesítményük: általában kicsi!

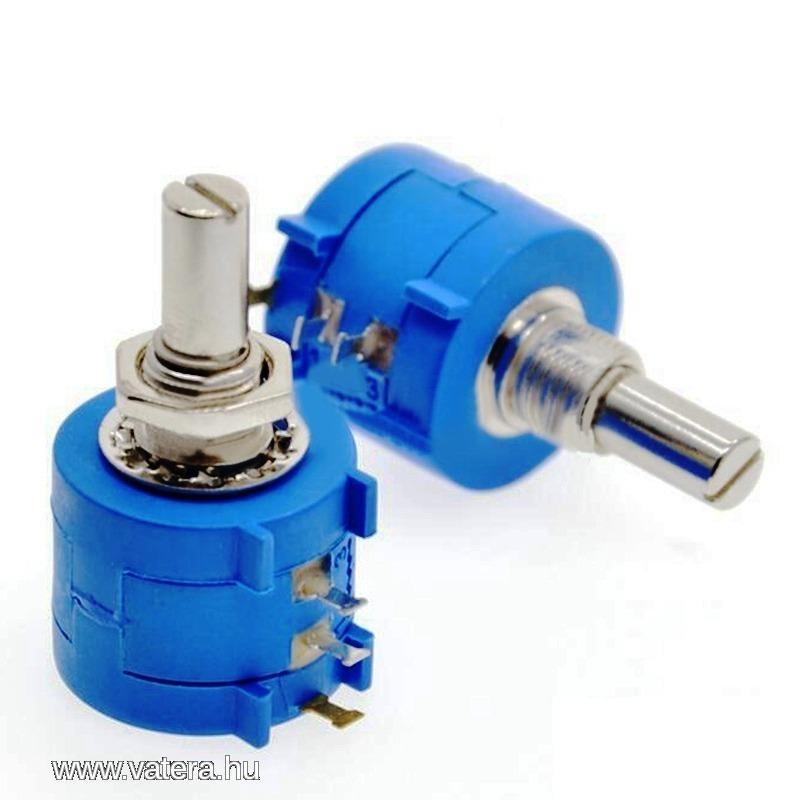

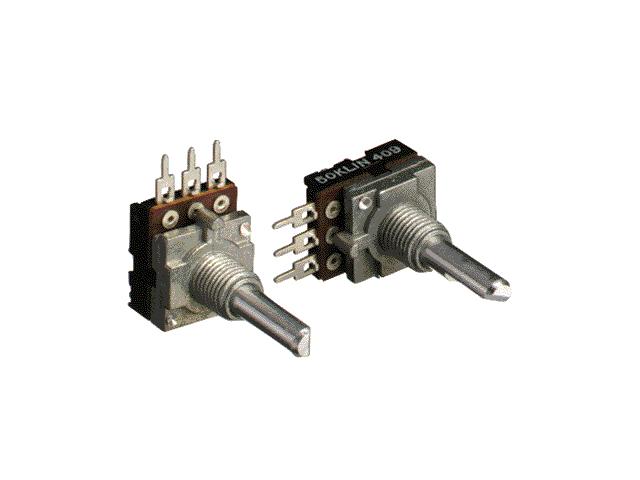

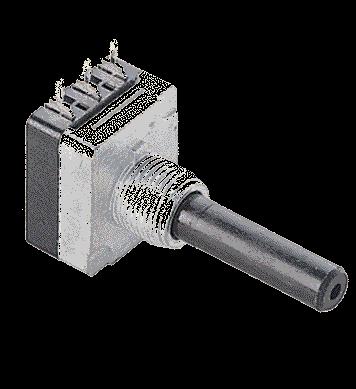

22 Változtatható értékű ellenállások Mechanikus állítás Hengeres vagy tömb test, alul lábkivezetéssel elején állítóegységgel Huzal, szénréteg Szabványos értékek, tűrés, terhelhetőség

23

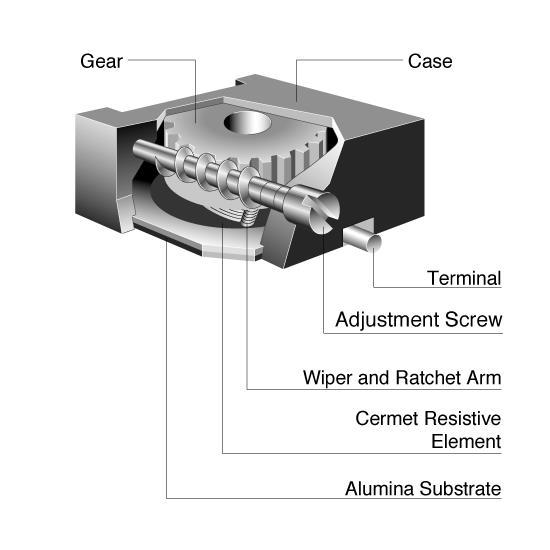

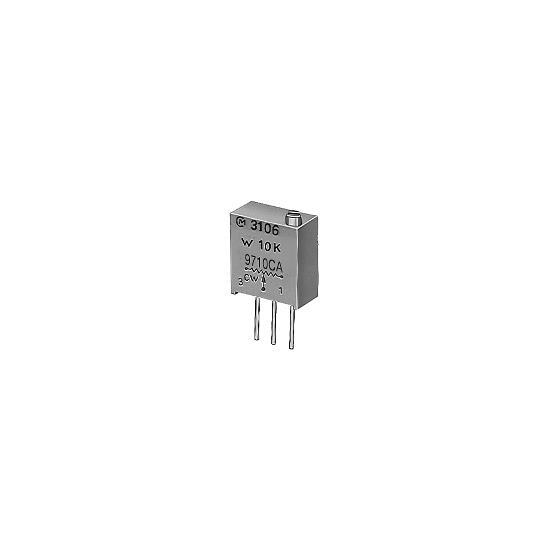

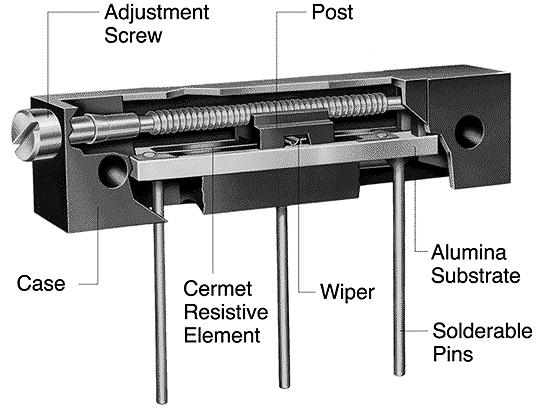

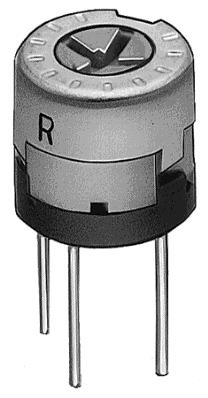

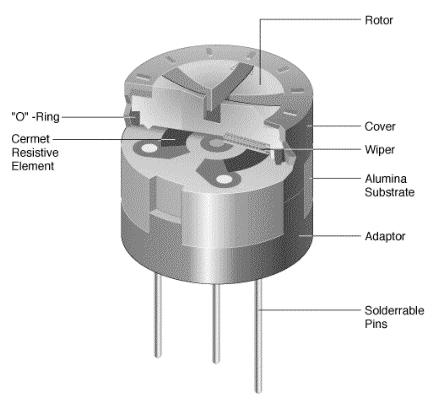

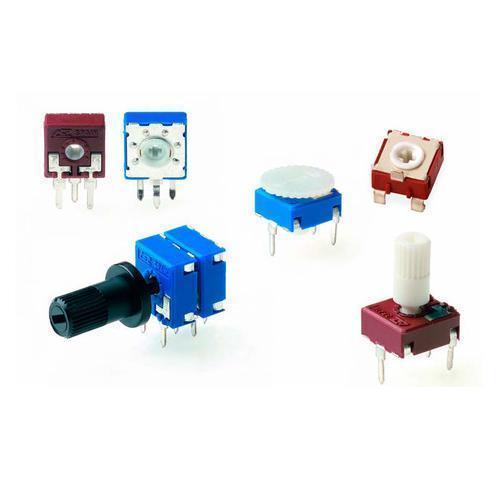

24 Változtatható értékű ellenállások Mechanikus állítás Trimmer-potenciométerek Hengeres test, alul lábkivezetéssel elején/tetején állítóegységgel Szabványos értékek, tűrés, terhelhetőség

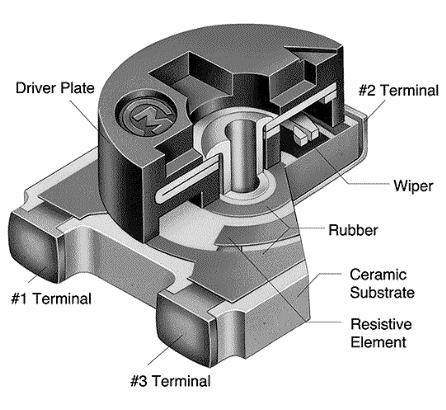

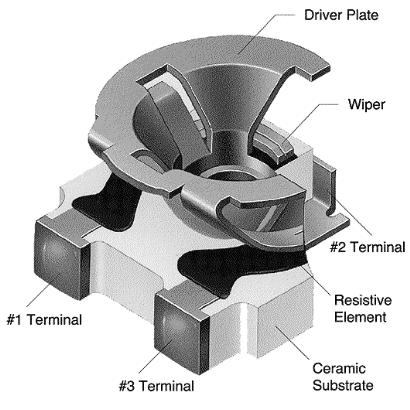

25 Változtatható értékű SM ellenállások SM trimmer-potenciométerek

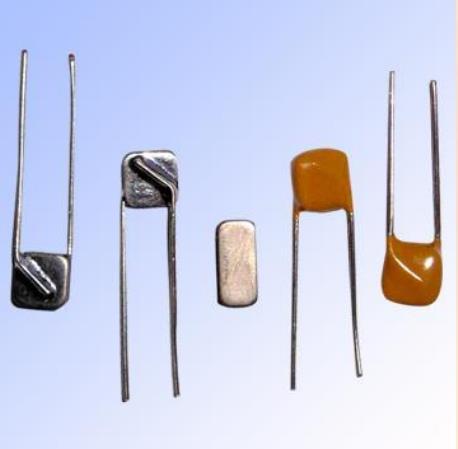

26 Termisztorok Pozitív (PTC), vagy negatív (NTC) termikus együtthatójú ellenállások

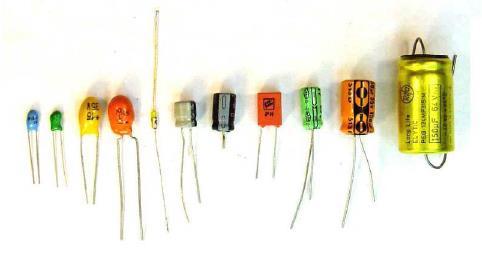

27 Kondenzátorok ÉRTÉK (névleges kapacitás) Névleges feszültség Pontosság, tűrés Alapanyag (diel., fegyv.) Veszteségi tényező Frekvenciatartomány Polarizált/nem polarizált Maximális váltakozó áram Maximális hőmérséklet Kivitel (furatszerelt, felületszerelt)

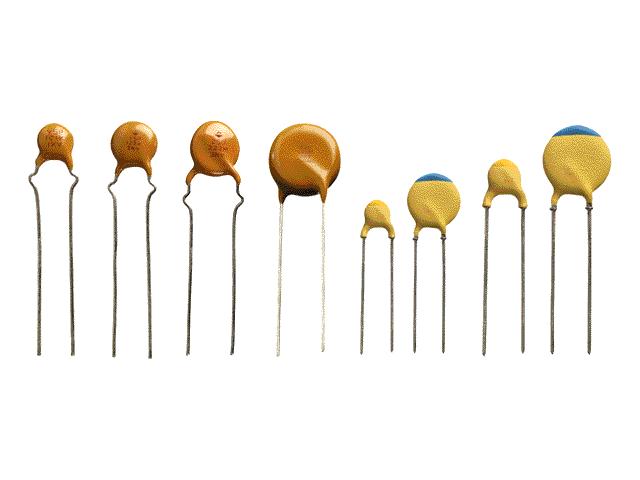

28 Kerámia kondenzátorok Kerámia dielektrikum (szigetelő) Védőréteg Értéksorok (szabványos), feszültségérték Nagyfrekvencián alkalmazhatók Viszonylag kis kapacitásúak (pf-nf) Nem polarizáltak Kis soros ellenállásúak Furat- és felületszerelt kivitelben is kaphatók Alkalmazási terület: Tápfeszültség nagyfrekvenciás szűrése

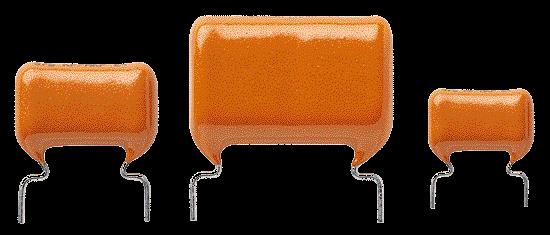

29 Tömb kondenzátorok Polipropilén, fémezett poliészter és polipropilénfémfólia anyagból Védőréteg Értéksorok (szabványos), feszültségérték

30 Elektrolit kondenzátorok Nagy kapacitásérték (tip. nf uF ) Kisfrekvenciásak (tipikusan hangfrekvencia) Polarizáltak Fontos a maximális működési hőmérséklet! Alkalmazási terület: Hangfrekvenciás átvitel (DC leválasztás) Energiatárolás (tápok pufferei) Kisfrekvenciás szűrés Elektrolit dielektrikum (szigetelő) Elektródák közötte Kis méretű, hengeres kontaktusok az alján Védőréteg => alumínium ház Értéksorok (szabványos), feszültségérték

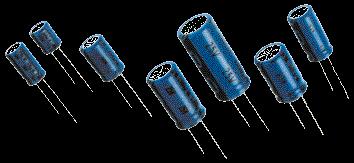

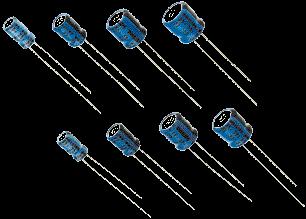

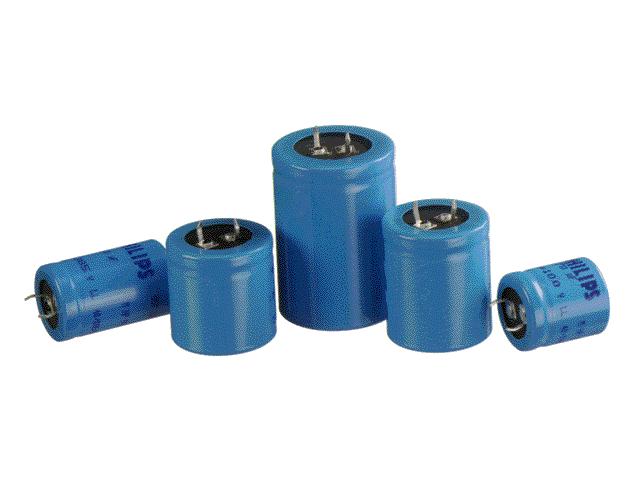

31 Alumínium elektrolit kondenzátorok

32 Tantál kondenzátorok Tantalium dielektrikum Tantalium elektróda Kis méretű, csepp alakú kivezetések az alján Védőréteg Értéksorok (szabványos), feszültségérték

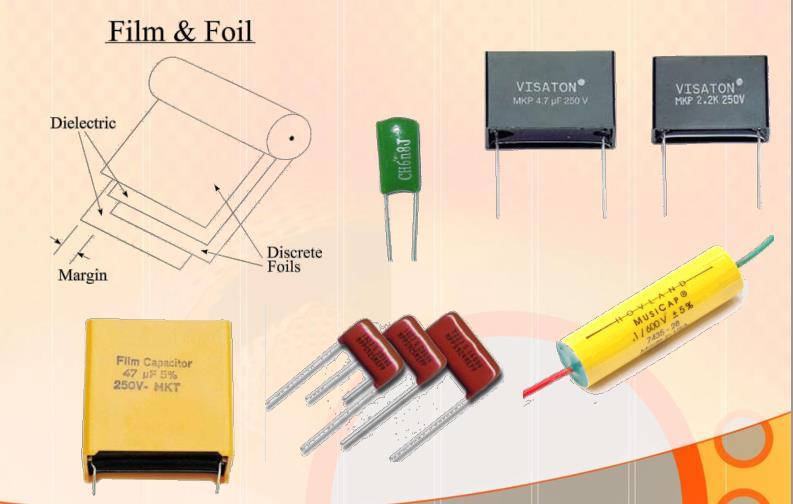

33 Fóliakondenzátorok Értékük a pf uf tartományban van Nem polarizáltak Közepes-nagyfrekvenciásak Kis veszteségűek! Viszonylag nagy méretűek Nagy feszültségre is készülnek Nagy váltakozó áramot elviselnek Alkalmazási területek: Jelfeldolgozás Nagyfesz. szűrők, leválasztók

34 Trimmer kondenzátorok Dielektrikumuk levegő, kerámia vagy műanyag Hangolásra használatosak, pl. rádiótechnikában Értékük néhány pf

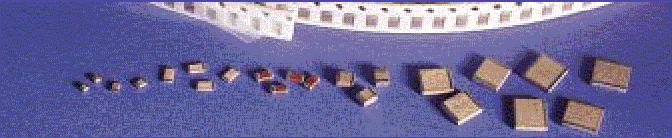

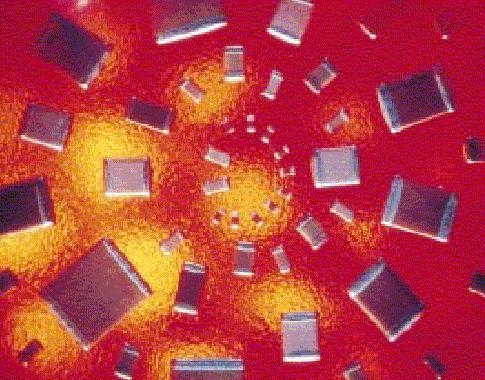

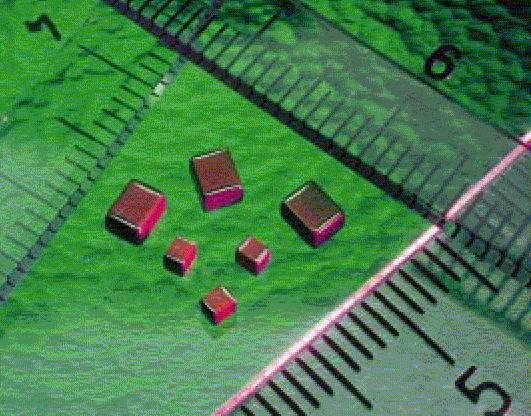

35 SM kondenzátorok

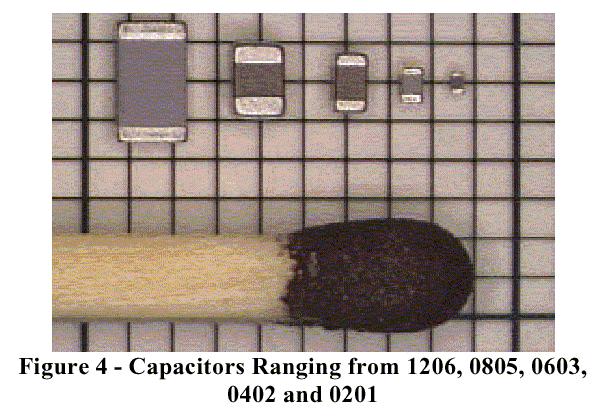

36 SM kondenzátorok

37 SM kondenzátorok Kerámia dielektrikum (szigetelő) Elektródák közötte Kis méretű, lapos hasáb kontaktusok a két szélen Védőréteg => maga a dielektrikum Értéksorok (szabványos), feszültségérték C = számérték szorzó Pl.: 223 >> pf

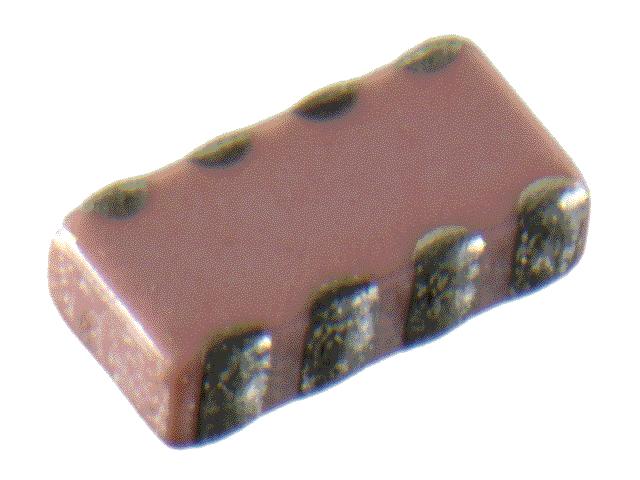

38 SM kondenzátorok Blokk-kondenzátor hálózatok Kerámia dielektrikum (szigetelő) Elektródák közötte Kis méretű, lapos hasáb kontaktusok a két szélen Védőréteg => maga a dielektrikum Értéksorok (szabványos), feszültségérték

39 Blokk kondenzátor hálózatok

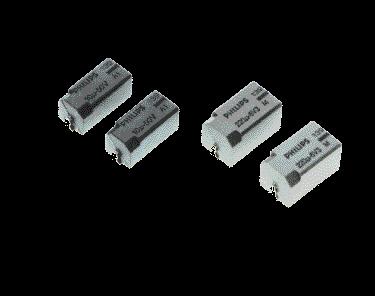

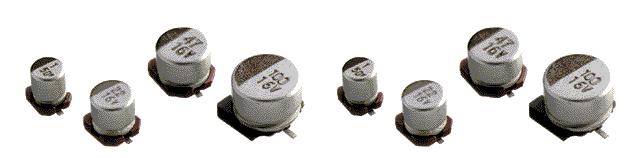

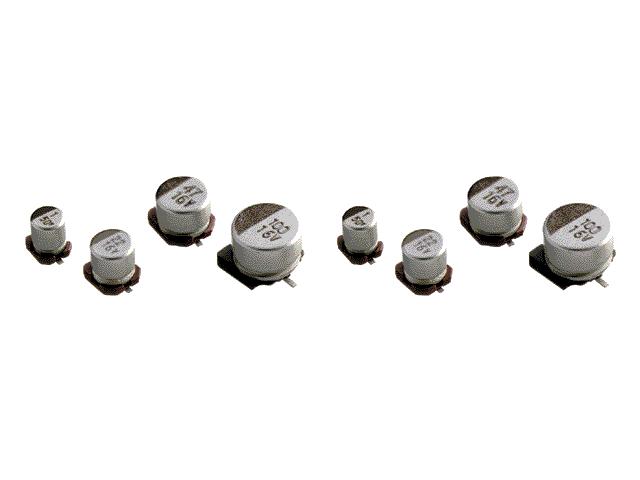

40 SM elektrolit kondenzátorok Elektrolit dielektrikum (szigetelő) Elektródák közötte Kis méretű, hengeres kontaktusok az alján Védőréteg => alumínium ház Értéksorok (szabványos), feszültségérték

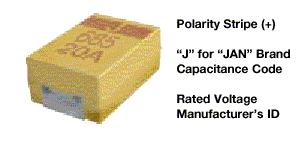

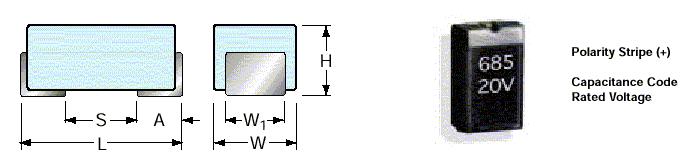

41 SM tantál kondenzátorok Kis méretű hasáb kontaktusok a két oldalon Védőréteg => műanyag ház Értéksorok (szabványos), feszültségérték!

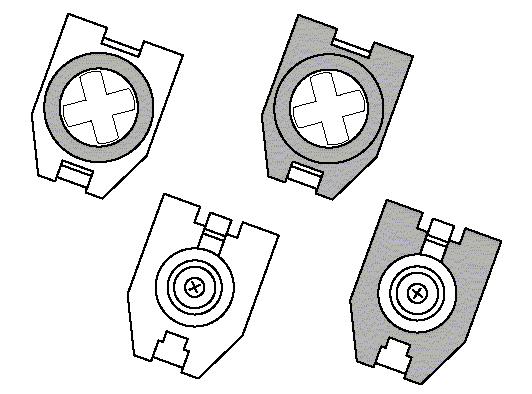

42 SM trimmer kondenzátorok

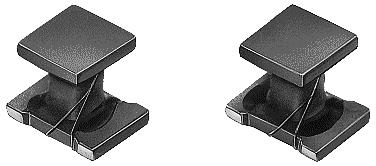

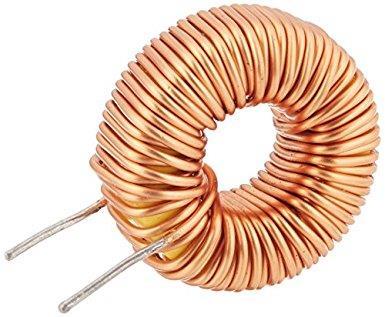

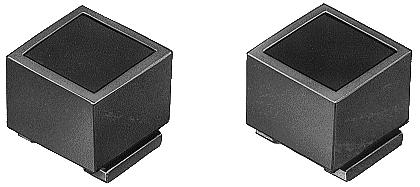

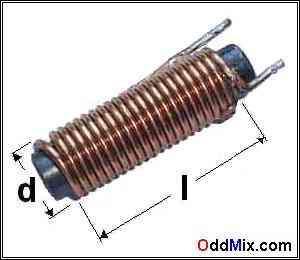

43 Tekercsek, ferritek Hagyományos felépítésben Kivezetések oldalt Lég- és vasmagos és ferrit magos Pontos érték: hangolható (ferro-,para,- dia- mágneses csavar ) Szigetelt vezetékből, öntartó Csak mikroinduktivitások gyárilag

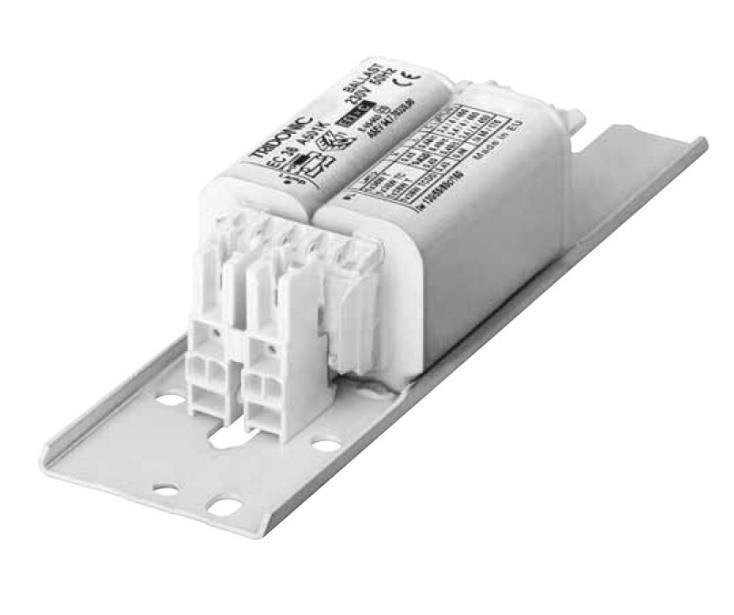

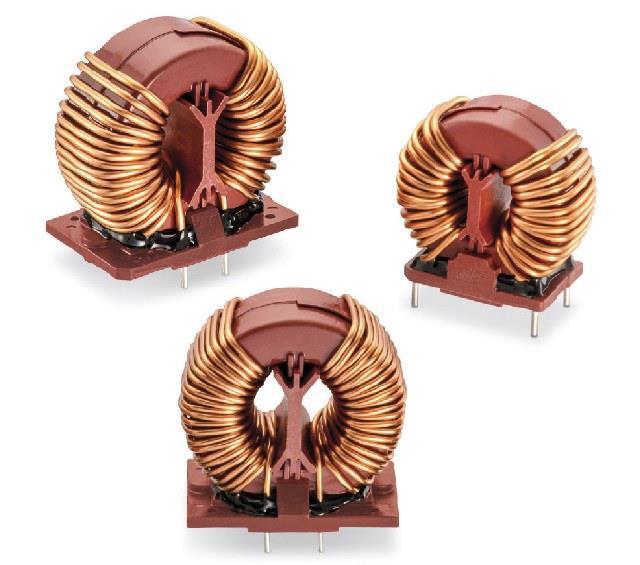

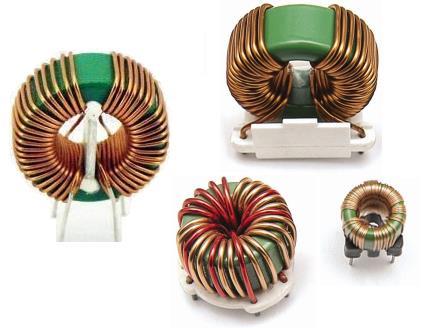

44 Fojtótekercsek A tekercs belseje általában ferritmaggal van kitöltve, ennek célja a nagyobb induktivitás elérése A vasanyag hátránya azonban, hogy veszteségforrás korlátozza a maximális frekvenciát nemlineáris telítődik (nagyobb fojtóknál számottevő a súly) Alkalmazási területek: Zavarszűrés Kapcsolóüzemű konverterek (tápegységek) LC-szűrői Áramkorlátozó fojtók teljesítményelektronikában (pl. kompakt fénycsövek) A magok általában porkohászati úton előállított ferritek, újabban ún. beépített légréssel

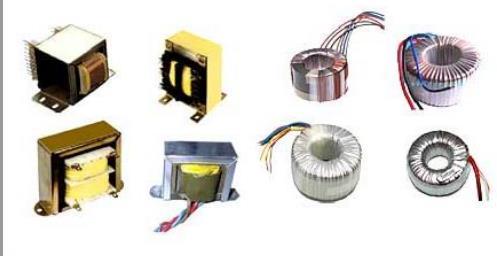

45 Transzformátorok Energiaátviteli transzformátorok

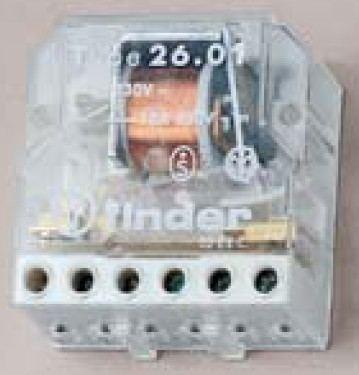

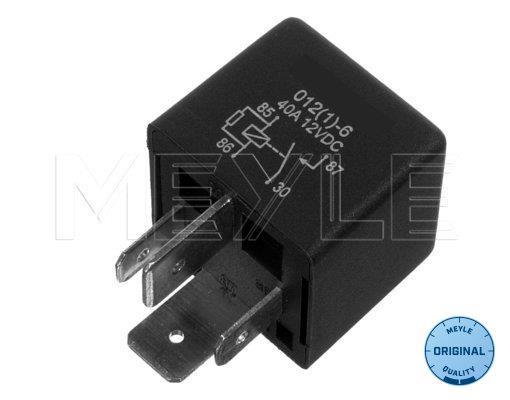

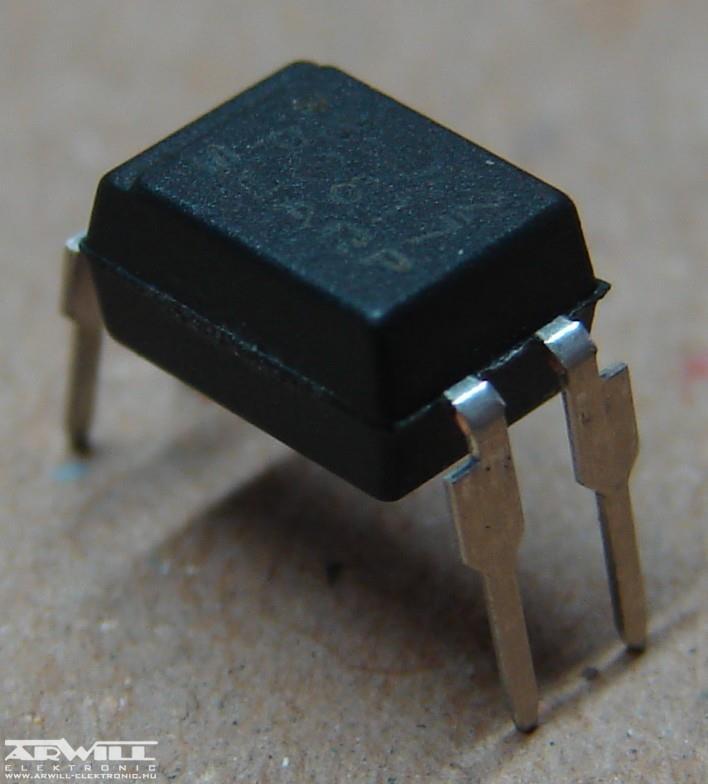

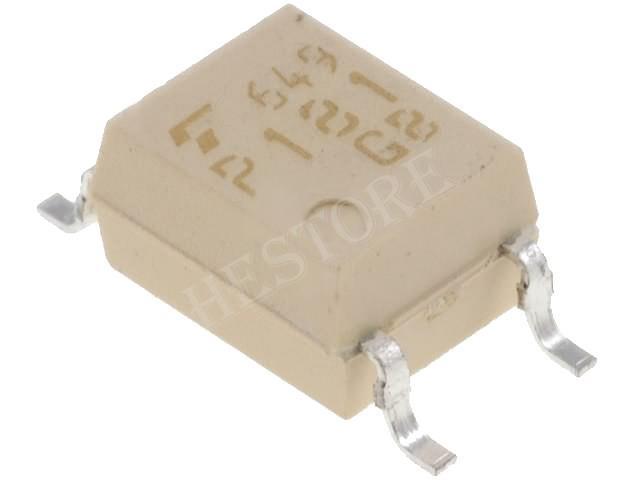

46 Relék, optocsatolók

47 Aktív alkatrészek

48 Áttekintés Diszkrét félvezetők Diódák Tranzisztorok Integrált áramkörök Tokozások fajtái

49 Diódák Két kivezetéssel rendelkeznek Különböző teljesítmények (kisjelű ill. nagyáramú diódák) Diódahidak -> 4 db dióda egy tokban

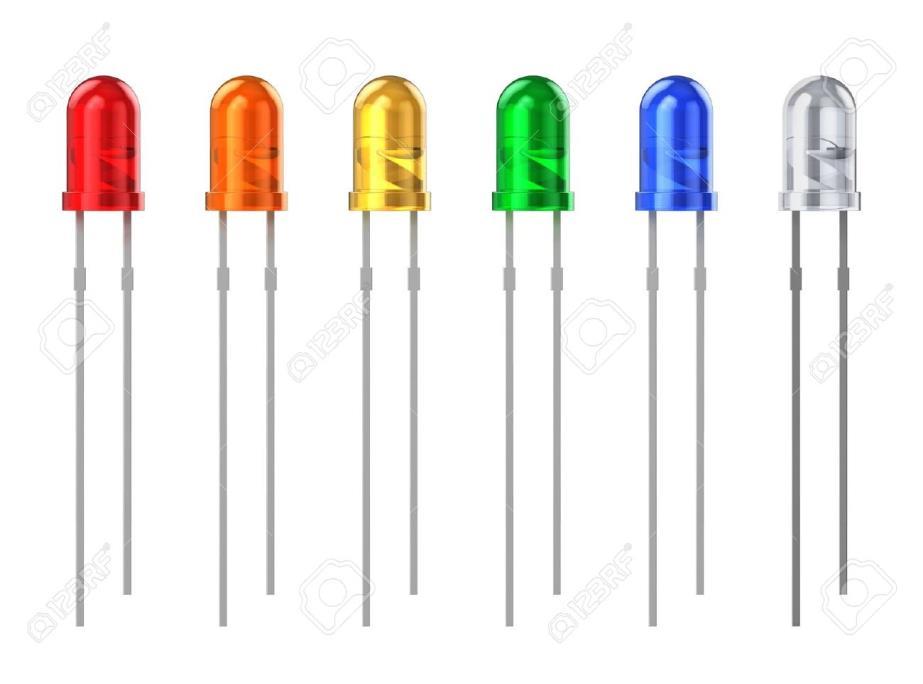

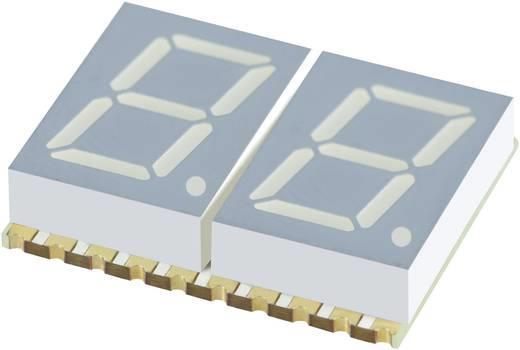

50 LED-ek, kijelzők

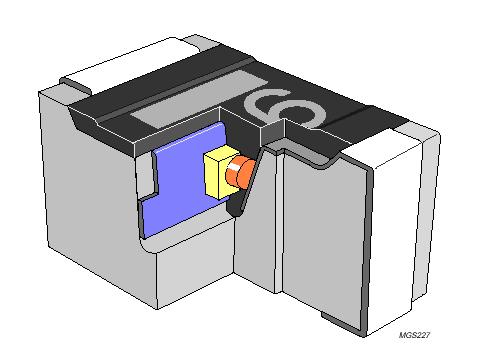

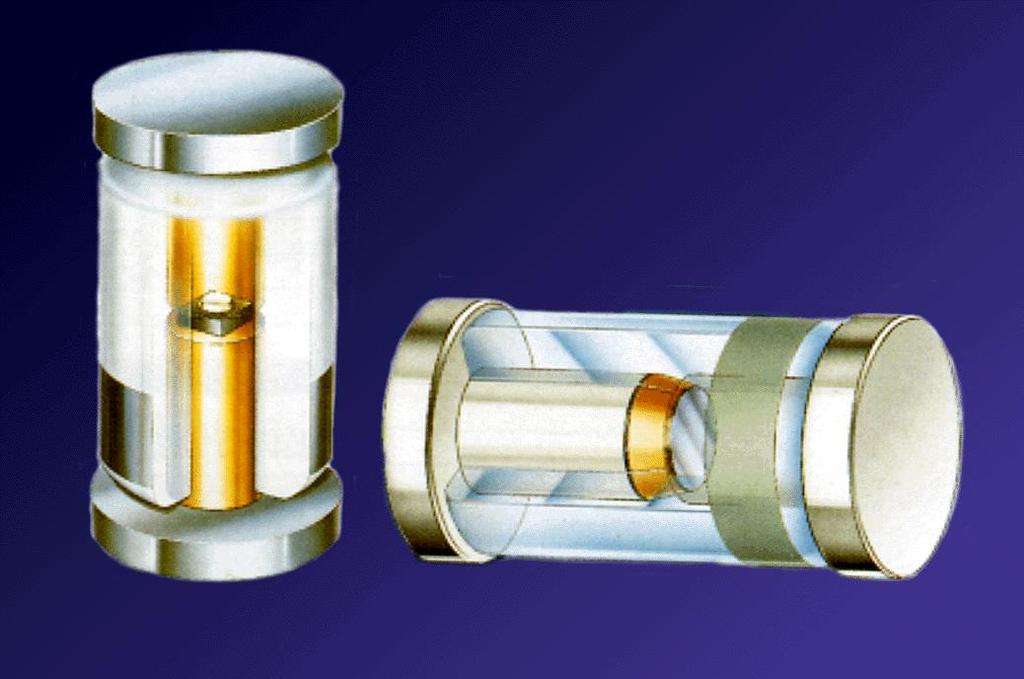

51 SM diódák Általában két kivezetés SOD=Small Outline Diode Tokozások: MELF (SOD-80) SOD-110 D-PAK D2-PAK SOT 123, 323 SM LED-ek

52 Tranzisztorok Általában három kivezetés Tokozások: TO-3 TO-39 TO-3 TO-39 TO-220 TO-92 TO-247, stb. TO-32 TO-92 TO-220AB TO-247 TO-251 TO-264 TO-220 mod TO-218

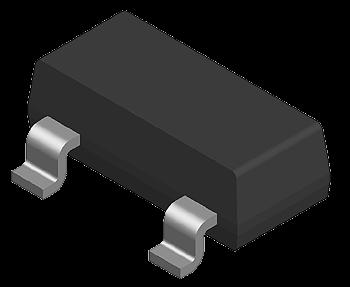

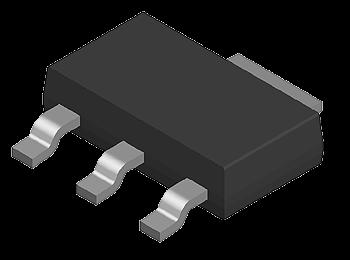

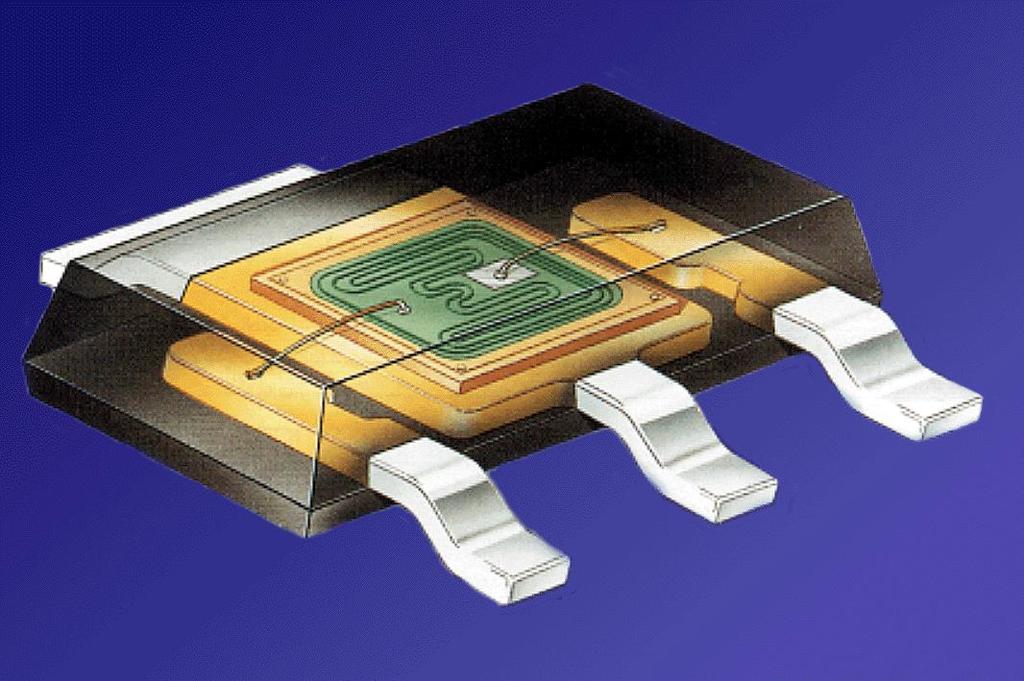

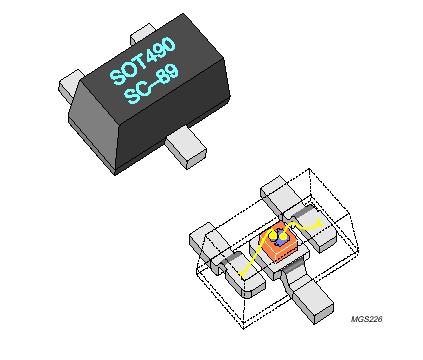

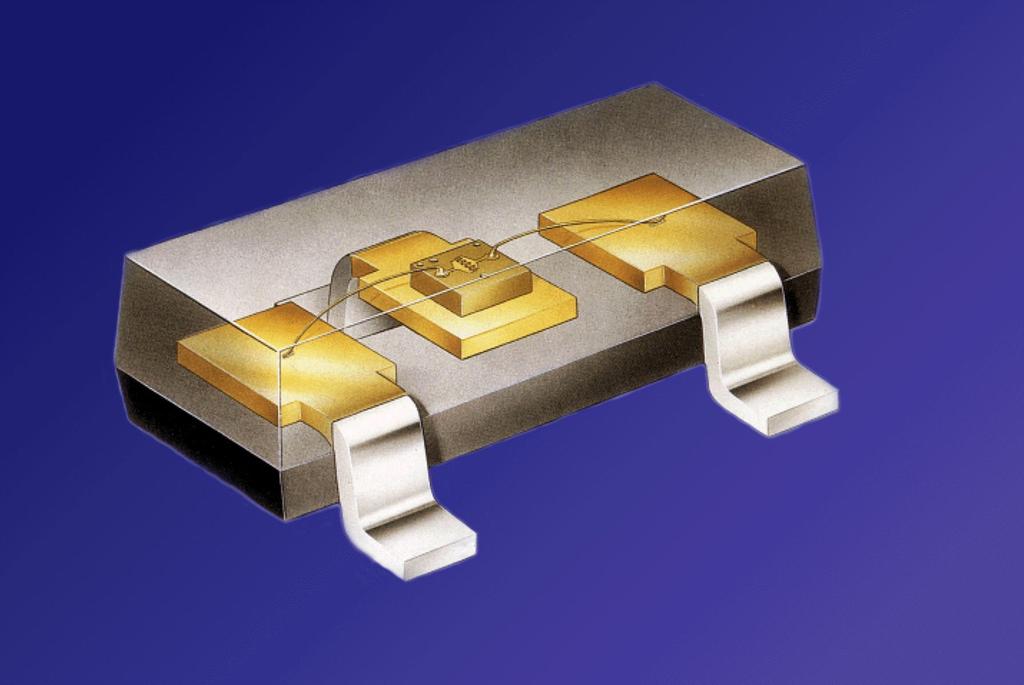

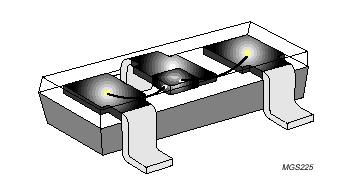

53 SM tranzisztorok Általában három kivezetés SOT=Small Outline Transistor Tokozások: SOT-23 SOT-223 SOT-490, stb.

54 Tranzisztorok

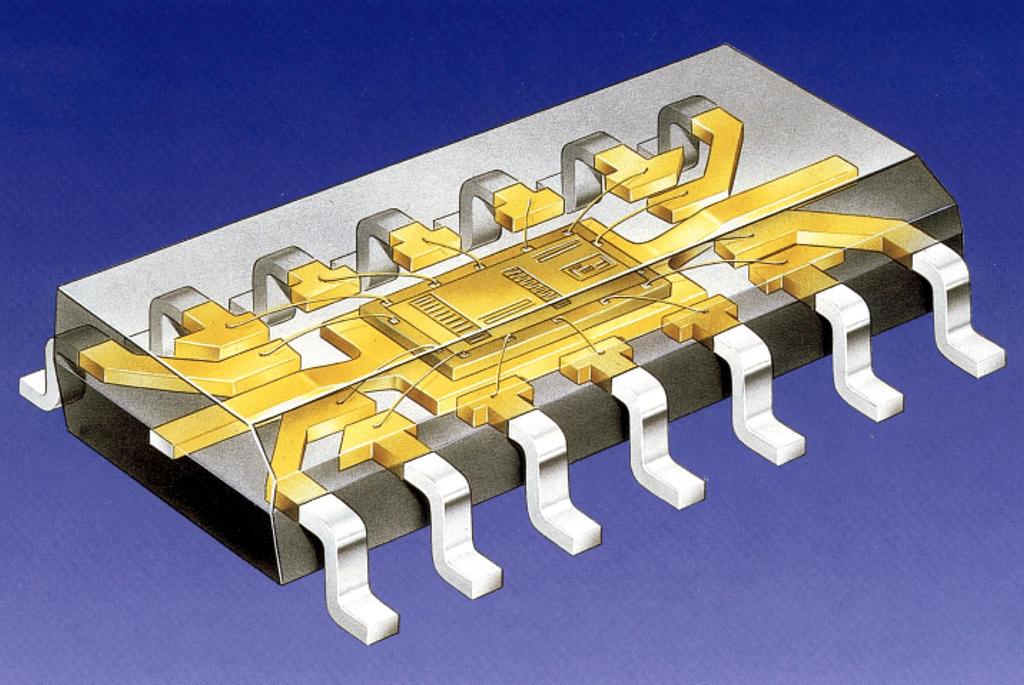

55 Integrált áramkörök Felépítés: Áramköri hordozó (szilícium lapka) Kivezetések a lábakhoz aranyhuzallal Tokozás - sokféle lehet Szilíciumlapka: Akár több millió alkatrész!!!

56 Integrált áramkörök

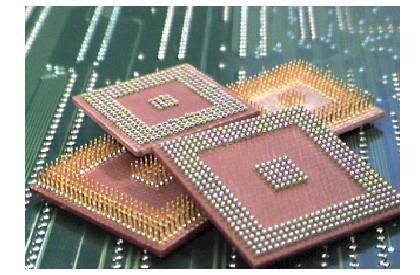

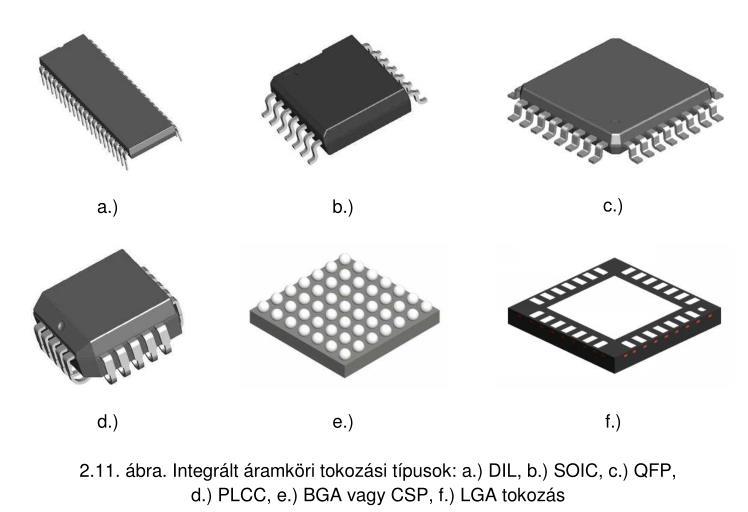

57 Integrált áramköri tokozási típusok

58

59 BGA tokozás kör alakú síkba csiszolt érintkezők a lapka alján gyártás utolsó fázisaként óngömböket visznek fel óngömbök száma db is lehet akár, átmérőjük, pedig általában 0,75mm A megbízható forrasztáshoz az egész áramköri lapkát a nyáklemezzel együtt fokon (ólommentes ú.n RoHS forrasztásnál, pedig ) kell tartani legalább másodpercig, ám az áramkör maximum 250 fokot visel el

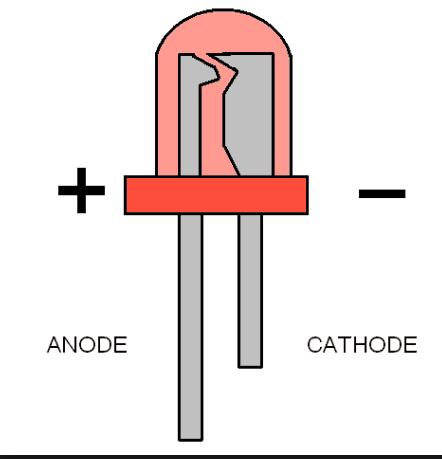

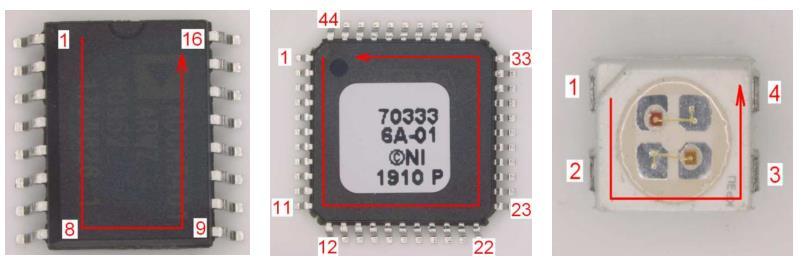

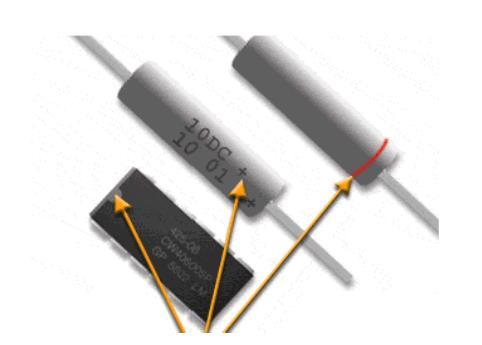

60 Polaritás jelölése, lábkiosztás Pöttyel, csíkkal vagy a pluszjellel (+). Egy A betűvel a pozitív kivezetés közelében. Számos SMT alkatrésznek ferdén le van vágva a pozitív vége

61 Egyéb alkatrészek

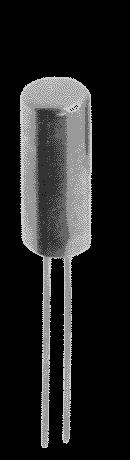

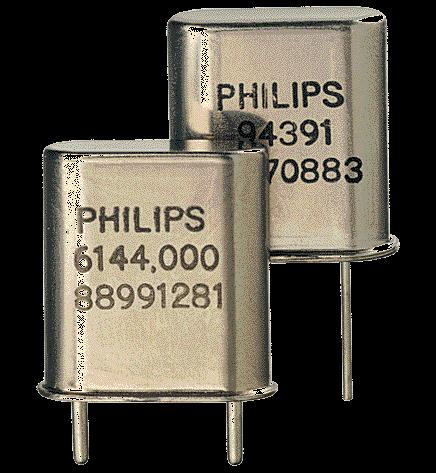

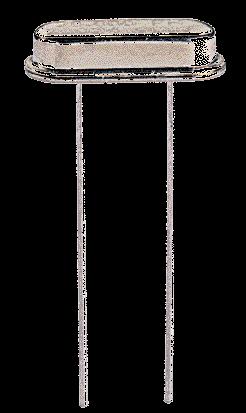

62 Rezgőkvarcok, rezonátorok Különböző frekvenciák Fémtokozás (árnyékolás)

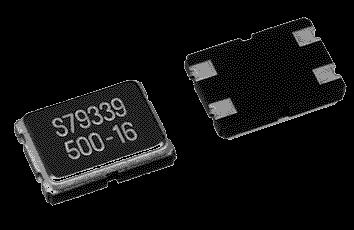

63 SM rezgőkvarcok, rezonátorok

64 Mechanikus alkatrészek Foglalatok IC foglalatok

65 Mechanikus alkatrészek Csatlakozók pl. Battery csatlakozó, SIM kártya csatlakozó, antenna csatlakozó

66 Mechanikus alkatrészek Csatlakozók

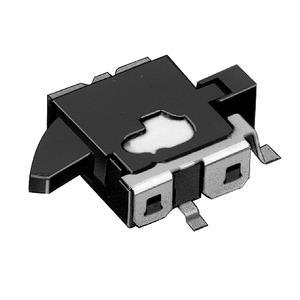

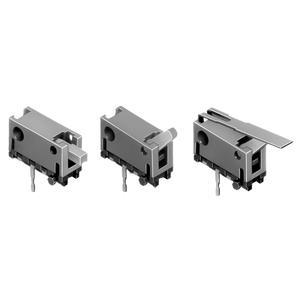

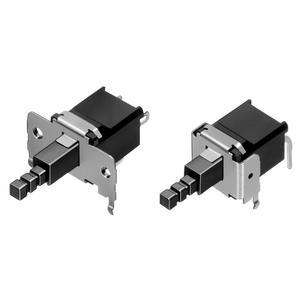

67 Elektromechanikus alkatrészek Kapcsolók Nyomógombok

68 A MŰSZAKI DOKUMENTÁCIÓ TÍPUSAI Tervezői dokumentáció: - blokkvázlat (tömbvázlat) - az elvi kapcsolási rajz - a programozási utasítás. Gyártási dokumentáció Felhasználói dokumentáció: - Telepítési előírások, kezelési utasítás - Műszaki leírás - Mérési utasítás - Javítási utasítás.

69 Gyártási dokumentáció - Alkatrészrajzok - Összeállítási rajzok - Kábelbekötési rajzok - A nyomtatott huzalozás rajzai - Darabjegyzékek - A nyomtatott huzalozás mesterfilmjei és gyártófilmjei - A nyomtatott lap felirati kliséje és gyártófilmje - Az előlapok felirati kliséi és gyártófilmjei - A szerelési utasítások.

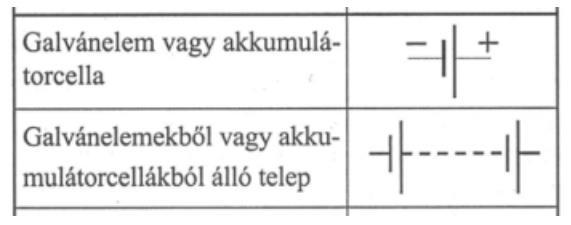

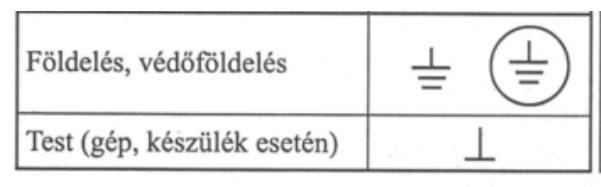

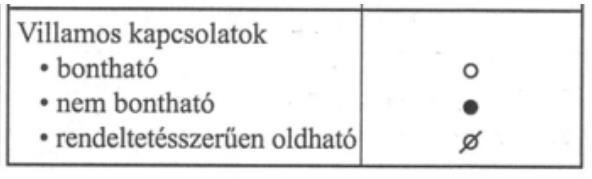

70 Villamos rajzjelek

71

72

73

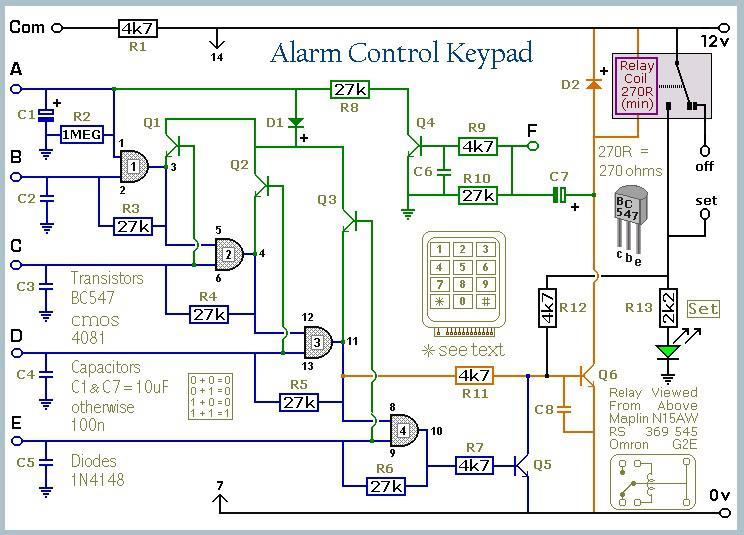

74

75

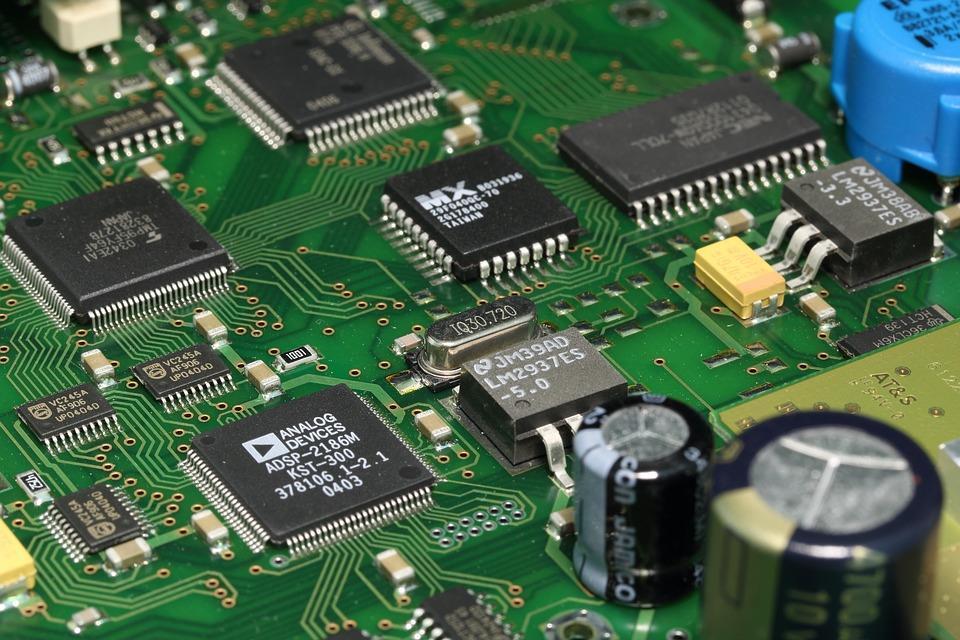

76

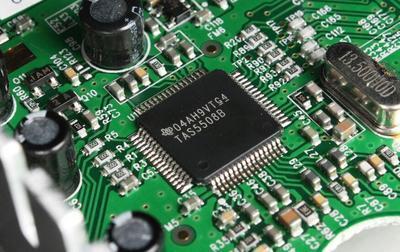

77

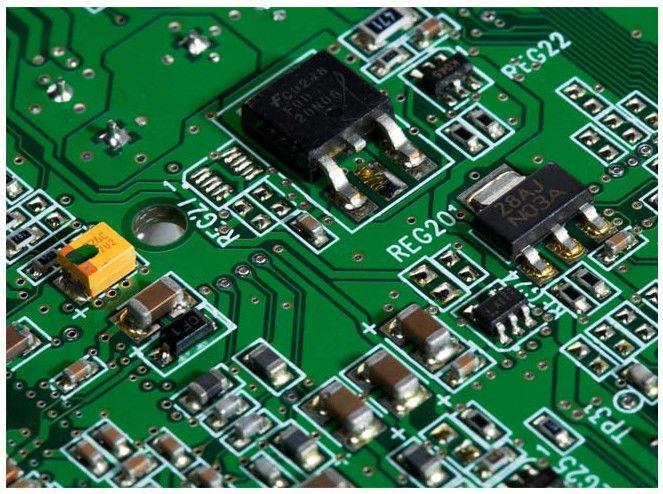

78

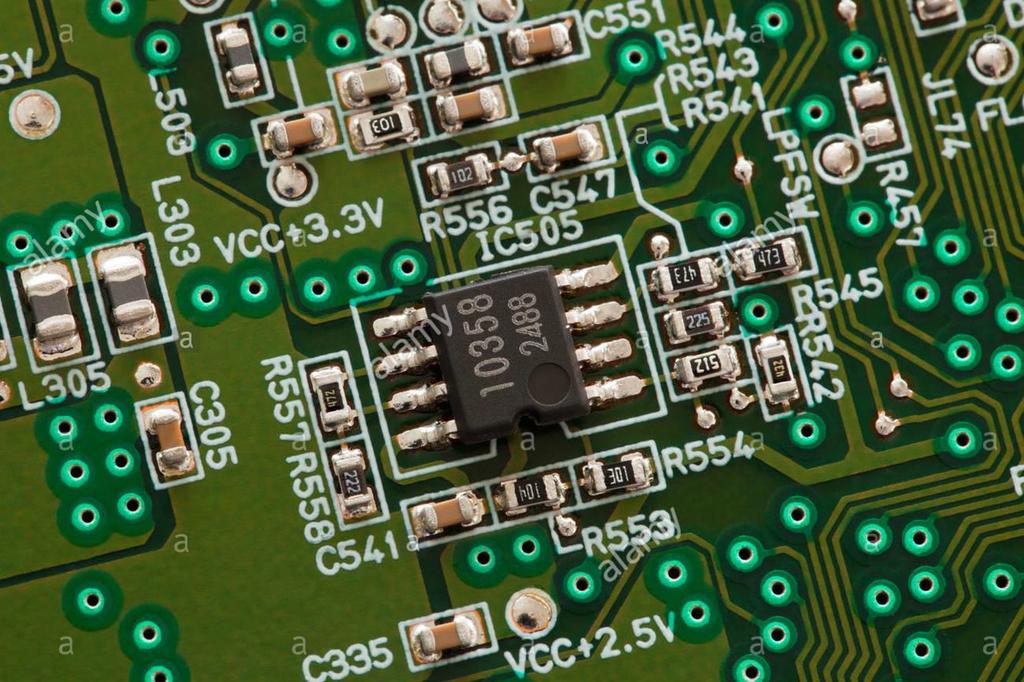

79

80
