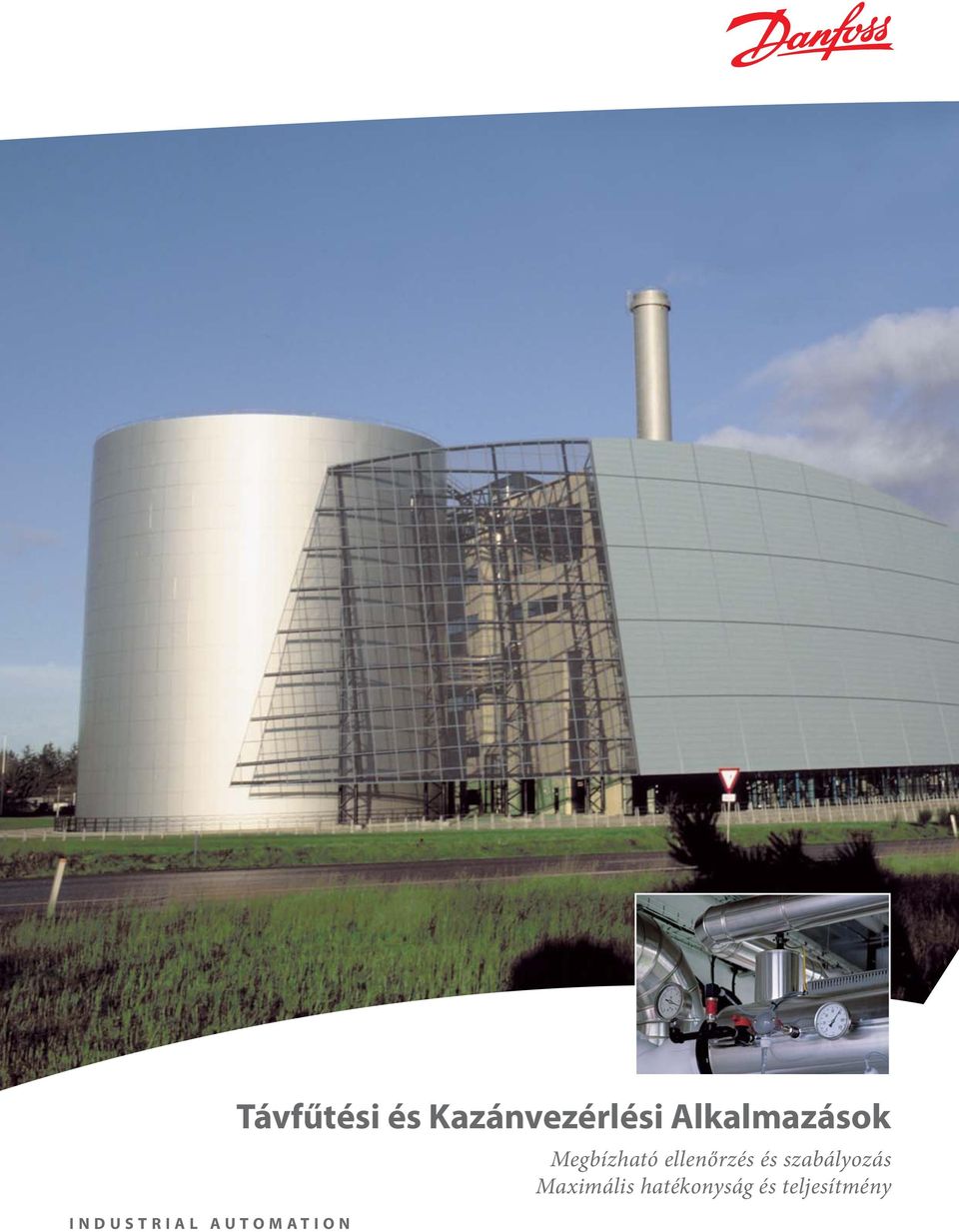

1 INDUSTRIAL AUTOMATION Távfűtési és Kazánvezérlési Alkalmazások Megbízható ellenőrzés és szabályozás Maximális hatékonyság és teljesítmény

2 Mi mindent tudunk a fűtésről, amire Önnek szüksége lehet. Megbízható vezérlőberendezések megbízha Bármely létesítmény csak a szabályozó és működtető berendezések optimális üzemképessége esetén üzemeltethető hatékonyan. A leállások és a normál üzemi ingadozásoknál nagyobb eltérések hatással vannak a minőségre, csökkentik a hatékonyságot, sőt a legrosszabb esetben lehetetlenné teszik a biztonságos üzemeltetést, vagy a berendezések károsodásához vezetnek. Mindezek elkerülhetők a Danfoss termékeinek használatával. A Danfoss az igényes ipari vezérlőberendezések széles körben ismert gyártója, mely már több mint 70 éve a felhasználók megbízható partnere. A Danfoss Industrial Automation részlege átfogó megoldásokat biztosít Vevői számára segítséget nyújtva az üzembe helyezési, üzemeltetési és karbantartási feladatokhoz. Bármire legyen is szükség hatékonyságot növelő, költségeket csökkentő vagy minőséget javító szabályozó berendezésekre termékeinkkel garantáltan segíteni tudunk a vállalkozások egyedi igényeinek kielégítésében. Danfoss szaktanácsadás és színvonalas termékek: ez a tökéletes párosítás A Danfoss magas minőségű termékei és a Danfoss által biztosított szaktanácsadás az alábbiakat nyújtja: Robusztus felépítés Megbízhatóság, kompromisszumok nélkül Hosszú távú stabilitás Rugalmas csapatmunka Mivel tisztában vagyunk azzal, hogy a komponensek és a részegységek cseréje költséges és időrabló feladat, a Danfoss szabályozó berendezéseit hosszú hasznos élettartamra tervezzük, ezáltal idő és pénz takarítható meg.

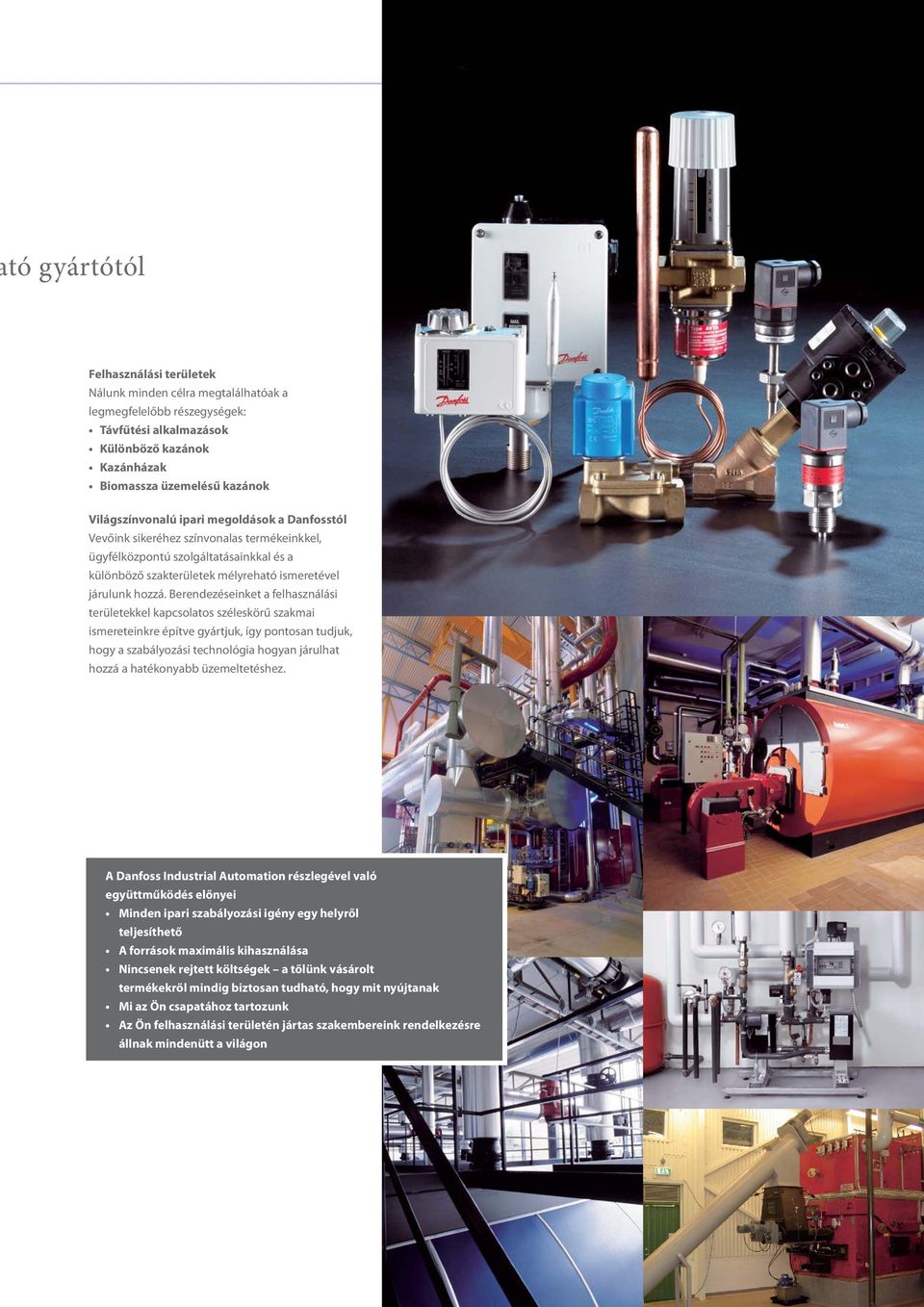

3 tó gyártótól Felhasználási területek Nálunk minden célra megtalálhatóak a legmegfelelőbb részegységek: Távfűtési alkalmazások Különböző kazánok Kazánházak Biomassza üzemelésű kazánok Világszínvonalú ipari megoldások a Danfosstól Vevőink sikeréhez színvonalas termékeinkkel, ügyfélközpontú szolgáltatásainkkal és a különböző szakterületek mélyreható ismeretével járulunk hozzá. Berendezéseinket a felhasználási területekkel kapcsolatos széleskörű szakmai ismereteinkre építve gyártjuk, így pontosan tudjuk, hogy a szabályozási technológia hogyan járulhat hozzá a hatékonyabb üzemeltetéshez. A Danfoss Industrial Automation részlegével való együttműködés előnyei Minden ipari szabályozási igény egy helyről teljesíthető A források maximális kihasználása Nincsenek rejtett költségek a tőlünk vásárolt termékekről mindig biztosan tudható, hogy mit nyújtanak Mi az Ön csapatához tartozunk Az Ön felhasználási területén jártas szakembereink rendelkezésre állnak mindenütt a világon

4 A ránk bízott Naš felügyelet pouzdan nadzor, mellett Önnek Vaš nincs mir miért i zadovoljstvo. aggódnia. Szabályozó berendezéseink a legszélsőségesebb körülmények között is megállják helyüket A szabályozó berendezésekkel kapcsolatban felmerülő problémák által okozott üzemzavaroknak és leállásoknak súlyosabb következményei is vannak, mint az a munka, amit a karbantartó személyzetnek jelentenek. Ezért egyértelmű számunkra, hogy Vevőinknek a lehető legmegbízhatóbb szabályozható eszközökre van szükségük, így olyan nyomástávadókat, hőmérséklet-érzékelőket, szelepeket, nyomás- és hőmérséklet-kapcsolókat kínálunk, melyek hosszú időn keresztül is megbízhatóan működnek. Ez is az egyik jele annak, hogy mindig odafigyelünk Vevőinkre. Távfűtési alközpontok Igény: Megbízható, automatikus víznyomás és hőmérséklet ellenőrzés a távfűtés zavartalan, fennakadástól mentes működéséhez. Amit a Danfoss Industrial Automation kínál Folyadékütésre érzéketlen nyomástávadók, melyekkel biztosítható a távfűtési rendszerben keringő víz nyomásának kiemelkedően pontos és megbízható mérésére. Hőmérséklet-érzékelők a vízhőmérséklet pontos, megbízható mérésére. Biztonsági tanúsítvánnyal rendelkező nyomásszabályozók a melegvíz pontos szabályozására. Mágnesszelepek a vízáramlás tökéletesen megbízható szabályozására. Gőzkazánok és vízmelegítők Igény: 100%-ban megbízható működés és biztonság az ipari és távfűtési rendszerekben használt melegvíz folyamatos biztosításához. Amit a Danfoss Industrial Automation kínál Biztonsági tanúsítvánnyal rendelkező nyomásszabályozók, melyekkel lehetővé válik a gőzkazánok és nagy nyomású vízmelegítők működésének pontos szabályozása, ugyanakkor megbízható hibajelző és biztonsági funkciók ellátására is alkalmasak. Folyadékütésre érzéketlen nyomástávadók, melyekkel biztosítható a kazánnyomás kiemelkedően pontos és megbízható ellenőrzése. Termosztátok a vízmelegítők és olajkazánok hőmérsékletének precíziós szabályozására. Hőmérséklet-érzékelők a vízhőmérséklet pontos, hosszú távú mérésére. Mágnesszelepek az áramló víz, levegő, olaj vagy gőz megbízható szabályozására. Segédenergiával működő, szennyeződésre nem érzékeny szelepek, melyek ideális megoldást jelentenek az optimális lefúvatási gyakoriság beállítására, a kazánban található szilárd részecskék koncentrációjának csökkentéséhez, illetve leürítéshez. Az optimális lefúvatási gyakoriság megtalálásával jelentősen csökkenthető az energiaveszteség is. Kazánhelyiségek berendezései és felszerelései Igény: Gőzzel és forró vízzel működő berendezések, hőcserélők és a tápvíz tisztítására szolgáló berendezések megbízható és pontos felügyeletére alkalmas megoldások.

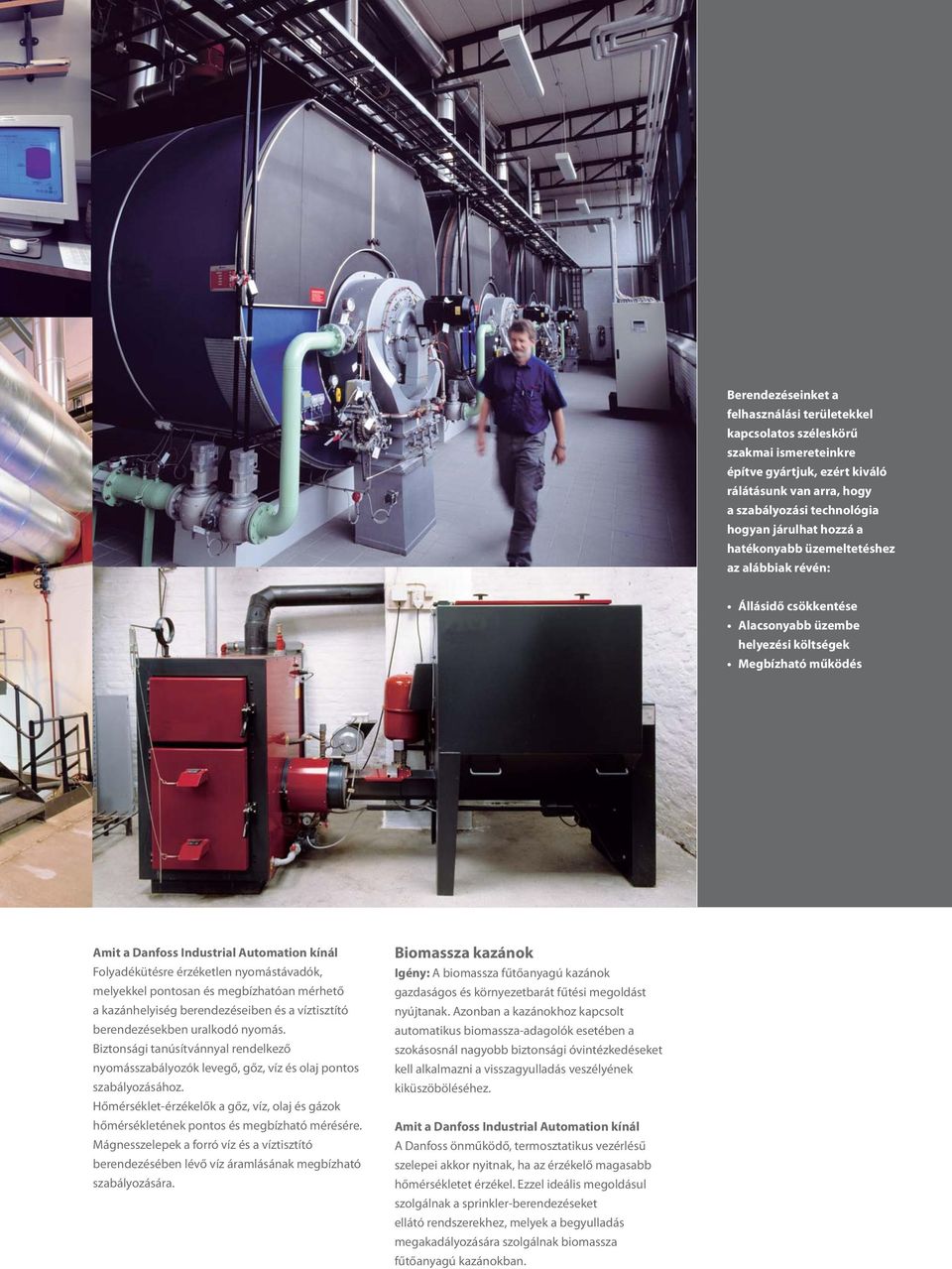

5 Berendezéseinket a felhasználási területekkel kapcsolatos széleskörű szakmai ismereteinkre építve gyártjuk, ezért kiváló rálátásunk van arra, hogy a szabályozási technológia hogyan járulhat hozzá a hatékonyabb üzemeltetéshez az alábbiak révén: Állásidő csökkentése Alacsonyabb üzembe helyezési költségek Megbízható működés Amit a Danfoss Industrial Automation kínál Folyadékütésre érzéketlen nyomástávadók, melyekkel pontosan és megbízhatóan mérhető a kazánhelyiség berendezéseiben és a víztisztító berendezésekben uralkodó nyomás. Biztonsági tanúsítvánnyal rendelkező nyomásszabályozók levegő, gőz, víz és olaj pontos szabályozásához. Hőmérséklet-érzékelők a gőz, víz, olaj és gázok hőmérsékletének pontos és megbízható mérésére. Mágnesszelepek a forró víz és a víztisztító berendezésében lévő víz áramlásának megbízható szabályozására. Biomassza kazánok Igény: A biomassza fűtőanyagú kazánok gazdaságos és környezetbarát fűtési megoldást nyújtanak. Azonban a kazánokhoz kapcsolt automatikus biomassza-adagolók esetében a szokásosnál nagyobb biztonsági óvintézkedéseket kell alkalmazni a visszagyulladás veszélyének kiküszöböléséhez. Amit a Danfoss Industrial Automation kínál A Danfoss önműködő, termosztatikus vezérlésű szelepei akkor nyitnak, ha az érzékelő magasabb hőmérsékletet érzékel. Ezzel ideális megoldásul szolgálnak a sprinkler-berendezéseket ellátó rendszerekhez, melyek a begyulladás megakadályozására szolgálnak biomassza fűtőanyagú kazánokban.

6 Termékek áttekintése: A Danfoss termékei általánosan ismertek pontosságukról, megbízhatóságukról és felhasználóbarát kialakításukról. Ez alól a távfűtési kazánhelyiségekbe szánt megoldásaink sem kivételek. Ezek a termékek megfelelnek a fűtőberendezésekre vonatkozó minden szabályozási követelménynek. Ipari nyomáskapcsolók, RT típus Szabályozási Kapcsolási különbség Maximális üzemi nyomás Próbanyomás Nyomáskapcsolók állítható differenciával szabályozási feladatokra RT 112 0,1-1,1 0, , G 3/8A RT 110 0,2-3 0, , G 3/8A RT 1A -0,8-5 0,5... 1, G 3/8A RT 200 0,2-6 0, , G 3/8A RT ,3... 1, G 3/8A RT , G 3/8A RT , G 3/8A RT G 3/8A Nyomáskapcsolók rögzített differenciával és reszet funkcióval felügyeleti és riasztási feladatokra RT 112 0,1-1,1 0,07 max. reset 7 8 G 3/8A RT 110 0,2-3 0,08 min. reset G 3/8A RT 1A -0,8-5 0,5 min. reset G 3/8A RT 200 0,2-6 0,25 max. reset G 3/8A RT ,3 max. reset G 3/8A RT ,2 max. reset G 3/8A Nyomáskapcsoló alacsony nyomású gőzzel működő berendezésekhez RT 112 0,1-1,1 0,07-0, G 1/2A Egyszerű nyomáskapcsolók, KP típus Szabályozási Kapcsolási különbség Maximális üzemi nyomás Próbanyomás Kapcsoló KP 35-0,2-7,5 0, G 1/4A Ag KP , G 1/4A Ag Vizes közeg esetén a KP sorozat csak közvetlenül csatlakoztatható kapilláriscsöves csatlakoztatás nem alkalmazható. Egyszerű nyomáskapcsolók, KPI típus Szabályozási Kapcsolási különbség Maximális üzemi nyomás Próbanyomás Kapcsoló KPI 35-0,2-8 0,4-1, G 1/4A Ag KPI ,5-1, G 1/4A Ag Nyomáskülönbség kapcsolók, RT típus Szabályozási Dp.bar Kapcsolási Üzemi nyomás Maximális üzemi nyomás Próbanyomás RT 262A 0,1-1,5 0, G 3/8A 017D RT 260A 0,5-4 0, G 3/8A 017D002166

7 Hőmérséklet-kapcsolók, RT típus Mérési Állítható különbség a Maximális Kapilláris Legalacsonyabb Legmagasabb üzemi hossza mérési esetében hőmérséklet (m) RT ,5-7 1, RT ,4-10 3, RT , Hőmérséklet-kapcsolók, KP típus Mérési Állítható különbség Maximális üzemi hőmérséklet Kapilláris hossza (m) KP L KP L KP L Termosztatikus működésű szelepek, AVTA típus Érzékelő Szabályozási K v érték (m 3 /h ha Δ = 1 bar) Kapilláris hossza (m) 1 AVTA 10 G 3/ ,4 2,3 003N1144 AVTA 15 G 1/2 1,9 003N0107 AVTA 20 G 3/4 3,4 003N0108 AVTA 25 G 1 5,5 003N0109 Nyomástávadók, MBS 3000 típus, DIN szerinti Pg9-es csatlakozóval Mérési Nyomás Kimeneti jel Kimeneti jel Max. túlterhelés 0-10 Vdc 4-20 ma 0-10 Vdc 4-20 ma MBS G 1/4 060G G1113 M 20x1,5 060G G3816 MBS ,1-6 8 G 1/4 060G G1429 M 20x1,5 060G G3817 MBS ,5 8 G 1/4 060G G1122 M 20x1,5 060G G3818 MBS G 1/4 060G G1123 M 20x1,5 060G G3819 MBS x FS G 1/4 060G G1124 M 20x1,5 060G G3820 MBS x FS G 1/4 060G G1125 M 20x1,5 060G G3821 MBS x FS G 1/4 060G G1133 M 20x1,5 060G G3822 MBS x FS G 1/4 060G G1430 M 20x1,5 060G G3823 MBS x FS G 1/4 060G G1105 M 20x1,5 060G G3824 Segédenergia működtetésű szelepek, AV210 Csatlakozás ISO 228/1 K v érték (m 3 /h) Nyomás Működtetőnyomás AV210B15G G 1/2 5, , N4402 AV210B20G G 3/ N4404 AV210C25G G N4406 AV210D32G G 1 1/ N4408 AV210D40G G 1 1/ N4409 AV210E50G G N4411

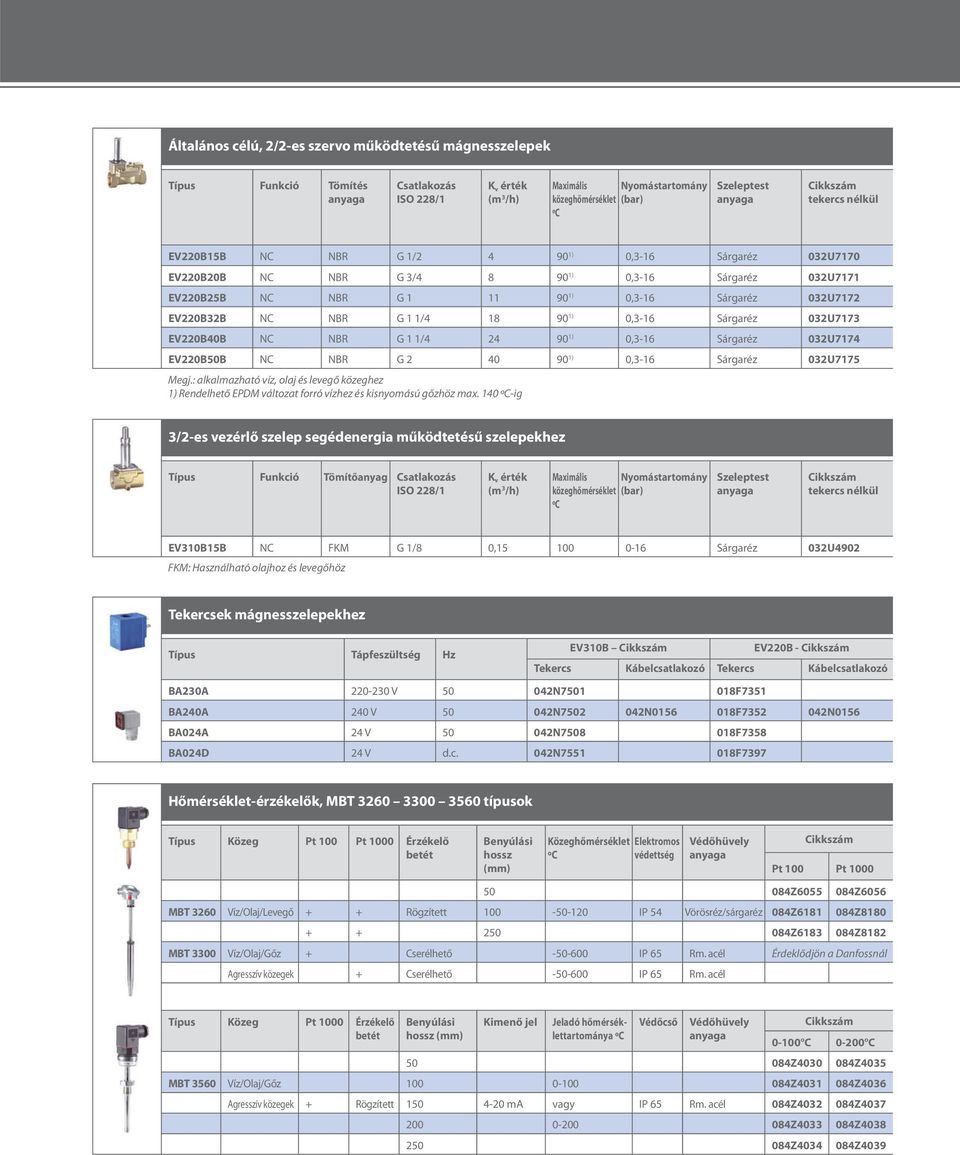

8 Általános célú, 2/2-es szervo működtetésű mágnesszelepek Funkció Tömítés Csatlakozás ISO 228/1 K v érték (m 3 /h) Maximális Nyomás közeghőmérséklet Szeleptest tekercs nélkül EV220B15B NC NBR G 1/ ) 0,3-16 Sárgaréz 032U7170 EV220B20B NC NBR G 3/ ) 0,3-16 Sárgaréz 032U7171 EV220B25B NC NBR G ) 0,3-16 Sárgaréz 032U7172 EV220B32B NC NBR G 1 1/ ) 0,3-16 Sárgaréz 032U7173 EV220B40B NC NBR G 1 1/ ) 0,3-16 Sárgaréz 032U7174 EV220B50B NC NBR G ) 0,3-16 Sárgaréz 032U7175 Megj.: alkalmazható víz, olaj és levegő közeghez 1) Rendelhető EPDM változat forró vízhez és kisnyomású gőzhöz max ig 3/2-es vezérlő szelep segédenergia működtetésű szelepekhez Funkció Tömítőanyag Csatlakozás ISO 228/1 K v érték (m 3 /h) Maximális Nyomás közeghőmérséklet Szeleptest tekercs nélkül EV310B15B NC FKM G 1/8 0, Sárgaréz 032U4902 FKM: Használható olajhoz és levegőhöz Tekercsek mágnesszelepekhez Tápfeszültség Hz EV310B EV220B - Tekercs Kábelcsatlakozó Tekercs Kábelcsatlakozó BA230A V N F7351 BA240A 240 V N N F N0156 BA024A 24 V N F7358 BA024D 24 V d.c. 042N F7397 Hőmérséklet-érzékelők, MBT típusok Közeg Pt 100 Pt 1000 Érzékelő betét Benyúlási hossz (mm) Közeghőmérséklet Elektromos védettség Védőhüvely Pt 100 Pt Z Z6056 MBT 3260 Víz/Olaj/Levegő + + Rögzített IP 54 Vörösréz/sárgaréz 084Z Z Z Z8182 MBT 3300 Víz/Olaj/Gőz + Cserélhető IP 65 Rm. acél Érdeklődjön a Danfossnál Agresszív közegek + Cserélhető IP 65 Rm. acél Közeg Pt 1000 Érzékelő betét Benyúlási Kimenő jel Jeladó hőmérsékleta Védőcső Védőhüvely hossz (mm) C C Z Z4035 MBT 3560 Víz/Olaj/Gőz Z Z4036 Agresszív közegek + Rögzített ma vagy IP 65 Rm. acél 084Z Z Z Z Z Z4039

9 Válassza meg berendezéseit okosan! A nyomáslökés sem okoz problémát az MBS 3000 nyomástávadó távadó használatával A kazánhelyiségekben, a csőhálózatban, a területi és házi alközpontokban elhelyezett automatikus szabályozó berendezések folyamatosan, a tényleges helyi terheléshez igazodva szabályozzák a víz hőmérsékletét és áramlási sebességét. Ha kiterjedt fűtési rendszerekben a nyomásingadozás eltér a normálistól, az a részegységek meghibásodását okozhatja. Az MBS 3000 nyomástávadó a benne felhasznált szilikon piezo-ellenállás érzékelővel a legmodernebb technológiát képezi, és más érzékelőktől eltérően a szilikon piezo-ellenállás alapú érzékelők nem igényelnek külön védelmet a nyomáslökések ellen a fűtési rendszerekben. Az érzékelő átlagosan a mérési hatszorosát elérő nyomás-túlterhelést visel el, és több millió ciklust tud teljesíteni. Mechanikai igénybevétel az anyag töréspontjáig, a maradó alakváltozás függvényében, százalékban kifejezve. A piezo-ellenállás érzékelő nem szenved maradó alakváltozást, ezért ez a nyomástávadó ideális nyomáslökésnek kitett berendezésekben való alkalmazásra. Mechanikai igénybevétel az anyag töréspontjáig, a maradó alakváltozás függvényében, százalékban kifejezve. A piezo-ellenállás érzékelő nem szenved maradandó alakváltozást, ezért ez a nyomástávadó ideális nyomáslökésnek kitett berendezésekben történő alkalmazásra. Ügyfélszolgálat Minden Vevő különböző. Minden Vevőnek eltérő kihívásokkal kell szembenéznie, és eltérő igényei vannak. Ezért a Danfoss Industrial Automation munkatársai minden Vevőre maradéktalanul odafigyelnek, és tapasztalataikat felhasználva választják ki a megfelelő termékeket. Szolgáltatásaink fontos részét képezik a Danfoss minőségnek.

10 Maximális Maksimalna hatékonyság. efikasnost. Megbízható Pouzdani eredmények. rezultati. Hívja a Danfoss-t, hogy megfelelő válaszokat kapjon kérdéseire! A Danfoss Industrial Automation a színvonalas ipari szabályozó berendezések egyik legszélesebb választékát kínálja az Ön számára. Egyre több ügyfelünk kéri segítségünket a termelés hatékonyságának növeléséhez és az összköltségek csökkentéséhez, igénybe véve értékteremtő szolgáltatásainkat és termékekkel kapcsolatos szakértelmünket. Az ipari ellenőrzési és szabályozási technológiáinkat olyan jól bevált elvekre építjük a nyomás- és hőmérsékletmérés területén, valamint az elektromos áram és folyadékok szabályozása terén, melyekkel biztosítható a nagyobb pontosság, megbízhatóság és hosszabb hasznos élettartam. Mágnesszelepek Segédenergiával működő szelepek Termosztatikus működésű szelepek Elektromechanikus kapcsolók Elektronikus kapcsolók és motorkapcsolók Nyomás- és hőmérsékletkapcsolók Nyomástávadók Hőmérséklet-érzékelők és -távadók Szakembereink szívesen adnak tanácsot Önnek a termékek kiválasztásával és összeállításával kapcsolatban. Danfoss Kft Budapest, Váci út 91. Tel: (1) Fax: (1) danfoss.hu@danfoss.com A Danfoss nem vállal felelősséget a katalógusokban és más nyomtatott anyagban lévő esetleges tévedésért, hibáért. Danfoss fenntartja magának a jogot, hogy termékeit értesítés nélkül megváltoztassa. Ez vonatkozik a már megrendelt termékekre is, feltéve, hogy a változtatások végrehajthatók a már elfogadott specifikáció lényeges módosítása nélkül. Az ebben az anyagban található védjegyek az érintett vállalatok tulajdonát képezik. A Danfoss és a Danfoss logo a Danfoss A/S védjegyei. Minden jog fenntartva. IC.PB.P20.D1.47 / 520B Danfoss Kft. Printed by GIPA, Zagreb, Croatia
