1 A felmérési egység lajstromszáma: 0078 ÚMFT Programiroda A felmérési egység adatai A felmérési egység kódja: A kódrészletek jelentése: ÁltGpüz//30/Ksz//Ált Általános gépüzemeltető szakképesítés-csoportban, a célzott, 30-as szintű szakképesítéssel rokon szakmában szerzett munkatapasztalattal vagy tanulmányi előzménnyel nem rendelkezők szakmatanulás során közvetlenül hasznosuló szakmaspecifikus készségek, képességek, módszer-, társas és személyes kompetenciák mérése. A felmérési egység komplett anyagát tartalmazó jelen dokumentum fájlneve: 0078.pdf Célzott kimenetek, szakképesítések Élelmiszeripari gépsor- és rendszerüzemeltető Cukoripari gépkezelő Csomagológép-kezelő Dohánytermékgyártási gépkezelő Élelmiszeripari gépkezelő Élelmiszeripari készülék kezelője Növényolaj-gyártógép kezelője Cső-távvezeték üzemeltető (olaj, gáz) Fluidumkitermelő Mélyfúró Fémipari megmunkálógépsor és berendezés-üzemeltető Fémipari megmunkálógép-kezelő Fémnyomó Finomgyártósori gépkezelő, gépszerelő Kézigépes megmunkáló Autógyártó Háztartási gépgyártó Ipari nemesfém-megmunkáló Optikai üvegcsiszoló 1/17

2 Felmérendő kompetenciák Méréseket végez Egyszerű rajzvázlatot készít Színjelzéseket értelmez Egyszerű szöveges vázlatot készít Felismeri a sík és térbeli alakzatokat Rajzot értelmez Rajzot értelmez Az egységen belüli felmérő feladatok (szervezési részletek) összesített, javasolt időtartama: 50 perc A felmérési egységen belüli javasolt szervezési részletek száma: 2 2/17

3 1. szervezési részlet Feladat jellemzői Időtartam: 35 perc A felmérési egységen belül a részlet értéke (elérhető eredmény %-ban): 80 % Tevékenység típusa: írásbeli Feladat meghatározása: A gépészet területén az alkatrészek, a gépelemek különböző geometriai alakzatokból tevődnek össze. A méréshez kapott munkadarab egy összetett geometriai test /Az átadott munkadarab 1.sz. ábra/ sz. ábra 1. Határozza meg, hogy az egyes színekkel milyen geometriai alakzatok lettek jelölve! Válaszát foglalja táblázatba! 3/17

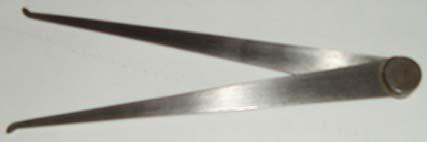

4 2. Nevezze meg a méréshez rendelkezésre álló mérőeszközöket /2.sz. ábra/, majd közülük válassza ki azt, amellyel a munkadarab jellemző méretei 0,05 mm pontossággal megmérhetők! a. b. c. d. e. f. g. h. 2.sz. ábra 3. Végezze el a munkadarab geometriai méreteinek mérését 0,05 mm pontossággal. Az adott alakzat méretét három ponton határozza meg, majd számolja ki az összetartozó mért adatok átlagait. Az átlagértékeket kerekítse 1 milliméteres pontosságra! Az adatokat foglalja táblázatba! A mért alkatrészelem megnevezése 1. mérés 2. mérés 3. mérés Átlag Kerekített érték 4/17

5 4. Készítsen szabadkézi vázlatot a munkadarabról és méretezze be a kerekített értékek alapján! 5. Sorolja fel a tolómérők lehetséges hibáit és a mérési eredményt befolyásoló tényezőket! Feladattal felmérhető bemeneti kompetenciák: Felismeri a sík és térbeli alakzatokat Méréseket végez Egyszerű rajzvázlatot készít Egyszerű szöveges vázlatot készít 5/17

6 1. szervezési részlet Feladat megoldása, értékelése 1. Feladat megoldása: Ssz. Szín Mértani test 1 Kék Cső vagy üreges henger 2 Piros Csonka kúp 3 Zöld Henger 4 Fekete Négyzet alapú hasáb 5 Sárga Félgömb Feladat értékelése, dokumentálása: Kék Cső vagy üreges henger Piros Csonka kúp Zöld Henger Fekete Négyzet alapú hasáb Sárga - Félgömb Táblázat készítése /Oszloponként 1 / 3 pont Helyes megoldásként szinonim fogalmak, vagy a fogalom körülírása is elfogadható. 2. Feladat megoldása: a. mérőszalag b. marokkörző c. mérőléc d. tolómérő e. lyukkörző f. acélvonalzó, vagy vonalzó g. mikrométer h. derékszög A kiválasztott mérőeszköz: tolómérő Feladat értékelése, dokumentálása: a. mérőszalag b. marokkörző c. mérőléc d. tolómérő e. lyukkörző f. acélvonalzó, vagy vonalzó g. mikrométer h. derékszög A kiválasztott mérőeszköz: tolómérő 6/17

7 3. Feladat megoldása: A mért alkatrészelem megnevezése Kerekített 1. mérés 2. mérés 3. mérés Átlag érték munkadarab teljes hossza 200 cső hossza 40 cső külső átmérője 40 cső belső átmérője 28 csonkakúp alaplapjának átmérője 60 első henger magassága 15 első henger átmérője 70 hasáb hossza 60 hasáb laptávolsága 46 második henger magassága 20 második henger átmérője 70 Feladat értékelése, dokumentálása: A táblázatban szereplő kifejezések szinonimái vagy a kifejezések beazonosítható módon történő körülírása is elfogadható teljes értékű válaszként. A táblázatban nem szereplő, un. adódó méretekre nem adható pontszám. A mért alkatrészelem megnevezése 0,5-0,5 pont /Maximális pontszám: 5,5 pont/ Az egyes mérés értékei, ha tényleges mérettől való eltérés nem több mint ±0,05 mm0,5-0,5 pont /Maximális pontszám: 16,5 pont/ Az átlag értékek kiszámítása 0,5-0,5 pont /Maximális pontszám: 5,5 pont/ A kerekített értékek pontossága /eltérés nem megengedett!/ 0,5-0,5 pont /Maximális pontszám: 5,5 pont/ 7/17

8 4. Feladat megoldása: Feladat értékelése, dokumentálása: Az egyes geometriai testek helyes ábrázolása 1- /Maximális pontszám: 6 pont/ Mérethálózat helyes felépítése Az adódó méretek megadására nem jár pont. Amennyiben az adódó méretet is feltüntetett, de nincs jelölve, a mérethálózat felépítésére nem adható meg a maximális pontszám. 0,5-0,5 pont /Maximális pontszám: 7,5 pont/ Méretszámok megadása 0,5-0,5pont /Maximális pontszám: 7,5 pont/ A szög megadását, a pontosan kiszámított értéket újabb. Ebben az esetben a 60 mm-es átmérő adódó méret lesz. Amennyiben nem adja meg a vizsgázó a szög értékét, akkor a 60-asátmérő megadásáért a 0,5 pont jár. 5. Feladat megoldása: A tolómérők hibái és a mérési eredményt befolyásoló tényezők: - a szár vezetőfelületének hibája - a mérőfelületek síktól való eltérése - a mérőfelületek párhuzamossági eltérése - ismételt méréseknél a mérőerő különbözősége - a fő- és a nóniusz beosztás pontatlansága 8/17

9 Feladat értékelése, dokumentálása: ÚMFT Programiroda - a szár vezetőfelületének hibája - a mérőfelületek síktól való eltérése - a mérőfelületek párhuzamossági eltérése - ismételt méréseknél a mérőerő különbözősége - a fő- és a nóniusz beosztás pontatlansága 9/17

10 1. szervezési részlet Felmérés körülményei A felmérési helyszín alapjellege, fontos jellemzői: Általános célú vizsgaterem A tevékenység társas körülményei (a felmért személyek körében): Önálló munkavégzés Információs körülmények: A vizsgaszervező által készített segédlettel A felméréshez szükséges eszközök, anyagok, gépek: Író- és rajzeszközök Számológép, mely a szögfüggvényeket is használja, vagy függvénytáblázat 1.sz. ábra szerinti munkadarab 2. sz. ábra szerinti mérőeszközök A felmérő szerepe, a tevékenység felügyeleti körülményei: Csoportos vizsgáztatói megfigyelés A személy tevékenysége megfigyelésének különös szempontjai, szabályai: Önálló munkavégzés 10/17

11 2. szervezési részlet Feladat jellemzői Időtartam: 15 perc A felmérési egységen belül a részlet értéke (elérhető eredmény %-ban): 20 % Tevékenység típusa: írásbeli Feladat meghatározása: 1. Szakképesítése gyakorlása során különböző színjelzésekkel találkozik. A színek funkciói: Rendteremtő pl.: fehérszín Tájékozódást segítő Biztonsági funkció (valamilyen balesetveszélyre hívja fel a figyelmet). - tiltó - rendelkező - figyelmeztető A biztonsági színnek jelentése van a biztonság szempontjából. Meghatározott mértani forma, szín és képjel (piktogram) kombinációjával létrehozott, rögzített elhelyezésű jel a biztonsági jel. A biztonsági jelek színét az alábbi táblázat tartalmazza. Töltse ki a táblázat hiányzó adatait! Határozza meg a biztonsági jel jelentését, valamint a képjel (piktogram) színét! 11/17

12 Szín Alak Jelentés Képjel (piktogram) színe 12/17

13 2. Az axonometrikus ábra alapján válassza ki a megadott nézeti ábrázolások közül azt, amelyik az axonometrikus ábráról készült! Jelölje az axonometrikus ábra egyik lapja felé mutató nyíllal a választott elölnézet irányát! 13/17

14 Feladattal felmérhető bemeneti kompetenciák: Színjelzéseket értelmez Rajzot értelmez ÚMFT Programiroda 14/17

15 1. Feladat megoldása: 2. szervezési részlet Feladat megoldása, értékelése Szín Alak Jelentés Tűzvédelmi eszköz Képjel (piktogram) színe fehér Tiltás fekete Figyelmeztetés fekete Információs jelek fehér Rendelkező jelek fehér Menekülési útirány, elsősegély, veszélyhelyzeti eszköz, felszerelés fehér Feladat értékelése, dokumentálása: Jelentés Képjel színe Tűzvédelmi eszköz fehér 2 pont Tiltás fekete 2 pont Figyelmeztetés fekete 2 pont Információs jelek fehér 2 pont Rendelkező jelek fehér 2 pont Menekülési útirány, elsősegély, fehér 4 pont Veszélyhelyzeti eszköz, felszerelés /Jó válaszonként 1-/ 15/17

16 2. Feladat megoldása: Ha jelölte az elölnézet irányát. (ez szövegértés) Feladat értékelése, dokumentálása: A válasz esetén B válasz esetén C válasz esetén D válasz esetén 0 pont 3 pont 16/17
