1 Pintér László E.ON Hálózati Innovációs Osztály A holnap villamos hálózatának új elemei

2 Az E-ON csoport

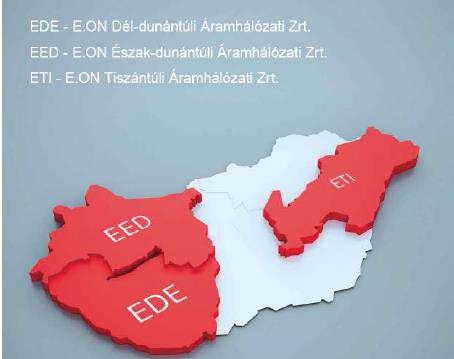

3 km 16 TWh Az E-ON Hungária

4 A hálózatot érő hatások Klímaváltozás Függetlenség Digitalizáció Demográfia

5 A hálózatot érő hatások Klímaváltozás öregedése Hálózatok állapota, Függetlenség Szakképzett munkaerő hiánya Digitalizáció Elosztott energiatermelés Demográfia integrálása

fogyasztónkénti átlagos kiesés időtartamát.

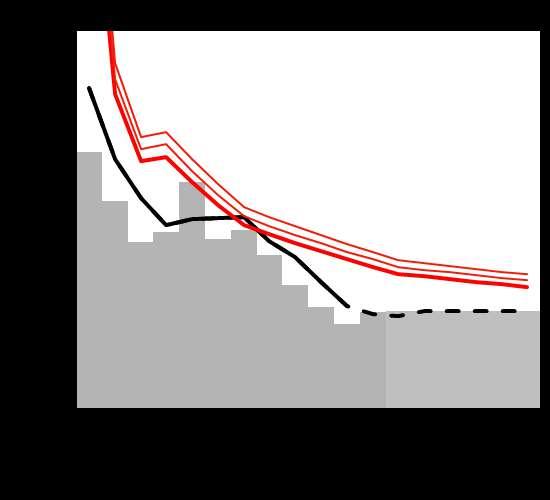

6 Hálózatok állapota, öregedése Fogyasztói igények változása Dél-dunántúl Észak-dunántúl Tiszántúl *SAIDI megmutatja a fogyasztónkénti átlagos kiesés időtartamát. tervezett teljesítés 3 éves átlag (teljesítés) minőségi követelmény szint éves tény tervezett elvárt

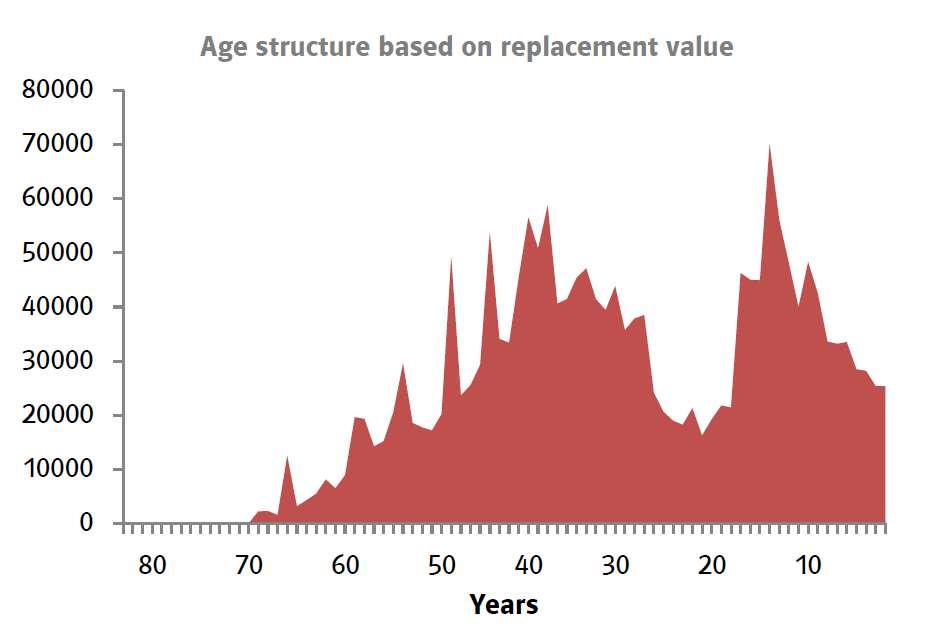

7 Hálózatok állapota, öregedése A hálózat állapota mhuf Hálózati korfa csereértéken számolva Öreg, gyorsan elhasználódó, technológia a szocializmus idejéből 40 year Életkor

8 Szakképzett munkaerő hiánya Szakképzés Üzemeltető személyzet Fluktuáció Digitalizáció: Algoritmizálható feladatok Információ elosztás

9 Elosztott termelés integrálása Új fogyasztói magatartás

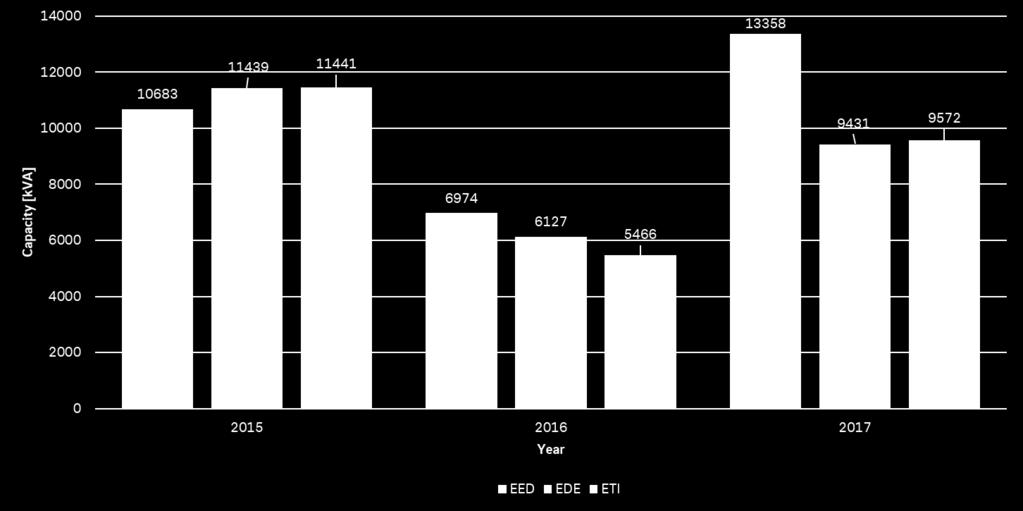

10 Elosztott termelés integrálása HMKE hatások Új HMKE csatlakozási igények 200 Teljes EHU total beépített built in HMKE kapacitás capacity (MVA)

11 Kapcitás [MVA] Elosztott termelés integrálása Szolár kiserőművek 3000 Kapacitás (EHU) January February March April May June July August Hónap Operating power plants [MVA] Network Connection Agreement [MVA] Connection plan [MVA] Planned [MVA]

12 Elosztott termelés integrálása Szolár kiserőművek Jelmagyarázat Szín Csatlakoztatható PV kapacitás [MW] 0 X < 0,5 0,5 X < 1 1 X < 2 2 X

13 Megatrendek hatása Sorba kapcsolódó értékláncból Nagy megújulók Betáplálás Termelő Kereskedő TSO DSO Fogyasztó Betáplálás Fogyasztó + termelő

14 Megatrendek hatása integrált energia rendszer Nagy termelők Kereskedő Aggregátor Közepes termelők Végfelhasználó TSO Kis termelők DSO

Energiatárolás elterjedése Fogyasztók minőségi elvárásai Hálózat szerepe: tartalék vagy szállítás is?

15 Fejlesztési politikák Természetviselkedések elemzése Jelenlegi hatékonyság elemzése Válasz a kihívásokra: Az E.ON rendszerközpontú megközelítése A jövő hálózatfejlesztési filozófiája Stratégiai lépések Beruházási igények KÜLSŐ TÉNYEZŐK Ügyfelek fogyasztásának változása Energiatárolás elterjedése Fogyasztók minőségi elvárásai Hálózat szerepe: tartalék vagy szállítás is? Szabályozási környezet változásai Meglévő hálózat állapota Helyzetértékelő vizsgálatok Mérés, adatgyűjtés pol. #1 pol. #2 pol. #3 Döntési mátrix Természetviselkedések Szcenárió #1 Szcenárió #2 Szcenárió #3 Kiválasztott szcenáriók C B A NEPLAN számítás: 144 áramkör 3500 csomópont 4260 fogyasztó 3*5*8760 időpont

technológiai megoldások alkalmazása lesz indokolt a

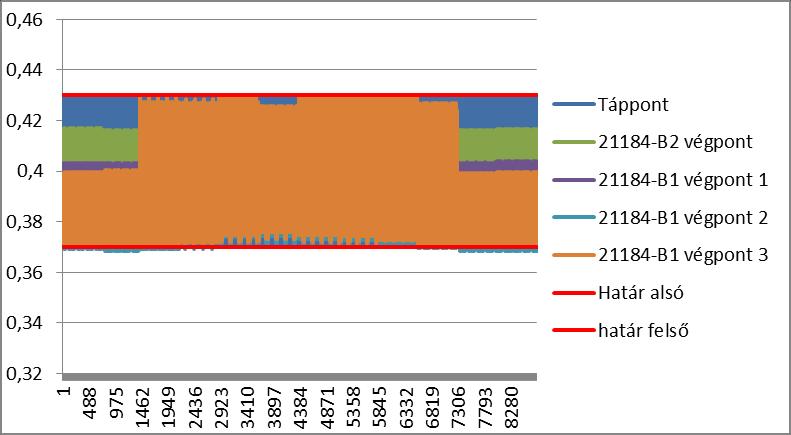

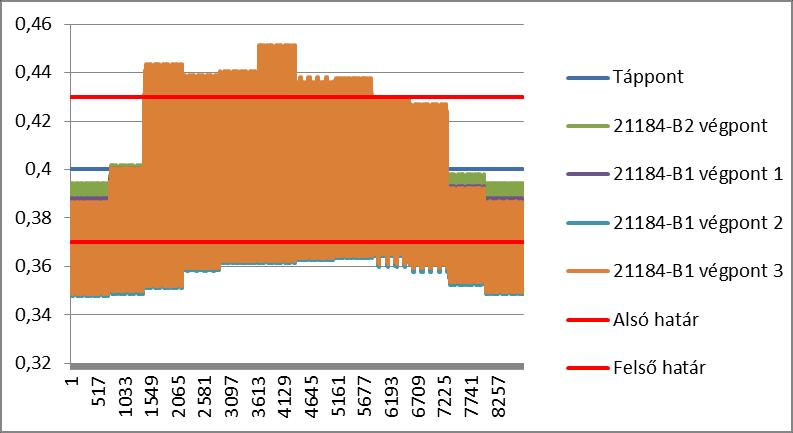

16 Válasz a kihívásokra: Hálózatszámítások eredményei Jelenlegi helyzet (U) Szkenárió 5 (U) Új technológiai megoldások alkalmazása lesz indokolt a hálózaton jelentkező feszültség és terhelési problémák megoldására

17 17 Energiatárolás az elosztóhálózaton Beavatkozási lehetőségek Konvencionális hálózatfejlesztések Táppontok sűrítése Vezetékek keresztmetszetének növelése Hálózati elemek cseréje Hurkolás Átterhelések Innovatív megközelítések Terhelés alatt szabályozható KÖF/KIF transzformátor (Jánossomorja) Soros feszültségszabályozó (Nagyvenyim) Energiatárolás (Levelek) DSM: Fogyasztói befolyásolás (Debrecen) Inverterek szabályozása (Debrecen)

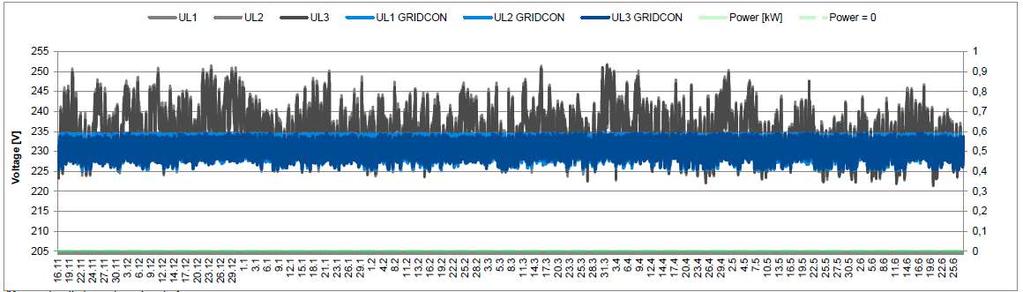

18 18 Energiatárolás az elosztóhálózaton U (P nap P fogy ) R vez + Q nap Q fogy X vez U csomópont Elosztóhálózat feszültségszabályozása J. Rocabert, A. Luna, F. Blaabjerg, P. Rodriguez: Control of Power Converters in AC Microgrids

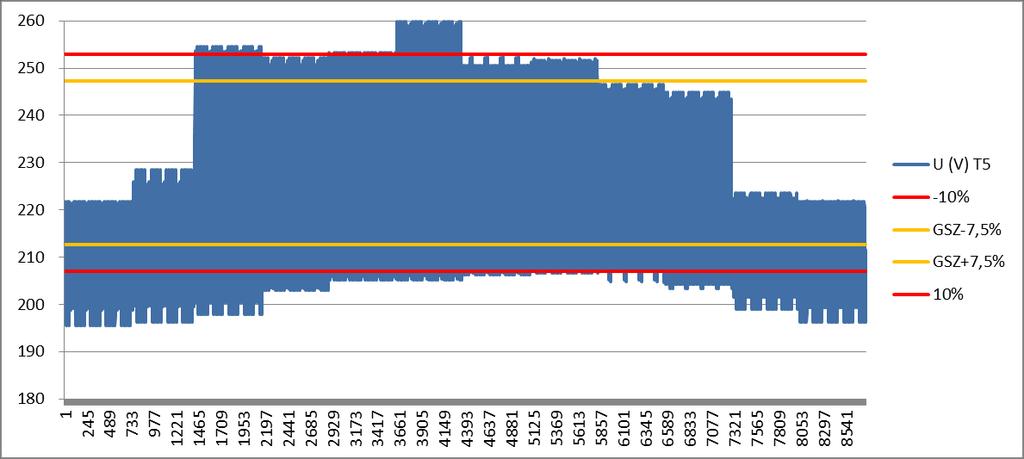

19 P típusú (arányos, droop ) szabályozás a hibajellel arányos válasz Elosztott szabályozásokban jellemző Visszacsatolás adaptív, mért érték alapján működik A feszültség megfelelő +/- 7,5%-on belül tartására alkalmas megoldás kisfeszültségű hálózaton, P(U) szabályozással Feszültségszabályozás a hálózaton J. Rocabert, A. Luna, F. Blaabjerg, P. Rodriguez: Control of Power Converters in AC Microgrids

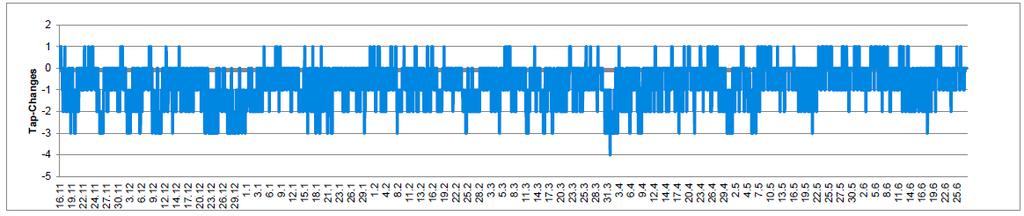

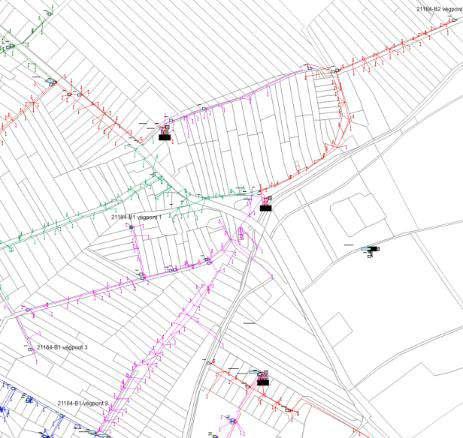

20 Hálózati elemek: KÖF/KIF szabályzós transzformátor

21 Szabályozható KÖF/KIF transzformátor

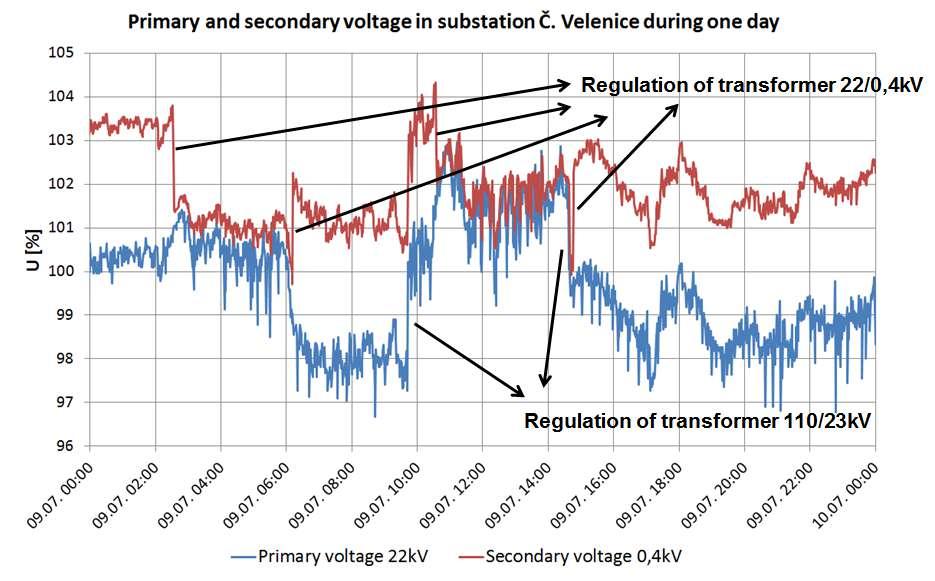

22 Hálózati elemek: KÖF/KIF szabályzós transzformátor

23 Hálózati elemek: Vonali feszültségszabályzó

24 Hálózati elemek: Vonali feszültségszabályzó

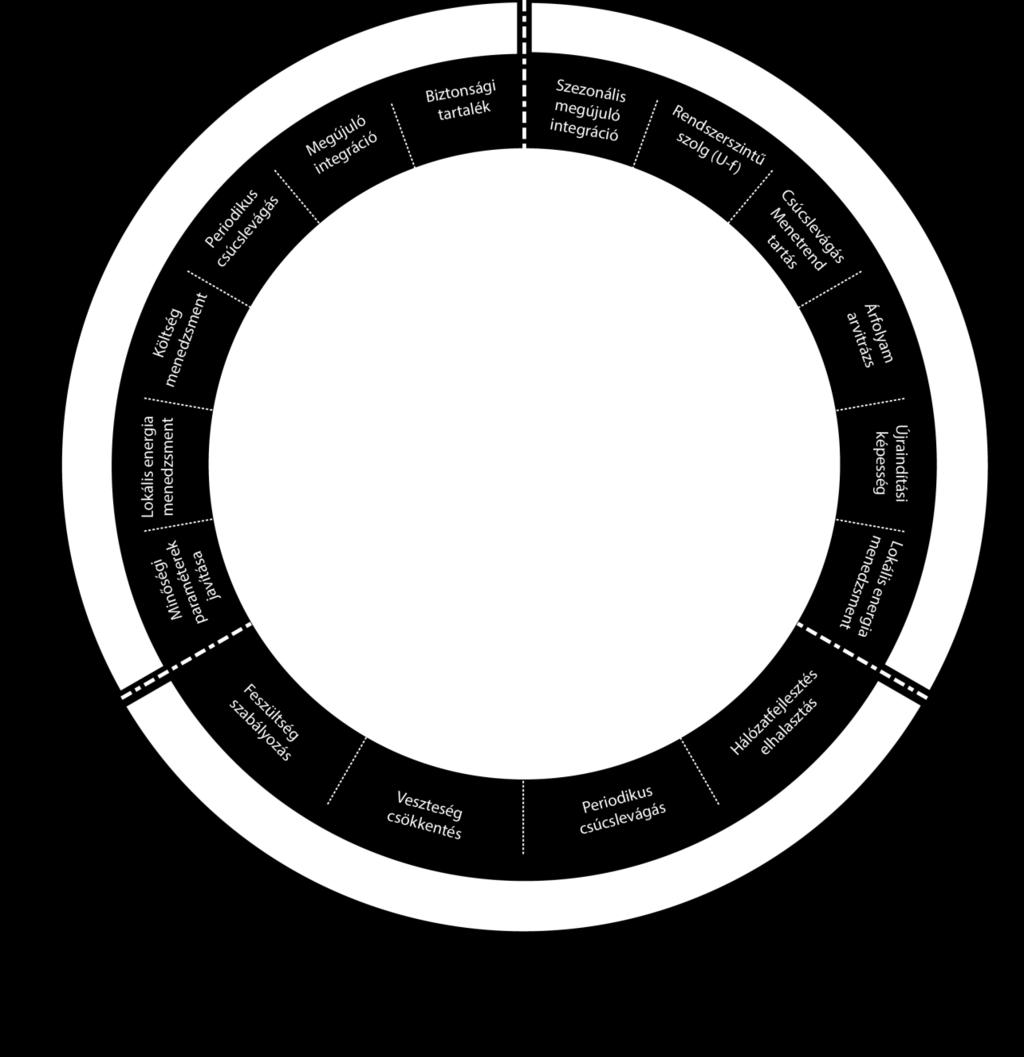

25 Üzleti igények Hálózati elemek: Energiatároló

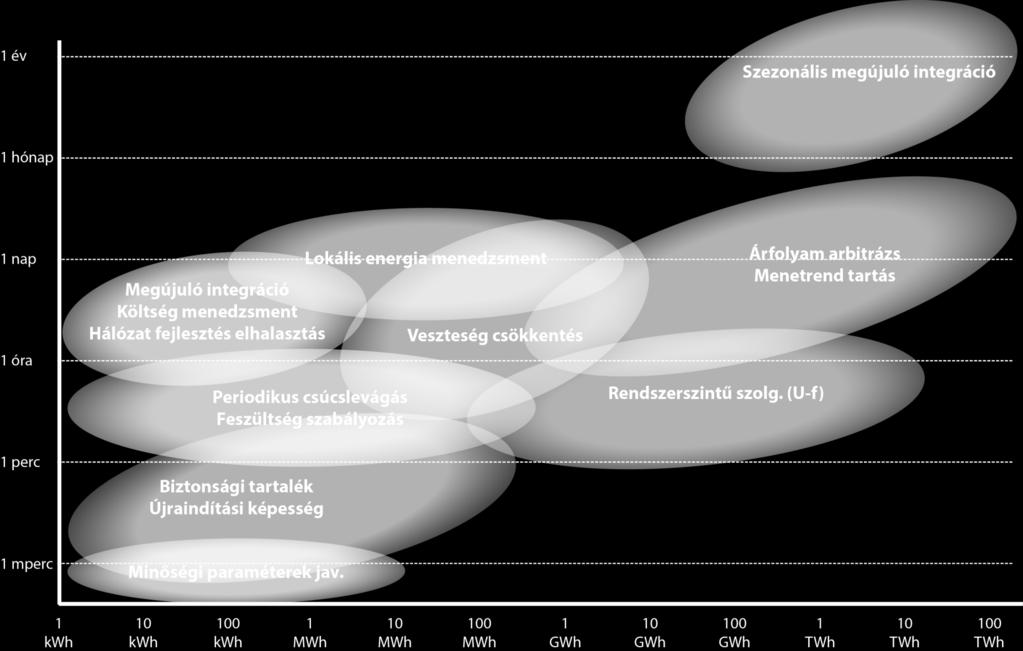

26 Kitárolási idő névleges teljesítményen Tárolási technológiák Hálózati elemek: Energiatároló Tárolt energia nagysága

27 Hálózati elemek: Energiatároló

tesztelésére gyakorlati lehetőség adódik: Feszültség szabályozása Aszimmetria kompenzálás Teljesítménytényező javítása Saját

28 Helyszín: Levelek település (Nyíregyháza) Napelemes rendszer bővítésére vonatkozó csatlakozási engedély (15+12 kw) Hálózati elemek: Energiatároló Külső mérés alapján adaptívan szabályozható megoldás fejleszthető (2018 Q3) További funkcionalitás tesztelésére gyakorlati lehetőség adódik: Feszültség szabályozása Aszimmetria kompenzálás Teljesítménytényező javítása Saját fejlesztésű algoritmusok implementálhatók: Nyílt forráskodú vezérlőrendszer Egyedi igényekre szabható, összetett funkciók Szimulációs tesztelési lehetőség

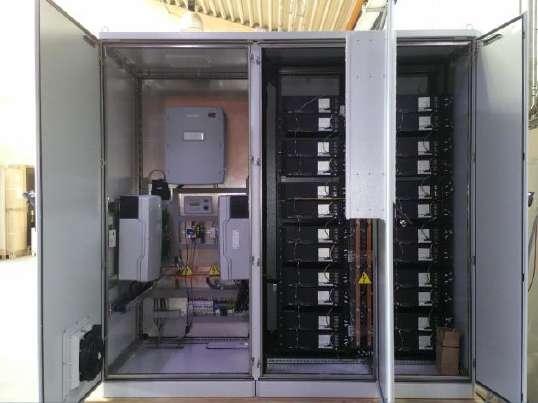

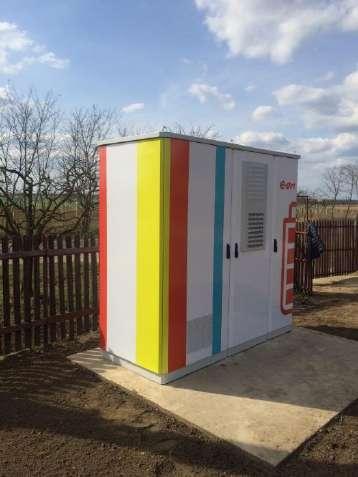

29 29 Akkumulátor telep BYD B-Plus 2.5 (24 db, Li-ion) LiFePO 4 technológia, kisebb energiasűrűségű, de kiemelkedően biztonságos (10 év garanciális élettartam) Töltésvezérlés, légkondíciónálás (hűtés-fűtés) Hálózatra csatlakozó teljesítményelektronika 3 db SMA Sunny Island 6.0 H, Távfelügyelet, kommunikációs interfész, Energiamenedzsment rendszer és megjelenítő felület Konténeres kialakítás Duplafalú alumínium konténer (kültérre alkalmas) Karakterisztikus jellemzők 13.8 kw / 60 kwh η= 93 % (AC/AC) Válaszidő ~ 100 ms mm Hálózati elemek: Energiatároló

30 Példa: Zánka település PV csatlakozási igény Hálózati elemek: Fogyasztói befolyásolás 20 km Tervezett PV 2*499 kva

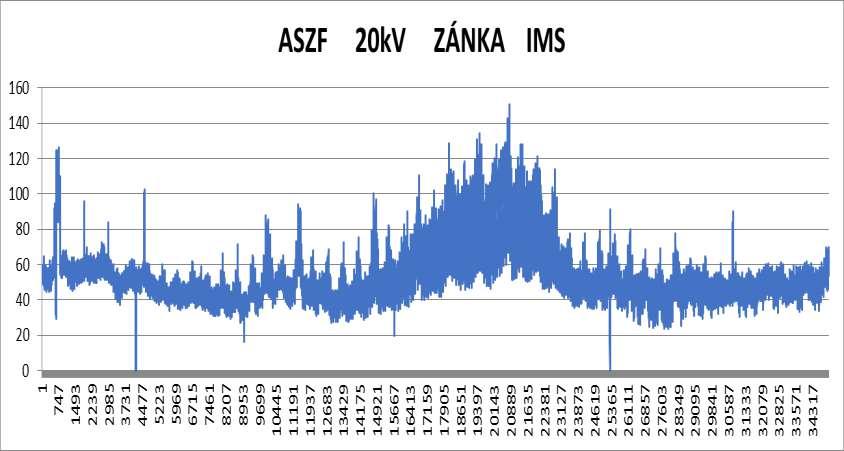

31 Példa: Zánka település PV csatlakozási igény Hálózati elemek: Fogyasztói befolyásolás

32 Hálózati elemek: Fogyasztói befolyásolás DSM megoldási lehetőségek: RKV/HKV DSM megoldási lehetőségek: Smart mérő Vezérelt időszakban a nem vezérelt fogyasztás is kedvezményes tarifával kerül elszámolásra

33 Hálózati elemek: Fogyasztói befolyásolás DSM megoldási lehetőségek: két mérőfejes Smart mérő DSM megoldási lehetőségek: Okos eszközök alkalmazása Okos eszköz: tarifajelre képes magát vezérelni (nem csak ki/be) Az aggregátor határozza meg a fogyasztási periódust, ügyfélnek nincs beleszólása

34 Hálózati elemek: Fogyasztói befolyásolás

35 Hálózati elemek: Fogyasztói befolyásolás

36 Üzemeltetési elemek: KIF hálózat üzemirányítás

37 Új KIF üzemeltetési és üzemirányítási kultúra kialakítása Üzemeltetési elemek: KIF hálózat üzemirányítás

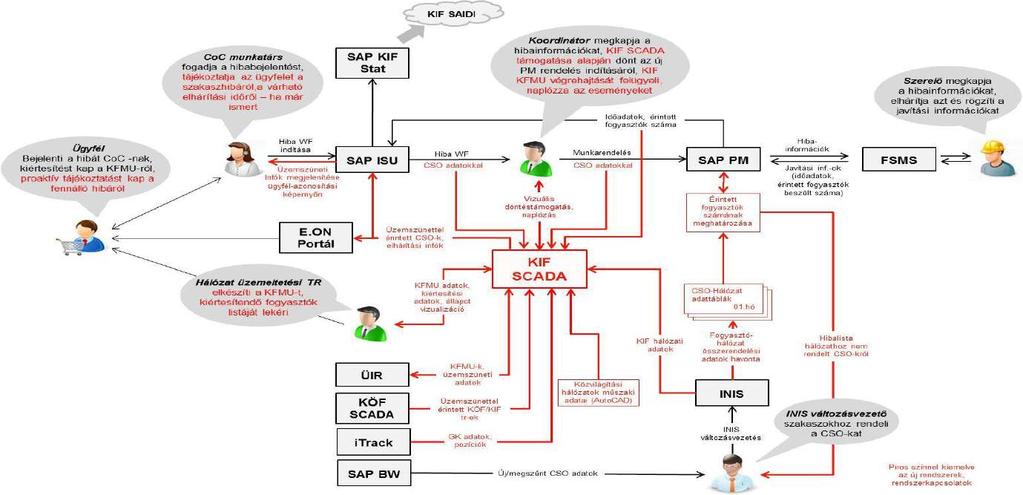

38 Integrált megoldás az ügyfélélményfejlesztésével Üzemeltetési elemek: KIF hálózat üzemirányítás

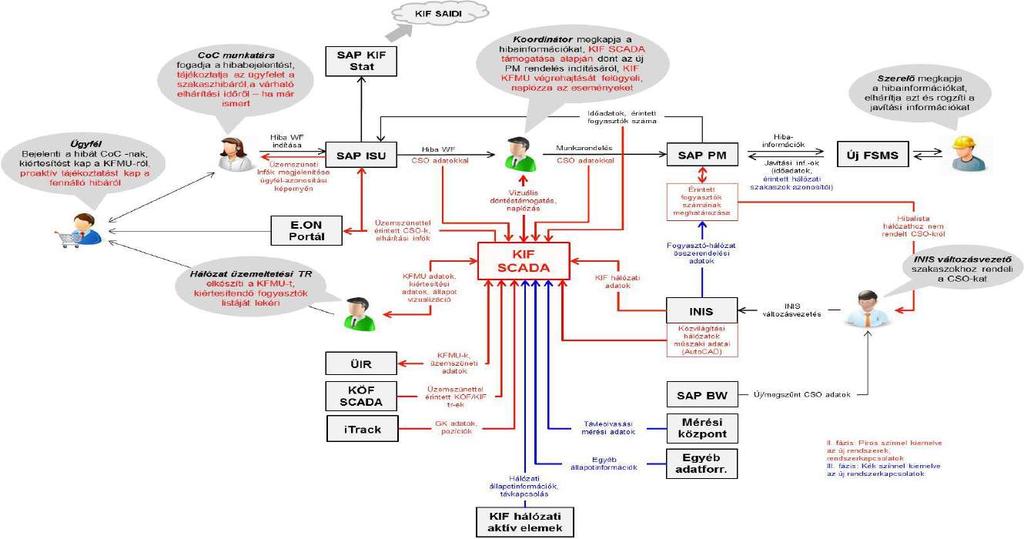

39 Intelligens rendszer üzemeltetési és irányítási megoldások Üzemeltetési elemek: KIF hálózat üzemirányítás

40 Üzemeltetési elemek: KIF hálózat üzemirányítás

41 B LoRa A LoRa C GSM D GSM Üzemeltetési elemek: KIF adatgyűjtés MV LV D GSM A LoRa B LoRa A: végponti egység B: Tápponti egység C: Hordozható mérőegység D: kommunikációs modul intelligens eszközökhöz A LoRa A LoRa LV MV Mért értékek A B C D U eff 1 min X X X X Umin/Umax X X X X I eff 1 min X Flicker X X Feszültség asszimetria X X X THDU X X X Digitalis bemenet X X Analog bemenet X X Soros bemenet X Cos ϕ X Eff., teljesítmény X X LoRa kommunikáció X X GSM kommunikáció X X

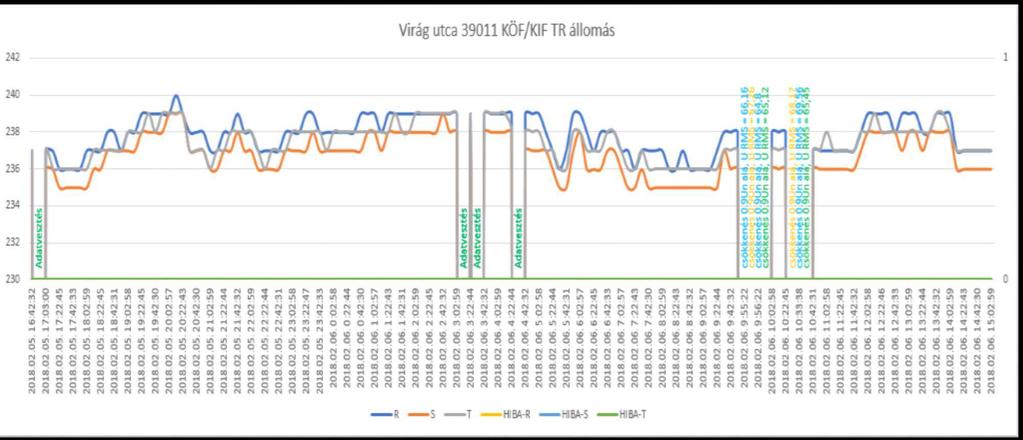

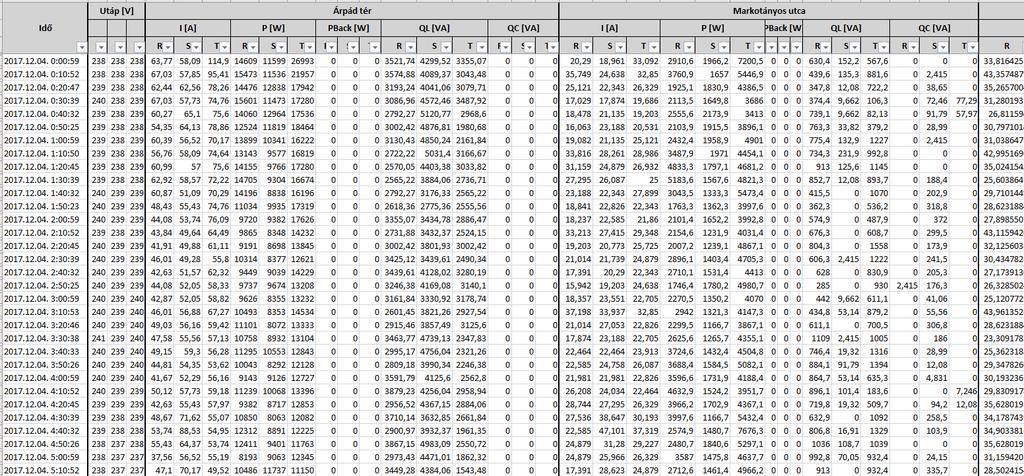

42 Üzemeltetési elemek: KIF adatgyűjtés pilot Időbélyeg Tápponti feszültség Hatásos teljesítmény Induktív teljesítmény Áramok Visszatáplált teljesítmény Kapacitív teljesítmény 1. Kifutás adatai 2. Kifutás adatai

43 Üzemeltetési elemek: KIF adatgyűjtés pilot

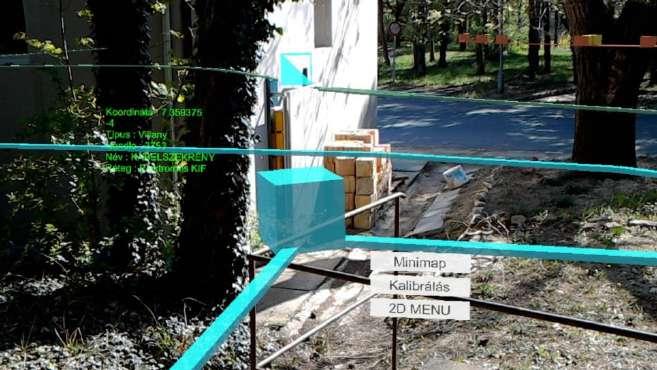

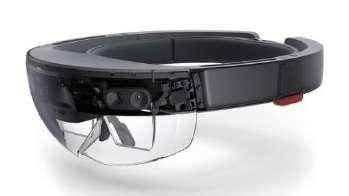

44 Üzemeltetési elemek: Információ megjelenítés: Hololens Cél: Információ továbbítása a terepi szerelők számára: ott és akkor csak annyi információ, amennyi kell

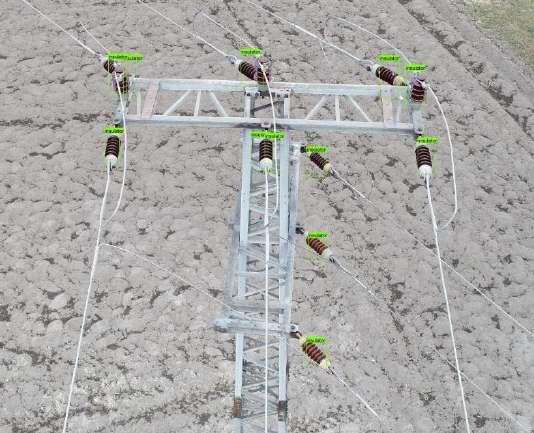

45 Üzemeltetési elemek: Hálózatbejárás automatizálása INIS interface INNOVÁCIÓS K+F Eform electrician client EFORM SAP

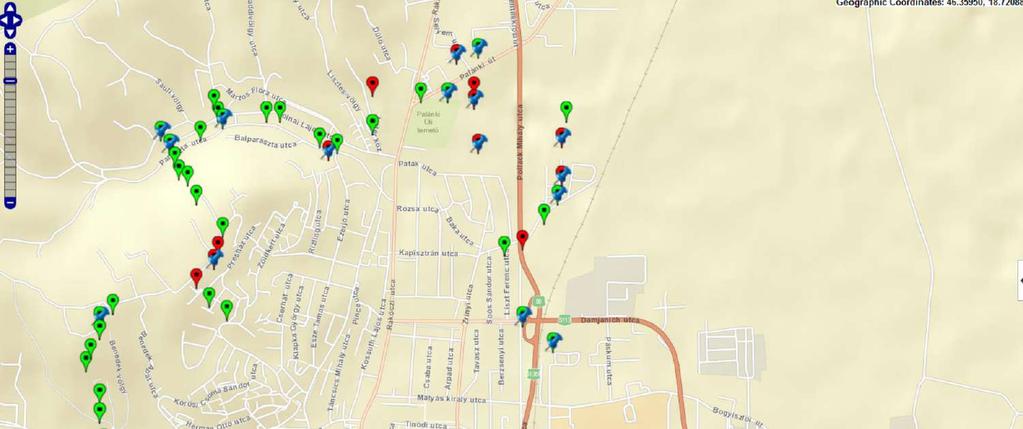

46 Üzemeltetési elemek: Hálózatbejárás automatizálása Fault No fault OK

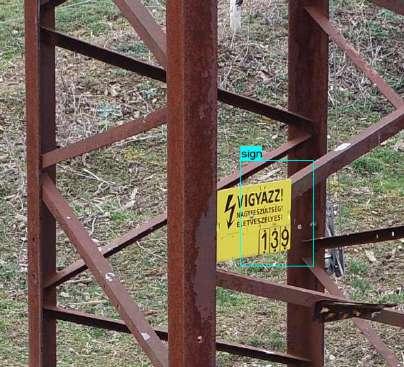

47 Üzemeltetési elemek: Mérőhelyi fotók értékelése Minták Tanítás Automatikus felismerés

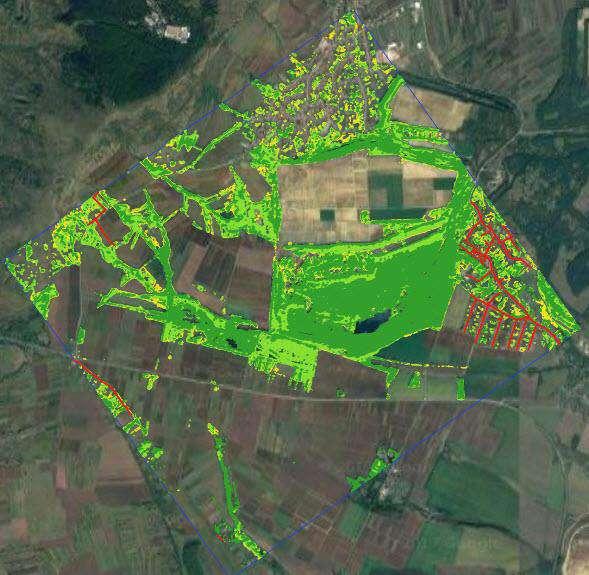

48 Üzemeltetési elemek: Vegetáció kezelés Vegetációs térképi kimutatás ESA Sentinel-2 műholdfelvételek alapján 3 magassági kategóriában tartalmazza a hálózat vegetáció-érintettségi adatait:

49 Albertné Tóth Ágnes Balla Zsuzsanna Békési Márton Bencze Lajos Béni Tibor Bognár-Benkovits Katalin Csőre Máté Décseiné Giczi Katalin Farkas Péter Halász Ágnes Németh Tamás Nyőgér Balázs Hazhan Aras Othman Pintér Tamás Szabó Gábor János Táczi István Tóth Ádám Varga Viktória Köszönöm a figyelmüket!
