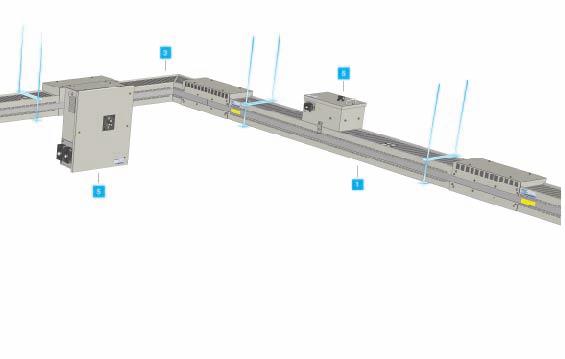

1 L E F C6-411 YM : EA1A agyteljesítményû síncsatorna Ipari, kereskedelmi és szolgáltató épületek ellátásához 1 2 Egyenes sínelemek Csatlakozódobozok, sínvégborítók vagy 4 aktív alumínium vezetõ. és 5 méteres fix valamint 1- méteres méretre rendelt elemek A. A KH síncsatorna transzformátorkapcsokhoz elosztóberendezésekhez történõ csatlakoztatásra. Csatornavég lezárásához. : EA1A : 1B 92/44 E F C6-411 L YM MADE L E F C6-411 YM : EA1A 114

2 L E F C6-411 YM : EA1A L E F C6-411 YM : EA1A 5 Irányváltó elemek Leágazó dobozok A sínszakasz irányváltoztatásához az igényeknek megfelelõen (irány-, vagy szintváltás, akadályok kikerülése, stb.). Fix vagy dugaszolható változat, biztosító, terheléskapcsoló, megszakító befogadására. CAALI KH 115

3 L E F C6-411 YM : EA1A agyteljesítményû síncsatorna Általános ismertetés A KHF típusú síncsatornák az ipari, kereskedelmi és szolgáltató épületek nagyteljesítményû elosztócsatornáihoz készülnek alumínium vezetõsínekkel, 9 áramlépcsõben. L A vezetõsínek az ábrán látható módon, szendvics elrendezésben helyezkednek el. Az elrendezés csökkenti az elektrodinamikus erõket rövidzárlat esetén. A szigetelõlapok szilárdan tartják a vezetõsíneket, az acéllemez borítótól függetlenül. A sínek kettõs polieszterszalag tekeréssel szigeteltek. A nullvezetõ külön kék jelölôgyûrûvel van ellátva. A burkolat felsõ és alsó borítója perforált acéllemez, szürke (AL 702) fedõfestéssel ellátva. A burkolat kerete C alakú galvanizált acéllemez szerelvényekbõl készül, mely betölti a védõvezetõ funkcióját. Villamos folytonossága a csatlakozásoknál is biztosított. A síncsatornák átszellõzött hûtésûek. Alkalmazásuk lapjára fordított helyzetben (sínek élére állítva) javasolt. Élére fordított elhelyezés is lehetséges, de ilyenkor a természetes szellõzés csökkenése miatt a névleges terhelhetõséget a 121. oldalon leírt módon le kell értékelni. Egyenes sínelemek Egyenes elosztósínek Változatai : i EA típusú, kis sûrûségû elosztáshoz. Az elemen kialakított leágazási helyek nélkül. Leágazási hely csak két elem csatlakozásánál alakítható ki, alkalmas leágazási dobozzal. Méretválasztékuk: 5 és méteres standard, illetve 1 és méter között szabadon megadható. i ED típusú, nagy sûrûségû elosztáshoz. Az elemen méterenként kialakított leágazási helyek találhatók, melyek automatikusan nyitó/záró redõnyszerkezettel védettek ( leágazási hely a m-es elemnél, 5 db az 5 m-esnél). Az IP20 védettség akkor is biztosított, ha a redõny nyitott állapotban van. KHF-iiEAiii KHF-iiEDiii Egyenes sínelemek csatlakoztatása Az összes elemet az elektromos és mechanikus csatlakozáshoz szükséges alkatrészekkel együtt szállítják, beleértve a csatlakozási pontot lefedõ borítást is. Az elemek villamos összekötése csavarozással történik a sínek végeihez hegesztett ónozott csatlakozólapok segítségével. Abban az esetben, ha fázisonként több sínbõl áll az elem, az azonos polaritású sínek ún. egyenpolaritás merevítõkkel vannak összekapcsolva. A csavarokat 4,5 da.m. nyomatékkal kell meghúzni. Ez a nyomaték automatikusan létrejön, ha a csavar meghúzásakor a szakadófej leválik. zerkezetébõl adódóan ez a csatlakozási forma lehetõvé teszi a fix leágazó dobozok beillesztését (B típus). Így lehetõség nyílik leágazó doboz elhelyezésére meglévõ sínszerkezetbe is. 116

4 E F C6-411 YM : EA1A E F C6-411 YM : EA1A agyteljesítményû síncsatorna águlások kezelése i Egyenes elemek dilatációja Minden méteres és annál hosszabb egyenes elem dilatációs szakaszt tartalmaz, mely a vezetõsínek hõtágulását hivatott kompenzálni. A és 5 méteres elemek közepén található dilatációs szakasz alumíniumból készült rugalmas lemezbõl áll. A sínek a végeinél rögzítettek, átadva az elmozdulást a rugalmas szakasznak. i Épületek dilatációja Három méter hosszú, kettõs dilatációs szakasszal ellátott elem teszi lehetõvé a sínek és a burkolat, valamint a burkolat és az épület különbözõ mértékû elmozdulásait. zereléskor az egyik véget az épülethez kell rögzíteni. Így lehetôvé tesszük bármelyik erô átadását a dilatációs szakasz felé. ûzgát elem A KHF rendszer összes elemébe tûzbiztos szakasz építhetõ (kivéve az ED elemeket). A tûzgát 2 órás tûzállósággal rendelkezik (CB 75989C-nek megfelelõen ill. a 7296-os laboratóriumi vizsgálat alapján). Függõleges vonalvezetésnél a tûzgátakat a födém közepvonalában kell elhelyezni. Csatlakozó elemek és betápláló dobozok A különbözõ készülékekhez, elosztókhoz, transzformátorokhoz történõ csatlakozás céljából kétféle csatlakozóelem rendelhetõ. zerelõlapos sínvég KHF-14, 16 és 18-as típusú sínekhez. Anyaga réz. Az elem sínképe mindig L++PE, függetlenül a csatlakozó elem sínképétõl (L vagy L++PE). L Végbetápláló dobozok Elhelyezhetõk a sínszakasz végein alul vagy felül. A csatlakozás kívánalmainak megfelelõen több változatuk létezik. A sínek anyaga réz. L 117

5 L E F C6-411 YM : EA1A E F C6-411 YM : EA1A L E F C6-411 YM : EA1A agyteljesítményû síncsatorna Csatlakozó elemek és betápláló dobozok (folytatás) Végbetápláló dobozok kábelcsatlakozásra Alkalmazhatók KHF-8-as méretig, alumínium vagy réz kábelekkel kábelsarus bekötésre. A sínvég alsó vagy felsõ részére szerelhetõek. A csatlakozó sínek anyaga réz. L ínvégborító Védi és lezárja a szabad sínvégeket. zükség esetén csatlakozási pontra illeszthetõ leágazási dobozzal is felszerelhetõ. Irányváltó elemek Feladatuk a síncsatorna irány- és szintváltásának megoldása. Változatai : i lapra vagy élre forduló elemek, (fel, le, jobbra, balra) standard méretû szárakkal vagy méretre rendelve. i lapra vagy élre forduló Z elemek (méretre rendelve). i lapra forduló elágazóelem (méretre rendelve). 118

6 agyteljesítményû síncsatorna Leágazó dobozok Csavaros rögzítésû dobozok A síncsatorna összekötési pontjain, bal, jobb vagy mindkét oldalra együtt szerelhetõk. endelhetõk 1000A terhelhetõségig. Elláthatók UE vagy biztosítóval, valamint : - biztosítós szakaszolóval, mely a fedél nyitásával mûködtethetõ, - terheléskapcsolóval és biztosítóaljzattal. CAALI KH Dugaszolható leágazó dobozok A síncsatorna leágazási helyeire dugaszolhatók. Valamennyi helyen hat nyílás található, amelybõl öt a villamos csatlakozás céljára, ( fázis, nulla és 1 föld) a hatodik a pozicionáló tüske befogadására szolgál. endelhetõk 60A terhelhetõségig. Felszerelhetõek: - UE/ biztosítós terhelésmentes szakaszolóval, ezáltal biztosítva a szigetelést, ha a fedél nyitva van, - biztosító szakaszolóval és UE/ biztosítókhoz, - Merlin Gerin Compact megszakítóval (rotációs vagy elektromos hajtás). KH-KV hajlékony csatlakozó KV síncsatorna ( A) közvetlen táplálására használható közvetlenül a leágazó dobozból. A hajlékony elemek lehetõvé teszik a kényelmes szint- és irányváltást. Egyik oldalon KV síntípushoz, a másik végén B vagy D típusú csatlakozódobozhoz közvetlen csatlakoztatható. 119

7 agyteljesítményû síncsatorna Kiválasztási segédlet Az áramerõsség meghatározása a melegedés függvényében A sínszakasz névleges árama egyenlõ azzal a maximális terhelõárammal, amellyel 5 C környezeti hõmérséklet mellett folyamatosan terhelhetõ, figyelembe véve az általános melegedést. A megfelelõ csatorna kiválasztásához szükséges a sínszakaszon átfolyó áram erõsségének ismerete. A gyakorlatban ez egy egyenértékû melegítõ hatású áramérték meghatározását jelenti. A síncsatornán keresztülfolyó áram erõssége ezzel szemben folyamatosan változik. Az egyenértékû terhelõáram értéke kellõ pontossággal meghatározható, ha a sínszakaszra csatlakozó leágazó dobozok névleges áramának összegét egy korrekciós szorzó alkalmazásával csökkentjük. Ezek a korrekciós szorzók tapasztalati úton, már létezõ kiépítések elemzésével lettek meghatározva. Értékük függ : - a leágazó dobozok számától, - a terhelésváltozások a leágazásoknál (a leágazási hely általában nincs maximálisan terhelve, ill. ki- vagy bekapcsolt), - a leágazások egyidejû mûködése. Példaként néhány korrekciós tényezõ egy gépgyártó mûhely esetében: Leágazó dobozok száma 2 vagy 4 vagy Korrekciós szorzó 0,9 0,8 0,7 0,6 0,5 A környezeti hõmérséklet növekedésével összhangban a terhelhetõséget a Mûszaki adatok oldalon található korrekciós szorzókkal csökkenteni kell. A sínszakasz ellenõrzése a megengedett feszültségesésre A megengedett feszültségesés ismeretében a meghatározás menete a következõ : - meg kell határozni a kiválasztott síncsatorna fajlagos feszültségesésének értékét a Mûszaki adatok táblázatban található adatok segítségével. Mértékegysége mv/100m/a. - a fenti érték ismeretében kiszámítható a legelõnytelenebbnek ítélt leágazás helyén a feszültségesés. Ez lesz célszerûen a legtávolabbi leágazás helye, maximális csatornaáram esetén. Ha a meghatározott feszültségesés a megengedett értéknél magasabb, egy fokozattal nagyobb terhelhetõségû típust kell választani. - nagyobb névleges áramú típus választása esetén az ellenõrzést a fent leírtak szerint meg kell ismételni. Az áramerõsség ellenõrzése a rövidzárlati igénybevételre - meg kell határozni a lehetséges legnagyobb rövidzárlati áram értékét. - ellenõrizni kell a Mûszaki adatok táblázat segítségével, hogy a kiválasztott típus termikus ill. mechanikus teherbírása megfelelõ-e. Kedvezõtlen esetben két megoldás lehetséges: - magasabb terhelhetõségû típus választása, - olyan védelem alkalmazása, amely a zárlati áramot a megengedett értékûre korlátozza. Példa a sínszakasz névleges áramának meghatározására Az alábbi táblázat segítségével meghatározható a KHF síncsatorna névleges árama a betápláló transzformátorok ismeretében. ranszformátor Megszakító Canalis síncsatorna eljesítm. In övidzárási Zárlati ípus In Megszakító ípus In Zárlati fesz. esés áram képesség áram kva A % ka A ka rms A ka rms C KHF M KHF C KHF M KHF CM KHF M KHF CM M CM KHF M KHF CM KHF M KHF M KHF M KHF A számításnál feltételezett adatok: - a mögöttes hálózat zárlati teljesítménye: 500 MVA. - a transzformátor áttétele: 20kV/400 V. 120
