Bemutatás Canalis KN 0 Kisteljesítményû elosztáshoz A

Átírás

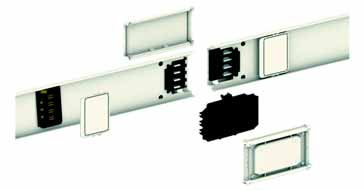

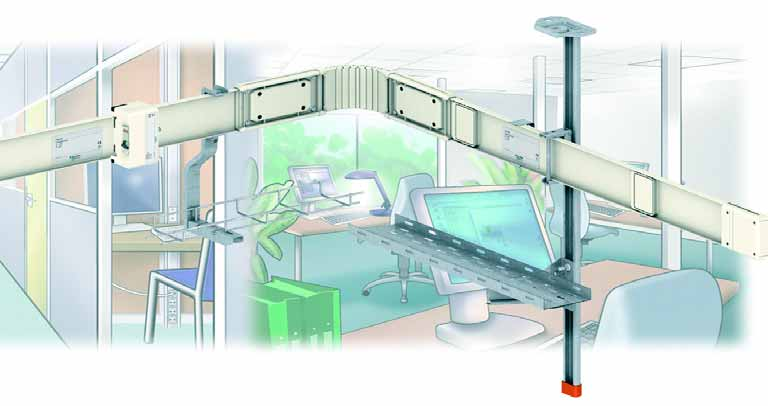

1 Bemutatás Canalis KN A 1. Sínelemek 2. Betápláló elemek és végborítók b Választék: 40, 63, 250, 100 és 160 A. b 4 aktív vezetõ. b Hosszak: v Alapelemek: 3 m. v Kiegészítõ méretek: 2 és 3 m. b A betápláló elemek a sínszakasz végein ill. közbensõ szakaszán fogadhatják a tápkábeleket. Szállításuk a szükséges végborítókkal együtt történik. PD PD PD Schneider Electric

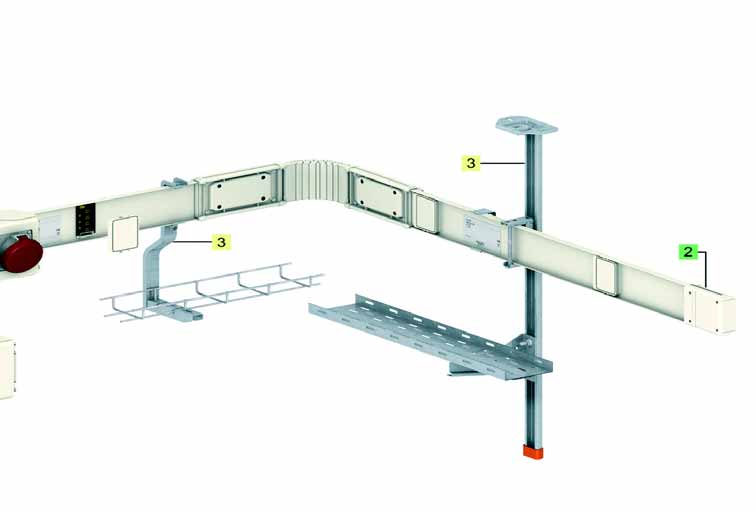

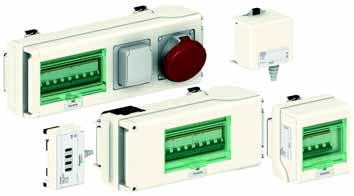

2 Bemutatás Canalis KN A 3. Felerõsítõ rendszer 4. Leágazó dobozok b A felerõsítõ rendszer lehetõvé teszi a KN sínrendszer biztonságos rögzítését bármely épületszerkezet esetén. b A csatlakozók, leválasztó érintkezõk 16-tól 63 A-ig terhelhetõk. b Védelem moduláris készülékekkel vagy biztosítókkal. PD Canalis KBB PD Schneider Electric 151

3 Bemutatás Canalis KN A Tökéletes érintkezés Ezüstözött érintkezõk a Copral-inside technológia alkalmazásával. Minõségük a teljes élettartamra biztosított. Tûz esetén nem veszélyforrás A Canalis KN minden eleme halogénmentes. A Canalis KN nem bocsát ki füstöt vagy mérgezõ gázt. PD P DD DD DD DD Nagyfokú védettség A Canalis KN védettségének köszönhetõen minden épülettípusban használható. b védelem víz és por ellen. b IK08 védelem mechanikai behatásokkal szemben. b IPxxD maximális biztonság a karbantartó személyek részére. b A Canalis KN tejesíti a sprinkler teszt, követelményeit, 90 perces mûködést biztosítva függõleges illetve vízszintes szerelési helyzetben, vízsugár esetén. 152 Schneider Electric

4 Bemutatás Canalis KN A Páratlan variációs lehetõség A leágazási helyek 0,5 méterenkénti elhelyezése biztosítja, hogy a csatlakozás a fogyasztóhoz a legközelebbi pontból történjen. A leágazódobozok üzem alatt is szabadon áthelyezhetõk, a többi fogyasztó zavarása nélkül. DD DD Canalis KBB Tûz esetén nem veszélyforrás A Canalis KN minden eleme halogénmentes. A Canalis KN nem bocsát ki füstöt vagy mérgezõ gázt. DD Teljes biztonság A reteszelés megakadályozza, hogy a terhelés alatt a leágazó dobozokat eltávolítsuk. Az elemek IPxxD védettségének köszönhetõen a karbantartó személyzet tevékenysége tökéletesen biztosított. DD Schneider Electric 153

5 Ismertetés Canalis KN, A 0 DD A Canalis KN kisteljesítményû elosztáshoz készül. Kétféle változat létezik: b Canalis KNA: elosztósín négy aktív vezetõvel (3L + N + PE) 160 A áramerõsségig, b Canalis KNT: elosztósín a KNA típushoz hasonló (kivéve 160 A) de 2,5 mm 2 keresztmetszetû vezérlõ buszvezetékkel ellátva. A busz segítségével lehetséges a csatlakoztatott fogyasztók vezérlése, ellenõrzése. A KNA, KNT sínek védettsége. A felhasznált szigetelõ és mûanyagok mindegyike halogénmentes és magas tûzállóságú (izzó huzal teszt az IEC szerint). Egyenes elemek Feladatuk az áram vezetése és a leágazások táplálása. A rendszerek alapstruktúráját képezõ elemek kialakítása a következõ: 1 A burkolat, korcolt zárású, tüzihorganyozott acéllemezbõl készült, lakkfestéssel, amely egyúttal a védõföldelõ vezeték funkcióját is ellátja (PE). 2 Szigetelõanyag szerelõkeret, amely az aktív vezetõket rögzíti. 3 Aktív alumínium vezetõk, ezüstözött alumínium/réz laminátum érintkezõfelületekkel az összekötõ és leágazó felületeken. 4 Leágazási helyek automatikusan nyíló, záródó redõnyökkel a leágazódobozok bedugaszolása illetve eltávolítása esetén. 5 Mechanikus és villamos csatlakozórendszer. A villamos csatlakozást rugalmas ezüstbevonatú érintkezõk biztosítják. Egyidejû és automatikus villamos kapcsolatot biztosítanak az aktív és védõvezetõk, valamint a ház között. 6 Három réz buszvezeték (Canalis KNT). DD Betápláló elemek A Canalis KN sínek betáplálását kábellel végzik. A betáplálás elhelyezhetõ a sínszakasz végein vagy közbensõ szakaszán. A 40, 63, 100 A-es elemek anyaga sajtolt mûanyag ill. fém a 160 A-es elemeknél. A betápláló elemek tartalmaznak: b kapcsokat a 16 mm 2 keresztmetszetû rézkábelekhez a 63 A-es elemeknél, rézcsatlakozókat 35 mm 2 sarukhoz 100 A, 70 mm 2 sarukhoz 160 A dobozok esetén, b több átmérõjû gyengített kiütõhelyet tömszelencék (nem tartozék) elhelyezésére, b 3 x 2,5 mm 2 sorkapocsblokkokat a vezérlõkábel fogadására (Canalis KNT). 1 Végbetápláló doboz Villamos és mechanikai kialakítása révén a sínszakasz mindkét végére szerelhetõ. Sínvégborítóval együtt szállítjuk. 2 Közbensõ betápláló elem Két sínvégborítóval szállítva. DD Schneider Electric

6 Canalis KN, A Ismertetés 0 DD Irányváltó alkatrészek Irányváltoztatásra objektumok kikerülésére (csövek oszlopok). Kézzel hajlíthatók, 70 mm minimális hajlítási sugárral. 2 Hajlékony sín Egy méter hosszú hajlékony elem, eltérõ tengelyû egyenes szakaszok összekötésére. Két elem fel- vagy lefelé forduláshoz. 3 3D hajlékony sín Három méter hosszú hajlékony sín. Bármilyen irányba hajlítható. Nagy tengelyeltérések áthidalására, esetenként álmennyezetben történõ nyomvonalvezetés problémáinak megoldására. DD Hajlékony könyök Canalis KN A sínelemek falra erõsítéséhez vagy függesztéséhez, M8 méretû menetes rúddal. DD Rögzítõrendszer és kiegészítõ kábeltartó Rögzítõrendszer A rögzítõk alkalmazhatók mennyezetre vagy falra erõsítéshez, illetve függesztéshez. 1 Univerzális rögzítõbilincs Álló és fekvõ sínpozícióban is használható. A maximális függesztési távolság 3 m álló és 1,5 m fekvõ sínpozícióban. 2 Fali rögzítõbilincs Csak álló sínpozícióban alkalmazható. A maximális függesztési távolság 2 m. 3 Rugós felerõsítésû rögzítõbilincs A KS sínek menetes szárra függesztéséhez, segédeszközök nélkül. A rugós rendszerû, csavarok nélküli rögzítés egyszerûsíti a beállítást és a szerelési idõt harmadára csökkenti. Minden Canalis KN méretre használható. 4 Függesztõkészlet A készlet elemei: - perforált tartó (hossz: 1 m, szélesség: 80 mm) a KN sínek rácsos szerkezetre vagy mennyezetre történõ függesztéséhez. - tartókonzol a KN csatorna alá szerelendõ kábeltálca tartására. Igény esetén további külön tartókonzol rendelhetõ. 5 Kiegészítõ függesztõkészlet Közvetlenül, segédeszköz nélkül a KN csatornára szerelhetõ. 100 mm méretû perforált lemez kábeltálca vagy vezetékcsatorna szereléséhez. DD csavarkészlet a tartóbilincsek, konzolok rögzítéséhez. Schneider Electric 155

7 Ismertetés Canalis KN, A 0 Leágazódobozok Fogyasztók illetve további vonalak gyors csatlakoztatásához. Összhangban a szabványokkal és a lehetséges földelési rendszerek kívánalmaival (TT, IT és TNS). A TNC rendszer alkalmazásával kapcsolatban konzultáljon velünk. A terheletlen dobozok csatlakoztathatók illetve eltávolíthatók üzemelõ sínszakaszról is. Eltávolítással leválasztható dobozok A leválasztás a dobozok eltávolításával lehetséges. A készülékek, csatlakozók csak a dobozok eltávolítása után hozzáférhetõk. Biztonsági retesz akadályozza a bedugaszolását, amennyiben a fedelet eltávolították. Leválasztóval ellátott dobozok Ajtajának nyitáskor a leválasztás (AC20) automatikusan megtörténik. A leválasztás terheletlen állapotban végezendõ. Ha a fedél nyitott, aktív fémrész nem érinthetõ. Védettség IPxxB (védett az ujjal történõ érintés ellen). A kezelõ biztonsága érdekében nem lehet b a dobozt zárt tetõvel bedugaszolni, b a tetõt becsukni, ha a doboz nincs megbízhatóan rögzítve a síncsatornán, b eltávolítani a dobozt, ha a tetõ zárt. 1 Préselt mûanyag ház 2 Fõérintkezõk 3 Fedél leválasztó érintkezõkkel 4 Rögzítõretesz (négy ponton) 5 Védelmi készülékek: 5abiztosítók 5bC60 típusú moduláris készülékek 6 Kiütõhely tömszelencék számára Valamennyi csatlakozódoboz a KNA változathoz készül, vezérlõbusz nélkül. A vezérlés (KNT) egy külön rendelhetõ busz csatlakozóblokk segítségével lehetséges. DD DD DD DD Schneider Electric

8 Ismertetés Canalis KN, A 0 Egyfázisú leágazódobozok fázisválasztási lehetõséggel C60 kismegszakítóval Fázisválasztó rendszerrel (L1, L2 vagy L3+N+PE). Falra szerelt Canalis KN csatornákhoz. Leágazódobozok kismegszakítóval A leágazás védelmére, Multi 9 C60N C egyfázisú kismegszakítóval. DD Négypólusú leágazódobozok moduláris készülékek részére Dobozok moduláris készülékekhez A legtöbb 18 mm modulszélességû készülék befogadására: b Névleges áram: 32 A. b Maximális kapacitás: 5 modul. Plombálható tetõvel. DD Canalis KN Leválasztóval ellátott dobozok moduláris készülékek részére Multi 9 C60 típusú moduláris készülékekkel szerelhetõ. Névleges áram: 63 A 2 méretben: 8 vagy 12, 18 mm-es modul Használható: - ablakkal (a készülékek láthatók és kezelhetõk) illetve - zárólappal (a készülékek üzem közben nem hozzáférhetõk). DD Schneider Electric 157

9 Ismertetés Canalis KN, A 0 Leágazódobozok dugaszolóaljzatokkal Hordozható fogyasztók táplálására ipari vagy háztartási dugaszolóaljzatokkal: b garázsok, b karbantartó mûhelyek, b laboratóriumok, b akkumulátortöltõ helyiségek stb. részére. DD Dugaszolóaljzatok Névleges áram: 32 A Kapacitás: 8 modul (18 mm) Két változat alkalmazható: b 2 PK vagy PratiKa aljzattal szerelve b Használható: v Két 90 x 100 mm méretû nyílással PK-típusú (csavaros) vagy PratiKa (gyors és megbízható csatlakozókkal) ipari vagy háztartási dugaszolóaljzatokkal. v Közvetlen szerelésû ipari IEC 16 A 5P vagy IEC 32 A 3, 4 vagy 5P dugaszolóaljzatokkal. v Bepattintható szerelõlappal IEC 16A 3P ipari és 10/16 A 2P+PE háztartási dugaszolóaljzatokkal. Leágazódobozok biztosítóaljzatokkal A leágazások olvadóbiztosítós védelmére. 1 Egyfázisú dobozok Alkalmazható biztosítóaljzatok: b NF 8,5 x 31,5 aljzat 16 A maximum, gg típus b BS 88A1 aljzat, 20 A maximum DD Négypólusú leágazódobozok Alkalmazható biztosítóaljzatok: b NF 8,5 x 31,5 aljzat 16 A maximum, gg típus b BS 88A1 aljzat, 20 A maximum b DIN Neozed E14 aljzat, 16 A maximum DD DD Leágazódobozok leválasztóval Alkalmazható biztosítóaljzatok: b NF 14 x 51 aljzat gg típus 32 A vagy am típus 40 A b BS 88A1 aljzat, 30 A maximum b DIN típus Diazed E27 25 A, Diazed E33 50 A vagy Neozed E18 50 A aljzattal. DD Schneider Electric

10 Ismertetés Canalis KN, A 0 Tartozékok Kiegészítõ busz érintkezõblokk A KNT sínrendszer leágazó dobozaiba pattintva a beépített készülék vezérelhetõ busz segítségével (BatiBus). Canalis KN DD DD Csatlakozóhely / leágazódoboz retesz Használható a különbözõ funkciójú (feszültség, frekvencia stb.) sínszakaszok elemeinek összereteszeléséhez. A variációk száma négy. DD Schneider Electric 159
