1 EN81-1/2 és EN81-20 összehasonlítás ád

2 Az EN81-1/2 átdolgozása és kiadása EN81-20/50-ként a legnagyobb változás a lift iparban az elmúlt 20 évben. Sok olyan változtatást tartalmaz, mely hatással van a gyártási és tanúsítási tevékenységre. Ezzel a bemutatóval, a teljesség igénye nélkül rövid áttekintést szeretnék adni a legjelentısebb változáskról, melyek hatással vannak a gyártás és a forgalombahozatal folyamataira. 2

3 Alapfeltételez telezések, Érvényességi terület, Fogalommeghatároz rozások és EN414 3

4 Megváltozott a személyek által okozott, feltételezett, vízszintes irányú erıhatások mértéke. 300 N normál kondíciók mellett 1000 N ütközéskor (a személy esése esetén) ha a szabványban máshol nincs külön specifikálva. Ez szerkezeti változásokhoz vezethet, az ellenırzéseknél ezeket az erıket kell figyelembe venni. Elıírja a használóval történı megegyezést a felvonó rakodásával kapcsolatban. Alapfeltevés, hogy a hidraulika folyadék megfelel az ISO szabványnak (hidraulika olajak elıírásai) Az összes olyan géptér, melyben hidraulikus berendezés van, olyan kialakítású, mely a kifröccsenı (szivárgó) hidraulika folyadékot fel tudja fogni. 4

5 A gépterek és az akna szellızés elıírásai az alapfeltételezések részbe lettek áttéve és egy új informatív mellékletekben részletes, iránymutató magyarázatot ad a tárgyban. Ennek következtében a szellızéssel kapcsolatos felelısség a liftet beépítırıl az építészre / beruházóra száll át, a lift szerelı cégtıl kapott adatok alapján. Erre azért volt szükség, mert a Nemzeti Építészeti elıírások széles körben szabályozzák a szellızést és esetleg azok ütközhettek volna az új szabvány elıírásaival. 5

6 Alkalmazási terület Az EN81-1/2 + A3-hoz képest az egyetlen változás, hogy az 500 Mpa feletti biztonsági szelepes hidraulikus termékek kikerültek a szabványból. 6

7 Az alábbi új fogalommeghatározások kerültek be Megbízott személyek Kompetens személyek Karbantartás Mentési mőveletek Különleges eszközök 7

8 EN414 elıírások: A jelentıs kockázatok új táblázata került be az EN szabványban megadott lista alapján, az új EN 414 szabványfelépítés alapján. A fentiek következtében a régi szabvány 5 16 fejezetei az új szabvány 5. fejezetébe kerültek. Ez azt jelenti, hogy szinte minden elıírás újraszámozásra került. Ezen túlmenıen néhány fejezet szétbontásra került a könnyebb érthetıség kedvéért. 8

9 Az akna 9

10 Ahol két egymást követı szint távolsága meghaladja a 11 m-t, egy új lehetıség is adódik : Közbensı menekülö ajtók. Közös aknában lévı másik lift menekülı ajtókkal Villamos vészeseti üzemmód. Az akna szerkezetében használt üveglapoknak el kell bírniuk egy 300 N nagyságú erıhatást mely 0,3 m x 0,3 m felületen hat. Ahol a süllyeszték alatt elérhetı terek vannak és az ellensúly alatt egy oszlopot alkalmazunk az erık levezetésére, ott a lezuhanó ellensúly mozgási energiájából származó erıket az építık számára meg kell adni. 10

11 Védıburkolatok az aknában: Új elıírás az ellensúly elhatárolás méreteire vonatkozóan, illetve az elhatárolásnak ellent kell állnia 300 N erıhatásnak anélkül, hogy a deformáció az ellensúly pályáját elérné. Az aknaelhatárolás elıírása is változik, az 500 mm távolságnak a védıkorlát és a legközelebbi mozgó alkatrész között kell meglennie, nem a fülketetı széle és a mozgó alkatrész között. 11

12 Aknafej és süllyeszték terek A fülketetın kell legyen megfelelı számú, álló személy számára kialakított hely. Az elıreláthatólag a tetın dolgozó engedélyezett személyek számát egyértelmő jelzéssel kell megadni. Minden egyes személynek kell legyen elérhetı, saját védıtere. A nem biztonságos tereket fekete sárga csíkozással kell megjelölni. A védıkorlát kivételével a többi rögzített készülék és a plafon legalsó pontja között 500 mm tiszta távolságnak kell lennie. A védıkorlát legyen 400 mm távolságra a fülke pályáján kívül esı berendezésektıl. Új elıírások a síntıl való távolságokra a süllyesztékben. 12

13 13

14 Új elıírás a süllyesztéki létrákra vonatkozóan, biztonsági érintkezı, ha szükséges (ideiglenes). Normatív szöveg az 5. fejezetben, egy új normatív melléklettel kombinálva írja le a lehetséges létra típusokat. Lánc, vagy kötél, mely meggátolja a létra eltávolítását Rögzített létra (1) állandóan mászási pozícióba helyezve (2). Mozgatható létra a süllyesztékbe rögzítve (1) mászási pozícióba helyezve (2). Létra talp rögzítés elmozdulás ellen (ne tudjon kifordulni) 2 14

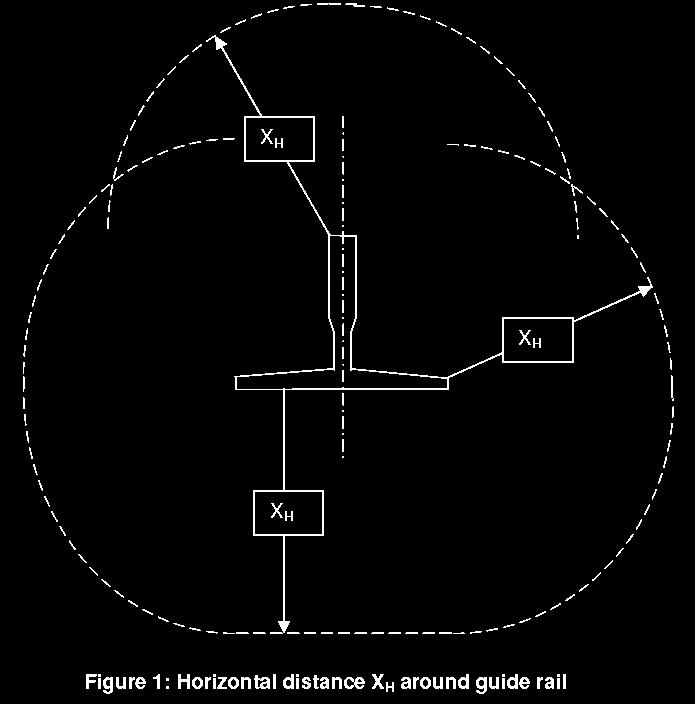

15 Vezetısín körüli szabad távolságok: A vezetısíntıl bizonyos vizszintes távolságra lévı, a fülke alatti elemek és a süllyeszték padló közötti távolság elıírásai. 15

16 Új elıírás a süllyesztéki karbantartás egység. A fülke tetı karbantartási egységgel összehangoltan kell mőködtetni, a veszélyes helyzetek elkerülése végett. Egyik egység sem élvez elsıbbséget a másikkal szemben. Ha fülketetın és a süllyesztékben egyidıben személyek vannak, a megfelelı irányú gombot mindkettıjüknek meg kell nyomnia. A fülke csak így mozoghat. Példa: A fülke mozgatása fel irányban a két karbantartási egység FEL jelő gombjának egyidejő megnyomásával lehetséges. 16

17 Vészjelzı a bentragadt személyek számára. Az aknában rekedt személy számára kiépített, segélyhívó berendezés minden tekintetben feleljen meg az EN81-28 elıírásainak. 17

18 Gépterek 18

19 A gépházakban csak a felvonóhoz használt alkatrészek lehetnek elhelyezve. Új elıírások a szintkülönbségek és hézagok tekintetében, (esetleg létrák és korlátok alkalmazása szükséges). A gépterek megvilágításának fényerıssége: 200 lux a munkahelyek és a közlekedési útvonalak tekintetében. Új elıírás az aknai terelıkerekek védelmével kapcsolatban és a hozzáférésrıl karbantartás esetén. 19

20 Ahol a fülke tetején a munkavégzés szükségszerő, és a fülke helyzetének rögzítése mechanikus készülékekkel megoldott és a blokkolás feloldása nem mőködik áramkimaradás esetén a fülkétıl adódó erık miatt, egy meneküléshez alkamas készüléket kell beépíteni az alábbiak szerint. Megfelelı távolság a fülketetı és az aknaajtó tokfelsı között Menekülı ajtó a fülketetın. Menekülı ajtó az aknában. 20

21 Akna- és s FülkeajtF lkeajtók 21

22 Az aknaajtókra és fülkeajtókra vonatkozó elıírások összevonásra kerültek. Az összes aknaajtó tőzállósági vizsgálata és tanúsítása az EN81-58 szerint kell történjen. Minden ajtó, a kereteikkel együtt tárgya a kemény és lágy ütıingás vizsgálatnak a leggyengébb pontjain. A vizsgálatok részletei az EN81-50 szabványban találhatók. 22

23 Új elıírás a mechanikai ellenállás és erık tekintetében: 1000 N erıhatás 100cm 2 károsodást. felületen nem okozhat állandó Kisiklásgátló készüléket kell alkalmazni arra az esetre, ha a függesztıelemek meghibásodnának. Ütésvizsgálatnak kell alávetni ıket. Új elıírás az érintésmentes ajtóvédelmi készülékrıl, ha az ajtó mozgási energiája nagyobb mint 4 J. Új elıírás, a lift üzemen kívül helyezése, vagy az ajtó mozgási energia csökkentése 4 J alá, ha az érzékelı egység meghibásodik. Ezzel együtt hangjelzést is kell alkalmazni. 23

24 Új elıírások a kialakításra vonatkozóan: Új elıírások a gyermekkéz behúzás elleni védelem kapcsán, üveglapos ajtók esetén. Az üveg opálossá tétele a használók által elérhetı oldalon, minimum 1,1 m magasságig. Az ujjak jelenlétének érzékelése min. 1,6 m magasságig, és az ajtó mozgásának megállítása nyitás irányban. Az ajtólap és a keret közötti hézag csökkentése 4 mm-re legalább 1,6 m magasságig. A kiugrások nem lehetnek nagyobbak, mint 1 mm (keretes üveglapos). Az ajtótok, ajtólappal párhuzamos külsı élének rádiusza nem lehet több, mint 4 mm. 24

25 Új elıírások a kialakításra vonatkozóan: A fülkeajtó nem nyitható 100 mm-nél szélesebbre a kireteszelési zónán kívül (Fülkeajtó zár). Új elıírások a tok és az ajtólap záródó éleknél a labirintusra vonatkozóan, tőzálló ajtók esetén. Az ajtó záródó éle nem lehet kisebb 20 mm-nél üveglapos ajtók esetén. Új plusz érintkezı a lengıajtóknál. 25

26 Új elıírások a kialakításra vonatkozóan: Ha a legalsó aknaajtó zárszerkezete nem 0,8 m távolságon belül van a süllyesztéki létrától, egy a zárszerkezet nyitására alkalmas eszközt kell a süllyesztékben elhelyezni. Új elıírás, a kényszernyitó szerkezet küszöbtıl mért magassága tekintetében attól függıen, hogy függıleges, vagy vízszintes elrendezéső. 26

27 A hézagok méretében nincs változás Csak egyetlen 150 mm-nél nagyobb bemélyedés lehet két szomszédos szint között 27

28 Felvonó fülke 28

29 A fülke teherbírása, rakodása: A teherbírás számítás alapja továbbra is 75 kg/személy. A fülke alapterületét a teherviselı faltól falig mérve kell kalkulálni. A burkolatokat nem kell figyelembe venni. A méreteik miatt személyek befogadására nem alkalmas tereket nem kell figyelembe venni az alapterület számításnál. A 100 mm-nél kisebb ajtó kirekesztéseket nem kell figyelembe venni az alapterület számításakor. Új mintakalkuláció a rakodókészülékek figyelembevételéve bekerült a szabványba. Új elıírás a fülkére vonatkozóan a falak az EN13501.nek megfelelıen nem éghetı anyagból kell készüljenek. 29

30 Új elıírások a kialakításra vonatkozóan: Az állandó deformáció teszteknél, az alkamazott erıket most már a fülke falak mindkét oldalán alkalmazni kell. Új elıírás a fülkébıl fülkébe történı mentés, és egy hordozható híd biztosítása. A fülketetın, ahol személyek munkát végeznek, ott a felület csúszásmentes kell legyen. Módosított elıírások a fülkevilágítás és a vészvilágítás fényerıssége kapcsán. 30

31 Új elıírások a kialakításra vonatkozóan: Új elıírás a köténylemezre vonatkozóan Ellent kell álljon egy 300 N vízszintes erıhatásnak, kisebb mint 25 mm deformációval. Új elıírás a védıkorlátra vonatkozóan. Minden fülke tetın kell legyen láblemez tekintet nélkül a távolságokra. Új elıírás az 1100 mm magas védıkorlát alkalmazására. A védıkorlátnak ellent kell állnia 300 N vízszintes erıhatásnak. 31

32 32

33 Függesztıelemekelemek 33

34 Minden kötél feleljen meg az EN elıírásainak (Lift Direktíva alatt harmonizált) Kötélszorító kengyelek nem alkalmazhatók kötélvégekként. A kötélvégeknek meg kell felelniük az EN , 6 vagy 7 elıírásainak. Hajtótárcsa - kötél Minden kötélnek meg kell csúsznia, ha a fülke, vagy az ellenúly elakadt, vagy a hajtásnak a motor nyomatékát le kell határolnia. 34

35 Ha az egyik kötél relativ megnyúlása nagyobb mint a többié, a felvonónak a legközelebbi szinten meg kell állnia (kötéllazulás!). Új elıírások a kiegyenlítı mővekre vonatkozóan, a lift sebessége függvényében. (feszítımőves készülék 3 m/s felett) Az elıírások tisztázása a kötélvédelemre, a kiugrásgátlókra és feszítımüvekre vonatkozóan. Az M mellékletben megadott számítások átkerültek az EN81-50 szabványba. Csak kismértékben kerültek változtatásra a jelenleg hatályoshoz képest. 35

36 36

37 Az új technológiák, mint szíjak, vagy a kötelek alternatív formái még nem kerültek be a szabványba. Ennek oka a szabadalmaztatott vagy másolás elleni védelemmel rendelkezı anyagok alkalmazása. A fentiektıl függetlenül a jövıbeni revízióknál ezek az anyagok is figyelembe lesznek véve. 37

38 Túlsebesség, Fogókész szülék és Ellenırizetlen fülkemozgás s elleni védelem 38

39 Nincs változás a fogókészülékek és ütközık lassulási értékeiben. E helyett a CENTC10 együttmőködik az ISO/TC178-al, annak érdekében, hogy globálisan érvényes elıírásokat munkáljanak ki a fogókészülékek, az ütközık és az elektromos vészmegállítók lassulási értékeinek tekintetében. Ezek az elıírások az egész világon érvényesek lesznek. 39

40 Az alábbi cikkek kerültek törlésre: A pillanatmőködéső, ütköztetett hatású fogókészülékek összes hivatkozása. Az energia elnyelı ütközık ütköztetett visszatéréssel összes hivatkozása A fenti termékeket már nem gyártja senki. A hidraulikus rögzítıegységek összes hivatkozása. A repsúlyos sebességhatárolók összes hivatkozása. 40

41 Minden fülkerögzítı szerkezet (Pawl Device) aktív és behúzott állapotát is elektronikus úton kell igazolni. Ha a rögzítı szerkezetet úgy érzékeli a detektáló egység, hogy nem érte el az aktív pozicióját, a liftnek a legalsó szintre kell futnia és üzemen kívüli állapotba kell kerülnie. 41

42 ELLENİRIZETLEN FÜLKEMOZGÁS A fal és a fülke küszöb közötti távolságot diagonálisan kell érteni, nem függıleges távolságként 42

43 Vezetısínek 43

44 Néhány kisebb módosítás a vezetısínek számításával kapcsolatban. A számításoknál figyelembe vett szakítószilárdságot a vezetısín gyártójának kell megadnia. Ahol az emelési magasság nagyobb mint 40 m a vezetısín kihajlásnál minden az épületszerkezettıl a gyámokon át a vezetısínre átadódó erıt is figyelembe kell venni. 44

45 G Melléklet (régi) Ez a melléklet átkerült az EN81-50 szabványba. Továbbra is példákat ad az Omega metódusos számításokra, de további megengedett számítási eljárásokat is megemlít. Eurocode 3 Finite Element Analysis Minden esetben az EN81-20 elıírásait kell kielégíteni. 45

46 Ütközık 46

47 Ahol az ütközık a fülkére, vagy az ellensúlyra szereltek, az ütközés területét legalább 300 mm magasságban lábazattal kell ellátni. Ellensúlyra szerelt ütközı esetén ez nem szükséges, ha a védıburkolat a süllyeszték padlótól nem több mint 50 mm. Hidraulikus lifteknél, teleszkópos munkahenger esetén, legalább egy tag ne ütközzön fel, mikor a fülke a teljesen összenyomott ütközön ül. 47

48 Az energiatároló típusú ütközık kivételével, minden ütközın legyen névtábla a gyártó nevével, a típusvizsgálati tanúsítvány számával, az ütközı típusával, és az olaj adataival, (ha van). Az energiatároló, nem lineáris típusú ütközık esetén az összenyomódás maximumát a rögzítı elemeknél figyelembe kell venni. A színtetikus anyagból készült energiatároló típusú ütközıket idıszakonként ellenırizni kell elöregedés szempontjából, a gyártói utasítások szerint. 48

49 Villamos szerelés és készülékek 49

50 Az összes villamos készk szüléknek meg kell felelnie az EN szabványnak. 50

51 A készülékek elhelyezésével kapcsolatos méretek most adottak a karbantartás elvégzése érdekében. Elıírás a villamos és hı kockázat jelzése. Az áramütés elleni védelemnek meg kell felelnie a IEC és EN szabványoknak. A dugaljzatokat földvédelemmel kell ellátni (30 ma) 51

52 Az elektronikus biztonsági berendezés SIL szintje most megegyezik a hasonló ISO szabványokban leírtakkal. Ha a biztonsági berendezés szofvert is tartalmaz (Az A mellékletben szerepel), lehetıvé kell tenni a a hibaállapot beazonosítását, egy beépített rendszerrel, vagy egy külsı eszköz segítségével. Ha a külsı eszköz különleges eszköz, akkor annak elérhetınek kell lennie a helyszínen. 52

53 Hajtótárcs rcsás és hidraulikus hajtások 53

54 Hajtótárcsás hajtás Fék A felvonógépen kell legyen egy fék, mely folyamatos kézi mőködtetéssel nyitható még áramkimaradás esetén is. A mőködtetés lehet mechanikus, vagy villamos egy független betáplálásról. A fék kézi nyitásával a 80%-ig terhelt fülkét a következı szintig be kell tudni mozgatni. 54

55 Hidraulikus hajtás A munkahengerek gyártásához felhasznált csövek mérete és tőrése feleljen meg az EN szabványsorozatnak. A munkahenger számítások korrekciója a hibák javítása. A vészleeresztı szelep nem engedhet további mozgást, ha a nyomás a gyártó által megadott minimális érték alá esik. A csıtörésre záró szelepnek elérhetınek kell lennie a fülkérıl, vagy a süllyesztékbıl. 55

56 Vezérl rlés 56

57 Az összes dokkolási üzem törlésre került. A piac nem igényli. A karbantartási nyomógombok feleljenek meg a EN szabvány elıírásainak. Karbantartási vezérlés esetén a fülkét 2 m távolságnál a süllyesztéktıl, vagy az aknafejtıl meg kell állítania. Továbbmozgásra a minimális védıtér irányába akkor van lehetıség 0,3 m/s sebességen, ha a vezérlıgombot megnyomják. 57

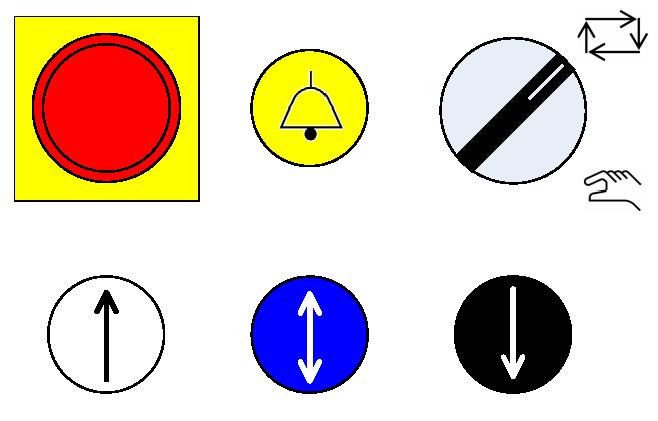

58 A karbantartási nyomógombok feleljenek meg az EN szabvány elıírásainak. A karbantartás vezérlın legyen egy Menet gomb, melyet az iránygombokkal együtt kell mőködtetni. 58

59 Vizsgálati üzem vezérlés (nem fogad hívásokat, nem nyit ajtót, szélsı szintekre utasítást lehet adni). Aknaajtózár és fülkeajtó érintkezı áthidalás Megengedett, hogy kompetens személyek, karbantartási vagy vizsgálati munkák miatt az aknaajtózárat, vagy a fülkeajtó érintkezıt áthidalják. A vészjelzı feleljen meg az EN elıírásainak. 59

60 Igazolások sok, Használati utasítás & Mőszaki dokumentáci ció 60

61 Helyszíni vizsgálatok >>>> EN Komponensek típus tanúsítási eljárása >>> EN Néhány új ellenırzés szükséges a hajtóképesség terén és a z ütközıknél az EN elıírások ellenırzésére. 61

62 A megjelölések a vonatkozó mőszaki részben találhatók. Néhány új elıírás a felvonókönyvhöz és a különleges eszközök használati utasításaihoz szükséges lehet. 62

63 Dokumentáció listája melyeket figyelembe kell venni a konformitás elemzés és tanúsítás folyamatában. Ezt a Bejelentett Szervezetekkel és a központi Európai szervezetekkel együtt kell megtenni. 63

64 64

65 Köszönöm m a megtisztelı figyelmet! 65
