1 Szakmai ismeretek II. Gépjármő motorok III. rész november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 1

2 Belsıégéső motorok felépítése november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 2

3 Belsıégéső motorok fıbb komponensei november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 3

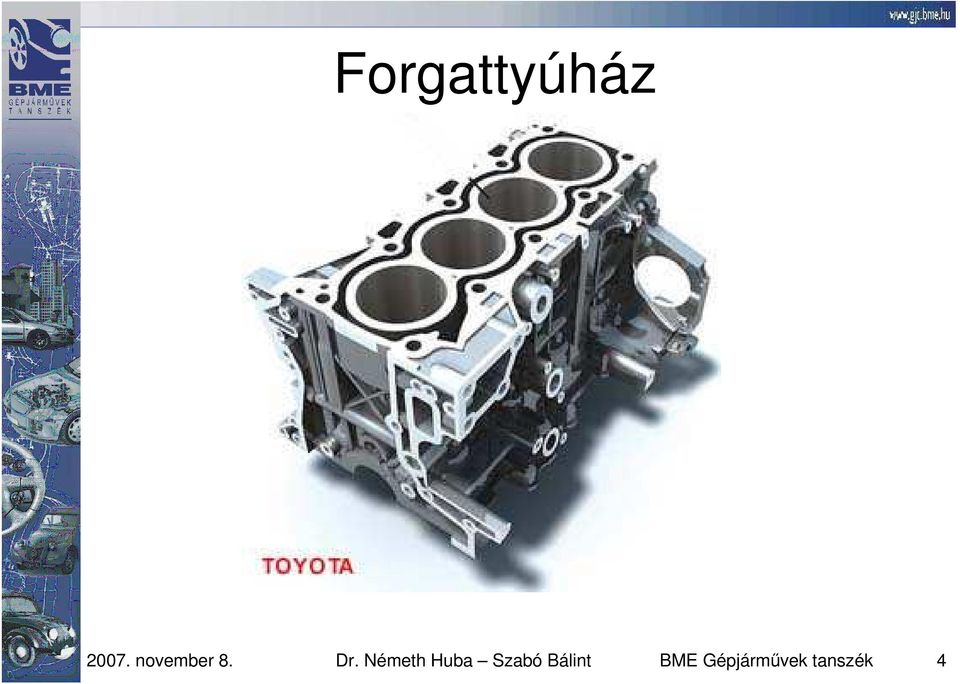

4 Forgattyúház november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 4

5 Forgattyúház feladata Forgattyús tengely ágyazása Hengertömb rögzítése Motorolaj tárolása (kiv. szárazkarter), és a szállításhoz szükséges csatornák kialakítása Folyadékhőtéső motoroknál a hőtıcsatornák kialakítása Motor felfüggesztési pontjainak kialakítása Motor segédberendezéseinek rögzítése november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 5

6 Kialakítás Folyadékhőtés Léghőtés november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 6

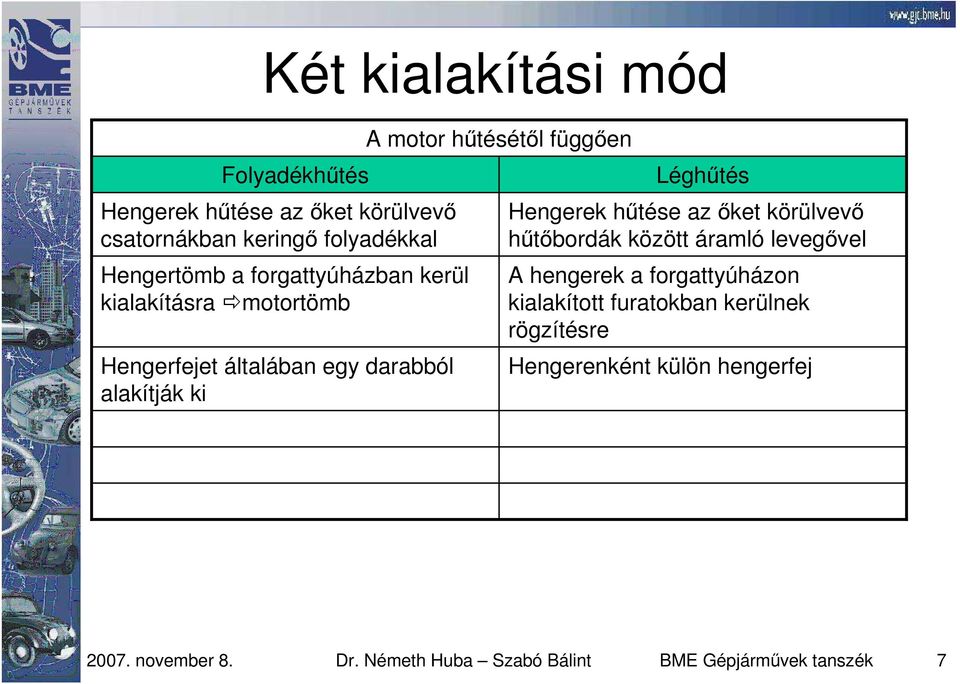

7 Két kialakítási mód Folyadékhőtés Hengerek hőtése az ıket körülvevı csatornákban keringı folyadékkal Hengertömb a forgattyúházban kerül kialakításra motortömb Hengerfejet általában egy darabból alakítják ki A motor hőtésétıl függıen Léghőtés Hengerek hőtése az ıket körülvevı hőtıbordák között áramló levegıvel A hengerek a forgattyúházon kialakított furatokban kerülnek rögzítésre Hengerenként külön hengerfej november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 7

8 Erıfolyam november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 8

9 Henger, hengertömb november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 9

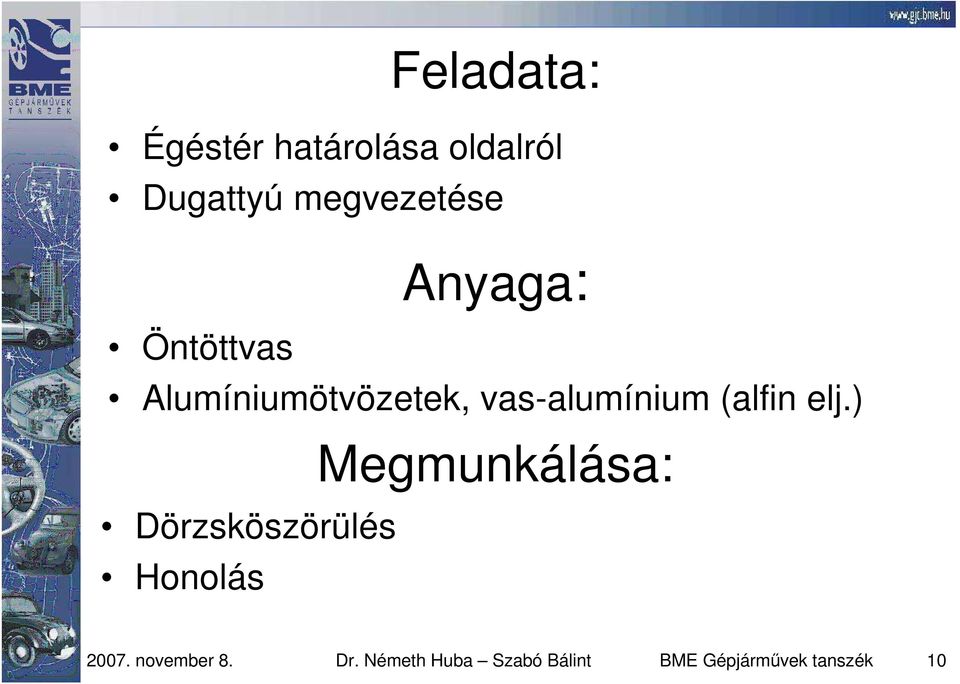

10 Feladata: Égéstér határolása oldalról Dugattyú megvezetése Anyaga: Öntöttvas Alumíniumötvözetek, vas-alumínium (alfin elj.) Dörzsköszörülés Honolás Megmunkálása: november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 10

11 Kialakítása Folyadékhőtéső motorok Léghőtéső motorok Perselyes motorok Persely nélküli motorok Nedves perselyes motorok Száraz perselyes motorok november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 11

12 Léghőtéses motorok hengere november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 12

13 Szárazperselyes motorok november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 13

14 Szárazperselyes motorok november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 14

15 Nedvesperselyes motorok november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 15

16 Nedvesperselyes motorok november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 16

17 Persely nélküli motorok november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 17

18 Dugattyúk november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 18

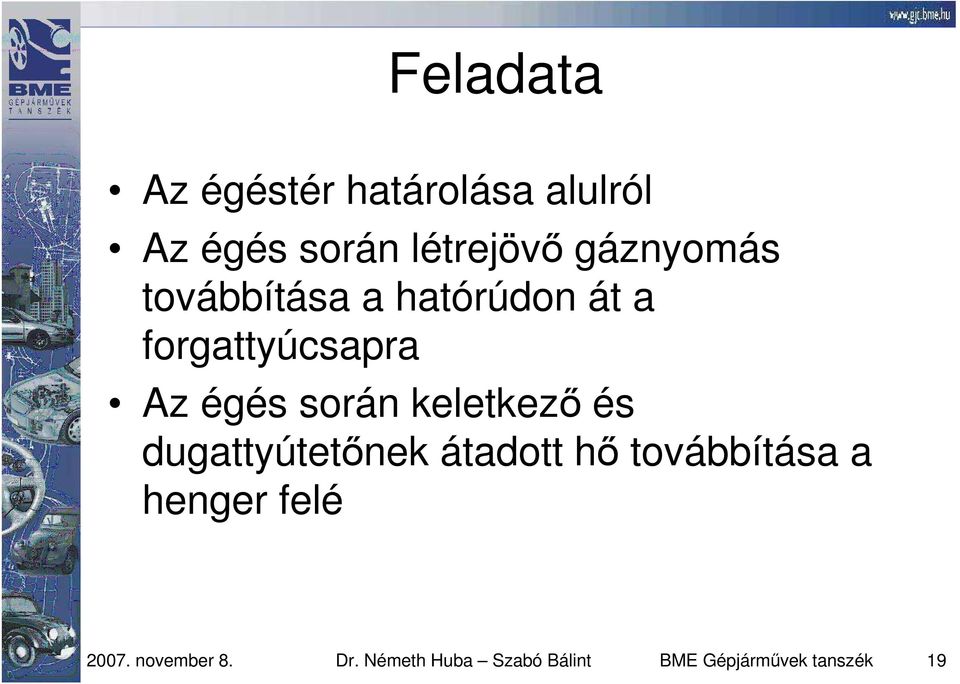

19 Feladata Az égéstér határolása alulról Az égés során létrejövı gáznyomás továbbítása a hatórúdon át a forgattyúcsapra Az égés során keletkezı és dugattyútetınek átadott hı továbbítása a henger felé november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 19

20 A dugattyú felépítése november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 20

21 A dugattyúk anyaga Elvárások a dugattyúk anyagával szemben: Kis sőrőség Nagy szilárdság Jó hıvezetı képesség Kis hıtágulás Kis súrlódási ellenállás, nagy kopásállóság Legmegfelelıbb anyag: Al-Si ötvözet Gyártási technológiák: Öntés Kovácsolás november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 21

22 Hıtágulási problémák A dugattyú átmérıje változik a hıtágulás miatt A henger és a dugattyú közötti illesztési hézag is változik november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 22

23 Szerkezeti kialakítás Homogén dugattyúk Szabályozott tágulású dugattyúk Acélgyőrős Acélszalagos Szegmensszalagos Hasított palástú Kényszer-olajhőtéső november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 23

24 Szabályozott tágulású dugattyúk A dugattyú palástját oválisra alakítják ki, és különbözı megoldásokkal biztosítják, hogy a hıtágulás során a dugattyú palástja a csapszeg tengelyének (B) irányába táguljon november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 24

25 Acélgyőrős dugattyúk november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 25

26 Acélszalagos dugattyúk november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 26

27 Szegmensszalagos dugattyú november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 27

28 Hasított palástú dugattyú november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 28

29 Kényszer-olajhőtéső dugattyú november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 29

30 Dugattyúgyőrők Kompressziógyőrők (2-3 db) Az égéstér elválasztása a forgattyútértıl Hıelvezetés a dugattyú felıl a henger felé Olajlehúzó győrők (1-2 db) A hengerfalról húzzák le a felesleges olajat Anyaguk öntöttvas, esetleg ötvözött acél Felületüket ónnal, molibdénnel vonják be, vagy keménykrómozzák november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 30

31 Győrők beépítése, és kialakítása november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 31

32 Győrőtípusok november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 32

33 Kompressziógyőrők november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 33

34 Olajlehúzó győrők november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 34

35 Dugattyú csapszeg A dugattyút köti össze a hajtórúddal Kis tömegőnek kell lennie Nagy felületi keménység szükséges Anyaga krómmal, nikkellel, molibdénnel ötvözött acél november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 35

36 Csapszeg rögzítése Úszócsapszegek: A csapszeg persellyel van ágyazva a hajtórúdszemben, a dugattyúban pedig tengelyirányú elmozdulás ellen biztosítógyőrővel biztosítva van Fix csapszegek: A csapszeg zsugorkötéssel van rögzítve a hajtórúdszemben, a dugattyúban viszont nincs szükség elmozdulás elleni biztosításra november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 36

37 Feladatai: Hajtórúd A dugattyú összekötése a forgattyús tengellyel Alternáló mozgás átalakítása forgó mozgássá Anyaga: Ötvözött acél, esetleg öntöttvas, alumíniumötvözet Gyártása: kovácsolással, öntéssel november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 37

38 Hajtórúd részei november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 38

39 Csapszeg persely kialakítása Siklócsapágyazás Görgıs csapágyazás november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 39

40 Hajtórúdszár A forgattyúcsap perselye osztott a szerelhetıség miatt, Szükség esetén ferde osztósíkkal november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 40

41 Forgattyúcsap persely Vágott Tört november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 41

42 Forgattyús tengely november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 42

43 Anyaga, gyártása Ötvözött acélból, öntöttvasból készítik Kovácsolással, öntéssel november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 43

44 Kialakítása Függ a hengerszámtól, hengerelrendezéstıl, gyújtássorrendtıl és szögtıl, csapágyazások számától november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 44

45 Részei november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 45

46 Osztott fıtengely november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 46

47 Tömegkiegyenlítés november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 47

48 Kiegyenlítıtengelyek november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 48

49 Lendkerék Feladata a motorok ciklikus mőködésébıl adódó szögsebesség-lengések csillapítása Munkaütemben a lendkerék energiát vesz fel és fékezi a fıtengelyt, a többi ütemben energiát ad le és gyorsítja a fıtengelyt november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 49

50 Kéttömegő lendkerék november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 50

51 Csapágyazások Az egymáshoz képest elforduló alkatrészeket csapágyazni kell: Fıtengely forgattyúház kapcsolat Fıtengely hajtórúd Hajtórúd csapszeg dugattyú Vezérmőtengely hengerfej (forgattyúház) november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 51

52 Csapágyazási módok Tőgörgıs csapágyak (kiv. vezérmőtengely): osztott fıtengely szükséges Siklócsapágyak november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 52

53 Siklócsapágyak A csap és a tengely közé perselyt helyeznek be A szögelfordulás a persely és a tengely között valósul meg A persely belsı felületén vékony olajfilm alakul ki, azon fut a tengely november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 53

54 Perselyek kialakítása november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 54

55 Fıtengely perselyek november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 55

56 Csapágyfedelek november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 56

57 Hengerfej november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 57

58 Feladata, kialakítása Égéstér határolása felülrıl Töltetcseréhez, és motorvezérléshez szükséges elemeket is magában foglalja Közvetett befecskendezéső dízelmotorok égésterét is a hengerfejben alakítják ki Lehet folyadék- vagy léghőtéses Anyaga könnyőfém (alumínium) ötvözetek, esetleg öntöttvas november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 58

59 Hengerfej november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 59

60 Hengerfej november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 60

61 Dízel égésterek Közvetlen befecskendezéső dízelmotorok: osztatlan égéstér Közvetett befecskendezéső dízelmotorok: osztott égéstér Örvénykamrás Elıkamrás Légkamrás november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 61

62 Közvetlen befecskendezés november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 62

63 Közvetlen befecskendezés november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 63

64 Örvénykamrás égéstér november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 64

65 Elıkamrás égéstér november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 65

66 Hengerfej leerısítése november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 66

67 A hengerfej rögzítésének követelményei A csavarokat az elıírt nyomatékra és szögre kell húzni Meghúzási sorrend: belülrıl kifelé átlósan november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 67

68 Tömítések november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 68

69 Hengerfej tömítés november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 69

70 Kenırendszer november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 70

71 Hőtırendszer november 8. Dr. Németh Huba Szabó Bálint BME Gépjármővek tanszék 71
