1 Jegyzetelési segédlet 2. Informatikai rendszerelemek tárgyhoz 2009 Szerkesztett változat Géczy László

2 Leütéses (impact) nyomtatók Szalag vagy öv nyomtató Mátrix nyomtatók Hagyományos karos írógépek Gömbfejes írógép Karakterhengeres nyomtató egy fejes sornyomtató Hengerfejes írógép (Teletype) Margaréta tárcsás nyomtató Lánc, vagy heveder nyomtató

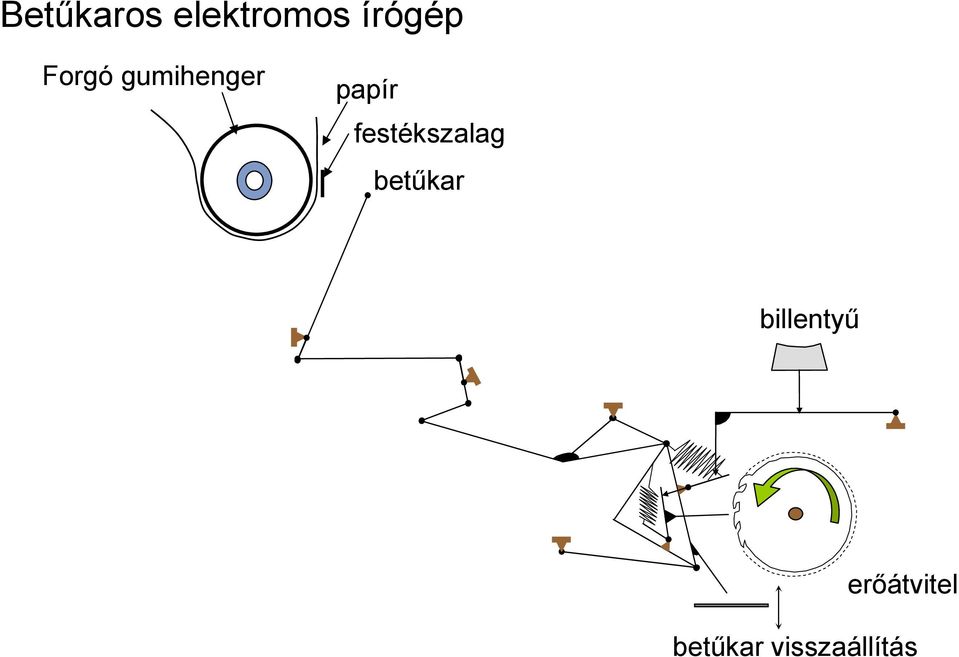

3 Betűkaros elektromos írógép Forgó gumihenger papír festékszalag betűkar billentyű erőátvitel betűkar visszaállítás

4 Megbízhatóság növelése az eszközök egyszerűbb felépítésével A sok mozgó alkatrész a hiba lehetőségét jelentős mértékben növeli. Betűkaros írógépen általában általában ~50 betűkar van. Így a mozgó alkatrészek száma 50*10 = 500 Olyan nyomtató és kiválasztó szerkezetek tervezése és megvalósítása a cél, amelyekben a mozgó alkatrészek száma igen kevés. A továbbiakban olyan leütéses nyomtató szerkezetek kerülnek bemutatásra, amelyeknél az író mechanika egyre kevesebb mozgó elemet tartalmaz.

5 Hengerfejes nyomtató Teletype - Amerikai telex

6 Gömbfejes (nyomtató) írógép Emelet kiválasztás emeletek A karakterek 4 emeleten vannak elrendezve

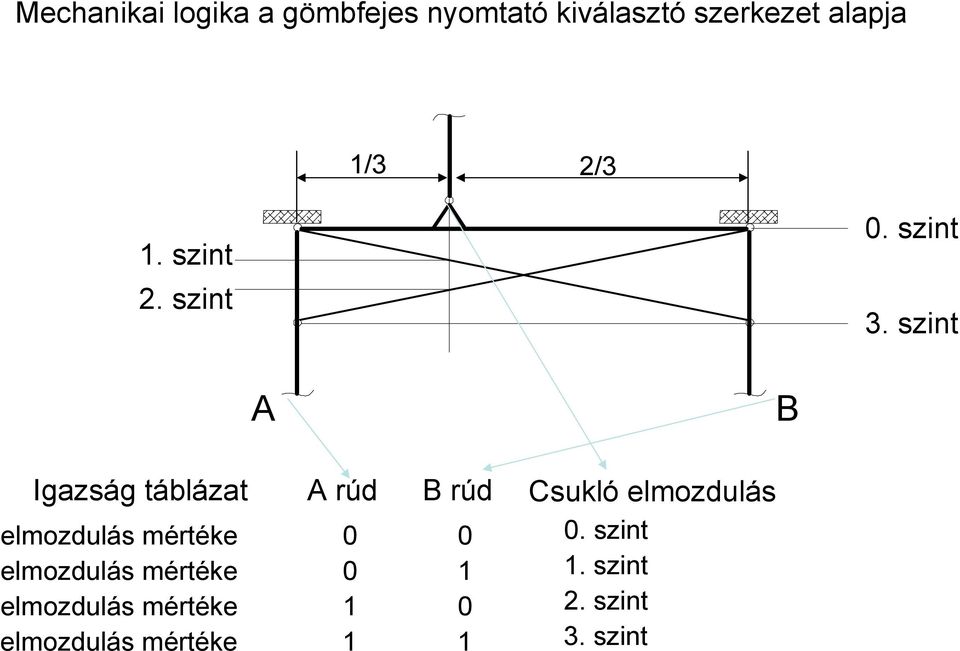

7 Mechanikai logika a gömbfejes nyomtató kiválasztó szerkezet alapja 1/3 2/3 1. szint 2. szint 0. szint 3. szint A B Igazság táblázat elmozdulás mértéke elmozdulás mértéke elmozdulás mértéke elmozdulás mértéke A rúd B rúd Csukló elmozdulás 0. szint 1. szint 2. szint 3. szint

8 Margaréta tárcsás nyomtató

9 Margaréta tárcsás nyomtató működési vázlata Motorok egy irányba forognak 1. motor fogazott szíj 2. motor forrás HP

10 Karakterhengeres nyomtató A nyomtatók azon lényeges építő elemeinek bemutatására, amelyek a nyomtatószerkezeten kívül mindegyikben közösek. festék kendő orsók festék kendő állandó mágnes papír továbbító traktor karakter henger papír festék kendő orsók zászló papír lerakó beállító csavar kalapács pad papír tároló

11 Szalag nyomtató papír festékszalag kalapács állandó mágnes domborított acél nyomtató szalag hajlékony felfüggesztés

12 Nyomtató kalapács repülési idejének mérése Annak érzékeltetésére, hogy a perifériák nem önálló mechanikák és nem önálló elektronikák, hanem zárt egészek, zárt egységek. oszcilloszkóp Kalapács ütközése U T mérőellenállás kalapács gerjesztő mágnes 10V gerjesztő feszültség gerjesztés kezdete 100ms repülési idő 5*100ms Nyomtató kalapács repülési idejének beállítása beállító csavarral

13 Leütéses mátrix nyomtató fej felépítése 18 tűs nyomtatófej nyomtatási kép kialakulása Mozgató elektromágnes Támasztó lemez Vezető lemez A tűk megvezetése és tömörítése A 18 és 24 tűs nyomtatófej tűoszlopainak elhelyezkedése és az általuk előállított pont oszlopok.

14 Leütéses mátrix nyomtató Vázlatos szerkezete nyomtatófej keménygumi henger

15 Az eddigi legnagyobb tűszámú mátrix nyomtató fej Az EPSON 48 tűs fej A nyomtatási kép minőségének változása erősen torzított minőségű kép ferde vonalak, a nyomtató tűsorral hegyes szöget bezáró vonalak hullámossága, egyenletessége rosszabb 9 tűs nyomtató 24 tűs nyomtató 48 tűs nyomtató

16 Vonalak hullámossága A nyomtatási kép minőségének változása 9 tűs fejjel minden módosítás nélkül készült vonal képe Lehetséges optimum vonal képe

17 Tűs sornyomtató, fésűs technika alkalmazásával Egyszerre egy sor nyomtatása történik A fésű fogak elhelyezkedése és a tű mozgató motor Egy fésű fog szerkezete fésű fogak Vibráló mozgást biztosító motor forrás HP

18 Fésűs sornyomtató megvalósítása Egy karakterhez egy tű tartozik A karakter kép kialakításának folyamata A nyomtató szerkezet forrás HP

19 Hagyományos tűvel működő sornyomtató Egy karakterhez egy tű tartozik. A tűket itt is a sorok irányában oda-vissza rángatják. A karakter kép kialakítása azonos a fésűs nyomtatóéval

20 Színes leütéses nyomtatás
