1 Tanácsok a DanFloor padlófűtés méretező program használatához A méretezést megelőző beállítások A DanFloor program sikeres telepítése után megkezdhetjük egy épület padlófűtésének méretezését. Ha elindítjuk a programot, az alábbi ablak nyílik meg: Első lépésben klikkeljünk a Beállítások gombra. A Program ablakba írjuk be nevünket, címünket, elérhetőségünket. Ezek az adatok az eredmény kinyomtatásánál megjelennek. Célszerű hagyni az aktuális dátum kijelölést. Ez is megjelenik majd a nyomtatásban. A nyomtatási lap és nyelv beállításokat nem célszerű változtatni. Ezután klikkeljünk a Beállítások Projekt gombra. Az alábbi ablak nyílik ki: 1

2 A helyiség hőmérsékletnél szereplő 20 C általában elfogadható. Ezt kínálja majd a program minden egyes helyiségnél, de ott ez megváltoztatható, tehát például a fürdőszobában magasabb hőmérséklet kérhető. Ha általában el akarunk térni ettől a 20 C értéktől, természetesen megtehetjük. Rendkívül fontos ebben az ablakban a padlófűtés előremenő és visszatérő hőmérsékletének megadása. Lakásoknál általában jó, ha 5 fok hőmérséklet különbséggel számolunk. Lehet például 38 C előremenő és 33 C visszatérő hőmérsékletet, vagy 40 C előremenő és 35 C visszatérő értéket választani. Lakásoknál általában a 40 C feletti előremenő érték már túlzottan magas felületi hőmérsékletet okoz a padlón. Nagy közösségi épületeknél, ahol a padló hőmérséklet és annak egyenletessége nem olyan kritikus kérdés, lehet magasabb előremenővel, nagyobb hőmérséklet különbséggel méretezni. Azért olyan fontos a munka megkezdésekor a vízhőmérséklet megadása a projekt adatok között, mert így biztosítható, hogy az egyes köröknél mindig azonos értékkel számoljunk. Megadhatjuk itt a födém alatti tér hőmérsékletét és a födém höátbocsátási tényezőjét. Ebben az esetben a program az alsó tér felé irányuló hőveszteséget is figyelembe veszi. Célszerű ugyanebben az ablakban meghatározni az osztó-gyűjtő közötti nyomáskülönbséget. A program 20 kpa (2 m v.o.) értéket kínál, de a várhatóan rendelkezésre álló szivattyúhoz igazodva állítsuk itt be a számításnál figyelembe veendő értéket. Jó, ha kiválasztjuk a beszabályozásra használt eszközt, célszerűen az előbeállítós szelepekkel szerelt Balance osztót. Ha ezt itt kiválasztjuk, minden körnél ezt kínálja majd a program, és ennek előbeállítási értékeit határozza meg. Beállítható ebben az ablakban a padlófűtési mezőben lefektetett tényleges csőhossz felett a bekötésekre, az osztó-gyűjtőhöz vezetésre általában használt csőhossz is. Ha ezt itt megadjuk, nem kell minden egyes körnél a kiegészítő hosszat külön beírni. Ha nem normál vízzel, hanem esetleg adalékolt vízzel kívánjuk a rendszert feltölteni, ebben az ablakban lehet előírni, milyen közeggel számoljon a program. Ritkán fordul elő, hogy az egyes körökbe a padlófűtési csöveken kívül más alaki ellenállás, szerelvény kerüljön beépítésre, de ilyen esetekre a program lehetőséget teremt, hogy azokat figyelembe vegyünk. Lépjünk ezután vissza az első képen bemutatott induló oldalra. Helyiségek felvétele, padlófűtési mezők kiosztása Első lépésben jelöljük meg, nevezzük el a padlófűtéssel tervezett helyiségeket. A jelölés tetszőleges (A, B, C.; esetleg név stb.) Az Új helyiség gomb megnyomásával kinyílik egy kis ablak. Abba írjuk be az első helyiség nevét, vagy jelét, majd ugyanígy hozzuk létre a további helyiségeket. Ha törölni szeretnénk egy korábban létrehozott helyiséget, klikkeljünk rá, majd az egér jobb gombjának megnyomásával megjelenő ablakban válasszuk ki a törlést. 2

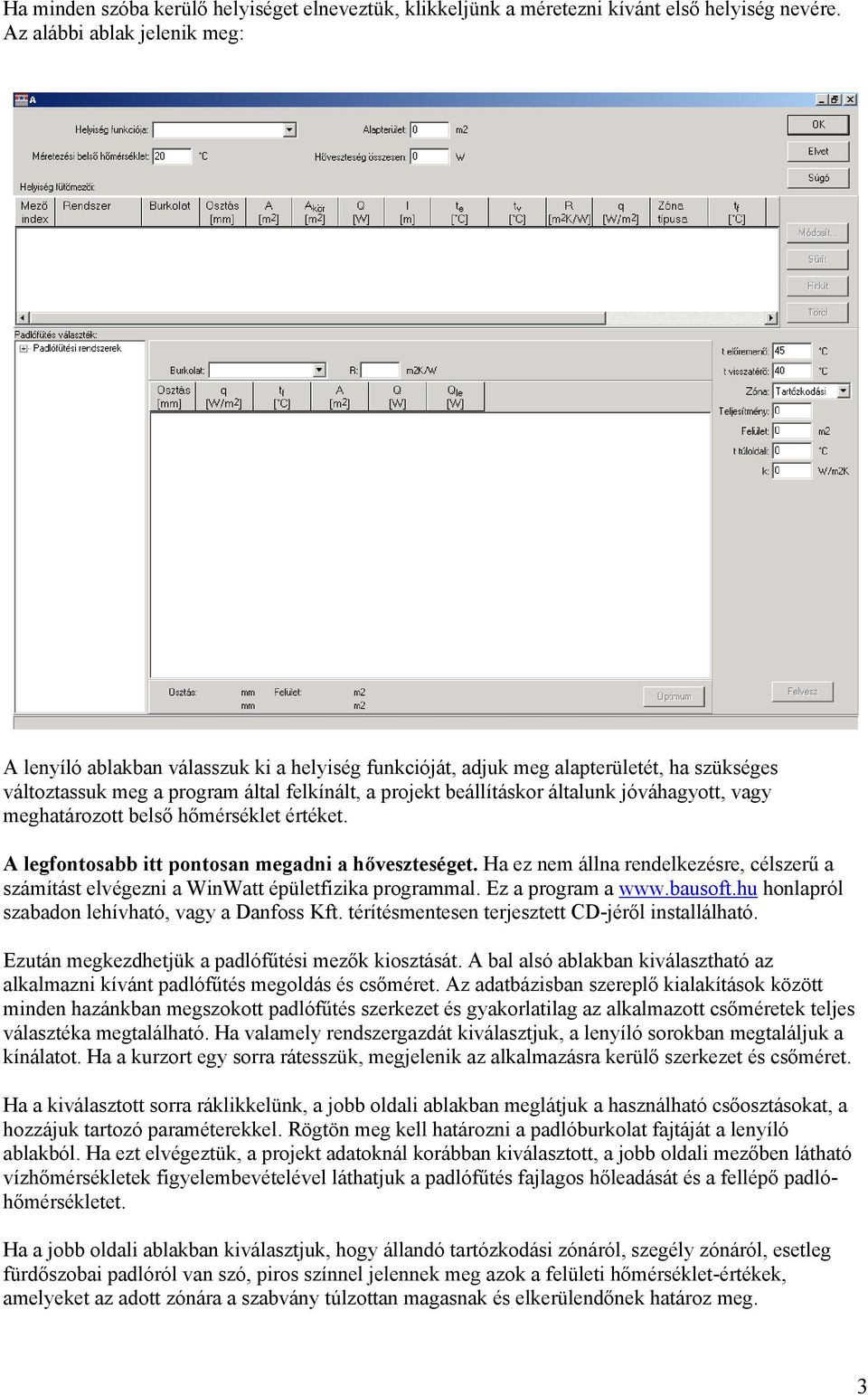

3 Ha minden szóba kerülő helyiséget elneveztük, klikkeljünk a méretezni kívánt első helyiség nevére. Az alábbi ablak jelenik meg: A lenyíló ablakban válasszuk ki a helyiség funkcióját, adjuk meg alapterületét, ha szükséges változtassuk meg a program által felkínált, a projekt beállításkor általunk jóváhagyott, vagy meghatározott belső hőmérséklet értéket. A legfontosabb itt pontosan megadni a hőveszteséget. Ha ez nem állna rendelkezésre, célszerű a számítást elvégezni a WinWatt épületfizika programmal. Ez a program a honlapról szabadon lehívható, vagy a Danfoss Kft. térítésmentesen terjesztett CD-jéről installálható. Ezután megkezdhetjük a padlófűtési mezők kiosztását. A bal alsó ablakban kiválasztható az alkalmazni kívánt padlófűtés megoldás és csőméret. Az adatbázisban szereplő kialakítások között minden hazánkban megszokott padlófűtés szerkezet és gyakorlatilag az alkalmazott csőméretek teljes választéka megtalálható. Ha valamely rendszergazdát kiválasztjuk, a lenyíló sorokban megtaláljuk a kínálatot. Ha a kurzort egy sorra rátesszük, megjelenik az alkalmazásra kerülő szerkezet és csőméret. Ha a kiválasztott sorra ráklikkelünk, a jobb oldali ablakban meglátjuk a használható csőosztásokat, a hozzájuk tartozó paraméterekkel. Rögtön meg kell határozni a padlóburkolat fajtáját a lenyíló ablakból. Ha ezt elvégeztük, a projekt adatoknál korábban kiválasztott, a jobb oldali mezőben látható vízhőmérsékletek figyelembevételével láthatjuk a padlófűtés fajlagos hőleadását és a fellépő padlóhőmérsékletet. Ha a jobb oldali ablakban kiválasztjuk, hogy állandó tartózkodási zónáról, szegély zónáról, esetleg fürdőszobai padlóról van szó, piros színnel jelennek meg azok a felületi hőmérséklet-értékek, amelyeket az adott zónára a szabvány túlzottan magasnak és elkerülendőnek határoz meg. 3

4 Az egyes csőosztásokat tartalmazó sorokban az is látható, hogy a helyiségben még hiányzó hőigényt az adott csőosztással hány négyzetméter padlófelülettel lehet pótolni. Ha kiválasztottuk a megfelelő csőosztást, klikkeljünk a kiválasztott sorra. Az alábbi ablak jelenik meg: Határozzuk meg az alkalmazni kívánt mező felületét, majd nyomjuk meg az OK gombot. A kiválasztott padlófűtési mező megjelenik a helyiségre vonatkozó fölső ablakban, ugyanakkor a jobboldali területen levő ablakban megtaláljuk a még kielégítendő maradék hőigényt és maradék padlófelületet. Folytassuk a munkát további mezők meghatározásával, amíg hőigény mutatkozik. Ha a teljes padlófelületet elhasználtuk és maradt még számottevő hőigény, kiegészítő radiátoros fűtést kell készíteni. A helyiség jó klímája és a padlófűtési teljesítmény növelése érdekében használjunk nagyobb teljesítményű, sűrűbb csőosztású szegély zónákat a nagy hőveszteséget okozó ablakok, teraszajtók mentén, esetleg erősebben hűlő falak mellett. Célszerű ezeket a szegélyzónákat először kiválasztani. Ilyenkor a szegély zóna beállításával a program magasabb felületi hőmérsékletet engedélyez, mint a tartózkodási zónában. Ha a szegély zónákat kiválasztottuk haladjunk tovább a tartózkodási területekkel. Ha az összes padlófűtési zóna meghatározásra került, lépjünk át a következő helyiségre, majd az összes helyiség rendezése után lehet a padlófűtési köröket és azok hidraulikáját számolni. Padlófűtési körök meghatározása A padlófűtési köröket ugyanúgy hozzuk létre az induló ablakban, mint a helyiségeket. Hasonlóan lehet készíteni a jelöléseket is, természetesen a helyiségektől eltérő jellel. Hozzunk létre körülbelül annyi kört, amennyire számítunk. Ha később kevésnek bizonyul, majd bővíthetjük a körök sorát minden további nélkül. Ha törölni szeretnénk egy korábban létrehozott kört, klikkeljünk rá, majd az egér jobb gombjának megnyomásával megjelenő ablakban válasszuk ki a törlést. 4

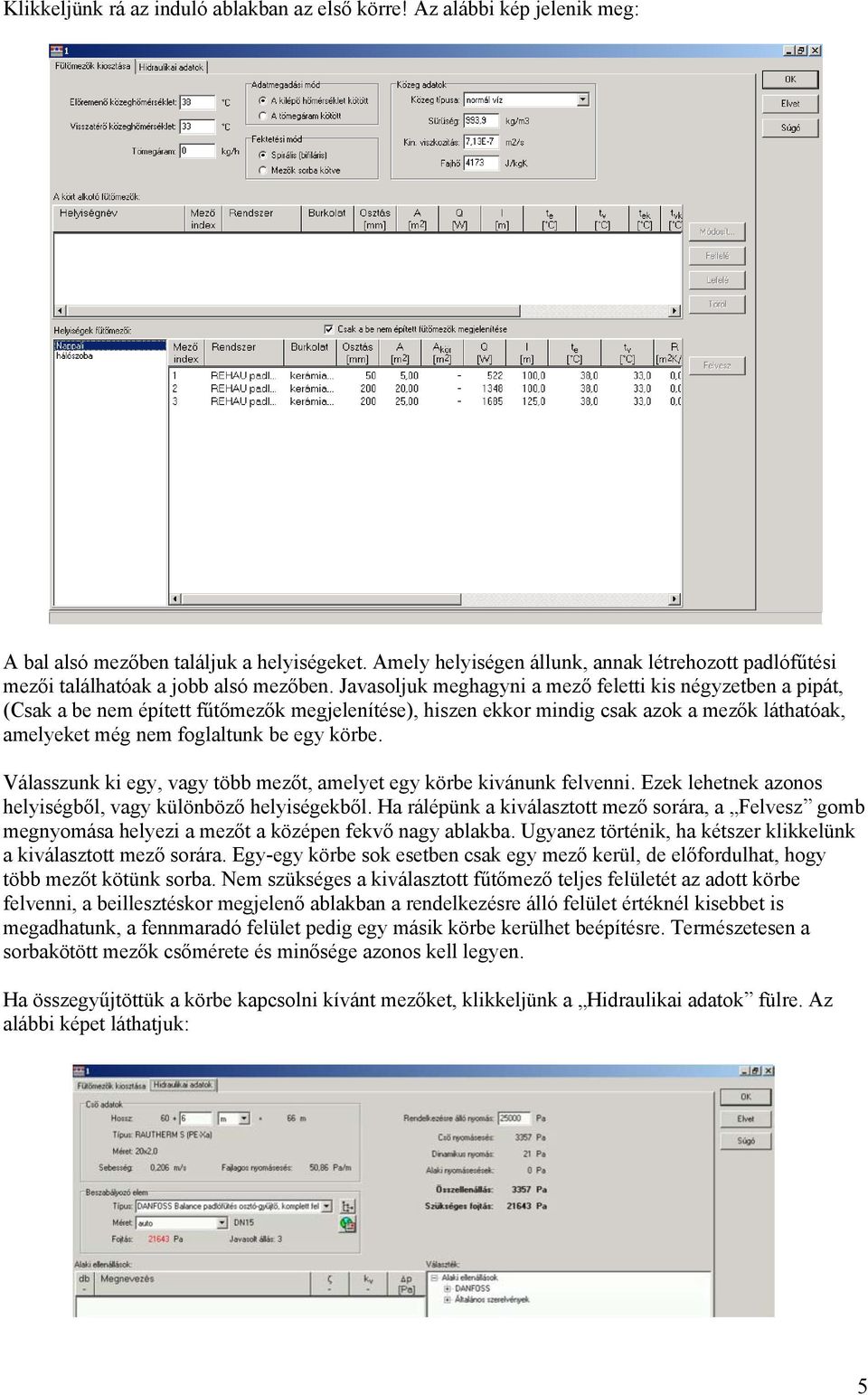

5 Klikkeljünk rá az induló ablakban az első körre! Az alábbi kép jelenik meg: A bal alsó mezőben találjuk a helyiségeket. Amely helyiségen állunk, annak létrehozott padlófűtési mezői találhatóak a jobb alsó mezőben. Javasoljuk meghagyni a mező feletti kis négyzetben a pipát, (Csak a be nem épített fűtőmezők megjelenítése), hiszen ekkor mindig csak azok a mezők láthatóak, amelyeket még nem foglaltunk be egy körbe. Válasszunk ki egy, vagy több mezőt, amelyet egy körbe kivánunk felvenni. Ezek lehetnek azonos helyiségből, vagy különböző helyiségekből. Ha rálépünk a kiválasztott mező sorára, a Felvesz gomb megnyomása helyezi a mezőt a középen fekvő nagy ablakba. Ugyanez történik, ha kétszer klikkelünk a kiválasztott mező sorára. Egy-egy körbe sok esetben csak egy mező kerül, de előfordulhat, hogy több mezőt kötünk sorba. Nem szükséges a kiválasztott fűtőmező teljes felületét az adott körbe felvenni, a beillesztéskor megjelenő ablakban a rendelkezésre álló felület értéknél kisebbet is megadhatunk, a fennmaradó felület pedig egy másik körbe kerülhet beépítésre. Természetesen a sorbakötött mezők csőmérete és minősége azonos kell legyen. Ha összegyűjtöttük a körbe kapcsolni kívánt mezőket, klikkeljünk a Hidraulikai adatok fülre. Az alábbi képet láthatjuk: 5

6 A kiválasztott osztón a kör előbeállítását látjuk a hidraulikai adatokkal együtt. Ha az előbeállítási érték N állása esetén is túlzottan nagy a kör ellenállása a rendelkezésre álló nyomáshoz képest, a jobb oldalon a szükséges fojtás piros mínusz számmal jelenik meg. Ilyenkor csökkenteni kell a mező méretét, vagy változtatni a csőméretet. Lépjünk ilyenkor vissza a kérdéses helyiségbe. Klikkeljünk az érintett mezőre. Az alábbi ablak jelenik meg: A mező adatait itt lehet megváltoztatni. Ha a változás, például a mező méretének csökkentése hatással van a hőleadásra a helyiségben, a mezőből történő visszalépés után biztosítani kell a pótlást. Ha nagyon rövid, kis ellenállású körünk van, kis vízmennyiséggel, előfordulhat, hogy az 1 előbeállítási helyzet nem képez elegendő ellenállást a számított vízmennyiség beállításához. Ilyenkor a hidraulikai adatok képernyőn a javasolt állás: 1 mezőtől balra a fojtási érték piros karakterekkel jelenik meg, és nem egyezik pontosan a jobb oldali, Szükséges fojtás értékkel. Ez mutatja, hogy a fojtás nem elegendő. Hosszabb, vagy kisebb átmérőjű csövet kellene választani. A valóságban nem fog komoly gondot okozni, ha hagyjuk az eredeti értéket, és ebben a kis körben ténylegesen egy kicsit több víz fog áramolni, mint a számítás szerit kívánatos mennyiség. Ha nagyobb előbeállítási érték mellett is piros számokkal jelenik meg a bal oldali fojtási érték, a program arra figyelmeztet, hogy az adott állásnál, a szükséges fojtási értéknél szelepzaj keletkezhet a gyűjtőn. Ilyenkor érdemes a szivattyú nyomáskülönbségét csökkenteni. Ha minden mezőt beépítettünk egy körbe, készen vagyunk a méretezéssel. Az eredményeket ki lehet nyomtatni. A file, majd nyomtatás utasításra megnyíló ablakban ki lehet választani a nyomtatni kívánt információkat. A nyomtatás elött megtekinthetjük annak képét. A jelen tájékoztató segítséget kíván nyújtani a programot először használóknak. Nem tartalmaz minden részletet. A program telepítésekor egy részletes tájékoztató is telepítésre kerül pdf formátumban, ahol minden egyes részletkérdésnek utána lehet nézni. Jó munkát! Budapest, Danfoss Kft. 6
