1 Hajtóműves motorok \ Ipari hajtóművek \ Hajtáselektronika \ Hajtásautomatizálás \ Szolgáltatások R..7, F..7, K..7, S..7, SPIROPLAN W hajtóművek A6.B01 Kiadás: 05/ / HU Üzemeltetési utasítás

2 SEW-EURODRIVE Driving the world

3 Tartalomjegyzék 1 Fontos tudnivalók Biztonsági tudnivalók A hajtóművek felépítése A homlokkerekes hajtóművek elvi felépítése A lapos hajtóművek elvi felépítése A kúpkerekes hajtóművek elvi felépítése A csigakerekes hajtóművek elvi felépítése A SPIROPLAN hajtóművek elvi felépítése Típustábla, típusjel Mechanikai szerelés Szükséges szerszámok és segédeszközök A szerelés feltételei A hajtómű telepítése Tömör tengelyes hajtóművek Elfordulásgátlók feltűzhető hajtóművekhez Reteszhoronnyal vagy bordás fogazattal ellátott feltűzhető hajtóművek Zsugortárcsás, feltűzhető hajtóművek TorqLOC -kal szerelt feltűzhető hajtóművek Az AM adapter tengelykapcsolója Az AQ adapter tengelykapcsolója Hajtásoldali AD fedél Üzembe helyezés Csigakerekes és SPIROPLAN W hajtóművek üzembe helyezése Homlokkerekes, lapos és kúpkerekes hajtóművek üzembe helyezése Ellenőrzés és karbantartás Ellenőrzési és karbantartási időközök Kenőanyagcsere-időközök A hajtóművek ellenőrzési és karbantartási munkálatai Az AM / AQA adapterek ellenőrzési és karbantartási munkái Az AD adapterek ellenőrzési és karbantartási munkái Üzemzavarok A hajtómű üzemzavarai Az AM / AQA / AL adapterek üzemzavarai Az hajtásoldali AD fedél üzemzavarai Beépítési helyzetek Általános tudnivalók a beépítési helyzetekről Jelmagyarázat a beépítésihelyzet-adatlapokhoz Az R homlokkerekes hajtóműves motorok beépítési helyzetei Az RX homlokkerekes hajtóműves motorok beépítési helyzetei A lapos hajtóműves motorok beépítési helyzetei A kúpkerekes hajtóműves motorok beépítési helyzetei A csigakerekes hajtóműves motorok beépítési helyzetei A SPIROPLAN W hajtóműves motorok beépítési helyzetei Kenőanyagok Kenőanyag-táblázat Kenőanyag-feltöltési mennyiségek Függelék Módosítási index Szószedet Üzemeltetési utasítás R..7, F..7, K..7, S..7, SPIROPLAN W hajtóművek 3

4 1 Fontos tudnivalók Üzemeltetési utasítás 1 Fontos tudnivalók Biztonsági tudnivalók és figyelmeztetések Feltétlenül vegye figyelembe az ebben a leírásban található biztonsági tudnivalókat és figyelmeztetéseket! Áramütés veszélye. Lehetséges következmények: halál vagy súlyos testi sérülések. Sérülésveszély. Lehetséges következmények: halál vagy súlyos testi sérülések. Veszélyhelyzet. Lehetséges következmények: könnyebb vagy kisebb sérülések. Anyagi kárral járó helyzet. Lehetséges következmények: a hajtómű és a környezet károsodása. Felhasználási tanácsok és hasznos információk. Az üzemeltetési utasítás betartása feltétele a zavarmentes üzemvitelnek és a garanciaigények érvényesítésének. Ezért a hajtómű használatának megkezdése előtt olvassa el az üzemeltetési utasítást! Az üzemeltetési utasítás fontos szervizelési információkat tartalmaz, ezért tartsa a hajtómű közelében. Más beépítési helyzetre történő átállás esetén megfelelően módosítani kell a kenőanyagok mennyiségét és a légtelenítő szelep helyzetét (lásd a "Kenőanyagok" és a "Beépítési helyzetek" c. fejezetet). Tartsa be a "Mechanikai szerelés" / "A hajtómű telepítése" c. fejezet utasításait! 4 Üzemeltetési utasítás R..7, F..7, K..7, S..7, SPIROPLAN W hajtóművek

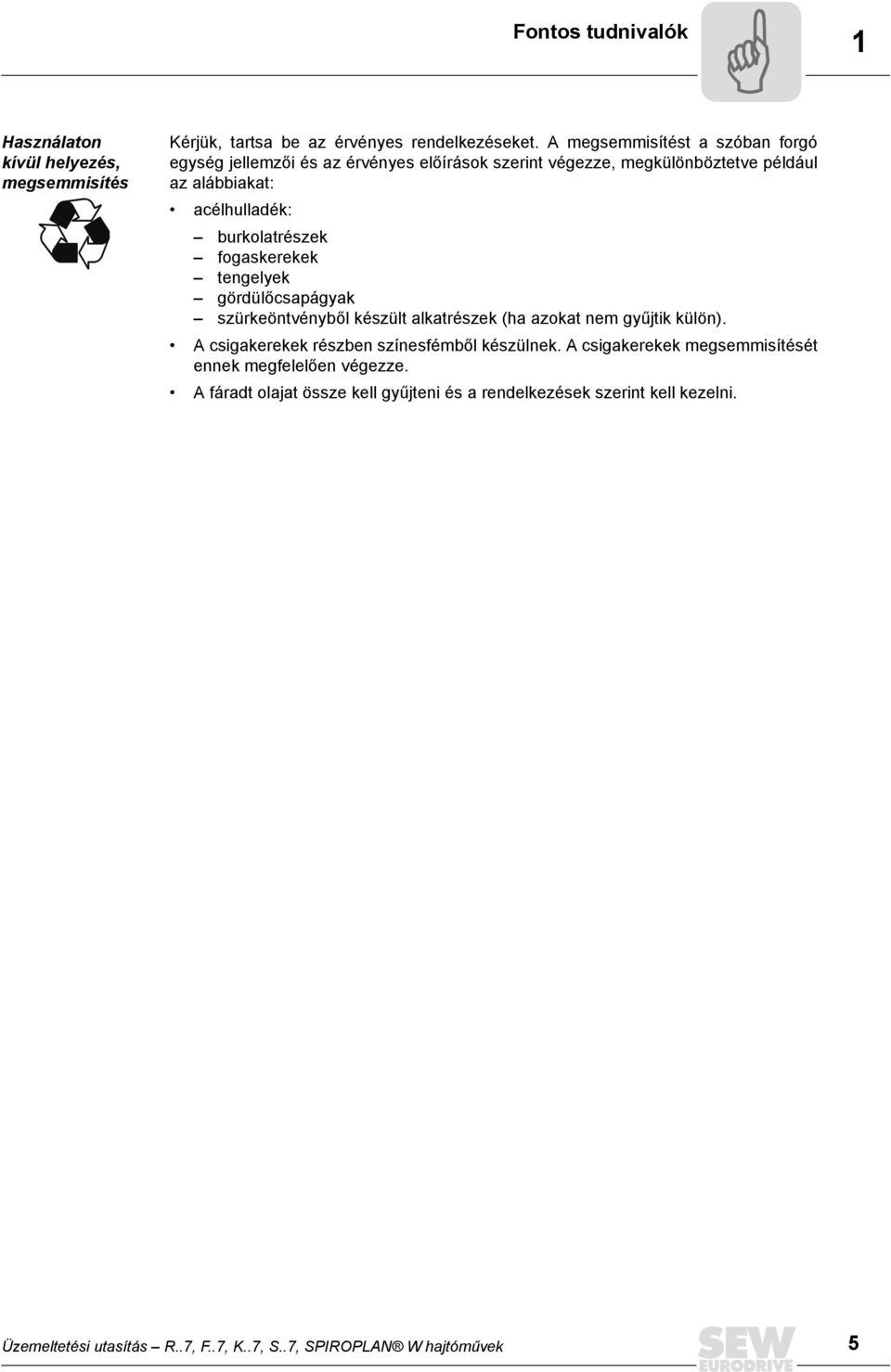

5 Fontos tudnivalók 1 Használaton kívül helyezés, megsemmisítés Kérjük, tartsa be az érvényes rendelkezéseket. A megsemmisítést a szóban forgó egység jellemzői és az érvényes előírások szerint végezze, megkülönböztetve például az alábbiakat: acélhulladék: burkolatrészek fogaskerekek tengelyek gördülőcsapágyak szürkeöntvényből készült alkatrészek (ha azokat nem gyűjtik külön). A csigakerekek részben színesfémből készülnek. A csigakerekek megsemmisítését ennek megfelelően végezze. A fáradt olajat össze kell gyűjteni és a rendelkezések szerint kell kezelni. Üzemeltetési utasítás R..7, F..7, K..7, S..7, SPIROPLAN W hajtóművek 5

6 2 Biztonsági tudnivalók 2 Biztonsági tudnivalók Előzetes megjegyzések A következő biztonsági tudnivalók elsősorban a hajtóművek alkalmazására vonatkoznak. Kérjük, hogy hajtóműves motorok alkalmazásakor tartsa be a motorra vonatkozó, annak üzemeltetési utasításában megadott biztonsági utasításokat is. Kérjük, tartsa be az ezen üzemeltetési utasítás egyes fejezeteiben található kiegészítő biztonsági tudnivalókat is. Általános tudnivalók A hajtóműves motorok, a hajtóművek és a motorok egyes részei működés közben és utána is feszültség alatt állhatnak, mozgásban lehetnek, ill. a felületük forró lehet. Az alábbi munkákat csak képzett szakember végezheti: szállítás raktározás telepítés / szerelés csatlakoztatás üzembe helyezés karbantartás fenntartás Ennek során vegye figyelembe az alábbi utasításokat és dokumentumokat: a géphez tartozó üzemeltetési utasítások és kapcsolási rajzok a hajtóművön / hajtóműves motoron elhelyezett figyelmeztető és biztonsági táblák feliratai a berendezésre vonatkozó rendelkezések és követelmények az országos és helyi biztonsági és balesetvédelmi előírások. Súlyos személyi sérüléseket és anyagi károkat okozhatnak az alábbiak: szakszerűtlen használat vagy alkalmazás, hibás szerelés vagy kezelés, a szükséges védőburkolatok vagy a ház meg nem engedett eltávolítása. Rendeltetésszerű használat Az SEW hajtóműves motorok és hajtóművek ipari berendezésekhez készültek, és megfelelnek az érvényes szabványoknak és előírásoknak. A műszaki adatok és a megengedett alkalmazási feltételekre vonatkozó adatok az adattáblán és a dokumentációban találhatók. Feltétlenül tartson be minden adatot! 6 Üzemeltetési utasítás R..7, F..7, K..7, S..7, SPIROPLAN W hajtóművek

7 Biztonsági tudnivalók 2 Szállítás A szállítmány megérkezése után azonnal ellenőrizze, hogy nem sérült-e meg szállítás közben. Ha igen, azonnal közölje azt a szállító vállalattal. Előfordulhat, hogy a hajtás nem helyezhető üzembe. Húzza meg jól a becsavart szállítószemeket. Ezeket csak a hajtóműves motor / hajtómű súlyára méretezték. További súllyal nem szabad őket terhelni. A beépített szemescsavarok megfelelnek a DIN 580 szabványnak. A DIN szabványban megadott terheléseket és előírásokat minden tekintetben be kell tartani. Ha a hajtóműves motoron két emelőszem vagy szemescsavar található, akkor a szállításhoz mindkettőt használni kell. A kötözőeszközök ferde húzásiránya a DIN 580 szabvány szerint nem haladhatja meg a 45 -ot. Szükség esetén a célnak megfelelő szállítóeszközt kell használni. Az üzembe helyezés előtt távolítsa el a biztonságos szállítás céljából használt eszközöket. Hajtóművek hosszú idejű tárolása A hosszú idejű tárolásra alkalmas hajtóművek ásványolaj (CLP) és szintetikus olaj (CLP HC) esetén a beépítési helyzetnek megfelelő, üzemkész olajmennyiséggel fel vannak töltve. Üzembe helyezés előtt ennek ellenére ellenőrizze az olajszintet (lásd az "Ellenőrzés és karbantartás" / "Ellenőrzési és karbantartási műveletek" c. fejezetet). szintetikus olaj (CLP PG / élelmiszerekkel összeférhető olaj) esetén részben növelt olajszinttel vannak feltöltve. Üzembe helyezés előtt korrigálja az olajszintet (lásd az "Ellenőrzés és karbantartás" / "Ellenőrzési és karbantartási műveletek" c. fejezetet). Hosszú idejű tárolás esetén vegye figyelembe az alábbi táblázatban felsorolt tárolási feltételeket: Éghajlat Csomagolás 1) Tárolási hely Tárolási idő Mérsékelt (Európa, USA, Kanada, Kína és Oroszország, a trópusi területek kivételével) Trópusi (Ázsia, Afrika, Középés Dél-Amerika, Ausztrália, Új-Zéland, a mérsékelt éghajlatú területek kivételével) Tartályokba csomagolva, szárítóanyaggal és nedvességindikátorral fóliába hegesztve. Nyitott Tartályokba csomagolva, szárítóanyaggal és nedvességindikátorral fóliába hegesztve. Rovarkárok és gombásodás ellen vegyileg kezelve. Nyitott Fedett, eső és hó ellen védett, rázkódásoktól mentes. Fedett és zárt, állandó hőmérséklet és páratartalom mellett (5 C < ϑ < 60 C, relatív páratartalom < 50%). Kerülni kell a hirtelen hőmérsékletváltozást, ellenőrzött szellőzés szűrőn át (szennyeződés- és pormentes). Agresszív gőzöktől és rázkódástól mentes környezet. Fedett, eső ellen védett, rázkódásoktól mentes. Fedett és zárt, állandó hőmérséklet és páratartalom mellett (5 C < ϑ < 60 C, relatív páratartalom < 50%). Kerülni kell a hirtelen hőmérsékletváltozást, ellenőrzött szellőzés szűrőn át (szennyeződés- és pormentes). Agresszív gőzöktől és rázkódástól mentes környezet. Védekezés rovarkárok ellen. 1) A csomagolást tapasztalt üzem végezze, kifejezetten az alkalmazási esetre minősített csomagolóanyaggal. Max. 3 év a csomagolás és a nedvességindikátor rendszeres ellenőrzése mellett (relatív páratartalom < 50%). Legalább 2 év, rendszeres ellenőrzés mellett. Az ellenőrzésnek ki kell terjednie a tisztaság és a mechanikai sérülések ellenőrzésére. Ellenőrizni kell a korrózióvédelem sértetlen állapotát. Max. 3 év a csomagolás és a nedvességindikátor rendszeres ellenőrzése mellett (relatív páratartalom < 50%). Legalább 2 év, rendszeres ellenőrzés mellett. Az ellenőrzésnek ki kell terjednie a tisztaság és a mechanikai sérülések ellenőrzésére. Ellenőrizni kell a korrózióvédelem sértetlen állapotát. Üzemeltetési utasítás R..7, F..7, K..7, S..7, SPIROPLAN W hajtóművek 7

8 2 Biztonsági tudnivalók Telepítés / szerelés Üzembe helyezés / üzemeltetés Tartsa be a "Telepítés" és a "Felszerelés / leszerelés" c. fejezetben foglaltakat! A megfelelő forgásirányt szétkapcsolt állapotban ellenőrizze. Forgatáskor figyeljen a szokatlan súrlódási zajokra. A hajtott elemek nélküli próbaüzemhez biztosítsa a reteszt. A felügyeleti és védelmi rendszereket a próbaüzem idejére se hatástalanítsa. Ha bármilyen rendellenességet (pl. hőmérséklet-növekedést, zajokat, rezgéseket) tapasztal, kétség esetén kapcsolja le a hajtóműves motort. Állapítsa meg a jelenség okát, szükség esetén kérjen tanácsot az SEW-EURODRIVE-tól. Ellenőrzés és karbantartás Tartsa be az "Ellenőrzés és karbantartás" c. fejezetben foglaltakat! 8 Üzemeltetési utasítás R..7, F..7, K..7, S..7, SPIROPLAN W hajtóművek

9 A hajtóművek felépítése A homlokkerekes hajtóművek elvi felépítése 3 3 A hajtóművek felépítése A következő ábrák csak az elvi elrendezést mutatják, és főként a tartalékalkatrészjegyzék segédleteként szolgálnak. A hajtómű méretétől és kivitelétől függően eltérések lehetségesek! 3.1 A homlokkerekes hajtóművek elvi felépítése ábra: A homlokkerekes hajtóművek elvi felépítése Jelmagyarázat 03438AXX 1 kis fogaskerék 19 retesz 42 gördülőcsapágy 507 illesztőgyűrű 2 kerék 20 légtelenítő szelep 43 retesz 508 illesztőgyűrű 3 fogastengely 22 hajtóműház 45 gördülőcsapágy 515 illesztőgyűrű 4 kerék 24 szemescsavar 47 biztosítógyűrű 516 illesztőgyűrű 5 fogastengely 25 gördülőcsapágy 59 zárócsavar 517 illesztőgyűrű 6 kerék 30 gördülőcsapágy 88 biztosítógyűrű 521 illesztőgyűrű 7 kihajtó tengely 31 retesz 100 hajtóműfedél 522 illesztőgyűrű 8 retesz 32 távtartó cső 101 hatlapfejű csavar 523 illesztőgyűrű 9 tengelytömítő gyűrű 34 gördülőcsapágy 102 tömítés 11 gördülőcsapágy 37 gördülőcsapágy 131 zárófedél 12 biztosítógyűrű 39 biztosítógyűrű 181 zárófedél 17 távtartó cső 41 biztosítógyűrű 506 illesztőgyűrű Üzemeltetési utasítás R..7, F..7, K..7, S..7, SPIROPLAN W hajtóművek 9

10 3 A hajtóművek felépítése A lapos hajtóművek elvi felépítése 3.2 A lapos hajtóművek elvi felépítése ábra: A lapos hajtóművek elvi felépítése 05676AXX Jelmagyarázat 1 kis fogaskerék 22 hajtóműház 91 biztosítógyűrű 506 illesztőgyűrű 2 kerék 25 gördülőcsapágy 92 alátét 507 illesztőgyűrű 3 fogastengely 30 gördülőcsapágy 93 rugós alátét 508 illesztőgyűrű 4 kerék 31 retesz 94 hatlapfejű csavar 515 illesztőgyűrű 5 fogastengely 32 távtartó cső 100 hajtóműfedél 516 illesztőgyűrű 6 kerék 37 gördülőcsapágy 101 hatlapfejű csavar 517 illesztőgyűrű 7 csőtengely 39 biztosítógyűrű 102 tömítés 521 illesztőgyűrű 9 tengelytömítő gyűrű 41 biztosítógyűrű 131 zárófedél 522 illesztőgyűrű 11 gördülőcsapágy 42 gördülőcsapágy 160 záródugó 523 illesztőgyűrű 14 hatlapfejű csavar 43 retesz 161 zárófedél 16 kihajtó perem 45 gördülőcsapágy 165 záródugó 17 távtartó cső 59 zárócsavar 181 zárófedél 19 retesz 81 O-gyűrű 183 tengelytömítő gyűrű 20 légtelenítő szelep 88 biztosítógyűrű 10 Üzemeltetési utasítás R..7, F..7, K..7, S..7, SPIROPLAN W hajtóművek

11 A hajtóművek felépítése A kúpkerekes hajtóművek elvi felépítése A kúpkerekes hajtóművek elvi felépítése (116) ábra: A kúpkerekes hajtóművek elvi felépítése 05675AXX Jelmagyarázat 1 kis fogaskerék 25 gördülőcsapágy 102 ragasztó- és tömítőanyag 522 illesztőgyűrű 2 kerék 30 gördülőcsapágy 113 koronás anya 523 illesztőgyűrű 3 fogastengely 31 retesz 114 biztosítólemez 533 illesztőgyűrű 4 kerék 37 gördülőcsapágy 116 menetbiztosító 534 illesztőgyűrű 5 fogastengely 39 biztosítógyűrű 119 távtartó cső 535 illesztőgyűrű 6 kerék 42 gördülőcsapágy 131 zárófedél 536 illesztőgyűrű 7 kihajtó tengely 43 retesz 132 biztosítógyűrű 537 illesztőgyűrű 8 retesz 45 gördülőcsapágy 133 támasztótárcsa 538 illesztőgyűrű 9 tengelytömítő gyűrű 59 zárócsavar 135 Nilos-gyűrű 542 illesztőgyűrű 11 gördülőcsapágy 83 Nilos-gyűrű 161 zárófedél 543 illesztőgyűrű 12 biztosítógyűrű 84 Nilos-gyűrű 506 illesztőgyűrű 544 illesztőgyűrű 17 távtartó cső 88 biztosítógyűrű 507 illesztőgyűrű 19 retesz 89 zárófedél 508 illesztőgyűrű 20 légtelenítő szelep 100 hajtóműfedél 521 illesztőgyűrű 22 hajtóműház 101 hatlapfejű csavar 521 illesztőgyűrű Üzemeltetési utasítás R..7, F..7, K..7, S..7, SPIROPLAN W hajtóművek 11

12 3 A hajtóművek felépítése A csigakerekes hajtóművek elvi felépítése 3.4 A csigakerekes hajtóművek elvi felépítése ábra: A csigakerekes hajtóművek elvi felépítése 50884AXX Jelmagyarázat 1 kis fogaskerék 20 légtelenítő szelep 88 biztosítógyűrű 518 illesztőgyűrű 2 kerék 22 hajtóműház 89 zárófedél 519 illesztőgyűrű 5 csiga 25 gördülőcsapágy 100 hajtóműfedél 520 illesztőgyűrű 6 csigakerék 30 gördülőcsapágy 101 hatlapfejű csavar 521 illesztőgyűrű 7 kihajtó tengely 37 gördülőcsapágy 102 gumitömítés 522 illesztőgyűrű 9 tengelytömítő gyűrű 39 biztosítógyűrű 131 zárófedél 523 illesztőgyűrű 11 gördülőcsapágy 43 retesz 137 támasztótárcsa 12 biztosítógyűrű 59 zárócsavar 506 illesztőgyűrű 19 retesz 61 biztosítógyűrű 507 illesztőgyűrű 12 Üzemeltetési utasítás R..7, F..7, K..7, S..7, SPIROPLAN W hajtóművek

13 A hajtóművek felépítése A SPIROPLAN hajtóművek elvi felépítése A SPIROPLAN hajtóművek elvi felépítése ábra: A SPIROPLAN hajtóművek elvi felépítése 05674AXX Jelmagyarázat 1 kis fogaskerék 19 retesz 88 biztosítógyűrű 251 biztosítógyűrű 6 kerék 22 hajtóműház 89 zárófedél 518 illesztőgyűrű 7 kihajtó tengely 25 gördülőcsapágy 100 hajtóműfedél 519 illesztőgyűrű 8 retesz 65 tengelytömítő gyűrű 101 hatlapfejű csavar 520 illesztőgyűrű 9 tengelytömítő gyűrű 66 gördülőcsapágy 102 tömítés 521 illesztőgyűrű 11 gördülőcsapágy 71 támasztótárcsa 132 biztosítógyűrű 522 illesztőgyűrű 12 biztosítógyűrű 72 biztosítógyűrű 183 tengelytömítő gyűrű 523 illesztőgyűrű 17 távtartó cső 143 támasztótárcsa 250 biztosítógyűrű Üzemeltetési utasítás R..7, F..7, K..7, S..7, SPIROPLAN W hajtóművek 13

14 3 A hajtóművek felépítése Típustábla, típusjel 3.6 Típustábla, típusjel Típustábla (példa) 6. ábra: Példa típustáblára 06687ADE f b = üzemi tényező F Ra max [N] = maximális kihajtásoldali keresztirányú erő F Re max [N] = maximális behajtásoldali keresztirányú erő (hajtásoldali AD fedéllel) i = hajtóműáttétel IM = beépítési helyzet jele IP.. = védettség n e max [1/min] = maximális behajtási fordulatszám n a [1/min] = kihajtási fordulatszám M e max [Nm] = maximális behajtási forgatónyomaték M a [Nm] = kihajtási forgatónyomaték M R [Nm] = megcsúszási nyomaték AR adapter alkalmazása esetén M RS [Nm] = a visszafutásgátló zárónyomatéka Típusjel Példa: II2GD kategóriájú homlokkerekes hajtómű RF 47 / A / II2GD Robbanásbiztos kivitel a 94/9/EK irányelv szerint Közvetlenül motorra szereléshez A hajtómű kiviteli mérete A homlokkerekes hajtómű típussorozata (peremes kivitel) Példa: gyártási szám A gyártási év utolsó 2 számjegye sorszám (4 jegyű) Rendelés-visszaigazolási szám (10 jegyű) 14 Üzemeltetési utasítás R..7, F..7, K..7, S..7, SPIROPLAN W hajtóművek

15 Mechanikai szerelés Szükséges szerszámok és segédeszközök 4 4 Mechanikai szerelés 4.1 Szükséges szerszámok és segédeszközök Szerelési tűrések csavarkulcskészlet nyomatékkulcs az alábbiakhoz: zsugortárcsák AQH motoradapter központosító peremmel rendelkező hajtásoldali fedél felhúzókészülék esetleg kiegyenlítő elemek (alátétek, távtartó gyűrűk) rögzítőanyagok a hajtó- és hajtott elemekhez súrlódáscsökkentő szerek (pl. NOCO -FLUID) csavarbiztosító szerek (központosító peremmel ellátott hajtásoldali fedél esetén), pl. Loctite 243 A szabványos alkatrészek nem részei a szállítmánynak. Tengelyvég Az átmérő tűrése a DIN 748 szerint ISO k6, 50 mm-es tömör tengelyeknél ISO m6, > 50 mm-es tömör tengelyeknél ISO H7, csőtengelyeknél Központosító furat a DIN 332 szerint, DR alak Perem A központosító perem tűrése a DIN szerint ISO j6, b1 230 mm esetén ISO h6, b1 > 230 mm esetén 4.2 A szerelés feltételei Ellenőrizze, hogy teljesülnek-e az alábbi feltételek: A hajtóműves motor adattáblájának adatai megegyeznek a hálózati feszültséggel. A hajtás a szállítás és tárolás során nem sérült. Gondoskodjon arról, hogy teljesüljenek az alábbiak: Standard kivitelű hajtóművek esetén: A környezeti hőmérséklet megfelel a "Kenőanyagok" c. fejezetben található kenőanyag-táblázatnak (lásd standard kivitel). A hajtások felszerelését az alábbi környezeti feltételek esetén nem szabad elvégezni: robbanásveszélyes környezet olajok savak gázok gőzök sugárzások Különleges kivitel esetén: A hajtás kivitele megfelel a környezeti feltételeknek. Csigakerekes és SPIROPLAN W hajtóművek esetén: Ne legyenek olyan nagy külső tehetetlenségi nyomatékok, amelyek a hajtóművet visszahajtó módon terhelnék. [η (visszahajtás) = 2 1/η < 0,5 önzárás] Üzemeltetési utasítás R..7, F..7, K..7, S..7, SPIROPLAN W hajtóművek 15

16 4 Mechanikai szerelés A hajtómű telepítése A kihajtó tengelyeket és a peremfelületeket alaposan meg kell tisztítani a korrózióvédő anyagoktól, szennyeződésektől és hasonlóktól. Erre használjon a kereskedelemben kapható oldószert. Ne engedje, hogy oldószer jusson a tengelytömítő gyűrűk tömítőajkára, mert károsodhat a tömítés! Abrazív környezeti feltételek esetén védje a kihajtóoldali tengelytömítő gyűrűket kopás ellen. 4.3 A hajtómű telepítése A hajtóművet vagy hajtóművest motor csak a megadott beépítési helyzetben szabad telepíteni / felszerelni. A SPIROPLAN hajtóművek beépítési helyzete nincs megszabva. Az alépítménynek az alábbi tulajdonságokkal kell rendelkeznie: sík lengéscsillapító hatású elcsavarodással szemben megfelelően merev A talpas és a peremes rögzítés maximális megengedett felületegyenetlenségi hibája (a DIN ISO 1101 szabvány szerinti irányértékek): hajtóműméret 67: max. 0,4 mm hajtóműméret : max. 0,5 mm hajtóműméret : max. 0,7 mm hajtóműméret : max. 0,8 mm Ennek során nem szabad a ház talpait és a rászerelésre szolgáló peremeket egymásnak feszíteni. Ügyeljen arra, hogy a keresztirányú és az axiális erők ne lépjék túl a megengedett értéket! A hajtóműves motorokat 8.8 minőségű csavarokkal rögzítse. Az alábbi hajtóműves motorokat 10.9 minőségű csavarokkal rögzítse: RF37, R37F, 120 mm-es peremmel RF47, R47F, 140 mm-es peremmel RF57, R57F, 160 mm-es peremmel Az olajellenőrző és az olajleeresztő csavarok, valamint a légtelenítő szelepek akadálytalanul megközelíthetők legyenek! Egyúttal ellenőrizze a beépítési helyzettől függő olajfeltöltési szinteket (lásd a "Kenőanyagok" / "Kenőanyag-feltöltési mennyiségek" c. fejezetet vagy az adattábla adatait). A hajtóművek gyárilag fel vannak töltve a szükséges olajmennyiséggel. A beépítési helyzettől függően csekély mértékű eltérés lehetséges az olajszint-ellenőrző csavarnál, és a gyártási tűréseknek megfelelően megengedett. 16 Üzemeltetési utasítás R..7, F..7, K..7, S..7, SPIROPLAN W hajtóművek

17 Mechanikai szerelés A hajtómű telepítése 4 Telepítés nedves helyiségben vagy a szabadban Más beépítési helyzetre történő átállás esetén megfelelően módosítani kell a kenőanyagok mennyiségét és a légtelenítő szelep helyzetét. A K hajtóművek M5 vagy M6 beépítési helyzetbe történő vagy ezeken a beépítési helyzeteken belüli átszerelése esetén kérjük, lépjen kapcsolatba az SEW vevőszolgálatával. Az S47... S97 méretű S hajtóművek M2 beépítési helyzetbe történő átszerelése esetén kérjük, lépjen kapcsolatba az SEW vevőszolgálatával. A hajtómű és a hajtott gép közötti elektrokémiai korrózió veszélye esetén használjon 2 3 mm vastag műanyag közbetéteket. Az alkalmazott műanyag levezetési ellenállása < 10 9 Ω legyen. Különböző fémek pl. öntöttvas és nemesacél között elektrokémiai korrózió léphet fel. A csavarokat szintén lássa el műanyag alátétekkel! A házakat pótlólagosan le kell földelni. Ehhez a motoron található földelőcsavarokat kell használni. Nedves helyiségben vagy a szabadban való alkalmazásra korróziógátló kivitelben kerülnek forgalomba a hajtóművek. A festés esetleges sérüléseit (pl. a légtelenítő szelepnél) utólag ki kell javítani. Ha AM, AQ, AR, AT adapterrel szerelik fel a motort, akkor a peremfelületeket megfelelő tömítőanyag, pl. Loctite 574 segítségével tömíteni kell. Üzemeltetési utasítás R..7, F..7, K..7, S..7, SPIROPLAN W hajtóművek 17

18 4 Mechanikai szerelés A hajtómű telepítése A hajtómű légtelenítése Az alábbi hajtóművek nem igényelnek légtelenítést: R07 az M1, M2, M3, M5 és M6 beépítési helyzetben R17, R27 és F27 az M1, M3, M5 és M6 beépítési helyzetben SPIROPLAN W hajtóművek Az összes többi hajtóművet az SEW-EURODRIVE a beépítési helyzetnek megfelelően beszerelt és üzemkész légtelenítő szeleppel hozza forgalomba. Kivételek: 1. Az SEW az alábbi hajtóműveket a légtelenítő furatokba helyezett zárócsavarokkal szállítja: hosszú idejű tárolásra szánt hajtóművek mozgatható kivitelek, ha lehetséges ferde helyzetben felszerelendő hajtóművek A légtelenítő szelep a motor kapocsdobozában található. Üzembe helyezés előtt a legfelső zárócsavart cserélje ki a mellékelt légtelenítő szelepre. 2. Rászerelhető hajtóművek esetén, amelyeket a behajtóoldalon kell légteleníteni, az SEW műanyag tasakban mellékeli a légtelenítő szelepet. 3. A zárt kivitelű hajtóműveket az SEW légtelenítő szelep nélkül hozza forgalomba. A légtelenítő szelep üzembe helyezése A hajtóművek rendszerint üzemkész légtelenítő szeleppel kerülnek ki a gyárból. Ha a légtelenítő szelep nincs üzemkész állapotban, akkor a hajtómű üzembe helyezése előtt a légtelenítő szelepről el kell távolítani a szállítási biztosítást! 1. Légtelenítő szelep szállítási biztosítással 2. A szállítási biztosítás eltávolítása 3. Üzemkész légtelenítő szelep A hajtómű festése 02053BXX 02054BXX 02055BXX Ha a hajtóművet újrafesti vagy részben átfesti, ügyeljen arra, hogy a légtelenítő szelep és a tengelytömítő gyűrűk gondosan le legyenek ragasztva. A festés befejezése után távolítsa el a ragasztócsíkokat. 18 Üzemeltetési utasítás R..7, F..7, K..7, S..7, SPIROPLAN W hajtóművek

19 Mechanikai szerelés Tömör tengelyes hajtóművek Tömör tengelyes hajtóművek Hajtó- és hajtott elemek szerelése A következő ábrán a hajtómű- vagy motortengely végére felszerelendő tengelykapcsoló vagy agy felhúzására szolgáló felhúzókészülék látható. Egyes esetekben nincs szükség a felhúzókészüléken lévő axiális csapágyra. 1) hajtómű-tengelyvég 2) axiális csapágy 3) tengelykapcsoló-agy 03371BXX A megengedettnél nagyobb keresztirányú erők elkerülése érdekében a fogas- vagy lánckerekeket a B ábrának megfelelően szerelje fel. 1 = agy A = nem megfelelő B = helyes 03369BXX A hajtó- és a hajtott elemeket csak felhúzókészülékkel szabad felszerelni. A felhelyezéshez használja a tengely végén található menetes központosító furatot. A szíjtárcsákat, tengelykapcsolókat, fogaskerekeket stb. semmi esetre sem szabad kalapácsütéssel a tengelyvégre húzni. Ennek a csapágyak, a ház és a tengely sérülése lehet a következménye! Szíjtárcsák esetében ügyelni kell a helyes, a gyártó előírása szerinti szíjfeszítésre. A felhelyezett erőátviteli elemeket ki kell egyensúlyozni, hogy ne lépjenek fel a megengedettnél nagyobb radiális vagy axiális erők (a megengedett értékeket lásd a "Hajtóműves motorok" (Getriebemotoren) vagy a "Robbanásvédett hajtások" (Explosionsgeschützte Antriebe) c. katalógusban). Megjegyzés: Megkönnyíti a szerelési munkát, ha a hajtott elemet előzőleg súrlódáscsökkentő szerrel bekeni, vagy rövid ideig melegíti ( C-ra). Üzemeltetési utasítás R..7, F..7, K..7, S..7, SPIROPLAN W hajtóművek 19

20 4 Mechanikai szerelés Tömör tengelyes hajtóművek Tengelykapcsolók szerelése Tengelykapcsolók szerelésekor a tengelykapcsoló-gyártó adatai szerint ki kell egyenlíteni az alábbiakat: a) maximális és minimális távolság b) tengelyirányú eltolódás c) szögeltérés a) b) c) 03356AXX 7. ábra: A távolság, az eltolódás és az eltérés értelmezése a tengelykapcsolók szerelésénél A hajtó- és a hajtott elemeket, mint pl. a szíjtárcsákat, tengelykapcsolókat stb. érintésvédelmi burkolattal kell eltakarni! 20 Üzemeltetési utasítás R..7, F..7, K..7, S..7, SPIROPLAN W hajtóművek

21 Mechanikai szerelés Elfordulásgátlók feltűzhető hajtóművekhez Elfordulásgátlók feltűzhető hajtóművekhez Lapos hajtóművek A szerelés során az elfordulásgátlót ne feszítse meg! 01029BXX 8. ábra: Elfordulásgátló lapos hajtóműveknél Kúpkerekes hajtóművek A perselyt mindkét oldalon csapágyazni kell (1). A "B" csatlakozási oldalt az "A" tükörképeként kell szerelni CXX 9. ábra: Elfordulásgátló kúpkerekes hajtóműveknél Hajtómű Csavarok Meghúzási nyomaték KA37 4 M Nm KA47 4 M Nm KA67 4 M Nm KA77 4 M Nm KA87 4 M Nm KA97 4 M Nm KA107 4 M Nm KA127 4 M Nm KA157 4 M Nm Üzemeltetési utasítás R..7, F..7, K..7, S..7, SPIROPLAN W hajtóművek 21

22 4 Mechanikai szerelés Elfordulásgátlók feltűzhető hajtóművekhez Csigakerekes hajtómű A perselyt mindkét oldalon csapágyazni kell (1). 10. ábra: Elfordulásgátló csigakerekes hajtóműveknél 01031CXX Hajtómű Csavarok Meghúzási nyomaték SA37 M Nm SA47 M Nm SA57 M Nm SA67 M Nm SA77 M Nm SA87 M Nm SA97 M Nm SPIROPLAN W hajtómű A perselyt mindkét oldalon csapágyazni kell (1) 45 (1) 02050CXX 11. ábra: Elfordulásgátló SPIROPLAN W hajtóműveknél Hajtómű Csavarok Meghúzási nyomaték WA10 M Nm WA20 M Nm WA30 M Nm 22 Üzemeltetési utasítás R..7, F..7, K..7, S..7, SPIROPLAN W hajtóművek

23 Mechanikai szerelés Reteszhoronnyal vagy bordás fogazattal ellátott feltűzhető hajtóművek Reteszhoronnyal vagy bordás fogazattal ellátott feltűzhető hajtóművek Kérjük, hogy a kihajtásoldali tengely kialakításánál tartsa be a hajtóműves motorok katalógusának szerkezeti kialakítással kapcsolatos utasításait! Szerelési utasítások 1. Hordjon fel NOCO -FLUID-ot NOCO FLUI NOCO FLUI 02042BXX 2. Kenje el egyenletesen a NOCO -FLUID-ot 02043AXX 3. Szerelje be és axiálisan biztosítsa a tengelyt (felhúzókészülék alkalmazása megkönnyíti a szerelést) 3A: Szerelés standard szállítmány esetén A 1 rövid rögzítőcsavar (standard szállítmány) 2 rugós alátét 3 alátét 4 biztosítógyűrű 6 kihajtásoldali tengely BXX Üzemeltetési utasítás R..7, F..7, K..7, S..7, SPIROPLAN W hajtóművek 23

24 4 Mechanikai szerelés Reteszhoronnyal vagy bordás fogazattal ellátott feltűzhető hajtóművek 3B: Szerelés SEW-EURODRIVE szerelőkészlettel ( 26. oldalt) Kihajtásoldali tengely felfekvő vállal B 1 rögzítőcsavar 2 rugós alátét 3 alátét 4 biztosítógyűrű 6 kihajtásoldali tengely felfekvő vállal BXX 3C: Szerelés SEW-EURODRIVE szerelőkészlettel ( 26. oldalt) Kihajtásoldali tengely felfekvő váll nélkül C 5 1 rögzítőcsavar 2 rugós alátét 3 alátét 4 biztosítógyűrű 5 távtartó cső 6 kihajtásoldali tengely felfekvő váll nélkül AXX 4. Megfelelő nyomatékkal húzza meg a rögzítőcsavart (lásd a táblázatot). Csavar Meghúzási nyomaték [Nm] M5 5 M6 8 M10/12 20 M16 40 M20 80 M AXX Megjegyzés: Az illesztési korrózió elkerülése érdekében oldalazza le a kihajtásoldali tengelyt a két felfekvő felület között! 24 Üzemeltetési utasítás R..7, F..7, K..7, S..7, SPIROPLAN W hajtóművek

25 Mechanikai szerelés Reteszhoronnyal vagy bordás fogazattal ellátott feltűzhető hajtóművek 4 Szétszerelési utasítások A leírás csak abban az esetben érvényes, ha a hajtóművet SEW-szerelőkészlettel ( 26. oldalt) szerelték össze (lásd a fentebbi leírás 3B. vagy 3C. pontját). 1. Lazítsa meg a rögzítőcsavart (1). 2. Távolítsa el a (2)-(4) alkatrészeket, és ha van, a távtartó csövet (5) rögzítőcsavar 2 rugós alátét 3 alátét 4 biztosítógyűrű 5 távtartó cső 6 kihajtásoldali tengely AXX 3. Helyezze be az SEW-szerelőkészletben található lehúzótárcsát (8) és az elfordulás ellen biztosított anyát (7) a kihajtásoldali tengely (6) és a biztosítógyűrű (4) közé. 4. Helyezze vissza a biztosítógyűrűt (4). 5. Ismét csavarja be a rögzítőcsavart (1). Ezután a csavar meghúzásával lehet a hajtóművet a tengelyről lehúzni rögzítőcsavar 4 biztosítógyűrű 6 kihajtásoldali tengely 7 elfordulás ellen biztosított anya 8 lehúzótárcsa AXX Üzemeltetési utasítás R..7, F..7, K..7, S..7, SPIROPLAN W hajtóművek 25

26 4 Mechanikai szerelés Reteszhoronnyal vagy bordás fogazattal ellátott feltűzhető hajtóművek SEW szerelőkészlet Az SEW-EURODRIVE szerelőkészlete a megadott cikkszámon rendelhető meg ábra: SEW-EURODRIVE szerelőkészlet 03394CXX 1 rögzítőcsavar 7 elfordulás ellen biztosított anya a szétszereléshez 8 lehúzótárcsa Típus D H7 [mm] M 1) C4 [mm] C5 [mm] C6 [mm] U -0,5 [mm] T -0,5 [mm] D3-0,5 [mm] L4 [mm] Szerelőkészlet cikkszáma WA M , , WA M ,5 5,5 20,5 17, X WA..20, WA..30, SA M ,5 5,5 22,5 19, FA..27, SA M , , FA..37, KA..37, SA..47, SA M , , FA..47, KA..47, SA M , , FA..57, KA..57, FA..67, KA..67, SA M ,5 41,9 39, SA M ,5 13,5 48,5 44, FA..77, KA..77, SA M ,5 13,5 53,5 49, FA..87, KA..87, SA..77, SA M , , FA..97, KA..97, SA..87, SA M ,5 19,5 74,5 69, FA..107, KA..107, SA M , , FA..127, KA M , , FA..157, KA M , ) rögzítőcsavar Az itt bemutatott SEW szerelőkészlet esetében a kihajtóoldali tengely rögzítésére egy SEW-EURODRIVE ajánlásról van szó. Mindig ellenőrizni kell, hogy ez a szerkezet képes-e kompenzálni a fellépő axiális erőket. Speciális alkalmazási esetekben (pl. keverőszerkezetek tengelyének rögzítésekor) adott esetben más szerkezetet kell használni axiális biztosítás céljából. Ezekben az esetekben mindenkor alkalmazható az ügyfél által tervezett ill. fejlesztett axiális biztosítás. Ilyenkor azonban biztosítani kell, hogy ez a szerkezet ne képezzen a DIN EN szerinti potenciális gyújtóforrást (pl. ütési szikrát). 26 Üzemeltetési utasítás R..7, F..7, K..7, S..7, SPIROPLAN W hajtóművek

27 Mechanikai szerelés Zsugortárcsás, feltűzhető hajtóművek Zsugortárcsás, feltűzhető hajtóművek Szerelési utasítások A szorítócsavarokat nem szabad a beépített tengely nélkül meghúzni, mert a csőtengely deformálódhat! 1. A szorítócsavarokat csak néhány menetemelkedésnyire lazítsa meg (ne csavarja ki egészen)! 2. Gondosan zsírtalanítsa a csőtengely furatát és a hajtótengelyt. A B 51092AXX 51093AXX 3. Zsírtalanított csőtengely / hajtótengely 4. Hordjon fel NOCO -FLUID-ot a persely környezetében a hajtótengelyre 1) AXX 51095AXX 1) A zsugortárcsa szorítófelülete feltétlenül maradjon zsírmentes! Ezért a NOCO -FLUID-ot soha nem szabad közvetlenül a perselyre felvinni, mert a hajtótengely behelyezése során kenőanyag kerülhet a zsugortárcsa szorítófelületére. Üzemeltetési utasítás R..7, F..7, K..7, S..7, SPIROPLAN W hajtóművek 27

28 4 Mechanikai szerelés Zsugortárcsás, feltűzhető hajtóművek 5. Szerelje be a hajtótengelyt eközben ügyeljen arra, hogy a zsugortárcsa külső gyűrűi párhuzamos síkban helyezkedjenek el 2). A tengelyvállal rendelkező hajtóműházaknál a zsugortárcsát a vállhoz ütköztetve szerelje fel. A tengelyváll nélküli hajtóműházaknál a zsugortárcsát a hajtóműháztól 1 2 mm távolságra szerelje fel. Többször körülhaladva, sorban egymás után (nem átlósan), nyomatékkulcs segítségével húzza meg a szorítócsavarokat, amíg a csavarok már nem forgathatók tovább. A meghúzási nyomatékokat lásd az alábbi táblázatban. 1-2mm s>1mm 2) A szerelés után 51096AXX a külső gyűrűk között s > 1 mm rés maradjon korrózióvédelmi okokból zsírozza be a csőtengely külső felületét a zsugortárcsa környezetében. Hajtóműtípus Csavar Nm max. 1) SH37 M5 5 KH FH SH M6 12 KH87/97 FH87/97 SH87/97 M8 30 KH107 FH107 M10 59 KH127/157 FH127 M KH167 M KH187 M ) A maximális elfordulási szög egy-egy körülhaladásnál Üzemeltetési utasítás R..7, F..7, K..7, S..7, SPIROPLAN W hajtóművek

29 Mechanikai szerelés Zsugortárcsás, feltűzhető hajtóművek 4 Szétszerelési utasítások a zsugortárcsákhoz 1. Egyenletesen, sorban egymás után lazítsa meg a szorítócsavarokat. Kezdetben, egy-egy körülhaladás során a szorítócsavarokat csak kb. egynegyed fordulattal lazítsa meg, hogy elkerülje a külső gyűrű leéleződését. Ne csavarja ki teljesen a szorítócsavarokat! 2. Szerelje ki a tengelyt, illetve húzza le az agyat a tengelyről (előtte távolítsa el az agyrész előtt a tengelyen esetleg képződött rozsdalerakódást). 3. Húzza le a zsugortárcsát az agyról. Figyelem! A zsugortárcsa szakszerűtlen leszerelése esetén sérülésveszély áll fenn! A zsugortárcsa tisztítása és kenése A leszerelt zsugortárcsát újbóli felszerelése előtt nem kell szétszedni és ismét megkenni. A zsugortárcsát csak akkor kell tisztítani és újra kenni, ha az szennyezett. A kúpfelületekhez az alábbi szilárdanyag-tartalmú kenőanyagok használhatók: Kenőanyag (Mo S2) Molykote 321 (súrlódáscsökkentő lakk) Molykote Spray (por-spray) Molykote G Rapid Aemasol MO 19P Aemasol DIO-sétral 57 N (súrlódáscsökkentő lakk) Kiszerelés spray spray spray vagy paszta spray vagy paszta spray A szorítócsavarok kenésére használjon többcélú zsírt, pl. Molykote BR 2-t vagy hasonlót. Üzemeltetési utasítás R..7, F..7, K..7, S..7, SPIROPLAN W hajtóművek 29

30 4 Mechanikai szerelés TorqLOC -kal szerelt feltűzhető hajtóművek 4.8 TorqLOC -kal szerelt feltűzhető hajtóművek 1. Gondosan tisztítsa meg a csőtengely belsejét és a hajtott tengelyt. Győződjön meg arról, hogy minden olaj- és zsírmaradványt eltávolított. 2. Szerelje fel az ütközőgyűrűt és a perselyt a hajtott tengelyre AXX 3. Hordjon fel NOCO -FLUID-ot a perselyre, és egyenletesen kenje szét. NOCO FLUID 52090AXX 4. Húzza fel a hajtóművet a hajtott tengelyre AXX 30 Üzemeltetési utasítás R..7, F..7, K..7, S..7, SPIROPLAN W hajtóművek

31 Mechanikai szerelés TorqLOC -kal szerelt feltűzhető hajtóművek 4 5. Szerelje elő az elfordulásgátlót (ne húzza meg a csavarokat). K... S... F Tolja a perselyt ütközésig a hajtóműbe AXX 52093AXX 7. Húzza meg az elfordulásgátló minden rögzítőcsavarját AXX Üzemeltetési utasítás R..7, F..7, K..7, S..7, SPIROPLAN W hajtóművek 31

32 4 Mechanikai szerelés TorqLOC -kal szerelt feltűzhető hajtóművek 8. Biztosítsa a perselyt az ütközőgyűrűvel. Húzza meg a perselynél lévő ütközőgyűrűt az alábbi táblázat szerinti nyomatékkal AXX Típus Forgatónyomaték [Nm] KT/FT ST nikkelbevonatos nemesacél , , ,5 57, Húzza fel a zsugortárcsát a csőtengelyre. Győződjön meg arról, hogy minden csavart meglazított AXX 32 Üzemeltetési utasítás R..7, F..7, K..7, S..7, SPIROPLAN W hajtóművek

33 Mechanikai szerelés TorqLOC -kal szerelt feltűzhető hajtóművek 4 10.Húzza fel az ellenperselyt teljesen a helyére a hajtott tengelyre és a csőtengelybe illetve a zsugortárcsába AXX 11.Kissé üsse meg az ellenpersely peremét, hogy meggyőződjön arról, hogy a persely szilárdan ül a csőtengelyben AXX 12.Győződjön meg arról, hogy a hajtott tengely az ellenperselyben ül AXX Üzemeltetési utasítás R..7, F..7, K..7, S..7, SPIROPLAN W hajtóművek 33

34 4 Mechanikai szerelés TorqLOC -kal szerelt feltűzhető hajtóművek 13.A zsugortárcsa csavarjait csak kézzel húzza meg, és győződjön meg arról, hogy a zsugortárcsa vállgyűrűi párhuzamosak AXX 14.Többször körülhaladva, sorban egymás után (nem átlósan) húzza meg a szorítócsavarokat. A meghúzási nyomatékokat lásd a táblázatban. Szerelés után a zsugortárcsa külső gyűrűi közötti maradék rés > 0 mm legyen. > 0mm 52101AXX Típus nikkelbevonatos nemesacél KT/FT ST Forgatónyomaték [Nm] 37 4,1 6, , ,8 57, Üzemeltetési utasítás R..7, F..7, K..7, S..7, SPIROPLAN W hajtóművek

35 Mechanikai szerelés TorqLOC -kal szerelt feltűzhető hajtóművek 4 15.A csőtengely vége és az ellenpersely, valamint a szorítógyűrű és az ütközőgyűrű közötti távolság nem haladhatja meg az alábbi értékeket. Az alábbi táblázat a maximális és a minimális résszélességeket mutatja. a a 52102AXX Típus Távolság [mm] KT/FT ST a min. a max. 37 3,3 5, ,3 5, ,0 7,6 57, ,0 7, ,0 7, ,8 8, ,8 8,6 Üzemeltetési utasítás R..7, F..7, K..7, S..7, SPIROPLAN W hajtóművek 35

36 4 Mechanikai szerelés Az AM adapter tengelykapcsolója 4.9 Az AM adapter tengelykapcsolója IEC-adapter AM / NEMA-adapter AM CXX 1 = motortengely 1. Tisztítsa meg a motor tengelyét, valamint a motor és az adapter peremfelületeit. 2. Távolítsa el a motortengely reteszét, és cserélje ki az adapterrel szállított retesszel (484) (AM63 és AM250 esetében elmarad). 3. Melegítse fel C-ra a tengelykapcsoló-felet (479), majd tolja fel a motortengelyre a motortengely vállán való felütközésig (AM250 / AM280 és NEMA kivételével pozícionálja A méretre). 4. A reteszt és a tengelykapcsoló-felet menetes csappal (481) és a táblázat szerinti T A meghúzási nyomatékkal biztosítsa a motortengelyen. 5. Ellenőrizze az A méretet. 6. Az adapter és a motor érintkezési felületét tömítse alkalmas felülettömítő anyaggal. 7. Szerelje fel a motort az adapterre. Az adaptertengelyen lévő tengelykapcsoló körmeit illessze be a műanyag bütykös gyűrűbe. IEC AM 63 / / / / / 280 A 24,5 31,5 41, ,5 93,5 139 T A 1,5 1,5 4,8 4, Menet M4 M4 M6 M6 M8 M10 M10 M10 NEMA AM / / / / / / / 365 A ,5 78,5 85, T A 1,5 1,5 4,8 4, Menet M4 M4 M6 M6 M8 M10 M10 M10 36 Üzemeltetési utasítás R..7, F..7, K..7, S..7, SPIROPLAN W hajtóművek

37 Mechanikai szerelés Az AM adapter tengelykapcsolója 4 Az illesztési korrózió elkerülése érdekében kenje be NOCO -FLUID-dal a motortengelyt, mielőtt felszerelné rá a tengelykapcsoló-felet.. Ha a motort adapterre szereli, anaerob folyadéktömítés segítségével biztosítani kell, hogy ne jusson nedvesség az adapterbe! Megengedett terhelések Az alábbi táblázatban megadott terhelési adatokat a motor felszerelésével nem szabad túllépni. X Adaptertípus F q F q 1) [N] 51102AXX IEC NEMA x 1) [mm] IEC-adapter NEMA-adapter AM63/71 AM AM80/90 AM143/ AM100/112 AM182/ AM132 2) AM213/215 2) AM132.. AM213/ AM160/180 AM254/ AM200/225 AM324-AM AM250/ ) A rászerelt motor F qmax megengedett súlyerejét az x súlyponttávolság növekedésével egyenes arányban csökkenteni kell. Az x súlyponttávolság csökkenése esetén nem megengedett az F qmax maximális megengedett súlyerő növelése. 2) Az adapter-kihajtóperem átmérője: 160 mm Üzemeltetési utasítás R..7, F..7, K..7, S..7, SPIROPLAN W hajtóművek 37

38 A 4 Mechanikai szerelés Az AQ adapter tengelykapcsolója AM adapter AM../RS visszafutásgátlóval Szerelés vagy üzembe helyezés előtt ellenőrizze a hajtás forgásirányát. Helytelen forgásirány esetén kérjük, értesítse az SEW-EURODRIVE vevőszolgálatát. A visszafutásgátló nem igényel üzem közben karbantartást, és nincs szükség további karbantartási munkákra. A visszafutásgátlók mérettől függően úgynevezett minimális elemelkedési fordulatszámmal rendelkeznek ( alábbi táblázat). Amennyiben a fordulatszám nem éri el a minimális elemelkedési fordulatszámot, akkor a visszafutásgátló kopásnak kitéve működik, és hőmérséklet-növekedés jelentkezik. Típus AM80/90/RS, AM143/145/RS AM100/112/RS, AM182/184/RS AM132/RS, AM213/215/RS AM160/180/RS, AM254/286/RS AM200/225/RS, AM /RS A visszafutásgátló maximális zárónyomatéka [Nm] Minimális elemelkedési fordulatszám [1/min] Névleges üzemállapotban a fordulatszám nem lehet kisebb a minimális elemelkedési fordulatszámnál. A minimális elemelkedési fordulatszám alatti fordulatszám csak az indítási és a fékezési folyamat során megengedett Az AQ adapter tengelykapcsolója AQA AQH motortengely 2 menetes csap 3 csavar AQA = reteszhoronnyal AQH = reteszhorony nélkül A 53512AXX 38 Üzemeltetési utasítás R..7, F..7, K..7, S..7, SPIROPLAN W hajtóművek

39 Mechanikai szerelés Az AQ adapter tengelykapcsolója 4 1. Tisztítsa meg a motor tengelyét, valamint a motor és az adapter peremfelületeit. 2. AQH kivitel: oldja a tengelykapcsoló-fél (479) csavarjait és lazítsa meg a kúpos kötést 3. Melegítse fel C-ra a tengelykapcsoló-felet, majd tolja fel a motortengelyre. AQA / AQH kivitel: az "A" távolságig (lásd a táblázatot). 4. AQH kivitel: többször körülhaladva átlósan húzza meg a tengelykapcsoló-fél csavarjait, míg az összes csavarnál el nem éri a táblázatban megadott T A meghúzási nyomatékot. AQA kivitel: menetes csappal biztosítsa a tengelykapcsoló-felet (lásd a táblázatot). 5. Ellenőrizze a tengelykapcsoló-fél helyzetét (lásd az "A" távolságot a táblázatban). Szerelje a motort az adapterre. A két tengelykapcsoló-fél körmeit illessze egymásba. A két tengelykapcsoló-fél összeillesztéséhez szükséges összehúzó erő a végszerelés után megszűnik, így nem áll fenn a szomszédos csapágy axiális terhelésének veszélye. Csak AQA esetén az AQH esetén nem megengedett: Az illesztési korrózió elkerülése érdekében a tengelykapcsoló-fél felszerelése előtt ajánlott bekenni NOCO - FLUID-dal a motortengelyt. Ha a motort adapterre szereli, anaerob folyadéktömítés segítségével biztosítani kell, hogy ne jusson nedvesség az adapterbe! Beállítási méretek, meghúzási nyomatékok Típus A tengelykapcsoló mérete "A" távolság [mm] DIN 912 csavarok T A meghúzási nyomaték [Nm] AQA AQH AQA AQH AQA /AQH 80 /1/2/3 44,5 AQA /AQH 100 /1/ /24 AQA /AQH 100 /3/4 53 M5 M4 2 3 AQA /AQH 115 /1/2 62 AQA /AQH 115 / /28 AQA /AQH 140 /1/2 62 M5 M5 2 6 AQA /AQH 140 /3 74,5 28/38 AQA /AQH 190 /1/2 76,5 M8 M AQA /AQH 190 /3 38/ M8 M Üzemeltetési utasítás R..7, F..7, K..7, S..7, SPIROPLAN W hajtóművek 39

40 4 Mechanikai szerelés Hajtásoldali AD fedél 4.11 Hajtásoldali AD fedél AD../P fedél motoralaplappal A hajtáselemek szerelésénél vegye figyelembe "A hajtó- és a hajtott tengelyek szerelése" c. fejezetben leírtakat. A motor felszerelése és a motor alaplapjának beállítása. 1 motoralaplap 2 menetes csap (csak AD6/P / AD7/P esetén) 3 támasz (csak AD6/P / AD7/P esetén) 4 anya 5 menetes orsó 03519BXX Csak AD6/P és AD7/P esetén: 1. A motoralaplap állítócsavarjainak egyenletes meghúzásával állítsa be a szükséges szerelési helyzetet. Homlokkerekes hajtóművek esetén a legmélyebb helyzetet esetleg csak a szemcsavarok ill. az emelőszemek eltávolítása után lehet elérni. A festett felületek sérüléseit utólag javítsa ki. 2. Állítsa be a motort az alaplapon (a tengelyvégek essenek egy vonalba), majd rögzítse. 3. Szerelje fel a hajtáselemeket a hajtásoldali tengelyvégre és a motor tengelyére, majd igazítsa össze azokat. Szükség esetén változtassa meg a motor helyzetét. 4. Helyezze fel a húzó összeköttetésre szolgáló alkatrészeket (ékszíj, lánc stb.) és feszítse meg a motor alaplapjának egyenletes állításával. Ennek során a motoralaplap és a menetes orsók ne feszüljenek egymásnak. 5. Rögzítse a menetes orsókat azokkal a csavarokkal, amelyek nem az állításra szolgálnak. Beállítás előtt annyira lazítsa meg a menetes csapokon található anyákat, hogy a menetes csapok axiálisan szabadon mozoghassanak a támaszban. Az anyákat csak a végleges beállítási helyzetben húzza meg. A motoralaplapot ne állítsa a támasszal. 40 Üzemeltetési utasítás R..7, F..7, K..7, S..7, SPIROPLAN W hajtóművek

41 Mechanikai szerelés Hajtásoldali AD fedél 4 AD../ZR kivitel központosító peremmel A szerelvények felszerelése központosító peremmel ellátott hajtásoldali fedélre. 1. A szerelvényt megfelelő hosszúságú csavarokkal erősítse fel. Az új csavarok hossza (l) az alábbiakból adódik: l = t + a t = becsavarási mélység (lásd a táblázatot) a = a szerelvény vastagsága s = a felerősítésre szolgáló menet (lásd a táblázatot) 02725CXX A kiszámított csavarhosszúságot kerekítse a következő kisebb szabványos hosszra. 2. Távolítsa el a rögzítőcsavarokat a központosító peremből. 3. Tisztítsa meg a felfekvő felületet és a központosító peremet. 4. Tisztítsa meg az új csavarok menetét, és csavarbiztosítás céljából nedvesítse be megfelelő szerrel (pl. Loctite 243) az első csavarmeneteket. 5. Helyezze fel a szerelvényt a központosító peremre, és a megadott T A nyomatékkal húzza meg a rögzítőcsavarokat (lásd a táblázatot). Típus Becsavarási mélység t [mm] Rögzítő menet s T A meghúzási nyomaték 8.8 szilárdsági osztályú összekötőcsavarokhoz [Nm] AD2/ZR 25,5 M8 25 AD3/ZR 31,5 M10 48 AD4/ZR 36 M12 86 AD5/ZR 44 M12 86 AD6/ZR 48,5 M AD7/ZR 49 M AD8/ZR 42 M12 86 Üzemeltetési utasítás R..7, F..7, K..7, S..7, SPIROPLAN W hajtóművek 41

42 4 Mechanikai szerelés Hajtásoldali AD fedél Megengedett terhelések Az alábbi táblázatban megadott terhelési adatokat nem szabad túllépni. x F q 53513AXX Típus x 1) [mm] 1) Maximális terhelési értékek 8.8 szilárdsági osztályú összekötőcsavarokhoz. A rászerelt motor F qmax megengedett súlyerejét az x súlyponttávolság növekedésével egyenes arányban csökkenteni kell. A súlyponttávolság csökkentése esetén nem megengedett az F qmax növelése. 2) Az adapter-kihajtóperem átmérője: 160 mm F q 1) [N] AD2/ZR AD3/ZR AD4/ZR 2) AD4/ZR 3300 AD5/ZR AD6/ZR AD7/ZR AD8/ZR Üzemeltetési utasítás R..7, F..7, K..7, S..7, SPIROPLAN W hajtóművek

43 Mechanikai szerelés Hajtásoldali AD fedél 4 AD../RS fedél visszafutásgátlóval Szerelés vagy üzembe helyezés előtt ellenőrizze a hajtás forgásirányát. Helytelen forgásirány esetén kérjük, értesítse az SEW-EURODRIVE vevőszolgálatát. A visszafutásgátló nem igényel üzem közben karbantartást, és nincs szükség további karbantartási munkákra. A visszafutásgátlók mérettől függően úgynevezett minimális elemelkedési fordulatszámmal rendelkeznek ( alábbi táblázat). Amennyiben a fordulatszám nem éri el a minimális elemelkedési fordulatszámot, akkor a visszafutásgátló kopásnak kitéve működik, és hőmérséklet-növekedés jelentkezik. Típus A visszafutásgátló maximális zárónyomatéka [Nm] Minimális elemelkedési fordulatszám [1/min] AD2/RS AD3/RS AD4/RS AD5/RS AD6/RS AD7/RS AD8/RS Névleges üzemállapotban a fordulatszám nem lehet kisebb a minimális elemelkedési fordulatszámnál. A minimális elemelkedési fordulatszám alatti fordulatszám csak az indítási és a fékezési folyamat során megengedett. Üzemeltetési utasítás R..7, F..7, K..7, S..7, SPIROPLAN W hajtóművek 43

44 5 I 0 Üzembe helyezés Csigakerekes és SPIROPLAN W hajtóművek üzembe helyezése 5 Üzembe helyezés Üzembe helyezés előtt ellenőrizni kell a beépítési helyzetnek megfelelően előírt olajszintet. Az olajellenőrző és az olajleeresztő csavarok, valamint a légtelenítő csavarok és szelepek akadálytalanul megközelíthetőek legyenek. 5.1 Csigakerekes és SPIROPLAN W hajtóművek üzembe helyezése Kérjük, vegye figyelembe: Az S..7 típusú csigakerekes hajtóműveknél az S..2 típussal ellentétben jobbról balra változott a hajtótengely forgásiránya. A forgásirány megváltoztatása: a motorhoz vezető kábel két vezetékének megcserélésével történik. Bejáratási idő A SPIROPLAN és a csigakerekes hajtóműveket legalább 24 órán át kell bejáratni a maximális hatásfok eléréséhez. Ha a hajtómű mindkét forgásirányban üzemel, akkor a két forgásirányra külön-külön teljesíteni kell a bejáratási időt. A táblázat a bejáratási idő alatti átlagos teljesítménycsökkenést mutatja. Bekezdésszám Csigakerekes hajtómű Spiroplan Teljesítménycsökkenés i-tartomány Teljesítménycsökkenés i-tartomány 1 fokozatú kb. 12% kb kb. 15% kb fokozatú kb. 6% kb kb. 10% kb fokozatú kb. 3% kb kb. 8% kb fokozatú kb. 8% kb fokozatú kb. 3% kb kb. 5% kb. 8 6 fokozatú kb. 2% kb Homlokkerekes, lapos és kúpkerekes hajtóművek üzembe helyezése A homlokkerekes, a lapos és a kúpkerekes hajtóművekhez nincs külön üzembe helyezési utasítás, ha a hajtóműveket a "Mechanikai szerelés" fejezetben leírtak szerint szerelték fel. 44 Üzemeltetési utasítás R..7, F..7, K..7, S..7, SPIROPLAN W hajtóművek
