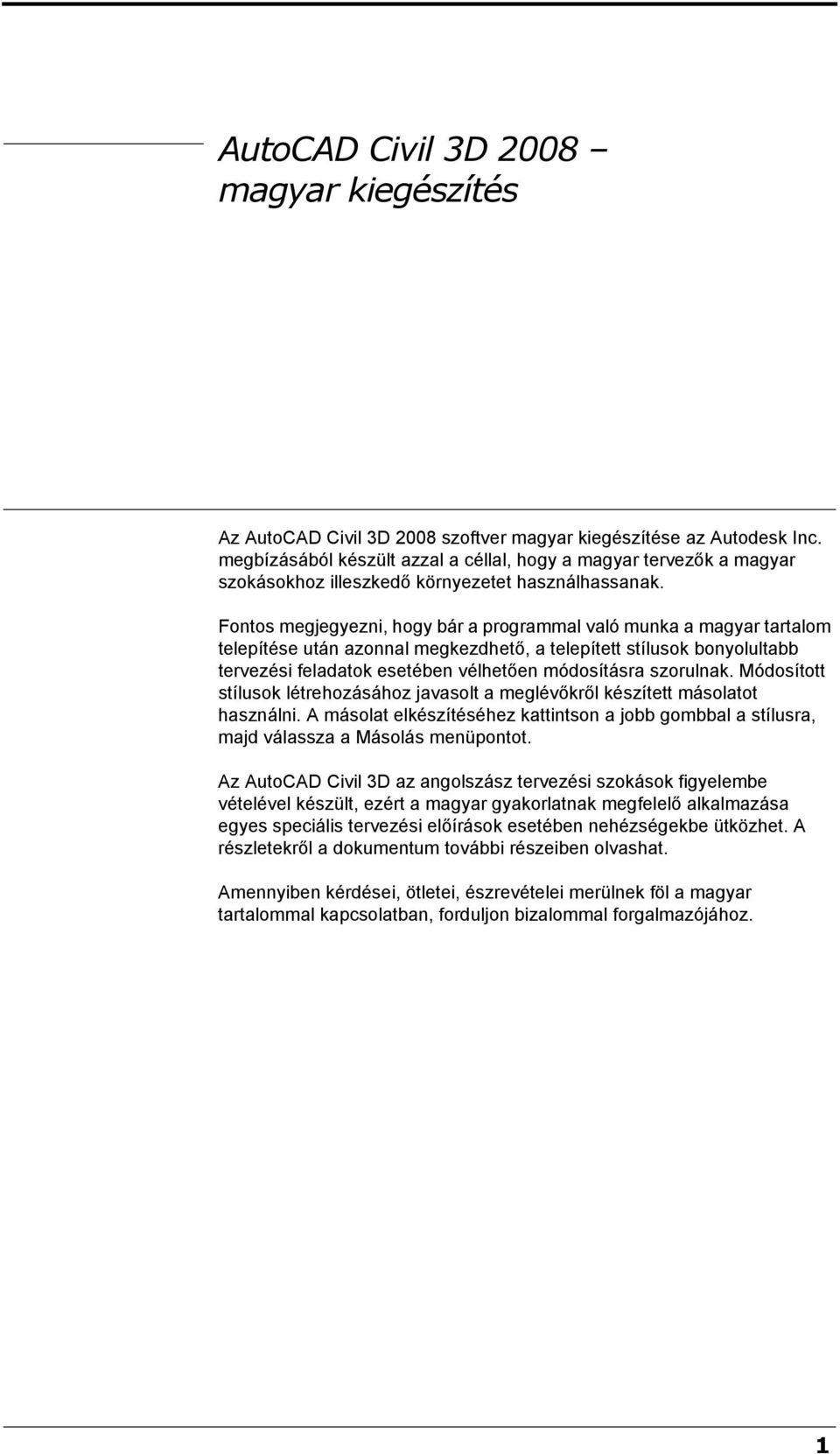

1 AutoCAD Civil 3D 2008 magyar kiegészítés Az AutoCAD Civil 3D 2008 szoftver magyar kiegészítése az Autodesk Inc. megbízásából készült azzal a céllal, hogy a magyar tervezők a magyar szokásokhoz illeszkedő környezetet használhassanak. Fontos megjegyezni, hogy bár a programmal való munka a magyar tartalom telepítése után azonnal megkezdhető, a telepített bonyolultabb tervezési feladatok esetében vélhetően módosításra szorulnak. Módosított létrehozásához javasolt a meglévőkről készített másolatot használni. A másolat elkészítéséhez kattintson a jobb gombbal a stílusra, majd válassza a Másolás menüpontot. Az AutoCAD Civil 3D az angolszász tervezési szokások figyelembe vételével készült, ezért a magyar gyakorlatnak megfelelő alkalmazása egyes speciális tervezési előírások esetében nehézségekbe ütközhet. A részletekről a dokumentum további részeiben olvashat. Amennyiben kérdései, ötletei, észrevételei merülnek föl a magyar tartalommal kapcsolatban, forduljon bizalommal forgalmazójához. 1

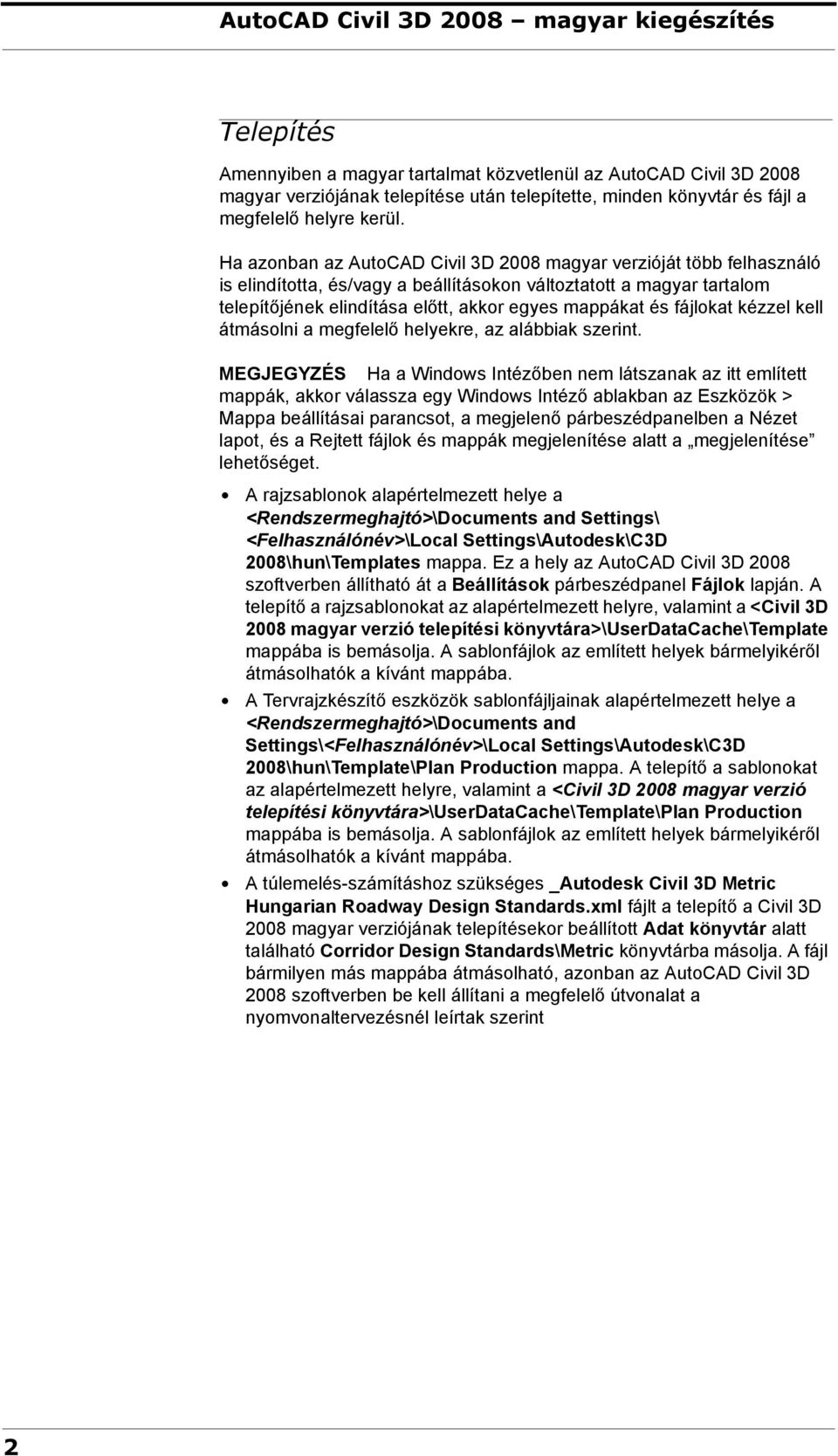

2 AutoCAD Civil 3D 2008 magyar kiegészítés Telepítés Amennyiben a magyar tartalmat közvetlenül az AutoCAD Civil 3D 2008 magyar verziójának telepítése után telepítette, minden könyvtár és fájl a megfelelő helyre kerül. Ha azonban az AutoCAD Civil 3D 2008 magyar verzióját több felhasználó is elindította, és/vagy a beállításokon változtatott a magyar tartalom telepítőjének elindítása előtt, akkor egyes mappákat és fájlokat kézzel kell átmásolni a megfelelő helyekre, az alábbiak szerint. MEGJEGYZÉS Ha a Windows Intézőben nem látszanak az itt említett mappák, akkor válassza egy Windows Intéző ablakban az Eszközök > Mappa beállításai parancsot, a megjelenő párbeszédpanelben a Nézet lapot, és a Rejtett fájlok és mappák megjelenítése alatt a megjelenítése lehetőséget. A rajzsablonok alapértelmezett helye a <Rendszermeghajtó>\Documents and Settings\ <Felhasználónév>\Local Settings\Autodesk\C3D 2008\hun\Templates mappa. Ez a hely az AutoCAD Civil 3D 2008 szoftverben állítható át a Beállítások párbeszédpanel Fájlok lapján. A telepítő a rajzsablonokat az alapértelmezett helyre, valamint a <Civil 3D 2008 magyar verzió telepítési könyvtára>\userdatacache\template mappába is bemásolja. A sablonfájlok az említett helyek bármelyikéről átmásolhatók a kívánt mappába. A Tervrajzkészítő eszközök sablonfájljainak alapértelmezett helye a <Rendszermeghajtó>\Documents and Settings\<Felhasználónév>\Local Settings\Autodesk\C3D 2008\hun\Template\Plan Production mappa. A telepítő a sablonokat az alapértelmezett helyre, valamint a <Civil 3D 2008 magyar verzió telepítési könyvtára>\userdatacache\template\plan Production mappába is bemásolja. A sablonfájlok az említett helyek bármelyikéről átmásolhatók a kívánt mappába. A túlemelés-számításhoz szükséges _Autodesk Civil 3D Metric Hungarian Roadway Design Standards.xml fájlt a telepítő a Civil 3D 2008 magyar verziójának telepítésekor beállított Adat könyvtár alatt található Corridor Design Standards\Metric könyvtárba másolja. A fájl bármilyen más mappába átmásolható, azonban az AutoCAD Civil 3D 2008 szoftverben be kell állítani a megfelelő útvonalat a nyomvonaltervezésnél leírtak szerint 2

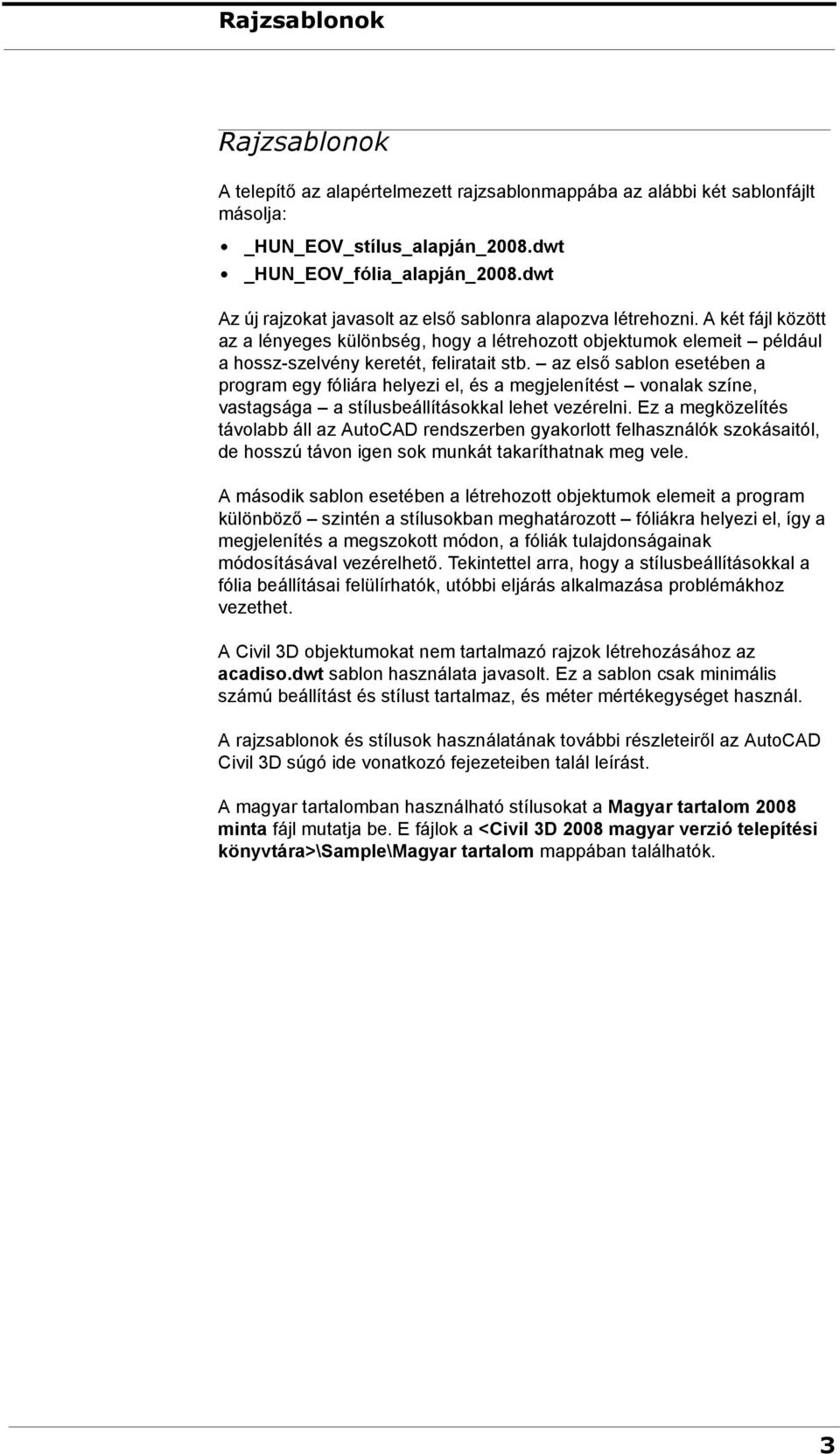

3 Rajzsablonok Rajzsablonok A telepítő az alapértelmezett rajzsablonmappába az alábbi két sablonfájlt másolja: _HUN_EOV_stílus_alapján_2008.dwt _HUN_EOV_fólia_alapján_2008.dwt Az új rajzokat javasolt az első sablonra alapozva létrehozni. A két fájl között az a lényeges különbség, hogy a létrehozott objektumok elemeit például a hossz-szelvény keretét, feliratait stb. az első sablon esetében a program egy fóliára helyezi el, és a megjelenítést vonalak színe, vastagsága a stílusbeállításokkal lehet vezérelni. Ez a megközelítés távolabb áll az AutoCAD rendszerben gyakorlott felhasználók szokásaitól, de hosszú távon igen sok munkát takaríthatnak meg vele. A második sablon esetében a létrehozott objektumok elemeit a program különböző szintén a ban meghatározott fóliákra helyezi el, így a megjelenítés a megszokott módon, a fóliák tulajdonságainak módosításával vezérelhető. Tekintettel arra, hogy a stílusbeállításokkal a fólia beállításai felülírhatók, utóbbi eljárás alkalmazása problémákhoz vezethet. A Civil 3D objektumokat nem tartalmazó rajzok létrehozásához az acadiso.dwt sablon használata javasolt. Ez a sablon csak minimális számú beállítást és stílust tartalmaz, és méter mértékegységet használ. A rajzsablonok és használatának további részleteiről az AutoCAD Civil 3D súgó ide vonatkozó fejezeteiben talál leírást. A magyar tartalomban használható at a Magyar tartalom 2008 minta fájl mutatja be. E fájlok a <Civil 3D 2008 magyar verzió telepítési könyvtára>\sample\magyar tartalom mappában találhatók. 3

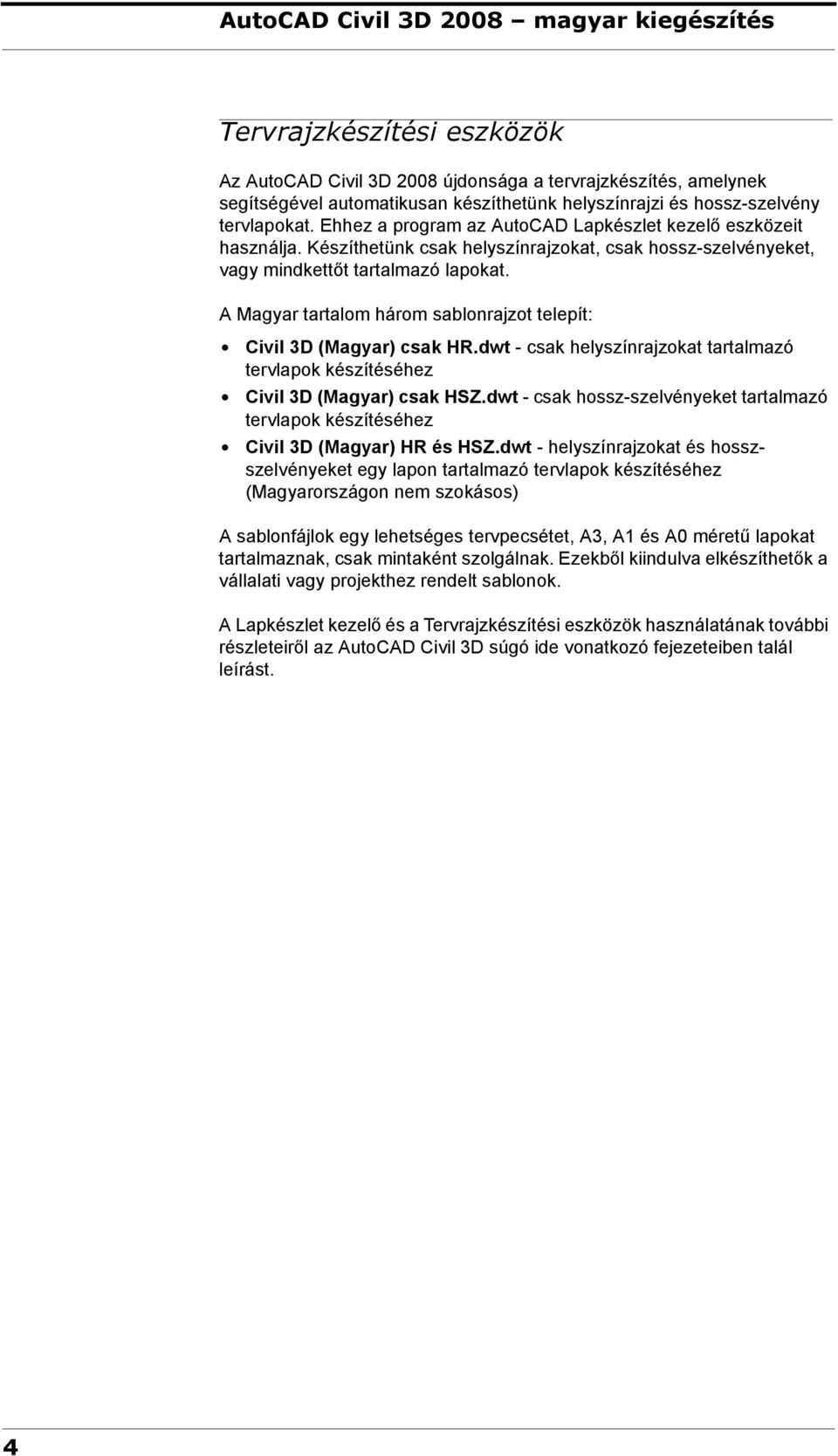

4 AutoCAD Civil 3D 2008 magyar kiegészítés Tervrajzkészítési eszközök Az AutoCAD Civil 3D 2008 újdonsága a tervrajzkészítés, amelynek segítségével automatikusan készíthetünk helyszínrajzi és hossz-szelvény tervlapokat. Ehhez a program az AutoCAD Lapkészlet kezelő eszközeit használja. Készíthetünk csak helyszínrajzokat, csak hossz-szelvényeket, vagy mindkettőt tartalmazó lapokat. A Magyar tartalom három sablonrajzot telepít: Civil 3D (Magyar) csak HR.dwt - csak helyszínrajzokat tartalmazó tervlapok készítéséhez Civil 3D (Magyar) csak HSZ.dwt - csak hossz-szelvényeket tartalmazó tervlapok készítéséhez Civil 3D (Magyar) HR és HSZ.dwt - helyszínrajzokat és hosszszelvényeket egy lapon tartalmazó tervlapok készítéséhez (Magyarországon nem szokásos) A sablonfájlok egy lehetséges tervpecsétet, A3, A1 és A0 méretű lapokat tartalmaznak, csak mintaként szolgálnak. Ezekből kiindulva elkészíthetők a vállalati vagy projekthez rendelt sablonok. A Lapkészlet kezelő és a Tervrajzkészítési eszközök használatának további részleteiről az AutoCAD Civil 3D súgó ide vonatkozó fejezeteiben talál leírást. 4

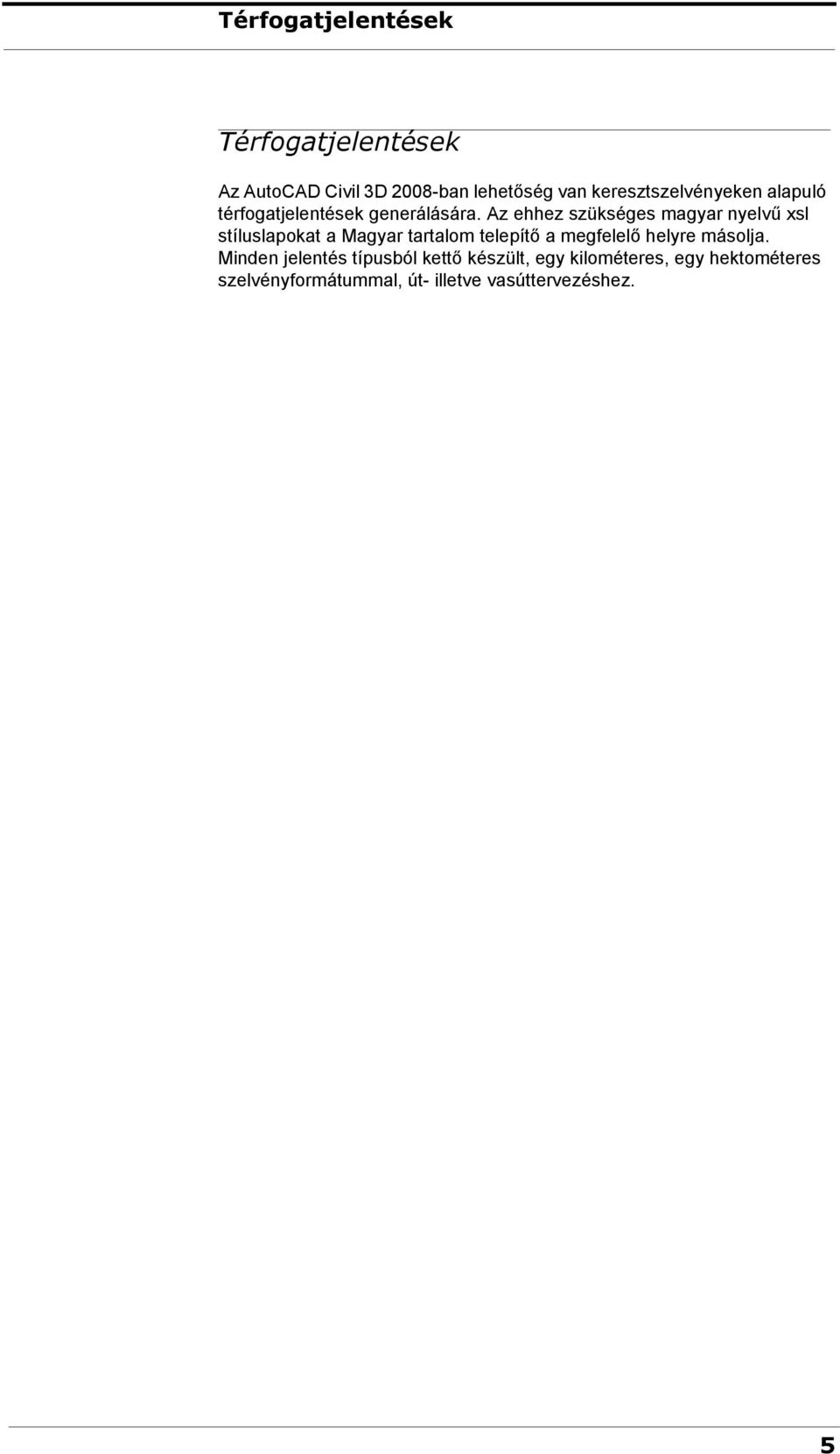

5 Térfogatjelentések Térfogatjelentések Az AutoCAD Civil 3D 2008-ban lehetőség van keresztszelvényeken alapuló térfogatjelentések generálására. Az ehhez szükséges magyar nyelvű xsl stíluslapokat a Magyar tartalom telepítő a megfelelő helyre másolja. Minden jelentés típusból kettő készült, egy kilométeres, egy hektométeres szelvényformátummal, út- illetve vasúttervezéshez. 5

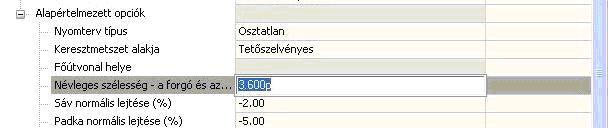

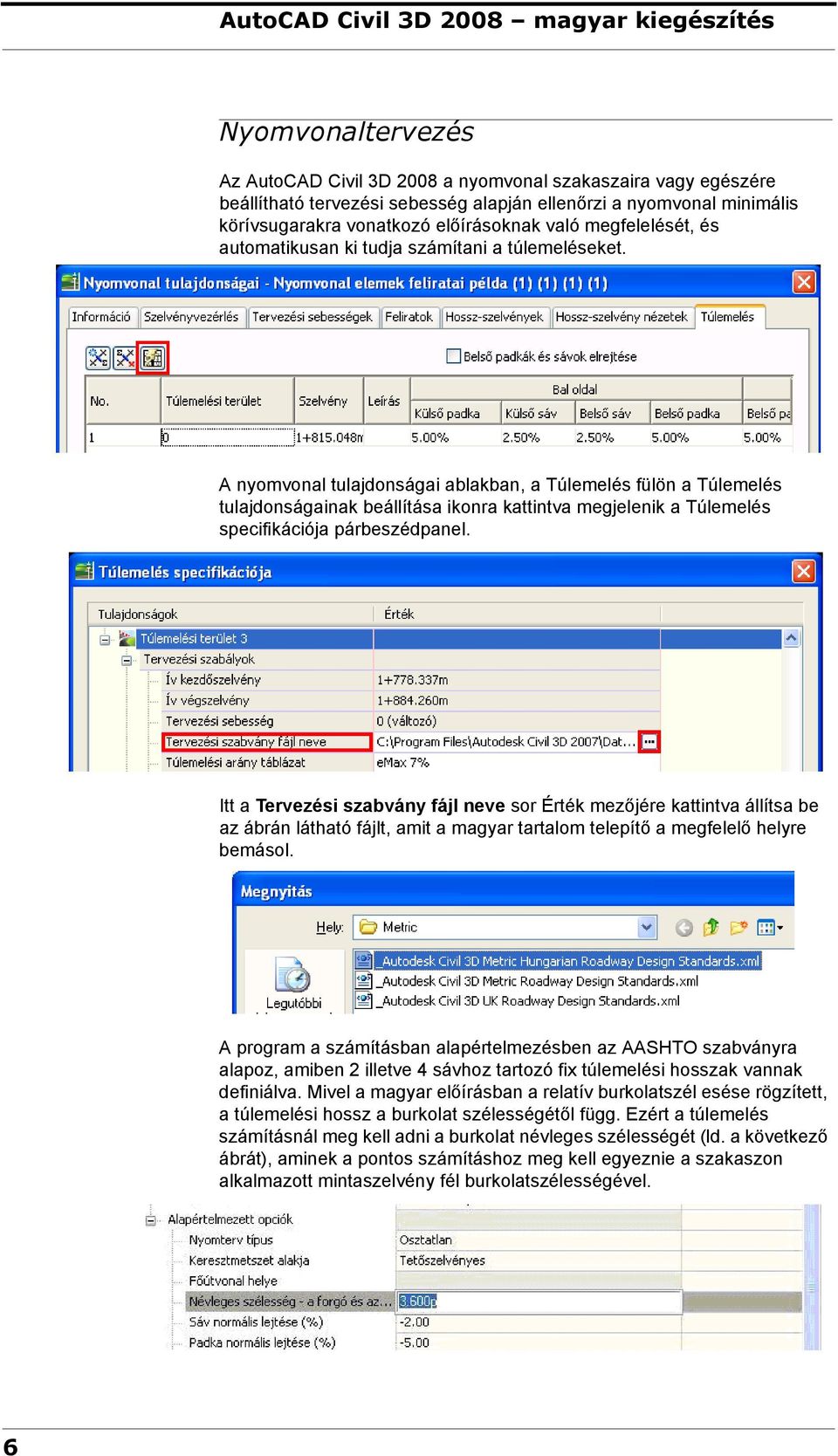

6 AutoCAD Civil 3D 2008 magyar kiegészítés Nyomvonaltervezés Az AutoCAD Civil 3D 2008 a nyomvonal szakaszaira vagy egészére beállítható tervezési sebesség alapján ellenőrzi a nyomvonal minimális körívsugarakra vonatkozó előírásoknak való megfelelését, és automatikusan ki tudja számítani a túlemeléseket. A nyomvonal tulajdonságai ablakban, a Túlemelés fülön a Túlemelés tulajdonságainak beállítása ikonra kattintva megjelenik a Túlemelés specifikációja párbeszédpanel. Itt a Tervezési szabvány fájl neve sor Érték mezőjére kattintva állítsa be az ábrán látható fájlt, amit a magyar tartalom telepítő a megfelelő helyre bemásol. A program a számításban alapértelmezésben az AASHTO szabványra alapoz, amiben 2 illetve 4 sávhoz tartozó fix túlemelési hosszak vannak definiálva. Mivel a magyar előírásban a relatív burkolatszél esése rögzített, a túlemelési hossz a burkolat szélességétől függ. Ezért a túlemelés számításnál meg kell adni a burkolat névleges szélességét (ld. a következő ábrát), aminek a pontos számításhoz meg kell egyeznie a szakaszon alkalmazott mintaszelvény fél burkolatszélességével. 6

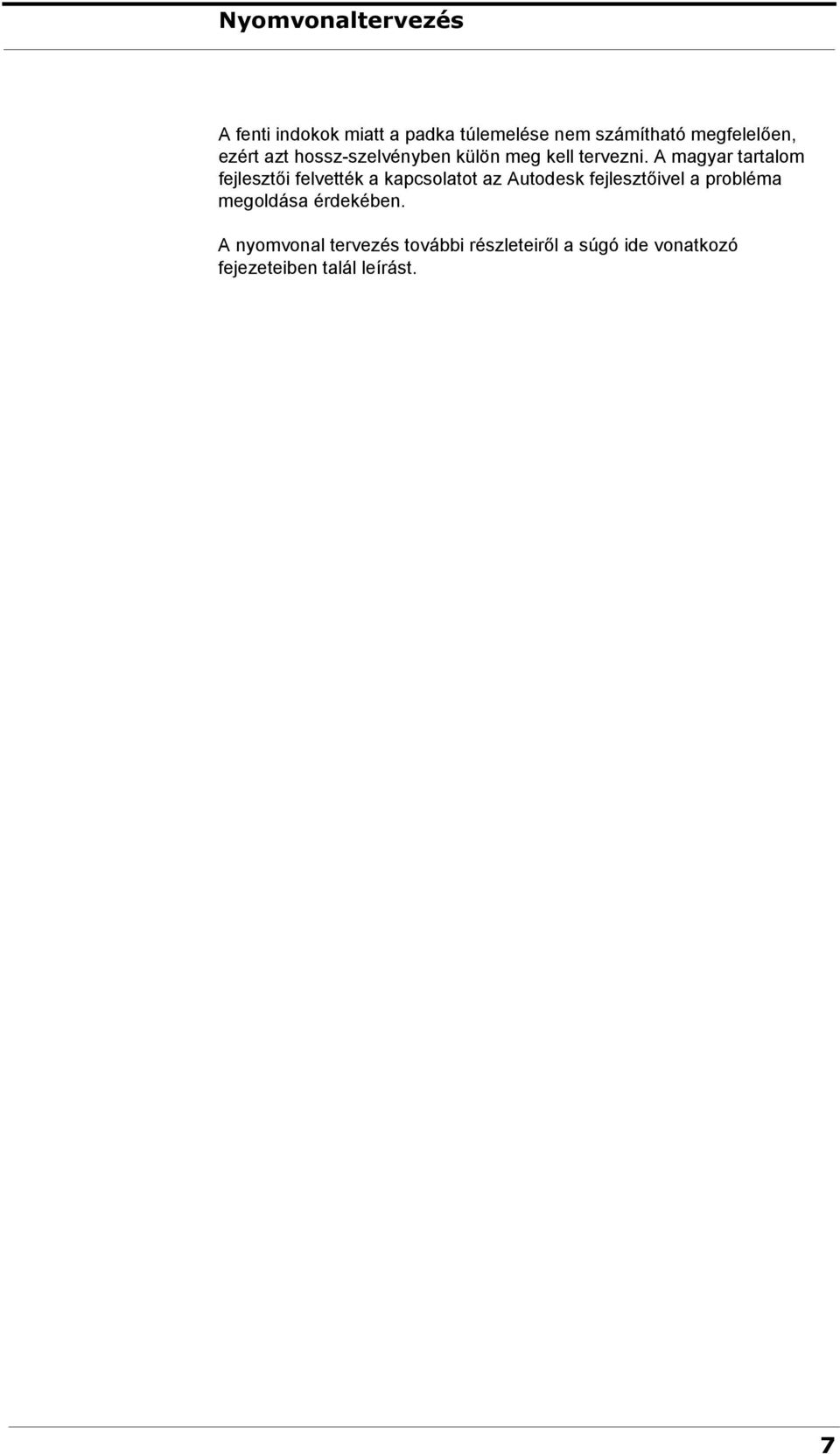

7 Nyomvonaltervezés A fenti indokok miatt a padka túlemelése nem számítható megfelelően, ezért azt hossz-szelvényben külön meg kell tervezni. A magyar tartalom fejlesztői felvették a kapcsolatot az Autodesk fejlesztőivel a probléma megoldása érdekében. A nyomvonal tervezés további részleteiről a súgó ide vonatkozó fejezeteiben talál leírást. 7

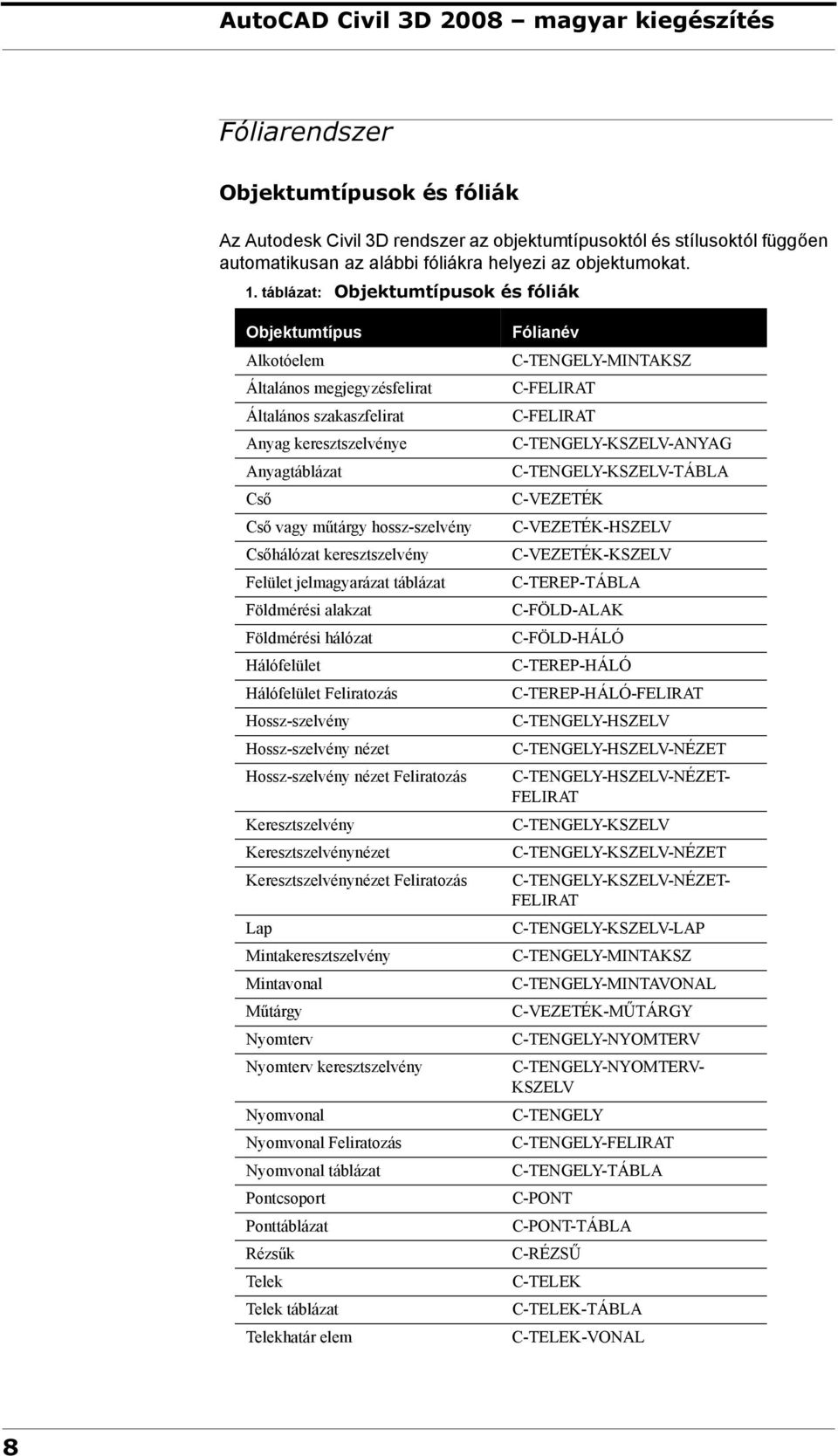

8 AutoCAD Civil 3D 2008 magyar kiegészítés Fóliarendszer Objektumtípusok és fóliák Az Autodesk Civil 3D rendszer az objektumtípusoktól és tól függően automatikusan az alábbi fóliákra helyezi az objektumokat. 1. táblázat: Objektumtípusok és fóliák Objektumtípus Alkotóelem Általános megjegyzésfelirat Általános szakaszfelirat Anyag keresztszelvénye Anyagtáblázat Cső Cső vagy műtárgy hossz-szelvény Csőhálózat keresztszelvény Felület jelmagyarázat táblázat Földmérési alakzat Földmérési hálózat Hálófelület Hálófelület Feliratozás Hossz-szelvény Hossz-szelvény nézet Hossz-szelvény nézet Feliratozás Keresztszelvény Keresztszelvénynézet Keresztszelvénynézet Feliratozás Lap Mintakeresztszelvény Mintavonal Műtárgy Nyomterv Nyomterv keresztszelvény Nyomvonal Nyomvonal Feliratozás Nyomvonal táblázat Pontcsoport Ponttáblázat Rézsűk Telek Telek táblázat Telekhatár elem Fólianév C-TENGELY-MINTAKSZ C-FELIRAT C-FELIRAT C-TENGELY-KSZELV-ANYAG C-TENGELY-KSZELV-TÁBLA C-VEZETÉK C-VEZETÉK-HSZELV C-VEZETÉK-KSZELV C-TEREP-TÁBLA C-FÖLD-ALAK C-FÖLD-HÁLÓ C-TEREP-HÁLÓ C-TEREP-HÁLÓ-FELIRAT C-TENGELY-HSZELV C-TENGELY-HSZELV-NÉZET C-TENGELY-HSZELV-NÉZET- FELIRAT C-TENGELY-KSZELV C-TENGELY-KSZELV-NÉZET C-TENGELY-KSZELV-NÉZET- FELIRAT C-TENGELY-KSZELV-LAP C-TENGELY-MINTAKSZ C-TENGELY-MINTAVONAL C-VEZETÉK-MŰTÁRGY C-TENGELY-NYOMTERV C-TENGELY-NYOMTERV- KSZELV C-TENGELY C-TENGELY-FELIRAT C-TENGELY-TÁBLA C-PONT C-PONT-TÁBLA C-RÉZSŰ C-TELEK C-TELEK-TÁBLA C-TELEK-VONAL 8

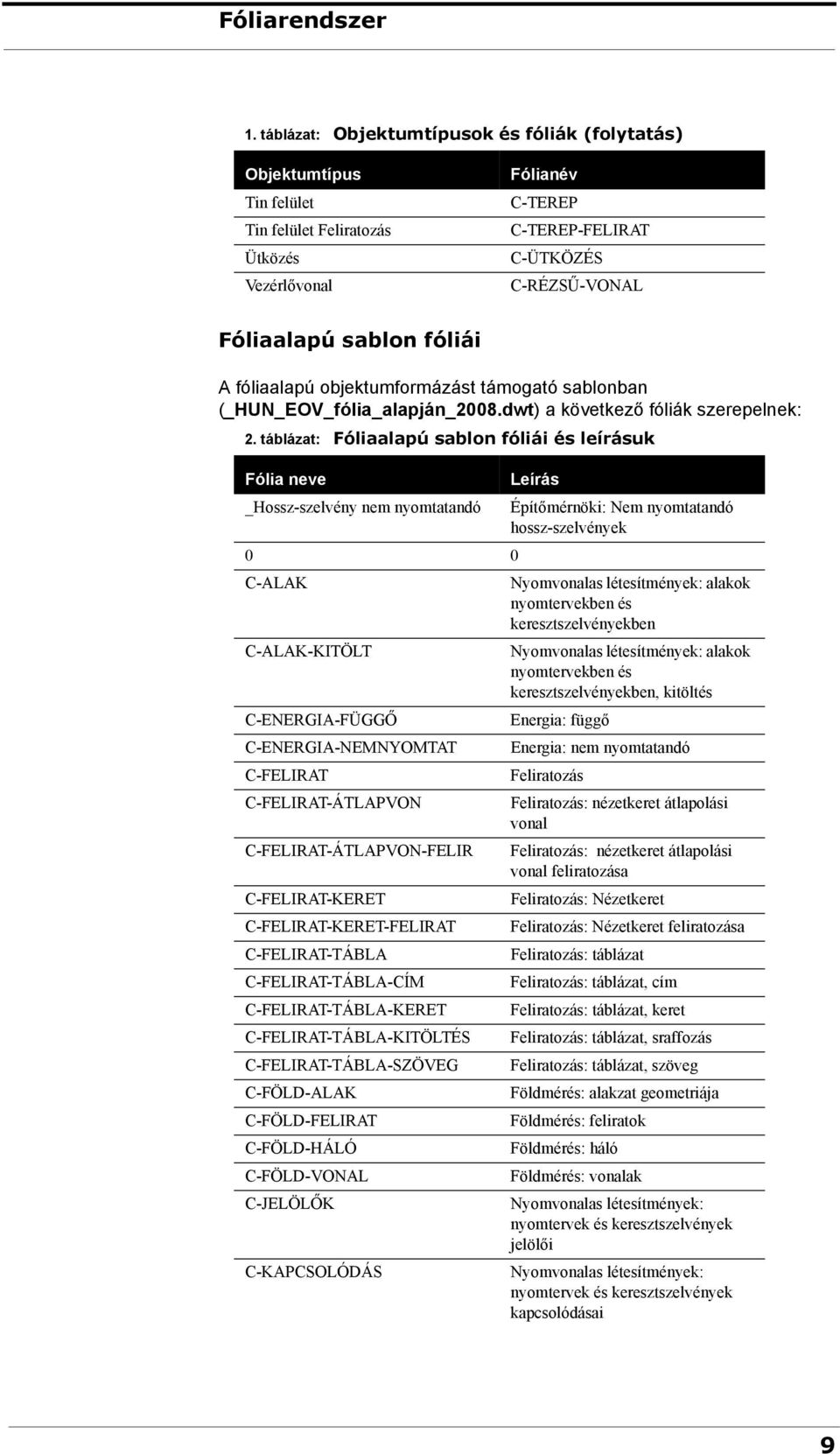

9 Fóliarendszer 1. táblázat: Objektumtípusok és fóliák (folytatás) Objektumtípus Tin felület Tin felület Feliratozás Ütközés Vezérlővonal Fólianév C-TEREP C-TEREP-FELIRAT C-ÜTKÖZÉS C-RÉZSŰ-VONAL Fóliaalapú sablon fóliái A fóliaalapú objektumformázást támogató sablonban (_HUN_EOV_fólia_alapján_2008.dwt) a következő fóliák szerepelnek: 2. táblázat: Fóliaalapú sablon fóliái és leírásuk Fólia neve _Hossz-szelvény nem nyomtatandó Leírás Építőmérnöki: Nem nyomtatandó hossz-szelvények 0 0 C-ALAK alakok nyomtervekben és keresztszelvényekben C-ALAK-KITÖLT alakok nyomtervekben és keresztszelvényekben, kitöltés C-ENERGIA-FÜGGŐ Energia: függő C-ENERGIA-NEMNYOMTAT Energia: nem nyomtatandó C-FELIRAT Feliratozás C-FELIRAT-ÁTLAPVON Feliratozás: nézetkeret átlapolási vonal C-FELIRAT-ÁTLAPVON-FELIR Feliratozás: nézetkeret átlapolási vonal feliratozása C-FELIRAT-KERET Feliratozás: Nézetkeret C-FELIRAT-KERET-FELIRAT Feliratozás: Nézetkeret feliratozása C-FELIRAT-TÁBLA Feliratozás: táblázat C-FELIRAT-TÁBLA-CÍM Feliratozás: táblázat, cím C-FELIRAT-TÁBLA-KERET Feliratozás: táblázat, keret C-FELIRAT-TÁBLA-KITÖLTÉS Feliratozás: táblázat, sraffozás C-FELIRAT-TÁBLA-SZÖVEG Feliratozás: táblázat, szöveg C-FÖLD-ALAK Földmérés: alakzat geometriája C-FÖLD-FELIRAT Földmérés: feliratok C-FÖLD-HÁLÓ Földmérés: háló C-FÖLD-VONAL Földmérés: vonalak C-JELÖLŐK nyomtervek és keresztszelvények jelölői C-KAPCSOLÓDÁS nyomtervek és keresztszelvények kapcsolódásai 9

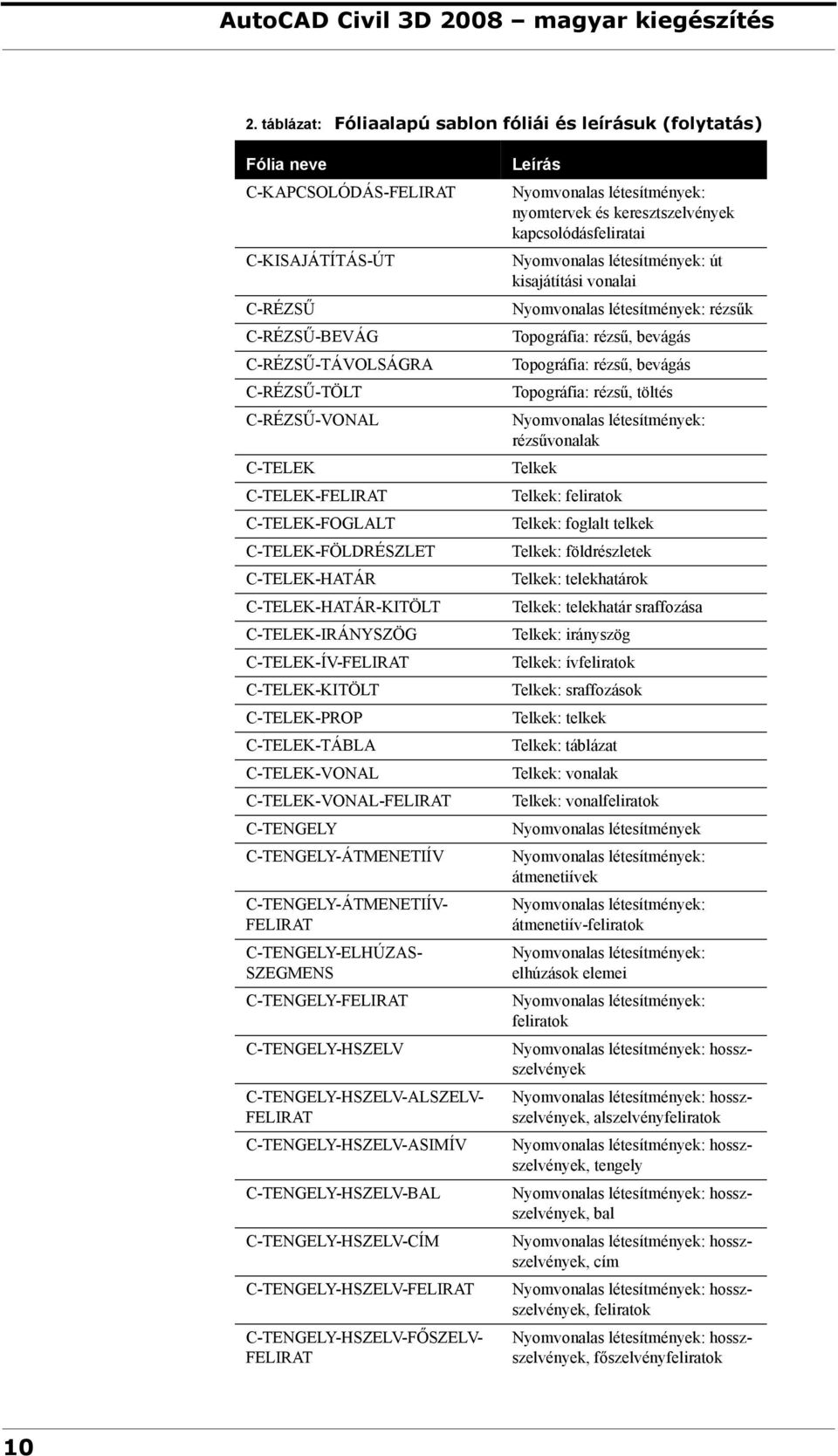

10 AutoCAD Civil 3D 2008 magyar kiegészítés 2. táblázat: Fóliaalapú sablon fóliái és leírásuk (folytatás) Fólia neve C-KAPCSOLÓDÁS-FELIRAT C-KISAJÁTÍTÁS-ÚT C-RÉZSŰ C-RÉZSŰ-BEVÁG C-RÉZSŰ-TÁVOLSÁGRA C-RÉZSŰ-TÖLT C-RÉZSŰ-VONAL C-TELEK C-TELEK-FELIRAT C-TELEK-FOGLALT C-TELEK-FÖLDRÉSZLET C-TELEK-HATÁR C-TELEK-HATÁR-KITÖLT C-TELEK-IRÁNYSZÖG C-TELEK-ÍV-FELIRAT C-TELEK-KITÖLT C-TELEK-PROP C-TELEK-TÁBLA C-TELEK-VONAL C-TELEK-VONAL-FELIRAT C-TENGELY C-TENGELY-ÁTMENETIÍV C-TENGELY-ÁTMENETIÍV- FELIRAT C-TENGELY-ELHÚZAS- SZEGMENS C-TENGELY-FELIRAT C-TENGELY-HSZELV elhúzások elemei feliratok hosszszelvények C-TENGELY-HSZELV-ALSZELV- FELIRAT C-TENGELY-HSZELV-ASIMÍV C-TENGELY-HSZELV-BAL C-TENGELY-HSZELV-CÍM C-TENGELY-HSZELV-FELIRAT C-TENGELY-HSZELV-FŐSZELV- FELIRAT Leírás nyomtervek és keresztszelvények kapcsolódásfeliratai út kisajátítási vonalai rézsűk Topográfia: rézsű, bevágás Topográfia: rézsű, bevágás Topográfia: rézsű, töltés rézsűvonalak Telkek Telkek: feliratok Telkek: foglalt telkek Telkek: földrészletek Telkek: telekhatárok Telkek: telekhatár sraffozása Telkek: irányszög Telkek: ívfeliratok Telkek: sraffozások Telkek: telkek Telkek: táblázat Telkek: vonalak Telkek: vonalfeliratok Nyomvonalas létesítmények átmenetiívek átmenetiív-feliratok hosszszelvények, alszelvényfeliratok hosszszelvények, tengely hosszszelvények, bal hosszszelvények, cím hosszszelvények, feliratok hosszszelvények, főszelvényfeliratok 10

11 Fóliarendszer 2. táblázat: Fóliaalapú sablon fóliái és leírásuk (folytatás) Fólia neve C-TENGELY-HSZELV- FÜGGGEOM-LÉC C-TENGELY-HSZELV- GEOMPONT C-TENGELY-HSZELV- GEOMPONT-FELIRAT C-TENGELY-HSZELV-HÁLÓ C-TENGELY-HSZELV-HÁLÓ-AL C-TENGELY-HSZELV-HÁLÓ-FŐ C-TENGELY-HSZELV-HÁLÓ- GEOM C-TENGELY-HSZELV-ÍV C-TENGELY-HSZELV-JEL C-TENGELY-HSZELV-JOBB C-TENGELY-HSZELV-KERET C-TENGELY-HSZELV-LÉC C-TENGELY-HSZELV-NÉZET C-TENGELY-HSZELV-NÉZET- FELIRAT C-TENGELY-HSZELV-PARABÍV C-TENGELY-HSZELV-SZELV- LÉC C-TENGELY-HSZELV-TEREP C-TENGELY-HSZELV-TEREP- LÉC C-TENGELY-HSZELV-TERV C-TENGELY-HSZELV-ÚJ C-TENGELY-HSZELV- VIZSZGEOM-LÉC C-TENGELY-HSZELV-VONAL C-TENGELY-HSZELV-VONAL- MEGHOSSZ Leírás hosszszelvények, függőleges geometria, fej- és lábléc hosszszelvények, geometriai pont hosszszelvények, geometriai pont feliratai hosszszelvények, háló hosszszelvények, háló, alháló hosszszelvények, háló, főháló hosszszelvények, háló, geometria hosszszelvények, ívek hosszszelvények, jelek hosszszelvények, jobb hosszszelvények, keret hosszszelvények, fej- és lábléc hosszszelvények, nézetek hosszszelvények, nézetfeliratok hosszszelvények, parabolikus ív hosszszelvények, szelvényezés, fej- és lábléc hosszszelvények, topográfia hosszszelvények, topográfia, fej- és lábléc hosszszelvények, terv hosszszelvények, új hosszszelvények, vízszintes geometria, fej- és lábléc hosszszelvények, vonalak hosszszelvények, vonalak, meghosszabbítás 11

12 AutoCAD Civil 3D 2008 magyar kiegészítés 2. táblázat: Fóliaalapú sablon fóliái és leírásuk (folytatás) Fólia neve C-TENGELY-HSZELV-VONAL- SZEGMENS C-TENGELY-IRÁNYSZÖGEK C-TENGELY-ÍV C-TENGELY-ÍV-FELIRAT C-TENGELY-ÍV-SZEGMENS C-TENGELY-KSZELV C-TENGELY-KSZELV-ANYAG C-TENGELY-KSZELV-CÍM C-TENGELY-KSZELV-CÍMKE C-TENGELY-KSZELV-FELIRAT C-TENGELY-KSZELV-FÖLDM C-TENGELY-KSZELV-HÁLÓ C-TENGELY-KSZELV-JEL C-TENGELY-KSZELV-KERET C-TENGELY-KSZELV-LAP C-TENGELY-KSZELV-LÉC C-TENGELY-KSZELV- LÉCKÖZÉPVONAL C-TENGELY-KSZELV-NÉZET C-TENGELY-KSZELV-NÉZET- FELIRAT C-TENGELY-KSZELV- NYOMTERV C-TENGELY-KSZELV-PÁLYA C-TENGELY-KSZELV-TÁBLA C-TENGELY-KSZELV-TEREP C-TENGELY-KSZELV-ÚJ C-TENGELY-MINTA-FELIRAT Leírás hosszszelvények, vonalak, szakaszok irányszögek ívek ívfeliratok ívszakaszok keresztszelvények keresztszelvények, anyag keresztszelvények, cím keresztszelvények, címke keresztszelvények, feliratok keresztszelvények, táblázat keresztszelvények, háló keresztszelvények, jelek keresztszelvények, keret keresztszelvények, lapok keresztszelvények, fej- és láblécek keresztszelvények, keresztszelvények középvonala keresztszelvények, nézet keresztszelvények, nézetfeliratok keresztszelvények, nyomtervek keresztszelvények, pálya keresztszelvények, táblázat keresztszelvények, topográfia keresztszelvények, új C-TENGELY-MINTA-FELIRAT 12

13 Fóliarendszer 2. táblázat: Fóliaalapú sablon fóliái és leírásuk (folytatás) Fólia neve C-TENGELY-MINTAKSZ C-TENGELY-MINTAKSZ- ELTOLÁS C-TENGELY-MINTAKSZ- FELIRAT C-TENGELY-MINTAKSZ- KIINDUVONAL C-TENGELY-MINTAVONAL C-TENGELY-MINTAVONAL- FELIRAT C-TENGELY-NEMNYOMTAT C-TENGELY-NYOMTERV C-TENGELY-NYOMTERV- HATÁR C-TENGELY-NYOMTERV- KITÖLT C-TENGELY-NYOMTERV- KSZELV C-TENGELY-SZELV-TÁV C-TENGELY-SZELVÉNY C-TENGELY-SZELVÉNY-AL C-TENGELY-SZELVÉNY-FŐ C-TENGELY-TÁBLA C-TENGELY-TENG C-TENGELY-TENGELY C-TENGELY-TENGELY-ÚJ C-TENGELY-VONAL C-TENGELY-VONAL-FELIRAT C-TENGELY-VONAL- MEGHOSSZ C-TENGELY-VONAL- SZEGMENS C-TENGELY-VONAL- SZEGMENS-REJTETT Leírás mintakeresztszelvények mintakeresztszelvények, eltolás mintakeresztszelvények, feliratok mintakeresztszelvények, kiindulási vonalak mintavonalak mintavonalak, feliratok nem nyomtatandó nyomterv nyomterv, határvonal nyomterv, sraffozás nyomterv, keresztszelvények szelvény és távolság szelvény szelvény, alszelvény szelvény, főszelvény táblázat tengely tengely tengely, új vonalak vonalak, felirat vonalak, meghosszabbítás vonalak, szakasz vonalak, szakasz, rejtett 13

14 AutoCAD Civil 3D 2008 magyar kiegészítés 2. táblázat: Fóliaalapú sablon fóliái és leírásuk (folytatás) Fólia neve C-TEREP C-TEREP-AL C-TEREP-AL-HÁTTÉR C-TEREP-AL-ÚJ C-TEREP-FELH C-TEREP-FELIRAT C-TEREP-FELIRATPONT C-TEREP-FELIRATPONT- FELIRAT C-TEREP-FŐ C-TEREP-FŐ-HÁTTÉR C-TEREP-FŐ-ÚJ C-TEREP-HÁLÓ C-TEREP-HÁLÓ-FELIRAT C-TEREP-HATÁR C-TEREP-LEFOLYÁSIVONAL C-TEREP-PONTOK C-TEREP-SZINTVONAL- FELIRAT C-TEREP-SZINTVONAL- FELIRAT-ÚJ C-TEREP-TÁBLA C-TEREP-TINN C-TEREP-TINN-HATÁR C-TEREP-TINN-NÉZET C-TEREP-VIZGYŰJTŐ C-TEREP-VÍZGYŰJTŐ-FELIRAT C-VEZETÉK-CSŐ C-VEZETÉK-CSŐ-FELIRAT C-VEZETÉK-CSŐ-HOSSZ C-VEZETÉK-CSŐ-KITÖLT C-VEZETÉK-FELIRAT C-VEZETÉK-HSZELV C-VEZETÉK-HSZELV-CSŐ C-VEZETÉK-HSZELV-CSŐ- SRAFF C-VEZETÉK-HSZELV-KSZ-CSŐ C-VEZETÉK-HSZELV- MŰTÁRGY C-VEZETÉK-HSZELV- MŰTÁRGY-SRAFF C-VEZETÉK-KSZELV C-VEZETÉK-KSZELV-CSŐ Leírás Topográfia Topográfia: mellékszintvonalak Topográfia: mellékszintvonalak Topográfia: mellékszintvonalak, új Topográfia: felhasználói Topográfia: felirat Topográfia: feliratpont Topográfia: feliratpontok, feliratok Topográfia: fő szintvonalak Topográfia: fő szintvonalak Topográfia: fő szintvonalak, új Topográfia: háló Topográfia: hálófeliratok Topográfia: határvonal Topográfia: lefolyási vonal Topográfia: pontok Topográfia: szintvonalfeliratok Topográfia: szintvonalfeliratok, új Topográfia: táblázat Topográfia: TIN-felület Topográfia: TIN-felület: határvonal Topográfia: TIN-felület: nézet Topográfia: vízgyűjtő Topográfia: vízgyűjtőfeliratok Csőhálózat: cső Csőhálózat: cső felirat Csőhálózat: cső, hossz-szelvény Csőhálózat: cső, sraffozás Csőhálózat: feliratok Csőhálózat: hossz-szelvények Csőhálózat: hossz-szelvények, cső Csőhálózat: hossz-szelvények, cső, sraffozás Csőhálózat: hossz-szelvények, csőkeresztszelvény Csőhálózat: hossz-szelvények, műtárgy Csőhálózat: hossz-szelvények, műtárgy, sraffozás Csőhálózat: keresztszelvények Csőhálózat: keresztszelvények, cső 14

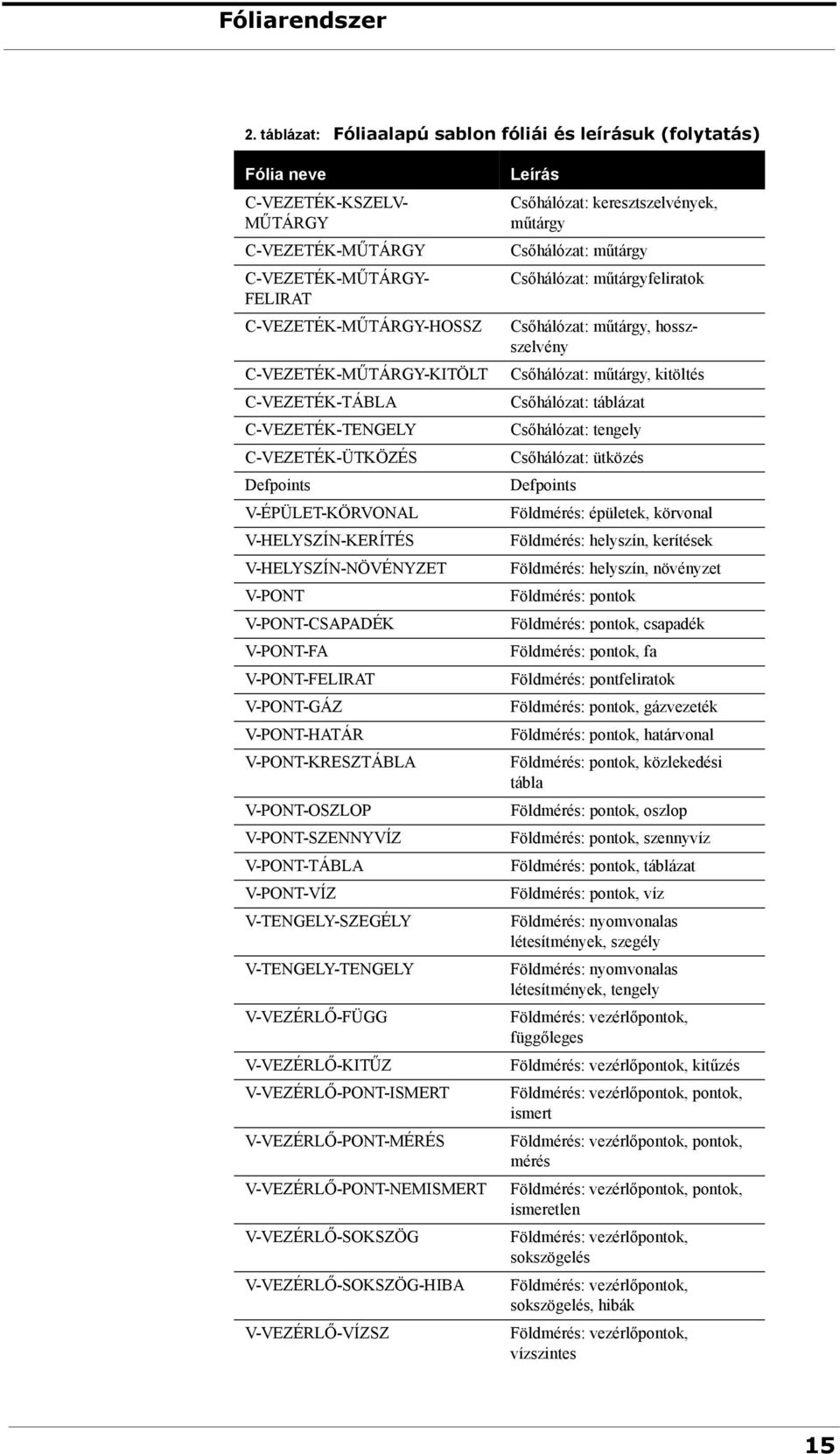

15 Fóliarendszer 2. táblázat: Fóliaalapú sablon fóliái és leírásuk (folytatás) Fólia neve C-VEZETÉK-KSZELV- MŰTÁRGY C-VEZETÉK-MŰTÁRGY C-VEZETÉK-MŰTÁRGY- FELIRAT C-VEZETÉK-MŰTÁRGY-HOSSZ C-VEZETÉK-MŰTÁRGY-KITÖLT C-VEZETÉK-TÁBLA C-VEZETÉK-TENGELY C-VEZETÉK-ÜTKÖZÉS Defpoints V-ÉPÜLET-KÖRVONAL V-HELYSZÍN-KERÍTÉS V-HELYSZÍN-NÖVÉNYZET V-PONT V-PONT-CSAPADÉK V-PONT-FA V-PONT-FELIRAT V-PONT-GÁZ V-PONT-HATÁR V-PONT-KRESZTÁBLA V-PONT-OSZLOP V-PONT-SZENNYVÍZ V-PONT-TÁBLA V-PONT-VÍZ V-TENGELY-SZEGÉLY V-TENGELY-TENGELY V-VEZÉRLŐ-FÜGG V-VEZÉRLŐ-KITŰZ V-VEZÉRLŐ-PONT-ISMERT V-VEZÉRLŐ-PONT-MÉRÉS V-VEZÉRLŐ-PONT-NEMISMERT V-VEZÉRLŐ-SOKSZÖG V-VEZÉRLŐ-SOKSZÖG-HIBA V-VEZÉRLŐ-VÍZSZ Leírás Csőhálózat: keresztszelvények, műtárgy Csőhálózat: műtárgy Csőhálózat: műtárgyfeliratok Csőhálózat: műtárgy, hosszszelvény Csőhálózat: műtárgy, kitöltés Csőhálózat: táblázat Csőhálózat: tengely Csőhálózat: ütközés Defpoints Földmérés: épületek, körvonal Földmérés: helyszín, kerítések Földmérés: helyszín, növényzet Földmérés: pontok Földmérés: pontok, csapadék Földmérés: pontok, fa Földmérés: pontfeliratok Földmérés: pontok, gázvezeték Földmérés: pontok, határvonal Földmérés: pontok, közlekedési tábla Földmérés: pontok, oszlop Földmérés: pontok, szennyvíz Földmérés: pontok, táblázat Földmérés: pontok, víz Földmérés: nyomvonalas létesítmények, szegély Földmérés: nyomvonalas létesítmények, tengely Földmérés: vezérlőpontok, függőleges Földmérés: vezérlőpontok, kitűzés Földmérés: vezérlőpontok, pontok, ismert Földmérés: vezérlőpontok, pontok, mérés Földmérés: vezérlőpontok, pontok, ismeretlen Földmérés: vezérlőpontok, sokszögelés Földmérés: vezérlőpontok, sokszögelés, hibák Földmérés: vezérlőpontok, vízszintes 15

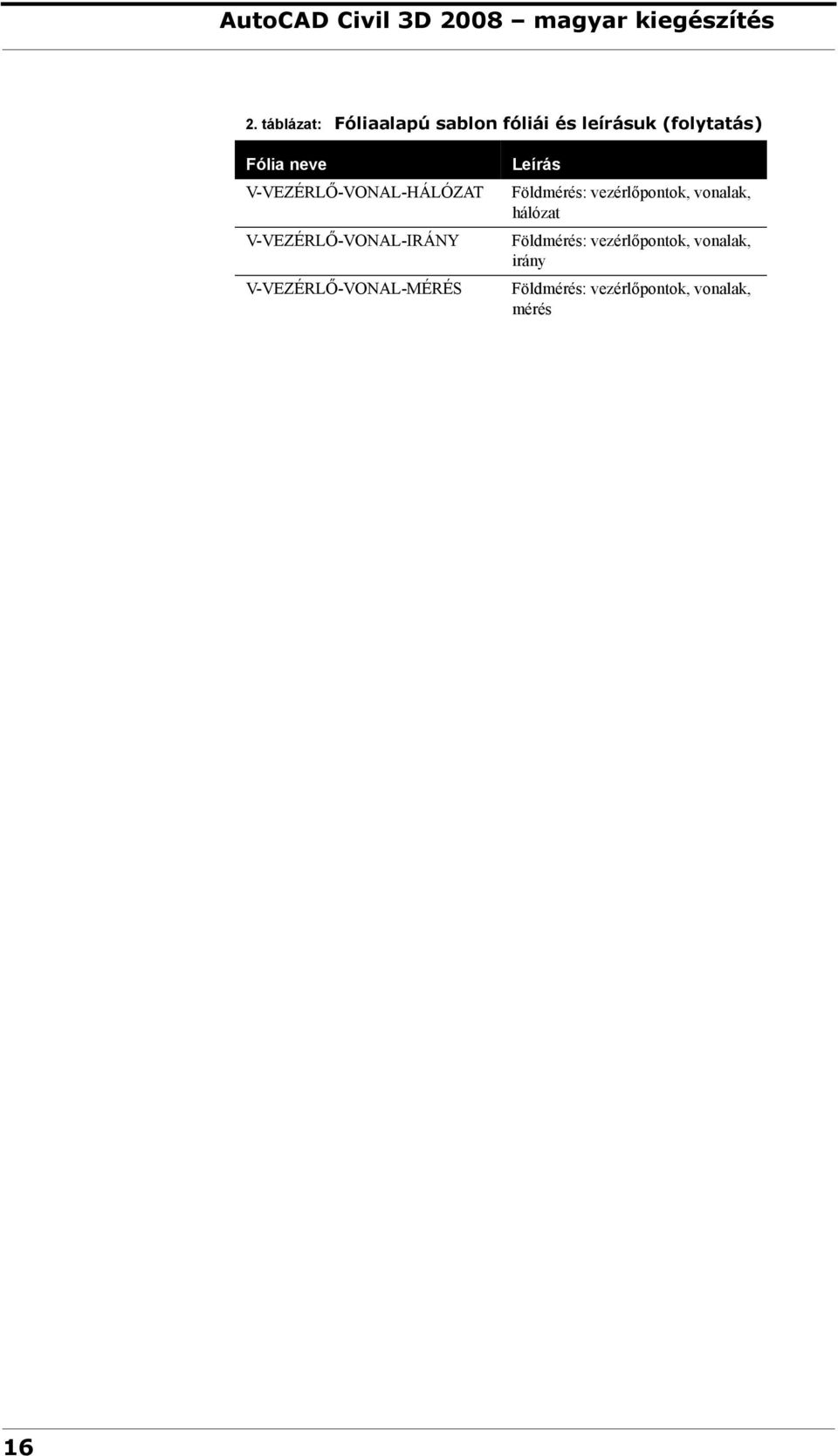

16 AutoCAD Civil 3D 2008 magyar kiegészítés 2. táblázat: Fóliaalapú sablon fóliái és leírásuk (folytatás) Fólia neve V-VEZÉRLŐ-VONAL-HÁLÓZAT V-VEZÉRLŐ-VONAL-IRÁNY V-VEZÉRLŐ-VONAL-MÉRÉS Leírás Földmérés: vezérlőpontok, vonalak, hálózat Földmérés: vezérlőpontok, vonalak, irány Földmérés: vezérlőpontok, vonalak, mérés 16

17 Stílusok Stílusok A magyar tartalomban használható at a magyar tartalom mintarajz dwg és magyar tartalom mintarajz dwg fájl mutatja be. E fájlok a <Civil 3D 2008 magyar verzió telepítési könyvtára>\sample\magyar tartalom mappában találhatók. Általános Úttervezés Vasúttervezés Csatornatervezés 17

18 AutoCAD Civil 3D 2008 magyar kiegészítés Általános 3. táblázat: A magyar sablonrajz általános stílusai Hely az Eszköztár Kereső lapján Név Leírás > Alak > Alak > Alak > Alak > Alak > Alak > Alak > Alak > Alak > Alak > Alak > Alak > Alak > Alak > Alak > Alak > Alak > Alak > Alak > Jelölő > Jelölő > Jelölő > Jelölő _Alak Kikapcsolva 1.burk. 2.burk. Ágyazat Alap Beton Bevágás Burkolat Csak keret Hengerelt aszfalt Homokos kavics Humusz Járda Kitöltött Korlát Öntött aszfalt Szegély Töltés _Jelölő Kikapcsolva _terep felirat Mintaksz alap Mintaksz_kapcsolóp ont Gyors Nyomterv Megjelenítéshez Az aszfalt rétegek megjelenítésére keresztszelvényben Gyors Nyomterv Megjelenítéshez 18

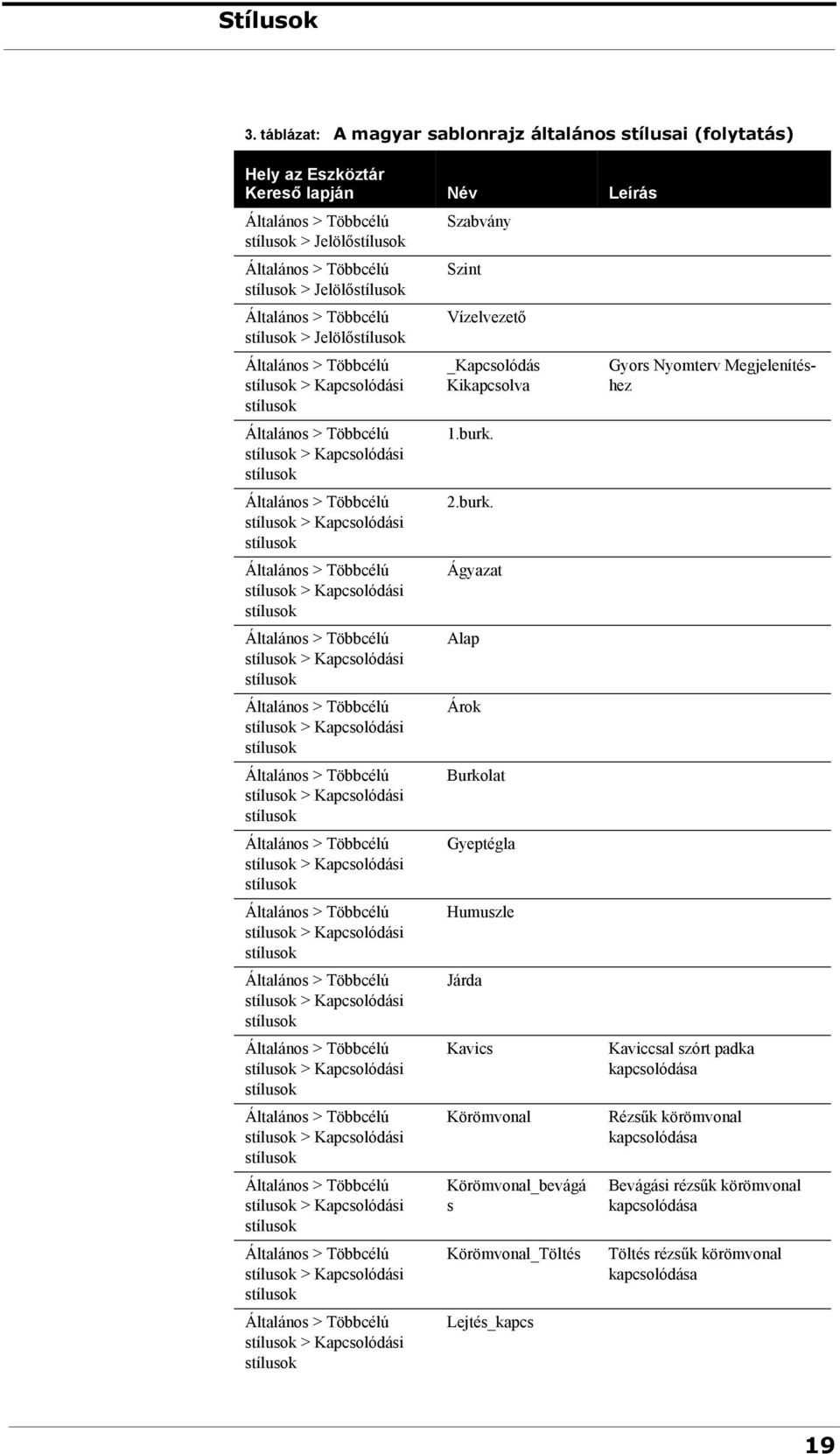

19 Stílusok 3. táblázat: A magyar sablonrajz általános stílusai (folytatás) Hely az Eszköztár Kereső lapján Név Leírás > Jelölő > Jelölő > Jelölő > Kapcsolódási > Kapcsolódási > Kapcsolódási > Kapcsolódási > Kapcsolódási > Kapcsolódási > Kapcsolódási > Kapcsolódási > Kapcsolódási > Kapcsolódási > Kapcsolódási > Kapcsolódási > Kapcsolódási > Kapcsolódási > Kapcsolódási Szint Vízelvezető _Kapcsolódás Kikapcsolva 1.burk. 2.burk. Ágyazat Alap Árok Burkolat Gyeptégla Humuszle Járda Kavics Körömvonal Körömvonal_bevágá s Körömvonal_Töltés Lejtés_kapcs Gyors Nyomterv Megjelenítéshez Kaviccsal szórt padka kapcsolódása Rézsűk körömvonal kapcsolódása Bevágási rézsűk körömvonal kapcsolódása Töltés rézsűk körömvonal kapcsolódása 19

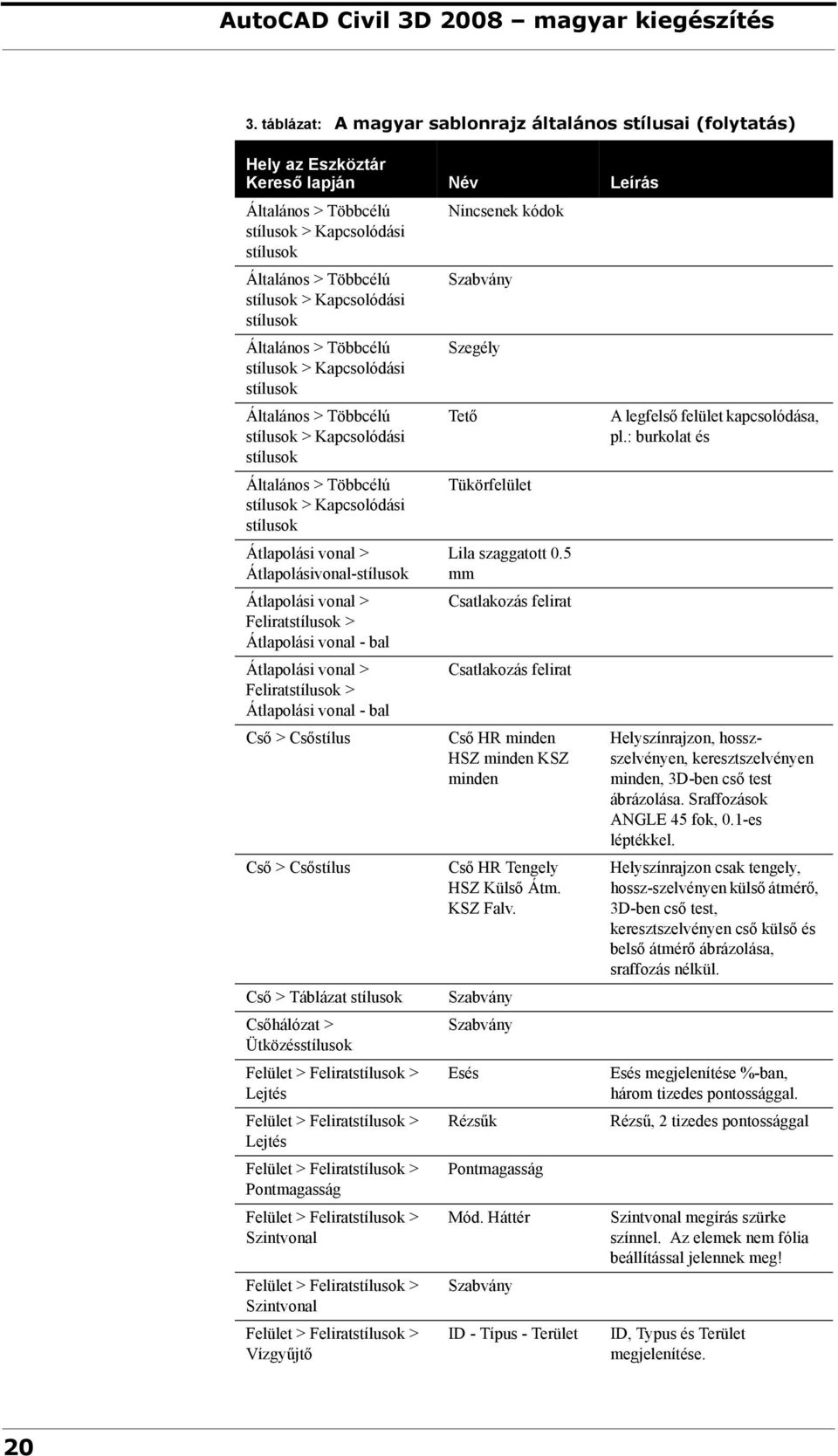

20 AutoCAD Civil 3D 2008 magyar kiegészítés 3. táblázat: A magyar sablonrajz általános stílusai (folytatás) Hely az Eszköztár Kereső lapján Név Leírás > Kapcsolódási > Kapcsolódási > Kapcsolódási > Kapcsolódási > Kapcsolódási Átlapolási vonal > Átlapolásivonal- Átlapolási vonal > Felirat > Átlapolási vonal - bal Átlapolási vonal > Felirat > Átlapolási vonal - bal Cső > Csőstílus Cső > Csőstílus Cső > Táblázat Csőhálózat > Ütközés Felület > Felirat > Lejtés Felület > Felirat > Lejtés Felület > Felirat > Pontmagasság Felület > Felirat > Szintvonal Felület > Felirat > Szintvonal Felület > Felirat > Vízgyűjtő Nincsenek kódok Szegély Tető Tükörfelület Lila szaggatott 0.5 mm Csatlakozás felirat Csatlakozás felirat Cső HR minden HSZ minden KSZ minden Cső HR Tengely HSZ Külső Átm. KSZ Falv. Esés Rézsűk Pontmagasság Mód. Háttér ID - Típus - Terület A legfelső felület kapcsolódása, pl.: burkolat és Helyszínrajzon, hosszszelvényen, keresztszelvényen minden, 3D-ben cső test ábrázolása. Sraffozások ANGLE 45 fok, 0.1-es léptékkel. Helyszínrajzon csak tengely, hossz-szelvényen külső átmérő, 3D-ben cső test, keresztszelvényen cső külső és belső átmérő ábrázolása, sraffozás nélkül. Esés megjelenítése %-ban, három tizedes pontossággal. Rézsű, 2 tizedes pontossággal Szintvonal megírás szürke színnel. Az elemek nem fólia beállítással jelennek meg! ID, Typus és Terület megjelenítése. 20

21 Stílusok 3. táblázat: A magyar sablonrajz általános stílusai (folytatás) Hely az Eszköztár Kereső lapján Név Leírás Felület > Felület Háttér Szintvonalak szürke megjelenítése, fő szintvonalak vastagítva Felület > Felület Kikapcsolva Minden kikapcsolva, nyomvonal felületekhez. Felület > Felület Felület > Felület Felület > Felület Felület > Felület Mód. Perem & Szintvonal & Háromszöglapok Perem & Háromszöglapok Perem & Háromszöglapok & Irányok Perem & Magassági sávok A felület peremvonalának, szintvonalainak és háromszögeinek megjelenítése, felület szerkesztésre, szintvonal hibák javítására. Az elemek nem fólia beállítással jelennek meg! A felület premvonalának és háromszöglapjainak megjelenítése ( a felület módosításához) A felület premvonalának, háromszöglapjainak és irányok megjelenítése A felület peremvonalának és 8 magassági sáv 3D-s lapokkal való megjelenítése Felület > Felület Perem & Rács A 2D-ben a felület peremvonalának és 10 m-es rácshálójának megjelenítése. 3D-ben a háromszöek szürke, és a rácsháló zöld színnel, árnyalt megjelenítéssel plasztikus képet ad. Felület > Felület Felület > Felület Felület > Felület Felület > Felület Felület > Felület Felület > Táblázat > Esésnyíl Felület > Táblázat > Irány Perem & Szintvonal & Esés Perem & Szintvonal & Esésnyilak Perem & Szintvonal 1 és 5cm burkolat Perem & Szintvonal 1 és 5m Perem & Szintvonal 2 és 10m Esésnyilak Irányok A felület peremvonalának, szintvonalainak és esésének 2D-s lapokkal történő megjelenítése A felület peremvonalának, szintvonalainak és esésnyilainak megjelenítése A felület peremvonalának és szintvonalainak megjelenítése, 1 cm mellék, 5 cm főszintvonalak, burkolatok megjelenítéséhez A felület peremvonalának és szintvonalainak megjelenítése, 1 m mellék, 5 m főszintvonalak A felület peremvonalának és szintvonalainak megjelenítése, 2 m mellék, 10 m főszintvonalak 21

22 AutoCAD Civil 3D 2008 magyar kiegészítés 3. táblázat: A magyar sablonrajz általános stílusai (folytatás) Hely az Eszköztár Kereső lapján Név Leírás Felület > Táblázat > Lejtés Felület > Táblázat > Magasság Felület > Táblázat > Szintvonal Felület > Táblázat > Vízgyűjtő Földmérés > Alakzat Földmérés > Alakzat Földmérés > Alakzat Földmérés > Alakzat Földmérés > Alakzat Földmérés > Alakzat Földmérés > Hálózat Hossz-szelvény > Felirat > Alszelvény Hossz-szelvény > Felirat > Eséstörések Hossz-szelvény > Felirat > Felirat készletek Hossz-szelvény > Felirat > Szelvény > Fő szelvény Hossz-szelvény > Felirat > Vonal Hossz-szelvény > Hosszszelvény Hossz-szelvény > Hosszszelvény Hossz-szelvény > Hosszszelvény Hossz-szelvény > Hosszszelvény Hossz-szelvény > Hosszszelvény Hossz-szelvény > Hosszszelvény Lejtések Magasságok Szintvonalak Vízgyűjtők Alap Épület Fasor Kerítés Szegély Tengely Alszelvény Eséstörés jel Nincs Főszelvény Egyenes esés % Bal árok Bal burkszél Jobb árok Jobb burkszél Nyomtatás Terep Bal árokvonala, lila színnel, AROKB vonaltípussal Jobb árokvonala, lila színnel, AROKJ vonaltípussal Tervezett pálya vonala nyomtatásra, 0.4 mm vastag piros vonallal Meglévő terep vonala 22

23 Stílusok 3. táblázat: A magyar sablonrajz általános stílusai (folytatás) Hely az Eszköztár Kereső lapján Név Leírás Hossz-szelvény > Hosszszelvény Fej- és lábléc > Fej- és lábléc készletek Fej- és lábléc > Fej- és lábléc készletek Fej- és lábléc > Függőleges geometria Fej- és lábléc > Hossz-szelvény adatok Fej- és lábléc > Hossz-szelvény adatok Fej- és lábléc > Hossz-szelvény adatok Fej- és lábléc > Hossz-szelvény adatok Fej- és lábléc > Hossz-szelvény adatok Fej- és lábléc > Hossz-szelvény adatok Fej- és lábléc > Hossz-szelvény adatok Fej- és lábléc > Hossz-szelvény adatok Fej- és lábléc > Túlemelés adatai Fej- és lábléc > Túlemelés adatai Tervező MX-féle hosszszelvény adatok Nincs MX-féle esésviszonyok Ívviszonyok kieg. Jobb árok MX-féle lábléc Pályamagasságok Pályamagasságok szelvényben Szelvények Terepmagasságok Terepmagasságok szelvényben MX-féle túlemelés Túlemelés Az ívviszonyok lábléc kiegészítésére használatos, a geometria pont szövegeket és a szelvényszámokat helyezi el Pályamagasságok a hosszszelvény alá, használat: Teljes Fej- és lábléc készlettel. Pályamagasságok a hosszszelvény alá, a nézetrács beállításától függő szelvényhelyeken, használat: Út 25 Fej- és lábléc készlettel, Út 25 nézetstílussal a 25 m- enkénti feliratozáshoz. Szelvények a hossz-szelvény alá, használat: Teljes Fej- és lábléc készlettel. Terepmagasságok a hosszszelvény alá, használat: Teljes Fej- és lábléc készlettel. Terepmagasságok a hosszszelvény alá, a nézetrács beállításától függő szelvényhelyeken, használat: Út 25 Fej- és lábléc készlettel, Út 25 nézetstílussal a 25 m- enkénti feliratozáshoz. Burkolatszélek esésének és szelvényének feliratozása 23

24 AutoCAD Civil 3D 2008 magyar kiegészítés 3. táblázat: A magyar sablonrajz általános stílusai (folytatás) Hely az Eszköztár Kereső lapján Név Leírás Fej- és lábléc > Vízszintes geometria Fej- és lábléc > Vízszintes geometria Felirat > Mélység Felirat > Mélység Felirat > Mélység Felirat > Mélység Felirat > Mélység Felirat > Szelvény és magasság Felirat > Szelvény és magasság Felirat > Szelvény és magasság Felirat > Szelvény és magasság Felirat > Szelvény és magasság Felirat > Szelvény és magasság Felirat > Szelvény és magasság Hossz-szelvény nézet Kereszszelvénynézet > Fej- és lébléc > Fej- és lábléc készletek Kereszszelvénynézet > Fej- és lébléc > Fej- és lábléc készletek Kereszszelvénynézet > Felirat > Esés Ívviszonyok MX-féle ívviszonyok Ált. szakasz felirat függ. Ált. szakasz felirat vízsz. Esés Rézsűk Ált. csatlakozó felirat függ. Ált. km szelvény felirat függ. Ált. magasság felirat és felirat vízsz. Ált. magasság felirat vízsz. Ált. szelvény és magasság felirat vízsz. Ált. szelvény felirat függ. Szelvény és magasság MX-féle hosszszelvényrajz Nincs Esés 1:n Nyomvonal szakaszok adatai magasságkülönbség feliratozására. Elsőként a magasabban lévő pontot kell megadni. Két megadott pont közötti esés(%) feliratozása. Két megadott pont közötti esés(%) feliratozása. Lesjtés (1:n) feliratozása két pont között. Előjel nélküli. 24

25 Stílusok 3. táblázat: A magyar sablonrajz általános stílusai (folytatás) Hely az Eszköztár Kereső lapján Név Leírás Kereszszelvénynézet > Felirat > Esés Kereszszelvénynézet > Felirat > Esés Kereszszelvénynézet > Felirat > Távolság és magasság Kereszszelvénynézet > Felirat > Távolság és magasság Kereszszelvénynézet > Felirat > Távolság és magasság Kereszszelvénynézet > Felirat > Távolság és magasság Kereszszelvénynézet > Felirat > Távolság és magasság Kereszszelvénynézet > Felirat > Távolság és magasság Kereszszelvénynézet > Lap Kereszszelvénynézet > Lap Kereszszelvénynézet > Lap Kereszszelvénynézet > Lap Kereszszelvénynézet > Lap Kereszszelvénynézet > Lap Keresztszelvény > Felirat > Altávolság Keresztszelvény > Felirat > Eséstörés Keresztszelvény > Felirat > Eséstörés Keresztszelvény > Felirat > Eséstörés Keresztszelvény > Felirat > Felirat készletek Keresztszelvény > Felirat > Felirat készletek Távolságok és magasságkülönbség Ált. felirat 2.0 mm függ. Ált. felirat 2.0 mm vizsz. Ált. felirat 2.5 mm függ. Ált. felirat 2.5 mm vízsz. Távolság és magasság függ. Lapméret - A0 ISO A0 ( x MM) Lapméret - A1 Lapméret - A2 Lapméret - A3 Lapméret - A4 Pályaterv Terepfelület Fő-és altávolságok Nincs felirat ISO A1 ( x MM) ISO A2 ( x MM) ISO A3 ( x MM) ISO A4 ( x MM) 25

26 AutoCAD Civil 3D 2008 magyar kiegészítés 3. táblázat: A magyar sablonrajz általános stílusai (folytatás) Hely az Eszköztár Kereső lapján Név Leírás Keresztszelvény > Felirat > Felirat készletek Keresztszelvény > Felirat > Felirat készletek Keresztszelvény > Felirat > Felirat készletek Keresztszelvény > Felirat > Fő távolság Keresztszelvény > Felirat > Szegmens Keresztszelvény > Felirat > Szegmens Keresztszelvény > Felirat > Szegmens Keresztszelvény > Felirat > Szegmens Keresztszelvény > Keresztszelvény Keresztszelvény > Keresztszelvény Keresztszelvény > Keresztszelvény Keresztszelvénynézet > Csoport nyomtatás Keresztszelvénynézet > Csoport nyomtatás Keresztszelvénynézet > Csoport nyomtatás Keresztszelvénynézet Kódkészlet Kódkészlet Kódkészlet Kódkészlet Kódkészlet Pályaterv feliratok Terepfelület feliratok Esésnyíl és felirat Pályaterv Szakaszok Terep Szakaszok Földmunka Meglévő terep Tervezett pálya Összes Rajzolás laponként - A4 Nyomterv keresztszelvény megjelenítéshez Ksz Mintaksz Mintaksz anyagok alapján Mintaksz méretekkel Nyomterv nyomtatás MEglévő terepkeresztszelvények Tervezett pályakeresztszelvények Az összes keresztszelvény kirajzolása, egy sorban 3 db, bal alulról kiindulva Keresztszelvények kirajzolása A4-es lap keretekkel együtt. Kódkészlet Nyomterv tervező A nyomterv tervezéshez használatos, a Tető kódok bekapcsolva, a 3D megjelenítéshez 26

27 Stílusok 3. táblázat: A magyar sablonrajz általános stílusai (folytatás) Hely az Eszköztár Kereső lapján Név Leírás Mintakeresztszelvény > Mintakeresztszelvény Mintakeresztszelvény > Mintakeresztszelvény Mintavonal > Felirat > Mintavonal Mintavonal > Mintavonal stílus Műtárgy > Műtárgy Műtárgy > Műtárgy Műtárgy > Műtárgy Műtárgy > Táblázat Nézetkeret > Nézetkeret Nézetkeret > Felirat > Nézetkeret Nézetkeret > Felirat > Nézetkeret Alap Mintakeresztszelvén y Mintkeresztszelvény Műtárgy HR 3D vet. HSZ 3D vet. KSZ 3D vet. Tisztito Akna 80_9_megl HR blokk HSZ 3D vet. KSZ 3D vet. Tisztito Akna 80_9_terv HR blokk HSZ 3D vet. KSZ 3D vet. 6 mm szám és szelvény 6 mm szám és szelvény fordul A keresztszelvény nevét iratozza fel, a mintavonal két végén. Használható mintakeresztszelvény jelölés létrehozására helyszínrajzon (pl: A-A). Használata: Mintakeresztszelvény mintavonal stílussal együtt. Vonalvastagság 0.5 mm, vonaltípus JIS_02_2.0, szín fólia A műtárgy minden megjelenítése a 3D test megfelelő vetülete, a keresztszelvényben metsző szelvény esetén metszet. A műtárgy helyszínrajzi megjelenítése blokk, a többi nézete a 3D test megfelelő vetülete, a keresztszelvényben metsző szelvény esetén metszet. Csak a 80 cm belső átmérőjű, 60 cm fedlap átmérőjű, 9 cm falvastagságú, meglévő műtárgy megjelenítésére szolgál. A műtárgy helyszínrajzi megjelenítése blokk, a többi nézete a 3D test megfelelő vetülete, a keresztszelvényben metsző szelvény esetén metszet. Csak a 80 cm belső átmérőjű, 60 cm fedlap átmérőjű, 9 cm falvastagságú, tervezett műtárgy megjelenítésére szolgál. 27

28 AutoCAD Civil 3D 2008 magyar kiegészítés 3. táblázat: A magyar sablonrajz általános stílusai (folytatás) Hely az Eszköztár Kereső lapján Név Leírás Felirat > Átmenetiív Felirat > Érintő metszéspont Felirat > Érintő metszéspont Felirat > Felirat készletek Felirat > Ív Felirat > Ív Felirat > Ív Felirat > Ív Felirat > Szelvény > Alszelvény Felirat > Szelvény > Geometria pont Felirat > Szelvény > Tervezési sebesség Felirat > Szelvény > Vonal Nyomvonal Nincs Koordináták Test Nincs Ált. sugár bal Ált. sugár jobb Felirat bal ív Felirat jobb ív Ált. alszelvényezés jel Ált. geometria pont Ált. tervezési sebesség Ált. vonal hossz Árok Sugár, alfa, ívhossz, tangenshossz feliratozása alulra, szegmens száma felülre, felirat talpa a középpont felé, csak bal ívekre.felirat és Címke módban is látszik. Figyelem! Átmeneti íves körívek esetében az alfa, tangenshossz csak a tiszta ívre vonatkozik. Sugár, alfa, ívhossz, tangenshossz feliratozása alulra, szegmens száma felülre, felirat talpa a középpont felé, csak jobb ívekre.felirat és Címke módban is látszik. Figyelem! Átmeneti íves körívek esetében az alfa, tangenshossz csak a tiszta ívre vonatkozik. Nyomvonalra merőleges vonal Geometriai pont feliratok, merőleges szaggatott 40 mm hosszúságú vonallal, a vonalra helyezett felirattal Nyomvonal egyenes szakasz hosszát alulra, és a szegmens számát felülre írja fel a szakaszra, Felirat és Címke módban is látszik. 28

29 Stílusok 3. táblázat: A magyar sablonrajz általános stílusai (folytatás) Hely az Eszköztár Kereső lapján Név Leírás Nyomvonal Nyomvonal Nyomvonal Nyomvonal Táblázat > Átmenetiív Táblázat > Ív Táblázat > Szegmens Táblázat > Vonal Pont > Felirat Pont > Felirat Pont > Felirat Csőhálózat Csőhálózat tervezésénél használatos.csak a töréspontok és nyomvonal végpontok jelölői látszanak. Nyomtatás Nyomtatásra kialakított, 0.4 mm pontvonal Nyomterv export Tervező Ív Kitűzés Vonal Magasságra illesztett - magasság & pontszám & leírás Magasságra illesztett - pont magasság Magasságra illesztett - pont magasság pontbeillesztésen A nyomtervből exportált nyomvonalak megjelenítési stílusa, csak a vonalak bekapcsolva 2D és 3D nézetben Tervezéshez kialakított, egyenesek, ívek, átmeneti ívek külön színnel, irányjelző nyíllal, 10 m-es Sugárléptetés értékkel. MAgasságra illesztett - magasság, pontkód, leírás Magasságra illesztett - magasság Magasságra illesztett - magasság, a tizedes pont a pont beillesztési helyén Pont > Pont Csapad. akna kf. Csapadék akna kerek fedéllel Blokknév: ACSPAK_1 Pont > Pont Csapad. akna szf. Csapadék akna szegletes fedéllel Blokknév: ACSPAK_2 Pont > Pont Fa Rajzlépték Fa szimbólum 8 mm átmérővel Szerint 8 mm Pont > Pont Gáz akna kf. Gázakna kerek fedéllel Blokknév: AGAZAK_1 Pont > Pont Gáz akna szf. Gázakna szegletes fedéllel Blokknév: AGAZAK_2 Pont > Pont Jelölő x Pont > Pont Oszlop bet. b. a. Beton oszlop beton alappal Blokknév: OLBETON Pont > Pont Oszlop fa Faoszlop Blokknév: OLFA Pont > Pont Oszlop fa b. gyám Faoszlop beton gyámmal Blokknév: OLFABG 29

30 AutoCAD Civil 3D 2008 magyar kiegészítés 3. táblázat: A magyar sablonrajz általános stílusai (folytatás) Hely az Eszköztár Kereső lapján Név Leírás Pont > Pont Oszlop fa kettős b. gyám Faoszlop kettős beton gyámmal Blokknév: OLFADPBG Pont > Pont Oszlop fa kitám. Kitámasztott faoszlop Blokknév: OLFAKT Pont > Pont Oszlop fa kitám. b. gyám Kitámasztott faoszlop beton gyámmal Blokknév: OLFAKTBG Pont > Pont Oszlop hármas fa Hármas faoszlop Blokknév: OLFAHR Pont > Pont Oszlop hármas fa b. gyám Hármas faoszlop beton gyámmal Blokknév: OLFAHRBG Pont > Pont Oszlop kettős fa Kettős faoszlop Blokknév: OLFAKE Pont > Pont Oszlop kettős fa b. gyám Kettős faoszlop beton gyámmal Blokknév: OLFAKEBG Pont > Pont Oszlop műa. Műanyag oszlop Blokknév: OLMUANY Pont > Pont Oszlop rácsos Rácsos oszlop Blokknév: OLRACS Pont > Pont Oszlop vasb. Vasbeton oszlop Blokknév: OLVBET Pont > Pont Oszlop vascső Vascső oszlop Blokknév: OLVCSO Pont > Pont Pontjel kikapcsolva Pont > Pont Pont > Pont Szenny.akna kf. Szennyvízakna kerek fedéllel Blokknév: ASZEAK_1 Pont > Pont Szenny.akna szf. Szennyvízakna szegletes fedéllel Blokknév: ASZEAK_2 Pont > Pont Vil. felső b. Felsővezetéki beton oszlop Blokknév: OLFEVEBE Pont > Pont Vil. felső rácsos Felsővezetéki rácsos oszlop Blokknév: OLFEVERA Pont > Pont Vil. felső T Felsővezetéki "T" oszlop Blokknév: OLFEVET Pont > Pont Vil. fénycs. kieg. Fénycső oszlopon kiegészítés bármelyik oszlophoz Blokknév: OLFCSKEG Pont > Pont Vil. fénycs. műao. Fénycső műanyag oszlopon Blokknév: OLMAFCS Pont > Pont Vil. fénycs. ony. 1 Fénycső ostornyeles vasoszlopon 1 Blokknév: OLFCS1 Pont > Pont Vil. fénycs. ony. 2 Fénycső ostornyeles vasoszlopon 2 Blokknév: OLFCS2 30

31 Stílusok 3. táblázat: A magyar sablonrajz általános stílusai (folytatás) Hely az Eszköztár Kereső lapján Név Leírás Pont > Pont Vil. lámpat. osz. Oszlopra szerelhető lámpatest Blokknév: OLVITEST Pont > Pont Vil. tér 12 Térvilágítási oszlop 12 m fényp. mag. Blokknév: OLVI 12 Pont > Pont Vil. tér 6.5 Térvilágítási oszlop, 6.5m fényp. mag. Blokknév: OLVI65 Pont > Pont Víz akna kf. Vízakna kerek fedéllel Blokknév: AVIZAK_1 Pont > Pont Víz akna szf. Vízakna szegletes fedéllel Blokknév: AVIZAK_2 Pont > Pont Víz kerti csap Kerti csap Blokknév: CSAKE Pont > Pont Víz ny.kút Nyomókút Blokknév: KUTNYOM Pont > Pont Víz sziv. akna kf. Szivárgó akna kerek fedéllel Blokknév: ASZIAK_1 Pont > Pont Víz sziv. akna szf. Szivárgó akna szegletes fedéllel Blokknév: ASZIAK_2 Pont > Pont Víz tűzcs. föa. Tűzcsap föld alatt Blokknév: CSATUFA Pont > Pont Víz tűzcs. föf. Tűzcsap föld felett Blokknév: CSATUFF Pont > Táblázat Pontadatok Szélesség & Hosszúság A táblázat tartalma: pontszám, magasság, szélesség és hosszúság. A háttér kitöltés ki van kapcsolva, és a táblázat 3D-s áblázolásban nem jelenik meg. Pont > Táblázat Pontadatok XY A táblázat tartalma: pontszám, magasság, Kelet és Észak. A háttér kitöltés ki van kapcsolva, és a táblázat 3D-s áblázolásban nem jelenik meg. Rézsű > Rézsűtervezési Bevágás Rézsű > Rézsűtervezési Bevágás és töltés Rézsű > Rézsűtervezési Fix távolság Rézsű > Rézsűtervezési Töltés Telek > Felirat > Ív Telek > Felirat > Nincs Terület Telek > Felirat > Terület Telek > Felirat > Terület Telekszám és Terület és Kerület A telek száma, területe és kerülete 31

32 AutoCAD Civil 3D 2008 magyar kiegészítés 3. táblázat: A magyar sablonrajz általános stílusai (folytatás) Hely az Eszköztár Kereső lapján Név Leírás Telek > Felirat > Vonal Telek > Felirat > Vonal Telek > Táblázat > Ív Telek > Táblázat > Szegmens Telek > Táblázat > Terület Telek > Táblázat > Vonal Vonal Ív Szegmens Terület Vonal Telekhatár vonal hossz és irány felirat Telek > Telek Általános Telek numerikus növekvő számozással, fóliának megfelelő vonal tulajdonságú határvonallal, sraffozás nélkül Telek > Telek Telek > Telek Terület A kiosztandó teljes terület külső határvonala 32

33 Stílusok Úttervezés 4. táblázat: Úttervezéshez készült Hely az Eszköztár Kereső lapján Név Leírás Hossz-szelvény > Felirat > Felirat készletek Hossz-szelvény > Felirat > Ív Hossz-szelvény > Felirat > Szelvény > Vízszintes geometria pont Hossz-szelvény > Felirat > Vonal Fej- és lábléc > Fejés lábléc készletek Fej- és lábléc > Fejés lábléc készletek Fej- és lábléc > Fejés lábléc készletek Fej- és lábléc > Fejés lábléc készletek Fej- és lábléc > Függőleges geometria Hossz-szelvény nézet Hossz-szelvény nézet Hossz-szelvény nézet Út Út ív felirat Út ívviszonyok Út egyenes felirat Út Út 25 Út jobb árokkal Út ksz adatok Út esésviszonyok Tervezett pálya adatok feliratozása, ívviszony lábléc kiegészítése szelvényszámokkal. Használat: _Magyar Közép Band Set-tel együtt. Az ív közepén helyez el feliratot, szelvényszámmal és magassággal (középen PI-re vonatkozó, dy-nal együtt). Ívviszony lábléc kiegészítése szelvényszámokkal és geometriai pont feliratokkal Az egyenes elejére és végére helyez el feliratot, szelvényszámmal és magassággal A szelvényfeliratok, pálya és terepmagasságok a ksz helyeken feliratozva, ívviszonyok láblécben, esésviszonyok fejlécben Tervezett pálya adatok, középre helyezett feliratokkal Út Magassági torzítás 1:10, háttérháló nem nyírt, vízszintes osztójelek fő 50 m, mellék 5 m, függőleges osztójelek fő 5 m, mellék 1 m Út 25 címkikapcsolva Magassági torzítás 1:10, háttérháló nyírt, vízszintes osztójelek fő 100 m, mellék 25 m, függőleges osztójelek fő 5 m, mellék 1 m Út 25 felosztott első Magassági torzítás 1:10, háttérháló nyírt, vízszintes osztójelek fő 100 m, mellék 25 m, függőleges osztójelek fő 5 m, mellék 1 m 33

34 AutoCAD Civil 3D 2008 magyar kiegészítés 4. táblázat: Úttervezéshez készült (folytatás) Hely az Eszköztár Kereső lapján Név Leírás Hossz-szelvény nézet Kereszszelvénynézet > Fejés lébléc > Fej- és lábléc készletek Kereszszelvénynézet > Fejés lébléc > Fej- és lábléc készletek Kereszszelvénynézet > Fejés lébléc > Fej- és lábléc készletek Kereszszelvénynézet > Fejés lébléc > Fej- és lábléc készletek Kereszszelvénynézet > Fejés lébléc > Fej- és lábléc készletek Kereszszelvénynézet > Fejés lébléc > Fej- és lábléc készletek Keresztszelvénynézet Mintavonal > Felirat > Mintavonal Mintavonal > Mintavonal stílus Felirat > Átmenetiív Felirat > Átmenetiív Felirat > Érintő metszéspont Felirat > Felirat készletek Út 25 felosztott közbülső Út Út földmunka magasság Út pálya magasság Út pálya távolság Út terep magasság Út terep távolság Út keresztszelvény rajz Út Út mintavonal Út átmenetiív bal Út átmenetiív jobb Út ívfelirat Út szelvény és geometriai pontok Magassági torzítás 1:10, háttérháló nyírt, vízszintes osztójelek fő 100 m, mellék 25 m, függőleges osztójelek fő 5 m, mellék 1 m Külterületi utaknál jellemzően alkalmazandó láblécek. Az átfedő feliratok eltávolítására nincs mód, csak megfelelő nyomterv felületek alkalmazásával, ekkor egyes lábléceket többször is be kell illeszteni, egymást átfedő módon. Földmunka magasság eséstörés láblécben, 12 mm magas, 1.9 mm magas feliratokkal. Pálya magasság eséstörés láblécben, 12 mm magas, 1.9 mm magas feliratokkal. Pálya távolság eséstörés láblécben, 12 mm magas, 1.9 mm magas, előjeles feliratokkal. Terep magasság eséstörés láblécben, 12 mm magas, 1.9 mm magas feliratokkal. Terep távolság eséstörés láblécben, 12 mm magas, 1.9 mm magas, előjeles feliratokkal. Vonalvastagság fólia, vonaltípus JIS_02_2.0, szín vkék Az átmenetiív paraméter és hossz feliratozása bal ívekre Az átmenetiív paraméter és hossz feliratozása jobb ívekre Az ív sugár, hossz, alfa, teljes érintő hossz, átmeneti ív p, tau, hossz, felirata Nyomvonal fő- és alszelvényezés, geometriai pont feliratok. 34

35 Stílusok 4. táblázat: Úttervezéshez készült (folytatás) Hely az Eszköztár Kereső lapján Név Leírás Felirat > Ív Felirat > Ív Felirat > Szelvény > Alszelvény Felirat > Szelvény > Alszelvény Felirat > Szelvény > Főszelvény Felirat > Szelvény > Főszelvény Felirat > Szelvény > Főszelvény Felirat > Szelvény > Főszelvény Felirat > Szelvény > Geometria pont Felirat > Szelvény > Geometria pont Felirat > Szelvény > Hibaszelvény Felirat > Szelvény és távolság Felirat > Szelvény és távolság Felirat > Szelvény és távolság Út ív bal Út ív jobb Út alszelvényezés csakalszelvény Út alszelvényezés felirat Út főszelvényezés kicsi Út főszelvényezés kicsi fordul Út főszelvényezés nagy Út főszelvényezés nagy párhuzamos Út geometria pont és szelvény Út geometria pont és szelvény fordul Út hibaszelvény egyenlőség Út szelvény és szöveg Út szelvény és távolság bal Út szelvény és távolság jobb A sugár és a hossz feliratozása bal ívekre, csak a tiszta ívhossz A sugár és a hossz feliratozása jobb ívekre, csak a tiszta ívhoszz Nyomvonalra merőleges vonal és felirat csak alszelvény szelvényszámmal Nyomvonalra merőleges vonal és felirat teljes szelvényszámmal Szelvényfeliratok formátumban, szelvénykörrel, 3mm magas betűkkel Szelvényfeliratok formátumban, szelvénykörrel, 3mm magas betűkkel, nézethez igazodó Szelvényfeliratok formátumban, szelvénykörrel, 5mm magas betűkkel Szelvényfeliratok formátumban, szelvénykörrel, 5mm magas betűkkel, nyomvonallal párhuzamosan A hibaszelvény szelvényszámok kiírása egyenlőségjellel A szelvényt és a nyomvonaltól mért távolságot írja fel a kijelölt pontra, a ponthoz képest bal oldalra. A szelvényt és a nyomvonaltól mért távolságot írja fel a kijelölt pontra, a ponthoz képest jobb oldalra. 35

36 AutoCAD Civil 3D 2008 magyar kiegészítés Vasúttervezés 5. táblázat: Vasúttervezéshez készült Hely az Eszköztár Kereső lapján Név Leírás Felirat > Szelvény és magasság Hossz-szelvény nézet Felirat > Felirat készletek Felirat > Szelvény > Főszelvény Felirat > Szelvény > Főszelvény Felirat > Szelvény > Főszelvény Felirat > Szelvény > Főszelvény Felirat > Szelvény > Geometria pont Felirat > Szelvény > Hibaszelvény Felirat > Szelvény és távolság Felirat > Szelvény és távolság Felirat > Szelvény és távolság Vasút ált. szelvény felirat függ. Vasút Magassági torzítás 1:10, háttérháló nem nyírt, vízszintes osztójelek fő 50 m, mellék 5 m, függőleges osztójelek fő 5 m, mellék 1 m Vasút szelvény és geometriai pontok másolata Vasút főszelvényezés kicsi Vasút főszelvényezés kicsi fordul Vasút főszelvényezés nagy Vasút főszelvényezés nagy párhuzamos Vasút geometria pont és szelvény Vasút hibaszelvény egyenlőség Vasút szelvény és szöveg Vasút szelvény és távolság bal Vasút szelvény és távolság jobb Nyomvonal fő- és alszelvényezés, geometriai pont feliratok. Szelvényfeliratok 0+00 formátumban, szelvénykörrel, 3mm magas betűkkel Szelvényfeliratok formátumban, szelvénykörrel, 3mm magas betűkkel, nézethez igazodó Szelvényfeliratok formátumban, szelvénykörrel, 5mm magas betűkkel Szelvényfeliratok formátumban, szelvénykörrel, 5mm magas betűkkel, nyomvonallal párhuzamosan A hibaszelvény szelvényszámok kiírása egyenlőségjellel A szelvényt és a nyomvonaltól mért távolságot írja fel a kijelölt pontra, a ponthoz képest bal oldalra. A szelvényt és a nyomvonaltól mért távolságot írja fel a kijelölt pontra, a ponthoz képest jobb oldalra. 36

37 Stílusok Csatornatervezés 6. táblázat: Csatornatervezéshez készült Hely az Eszköztár Kereső lapján Név Leírás Fej- és lábléc > Fej- és lábléc készletek Csat. Fej- és lábléc > Hossz-szelvény adatok Fej- és lábléc > Hossz-szelvény adatok Fej- és lábléc > Hossz-szelvény adatok Hossz-szelvény nézet Csat. épül összesen Csat. gyűjtő Csatorna hossz-szelvény épül összesen fejléc, üres, az érték szövegként beírandó Csatorna hossz-szelvény gyűjtő fejléc,a gyűjtő neve a nézet stílus címeként kerül elhelyezésre, alkalmazás Csat. hossz-szelvény nézet stílussal Csat. utcanév Csatorna hossz-szelvény utcanév fejléc, üres, az utca neve szövegként beírandó Csat. Magassági torzítás 1:10, háttérháló kikapcsolva 37

38 AutoCAD Civil 3D 2008 magyar kiegészítés Jelentések Az AutoCAD Civil 3D 2008 program minden jelentést a Jelentéskezelő nevű új felületen összesít. A Jelentéskezelő az Eszköztár Eszközkészlet lapján jelenik meg. Az Autodesk Civil 3D programban lévő jelentéseknek két típusa van: LandXML és VBA. A jelentés típusától függően különböző párbeszédpanelek jelennek meg a jelentés futtatásának választása után. A LandXML jelentések LandXML adatokat használnak jelentés létrehozásához, és előre definiált vagy egyéni XSL stíluslapot használnak jelentésadatok formázásához. A VBA jelentések egyéni párbeszédpanelekkel választják ki a jelentés adatait és beállításait. Az AutoCAD Civil 3D 2008 magyar kiegészítése az angol verzióhoz tartozó jelentések lefordított változatait tartalmazza. 38

39 Köszönetnyilvánítás Köszönetnyilvánítás A magyar tartalom fejlesztői köszönetüket fejezik ki a fejlesztést támogató kollégáknak, akik szakmai tanácsaikkal és gyűjtőmunkájukkal nagymértékben hozzájárultak a magyar tartalom fejlesztéséhez. Készítették Herczeg Róbert okl. építőmérnök HungaroCAD Kft. Kovács László gépészmérnök T.É.K. Kft. 39
