Gép- és eszközválasztás, beszerzés. Vetés, Ültetés gépei

Átírás

1 Gép- és eszközválasztás, beszerzés Vetés, Ültetés gépei

2 Vetőgépek csoportosítása VETŐGÉP TÍPUS SZERINT MŰKÖDÉSI ELV SZERINT Sorvető v. gabonavető gépek (10-12 cm vagy annak többszöröse) Szemenkénti vetőgép (45-76 cm) Speciális aprómag vetőgépek Precíziós kertészeti vetőgépek Mechanikus: Pneumatikus: - szivólevegős - nyomólevegős Szórva vető gépek (régebben) (pl. fűmagvak )

3 Vetőgépek csoportosítása a talajelőkészítés mértéke és minősége alapján Gabona vetőgépek: Hagyományos magágykészítést igényel Magágykészítő vetőgépek: (elmunkáló vetőgépek) - Forgóboronára épülő - Síktárcsás magágykészítőre épülő Direktvető gépek: a felszín max 10 %-ának bolygatása Sávos vetőgépek Strip-till, - Drill: felszín %-ának bolygatása

4 Vetőgépek felépítése Magtartály: - Osztott adagolású (mechanikus) - Központi adagolású (pneumatikus) Csoroszlyák: - csúszó - tárcsás (1 v 2 db) - szárnyas Vetőszerkezet (adagolószerkezet): Nyomjelző Járó- és hajtószerkezet, Kiemelő-szerkezet Mechanikus Sorbavető Szemenként Tolóbütykös Peremcellás Tológengeres Szalagos Merítőkanalas Szorítóujjas Pneumatikus: Szívó Nyomó

5 Tolóbütykös Tolóhengeres

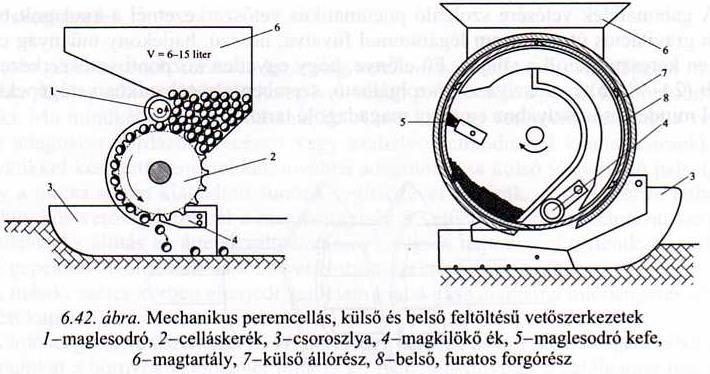

6 Mechanikus peremcellás vetőszerkezetek

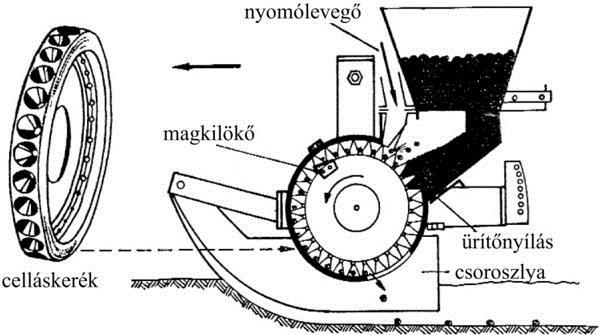

7 Pneumatikus vetőszerkezetek IH Cyclo 800

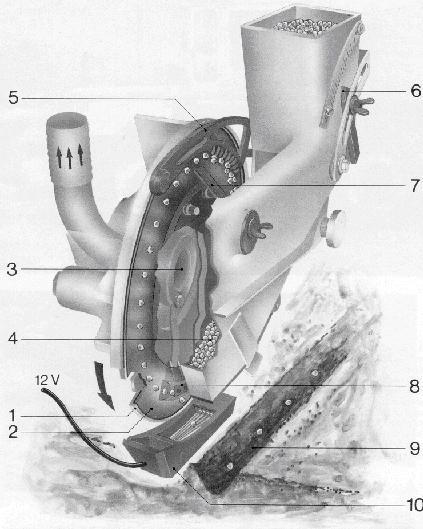

8 Szívó légáramú pneumatikus vetőszerkezet felépítése 1. szívóház; 2. furatos vetőtárcsa; 3. szívócső; 4. vetőmagkamra; 5. fogazott felső maglesodró; 6. lesodró beállító; 7. alsó maglesodró; 8. magleválasztó; 9. vetőbarázda; 10. fotocellás magérzékelő

9 Vetőcsoroszlya típusok

10 Vetőgépek csoportosítása a vetőcsoroszlya nyomása szerint Hagyományos és forgóboronás vetőgépek: Néhány kg., jellemzően max kg. Direkt és (mulcs) vetőgépek: Jellemzően kg, de lehet 500kg

11 Nyomjelző A nyomjelző beállítása a traktor középvonalára n+1 N = t 2 N: nyomjelző kinyúlása a szélső csoroszlyától (cm) n: sorok száma t:sortávolság cm Példa: 32 soros vetőgép esetén 12 cm es sortávolságnál N = 12 x (33/2) = 198 cm

12 Vetőgép választás szempontjai Üzemméret, felhasználás jellege, megtérülés: Kisgazdaság: hagyományos vagy forgóboronás. Közepes gazdaság: forgóboronás, esetleg síktárcsás magágykészítő-direktvető gép, vetőkultivátor. Nagygazdaság+bérmunka: síktárcsás magágykészítő-direktvető gép, vetőkultivátor. Speciális igények: Műtrágya adagolás Radaros sebességérzékelő és automatikus magmennyiség korrekció. Magáramlás ellenőrző rendszer (Flow-check, Speciális elő- és utótömörítő kerék megoldások. ISOBUS rendszer vagy egyéb traktor-vetőgép adatkapcsolat (ISOMATCH) Vezeték nélküli adatkapcsolat (WIFI) Egyéb szempontok: Könnyű állíthatóság, átszerelhetőség, tisztíthatóság. Széles felhasználási terület. Közúti szállítás szabályai!

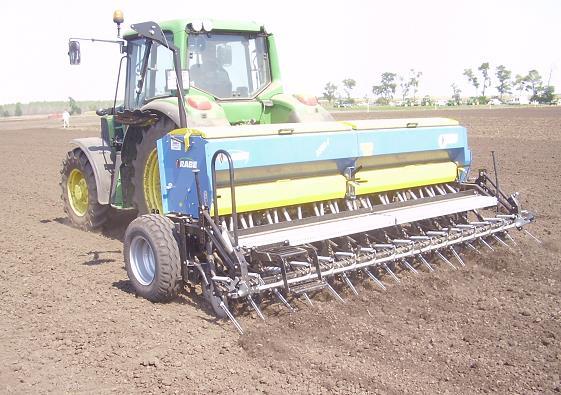

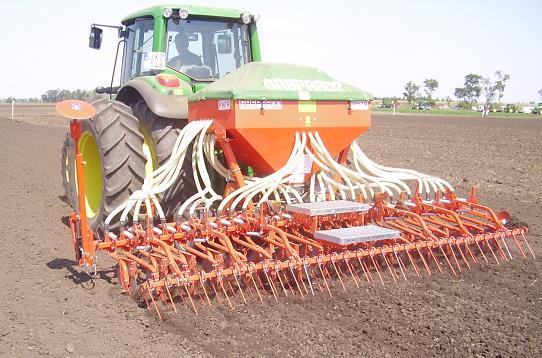

13 Hagyományos gabona vetőgépek

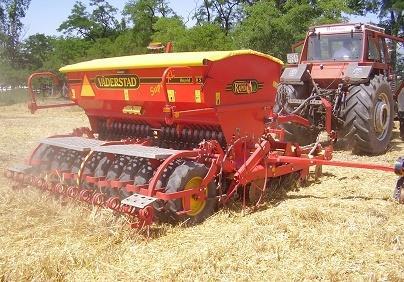

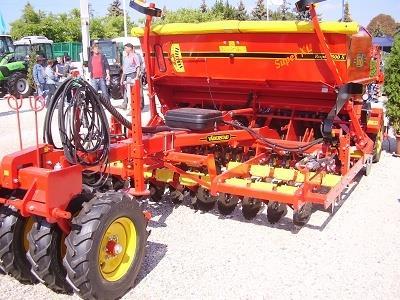

14 Gabona vetőgépek Forgóborona+ vetőgép Hagyományos vetőgép

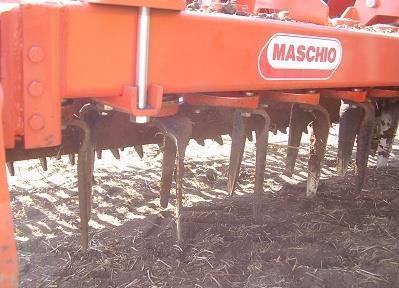

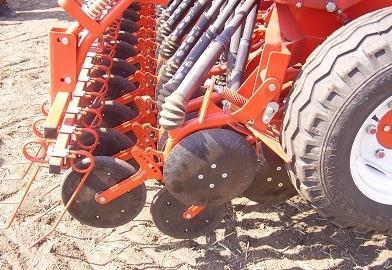

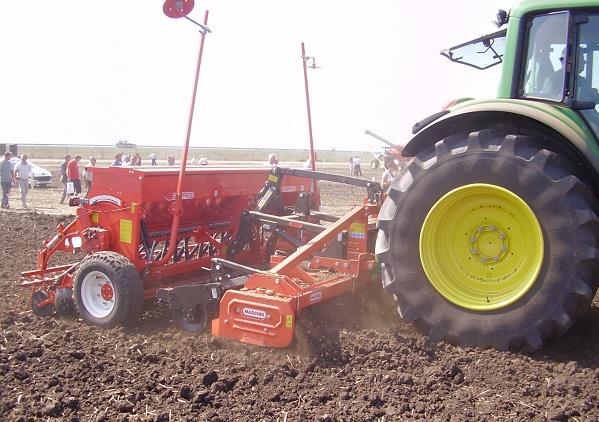

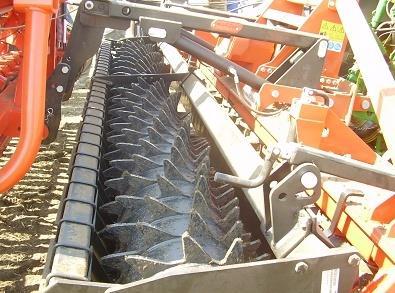

15 Forgóboronára épülő gabona vetőgépek

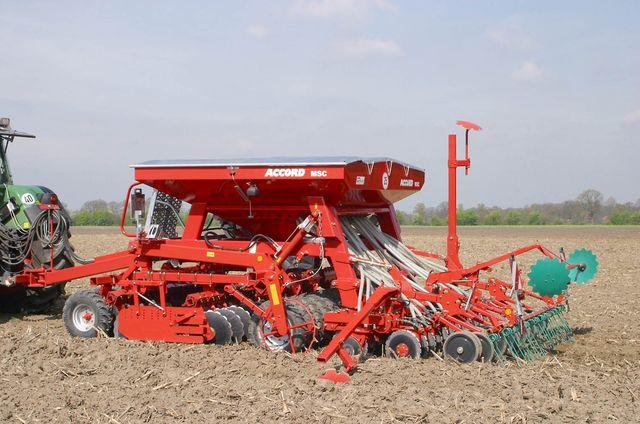

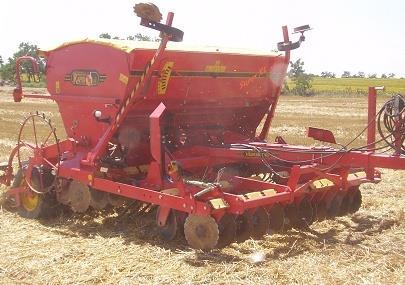

16 Síktárcsás magágykészítőre épülő vetőgépek

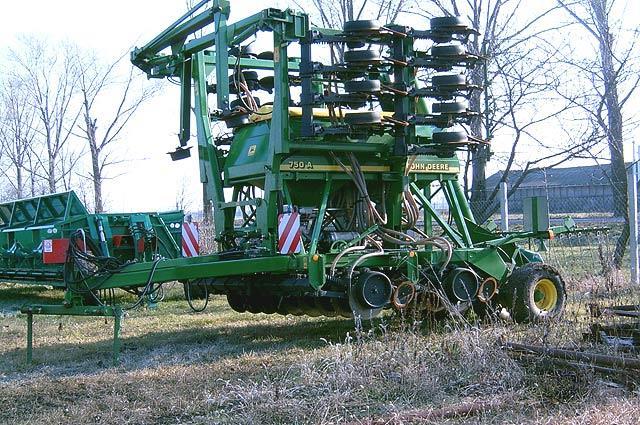

17 Direktvető gépek

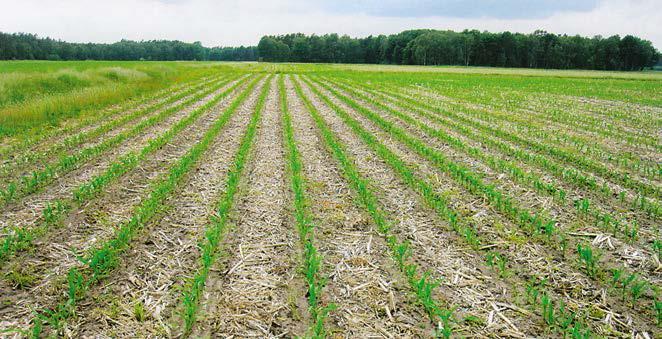

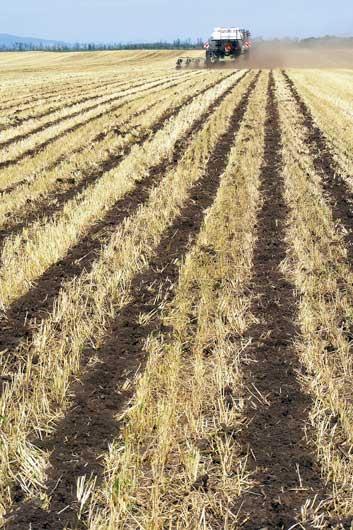

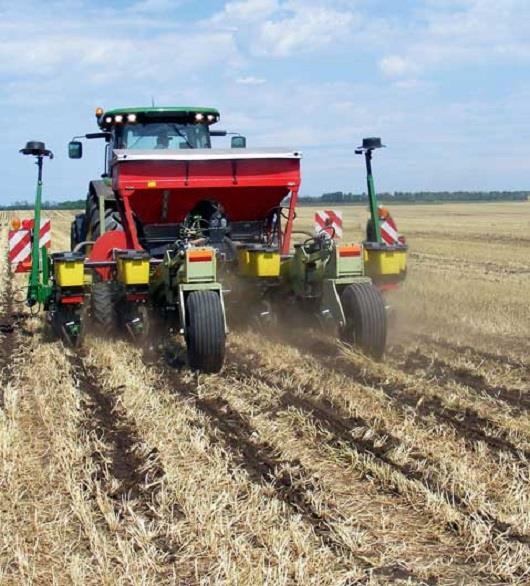

18 Sávos művelés, vetés : Strip-till, drill

19 Sávos művelés, vetés : Strip-till, drill A gyakorlatban a legelterjedtebb technológiai változatok az alábbiak: sávművelés + külön menetben vetés és starterműtrágya-kijuttatás, sávos hígtrágya-kijuttatással kombinált sávművelés + külön menetben vetés, egy menetben történő sávos talajművelés és szemenként vetés, starterműtrágya-, valamint talajfertőtlenítőszer-kiadagolással, egymenetben történő sávos talajművelésés ikersoros gabonavetés egy menetben végzett sávos talaj-előkészítés és sávos gabonavetés.

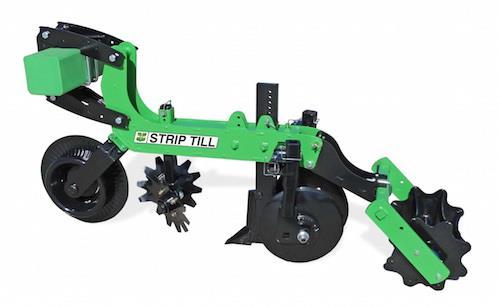

20 Strip till Amazone Strip Till csoroszlyakocsija

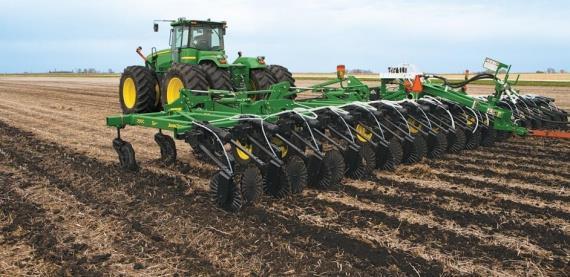

21 Strip drill

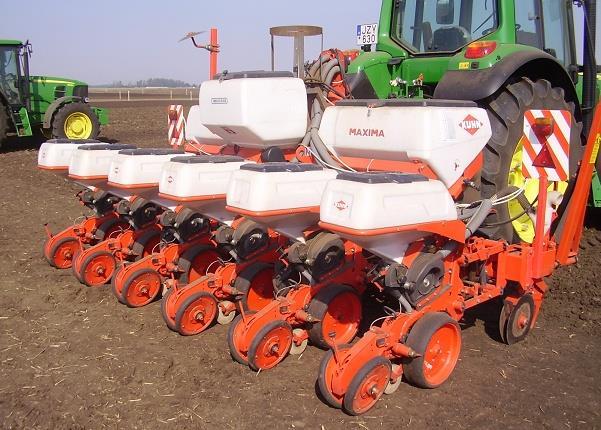

22 Szemenkénti vetőgépek

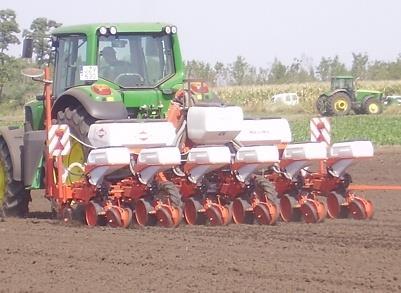

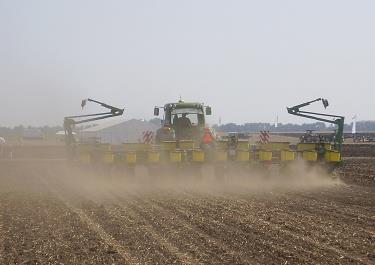

23 Szemenkénti vetőgépek munka közben

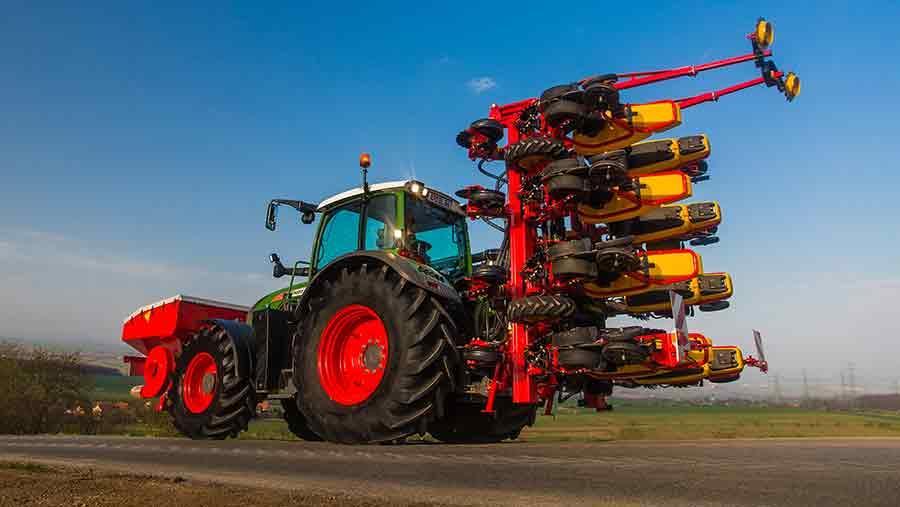

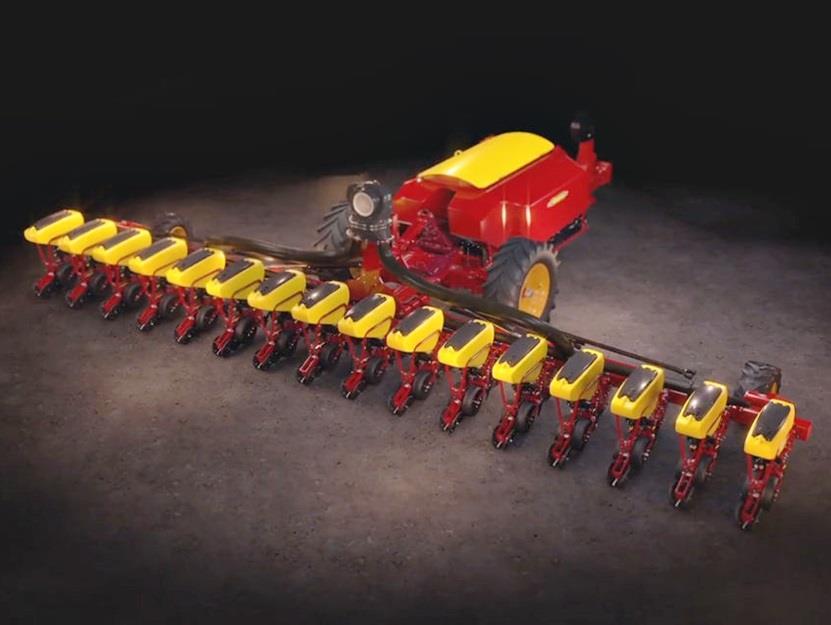

24 Vaderstadt Tempo

25 A vetőkocsi felépítése

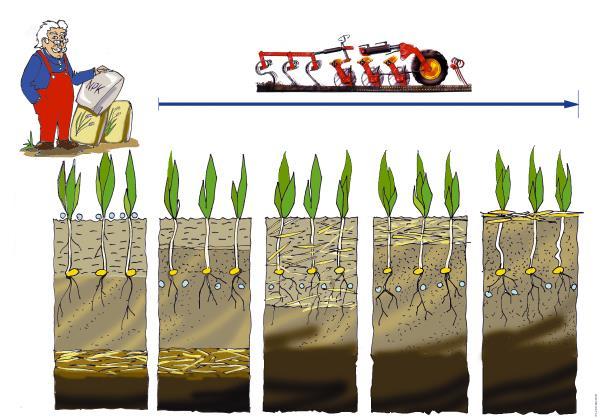

26 A Rapid vetőgép sokoldalúsága Rendszer: Szántás, Szántás, Mély / Sekély, Direktvetés min.művelés

27 A Väderstad V őszi búzab za-technológia % Carrier Rapid TopDown Idő (perc/ha) Üzemanyag (l/ha) % 34% 31 59% 0 Hagyományos Vaderstad2 1.Tarlóhántás 2.Szántás 3.Műtr.szórás 4.Szántáselmunkálás 5.Magágykészítés 6.Vetés 7.Hengerezés 1.Tarlóhántás + Alapművelés 2.Magágykészítés 3.Vetés+műtr.szórás+ hengerezés Forrás: Albert-Agro Egyéni Cég, Bácsbokod

28 A Väderstad V repcetechnológia % Carrier TopDown Rapid Idő (perc/ha) Üzemanyag(l/ha) % Hagyományos 34% Vaderstad 32 56% 1.Tarlóhántás 2.Tarlóápolás 3.Szántás 4.Lezárás 5.Műtr. szórás 6.Magágykészítés 2x 7.Hengerezés 8.Vetés 9.Hengerezés 1.Tarlóhántás 2.Tarlóápolás 3.Alapművelés 4.Vetés+műtr.szórás+ hengerzés Forrás: Albert-Agro Egyéni Cég, Bácsbokod

29 A Väderstad V kukorica-technol technológia % Carrier TopDown NZA + Rexius Időigény (perc/ha) Üzemanyag (l/ha) % 46% 31 54% 0 Hagyományos Vaderstad2 1.Tarlóhántás 2.Tarlóápolás 3.Szántás 4.Lezárás 5.Műtr.szórás 6.Magágykészítés 7.Vetés 8.Hengerezés 1.Tarlóhántás 2.Tarlóápolás 3.Alapművelés 4.Műtr.szórás 5.Magágykészítés 6.Vetés Forrás: Albert-Agro Egyéni Cég, Bácsbokod

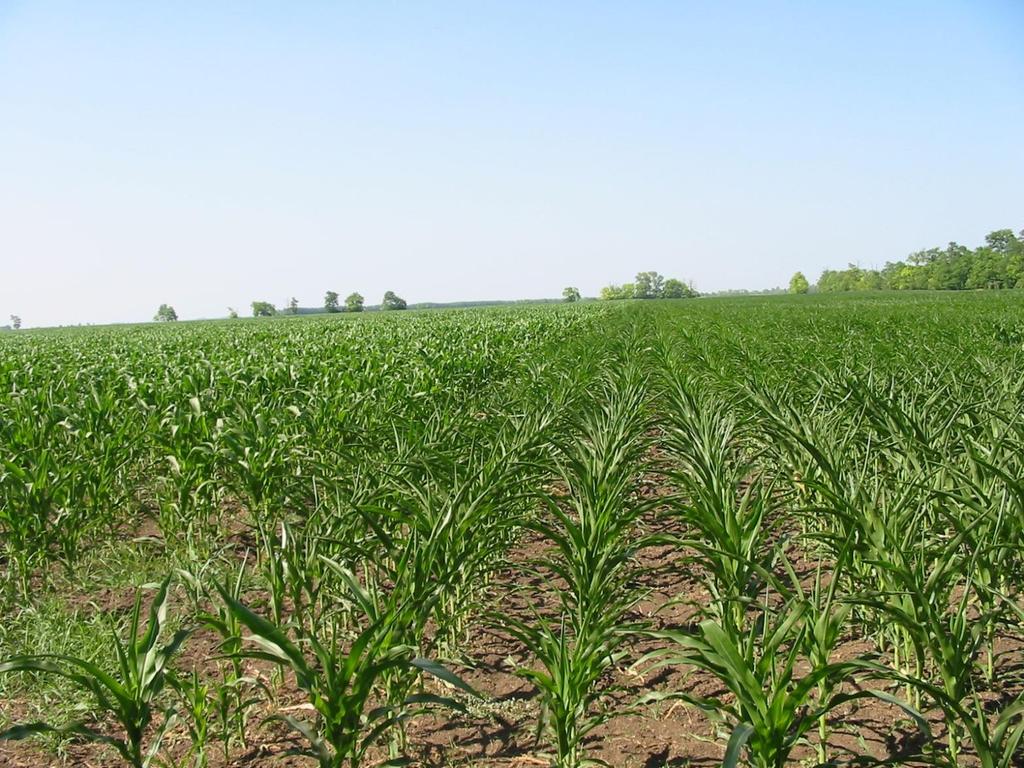

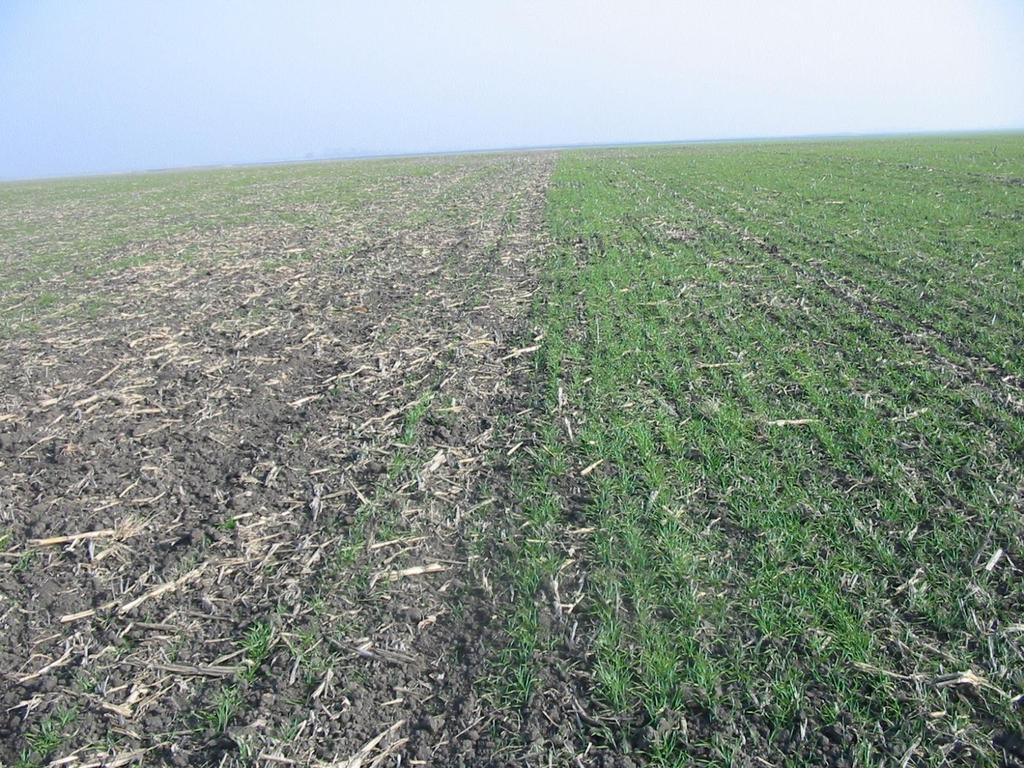

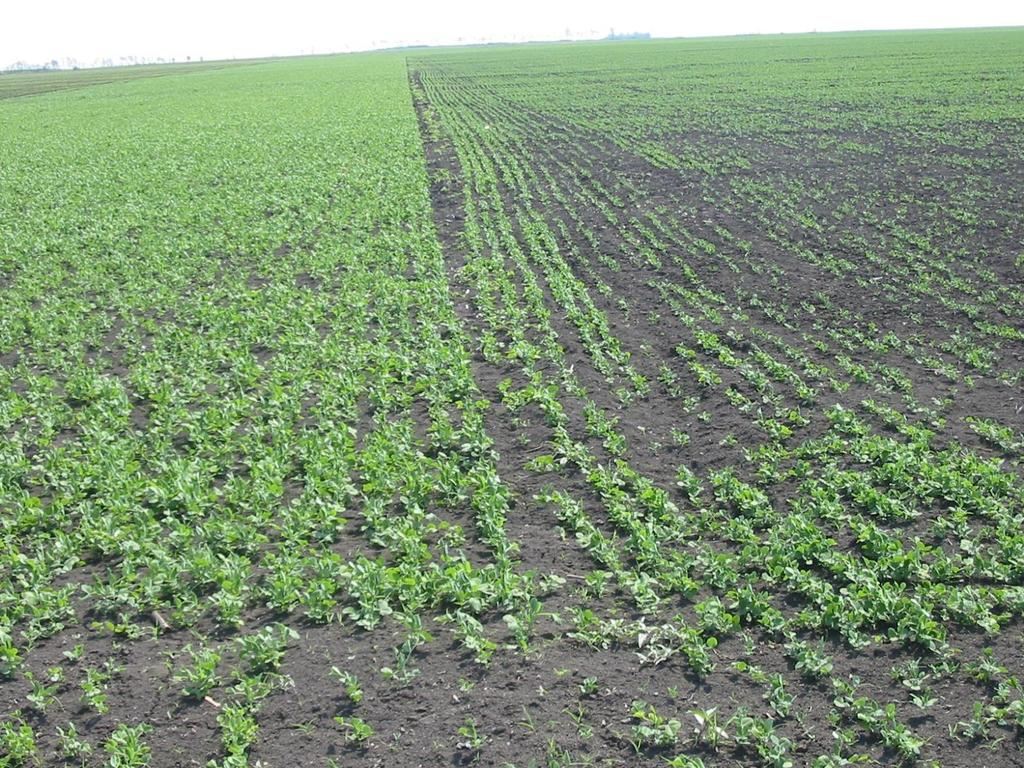

30 Néhány kép az elmúlt évekből NZA 600 +Rollex 620 Fogas +símító 1x Kombinátor 2x

31 Rapid 300 S IH 6200

32 IH 6200 RDA 600 S

33 Kertészeti vetőgépek A zöldségfélék és az aprómagvú kertészeti növények magvainak vetésére kizárólag szemenkénti vetőgépeket használnak. A különböző fajtájú, méretű és alakú, igen eltérő ezermag-tömeggel jellemezhető magvak vetése a gépekkel szemben számos szigorú követelményt támaszt

34 Kertészeti vetőgépek A kertészeti vetőgépekkel szemben támasztott igény: Keskenyebb sortávolságokban, iker vagy többes (iker pl. 3 sor. ) sorokban kell a megfelelő munkaminőségi mutatókat (pl. a hosszirányú vetésegyenletességet, a vetési mélységegyenletességet, a keresztirányú adagolási pontosságot) biztosítani. Sík, ágyásos és bakhátas művelés esetén is alkalmazhatók legyenek

35 Kertészeti vetőgépek A kertészeti vetés munkaműveletének jó minőségű kivitelezéséhez elengedhetetlen a megfelelően átmunkált, a talaj felső 8-10 cm-es rétegében aprómorzsás, laza kertészeti vetőágy kialakítása a talajnedvesség veszteség csökkentése mellett. Erre alkalmasak: A különböző lazító+porhanyító+ simító+visszatömörítő talajművelő eszközökkel felszerelt (kombinált) magágykészítő gépek A talajmaró+ágyáskészítő+vető gépkombinációk

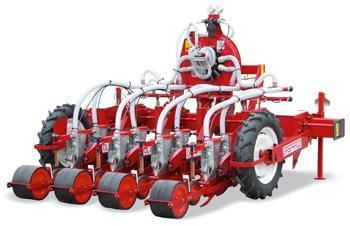

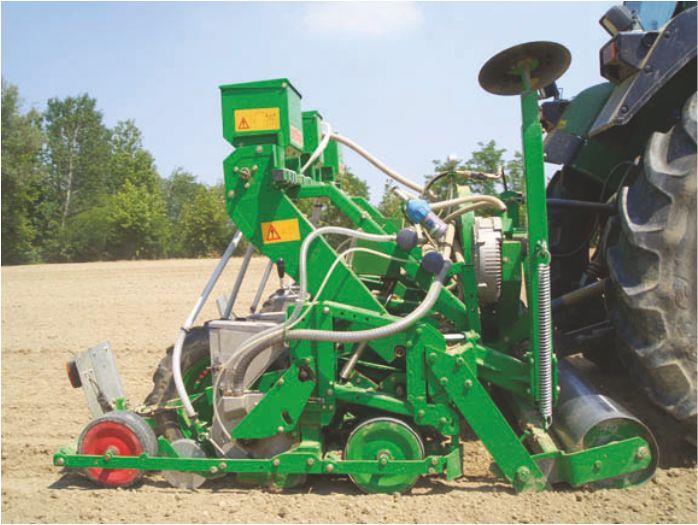

36 Gaspardo Olimpia

37 Kertészeti vetőgépek A zöldség- és aprómag-vető gépek egyedi vetőegységekből épülnek Az egyedi vetőkocsik egy sor, ikersor vagy hármas ikersor vetésére alkalmas magadagoló szerkezettel vannak ellátva, így a gépek a sűrűsoros (min. 50 mm sortávolságú) vetésre, valamint a sávos (szórt)vetésre is alkalmasak. A magadagoló szerkezetek alatt elhelyezett vetőbarázda-nyitó csúszócsoroszlyák a kívánalmaktól függően egy-soros, ikersoros három vagy négy-soros maglehelyezést tesznek lehetővé.

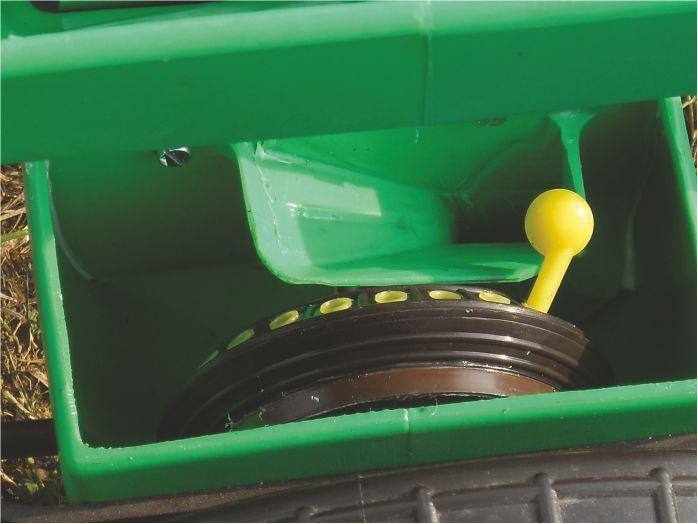

38 Kertészeti vetőgépek Magadagoló-, ill. vetőszerkezetek: Mechanikus: palástcellás, a lyukszalagos és a merítő-kanalas Pneumatikus: szívólégárammal működő, és a kettős-pneumatikus (szívó-nyomó légárammal működő)

39 Kertészeti vetőgépek Az egyes magadagoló szerkezetek esetében a munkasebességtől és a kivetendő mag megkívánt sűrűségétől függően az adagolási intenzitás nagyon különböző. Ezen mérőszám a magadagolási intenzitás értékei 3,6 km/h (1 m/s) munkasebességnél ~ 4-12 db mag/s, míg 7,2 km/h (2 m/s) üzemeltetési sebességnél ~ db mag/s közötti is lehet. Általánosságban: a mechanikus magadagoló szerkezetek a nagyobb méretű magvakat a kisebb sebességek esetén, míg a (kettős) pneumatikus vetőszerkezetek inkább az apróbb magvakat nagyobb sebességek esetén kedvezőbben vetik ki.

40 Kertészeti vetőgépek Gaspardo Orietta, Olimpia: I Sfoggia: I Pannon K1-K2: H Hermex: H Deltagro: H Accord Miniair: D Monosem MS: F Stanhay Robin: GB

41 A palántázókkal szembeni agrotechnikai követelmények Az egyes zöldségfélék palántái rendkívül érzékenyek a mechanikai sérülésekkel szemben, ezért kiültetésük nehezen gépesíthetõ. a gépek biztosítsák a különbözõ sor- és tõtávolságok beállításának lehetõségeit; palántaültetõ szerkezetük a fiatal növénykéket egyenként, egyenletes tõtávolságban, az egyes növények igényének megfelelõ optimális mélységben, lehetõség szerint függõleges helyzetben, sérülésmentesen helyezze a sornyitó csoroszlyák által készített barázdákba; a nyitott barázdák mélysége a kiültetett palánták fajtájától függően változtatható legyen;

42 A palántázókkal szembeni agrotechnikai követelmények a palántaültetők tömörítő kerekei a palánták szárának alsó részénél és gyökereinél megfelelő talajtakarást, ill. talajvisszatömörítést végezzenek; a növények fejlődését a talajnedvesség pótlásával (öntözőtartály 0,3-0,5 l víz /palánta), gyökér beöntözéssel esetlegesen műtrágya- és talajfertőtlenítő szer pótlólagos adagolásával segítsék elő; a gépek kialakítása legyen robosztus, kopásálló; a kialakítás feleljen meg a kezelő-személy(ek) ergonómiai követelményeinek

43 Leggyakoribb palántázógép típusok Szorító ujjas: szabad gyökerű palántákhoz, dugványokhoz Szorítótárcsás: tápkockás palántákhoz, egyéb szaporítóanyaghoz Revolvertáras: tápkockás palántákhoz Serleges: tápkockás palántákhoz Szalagos rendszerű: tápkockás palántákhoz

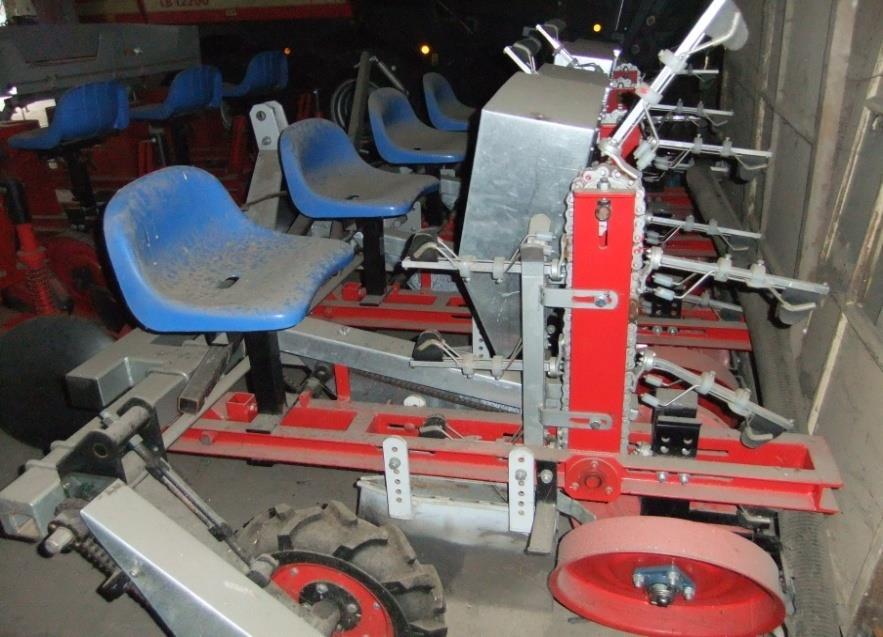

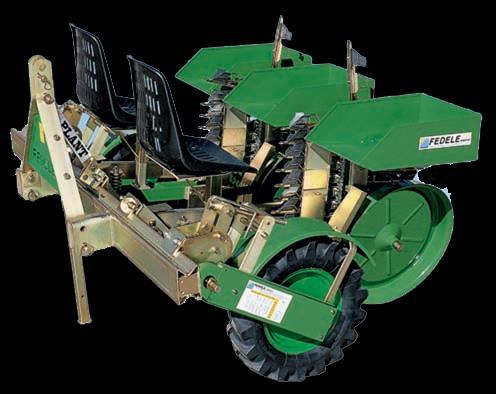

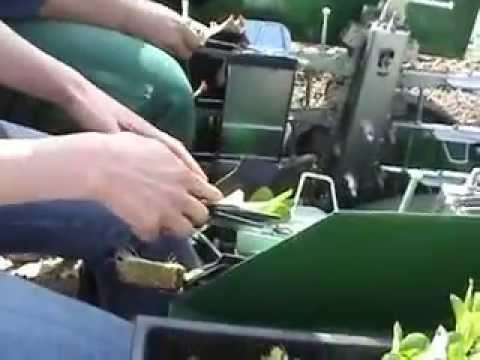

44 Szorítóujjas palántázó

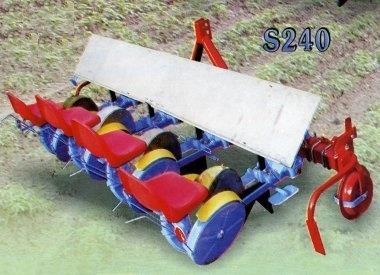

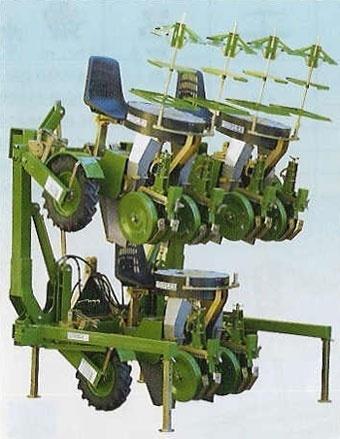

45 Krukowiak S240 szorítótárcsás palántázógép

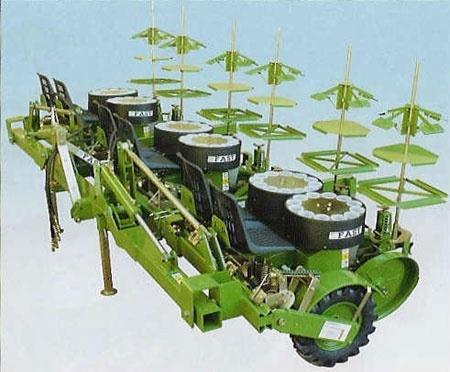

46 Fast forgótányéros palántázógép

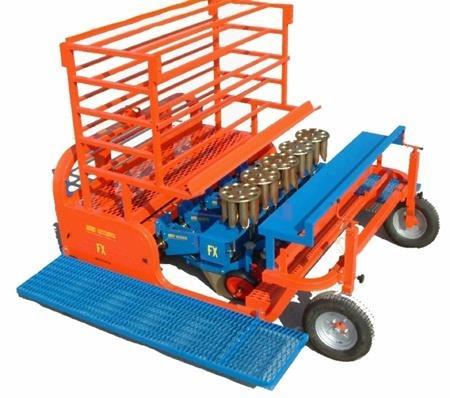

47 Ferrari FX Revolvertáras palántázógép Egységenként 3500 db/óra Saláta, káposzta, karfiol, hasonló törékeny, vékony szálas palántás

48 Serleges palántázó

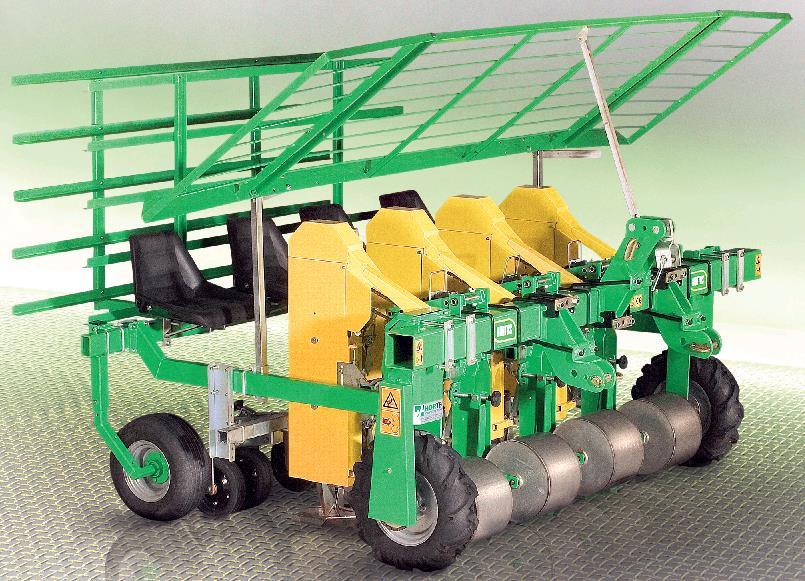

49 Serleges palántázó

50

51

52 Ferrari F-MAX -Revolvertáras palántázógép

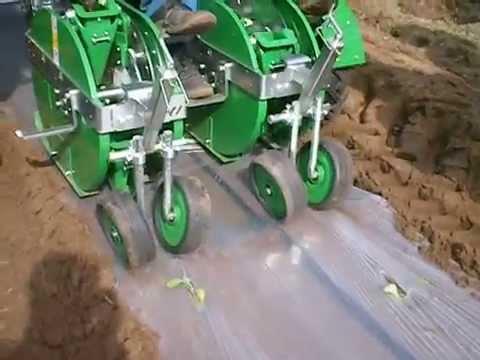

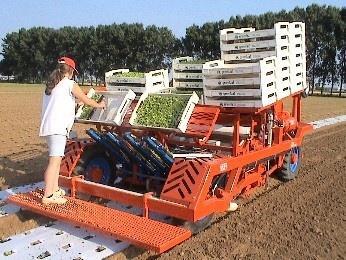

53 Ferrari FPC szalagos rendszerű, félautomata fóliafektető-palántázó gép

54 Ferrari FPC szalagos rendszerű, félautomata fóliafektető-palántázó gép -4X4 cm-es tápkocka db/h Fóliaszélességek: cm Szalagos adagoló, ezeket kell kézzel kiszolgálni.

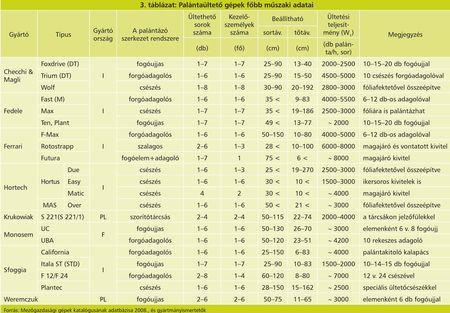

55

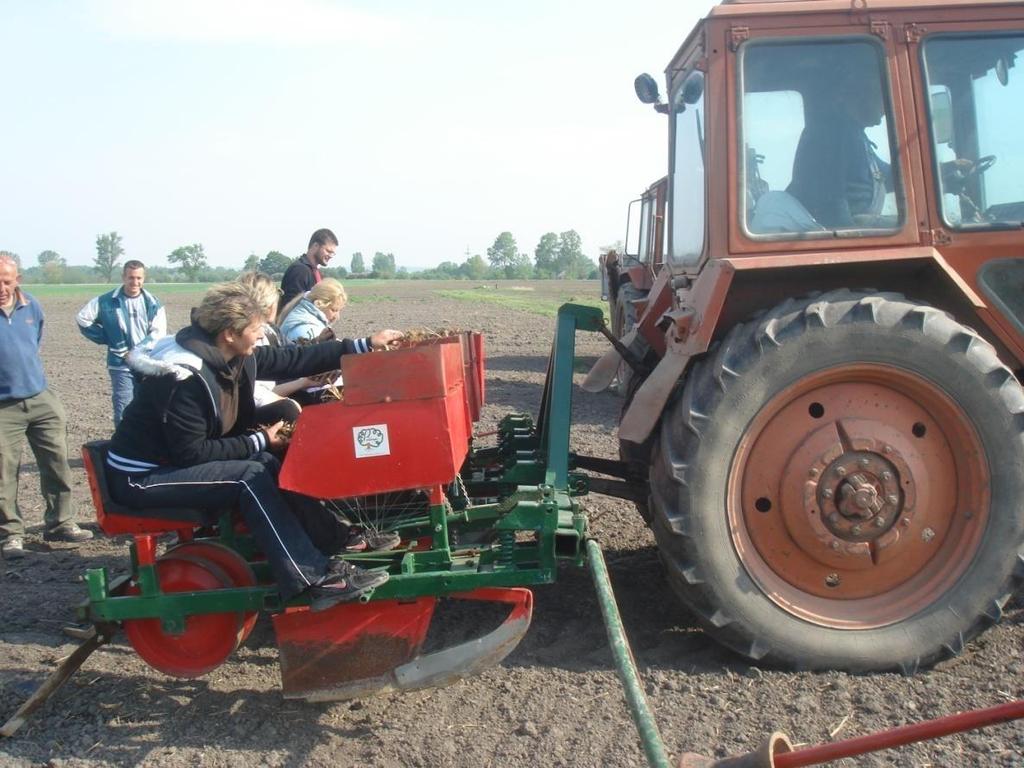

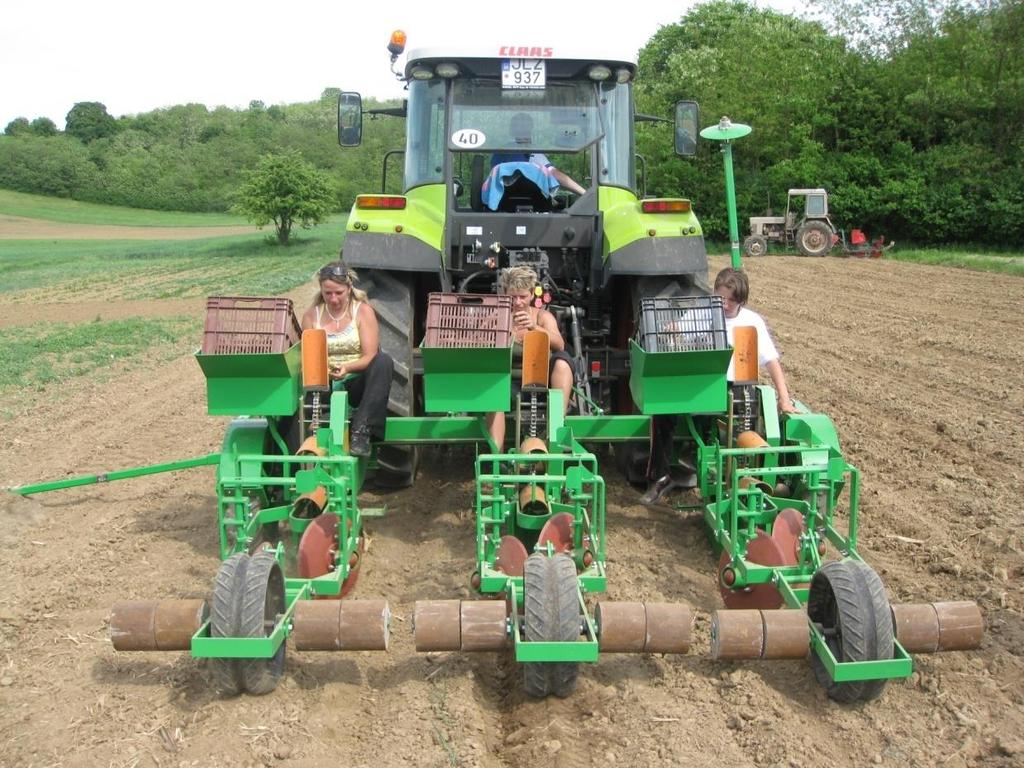

56 Miscanthus, energianád ültetése

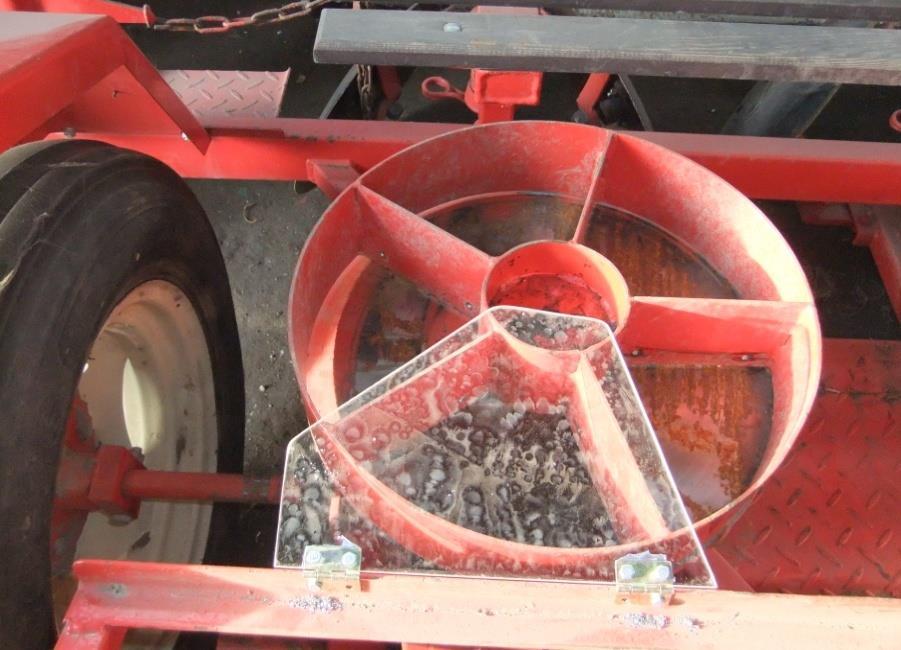

57 Szorítóujjas palántázó Revolvertáras rizóma ültető

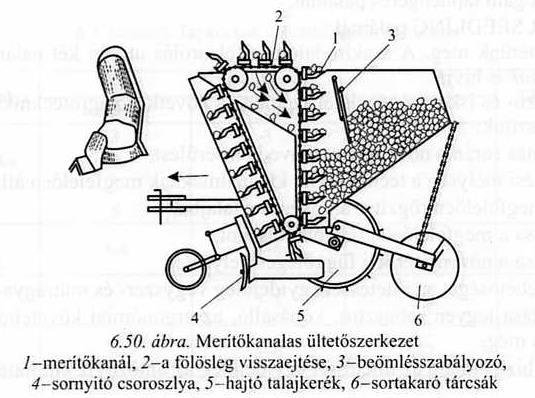

58 Merítőkanalas rendszerű burgonyaültető gép

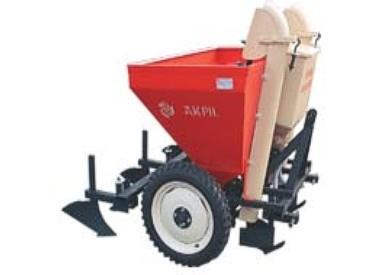

59 Akpil merítőkanalas burgonyaültető gép

60 Merítőkanalas rendszerű burgonyaültető gép

61 Akpil merítőkanalas burgonyaültető gép A sorok távolsága: mm Tőtávolság: 29,32,35 cm Az ültetés mélysége: 6-12 cm Bakhát fedés: cm A tartálykapacitása: 180,300 kg Teljesítmény: 0,3-0,47 ha/h Teljesítményigény: 25 KW
