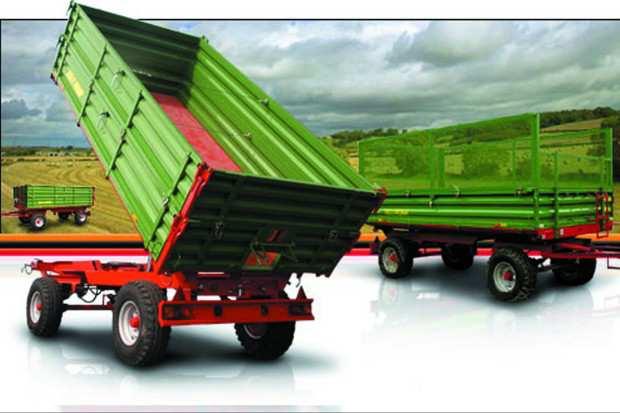

1 Név: Varga Árpád Feladó: Galicz Krisztián Cím: Kamenac, Glavna 39. Dátum: Oldal: 7 Adószám: HR Tárgy: ÁRAJÁNLAT Tisztelt Varga Árpád! A DORKER KFT. árajánlatot tesz Önnek, a következő mezőgazdasági gépekre: PRONAR T653/2 OLD. BILL. MGI Surrantóval Hidraulika irányítja a plató billentését három irányba Oldalfal magasítás, mely a pótkocsinak nagyobb teherbírást biztosít Merev, torzulásálló szerkezeti kialakítás Hátsó csatlakozás egy esetleges második pótkocsival, és Pronar vonóberendezés 1

2 Műszaki adatok: Hasznos teherbírás (kg) Saját tömeg (kg) Plató külső hosszúsága (mm) Plató belső hosszúsága (mm) Plató külső szélessége (mm) Plató belső szélessége (mm) Oldalfal magassága (mm) Méretek (hossz/szélesség/magasság (mm) Plató térfogata (m 3 ) Plató felületének magassága (mm) Nyomtáv (mm) Kerekek mérete Tervezett haladási sebesség (km/h) Plató billentési szög (hátra / oldalra) / / / / , ,5/80-15,3 12 PR o / 46 o 2

3 MW FTB-2,6 V tárcsa Felépítés: "V" elrendezésű tárcsasorok Opció: pálcás elmunkáló Kivitel: függesztett Tárcsalapok: Ø560mm-es, 4,5mm vastag, elöl csipkés, hátul sima lapok (Bellota, NIAUX) Távtartók: 190mm-es öntvény távtartók Tengelyek: 35x35 négyzetacél Tengelyek csapágyazása: ST740 önbeálló golyós csapágy (36x36 négyszögfurattal) Munkamélység: 8-15cm MW FTB-2,6 tárcsa Munkaszélesség [m] 2,6 Tárcsalapok száma [db] 2 x 13 Tömeg [kg] 740 Teljesítményigény [LE] 75 3

4 Pronar ZKP-300 Rendsodró Magas minőségű acélból készült, megerősített hátsó teherhordozó gerenda. -- Hegesztett kopásálló gyűrűvel ellátott megerősített teherhordozó gerenda a lengéscsillapító közelében. -- A hajtás és a rendsodró kar között elhelyezett vastag falú, magas minőségű acélcsőből készült, és dupla rögzítőcsonkkal felerősített közvetítő elem garantálja az erős, ellenálló és hézagmentes kapcsolatot a hajtótengellyel, -- Megerősített teherhordozó vázak. A kép illusztráció! 4

5 Műszaki specifikáció: MŰSZAKI ADATOK ZKP300 Hossz munka- / szállítási helyzetben [mm] 3030/2190 Munkaszélesség [mm] minimum 3135 maximum 3635 Szélesség szállítási helyzetben [mm] 1110 Magasság munka- / szállítási helyzetben [mm] 1120/1855 Munkaszélesség [mm] 3000 Gereblyevillák száma karonként [db] 8 Gereblyevillák száma karonként [db] 3 Felfüggesztés fix Függesztőrendszer Fix, I. és II. kategória Futómű két kerék Központi hajtómű típusa nedves (olajfürdős) Túlterhelés elleni védelem tengelykapcsoló 600 Nm Teljesítményigény [kw/le] 15/20 TLT-fordulatszám [ford/perc] 540 Tömeg [kg] 290 Ajánlott munkasebesség [km/h] 10 Munkahatékonyság [ha/h] 3 Gumiabroncsok 15x6,0-6 5

6 Agrion 4 soros pneumatikus vetőgép Vetésellenőrző nélkül Műszaki specifikáció: Műszaki adatok Mértékegység 4soros Sorok száma mm 4 Teljes szélesség (W) mm 3000 Teljes hosszúság (L) mm 2000 Teljes magasság (H) mm 1700 Vetési mélység mm A műtrágya tartály kapacitása kg 400 Magtartály űrtartalma dm³ 24,2x4 Sortávolság mm A traktor szükséges sebessége km/h 4-8 PTO forgás rpm 540 Gumiabroncs mérete Szükséges erő hp Tömeg műtrágya tartállyal kg 800 Vetőgép leírás: A kép illusztráció Agrion 4 és 6 soros pneumatikus szemenként vetőgép. Kukorica, napraforgó vagy bármilyen szemenkénti vetést igénylő kultúrához. Az Agrion vetőgépek függesztett rendszerűek, teleszkópos vázszerkezetűek. Munkaszélességük 4,5m, transzporti helyzetében 3,2 m. Tartós, masszív felépítést a vastag falú zártszelvény biztosítja, s a munkahengerek is a vázon belül kaptak helyet. Ez tartja műtrágya tartályt, valamint a nagykapacitású vákuum ventillátort. A vázon szabadon elmozdíthatóak a paralelogramma felfüggesztésű vetőkocsik perselyezett függesztő karokkal, szállítási helyzeti tehermentesítővel. A kocsik több fokozatban előfeszíthető, a talajnyomást változtató rugókkal rendelkeznek, melyeket a vetőágy állapotának megfelelően állíthatunk. A kocsik dupla tárcsás csoroszlyákkal vannak szerelve, melyek mellett a mélységhatárolását két nagyátmérőjű gumírozott és sárkaparókkal ellátott talajkopírkerék végzi. Ezek rendkívül jó mélységtartást tesznek lehetővé. A sornyitó tárcsák erős csapágyazásúak és ugyancsak sárkaparókkal vannak felszerelve. A magágy hibáit a csoroszlyák elé szerlelt, magasságban állítható V alakú rögterelő lemezek kompenzálják. Szármaradványos területen a bordázott vágótárcsák teszik biztosabbá a vetés minőségét. A magok tömörítését a kocsik után kapcsolt rugóval fokozatonként állítható feszítésű, V alakban elhelyezett, gumírozott iker tömörítő kerekek végzik. Ezzel a biztos keléshez szükséges tömörítést adva. A gép 2 db 200 l-es műtrágya tartállyal van felszerelve. A műtrágya tartályok aljára műanyag házban rugalmas szilikon gumi adagoló kerekeket helyeztek, melyek a flexibilis csöveken keresztül adagolják a műtrágyát a rugózott és mélységben állítható csoroszlyákhoz. A csoroszlyák alapesetben csúszó kivitelűek, de opcióban rendelhető duplatárcsás kivitelben is. Az adagolás itt a keverő tengely alatt elhelyezett súber nyitottságával ill. az adagolókerék fordulatszámával szabályozhatjuk. Az adagoló ház alján egy leürítő nyílást találunk, amelyhez kapcsolhatjuk a géphez kapott surrantót, így lehetőségünk van a magtartály teljes leürítésére. (Kép ide nem tudom melyik az a rész.) Mikrogranulátum szóró egység segíti a föld fertőtlenítését. a szöveg alá a 2-3 oldal közepére jön egy vető kocsi (S )nagyban, majd kisebb alkatrészek kiemelve körülötte, a hozzá fűződő magyarázat meg alattuk vagy mellettük. 6

7 1. Paralelogramma felfüggesztés: masszív vázszerkezet ( kép a paralel alakú fém váz a vetőkocsin) 2. Sorelzáró kardántengely: ide jön még egy mondat 3. 6 fokozatú talajnyomás: talajnyomást változtató rugók a vetőágy állapotának megfelelően állíthatóak (kép a paralelben lévő nagy rugó) 4. Kéttárcsás csoroszlya: Rugózott és mélységben állíthatóak 5. Magtartály: 36 literes tartós műanyag tartályok 6. Mélységállítás: a kar segítségével a munkamélység egyszerűen állítható(kép:a vetőkocsin balról a második fekete kar) 7. Tömörítő kerekek talajnyomás állítóval 5 fokozatban állítható a talajnyomás állítása Magadagolás: A pontos vetéshez, az egyenletes tőtávolság kialakításához egy egyszerűen állítható megbízható magadagoló szükséges. A magadagoló egység a hajtását talajkerékről kapja, amely láncon-lánckeréken keresztül egy láncos váltómű segítségével (ahol a vetési mennyiséget állíthatjuk be egy mozdulattal szerelés nélkül) hajtja meg az előtét tengelyt. Ez a tengely hajtja tovább a vetőkocsikra épített üzembiztos, fém kúp kerekkel szerelt szöghajtást, ami a gyorsan oldható kardánokon keresztül (ezzel egy pillanat alatt oldható meg a vetőkocsik adagoló rendszerének ki-be kapcsolása, szélvetésnél) az elosztó tárcsa szöghajtásába kapcsolódik. A vető tárcsa kézzel, szerszám nélkül cserélhető, ezzel gyorsan és egyszerűen átállítható a gép más növények vetésére is. A gépeket egy garnitúra vetőtárcsával szállítjuk, de rendelhetők raktárról, úgynevezett vaktárcsák is, melyek furatait és osztását a felhasználó igény szerint alakíthatja. Az adagoló háza masszív alumínium öntvény, mely ellenáll a korróziónak. A vetőtárcsa és a ház közé speciális anyag-összetételű teflon kopóbetét került, amely a jó tömítettséget biztosít a vetőháznak. A vetés beállítását és ellenőrzését segíti a kémlelő ablak, amelyen betekintve állíthatjuk be a maglesodrót, hogy a kettős vetést elkerüljük. Vetésellenőrző rendszerrel (ha mérés, elvetett szemek száma/ha, össz. elvetett szem, késleltetet riasztás) a vetés biztonságosabb. Árösszesítő: PRONAR T653/2 OLD. BILL. MGI MW FTB-2,6 V tárcsa Pronar ZKP-300 Rendsodró Agrion 4 soros pneumatikus vetőgép Összesen: Garancia: A beüzemeléstől számított 1 év Ajánlat érvényessége: 60 nap, illetve a készlet erejéig Átvétel helye: Dorker bajai telephelye Fizetési mód: Átutalás Várom szíves válaszát az ajánlattal kapcsolatban! Baja, Tisztelettel:.. Galicz Krisztián / galicz@dorker.hu 7
