NG Plus 3. NG Plus a gyakorlatban. NG Plus 3. Az NG Plus koncepciója. Ezek után ha Ön kiváló minőségű vetőgépet keres, válassza az NG Plus t!

Átírás

1

2 NG Plus 3 NG Plus a gyakorlatban Kiváló minőségű vetés, sokféle mag vetésére való alkalmasság és megbízhatóság jellemzi az NG Plus vetőgépet. A páratlan nagy tapasztalatra tett szert 1989 óta a tárcsáscsoroszlyás vetőgépek tekintetében. Világszerte ügyfelek ezrei bizonyítják az NG Plus vetőgépek minőségét : Az első NG Plus NG Plus 3 Az NG Plus 3 az előző modell nyomdokain járva további hasznos fejlesztéseken esett át a szilárdság és a megbízhatóság tekintetében, hogy alkalmas legyen a használatra nehéz körülmények és csökkentett menetszámú magágyelőkészítés esetén is. Az NG Plus 3 vetőegység jellemzői a mélységszabályzó kerék tartóinak csavarral történő rögzítése, a csap perselyezése és a kerekek megerősített csapágyazása. A hátsó tömörítőkerék szintén erősített csapágyazást kapott. Az újratervezett tartály térfogata 52 literre nőtt. Az NG Plus koncepciója Az NG Plus vetőegység vetésminőségének titka a koncepciójában rejlik. Tárcsáscsoroszlyával történő vetés és a tény, hogy a vetőegység-talaj kapcsolatában a magok esése egyenesen - függőlegesen - történik, biztosítja az állandó vetési mélységet és az egyenletes csírázást. Az NG Plus koncepciójának ismeretében a egy nagy átmérőjű tömörítőkereket fejlesztett, a PRO kereket. A kerék növeli a csírázási erélyt és a kelés egyenletességét. Ez pusztán szakmai tény. A PRO kerék a saját fejlesztése. Ezek után ha Ön kiváló minőségű vetőgépet keres, válassza az NG Plus t! 2

3 Tartalom NG Plus 3 vetőegység... 4 A vetőelem... 6 Az NG Plus koncepció... 7 A PRO kerék... 8 Opciós tartozékok... 9 A vázak széles választéka Műtrágyaszóró és Microsem Vetésellenőrzők Műszaki adatok

4 NG Plus 3 vetőegység A vetőegység az NG Plus 3 vetőgép szíve. Egyszerűség, szilárdság, stabilitás és kiváló minőségű vetés a legfőbb jellemzői. 1 Erős paralellogramma függesztés Az erős paralellogramma függesztés és a hosszú függesztőkarok csapjai perselyezettek. A függesztés kialakítása lehetővé teszi az elektromos sorelzáró felszerelését. Kettő stabilizáló rugó Biztonsági tengelykapcsoló Független és állítható sornyitó kés, a rögök félretolására és a talaj megnyitására 4 A biztonsági rendszer hangjelzéssel figyelmeztet. Állítható rögterelő lemez (rugós felfüggesztéssel opcióban) Duplatárcsás csoroszlya A rendszer kettő nagy átmérőjű (380 mm) tárcsából áll, golyóscsapágyazva. A belső csoroszlyával együttesen a rendszer állandó mélységet és tőtávot biztosít a vetési körülményektől függetlenül. 4 Tárcsavédő lemez A tárcsavédő lemez szükség esetén könnyen cserélhető. 4 5 Független kerékfelfüggesztés A hatékony, széles mélységszabályzó kerék (110 mm) egyenletes mélységet biztosít. A kerék alkalmazásával a korábbi rendszerekhez képest biztosítható a magok függőleges mozgása a vetőegységben, ez az a páratlan előny amely az NG Plus hírnevét a pontos mélységtartásban megalapozta. A független kerékfelfüggesztés része az az összekötő elem, amely a jobb és bal oldali kerekek mozgását kiegyenlíti, amikor az egyik kerék valamilyen akadályt küzd le (pl:rögös talajon).

5 7 Magtartály 52 literes, tartós műanyag magtartály. 9 8 Mélységállítás Vetés leállítása a rugós biztosító kihúzásával Mélységskála Rendkívül pontos, de egyszerű mélységállítás Sárkaparó alapkivitelben Független, állítható nyomású tömörítőkerék-egység. Dupla öntisztítós V tömörítőkerék, 25 mm széles 9 Kompakt kivitel A tömörítőegység, akár PRO kerékkel együtt is, rövid-kompakt kialakítású. NG Plus 3 cukorrépa vetőegység 16 literes magtartály 6 Tömörítőkerék tartó A tartó csapja perselyezett és cserélhető. Keskeny rögterelő lemez Keskeny mélységszabályzó kerék (50 mm). PRO kerék 5

6 Adagolás Az egyenletes tőtáv tartásához jó minőségű adagolóelem szükséges. Ehhez a minden tudását felkínálja Önnek hogy pontos, egyszerű, és különösen megbízható adagolórendszerrel dolgozhasson. 1 1 Öntött aluminium ház A vetőtárcsa háza aluminium öntvény, így az adagolás pontossága hosszú évek során is megmarad, a hőmérséklet ingadozásától függetlenül. 2 Egyetlen állítókar a vákuum és a maglesodró együttes szabályozásához (Monosem szabadalom). 2 Kopóbetét 3 Vetőtárcsa A speciális anyagösszetételű műanyag és Teflon keverékéből álló kopóbetét állandó kapcsolatban van a vetőtárcsával. A kopóbetét nagyon fontos szerepet játszik a levegő tömítésében. A betét cserélhető és olcsó Teljes ürítés A vetőtárcsa házának alakja és a leürítő ajtó kiképzése lehetővé teszi a magtartály teljes leürítését. 4 Maglesodró A 1.5 mm vastag vetőtárcsa nagy átmérőjű és merev. További merevítést biztosít a bronz betét. Cserélhető vetőtárcsák Szerszám nélkül, gyorsan cserélhető. A vetőtárcsák széles skálája rendelhető különböző vetőmagokhoz. A réz maglesodró a kettős vetést küszöböli ki. 5 Fedél Ellenőrző ablak A speciális ötvözetű fedél kialakítása a minimális magmennyiséggel történő vetést is lehetővé teszi. 6 Könnyen hozzáférhető, gyors betekintést ad a beállítások ellenőrzéséhez. A nagyméretű ablak az adagolás beállításában is hatékonyan segít.

7 NG Plus koncepció A 70-es években az USA-ban bemutatott tárcsás csoroszlyás vetés (a magok talajba kerülésének helye egy vonalba esik a mélységszabályzó kerekekkel) koncepcióját 1989 óta alkalmazza a. Mélységszabályzás egyvonalban a magokkal. Pontos talajkövetés. Kivételes területteljesítmény minden körülmények között. Páratlan pontosság és egyenletesség optimális vetési mélység mellett Dupla tárcsáscsoroszlya A tárcsák keskeny de tiszta magárkot nyitnak. A mélységszabályzó kerekek egyvonalban vannak a talajba kerülő magokkal. Magvezető cső és csoroszlya Hátsó tömörítő egység Az egység függetlenül állítható. A V tömörítőkerék zárja a magárkot, elősegítve a kelést. Speciális kialakításának köszönhetően kíméletesen vezeti a magot a talajba, megakadályozva a visszapattanást. 7

8 Nagy átmérőjű tömörítőkerék A széles PRO kerék, 295 mm átmérővel a talajt összetömöríti a mag köré és javítja a tőtávpontosságot. PRO kerék KIZÁRÓLAGOSAN A középső tömörítőkerék használata évekig az aprómag- és cukorrépavető gépeken volt megszokott. A átalakította ezt a technikát az NG Plus vetőegységhez, így született meg a nagy átmérőjű középső tömörítő kerék : a PRO kerék. Együttes állíthatóság A PRO kerék tömörítésének hatásfoka állítható, a hátsó V tömörítőkerekekkel együtt. "A gazda ujja" Felemeléssel kiiktatható Korrózióálló abroncs Alumínium PRO kerék acél abronccsal és Greenflex sárkaparóval. Kirobbanó kelés Optimális csírázás Jobb tőtávegyenletesség 8

9 Opciós tartozékok Az NG Plus 3 vetőegység különböző tartozékokkal szerelhető fel a talajelőkészítésnek és az igényeknek megfelelően. NG Plus csoroszlya PRO kerékkel együtt szerelve PRO kerék függesztésű rögterelő lemez Széles vagy keskeny Rugós Nyitótárcsa a vetőegységen Csillagkerék Kerék sima vagy hullámos keskeny mélységszabályzó Tömörítő kerék 370 x 170 (PRO kerékkel nem szerelhető) Tömörítő kerék két tárcsával Ø 200 mm (PRO kerékkel nem szerelhető) Kerék keskeny tömörítő (25 mm) Rövid keréktartó Sornyitó csoroszlya Világítás (csak alapkivitelű gépekhez) (4, 6, 8 soros segédvázas gépekhez). Az opciók rendelhetősége országonként és modellenként változhat! 9

10 A vázak széles választ Teleszkópos váz 6 soros szimpla vagy dupla teleszkópos Merev, teleszkópos, összecsukható és széles vetőgépek tekintetében a számos lehetőséget kínál. A jelenleg működő kivitelek nagy száma lehetőséget ad arra, hogy minden ügyfélnek a megfelelő gépet kínáljuk. Munkaszélesség 4,50 m Szimpla teleszkópos 3,50 m Dupla teleszkópos 3,00 m Monoblock váz Függeszett, széles vetőgépek 12 és 16 sor, szállítókerettel Merev és teleszkópos, 4 és 6 soros Merev váz Szállítókeret a függesztett 4, 6 és 8 soros, szimpla vagy dupla váz és 16 soros vetőgépekhez

11 éka ÚJ Összecsukható váz 8 soros kettős váz Beforduló nyomjelző a kettős összecsukható vázú géphez Szállítási szélesség 3,00 m Vontatott vetőgépek 12 és 16 soros 11

12 Műtrágyaszóró és Microsem Alapkivitelű műtrágyaszóró, nagy kapacitású fém tartályos vagy front függesztésű kivitelek rendelhetők, az Ön igényei szerint. Alapkivitelű tartály Alapkivitelű műanyag tartályok három méretben : 85 liter, 1 adagoló. 175 liter, 2 vagy 3 adagoló. 270 liter, 3 adagoló. Merev, teleszkópos vagy összecsukható vázra szerelhető. Nagy kapacitású műtrágyaszóró Fém lemezből készül, és a segédvázas merev vetőgépekhez rendelhető. 700 és 1000 liter térfogattal rendelhető. 900 literes műtrágyatartály Fém lemezből készül, és a 6 soros teleszkópos gépekhez kérhető. A tartályon kémlelőablak található. 12

13 Front függesztésű tartály Kimondottan a vetőgéphez fejlesztették. Az erős váz, a 100 %-ban korrózióálló adagolószerkezet és a talajkerék hajtás a hosszú élettartamot szolgálja. A tartály térfogata 1000 vagy 1600 liter, a ventilator kardán- vagy hidromotoros hajtású. Az egység az NG Plus 4, 6 és 8 soros vetőgépek merev, teleszkópos és összecsukható vázú kiviteleihez rendelhető. A front függesztésű tartály a SUPER CROP (SCD) kultivátorokhoz is használható. Műtrágyaszóró csoroszlyák A talajtól és előkészítéstől függően késes vagy duplatárcsás (opcióban) csoroszlyák kérhetők. Mikrogranulátumszóró adapterek A szabadalmaztatott Microsem csigás adagolója a beállított pontos mennyiségű granulátumot szórja ki. Az egyszerű szerkezetet könnyen és megbízhatóan lehet használni. 13

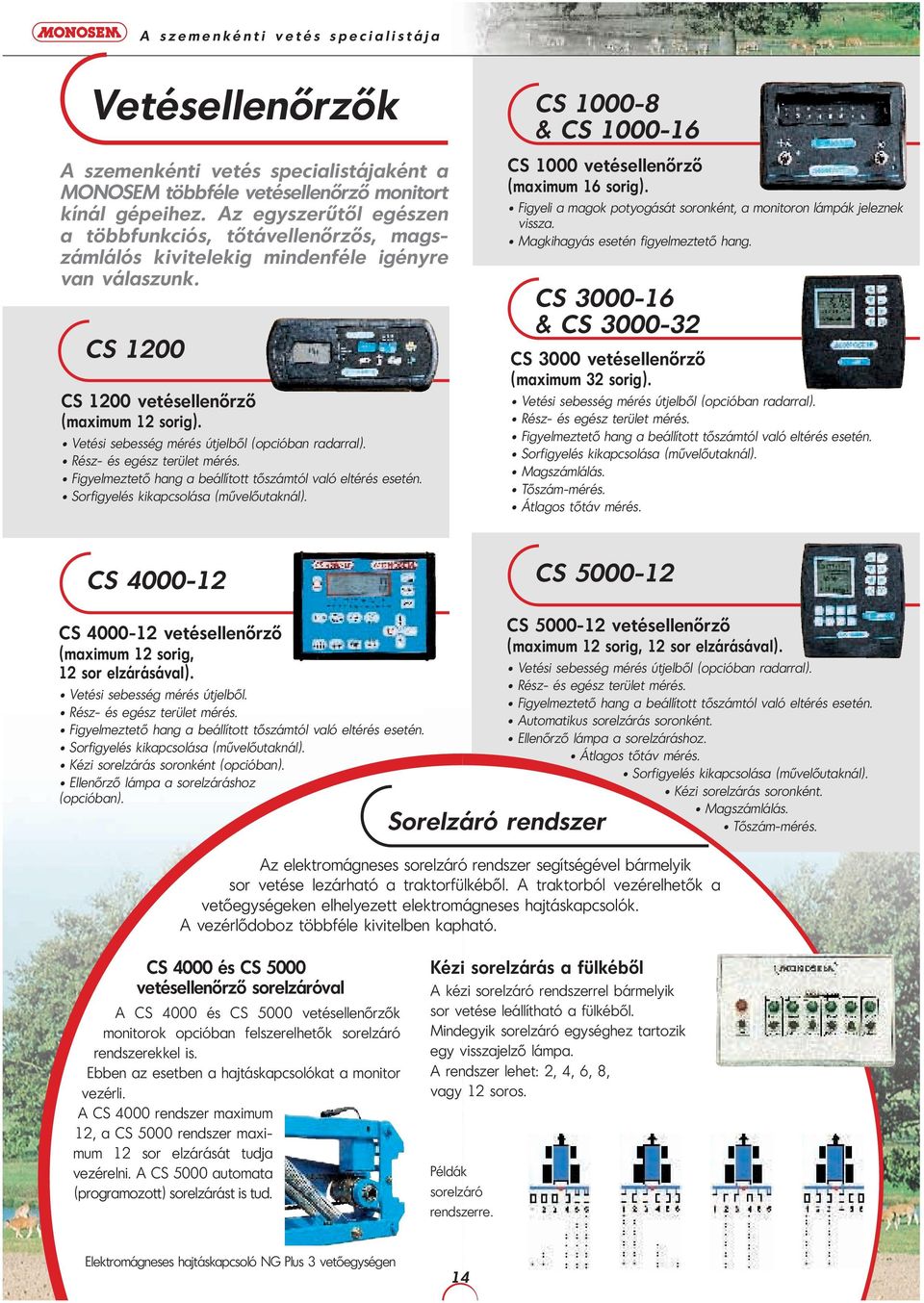

14 Vetésellenőrzők CS A szemenkénti vetés specialistájaként a többféle vetésellenőrző monitort kínál gépeihez. Az egyszerűtől egészen a többfunkciós, tőtávellenőrzős, magszámlálós kivitelekig mindenféle igényre van válaszunk. CS 1200 CS 1200 vetésellenőrző (maximum 12 sorig). Vetési sebesség mérés útjelből (opcióban radarral). Rész- és egész terület mérés. Figyelmeztető hang a beállított tőszámtól való eltérés esetén. Sorfigyelés kikapcsolása (művelőutaknál). & CS CS 1000 vetésellenőrző (maximum 16 sorig). Figyeli a magok potyogását soronként, a monitoron lámpák jeleznek vissza. Magkihagyás esetén figyelmeztető hang. CS & CS CS 3000 vetésellenőrző (maximum 32 sorig). Vetési sebesség mérés útjelből (opcióban radarral). Rész- és egész terület mérés. Figyelmeztető hang a beállított tőszámtól való eltérés esetén. Sorfigyelés kikapcsolása (művelőutaknál). Magszámlálás. Tőszám-mérés. Átlagos tőtáv mérés. CS CS CS vetésellenőrző (maximum 12 sorig, 12 sor elzárásával). Vetési sebesség mérés útjelből. Rész- és egész terület mérés. Figyelmeztető hang a beállított tőszámtól való eltérés esetén. Sorfigyelés kikapcsolása (művelőutaknál). Kézi sorelzárás soronként (opcióban). Ellenőrző lámpa a sorelzáráshoz (opcióban). Sorelzáró rendszer CS vetésellenőrző (maximum 12 sorig, 12 sor elzárásával). Vetési sebesség mérés útjelből (opcióban radarral). Rész- és egész terület mérés. Figyelmeztető hang a beállított tőszámtól való eltérés esetén. Automatikus sorelzárás soronként. Ellenőrző lámpa a sorelzáráshoz. Átlagos tőtáv mérés. Sorfigyelés kikapcsolása (művelőutaknál). Kézi sorelzárás soronként. Az elektromágneses sorelzáró rendszer segítségével bármelyik sor vetése lezárható a traktorfülkéből. A traktorból vezérelhetők a vetőegységeken elhelyezett elektromágneses hajtáskapcsolók. A vezérlődoboz többféle kivitelben kapható. Magszámlálás. Tőszám-mérés. CS 4000 és CS 5000 vetésellenőrző sorelzáróval A CS 4000 és CS 5000 vetésellenőrzők monitorok opcióban felszerelhetők sorelzáró rendszerekkel is. Ebben az esetben a hajtáskapcsolókat a monitor vezérli. A CS 4000 rendszer maximum 12, a CS 5000 rendszer maximum 12 sor elzárását tudja vezérelni. A CS 5000 automata (programozott) sorelzárást is tud. Kézi sorelzárás a fülkéből A kézi sorelzáró rendszerrel bármelyik sor vetése leállítható a fülkéből. Mindegyik sorelzáró egységhez tartozik egy visszajelző lámpa. A rendszer lehet: 2, 4, 6, 8, vagy 12 soros. Példák sorelzáró rendszerre. Elektromágneses hajtáskapcsoló NG Plus 3 vetőegységen 14

15 NG Plus 3 vetőgép NG Plus 3 vetőegység tartozékok Főbb NG Plus vetőtárcsák Műszaki adatok Váz Merev Szimpla teleszkópos Dupla teleszkópos Csukható Széles függesztett Vontatott csukható váz 9,40 m & 12,60 m Szélesség 3,00 m 4,50 m 6,10 m 4,50 m 4,50 m 6,00 m (3,00 m 9,20 m 12,50 m (Szállítási) (3,00 m) (4,50 m) (6,10 m) (3,50 m) (3,00 m) (3,00 m) szállítókerettel) 5,50 m 7,10 m Sorok száma, kukorica (cukorrépa) (6) (12) (12) Sortáv, kukorica cm (cukorrépa) cm (45) (45-50) (45-50) Ventilátor Kardánhajtás /perc alapkivitelben, 450 vagy /perc opcióban Kardán vagy hidromotor 500 1/p Kerekek 2 x (6.5 x 15) 2 x (6.5 x 15) 4 x (6.5 x 15) 2 x (6.5 x 15) 2 x (6.5 x 15) 4 x (6.5 x 15) 8 x (6.5 x 15) 8 x (6.5 x 15) 6 x (7.5 x 20) 8 x (7.5 x 20) Hajtómű (16 fokozat) Hidraulikus nyomjelző Alapkivitelű műtrágyaszóró 2 x 175 L 2 x 270 L 4 x 175 L 2 x 270 L 2 x 270 L 4 x 175 L 6 x 175 L 8 x 175 L 1) 1) Nagy műtrágyaszóró 1000 L 2 x 700 L 2 x 1000 L 1 x 900 L 1 x 900 L Feltöltőcsiga Front függesztésű vagy 1600 liter TF TF TF TF TF TF Talajfertőtlenítő-szóró 1) 1) Gombaölő-szóró 1) 1) Hektárszámláló Vetésellenőrző Művelőút készítés 1) 1) 1) Világítás Szállítókeret Vetőgép tömege 760 kg 1020 kg 1620 kg 1150 kg 1250 kg 1800 kg 3250 kg 4250 kg 3400 kg 5000 kg (cukorrépa) (1000 kg) (2050 kg) (2350 kg) Keret : 950 kg Keret : 950 kg Vetőegység típus Kukorica Napraforgó Bab Cukorrépa Repce 52 literes magtartály 2) 2) 16 literes magtartály Mélységszabályzó 110 mm 2) 2) Mélységszabályzó 50 mm Alapkivitelű rögterelő - - Keskeny rögterelő Rugós rögterelő Nyitótárcsa vetőegységen Csillagkerék 2) 2) PRO kerék Tömörítő kerék 40 mm Tömörítő kerék 25 mm : Alapkivitelben : Opcióban - : Nem lehetséges 1) : Keresse képviselőnket 2) : A sortávtól és a váztól függően Más modellek, különleges sortávok és növények esetén keresse képviselőnket. Vetőmag Alapkivitelű tárcsa Furatszám Furatátmérő Tőtáv Alternatív tárcsák furatszámok és furatátmérők Kukorica DC mm 9 -> 26,5 cm & Ø 3,7-4,5-6 mm Napraforgó DC 2425 / DC / 18 2,5 mm 9 -> 26,5 cm / 13 -> 35,5 cm 12-9 & Ø 1,8 mm Cukorrépa DC mm 7 -> 21,5 cm 24 Bab DC DC ,5 & 3,5 mm 3,5 -> 11 cm Ø 2-2, mm Szója, borsó DC ,5 mm 3,5 -> 11 cm 72 Repce DC ,2 mm 2 -> 5,5 cm Káposzta DC ,2 mm 6 -> 18 cm Cirok DC ,2 mm 3 -> 9 cm 36 Kidney tip. bab DC mm 7 -> 21,5 cm Ø ,5 mm Földimogyoró DC ,5 mm 7 -> 21,5 cm 36 & Ø 5,5-6 mm 15

16 A vetőgép beruházásának értéke nemcsak az árán múlik. A karbantartási és üzemeltetési költségek, a szervízköltségek mind-mind meghatározzák a megtérülést. A gépek műszaki színvonala, minősége és megbízhatósága folyamatosan az ügyfelek szolgálatában áll. Használtgép érték A használt gép ára jó értékmérője a termék minőségének, és a piacon betöltött ismertségének. Amikor úgy dönt, hogy értékesíti M O N O S E M vetőgépét, biztosan értékelni fogja az érte kapott magas árat. minőség A minőség a legfontosabb követelmény a számára. Ezért fordítjuk a legnagyobb g o n d o t a minőségellenőrzésre. Ajánlások A forgalmazói mind speciálisan felkészültek az Ön tájékoztatására a gépekkel kapcsolatban. Tapasztalat A világon mindenhol a minőség és megbízhatóság a névvel együtt emlegetett fogalmak. Ez a mezőgazdaságban eltöltött több mint 50 éves tapasztalatnak köszönhető. Alkatrészek Az alkatrészbázisunk mindig rendelkezésre áll a szükséges alkatrészekkel és tartozékokkal. Évek múlva is biztos lehet abban, hogy megtalálja nálunk a szükséges alkatrészeket. márkanév más szemenkénti vetőgépeket, sorközművelő kultivátorokat és palántázógépeket is takar. Hagyományos NC típusú vetőgép. Mechanikus cukorrépavető gép a MECA 3. A prospektusban közölt adatok általános tájékoztató jellegűek, a tömegadatok és méretek a nyomtatás időpontjában helytállóak és változhatnak az egyes országok szerint. A prospektus nem tekinthető hivatalos ajánlatnak. A változtatás jogát fenntartjuk. COMPAGNIE COMMERCIALE RIBOULEAU Immeuble Permaphone 76, avenue des Champs-Elysées PARIS FRANCE Gyártás - Fejlesztés - Információ 12, rue Edmond Ribouleau LARGEASSE France Tél Fax Speciális MS aprómagvető gép. Forgalmazó : Palántázógépek H-6500 Baja, Szegedi út 8. Tel : (+36) 79/ Kultivátorok Réf. : HU 09/05 Création - Réalisation : OUEST IMPRESSIONS Europe
