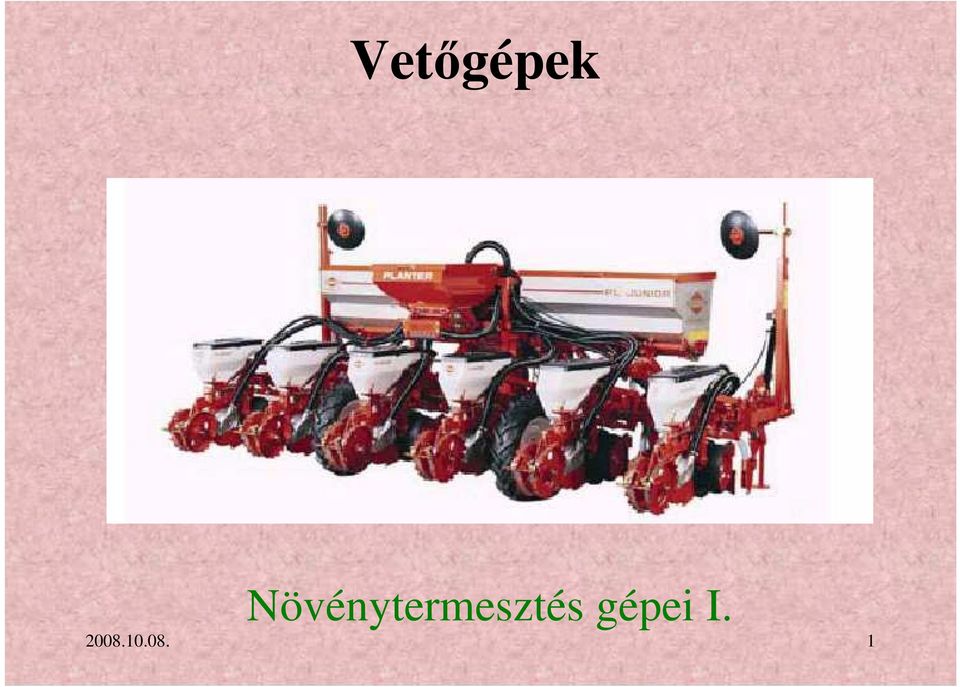

1 Vetıgépek Növénytermesztés gépei I

2 1. Gabonavetı gépek

3 Sorbavetés variációi Ágyásos vetés Sávos vetés Mővelıutas vetés

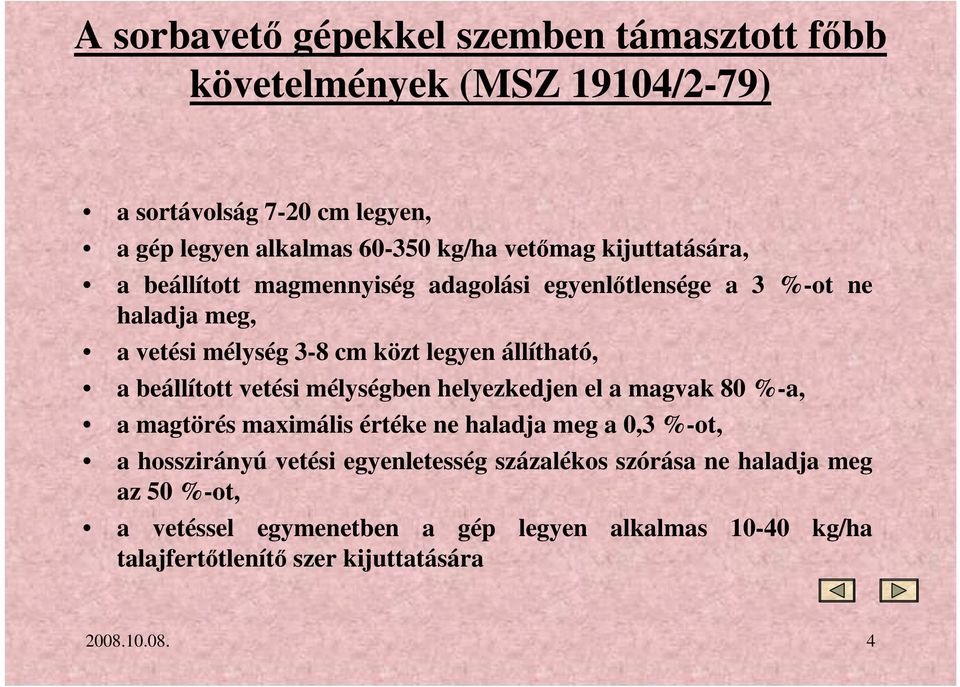

4 A sorbavetı gépekkel szemben támasztott fıbb követelmények (MSZ 19104/2-79) a sortávolság 7-20 cm legyen, a gép legyen alkalmas kg/ha vetımag kijuttatására, a beállított magmennyiség adagolási egyenlıtlensége a 3 %-ot ne haladja meg, a vetési mélység 3-8 cm közt legyen állítható, a beállított vetési mélységben helyezkedjen el a magvak 80 %-a, a magtörés maximális értéke ne haladja meg a 0,3 %-ot, a hosszirányú vetési egyenletesség százalékos szórása ne haladja meg az 50 %-ot, a vetéssel egymenetben a gép legyen alkalmas kg/ha talajfertıtlenítı szer kijuttatására

5 A gabonavetı gép általános felépítése magláda Norton szekrény állítókarok kiemelı hidraulika tolóbütyök terelınyelv gépkeret magvezetı csı járókerék vonószerkezet csoroszlya

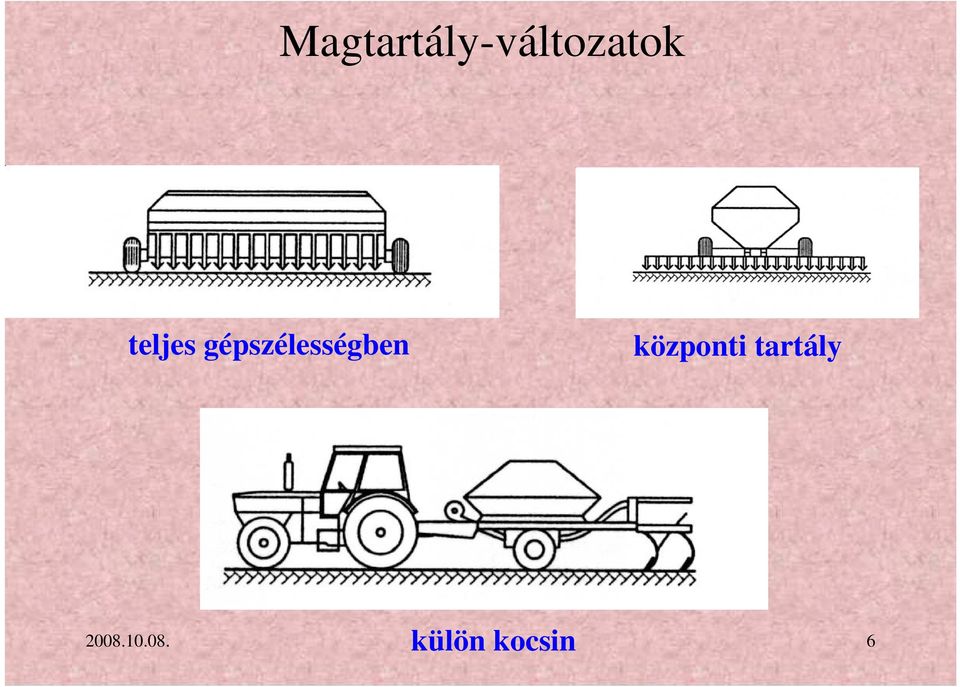

6 Magtartály-változatok teljes gépszélességben központi tartály külön kocsin

7 Norton-szekrény Hármas csoportkerék Nyolcas csoportkerék

8 Norton-váltószekrény hajtásvázlata Három cserekerékkel

9 Sorbavetı szerkezetek mechanikus pneumatikus nyomó légárammal tolórendszerő centrifugális tolóhengeres tolóbütykös

10 A tolóbütykös vetıszerkezet mőködési vázlata Tolóbütykös vetıelem tolóka hajtó bütyök Norton-szekrény járókerék terelınyelv MENNYISÉG ÁLLÍTÁS FORDULATSZÁMMAL

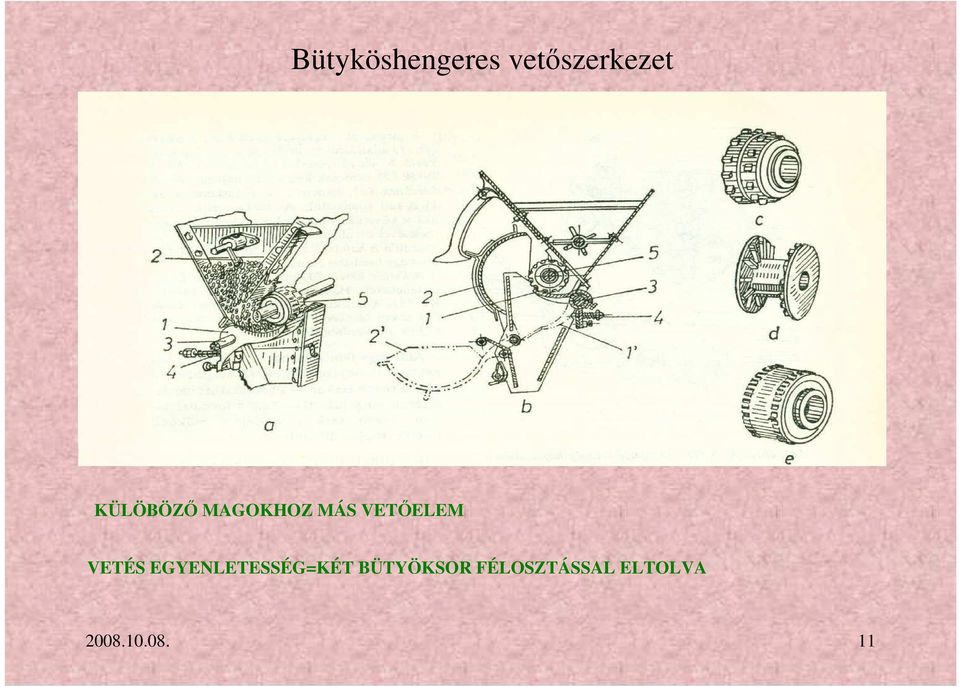

11 Bütyköshengeres vetıszerkezet KÜLÖBÖZİ MAGOKHOZ MÁS VETİELEM VETÉS EGYENLETESSÉG=KÉT BÜTYÖKSOR FÉLOSZTÁSSAL ELTOLVA

12 A tolóbütyök nézeti képe forgásirány

13 A tolóhengeres vetıszerkezet

14 A központi adagolású pneumatikus vetıszerkezet felépítése 6 felé elosztókúp Haladási irány központi vetıelem 8 felé elosztókúp TLT ventilátor egyvetıszerkezet 48 csorszlyát is kiszolgálhat (csoroszlyaszám elérheti a 96-ot) légáram:20-25m/s munkaszélesség:11m sortáv:12 cm,v:8-1km/h,terület teljesítmény :50-60 ha/10h

15 A központi pneumatikus vetıszerkezet szokásos elrendezési vázlata hátulnézet

16 Az egyedi adagolású pneumatikus vetıszerkezet mőködési vázlata magtartály Haladási irány Tolóbütykös vetıelemek ventilátor vetıcsövek Hajtó kerék soronként adagoló,akár 50 bütykös vetıelem egymás mellett

17 Magvezetı csövek a; spirál, megerısített b; sima gumi vagy mőanyag c; tölcséres d; mőanyag gégecsöves e; spirálcsöves f; teleszkópos

18 A gabonavetıgépeken alkalmazott csoroszlyatípusok csúszó tárcsás szárnyas kéttárcsás Csúszó ( kis sebesség) tompa orrú (tömöríti a magágyat) hegyes orrú (magágyat lazítja, kötöttebb talajnál) Tárcsás (nagyobb sebesség) sok szármaradvány esetén Szárnyas : az alsó szárny 5-8 cm sávban vet (szellısebb vetés jobb növény fejlıdés) egytárcsás

19 Csoroszlyakiemelı szerkezet Központi hidraulikus munkahengerrel Központi nyomóerı, egyenkénti rugós szabályzás (egyenletes mélység) Munka mélység-terheléssel állítható

20 A nyomjelzı (csatlakozósor) beállítása N ja = n t t n 1. 2 N jb = n t t n 1. A 2 2 N = n t t n 1 jc. e

21 Kuhn GC-2 mechanikus gabonavetı

22 John Deere 750 vontatott gabonavetıgép

23 John Deere maglehelyezés A vetést mélységhatároló kerékkel ellátott szimpla nyitócsoroszlyával végzik, amely a talajnyomás függvényében állítható. A nyitótárcsát magnyomókerék és takarókerék követi

24 John Deere 740 pneumatikus gabonavetıgép

25 John Deere maglehelyezés A vetést mélységhatároló kerékkel ellátott, sárkaparóval felszerelt kettıs tárcsás nyitócsoroszlyák végzik, melyek aktív talajnyomása hidraulikusan állítható

26 Horsch Pronto gabonavetıgép+talajmővelı

27 Horsch nyomógörgı+borona

28 Horsch Pronto egyéb részei ásóborona A mőanyag zárórész lezárja a csoroszlyát és megakadályozza az egyes vetımagok kiugrását

29 2. Szemenként vetı gépek A szemenkénti vetıgépek feladata a cukorrépa, a kukorica, a napraforgó, a szója vagy a különféle zöldségmagok pontos helyre vetése. Fırészei: -magtartály, -vetıszerkezet, -magelosztó, továbbító (központi elosztásúnál) -magvezetı csı ( egyedi vetıszerkezetnél nincs), -csoroszlya, -egyéb részek (sorlazító, rögeltoló, tömörítıkerék, -járó és függesztıszerkezet, hajtószerkezet, -egyéb szerelvények (mőtrágya szóró, granulátumszóró, sorpermetezı), -gépkeret, járószerkezet, -nyomjelzı

30 Magelosztás: -egyedi (nagy pontosság nincs magvezetı csı 5-8 cm-rıl ejtik közvetlenül a magot) -központi (egyetlen vetıszerkezet több csoroszlyát szolgál ki) Vetıszerkezet típusai: 1)Mechanikus vetıszerkezetek 2) Pneumatikus -peremcellás, - szívó -szalagos, - nyomó rendszerő -merítıkanalas, -szorítóujjas, -egyéb. Mechanikus elınye: pontos vetés, kis tömegő gép hátránya: kis munka sebesség (5-7 km/h, kis terület teljesítmény) Pneumatikus elınye: nagy munka sebesség (10-12 km/h), nagy terület teljesítmény hátránya: nagy gép tömeg, bonyolultabb szerkezet, kisebb pontosság

31 Agrotechnikai követelmények 1) Biztosítsák a kivethetı magmennyiség tág határok közötti állítását ( ) 2) A beállított értéktıl az eltérés ne haladja meg az 1 %-ot 3) A vetési mélység fokozatmentesen vagy nagy számú fokozatban legyen állítható 3 15 cm között 4) A kivetett magok 90 %-a a beállított mélység 1 cm-es körzetébe kerüljön 5) A cellák legalább 80 %-a egy magot vessen, az üres cellák aránya 5 % alatt legyen 6) A magok 80 %-a az elméleti tıtávolságtól max. 25 %-kal térhet el

32 Peremcellás vetıszerkezet (külsı feltöltéső) V=5-7 km/h

33 Peremcellás vetıszerkezet (belsı feltöltéső) V=7-9 km/h

34 Szalagos vetıelemes-stanhey Szalag cserélhetı ( lyuk mérete, kiosztása változik)

35 Merítıkanalas vetıelem Alsó helyzetben a kanál bele merül a magba, felsı helyzetben el fordul és a magot a csoroszlyába ejti. kanál Rázkódásra érzékeny! Zöldség magokhoz (kanalak cserélhetık)

36 Szorítóujjas vetıszerkezet szorítóújj forgó tárcsa Érzékeny a talajmegmunkálásra!

37 Szívórendszerő pneumatikus szemenkénti vetıszerkezet (SPC-4-6-8) Tárcsa átmérı: mm Lyukszám és méret mag függvényében változtatható Légszívás: kukoricánál vízoszlop cm cukorrépánál vízoszlop cm

38 Nyomórendszerő pneumatikus szemenkénti vetıszerkezet (Cyclo) KÖZPONTI DOBOS IH CYCLO: légsebsség=10-15 m/s, v. haladási=10-12 km/h, dob fordulat /min

39 Nyomórendszerő szemenkénti vetıszerkezet kúpcellás Mőködési elv: egy mag beszorul a többit kifújja Cella kerék átmérıje: 250 mm (kukorica, napraforgó 24 cella, szója 36 cella, cukorrépa 48 cella Légnyomás: kukorica, szója bar, napraforgó bar, cukorrépa bar

40 Vetıegységek változatai a; paralelogramma támasztókerékkel b, c; tandemkerekes d; paralelogramma tandemkerékkel e; húzószár sornyomó kerékkel

41 Cellás kerék kerületi sebessége és a haladási sebesség közötti arány A mag relatív sebessége nulla A mag relatív sebessége elıremutat

42 A vetıdob hajtása

43 John Deere vontatott szemenkénti vetıgép 12 soros, vákuumos magadagolás

44 John Deere vetıegység

45 John Deere: vetés-tömörítés Rugóterheléső tárcsás nyitócsoroszlyák Gumis V alakú takarókerék

46 3. Szórvavetıgépek Olyan magvak vetésére használják, amelyeket nem szükséges a talajba juttatni, illetve csekély mélységre kell vetni. A szórásuk nagyon egyenlıtlen. V: 5-7 km/h

47 4. Vetésellenırzı mőszerek Kimaradásnál fény és hang jelzés Vetımag számlálás csoroszlyánként + haladási sebesség = ha/tıszám
