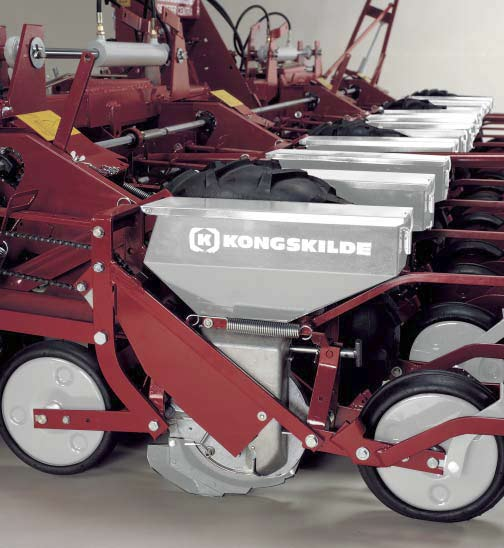

1 DEMETER CENTRA Mechanikus szemenkénti vetőgép Kongskilde Demeter Centra

2 Precizitás a vetési mélységben és a tőtávolságban A. vetőmag tartály B. cellás kerék C. kefe D. kidobó E. vetőcsoroszlya B A A Demeter Centra egy mechanikus szemenkénti vetőgép a prillírozott vetőmagokhoz. C A speciális formájú vetőcsoroszlyák a paralelogramma-tandem szerkezettel kombinálva biztosítják a vetőmag rendkívül pontos lerakását. Ezzel biztosított az optimális és egyenletes kikelés. D E A celláskerék belső feltöltése biztosítja a vetőmag jó és kíméletes feltöltését. A cellák közti távolság megfelel a szokásos tőtávolságoknak, mely által a celláskerék kerületi sebessége megfelel a menetsebességnek és a vetőmag pontosan a kívánt távolságban helyezi el. A Demeter Centra különböző munkaszélességekben, vagy merev, vagy hidraulikusan összecsukható kerettel szállítható. A mulchvetéshez speciális kiegészítő tartozékokkal szerelhetők fel a vetőelemek. Demeter Centra vetőrendszer A Demeter Centra adagoló egység részei a vetőmagtartály, egy ház és egy celláskerék. A vetőmag a vetőmagtartályból egy tölcséren keresztül jut el a celláskerék belsejébe. Ezért a mag nem sérülhet. A celláskeréknek 5 cellája van, mely a jó töltés biztosítása érdekében hosszú beömlő barázdákkal van ellátva. Egy kefe biztosítja, hogy csak mindig csak egy szem kerüljön minden cellába, és rugóterhelésű kidobó eredményezi a vetőmag kíméletes lerakását. A cellák száma és azok távolsága egymás közt biztosítják a vetőmag precíz lerakását 6 és 8 km/óra közti munkavégzési sebességeknél. Vetőmag tartály A 1 literes nagy vetőmag tartály egyszerűen feltölthető és az egység alján lévő fedél segítségével gyorsan is üríthető. A speciális szerkezet biztosítja azt, hogy csak nagyon csekély mennyiségű maradék maradjon vissza az egységben. A vetőmag tartály vízzáró és biztosan zárható. Vetőcsoroszlya A csoroszlya olyan formát kapott, hogy a távolság a szemek kilökésétől a barázdafenékig kisebb legyen, mint 40 mm. A kopásálló csoroszlya csúcsai cserélhetőek. A vetőcsoroszlya megnyitja a barázdát, az abban keletkező éles vájat azonnal megtartja a vetőmagot, úgyhogy a szemek mindig pontosan a vetőbarázdában vannak és egy későbbi sorlazítás rendkívüli pontossággal elvégezhető. Vetőmag tartály, 1 Liter, vízzáró zárással Tárcsás nyomjelző, közép- vagy nyomjelzés Rugóterheléses paralelogramma Vetőcsoroszlya cserélhető csúcsokkal

3 - 6 sor - T Típus - merev váz - manuális nyomjelző kezelés Vetőelem Minden vetőelem hosszú paralelogramma karral van a vázzal összekötve, ezzel biztosítva a vetőelemek optimális talajkövetését. A paralelogramma rugóterheléses. A mélységszabályozás a tandem szerkezettel történik, mely a csoroszlyát mindig a beállított vetésmélységben vezeti. Különböző tartozékok a vetőelem előtti és mögötti felszereléshez lehetővé teszik a vetőelem mindenféle talajviszonyhoz való igazodását. Direktvetésre is lehetőség van speciális, a vetőelem elé szerelhető felszereltségekkel. A vetőelem védelme és a vetőcsoroszlyák eltömődésének megakadályozása érdekében a paralelogramma támaszokkal felszerelt. Hajtómű A tőtávolság egyszerűen és gyorsan módosítható. Egy a nagy hajtókerék és a hajtótengely közé felszerelt hajtómű 4 különböző kapcsolási fokozat közti választást tesz lehetővé. Egy kar segítségével a kapcsolóegység görgőslánca leemelhető a lánckerékről, majd szerszám használata nélkül a lánctalpakkal új pozícióba tehető. Kisebb átmeneteknek köszönhetően a kívánt tőtávolsághoz mindig meg lehet találni a megfelelő beállítást. Mulchvetésfelszereltség - tisztítótárcsák Mulch vetéshez a mulch takaró eltereléséhez, a felület megtisztításához minden vetőelem elé dupla terelő tárcsa van szerelve. A mélység állítás fokozatmentesen végezhető egy nyomókerék segítségével. A terelőtárcsák rugóterhelésűek, és úgy állíthatók be, hogy a növényi maradványok talajmegmunkálás nélkül eltávolíthatók a vetőcsoroszlya előtti sávból. A paralelogramma mögött egy profil nyomókerék nyomja a vetőmagot a talaj vízvezető kapilláris rétegébe. Két rugóterheléses magtakaró tárcsa biztosítja az egyenletes betakarást és vele együtt a vetőmag egyenletes kelését. Hajtómű 4x6 fokozattal Hajtókerék, Tárcsás csoroszlya, rugóterheléses K típus, kézzel összecsukható

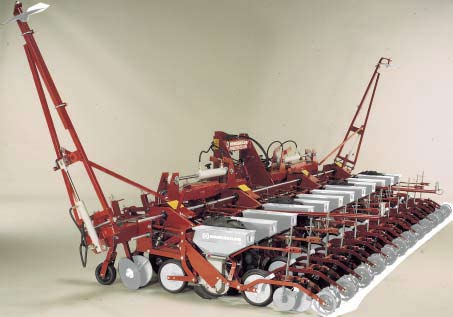

4 - 1 sor - M típus - párhuzamos becsukás - hidraulikus nyomjelző kezelés Váz A Demeter Centra számos eltérő sortávolsággal szállítható. Az egyes vetőelemek munkaszélesség szerint vagy merev vagy hidraulikusan összecsukható vázra szereltek. Minden 3 méternél szélesebb, merev vázhoz tartozékok rendelhetők a hosszanti szállításhoz. A hidraulikusan összecsukható vázak vertikális helyzetben felcsukhatók (HK típus) vagy párhuzamosan összecsukhatók (HKP típus). A hidraulikusan összecsukható modellek mind a középső kereten, mind a két oldalsó kereten rendelkeznek hajtóművel. Ezáltal biztosított a vetőmag egyenletes lerakása minden körülménynél. Granulátumszóró A granulátumszóróval a vetéssel egyidejűleg granulátum szórható a vetőbarázdábaan. A felszereltség alkalmas minden hagyományos granulátum típushoz. A nagyon pontos adagolás egy függőleges továbbító szalag és egy beállítható tolózár kombinációjával történik. A granulátumszórót a gép hajtókereke hajtja meg. Ezért a szántóföld szélén nem kerül sor vegyszer felesleges elszórására. A granulátumszóró minden tartálya két vetősorra két kifolyó nyílással szerelt. A tartály 1 literes. Vetőmonitor Rendelhetők berendezések a vetőtengely fordulatszámának ellenőrzésére. A monitor rendelkezik egy integrált elektronikus hektárszámlálóval is. Továbbá rendelhetőek olyan berendezések is, mellyel szimmetrikus vagy aszimmetrikus művelőnyom kapcsolás végezhető. Nyomjelzők A 6-soros modellek alapfelszereltségben tárcsás nyomjelzőkkel szereltek a manuális átkapcsoláshoz. A 1- és 18-soros modelleknek alapfelszereltségben hidraulikus a nyomjelzőjük, mely mind közép- mind keréknyom jelzésre beállíthatók. A nyomjelzők egy átkapcsoló szelep segítségével egyénileg kezelhető a vezetőkabinból. HKP típus: párhuzamos összecsukás. HK típus: Vertikális felcsukás Granulátumszóró sorra pontos adagolás A fel és lecsukás kezelése a nyomjelzővel együtt.

5 Vetőelemek - Típus áttekintés T típus T típus: Tandem szerkezet - rögterelő - Profil nyomó-/profil mélységhatároló kerék - magtakaró - egyengető F típus F típus: Ujjas nyomóhenger - rögterelő - magnyomókerék - magtakaró - ujjas nyomókerék M típus M típus: Mulch vető - rögterelő - Profil nyomó-/profil mélységhatároló kerék - tárcsás magtakaró - egyengető

6 Műszaki adatok Standard - Paralelogramma T típus - Hajtókerék, Tárcsás nyomjelző - Cellás kerék 5 cellával - Vetőmagtartály, 1 Liter - Hajtómű, 4x6 fokozat - Paralelogramma-támasz - Rugóterheléses paralelogramma Kiegészítő felszereltség - Ujjas nyomókerék vető nyomókerékkel (F típus) - Mulch vető felszereltség (M típus) - Nyomlazító készlet - Felszerelés hosszanti szállításhoz - nyomjelzők - Hektárszámláló - Granulátumszóró - Vetőmonitor - Világítás szett / figyelmeztető tábla Típus sorok száma sortávolság Váz Típusa kerekek száma Kerék típusa nyomjelzők hajtóművek száma munkaszélesség Szállítási szélesség Szállítási magasság Súly kg** T 6 6 merev Manuális T 1 1 merev * 1100 T 1 HK T 1 HKP 1 1 Vertikális felcsukás Párhuzamos felcsukás T merev * T 18 HK 18 Vertikális felcsukás *) hosszvontató berendezéssel **) A direkt felszereltségnél soronként 5 kg-gal nő súly Változtatások jogát fenntartjuk. Kongskilde Howard GmbH Zeller Str. D-6470 Michelstadt Deutschland Tel Fax mail@hd.kongskilde.com Importőr: Importőr: Vektor Holding Kft. Vektor-Holding Kft. Telephely: Tel.: / Győr, Tompa u. 1 Tel.: 96/50-700, fax: 96/ Telephely: 906 Győr, Tompa u. 1. Fax: 30-96/ info@vektor-mezogep.hu Web: HD/D/CENTRA/BRO/1003 Jannerup offset a/s
