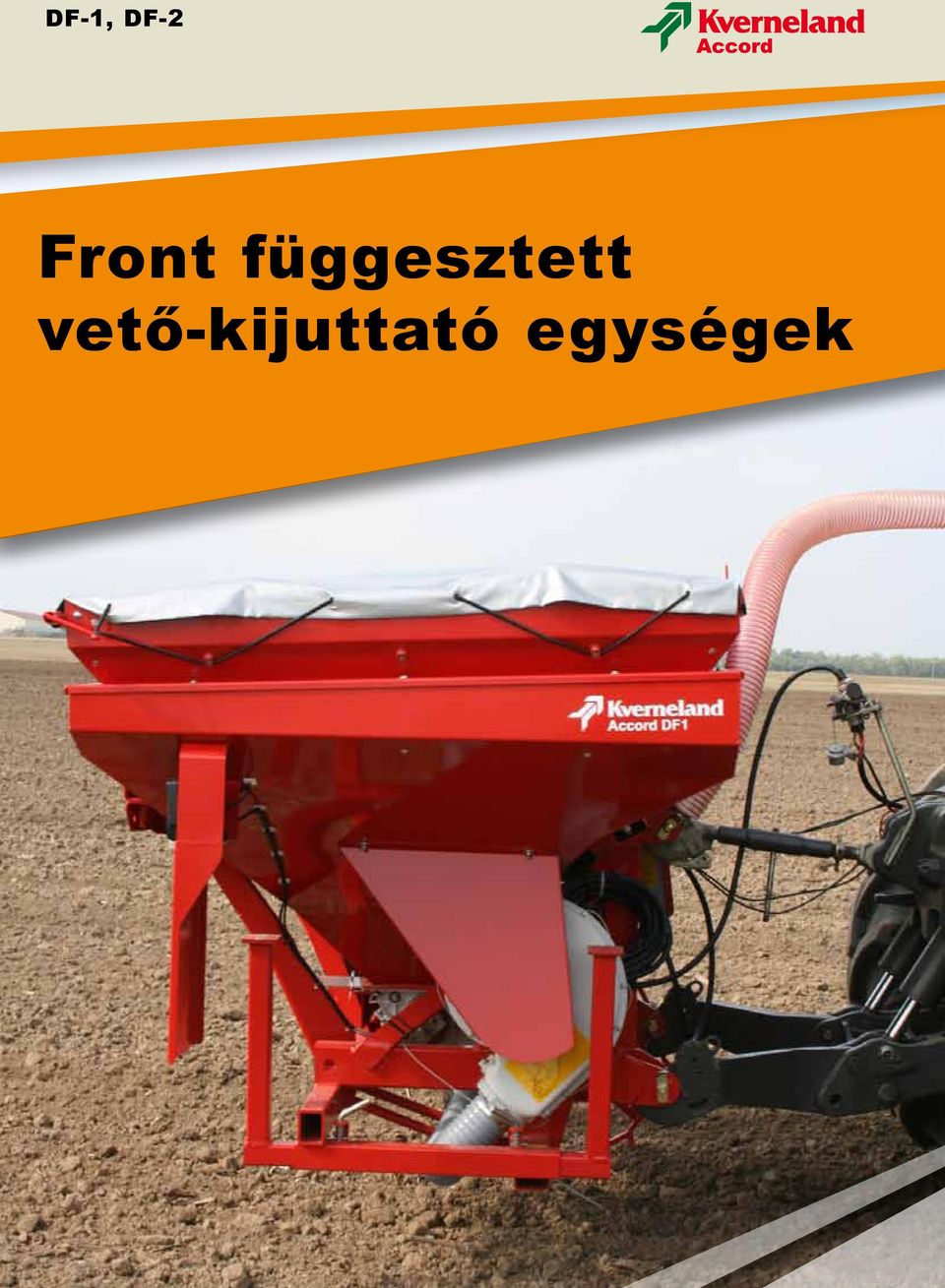

1 DF-1, DF-2 Front függesztett vető-kijuttató egységek

2 Kverneland Accord DF-1 Sokoldalú, ám mégis kompakt A Kverneland Accord DF-1 fronttartály építőkocka elvű gépfelépítése kiváló súlyeloszlást biztosít a traktor munkagép kapcsolatnak, a maximális egyensúly érdekében. A gépkapcsolat biztonságos közlekedést-, manőverezhetőképességet-, míg a vezetőnek zavartalan kilátást garantál a teljes erőgép-munkagép kapcsolat tekintetében. A Kverneland Accord DF-1 több, mint egy hagyományos vetőgép. Kiválóan használható gabonavetésre és szemenkénti vetéshez is. A szemenkénti vetésnél a front tartály egy speciális adagolószerkezettel és egy elosztó rendszerrel szerelt a sorműtrágyázás megvalósítása érdekében. Az alapkivitelű gép vetőmag/műtrágya tartálytérfogata liter. Ez 1700 literig növelhető opcionális tartálymagasító felszerelésével. A tartály nagy zsákból, homlokrakodóval, vagy feltöltő csigával is könnyedén tankolható. Könnyedén hozzáférhető, felcsukható feljáró lépcső opcionálisan rendelhető az esetleges kézi feltöltés esetén. Kiegészítésképpen a fronttartály kombinálható tömörítő gumikeréksorral, csökkentve így a traktor mellső tengelyére jutó terhelést. A Kverneland Accord DF-1 tartály adagoló rendszere a tartály alatt helyezkedik el és könnyedén hozzáférhető a gép elejéről. A nagyméretű leürítő csúszda közvetlenül az adagoló felett található, amely lehetővé teszi a tartály gyors kiürítését. Hidromotoros ventilátor hajtás opcióként rendelhető a front-kardán

3 Zavartalan kilátás a traktor kabinból Csoroszlyasín közvetlen kapcsolata a forgóborona hengervázához és opcionálisan rendelhető hidraulikus csoroszlyasín kiemelés DF-1 tartály szemenkénti vetésnél max. 8 sorig használható sorműtrágyázásra nélküli traktorokhoz. A DF-1 tartály minimális vonóerő igénye 80 KW. A csoroszlyasín egy speciális Kverneland függesztőszerkezettel kapcsolódik a talajmunkagépre. Ez teszi lehetővé a csoroszlyasín állandó mélységtartását. A gyors csatlakozós rendszerrel a forgóborona szóló munkagépként is használható. 3

4 Kverneland Accord DF-2 Maximális rugalmasság és egyensúly Csoroszlyasín gyorskapcsolós rendszere (minden Kverneland hengerhez csatlakoztatható) A Kverneland Accord DF-1 fronttartályhoz hasonlóan a DF-2 felépítése is hasonló építőkocka elven alapul és maximálisan kiegyenlíti a traktor tengelyek közötti súlyelosztását. A Kverneland Accord DF-1 tartály nagy testvére ikertartállyal és két adagolóval szerelt. Az adagoló hajtását körmös tarlóskerék látja el, amely a gép jobb oldalán található. Hidraulikus ventillátor hajtás és tarlóskerék kiemelés opcionális tételként rendelhető. A Kverneland Accord DF-2 tartálya 1650 liter műtrágya, vagy vetőmag befogadására alkalmas. Tartálymagasító felszerelésével 2200 literig bővíthető. Szemenkénti vetőgéppel kapcsoltan használva maximum 16 sort képes ellátni műtrágyával. A Kverneland Accord DF-2 minimális vonóerő igénye 130 KW és az ESA elektromos adagoló hajtással a Kverneland Accord DF-2 teljesen GPS kompatibilis. Az elektromos és a hidraulikus csatlakozók jól hozzáférhetők. A hidraulikus csukású, nyírócsapos biztosítású nyomjelzők közvetlenül a forgóboronára szereltek. A szelepek és elektronikák elhelyezése tiszta és átgondolt, ebből következően a gép kezelése és karbantarthatósága is nagyon egyszerű. 3.0m szállítási szélességre összecsukható. 4

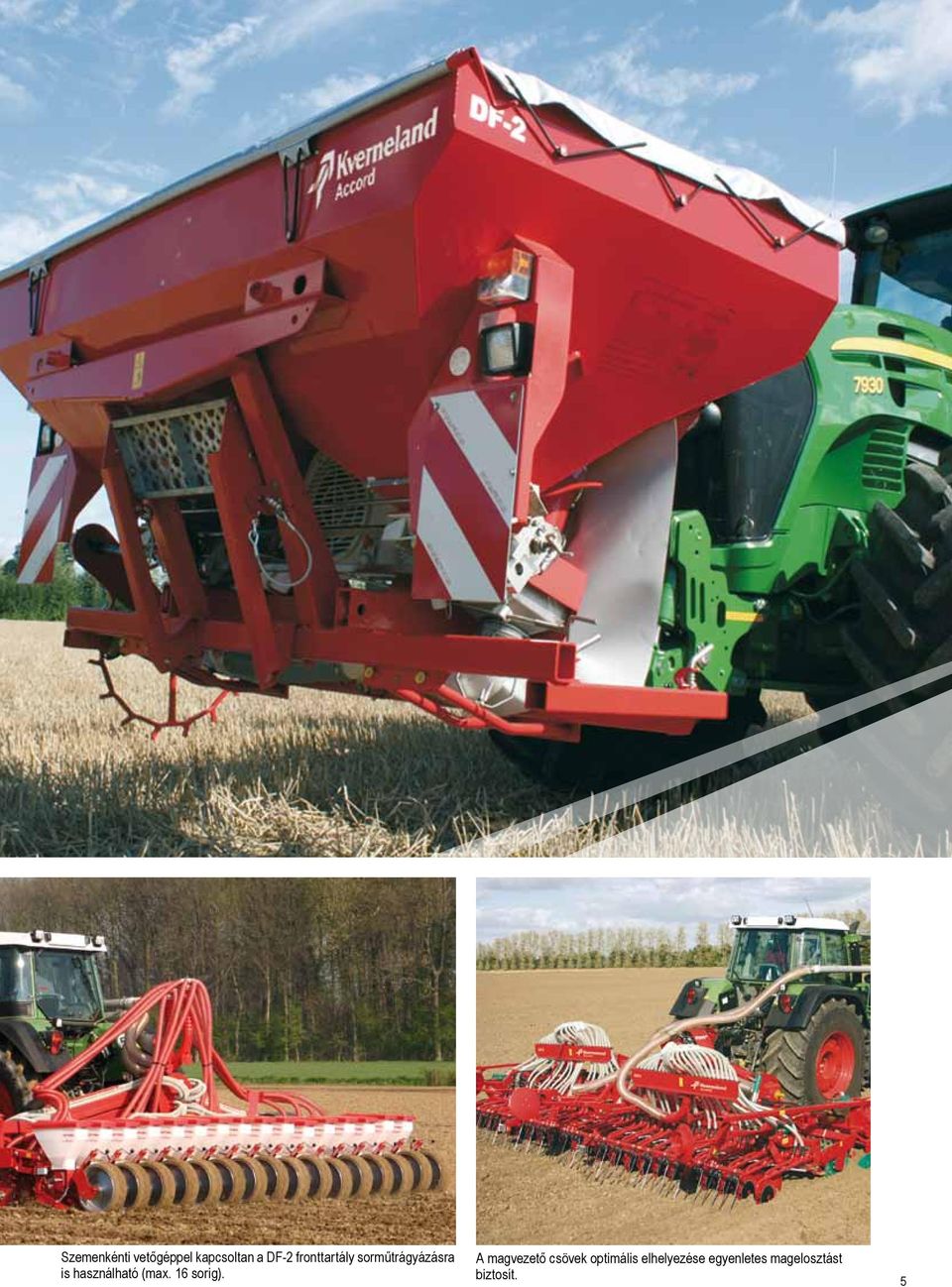

5 Szemenkénti vetőgéppel kapcsoltan a DF-2 fronttartály sorműtrágyázásra is használható (max. 16 sorig). A magvezető csövek optimális elhelyezése egyenletes magelosztást biztosít. 5

6 Elektronikák Kverneland Group Az ISOBUS társaság IsoMatch Tellus A következő generációs univerzális ISOBUS Terminál IsoMatch Tellus Két ISOBUS csatlakozás egy terminálon Sokrétű ergonómikus kialakítás ISOBUS gyorsleállító gomb (ICB) Az IsoMatch Tellus a legelső ISOBUS terminál a világon, amely képes két különböző gépet megjeleníteni és működtetni egy képernyőn, anélkül, hogy folyamatosan váltogatni kellene a menüket. Robosztus kialakítás, alumínium ház, ergonómikus gumi markolat FGS művelőút automatika Az FGS művelőút automatika a különböző előre beprogramozott művelőút ritmusok kiválasztásában segít. Működés közben a menetszámot és a sorelzáró szelepek állapotát LED lámpák jelzik a vezérlődoboz felső sorában. A rendszernek van egy felülíró funkciója, amely megengedi a menetszám korrigálást esetleges nyomjelző váltás esetén. (villanyoszlop) Az FGS kezelődoboz tartályszintjelzővel és feszültség visszajelzővel is rendelkezik. Signus Elektromos etésellenőrző A Signus elektromos vetésellenőrző monitor széleskörű információkat szolgáltat a kezelő számára, egyszerű a belépés a menükbe és a különböző funkciók vezérlése és ellenőrzése is könnyedén elvégezhető. A Signus elektromos vetésellenőrző kijelzőjén pontosan figyelemmel követhetjük az éppen aktuális művelőút-ritmust, amelyen később a műtrágyázáskor, vagy permetezéskor haladni fogunk. Továbbá a Signus sok más egyéb funkciót is kínál pl.: különleges művelőút-ritmusok kialakítása, vetőmagmennyiség állítása menet közben, ventillátor fordulatszám ellenőrzés, stb. amelyek könnyedén beállíthatók a kívánt értékre és munka közben gyorsan lehívhatók. Focus 2 Elektromos vetésellenőrző egység A Kverneland Focus 2 terminál a TELLUS terminál olcsóbb verziója. Fekete-fehér kijelzője van, minden funkciója megegyezik a TELLUSéval, de nem teljesen ISOBUS kompatibilis. A Focus 2 terminállal Ön a Kverneland Csoport összes ISOBUS kompatibilis munkagépét tudja vezérelni. Flow-Check Soronkénti vetésellenőrzés 6 A pneumatikus gabonavetőgépekhez a Kverneland Csoport kiegészítőként soronkénti vetésellenőrzést kínál. Ez a gép monitorjától független elektromos rendszer, amely folyamatosan figyeli az elosztó-fedélből kilépő vetőcsöveken áramló vetőmagokat és automatikusan, azonnal jelzi ha valahol torlódást, vagy hiányt észlel. A kijelző megjeleníti a hibás vetőcsövet, így a probléma gyorsan lokalizálható és elhárítható. A rendszer mindenféle vetőmag ellenőrzésére alkalmas (repce, lucerna is) és utólagosan is felszerelhető minden pneumatikus vetőgépre.

7 Műszaki adatok Géptípus DF-1 DF-2 Tartálytérfogat (l) Tartálymagasító m(550) m(550) Csukható tartályfedél Mech. ventillátor hajtás /min Mech. ventillátor hajtás 540 1/min - - Hidraulikus ventillátor hajtás m m Hidraulikus nyomjelző (egyes működésű) - - Hidraulikus csukható nyomjelző m m Magadagolók száma 1 2 Aprómag adagolás Vetőmagmennyiség kg/ha Mechanikus hektárszámláló m m Féloldali lezárás - m(csak tartály) FGS művelőút automatika - - Signus művelőút automatika m m ESA IsoMatch Tellus/Focus2 m m Kelés-előtti nyomjelző m m CX tárcsás csoroszlya m m CX-Ultra tárcsás csoroszlya tömörítő kerékkel - - Tömörítő kerék a CX csoroszlyához m m Központi csoroszlyanyomás állítás orsóval Hidraulikus csoroszlyanyomás állítás m m S-magtakaró borona (8mm/10mm) m m Feljáró lépcső/zsákoló padozat m(csak tartály) m(csak tartály) Felcsukható padozat - - Csoroszlyasín kiemelés m m Szóló használat - - CBS rendszer Közúti világítás m m Súly (kg) Munkaszélesség (m) 3,0 3,5 4,0 4,5 5,0 6,0 Csoroszlyák száma Alapkivitel m Opciónalis Ehhez a modellhez nem elérhető Műszaki adatokban a változás jogát fenntartjuk. Ebben a prospektusban található információk általános adatok és több országban kerülnek terjesztésre. Az előforduló pontatlanságokból, hibákból vagy a kihagyásokból keletkező félretájékoztatás nem képezhet semmiféle igényt a Kverneland Grouppal szemben. A modellek, felszerelések és opciós kiegészítők elérhetősége különbözhet országonként. Vegye fel a kapcsolatot az illetékes helyi kereskedőjével. A Kverneland Group fenntartja a jogot az értesítés nélküli változtatásra. Néhány részlet jobb bemutatása, illusztrálása érdekében, egyes biztonsági elemek eltávolításra kerülhetnek. A sérülések elkerülése érdekében, soha ne távolítsa el a biztonsági védőelemeket, eszközöket. Ha a biztonsági eszközök eltávolítása szükséges, pl.: karbantartás céljából, vegye fel a kapcsolatot a megfelelő segítség vagy szakmai tanácsadás érdekében az illetékes kereskedővel. Kverneland Group Soest GmbH

8 Kverneland Group A Kverneland Group a világ egyik vezető nemzetközi mezőgazdasági gépgyártója és szállítója. Az innovációra történő folyamatos törekvés, egy egyedülálló, csúcsminőségű, széles termékskála kínálatot tesz lehetővé. A Kverneland Group kiterjedt rendszereket és megoldásokat kínál a professzionális gazdálkodó közösségek számára. A kínálat a talajművelés, vetés, növényápolás és a szálastakarmány területét fedi le. Eredeti alkatrészek A Kverneland Group által forgalmazott alkatrészek megbízható, biztonságos, optimális gépüzemelést - és hosszú élettartamot garantálnak. A tartósan magas minőséget újabb és újabb gyártási eljárásokkal és szabadalmaztatott technológiákkal érjük el a gyártmányfejlesztés minden területén. Kverneland Group kiváló és magas szintű kereskedő hálózata segíti Önt műszaki információkkal, szervíz szolgáltatással és eredeti alkatrészekkel. A kereskedőink kiszolgálása érdekében csak és kizárólag kiváló minőségű alkatrészeket és hatékony alkatrész-ellátást biztosítunk az egész világon. Kverneland Group Hungária Kft. HU-5008 Szolnok Karinthy út 63. Tel.: Fax: info@kvernelandgroup.hu HU-09/2011
