RV Változó kamrás bálázók

Átírás

1 RV Változó kamrás bálázók

2 Költséghatékony megoldás Alakhelyes bálák 2

3 Előnyök 2.0 és 2.2m széles rendfelszedő kis átmérővel, a nagy teljesítmény érdekében Ujjas továbbító, rotoros továbbító egység Drop Floor rendszer az eltömődés elhárítására 3 különböző tömörségi szint a bálán belül, mely a traktorkabinból állítható be Egyszerű és gyors hálócsere Egyszerű kezelhetőség a Focus kezelőegységről Vicon RV 4116 és RV A nyereséges bálázók A Vicon új generációs változókamrás bálázói, magukban hordozzák mind azt a tudásmennyiséget, melyet a Vicon szerzett több éven keresztül a bálázók piacán. Szavatolja az Ön számára a megbízható munkavégzést a legkeményebb munkakörülményekközött is. RF_3120 A Vicon RV 4116 és 4118 nagy hatékonyságú változókamrás bálázói a költséghatékonyságra és a nyaereséges bálázásra lettek tervezve. Fejlesztésének további szempontjai az egyszerű használhatóság és a nagy teljesítmény szenázsban, szénában és szalmában egyaránt. Mindkét bálázó seregnyi újítást tartalmaz, beleértve a bálakamra szabályozhatóságát, amellyel 3 különböző tömörségi zóna állítható elő a bálában. RF_3120 RF_3200 RF_3120 RF_3200 RF_3120 RF_3200 RV_4116 RV 4116F Bála átmérő: 1.2 x m Továbbító egység: Ujjas Kötözés: Madzag, háló és vegyes kötözés RF_3200 RV_4116 RV_4116 RV_4118 RV 4116R Bála átmérő: 1.2 x m Továbbító egység: SuperFeed rotor Kötözés: Madzag, háló és vegyes kötözés RV_4116 RV_4118 RV_4118 RV_4216 RV 4118F Bála átmérő: 1.2 x m Továbbító egység: Ujjas Kötözés: Madzag, háló és vegyes kötözés RV_4216 RV_4118 RV_4216 RV_4220 RV 4118R Bála átmérő: 1.2 x m Továbbító egység: SuperFeed rotor Kötözés: Madzag, háló és vegyes kötözés RV_4216 RV_4220 RV_4220 RV_4220 3

4 4 Szedje fel Viconnal

5 Előnyök Kis átmérőjű rendfelszedő kialakítás 2.0 or 2.2m-es rendfelszedő A görgős rendleszorító alapfelszerelés a SuperFeed rotorral ellátott gépeken Mindkét oldal vezérlőpályával van ellátva Keskeny szállítási szélesség A nagy teljesítményű 2.0 és 2.2m Az újonnan fejlesztett Vicon rendfelszedő kitűnő rendfelszedő teljesítményt nyújt Önnek, még a legapróbb terményt is felszedi, köszönhetően a kis átmérőjének. Tervezésnél a nagy teljesítmény és a nagy áteresztőképesség mellett az egyenletes termény áram volt a fő szempont. A görgős terményleszorító előtömöríti a terményt, és segíti annak kamrába jutását. Keskeny szállítási szélesség A 2.2m-es munkaszélesség ellenére az RV 4116 és RV 4118 szállítási szélessége pusztán csak a szállító kerék méretétől függ, köszönhetően a rendfelszedő meghajtás innovatí kialakításának, ugyanis a meghajtás a rendfelszedőn belül található, mndkét oldalon. Az egyedülálló megoldásnak köszönhetően nem kell leszerelni a rendfelszedő támkereket szállításhoz, ezzel is csökkentve az állásidők hosszát a munkálatok között. A nagy átmérőjű termény leszorító görgő előtömöríti a terményt, ezzel is segítve a termény áramlását a bálakamrába. Továbbá egyenletes terményáramlást tesz lehetővé, ami lecsökkenti az eltömődés valószínűségét, és megnöveli a bemenő kapacitást. Könnyen beállítható támkerekek. Az egyedülálló rendfelszedő meghajtás lehetővé teszi, hogy a rendfelszedő kerekek, a bálázó teljes szélességén belül maradjon, ezért szállításkor nem szükséges azok eltávolítása. 5

6 Ujjas továbbító vagy SuperFeed rotor RV 4116F and RV 4118F: Ujjas továbbító egység a nagy kapacitás érdekében Az F változatú bálázók a költséghatékony ujjas továbbító rendszerrel vannak ellátva. Ez biztosítja a bálakamra direkt feltöltését, a kialakításból adódó széles torok részen keresztül, szinte korlátlanul jut a termény a kamrába, ami gyors és biztos bálakezdést eredményez. Továbbá a rendszer kevesebb káros rezgést bocsát ki, valamint kisebb a teljesítmény igénye is. A bálázó rendleszorító lemezzel van szerelve mely vastag, alaktalan rendek esetén is biztosítja az egyenletes termény áramot. 6

7 Előnyök Nagy kapacitású SuperFeed rotor az RV 4116R és 4118R modelleken Költséghatékony ujjas továbbító az RV 4116F és 4118F medelleken Drop Floor az eltömődés eltávolító rendszer ( csak a SuperFeed változatnál) Drop Floor az eltömődés egyszerű elhárítása érdekében Az új Vicon Drop Floor rendszer képessé teszi a kezelőt arra, hogy az eltömődéseltávolítását a traktorkabinból végezze el, termény veszteség nélkül. Eressze le a fenéklemezt, hogy mentesítse az eltömődéstől a rotort, kapcsolja be a TLT-t, hogy az eltömődött anyag a kamrába jusson, amjd zárja a fenéklemezt, hogy folytathassa a bálázást. A drop floor jó hozzáférést biztosít a kések ellenőrzéséhez, cseréjéhez. SuperFeed Rotor a végső kapacitás Valóban lenyűgöző beviteli kapacitás érhető el a SuperFeed rotorral, bármely termény típust könnyedén lekezel, körülményektől függetlenül. A SuperFeed rotor a nagy kapacitás biztosítéka 7

8 Alakhelyes, tömör bálák laza bálamaggal Előválasztható bála tömörség minden zónában: mag, közép, külső Átmérő 1 Átmérő 2 Átmérő 3 Az átmérő (D) és nyomás (P) 3 fokozatban állítható a vezérlőegységről 8

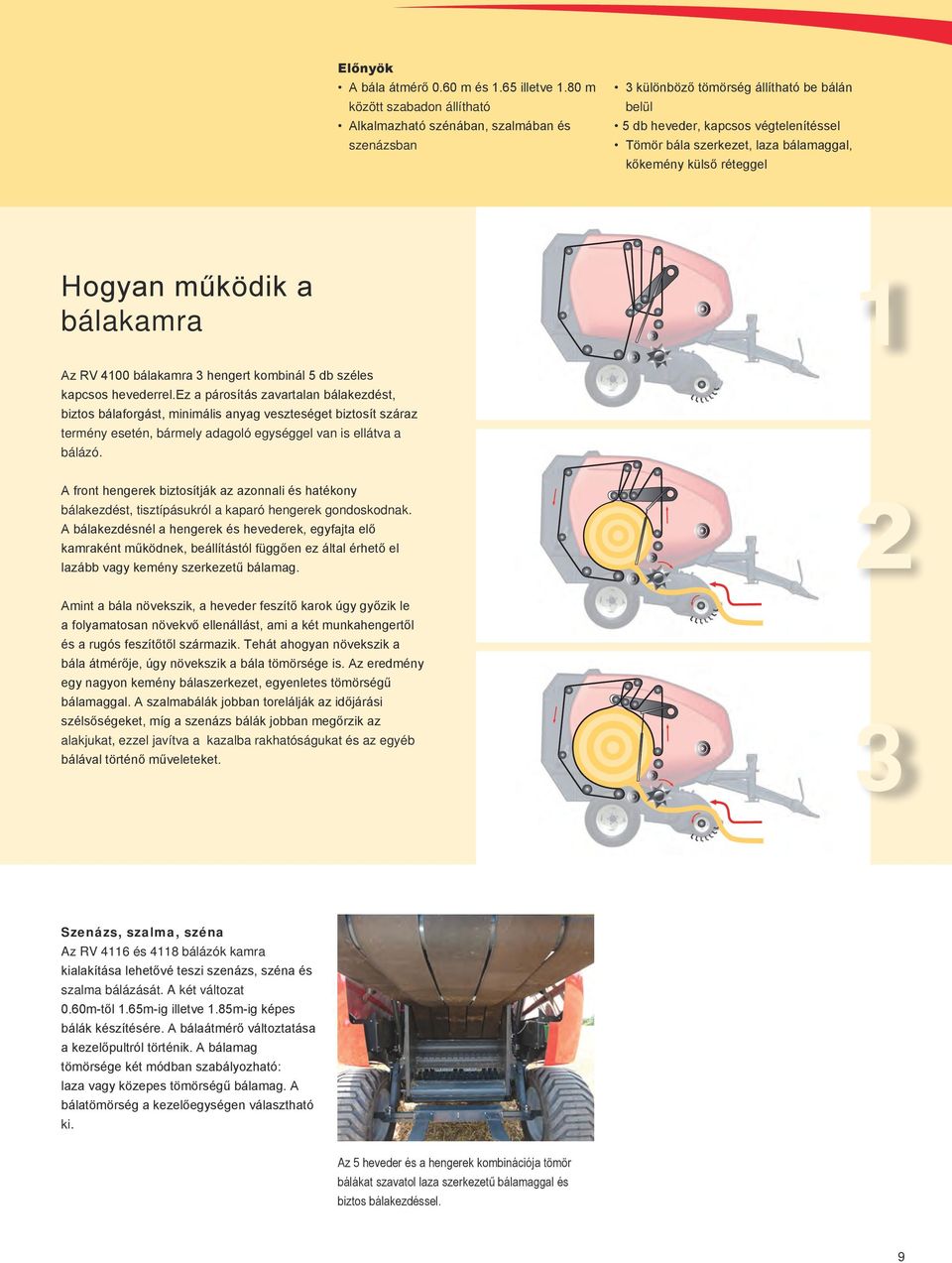

9 Előnyök A bála átmérő 0.60 m és 1.65 illetve 1.80 m között szabadon állítható Alkalmazható szénában, szalmában és szenázsban 3 különböző tömörség állítható be bálán belül 5 db heveder, kapcsos végtelenítéssel Tömör bála szerkezet, laza bálamaggal, kőkemény külső réteggel Hogyan működik a bálakamra 1 Az RV 4100 bálakamra 3 hengert kombinál 5 db széles kapcsos hevederrel.ez a párosítás zavartalan bálakezdést, biztos bálaforgást, minimális anyag veszteséget biztosít száraz termény esetén, bármely adagoló egységgel van is ellátva a bálázó. A front hengerek biztosítják az azonnali és hatékony bálakezdést, tisztípásukról a kaparó hengerek gondoskodnak. A bálakezdésnél a hengerek és hevederek, egyfajta elő kamraként működnek, beállítástól függően ez által érhető el lazább vagy kemény szerkezetű bálamag. Amint a bála növekszik, a heveder feszítő karok úgy győzik le a folyamatosan növekvő ellenállást, ami a két munkahengertől és a rugós feszítőtől származik. Tehát ahogyan növekszik a bála átmérője, úgy növekszik a bála tömörsége is. Az eredmény egy nagyon kemény bálaszerkezet, egyenletes tömörségű bálamaggal. A szalmabálák jobban torelálják az időjárási szélsőségeket, míg a szenázs bálák jobban megőrzik az alakjukat, ezzel javítva a kazalba rakhatóságukat és az egyéb bálával történő műveleteket. 2 3 Szenázs, szalma, széna Az RV 4116 és 4118 bálázók kamra kialakítása lehetővé teszi szenázs, széna és szalma bálázását. A két változat 0.60m-től 1.65m-ig illetve 1.85m-ig képes bálák készítésére. A bálaátmérő változtatása a kezelőpultról történik. A bálamag tömörsége két módban szabályozható: laza vagy közepes tömörségű bálamag. A bálatömörség a kezelőegységen választható ki. Az 5 heveder és a hengerek kombinációja tömör bálákat szavatol laza szerkezetű bálamaggal és biztos bálakezdéssel. 9

10 Gyors és hatékony madzag és háló kötözés Nagyszerű bálák - Időről időre Ön biztos lehet abban, hogy tökéletes bálákat hagy maga után a földön minden alaklommal, amikor befejezte a munkálatokat. Legyen szó akár madzag akár hálókötözőről, a Vicon kötöző egységei minden esetben szorosan kötik meg a bálákat, ezzel könnyítve meg a tárolást és a bálák kezelését. Mindkét szélen egyszerre indul a madzag A madzag egyenletesen oszlik meg a bálán A bála középső részén keletkező átfedés eredményeként nem lazul fel a kötözés Madzagkötözés Az automatakötöző a dupla madzagos adagolással, mely egyszerre köti a bála mindkét oldalát, a kötözési időt minimálisra csökkenti. A bála közepén a nagy átfedésnek köszönhetően nem lazul fel a madzag a kötözési ciklus végén. A rendszer teljes mértékben programozható, hogy Ön mindig a legmegfelelőbb kötözési módot választhassa ki. Dupla csöves madzagadagolás, a gyors kötözés érdekében Jól hozzáférhető madzag és háló tároló, a hosszú munkanapokra 10

11 Háló kötözés A speciálisan kiszélesített háló adagoló csatorna lehetővé teszi az extra széles háló alkalmazását is, ami által a háló túlnyúlik a bála sarkain. Az alacsony rakodási magasság és az egyszerű befűzés minimális időt vesz el a bálázástól. A 3 tekercs háló befogadására alkalmas tároló, a biztonságot jelenti az Ön számára és nem kell azon aggódnia, hogy kifogy a háló a hosszú munkanapokon. A hálókötöző egység lehetővé teszi, hogy a háló túlnyúljon a bála sarkain.az 1.30m széles háló szélesebb a bálakamránál, így biztosított a túlnyúlás az 1.20m széles bála sarkain. Az eredmény egy tömör, alakhelyes és szorosan bekötött bála. A hálótekercs jól látható a traktorkabinból, így a kötözés menete is nyomon követhető 11

12 12 A kezelő egység segíti Önt a feladatokra Fókuszálni

13 A Focus Kezelő Egység A Vicon Focus kezelőegység könnyen tanulható és intuitív elrendezésű, mind a mellett a funkcionalitásra és az egyszerű használhatóságra törekszik. Univerzalitását tovább fokozza, hogy más, egyéb Kverneland gép is üzemeltethető általa. A Focus kezelőegység által minden funkció vezérelhető a traktorkabinból, és mind ezt kijelzi a nagy és jól áttekinthető digitális kijelzőn. A Focus terminál ellenőrzi és vezérli az összes szükséges funkciót, valamint az összes fontos paraméter és információ egy pillantással átlátható. A kezelő egység természetesen a kötözést is automatikusan vezérli, a kezelő beavatkozása nélkül. A következő funkciók vezérelhetőek, olvashatóak le a Focus kezelőegységről: Bála átmérő Tömörség és laza bálamag beállítás Pillanatnyi bála átmérő Bála képződés folyamata, miáltal a kezelő korrigálhatja a rendben történő haladás irányát, az optimális bálaforma kialakulásának érdekében Madzag vagy háló kötözés kiválasztása Madzag és háló kötöző beállítása: háló réteg száma, madzag mennyisége (a széleken, középen és e kettő között) Kötözési információ, kötözés közben Manuális vagy automatikus kötözési mód Bálaszámláló, mely 40 földterület adatait képes tárolni Hidraulikus funkció kiválasztása a rendfelszedő, a kések és a drop floor funkció között 13

14 Robosztus Hajtáslánc A főbb meghajtó láncok 1 1/4 méretűek a hosszú élettartam és a minimális karbantartás érdekében. Az automatikus lánckenés alapfelszereltség az RV 4116 és 4118-as bálázókon. A lánckenés minden kamra zárásakor aktiválódik. A Super Feed modell széles szögkitérésű biztonsági kardántengellyel van ellátva. Az ujjas továbbító rendszer nyírócsavarral biztosított. Opciók Több féle kerékméret áll rendelkezésre, illeszkedve a különböző talajviszonyokhoz Bálakigurító, hogy ne kelljen a bála elkészülte után visszatolatni Hidraulikus vagy légfék 14

15 Műszaki adatok Modell RV 4116F RV 4116R RV 4118F RV 4118R Súly és méretek Hossz (m) Szélesség (m) Magasság (m) Súly (kg) Bála kamra Átmérő min. (m) Átmérő max. (m) Szélesség (m) Kamra kialakítás 5 heveder + 3 henger 5 heveder + 3 henger 5 heveder + 3 henger 5 heveder + 3 henger Hevederek (db/mm) 5/200 5/200 5/200 5/200 Kapcsos hevederek Bála kigurító o o o o Rendfelszedő Munkaszélesség (cm) Ujjtartó tengelyek száma Ujjak távolsága (mm) Rövid termény felszerelés Rendleszorító lemez Rendleszorító görgő Rendleszorító lemez Rendleszorító görgő Pneumatikus támkerék Termény továbbító Ujjas - - SuperFeed rotor - - Drop floor - - Hajtáslánc 1 1/4 láncok Széles szögkitérésű kardántengely Nyírócsavaros védelem - - Biztonsági tengelykapcsoló o o Kötözés madzag (dupla) / Kapacitás (m) Háló / Kapacitás (m) o o o o Háló & Madzag / Kapacitás (m) o o o o Vezérlés Focus kezelőegység Hidraulika 1SA+1DA 1SA+1DA 1SA+1DA 1SA+1DA Kerekek és tengelyek 11.5/ /55-17 o o 19.0/45-17 o o o o 500/ Hidraulikus fékek Légfék Egyéb Vonórúd TLT fordulatszám (1/min) Minimális teljesítmény igény (KW/LE) 38/55 45/64 45/64 52/70 = Alapfelszereltség o = Opció - = Nem lehetséges Ebben a prospektusban található információk általános adatok és több országban kerülnek terjesztésre. Az előforduló pontatlanságokból, hibákból vagy a kihagyásokból keletkező félretájékoztatás nem képezhet semmiféle igényt a Kverneland Grouppal szemben. A modellek, felszerelések és opciós kiegészítőkelérhetősége különbözhet országonként. Vegye fel a kapcsolatot az illetékes helyi kereskedőjével. A Kverneland Group fenntartja a jogot az értesítés nélküli változtatásra. Néhány részlet jobb bemutatása, illusztrálása érdekében, egyes biztonsági elemek eltávolításra kerülhetnek. A sérülések elkerülése érdekében, soha ne távolítsa el a biztonsági védőelemeket, eszközöket. Ha a biztonsági eszközök eltávolítása szükséges, pl.: karbantartás céljából, vegye fel a kapcsolatot a megfelelő segítség vagy szakmai tanácsadás érdekében az illetékes kereskedővel. Kverneland Group Kerteminde AS 15

16 Kverneland Group A Kverneland Group a világ egyik vezető nemzetközi mezőgazdasági gépgyártója és szállítója. Az innovációra történő folyamatos törekvés, egy egyedülálló, csúcsminőségű, széles termékskála kínálatot tesz lehetővé. A Kverneland Group kiterjedt rendszereket és megoldásokat kínál a professzionális gazdálkodó közösségek számára. A kínálat a talajművelés, vetés, növényápolás és a szálastakarmány területét fedi le. Nagy teljesítmény és megbízhatóság Tanácsot adunk, ellátjuk információval, biztosítjuk a hatékony szervíz szolgáltatást - mindezek kereskedőink és jómagunk feladatai közé tartoznak a dolgos munkanapokban. Hisszük, hogy ez a mi felelősségünk. Az Ön elégedettsége az elsődleges a számunkra. Kverneland Group Hungária Kft. HU-5008 Szolnok Karinthy u. 63. Tel.: Fax: info@kvernelandgroup.hu
