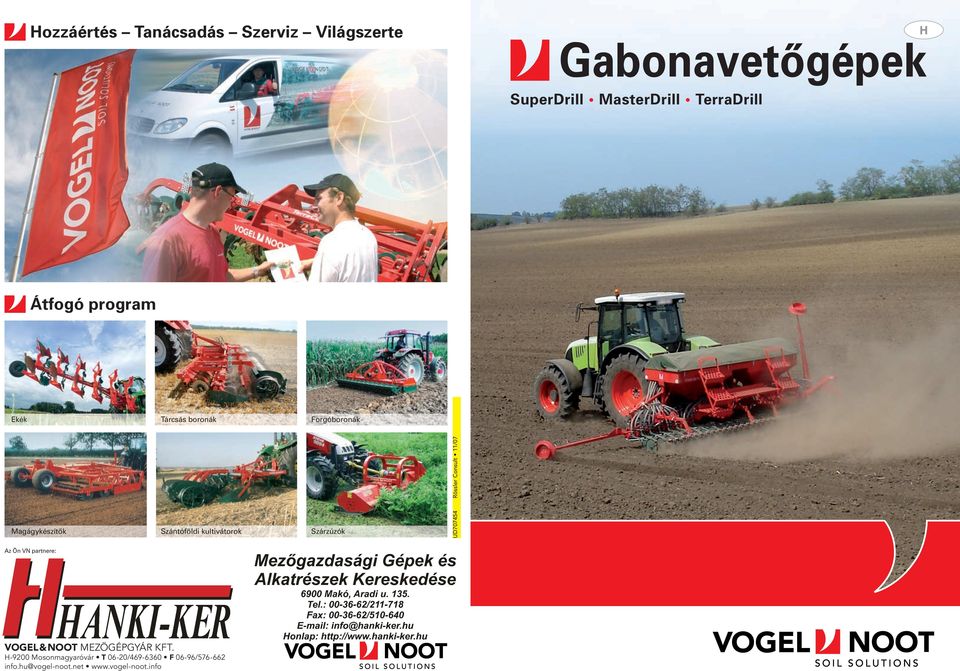

1 Hozzáértés Tanácsadás Szerviz Világszerte H Gabonavetőgépek SuperDrill MasterDrill TerraDrill Átfogó program Tárcsás boronák Forgóboronák Magágykészítők Szántóföldi kultivátorok Szárzúzók Az Ön VN partnere: VOGEL&NOOT MEZÖGÉPGYÁR KFT. H-9200 Mosonmagyaróvár T 06-20/ F 06-96/ info.hu@vogel-noot.net UD Rössler Consult 11/07 Ekék

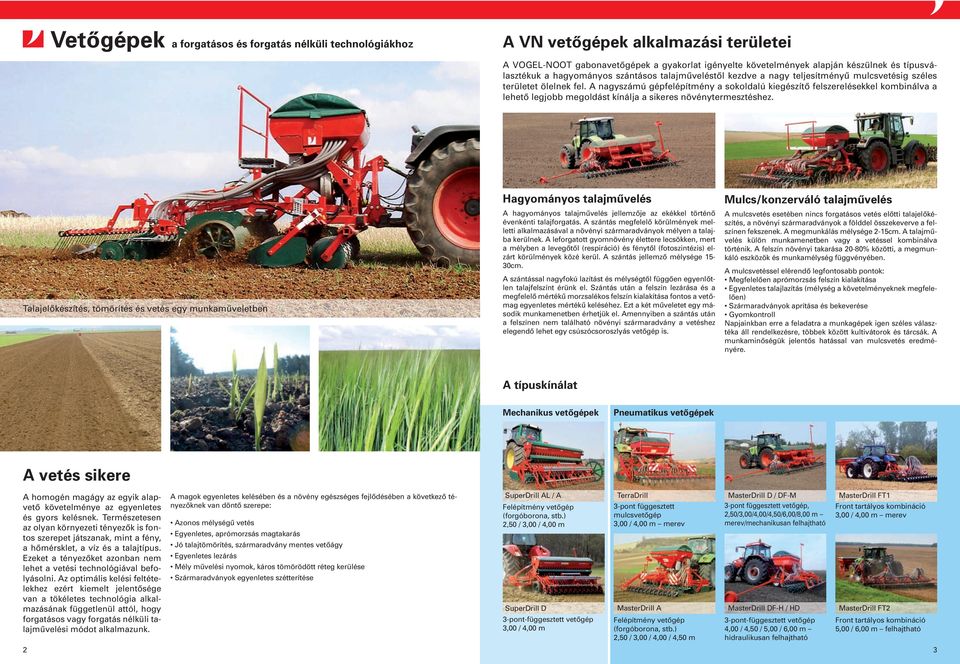

2 Vetőgépek a forgatásos és forgatás nélküli technológiákhoz A VN vetőgépek alkalmazási területei A VOGEL-NOOT gabonavetőgépek a gyakorlat igényelte követelmények alapján készülnek és típusválasztékuk a hagyományos szántásos talajműveléstől kezdve a nagy teljesítményű mulcsvetésig széles területet ölelnek fel. A nagyszámú gépfelépítmény a sokoldalú kiegészítő felszerelésekkel kombinálva a lehető legjobb megoldást kínálja a sikeres növénytermesztéshez. Talajelőkészítés, tömörítés és vetés egy munkaműveletben Hagyományos talajművelés A hagyományos talajművelés jellemzője az ekékkel történő évenkénti talajforgatás. A szántás megfelelő körülmények melletti alkalmazásával a növényi szármaradványok mélyen a talajba kerülnek. A leforgatott gyomnövény élettere lecsökken, mert a mélyben a levegőtől (respiráció) és fénytől (fotoszintézis) elzárt körülmények közé kerül. A szántás jellemző mélysége 15-30cm. A szántással nagyfokú lazítást és mélységtől függően egyenlőtlen talajfelszínt érünk el. Szántás után a felszín lezárása és a megfelelő mértékű morzsalékos felszín kialakítása fontos a vetőmag egyenletes mértékű keléséhez. Ezt a két műveletet egy második munkamenetben érhetjük el. Amennyiben a szántás után a felszínen nem található növényi szármaradvány a vetéshez elegendő lehet egy csúszócsoroszlyás vetőgép is. Mulcs/konzerváló talajművelés A mulcsvetés esetében nincs forgatásos vetés előtti talajelőkészítés, a növényi szármaradványok a földdel összekeverve a felszínen fekszenek. A megmunkálás mélysége 2-15cm. A talajművelés külön munkamenetben vagy a vetéssel kombinálva történik. A felszín növényi takarása 20-80% közötti, a megmunkáló eszközök és munkamélység függvényében. A mulcsvetéssel elérendő legfontosabb pontok: Megfelelően aprómorzsás felszín kialakítása Egyenletes talajlazítás (mélység a követelményeknek megfelelően) Szármaradványok aprítása és bekeverése Gyomkontroll Napjainkban erre a feladatra a munkagépek igen széles választéka áll rendelkezésre, többek között kultivátorok és tárcsák. A munkaminőségük jelentős hatással van mulcsvetés eredményére. A típuskínálat Mechanikus vetőgépek Pneumatikus vetőgépek A vetés sikere A homogén magágy az egyik alapvető követelménye az egyenletes és gyors kelésnek. Természetesen az olyan környezeti tényezők is fontos szerepet játszanak, mint a fény, a hőmérsklet, a víz és a talajtípus. Ezeket a tényezőket azonban nem lehet a vetési technológiával befolyásolni. Az optimális kelési feltételekhez ezért kiemelt jelentősége van a tökéletes technológia alkalmazásának függetlenül attól, hogy forgatásos vagy forgatás nélküli talajművelési módot alkalmazunk. A magok egyenletes kelésében és a növény egészséges fejlődésében a következő tényezőknek van döntő szerepe: Azonos mélységű vetés Egyenletes, aprómorzsás magtakarás Jó talajtömörítés, szármaradvány mentes vetőágy Egyenletes lezárás Mély művelési nyomok, káros tömörödött réteg kerülése Szármaradványok egyenletes szétterítése SuperDrill AL / A Felépítmény vetőgép (forgóborona, stb.) 2,50 / 3,00 / 4,00 m 3-pont-függesztett vetőgép 3,00 / 4,00 m TerraDrill MasterDrill D / DF-M MasterDrill FT1 3-pont függesztett mulcsvetőgép 3,00 / 4,00 m merev 3-pont függesztett vetőgép, 2,50/3,00/4,00/4,50/6,00/8,00 m merev/mechanikusan felhajtható Front tartályos kombináció 3,00 / 4,00 m merev SuperDrill D MasterDrill A MasterDrill DF-H / HD MasterDrill FT2 Felépítmény vetőgép (forgóborona, stb.) 2,50 / 3,00 / 4,00 / 4,50 m 3-pont-függesztett vetőgép 4,00 / 4,50 / 5,00 / 6,00 m hidraulikusan felhajtható Front tartályos kombináció 5,00 / 6,00 m felhajtható 2 3

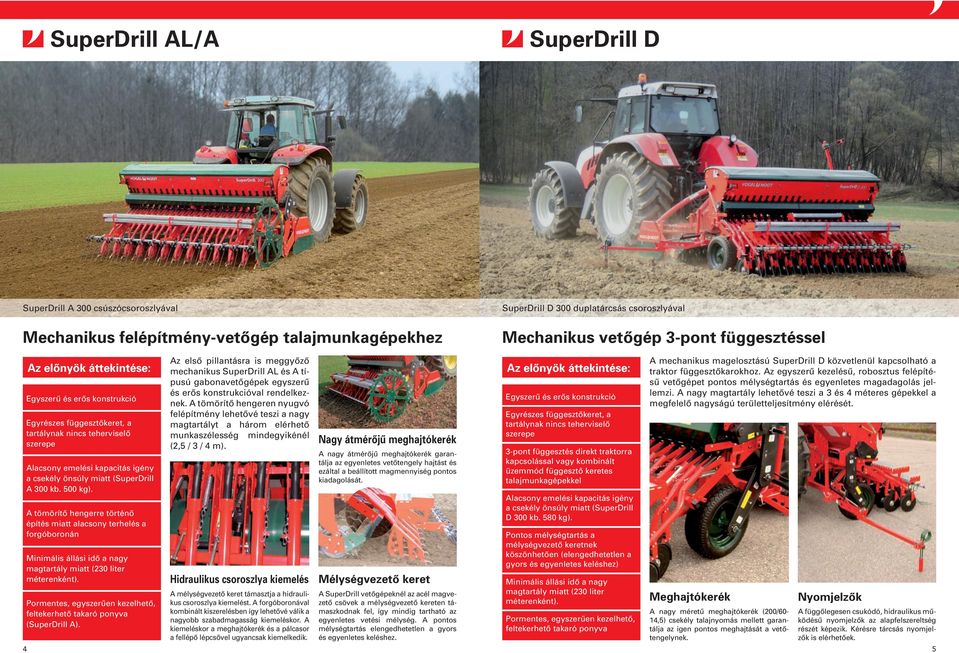

3 SuperDrill AL/A SuperDrill D SuperDrill A 300 csúszócsoroszlyával Mechanikus felépítmény-vetőgép talajmunkagépekhez SuperDrill D 300 duplatárcsás csoroszlyával Mechanikus vetőgép 3-pont függesztéssel Az előnyök áttekintése: Egyszerű és erős konstrukció Egyrészes függesztőkeret, a tartálynak nincs teherviselő szerepe Alacsony emelési kapacitás igény a csekély önsúly miatt (SuperDrill A 300 kb. 500 kg). A tömörítő hengerre történő építés miatt alacsony terhelés a forgóboronán Minimális állási idő a nagy magtartály miatt (230 liter méterenként). Pormentes, egyszerűen kezelhető, feltekerhető takaró ponyva (SuperDrill A). Az első pillantásra is meggyőző mechanikus SuperDrill AL és A típusú gabonavetőgépek egyszerű és erős konstrukcióval rendelkeznek. A tömörítő hengeren nyugvó felépítmény lehetővé teszi a nagy magtartályt a három elérhető munkaszélesség mindegyikénél (2,5 / 3 / 4 m). Hidraulikus csoroszlya kiemelés A mélységvezető keret támasztja a hidraulikus csoroszlya kiemelést. A forgóboronával kombinált kiszerelésben így lehetővé válik a nagyobb szabadmagasság kiemeléskor. A kiemeléskor a meghajtókerék és a pálcasor a fellépő lépcsővel ugyancsak kiemelkedik. Nagy átmérőjű meghajtókerék A nagy átmérőjű meghajtókerék garantálja az egyenletes vetőtengely hajtást és ezáltal a beállított magmennyiség pontos kiadagolását. Mélységvezető keret A SuperDrill vetőgépeknél az acél magvezető csövek a mélységvezető kereten támaszkodnak fel, így mindig tartható az egyenletes vetési mélység. A pontos mélységtartás elengedhetetlen a gyors és egyenletes keléshez. Az előnyök áttekintése: Egyszerű és erős konstrukció Egyrészes függesztőkeret, a tartálynak nincs teherviselő szerepe 3-pont függesztés direkt traktorra kapcsolással vagy kombinált üzemmód függesztő keretes talajmunkagépekkel Alacsony emelési kapacitás igény a csekély önsúly miatt (SuperDrill D 300 kb. 580 kg). Pontos mélységtartás a mélységvezető keretnek köszönhetően (elengedhetetlen a gyors és egyenletes keléshez) Minimális állási idő a nagy magtartály miatt (230 liter méterenként). Pormentes, egyszerűen kezelhető, feltekerhető takaró ponyva A mechanikus magelosztású SuperDrill D közvetlenül kapcsolható a traktor függesztőkarokhoz. Az egyszerű kezelésű, robosztus felépítésű vetőgépet pontos mélységtartás és egyenletes magadagolás jellemzi. A nagy magtartály lehetővé teszi a 3 és 4 méteres gépekkel a megfelelő nagyságú területteljesítmény elérését. Meghajtókerék A nagy méretű meghajtókerék (200/60-14,5) csekély talajnyomás mellett garantálja az igen pontos meghajtását a vetőtengelynek. Nyomjelzők A függőlegesen csukódó, hidraulikus működésű nyomjelzők az alapfelszereltség részét képezik. Kérésre tárcsás nyomjelzők is elérhetőek. 4 5

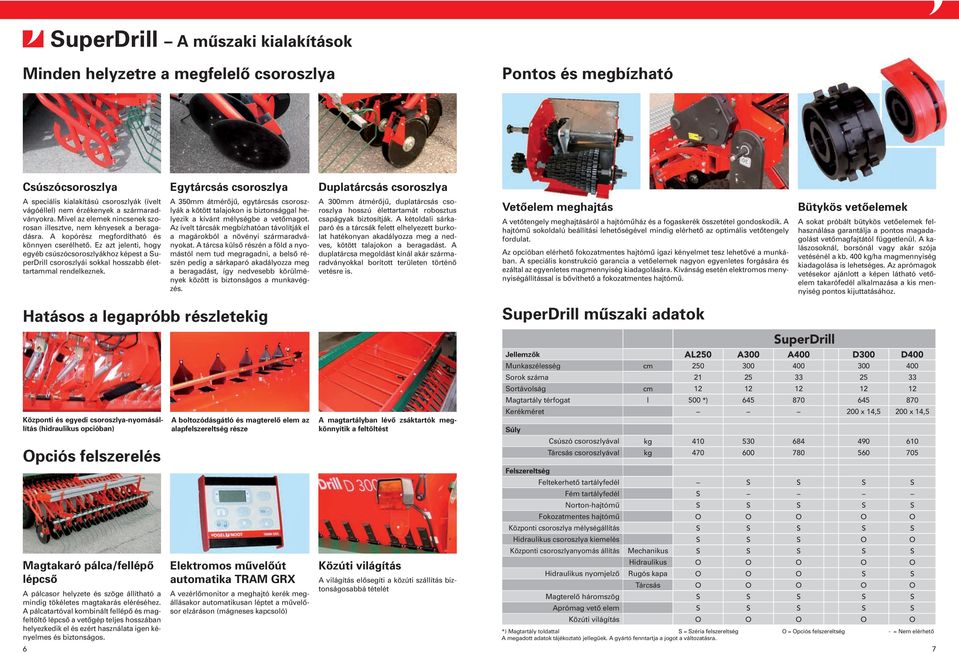

4 SuperDrill A műszaki kialakítások Minden helyzetre a megfelelő csoroszlya Pontos és megbízható Csúszócsoroszlya Egytárcsás csoroszlya Duplatárcsás csoroszlya A speciális kialakítású csoroszlyák (ívelt vágóéllel) nem érzékenyek a szármaradványokra. Mivel az elemek nincsenek szorosan illesztve, nem kényesek a beragadásra. A kopórész megfordítható és könnyen cserélhető. Ez azt jelenti, hogy egyéb csúszócsoroszlyákhoz képest a SuperDrill csoroszlyái sokkal hosszabb élettartammal rendelkeznek. A 350mm átmérőjű, egytárcsás csoroszlyák a kötött talajokon is biztonsággal helyezik a kívánt mélységbe a vetőmagot. Az ívelt tárcsák megbízhatóan távolítják el a magárokból a növényi szármaradványokat. A tárcsa külső részén a föld a nyomástól nem tud megragadni, a belső részén pedig a sárkaparó akadályozza meg a beragadást, így nedvesebb körülmények között is biztonságos a munkavégzés. A 300mm átmérőjű, duplatárcsás csoroszlya hosszú élettartamát robosztus csapágyak biztosítják. A kétoldali sárkaparó és a tárcsák felett elhelyezett burkolat hatékonyan akadályozza meg a nedves, kötött talajokon a beragadást. A duplatárcsa megoldást kínál akár szármaradványokkal borított területen történő vetésre is. Vetőelem meghajtás A vetőtengely meghajtásáról a hajtóműház és a fogaskerék összetétel gondoskodik. A hajtómű sokoldalú beállítási lehetőségével mindig elérhető az optimális vetőtengely fordulat. Az opcióban elérhető fokozatmentes hajtómű igazi kényelmet tesz lehetővé a munkában. A speciális konstrukció garancia a vetőelemek nagyon egyenletes forgására és ezáltal az egyenletes magmennyiség kiadagolására. Kívánság esetén elektromos menynyiségállítással is bővíthető a fokozatmentes hajtómű. Bütykös vetőelemek A sokat próbált bütykös vetőelemek felhasználása garantálja a pontos magadagolást vetőmagfajtától függetlenül. A kalászosoknál, borsónál vagy akár szója vetésénél a kb. 400 kg/ha magmennyiség kiadagolása is lehetséges. Az aprómagok vetésekor ajánlott a képen látható vetőelem takarófedél alkalmazása a kis mennyiség pontos kijuttatásához. Hatásos a legapróbb részletekig SuperDrill műszaki adatok Központi és egyedi csoroszlya-nyomásállítás (hidraulikus opcióban) Opciós felszerelés Magtakaró pálca/fellépő lépcső A pálcasor helyzete és szöge állítható a mindig tökéletes magtakarás eléréséhez. A pálcatartóval kombinált fellépő és magfeltöltő lépcső a vetőgép teljes hosszában helyezkedik el és ezért használata igen kényelmes és biztonságos. A boltozódásgátló és magterelő elem az alapfelszereltség része Elektromos művelőút automatika TRAM GRX A vezérlőmonitor a meghajtó kerék megállásakor automatikusan léptet a művelősor elzáráson (mágneses kapcsoló) A magtartályban lévő zsáktartók megkönnyítik a feltöltést Közúti világítás A világítás elősegíti a közúti szállítás biztonságosabbá tételét SuperDrill Jellemzők AL250 A300 A400 D300 D400 Munkaszélesség cm Sorok száma Sortávolság cm Magtartály térfogat l 500 *) Kerékméret 200 x 14,5 200 x 14,5 6 7 Súly Felszereltség Csúszó csoroszlyával kg Tárcsás csoroszlyával kg Feltekerhető tartályfedél S S S S Fém tartályfedél S Norton-hajtómű S S S S S Fokozatmentes hajtómű O O O O O Központi csoroszlya mélységállítás S S S S S Hidraulikus csoroszlya kiemelés S S S O O Központi csoroszlyanyomás állítás Mechanikus S S S S S Hidraulikus O O O O O Hidraulikus nyomjelző Rugós kapa O O O S S Tárcsás O O O O O Magterelő háromszög S S S S S Aprómag vető elem S S S S S Közúti világítás O O O O O *) Magtartály toldattal S = Széria felszereltség O = Opciós felszereltség - = Nem elérhető A megadott adatok tájékoztató jellegűek. A gyártó fenntartja a jogot a változatásra.

5 MasterDrill A MasterDrill D / DF MasterDrill A 300 duplatárcsás csoroszlyával és lezáró hengergörgőkkel Pneumatikus felépítmény-vetőgép talajmunkagépekhez MasterDrill D 600 duplatárcsás csoroszlyával Függesztett pneumatikus gabonavetőgép Az előnyök áttekintése: Egyszerű fel- és lekapcsolás a talajmunkagépről a gyorscsatlakozó háromszög és a támasztó lábak segítségével Az alapfelszerelésként 1000 f/min fordulatszámú ventilátor nyugodt és biztos futást garantál Az alaphelyzetben 840 literes magtartály tartálytoldattal 1250 literesre bővíthető A hajtóművet szabadonfutós kardántengely köti össze a meghajtó kerékkel. Ezáltal kiküszöbölhető a véletlenszerű tolatásból (például a fordulóban nem megfelelően kiemelt gépnél) eredő meghibásodás A meghajtó kerék a munkaszélességen belül, elmunkált talajon fut pontos és egyenletes munkát biztosítva Kívánságra a MasterDrill A felszerelhető hidraulikus csoroszlya kiemeléssel is nagyobb szabadmagasságot és ezáltal kisebb sérülési lehetőséget kínálva a felhasználó számára A MasterDrill A gabonavetőgép alkalmas minden típusú, aktív hajtással ellátott talajelőkészítő géppel történő csatlakoztatásra. A VN forgóboronákkal összeépítve egy különösen robosztus gépkapcsolatot kapunk, amely kiváló a szélsőséges területeken történő, akár egymenetes, magágykészítésre és vetésre is. Az elérhető munkaszélességek: 3,0/4,0/4,5m. Univerzális alkalmazhatóság Nem csak VN forgóboronákhoz. A sokoldalúan állítható paralelogramma felfüggesztés lehetővé teszi, hogy a vetőgépet más gyártmányú forgóboronákkal is könynyen össze lehessen építeni. Szóló kialakítás Kívánság esetén lehetőség van forgóborona nélküli, 3-pont függesztett vetőgépre történő átalakításra. A MasterDrill D vetőgép használható 3-pont függesztésű munkagépként, valamint vontatott talajmegmunkáló eszközökkel kombinált üzemeltetésben is. A MasterDrill alkalmazásával nagy területteljesítmény érhető el kisebb erőgép használata mellett (pl. 6,00 m kb. 120 LE igénnyel). További előnyök: A nagy átmérőjű kerekek csökkentik a talajnyomást és elkerülhető a nyomvályúk keletkezése (műszaki adatok 18.o.). A kedvező súlyelosztás csökkenti a szükséges emelőerő igényt. Így kisebb traktorral is nagy munkaszélességű gép választható. Az elérhető gépkialakítások: MasterDrill D Merev vázú kiszerelés 2,50-től 4,50 m. munkaszélességig. MasterDrill D A 6,00 és 8,00 m munkagépek alaphelyzetben hosszirányú szállítókerettel vannak felszerelve (kép). Így a meghajtókerék átszerelésével költségkímélő módon elérhető a biztonságos közúti közlekedés. MasterDrill DF-Ha Hidraulikus paralelogramma összecsukás, 3 méteres szállítási szélességre MasterDrill DF-M A MasterDrill DF-M-típusú vetőgépek 4,00 és 4,50 m munkaszélességben mechanikusan felhajtható szárnyrésszel rendelkeznek. A rugófeszítésű paralelogramma mechanizmus könnyen felhajtható a 3,00 méteres szállítási szélességre. 8 9

6 MasterDrill HD MasterDrill FT MasterDrill HD 600 mulcsvetésben TerraDisc-el kombinálva MasterDrill FT2-M felhajtható forgóboronával kapcsolva Függesztett pneumatikus gabonavetőgép, felhajtható szárnyrészekkel A MasterDrill HD gabonavetőgép használható 3-pont függesztésű munkagépként, de vontatott talajmegmunkáló gépekkel történő kapcsolatban is kitűnően alkalmazható (pl. szántóföldi kultivátor, rövidtárcsa). Így a megfelelően felszerelt munkagépekkel közvetlenül öszszekapcsolható, vagy akár igény esetén szólóban is használható. A sokoldalúan alkalmazható MasterDrill HD vetőgép elérhető 5,0 és 6,0 m munkaszélességben. További előnyök: A nagy átmérőjű meghajtókerék csúszása elhanyagolható, a vetőelem hajtás pedig igen pontos A kedvező súlypont elosztás alacsony erőgép igénnyel lép fel, kis traktorral is nagy munkaszélességben dolgozhatunk A gyorskapcsoló háromszög egyszerűsíti és biztonságosabbá teszi a traktorra vagy talajmunkagépre történő felkapcsolást Nagy átmérőjű kerekek A felhasznált kerék (31 x 15,5-15) csökkenti a talajnyomást és a nyomvályúk kialakulását. Opcióban: Hidraulikus futómű és vonórúd Az így átalakított vetőgép vontatott eszközként viszonylag kisebb erőgépekkel (kb. 100LE-től) is biztonsággal üzemeltethető Hidraulikus szárnyfelhajtás A szárnyrészek felhajtása a 3,00 m szállítási szélességre teljesen hidraulikusan történik. Pneumatikus gabonavetőgép front magtartállyal További előnyök: Alacsony építésű front tartály a jobb kilátás érdekében Optimális súlyeloszlás, a fronttank ballasztként is szolgál kiegyenlítve a tengelyterheléseket Für diesen Kasten és auf csökkentve dieser oder ezáltal der a talajnyomást, Folgeseite eine rote Alternative a talajtaposást entwicklen. Tökéletes rálátás a hátsó művelő eszközökre, mivel a magtartály front elhelyezésével minden elem és funkció működése jól áttekinthető Műtrágya kiszórás (opció): A munkaműveletek további összevonása. Az adagoló egység és a speciális kialakítás lehetővé teszi, hogy egyes munkaeszközökkel kombinálva (pl. szántóföldi kultivátor, tárcsás borona vagy akár szemenkénti vetőgépek) műtrágya is kijuttatható legyen. A MasterDrill FT vetőgép egy front függesztésű magtartályból és egy hátsó magelosztó, illetve vetőegységből áll, amely különböző munkaeszközökkel kombinálható. A MasterDrill FT kombináció ideális megoldás nehéz kivitelű talajmunkagépekhez. A kedvező súlyeloszlás miatt nagy munkaszélességű, függesztett vetőgép kombinációk is alkalmazhatóak, amely a sokoldalúságot tovább bővíti. Az elérhető gépkialakítások: MasterDrill FT literes fronttank, egy magadagoló vetőelem és a vontatott rész merev kiszerelésben. Munkaszélesség 3,0 és 4,0 m. MasterDrill FT2 Frontank 2 vetőelemmel és nagy magtartállyal (1.800 liter), hátsó rész kettő kiszerelésben: FT2-H 5,00 és 6,00 m munkaszélességben: Önhordó keret saját hidraulikus csukással 3,0m szállítási szélességre. A gyorskapcsoló háromszöggel függesztve kapcsolható összecsukható talajmunkagépekkel. FT2-M szintén 5,00 és 6,00 m munkaszélességben: felépítményként alkalmazható összecsukható talajelmunkáló géppel (pl. forgóboronával) 10 11

7 TerraDrill A TerraDrill A 300 S duplatárcsás csoroszlyával és lezáró hengergörgőkkel TerraDrill A 300 S duplatárcsás csoroszlyával és lezáró hengergörgőkkel Függesztett pneumatikus magágykészítő-vetőgép A TerraDrill egy kompakt munkaeszköz, amellyel a magágykészítés és vetés egy menetben elvégezhető. Függesztett vetőgépként igen jól használható a kis és közepes nagyságú gazdálkodóknál. 3,0 és 4,0 m munkaszélességben, merev kivitelben érhető el. TerraDrill A-D Ebben a kombinációban a talajelőkészítést a kettő sorban elhelyezett csipkézett mulcstárcsák végzik (tárcsaátmérő 460mm). A vetőcsövek direkt a mulcstárcsák mellé juttatják a vetőmagot és a tárcsák által mozgásba hozott föld végzi el a magtakarást. A lezáró henger (TerraPak vagy gumi-ékgyűrűs henger) teszi teljessé a vetőmag talaj kapcsolatot. Ez a felépítés lecsökkenti a munkagép súlyát és igen kompakt felépítményt eredményez, ezáltal a kívánt erőgép kategória alacsonyan marad. Az előnyök áttekintése: Könnyű kezelhetőség, fordulékonyság A talajelőkészítést rövidtárcsa végzi. Ez optimális magágyat garantál a mulcsvetés körülményei között. Nagy területteljesítmény az 1250 literes magtartálynak és az elérhető nagy munkasebességnek köszönhetően. A TerraDrill univerzálisan alkalmazható gabonavetőgép, amely az előnyeit leginkább mulcsvetésben mutatja ki. Direktvetés a mulcstárcsák mellett A TerraDrill A-D vetőgépnél a mag kiadagolása közvetlenül a mulcstárcsák mellé történik és a lezárást a henger teszi teljessé. A vetés utáni lezárás eredménye az igen egyenletes és gyors kelés. TerraDrill A-S Ennél a felépítménynél a talajelőkészítést szintén a csipkézett tárcsák végzik és a lezáró henger pedig a megfelelő tömörítésről gondoskodik. A vetőmagok talajba juttatásáról a henger utáni duplatárcsás csoroszlyák gondoskodnak, amelyek megnövelt csoroszlyanyomása eléri a 45kg-ot. Ez garantálja a pontos és egyenletes mélységtartást még akár 15 km/h munkasebességnél is. Optimális tömörítés A vetőcsoroszlyák előtti megfelelő tömörítésről a 600mm átmérőjű TerraPak vagy az 580mm átmérőjű gumi ékgyűrűs henger gondoskodik. Az így előkészített talaj optimális csírázási feltételeket eredményez a vetőmagok számára. Az állítható sárkaparókkal felszerelt TerraPak henger csakúgy, mint a gumi-ékgyűrűs henger megbízhatóan eltömődésmentesen működik. Pontos mélységtartás A TerraDrill A-S esetében a vetőcsoroszlyákat követő lezáró hengergörgők pontos mélységtartást és kitűnő talaj-vetőmag kapcsolatot tesznek lehetővé. A vetési mélység egy finomfokozatú furatrendszeren egyszerűen és gyorsan beállítható

8 A MasterDrill magadagoló egység Pontos és gazdaságos MasterDrill-vetőcsoroszlyák minden helyzetre A sokszorosan bevált technológia A központi tolóhengeres magadagoló elem hosszú ideje használatban van és az évek során újra és újra bizonyítja kiforrott felépítését. A MasterDrill vetőelem adagolási pontossága a vetési mélység egyenletessége mellett az alapja a gazdaságos vetésnek, hiszen a beállított magmennyiségtől történő eltérés közvetlenül emeli a költségeket, illetve csökkenti az eredményességet. Csúszócsoroszlya Hagyományos vetés a sokat próbált csúszócsoroszlyákkal. A csúszócsoroszlyák alapfelszerelésű zárólapkája megakadályozza a véletlenszerű tolatásból eredő eltömődéseket. A megfelelő kiemelési magasságnak köszönhetően a forduláskori sérülések elkerülhetőek. Egytárcsás csoroszlya Kötött és szármaradvánnyal borított talajokon is megbízhatóan jó talajbahatolási képesség. A tárcsa szögállása garancia a tiszta magárokra és az optimális maglehelyezésre. A könnyen cserélhető kopórészek, a sárkaparó és tárcsafedés mind a költségtakarékos és problémamentes üzemeltetés alapjai. Duplatárcsás csoroszlya A kétoldali golyóscsapágyazás kompakt tartást eredményez. Az új kialakítású tárcsás csoroszlyák közötti nagy átömlési keresztmetszet eltömődés mentes alkalmazási lehetőséget tesz lehetővé szármaradványokkal borított területeken történő vetés esetében is. A rozsdamentes V2A acélból készült csoroszlyák kiemelkedően jól használhatóak ragadós földeken. Művelősor elzárás a vetőmag tartályba történő visszavezetésével A művelősor kapcsolásakor a megfelelő vetőcsövek a magelosztó után egy elektromos szeleppel elzáródnak. A vetőmag az elzárt csövekből egy puffertartályon keresztül visszajut a magtartályba, hatásos vetőmag megtakarítás eredményezve. Az elzáró sze- lepeket az elektromos vezérlő monitor irányítja. Tömörítő kerék (opció) A tömörítő kerekek (250mm átmérő, 42mm szélesség) mélységállítása finomfokozatú (furatos) rendszerrel szabályozható. A csoroszlyákhoz tartozó kerekekkel pontosan tartható a beállított mélység és garantált a pontos maglehelyezés. A jó minőségű lezárás alapja a gyors és egyenletes kelésnek. Csoroszlyanyomás állítás A MasterDrill gabonavetőgépek munkamélységének állítása alaphelyzetben fokozatmentesen, egy központi mélységállító orsóval történik, (kívánság esetén hidraulikus kiszerelésben is elérhető), amelyet kibővít a tárcsák egyéni állításának lehetősége. Nyomjelző + mélységhatárolása A hidraulikusan állítható (kettős működésű munkahengerrel) tárcsás nyomjelzők mélységhatárolóval vannak kombinálva. A nyomjelzőket kérés szerint állíthatjuk a traktor közepére, illetve a traktor keréknyomához is. A túlterhelés elleni védelme nyírócsavarokkal van megoldva. Repcekefe Az aprómagok, mint például a repce vetéséhez a szériában szállított repcekefét kell beszerelni. Ez kitisztítja a vetőelem szűk bordái közül is az vetőmagot és így alacsony magmennyiségnél is elérhető a kívánt pontos adagolás. Aprómag adagolás Az igen alacsony magmennyiség pontos adagolásához, mint például repce vagy fűmag esetében, a vetőelem szerszám nélkül egyszerűen átalakítható. Ventilátor A ventilátor gondoskodik a magtovábbításhoz szükséges légnyomásról, nagy levegőmennyiség viszonylag alacsony nyomás mellett garancia a magok sérülésmentes kezelésére. A ventilátor meghajtása közvetlenül a traktor teljesítményleadó tengelyéről történik (D és HD típusok), vagyis kardánhajtású, illetve kívánság esetén elérhető a hidromotoros kiszerelés is. Magtartály gyorsürítése A munka végén a tartályban maradt vetőmag maradék nélkül könnyen eltávolítható a tartály gyorsürítő rendszerével és az adagoló elem zárófedelének eltávolításával. Új kialakítású tartályponyva A tartályfeltöltés megkönnyítése érdekében a ponyva egy részben felhajtható. A jól záródó ponyva megakadályozza a por vagy víz bejutását a magtartályba

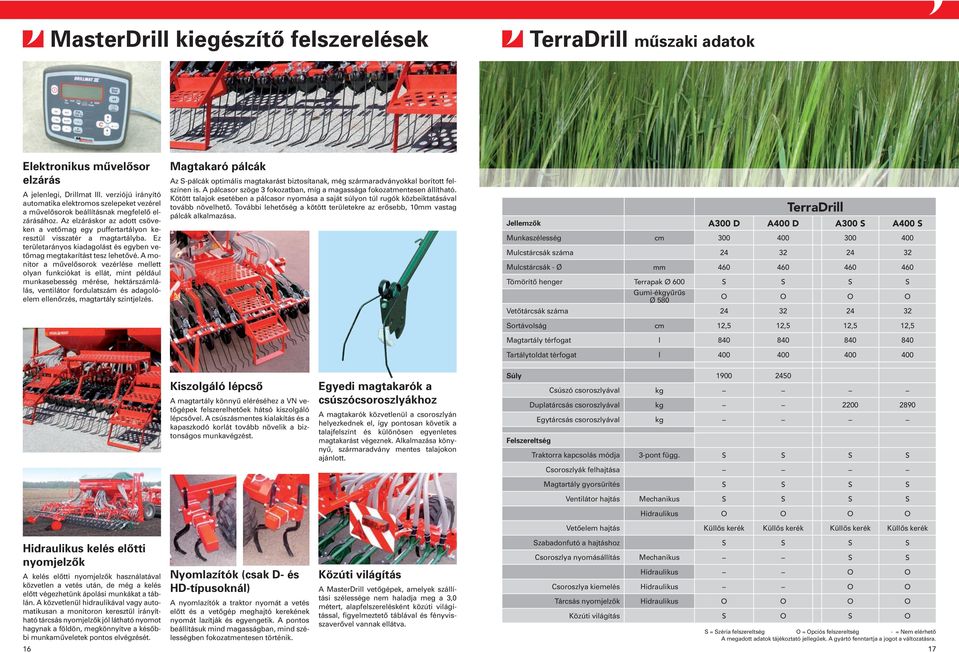

9 MasterDrill kiegészítő felszerelések TerraDrill műszaki adatok Elektronikus művelősor elzárás A jelenlegi, Drillmat III. verziójú irányító automatika elektromos szelepeket vezérel a művelősorok beállításnak megfelelő elzárásához. Az elzáráskor az adott csöveken a vetőmag egy puffertartályon keresztül visszatér a magtartályba. Ez területarányos kiadagolást és egyben vetőmag megtakarítást tesz lehetővé. A monitor a művelősorok vezérlése mellett olyan funkciókat is ellát, mint például munkasebesség mérése, hektárszámlálás, ventilátor fordulatszám és adagolóelem ellenőrzés, magtartály szintjelzés. Magtakaró pálcák Az S-pálcák optimális magtakarást biztosítanak, még szármaradványokkal borított felszínen is. A pálcasor szöge 3 fokozatban, míg a magassága fokozatmentesen állítható. Kötött talajok esetében a pálcasor nyomása a saját súlyon túl rugók közbeiktatásával tovább növelhető. További lehetőség a kötött területekre az erősebb, 10mm vastag pálcák alkalmazása. TerraDrill Jellemzők A300 D A400 D A300 S A400 S Munkaszélesség cm Mulcstárcsák száma Mulcstárcsák - Ø mm Tömörítő henger Terrapak Ø 600 S S S S Gumi-ékgyűrűs Ø 580 O O O O Vetőtárcsák száma Sortávolság cm 12,5 12,5 12,5 12,5 Magtartály térfogat l Tartálytoldat térfogat l Kiszolgáló lépcső A magtartály könnyű eléréséhez a VN vetőgépek felszerelhetőek hátsó kiszolgáló lépcsővel. A csúszásmentes kialakítás és a kapaszkodó korlát tovább növelik a biztonságos munkavégzést. Egyedi magtakarók a csúszócsoroszlyákhoz A magtakarók közvetlenül a csoroszlyán helyezkednek el, így pontosan követik a talajfelszínt és különösen egyenletes magtakarást végeznek. Alkalmazása könynyű, szármaradvány mentes talajokon ajánlott. Súly Csúszó csoroszlyával kg Duplatárcsás csoroszlyával kg Egytárcsás csoroszlyával kg Felszereltség Traktorra kapcsolás módja 3-pont függ. S S S S Csoroszlyák felhajtása Magtartály gyorsürítés S S S S Ventilátor hajtás Mechanikus S S S S Hidraulikus O O O O Vetőelem hajtás Küllős kerék Küllős kerék Küllős kerék Küllős kerék Hidraulikus kelés előtti nyomjelzők A kelés előtti nyomjelzők használatával közvetlen a vetés után, de még a kelés előtt végezhetünk ápolási munkákat a táblán. A közvetlenül hidraulikával vagy automatikusan a monitoron keresztül irányítható tárcsás nyomjelzők jól látható nyomot hagynak a földön, megkönnyítve a későbbi munkaműveletek pontos elvégzését. Nyomlazítók (csak D- és HD-típusoknál) A nyomlazítók a traktor nyomát a vetés előtt és a vetőgép meghajtó kerekének nyomát lazítják és egyengetik. A pontos beállításuk mind magasságban, mind szélességben fokozatmentesen történik. Közúti világítás A MasterDrill vetőgépek, amelyek szállítási szélessége nem haladja meg a 3,0 métert, alapfelszerelésként közúti világítással, figyelmeztető táblával és fényvisszaverővel vannak ellátva. Szabadonfutó a hajtáshoz S S S S Csoroszlya nyomásállítás Mechanikus S S Hidraulikus O O Csoroszlya kiemelés Hidraulikus O O Tárcsás nyomjelzők Hidraulikus O O O O Közúti világítás S O S O S = Széria felszereltség O = Opciós felszereltség - = Nem elérhető A megadott adatok tájékoztató jellegűek. A gyártó fenntartja a jogot a változatásra

10 MasterDrill műszaki adatok MasterDrill Jellemzők A300 A400 A450 D300 D400 D450 D600 D800 DF M400 DF M450 DF Ha400 DF Ha450 HD500 HD600 FT1-300 FT1-400 FT2-H500 FT2-H600 FT2-M500 FT2-M600 Munkaszélesség cm Sorok száma Sortávolság cm 12,5 12,5 12,5 12,5 12,5 12,5 12,5 12,5 12,5 12,5 12,5 12,5 12,5 12,5 12,5 12,5 12,5 12,5 12,5 12,5 Magtartály térfogat l Tartálytoldat térfogat l Kerékméret Széria 23x8, x8, x8,5-12 7,5x16 7,5x16 23x8, x8, x8, x8, x15, x15, x8, x8, x8,5-12 Opció vagy vagy vagy 26x x x x x x x x x x12-12 Súly Csúszó csoroszlyával kg /530 2) 560/610 2) 650/670 2) 650/680 2) 650/515 2) 650/570 2) Duplatárcsás csoroszlyával kg /650 2) 560/770 2) 650/870 2) 650/920 2) 650/715 2) 650/810 2) Egytárcsás csoroszlyával kg /580 2) 560/670 2) 650/750 2) 650/780 2) 650/595 2) 650/670 2) Felszereltség Traktorra kapcsolás módja Gyorskapcsoló háromszög O 6) O 6) O 6) O 6) O 6) O 6) O 6) O 6) O 6) O 6) O 6) O 6) O 6) O 6) O 3) 6) O 3) 6) O 3) 6) O 3) 6) 3-pont függ. O 1) O 1) O 1) S S S S S S S S 4) S 4) S 4) S 4) S 4) S 4) Csoroszlyák felhajtása Mechan. Mechan. Hidraul. Hidraul. Hidraul. Hidraul. Hidraul. Hidraul. Mehan. 5) Mechan. 5) Magtartály gyorsürítés S S S S S S S S S S S S S S S S S S S S Ventilátor hajtás Mechanikus S S S S S S S S S S S S S S S S S S S S Hidraulikus O O O O O O O O O O O O O O O O O O O O Vetőelem hajtás Küllős kerék Küllős kerék Küllős kerék Gumikerék Gumikerék Gumikerék Gumikerék Gumikerék Gumikerék Gumikerék Gumikerék Gumikerék Gumikerék Gumikerék Küllős kerék Küllős kerék Küllős kerék Küllős kerék Küllős kerék Küllős kerék Szabadonfutó a hajtáshoz S S S S S S S S S S S S S S S S S S S S Csoroszlya nyomásállítás Mechanikus S S S S S S S S S S S S S S S S S S S S Hidraulikus O O O O O O O O O O O O O O O O O O O O Csoroszlya kiemelés Hidraulikus O O O O O O O Tárcsás nyomjelzők Hidraulikus S S S S S S S S S S S S S S S S S S S S Közúti világítás S O O S O O S S S S S S S S S O S S S S Függesztett kiszerelés O O O Szállítási átszerelés S S 1) Szóló függesztett kiszerelésnél 2) Adatok fronttank/hátsó részre 3) Hátsó gép talajmunkagépként 4) Fronttank esetében 5) Talajelmunkálóval együtt csukódik (nincs saját hordozó keret) 6) Gyorskapcsoló háromszög NEM széria felszerelés, de a keret előkészített a gyorskapcsolóra S = Széria felszereltség O = Opciós felszereltség - = Nem elérhető A megadott adatok tájékoztató jellegűek. A gyártó fenntartja a jogot a változatásra
