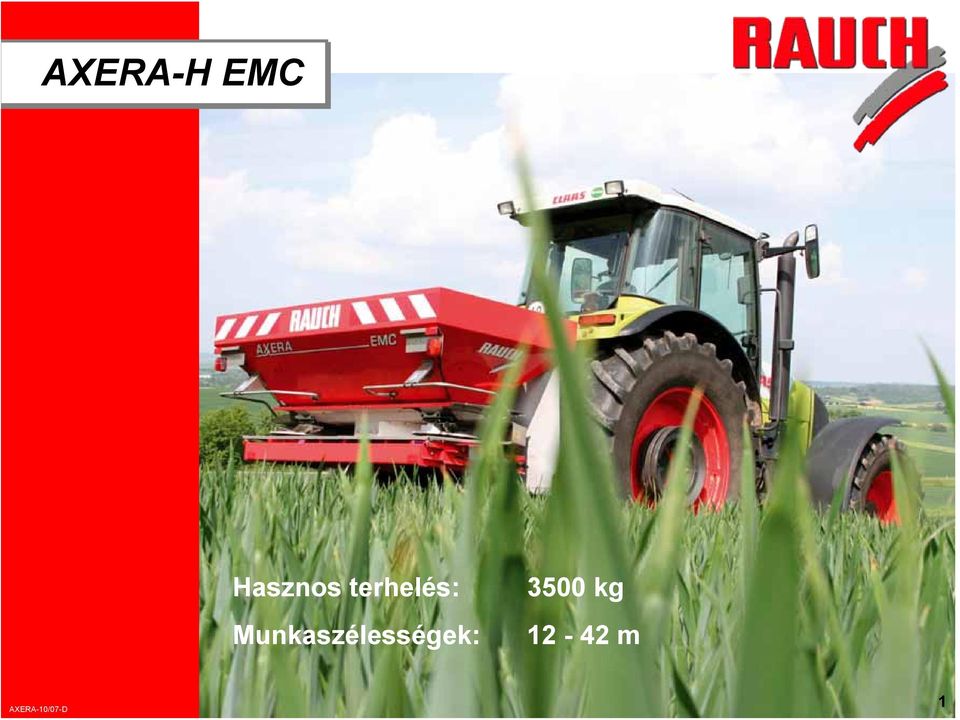

1 AXERA-H EMC Hasznos terhelés: Munkaszélességek: 3500 kg m 1

2 AXERA-H EMC Átütő jelntőséggel az ökonómiában és ökológiában. 2

3 Műszaki adatok Hasznos terhelés: 3500 kg Munkaszélesség: m Tartály: 1100 l Tartályméret: 250 cm x 115 cm Töltési magasság: 99 cm Súly: 550 kg 3

4 Csak egy szórótányér készlet! A D4H VxR szórótányérkészlet a teljes munkaszélesség intervallumot m precízen lefedi. Minden szórólapát alapkivitelben VxR felületkezelt: jelentősen csekélyebb kopás. 4

5 Hidraulikus hajtás A szenzor kontrollálja és szabályozza a szórótárcsa fordulatszámot. Egy perfekt összjáték az Adagoló elektronika QUANTRON-P Elektro hidraulikus vezérlőblokk Hidraulikus szórótárcsa hajtás és Távirányított beömlési pont állítás között. 5

6 Előnyök: Hidraulikus hajtás A variálható motorfordulattal szemben a szórótányér fordulat konstans marad. Optimális szórásprecizitás f/perc - Tárcsa f/perc - Motor AXERA-H lehetővé teszi az optimális üzemanyag-takarékos motorfordulatszám megválasztását. A precizitás csökkenése nélkül! 6

7 Meggyőző szóráskép Alapműtrágyázás Szélszórás Határszórás 7

8 Távirányítható szél és határszórás. Gombnyomásra távirányítással kezeljük szél- vagy határszórást átállíthatjuk bal vagy/és jobboldalt Fordulatszám állítás Beömlési pontállítása 8

9 Nagy jelentőségű szélszórásnál. Ezt csak az AXERA-H EMC tudja: Optimális tápanyag ellátás a táblaszélig a meredeken eső szórási ernyővel! 9

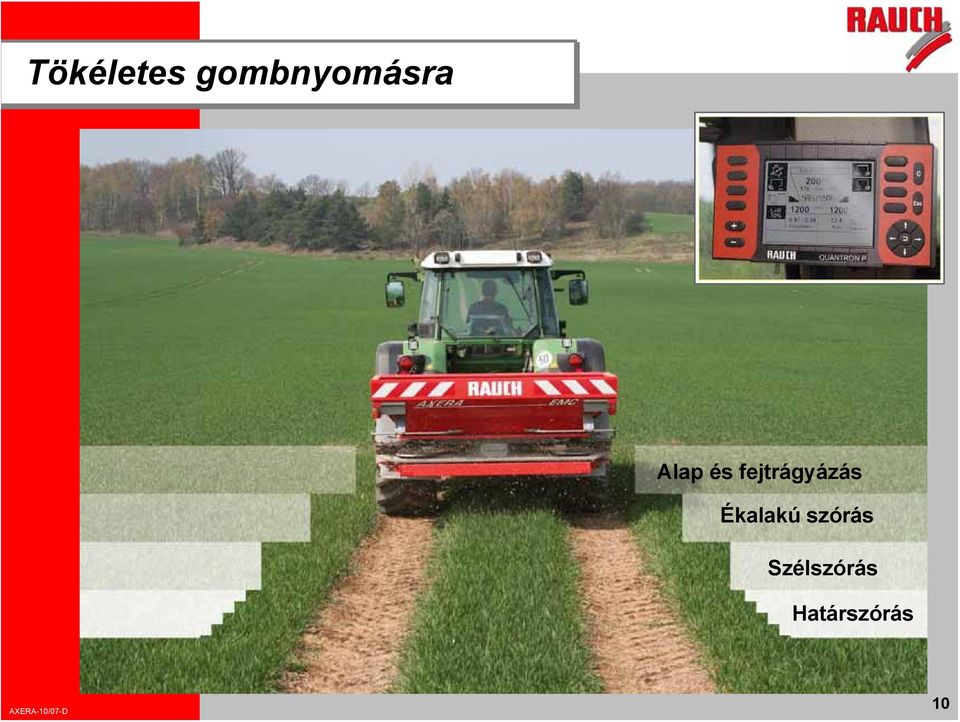

10 Tökéletes gombnyomásra Alap és fejtrágyázás Ékalakú szórás Szélszórás Határszórás 10

11 Nagy tolózárnyilás Nagy szórásmennyiség nagy sebesség fenntartása mellett, a nagy munkaszélesség megkövetel egy nagy tolózárnyílást. AXERA: 450 kg/perc 450 kg/perc Verhetetlen példa: 27 m, NPK, 750 kg/ha, 15 km/ó 11

12 Optimális hosszirányú szórásegyenletesség f/perc 720 f/perc Jelentősen nagyobb szórásegyenletesség a nagy szórótárcsa fordulatszámnak köszönhetően. Menetirány 12

13 Dupla szórólapát Mennyiség stabil szóráskép: Nagy munkaszélességek, Nagy szórásmennyiségek, Nagy menetsebességek: Optimális szórásprecizitás! 13

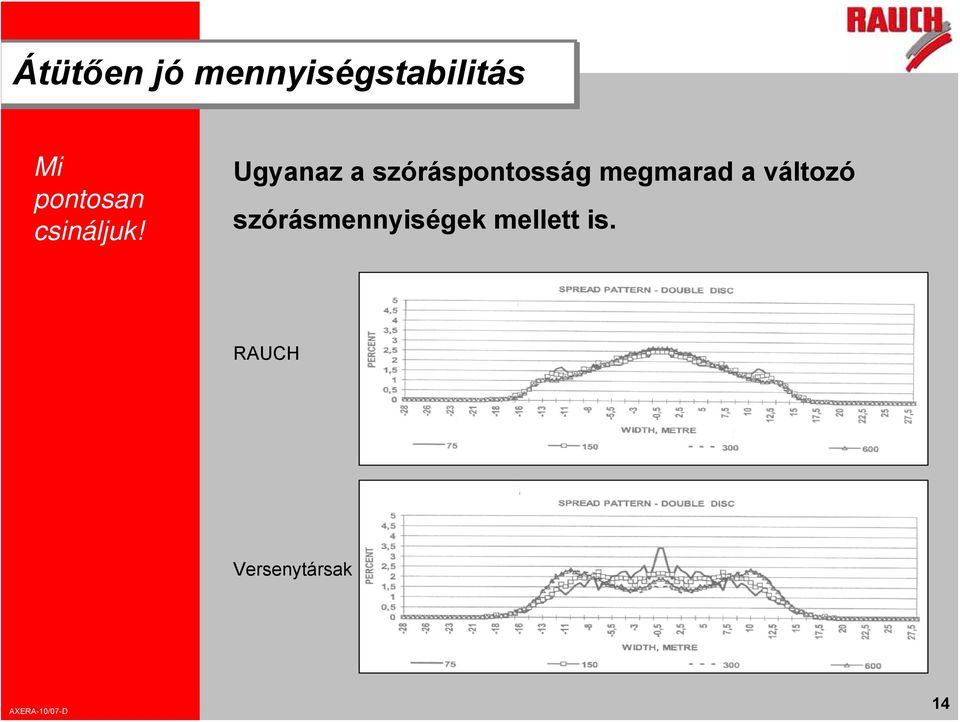

14 Átütően jó mennyiségstabilitás Mi pontosan csináljuk! Ugyanaz a szóráspontosság megmarad a változó szórásmennyiségek mellett is. RAUCH Versenytársak 14

15 Lassanforgó keverőmű Gyorsan forgó szórótányérok, lassan forgó keverőmű A bevált koncepció: Daráló effektus nélkül A stabil szóráskép és legmagasabb fokú precizitás érdekében. 20 f/perc RAUCH-különlegesség: RAUCH-különlegesség: lassan lassan forgó, forgó, pulzáló pulzáló keverőmű keverőmű Automatikusan Automatikusan leáll leáll a a fordulóban fordulóban f/perc (AXERA-H) 15

16 EMC: átütő precizitás A műtrágya konzisztenciája a következőktől függ: Levegő páratartalom Hőmérséklet Tárolás / Szállítás Gyártási eljárás A szemcsézet egyenetlensége Felületi minőség és igy tovább. 16

17 EMC: átütő előnyök Egy új rendszer a precíziós műtrágya adagoláshoz. EMC = elektronikus folyadékáramlás szabályzás Teljesen automatikus munkavégzés Permanens mérés A két adagoló orgánum egymástól független szabályozása. 17

18 EMC: Innovatív szenzortechnika A nyomásszenzorok érzékelik a nyomáskülönbséget a hidromotoroknál. 18

19 EMC: zseniális bázis Lineárisan összefügg a nyomásdifferencia és a folyadékáramlás. A szórásmennyiség (folyadékáram) proporcionális a hajtásteljesítményhez, ( olajnyomás különbség) Folyadékáram (kg/perc) Nyomásdiferencia (bar) 19

20 EMC: Az olajhőmérsékletnek nincs befolyása A nyomásdiferencia a hideg és meleg hidraulika olajnál is ugyanaz! Nyomás (bar) Terheléses nyomás Üresjárati nyomás Nyomáskülönbség Folyadékáramlás kg/sec Nyomáskülönbség effektiv = Nyomás terhelve -Nyomás üresjárat 20

21 EMC: független a műtrágya tulajdonságoktól Klicken Sie, um die Formate des Vorlagentextes zu bearbeiten Zweite Ebene A nyomás független a granulátum tulajdonságaitól. Dritte Ebene Nyomáskülönbség (bar) Vierte Ebene» Fünfte Ebene Folyadékáramlás (kg/sec) 21 21

22 Az adagoló tolózárnyílás automatikus utánállitása a beállított értékre. Klicken Sie, um die Formate des Vorlagentextes zu bearbeiten Zweite Ebene Folyadékáramlás Dritte Ebene Vierte Ebene Folyadékáramlás beállított» Fünfte Ebene Tolózár pozíció Folyadékáramlás valós 22 22

23 EMC kalibrálja saját magát EMC kiegyenlíti a külső zavaró tényezőket Dugulás Műtrágya összetapadás Kopás Gyártási tűréshatárok Beállítási tűréshatárok 23

24 EMC: két tolózár - két szabályozás balos jobbos EMC a jobb és bal oldalon egymástól függetlenül vezérli és szabályozza a tolózárakat. EMC átgondolt szórásprecizitás 24

25 QUANTRON-P AXERA-H EMC kezeléséhez Klicken Sie, um die Formate des Vorlagentextes zu bearbeiten Résszélesség kapcsolás Zweite Ebene Dritte Ebene Vierte Ebene» Fünfte Ebene Tolózár nyit / zár Résszélesség kapcsolás Menü Távirányított szél és határszórás jobb/bal Kezelőterminál QUANTRON-P: grafika alkalmas, szuper egyszerű, kezelési utasítás nélkül is kezelhető. Funkciógombok felület: Számokat bevinni és visszaigazolni

26 Sebességfüggő adagolás Nagyobb biztonság a szórási hibák miatt. V3 V2 V1 Állítható sebesség Konstans szórásmennyiség konstant kg/ha Szakasz Ideális a domboldalakon 26

27 Plussz -/Minusz-kapcsolás A menet alatt a kiszórt mennyiség precíz és előrelátható változtatása. Egyszerűen nyomógombbal! kg/ha konstant - 10 % + 10 % Szakasz 27

28 Résszélesség kapcsolás jobb/bal Flexibilisen a táblaszélénél vagy egy ékben - egyszerűen gombnyomásra blra jobbra 28

29 ISOBUS-System ISOBUS-Terminál ISOBUS munkakomputer ISOBUS függesztett gépre 29

30 PF- Kivitel GPS-Antenna GPS-Master-Terminál Elektronikus műtrágya adagolás alapkiviteli csatlakozóval RS

31 Alternatív: Műtrágyázás N-szenzorral online-szenzorvezérlésű műtrágya-kijuttatás Precizitás a dupla csomagban - Logikus következmény a nagypontosságú műtrágya előírás a szenzorral maximális kiszórási precizitás az EMC által garantálva! 31
