1 Revit Architecture Revit Architecture Kezdeti lépések 240A PM01A október

2 2008 Autodesk, Inc. Minden jog fenntartva. A jelen kiadvány, illetve annak bármely része semmilyen formában, módszerrel vagy céllal nem sokszorosítható, hacsak az Autodesk, Inc. másképp nem rendelkezik. A jelen kiadvány bizonyos anyagai a szerzői jog tulajdonosának engedélyével lettek újranyomva. Kizáró nyilatkozat AZ AUTODESK, INC. EZT A KIADVÁNYT ÉS A BENNE LEVŐ INFORMÁCIÓT JELEN ÁLLAPOTÁBAN TETTE ELÉRHETŐVÉ. AZ AUTODESK, INC. A JELEN ANYAGOKRA VONATKOZÓAN SEMMILYEN KIFEJEZETT VAGY VÉLELMEZETT GARANCIÁT (FELELŐSSÉGET) NEM VÁLLAL, BELEÉRTVE DE NEM KORLÁTOZVA AZ ELADHATÓSÁGRA VAGY EGY ADOTT FELADATRA VALÓ ALKALMASSÁGRA VONATKOZÓ GARANCIÁT (FELELŐSSÉGET) IS. Védjegyek A következők az Autodesk, Inc. védjegyei vagy bejegyzett védjegyei az Amerikai Egyesült Államokban és/vagy más országokban: AutoCAD, Autodesk, Autodesk (logó), ViewCube, SteeringWheels és Revit. Minden más terméknév, márkanév és védjegy a megfelelő birtokosok tulajdona.

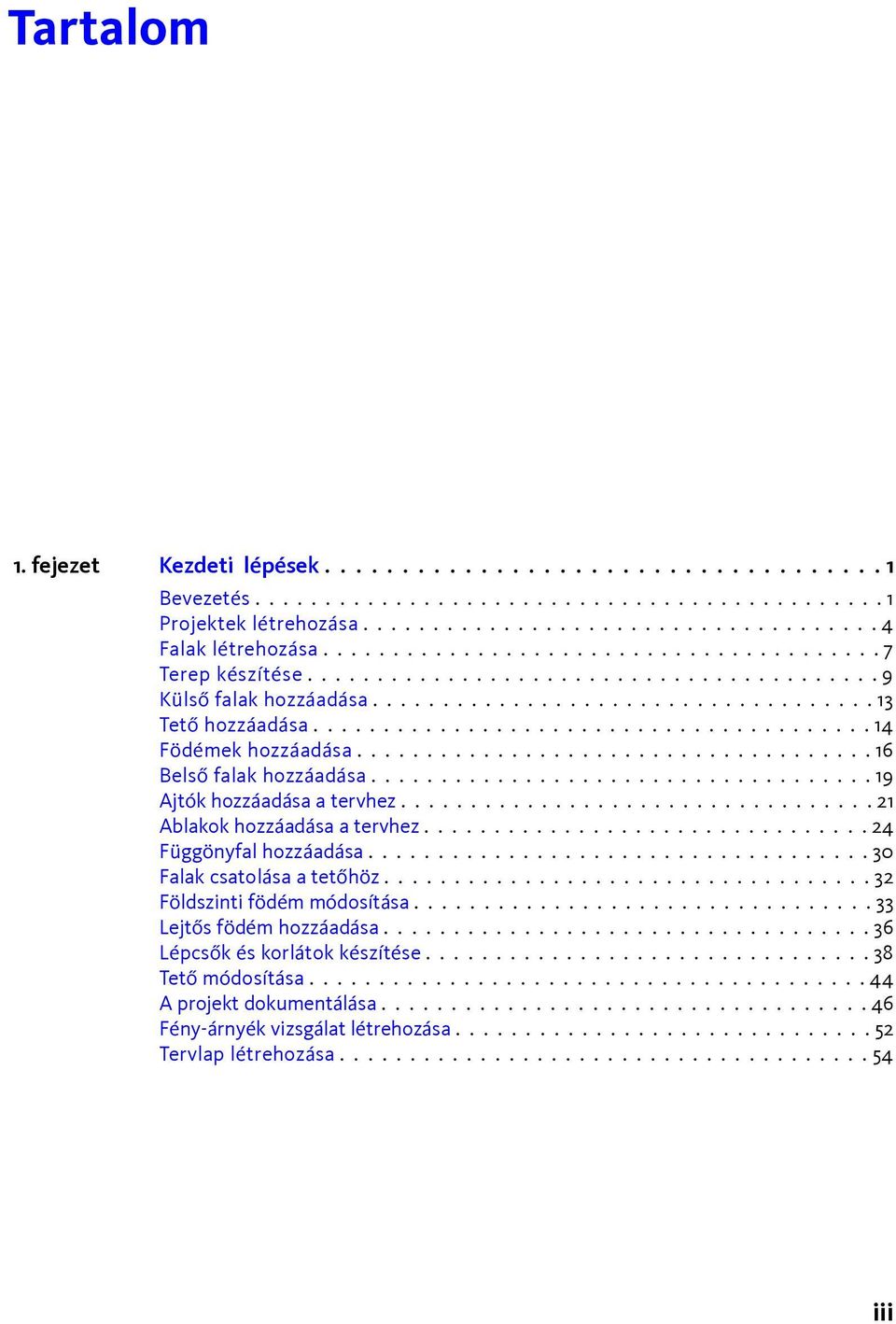

3 Tartalom 1. fejezet Kezdeti lépések Bevezetés Projektek létrehozása Falak létrehozása Terep készítése Külső falak hozzáadása Tető hozzáadása Födémek hozzáadása Belső falak hozzáadása Ajtók hozzáadása a tervhez Ablakok hozzáadása a tervhez Függönyfal hozzáadása Falak csatolása a tetőhöz Földszinti födém módosítása Lejtős födém hozzáadása Lépcsők és korlátok készítése Tető módosítása A projekt dokumentálása Fény-árnyék vizsgálat létrehozása Tervlap létrehozása iii

4 iv

5 Kezdeti lépések 1 Üdvözli a Revit Architecture 2009! Reméljük, hogy élvezni fogja ennek a forradalmi parametrikus épületmodellező szoftver használatának elsajátítását és használatát. A Revit Architecture különböző munkastílushoz képes alkalmazkodni, így ahelyett, hogy a szoftver metodikájához való alkalmazkodással töltené az idejét, több ideje marad az épületmodellekkel foglalkozni. Ezekkel a rövid gyakorlatokkal megtanulhatja, hogy hogyan használhatja a Revit Architecture szolgáltatásait, az épületek tervezésére, megváltoztatására és dokumentálására. A gyakorlat során megtanulhatja, hogy hogyan végezhet módosításokat az épületen bármely nézetben és a Revit Architecture parametrikus módosító motorja végigvezeti a változásokat a többi nézeten. Bevezetés Telepítés A gyakorlatok megkezdése előtt telepítse a szoftvert és regisztrálja demó- vagy szoftverkövetési változatként. A demó mód ingyenes megtekintőként szolgál, lehetősége van a projektek változtatás nélküli exportálására vagy kinyomtatására. Ismerkedés a kezelőfelülettel A Revit Architecture ablak megjelenítése után fordítson egy kis időt a felhasználói felület különböző elemeinek áttekintésére. 1

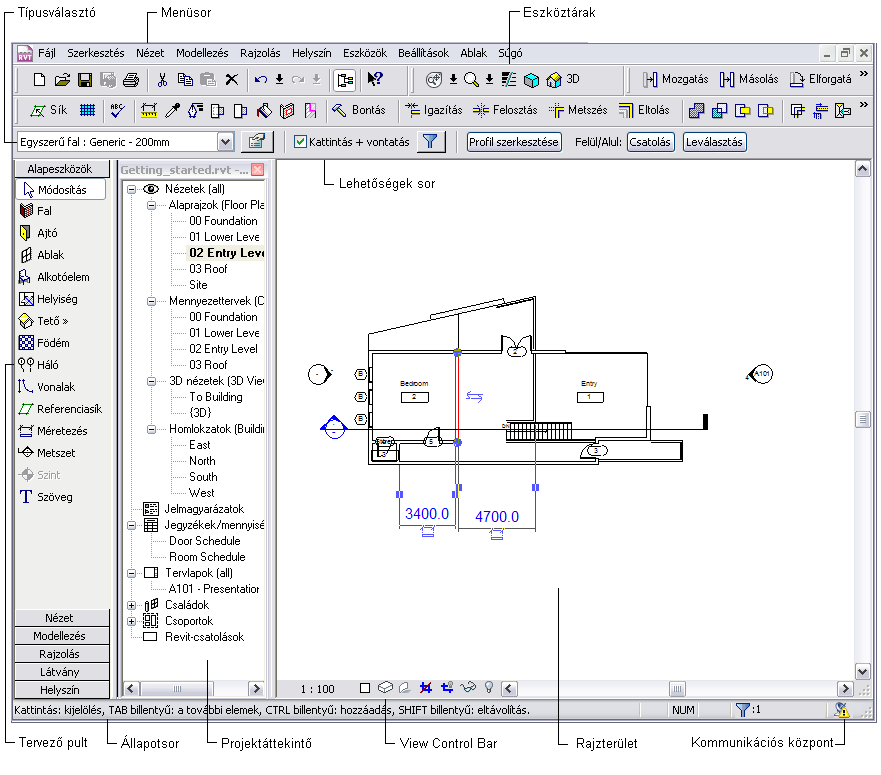

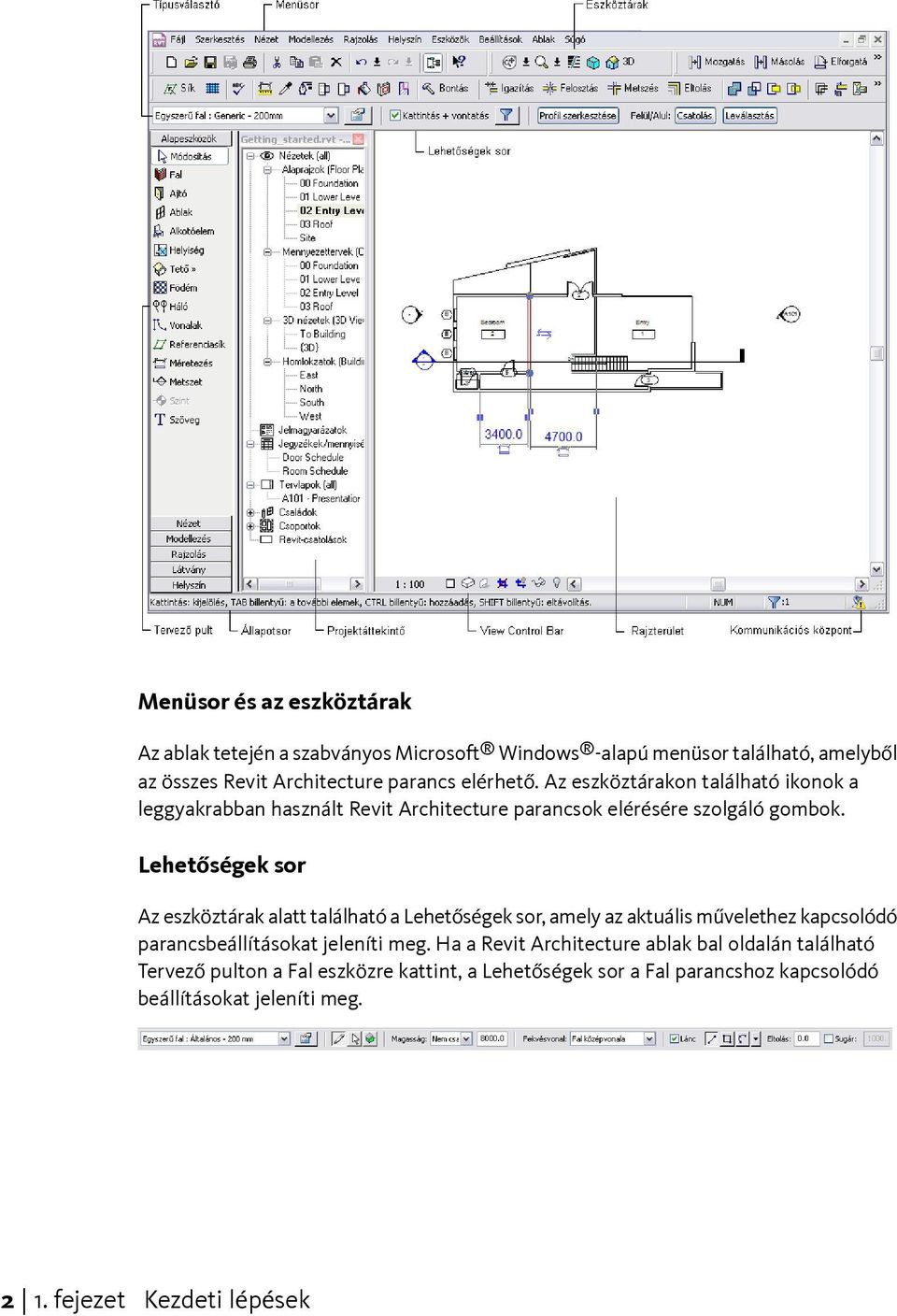

6 Menüsor és az eszköztárak Az ablak tetején a szabványos Microsoft Windows -alapú menüsor található, amelyből az összes Revit Architecture parancs elérhető. Az eszköztárakon található ikonok a leggyakrabban használt Revit Architecture parancsok elérésére szolgáló gombok. Lehetőségek sor Az eszköztárak alatt található a Lehetőségek sor, amely az aktuális művelethez kapcsolódó parancsbeállításokat jeleníti meg. Ha a Revit Architecture ablak bal oldalán található Tervező pulton a Fal eszközre kattint, a Lehetőségek sor a Fal parancshoz kapcsolódó beállításokat jeleníti meg fejezet Kezdeti lépések

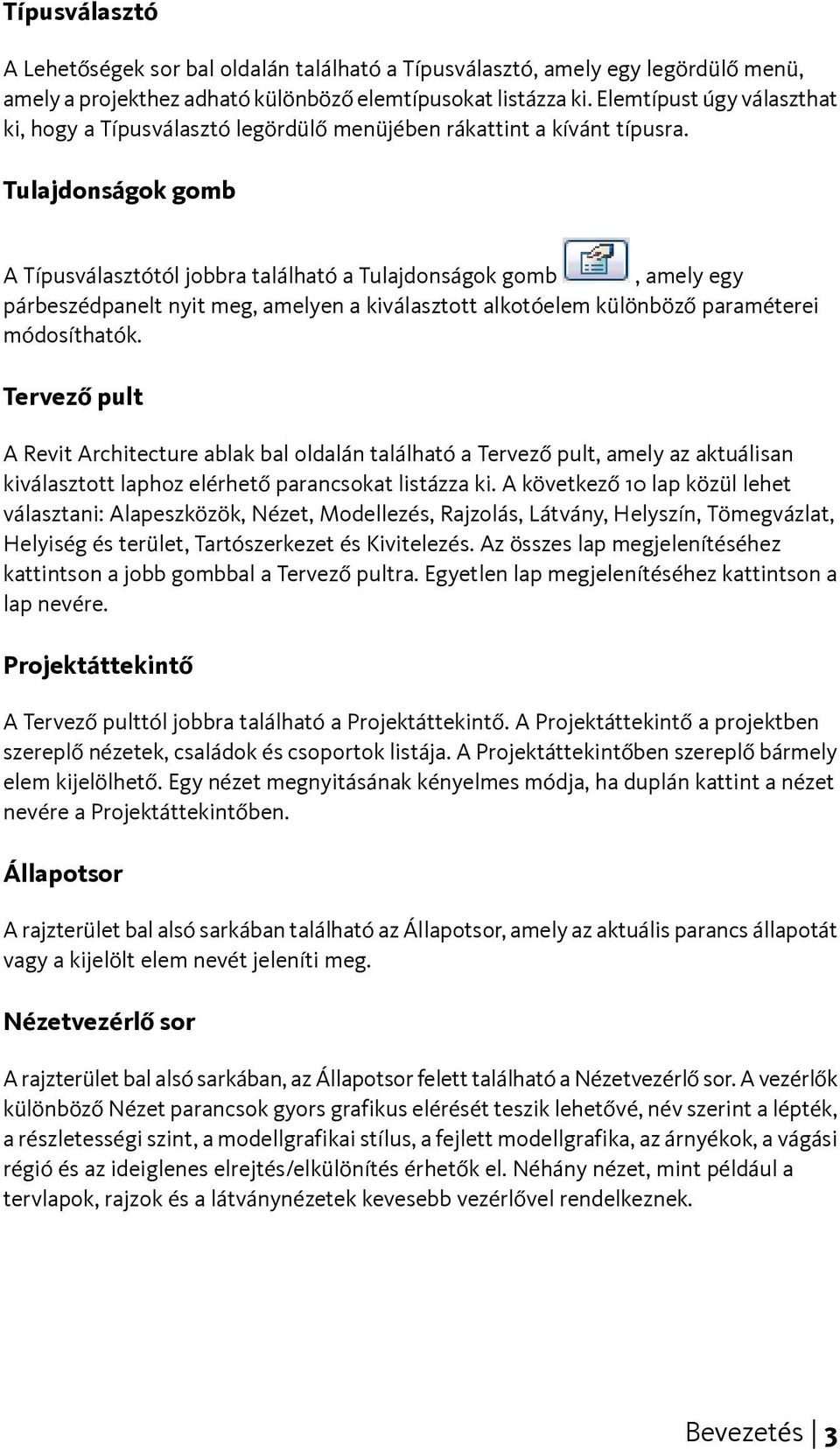

7 Típusválasztó A Lehetőségek sor bal oldalán található a Típusválasztó, amely egy legördülő menü, amely a projekthez adható különböző elemtípusokat listázza ki. Elemtípust úgy választhat ki, hogy a Típusválasztó legördülő menüjében rákattint a kívánt típusra. Tulajdonságok gomb A Típusválasztótól jobbra található a Tulajdonságok gomb, amely egy párbeszédpanelt nyit meg, amelyen a kiválasztott alkotóelem különböző paraméterei módosíthatók. Tervező pult A Revit Architecture ablak bal oldalán található a Tervező pult, amely az aktuálisan kiválasztott laphoz elérhető parancsokat listázza ki. A következő 10 lap közül lehet választani: Alapeszközök, Nézet, Modellezés, Rajzolás, Látvány, Helyszín, Tömegvázlat, Helyiség és terület, Tartószerkezet és Kivitelezés. Az összes lap megjelenítéséhez kattintson a jobb gombbal a Tervező pultra. Egyetlen lap megjelenítéséhez kattintson a lap nevére. Projektáttekintő A Tervező pulttól jobbra található a Projektáttekintő. A Projektáttekintő a projektben szereplő nézetek, családok és csoportok listája. A Projektáttekintőben szereplő bármely elem kijelölhető. Egy nézet megnyitásának kényelmes módja, ha duplán kattint a nézet nevére a Projektáttekintőben. Állapotsor A rajzterület bal alsó sarkában található az Állapotsor, amely az aktuális parancs állapotát vagy a kijelölt elem nevét jeleníti meg. Nézetvezérlő sor A rajzterület bal alsó sarkában, az Állapotsor felett található a Nézetvezérlő sor. A vezérlők különböző Nézet parancsok gyors grafikus elérését teszik lehetővé, név szerint a lépték, a részletességi szint, a modellgrafikai stílus, a fejlett modellgrafika, az árnyékok, a vágási régió és az ideiglenes elrejtés/elkülönítés érhetők el. Néhány nézet, mint például a tervlapok, rajzok és a látványnézetek kevesebb vezérlővel rendelkeznek. Bevezetés 3

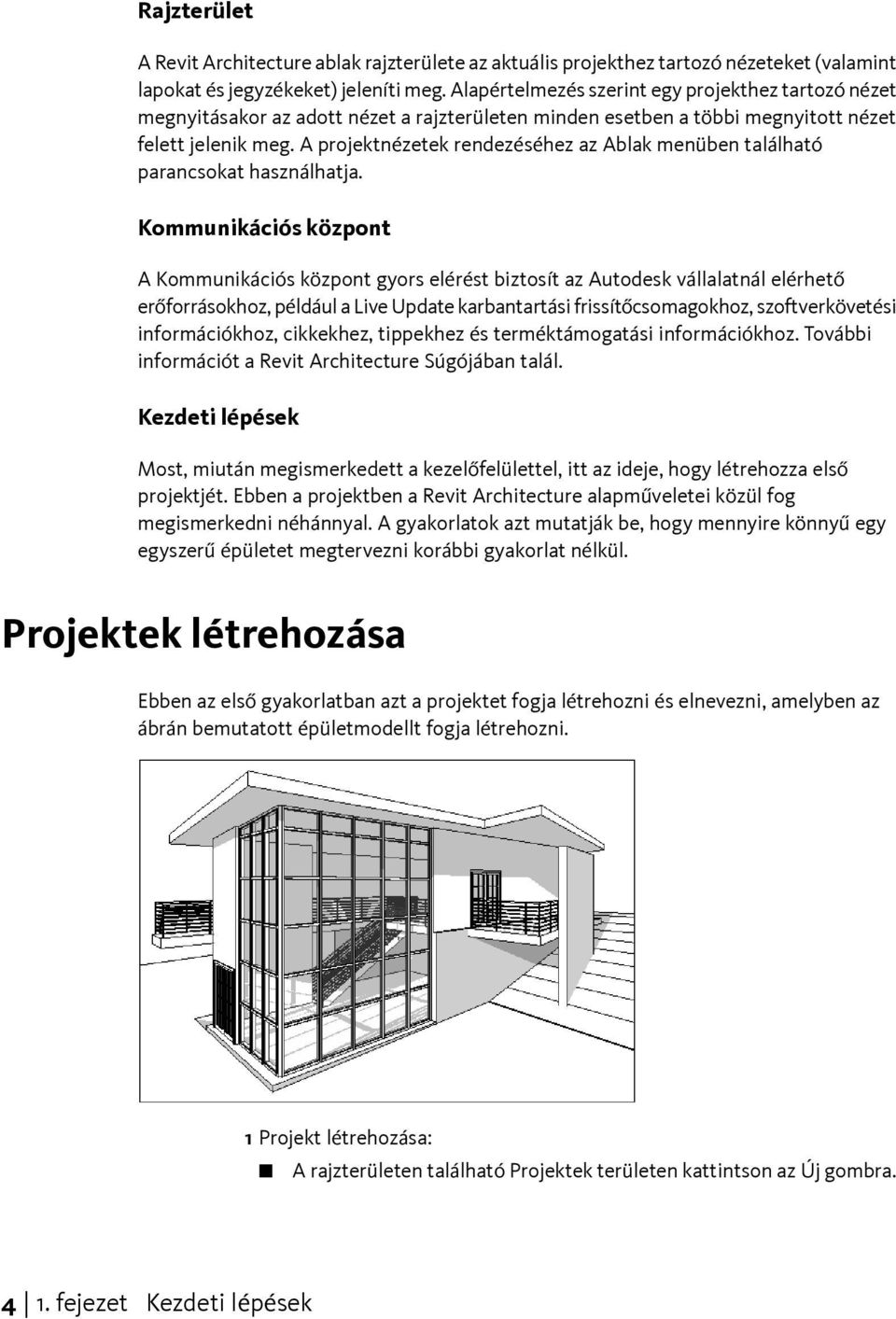

8 Rajzterület A Revit Architecture ablak rajzterülete az aktuális projekthez tartozó nézeteket (valamint lapokat és jegyzékeket) jeleníti meg. Alapértelmezés szerint egy projekthez tartozó nézet megnyitásakor az adott nézet a rajzterületen minden esetben a többi megnyitott nézet felett jelenik meg. A projektnézetek rendezéséhez az Ablak menüben található parancsokat használhatja. Kommunikációs központ A Kommunikációs központ gyors elérést biztosít az Autodesk vállalatnál elérhető erőforrásokhoz, például a Live Update karbantartási frissítőcsomagokhoz, szoftverkövetési információkhoz, cikkekhez, tippekhez és terméktámogatási információkhoz. További információt a Revit Architecture Súgójában talál. Kezdeti lépések Most, miután megismerkedett a kezelőfelülettel, itt az ideje, hogy létrehozza első projektjét. Ebben a projektben a Revit Architecture alapműveletei közül fog megismerkedni néhánnyal. A gyakorlatok azt mutatják be, hogy mennyire könnyű egy egyszerű épületet megtervezni korábbi gyakorlat nélkül. Projektek létrehozása Ebben az első gyakorlatban azt a projektet fogja létrehozni és elnevezni, amelyben az ábrán bemutatott épületmodellt fogja létrehozni. 1 Projekt létrehozása: A rajzterületen található Projektek területen kattintson az Új gombra fejezet Kezdeti lépések

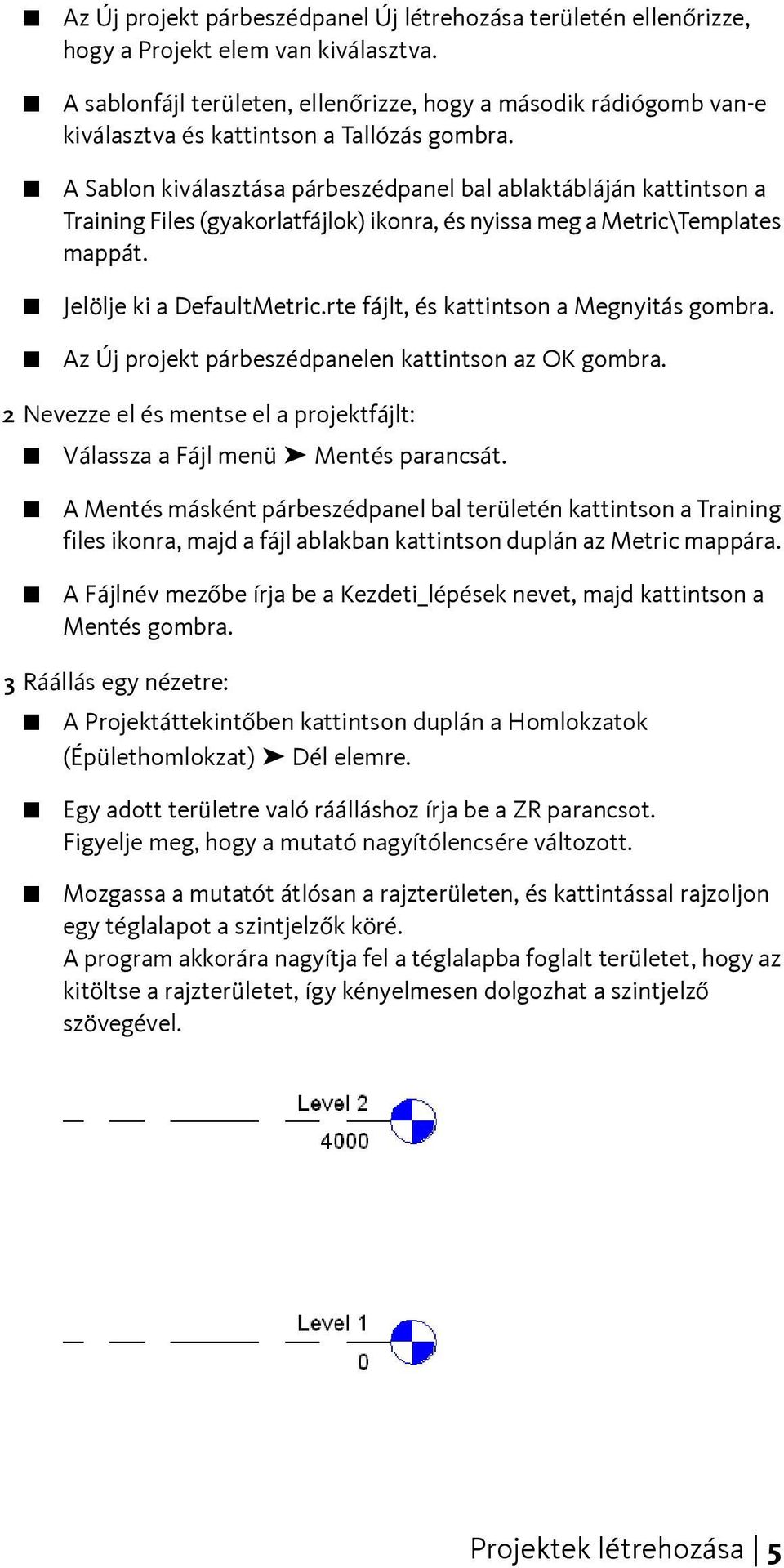

9 Az Új projekt párbeszédpanel Új létrehozása területén ellenőrizze, hogy a Projekt elem van kiválasztva. A sablonfájl területen, ellenőrizze, hogy a második rádiógomb van-e kiválasztva és kattintson a Tallózás gombra. A Sablon kiválasztása párbeszédpanel bal ablaktábláján kattintson a Training Files (gyakorlatfájlok) ikonra, és nyissa meg a Metric\Templates mappát. Jelölje ki a DefaultMetric.rte fájlt, és kattintson a Megnyitás gombra. Az Új projekt párbeszédpanelen kattintson az OK gombra. 2 Nevezze el és mentse el a projektfájlt: Válassza a Fájl menü Mentés parancsát. A Mentés másként párbeszédpanel bal területén kattintson a Training files ikonra, majd a fájl ablakban kattintson duplán az Metric mappára. A Fájlnév mezőbe írja be a Kezdeti_lépések nevet, majd kattintson a Mentés gombra. 3 Ráállás egy nézetre: A Projektáttekintőben kattintson duplán a Homlokzatok (Épülethomlokzat) Dél elemre. Egy adott területre való ráálláshoz írja be a ZR parancsot. Figyelje meg, hogy a mutató nagyítólencsére változott. Mozgassa a mutatót átlósan a rajzterületen, és kattintással rajzoljon egy téglalapot a szintjelzők köré. A program akkorára nagyítja fel a téglalapba foglalt területet, hogy az kitöltse a rajzterületet, így kényelmesen dolgozhat a szintjelző szövegével. Projektek létrehozása 5

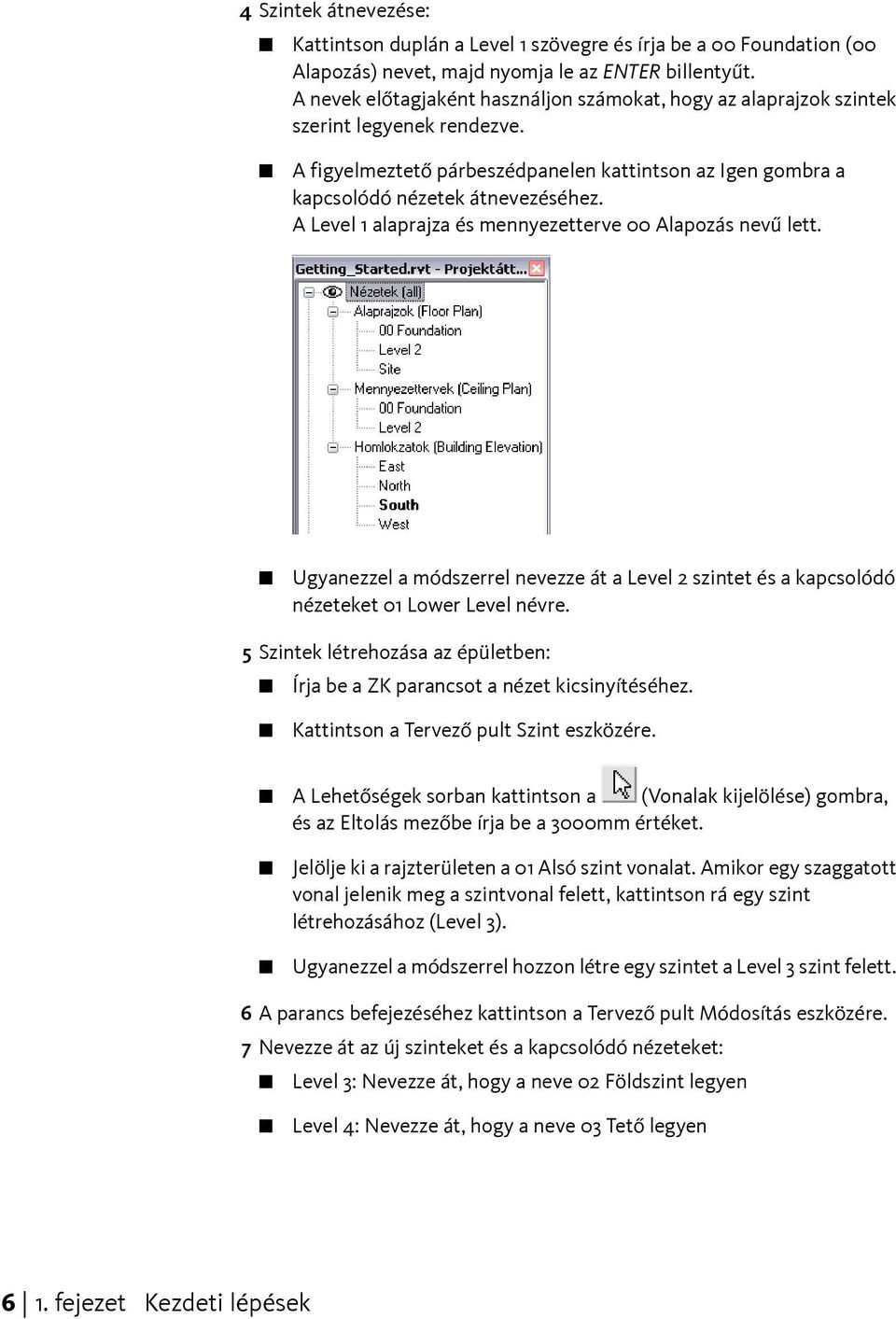

10 4 Szintek átnevezése: Kattintson duplán a Level 1 szövegre és írja be a 00 Foundation (00 Alapozás) nevet, majd nyomja le az ENTER billentyűt. A nevek előtagjaként használjon számokat, hogy az alaprajzok szintek szerint legyenek rendezve. A figyelmeztető párbeszédpanelen kattintson az Igen gombra a kapcsolódó nézetek átnevezéséhez. A Level 1 alaprajza és mennyezetterve 00 Alapozás nevű lett. Ugyanezzel a módszerrel nevezze át a Level 2 szintet és a kapcsolódó nézeteket 01 Lower Level névre. 5 Szintek létrehozása az épületben: Írja be a ZK parancsot a nézet kicsinyítéséhez. Kattintson a Tervező pult Szint eszközére. A Lehetőségek sorban kattintson a (Vonalak kijelölése) gombra, és az Eltolás mezőbe írja be a 3000mm értéket. Jelölje ki a rajzterületen a 01 Alsó szint vonalat. Amikor egy szaggatott vonal jelenik meg a szintvonal felett, kattintson rá egy szint létrehozásához (Level 3). Ugyanezzel a módszerrel hozzon létre egy szintet a Level 3 szint felett. 6 A parancs befejezéséhez kattintson a Tervező pult Módosítás eszközére. 7 Nevezze át az új szinteket és a kapcsolódó nézeteket: Level 3: Nevezze át, hogy a neve 02 Földszint legyen Level 4: Nevezze át, hogy a neve 03 Tető legyen 6 1. fejezet Kezdeti lépések

11 8 Kattintson duplán a szint méretekre és adja meg az új értékeket: 0mm: Változtassa meg erre: -5250mm 4000mm: Változtassa meg erre: -3050mm 7000mm: Lecserélés erre: -0mm mm: Változtassa meg erre: 3050 mm 9 Kattintson a Tervező pult Módosítás eszközére. 10 Mentse el a projektfájlt. Falak létrehozása Ebben a gyakorlatban különböző szinteken fog dolgozni, hogy sávalapokat adjon a projekthez. 1 A Projektáttekintő Alaprajzok területén kattintson duplán a 00 Alapozás szintre a rajzterületen való megnyitásához. 2 Kattintson a Tervező pult Fal eszközére. 3 A Típusválasztóban válassza az Egyszerű fal: Retaining - 300mm Concrete faltípust. 4 A Lehetőségek sorban: Kattintson a (Rajzolás) gombra. A Magasság mezőben válassza a 02 Földszint elemet. Ellenőrizze, hogy a Fekvésvonal mezőben a Fal középvonala elem legyen kiválasztva. Ellenőrizze, hogy a Lánc jelölőnégyzet be legyen jelölve. 5 Rajzoljon sávokat a rajzterületen az alapozási szinten: A fal kezdőpontjának kiválasztásához kattintson a jobb alsó negyedbe. Falak létrehozása 7

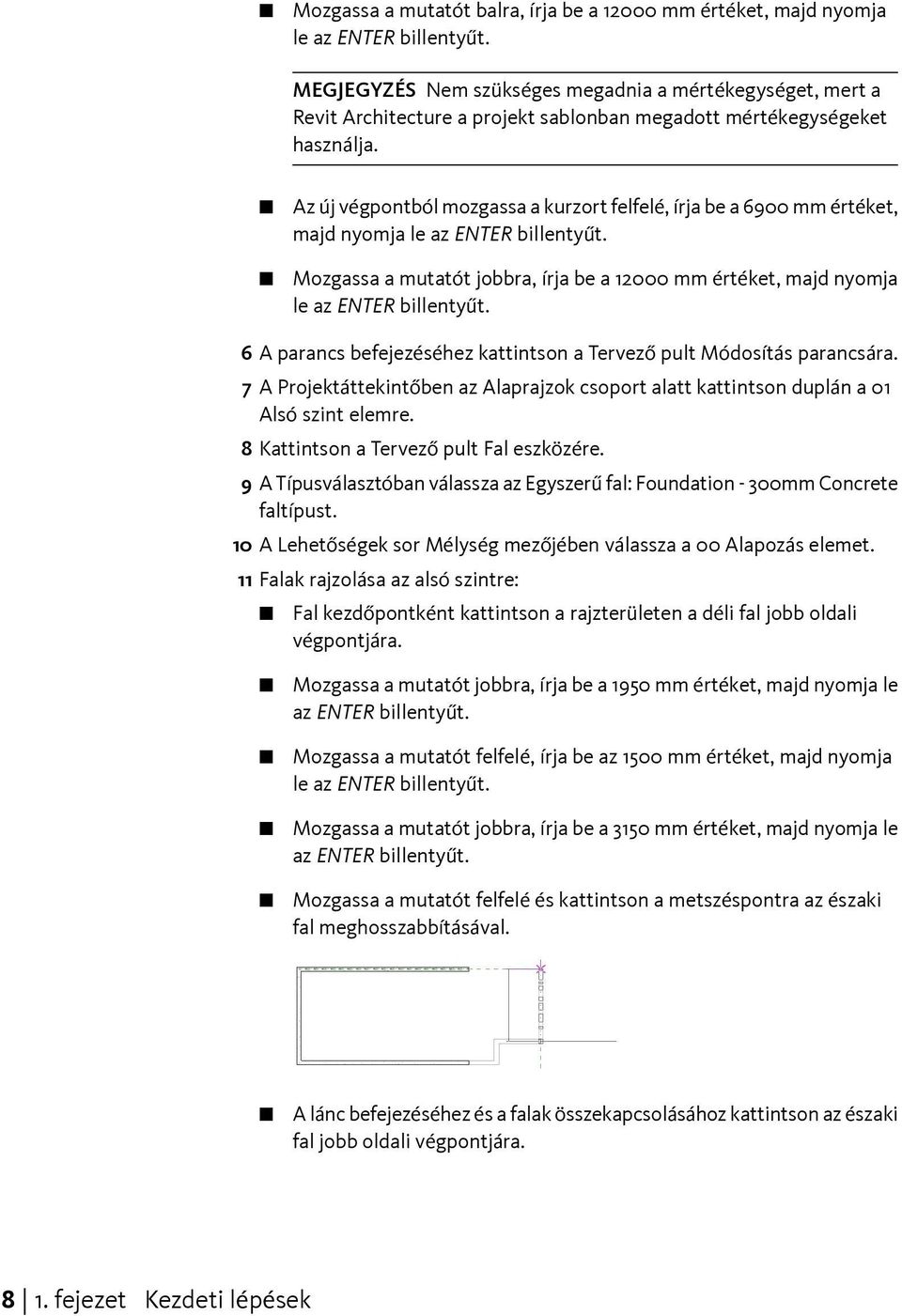

12 Mozgassa a mutatót balra, írja be a mm értéket, majd nyomja le az ENTER billentyűt. MEGJEGYZÉS Nem szükséges megadnia a mértékegységet, mert a Revit Architecture a projekt sablonban megadott mértékegységeket használja. Az új végpontból mozgassa a kurzort felfelé, írja be a 6900 mm értéket, majd nyomja le az ENTER billentyűt. Mozgassa a mutatót jobbra, írja be a mm értéket, majd nyomja le az ENTER billentyűt. 6 A parancs befejezéséhez kattintson a Tervező pult Módosítás parancsára. 7 A Projektáttekintőben az Alaprajzok csoport alatt kattintson duplán a 01 Alsó szint elemre. 8 Kattintson a Tervező pult Fal eszközére. 9 A Típusválasztóban válassza az Egyszerű fal: Foundation - 300mm Concrete faltípust. 10 A Lehetőségek sor Mélység mezőjében válassza a 00 Alapozás elemet. 11 Falak rajzolása az alsó szintre: Fal kezdőpontként kattintson a rajzterületen a déli fal jobb oldali végpontjára. Mozgassa a mutatót jobbra, írja be a 1950 mm értéket, majd nyomja le az ENTER billentyűt. Mozgassa a mutatót felfelé, írja be az 1500 mm értéket, majd nyomja le az ENTER billentyűt. Mozgassa a mutatót jobbra, írja be a 3150 mm értéket, majd nyomja le az ENTER billentyűt. Mozgassa a mutatót felfelé és kattintson a metszéspontra az északi fal meghosszabbításával. A lánc befejezéséhez és a falak összekapcsolásához kattintson az északi fal jobb oldali végpontjára fejezet Kezdeti lépések

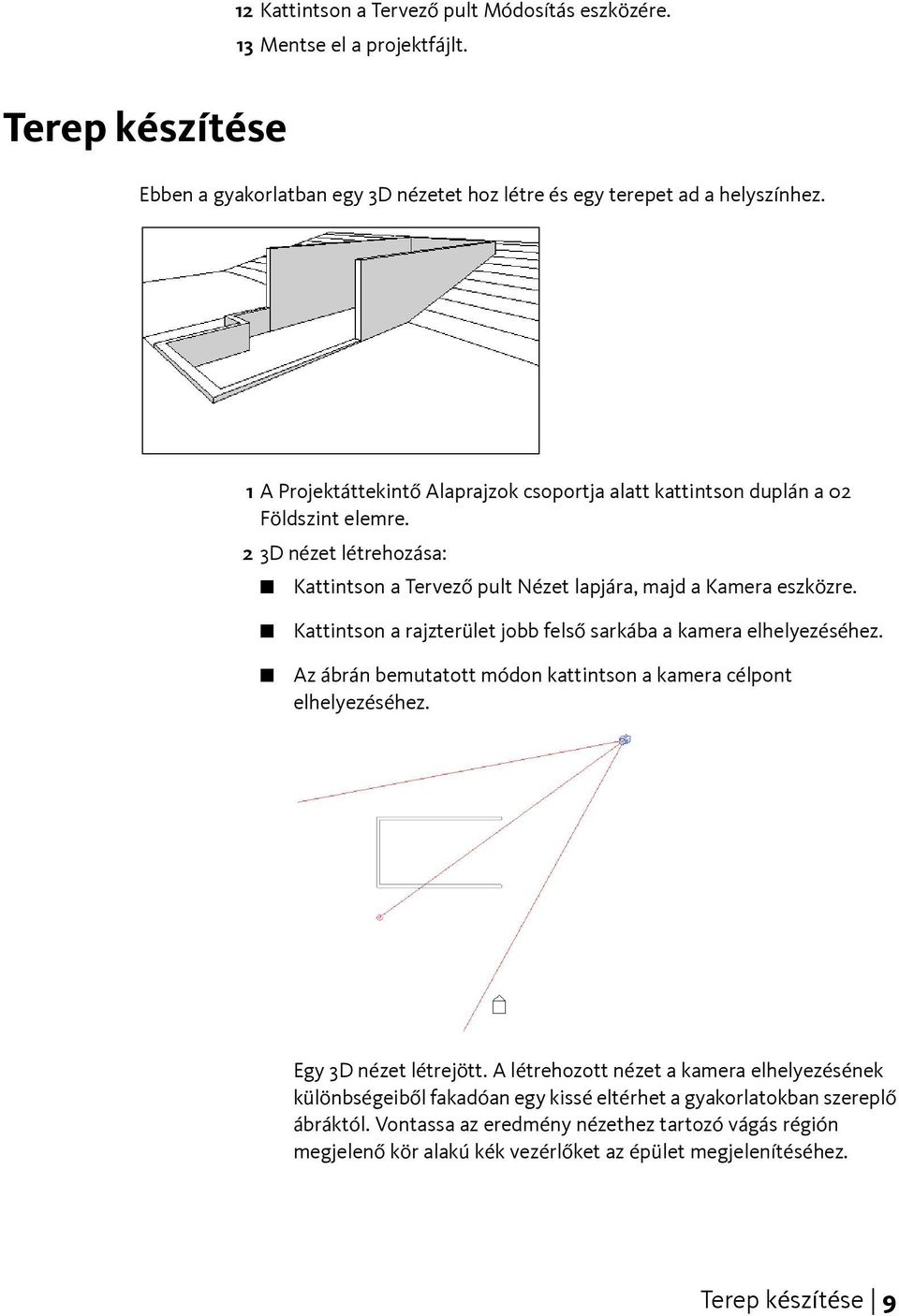

13 12 Kattintson a Tervező pult Módosítás eszközére. 13 Mentse el a projektfájlt. Terep készítése Ebben a gyakorlatban egy 3D nézetet hoz létre és egy terepet ad a helyszínhez. 1 A Projektáttekintő Alaprajzok csoportja alatt kattintson duplán a 02 Földszint elemre. 2 3D nézet létrehozása: Kattintson a Tervező pult Nézet lapjára, majd a Kamera eszközre. Kattintson a rajzterület jobb felső sarkába a kamera elhelyezéséhez. Az ábrán bemutatott módon kattintson a kamera célpont elhelyezéséhez. Egy 3D nézet létrejött. A létrehozott nézet a kamera elhelyezésének különbségeiből fakadóan egy kissé eltérhet a gyakorlatokban szereplő ábráktól. Vontassa az eredmény nézethez tartozó vágás régión megjelenő kör alakú kék vezérlőket az épület megjelenítéséhez. Terep készítése 9

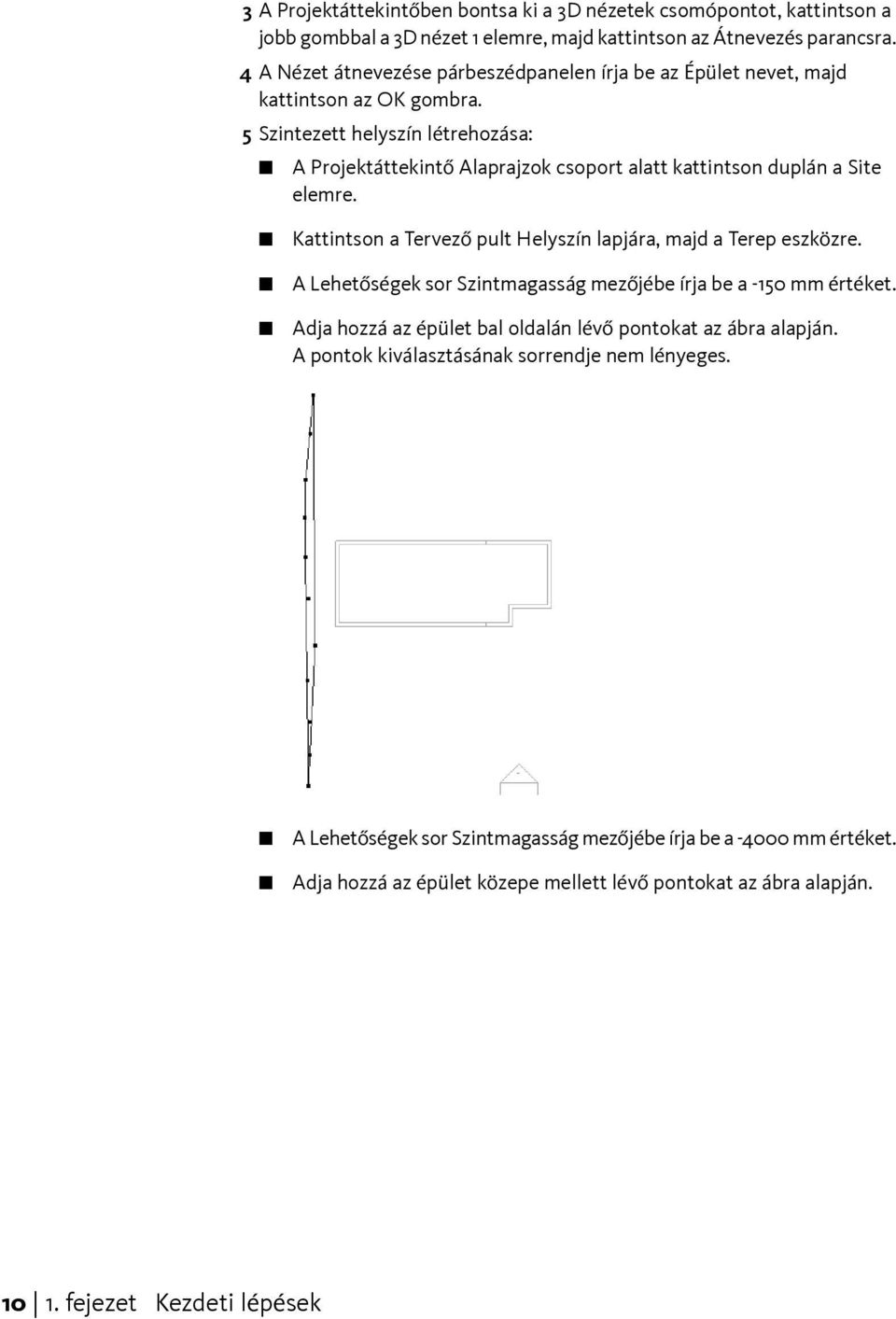

14 3 A Projektáttekintőben bontsa ki a 3D nézetek csomópontot, kattintson a jobb gombbal a 3D nézet 1 elemre, majd kattintson az Átnevezés parancsra. 4 A Nézet átnevezése párbeszédpanelen írja be az Épület nevet, majd kattintson az OK gombra. 5 Szintezett helyszín létrehozása: A Projektáttekintő Alaprajzok csoport alatt kattintson duplán a Site elemre. Kattintson a Tervező pult Helyszín lapjára, majd a Terep eszközre. A Lehetőségek sor Szintmagasság mezőjébe írja be a -150 mm értéket. Adja hozzá az épület bal oldalán lévő pontokat az ábra alapján. A pontok kiválasztásának sorrendje nem lényeges. A Lehetőségek sor Szintmagasság mezőjébe írja be a mm értéket. Adja hozzá az épület közepe mellett lévő pontokat az ábra alapján fejezet Kezdeti lépések

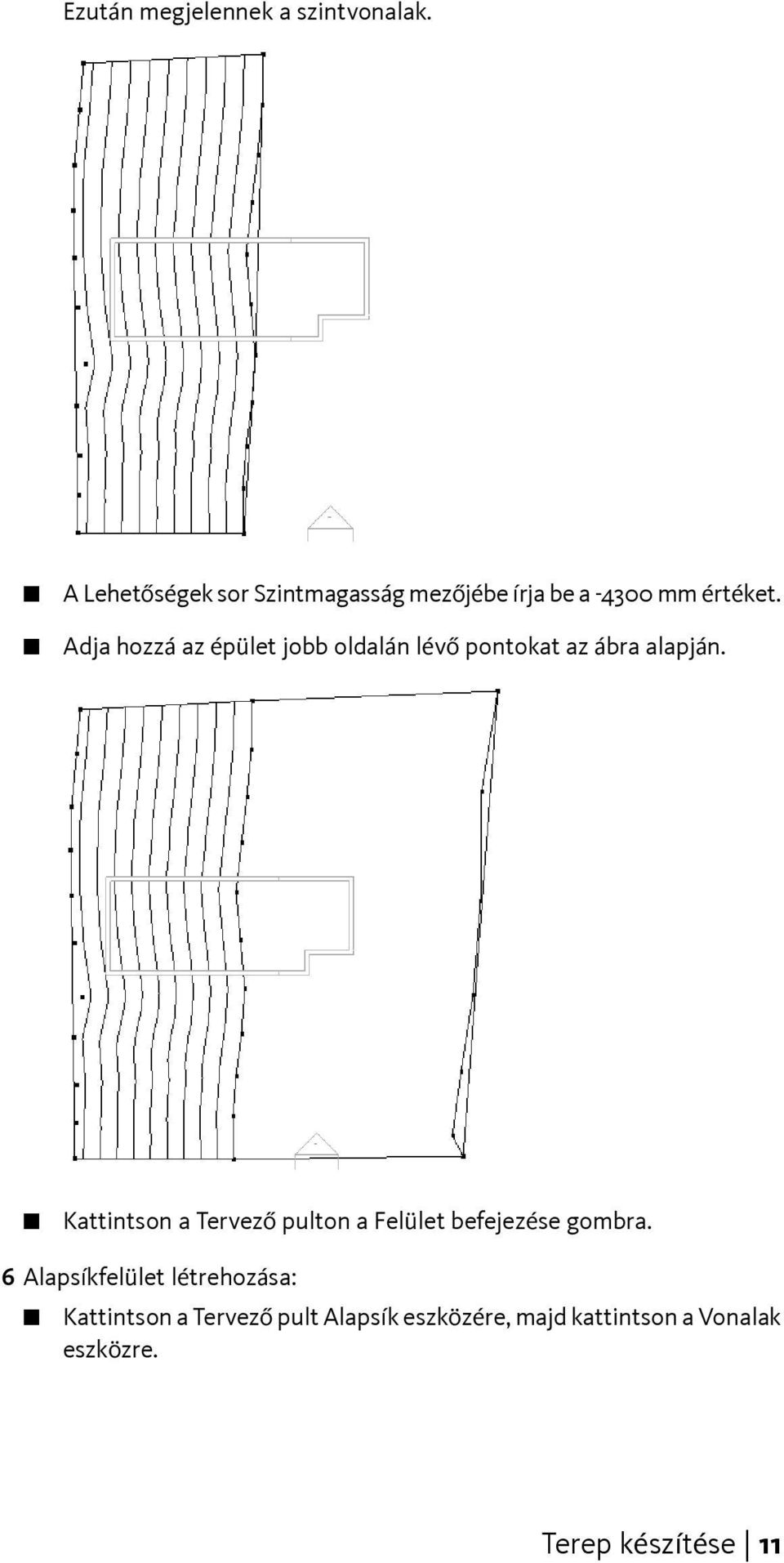

15 Ezután megjelennek a szintvonalak. A Lehetőségek sor Szintmagasság mezőjébe írja be a mm értéket. Adja hozzá az épület jobb oldalán lévő pontokat az ábra alapján. Kattintson a Tervező pulton a Felület befejezése gombra. 6 Alapsíkfelület létrehozása: Kattintson a Tervező pult Alapsík eszközére, majd kattintson a Vonalak eszközre. Terep készítése 11

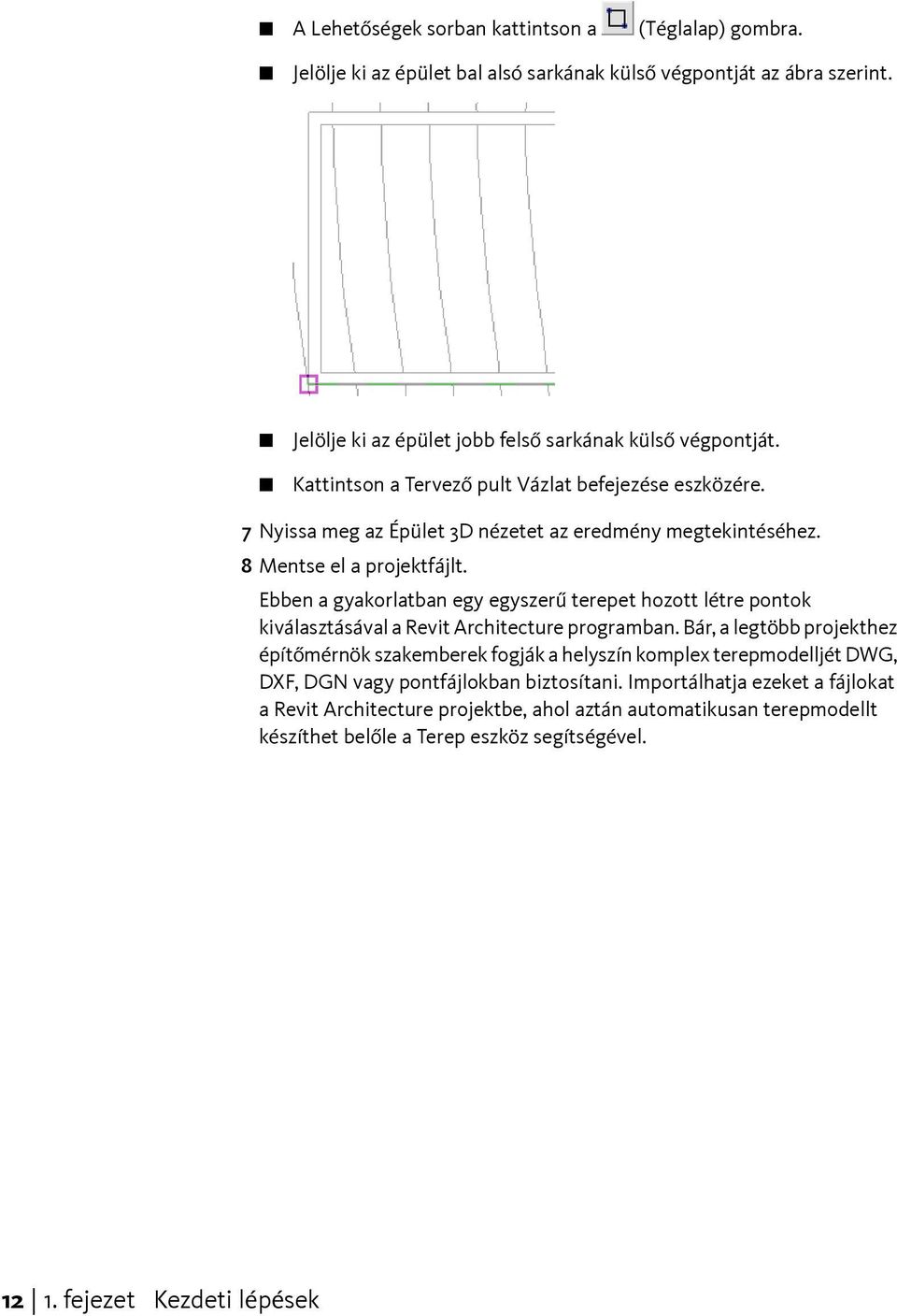

16 A Lehetőségek sorban kattintson a (Téglalap) gombra. Jelölje ki az épület bal alsó sarkának külső végpontját az ábra szerint. Jelölje ki az épület jobb felső sarkának külső végpontját. Kattintson a Tervező pult Vázlat befejezése eszközére. 7 Nyissa meg az Épület 3D nézetet az eredmény megtekintéséhez. 8 Mentse el a projektfájlt. Ebben a gyakorlatban egy egyszerű terepet hozott létre pontok kiválasztásával a Revit Architecture programban. Bár, a legtöbb projekthez építőmérnök szakemberek fogják a helyszín komplex terepmodelljét DWG, DXF, DGN vagy pontfájlokban biztosítani. Importálhatja ezeket a fájlokat a Revit Architecture projektbe, ahol aztán automatikusan terepmodellt készíthet belőle a Terep eszköz segítségével fejezet Kezdeti lépések

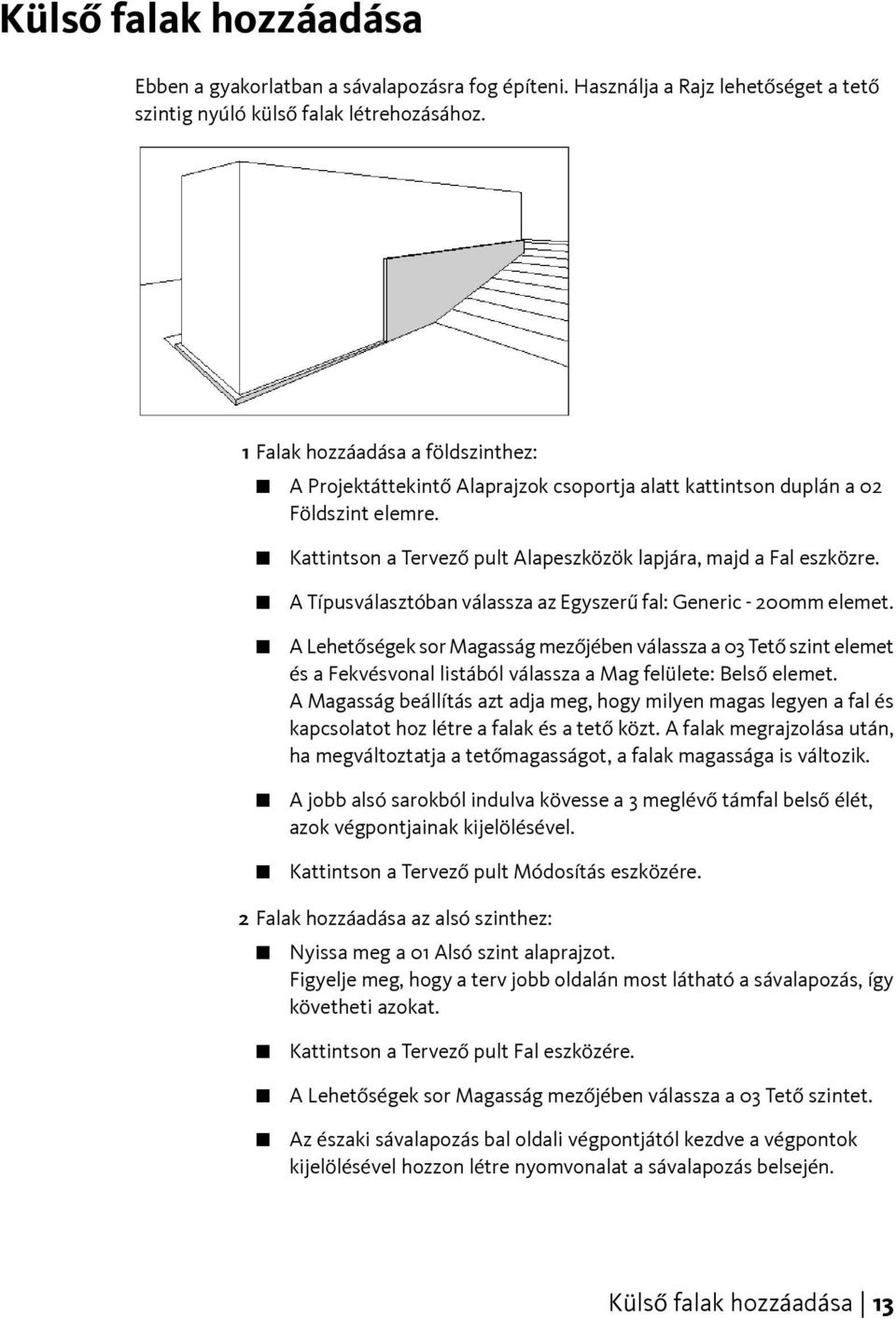

17 Külső falak hozzáadása Ebben a gyakorlatban a sávalapozásra fog építeni. Használja a Rajz lehetőséget a tető szintig nyúló külső falak létrehozásához. 1 Falak hozzáadása a földszinthez: A Projektáttekintő Alaprajzok csoportja alatt kattintson duplán a 02 Földszint elemre. Kattintson a Tervező pult Alapeszközök lapjára, majd a Fal eszközre. A Típusválasztóban válassza az Egyszerű fal: Generic - 200mm elemet. A Lehetőségek sor Magasság mezőjében válassza a 03 Tető szint elemet és a Fekvésvonal listából válassza a Mag felülete: Belső elemet. A Magasság beállítás azt adja meg, hogy milyen magas legyen a fal és kapcsolatot hoz létre a falak és a tető közt. A falak megrajzolása után, ha megváltoztatja a tetőmagasságot, a falak magassága is változik. A jobb alsó sarokból indulva kövesse a 3 meglévő támfal belső élét, azok végpontjainak kijelölésével. Kattintson a Tervező pult Módosítás eszközére. 2 Falak hozzáadása az alsó szinthez: Nyissa meg a 01 Alsó szint alaprajzot. Figyelje meg, hogy a terv jobb oldalán most látható a sávalapozás, így követheti azokat. Kattintson a Tervező pult Fal eszközére. A Lehetőségek sor Magasság mezőjében válassza a 03 Tető szintet. Az északi sávalapozás bal oldali végpontjától kezdve a végpontok kijelölésével hozzon létre nyomvonalat a sávalapozás belsején. Külső falak hozzáadása 13

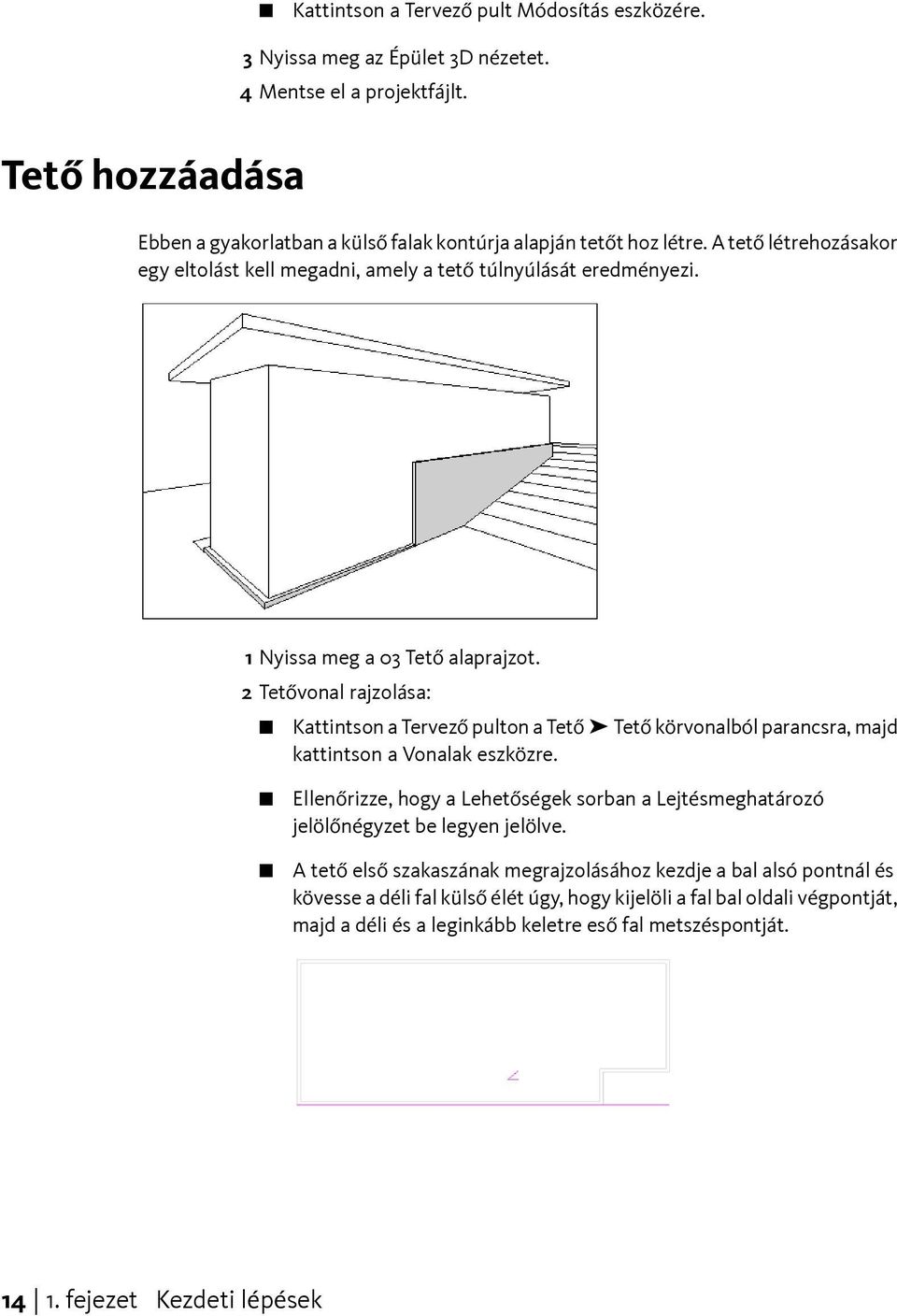

18 Kattintson a Tervező pult Módosítás eszközére. 3 Nyissa meg az Épület 3D nézetet. 4 Mentse el a projektfájlt. Tető hozzáadása Ebben a gyakorlatban a külső falak kontúrja alapján tetőt hoz létre. A tető létrehozásakor egy eltolást kell megadni, amely a tető túlnyúlását eredményezi. 1 Nyissa meg a 03 Tető alaprajzot. 2 Tetővonal rajzolása: Kattintson a Tervező pulton a Tető Tető körvonalból parancsra, majd kattintson a Vonalak eszközre. Ellenőrizze, hogy a Lehetőségek sorban a Lejtésmeghatározó jelölőnégyzet be legyen jelölve. A tető első szakaszának megrajzolásához kezdje a bal alsó pontnál és kövesse a déli fal külső élét úgy, hogy kijelöli a fal bal oldali végpontját, majd a déli és a leginkább keletre eső fal metszéspontját fejezet Kezdeti lépések

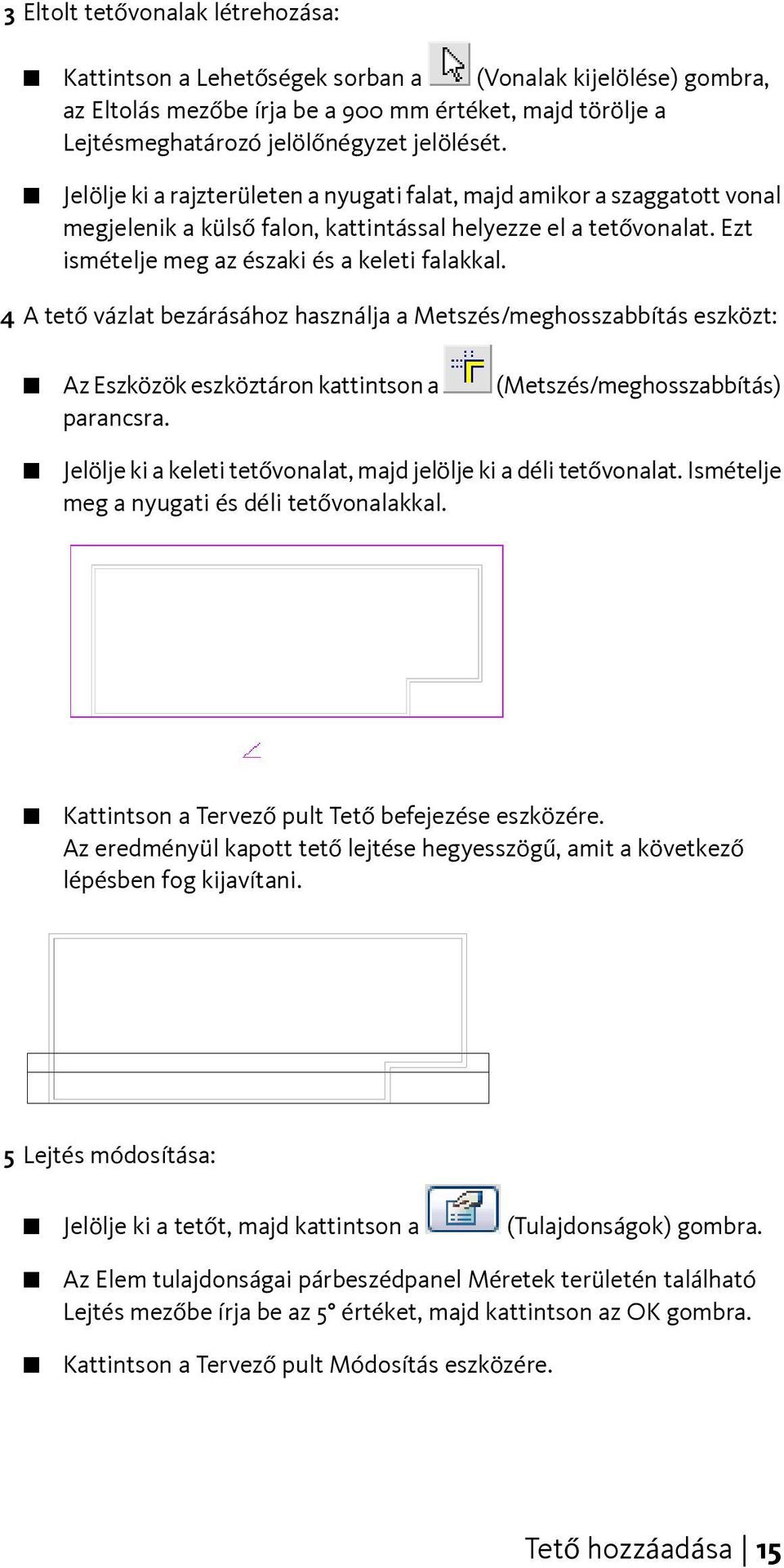

19 3 Eltolt tetővonalak létrehozása: Kattintson a Lehetőségek sorban a (Vonalak kijelölése) gombra, az Eltolás mezőbe írja be a 900 mm értéket, majd törölje a Lejtésmeghatározó jelölőnégyzet jelölését. Jelölje ki a rajzterületen a nyugati falat, majd amikor a szaggatott vonal megjelenik a külső falon, kattintással helyezze el a tetővonalat. Ezt ismételje meg az északi és a keleti falakkal. 4 A tető vázlat bezárásához használja a Metszés/meghosszabbítás eszközt: Az Eszközök eszköztáron kattintson a (Metszés/meghosszabbítás) parancsra. Jelölje ki a keleti tetővonalat, majd jelölje ki a déli tetővonalat. Ismételje meg a nyugati és déli tetővonalakkal. Kattintson a Tervező pult Tető befejezése eszközére. Az eredményül kapott tető lejtése hegyesszögű, amit a következő lépésben fog kijavítani. 5 Lejtés módosítása: Jelölje ki a tetőt, majd kattintson a (Tulajdonságok) gombra. Az Elem tulajdonságai párbeszédpanel Méretek területén található Lejtés mezőbe írja be az 5 értéket, majd kattintson az OK gombra. Kattintson a Tervező pult Módosítás eszközére. Tető hozzáadása 15

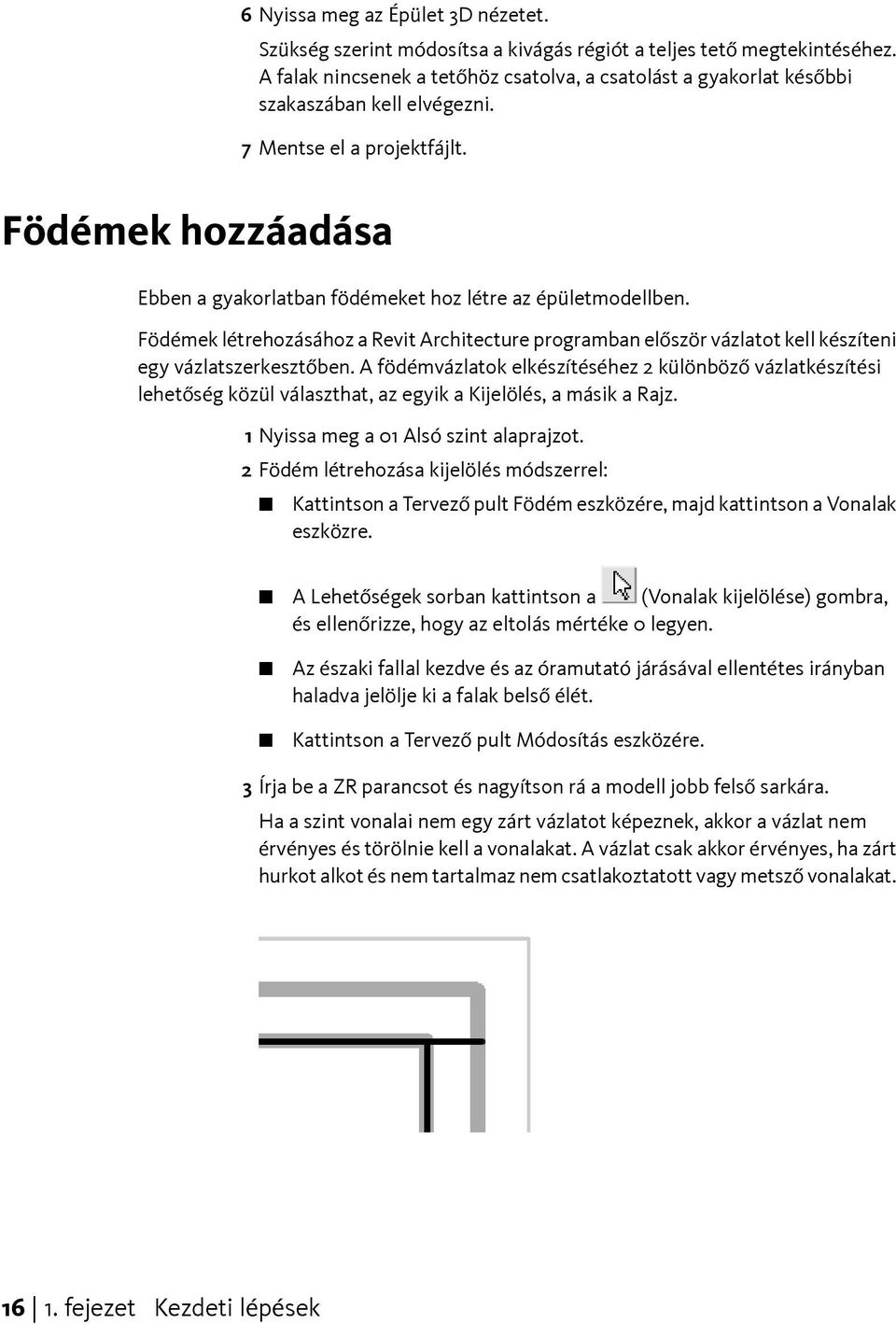

20 6 Nyissa meg az Épület 3D nézetet. Szükség szerint módosítsa a kivágás régiót a teljes tető megtekintéséhez. A falak nincsenek a tetőhöz csatolva, a csatolást a gyakorlat későbbi szakaszában kell elvégezni. 7 Mentse el a projektfájlt. Födémek hozzáadása Ebben a gyakorlatban födémeket hoz létre az épületmodellben. Födémek létrehozásához a Revit Architecture programban először vázlatot kell készíteni egy vázlatszerkesztőben. A födémvázlatok elkészítéséhez 2 különböző vázlatkészítési lehetőség közül választhat, az egyik a Kijelölés, a másik a Rajz. 1 Nyissa meg a 01 Alsó szint alaprajzot. 2 Födém létrehozása kijelölés módszerrel: Kattintson a Tervező pult Födém eszközére, majd kattintson a Vonalak eszközre. A Lehetőségek sorban kattintson a (Vonalak kijelölése) gombra, és ellenőrizze, hogy az eltolás mértéke 0 legyen. Az északi fallal kezdve és az óramutató járásával ellentétes irányban haladva jelölje ki a falak belső élét. Kattintson a Tervező pult Módosítás eszközére. 3 Írja be a ZR parancsot és nagyítson rá a modell jobb felső sarkára. Ha a szint vonalai nem egy zárt vázlatot képeznek, akkor a vázlat nem érvényes és törölnie kell a vonalakat. A vázlat csak akkor érvényes, ha zárt hurkot alkot és nem tartalmaz nem csatlakoztatott vagy metsző vonalakat fejezet Kezdeti lépések

21 4 Zárt vázlat létrehozása: Az Eszközök eszköztáron kattintson a (Metszés/meghosszabbítás) parancsra. Szükség szerint metssze a vonalakat a megtartani kívánt vonaltöredékekre való kattintással. Írja be a ZP parancsot az előző nézetre történő közelítéshez. Kattintson a Tervező pult Vázlat befejezése eszközére. 5 A figyelmeztető párbeszédpanelen kattintson a Nem gombra. Ha az Igen gombra kattintott, az alsó szinten lévő falak a födém alsó szintjénél el lettek metszve. 6 Födém létrehozása rajz módszerrel: Nyissa meg a 02 Földszint alaprajzot. Kattintson a Tervező pult Födém eszközére, majd kattintson a Vonalak eszközre. A Lehetőségek sorban kattintson a (Rajz) gombra, és ellenőrizze, hogy a Lánc jelölőnégyzet be legyen jelölve. A belső bal alsó sarokból indulva jelölje ki a nyugati fal alsó végpontját, majd jelölje ki a felső végpontot. Mozgassa a mutatót jobbra mm értékkel, és kattintással rajzolja meg a vázlatvonalat. Mozgassa a mutatót lefelé 5300 mm értékkel, hogy illeszkedjen a fal külső élével, majd kattintson a pont megadásához. Mozgassa a mutatót jobbra 9000 mm értékkel, majd kattintson. Födémek hozzáadása 17

22 Mozgassa a mutatót lefelé 1300 mm értékkel, hogy illeszkedjen a fal belső élével, majd kattintson. Mozgassa a mutatót balra, írja be az SZ parancsot a hurok végpontjának megkereséséhez, és jelölje ki a végpontot a födémvázlat befejezéséhez. Kattintson a Tervező pult Vázlat befejezése eszközére. 7 A figyelmeztető párbeszédpanelen kattintson a Nem gombra. 8 Födémek megtekintése 3D nézetben: Nyissa meg az Épület 3D nézetet. Jelölje ki a falat az ábra szerint. A Nézetvezérlő sorban kattintson az Ideiglenes elrejtés/elkülönítés Elem elrejtése parancsra. A kiválasztott fal ideiglenesen rejtett, így láthatja a belső födémeket. A Nézetvezérlő sorban kattintson a Modellgrafika stílusa Árnyalás az élek megjelenítésével parancsra. A Nézetvezérlő sorban kattintson az Ideiglenes elrejtés/elkülönítés Ideiglenes elrejtés/elkülönítés alaphelyzetbe parancsra. 9 Mentse el a projektfájlt fejezet Kezdeti lépések

23 Belső falak hozzáadása Ebben a gyakorlatban falakat fog adni az alsó szinthez és a földszinthez, majd helyiségek létrehozásához módosítani fogja a falakat. 1 Nyissa meg a 01 Alsó szint alaprajzot. 2 Kattintson a Tervező pult Fal eszközére. 3 A Típusválasztóban válassza az Egyszerű fal: Generic - 200mm elemet. 4 A Lehetőségek sorban: Kattintson a (Rajzolás) gombra. A Magasság mezőben válassza a 02 Földszint elemet. A Fekvésvonal listából válassza a Fal középvonala elemet. Törölje a Lánc jelölőnégyzet jelölését. 5 Falak hozzáadása: Nagyítson rá a nyugati falra, mozgassa a mutatót az északi fal középvonala mentén, írja be a 8000 mm értéket, és nyomja le az ENTER billentyűt a fal kezdőpontjának megadásához. Mozgassa a mutatót lefelé, majd a fal 1 befejezéséhez kattintson a déli fal középvonalára. Kattintson a Tervező pult Módosítás eszközére. Kattintson a jobb gombbal a falra, majd kattintson a Hasonló létrehozása parancsra. Használja a következő ábrát útmutatóként további falak hozzáadásához, ezzel helyiségek létrehozásához. Belső falak hozzáadása 19

24 6 Falak módosítása folyosó létrehozásához: Az Eszközök eszköztáron kattintson a (Felosztás) gombra, majd kattintson a fal 1 nevű falra az előző ábrán rövid vonallal jelölt területen. Az Eszközök eszköztáron kattintson a (Metszés/meghosszabbítás) parancsra. Metssze a felosztott falat folyosó létrehozásához, az ábra alapján. 7 Kattintson a Tervező pult Módosítás eszközére. 8 Falak rajzolása: Nyissa meg a 02 Földszint alaprajzot fejezet Kezdeti lépések

25 Kattintson a jobb gombbal az alsó szint háttérben lévő félig árnyalt falak egyikére, majd kattintson a Hasonló létrehozása parancsra. Használja a következő ábrát útmutatóként további falak hozzáadásához, ezzel helyiségek létrehozásához. 9 Kattintson a Tervező pult Módosítás eszközére. A helyiségek falai az alsó szinten és a földszinten ezzel elkészültek. 10 Mentse el a projektfájlt. Ajtók hozzáadása a tervhez Ebben a gyakorlatban ajtókat kell betölteni a projektbe a Training Files mappából, majd belső és külső ajtókat fog a modellhez adni. 1 A Tervező pult Alapeszközök lapján kattintson az Ajtó eszközre. Korlátozott számú ajtótípus van a projektben, mert kevés van az alapértelmezés szerinti sablonban. A Training Files mappából további ajtótípusok tölthetők be. 2 Ajtók betöltése a Training Files mappából: A Lehetőségek sorban kattintson a Betöltés gombra. A Család betöltése párbeszédpanel bal oldali táblájában kattintson a Training Files elemre, majd nyissa meg az Metric\Families\Doors mappát. A CTRL billentyű nyomva tartása közben jelölje ki a következő ajtótípusokat: M_Bifold-4 Panel.rfa, M_Double-Glass 2.rfa, M_Single-Glass 2.rfa. Ajtók hozzáadása a tervhez 21

26 Kattintson a Megnyitás gombra. 3 Külső ajtók hozzáadása: Nyissa meg a 01 Alsó szint alaprajzot. Kattintson a Tervező pulton az Ajtó eszközre. A Lehetőségek sorban törölje a Címkézés elhelyezéskor jelölőnégyzet jelölését. A Típusválasztóban jelölje ki a M_Double-Glass 2 : 1830 x 2134mm ajtótípust, majd az ábrán bemutatott módon adjon hozzá egy ajtót a keleti falhoz, majd kattintson a Módosítás eszközre. Nyissa meg a 02 Földszint alaprajzot. Kattintson a Tervező pulton az Ajtó eszközre. A Típusválasztóban jelölje ki a M_Double-Glass 2 : 1830 x 2134mm ajtótípust. Helyezze el az ajtót az északi falon, 2100mm távolságra a támfal végétől az ábra szerint. A Típusválasztóban jelölje ki a M_Single-Glass 2 : 0915 x 2134mm ajtótípust. Helyezze el az ajtót a rövid függőleges falon, az ábra szerint fejezet Kezdeti lépések

27 MEGJEGYZÉS Az ajtó nyitási irányának megváltoztatásához elhelyezéskor nyomja le a SZÓKÖZ billentyűt. Az ajtó nyitási irányának elhelyezés utáni megváltoztatásához kattintson az átfordítás nyilakra. 4 Belső ajtók hozzáadása: A Típusválasztóban jelölje ki a M_Single-Flush : 0813 x 2134mm ajtótípust, majd helyezzen el két ajtót az ábra szerint. Nyissa meg a 01 Alsó szint alaprajzot. Kattintson a Tervező pulton az Ajtó eszközre. A Típusválasztóban jelölje ki a M_Single-Flush : 0762 x 2134mm ajtótípust, majd helyezzen el két ajtót az ábra szerint. Ajtók hozzáadása a tervhez 23

28 A Típusválasztóban jelölje ki a M_Bifold-4 Panel : 1830 x 2134mm ajtótípust, majd helyezzen el két ajtót az ábra szerint. 5 Nyissa meg az Épület 3D nézetet. 6 Az ajtók akadálytalan megtekintéséhez jelöljön ki egy falat, majd a Nézetvezérlő sorban kattintson az Ideiglenes elrejtés/elkülönítés Kategória elrejtése parancsra. A nézetben szereplő falak elrejtése megtörténik. 7 A Nézetvezérlő sorban kattintson az Ideiglenes elrejtés/elkülönítés Ideiglenes elrejtés/elkülönítés alaphelyzetbe parancsra. 8 Mentse el a projektfájlt. Ablakok hozzáadása a tervhez Ebben a gyakorlatban ablakokat fog a modellhez adni homlokzati és alaprajzi nézetekben. Az ablakok pontos elhelyezéséhez illesztés és méretezés eszközöket fog használni. 1 Ablakok hozzáadása homlokzati nézetben: Nyissa meg a Déli homlokzat nézetet és közelítsen rá az épületre. Kattintson a Tervező pult Ablak parancsára. A Lehetőségek sorban törölje a Címkézés elhelyezéskor jelölőnégyzet jelölését. A Lehetőségek sorban kattintson a Betöltés gombra. A Család betöltése párbeszédpanel bal oldali táblájában kattintson a Training Files elemre, majd nyissa meg az Metric\Families\Doors mappát. Jelölje ki a M_Casement 3x3 with Trim.rfa ablaktípust, majd kattintson a Megnyitás gombra fejezet Kezdeti lépések

29 Adjon hozzá két ablakot, megközelítőleg az ábra szerint. Később fogja az ablakokat a támfal tetejéhez helyezni és igazítani. Ha bármelyik ablak egy belső falra esik, egy figyelmeztető üzenet jelenik meg. Zárja be a figyelmeztetést. Minden ütközést az alaprajzi nézeten fog megoldani az ablakok mozgatásával. 2 Nyissa meg a 01 Alsó szint alaprajzot. Mivel az ablakok a fal tetején vannak, az alaprajz aktuális nézet tartományán kívül esnek. 3 A nézettartomány módosítása: Kattintson a jobb gombbal a rajzterületre, majd kattintson a Nézet tulajdonságai parancsra. Az Elem tulajdonságai párbeszédpanel Terjedelem szakasza alatt kattintson a Nézettartomány mezőben a Szerkesztés gombra. A Nézettartomány párbeszédpanel Metszősík Eltolás mezőjébe írja be a 2160 mm értéket. Kattintson kétszer az OK gombra. Most már látszanak az ablakok a déli falon. 4 Ha szükséges, mozgassa az ablakokat a falütközések feloldásához: Jelölje ki a jobb oldali ablakot és húzza 200mm értékkel a belső faltól balra. Jelölje ki az ablakot és szükség szerint módosítsa az ideiglenes méreteket. Ablakok hozzáadása a tervhez 25

30 Jelölje ki a bal oldali ablakot és húzza 2775mm értékkel a nyugati faltól jobbra. 5 Ablaktípus létrehozása: Nyissa meg a déli homlokzat nézetet. Jelölje ki a bal oldali ablakot, majd kattintson a (Tulajdonságok) gombra. Az Elem tulajdonságai párbeszédpanelen kattintson a Szerkesztés/új gombra. A Típus tulajdonságai párbeszédpanelen kattintson a Megkettőzés gombra. A Név párbeszédpanelen írja be a Név mezőbe a 0915 x 0915mm nevet, majd kattintson az OK gombra. A Típus tulajdonságai párbeszédpanel Méretek szakasza alatt a Magasság mezőbe írja be a 915 mm értéket. Kattintson kétszer az OK gombra. 6 Jelölje ki a jobb oldali ablakot és a Típusválasztóban jelölje ki a M_Casement 3x3 with Trim : 0915 x 0915mm ablaktípust. 7 Az ablak igazítása a támfal tetejéhez: Az Eszközök eszköztáron kattintson az (Illesztés) eszközre. Jelölje ki a fal tetejét, majd jelölje ki az egyik ablak kivágásának tetejét fejezet Kezdeti lépések

31 A fal tetejének kiválasztásakor legyen óvatos, ne a 02 Földszint vonalat jelölje ki. Ismételje meg a másik ablakkal is. 8 Ablakok hozzáadása alaprajzi nézetben: Nyissa meg a 02 Földszint alaprajzot, majd közelítsen rá a modell nyugati oldalára. Kattintson a jobb gombbal a rajzterületre, majd kattintson a Nézet tulajdonságai parancsra. Az Elem tulajdonságai párbeszédpanel Grafika szakaszában állítsa az Alávetítés mező értékét Nincs értékűre, majd kattintson az OK gombra. Kattintson a Nézet eszköztáron a eszközre a vékony vonalak aktívvá tételéhez, hogy az elemvonalak megtartsák valódi vastagságukat a közelített nézetben. Kattintson a Tervező pult Ablak parancsára. A Lehetőségek sorban ellenőrizze, hogy a Címkézés elhelyezéskor jelölőnégyzet nincs bejelölve. Ablakok hozzáadása a tervhez 27

32 A Típusválasztóban jelölje ki a M_Casement 3x3 with Trim : 0915 x 1830mm ablaktípust, majd helyezzen el három ablakot a nyugati fal külső élén az ábra szerint. 9 Helyezze át az ablakokat, hogy egyenlő távolságra legyenek egymástól. Kattintson a Tervező pult Méretezés eszközére. Jelölje ki az északi falat, jelölje ki az ablakok tengelyvonalait, majd jelölje ki a vízszintes belső falat. A méretvonal elhelyezéséhez kattintson a nyugati faltól balra. Vegye észre, hogy mind a négy méret értéke különböző. Kattintson a ikonra, majd nyomja le kétszer az ESC billentyűt fejezet Kezdeti lépések

33 Elmozdultak az ablakok és most már minden méret egyenlő. Jelölje ki azt a belső falat, amelyen ajtók vannak, majd mozgassa felfelé vagy lefelé, hogy lássa, hogy melyik felel meg inkább a tervezői szándéknak. Jelölje ki a felső falat, mozgassa felfelé 1000 mm értékkel és figyelje meg, hogy a falak átméreteződnek és az ablakok újra egyenlő távolságra rendeződnek. Kattintson egyszer a Központi eszköztáron a (Vissza) eszközre, hogy a felső fal újra eredeti méretű legyen. 10 Jelölje ki a méretvonalat, majd nyomja le a DELETE billentyűt. Kattintson a figyelmeztető párbeszédpanelen az OK gombra a vonal törléséhez, a kényszerek megtartásával. 11 Szükség szerint módosítsa a nézetarányt, nyisson meg alaprajzi, homlokzati és 3D nézeteket az eddigi modell eredmények megtekintése érdekében. 12 Mentse el a projektfájlt. Ablakok hozzáadása a tervhez 29

34 Függönyfal hozzáadása Ebben a gyakorlatban meglévő külső falakat fog függönyfallá változtatni. Azután egy olyan függönyfal típust fog létrehozni, amelyet a Tulajdonságok másolása paranccsal alkalmazhat más falakra. 1 Nyissa meg a 01 Alsó szint alaprajzot. 2 Függönyfal létrehozása az épület észak-keleti sarkában: Közelítsen rá a keleti falra. Kattintson az Eszközök eszköztáron a (Felosztás) eszközre, és az ajtó felett ossza ketté a keleti falat. Kattintson a Módosítás eszközre. Jelölje ki a keleti fal felső felét és a déli fal szomszédos részét a CTRL billentyű nyomvatartása mellett fejezet Kezdeti lépések

35 A Típusválasztó legördülő listájából válassza a Függönyfal : Storefront elemet. Amennyiben figyelmeztetés jelenik meg, kattintson a bezáráshoz. 3 Függönyfaltípus létrehozása: Jelölje ki az északi függönyfal egyik végét, hogy az egész függönyfal ki legyen jelölve, majd kattintson a (Tulajdonságok) gombra. Az eszköztipp és az állapotsor jelezni fogja a kijelölést. Az Elem tulajdonságai párbeszédpanelen kattintson a Szerkesztés/új gombra. A Típus tulajdonságai párbeszédpanelen kattintson a Megkettőzés gombra. A Név párbeszédpanelen írja be a Név mezőbe a House 1200 x 1200mm nevet, majd kattintson az OK gombra. A Típus tulajdonságai párbeszédpanel Függőleges hálóminta szakasza alatt írja be a Távolság mezőbe a 1200 mm értéket. A Vízszintes hálóminta szakasz alatt írja be a Távolság mezőbe a 1200 mm értéket. Kattintson kétszer az OK gombra. 4 Az északi függönyfal tulajdonságainak a keleti függönyfallal való egyeztetése: Az Eszközök eszköztáron kattintson a (Tulajdonságok másolása) gombra. Függönyfal hozzáadása 31

36 Jelölje ki az északi függönyfalat, majd jelölje ki a keleti függönyfalat. 5 Nyissa meg az Épület 3D nézetet. Az új távolság alkalmazása mindkét függönyfalra megtörtént. 6 Mentse el a projektfájlt. Falak csatolása a tetőhöz Ebben a gyakorlatban külső és belső falakat fog a tetőhöz csatolni. Függönyfalak csatolásakor a Revit Architecture figyelmezteti a csatolás következményeire, majd módosítja az osztóbordák elhelyezését. 1 Nyissa meg a 03 Tető alaprajzot. 2 Egyszerű falak csatolása: Jelölje ki a függönyfalak kivételével az összes külső és belső falat a CTRL billentyű nyomva tartása mellett. A Lehetőségek sorban kattintson a Csatolás gombra. Ellenőrizze, hogy a Fal csatolása beállításnál a Felül érték van kiválasztva. A rajzterületen jelölje ki a tetőt. A parancs befejezéséhez kattintson a rajzterületre, vagy a Tervező pult Módosítás parancsára fejezet Kezdeti lépések

37 3 Függönyfalak csatolása: Nyissa meg az Északi homlokzat nézetet. Vigye a mutatót a függönyfal fölé, és nyomja le a TAB billentyűt, amíg az állapotsor azt nem jelzi, hogy a függönyfal ki van jelölve. Ekkor jelölje ki annak külső élét, majd kattintson a Csatolás gombra. Jelölje ki a tetőt. A függönyfal osztóbordákkal kapcsolatban megjelenő hiba párbeszédpanelen kattintson az Elemek törlése gombra. Nyissa meg a Keleti homlokzat nézetet és csatolja a keleti függönyfalat a tetőhöz. 4 Nyissa meg az Épület 3D nézetet. 5 Kattintson a Nézetvezérlő sorban az Árnyékok kikapcsolása Árnyékok számítása parancsra. Minden fal a tetőig ér. Figyelje meg az osztóbordák/lapok felső sorát. Mivel a távolsági paraméter nem elégíthető ki, az osztóbordák ott jönnek létre, ahol a fal és a tető csatlakozik. 6 Mentse el a projektfájlt. Földszinti födém módosítása Ebben a gyakorlatban úgy fogja a földszinti födém körvonalát módosítani, hogy a modell északi oldalán legyen egy hordfelület. Földszinti födém módosítása 33

38 1 Nyissa meg a 02 Földszint alaprajzot. 2 Födémkontúr szerkesztése: Jelölje ki a födémet és kattintson a Lehetőségek sorban a Szerkesztés gombra. A Tervező pulton kattintson a Vonalak eszközre. A Lehetőségek sorban törölje a Lánc jelölőnégyzet jelölését. Kattintson a modell északi felén a jobb oldali függőleges modell vonallal egyvonalba eső északi falra, mozgassa a mutatót 3300 mm értékkel felfelé, majd kattintson a vonal végpontjának elhelyezéséhez. A Lehetőségek sorban jelölje be a Lánc jelölőnégyzetet. Kövesse a 200mm vastag északi falat a bal végpontjától a dupla ajtóig, majd lefelé a modell vonalig. Kattintson az Eszközök eszköztáron a (Felosztás) eszközre, majd ossza fel az északi modellvonalat az ajtónyílás mindkét oldalán fejezet Kezdeti lépések

39 Kattintson a Tervező pult Módosítás eszközére. Jelölje ki az ajtónyílásnál lévő darabot, majd nyomja le a DELETE billentyűt. Kattintson a Tervező pult Vonalak eszközére, majd fejezze be a profilt az ajtótól jobbra az ábra szerint. Rajzoljon egy vonalat az északi fal bal végpontjától kezdve 1000 mm hosszan felfelé. Rajzoljon egy vonalat az előző vonal felső végpontjától a korábban megrajzolt 3000mm hosszú függőleges vonal felső végpontjáig. Kattintson a Tervező pult Vázlat befejezése eszközére. A figyelmeztető párbeszédpanelen kattintson a Nem gombra. 3 Fal hozzáadása a földszinti födémhez: Kattintson a Tervező pult Fal eszközére. A Típusválasztóban válassza az Egyszerű fal: Retaining - 300mm Concrete faltípust. A Lehetőségek sor Fekvésvonal listájából válassza a Mag felülete: Belső lehetőséget. Rajzoljon egy falat a dőlt födémvonalon balról jobbra az ábra szerint. Földszinti födém módosítása 35

40 Jelölje ki a falat és kattintson a (Tulajdonságok) gombra. Az Elem tulajdonságai párbeszédpanel Kényszerek szakasza alatt az Alsó kényszer mezőben válassza a 00 Alapozás szintet, majd kattintson az OK gombra. 4 Jelölje ki a födémet a rajzterületen, majd a Lehetőségek sorban kattintson a Szerkesztés eszközre. 5 Jelölje ki a nyugati fal felett lévő rövid függőleges vonalat és vontassa el jobbra az ábra szerint. 6 Kattintson a Tervező pult Vázlat befejezése eszközére. 7 A figyelmeztető párbeszédpanelen kattintson a Nem gombra. 8 Nyissa meg az Épület 3D nézetet. 9 Mentse el a projektfájlt. Lejtős födém hozzáadása Ebben a gyakorlatban a földszinti födémhez fog a bejárati ajtóhoz vezető rámpát hozzáadni. 1 Nyissa meg a 02 Földszint alaprajzot. 2 Födém vázlat készítése: Kattintson a Tervező pult Födém eszközére, majd kattintson a Vonalak eszközre. Ellenőrizze, hogy a Lehetőségek sorban a Lánc jelölőnégyzet be legyen jelölve fejezet Kezdeti lépések

41 A korábban megrajzolt hordfelület befejezéséhez készítse el a födém vázlatát a 200mm vastag északi fal bal végpontjától kezdve az óramutató járásával ellentétes irányban haladva az ábra szerint. Kattintson a Tervező pult Lejtés nyíl eszközére. Jelölje ki a nyugati modell vonal középpontját, majd jelölje ki a keleti modell vonalat. Jelölje ki a lejtés nyilat, majd kattintson a (Tulajdonságok) gombra. Az Elem tulajdonságai párbeszédpanel Kényszerek szakasza alatt a Magasság eltolása a végnél mezőbe írja be a -300 mm értéket, majd kattintson az OK gombra. Kattintson a Tervező pult Vázlat befejezése eszközére. A figyelmeztető párbeszédpanelen kattintson a Nem gombra. 3 Nyissa meg az Északi homlokzat nézetet. A lejtős födém az alsó szintről indul és a földszintig ér. 4 Amennyiben a lejtős födém nem igazodik a terep lejtéséhez, akkor szerkessze a födém vázlatát és módosítsa a lejtés nyíl Magasság eltolása a végnél beállítást. Lejtős födém hozzáadása 37

42 Lépcsők és korlátok készítése Ebben a gyakorlatban a modell belső részét fogja befejezni. Lépcsőt fog az alsó szinthez adni, majd korlátokat fog hozzáadni és módosítani az alsó szinten és a földszinten. 1 Nyissa meg a 01 Alsó szint alaprajzot. 2 Lépcsők hozzáadása: Közelítsen rá a modell keleti oldalára. Kattintson a Tervező pult Modellezés lapjára, majd a Lépcsők eszközre. Kattintson a dupla ajtó közelébe a lépcső járóvonal elindításához. Mozgassa a mutatót balra, amíg az eszköztipp azt jelzi, hogy nem marad több fellépés, majd adja meg a lépcső végpontját. Kattintson a Tervező pult Vázlat befejezése eszközére. 3 Födémkontúr szerkesztése: Nyissa meg a 02 Földszint alaprajzot fejezet Kezdeti lépések

43 Közelítsen rá a modell keleti oldalára. Jelölje ki a födémet és kattintson a Lehetőségek sorban a Szerkesztés gombra. A Tervező pulton kattintson a Vonalak eszközre. Ellenőrizze, hogy a Lehetőségek sorban a Lánc jelölőnégyzet be legyen jelölve. Kattintson a lépcső alatti modellvonalak sarkára a kezdőpont megadásához. Mozgassa a mutatót balra, írja be a 1800 mm értéket, majd nyomja le az ENTER billentyűt. Mozgassa a mutatót felfelé, írja be az 1100 mm értéket, majd nyomja le az ENTER billentyűt. Ez a távolság a lépcső és a gyámok együttes szélessége. Mozgassa a mutatót jobbra, majd kattintson a függőleges vonalra a vázlat befejezéséhez. Kattintson a Tervező pult Módosítás eszközére. Jelölje ki a lépcsőhöz legközelebbi függőleges modellvonalat és húzza az alsó végpontot fel a korábban rajzolt rövid vízszintes vonal végpontjához. Kattintson a Tervező pult Vázlat befejezése eszközére. A figyelmeztető párbeszédpanelen kattintson a Nem gombra. Lépcsők és korlátok készítése 39

44 4 A lépcső és a korlátok mozgatása: Kijelölési ablak segítségével jelölje ki a lépcsőt és a korlátokat. Ahhoz, hogy csak az ablak határain belül lévő elemek legyenek kijelölve, a mutatót balról jobbra vontassa. Az Eszközök eszköztáron kattintson a (Mozgatás) gombra. Kattintson a lépcső bal alsó sarkára, ezzel kijelölve azt, mint mozgatási kezdőpont. Kattintson a módosított födém körvonal alsó sarkára, ezzel kijelölve azt, mint mozgatási végpont, majd nyomja le az ESC billentyűt. 5 Korláttípus módosítása: Nyissa meg az Épület 3D nézetet. A CTRL billentyű nyomva tartása mellett jelölje ki mindkét korlátot (szükség szerint nagyítson). A Típusválasztóban válassza ki a Korlát : 900 mm Pipe korláttípust. 6 Korlát hozzáadása a földszinti előtérhez: Nyissa meg a 02 Földszint alaprajzot. A Tervező pult Modellezés lapján kattintson a Korlát eszközre, majd a Korlát tulajdonságai eszközre. Az Elem tulajdonságai párbeszédpanelen válassza a 900mm Pipe korláttípust, majd kattintson az OK gombra. A Lehetőségek sorban kattintson a (Vonalak kijelölése) gombra, és az Eltolás mezőbe írja be a 150mm értéket. Közelítsen rá a földszinti födémre a modell északi felén. Kattintson a szögben álló födém belső részére a jobb oldalon, majd kattintson a szomszédos függőleges födémvonalra az ábra szerint fejezet Kezdeti lépések

45 Kattintson a Tervező pulton a Módosítás parancsra, majd jelölje ki a szögben álló korlátot. Vontassa a bal oldali végpontot jobbra, hogy a keletkező korlát éppen túlnyúljon a támfalon. Jelölje ki a függőleges korlátot, majd vontassa az alsó végpontját addig, hogy az 3000 mm hosszú legyen. Kattintson a Tervező pult Vázlat befejezése eszközére. 7 Korlát hozzáadása a lépcső északi feléhez: Kattintson a Tervező pult Korlát eszközére. A Lehetőségek sorban kattintson a (Vonalak kijelölése) gombra, és az Eltolás mezőbe írja be a 150mm értéket. Kattintson a lépcső feletti függőleges födémvonaltól balra, majd kattintson a lépcső bal oldali északi élére. Kattintson a Tervező pult Módosítás eszközére. Az Eszközök eszköztáron kattintson a (Metszés/meghosszabbítás) parancsra. Lépcsők és korlátok készítése 41

46 Jelölje ki a vízszintes korlát bal oldalát, majd jelölje ki a függőleges korlátot. Kattintson a Tervező pult Vázlat befejezése eszközére. 8 Korlát hozzáadása az erkélyhez: Közelítsen rá a modell jobb alsó sarkára. Kattintson a Tervező pult Korlát eszközére. A Lehetőségek sorban kattintson a (Vonalak kijelölése) gombra, és az Eltolás mezőbe írja be a 4150mm értéket. Kattintson a déli födémvonal fölé és az óramutató járásával ellentétes irányban kattintson a fennmaradó két belső födémvonalra, amely meghatározza az erkélyt. Kattintson a Tervező pult Módosítás eszközére. Jelölje ki a legutóbb megrajzolt vonalat, majd vontassa a bal végpontját jobbra, a keleti külső falhoz fejezet Kezdeti lépések

47 Jelölje ki a déli korlát vonalat és vontassa a bal végpontját addig, hogy az elérje a külső falat az ajtóhoz közel. Kattintson a Tervező pult Vázlat befejezése eszközére. 9 Közelítsen rá a lépcsőre, majd ugyanezzel a módszerrel adjon hozzá egy korlátot a lépcső alatt. Szükség esetén vontassa a korlát jobb oldali végpontját a jobb oldali falra. Lépcsők és korlátok készítése 43

48 10 Nyissa meg az Épület 3D nézetet. 11 Mentse el a projektfájlt. Tető módosítása Ebben a gyakorlatban tető profilját fogja módosítani, hogy az, kinyúljon a földszinti födém fölé. 1 Nyissa meg a 03 Tető alaprajzot. 2 A rajzterületen jelölje ki a tetőt. 3 Kattintson a Lehetőségek sorban a Szerkesztés gombra. 4 Tetőkontúr módosítása: Kattintson az Eszközök eszköztáron található (Felosztás) eszközre, majd ossza fel a tető körvonalának felső élét a földszinti födém jobboldali részére való kattintással. Kattintson a Tervező pult Módosítás eszközére. Jelölje ki a felosztott tetővonal bal oldali részét és vontassa a jobb végpontját felfelé, hogy az illeszkedjen a ferde födémvonallal fejezet Kezdeti lépések

49 Jelölje ki a tetővonal jobb oldali részét vontassa a bal végpontját a függőleges födémvonallal alkotott metszéspontjához. A Tervező pulton kattintson a Vonalak eszközre. Rajzoljon egy vonalat a jobb oldali rész végétől a bal oldali rész végéig. Kattintson a Tervező pult Tető befejezése eszközére. 5 Nyissa meg az Épület 3D nézetet az eredmény megtekintéséhez. 6 Mentse el a projektfájlt. Tető módosítása 45

50 A projekt dokumentálása Ebben a gyakorlatban címkéket adhat a projekthez, illetve jegyzéket készíthet az ajtókhoz és helyiségekhez. Figyelje meg, hogy ha megváltoztatja az ajtójegyzék elemeit, a változtatások automatikusan létrejönnek a kapcsolódó alaprajzon. Színes kitöltéseket is adhat a helyiségekhez és módosíthatja több nézet vágási régióját, amelyeket később egy bemutató lap nézethez adhat hozzá. 1 Metszeti nézet létrehozása: Nyissa meg a 02 Földszint alaprajzot. Kattintson a Tervező pult Nézet lapjára, majd a Metszet eszközre. A metszetet a modell bal oldalán kezdje és a jobb oldalán fejezze be úgy, hogy az metssze a lépcsőt. Kattintson a Tervező pult Módosítás eszközére. Kattintson duplán a metszetfej jel közepére a metszeti nézet megjelenítéséhez. Vagy a Projektáttekintő Nézetek területén bontsa ki a Metszetek (Building Sections) gyűjteményt és kattintson duplán a Metszet 1 nézetre. 2 Ajtó- és ablakcímkék hozzáadása: Nyissa meg a 02 Földszint alaprajzot fejezet Kezdeti lépések

51 Kattintson a Tervező pult Rajzolás lapjára, majd a Címkézetlen címkézése parancsra. A Címkézetlen címkézése párbeszédpanelen nyomja le a CTRL billentyűt és a Kategória területen válassza az Ablakcímkék kategóriát. Kattintson az OK gombra. Nyissa meg a 01 Alsó szint alaprajzot és ugyanezzel a módszerrel lássa el a nézet ablakait és ajtóit címkével. 3 Ajtó jegyzékének létrehozása: Kattintson a Tervező pult Nézet lapjára, majd a Jegyzék/mennyiségek gombra. Az Új jegyzék párbeszédpanel Kategória területén jelölje ki az Ajtók kategóriát, majd kattintson az OK gombra. A Jegyzék tulajdonságai párbeszédpanel Felhasználható mezők területén jelölje ki a Család és a típus elemeket, majd kattintson a Hozzáadás gombra. Adja hozzá a következő mezőket: Szélesség, Magasság és Jel. A Felfelé gomb használatával mozgassa a Jel mezőt a lista tetejére, hogy az jelenjen meg legelsőként a jegyzékben. A Rendezés területen kattintson a Rendezés/csoportosítás lapra, válassza a Jel elemet, majd kattintson az OK gombra. Kattintson duplán a Család és típus oszlop jobb oldali határvonalára az oszlop teljes szélességének megjelenítéséhez. A projekt dokumentálása 47

52 4 Ajtó jegyzékének megváltoztatása: Kattintson a 7 jelű ajtó Család és Típus mezőjére és válassza a M_Bifold-4 Panel 1525 x 2134mm ajtótípust. Nyissa meg a 01 Alsó szint alaprajzot. Figyelje meg, hogy a 7 címkéjű hálószobaajtóból harmonikaajtó lett. A jegyzék változtatásait a program automatikusan átvezeti a kapcsolódó alaprajzra. A Típusválasztóban válassza a M_Single-Flush : 0762 x 2134mm ajtótípust, hogy visszaállítsa az ajtó eredeti családját és típusát. A Projektáttekintő Jegyzékek/mennyiségek csoportja alatt kattintson duplán az Ajtók jegyzéke elemre. A 7 jelű ajtó a jegyzékben is az eredeti típussal szerepel. A Revit Architecture kétirányú összeegyeztetés biztosítja azt, hogy a terv bármely részén történő változtatások minden kapcsolódó nézetben megtörténjenek, beleértve a jegyzékeket is. 5 Módosítsa a többi 3 fal tulajdonságait úgy, hogy határolóelemekként használhatók legyenek a helyiségterület-számítás során. Nyissa meg a 01 Alsó szint alaprajzot. Kattintson a Tervező pult Módosítás eszközére. A CTRL billentyű nyomvatartása közben jelölje ki a 3 támfalat, majd kattintson a (Tulajdonságok) ikonra. Az Elem tulajdonságai párbeszédpanel Kényszerek területén jelölje be a Helyiséghatároló jelölőnégyzetet, majd kattintson az OK gombra. 6 Hozzon létre egy helyiségjegyzéket, amely a következő mezőket tartalmazza: Szám Név fejezet Kezdeti lépések

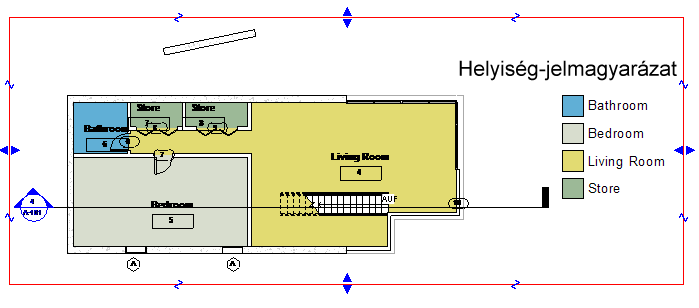

53 Terület A jegyzék most üres, de frissítődik, amikor helyiségeket és helyiségcímkéket ad az épülethez. 7 Helyiségek és helyiségcímkék hozzáadása a földszinthez: Nyissa meg a 02 Földszint alaprajzot. A Tervező pult Helyiség és terület lapján kattintson a Helyiség gombra. MEGJEGYZÉS Ha a lap nem jelenik meg, kattintson a jobb gombbal a Tervező pultra, és válassza ki a lap nevét. Kattintson a lépcső bal oldalán található területre a nagy szoba címkézéséhez, kattintson az épület nyugati részén lévő felső szobába, majd kattintson a nyugati oldalon lévő kis szobába. Kattintson a Tervező pult Módosítás eszközére. Kattintson duplán a nagy szoba címkeszövegére, írja át Entry értékre, majd nyomja le az ENTER billentyűt. Változtassa meg a helyiség 2 címkéjét Hálószoba szövegűre és a helyiség 3 címkéjét Üzlet szövegűre. 8 Helyiségek és helyiségcímkék hozzáadása az alsó szinthez: Nyissa meg a 01 Alsó szint alaprajzot. A Tervező pult Helyiség és terület lapján kattintson a Helyiség eszközre. A jobb oldali nagy helyiségben kezdve és az óramutató járásával egyező irányban kattintson minden helyiségbe címke hozzáadásához. Kattintson a Tervező pult Módosítás eszközére. Kattintson duplán a nagy helyiség címkéjére, változtassa Nappali szövegűre, majd nyomja le az ENTER billentyűt. A projekt dokumentálása 49

54 Változtassa a helyiség 5 címkéjét Hálószoba szövegűre, a helyiség 6 címkéjét Fürdőszoba címkéjűre és a helyiség 7 és 8 címkéjét Raktár szövegűre. 9 Nyissa meg a Helyiségek jegyzéke nézetet és figyelje meg, hogy a helyiségcímkék a megadott mezőket tartalmazzák. 10 Födém megadása a földszinten: Nyissa meg a 02 Földszint alaprajzot. A Tervező pult Helyiség és terület lapján kattintson a Helyiségelválasztó parancsra. Kövesse a födémvonalat az északi faltól lefelé a lépcső felé és a lépcső körül az Előtér meghatározásához és külön födémkontúr létrehozásához ahhoz a helyiséghez. Az előtér területe frissítődik a helyiségjegyzékben. 11 Kattintson a Tervező pult Módosítás eszközére. 12 Címkék módosítása: Nyissa meg a 01 Alsó szint alaprajzot. Kattintson duplán a déli fal valamelyik ablak címkéjére, írja be az A karaktert, majd nyomja le az ENTER billentyűt fejezet Kezdeti lépések

55 A típusparaméter módosításával kapcsolatban megjelenő figyelmeztető párbeszédpanelen kattintson az Igen gombra. Nyissa meg a 02 Földszint alaprajzot. Kattintson duplán a nyugati fal valamelyik ablak címkéjére, írja be a B karaktert, majd nyomja le az ENTER billentyűt. A figyelmeztető párbeszédpanelen kattintson az Igen gombra. 13 Színes kitöltés hozzáadása a szobákhoz: A Tervező pult Helyiség és terület lapján kattintson a Színséma jelmagyarázata gombra. Kattintson a rajzterületen az épülettől jobbra a színes kitöltés jelmagyarázatának elhelyezéséhez. A Válasszon tértípust és színsémát párbeszédpanel Színséma listájából válassza a Név elemet és kattintson az OK gombra. Kattintson a Tervező pult Módosítás eszközére. Jelölje ki a jobb oldali függőleges falat és mozgassa kicsit balra. Az összes többi fal átméreteződik, hogy alkalmazkodjon az új falmérethez. A hálószoba és a raktár helyiségek kitöltése is alkalmazkodik a változásokhoz és a helyiség területek is automatikusan frissítődnek. Nyissa meg a Helyiségek jegyzéke nézetet, hogy lássa, hogy a hálószoba és a raktár helyiségek területe megváltozott. Kattintson a Központi eszköztáron a (Vissza) eszközre a fal eredeti méreteinek visszaállításához. Nyissa meg újra a 02 Földszint alaprajzot és ellenőrizze, hogy a fal megváltozott-e. 14 Nyissa meg a 01 Alsó szint alaprajzot és ebben a nézetben is végezze el az előző lépéseket. A projekt dokumentálása 51

56 15 Vágási régió módosítása tervlap nézet létrehozásához: Nyissa meg a 01 Alsó szint alaprajzot. A Nézetvezérlő sorban kattintson a Vágási régió megjelenítése gombra. Írja be a ZF parancsot, hogy a teljes nézet megjelenjen a rajz ablakban. Jelölje ki a vágási régiót és húzza a háromszög alakú kék vezérlőket úgy, hogy a régió mérete csökkenjen a modell körül. A Nézetvezérlő sorban kattintson a Vágási régió elrejtése parancsra. 16 Ugyanezzel a módszerrel módosítsa a következő nézeteket: 02 Földszint alaprajz Keleti homlokzat nézet Északi homlokzat nézet Hagyjon egy kis területet a tető felett az ég számára a homlokzati nézeteken. Fény-árnyék vizsgálat létrehozása Ebben a gyakorlatban egy adott hely fény-árnyék animációját fogja létrehozni egy adott időben, hogy megfigyelhesse, hogy hogyan befolyásolják az árnyékok az építési helyszínt. 1 Nyissa meg az Épület 3D nézetet. 2 A Nézetvezérlő sorban kattintson az Árnyékok Fejlett modellgrafika parancsra fejezet Kezdeti lépések
