CNC szimulátor Esztergálás, 7.1. változat

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "CNC szimulátor Esztergálás, 7.1. változat"

Átírás

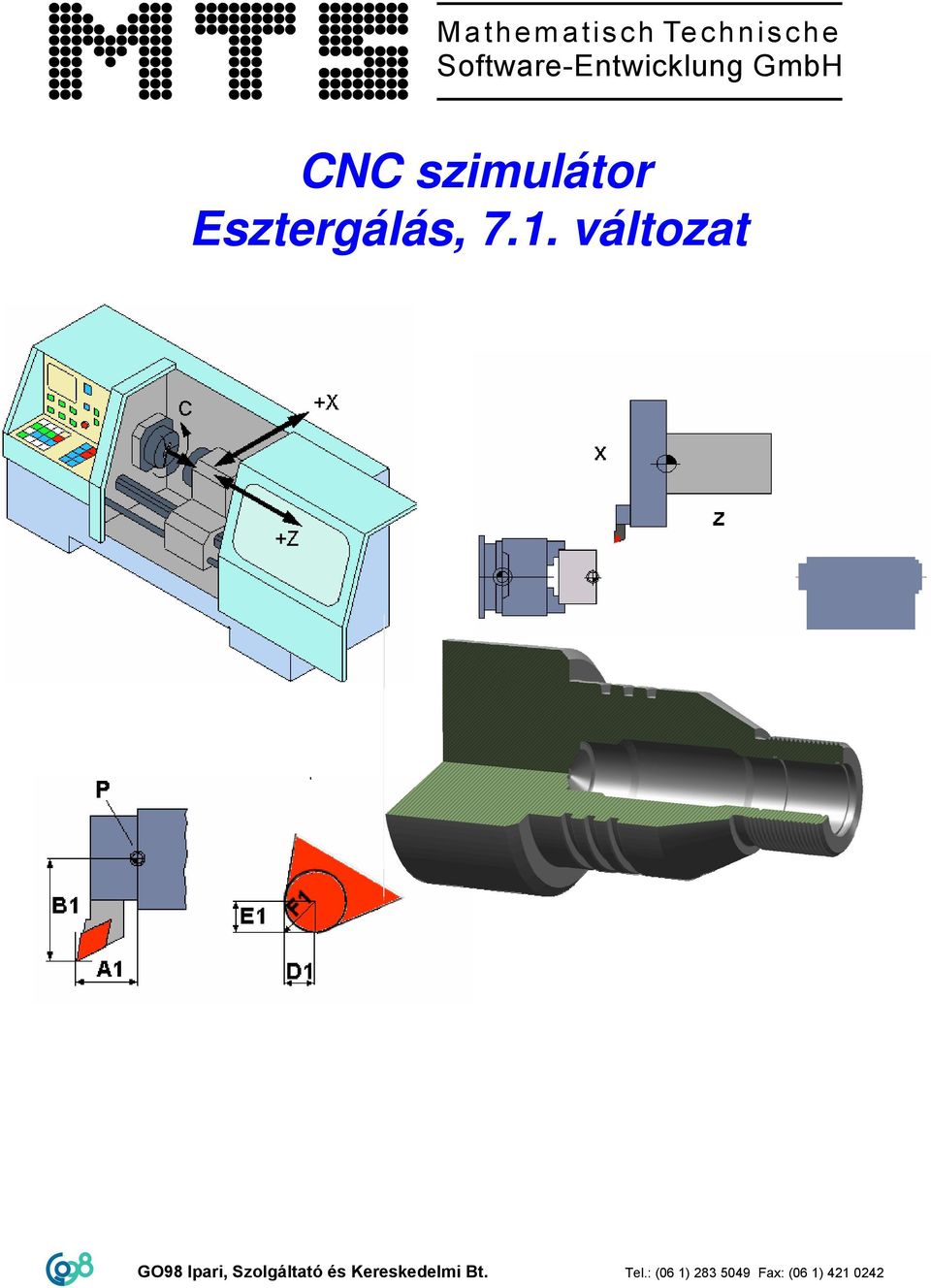

1 Mathematisch Technische Software-Entwicklung GmbH CNC szimulátor Esztergálás, 7.1. változat GO98 Ipari, Szolgáltató és Kereskedelmi Bt. Tel.: (06 1) Fax: (06 1)

2 CNC szimulátor, esztergálás Bevezetés V7.1 változat MTS Mathematisch Technische Software-Entwicklung GmbH Kaiserin-Augusta-Allee 101 D Berlin Tel.: (030) Fax: Berlin, Forgalmazó: GO98 Ipari, Szolgáltató és Kereskedelmi Kft. Magyar változat: Eötvös Oszkár Minden jog fenntartva, beleértve a fotomechanikus reprodukálás és az elektronikus eszközökben való tárolás jogát is. Fejlesztési javaslatokat és a hibára való utalást köszönettel vesszük. GO98 Ipari, Szolgáltató és Kereskedelmi Bt. Tel.: (06 1) Fax: (06 1)

3 MTS- Bevezetés az esztergálási CNC szimulátorhoz. TARTALOMJEGYZÉK 1.0. Bevezetés Az esztergálási CNC szimulátor kezelőelemeinek bemutatása Az esztergálási program indítása Az esztergálási program indítása Útmutatás egy konfigurációs csoport összeállításához Az esztergálás CNC szimulátora Automatikus üzemmód Interaktív üzem Egyes blokk Elmozdulási utak Mérés és ellenőrzés D- ábrázolás és érdesség-mélység D- ábrázolás és érdesség-mélység D - Grafikus ábrázolás NC-szerkesztő A beállítási lap A billentyűzet kiosztása a NC szerkesztő funkciói részére NC- dialóg programozás Az esztergálás beállítási párbeszéde Dialógus megnyitása és programnév meghatározása Befogóeszköz és befogóeszköz-konfiguráció választása Munkadarab-méretek és nullapont meghatározása Gépi szerszámkészlet kiválasztása Gyakorló program 01.dnc A beállítási üzemmód áttekintése Befogó-eszközök, befogási lehetőségek és nyersdarab-alakok Szerszám-revolver, szerszámtartók és szerszámok Szerszámkönyvtár A tengelyek elmozdítása beállítási üzemmódban Előkészületek a program létrehozásához A műveletterv és a technológia Esztergált darab beállítási lapja "Drehteil" műveletterve A gép beállítása...32 GO98 Ipari, Szolgáltató és Kereskedelmi Bt. 3. oldal

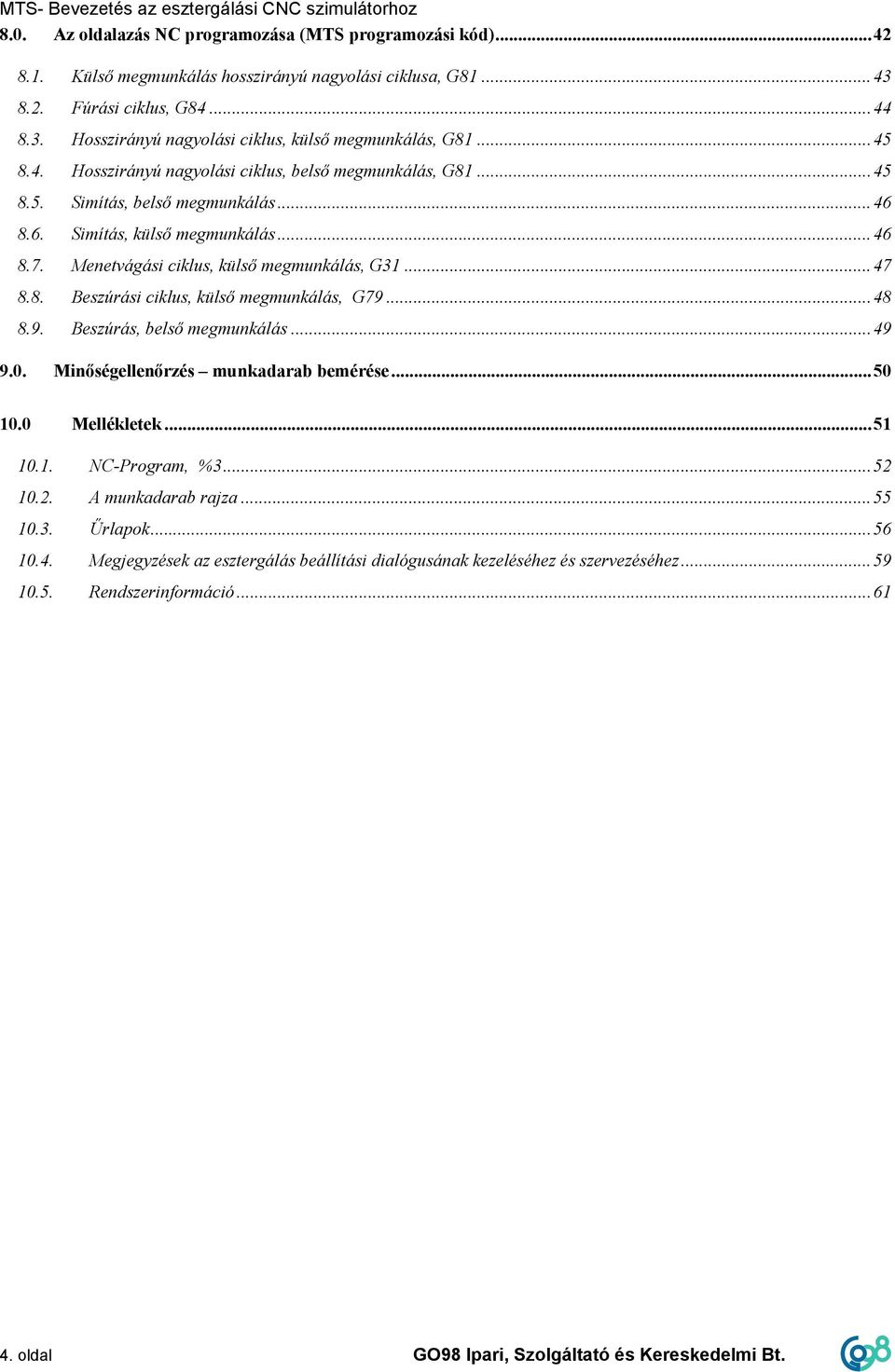

4 MTS- Bevezetés az esztergálási CNC szimulátorhoz 8.0. Az oldalazás NC programozása (MTS programozási kód) Külső megmunkálás hosszirányú nagyolási ciklusa, G Fúrási ciklus, G Hosszirányú nagyolási ciklus, külső megmunkálás, G Hosszirányú nagyolási ciklus, belső megmunkálás, G Simítás, belső megmunkálás Simítás, külső megmunkálás Menetvágási ciklus, külső megmunkálás, G Beszúrási ciklus, külső megmunkálás, G Beszúrás, belső megmunkálás Minőségellenőrzés munkadarab bemérése Mellékletek NC-Program, % A munkadarab rajza Űrlapok Megjegyzések az esztergálás beállítási dialógusának kezeléséhez és szervezéséhez Rendszerinformáció oldal GO98 Ipari, Szolgáltató és Kereskedelmi Bt.

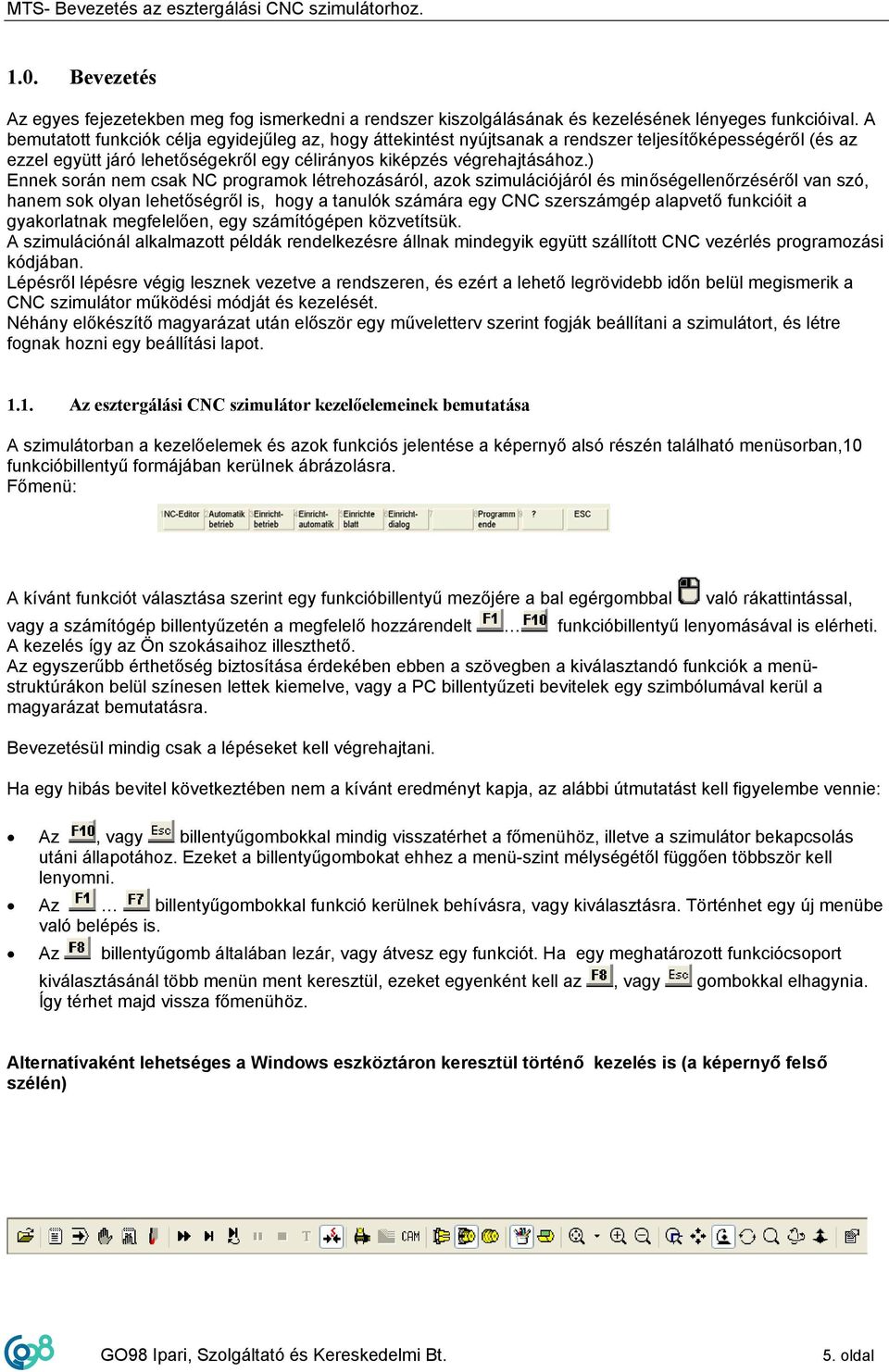

5 MTS- Bevezetés az esztergálási CNC szimulátorhoz Bevezetés Az egyes fejezetekben meg fog ismerkedni a rendszer kiszolgálásának és kezelésének lényeges funkcióival. A bemutatott funkciók célja egyidejűleg az, hogy áttekintést nyújtsanak a rendszer teljesítőképességéről (és az ezzel együtt járó lehetőségekről egy célirányos kiképzés végrehajtásához.) Ennek során nem csak NC programok létrehozásáról, azok szimulációjáról és minőségellenőrzéséről van szó, hanem sok olyan lehetőségről is, hogy a tanulók számára egy CNC szerszámgép alapvető funkcióit a gyakorlatnak megfelelően, egy számítógépen közvetítsük. A szimulációnál alkalmazott példák rendelkezésre állnak mindegyik együtt szállított CNC vezérlés programozási kódjában. Lépésről lépésre végig lesznek vezetve a rendszeren, és ezért a lehető legrövidebb időn belül megismerik a CNC szimulátor működési módját és kezelését. Néhány előkészítő magyarázat után először egy műveletterv szerint fogják beállítani a szimulátort, és létre fognak hozni egy beállítási lapot Az esztergálási CNC szimulátor kezelőelemeinek bemutatása A szimulátorban a kezelőelemek és azok funkciós jelentése a képernyő alsó részén található menüsorban,10 funkcióbillentyű formájában kerülnek ábrázolásra. Főmenü: A kívánt funkciót választása szerint egy funkcióbillentyű mezőjére a bal egérgombbal való rákattintással, vagy a számítógép billentyűzetén a megfelelő hozzárendelt funkcióbillentyű lenyomásával is elérheti. A kezelés így az Ön szokásaihoz illeszthető. Az egyszerűbb érthetőség biztosítása érdekében ebben a szövegben a kiválasztandó funkciók a menüstruktúrákon belül színesen lettek kiemelve, vagy a PC billentyűzeti bevitelek egy szimbólumával kerül a magyarázat bemutatásra. Bevezetésül mindig csak a lépéseket kell végrehajtani. Ha egy hibás bevitel következtében nem a kívánt eredményt kapja, az alábbi útmutatást kell figyelembe vennie: Az, vagy billentyűgombokkal mindig visszatérhet a főmenühöz, illetve a szimulátor bekapcsolás utáni állapotához. Ezeket a billentyűgombokat ehhez a menü-szint mélységétől függően többször kell lenyomni. Az billentyűgombokkal funkció kerülnek behívásra, vagy kiválasztásra. Történhet egy új menübe való belépés is. Az billentyűgomb általában lezár, vagy átvesz egy funkciót. Ha egy meghatározott funkciócsoport kiválasztásánál több menün ment keresztül, ezeket egyenként kell az, vagy gombokkal elhagynia. Így térhet majd vissza főmenühöz. Alternatívaként lehetséges a Windows eszköztáron keresztül történő kezelés is (a képernyő felső szélén) GO98 Ipari, Szolgáltató és Kereskedelmi Bt. 5. oldal

6 MTS- Bevezetés az esztergálási CNC szimulátorhoz 1.2. Az esztergálási program indítása A feladatléc START kapcsolómezejére való kattintással indíthatja az MTS-German könyvtárból az ESZTERGÁLÁS, MARÁS, vagy TOPCAM MTS- szoftvereket, amennyiben az installáláskor nem változtatta meg a könyvtár nevét. A dokumentációk/ oktatási dokumentumok PDF formában lettek elhelyezve. A TOPCAM kezdő menüből az alábbi szoftver-modulokat lehet meghívni: TopCAM CAD- rendszer az esztergálás NC programozó rendszerrel max. 5 tengelyig, és marás 3 tengelyig. TopTurn Vezérléstől független, vagy vezérlés-specifikus NC programozási modul szimulációval és ütközésfigyeléssel, opcionálisan ellenorsóval és max. 7 tengelyig. TopMill Vezérléstől független, vagy vezérlés-specifikus NC programozási modul szimulációval és ütközésfigyeléssel 3 tengellyel. Ha első alkalommal indítja az esztergálási szoftvert, mindig aktiválódik egy MTS konfigurációs csoport az MTS programozási kóddal: MTS TM x0500x1000 x MTS TM CONTROL Ha nem szerezte meg a vezérlés-semleges MTS programozó kódot, hanem pl. az esztergálási vezérlésen keresztül rendelkezik a PAL94 utasítás-kódolással, vagy a SINUMERIK 820T-vel, a szoftver installálása után nem aktív a STARTE DREHEN (esztergálás indítása) kapcsoló. Ekkor először ki kell választania egy megfelelő konfigurációs csoportot. Ezután a STARTE DREHEN kapcsoló fel lesz szabadítva. Ez a választás el lesz mentve a jövőbeni program-indításokhoz. Egy konfigurációs csoport kiválasztása a bal egér-gomb segítségével. Info a választott konfiguráció gépéről, tengelyeiről és szegnyergéről. 6. oldal GO98 Ipari, Szolgáltató és Kereskedelmi Bt.

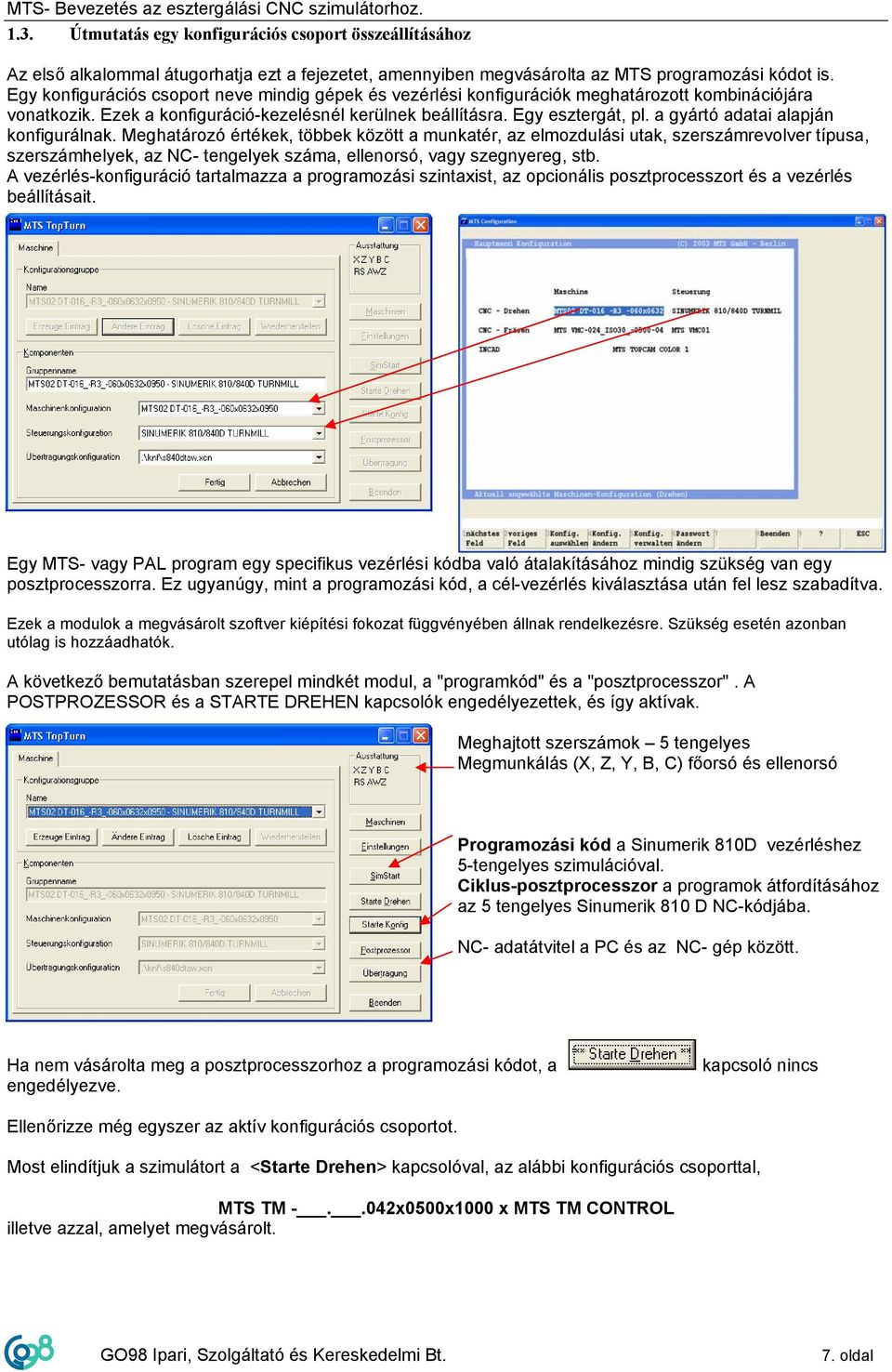

7 MTS- Bevezetés az esztergálási CNC szimulátorhoz Útmutatás egy konfigurációs csoport összeállításához Az első alkalommal átugorhatja ezt a fejezetet, amennyiben megvásárolta az MTS programozási kódot is. Egy konfigurációs csoport neve mindig gépek és vezérlési konfigurációk meghatározott kombinációjára vonatkozik. Ezek a konfiguráció-kezelésnél kerülnek beállításra. Egy esztergát, pl. a gyártó adatai alapján konfigurálnak. Meghatározó értékek, többek között a munkatér, az elmozdulási utak, szerszámrevolver típusa, szerszámhelyek, az NC- tengelyek száma, ellenorsó, vagy szegnyereg, stb. A vezérlés-konfiguráció tartalmazza a programozási szintaxist, az opcionális posztprocesszort és a vezérlés beállításait. Egy MTS- vagy PAL program egy specifikus vezérlési kódba való átalakításához mindig szükség van egy posztprocesszorra. Ez ugyanúgy, mint a programozási kód, a cél-vezérlés kiválasztása után fel lesz szabadítva. Ezek a modulok a megvásárolt szoftver kiépítési fokozat függvényében állnak rendelkezésre. Szükség esetén azonban utólag is hozzáadhatók. A következő bemutatásban szerepel mindkét modul, a "programkód" és a "posztprocesszor". A POSTPROZESSOR és a STARTE DREHEN kapcsolók engedélyezettek, és így aktívak. Meghajtott szerszámok 5 tengelyes Megmunkálás (X, Z, Y, B, C) főorsó és ellenorsó Programozási kód a Sinumerik 810D vezérléshez 5-tengelyes szimulációval. Ciklus-posztprocesszor a programok átfordításához az 5 tengelyes Sinumerik 810 D NC-kódjába. NC- adatátvitel a PC és az NC- gép között. Ha nem vásárolta meg a posztprocesszorhoz a programozási kódot, a engedélyezve. kapcsoló nincs Ellenőrizze még egyszer az aktív konfigurációs csoportot. Most elindítjuk a szimulátort a <Starte Drehen> kapcsolóval, az alábbi konfigurációs csoporttal, MTS TM x0500x1000 x MTS TM CONTROL illetve azzal, amelyet megvásárolt. GO98 Ipari, Szolgáltató és Kereskedelmi Bt. 7. oldal

8 MTS- Bevezetés az esztergálási CNC szimulátorhoz 2.0. Az esztergálás CNC szimulátora A szimulátor három üzemmódot különböztet meg: NC-szerkesztő Automata üzemmód Beállítási üzemmód Beállítási dialógus (4. fejezet) Didaktikai és módszertani okokból célszerű az, ha a szimulátor automatikus üzemmódjával (<Automata üzemmód> kezdünk. A tanuló ennek során megismeri a szimulációfajták különböző formáit. Először azonban néhány megjegyzés a bemeneti képernyőről: Az esztergagép bekapcsolási állapotát egy beállítási lap határozza meg. Ez a szimulátor egy meghatározott beállítási állapotát írja le, mely az alábbi elemekkel lesz meghatározva: Tokmány szorítópofákkal Nyersdarab /munkadarab A revolverfej szerszám-kiosztása Az indítási beállítási lap egy NC programban kerül elhelyezésre. Minden vezérlésnél a programkezelésnél a <DLFT_MTE.DNC> néven van elhelyezve, és a felhasználó egyedileg illesztheti, illetve ez a beállítási lap név a hozzátartozó vezérléskonfigurációban módosítható. Az < Automatic setup> (beállítási automatika) funkcióbillentyű segítségével ez a <DLFT_MTE.DNC> program aktiválható a beállításhoz. Ezzel helyreállítjuk a szimulátor bekapcsolási állapotát. A beállítási lap fejléce az NC szerkesztőben. A beállítási lappal kapcsolatos további információkat talál a Beállítási Üzemmód című fejezetben. 8. oldal GO98 Ipari, Szolgáltató és Kereskedelmi Bt.

9 MTS- Bevezetés az esztergálási CNC szimulátorhoz Automatikus üzemmód Egy NC programot kell feldolgozni egy CNC gépen. A programot először be kell tölteni a vezérlés gépi tárolójába. Az alábbi eljárás megvilágítja az MTS rendszer kezelésének egyes lépéseit ebben az üzemmódban. Az NC- programkezelést az,< Select program > (programválasztás), segítségével nyitjuk meg, és a vezérlésben meglevő összes NC programot megjeleníti. Ha kétszer rákattint a <%020S1 TN09-TR01-16-TM1> adatbázisra, az NC program betöltésre kerül a gép memóriájába, és további feldolgozásra rendelkezésre áll. Az pl.. segítségével az Explorer további funkcióját aktiválhatjuk: program küldése egy lemezre törlés, átnevezés, stb. Ebben a példában a <%020S1 TN09-TR01-16-TM1> program került átvételre. Az -el történő igazolás után a rendszer egy új menüre vált.itt négy különböző szimulációs forma áll rndelkezésre a kiválasztáshoz. Kezdjük az automatikus üemmel. Automata üzem Egyes blokk Interaktív üzem Elmozdulási utak Az automata üzem feldolgozásra kerül.. indítja a szimulációt. A gép memóriájába töltött CNC program automatikusan A képernyő jobb oldalán fontos rendszerinformációkat találunk a virtuális CNC gép üzemállapotával kapcsolatban. az X, Z- tengelyek aktuális koordinátái (az opcionális kiegészítő tengelyeké is) forgácsolási sebesség, fordulatszám, előtolás, szerszám orsó forgásiránya, megmunkálási idő, aktív G-kód, szabályozás & futtatási idő A szimulációs ablak alján egy program-részlet látható az aktuális NC mondattal, amely éppen feldolgozás alatt van. GO98 Ipari, Szolgáltató és Kereskedelmi Bt. 9. oldal

10 MTS- Bevezetés az esztergálási CNC szimulátorhoz 2.2. Interaktív üzem Az interaktív üzemmód lehetővé teszi egy NC program párbeszédes módban történő megírását, elhelyezését, módosítását, vagy feldolgoztatását. A gép mondatonként dolgozza fel az NC programot. Mindenkor lehetőség van a program módosítására. Lehetséges egy mondatot a megtörtént szimuláció után elutasítani, hogy módosítsuk, majd ismét szimuláltassuk. Ennek során a munkadarab állandóan aktualizálva lesz, illetve az elutasításnál helyreállításra kerül a megelőző állapot. A <%020S2 TN09-TR01-16-TM1> számú NC programot az <Interaktív üzemmód> (interaktív üzemmódban) kell feldolgozni. Megnyitásra kerül a programkezelés: Az egérrel kétszer a <%020S2 TN09-TR01-16-TM1> számú programra kattintva, az átkerül a gép programtárolójába. Megkezdődik az interaktív üzemmód. Minden egyes NC mondat feldolgozásra kerül az igazolás után, és utána felkínálásra kerül a korrekciója. NC- mondat feldolgozása: NC- mondat átvétele (I/N) NC- mondat feldolgozása: NC- mondat átvétele (I/N) Ebben az üzemmódban mindenkor lehetséges az NCkód módosítása:, vagy segítségével utasíthatja el a mondatot, majd a billentyűzeten keresztül módosíthat.. NC mondat átvétele (I/N) történhet az gomb segítségével is. 10. oldal GO98 Ipari, Szolgáltató és Kereskedelmi Bt.

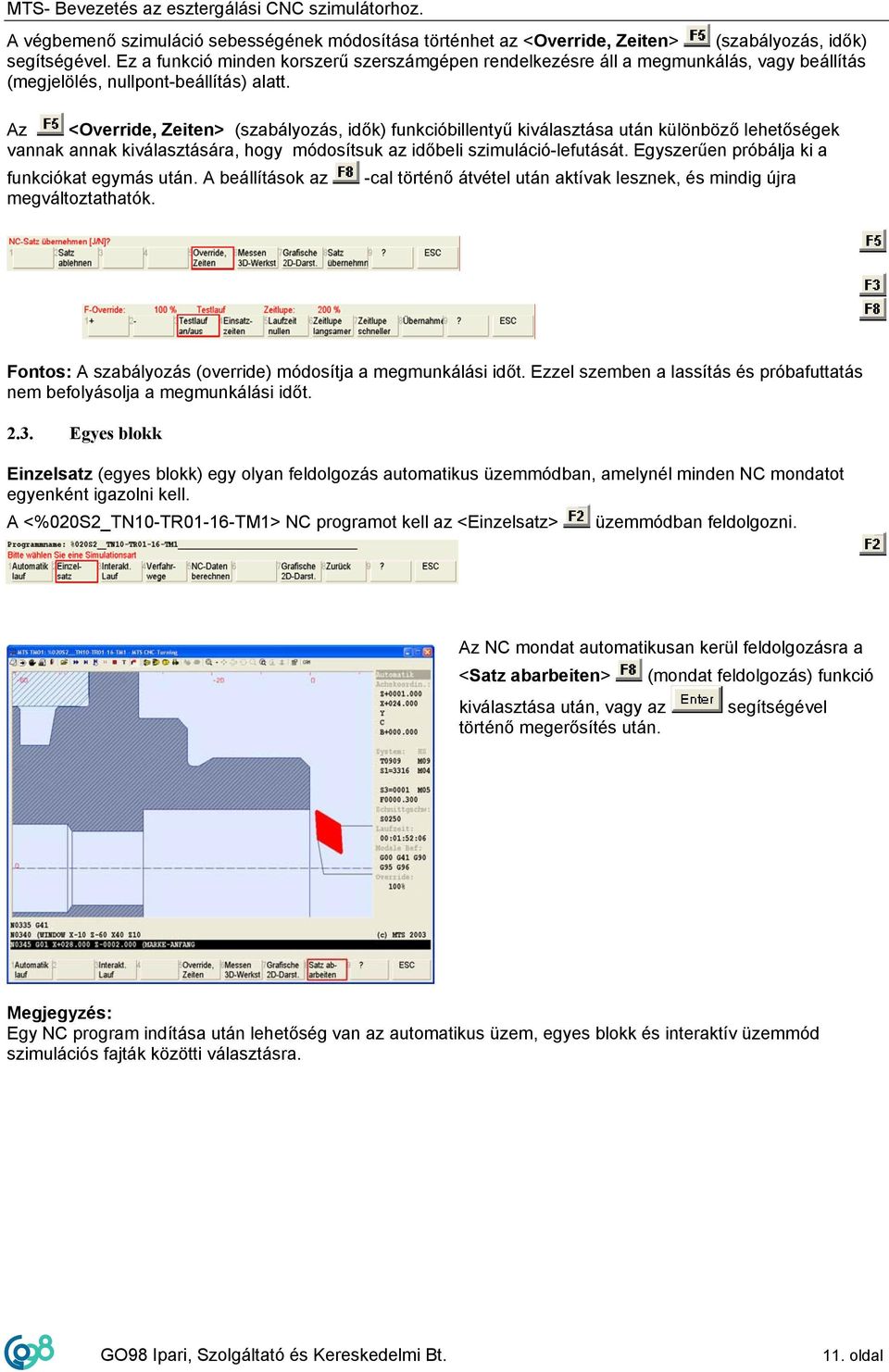

11 MTS- Bevezetés az esztergálási CNC szimulátorhoz. A végbemenő szimuláció sebességének módosítása történhet az <Override, Zeiten> (szabályozás, idők) segítségével. Ez a funkció minden korszerű szerszámgépen rendelkezésre áll a megmunkálás, vagy beállítás (megjelölés, nullpont-beállítás) alatt. Az <Override, Zeiten> (szabályozás, idők) funkcióbillentyű kiválasztása után különböző lehetőségek vannak annak kiválasztására, hogy módosítsuk az időbeli szimuláció-lefutását. Egyszerűen próbálja ki a funkciókat egymás után. A beállítások az -cal történő átvétel után aktívak lesznek, és mindig újra megváltoztathatók. Fontos: A szabályozás (override) módosítja a megmunkálási időt. Ezzel szemben a lassítás és próbafuttatás nem befolyásolja a megmunkálási időt Egyes blokk Einzelsatz (egyes blokk) egy olyan feldolgozás automatikus üzemmódban, amelynél minden NC mondatot egyenként igazolni kell. A <%020S2_TN10-TR01-16-TM1> NC programot kell az <Einzelsatz> üzemmódban feldolgozni. Az NC mondat automatikusan kerül feldolgozásra a <Satz abarbeiten> (mondat feldolgozás) funkció kiválasztása után, vagy az segítségével történő megerősítés után. Megjegyzés: Egy NC program indítása után lehetőség van az automatikus üzem, egyes blokk és interaktív üzemmód szimulációs fajták közötti választásra. GO98 Ipari, Szolgáltató és Kereskedelmi Bt. 11. oldal

12 MTS- Bevezetés az esztergálási CNC szimulátorhoz 2.4. Elmozdulási utak Egy választott NC program, például <%020S2 TN09-TR01-16-TM1> elmozdulási útjainak megjelenítése A program feldolgozásra kerül és grafikusan megjeleníti a szerszám csúcsának programozott elmozdulási útjait, az egyes szerszámok színekkel való megkülönböztetésével.: A programozott elmozdulási utak és azok korrekciójának pontos kiértékelése a gyártási idő jelentős megtakarításaihoz vezethet. Az elmozdulási utak megjelenítéséhez minden grafikus manipulációs lehetőség rendelkezésre áll. Ezen túlmenően fennáll annak a lehetősége, hogy a <Grafischen Darstellung> (grafikus megjelenítés) választása után egy nagyítási (zoom) ablakot határozzunk meg az egérrel egy részlet kezdőpontjára és végpontjára kattintva.. Megjegyzés: Az aktuális NC program minden üzemmódban feldolgozható: <Automatiklauf> (automatikus üzem), <Einzelsatz>, (egyes blokk), <Interaktive Programmierung> (interaktív programozás) <Verfahrwege Anzeigen> (elmozdulási utak megjelenítése Aktív beállítási értelmező esetében a szimulátor minden indításakor az NC program fejlécében álló beállítási lap szerint kerül beállításra. Ennek az az előnye, hogy ugyanazon program megismételt indítása után a nyersdarab mindig újra be lesz állítva. 12. oldal GO98 Ipari, Szolgáltató és Kereskedelmi Bt.

13 MTS- Bevezetés az esztergálási CNC szimulátorhoz Mérés és ellenőrzés A választott szimuláció-fajtától és a már feldolgozott NC-kódoktól függetlenül mindig rendelkezésre állnak a megjelenítés és program-ellenőrzés funkciói a <Messen/3D> (mérés/3d) behívásával. A <Messen/3D> (mérés/3d) funkcióval a szimulátor olyan területére jutnak, amely a minőség-ellenőrzés és önellenőrzés témáival foglalkozik. A tanuló számára számos funkció áll rendelkezésre saját munka-eredményei ellenőrzésére. Az <Elementbemaßung > (elem-méretezés), vagy <Punktbemaßung> (pont-méretezés) funkció segítségével az előírt-tényleges összehasonlítással ellenőrizzük, hogy a munkadarab programozott körvonalai a rajz adatainak is megfelelnek-e. Próbálja ki egyszerűen a felkínált lehetőségeket, vagy például vizsgálja meg a csúcs-sugár korrekció hatását, úgy, hogy a munkadarabot ki- illetve bekapcsolt korrekció mellett méretezi. A bemérés az kiválasztásával fejeződik be GO98 Ipari, Szolgáltató és Kereskedelmi Bt. 13. oldal

14 MTS- Bevezetés az esztergálási CNC szimulátorhoz D- ábrázolás és érdesség-mélység A rátekintés iránya, a megfigyelési távolság és a nagyítás, valamint egy kivágási szög szabadon megválaszthatók. A metszési menüben megválasztható egy kimetszési szegmens. A teljes képernyő + -vel lesz megjelenítve, <Zurück>(visszatérés) csak -el lehetséges. Az eszköztár segítségével választhatja a munkadarab állandó 3D ábrázolását is. Érdesség-mélység elemzések, A munkadarab körvonala a kontúr-elemek alapján lesz elemezve Az élgeometria és az előtolás segítségével kerül a felület kiszámításra, ábrázolásra és az érdességmélység értéke meghatározásra. Az és segítségével részletes információkat kaphat a választott kontúr-elemről. 14. oldal GO98 Ipari, Szolgáltató és Kereskedelmi Bt.

15 MTS- Bevezetés az esztergálási CNC szimulátorhoz D - Grafikus ábrázolás A <Grafische Darstellung> ábrázolás módosításait: alkatrész-nézet ZOOM- funkció NC- sorkijelzés (grafikus ábrázolás) három szempontból teszi lehetővé a képernyőn történő A <Grafische Darstellung> (grafikus ábrázolás) menüjének módosításai az -al lesznek átvéve és az segítségével lesznek elvetve. Egy zoom kivágási ablak az ablak átlójának pontjaival határozható meg. Az egér kattintásakor aktuális kurzor-helyzetek határozzák meg az ablak új átlóját. Bármikor lehetőség van a gép munkaterének teljes képére, vagy egy nyersdarabtól függő standard ablakra való gyors átváltásra. Amennyiben egy új nézetet választott ki, a <Zurück> (vissza) funkcióval kell a menüt elhagyni. A választott nézet a módosítási fennmarad. (Kivétel: Az NC program állít be új ablakot) A szimulátor visszatér abba a funkcióba, amelyből a grafikus ábrázolási funkciót meghívta. GO98 Ipari, Szolgáltató és Kereskedelmi Bt. 15. oldal

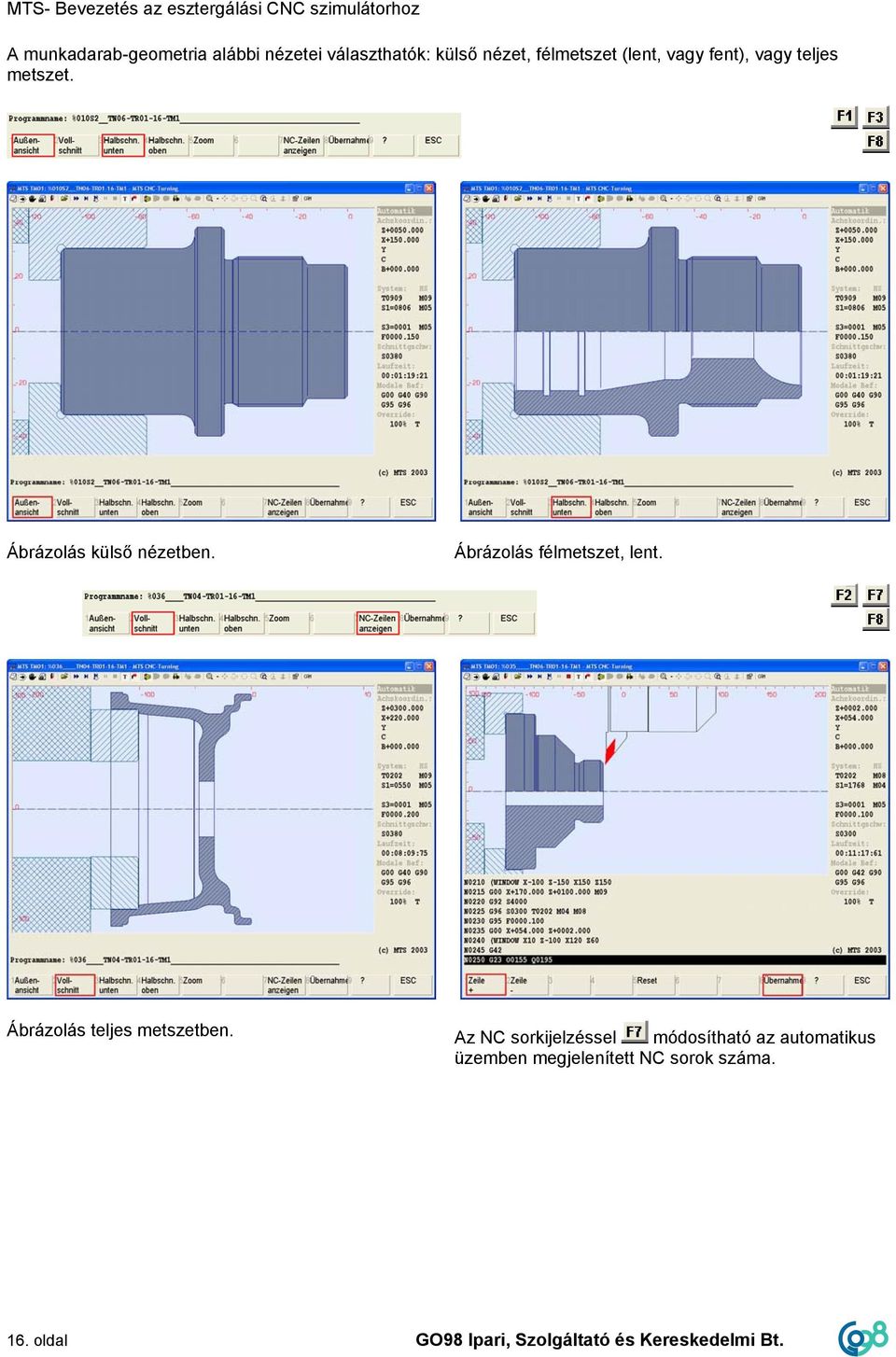

16 MTS- Bevezetés az esztergálási CNC szimulátorhoz A munkadarab-geometria alábbi nézetei választhatók: külső nézet, félmetszet (lent, vagy fent), vagy teljes metszet. Ábrázolás külső nézetben. Ábrázolás félmetszet, lent. Ábrázolás teljes metszetben. Az NC sorkijelzéssel módosítható az automatikus üzemben megjelenített NC sorok száma. 16. oldal GO98 Ipari, Szolgáltató és Kereskedelmi Bt.

17 MTS- Bevezetés az esztergálási CNC szimulátorhoz NC-szerkesztő Az NC szerkesztő alap-menüjében különböző funkciók állnak rendelkezésre. Aktuális NC program szerkesztése nincs kiosztva A programkezelésből származó NC programok módosítása, vagy újak létrehozása nincs kiosztva NC program nyomtatása NC program átadása DNC üzemben a szerszámgéphez. Visszalépés a beállítási üzemmódba Visszalépés az automatikus üzemmódba. Ahogy már az automatikus üzemmódban megismerte, a programválasztás, vagy egy új NC program létrehozása az adat-kiválasztási dialóguson keresztül történik. Itt különböző lehetőségek vannak egy program megnyitására, vagy új beállítására. Ha az <Programm editieren> (programszerkesztés) választja, megadhat egy program-nevet. Ha a program már létezik, a szerkesztőben megnyitásra kerül, ha nem, egy dialógus következik a jelentéssel, hogy a program nem létezik, létre kell-e hozni, (igen), vagy (nem). Az <Programm wählen>(program kiválasztás)funkcióval a kiválasztás után a program neve átadásra kerül a szimulátor állapotkijelző sorára, a párbeszéd-ablak bezárul, és azt segítségével nyithatja meg, stb. A <%010S1 TN07-TR01-16-TM1.dnc>, NC program megnyitásra kerül megtekintésre. A programban megvan az összes szükséges információ, a szimuláció beállítási adataitól kezdődően a program NC kódjáig. Ha az NC program az egér egyszerű kattintásával megjelölésre került, egy második kattintással további segédfunkciók állnak rendelkezésre.. GO98 Ipari, Szolgáltató és Kereskedelmi Bt. 17. oldal

18 MTS- Bevezetés az esztergálási CNC szimulátorhoz 3.1. A beállítási lap Egy beállítási lap felépítése mindig azonos. Az alábbi csoportokból áll: Gép- és vezérlési konfiguráció Nyersdarab/ munkadarab geometria Befogó-eszköz ls befogás Aktív szerszám munkahelyzetben A revolverfej szerszám-kiosztása a szerszámok korrekciós értékeivel. A főmenüből kiindulva az beállító-lap menüponton keresztül jutunk a beállítási lap- menübe.. Miután a szimulátort beállítottuk a beállítási menüben, az létrehozásra kerül a beállítási lap. segítségével, egy programnév megadásával Információk a beállítási laphoz: () Kezdet és vég jelzése a beállítási lap értelmező részére ( A beállítási lap értelmezhető sorai (( Kommentárok, az értelmező által nem kiértékelve Ha egy beállítási lapot újonnan állítunk össze, a beállítási lap vége után egy M30-as utasítás (program vége) kerül egyetlen NC sorként beírva, amely lehetővé teszi a beállítási lap feldolgozását, a "váratlan programvég"' hibajelzés nélkül automatikus üzemmódban, vagy indítási beállítási lapként. 18. oldal GO98 Ipari, Szolgáltató és Kereskedelmi Bt.

19 MTS- Bevezetés az esztergálási CNC szimulátorhoz A billentyűzet kiosztása a NC szerkesztő funkciói részére Az aktuális szerkesztési tartomány mindig a két vízszintes vonal között található. A nyilas billentyűgomb segítségével kiváasztunk egy szót. Ez szükség szerint korrigálható, törölhető, vagy újraírható. Az adatbevitel az segítségével zárható le. Mondatonkénti lapozás Oldalankénti lapozás : vagy vagy Sor beszúrása : + Sor törlése : + Szó bszúrása : Szó törlése : NC program összekötése Blokk-művelet Átszámozás Az funkció segítségével beszúrható egy másik program az éppen feldolgozás alatt levő program aktuális sora elé. Ez egy fontos funkció, például a módosítási másolatok előállításához. Az blokkművelet lehetővé teszi egy egész sorokból álló blokk megjelölését kezdő és végjelöléssel a szokásos eltolási, másolási és törlési funkciókkal. Az átszámozás lehetővé teszi egy NC program új számozását egy első programszámtól kezdődően egy végső programszámig, a kezdő szám és egy szám-növekmény megadásával. GO98 Ipari, Szolgáltató és Kereskedelmi Bt. 19. oldal

20 MTS- Bevezetés az esztergálási CNC szimulátorhoz 3.3. NC- dialóg programozás Az <Dialog> (párbeszéd) segítségével jutunk a párbeszédes programozásba. Ez egy univerzális, minden CNC géphez illeszthető funkció, amelyet az MTS szoftver nyújt. Az lenyomásakor az aktuális munkasor azon parancsok szerint lesz elemezve, amelyekhez egy párbeszéd-maszk létezik. Ha egy ilyet találnak, az megjelenítésre kerül, és a hozzátartozó beviteli paraméter-értékek átvitelre kerülnek a maszkba. Dialógus-maszk Tartalomjegyzék Ez a bemutatott példában egy MTS nagyolási ciklus G81 behívása az X, Z, I címekkel és további, de a példában nem beállított paraméterekkel. A címek értékei módosíthatók, és a dialógus-maszk további címei fűzhetők hozzá. Az segítségével minden érték átadásra kerül az NC programba. Ha nem talál kulcs-értéket, a dialóg-programozás átugrik az összes rendelkezésre álló utasítást tartalmazó tartalomjegyzékbe, amelyekből az egyiket az segítségével lehet kiválasztani. Megnyitásra kerül ezután a hozzátartozó dialógus-maszk, és a felhasználó kitöltheti ezt a maszkot, majd az adatbevitelt az segítségével erősítheti meg. A hozzátartozó NC sor ezután kiindulás sor helyére kerül. Ha már az NC program végén voltunk, egy új sor kerül az NC programhoz hozzáadásra. (Ez a művelet érvényes többsoros NC programutasításoknál is, amennyiben a kiválasztott NC vezérlés ezeket támogatja). A beviteli értékeket vagy numerikusan lehet megadni, vagy pedig kapcsolási funkcióval lehet azokat kiválasztani. Ennek során tartomány-vizsgálatok történnek, és megkülönböztetünk kötelező és opcionális címeket. Fennáll továbbá annak lehetősége, hogy alternatív cím-kombinációkat alkalmazzunk. Példa: körív megadása I és K-val a sugár helyett. A bonyolult ciklusoknál a párbeszédes programozáshoz pótlólag a Windows-segítséget is aktiválni lehet. 20. oldal GO98 Ipari, Szolgáltató és Kereskedelmi Bt.

21 MTS- Bevezetés az esztergálási CNC szimulátorhoz Az esztergálás beállítási párbeszéde Négy lépésben a beállítási laphoz. A beállítási párbeszéd lehetővé teszi egy beállítási lap gyors előállítását egy új programozási feladathoz. Kiválasztásra kerül egy befogási mód egy befogó-eszköz konfigurációval, a tokmányos befogáshoz szükséges a nyersdarab befogási mélysége. Meghatározásra kerül a munkadarab, rögzítik a munkadarab nullpontját, és az új program a beállítási lapon egy megfelelő szerszámgép-készlettel lesz kiegészítve. A lezárás után a vezérlés beolvassa a beállítási lapot a program-fejből a gépbe, és azonnal el lehet kezdeni a program interaktív előállítását Dialógus megnyitása és programnév meghatározása. Az segítségével válassza ki a beállítási dialógust. Adjon meg egy új nevet az új CNC programhoz, pl. Übung 01, és nyissa meg a programot Befogóeszköz és befogóeszköz-konfiguráció választása Válassza ki a befogási módot.. Magyarázat: Összesen 7 különböző befogóeszköz-kombináció áll rendelkezésre. A befogási mélység elmarad a csúcsok között történő befogás esetében,. A munkadarabot azonban központosítással kell meghatározni. ha egy cső kerül meghatározásra, szükséges egy külső és egy belső átmérő megadása. GO98 Ipari, Szolgáltató és Kereskedelmi Bt. 21. oldal

22 MTS- Bevezetés az esztergálási CNC szimulátorhoz Válassza az alábbi befogóeszköz-konfigurációt: KFD-HS 130 min.46 max.118 Et=18 A munkadarab befogási mélysége legyen 18 mm. Váltson az alábbi kartoték-kártyára: Nyersdarab/nullapont Magyarázat : Mindenkor vegye figyelembe a kijelző mezőben látható értéktartományt. Ha egy érték nem értékelhető ki, a beviteli mezőben pirossal lesz megjelenítve és nem kerül feldolgozásra. A befogó-eszköz választás megfelel az esztergálási befogóeszköz-standardnak.. KFD-HS 130 min.46 max.118 Et=18 KFD-HS 130 az esztergatokmány megjelölése, min. 46 max. 118 mm leírja a hozzárendelt tokmánypofa befogási tartományát, és az Et = 18 mm, a munkadarab maximális befogási mélysége Munkadarab-méretek és nullapont meghatározása Határozza meg a munkadarab-méreteket: Bevitel Hosszúság = 120 mm, Bevitel Szélesség = 60 mm Bevitel Z= -2 mm Váltson az alábbi kartoték-kártyára: Szerszámok Magyarázat: A középső beviteli mezőben kiválasztással lehet a munkadarab nullapontjának helyzetét megadni. Ez egy Z +/- nullaponteltolással növekményesen eltolható a kiválasztott helyzetétől. Összesen 2 kiválasztási lehetőség van a munkadarab nullapontjának helyzetére. 22. oldal GO98 Ipari, Szolgáltató és Kereskedelmi Bt.

23 MTS- Bevezetés az esztergálási CNC szimulátorhoz Gépi szerszámkészlet kiválasztása Válassza ki például a számú szerszámkészletet és informálódjon a revolverfej szerszám-kiosztásáról Váltson az alábbi kartoték-kártyára: Korrekciós értékek Magyarázat: A szerszámkészlet meghatározza a beállítási lapon a rendelkezésre bocsátott szerszámokat. A korrekciós értékek jegyzéke áttekintéssel ábrázolva. Az billentyűgomb segítségével történő bevitelmegerősítéssel létrehozásra kerül az új beállítási lap, és az CNC gép az Automatikus üzemmód interaktív programozás módban beolvasásra kerül és megkezdheti a programozást. Magyarázat: A korrekciós értékek kártyájának kiválasztása után közelebbi információkat kap a szerszámokról.. A CNC program azonnal megírható. A párbeszédben meghatározott gépi nullapont a beállítási lap végéhez lesz hozzáírva, és a hozzárendelt utasítással, pl. G64-gyel aktiválható. Kivonat a beállítási lapból: (= munkadarab nullapontok) ( ( Munkadarab nullapont ( G54 X Y Z GO98 Ipari, Szolgáltató és Kereskedelmi Bt. 23. oldal

24 MTS- Bevezetés az esztergálási CNC szimulátorhoz 4.5. Gyakorló program 01.dnc () (( :25 ( ( KONFIGURÁCIÓ ( GÉP MTS01 TM-016_-R1_-060x0646x0920 ( VEZÉRLÉS MTS TM01 ( ( MUNKADARAB ( HENGER D L ( ANYAG "Bronz" ( ( FŐORSÓ MUNKADARBBAL ( ESZTERGATOKMÁNY KFD-HS 130 ( LÉPCSŐS POFA HM-110_ ( BEFOGÁSI MÓD KÜLSŐ BEFOGÁS BELSŐ LÉPCSŐKKEL ( BEFOGÁSI MÉLYSÉG E (( a MUNKADARAB JOBBOLDALI FELÜLETE: Z ( ( SZERSZÁMOK ( T01 "DIN69880 V 30\ SAROKESZTERGÁLÓ KÉS, BALOS CL-SCLCL-2020/L/1208 ISO30 ( T02 DIN69880 V 30\ SAROKESZTERGÁLÓ KÉS, BALOS CL-SDJCL-2020/L/1208 ISO30 ( T03 DIN69880 V 30\ SAROKESZTERGÁLÓ KÉS, BALOS CL-SVJCL-2020/L/1604 ISO30 ( T04 DIN69880 V 30\ KÜLSŐ BESZÚRÓKÉS ER-SGTFL-2012/L/ ISO30 ( T05 DIN69880 V 30\ MENETVÁGÓ KÉS, BALOS TL-LHTR-2020/R/60/2.00 ISO30 ( T06 DIN69880 V 30\ MENETVÁGÓ KÉS, BALOS TL-LHTR-2020/R/60/1.50 ISO30 ( T07 DIN69880 V 30\ VÁLTÓLAPKÁS FÚRÓ DI-20.00/045/R/HMT ISO30 ( T08 DIN69880 V 30\ BELSŐ ESZTERGAKÉS BI-SCLCL-1212/L/0604 ISO30 ( T09 DIN69880 V 30\ BELSŐ ESZTERGAKÉS BI-SCAKL-1010/L/0604 ISO30 ( T10 DIN69880 V 30\ BELSŐ ESZTERGAKÉS BI-SCAAL-1010/L/0604 ISO30 ( T11 DIN69880 V 30\ BELSŐ MENETVÁGÓ KÉS TI-ITTR-1616/R/60/1.50 ISO30 ( T12 DIN69880 V 30\ BELSŐ MENETVÁGÓ KÉS RI-GHILL-1013/L/02.00 ISO30 ( T13 ÜRES ( T14 DIN69880 V 30\ VÁLTÓLAPKÁS FÚRÓ DI-20.00/110/R/HMT ISO30 ( T15 ÜRES ( T16 ÜRES ( ( KORREKCIÓS ÉRTÉKEK ( D01 T01 Q3 R X Z G E I K A L N01 ( D02 T02 Q3 R X Z G E I K A L N01 ( D03 T03 Q3 R X Z G E I K A L N01 ( D04 T04 Q3 R X Z G E I K A L N01 ( D05 T05 Q8 R X Z G E I K A L N01 ( D06 T06 Q8 R X Z G E I K A L N01 ( D07 T07 Q7 R X Z G E I K A L N01 ( D08 T08 Q2 R X Z G E I K A L N01 ( D09 T09 Q2 R X Z G E I K A L N01 ( D10 T10 Q2 R X Z G E I K A L N01 ( D11 T11 Q6 R X Z G E I K A L N01 ( D12 T12 Q1 R X Z G E I K A L N01 ( D13 T13 Q7 R X Z G E I K A L N01 ( D14 T14 Q7 R X Z G E I K A L N01 ( D15 T15 Q7 R X Z G E I K A L N01 ( D16 T16 Q4 R X Z G E I K A L N01 ( MUNKADARAB NULLAPONTOK (( Munkadarab jobboldali felülete: Z ( G54 X Z ( () N0010 G90 N0015 G oldal GO98 Ipari, Szolgáltató és Kereskedelmi Bt.

25 MTS- Bevezetés az esztergálási CNC szimulátorhoz A beállítási üzemmód áttekintése A CNC szimulátorba integrált beállítási üzemmód igen univerzális funkciókkal lett kialakítva. Az alábbi összeállításokban rövid áttekintés adunk a különböző lehetőségekről Befogó-eszközök, befogási lehetőségek és nyersdarab-alakok 5.2. Szerszám-revolver, szerszámtartók és szerszámok Szerszámhossz-korrekciók 1. körnegyed: K= R I= R 2. körnegyed: K=-R I= R 3. körnegyed: K=-R I=-R 4. körnegyed: K= R I=-R 5. körnegyed: K= R I= 0 6. körnegyed: K= 0 I= R 7. körnegyed: K=-R I= 0 8. körnegyed: K= 0 I=-R P = szerszámtartó referencia pontja B1 = X irányú hossz-korrekció A1 = Z irányú hossz-korrekció F1 = csúcs-sugár az F1-ből adódik az I és K értéke E1 = érték az I-hez D1 = érték a K-hoz GO98 Ipari, Szolgáltató és Kereskedelmi Bt. 25. oldal

26 MTS- Bevezetés az esztergálási CNC szimulátorhoz 5.3. Szerszámkönyvtár Jelenleg 700 eszterga-szerszám kerül kezelésre 18 csoportban 5.4. A tengelyek elmozdítása beállítási üzemmódban Elmozdító billentyűgombok: vagy vagy Z- tengely elmozdítása előtolással X- tengely elmozdítása előtolással + vagy Z- tengely elmozdítása gyorsjárattal + vagy X- tengely elmozdítása gyorsjárattal A tengelymozgató billentyűgombok lenyomásával a revolver elmozdítható a munkatérben. Mint egy igazi gépnél, pl. meghatározható a munkadarab nullapontja érintéssel. A technológia-menüben, vagy közvetlenül: főorsó-kapcsolás 3, 4, vagy 5 fordulatszám 1000 előtolás 0,220 revolverhely 0202 lenyomásával lehet a fordulatszámot, előtolást, szerszámot, főorsó és hűtőfolyadékot kapcsolni. 26. oldal GO98 Ipari, Szolgáltató és Kereskedelmi Bt.

27 MTS- Bevezetés az esztergálási CNC szimulátorhoz Előkészületek a program létrehozásához Mielőtt egy programozó megír egy NC programot, figyelmesen tanulmányoznia kell a rajzdokumentációt és a gyártási előírásokat. Amennyiben rendelkezésre áll az összes szükséges információ a program elkészítéséhez, megkezdheti a munka lépéseinek tervezését. Fontos az, hogy azt is figyelembe vegye, hogy melyik gépen lehet, vagy kell később a munkadarabot legyártani, és milyen szerszámok és befogó-eszközök állnak a géphez rendelkezésre. A komplett rajzot az 1.számú mellékletben találja meg Esztergált darab (Drehteil) címen. A műhelyrajz elemzése A műveletterv rögzítése A befogók és a szükséges szerszámok kiválasztása (beállítási lap A NC program elkészítése A munka-előkészítés jellemző űrlapjai. GO98 Ipari, Szolgáltató és Kereskedelmi Bt. 27. oldal

28 MTS- Bevezetés az esztergálási CNC szimulátorhoz 6.1. A műveletterv és a technológia Műveleti sorrend Szerszámtípus, revolver-pozíció, forgácsolási értékek 1 Nyer méretek Henger D: 80 mm L: 122 mm meghatározása Anyag:_ AlMg1 és munkadarab Tokmány: KFD-HS 130 rendelkezésre állóság ell. Tokmánypofa: HM-110_ Munkadarab befogás Befogási mélység: 18.0 mm Munkadaranullpont 3 meghatározás 4 Oldalazás SAROKESZTERGÁLÓ KÉS, BALOS CL-SCLCL-2020/L/1208 ISO30 Megmunkálás vázlata T0101 G96 S260 M04 G95 F0.250 M08 5 Külső körvonal nagyolása SAROKESZTERGÁLÓ KÉS, BALOS CL-SCLCL-2020/L/1208 ISO30 T0101 G96 S260 M04 G95 F0.350 M08 6 Fúrás CSIGAFÚRÓ DR-18.00/130/R/HSS ISO30 T0606 G97 S1200 M03 G95 F0.220 M08 7 Belső körvonal nagyolása BELSŐ ESZTERGAKÉS. BI-SCAAL-1010/L/0604 ISO30 T0808 G96 S220 M04 G95 F0.250 M oldal GO98 Ipari, Szolgáltató és Kereskedelmi Bt.

29 MTS- Bevezetés az esztergálási CNC szimulátorhoz. Megmunkálási műveletterv folytatás Műveleti sorrend 6 Belső körvonal simítása Szerszámtípus, revolver-pozíció, forgácsolási értékek BELSŐ ESZTERGAKÉS. BI-SCAAL-1010/L/0604 ISO30 Megmunkálás vázlata T1010 G96 S300 M04 G95 F0.100 M08 7 Külső körvonal simítása SAROKESZTERGÁLÓ KÉS, BALOS CL-SVJCL-2020/L/1604 ISO30 T0202 G96 S360 M04 G95 F0.100 M08 8 Menetvágás MENETVÁGÓ KÉS, BALOS TL-LHTR-2020/R/60/1.50 ISO30 T0303 G97 S1000 M03 G95 F1.5 M x Beszúrás KÜLSŐ BESZÚRÓ KÉS RI-GHILL-1013/L/01.10 ISO30 T0404 G97 S1000 M04 G95 F0.150 M08 10 Belső beszúrás BELSŐ BESZÚRÓ KÉS. RI-GHILL-1013/L/01.10 ISO30 T1212 G97 S01000 M04 G95 F M08 Ehhez a művelettervhez létrehozásra kerül egy beállítási lap. GO98 Ipari, Szolgáltató és Kereskedelmi Bt. 29. oldal

30 MTS- Bevezetés az esztergálási CNC szimulátorhoz 6.2. Esztergált darab beállítási lapja CNC Eszterg. Marás Beállítási lap Mathematisch Technische Software-Entwicklung GmbH Datum : Program száma: Drehteil1 Programozó: MTS Rajzszám: 2704 Megnevezés Drehteil Anyag: AlMg1 Nyersdb./ félgyártmány: 80 x 122 Befogási mód belső Befogó eszköz tokmány Befogási mélység Ütköző, 18 mm Szegnyereg helyzet 800 egyéb MTS TM Szerszám-adatok/ Tár revolver-kiosztás Állomás Szerszám megnevezése Szerszámadat száma. Korrekciós adatok Műv.. 01 SAROKESZTERGAKÉS, BALOS CL-SCLCL-2020/L/1208 ISO30 X 60,0 Z 43,0 06 CSIGAFÚRÓ DR-18.00/130/R/HSS ISO30 X 0,0 Z 210,0 08 BELSŐ ESZTERGAKÉS BI-SCAAL-1010/L/0604 ISO30 X 6,77 Z 160,0 10 BELSŐ ESZTERGAKÉS BI-SCAAL-1010/L/0604 ISO30 X 6,77 Z 160,0 02 SAROKESZTERGAKÉS, BALOS CL-SVJCL-2020/L/1604 ISO30 X 70,0 Z 43,0 03 MENETVÁGÓ KÉS, BALOS TL-LHTR-2020/R/60/1.50 ISO30 X 70,0 Z 38, KÜLSŐ BESZÚRÓ KÉS ER-SGTFL-1212/L/ ISO30 X 60,0 Z 40,2 12 BELSŐ BESZÚRÓ KÉS RI-GHILL-1013/L/01.10 ISO30 X 11,5 Z 125,9 X Z X Z X Z X Z X Z X Z X Z R 0,8 Quadr. 7 R 0,0 Quadr. 7 R 0,4 Quadr. 2 R 0,4 Quadr. 2 R 0,4 Quadr. 3 R 0,217 Quadr. 8 R 0,160 Quadr. 3 R 0,1 Quadr. 2 R Quadr. R Quadr. R Quadr. R Quadr. R Quadr. R Quadr. R Quadr oldal GO98 Ipari, Szolgáltató és Kereskedelmi Bt.

31 MTS- Bevezetés az esztergálási CNC szimulátorhoz "Drehteil" műveletterve CNC Eszterg. Marás Műveletterv Mathematisch Technische Software-Entwicklung GmbH Datum : Program száma: Nr. Drehteil1 Programozó MTS Rajzszám 2704 Megnevezés Drehteil Anyag AlMg1 Nyersdb/félgyártm. 80 x 122 Vezérlés MTS TM Műveleti sorrend Nr. Művelet NC- programkód Szersz. állomás Forgácsolási adatok 01 Oldalaz G01 T01 F 0,25 N Külső körvonal nagyolása G81 Hosszirányú nagyolási ciklus T01 F 0,35 N Fúrás G84 Fúrási ciklus T06 F 0,22 N Belső körvonal nagyolása G81 Hosszirányú nagyolási ciklus T08 F 0,25 N Belső körvonal simítása G41 G01 G02 G03 G23 T10 F 0,10 N Külső körvonal simítása G42 G01 G02 G03 G85 G23 T02 F 0,10 N Menetvágás G31 Menetvágási ciklus T03 F 1,5 N x Beszúrás G79 Beszúrási ciklus T04 F 0,15 N Belső beszúrás G01 T12 F 0,10 N F N F N 13 F N 14 F N 15 F N 16 F n 17 F n 18 F n GO98 Ipari, Szolgáltató és Kereskedelmi Bt. 31. oldal

32 MTS- Bevezetés az esztergálási CNC szimulátorhoz 7.0. A gép beállítása Ebben a fejezetben megismerheti, hogyan lesz a CNC szimulátor egy feladathoz beállítva. Az alábbi lépéseket fogjuk tárgyalni: Nyersdarab, anyag, befogó eszköz és a munkadarab befogása, a befogó eszköz cseréje Szerszámrevolver, szerszámhelyek kiosztása, egy új szerszám létrehozása Beállítási lap létrehozása Feladat: Egy alumíniumból (AlMg1) készült, 80x122mm méretű hengert kell egy tokmányban ütköztetve (18 mm) befogni. Beállítási üzemmódban válassza a <Werkstück/Spannzeug> (munkadarab/befogó) menüt. Mielőtt a nyersdarab geometriájának megadja a hengert, az -al egy alapanyag kerül kiválasztásra az anyag-táblázatból. (A CNC szimulátornál azonban az anyag kiválasztása nem feltétlenül szükséges) Az anyagcsoport kiválasztása Az anyag -al lett kiválasztva.. A nyersdarab méretei jobbra fent kerülnek beírásra:. A henger méreteinek megadása: A D mezőben: bevitel : 80 Az L mezőben: bevitel : 122 A munkadarab bevitt adatai az megerősítve és átvéve. -al lesznek Alapanyag-információ: AlMg1 A munkadarab most meghatározásra került és be kell fogni. 32. oldal GO98 Ipari, Szolgáltató és Kereskedelmi Bt.

33 MTS- Bevezetés az esztergálási CNC szimulátorhoz. Az segítségével váltson egy új befogási módra, vagy kattintson rá az egérrel. A keret jelzi az aktív választást. Az -al lehet megerősíteni. Az aktuálisan javasolt befogási helyzetet az utolsó beállítási állapot határozza meg. A munkadarabhoz a mm-es maximális befogási mélység miatt egy új befogóeszköz-kombinációt kell e gépbe beváltani. Az segítségével kerül a befogási mód (Einspannart) menübe. Most még egyszer módosíthatja a munkadarab befogási módját. Esetünkben erre nincs szükség. Az segítségével átvételre kerül a kiválasztott befogási mód és Ön a befogó-eszköz könyvtárba kerül.. Keressünk ki először egy megfelelő esztergatokmányt. Nyissa meg az esztergatokmány-könyvtárt. A befogó eszközök név szerint vannak egy könyvtárban elhelyezve. Ezek módosíthatók, hogy megfeleljenek az üzemi adottságoknak. KFD-HS (Megnevezés) 110 (Tokmány átmérő). 315 (Tokmány-átmérő nagy szerszámgépekhez) GO98 Ipari, Szolgáltató és Kereskedelmi Bt. 33. oldal

34 MTS- Bevezetés az esztergálási CNC szimulátorhoz Kiválasztás a rákattintással az egérrel a KFD-HS 130 könyvtári tételre és a kiválasztás megerősítése -al. Ezután ki kell választani egy megfelelő lépcsős tokmánypofát. Egy tokmánypofa választása: a név magyarázata: HM (keményfém) 110_130 (megfelelő tokmány- és nyersdarabátmérőhöz)) -02 (A pofa-lépcsők száma) -002 (sorszám) Az -al a HM-110_ típust választjuk. Ezzel szerszámgépét egy új eszterga-tokmánnyal és lépcsős pofákkal látta el. Módosítások továbbra is lehetségesek. A további befogó-eszközök mindenkor a befogási mód függvényében kerülnek jóváhagyásra. Az -al kerül a kombináció a szimulátorba való beválasztásra, illetve aktivizálásra.. Természetesen Ön is meghatározhat tokmányt és lépcsős tokmánypofákat. 34. oldal GO98 Ipari, Szolgáltató és Kereskedelmi Bt.

35 MTS- Bevezetés az esztergálási CNC szimulátorhoz. Most be kell fogni a munkadarabot a tokmányba. Az segítségével kiválasztjuk a főorsót a befogáshoz (amennyiben ennél a gépi konfigurációnál, mint jelen esetben is, egy ellenorsó is rendelkezésre áll). Most még be kell fogni a munkadarabot! -el a munkadarabot a befogási tartományba mozdítjuk. -el a befogóeszközt zárjuk. -el a munkadarabot a pofa-ütközőig mozgatjuk..: befejezés és befogás átvételével Megjegyzés: Az ebben a példában alkalmazott befogóeszköz-kombináció: <KFD-HS 130> típusú tokmány és <HM 110_ > jelű tokmánypofák, befogási tartománya az mm átmérő és befogási mélysége egészen 16 mm ig terjed (pofa-ütköző). Ezek az információk, miután elkészített egy beállítási lapot, egy NC programban lesznek elhelyezve. Nyissa meg ezt a programot az NC szerkesztőben és többek között az alábbi információt látja: ( ZYLINDER D L (henger) Ha ezt a beírást módosítaná a szerkesztőben, pl. D L , a program új indításakor egy az új nyersdarab-méretekkel rendelkező munkadarab kerül a szimulátorba. Ez abban az esetben, ha az átmérő a tokmány- és tokmánypofa kombinációhoz túl kicsi lenne (pl. D40), hibajelzéshez vezetne. GO98 Ipari, Szolgáltató és Kereskedelmi Bt. 35. oldal

36 MTS- Bevezetés az esztergálási CNC szimulátorhoz A szerszámrevolver kiosztása Az aktuális szerszámrevolver 16 szerszámhellyel rendelkezik. (Ez a konfigurációban módosítható). Az egér kurzorával válasszon ki egy revolver-pozíciót. A hozzátartozó szerszám felnagyítva megjelenítésre kerül. A szerszámrevolver felszerelése művelettervünk alapján történik. T01 SAROK-ESZTERGAKÉS, BALOS CL-SCLCL-2020/L/1208 ISO30 Kiválasztjuk a T01 pozíciót és az a szerszámkönyvtárba váltunk.. -re kettőt kattintva A kiválasztást a segítségével hagyjuk el. Kiválasztjuk az <Eckdrehmeissel links> (balos sarokesztergakés) szerszámtípust. A szerszám megnevezése után kiválasztjuk a segítségével a <CL-SVJCL-2020/L/1604 ISO30> Ezt a meglevő szerszámot -gal átvehetjük a megmunkáláshoz. A két előző lépésben egy szerszámot újonnan állítottunk be a revolverfejbe. Ezt a szerszámot egy szerszámcsoportban egy meghatározott név után való kereséssel választottuk. 36. oldal GO98 Ipari, Szolgáltató és Kereskedelmi Bt.

37 MTS- Bevezetés az esztergálási CNC szimulátorhoz. A T02 <CL-SVJCL-2020/L/1604 ISO30> a megmunkáláshoz rendben van. Egy további módszert ismerhet meg a T03 szerszámhely felszerelésénél. Szükségünk van egy menetesztergáló késre, az 1,5 mm-es emelkedésű külső menet elkészítéséhez. Először is, minden menetkészítő szerszámot a menetemelkedés alapján rendezünk, és kikeresünk egy szerszámot az 1,5 mm-es menetemelkedéshez. Kiválasztjuk a T03 pozíciót, majd az -re való kettős kattintással a szerszámkiválasztásba váltunk. A szerszám-kiválasztást a -val hagyjuk el. Kiválasztjuk a <Gewindedrehmeissel (links) > menetesztergáló kés (balos) szerszámtípust. Az segítségével kiválasztjuk a Pmin-t. A szerszámok az emelkedés szerint vannak rendezve. GO98 Ipari, Szolgáltató és Kereskedelmi Bt. 37. oldal

38 MTS- Bevezetés az esztergálási CNC szimulátorhoz A listában minden menetkés a menetemelkedés szerint van rendezve. Az alábbi szerszámot választjuk ki: <TL-LHTR-2020/R/60/1.50 ISO30> az segítségével megtörténik az átvétel. Az alábbi szerszámot választjuk ki: <TL-LHTR-2020/R/60/1.50 ISO30> és a segítségével megtörténik az átvétel. A szerszám beállításra került a T03-as helyre. Most a szerszámrevolver beállításának két különböző változatát tanulta meg. A többi szerszámot most már önállóan állíthatja be.. Szerszámtáblázat áttekintése: T01 SAROK-ESZTERGAKÉS, BALOS CL-SCLCL-2020/L/1208 ISO30 T02 SAROK-ESZTERGAKÉS, BALOS CL-SVJCL-2020/L/1604 ISO30 T03 MENETVÁGÓ KÉS, BALOS TL-LHTR-2020/R/60/1.50 ISO30 T04 KÜLSŐ BESZÚRÓ KÉS ER-SGTFL-1212/L/ ISO30 T06 CSIGAFÚRÓ DR-18.00/130/R/HSS ISO30 T08 BELSŐ ESZTERGAKÉS. BI-SCAAL-1010/L/0604 ISO30 T10 BELSŐ ESZTERGAKÉS. BI-SCAAL-1010/L/0604 ISO30 T12 BELSŐ BESZÚRÓKÉS RI-GHILL-1013/L/01.10 I ISO oldal GO98 Ipari, Szolgáltató és Kereskedelmi Bt.

39 MTS- Bevezetés az esztergálási CNC szimulátorhoz. A T12-es szerszám, a belső beszúrókés (nachn.) RI-GHILL-1013/L/01.10 ISO30 típus pillanatnyilag nem áll rendelkezésre a könyvtárban. A problémát a szerszámkezeléssel oldjuk meg, úgy, hogy a megfelelő szerszámot létrehozzuk. A szerszámkezelési funkcióval új szerszámokat hozhatunk létre az egyes szerszámcsoportokon belül, valamint a már meglevő szerszámokat módosíthatjuk, vagy törölhetjük. Válassza ki a T12-es helyet. Válassza ki a T12-es helyet és menjen a szerszámkezelésbe. Az segítségével nyissa meg a szerszámtípus-listát Mivel nagyon sok információra lesz szükség, előnyös, ha egy már meglevő szerszámot használ mintának. Jelölje meg a <RI-GHILL-1013/L/01.30 ISO30> szerszámot az egér segítségével. Az segítségével megnyithat egy menüt. Válassza a Bearbeitung (feldolgozás) funkciót. A kiválasztott szerszám beolvasásra kerül. Először egy új szerszámnév lesz rögzítve. A megjelölt beviteli mezőbe az alábbi név kerül beírásra:<ri-ghill-1013/l/01.10 ISO30> GO98 Ipari, Szolgáltató és Kereskedelmi Bt. 39. oldal

40 MTS- Bevezetés az esztergálási CNC szimulátorhoz Az egér segítségével válassza ki az S váltólapka típust. Az új szerszámtulajdonságokat most a mindenkori paramétereknél módosítani lehet. A segítségével lehet a beviteli mezőket kiválasztani. Az alábbi értékek kerülnek beírásra: felső szélesség: 0,9 alsó szélesség: 1,1 Amennyiben minden adat teljes, létre kell hozni a szerszámot. A történő igazolással az új szerszám a szerszám-kezelésben a fúróhorony-maró (Bohrnutenfräser) szerszámtípushoz lesz bevezetve. Egy visszaugrás következik a szerszámcsoport jegyzék-nézetébe. A szerszámkezelést a segítségével hagyjuk el. Az új szerszám a 12-es revolverfej-helyre helyezhető. Váltsa be a szerszámot a 12-es helyre. Minden szerszám beváltásra kerül a megmunkáláshoz és a szerszám-tárt a segítségével hagyjuk el. A beállítási üzemmód vége és beállítási lap létrehozása! 40. oldal GO98 Ipari, Szolgáltató és Kereskedelmi Bt.

41 MTS- Bevezetés az esztergálási CNC szimulátorhoz. A főmenüből az segítségével jutunk a beállítási lap menüjébe. Az - el létrehozunk egy beállítási lapot. Programnév megadása, pl. <%3> tárolása., vagy és -al vissza. Ezzel elkészítésre kerül a beállítási lap az NC programozáshoz. Szerkesztő kiválasztása és új NC program megnyitása. Az segítségével elhagyható az NC szerkesztő. A következő fejezetben vázlatosan foglalkozunk egy NC programozási lehetőséggel. GO98 Ipari, Szolgáltató és Kereskedelmi Bt. 41. oldal

42 MTS- Bevezetés az esztergálási CNC szimulátorhoz 8.0. Az oldalazás NC programozása (MTS programozási kód) Ebben a fejezetben az editort (szerkesztőt) az interaktív programozás és a dialóg-programozás kombinációjával az NC programozás egy módszereként mutatjuk be. Az NC editorban töröljük a beállító lap végén álló M30- as utasítást. Megírásra kerül az NC program kezdete. Elhagyjuk az editort és átváltunk a szimulációban történő interaktív program-előállításra, mint az NC programozás egy második lehetőségére. Minden NC mondat egyenként kerül feldolgozásra.. N0010 G90 N0015 G54 X Z N0020 G00 X Z N0025 G92 S4000 N0030 G96 F S0260 N0035 T0101 M04 N0040 G00 X Z N0045 G01 X N0050 G00 X Z N0055 G57 X Z Az oldalazási művelete egy hosszirányú nagyolási ciklusnak kell követnie. 42. oldal GO98 Ipari, Szolgáltató és Kereskedelmi Bt.

43 MTS- Bevezetés az esztergálási CNC szimulátorhoz Külső megmunkálás hosszirányú nagyolási ciklusa, G81 Ezt a dialóg-programozással állíjuk elő.. G81 Hosszirányú nagyolási ciklus. A z utasítások jegyzékéből a ciklust az egérrel választjuk ki, és az -val erősítjük meg a választást. A paraméterek értékei beírásra kerülnek az űrlapmaszkba, és az - vel lesznek átvéve. N0060 G81 X Z I Ezután beírjuk a körvonal leírását. N0065 G01 Z N0070 X Z N0075 Z N0080 X N0085 X Z N0090 Z N0095 X N0100 X Z N0105 G80 és a G80-as ciklus bezárásával lesz az NC program feldolgozva.. Megjegyzés: A programozott körvonal grafikus ábrázolásra kerül. GO98 Ipari, Szolgáltató és Kereskedelmi Bt. 43. oldal

44 MTS- Bevezetés az esztergálási CNC szimulátorhoz 8.2. Fúrási ciklus, G84 Technológiai blokk szerszánmváltással, a fúrási művelet előkészítése N0110 G00 X Z N0115 G97 S1200 M08 F N0120 T0606 M03 N0125 G00 Z N0130 G00 X A dialóg-programozás felhívása a fúrási ciklus programozásához. A z utasítások jegyzékéből a ciklust az egérrel választjuk ki, és az -val erősítjük meg a választást. Létrehozott NC-sor: A paraméterek értékei beírásra kerülnek a beviteli maszkba, és az - vel lesznek átvéve. Fúrási ciklus N0135 G84 Z K A B D oldal GO98 Ipari, Szolgáltató és Kereskedelmi Bt.
