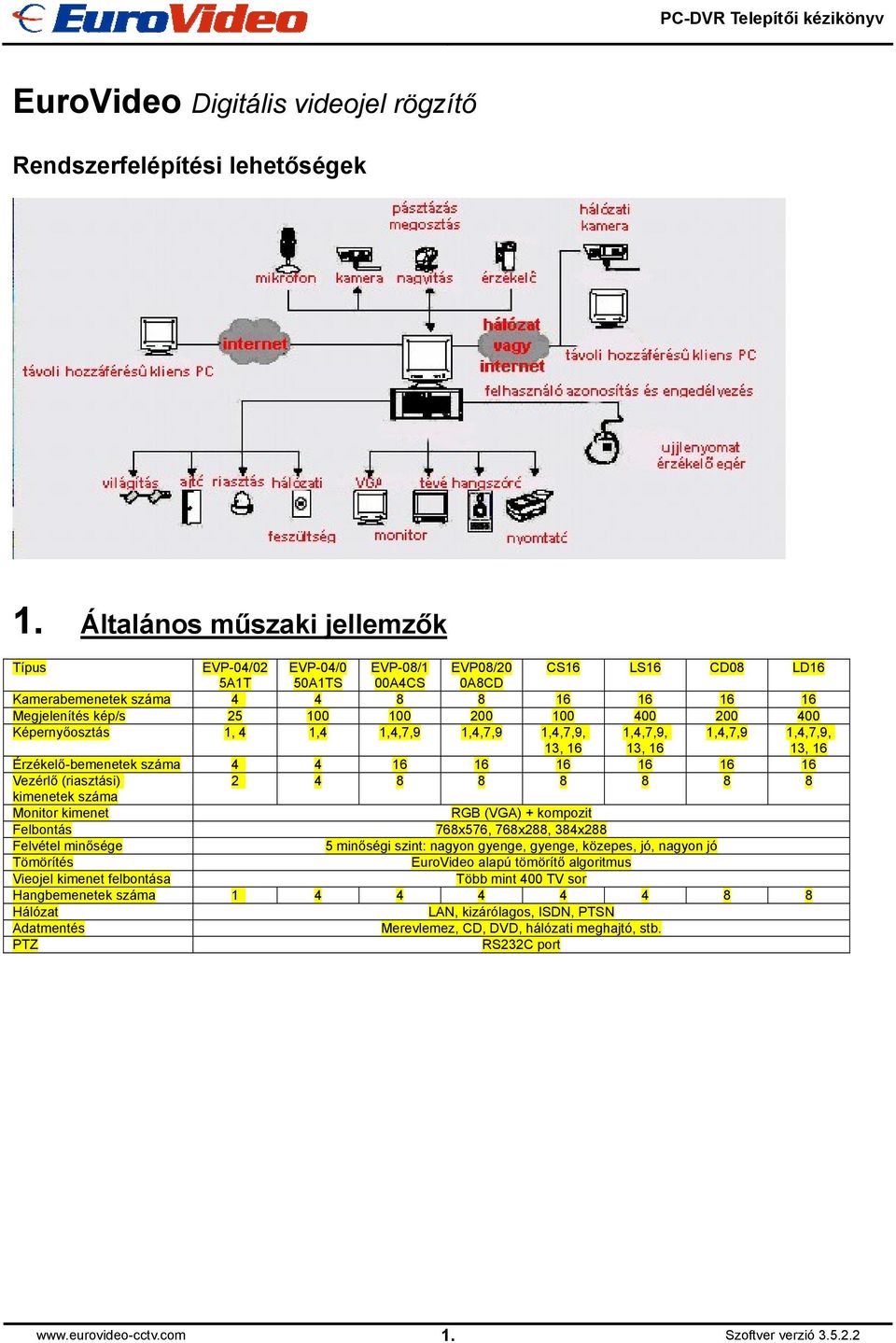

2 EuroVideo Digitális videojel rögzítő Rendszerfelépítési lehetőségek 1. Általános műszaki jellemzők Típus EVP-04/02 EVP-04/0 EVP-08/1 EVP08/20 CS16 LS16 CD08 LD16 5A1T 50A1TS 00A4CS 0A8CD Kamerabemenetek száma Megjelenítés kép/s Képernyőosztás 1, 4 1,4 1,4,7,9 1,4,7,9 1,4,7,9, 13, 16 1,4,7,9, 13, 16 1,4,7,9 1,4,7,9, 13, 16 Érzékelő-bemenetek száma Vezérlő (riasztási) kimenetek száma Monitor kimenet RGB (VGA) + kompozit Felbontás 768x576, 768x288, 384x288 Felvétel minősége 5 minőségi szint: nagyon gyenge, gyenge, közepes, jó, nagyon jó Tömörítés EuroVideo alapú tömörítő algoritmus Vieojel kimenet felbontása Több mint 400 TV sor Hangbemenetek száma Hálózat LAN, kizárólagos, ISDN, PTSN Adatmentés Merevlemez, CD, DVD, hálózati meghajtó, stb. PTZ RS232C port 1. Szoftver verzió

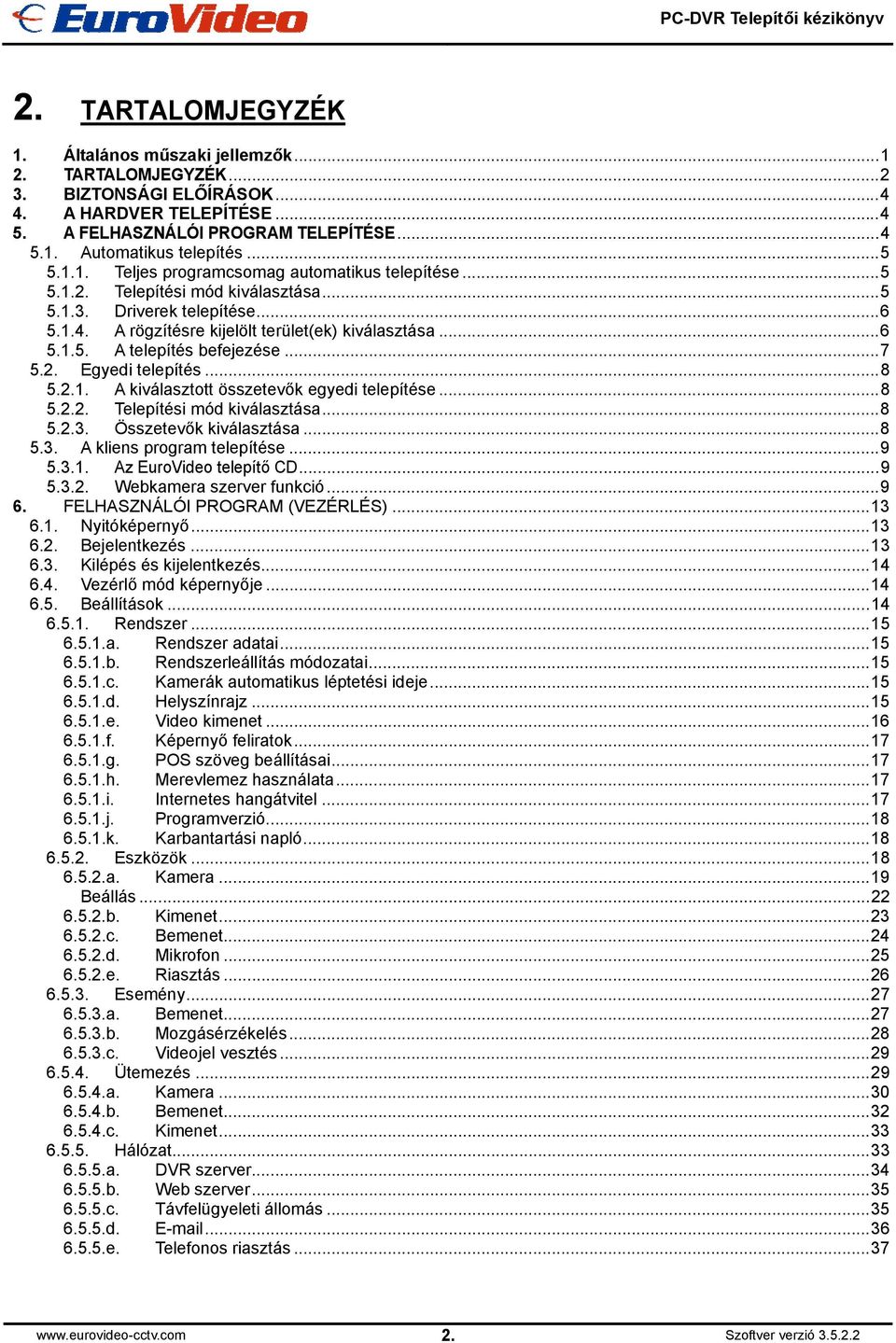

3 2. TARTALOMJEGYZÉK 1. Általános műszaki jellemzők TARTALOMJEGYZÉK BIZTONSÁGI ELŐÍRÁSOK A HARDVER TELEPÍTÉSE A FELHASZNÁLÓI PROGRAM TELEPÍTÉSE Automatikus telepítés Teljes programcsomag automatikus telepítése Telepítési mód kiválasztása Driverek telepítése A rögzítésre kijelölt terület(ek) kiválasztása A telepítés befejezése Egyedi telepítés A kiválasztott összetevők egyedi telepítése Telepítési mód kiválasztása Összetevők kiválasztása A kliens program telepítése Az EuroVideo telepítő CD Webkamera szerver funkció FELHASZNÁLÓI PROGRAM (VEZÉRLÉS) Nyitóképernyő Bejelentkezés Kilépés és kijelentkezés Vezérlő mód képernyője Beállítások Rendszer a. Rendszer adatai b. Rendszerleállítás módozatai c. Kamerák automatikus léptetési ideje d. Helyszínrajz e. Video kimenet f. Képernyő feliratok g. POS szöveg beállításai h. Merevlemez használata i. Internetes hangátvitel j. Programverzió k. Karbantartási napló Eszközök a. Kamera...19 Beállás b. Kimenet c. Bemenet d. Mikrofon e. Riasztás Esemény a. Bemenet b. Mozgásérzékelés c. Videojel vesztés Ütemezés a. Kamera b. Bemenet c. Kimenet Hálózat a. DVR szerver b. Web szerver c. Távfelügyeleti állomás d e. Telefonos riasztás Szoftver verzió

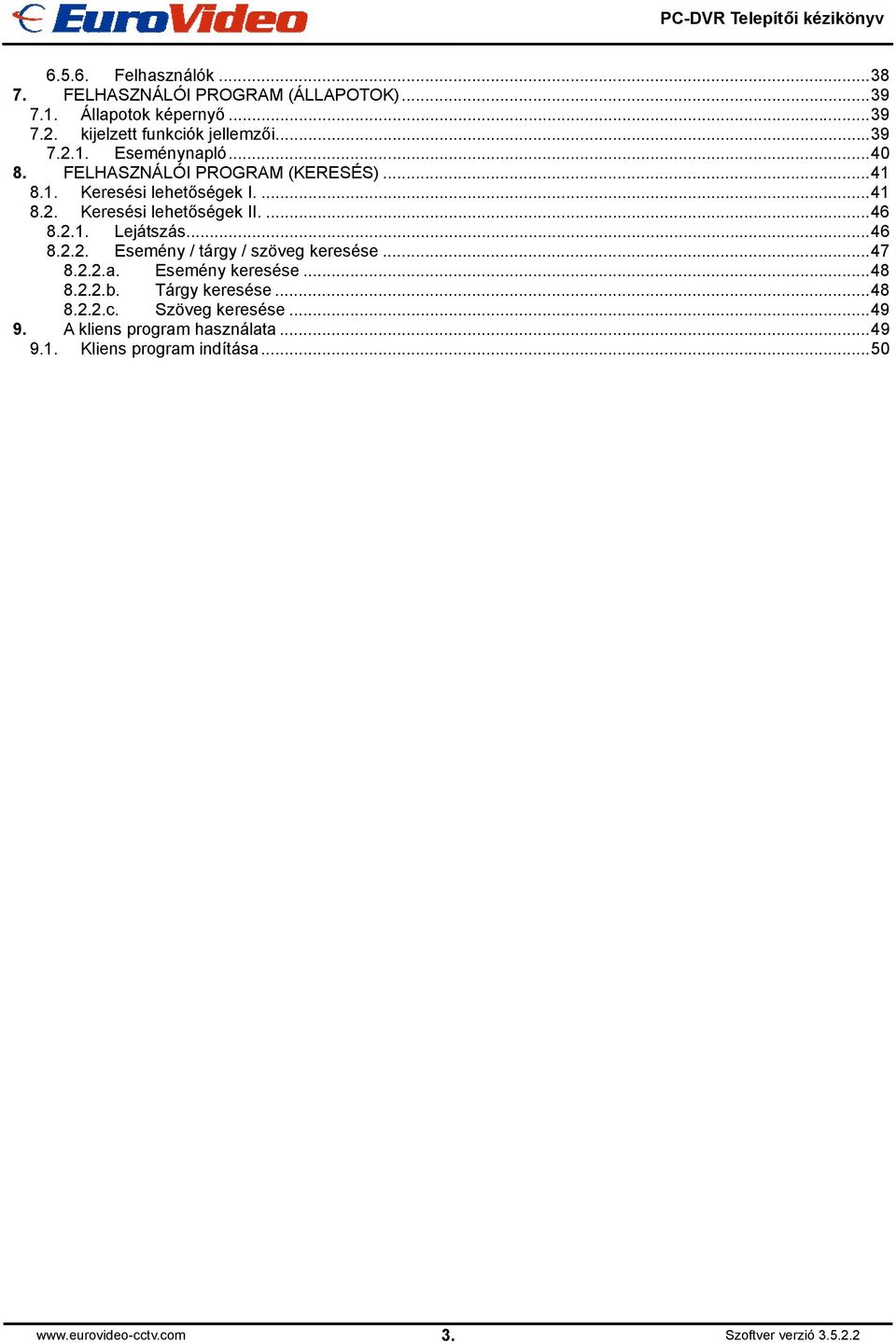

4 Felhasználók FELHASZNÁLÓI PROGRAM (ÁLLAPOTOK) Állapotok képernyő kijelzett funkciók jellemzői Eseménynapló FELHASZNÁLÓI PROGRAM (KERESÉS) Keresési lehetőségek I Keresési lehetőségek II Lejátszás Esemény / tárgy / szöveg keresése a. Esemény keresése b. Tárgy keresése c. Szöveg keresése A kliens program használata Kliens program indítása Szoftver verzió

5 3. BIZTONSÁGI ELŐÍRÁSOK FIGYELEM! Az EuroVideo PC-DVR telepítése előtt gondosan olvassa át a következő előírásokat: Ne tegye ki a készüléket közvetlen napfénynek, illetve hősugárzásnak (tűzveszély). Ne használja nagyon nedves, vagy poros környezetben. (Áramütést vagy meghibásodást okozhat.) Ez a berendezés kelthet, használhat, és sugározhat nagyfrekvenciás jeleket. Amennyiben nem a kezelési utasítás szerint telepíti, illetve és használja, rádiófrekvenciás zavart okozhat. 4. A HARDVER TELEPÍTÉSE A digitalizáló kártya üzembe helyezése: 1. Kapcsolja ki, és áramtalanítsa a számítógépet. 2. A takarólemez eltávolítása után, a számítógép alaplapjának valamely szabad PCI csatlakozójába helyezze be a digitalizáló kártyát, és rögzítse. 3. Győződjön meg arról, hogy számítógépén a C:\ meghajtón kívül még legalább egy merevlemez meghajtó található (a rendszer ide fogja rögzíteni az adatokat). 5. A FELHASZNÁLÓI PROGRAM TELEPÍTÉSE 4. Kapcsolja be a számítógépet, majd helyezze be az EuroVideo CD-t a számítógép CD olvasójába. Amennyiben az Eurovideo telepítője nem indul automatikusan, böngészővel keresse meg a CD-n lévő telepítő állományt. 5. Kattintson kétszer az EuroVideo telepítő ikonra 4. Szoftver verzió

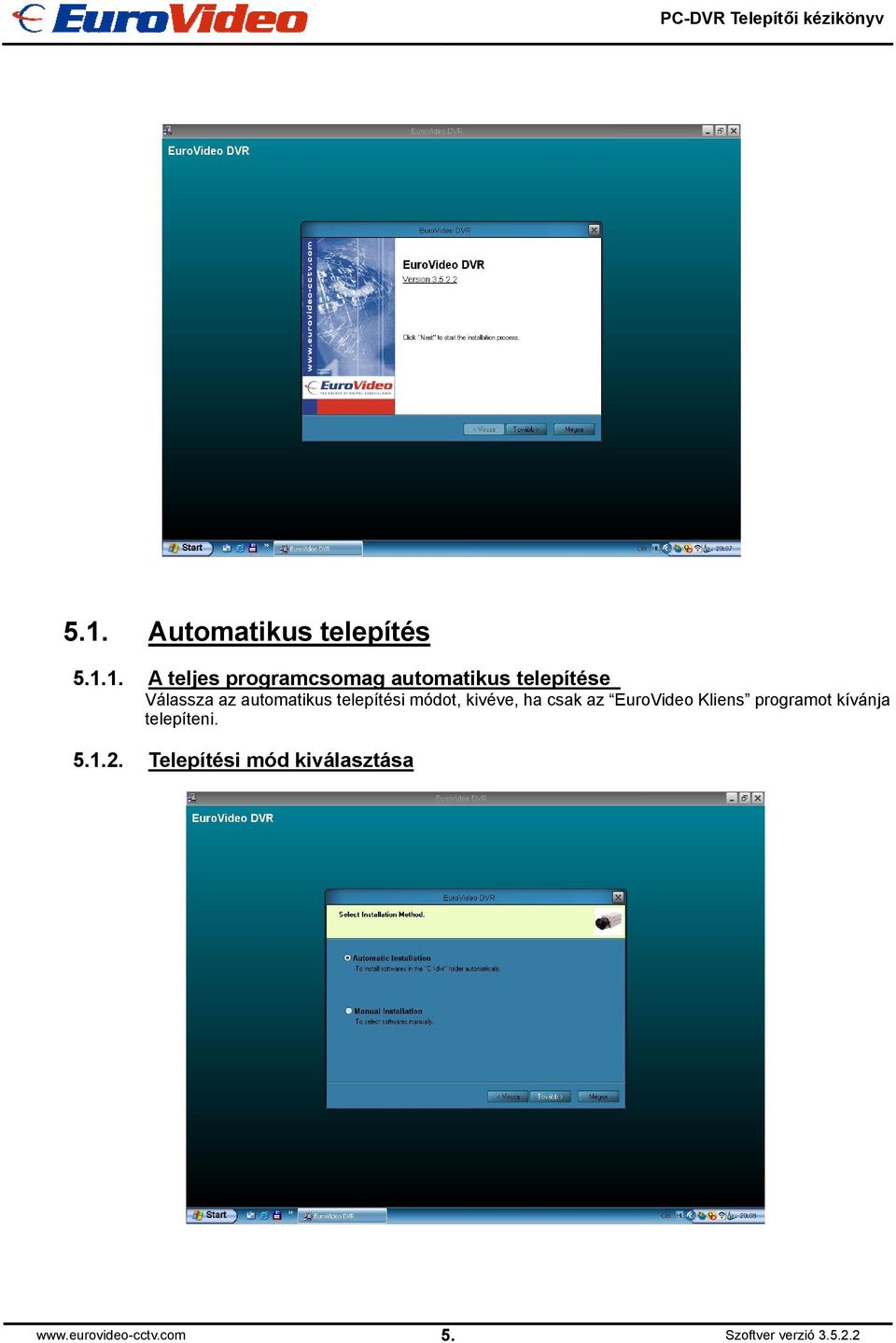

6 5.1. Automatikus telepítés A teljes programcsomag automatikus telepítése Válassza az automatikus telepítési módot, kivéve, ha csak az EuroVideo Kliens programot kívánja telepíteni Telepítési mód kiválasztása 5. Szoftver verzió

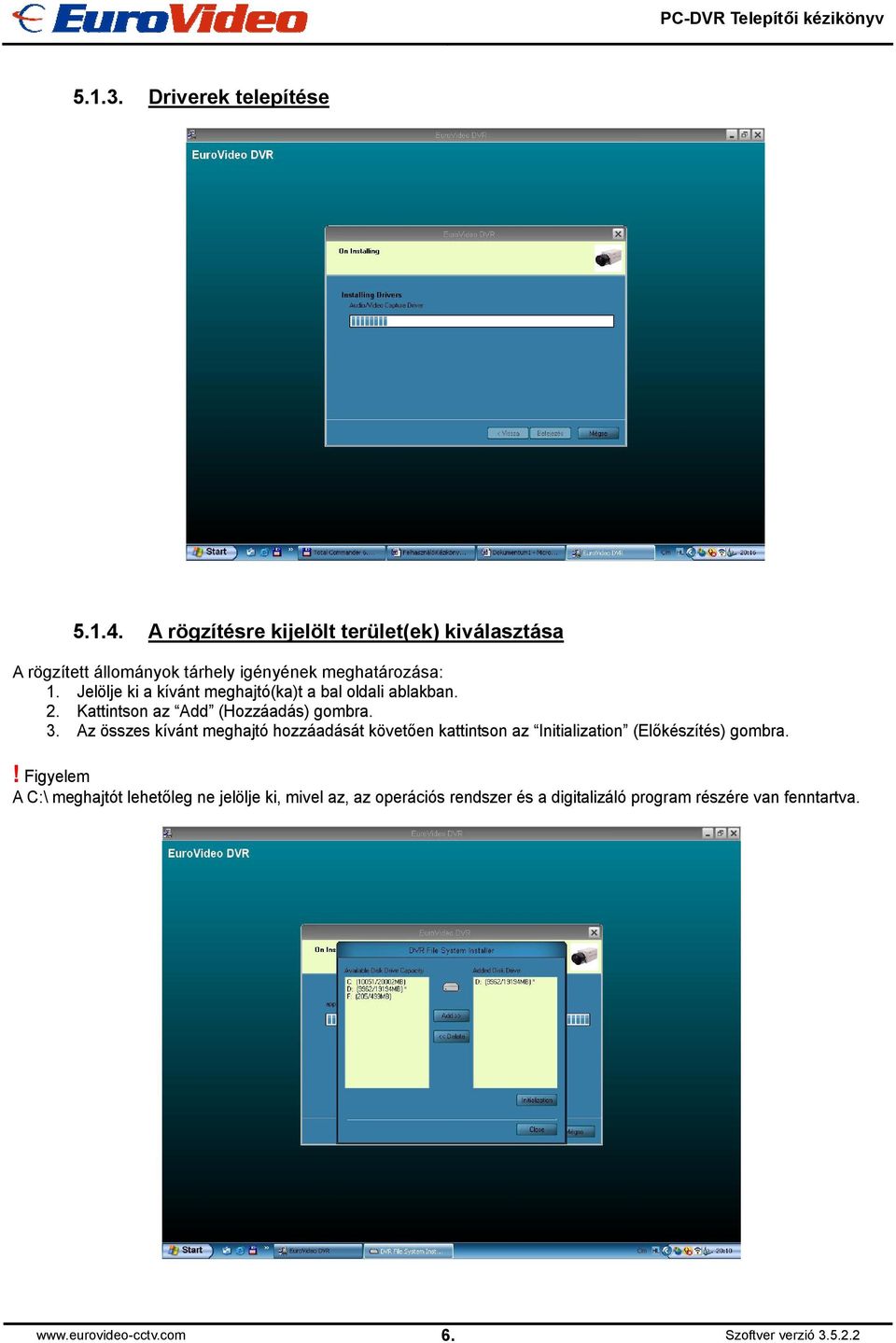

7 Driverek telepítése A rögzítésre kijelölt terület(ek) kiválasztása A rögzített állományok tárhely igényének meghatározása: 1. Jelölje ki a kívánt meghajtó(ka)t a bal oldali ablakban. 2. Kattintson az Add (Hozzáadás) gombra. 3. Az összes kívánt meghajtó hozzáadását követően kattintson az Initialization (Előkészítés) gombra.! Figyelem A C:\ meghajtót lehetőleg ne jelölje ki, mivel az, az operációs rendszer és a digitalizáló program részére van fenntartva Szoftver verzió

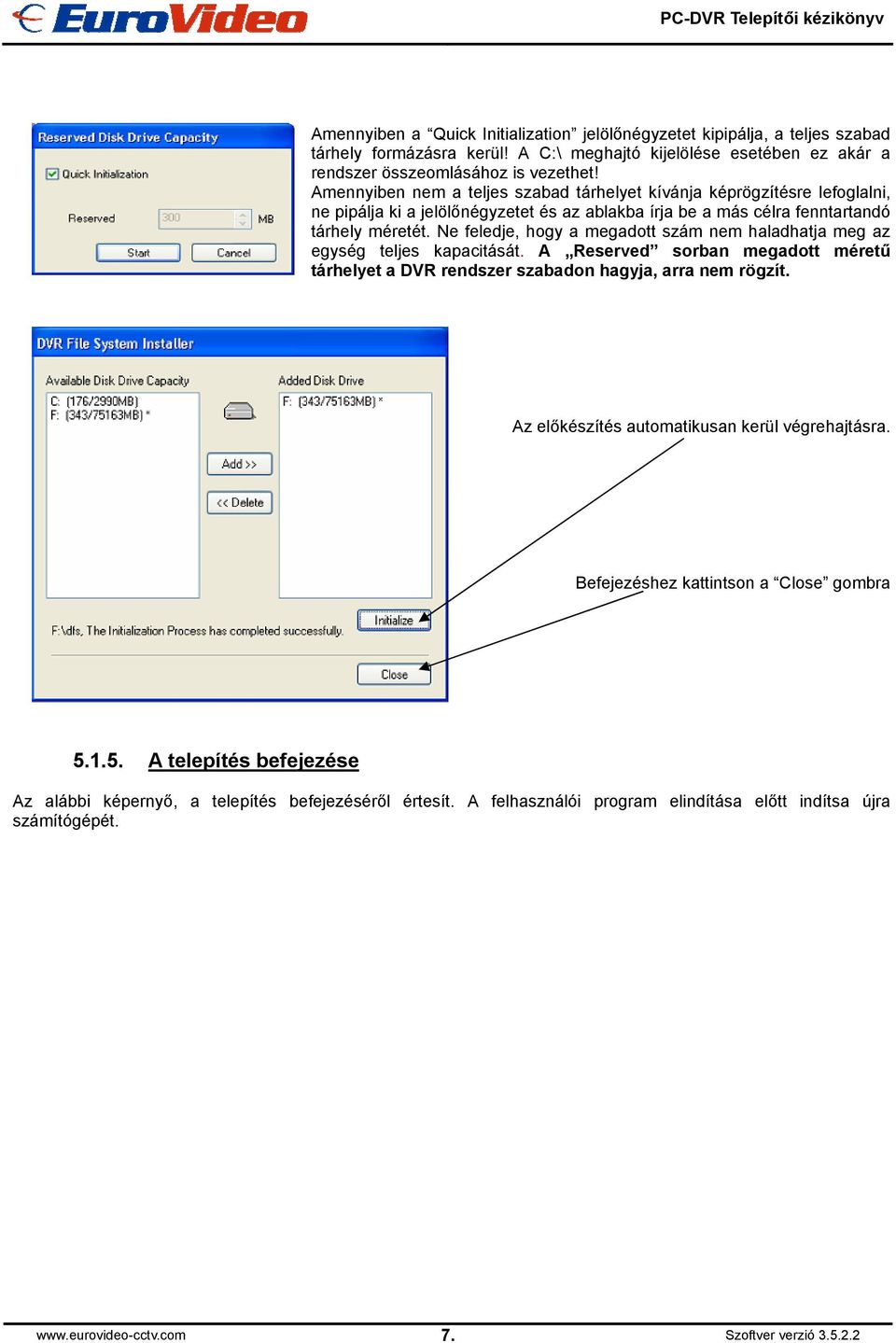

8 Amennyiben a Quick Initialization jelölőnégyzetet kipipálja, a teljes szabad tárhely formázásra kerül! A C:\ meghajtó kijelölése esetében ez akár a rendszer összeomlásához is vezethet! Amennyiben nem a teljes szabad tárhelyet kívánja képrögzítésre lefoglalni, ne pipálja ki a jelölőnégyzetet és az ablakba írja be a más célra fenntartandó tárhely méretét. Ne feledje, hogy a megadott szám nem haladhatja meg az egység teljes kapacitását. A Reserved sorban megadott méretű tárhelyet a DVR rendszer szabadon hagyja, arra nem rögzít. Az előkészítés automatikusan kerül végrehajtásra. Befejezéshez kattintson a Close gombra A telepítés befejezése Az alábbi képernyő, a telepítés befejezéséről értesít. A felhasználói program elindítása előtt indítsa újra számítógépét Szoftver verzió

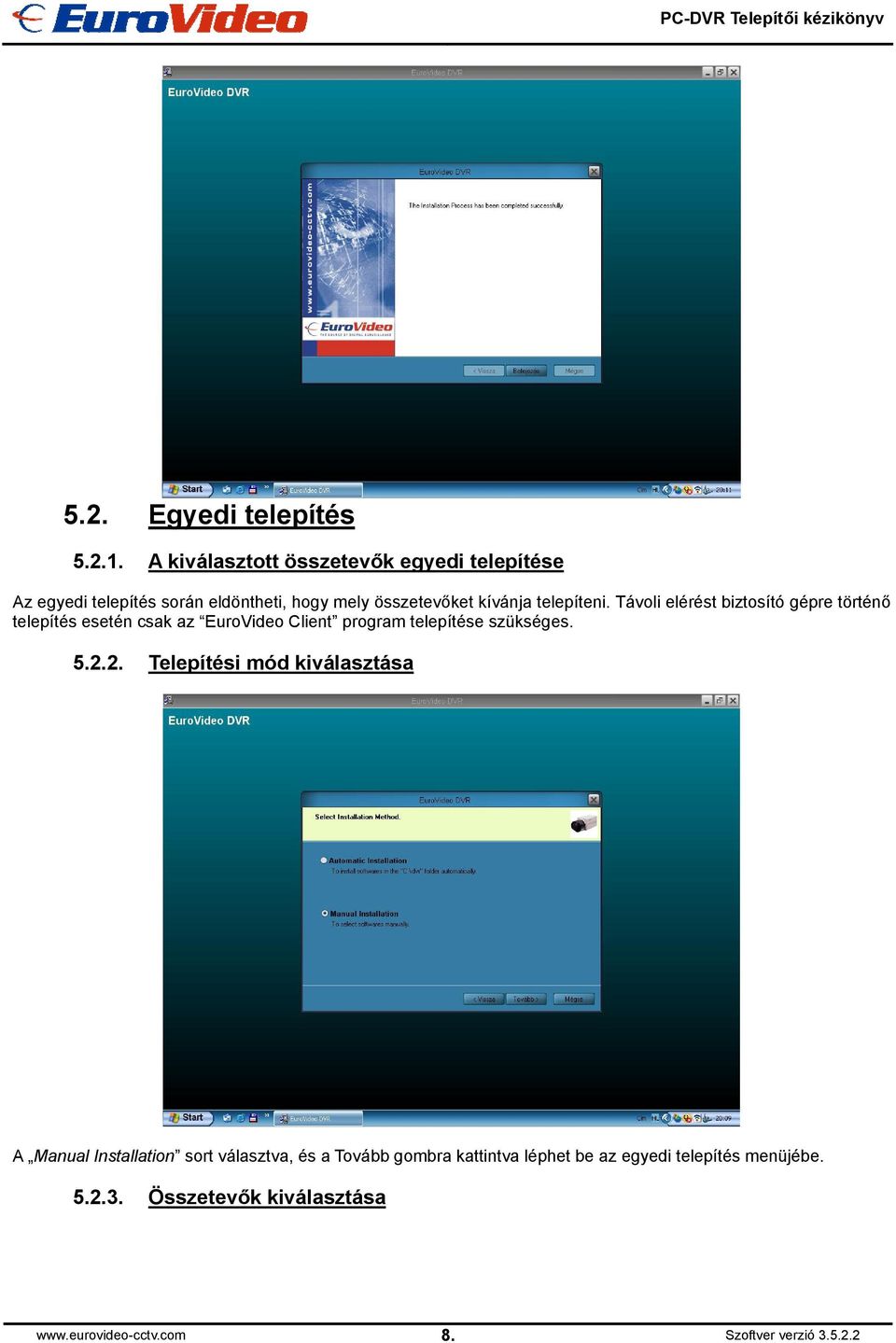

9 5.2. Egyedi telepítés A kiválasztott összetevők egyedi telepítése Az egyedi telepítés során eldöntheti, hogy mely összetevőket kívánja telepíteni. Távoli elérést biztosító gépre történő telepítés esetén csak az EuroVideo Client program telepítése szükséges Telepítési mód kiválasztása A Manual Installation sort választva, és a Tovább gombra kattintva léphet be az egyedi telepítés menüjébe Összetevők kiválasztása 8. Szoftver verzió

10 A telepítés további lépései megegyeznek az automatikus telepítéssel A kliens program telepítése Az EuroVideo telepítő CD Az egyedi telepítést választva telepítheti távoli számítógépére a kliens programot. Az EuroVideo Client programot kiválasztva, és a Tovább gombra kattintva indíthatja a telepítést Webkamera szerver funkció 9. Szoftver verzió

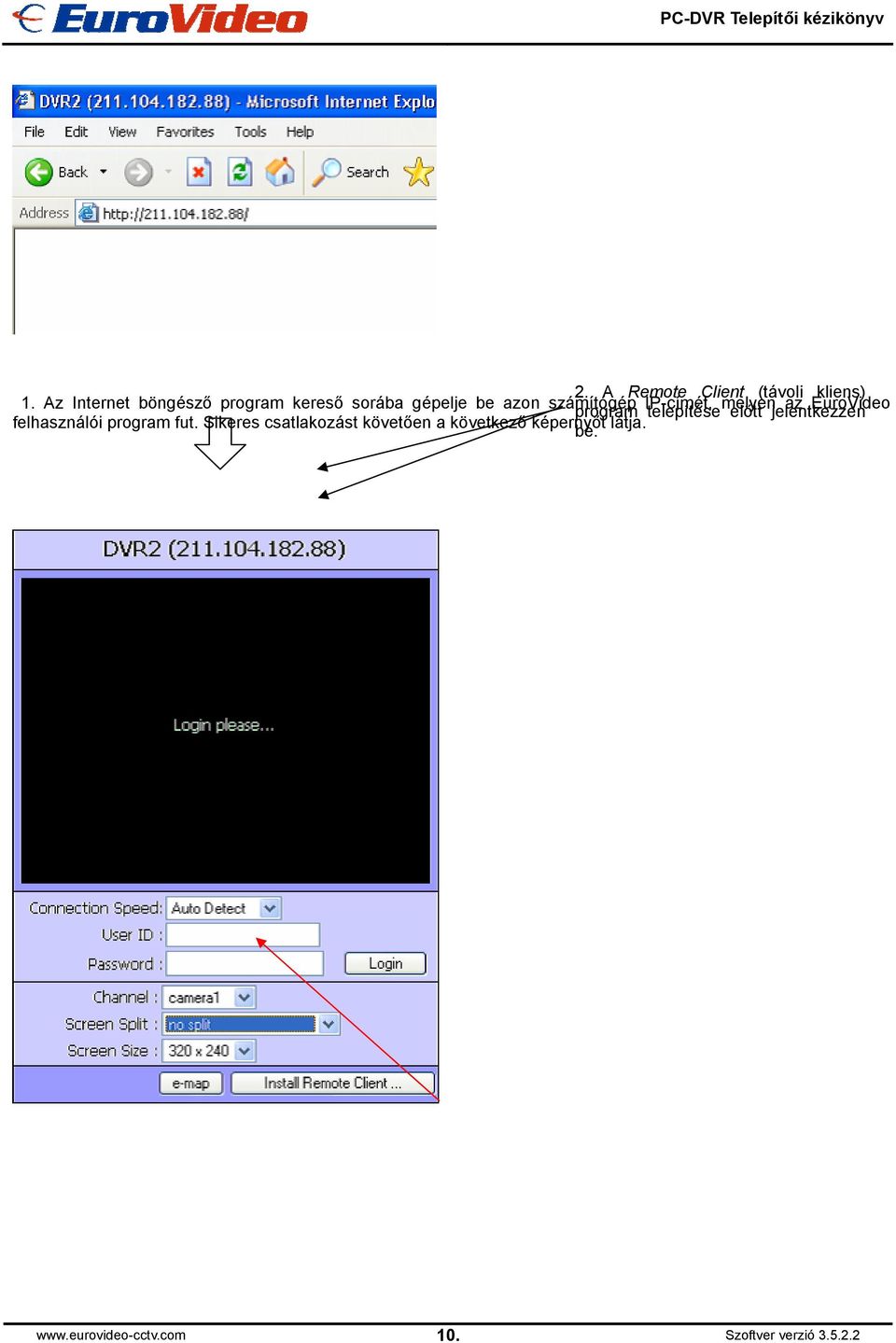

11 2. A Remote Client (távoli kliens) 1. Az Internet böngésző program kereső sorába gépelje be azon számítógép IP-címét, melyen az EuroVideo program telepítése előtt jelentkezzen felhasználói program fut. Sikeres csatlakozást követően a következő képernyőt látja. be Szoftver verzió

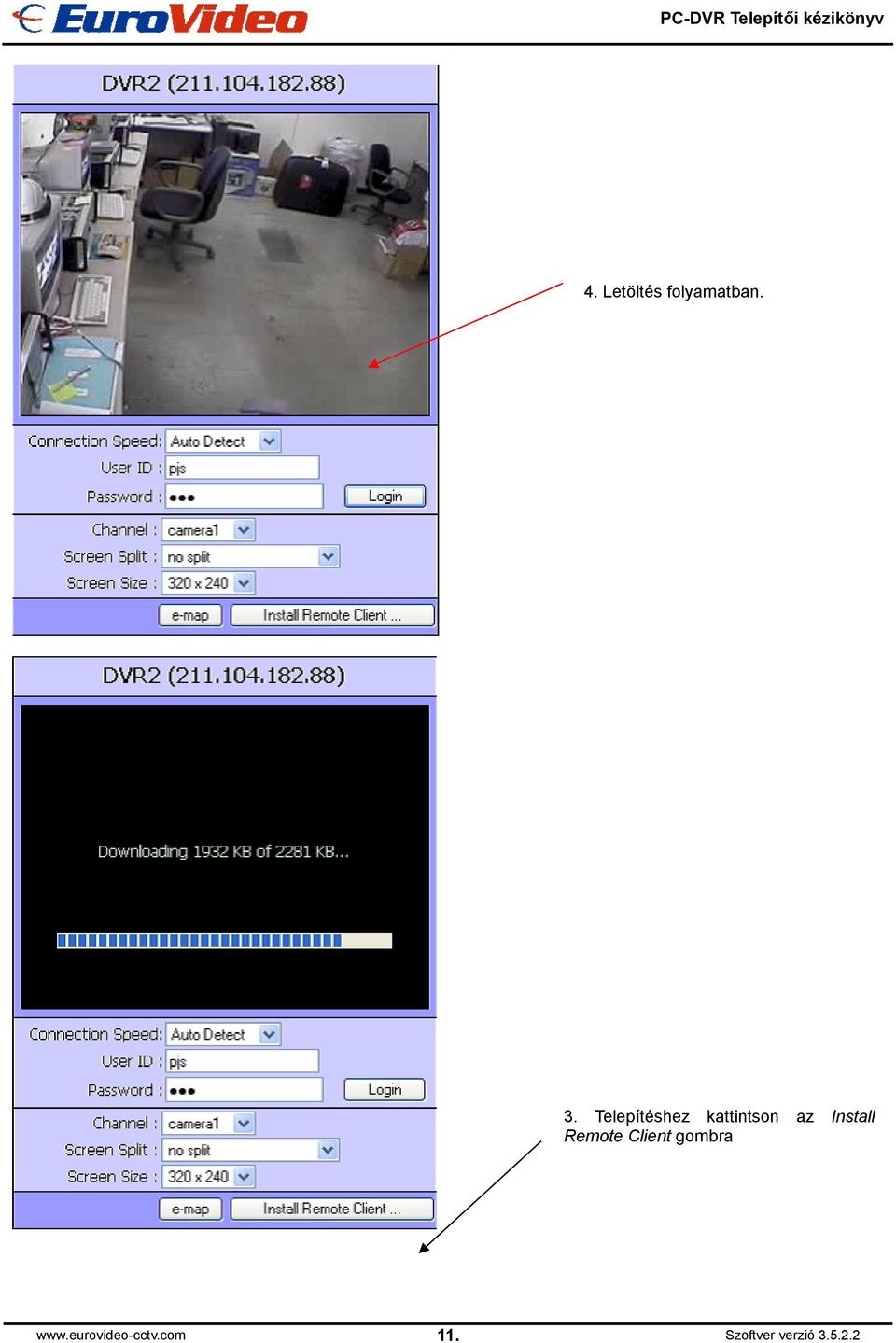

12 4. Letöltés folyamatban. 3. Telepítéshez kattintson az Install Remote Client gombra Szoftver verzió

13 12. Szoftver verzió

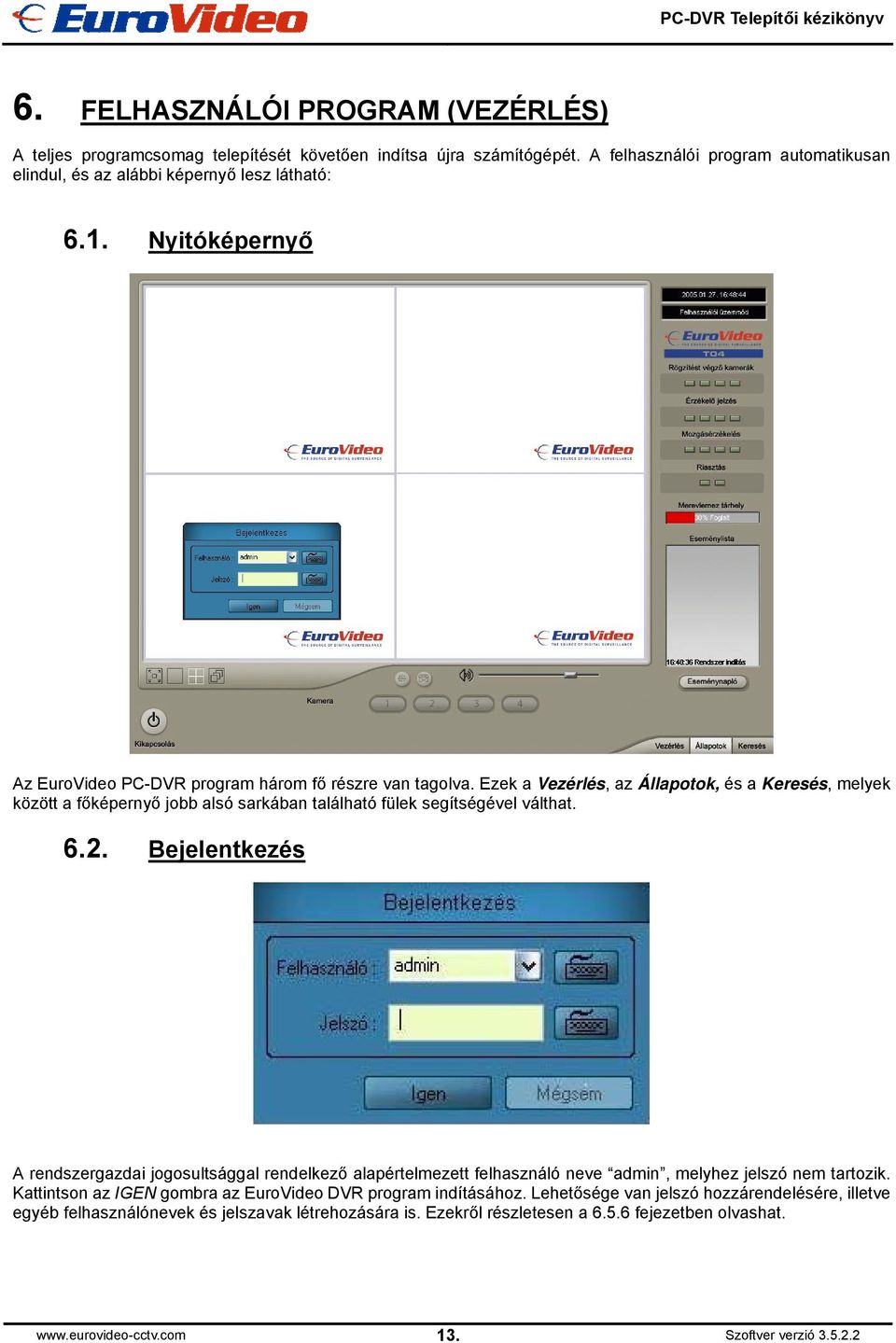

14 6. FELHASZNÁLÓI PROGRAM (VEZÉRLÉS) A teljes programcsomag telepítését követően indítsa újra számítógépét. A felhasználói program automatikusan elindul, és az alábbi képernyő lesz látható: 6.1. Nyitóképernyő Az EuroVideo PC-DVR program három fő részre van tagolva. Ezek a Vezérlés, az Állapotok, és a Keresés, melyek között a főképernyő jobb alsó sarkában található fülek segítségével válthat Bejelentkezés A rendszergazdai jogosultsággal rendelkező alapértelmezett felhasználó neve admin, melyhez jelszó nem tartozik. Kattintson az IGEN gombra az EuroVideo DVR program indításához. Lehetősége van jelszó hozzárendelésére, illetve egyéb felhasználónevek és jelszavak létrehozására is. Ezekről részletesen a fejezetben olvashat Szoftver verzió

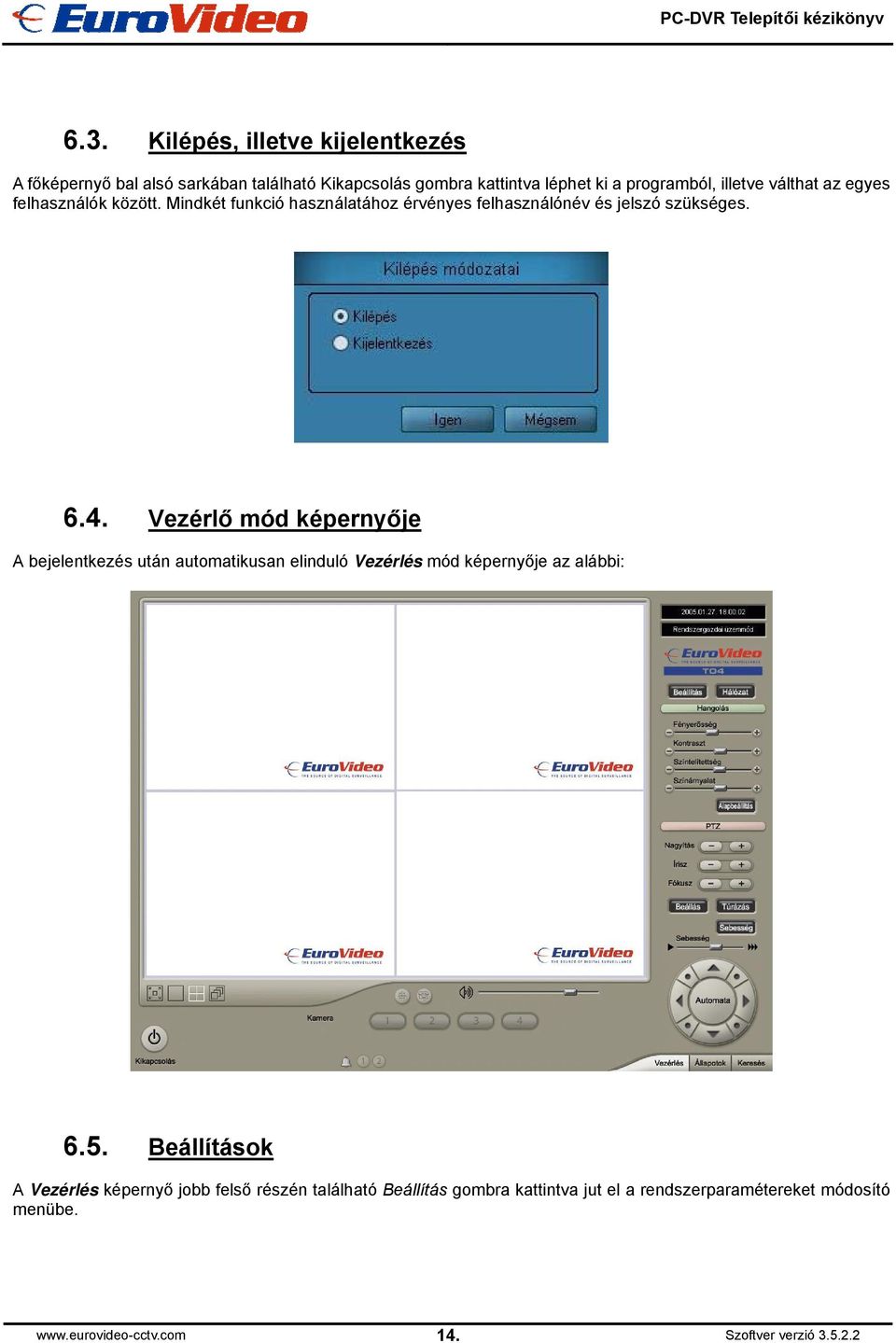

15 6.3. Kilépés, illetve kijelentkezés A főképernyő bal alsó sarkában található Kikapcsolás gombra kattintva léphet ki a programból, illetve válthat az egyes felhasználók között. Mindkét funkció használatához érvényes felhasználónév és jelszó szükséges Vezérlő mód képernyője A bejelentkezés után automatikusan elinduló Vezérlés mód képernyője az alábbi: 6.5. Beállítások A Vezérlés képernyő jobb felső részén található Beállítás gombra kattintva jut el a rendszerparamétereket módosító menübe Szoftver verzió

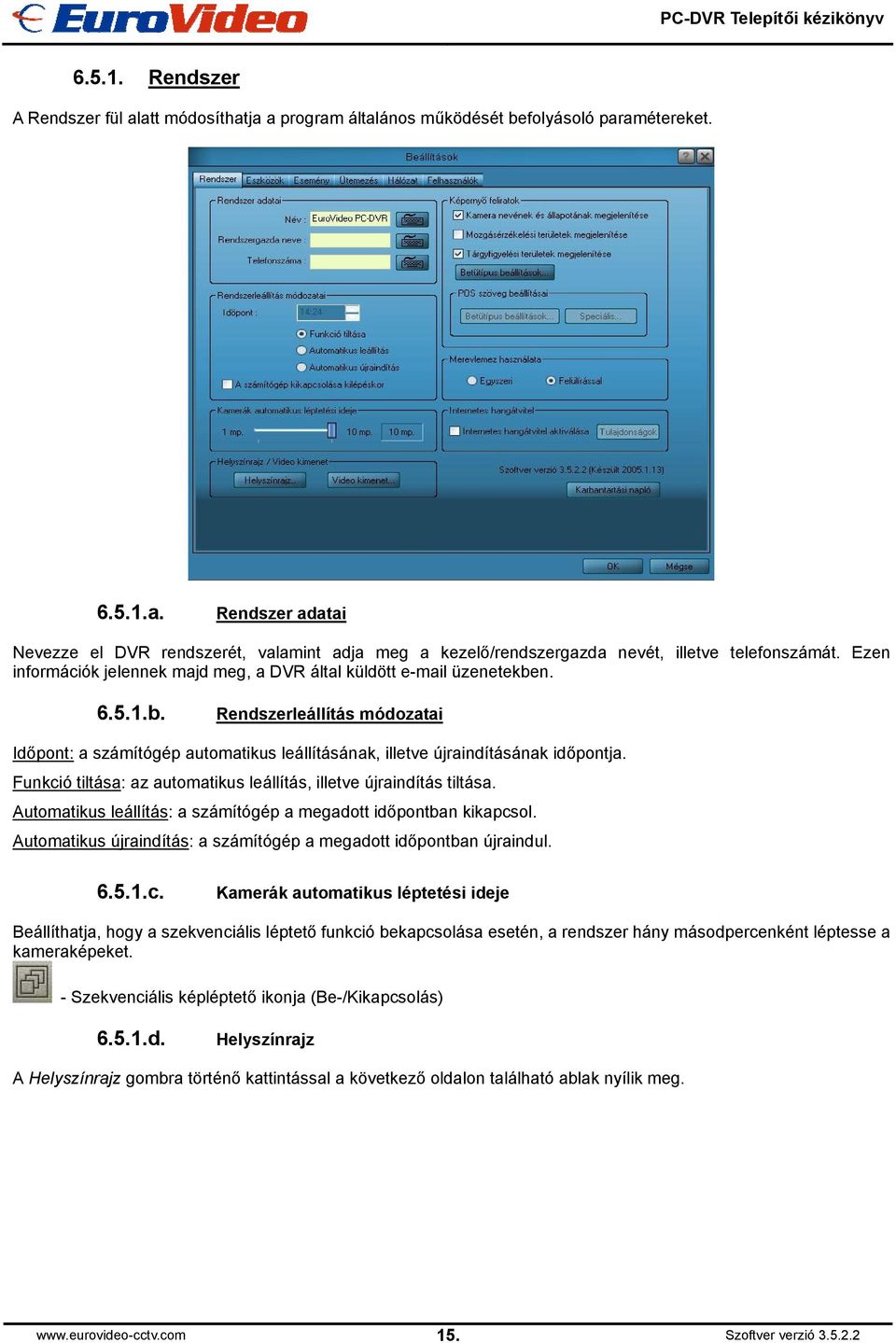

16 Rendszer A Rendszer fül alatt módosíthatja a program általános működését befolyásoló paramétereket a. Rendszer adatai Nevezze el DVR rendszerét, valamint adja meg a kezelő/rendszergazda nevét, illetve telefonszámát. Ezen információk jelennek majd meg, a DVR által küldött üzenetekben b. Rendszerleállítás módozatai Időpont: a számítógép automatikus leállításának, illetve újraindításának időpontja. Funkció tiltása: az automatikus leállítás, illetve újraindítás tiltása. Automatikus leállítás: a számítógép a megadott időpontban kikapcsol. Automatikus újraindítás: a számítógép a megadott időpontban újraindul c. Kamerák automatikus léptetési ideje Beállíthatja, hogy a szekvenciális léptető funkció bekapcsolása esetén, a rendszer hány másodpercenként léptesse a kameraképeket. - Szekvenciális képléptető ikonja (Be-/Kikapcsolás) d. Helyszínrajz A Helyszínrajz gombra történő kattintással a következő oldalon található ablak nyílik meg Szoftver verzió

17 Itt van lehetősége térkép betöltésére, illetve egy, már meglévő térkép törlésére is. Amennyiben betölti az adott objektum helyszínrajzát, akkor lehetősége nyílik a rendszerben alkalmazott kamerák, és be- / kimeneti szenzorok elhelyezkedését piktogramokkal jelölni a térképen, melyek a továbbiakban tájékoztatást adnak a rendszer állapotáról. Az elektronikus térkép akkor jelenik meg, amikor a felhasználó a főképernyőn a Helyszínrajz gombra kattint. - Helyszínrajz megnyitó gomb Kamera piktogramja: Fehér: nincs felvétel Sárga: rögzítés alatt Bemenet/Kimenet piktogramja: Fehér: inaktív Sárga: aktív e. Video kimenet A Video kimenet gombra kattintva az alábbi ablak jelenik meg. Szükség esetén itt kapcsolhatja analóg monitorra a kiválasztott kamera/kamerák képét. Kézi kameraválasztás: a kiválasztott kamera képe kerül az analóg kimenetre. Automatikus kameraléptetés: a kiválasztott kamerák képei felváltva, a beállított időközönként kerülnek a kimenetre. * A CD és az LD kártyák kettő, a többi kártya egy videojel kimenettel rendelkezik Szoftver verzió

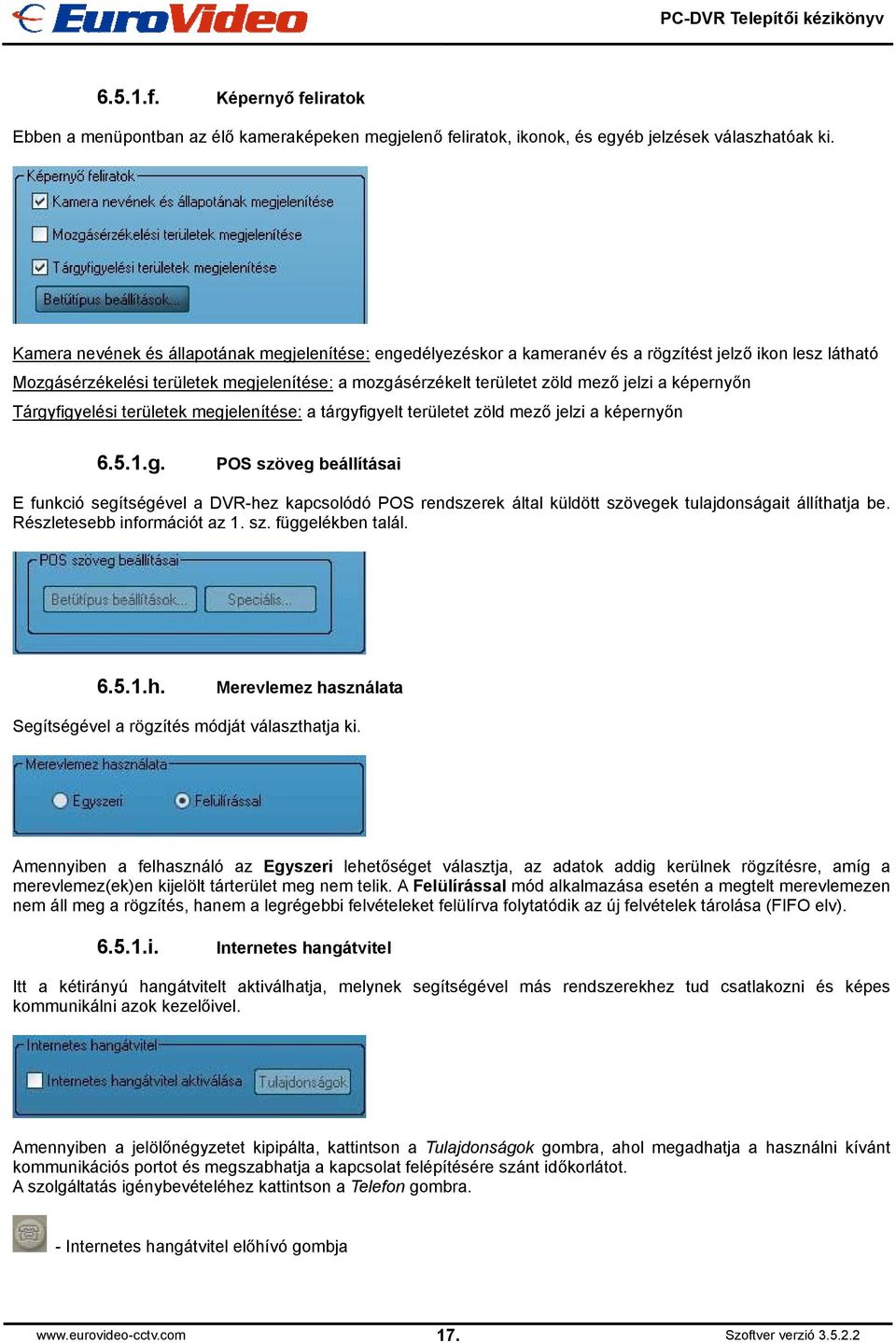

18 6.5.1.f. Képernyő feliratok Ebben a menüpontban az élő kameraképeken megjelenő feliratok, ikonok, és egyéb jelzések válaszhatóak ki. Kamera nevének és állapotának megjelenítése: engedélyezéskor a kameranév és a rögzítést jelző ikon lesz látható Mozgásérzékelési területek megjelenítése: a mozgásérzékelt területet zöld mező jelzi a képernyőn Tárgyfigyelési területek megjelenítése: a tárgyfigyelt területet zöld mező jelzi a képernyőn g. POS szöveg beállításai E funkció segítségével a DVR-hez kapcsolódó POS rendszerek által küldött szövegek tulajdonságait állíthatja be. Részletesebb információt az 1. sz. függelékben talál h. Merevlemez használata Segítségével a rögzítés módját választhatja ki. Amennyiben a felhasználó az Egyszeri lehetőséget választja, az adatok addig kerülnek rögzítésre, amíg a merevlemez(ek)en kijelölt tárterület meg nem telik. A Felülírással mód alkalmazása esetén a megtelt merevlemezen nem áll meg a rögzítés, hanem a legrégebbi felvételeket felülírva folytatódik az új felvételek tárolása (FIFO elv) i. Internetes hangátvitel Itt a kétirányú hangátvitelt aktiválhatja, melynek segítségével más rendszerekhez tud csatlakozni és képes kommunikálni azok kezelőivel. Amennyiben a jelölőnégyzetet kipipálta, kattintson a Tulajdonságok gombra, ahol megadhatja a használni kívánt kommunikációs portot és megszabhatja a kapcsolat felépítésére szánt időkorlátot. A szolgáltatás igénybevételéhez kattintson a Telefon gombra. - Internetes hangátvitel előhívó gombja Szoftver verzió

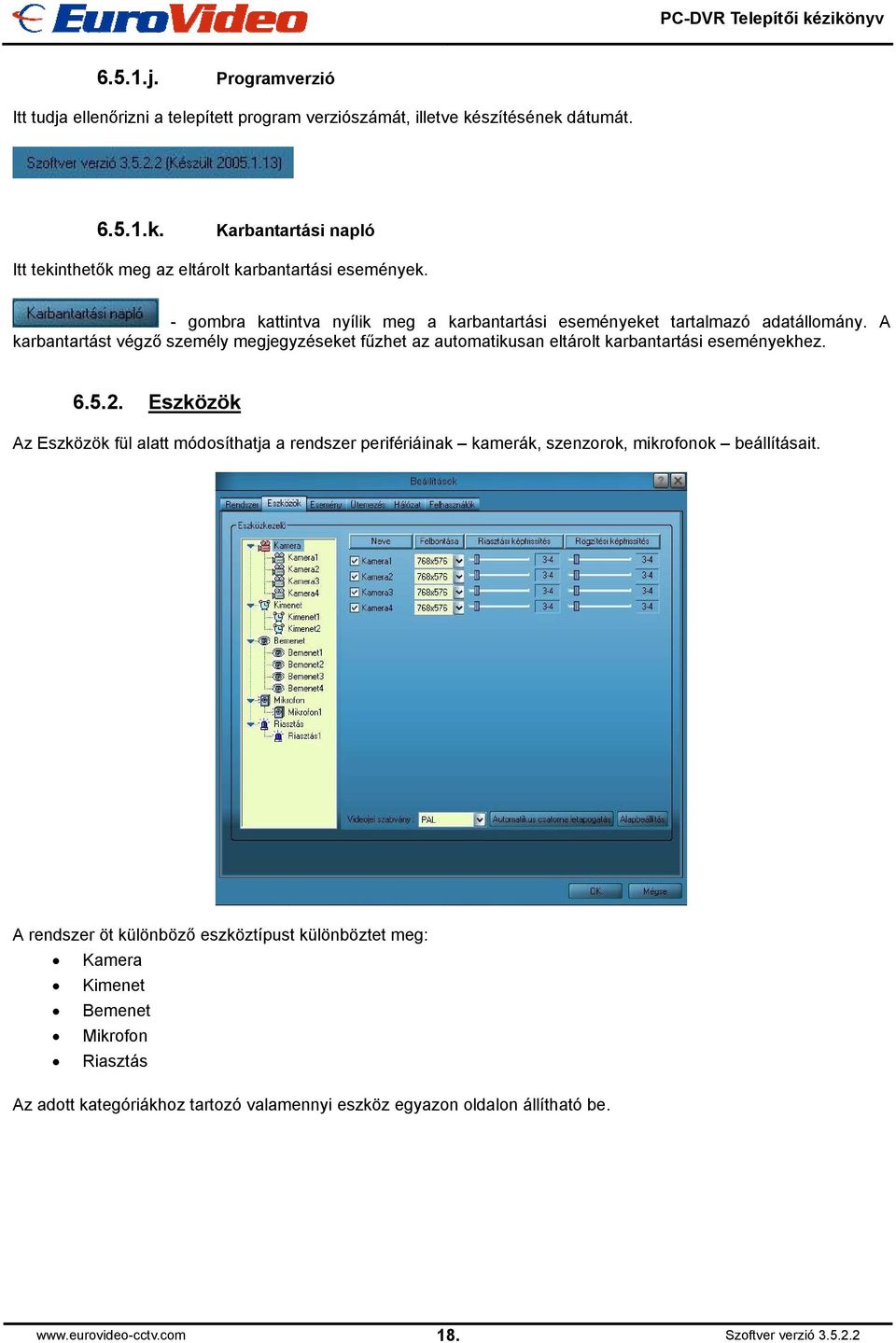

19 6.5.1.j. Programverzió Itt tudja ellenőrizni a telepített program verziószámát, illetve készítésének dátumát k. Karbantartási napló Itt tekinthetők meg az eltárolt karbantartási események. - gombra kattintva nyílik meg a karbantartási eseményeket tartalmazó adatállomány. A karbantartást végző személy megjegyzéseket fűzhet az automatikusan eltárolt karbantartási eseményekhez Eszközök Az Eszközök fül alatt módosíthatja a rendszer perifériáinak kamerák, szenzorok, mikrofonok beállításait. A rendszer öt különböző eszköztípust különböztet meg: Kamera Kimenet Bemenet Mikrofon Riasztás Az adott kategóriákhoz tartozó valamennyi eszköz egyazon oldalon állítható be Szoftver verzió

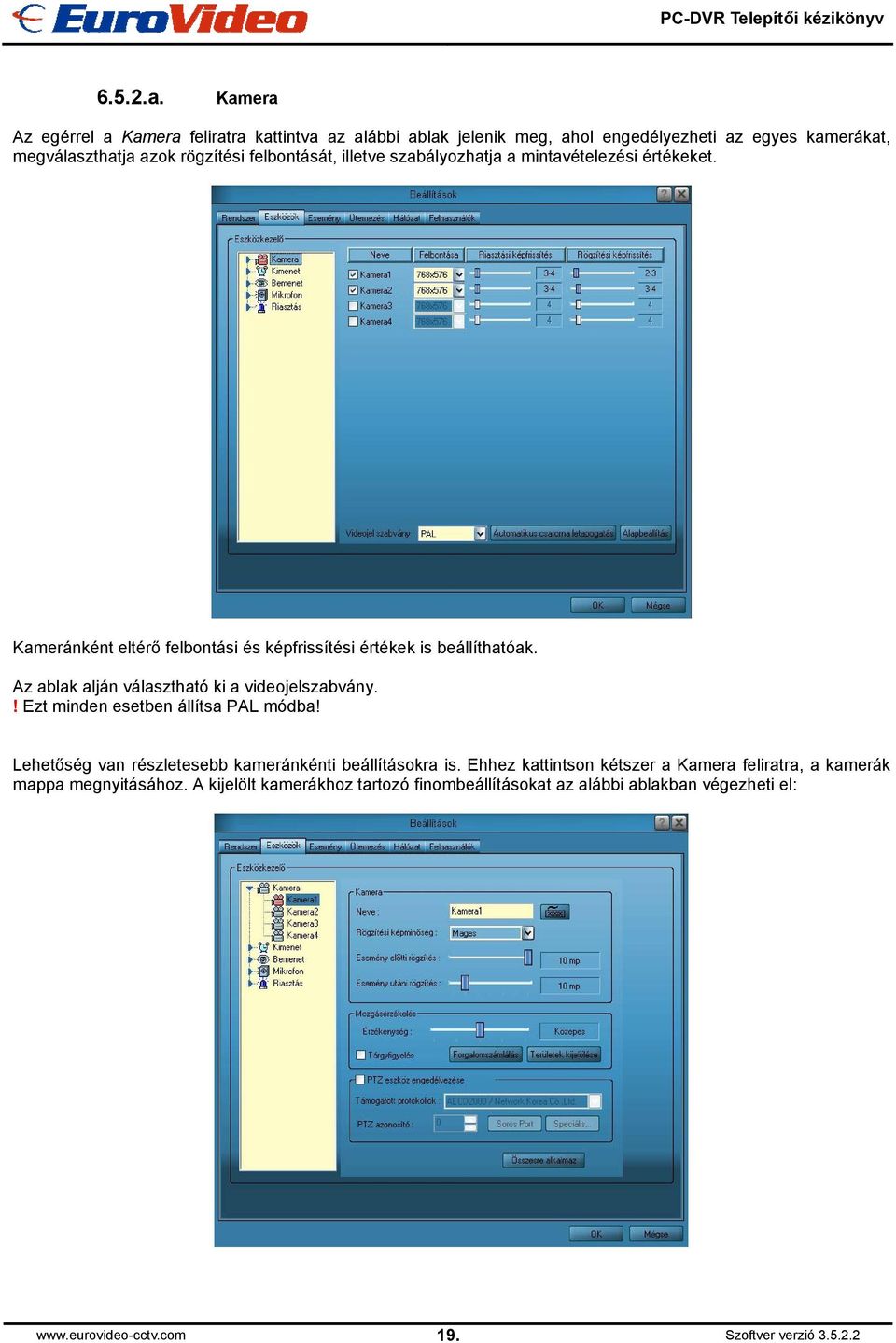

20 6.5.2.a. Kamera Az egérrel a Kamera feliratra kattintva az alábbi ablak jelenik meg, ahol engedélyezheti az egyes kamerákat, megválaszthatja azok rögzítési felbontását, illetve szabályozhatja a mintavételezési értékeket. Kameránként eltérő felbontási és képfrissítési értékek is beállíthatóak. Az ablak alján választható ki a videojelszabvány.! Ezt minden esetben állítsa PAL módba! Lehetőség van részletesebb kameránkénti beállításokra is. Ehhez kattintson kétszer a Kamera feliratra, a kamerák mappa megnyitásához. A kijelölt kamerákhoz tartozó finombeállításokat az alábbi ablakban végezheti el: Szoftver verzió

21 Kamera Neve: itt nevezheti el a kamerát elhelyezkedés, vagy megfigyelt terület alapján. Rögzítési képminőség: növelheti, illetve csökkentheti a rögzítendő kép minőségét. Esemény előtti rögzítés: Riasztást/Mozgásérzékelést megelőző rögzítési idő. Esemény utáni rögzítés: Riasztást/Mozgásérzékelést követő rögzítési idő. Mozgásérzékelés A rendszer lehetőséget ad arra, hogy kameránként állítson be különböző nagyságú és érzékenységű mozgásérzékelési területeket. Ezáltal a képtartalom egy részének megváltozása maga indíthat és állíthat le rögzítést. A fenti skálán szabályozható az adott kamera érzékenységi szintje. Minél magasabbra állítja, annál kisebb mértékű mozgásra indul el a rögzítés. A Területek kijelölése gombra kattintva állíthatja be a mozgásérzékelő maszkot: A képkivágáson belül létrehozott maszk(ok) alatt történő képpont-változás számít riasztásnak, tehát ekkor indul el az adott kamera rögzítése. A maszkon kívüli mozgást a rendszer nem veszi figyelembe. Maszkot úgy tud létrehozni, hogy előbb rákattint a Létrehoz gombra, majd az egérrel a képernyőre kattintva és annak bal gombját lenyomva tartva kijelöli a kívánt területet. A Töröl gombbal hasonló módon törölhető a nem kívánt maszk(részlet). A Tárgyfigyelés ablakban lehetőség van egy kijelölt képtartalom meghatározott időintervallumot meghaladó képváltozás esetén automatikus riasztást kiváltására Szoftver verzió

22 A Forgalomszámlálás gombra kattintva a következő jellemzőket állíthatja be: A felső sort kipipálva aktiválhatja a szolgáltatást, s ezek után határozhatja meg a mozgások közötti időintervallumot. PTZ eszköz engedélyezése Amennyiben a kiválasztott kamera mozgatható, (PTZ, vagy dóm kamera) akkor a bal felső jelölőnégyzet kipipálása után választhatja ki a kamera PTZ vezérlő protokollját, listából. A PTZ azonosító, a vezérelhető kamerák címzésére szolgál. A különböző címek segítségével egyszerre több mozgatható kamerát is használhat rendszerében. Miután kiválasztotta a megfelelő vezérlő protokollt, kattintson a Soros Port gombra, hogy a kommunikációs paramétereket is megadhassa: Adja meg a számítógép azon soros portjának számát amelyhez a PTZ / dóm kamerát csatlakoztatta. A további paraméterek beállításánál kövesse a PTZ / dóm kamera műszaki leírását Szoftver verzió

23 Beállás Amennyiben a mozgatható kamera ismeri a Beállás (Preset) és a Túra (Tour) üzemmódot, akkor a képernyőn a kamerához tartozó megjelenítő területen, a jobb egérgombbal történő kattintás után az alábbi almenü jelenik meg: Itt határozhatja meg és nevezheti el a különböző pozíciókat (Beállásokat), melyeket ezután elő is hívhat az Ugrás sorra kattintva. Ennek segítségével kameráját pillanatok alatt ráirányíthatja a kiemelten fontos helyekre. Túrázás Azon funkció, amely a kamerát előre meghatározott beállási pontok között viszi végig. Egy túra beállításának lépései: 1. Nevezze el a túrát. 2. Kattintson a Hozzáadás gombra. 3. Válassza ki az első pozíciót (beállást). 4. Véglegesítse az Igen gombbal. 5. Ismételje meg a fenti lépéseket minden kívánt kamera beállási pontra. 6. A jobb egérgomb kattintásával indítsa el a túrát. Szünet: azt az időtartamot adja meg, ameddig a kamera az adott beállási ponton marad, mielőtt továbbmozogna. Sebesség: a következő beállásra történő mozgás sebessége (Lassú vagy Gyors) Szoftver verzió

24 6.5.2.b. Kimenet Az EuroVideo PC-DVR rendszerek maximum 8 riasztási kimenettel rendelkeznek (digitalizáló kártya típusától függően). Ezek segítségével riasztáskor, illetve mozgásérzékeléskor vezérelhet egyéb más eszközöket / rendszereket. A riasztási kimeneteket az alábbi ablakban aktiválhatja: Az egyes kimenetek beállításaihoz kattintson kétszer a Kimenet sorra, majd válassza ki a kívánt kimenetet. Kimenetenként az alábbi beállításokat végezheti el. Neve: a vezérelt eszköz alapján nevezze el kimenetét. Aktiválás időtartama: az adott kimenet aktív riasztásban tartott állapotának időintervalluma, 1 és 60 másodperc között állítható Szoftver verzió

25 Készenléti idő: az adott kimeneten két, egymást követő riasztás közötti minimális várakozási idő, 0 és 60 másodperc között állítható. A készenléti idő alatt új riasztás nem kerül érzékelésre. - gombra kattintva valamennyi kimenetre a fenti beállítások lépnek érvénybe c. Bemenet Az EuroVideo PC-DVR rendszerek maximum 16 bemenettel rendelkeznek (digitalizáló kártya típusától függően). Ezek segítségével a rendszer külső vagyonvédelmi eszközöktől fogad bejövő jeleket. A bemeneteket az alábbi ablakban aktiválhatja: Az egyes bemenetek beállításaihoz kattintson kétszer a Bemenet sorra, majd válassza ki a kívánt bemenetet. Az egyes bemeneteknél az alábbi beállításokra van lehetőség. Neve: az eszköz alapján nevezze el az adott bemenetet. Jelzés jellege: állítsa be az adott bemenet huroktípusát; NO (alapban nyitott) záró, vagy pedig NC (alapban zárt) bontó Szoftver verzió

26 - gombra kattintva valamennyi bemenetre a fenti beállítások lépnek érvénybe d. Mikrofon A EuroVideo PC-DVR rendszerek maximum 8 hangcsatornával rendelkeznek (digitalizáló kártya típusától függően). Ezek segítségével mikrofonok jeleit képesek rögzíteni, és adott kamerához rendelni. Az egyes hangbemenetek be- és kikapcsolását, illetve kamerához történő rendeléstét az alábbi ablakban végezheti el: Az egyes hangbemenetek beállításaihoz kattintson kétszer a Mikrofon sorra, majd válassza ki a kívánt mikrofont. Az egyes mikrofon-bemeneteknél az alábbi beállításokra van lehetőség. Neve: nevezze el a mikrofont. Bemeneti erősítés: a mikrofon jelének erősítése 1 és 15 között állítható Szoftver verzió

27 - gombra kattintva valamennyi mikrofonra a fenti beállítások lépnek érvénybe e. Riasztás Az EuroVideo PC-DVR rendszer rendelkezik belső riasztási funkcióval is. Ezen riasztás egy hangjelzés, amely adott eseményre szólal meg. Használatához pipálja ki az alábbi jelölőnégyzetet: Aktiválás után választhatja meg a riasztás módját: Hangszóró: a számítógép hangkártyájához csatlakoztatott külső hangszóró. Zümmer: a számítógépbe épített belső hangszóró. Hangsz. + Zümmer: mindkét hangszóró. A riasztások további beállításaihoz kattintson kétszer a Riasztás sorra, majd válassza ki a beállítandó riasztást Szoftver verzió

28 Az egyes riasztásoknál az alábbi beállításokra van lehetőség. Neve: nevezze el a riasztást. Riasztás időtartama: az adott riasztás hangjelzésének hossza 1 és 60 másodperc között állítható Esemény - gombra kattintva valamennyi riasztásra a fenti beállítások lépnek érvénybe. Az Esemény fül alatt bizonyos eseményekhez történéseket rendelhet hozzá. Így rendszere, teljes mértékben a kívánt igények szerint működhet, például adott kamera mozgásérzékelése, a rögzítés indítása mellett vezérelheti valamely kimenetet, illetve hangriasztást is adhat ki. A rendszer az eseményeket három csoportba osztja: Bemenet; Mozgásérzékelés; Videojel vesztés a. Bemenet A Bemenet sorra kattintva az alábbi beállítási lehetőségeket látja: Bemenetre érkező riasztás esetén az adott kamera képeit teljes képernyős módba kapcsolhatja: Teljes képernyős megjelenítés időtartama: a riasztást kiváltó kamera képének teljes képernyőn tartása 0 és 60 másodperc között állítható. Teljes képernyőn megjelenítendő kamerák: a felhasználó kiválaszthatja, mely kamerákat kívánja teljes képernyős módban megjeleníteni. Ezen idő alatt további riasztási kép nem jelenik meg a képernyőn. Az egyes bemenetek részletes beállításaihoz kattintson kétszer a Bemenet sorra, majd válassza ki a kívánt bemenetet Szoftver verzió

29 Eseményvezérelt felvétel: az adott bemenethez hozzárendelt kamerák, a bemenet aktiválódása esetén feltétel nélkül rögzíteni kezdenek. Eseményvezérelt beállás: az adott bemenethez hozzárendelt mozgatható kamera a bemenet aktiválódása esetén automatikusan valamely, előre beállított beállásra lép. Eseményvezérelt kimenet: az adott bemenethez hozzárendelt kimenet aktiválja a hozzá tartozó eszközt. Eseményvezérelt riasztás: az adott bemenethez hozzárendelt riasztás a bemenet aktiválódása esetén riasztási jelet ad ki b. Mozgásérzékelés A Mozgásérzékelés sorra kattintva az alábbi beállítási lehetőségeket látja: Szoftver verzió

30 Itt ugyanazok az elvek és metódusok érvényesek, mint a a. fejezetben, a Bemenet beállításainál. Mozgásérzékelés hatására is teljes képernyős módba kapcsolhatja a kijelölt kamerák megjelenítését c. Videojel vesztés A Videojel vesztés sorra kattintva az alábbi beállítási lehetőségeket látja: Itt ugyanazok az elvek és metódusok érvényesek, mint a a. fejezetben, a Bemenet beállításainál. Mozgásérzékelés hatására is teljes képernyős módba kapcsolhatja a kijelölt kamerák megjelenítését Ütemezés Az Ütemezés segítségével határozható meg, hogy a rendszer perifériái mely időpontokban hogyan működjenek, illetve a kameráktól érkező képek milyen feltételek mellett kerüljenek rögzítésre. Ütemezni a Kamera; Bemenet és Kimenet modulokat lehet Szoftver verzió

31 6.5.4.a. Kamera A Típus sor mellett a Kamera opciót kiválasztva, az alábbi ütemező ablak jelenik meg: Az egyes kamerákat eltérő felvételi opciókkal, nap és időpont szerint lehet beállítani. Ütemezési eljárás: a kiválasztott kameránál meghatározhatja, hogy az adott időpontban milyen módon történjen a rögzítés. A legördülő menüt lenyitva a következő lehetőségek közül választhat. A kívánt mód megjelölése után, az egérrel a naptár részen kattintson a kijelölendő napokra és órákra Szoftver verzió

32 Az - gombra kattintva az alábbi ablak jelenik meg: Lehetőség van az ütemezett archiválási funkció engedélyezésére és automatikus kezdési időpontjának meghatározására. Ezek után adja meg az archiválandó anyag kezdő és befejező dátumát. Pipálja ki az archiválni kívánt kamerák jelölőnégyzeteit. A funkció használatához rendszergazdai jogosultság szükséges (jelszó). A megfelelő jelszó megadása után kiválaszthatóvá válik az archiválási célkönyvtár. A képernyő alján lévő jelölőnégyzet kipipálásával az archiválási könyvtár neve automatikusan az aktuális dátum lesz. Az Ütemezés ablakban az - gombra kattintva az alábbi naptár jelenik meg: Szoftver verzió

33 A Hozzáadás gomb segítségével, egyenként mentse el az alsó ablakba a tárgyév ünnepnapjait. Innen később a Törlés gombbal távolíthatja el a nem kívánt napokat. Az ünnepnapok rögzítési ütemezését az Ütemezési táblázat alsó sorában állíthatja be. Minden ünnepnapon ez a séma kerül alkalmazásra b. Bemenet Az Ütemezés ablakban a Típus sor, mellette a Bemenet opciót kiválasztva az alábbi ablak jelenik meg: Minden egyes bemenetet engedélyezhet, illetve letilthat a hét adott napjának adott órájára. Itt is lehetőség van ünnepnapok beállítására, a a. fejezetben ismertetett módon Szoftver verzió

34 6.5.4.c. Kimenet Az Ütemezés ablakban a Típus sor mellett, a Kimenet opciót kiválasztva az alábbi ablak jelenik meg: Minden egyes kimenetet engedélyezhet, illetve letilthat a hét adott napjának adott órájára. Itt is lehetőség van ünnepnapok beállítására a a. fejezetben ismertetett módon Hálózat A Hálózat fül alatt a rendszer távoli eléréséhez szükséges paraméterek állíthatók be, illetve lehetőség van a kommunikációs funkciók be- és kikapcsolására Szoftver verzió

35 6.5.5.a. DVR szerver A kliensprogramot használók számára itt paraméterezhető a PC-DVR szerver hálózati kapcsolódása. Támogatott hálózat: 1. Használaton kívül - távolról senki sem kapcsolódhat a DVR szerverhez. 2. TCP/IP - LAN (belső hálózat) vagy WAN (Internet) eléréssel történő kliens kapcsolat a DVR szerverhez. 3. PSTN - modemen keresztül történő telefonos kapcsolat a DVR szerverhez. Port száma: a funkció alapértelmezett port száma A használatban lévő portot: - gombra kattintva láthatja az összes Időtúllépés: a kliens, és a DVR szerver kapcsolat felépítésének időtúllépése. Max. felhasználók: a távolról egy időben bejelentkező felhasználók maximális száma. Átviteli képminőség: minél jobb a képminőség, annál alacsonyabb az átviteli sebesség. Sávszélesség: a rendelkezésre álló hálózat optimális sebességének beállítása Szoftver verzió

36 6.5.5.b. Web szerver Az Internetes Web szerver funkció használatához szükséges beállítás: Port száma: alapértelmezett HTTP port szám. Web-es bejelentkezéshez jelszó szükséges: amennyiben a jelölőnégyzetet kipipálja, lehetővé válik a távoli felhasználó számára böngészőprogrammal kapcsolódni a PC-DVR szerverszámítógéphez. Ha a jelölőnégyzet nincs kipipálva, a próbálkozást a rendszer elutasítja, de a sikertelen kísérlet névtelen felhasználóként (anonymous) benaplózásra kerül c. Távfelügyeleti állomás A jelölőnégyzet kipipálásával, a PC-DVR távfelügyeleti állomásra küldhet üzenetet, adott esemény bekövetkeztekor. A szolgáltatás igénybe vételéhez fix IP címmel rendelkező távfelügyelet szükséges. A jelölőnégyzetet kipipálása után, kattintson a - gombra. Ekkor az alábbi ablak jelenik meg: Adja meg a távfelügyeleti számítógép fix IP címét, állítsa be a kívánt port számát (alapértelmezett port 9100), majd kattintson a - gombra: Szoftver verzió

37 A felhasználók választhatnak, hogy milyen eseményeket jelentsen a PC-DVR a távfelügyeleti állomásra. A kívánt esemény melletti jelölőnégyzetbe pipát téve, engedélyezze azt. Az Ütemezett jelentés engedélyezésével beállíthatja, hogy mely időintervallumon belül történt események kerüljenek átjelzésre. * Megjegyzés: A szolgáltatás igénybevételéhez a cstation_server.exe programot telepítenie kell, a fix IP címmel rendelkező távfelügyeleti számítógépre d. Az küldő funkciót az alábbi ablakban engedélyezheti: A szolgáltatás lehetővé teszi a PC-DVR számára, hogy t küldjön, megadott események bekövetkeztekor. Engedélyezéséhez pipálja ki a jelölőnégyzetet, majd kattintson a gombra Szoftver verzió

38 Írja be az SMTP szerver IP-címét, majd kattintson a gombra, a további beállítások elvégzéséhez. A c. fejezetben ismertetett módon válassza ki a jelentendő eseményeket. A jelölőnégyzet kipipálásával, elküldendő levelének tárgya automatikusan az esemény neve lesz e. Telefonos riasztás A telefonos riasztást az alábbiakban engedélyezheti: A funkció lehetővé teszi, hogy rendszere egy regisztrált felhasználót felhívjon telefonon. Amennyiben esemény történik, a felhasználó erről telefonon értesül. Pipálja ki a jelölőnégyzetet, és kattintson a - gombra. Telefonszám: írja be a tárcsázandó telefonszámot. Időtúllépés: adja meg a tárcsázás próbálkozásának maximális idejét. Ezen idő eltelte után a rendszer bontja a vonalat. A eseményeket. - gombra kattintva a c fejezetben ismertetett módon állíthatja be a jelentendő Szoftver verzió

39 Felhasználók A Felhasználók fül alatt felhasználókat regisztrálhat, és azok jogosultságait állíthatja be. Telepítés után a program már automatikusan tartalmaz két felhasználót: admin és anonymous. További felhasználókat, a - gombra kattintva regisztrálhat. A már létező felhasználók jogosultságait a - gombra kattintva változtathatja meg. Új felhasználó hozzáadásakor az alábbi ablakba írja be annak nevét, jelszavát illetve jogosultságait: Hozzáférési jogosultságok: belépés estén a felhasználó a pipával jelölt funkciókat veheti igénybe. Jogosultsági szint: a legkisebb számmal rendelkező felhasználó érheti el a távolról történő beállítás-, vezérlés funkciókat. Engedélyezett kamerák: a felhasználó csak a pipával jelölt kamerák képeit figyelheti meg Szoftver verzió

40 7. FELHASZNÁLÓI PROGRAM (ÁLLAPOTOK) A PC-DVR főképernyőjének jobb alsó sarkában található, középső (Állapotok) gombra kattintva éri el a rendszerállapotok képernyőt Állapotok képernyő Az élőképek megfigyelése mellett képernyő jobb oldalán folyamatosan láthatóak a főbb funkciók visszajelzései Kijelzett funkciók jellemzői - Mutatja, hogy az adott kameráról készül-e éppen felvétel. - Mutatja, hogy az adott érzékelő aktiválva van-e. - Mutatja, hogy történik-e valamelyik kamerán mozgásérzékelés. - Mutatja, hogy van-e riasztás folyamatban. - A merevlemez(ek) telítettségét jelzi Szoftver verzió

41 - Az eseménynapló utolsó 18 bejegyzését jeleníti meg Eseménynapló - A gombra kattintva a felhasználó megtekintheti a teljes eseménynaplót. Az Eseménynapló gombra kattintva az alábbi ablak jelenik meg, ahol a rendszer összes eseményét naptárból kiválasztva ellenőrizheti. Dátum: a naptárból válassza ki a keresett napot. Az eseményekhez kapcsolódó napok dátumai megvastagított számmal jelennek meg, az aktuális nap dátuma piros keretben látható. Eseménylista: a kiválasztott dátumhoz tartozó összes eseményt felsorolja. Törlés: a kiválasztott dátumhoz tartozó bejegyzéseket törli. Összes törlése: minden, a kiválasztott dátumot megelőző bejegyzést töröl. Nyomtatás: kiválasztott dátumhoz tartozó bejegyzéseket nyomtatja. Frissítés: frissíti a bejegyzéseket. Bezárás: kilépés az eseménynaplóból Szoftver verzió

42 8. FELHASZNÁLÓI PROGRAM (KERESÉS) A PC-DVR főképernyőjének jobb alsó sarkában található Keresés gombra kattintva nézheti vissza a rögzített felvételeket Keresési lehetőségek I. A képernyőn az éppen kiválasztott kamera/kamerák képei látható(ak), a jobb oldalon található ikonok és gombok segítségével pedig kereshet a rögzített felvételek között. - a vastagon jelzett dátumok rögzített felvételeket tartalmaznak. Válasza ki az egérrel azt a dátumot, amelyikhez kapcsolódó felvételeket kívánja visszanézni. - a gombok segítségével a rögzített képek élességén módosíthat. Az első kettővel változtathat a kép élességén, míg a harmadikkal visszaáll az eredeti állapot. külső adathordozóra. - a gombokra kattintva az adott képeket mentheti, nyomtathatja, illetve archiválhatja A gombra kattintva az alábbi ablakban választhat a lehetséges mentési formátumok közül: Szoftver verzió

43 A formátum kiválasztása, és az Igen gombra kattintás után választhatja ki a mentés célkönyvtárát. A gombra kattintva válasszon a rendelkezésre álló nyomtatók közül. Az gombra kattintva indíthatja el az archiválási folyamatot, mely a rögzített felvételeket menti el belső, vagy külső adathordozóra. Kattintás után az alábbi ablak lesz látható: Kattintson a Tovább gombra. Ekkor az alábbi ablak jelenik meg: Szoftver verzió

44 Adja meg az archiválni kívánt felvétel kezdő-, befejező dátumát és időpontjait. A Tallózás gombra kattintva válassza ki azt az adathordozót, célkönyvtárat, ahová az archiválandó anyagot menteni szeretné. FIGYELEM! A rögzítési partíción nem hozhat létre archiválási célkönyvtárat! Az archivált anyagot védetté teheti, ehhez a Jelszó ablakban adjon meg egy szabadon választott jelszót. Ez esetben az archivált fájl majdani megnyitásakor a Playback program ezt a jelszót fogja kérni. Végül kattintson a Tovább gombra. Ekkor az alábbi ablak nyílik meg: Válassza ki azon kamerákat, melyek felvételeit archiválni kívánja, és kattintson a Tovább gombra. Itt ellenőrizheti a beállításokat, majd a művelet elindításához kattintson a Tovább gombra Szoftver verzió

45 A mentést követően az alábbi ablak jelenik meg: Az archivált felvételek megtekintéséhez nyissa meg a DVR Playback programot. Ehhez kattintson a Windows gombra, a Programok közül válassza ki az EuroVideo sort, azon belül az EuroVideo DVR Playback programot. A következő oldalon található ablakban adja meg az archív állományok helyét: Szoftver verzió

46 Az archív állományok könyvtárának kiválasztása után, az OK gombra kattintva nyílik meg a visszanéző (EuroVideo DVR Playback) program kezelői felülete: A naptárfunkció segítségével válassza ki a keresett időpontot és a már megismert módon, indítsa el a lejátszást. Ha a felvételt védetté tette, akkor a szoftver a lejátszás előtt kéri az archiváláskor megadott jelszót. Visszatérve a felhasználói program Keresés ablakához, a képernyő jobb oldalán további beállítási lehetőségek érhetőek el: - az éppen visszajátszott felvétel nagyítható, kicsinyíthető, illetve képjellemzői is módosíthatóak. Az Alapbeállítás gombra kattintva a képet eredeti állapotába állíthatja vissza Szoftver verzió

47 8.2. Keresési lehetőségek II. A képernyő alján lehetőség van a keresés szűkítésére, képosztás választására, stb Lejátszás Lejátszáshoz először a naptár funkció segítségével válasszon ki egy napot. Ekkor, a skálán különböző színű sávok jelennek meg. Ezek a sávok mutatják a rögzített felvételeket, adott kamerára és időpontra. Az egérrel valamely sávra rákattintva időpontot választ. A kiválasztott időpontot piros, függőleges csík jelöli. A piros csík felett szövegbuborékban jelenik meg a a hozzá tartozó dátum és időpont. gombra. - ezután válassza ki a visszajátszásnál használni kívánt képosztást és kattintson a Lejátszás Időskála színmagyarázata Kék külső érzékelő és mozgásérzékelő jelzésére rögzített képek Ibolya 24-órás folyamatos rögzítés képei Fehér - nincsen rögzített kép Szürke - bizonyos kamerá(k)nál nincsen rögzített kép Zöld - külső érzékelő és mozgásérzékelő jelzésére rögzített képek hanggal Halványzöld - 24-órás folyamatos rögzítés képei hanggal Stop Leját Lejátszás x 2 Visszafelé 2x Lejátszás visszafelé Esemény/objektum k é Ugrás az első adathoz Ugrás az utolsó adathoz Egy képkocka vissza Egy képkocka előre - gombokkal közvetlenül kereshet felvételekre, időpontokra Szoftver verzió

48 A - gombra kattintva az alábbi ablak jelenik meg: Itt, az előzőleg megjelölt felvételek között választhat. Az - gombra kattintva az alábbi ablak jelenik meg: A megadott időpontra ugorva közvetlenül visszajátszhatóak a felvételek. A - gombra kattintva aktualizálhatja felvételeit Esemény / tárgy / szöveg keresése A - gombra kattintva, az intelligens keresési módok használatának ablaka jelenik meg: Szoftver verzió

49 8.2.2.a. Esemény keresése Az eseménykeresés ablakban a mozgásérzékelt és riasztási események listája jelenik meg: Jelöljön ki egy eseményt a listából, majd kattintson az Igen gombra. Ezek után megjelenik a kiválasztott eseményhez tartozó felvétel. A lista frissítéséhez kattintson a Frissítés gombra b. Tárgy keresése A kiválasztott tárgy(ak) adott időintervallumon belüli keresése. Keresés: adja meg a tárgykeresés időintervallumát. Mozgásérzékelt területek: jelölje ki a keresés területét. Érzékenység: a kijelölt terület érzékenységét állíthatja be. - gombra kattintva indul a keresés. - válassza ki a keresett adatot a listából, majd kattintson erre a gombra, hogy a könyvjelzőt eltárolja a Kedvencek könyvtárba Szoftver verzió

50 8.2.2.c. Szöveg keresése Az alábbi ablakban adott szövegre kereshet rá: Referencia: adja meg a keresni kívánt szöveget. Időintervallum: adja meg a keresési időintervallumot. Referencia eredménye: Itt jelennek meg a találatok. 9. A kliens program használata A kliens programot olyan, távoli (LAN, WAN) számítógépre telepítse, ahonnan nyomon szeretné követni a PC-DVR felhasználói számítógépen futó eseményeket Szoftver verzió

51 A telepítő programot indítva, kézi módot kiválasztva telepítheti a kliens programot. A kézi telepítés módban válassza az EuroVideo DVR Client sort, majd kattintson a Tovább gombra. A telepítés automatikusan lefut. EuroVideo DVR Client.lnk - ikonnal indítható a kliens program Kliens program indítása A program indításához kattintson kétszer az EuroVideo DVR Client. Ekkor az alábbi ablak jelenik meg: Az elérni kívánt PC-DVR felhasználói gépek regisztrálásához kattintson a Hozzáadás gombra. Szerver neve: adja meg az elérni kívánt felhasználói gép nevét. Pl.: Iroda Szoftver verzió

52 Szerver típusa: válassza ki az elérés típusát: TCP/IP helyi hálózat (LAN), vagy Internet (WAN) PSTN telefonos hálózat IP cím: - TCP/IP protokoll választása esetén írja be a felhasználói számítógép IP címét - PSTN protokoll választása esetén adja meg a felhasználói számítógép telefonszámát. Port száma: TCP/IP protokoll választása esetén adja meg a felhasználói számítógépnél is beállított hálózati port számát. Az alapértelmezett port száma: 9091 Sávszélesség: a használni kívánt hálózatnak megfelelően állítsa be. Időtúllépés: a kapcsolat felépítésének időkorlátja (másodperc). A hozzáadott felhasználói számítógép(ek) az alábbi listában látható(ak): A csatlakozáshoz jelölje ki a kívánt felhasználói számítógépet, majd kattintson a Bejelentkezés gombra: A program kéri a kiválasztott felhasználói géphez tartozó jelszót. A jelszó megadása után kattintson az Igen gombra a kapcsolat felépítéséhez. A kliens program főképernyőjének - gombjára kattintva hívható elő az alábbi ablak: Az alsó sorban található jelölőnégyzet kipipálásával, eseménykor teljes képernyőn jelennek meg a képek Szoftver verzió
