1 PC-DVR Számítógép alapú digitális videojel rögzítő FELHASZNÁLÓI KÉZIKÖNYV A műszaki tartalom előzetes bejelentés nélküli változtatásának jogát fenntartjuk!

2 1. TARTALOMJEGYZÉK 1. TARTALOMJEGYZÉK FELHASZNÁLÓI PROGRAM (VEZÉRLÉS) Nyitóképernyő Bejelentkezés Kilépés, illetve kijelentkezés Vezérlő mód képernyője a. Helyszínrajz FELHASZNÁLÓI PROGRAM (ÁLLAPOTOK) Állapotok képernyő Kijelzett funkciók jellemzői Eseménynapló FELHASZNÁLÓI PROGRAM (KERESÉS) Keresési lehetőségek I Keresési lehetőségek II Lejátszás Esemény / tárgy / szöveg keresése a. Esemény keresése b. Tárgy keresése c. Szöveg keresése A kliens program használata Kliens program indítása...7 Tisztelt Partnerünk! Köszönjük vásárlását, s reméljük, hogy EuroVideo rendszere megfelel elvárásainak. Mind a tervezés során, mind pedig a további fejlesztések alatt fokozottan kívánunk támaszkodni az Önök észrevételeire, ötleteire. Amennyiben rendszerünkkel kapcsolatban véleményük van, kérjük tudassák velünk, hogy folyamatos fejlesztő munkánk az Önök igényeit is kielégítse. Üdvözlettel: Az EuroVideo fejlesztőcsapata Tel.:

3 FELHASZNÁLÓI PROGRAM A teljes programcsomag telepítését követően indítsa újra számítógépét. A felhasználói program automatikusan elindul, és az alábbi képernyő lesz látható: 1.1. Nyitóképernyő Az EuroVideo PC-DVR program három fő részre van tagolva. Ezek a Vezérlés, az Állapotok, és a Keresés, melyek között a főképernyő jobb alsó sarkában található fülek segítségével válthat. Mielőtt rendszerét használni kezdené, jelentkezzen be Bejelentkezés A rendszergazdai jogosultsággal rendelkező alapértelmezett felhasználó neve admin, melyhez jelszó nem tartozik. Kattintson az IGEN gombra az EuroVideo DVR program indításához. Lehetősége van jelszó hozzárendelésére, illetve egyéb felhasználónevek és jelszavak létrehozására is Kilépés, illetve kijelentkezés A főképernyő bal alsó sarkában található Kikapcsolás gombra kattintva léphet ki a programból, illetve válthat az egyes felhasználók között. Mindkét funkció használatához érvényes felhasználónév és jelszó szükséges Vezérlő mód képernyője A jobb alsó sorban található Vezérlés gombra kattintva jelemin meg az alábbi képernyő. Az élőképek nyomon követése mellett, a jobb oldalon állíthatja a képek jellemzőit, az alatt a PTZ/Dóm kamerák vezérlését találja.

4 1.4.1.a. Helyszínrajz Az elektronikus térkép akkor jelenik meg, amikor a felhasználó a főképernyőn a Helyszínrajz gombra kattint. - Helyszínrajz megnyitó gomb Kamera piktogramja: Fehér: nincs felvétel Sárga: rögzítés alatt Bemenet/Kimenet piktogramja: Fehér: inaktív Sárga: aktív 2. FELHASZNÁLÓI PROGRAM (ÁLLAPOTOK) A PC-DVR főképernyőjének jobb alsó sarkában található, középső (Állapotok) gombra kattintva éri el a rendszerállapotok képernyőt. A bejelentkezés után automatikusan ez az üzemmód indul el Állapotok képernyő Az élőképek megfigyelése mellett képernyő jobb oldalán folyamatosan láthatóak a főbb funkciók visszajelzései Kijelzett funkciók jellemzői (üres-tiltva / zöld-engedélyezve / piros-aktív)) - Mutatja, hogy az adott kameráról készül-e éppen felvétel. - Mutatja, hogy az adott érzékelő aktiválva van-e. - Mutatja, hogy történik-e valamelyik kamerán mozgásérzékelés. - Mutatja, hogy van-e riasztás folyamatban. - A merevlemez(ek) telítettségét jelzi. - Az eseménynapló utolsó 18 bejegyzését jeleníti meg Eseménynapló - A gombra kattintva a felhasználó megtekintheti a teljes eseménynaplót. Az Eseménynapló gombra kattintva a túloldalon látható ablak jelenik meg, ahol a rendszer összes eseményét naptárból kiválasztva ellenőrizheti.

5 Dátum: a naptárból válassza ki a keresett napot. Az eseményekhez kapcsolódó napok dátumai megvastagított számmal jelennek meg, az aktuális nap dátuma piros keretben látható. Eseménylista: a kiválasztott dátumhoz tartozó összes eseményt felsorolja. Törlés: a kiválasztott dátumhoz tartozó bejegyzéseket törli. Összes törlése: minden, a kiválasztott dátumot megelőző bejegyzést töröl. Nyomtatás: kiválasztott dátumhoz tartozó bejegyzéseket nyomtatja. Frissítés: frissíti a bejegyzéseket. Bezárás: kilépés az eseménynaplóból. 3. FELHASZNÁLÓI PROGRAM (KERESÉS) A PC-DVR főképernyőjének jobb alsó sarkában található Keresés gombra kattintva nézheti vissza a rögzített felvételeket Keresési lehetőségek I. A képernyőn az éppen kiválasztott kamera/kamerák képei látható(ak), a jobb oldalon található ikonok és gombok segítségével pedig kereshet a rögzített felvételek között. - a vastagon jelzett dátumok rögzített felvételeket tartalmaznak. Válasza ki az egérrel azt a dátumot, amelyikhez kapcsolódó felvételeket kívánja visszanézni. - a gombok segítségével a rögzített képek élességén módosíthat. Az első kettővel változtathat a kép élességén, míg a harmadikkal visszaáll az eredeti állapot. - a gombokra kattintva az adott képeket mentheti, nyomtathatja, illetve archiválhatja külső adathordozóra. A gombra kattintva választhat a lehetséges mentési formátumok (AVI/BMP/JPEG/JPEG+időpont) között. A formátum kiválasztása, és az Igen gombra kattintás után választhatja ki a mentés célkönyvtárát. A gombra kattintva választhat a rendelkezésre álló nyomtatók közül. Az gombra kattintva indíthatja el az archiválási folyamatot, mely a rögzített felvételeket menti el belső, vagy külső adathordozóra. Kattintson a Tovább gombra. Ekkor a következő ablak jelenik meg: Adja meg az archiválni kívánt felvétel kezdő-, befejező dátumát és időpontjait. A Tallózás gombra kattintva válassza ki azt az adathordozót, célkönyvtárat, ahová az archiválandó anyagot menteni szeretné. FIGYELEM! A rögzítési partíción nem hozhat létre archiválási célkönyvtárat! Az archivált anyagot védetté teheti, ehhez a Jelszó ablakban adjon meg egy szabadon választott jelszót. Ez esetben az archivált fájl majdani megnyitásakor a Playback program ezt a jelszót fogja kérni. Végül kattintson a Tovább gombra.

6 Ekkor az alábbi ablak nyílik meg: Válassza ki azon kamerákat, melyek felvételeit archiválni kívánja, és kattintson a Tovább gombra. A megjelenő ablakban ellenőrizheti a beállításokat, majd a művelet elindításához kattintson a Tovább gombra. Az archiválás megkezdődik. A mentés befelyezését követően megjelenő ablakban válassza a Befejezés gombot. Az archivált felvételek megtekintéséhez nyissa meg a DVR Playback programot. Ehhez kattintson a Windows gombra, a Programok közül válassza ki az EuroVideo sort, azon belül az EuroVideo DVR Playback programot. Az alábbi ablakban adja meg az archív állományok helyét: Ezek után, az OK gombra kattintva nyílik meg a visszanéző (EuroVideo DVR Playback) program kezelői felülete: A naptárfunkció segítségével válassza ki a keresett időpontot és a már megismert módon, indítsa el a lejátszást. Ha a felvételt védetté tette, akkor a szoftver a lejátszás előtt kéri az archiváláskor megadott jelszót. A képernyő jobb oldalán további beállítási lehetőségek érhetőek el: - az éppen visszajátszott felvétel nagyítható, kicsinyíthető, illetve képjellemzői is módosíthatóak. Az Alapbeállítás gombra kattintva a képet eredeti állapotába állíthatja vissza Keresési lehetőségek II. A képernyő alján lehetőség van a keresés szűkítésére, képosztás választására, stb.: Lejátszás Lejátszáshoz először a naptár funkció segítségével válasszon ki egy napot. Ekkor, a skálán különböző színű sávok jelennek meg. Ezek a sávok mutatják a rögzített felvételeket, adott kamerára és időpontra. Az egérrel valamely sávra rákattintva időpontot választ. A kiválasztott időpontot piros, függőleges csík jelöli. A piros csík felett szövegbuborékban jelenik meg a a hozzá tartozó dátum és időpont.

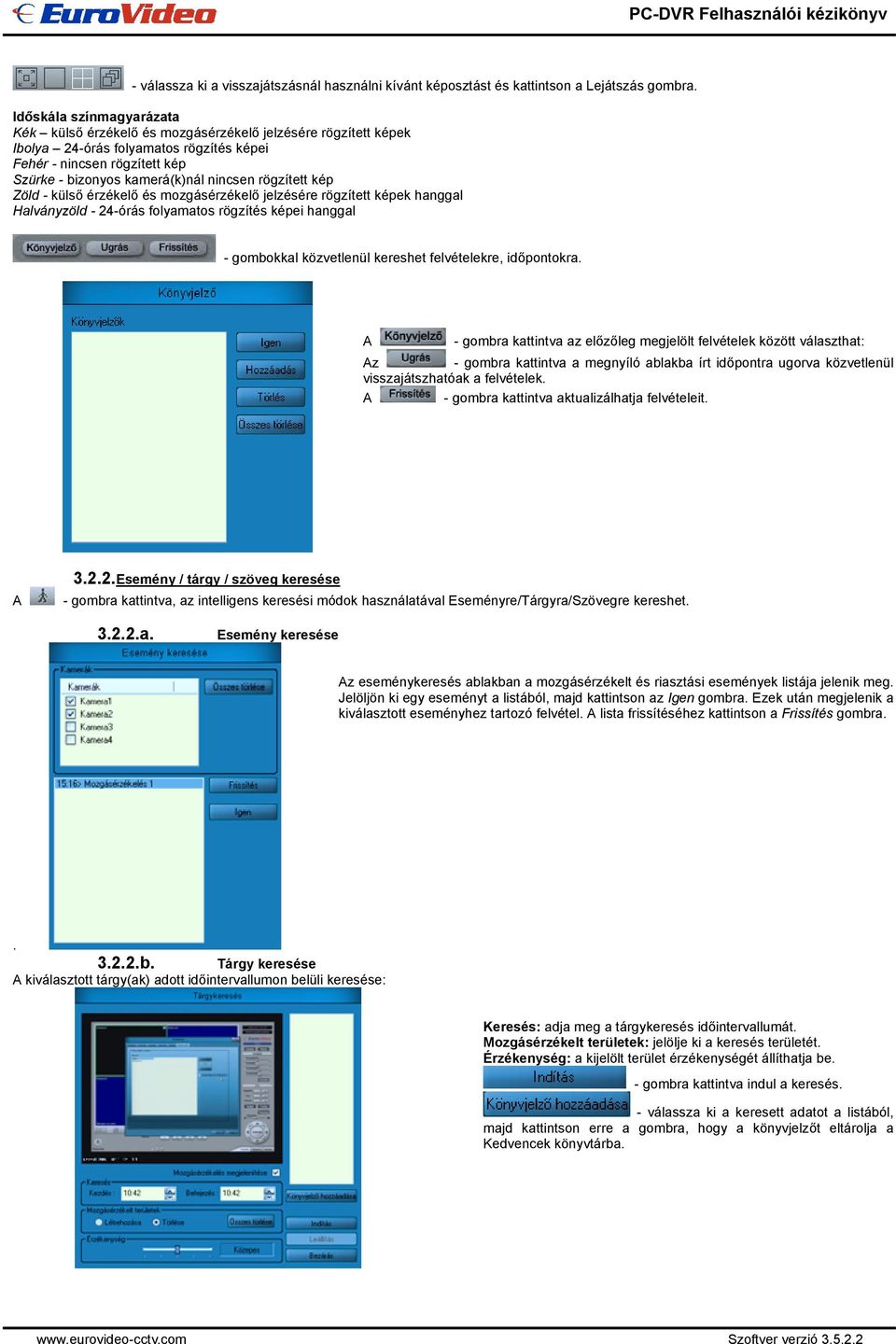

7 - válassza ki a visszajátszásnál használni kívánt képosztást és kattintson a Lejátszás gombra. Időskála színmagyarázata Kék külső érzékelő és mozgásérzékelő jelzésére rögzített képek Ibolya 24-órás folyamatos rögzítés képei Fehér - nincsen rögzített kép Szürke - bizonyos kamerá(k)nál nincsen rögzített kép Zöld - külső érzékelő és mozgásérzékelő jelzésére rögzített képek hanggal Halványzöld - 24-órás folyamatos rögzítés képei hanggal - gombokkal közvetlenül kereshet felvételekre, időpontokra. A - gombra kattintva az előzőleg megjelölt felvételek között választhat: Az - gombra kattintva a megnyíló ablakba írt időpontra ugorva közvetlenül visszajátszhatóak a felvételek. A - gombra kattintva aktualizálhatja felvételeit. A Esemény / tárgy / szöveg keresése - gombra kattintva, az intelligens keresési módok használatával Eseményre/Tárgyra/Szövegre kereshet a. Esemény keresése Az eseménykeresés ablakban a mozgásérzékelt és riasztási események listája jelenik meg. Jelöljön ki egy eseményt a listából, majd kattintson az Igen gombra. Ezek után megjelenik a kiválasztott eseményhez tartozó felvétel. A lista frissítéséhez kattintson a Frissítés gombra b. Tárgy keresése A kiválasztott tárgy(ak) adott időintervallumon belüli keresése: Keresés: adja meg a tárgykeresés időintervallumát. Mozgásérzékelt területek: jelölje ki a keresés területét. Érzékenység: a kijelölt terület érzékenységét állíthatja be. - gombra kattintva indul a keresés. - válassza ki a keresett adatot a listából, majd kattintson erre a gombra, hogy a könyvjelzőt eltárolja a Kedvencek könyvtárba.

8 3.2.2.c. Szöveg keresése Az alábbi ablakban adott szövegre kereshet rá: Referencia: adja meg a keresni kívánt szöveget. Időintervallum: adja meg a keresési időintervallumot. Referencia eredménye: Itt jelennek meg a találatok. 4. A KLIENS PROGRAM HASZNÁLATA A kliens programot olyan, távoli (LAN, WAN) számítógépre telepítse, ahonnan nyomon szeretné követni a PC-DVR felhasználói számítógépen futó eseményeket. A telepítő programot indítva, kézi módot kiválasztva telepítheti a kliens programot. A kézi telepítés módban válassza az EuroVideo DVR Client sort, majd kattintson a Tovább gombra. A telepítés automatikusan lefut. EuroVideo DVR Client.lnk - ikonnal indítható a kliens program Kliens program indítása A program indításához kattintson kétszer az EuroVideo DVR Client. Ekkor az alábbi ablak jelenik meg: Az elérni kívánt PC-DVR felhasználói gépek regisztrálásához kattintson a Hozzáadás gombra. Szerver neve: adja meg az elérni kívánt felhasználói gép nevét. Pl.: Iroda Szerver típusa: válassza ki az elérés típusát: TCP/IP helyi hálózat (LAN), vagy Internet (WAN) PSTN telefonos hálózat IP cím: TCP/IP protokoll választása esetén írja be a felhasználói számítógép IP címét - PSTN protokoll választása esetén adja meg a felhasználói számítógép telefonszámát. Port száma: TCP/IP protokoll választása esetén adja meg a felhasználói számítógépnél is beállított hálózati port számát. Az alapértelmezett port száma: 9091 Sávszélesség: a használni kívánt hálózatnak megfelelően állítsa be. Időtúllépés: a kapcsolat felépítésének időkorlátja (másodperc). A hozzáadott felhasználói számítógép(ek) az alábbi listában látható(ak):

9 A csatlakozáshoz jelölje ki a kívánt felhasználói számítógépet, majd kattintson a Bejelentkezés gombra: A program kéri a kiválasztott felhasználói géphez tartozó jelszót. A jelszó megadása után kattintson az Igen gombra a kapcsolat felépítéséhez. A kliens program főképernyőjének kattintva hívható elő az alábbi ablak: - gombjára Az alsó sorban található jelölőnégyzet kipipálásával, eseménykor teljes képernyőn jelennek meg a képek.
