Telepítési kézikönyv NIBE F1145. Geohőszivattyú IHB HU

Átírás

1 Telepítési kézikönyv Geohőszivattyú LEK IHB HU

2 A gombok funkcióinak részletes ismertetése a 33 oldalon található. A menük közötti lapozás és a különböző állítások mikéntjének ismertetése a 35 oldalon található. A lső hőmérsékletet úgy állíthatja, hogy a főmenün start üzemmódban kétszer megnyomja az OK gombot. A állításokról további információ a 37 oldalon található. A melegvíz mennyiségének ideiglenes növeléséhez (ha melegvíztárolót is telepítettek az ön F1145-jéhez), először a Kontroll gombot fordítsa a 2. menü jelzésére (vízcsepp), majd kétszer nyomja meg az OK gombot. A állításokról további információ a 45 oldalon található. Ha a komfortérzet nem megfelelő Ha a komfortérzet nem megfelelő a következő lépéseket érdemes tenni, mielőtt hívná a rendszer telepítőjét. Az utasításokata 68 oldalon találja meg.

3 Tartalomjegyzék 1 információ 2 Biztonsági információ 2 2 Szállítás és mozgatás 5 Szállítás 5 Összeszerelés 5 Szállított komponensek 6 A burkolat eltávolítása 6 3 A hőszivattyú alakítása 7 Általános 7 Kapcsolószekrények 8 Hűtő egység 10 4 Csőkötések 11 Általános 11 Méretek és csőkötések 12 Talajköri oldal 12 Fűtőközeg oldal 13 Melegvíztároló 13 Kapcsolási alternatívák 14 5 Elektromos csatlakozások 16 Általános 16 Csatlakozások 18 Beállítások 21 Opcionális csatlakozások 23 A tartozékok csatlakoztatása 27 6 Üzem helyezés és állítás 28 Előkészületek 28 Feltöltés és légtelenítés 28 Bevezető útmutató 29 Utóállítás és légtelenítés 30 7 Vezérlés - Bevezetés 33 TFT kezelőfelület 33 Menürendszer 34 8 Vezérlés Menük 37 1 menü BELSŐ HŐMÉRSÉKLET menü MELEGVÍZ menü INFO menü HŐSZIVATTYÚ menü SZERVÍZ 53 9 Szerviz 62 Szerviz műveletek Diszkomfort és üzemzavar elhárítása 68 Info menü 68 Riasztás kezelése 68 Hibakeresés Tartozékok Műsza adatok 72 Méretek és állások pozíciói 72 Műsza leírás 73 Tárgymutató 79 Tartalomjegyzék 1

4 1 információ Biztonsági információ A kézikönyv a szakemrek által követendő telepítési és szerviz eljárásokat írja le. Ezt a rendezést 8 évesnél idősebb gyermekek, mozgásszervi, érzékszervi vagy szellemi fogyatékkal élő személyek, illetve tapasztalattal és ismerettel nem rendelkezők is használhatják felügyelet mellett, vagy ha megismertették velük annak biztonságos használatát és megértették annak használatával járó veszélyeket. Gyermekek a rendezéssel nem játszhatnak. Gyermekek felügyelet nélkül nem végezhetik annak tisztítását vagy karbantartását. A termékfejlesztés és műsza változtatás jogát fenntartjuk. NIBE Szimbólumok Sorozatszám A sorozatszám megtalálható az elülső borítólemez jobb alsó sarkában és az info menün (3.1 menü). Hiba jelentésekor mindig adja meg a termék sorozatszámát (14 számjegy). Országspecifikus információ Telepítési kézikönyv Ezt a telepítési kézikönyvet az ügyfélnél kell hagyni. MEGJEGYZÉS Ez a szimbólum a rendezést vagy személyt fenyegető veszélyt jelez. Ez a szimbólum arra vonatkozóan jelez fontos információt, hogy mire kell figyelnie telepítés közn. TIPP Ez a szimbólum a termék használatát segítő tippeket jelez. Jelölés A CE-jelölés azt jelenti, hogy a NIBE biztosítja, hogy a termék megfelel az összes rá vonatkozó jogszabálynak az EU irányelvei alapján. A CE-jelölés kötelező szinte valamennyi, az EU-ban forgalmazott termékre, függetlenül a gyártás helyétől. 2 Fejezet 1 információ

5 A telepítés ellenőrzése A jelenlegi rendelkezések megkövetelik a fűtőrendezés üzem helyezés előtti ellenőrzését. Az ellenőrzést megfelelő szakképzettséggel rendelkező személynek kell elvégeznie. Töltse a felhasználói kézikönyvn a telepítési adatokra vonatkozó információkat tartalmazó oldalt. Leírás Jegyzetek Aláírás Dátum Talajkör (oldal: 12) Rendszer átöblítve Rendszer légtelenítve Fagyálló Nyílt/Zárt tágulási tartály Részecskeszűrő Biztonsági szelep Elzáró szelepek A keringtetőszivattyú állítása Fűtési kör (oldal: 13) Rendszer átöblítve Rendszer légtelenítve Tágulási tartály Részecskeszűrő Biztonsági szelep Elzáró szelepek A keringtetőszivattyú állítása Villamos rész (oldal: 16) A hőszivattyú biztosítékai Az épület főbiztosítékai Kültéri érzékelő Szobai érzékelő Áramérzékelő Kismegszakító Életvédelmi (FI) relé Tartalék üzemmód termosztát állítása Egyéb Garancia kezdete Fejezet 1 információ 3

6 Kapcsolattartási információ AT KNV Energietechnik GmbH, Gahrggasse 11, 4861 Schörfling Tel: +43 (0) Fax: +43 (0) CH NIBE Wärmetechnik AG, Winterthurerstrasse 710, CH-8247 Flurlingen Tel: (52) Fax: (52) CZ Druzstevni zavody Drazice s.r.o, Drazice 69, CZ Benatky nad Jizerou Tel: Fax: ni@ni.cz DE NIBE Systemtechnik GmbH, Am Reiherpfahl 3, Celle Tel: 05141/ Fax: 05141/ info@ni.de DK Vølund Varmeteknik A/S, Memr of the Ni Group, Brogårdsvej 7, 6920 Videbæk Tel: Fax: info@volundvt.dk FI NIBE Energy Systems OY, Juurakkotie 3, Vantaa Puh: Fax: info@ni.fi FR AIT France, 10 rue des Moines, Haguenau Tel : Fax : info@ni.fr GB NIBE Energy Systems Ltd, 3C Broom Business Park, Bridge Way, Chesterfield S41 9QG Tel: Fax: info@ni.co.uk NL NIBE Energietechniek B.V., Postbus 2, NL-4797 ZG WILLEMSTAD (NB) Tel: Fax: info@ninl.nl NO ABK AS, Brokkveien 80, 0582 Oslo, Postadresse: Postboks 64 Vollekk, 0516 Oslo Tel. sentralbord: post@abkklima.no PL NIBE-BIAWAR Sp. z o. o. Aleja Jana Pawła II 57, BIAŁYSTOK Tel: Fax: sekretariat@biawar.com.pl RU "EVAN" 17, per. Boynovsy, Nizhny Novgorod Tel./fax info@evan.ru SE NIBE AB Sweden, Box 14, Hannabadsvägen 5, SE Markaryd Tel: +46-(0) Fax: +46-(0) info@ni.se A listában nem szereplő országok esetén lépjen kapcsolatba a Ni Svédországgal, vagy bővebb információért keresse fel a honlapot. 4 Fejezet 1 információ

7 0 R 0 R 2 Szállítás és mozgatás Szállítás Az F1145-t álló helyzetn kell szállítani és száraz helyen kell tárolni. Az épület történő vitel során a F kal hátradönthető. Megjegyzés! Farnehéz lehet. Ha a hűtő modult emelik és állítva szállítják, az F1145 a hátára fektetve is szállítható. TIPP Az oldalsó panelek az épületen lüli könnyebb telepíthetőség érdekén eltávolíthatóak. Amennyin a készülékkel szomszédos terek zajra érzékenyek, úgy a helységet külön hangszigeteléssel kell ellátni. Lakószobákkal közös falon a fűtési/hűtési gerincvezetékek vezetését lehetőség szerint kerülni kell. A telepítés helyigénye A rendezés előtt 800 mm helyet szükséges hagyni. Kb. 50 mm szabad hely szükséges oldalsó burkolatok levételéhez. Az oldalsó burkolatokat szervizeléskor nem szükséges levenni, az F1145 esetén minden szerviztevékenység elvégezhető elölről. Hagyjon szabad helyet a hőszivattyú és a mögötte lévő fal között (a tápkál és a csövek elvezetésére), hogy csökkentse a vibráció veszélyét. (50) (50) A hűtőmodul emelése A szállítás és a szervizelés megkönnyítése érdekén a hűtőmodul külön választható a hőszivattyútól. A külön választására vonatkozó utasításokat lásd a 64. oldalon. Összeszerelés Helyezze az F1145-öt olyan szilárd alapra, amely elbírja annak súlyát, lehetőleg ton padozatra vagy alapra. A vízszintes és stabil elhelyezésehez használja a termék állítható lábait. * Szokásos telepítés esetén mm szükséges (bármely oldalon) az egyéb szerelvények, azaz a tágulási tartály, a szelepek és az elektromos rendezés számára mm Annak a helységnek, ahol az F1145-öt elhelyezik, padlóösszefolyóval kell rendelkeznie. A készüléket ajánlott külső fal mellé állítani. Amennyin ez nem lehetséges, lehetőség szerint kerülni kell a hálószobával szomszédos fal mellé helyezést, az esetleges zajterhelés elkerülése végett. Fejezet 2 Szállítás és mozgatás 5

8 LEK LEK LEK Szállított komponensek A burkolat eltávolítása Elülső burkolat 2 Kültéri érzékelő Ampermérő (nem 1x230V) (nem 1x230V vagy 3x230V) Szobai érzékelő 1 LEK LEK LEK LEK Kiegyenlítő tartály Biztonsági szelep (0,3 MPa) (3 bar) O-gyűrűk 1. Távolítsa el a csavarokat az elülső burkolat alsó széléről. 2. Az alsó szélnél emelje a burkolatot felfelé. Oldalsó burkolat Részecskeszűrő LEK Alumínium szalag Feszítőgyűrűs csatlakozó kötések 5-10 kw 2 x (ø28 x G25) 3 x (ø22 x G20) kw 5 x (ø28 x G25) 17 kw 3 x (ø28 x G25) 2 x (ø35 x G32) LEK LEK A telepítés érdekén az oldalsó burkolati elemek eltávolíthatók. 1. Távolítsa el a csavarokat a felső és az alsó szélekről. 2. Kissé húzza felé a burkolatot. 3. Tolja a burkokatot hátrafelé és ssé oldalra. 4. Húzza a burkolatot oldalirányba. 5. Húzza előre a burkolatot. LEK LEK Hőmérséklet érzékelzékelők Külső hüvelyek ér- számára Hőszigetelő szalag Hely Az egységgel szállított tételek a csomagolásban a hőszivattyú tetején találhatók. 6 Fejezet 2 Szállítás és mozgatás

9 3 A hőszivattyú alakítása Általános XL1 XL6 PF1 XL9 XL7 XL2 UB3 Csőkötések XL 1 Csatlakozás, fűtőközeg előremenő XL 2 Csatlakozás, fűtőközeg visszatérő XL 6 Csatlakozás, jövő talajköri folyadék XL 7 Csatlakozás, menő talajköri folyadék XL 9 Csatlakozás, melegvíztároló PF3 QN10 BT2 EB1 F1145 AA4 W130 SF1 AA4-XJ3 AA4-XJ3 HVAC-komponensek QM 31 Elzáró szelep, fűtőközeg előremenő QM 32 Elzáró szelep, fűtőközeg visszatérő QM 33 Elzáró szelep, talajköri lépő QM 34 Elzáró szelep, talajköri lépő QN 10 Irányváltó szelep, fűtési-hűtési rendszer/melegvíztároló UB1 QM34 QM31 UB2 QM32 QM33 Érzékelők stb. BF 1 Hőmennyiségmérő (csak Németországban, Svájcban és Ausztriában) BT 1 Kültéri érzékelő BT 2 Hőmérséklet érzékelők, fűtőközeg-előremenő PF2 Elektromos komponensek AA 4 TFT kezelőfelület AA4-XJ3 USB csatlakozás Hátulnézet EB 1 SF 1 W130 AA4-XJ4 Szerviz menet (Nincs funkciója) Villamos fűtőtét Kapcsoló Hálózati kál a NIBE Uplink TM -hez Egyéb PF 1 Adattábla PF 2 Típus tábla, hűtő egység PF 3 A sorozatszám táblája UB 1 Tömszelence, elektromos táp UB 2 Tömszelence UB 3 Tömszelence, hátsó oldal, érzékelő A komponensek helyének jelzése az IEC és az szabvány szerint történik. Fejezet 3 A hőszivattyú alakítása 7

10 F1145 Kapcsolószekrények Elektromos komponensek AA 1 Villamos fűtőtét kártya AA 2 Alaplapi vezérlőpanel AA 3 Bemenetek panelje FA 1 Kismegszakító FB 1 Motorvédelem* FD 1 Hőmérséklethatároló/Tartalék üzemmód termosztát * 1x230 V, 3x230 V 6-10 kw, 3x400V 5 kw segédkapcsolóval rendelkezik a motorvédelemhez. A komponensek helyének jelzése az IEC és az szabvány szerint történik. 8 Fejezet 3 A hőszivattyú alakítása

11 1x230 V 5-12 kw 3x400V5kW 3x230 V 10 kw 3x400 V 6-12 kw 3x400 V kw 3x230 V kw Elektromos komponensek AA 10 Lágyindítás kártya BE 4 Fázissorrend monitor (3 fázis) CA 1 Kondenzátor FB 1 Motorvédelem* QA 10 Mágneskapcsoló, kompresszor QA 11 Mágneskapcsoló, kompresszor QA 30 Lágyindító RF 1 Zavarszűrő kondenzátor X 301 Sorkapocs X 302 Sorkapocs * 1x230 V, 3x230 V 6-10 kw, 3x400V 5 kw segédkapcsolóval rendelkezik a motorvédelemhez. A komponensek helyének jelzése az IEC és az szabvány szerint történik. 3x230 V 6-8 kw Fejezet 3 A hőszivattyú alakítása 9

12 Hűtő egység BT12 BT10 GP2 AA100 GP1 BT3 QM1 BT11 EP2 BT14 BT17 BP2 BT15 BP1 EB10 1x230 V 5 kw 3x400 V 5 kw QM2 EP1 GQ10 HS1 XL21 QN1 XL20 Csőkötések XL 20 Szervizcsatlakozó, magas nyomás XL 21 Szervizcsatlakozó, alacsony nyomás HVAC-komponensek GP 1 Keringtetőszivattyú GP 2 Talajköri keringtetőszivattyú QM 1 Ürítőcsap, fűtési-hűtési rendszer QM 2 Ürítőcsap, talajköri folyadék oldal Érzékelők stb. BP 1 Magas nyomás távadó BP 2 Alacsony nyomás távadó BT 3 Hőmérséklet érzékelők, fűtőközeg, visszatérő BT 10 Hőmérséklet érzékelő, talajköri folyadék BT 11 Hőmérséklet érzékelő, talajköri folyadék BT 12 Hőmérséklet érzékelő, kondenzátorból lépő víz BT 14 Hőmérséklet érzékelő, forró gáz BT 15 Hőmérséklet érzékelő, folyadék ág BT 17 Hőmérséklet érzékelő, szívó ág Elektromos komponensek AA 100 Csatlakozó kártya EB 10 Kompresszor fűtés Hűtőkör komponensei EP 1 Elpárologtató EP 2 Kondenzátor GQ 10 Kompresszor HS 1 Szárító szűrő QN 1 Expanziós szelep A komponensek helyének jelzése az IEC és az szabvány szerint történik. 10 Fejezet 3 A hőszivattyú alakítása

13 4 Csőkötések Általános A csőtelepítést az aktuális normák és irányelvek szerint kell elvégezni. Az F1145 legfeljebb 58 C visszatérő hőmérséklet és 70 C hőszivattyúból lépő hőmerséklet mellett üzemeltethető (65 C csak a kompresszorral). Az F1145 nincs felszerelve külső elzáró szerelvényekkel; ezeket telepíteni kell a jövőni szervizelés megkönnyítése érdekén. A hűtési-fűtési rendszer valamelyik magasan található pontját légtelelnítővel kell ellátni. Rendszerdiagramm Az F1145 elemei: hőszivattyú, épített villamos fűtőtét, keringtetőszivattyúk és vezérlőrendszer. Az F1145 a talajkörhöz és a fűtőkörhöz csatlakozik. A hőszivattyú elpárologtatójában a talajköri folyadék (fagyállóval, glikollal vagy etanollal kevert víz) leadja energiáját a hűtőközegnek, ami elpárolog, majd a kompresszor összesűríti azt. A hűtőközeg, melynek hőmérséklete ezáltal megemelkedett a kondenzátorba kerül, ahol leadja energiáját a fűtési rendszernek és, ha szükséges, bármely telepített HMV tárolónak. Amennyin a fűtési és HMV készítés igénye nagyobb, mint amit a kompresszor biztosítani tud, rendelekzésre áll egy épített villamos fűtőtét. Szimbólumok MEGJEGYZÉS A csőhálózatot a hőszivattyú csatlakoztatása előtt át kell mosni, hogy az esetleges szennyeződés ne okozhasson kárt annak alkatrészein. Szimbólum Megnevezés Légtelenítő szelep Elzárószelep Visszacsapó szelep Keverőszelep / irányváltó szelep Biztonsági szelep Szabályzó szelep Hőmérséklet érzékelő Kiegyenlítő tartály Tágulási tartály XL 1 XL 2 XL 6 XL 7 XL 9 Csatlakozás, fűtőközeg előremenő Csatlakozás, fűtőközeg visszatérő Csatlakozás, jövő talajköri folyadék Csatlakozás, menő talajköri folyadék Csatlakozás, melegvíztároló P Nyomásmérő Keringtetőszivattyú Részecskeszűrő Segédrelé Hőmennyiségmérő (csak Németországban, Svájcban és Ausztriában) Kompresszor Hőcserélő Fejezet 4 Csőkötések 11

14 Méretek és csőkötések Talajköri oldal Kollektor 725* * Típus 5kW 6kW 8kW 10 kw 12 kw 15 kw 17 kw Vízszintes talajkollektor, ajánlott kollektor hossz (m) x x300 2x250-2x350 2x300-2x400 2x350-3x300 Függőleges talajszonda, ajánlott aktív fúrásmélység (m) x100-2x140 2x110-2x PEM csőre vonatkozik 40x2,4 PN 6,3. A példák hozzávetőleges értékek. Telepítés előtt a pontos számításokat a helyi adottágok figyelemvételével kell elvégezni A talajkollektorok vagy szondák hossza változó, függően az alapkőzet-/talajfeltételektől, a helyi éghajlattól és a fűtési-hűtési rendszertől (radiátorok vagy padlófűtés). Csőméretek Csatlakozás (XL6)/(XL7) Bejövő/menő talajköri ág, külső Ø (XL1)/(XL2) Fűtővíz előremenő/visszatérő, külső Ø (XL9) Csatlakozás, melegvíztároló, külső Ø (kw) (mm) (mm) (mm) A talajhőcserélők mértékadó csőhossza nem haladhatja meg az 400 métert. Azokban az esetekn, amikor több talajhőcserélő szükséges, azok ágait mindig párhuzamosan kell kötni, és megfelelő térfogatáramszabályzó szerelvényekkel kell ellátni. Talajkollektor esetén a csöveket a helyi viszonyoktól függő mélységn kell fektetni, és a csövek közötti távolság legalább 1 méter legyen. Több szondafurat esetén a furatok közötti távolságot a helyi adottságok határozzák meg. Biztosítsa, hogy kollektor cső egyenletesen emelkedjen a hőszivattyú irányába a légzsákok elkerülése érdekén. Ha ez nem lehetséges, légtelenítők alkalmazása szükséges. Mivel a talajkörn a hőmérséklet 0 C alá eshet, -15 C-ig fagyálló folyadékkal kell azt feltölteni. 1 liter fagyálló keverék jut a talajhőcserélő minden méterére (PEM 40x 2,4 PN 6,3 csövek alkalmazása esetén) - ez az irányadó érték, ami a térfogatcslés során használható. Oldalsó csatlakozás A talajköri csatlakozás elfordítható, hogy a felső csatlakozás helyett oldalsó csatlakozást alkalmazzanak. A csatlakozás elfordításához: 1. Kösse le a csövet a felső csatlakozásnál. 2. Hajlítsa meg a csövet a kívánt irányba. 3. Amenyin szükséges, vágja a csövet a kívánt hosszra. * Elfordítható az oldalsó csatlakozáshoz. 12 Fejezet 4 Csőkötések

15 A talajköri oldal kötése A talajköri csővezetékeket épületen lül szigeteléssel kell ellátni a kondenzáció elkerülése érdekén. A egyenlítő tartályt a jövő csővezetékn, a talajköri keringtetőszivattyú előtt, a talajköri oldal legmagasabb pontján kell elhelyezni (1 alt.). Ha a egyenlítő tartály nem helyezhető el a legmagasabb ponton, zárt tágulási tartályt kell használni (2 alt.). MEGJEGYZÉS Megjegyzendő, hogy a egyenlítő tartályról kondenzvíz csöpöghet. Úgy helyezze el a tartályt, hogy az esetlegesen képződő kondenzvíz ne károsíthasson más rendezést. Az alkalmazott fagyálló adatait fel kell tüntetni a egyenlítő tartályon. Az ábra szerint szerelje fe a egyenlítő tartály alá a vele együtt szállított biztonsági szelepet. A biztonsági szelep túlfolyó ágvezetékének a szeleptől lejtenie kell a pangó víz megelőzésére, valamint fagymentesítettnek kell lennie. Telepítsen elzáró szelepeket minél közelebb a hőszivattyúhoz. A tartozékként szállított részecskeszűrőt rögzítse a jövő csőre. Nyílt talajvizes hőforráshoz történő csatlakoztatás esetén egy fagyállóval feltöltött kört kell építeni az elpárologtató fagy- és szennyeződés védelme érdekén. Ehhez egy leválasztó hőcserélőre van szükség. P kell a pangó víz megelőzésére, valamint fagymentesítettnek kell lennie. Az olyan rendszerhez történő csatlakoztatás esetén, amelyn minden radiátoron termosztatikus fej van, fel kell szerelni egy túláramszelepet, vagy néhány termosztátot el kell távolítani a kellő áramlás biztosítása érdekén. Melegvíztároló A melegvíztároló kötése MEGJEGYZÉS Ha az F1145 nem kapcsolódik melegvíztárolóhoz vagy ha fix hőmérsékletű üzemmódban üzemel, a melegvíztároló csatlakozását (XL9) le kell dugaszolni. T Fűtőközeg oldal A fűtési-hűtési rendszer kötése A fűtési-hűtési rendszer az a rendszer, ami az F1145 szabályzórendszerének segítségével és például radiátorok, padlófűtés/hűtés, fan coilok stb. segítségével teremt megfelelő lső komfortérzetet. Telepítse az összes szükséges biztonsági rendezést, elzáró szelepeket (a hőszivattyúhoz minél közelebb), valamint a szállított részecske szűrőt. A biztonsági szelepnek maximum 0,25 MPa (2,5 bar) nyitási nyomással kell rendelkeznie és az ábra szerint a fűtőközeg visszatérő ágára kell telepíteni. A biztonsági szelep túlfolyó ágvezetékének a szeleptől lejtenie Minden csatlakoztatott melegvíztárolót fel kell szerelni a szükséges szelepekkel. Forrázásvédelemmel elátott keverőszelepet kell felszerelni, amennyin a hőmérséklet meghaladhatja a 60 C-ot. A melegvízzel kapcsolatos állítás az menüpontban végezhető el. A biztonsági szelepnek maximum 1,0 MPa (10,0 bar) nyitási nyomással kell rendelkeznie és az ábra szerint a jövő hidegvízágba kell azt telepíteni. A biztonsági szelep túlfolyó ágvezetékének a szeleptől lejtenie kell a pangó víz elkerülése miatt, valamint fagymentesítettnek kell lennie. A melegvízkészítés az 5.2 menüpontban vagy a Bevezető útmutatóban aktiválható. Fejezet 4 Csőkötések 13

16 Fix kondenzáció Ha az F1145 fix hőmérsékletű üzemmódban működik, melegvíztárolót külső fűtési előremenő hőm. érzékelővel kell ellátni (BT25) az 20 oldalon található leírás szerint. Emellett a következő menüállításokat kell elvégeznie. Menü min. előremenő vízhőfok Menüállítások (helyi adottságoktól függően változhat) A tartály kívánt hőmérséklete max előremenő hőm. A tartály kívánt hőmérséklete hősziv. üzemmód szakaszos üzemmód manuális Kapcsolási alternatívák Az F1145 többféleképpen rendszer építhető, melyek közül néhányat az alábbiakban mutatunk. A további lehetőségekre vonatkozó információk megtalálhatóak a és a felhasznált egészítő rendszerelemek összeállítási utasításaiban. Lásd a 70. oldalt, ahol megtalálja az F1145 esetén alkalmazható egészítők jegyzékét. Puffertartály Ha a fűtési-hűtési rendszer volumene túlságosan csi a hőszivattyú teljesítményéhez képest, a radiátor rendszer egészíthető egy puffertartállyal, például NIBE UKV-val. UKV T Szellőztetés hővisszanyeréssel A rendezés egészíthető egy FLM szellőztető modullal a hővisszanyeréssel történő szellőztetés érdekén. A kondenzáció megelőzése érdekén a csöveket és az egyéb hideg felületeket párazáró szigeteléssel kell ellátni. A talajköri rendszert el kell látni zárt tágulási tartállyal (CM3). Amennyin egyenlítő tartályt (CM2) használnak, a zárt tartály nem telepíthető. P Avluft Ø 160 Frånluft Ø 160 Szabad hűtés A rendezés egészíthető például ventilátoros konventorokkal, hogy csatlakozni lehessen a szabad hűtéshez (PCS 44). A kondenzáció megelőzése érdekén a csöveket és az egyéb hideg felületeket párazáró szigeteléssel kell ellátni. Amikor nagy a hűtési igény, cseppvízelvezetővel és leürítő csatlakozással rendelkező ventilátoros konvektorokra van szükség. A talajköri rendszert el kell látni zárt tágulási tartállyal (CM3). Amennyin egyenlítő tartályt (CM2) használnak, a zárt tartály nem telepíthető. Fläktkonvektor P Fejezet 4 Csőkötések

17 T Padlófűtés rendszerek A külső keringtetőszivattyú a parlófűtés rendszer igényéhez van méretezve. Ha a fűtési-hűtési rendszer térfogata túlságosan csi a hőszivattyú teljesítményéhez képest, a padlófűtés rendszer egészíthető egy puffertartállyal, például NIBE UKV-val. UKV Talajvizes rendszer A hőszivattyú hőcserőléjét egy leválasztó hőcserélő védi a szennyeződéstől. A vizet egy talajba telepített szikkasztóba vagy egy fúrt kútba kell viasszaengedni. A talajvíz szivattyú csatlakoztatására vonatkozó további információt lásd a 26. oldalon. Ha ezt a kapcsolási alternatívát alkalmazzák, a "min talaj el."-t megfelelő értékre kell módosítani az "hőforrás korlátozás" menün, hogy elkerüljék a hőcserélő lefagyását. Két vagy több fűtési-hűtési rendszer Amikor egynél több alacsony hőmérsékletű fűtési-hűtési rendszert is fűteni kell, a következő csatlakozás használható. A keverőszelep csökkenti például a padlófűtés rendszer hőmérsékletét. Ehhez a csatlakozáshoz a ECS 40/ECS 41 tartozék szükséges. Medence A medence fűtését a medence érzékelője szabályozza. Alacsony medence hőmérsékletek esetén az irányváltó szelepek átváltanak, a medence hőcserélője felé nyitnak. Ehhez a csatlakozáshoz POOL 40 tartozék szükséges. Pool T T Fejezet 4 Csőkötések 15

18 F Elektromos csatlakozások Általános A külső érzékelők, a szobai érzékelők és az áramérzékelők vételével minden elektromos komponens gyárilag csatlakoztatva van. Az épület elektromos hálózatának érintésvédelmi vizsgálata előtt a hőszivattyút le kell választani az elektromos hálózatról. Az F és 3 fázisú változatai nem alakíthatóak át más fázisúvá, sem más üzemi feszültségűvé pl. 3x230 V-ről és 3x400 V-ra és vissza. Amennyin az épületn FI relé van felszerelve, az F1145-öt egy külön FI reléhez kell csatlakoztatni. Kismegszakító alkalmazása esetén annak legalább "C" karakterisztikával kell rendelkeznie. Lásd itt: 73 a biztosíték méretét illetően. A hőszivattyú elektromos kapcsolási rajzát lásd a kapcsolatási rajzokat tartalmazó külön telepítési kézikönyvn. A készüléken kívül vezetett kommunikációs és érzékelő kálek nem vezethetők a nagyfeszültségű kálek közelén. A készüléken kívül vezetett kommunikációs és érzékelő káleknek 0,5 mm² keresztmetszetűeknek kell lenni 50 m-ig, például EKKX vagy LiYY jelűnek, vagy ezzel egyenértékűnek. Az F1145 kálezéséhez a tömszelencéket (pl. UB1 UB3, a képen megjelölve) kell használni. Az UB1 UB3-n a káleket a hőszivattyú hátulján keresztül kell előre vezetni. MEGJEGYZÉS A kapcsoló (SF1) nem kapcsolható "" vagy " " állásba, amíg a melegvíztároló nincs feltöltve vízzel. Máskülönn a hőmérséklethatároló, a termosztát, a kompresszor és a épített villamos fűtőtét károsodhat. MEGJEGYZÉS Az elektromos telepítést és a szervizelést szakképzett villanyszerelő felügyelete mellett kell elvégezni. Szervizelés előtt smegszakítókkal kapcsoljuk le az áramellátást. Az elektromos telepítést és a vezetékelést a hatályos műsza előírások szerint kell elvégezni. FA1 FD1 FB1 FD1-SF2 UB1 UB2 UB3 Kismegszakító A hőszivattyú vezérlési áramköre és a lső komponensek nagy része lső smegszakítóval van védve (FA1). Hőmérséklethatároló A hőmérséklethatároló (FD1) lekapcsolja az elektromos egészítő fűtés áramellátását, ha a hőmérséklet 90 és 100 C közé emelkedik. Kizárólag kézzel visszakapcsolható. Visszakapcsolás A hőmérséklethatároló (FD1) az elülső burkolati elem mögött található. A hőmérséklethatároló egy s csavarhúzóval a gombot (FD1-SF2) megnyomva állítható vissza. Motorvédelem A motorvédelem (FB1) megszakítja a kompresszor áramellátását, ha a felvett áram túl nagy. Visszakapcsolás A motorvédelem (FB1) az elülső burkolati elem mögött található. A megszakító úgy állítható vissza, ha a kapcsolóját vízszintes állásba fordítja. Ellenőrizze a smegszakítót, a hőmérséklethatárolót és a motorvédelmet. Ezek szállítás közn le/oldhatnak. 16 Fejezet 5 Elektromos csatlakozások

19 LEK LEK Hozzáférés az elektromos csatlakozásokhoz Az elektromos kapcsoló dobozok műanyag fedele csavarhúzóval nyitható. Az elektromos szekrény előlapjának eltávolítása 1. Kapcsolja szét a kontaktusokat. MEGJEGYZÉS Az input kártya ajtaja Torx 20 csavarhúzóval nyitható. Az input kártya burkolatának eltávolítása 1. Távolítsa el a csavarokat és hajtsa le a burkolatot. LEK 2. Távolítsa el a csavarokat és hajtsa le a burkolatot. 2. Húzza a burkolatot. 3. Húzza a burkolatot. LEK LEK Fejezet 5 Elektromos csatlakozások 17

20 F1145 Kálszorító kötés Használjon megfelelő szerszámot, hogy a hőszivattyú sorkapcsaiban oldja/rögzítse a káleket. Csatlakozás 3 x 400 V N 0 PE L1 1 L2 L PE1 4 LEK Csatlakozás 3 x 230 V 1 3 Csatlakozások PE L1 1 L2 2 L3 MEGJEGYZÉS A kálek nyomvonalának tervezésekor, az interferencia elkerülése érdekén, a külső érzékelők és egyéb alacsony feszültségű eszközök árnyékolás nélküli vezetékeit nem szabad 20 cm-nél közelebb nagyfeszültségű kál mellett vezetni. PE1 Csatlakozás 1 x 230 V Elektromos megtáplálás kötése Az F1145-t legalább 3 mm-es megszakító hézaggal rendelkező leválasztó kapcsolóval kell telepíteni. A minimális kálkeresztmetszetet az alkalmazott biztosíték méretek szerint kell méretezni. A villamos táp kále az X1 sorkapocshoz van csatlakoztatva a épített villamos fűtőtét kártyáján (AA1). MEGJEGYZÉS Az F és 3 fázisú változatai nem alakíthatóak át más fázisúvá, sem más üzemi feszültségűvé pl. 3x230 V-ről és 3x400 V-ra és vissza. PE1 N PE 0 L1 1 MEGJEGYZÉS Az F , 15, 17 scroll kompresszort tartalmaz, ami azt jelenti, hogy elektromos csatlakozáskor a megfelelő fázissorrendet kell tartani. Nem megfelelő fázissorrend esetén a kompresszor nem indul és riasztás jelenik meg. AA1-X1 Ha a kompresszor és a épített villamos fűtőtét külön táplálása szükséges, lásd a "A egészítő fűtés és/vagy a kompresszor külső letiltására szolgáló menet." fejezetet a 25. oldalon. Tarifa vezérlés Ha bizonyos napszakokban a kompresszor és a villamos fűtőtét részére a villamos táp nem áll rendelkezésre, az AUX-meneten keresztül is letiltást kell alkalmazni, lásd "Csatlakozási opciók Lehetséges választások az AUX-menetek-hez": 18 Fejezet 5 Elektromos csatlakozások

21 F1145 F1145 A vezérlőrendszer külön villamos megtáplálása MEGJEGYZÉS Csak a 3 x 400 V-os csatlakozásra vonatkozik. MEGJEGYZÉS Minden csatlakozódobozon jelölje a feszültségre vonatkozó figyelmeztetéseket. Ha az F1145 vezérlőrendszer számára külön villamos tápot kíván csatlakoztatni, a épített villamos fűtőtét kártyáján (AA1) az AA1:X2 élcsatlakozót az AA1:X9- kell áthelyezni (lásd az illusztrációt). Amikor a FI relével rendelkező vezérlőrendszer számára folyamatos áramellátást kíván biztosítani, kösse le a kék kált a épített villamos fűtőtét kártyáján (AA1) lévő X7:24 sorkapocsról és csatlakoztassa a mellékelt felső bilincset a jövő nulla vezetékkel együtt. Csatlakoztassa a kék kált (min 0,75 mm 2 )a felső bilincs és a épített villamos fűtőtét kártyáján lévő X11:N között (az illusztráció szerint). Tápellátás (1x230V+N+PE) csatlakoztatása az AA1:X11-hez (az illusztráció szerint). ON Kültéri érzékelő A külső hőmérséklet érzékelőt (BT1) telepítse árnyékos helyre, észa vagy északnyugati falra, hogy azt a reggeli nap ne folyásolja. Csatlakoztassa az érzékelőt az X6:1 és X6:2 sorkapocshoz a meneti kártyán (AA3). Legalább 0,5 mm² keresztmetszertű kéteres vezetéket használjon. Ha kálcsatornát használnak, azt szigetelni kell az érzékelő burkolatában esetlegesen keletkező kondenzátum ellen. AA3-X6 F1245 Externt Hőmérséklet érzékelő, melegvízkészítés A melegvízkészítés hőmérséklet érzékelője (BT6) a melegvíztárolón található merülő hüvelyn kell elhelyezni. Csatlakoztassa az érzékelőt az X6:7 és az X6:8 sorkapocshoz a meneti kártyán (AA3). Használjon 2-eres kált, legalább 0,5 mm² kálkeresztmetszettel. A melegvízkészítés az 5.2 menün vagy a Bevezető útmutatóban aktiválható F1245 N 0 PE L1 1 L2 L3 AA3-X6 L PE N * Csak külön FI relével. Hőmérséklet érzékelő, csapolható melegvíz A tartály tetején lévő, csapolható melegvízhőmérséklet jelzésére szolgáló hőmérséklet érzékelő (BT7) csatlakoztatható az F1145-höz. Az érzékelő csatlakoztatását lásd a 25. oldalon. Fejezet 5 Elektromos csatlakozások 19

22 F1145 F1145 Hőmérséklet érzékelő, külső fűtési előremenő Ha külső előremenő vízhőmérséklet mérésére szolgáló érzékelőt (BT25) kell használni, csatlakoztassa a meneti kártya (AA3) X6:5 és X6:6 sorkapcsához. Használjon 2-eres kált, legalább 0,5 mm² kálkeresztmetszettel. AA3-X6 F Szobai érzékelő Az F1145-t szobai érzékelővel együtt szállítják (BT50). A szobai hőmérséklet érzékelőnek három funkciója lehet: 1. A F1145 jelzőjén megjeleníti az aktuális szobahőmérsékletet. 2. A szobahőmérséklet módosításának lehetősége C-ban. 3. Lehetővé teszi a szobahőmérséklet módosítását/stabilizálását. Telepítse az érzékelőt olyan semleges helyre, ahol a állított hőmérsékletet tartani szeretné. A megfelelő hely szabad lső falon, mintegy 1,5 m-rel a padló felett van., hogy az érzékelőt ne gátolja a szoba valós hőmérsékletének mérésén az, hogy például fali mélyedésn, polcok között, függöny mögött, hőforrás fölött vagy közelén, huzatban van elhelyezve vagy közvetlen napsütésnek van téve. Elzárt radiátor termosztátok is gondot okozhatnak. A hőszivattyú az érzékelő nélkül is működik, de ha le akarja olvasni a lakás lső hőmérsékletét az F1145 jelzőjén, az érzékelőt telepíteni kell. Csatlakoztassa a szobai érzékelőt az input kártya (AA3) X6:3 és X6:4 sorkapcsához. Ha az érzékelőt a szobahőmérséklet módosítására Cban és/vagy a szobahőmérséklet módosítására/stabilizálására is kívánja használni, azt az menüpontban aktiválni kell. Ha a szobai érzékelőt padlófűtéses helyiségn használják, akkor csak visszajelző funkciója lehet, és nem szabályozhatja a szoba hőmérsékletét F1245 RG05 AA3-X6 A lső hőmérséklet megváltozásához hosszabb időre lehet szükség. Padlófűtés esetén például a rövid időszakok nem eredményeznek észrevehető változást a helységhőmérsékletn. 20 Fejezet 5 Elektromos csatlakozások

23 F1145 Beállítások FD1-BT30 AA1-X7 AA1-X3 AA1-SF2 Elektromos egészítő fűtés maximális teljesítmény Szállításkor a épített villamos fűtőtét maximális teljesítménye 7 kw (3x400 V és 1x230 V) vagy 9 kw (3x230 V). 3x400 V esetén a épített villamos fűtőtét nem állítható át 9 kw-ra. A épített villamos fűtőtét teljesítménye az alábbi táblázat szerint 7 fokozatban használható (négy fokozat 3x230 V esetén, vagy ha 3x400 V esetén a villamos fűtőtét max 9 kw-ra lett átállítva). Max. elektromos teljesítmény állítása Az elektomos egészítő fűtés max. elektromos teljesítményének állítása az menüpontban történik. A táblázatok a épített villamos fűtőtét összes fázisáramát mutatják. A max. elektromos teljesítmény átállítása MEGJEGYZÉS Ez az átállítás csak a 3x400 V-ra vonatkozik. Amennyin a épített villamos fűtőtét szállításkor megadott max. teljesítményénél nagyobb teljesítmény szükséges, a hőszivattyú átállítható max. 9 kw-ra. Helyezze át a fehér kált a épített villamos fűtőtét kártyáján az X7:23 sorkapocsról az X3:13 sorkapocsra (meg kell bontani a sorkapocs tömítését) (AA1). 3x400 V (max. elektromos teljesítmény, szállításkor 7 kw) Max elektromos egészítő fűtés (kw) Max. fázisáram L1 (A) ,7 8,7 8,7 Max. fázisáram L2 (A) 0 0 8,7 8,7 8,7 8,7 8,7 8,7 Max. fázisáram L3 (A) 0 4,3 0 4,3 8,7 4,3 8,7 13 3x400 V (max. elektromos teljesítmény, 9 kw-ra átállítva) Max elektromos egészítő fűtés (kw) x230 V Max elektromos egészítő fűtés (kw) x230 V Max. fázisáram L1 (A) ,7 8,7 Max. fázisáram L1 (A) 0 9,4 9,5 15,6 15,6 Max elektromos egészítő fűtés (kw) Max. fázisáram L2 (A) 0 8,7 8,7 8,7 16,2 Max. fázisáram L2 (A) 0 9,4 15,6 15,6 27,4 Max. fázisáram L3 (A) 0 0 8,7 8,7 16,2 Max. fázisáram L3 (A) 0 0 8,7 15,6 25,6 Max. fázisáram L1 (A) 0 4,3 8, ,4 21,7 26,1 30,4 Áramérzékelő csatlakoztatása esetén a hőszivattyú figyeli a fázisonkénti áramfelvételt és automatikusan a legkevés leterhelt fázisra irányítja az elektromos fokozatokat. Tartalék üzemmód Amikor a hőszivattyú tartalék üzemmódra van kapcsolva (az SF1 -re van kapcsolva), csak a legszügségesebb funkciók vannak aktiválva. A kompresszor van kapcsolva és a fűtést a épített villamos fűtőtét adja. Nem készül melegvíz. Terhelésfelügyelet nincs csatlakoztatva. Fejezet 5 Elektromos csatlakozások 21

24 MEGJEGYZÉS 3x400 V/1x230 V 3x230 V A kapcsoló (SF1) nem állítható "" vagy " " állásba, amíg az F1145 nincs feltöltve vízzel. Máskülönn a hőmérséklethatároló, a termosztát, a kompresszor és a épített villamos fűtőtét károsodhat. Fűtési teljesítmény tartalék üzemmódban Tartalék üzemmódban a épített villamos fűtőtét teljesítménye a épített villamos fűtőtét kártyáján (AA1) lévő mikrokapcsolóval (S2) állítható az alábbi táblázat szerint. A gyári állítás 6 kw, 3x400 V (max. elektromos teljesítmény, szállításkor 7 kw) ON ON A képen a mikrokapcsoló (AA1-SF2) gyári állítása látható, vagyis 6 kw. 1kW 2kW 3kW 4kW 5kW Tartalék üzemmód termosztát Tartalék üzemmódban egy termosztáttal állítsa az előremenő vízhőmérsékletet (FD1-BT30). Beállítható 35 C-ra (gyári állítás, pl. padlófűtés) vagy 45 C-ra (pl. radiátorok). 6kW 7kW LEK 3x400 V (max. elektromos teljesítmény, 9 kw-ra átállítva) kW 4kW 6kW 9kW 3x230 V kW 4kW 6kW 9kW 1x230 V kW 2kW 3kW 4kW 5kW 6kW 7kW 22 Fejezet 5 Elektromos csatlakozások

25 F1145 F1145 F1145 Opcionális csatlakozások Master/slave Több hőszivattyú (F1145, F1245 és F1345) kapcsolódhat egymáshoz úgy, hogy az egyik hőszivattyút masternek, a többit slave-(ek)nek kell állítani. A hőszivattyúkat master alapállítással szállítják, egy rendszerhez legfeljebb 8 slave csatlakozhat. Kaszkád rendszerekn minden hőszivattyúnak egyedi azonosítója van, vagyis csak egy hőszivattyú lehet "master" és csak egy lehet például "slave 5". A master/slave állítás az menün végezhető el. A külsőleg telepített hőmérséklet érzékelők és vezérlő jelek csak a masterhez csatlakoztathatók, véve a kompresszor modulok külső tiltó kontaktusát. A kommunikációs káleket az ábra szerinti sorrendn csatlakoztassa az X4:15 (A), X4:14 (B) és X4:13 (GND) sorkapcsokhoz a meneti kártyán (AA3). Használjon LiYY, EKKX vagy hasonló vezeték típusokat. A példában több F1145 csatlakoztatását mutatjuk. EB100 - Master A B GND EB101 - Slave 1 A B GND A B GND AA3-X AA3-X AA3-X4 AA3-X4 EB102 - Slave 2 AA3-X4 A B GND A B GND AA3-X Fejezet 5 Elektromos csatlakozások 23

26 F1145 F1145 F1145 Terhelésfelügyelet MEGJEGYZÉS Egyfázisú telepítés esetén a terhelésfelügyeletnek nincs funkciója. Amikor az épületn a egészítő villamos fűtéssel egy időn sok más áramfogyasztó is üzemel, fennáll a veszélye annak, hogy az ingatlan főbiztosítékai leoldanak. A hőszivattyúban épített terhelésfelügyelet van; ez vezérli a egészítő villamos fűtés fokozatait és amennyin a főbiztosítékok túlterhelése érzékelhető, átvariálja az energiaelosztást a különböző fázisok között, vagy lekapcsolja azokat. Amennyin az épület villamos fogyasztása csökken, a fokozatok újból kapcsolódhatnak. A terhelésérzékelők kötése Az amperérzékelőket az épület fő tápvezetékére kell telepíteni minden egyes fázisra. Erre a legmegfelelőbb a főbiztosíték elosztószekrénye. Az amperérzékelőket egy töbres vezetékkel kell egy külső elosztódobozba vezetni. Az elosztótól a hőszivattyúig legalább 0,5 mm2-es töbres vezetéket használjon. A vezetéket csatlakoztassa a meneti kártyán (AA3) a X4:1-4 sorkapocshoz, ahol X4:1 a három amperérzékelő közös csatlakozópontja. Az épület főbiztosítékainak méreteit az menüpontban állíthatja. Villamos Inkommande tápel PEN L1 L 2 L 3 NIBE Uplink Csatlakoztassa a hálózati kál (egyenes, Cat.5e UTP) RJ45 csatlakozóját (apa) a hőszivattyú hátsó részén lévő RJ45 csatlakozóhoz (anya). Külső opciónális /menetek Az F1145 programozható menetekkel és menetekkel rendelkezik a meneti kártyán (AA3) a külső kapcsoló funkciók vagy érzékelők csatlakoztatásához. Ez azt jelenti, hogy amikor a külső kapcsoló funkció vagy az érzékelő csatlakoztatva van a hat különleges csatlakozó valamelyikéhez, az F1145 szoftverén a megfelelő - és menetekhez tartozó funkciókat kell választani. Amennyin külső kapcsoló funkció vagy érintkező csatlakozik az F1145-hoz, az 5.4 menüpontban kell választania a használni kívánt menetet vagy menetet. Lásd a 60. oldalt. A meneti kártyán e funkciókra a választható menet az AUX1 (X6:9-10), AUX2 (X6:11-12), AUX3 (X6:13-14), AUX4 (X6:15-16) és az AUX5 (X6:17-18). A választható menet az AA3:X7. Elektromos Elcentral elosztó egység Hőszivattyú Värmepump -T1 -T2 -T AA3-X4 AA3-X4 F1245 Externt AA3-X6 B A A fenti példa az AUX1 (X6:9-10) és az AUX2 (X6:11-12) meneteket alkalmazza az (AA3) sorkapcson. 24 Fejezet 5 Elektromos csatlakozások

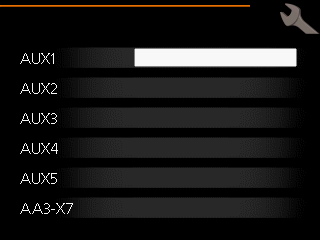

27 A felsorolt lehetőségek némelyike külön aktiválható és időzíthető a menürendszern. Választható lehetőségek AUX-menethez Hőmérséklet érzékelő, csapolható melegvíz A tartály tetején lévő, csapolható melegvízhőmérséklet jelzésére szolgáló hőmérséklet érzékelő csatlakoztatható az F1145-höz. A tartály tetején lévő, csapolható melegvízhőmérséklet jelzésére szolgáló hőmérséklet érzékelő (BT7) a választott menethez csatlakozik (5.4 menü, lásd 60. oldal) az X6 sorkapcson, a meneti kártyán (AA3), ami az első borítólemez mögött, a melegvíztárolón elhelyezett merülő hüvelyn található. Használjon 2-eres kált, legalább 0,5 mm² kálkeresztmetszettel. Hőmérséklet érzékelő, hűtés/fűtés Egy extra hőmérséklet érzékelőt lehet az F1145-höz csatlakoztatni, melynek segítségével a vezérlés pontosabban tudja meghatározni, hogy mikor kell fűtési- és mikor hűtési üzemmódban működnie. A fűtési-hűtési rendszern megfelelően elhelyezett hőmérséklet érzékelőt az X6 sorkapocs választott menetére kell kötni a meneti kártyán (AA3; 5.4 menüpont, az alternatíva csak akkor választható, ha a hűtési rendszer telepítve van; lásd 60. oldal), ami az első borítólemez alatt található. Használjon 2-eres kált, legalább 0,5 mm² kálkeresztmetszettel. A egészítő fűtés és/vagy a kompresszor külső letiltására szolgáló menet. Amennyin a egészítő fűtés és/vagy a kompresszor külső tiltása szükséges, köthető az első borítólemez mögött, a meneti kártyán (AA3) lévő X6 sorkapocsba. A egészítő fűtés és/vagy a kompresszor tiltása úgy történik, hogy az 5.4 menüpontban választott menethez csatlakoztat egy potenciálmentes kontaktust. Lásd 60. oldal. A egészítő fűtés és a kompresszor blokkolása kombinálható. A zárókontaktus esetén a egészítő fűtés letiltásra kerül. Kontaktus a külső tarifa vezérléshez. Amennyin szükséges, a külső tarifa vezérlés tiltása köthető az első burkolat mögött, a meneti kártyán (AA3) lévő X6 sorkapocshoz. A tarifa vezérlés azt jelenti, hogy a egészítő fűtés, a kompresszor és a fűtés úgy tiltható le, hogy az 5.4 menüpontban választott menethez egy potenciálmentes kontaktust csatlakoztat; lásd 60. oldal. A zárókontaktus esetén a egészítő fűtés letiltásra kerül. "SG ready" kapcsoló MEGJEGYZÉS Ez a funkció csak azokban az elektromos hálózatokban használható, amelyek támogatják az "SG Ready" szabványt (Németország). "Az SG Ready" két AUX-menetet igényel. Azokban az esetekn, amikor ez a funkció szükséges, a meneti kártyán (AA3) lévő X6 sorkapocshoz kell csatlakoztatni. "A "SG Ready" a tarifa vezérlés intelligens formája, mellyel az áramszolgáltató folyásolhatja a lső hőmérsékletet, a melegvíz hőmérsékletét és/vagy a medence hőmérsékletét (amennyin alkalmazandó), vagy a nap bizonyos szakaszaiban egyszerűen blokkolhatja a egészítő fűtést és/vagy a hőszivattyú kompresszorát (a funkció aktiválása után választható a menün). A funkció aktiválása úgy történik, hogy az 5.4 menüpontban választott két menethez csatlakoztat egy potenciálmentes kontaktust (SG Ready A és SG Ready B); lásd 60. oldal. A zárt vagy nyitott kontaktus a következők valamelyikét jelenti (A = SG Ready A és B=SGReady B): a blokkolás(a: zárt, B: nyitott) "SG Ready" aktív. A hőszivattyú kompresszora és a egészítő fűtés a napi tarifa vezérléshez hasonlóan blokkolva van. Normál üzemmód (A: nyitott, B: nyitott) "SG Ready" nem aktív. Nincs hatása a rendszerre. Olcsó üzemmód (A: nyitott, B: zárt) "SG Ready" aktív. A rendszer a költségmegtakarításokra összpontosít és használhatja például az áramszolgáltató alacsony tarifáját vagy bármilyen saját forrásból származó többlet kapacitását (a rendszerre gyakorolt hatás a menün állítható ). Többletkapacitás üzemmód (A: zárt, B: zárt) "SG Ready" aktív. Az áramszolgáltató többletkapacitása esetén a rendszer teljes teljesítménnyel üzemelhet (a rendszerre gyakorolt hatás a menün állítható ). Csatlakozás a fűtés külső tiltásához Amennyin szükséges, a fűtési üzemmód külső kontaktussal tiltása köthető az első burkolat mögött, a meneti kártyán (AA3) lévő X6 sorkapocshoz. A fűtési üzemmód tiltása úgy történik, hogy az 5.4 menüpontban választott menethez egy potenciálmentes kontaktust csatlakoztat. Lásd 60. oldal. A kontaktus zárásával a fűtési üzemmód tiltható. Csatlakozás talajköri keringtetőszivattyú külső vezérléséhez A talajköri keringtetőszivattyú külső vezérléséhez kontaktus köthető az első borítólemez mögött, a meneti kártyán (AA3) lévő X6 sorkapocsba. A talajköri keringtetőszivattyú külső vezérléséhez potenciálmentes kontaktus csatlakoztatható az 5.4 menüpontban választott menethez. Lásd 60. oldal. Fejezet 5 Elektromos csatlakozások 25

28 F1145 Zárt kontaktus esetén a talajköri keringtetőszivattyú aktív. Csatlakozás az extra melegvíz" aktiváláshoz Egy külső kontaktus csatlakoztahtató az F1145-höz az extra melegvíz" használati melegvíz készítés aktiválásához. A kontaktusnak potenciálmentesnek kell lennie, és azt az input kártya (AA3) X6 sorkapcsán a választott menethez kell csatlakoztatni (5.4 menü, lásd 60. oldal). "Az "extra melegvíz" funkció addig aktív, amíg a kontaktus zárt állapotban van. Csatlakozás az külső szabályozó egységek" aktiváláshoz Külső kontaktus csatlakoztatható az F1145-höz az előremenő vízhőmérséklet és a helységhőmérséklet módosításához. Zárt kontaktus esetén a kívánt helységhőmérséklet adott C-kal változik (ha a szobai érzékelő csatlakoztatva és aktiválva van). Ha szobai érzékelő nincs csatlakoztatva vagy nem aktív, az "hőmérséklet" vánt eltolása (a fűtési gör eltolása) egy állított értékkel változik meg. Az érték -10 és +10 között állítható. 1. fűtési-hűtési rendszer A kontaktusnak potenciálmentesnek kell lennie, és azt az input kártya (AA3) X6 sorkapcsán a választott menethez kell csatlakoztatni (5.4 menü, lásd 60. oldal). A módosított érték az "külső szabályozó egységek" menüpotban állítható fűtési-hűtési rendszer A 2 4. fűtési-hűtési rendszer külső vezérléséhez további egészítőkre van szükség (ECS 40). A telepítési utasításokat lásd a tartozék telepítési kézikönyvén. Csatlakozás a szellőztetés intenzitásának változtatásához. A külső vezérlő kontaktus csak akkor használható, ha az FLM tartozék telepítve és aktiválva van. Külső kontaktus csatlakoztatható az F1145-höz a szellőztető egy előre állított ventilátor-fordulatszámának aktiválásához. A kontaktusnak potenciálmentesnek kell lennie, és azt az input kártya (AA3) X6 sorkapcsán a választott menethez kell csatlakoztatni (5.4 menü, lásd 60. oldal). Zárt kontaktus esetén a állított ventilátor-fordulatszám aktíválódik. A kontaktus nyitásakor a normál fordulatszám visszaáll. A menetet normál üzemmódban a kontaktus zárt állapotban kell lennie a megfelelő működés érdekén. Választható lehetőségek az AUX menethez (a kontaktus egy potenciálmentes relé) Egy potenciálmentes relémeneten (max 2 A) keresztül külső vezérlő funkciók érhetőek el az input kártyán (AA3), az X7 sorkapcson. A menethez a következő funkciók rendelhetőek: Gyűjtött hiba jelzése. Talajvízszivattyú vezérlése Hűtési üzemmód jelzése (csak akkor alkalmazható, ha a hűtéshez szükséges tartozékokat telepítették, vagy ha a hőszivattyú épített hűtőfunkcióval rendelkezik). Melegvíz cirkulációs szivattyú vezérlése. Külső keringtetőszivattyú (fűtőközeghez). Külső váltószelep melegvízhez. Ha a fentiek közül bármelyiket telepítik a X7 sorkapocsra, azt a 5.4 menün kell választani; lásd 60. oldal. A gyári alapállítás a gyűjtött hiba jelzése. MEGJEGYZÉS Amennyin többféle menetet szeretne csatlakoztatni az X7 sorkapocshoz egyidőn pl. a gyűjtött hiba jelzése mellett, egészítő vezérlőkártya telepítése szükséges (lásd 70. oldal). AA3-X7 Az ábra a gyűjtött hiba jelzését mutatja. Ha az (SF1) kapcsoló " " vagy állásban van, a relé gyűjtött hibát jelez. Külső keringtetőszivattyú, talajvízszivattyú vagy melegvíz keringtetőszivattyú az alábbi ábra szerint csatlakozhat a menethez. MEGJEGYZÉS Minden csatlakozódobozon jelölje a feszültségre vonatkozó figyelmeztetéseket. NV 10, talajköri nyomás-/szint-/áramlásőr Ha a talajköri rendszerhez szintérzékelő (NV10 tartozék) szükséges, azt az input kártya (AA3) X6 sorkapcsán a választott menethez kell csatlakoztatni (5.4 menü, lásd 60. oldal). A menethez nyomásérzékelő és áramlásőr is csatlakoztatható. 26 Fejezet 5 Elektromos csatlakozások

29 F1145 F1X45 Externt AA3-X7 L N PE L N PE A relé menetek maximális terhelése összesen 2 A (230 V AC) lehet. A tartozékok csatlakoztatása A tartozékok csatlakoztatására vonatkozó utasítások az adott tartozékra vonatkozó telepítési útmutatóban találhatók. Lásd itt: 70 az F1145-tel használható tartozékok jegyzékét. Fejezet 5 Elektromos csatlakozások 27

30 6 Üzem helyezés és állítás Előkészületek 1. Ellenőrizze, hogy az F1145 nem sérült-e meg szállítás közn. 2. Ellenőrizze, hogy a kapcsoló (SF1) " " állásban legyen. 3. Ellenőrizze, hogy van-e víz az összes tárolóban és fűtési-hűtési rendszern. Ellenőrizze a smegszakítót és a motorvédőket. Ezek szállítás közn le/oldhatnak. Feltöltés és légtelenítés Az elégtelen légtelenítés károsíthatja az F1145 lső komponenseit. A fűtési-hűtési rendszer feltöltése és légtelenítése Feltöltés 1. Nyissa meg a töltőszelepet (külső szerelvény, a termék nem tartalmazza). Töltse fel vízzel a fűtésihűtési rendszert. 2. Nyissa a légtelenítő szelepet. 3. Amikor a légtelenítő szelepen át távozó vízn már nincs levegő, zárja el a légtelenítő szelepet. Kis idő múlva a nyomás emelkedni kezd. 4. A megfelelő nyomás elérésekor zárja el a töltőszelepet. Légtelenítés MEGJEGYZÉS Az elégtelen légtelenítés károsíthatja a lső komponenseket. 1. Légtelenítse a hőszivattyút a légtelenítő szelepen, a fűtési-hűtési rendszer többi részét a megfelelő légtelenítő szelepeken keresztül. 2. Mindaddig folytassa a feltöltést és légtelenítést, amíg az összes levegő el nem távozik és a rendszern a megfelelő nyomást el nem éri. TIPP Ha a fűtőközeg (GP1) keringtetőszivattyúját légtelenítés közn működtetni kell, azt az indítási útmutató szerint végezze. A talajköri rendszer feltöltése során egy nyitott tartályban keverjen fagyállót a vízhez. A keveréknek mintegy -15 C fagyhatárral kell rendelkeznie. A talajköri folyadékot töltőszivattyú csatlakoztatásával kell feltölteni. 1. Ellenőrizze, hogy a talajköri rendszer szivárgásmentes-e. 2. Az ábra szerint csatlakoztassa a töltőszivattyút és a visszatérő vezetéket a talajköri rendszer töltő csatlakozásaihoz. 3. Az 1. alternatíva (egyenlítő tartály) használata esetén zárja el a egyenlítő tartály (CM2) alatti szelepet. 4. Zárja el a töltő csatlakozás háromjáratú szelepét (tartozék). 5. Nyissa a töltő csatlakozáson lévő szelepeket. 6. Kapcsolja a töltőszivattyút. 7. Töltse addig, amíg folyadék nem jelenik meg a visszatérő vezetékn. 8. Légtelenítse a talajköri rendszert az F1145-on lévő légtelenítő szeleppel. 9. Zárja a töltő csatlakozáson lévő szelepeket. 10. Nyissa a töltő csatlakozás háromjáratú szelepét (tartozék). 11. Az 1. alternatíva (egyenlítő tartály) használata esetén nyissa a egyenlítő tartály (CM2) alatti szelepet. TIPP Ha a fűtőközeg (GP2) keringtetőszivattyúját légtelenítés közn működtetni kell, azt az indítási útmutató szerint végezze. P Stängs BK / JK KBin VBf KBut VV VBr A talajköri rendszer feltöltése és légtelenítése MEGJEGYZÉS Az elégtelen légtelenítés károsíthatja a talajköri keringtetőszivattyút. 28 Fejezet 6 Üzem helyezés és állítás

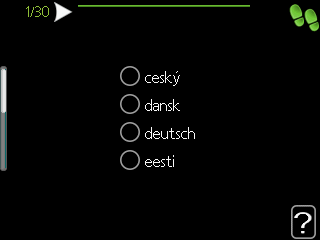

31 Ameddig a Bevezető útmutató aktív, a rendszer egyetlen funkciója sem kapcsol automatikusan. A Bevezető útmutató a rendszer minden egyes újraindításakor elindul, amig az utolsó oldalon azt nem kapcsolják. XL 1 XL 2 XL 6 XL 7 XL 9 Csatlakozás, fűtőközeg előremenő Csatlakozás, fűtőközeg visszatérő Csatlakozás, jövő talajköri folyadék Csatlakozás, menő talajköri folyadék Csatlakozás, melegvíztároló Navigálás a Bevezető útmutatóban A. B. Szimbólumok Szimbólum Megnevezés Elzárószelep P Biztonsági szelep Kiegyenlítő tartály Tágulási tartály Nyomásmérő Részecskeszűrő Bevezető útmutató MEGJEGYZÉS A hűtési-fűtési rendszern víznek kell lennie, mielőtt a kapcsolót "" állásba kapcsolná. 1. Állítsa a hőszivattyú kapcsolóját (SF1) "" állásba. 2. Kövesse a hőszivattyú jelzőjén a Bevezető útmutatóban található utasításokat. Ha a Bevezető útmutató nem indul el, amikor a hősziattyú kapcsol, indítsa el kézzel az 5.7 menüpontban. TIPP A hőszivattyú vezérlőrendszerének részletesebb mutatását az 33 oldalon találja (működés, menük stb.). Az A hőszivattyú első kapcsolásakor a Bevezető útmutató is elindul. A Bevezető útmutató ismerteti, hogy mit kell elvégezni az első indításkor, a hőszivattyú alapállításainak áttentésével együtt. A Bevezető útmutató biztosítja, hogy az első indítás megfelelően történjen, és azt ne lehessen megkerülni. A Bevezető útmutató később az 5.7 menüpontból indítható el. C. A. Oldalszám D. Itt láthatja, hogy meddig jutott el a Bevezető útmutatóban. A következők szerint lapozhat a Bevezető útmutatóban: 1. Forgassa addig a Kontroll gombot, amíg a bal felső sarokban (az oldalszámnál lévő) egyik nyilat jelöli. 2. A Bevezető útmutatóban az oldalak közötti ugráshoz nyomja meg az OK gombot. B. Menü megnevezése és száma Olvassa el, hogy a Bevezető útmutató ezen oldala a vezérlőrendszer melyik menüjéhez tartozik. A zárójeln megadott számok a vezérlőrendszer menüszámára utalnak. Ha töbt kíván megtudni az érintett menükről, olvassa el az almenüket vagy a telepítési útmutatót itt:37. C. Opció / állítás Itt végezheti el a rendszer állítását. D. Súgó menü A legtöbb menün szerepel egy szimbólum, mely azt jelzi, hogy a menühöz magyarázatok is elérhetők. A súgó szövegének eléréséhez: 1. A súgó szimbólum választásához használja a kontroll gombot. 2. Nyomja meg az OK gombot. A súgó szövege gyakran több oldalon keresztül folytatódik, melyek között a kontroll gombbal tud lapozni. Fejezet 6 Üzem helyezés és állítás 29

32 Utóállítás és légtelenítés A szivattyú állítása, automatikus üzemmód Talajköri oldal A talajköri rendszern a megfelelő térfogatáram biztosításához kell állítani a talajköri keringtetőszivattyú helyes fordulatszámát. A hőszivattyúhoz automatikus vezérlésű talajköri keringtetőszivattyú tartozik. Az automatikus vezérlés akkor lép működés, amikor a kompresszor üzemel és automatikusan állítja a talajköri keringtetőszivattyú fordulatszámát, hogy meglegyen az optimális különbség az előremenő és visszatérő hőmérsékletek között. Passzív hűtéshez a talajköri keringtetőszivattyúnak az menün állított fordulatszámon kell üzemelnie. Fűtőközeg oldal A fűtés-hűtési rendszern a megfelelő térfogatáram biztosításához kell állítani a fűtési keringtetőszivattyú helyes fordulatszámát. A hőszivattyúhoz automatikus vezérlésű fűtési keringtetőszivattyú tartozik. Az automatikus vezérlés akkor lép működés, amikor a kompresszor üzemel és automatikusan állítja a fűtési keringtetőszivattyú fordulatszámát az aktuális üzemmódban, hogy meglegyen az optimális különbség a fűtési előremenő és visszatérő hőmérsékletek között. Fűtési üzemmódban ehelyett a állított méretezési külső hőmérséketet (MKH) és az menün található hőmérséklet különbséget alkalmazzák. Amennyin szükséges, a keringtetőszivattyú maximális fordulatszáma az menün korlátozható. Szivattyú állítás, kézi üzemmód Talajköri oldal A talajköri rendszern a megfelelő térfogatáram biztosításához kell állítani a talajköri keringtetőszivattyú helyes fordulatszámát. A hőszivattyúhoz automatikus vezérlésű talajköri keringtetőszivattyú tartozik, de ha manuális fordulatszám szükséges, azt a következő információk és jelleggörbék szerint kell állítani. Kézi üzemmódhoz az "auto"-t az menün kell kapcsolni. Megfelelő térfogatáram esetén a menő (BT11) és a jövő (BT10) talajköri folyadék hőmérséklet között 2 5 C különbségnek kell lennie a rendszer egyensúlyi állapotában (5 perccel a kompresszor indulása után). Ellenőrizze ezeket a hőmérsékleteket a 3.1 "szervíz információk" menün és módosítsa a talajköri keringtetőszivattyú (GP2) fordulatszámát úgy, hogy a hőmérsékletkülönbség megfelelő legyen. A nagy különbség alacsony, a s különbség túl nagy térfogatáramot jelent. Az alábbi ábráról olvashatja le a talajköri keringtetőszivattyú megfelelő fordulatszámát kézi üzemmód során. P F kw Tillgängligt tryck Eleffekt Rendelkezésre álló nyomás, kpa Elektromos Tillgängligt tryck, teljesítmény, kpa / Eleffekt, W W P40% 40% P60% 60% P80% 80% P100% 100% 0 0,05 0,10 0,15 0,20 0,25 0,30 0,35 0,40 0,45 0,50 Térfogatára Flöde l/mp l/s F kw Tillgängligt tryck, kpa / Eleffekt, W P40% 40% P60% 60% P80% 80% P100% 100% 0 0,05 0,10 0,15 0,20 0,25 0,30 0,35 0,40 0,45 0,50 Flöde l/s 30 Fejezet 6 Üzem helyezés és állítás

33 F kw Tillgängligt tryck, kpa / Eleffekt, W P40% 40% P60% 60% P80% 80% P100% 100% 0 0,05 0,10 0,15 0,20 0,25 0,30 0,35 0,40 0,45 0,50 F kw Tillgängligt tryck, kpa Eleffekt, W P100% P90% Flöde l/s P70% P50% 90% 100% 70% 50% Flöde 0 0,10 0,20 0,30 0,40 0,50 0,60 l/s F kw Tillgängligt tryck, kpa Eleffekt, W P60% P100% P90% P80% P70% 60% 80% 70% 90% 100% Flöde 0 0,2 0,4 0,6 0,8 1 1,2 l/s F és 17 kw Tillgängligt tryck, kpa Eleffekt, W P60% P100% P80% 100% 60% 80% Flöde 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 l/s Fűtőközeg oldal A fűtési-hűtési rendszer megfelelő térfogatáramának állításához az eltérő üzemeltetési feltételeknek megfelően kell állítani a fűtési keringtetőszivattyú fordulatszámát. A hőszivattyúhoz automatikus vezérlésű fűtési keringtetőszivattyú tartozik, de ha manuális fordulatszám szükséges, azt a következő információk és jelleggörbék szerint kell állítani. Kézi üzemmódhoz az "auto"-t az menün kell kapcsolni. Különböző hőmérsékletkülönbség állítása szükséges eltérő funkciókhoz (fűtés: 5 10 C, melegvízkészítés: 8 10 C, medencefűtés: kb. 15 C) az előremenő (BT2) és a visszatérő fűtőközeg hőmérséklete között (BT3). Ellenőrizze ezeket a hőmérsékleteket a 3.1 "szervíz információk" menün és módosítsa a fűtési keringtető szivattyú (GP1) fordulatszámát úgy, hogy a hőmérsékletkülönbség megfelelő legyen. A nagy különbség alacsony, a s különbség túl nagy térfogatáramot jelent. Állítsa a talajköri keringtetőszivattyú fordulatszámát az menüpontban. Lásd 56. oldal. Az alábbi ábrákról olvashatja le a fűtési keringtetőszivattyú megfelelő fordulatszámát kézi üzemmód során. P F kw Tillgängligt tryck Eleffekt Tillgängligt tryck, kpa Eleffekt, W P100% P80% % 20 P60% 80% P40% 60% 10 40% Flöde 0 0 0,05 0,10 0,15 0,20 0,25 0,30 0,35 0,40 0,45 l/s F kw Tillgängligt tryck, kpa Eleffekt, W P100% P80% % 20 P60% 80% P40% 60% 10 40% Flöde 0 0 0,05 0,10 0,15 0,20 0,25 0,30 0,35 0,40 0,45 l/s Fejezet 6 Üzem helyezés és állítás 31

34 LEK F és 12 kw Tillgängligt tryck, kpa Eleffekt, W P100% 40 P80% 100% 30 P60% 80% 20 60% P40% 10 40% 0 Flöde 0 0,05 0,10 0,15 0,20 0,25 0,30 0,35 0,40 0,45 l/s F kw Tillgängligt tryck, kpa Eleffekt, W P100% % P80% 30 80% P60% 20 60% P40% 10 40% Flöde 0 0 0,05 0,10 0,15 0,20 0,25 0,30 0,35 0,40 l/s F és 17 kw Tillgängligt tryck, kpa Eleffekt, W Rendelkezésre álló nyomás, kpa Elektromos teljesítmény, W 90 P100% P80% % 80% 30 P60% 20 60% 40% 10 P40% Térfogatáram Flöde 0 0 0,05 0,10 0,15 0,20 0,25 0,30 0,35 0,40 0,45 0,50 l/mp l/s Újraállítás, légtelenítés, fűtőközeg oldal Üzem helyezést követően a fűtési rendszern még maradhat levegő, ezért további légtelenítésre lehet szükség. Ha a hőszivattyú vagy a fűtési-hűtési rendszer gurgulázó hangot ad, az egész rendszert légteleníteni kell. Újraállítás, légtelenítés, kollektor oldal Kiegyenlítő tartály Ellenőrizze a folyadékszintet a egyenlítő tartályban (CM2). Ha a folyadékszint lecsökkent, töltsön rá a rendszerre. 1. Zárja el a tartály alatti szelepet. 2. Vegye le a csatlakozót a tartály tetejéről. 2/3 3. Töltse fel talajköri folyadékkal, hogy a tartály kb. 2/3-ig legyen. 4. Helyezze vissza a csatlakozót a tartály tetejére. 5. Nyissa a tartály alatti szelepet. A nyomás azzal növelhető, hogy a fűtési keringtető szivattyú (GP2) működése közn elzárja a jövő fővezeték szelepét, miközn a tágulási tartály (CM2) nyitva van, így a folyadékszint lentebb kerül a tartályban. Tágulási tartály Ha zárt tágulási tartályt (CM3) használnak nyitott tartály helyett, ellenőrizni kell a rendszernyomást. Ha a nyomás alacsony, a rendszert újra fel kell tölteni. A helységhőmérséklet utólagos módosítása Ha a állított helységhőmérsékletet nem sikerül elérni, utólagos módosítás lehet szükséges. Hideg időjárás esetén Ha a helységhőmérséklet túl alacsony, növelje egy egységgel a "fűtési gör" meredekségét az menüpontban. Ha a helységhőmérséklet túl magas, csökkentse egy egységgel a "fűtési gör" meredekségét az menüpontban. LEK Meleg időjárás esetén Ha a helységhőmérséklet túl alacsony, növelje egy egységgel a "hőmérséklet" (fűtési gör eltolását) az 1.1 menüpontban. Ha a helységhőmérséklet túl magas, csökkentse egy egységgel a "hőmérséklet" (fűtési gör eltolását) az 1.1 menüpontban. 32 Fejezet 6 Üzem helyezés és állítás

35 7 Vezérlés - Bevezetés TFT kezelőfelület F Kapcsoló (SF1) A főkapcsoló három féle állásba kapcsolható: Be () Készenlét ( ) Tartalék üzemmód ( ) A tartalék üzemmód csak a hőszivattyú meghibásodása esetén használható. Ebn az üzemmódban a kompresszor nem üzemelhet és csak a épített villamos fűtőtét használható. A hőszivattyú jelzője sötét, az állapotjelző lámpa azonban sárgán világít. A B C D E Kijelző A jelzőn utasítások, állítások és az üzemeltetéssel kapcsolatos információk láthatók. A könnyen érthető jelző és menürendszer lehetővé teszi a különböző menük közötti navigációt, az egyszerű állítást vagy a kívánt információ megszerzését. Státusz LED A státus LED a hőszivattyú üzemállapotát mutatja. A LED: zöld fény esetén normál üzemállapot. sárga fény esetén tartalék üzemmód. vörös fény esetén üzemzavart jelez. OK gomb Az OK gomb segítségével: léphet almenük/nyugtázhatja a állításokat és opciókat. Vissza gomb A vissza gomb segítségével: léphet vissza az előző menü. elállhat olyan állításoktól, melyek nincsenek lenyugtázva. Kontroll tárcsa A kontroll tárcsa mindkét irányba körforgatható, segítségével: menüt válthat vagy egy menün adott állítási sorra navigálhat. növelheti/csökkentheti a választott paramétereket. lapozhat a többoldalas súgó oldalakon (pl. súgómenükn vagy a szerviz információk között). Fejezet 7 Vezérlés - Bevezetés 33

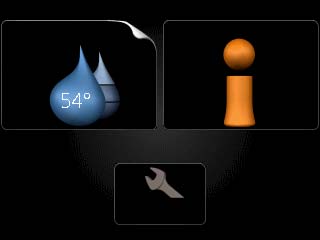

36 Menürendszer Amikor nyitja a hőszivattyú ajtaját, a négy főmenü látható a jelzőn, valamint bizonyos alapinformációk. Master 5. menü - SZERVÍZ Speciális állítások. Ezek a állítások a végfelhasználó számára nem elérhetők. A menü akkor válik láthatóvá, ha 7 másodpercig lenyomva tartja a Vissza gombot. Lásd oldal 53. Ez a menü szintén a slave hőszivattyú korlátozott menürendszerén állítható. A jelző szimbólumai Működés közn a következő szimbólumok jelennek meg a jelzőn. Szimbólum Leírás Slave MELEGVÍZ INFO Ez a szimbólum akkor jelenik meg az információ jele mellett, ha olyan információ van a 3.1 menüpontban, amelyet meg kell tentenie. Ez a két szimbólum azt jelzi, hogy a kompresszor vagy a egészítő fűtés le van tiltva a F1145-n. Ezek például attól függően vannak letiltva, hogy a 4.2 menüpontban melyik üzemmód van választva, a letiltás ütemezve van-e a menüpontban, vagy történt-e olyan riasztás, amely bármilyeket letiltja. A kompresszor letiltása. SZERVÍZ A egészítő fűtés letiltása. Ha a hőszivattyú slave-ként van állítva, egy korlátozott főmenü jelenik meg, mivel a rendszer állításainak többsége a mester hőszivattyúról adható meg. 1 menü - BELSŐ HŐMÉRSÉKLET A fűtés-hűtés állítása és ütemezése. Lásd oldal menü - MELEGVÍZ A melegvízkészítés állítása és ütemezése. Lásd oldal 45. Ez a menü csak akkor jelenik meg, ha a hőszivattyúhoz melegvíztároló csatlakozik. Ez a menü szintén a slave hőszivattyú korlátozott menürendszerén állítható. 3menü -INFO Hőmérsékletek és egyéb üzemi információk megjelenítése és hozzáférés a riasztási naplóhoz. Lásd oldal 47. Ez a menü szintén a slave hőszivattyú korlátozott menürendszerén állítható. A szimbólum akkor jelenik meg, ha a melegvíznél aktiválva van az extra melegvíz üzemmód. Ez a szimbólum a ventilátor aktuális fordulatszámát jelzi, ha a fordulatszám eltér a normál állítástól. NIBE FLM tartozék szükséges. A szimbólum azt jelzi, hogy a F1145-nek van-e kapcsolata a NIBE Uplink -val. Ez a szimbólum azt jelzi, hogy a szolárrendszer aktív-e. Tartozék szükséges. Ez a szimbólum azt jelzi, hogy a "vakáció program" aktiválva van-e a 4.7 menüpontban. 4 menü - HŐSZIVATTYÚ Az idő, dátum, nyelv, jelző, üzemmód stb. állítása. Lásd oldal Fejezet 7 Vezérlés - Bevezetés

37 Menüszám megjelölt almenü Név és menüszám főmenü Szimbólum főmenü Megjelölt főmenü Szimbólumok almenük Név almenük Állapot információ almenük Működés A kurzor mozgatásához forgassa el a kontroll tárcsát balra vagy jobbra. A megjelölt pozíció fényesebb és/vagy egy megnyitott fülön található. Menüválasztás A menürendszern való közlekedéshez válassza a főmenüt, majd nyomja meg az OK gombot. Egy új ablak nyílik meg almenükkel. Válassza valamelyik almenüt, majd nyomja meg az OK gombot. Érték állítása idő dátum nap hónap év idő & dátum óra 12 ó Opciók választása Megváltoztatandó értékek Érték megadásához: 1. A kontroll tárcsával jelölje meg a választandó értéket. 2. Nyomja meg az OK gombot. Az érték háttere zöldre vált, ami azt jelenti, hogy meg tudja változtatni az értéket. 3. Az érték növeléséhez forgassa a kontroll tárcsát jobbra, csökkentéséhez pedig balra. 4. A állított érték nyugtázásához nyomja meg az OK gombot. Módosításhoz és az eredeti értékhez való visszatéréshez nyomja meg a Vissza gombot. Egy opciós menün az aktuálisan választott opciót zöld pipa jelzi. Másik opció választásához: 1. Jelölje meg az alkalmazandó opciót. Valamelyik opció előre van választva (fehér). 2. A választott opció nyugtázásához nyomja meg az OK gombot. A választott opció előtt zöld pipa jelenik meg. Fejezet 7 Vezérlés - Bevezetés 35

38 Használja a virtuális billentyűzetet Súgó menü A legtöbb menün szerepel egy szimbólum, mely azt jelzi, hogy a menühöz magyarázatok is elérhetők. A súgó szövegének eléréséhez: 1. A súgó szimbólum választásához használja a kontroll gombot. 2. Nyomja meg az OK gombot. A súgó szövege gyakran több oldalon keresztül folytatódik, melyek között a kontroll gombbal tud lapozni. Egyes menükn, ahol szöveget kell írni, virtuális billentyűzet áll rendelkezésre. A menütől függően rendelkezésre áll másféle karakterkészleteket is, amelyeket a kontroll tárcsával választhat. A karaktertábla megváltoztatásához nyomja meg a Vissza gombot. Ha a menühöz csak egy karakterkészlet tartozik, a billentyűzet közvetlenül jelenik meg. Ha fejezte az írást, jelölje a "OK"-t és nyomja meg az OK gombot. Görgesse végig az ablakokat A menü több ablakból állhat. Az ablakok görgetéséhez forgassa el a kontroll tárcsát. Görgesse végig a Bevezető útmutató ablakait. 1. Forgassa addig a Kontroll gombot, amíg a bal felső sarokban (az oldalszámnál lévő) egyik nyilat jelöli. 2. A Bevezető útmutatóban a lépések közötti ugráshoz nyomja meg az OK gombot. 36 Fejezet 7 Vezérlés - Bevezetés

39 8 Vezérlés Menük 1 menü BELSŐ HŐMÉRSÉK- LET 1 - BELSŐ HŐMÉRSÉKLET hőmérséklet szellőztetés * Áttentés időprogram haladóknak fűtés hűtés * szellőztetés * fűtési gör külső szabályozó egységek min. előremenő vízhőfok szobai érzékelő állításai hűtési állítások * szellőztetési idő * egydi gör egyedi offszet éjszakai hűtés * Tartozékok szükségesek. Almenük A menühöz BELSŐ HŐMÉRSÉKLET több almenü tartozik. Az érintett menüvel kapcsolatban állapot információ található a jelzőn a menüktől jobbra. hőmérséklet A hőmérséklet állítása a hűtési-fűtési rendszern. Az állapot információ a hűtési-fűtési rendszer állított értékeit mutatja. szellőztetés A ventilátor-fordulatszám állítása. Az állapot információ megmutatja a választott állítást. Ez a menü csak akkor jelenik meg, ha szellőztető modul van csatlakoztatva (tartozék). időprogram A fűtés, a hűtés és a szellőztetés ütemezése. Az "set" állapot információ akkor jelenik meg, ha állítja az időprogramot, de az nem aktív, a "vakáció program" akkor jelenik meg, ha a vakációs időprogram az időprogrammal együtt aktív (a vakáció funkció elsőbbséget élvez), az "aktív" akkor jelenik meg, ha az időprogram bármely része aktív, egyébként ez látható: "". haladóknak A fűtési gör állítása, a külső kontaktussal való módósítás, a minimális előremenő hőmérséklet, a szobai érzékelő és hűtési funkció. 1.1 menü - hőmérséklet Ha a ház több fűtési-hűtési rendszerrel rendelkezik, ezt a jezőn az egyes rendszerekhez tartozó hőmérő jelzi. Ha a hőszivattyúhoz hűtési tartozék vagy integrált hűtési funkció tartozik, ezt a jelzőn külön fül jelzi. A hőmérséklet állítása (telepített és aktivált szobai érzékelőkkel): Beállítási tartomány: 5-30 C Alapértelmezett érték: 20 A jelzőn az érték C-ban megadott értékként jelenik meg, ha a fűtési rendszert egy szobai érzékelő szabályozza. A helységhőmérséklet módosításához használja a kontroll tárcsát, hogy a jelzőn állítsa a kívánt hőmsékletet. Az OK gomb megnyomásával nyugtázza az új állítást. Az új hőmérséklet a jelzőn, a szimbólum jobb oldalán látható. Hőmérséklet állítása (aktivált szobai érzékelők nélkül): Beállítási tartomány: Alapértelmezett érték: 0 A jelzőn a fűtéshez állított értékek láthatók (a gör eltolása). A lső hőmérséklet növeléséhez vagy csökkentéséhez növelje vagy csökkentse a jelzőn látható értéket. Az új érték állításához használja a Kontroll tárcsát. Az OK gomb megnyomásával nyugtázza az új állítást. A fűtőrendezés jellegétől függ, hogy a lső hőmérséklet 1 C-kal való megváltoztatásához ezt az értéket hány egységgel kell megváltoztatni. Egy egységnyi általában elég, de egyes esetekn több egységnyi módosítás is szükséges lehet. A kívánt érték állítása. Az új érték a jelzőn, a szimbólum jobb oldalán látható. A radiátorok vagy a padlófűtés termosztátjai akadályozhatják a helységhőmérséklet emelkedését. Teljesen nyissa a termosztátokat azon helységek vételével, ahol alacsonyabb hőmérséklet szükséges, pl. a hálószobákban. Fejezet 8 Vezérlés Menük 37

40 TIPP Várjon 24 órát az új állítások után, hogy a helységhőmérséklet stabilizálódhasson. Hideg időjárás esetén, ha a helységhőmérséklet túl alacsony, az menüpontban növelje egy egységgel a gör meredekségét. Hideg időjárás esetén, ha a helységhőmérséklet túl magas, az menüpontban csökkentse egy egységgel a gör meredekségét. Meleg időjárás esetén, ha a helységhőmérséklet túl alacsony, az 1.1 menüpontban növelje egy egységgel a gör meredekségét. Ha odant meleg van és a helységhőmérséklet túl magas, az 1.1 menüpontban csökkentse egy egységgel a gör meredekségét. 1.2 menü - szellőztetés (tartozék szükséges) Beállítási tartomány: normál és 1. fokozat-4 Alapértelmezett érték: normál Az épület szellőztetésének intenzitása átmenetileg itt csökkenthető vagy növelhető. Amikor választotta az új fordulatszámot, elindul egy visszaszámláló. A választott idő lejárta után a ventilátor fordulatszáma visszaáll a normál értékre. Ha szükséges, különböző visszaszámlálási idők adhatók meg az menüpontban. A ventilátor fordulatszáma zárójeln (százalékban) van megadva minden fordulatszám után. TIPP Ha hosszabb visszaszámlálási idők szükségesek, használja a vakáció vagy az időzítés funkciót. 1.3 menü - időprogram A időprogram menün a fűtés/hűtés (fűtés/hűtés/szellőztetés) minden munkanapra időprogramozható. A 4.7 menüpontban időprogramként (vakáció) hosszabb időszak is programozható menü - fűtés Az épület lső hőmérsékletének növelése vagy csökkentése előre programozható napi legfeljebb három időszakra. Telepített és aktivált szobai érzékelő esetén a kívánt helységhőmérséklet ( C) megadható az adott időszakra. Aktivált szobai érzékelő nélkül a kívánt módosítás adható meg (állítás az 1.1 menüpontban). A helységhőmérséklet egy fokkal való módosításához egy egységnyi általában elég, de egyes esetekn több egységnyi módosítás is szükséges lehet. Időprogram: Itt választható a módosítandó időprogram. Aktiválva: Itt aktiválható a választott időszakra vonatkozó időprogram. A állított időket a deaktiválás nem érinti. Rendszer: Itt választható, hogy az időprogram melyik fűtési-hűtési rendszerre vonatkozzon. Ez a lehetőség csak akkor látható, ha egynél több fűtési-hűtési rendszer van jelen. Nap: Itt választható, hogy az időprogram a hét mely napjára vagy napjaira vonatkozzon. Egy adott napra vonatkozó program törléséhez nullázza le az adott napra vonatkozó állítást úgy, hogy a kezdő idővel azonos záró időt ad meg. Ha az "összes" sort használja, az időszakon lül minden napra ezeket az időket kell megadni. Időszak: Itt választhatja a választott napra vonatkozó kezdő és záró időt. Módosítás: Itt adható meg, hogy a fűtési görbét mennyivel kell eltolni az 1.1 menün állítotthoz képest. Ha telepítve van a szobai érzékelő, a kívánt helységhőmérséklet C-ban adható meg. Ütközés: Ha két állítás ütközik egymással, egy piros feláltójel látható. TIPP Ha a hét minden napján hasonló időprogramot kíván állítani, kezdje az "összes" választásával, majd a módosítsa a kívánt napokat. Ha a záró időpont a kezdő időpontnál korábbra van állítva, az időszak éjfél utánra nyúlik. Az időprogramozás mindig azon a napon kezdődik, amelyre a kezdő időt állítja. A lső hőmérséklet megváltozásához hosszabb időre lehet szükség. Padlófűtés esetén például a rövid időszakok nem eredményeznek észrevehető változást a helységhőmérsékletn. 38 Fejezet 8 Vezérlés Menük

41 1.3.2 menü - hűtés (tartozék szükséges) Itt programozható, hogy a lakás hűtése mikor engedélyezett legfeljebb napi két különböző időszakban. Időprogram: Itt választható a módosítandó időprogram. Aktiválva: Itt aktiválható a választott időszakra vonatkozó időprogram. A állított időket a deaktiválás nem érinti. Nap: Itt választható, hogy az időprogram a hét mely napjára vagy napjaira vonatkozzon. Egy adott napra vonatkozó program törléséhez nullázza le az adott napra vonatkozó állítást úgy, hogy a kezdő idővel azonos záró időt ad meg. Ha az "összes" sort használja, az időszakon lül minden napra ezeket az időket kell megadni. Időszak: Itt választhatja a választott napra vonatkozó kezdő és záró időt. Módosítás: Itt állítható, hogy az időprogramban megengedett-e a hűtés. Ütközés: Ha két állítás ütközik egymással, egy piros feláltójel látható. TIPP Ha a hét minden napján hasonló időprogramot kíván állítani, kezdje az "összes" választásával, majd a módosítsa a kívánt napokat. Ha a záró időpont a kezdő időpontnál korábbra van állítva, az időszak éjfél utánra nyúlik. Az időprogramozás mindig azon a napon kezdődik, amelyre a kezdő időt állítja. Időprogram: Itt választható a módosítandó időprogram. Aktiválva: Itt aktiválható a választott időszakra vonatkozó időprogram. A állított időket a deaktiválás nem érinti. Nap: Itt választható, hogy az időprogram a hét mely napjára vagy napjaira vonatkozzon. Egy adott napra vonatkozó program törléséhez nullázza le az adott napra vonatkozó állítást úgy, hogy a kezdő idővel azonos záró időt ad meg. Ha az "összes" sort használja, az időszakon lül minden napra ezeket az időket kell megadni. Időszak: Itt választhatja a választott napra vonatkozó kezdő és záró időt. Módosítás: Itt állítható a kívánt ventilátor-fordulatszám. Ütközés: Ha két állítás ütközik egymással, egy piros feláltójel látható. TIPP Ha a hét minden napján hasonló időprogramot kíván állítani, kezdje az "összes" választásával, majd a módosítsa a kívánt napokat. Ha a záró időpont a kezdő időpontnál korábbra van állítva, az időszak éjfél utánra nyúlik. Az időprogramozás mindig azon a napon kezdődik, amelyre a kezdő időt állítja. Hosszabb időszakra programozott jelentősebb változtatás változás kedvezőtlen lső környezetet és romló gazdaságosságot eredményezhet menü - szellőztetés (tartozék szükséges) Az épületszellőztetés intenzitásának növelése vagy csökkentése itt ütemezhető napi legfeljebb két időszakra. 1.9 menü - haladóknak A haladóknak menü narancsszínű szöveget tartalmaz és a szakképzett felhasználók rendelkezésére áll. Ennek a menünek több almenüje van. fűtési gör A fűtési gör meredekségének állítása külső szabályozó egységek A fűtési gör eltolásának állítása, ha külső kontaktus van csatlakoztatva. Fejezet 8 Vezérlés Menük 39

42 min. előremenő vízhőfok A minimális megengedett előremenő hőmérséklet állítása. szobai érzékelő állításai A szobai érzékelővel kapcsolatos állítások. hűtési állítások Hűtési állítások. szellőztetési idő A ventilátor visszaszámlálás állítása az átmeneti ventilátor-fordulatszám módosítása esetén. egydi gör Egyedi fűtési gör állítása. egyedi offszet A fűtési gör eltolásának állítása konkrét külső hőmérséklet esetén. éjszakai hűtés Az éjszakai hűtés állítása menü - fűtési gör A fűtési gör meredeksége azt jelzi, hogy milyen mértékn fog növekedni/csökkenni a fűtési vízhőmérséklet, a külső hőmérséklet változása esetén. Meredekebb gör magasabb fűtési előremenő vízhőmérsékletet jelent adott külső hőmérséklet mellett. Az optimális gör függ az adott hely éghajlatától, hogy a házban radiátoros vagy padlófűtés van-e, és milyen jól szigetelt a ház. A fűtési gör állítása a fűtési rendszer telepítésekor történik, később azonban szükség lehet módosítására. Ezután a fűtési gör nem igényel további módosítást. A lső hőmérséklet finomállítása esetén a fűtési görbét felfelé vagy lefelé kell eltolni, amit az 1.1 menüpontban lehet végrehajtanihőmérséklet. A gör eltolása C 70 Förskjuten värmekurva fűtési gör Beállítási tartomány: 0-15 Alapértelmezett érték: 9 A fűtési gör menün megtenthető a házra vonatkozó úgy nevezett fűtési gör. A fűtési gör rendeltetése, hogy a külső hőmérséklettől függetlenül egyenletes lső hőmérsékletet és ezáltal energiatakarékos működést biztosítson. A hőszivattyú vezérlése e fűtési gör alapján határozza meg a fűtőrendszern a víz hőmérsékletét, az előremenő vízhőmérsékletet és ennél fogva a lső hőmérsékletet. Kiválaszthatja a fűtési görbét és itt leolvashatja, hogy az előremenő vízhőmérséklet miként változik a különböző külső hőmérsékletek esetén. Gör meredekség C 70 Brantare kurvlutning C UTETEMPERATUR C UTETEMPERATUR A fűtési gör eltolása azt jelenti, hogy a fűtési vízhőmérséklet változása azonos a külső hőmérséklettel, pl. a gör eltolása +2 egységgel 5 C-kal melegebb fűtési vízhőmérsékletet eredményez az eredeti fűtési görbéhez képest. Előremenő hőmérséklet maximális és minimális értékek C Maximivärde Minimivärde C UTETEMPERATUR Mivel az előremenő vízhőmérséklet nem lehet magasabb vagy alacsonyabb, mint a állított maximális vagy minimális érték, a fűtési gör e hőmérsékletek mellett ellaposodik. 40 Fejezet 8 Vezérlés Menük

43 Padlófűtési rendszereket általában max előremenő hőm. 35és45 Cközöttiértékreállítják. A megengedett legmagasabb fűtési vízhőmérsékletet padlófűtés esetén a padló szállítója/telepítője meghatározhatja. A fűtési gör végén lévő szám a gör meredekségét jelöli. A hőmérő melletti szám adja meg a gör eltolását. Az új érték állításához használja a Kontroll tárcsát. Az OK gomb megnyomásával nyugtázza az új állítást. A 0 gör az menüpontban létrehozott saját fűtési gör. További, eltérő (meredekségű) fűtési gör választásához: MEGJEGYZÉS Ha csak egy fűtési rendszerrel rendelkezik, a görge száma már akkor megjelenik, amikor a menüablak megnyílik. 1. Válassza azt a rendszert (ha egynél több van), amelynek a fűtési görbéjét módosítani kívánja. 2. Amikor megerősíti a rendszerválasztást, megjelenik a fűtési gör száma. 3. A állítási módba való lépéshez nyomja meg az OK gombot. 4. Válasszon új fűtési görbét. A fűtési görbék 0-tól 15-ig vannak számozva; minél nagyobb a szám, annál meredekebb a gör és annál magasabb a fűtővíz hőmérséklete. A 0 fűtési gör azt jelenti, hogy a egydi gör (az menü) van használva. 5. A állítási módból való lépéshez nyomja meg az OK gombot. A fűtési gör leolvasásához: 1. Forgassa el a kontroll tárcsát, hogy a tengelyen a külső hőmérséklet mutató gyűrűt jelölje meg. 2. Nyomja meg az OK gombot. 3. Kövesse a szürke vonalat a fűtési görbéig majd onnan balra, hogy leolvassa a választott külső hőmérséklet melletti fűtési hőmérséklet értékét. 4. Most a kontroll tárcsa jobbra vagy balra fordításával választhatja a különböző külső hőmérsékletekhez tartozó értékeket és leolvashatja a megfelelő előremenő hőmérsékletet. 5. A leolvasási üzemmódból való lépéshez nyomja meg az OK vagy a vissza gombot. TIPP Várjon 24 órát az új állítások után, hogy a helységhőmérséklet stabilizálódhasson. Hideg időjárás esetén, ha a helységhőmérséklet túl alacsony, növelje egy egységgel a gör meredekségét. Hideg időjárás esetén, ha a helységhőmérséklet túl magas, csökkentse egy egységgel a gör meredekségét. Meleg időjárás esetén, ha a helységhőmérséklet túl alacsony, növelje egy egységgel a gör eltolását. Meleg időjárás esetén, ha a helységhőmérséklet túl magas, csökkentse egy egységgel a gör eltolását menü - külső szabályozó egységek fűt-hűt. rendsz. Beállítási tartomány: vagy a kívánt helységhőmérséklet, ha szobai érzékelő telepítve van. Alapértelmezett érték: 0 Külső kontaktus, például helységtermosztát vagy időkapcsoló csatlakoztatásával a helységhőmérséklet átmenetileg vagy szakaszosan növelhető vagy csökkenthető. A kontaktus kapcsolása esetén a fűtési gör eltolása a menün választott egységek számával módosul. Telepített és aktivált szobai érzékelő esetén a kívánt helységhőmérséklet ( C) megadható. Egynél több fűtési-hűtési rendszer esetén a állítások külön-külön végezhetők el minden egyes rendszern menü - min. előremenő vízhőfok fűt-hűt. rendsz. Beállítási tartomány: 5-70 C Alapértelmezett érték: 20 C Állítsa a fűtési-hűtési rendszer legalacsonyabb fűtési vízhőmérsékletet. Ez azt jelenti, hogy a F1145 az itt állítottnál alacsonyabb cél hőmérséklettel soha nem számol. Egynél több fűtési-hűtési rendszer esetén a állítások külön-külön végezhetők el minden egyes rendszern. TIPP Az érték megnövelhető, ha például olyan pincéje van, amelyet mindig fűteni akar, még nyáron is. Az értéket a "fűtés leállítása" menün "auto mód állításai" is növelheti. Fejezet 8 Vezérlés Menük 41

44 1.9.4 menü - szobai érzékelő állításai érzékenységi faktor Beállítási tartomány: 0,0-6,0 Alapértelmezett érték: 2,0 Itt aktiválhatók a helységhőmérsékletet szabályozó szobai érzékelők. Beállíthat egy olyan tényezőt is, amely meghatározza, hogy az aktuális és a állított lső hőmérséklet közötti különbség milyen mértékn folyásolja a fűtési vízhőmérsékletet. A magasabb érték nagyobb változást eredményez a fűtési gör állított eltolásában. Ha több fűtési-hűtési rendszer van telepítve, a fenti állítások elvégezhetők az érintett rendszerekn menü - hűtési állítások (tartozék szükséges) min. hűtési hőfok Beállítási tartomány: 5-30 C Alapértelmezett érték: 17 hűtési előremenő +20 C-nál Beállítási tartomány: 5-30 C Alapértelmezett érték: 20 hűtési előremenő +40 C-nál Beállítási tartomány: 5-30 C Alapértelmezett érték: 20 áll. pt ért., hűt./fűt. érz. Beállítási tartomány: 5-40 C Alapértelmezett érték: 21 fűtés túlhűléskor Beállítási tartomány: 0,5-10,0 C Alapértelmezett érték: 1,0 hűtés túlmelegedésko Beállítási tartomány: 0,5-10,0 C Alapértelmezett érték: 1,0 passzív hűtés indítása Beállítási tartomány: Alapértelmezett érték: 30 aktív hűtés indítása Beállítási tartomány: Alapértelmezett érték: 90 fűtés/hűtés átv. idő Beállítási tartomány: 0-48 h Alapértelmezett érték: 2 keverőszelep imp. idő. Beállítási tartomány: 0,1 10,0 Alapértelmezett érték: 1,0 keverőszelep imp. gyak. Beállítási tartomány: s Alapértelmezett értékek: 30 s Az év melegebb időszakaiban a F1145-val hűtheti az házát. min. hűtési hőfok Hűtési üzemmódban állítsa a fűtési-hűtési rendszer megengedett legalacsonyabb előremenő vízhőmérsékletet. Ez azt jelenti, hogy az F1145 az itt állítottnál alacsonyabb cél hőmérséklettel soha nem számol. hűtési előremenő +20 C-nál Állítsa a kívánt hűtési előremenő vízhőmérsékletet +20 C külső hőmérséklet esetén. Az F1145 megpróbálja az adott hőfokot elérni vagy minél jobban megközelíteni. hűtési előremenő +40 C-nál Állítsa a kívánt hűtési előremenő vízhőmérsékletet +40 C külső hőmérséklet esetén. Az F1145 megpróbálja az adott hőfokot elérni vagy minél jobban megközelíteni. 2. rend. használata hűtésre - 4. rend. használata hűtésre Ez a állítási lehetőség csak akkor jelenik meg, ha az menün az "passzív/aktív hűtés 2-csöves" vagy "2-csöves passzív hűtés" van aktiválva. Itt választhatja, hogy a 2-4 fűtési-hűtési rendszert hűtési üzemmódban kívánja használni (ha egynél több van). E funció aktiválása esetén minden egyes fűtésihűtési rendszern állíthatja az "hűtési előremenő +20 C-nál"-t és a "hűtési előremenő +40 C-nál"-t a funkció aktiválása esetén. szobaérzékelő haszn. Itt állíthatja, ha hűtési üzemmódban helységhőmérséklet érzékelőket használnak. 42 Fejezet 8 Vezérlés Menük

45 áll. pt ért., hűt./fűt. érz. Ez a állítási lehetőség csak akkor jelenik meg, hogy az (BT74) hűtés/fűtés érzékelőket telepítettek és a F1145-ban aktiválták azokat. Itt állíthatja, hogy a F1145 milyen lső hőmérséklet esetén áll át fűtési üzemmódról hűtési üzemmódra. fűtés túlhűléskor Ez a állítási lehetőség csak akkor jelenik meg, ha a helységhőmérséklet érzékelő össze van kötve az F1145-tel, és aktiválva van. Itt adhatja meg, hogy a helységhőmérséklet mennyivel csökkenhet állított hőmérséklet alá, mielőtt az F1145 fűtési üzemmódra kapcsolna. passzív hűtés indítása Ez a állítási lehetőség csak akkor jelenik meg, ha az menün a "passzív/aktív hűtés" van aktiválva. Itt állíthatja, hogy a passzív hűtés mikor kapcsoljon. A fokperc számláló a ház aktuális fűtési igényének a fokmérője és meghatározza, hogy a kompresszor, a hűtés, illetve a egészítő fűtés mikor kapcsol /áll le. aktív hűtés indítása Ez a állítási lehetőség csak akkor jelenik meg, ha az menün a "passzív/aktív hűtés" van aktiválva. Itt állíthatja, hogy az aktív hűtés mikor kapcsoljon. A fokperc számláló a ház aktuális fűtési igényének a fokmérője és meghatározza, hogy a kompresszor, a hűtés, illetve a egészítő fűtés mikor kapcsol /áll le. hűtés túlmelegedésko Ez a állítási lehetőség csak akkor jelenik meg, ha a helységhőmérséklet érzékelő össze van kötve az F1145-tel, és aktiválva van. keverősz. zárása hűtéskor Ez a állítási lehetőség csak akkor jelenik meg, ha az menün a passzív hűtés van aktiválva. Ha a fűtési-hűtési rendszer bizonyos részei nem alkalmasak hűtésre, azokon páralecsapódás keletkezhet, amennyin mégis hidegvíz kering nnük. Ennek elkerülésére jelölje meg a "keverősz. zárása hűtéskor" funkciót, ami azt jelenti, hogy az extra fűtésihűtési rendszerek keverőszelepei lezárnak, amikor a hűtési üzemmód aktív. keverőszelep imp. idő. éskeverőszelep imp. gyak. Ez a állítási lehetőség csak akkor jelenik meg, ha az menün a passzív hűtés van aktiválva. Itt adható meg a keverőszelep jelhossza és jelgyakorisága menü - szellőztetési idő (tartozék szükséges) 1. fokozat-4 Beállítási tartomány: 1 99 h Alapértelmezett érték: 4 h Itt választhatja szellőztetés intenzitásának átmeneti változtatásához tartozó visszaszámlálási időt (1. fokozat-4) az 1.2 szellőztetés menün. A visszaszámlálási idő adja meg, hogy a szellőztetés intenzitása mennyi idő után áll vissza a normál szintre menü - egydi gör fűtési vízhőmérséklet Beállítási tartomány: 0 80 C Különleges követelmények esetén létrehozhatja a saját fűtési görbéjét, ha állítja a kívánt fűtési vízhőmérsékletet a különböző külső hőmérsékletekhez. Az menüpont 0 görbéjét kell választani, ha az itt létrehozott görbét akarja alkalmazni. Itt adhatja meg, hogy a helységhőmérséklet mennyivel nőhet a állított hőmérséklet fölé, mielőtt az F1145 hűtési üzemmódra kapcsolna. fűtés/hűtés átv. idő Itt állíthatja, hogy az F1145 mennyi ideig vár, mielőtt hűtési üzemmódból fűtési üzemmódba vált, vagy fordítva. Fejezet 8 Vezérlés Menük 43

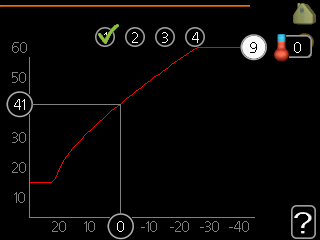

46 1.9.8 menü - egyedi offszet külső hőm. pont Beállítási tartomány: C Alapértelmezett érték: 0 C változtatás a görbén Beállítási tartomány: C Alapértelmezett érték: 0 C Itt választhatja a fűtési gör egy választott külső hőmérséklethez tartozó változását. A helységhőmérséklet egy fokkal való módosításához egy egységnyi általában elég, de egyes esetekn több egységnyi módosítás is szükséges lehet. A fűtési gör eltolása a választott külső hőm. pont ± 5 tartományát folyásolja. a megfelelő fűtési gör választása, hogy a helységhőmérsékletet állandónak érzékelje. TIPP Ha például -2 C-on hideg van a házban, a "külső hőm. pont"-t "-2"-ra kell állítani és a "változtatás a görbén"-t a kívánt helységhőmérséklet eléréséig kell növelni. Várjon 24 órát az új állítások után, hogy a helységhőmérséklet stabilizálódhasson menü - éjszakai hűtés (tartozék szükséges) ind. hőm. elsz. lev. Beállítási tartomány: C Alapértelmezett érték: 25 C min. diff. külső-elsz. Beállítási tartomány: 3 10 C Alapértelmezett érték: 6 C Itt aktiválható az éjszakai hűtés. Amikor a lső hőmérséklet magas és a külső hőmérséklet alacsony, átszellőztetéssel is megfelelő hűtőhatás érhető el. Ha az elszívott levegő és a külső levegő hőmérséklete közötti hőmérséklet különbség nagyobb, mint a állított érték ("min. diff. külső-elsz.") és a távozó levegő hőmérséklete magasabb, mint a állított érték ("ind. hőm. elsz. lev.") működtesse a szellőztetést 4. fordulatszámon, ameddig a feltételek valamelyike már nem teljesül. Az éjszakai hűtés csak akkor aktiválható, amikor a ház fűtése van kapcsolva. Ez a 4.2 menüpontban végezhető el. 44 Fejezet 8 Vezérlés Menük

47 2. menü MELEGVÍZ Áttentés 2 - MELEGVÍZ *, ** extra melegvíz komfort mód időprogram haladóknak tároló fertőtlenítése HMV cirkuláció * * Tartozék szükséges. ** Ez a menü a slave hőszivattyú korlátozott menürendszerén is állítható. Almenük Ez a menü csak akkor jelenik meg, ha a hőszivattyúhoz melegvíztároló csatlakozik. A menühöz MELEGVÍZ több almenü tartozik. Az érintett menüvel kapcsolatban állapot információ található a jelzőn a menüktől jobbra. extra melegvíz A melegvíz hőmérséklet átmeneti növelésének aktiválása. Az állapotinformáció "" jelzést mutat vagy azt, hogy az átmeneti hőmérsékletnövelés ideje meddig tart. komfort mód A melegvíz cirkuláció állítása. Az állapotinformáció megmutatja a választott üzemmódot: "gazdaságos", "normál" vagy "luxus". időprogram A melegvíz cirkuláció programozása. A "set" állapotinformáció azt mutatja meg, ha az időprogram bármely része aktív, a "vakáció program" megmutatja, ha a vakáció program folyamatban van (4.7 menüpont), egyébként ez látható: "". haladóknak A melegvíz hőmérséklet átmeneti növelésének állítása. 2.1 menü - extra melegvíz Beállítási tartomány: 3, 6 és 12 óra és üzemmód "" Alapértelmezett érték: "" Amikor a melegvíz iránti igény átmenetileg megnő, ez a menü használható a melegvíz hőmérsékletének extra módban történő, meghatározott ideig való növelésének választására. Ha a "luxus" mód van választva a 2.2 menüpontban, további hőmérsékletnövelés nem hajtható végre. A funkció azonnal aktiválható, amikor választja az időszakot és az OK gomb megnyomásával megerősíti azt. A választott állításhoz tartozó hátralévő idő jobbra látható. Amikor az idő lejár, az F1145 visszatér a 2.2. menüpontban állított üzemmódra. Válassza a "" állítást a következő kapcsolásához: extra melegvíz. 2.2 menü - komfort mód Beállítási tartomány: gazdaságos, normál, luxus Alapértelmezett érték: normál Az üzemmódokkal a melegvíztároló kívánt hőmérséklete választható. A magasabb hőmérséklet azt jelenti, hogy több melegvíz áll rendelkezésre. gazdaságos: Ez az üzemmód kevesebb melevizet eredményez, de gazdaságosabb üzemelést jelent. Ez az üzemmód sebb háztartásokban alkalmazható, ahol sebb a melegvíz iránti igény. normál: A normál üzemmód nagyobb mennyiségű melegvizet biztosít, és megfelelő a legtöbb háztartás számára. luxus: Az extra üzemmód biztosítja a lehető legnagyobb mennyiségű melegvizet. Ebn az üzemmódban a épített villamos fűtőtét is használható melegvíz készítésre, ami növelheti az üzemeltetési költségeket. 2.3 menü - időprogram A hőszivattyús melegvízkészítés üzemmódjának változtatásához napi két időprogram áll rendelkezésre. A programozás aktiválása/deaktiválása a "aktiválva" pipálásával/a pipa eltávolításával történik. A állított időket a deaktiválás nem érinti. Aktiválva Nap időprog.1 össz. hé ke sze csü pé szo vas aktiválva MELEGVÍZ IDŐPROGRAM 2.3 Időszak időprog.2 Időprogram normál Beállítás Ütközés Időprogram: Itt választható a módosítandó időprogram. Aktiválva: Itt aktiválható a választott időszakra vonatkozó időprogram. A állított időket a deaktiválás nem érinti. Fejezet 8 Vezérlés Menük 45

48 Nap: Itt választható, hogy az időprogram a hét mely napjára vagy napjaira vonatkozzon. Egy adott napra vonatkozó program törléséhez nullázza le az adott napra vonatkozó állítást úgy, hogy a kezdő idővel azonos záró időt ad meg. Ha az "összes" sort használja, az időszakon lül minden napra ezeket az időket kell megadni. Időszak: Itt választhatja a választott napra vonatkozó kezdő és záró időt. Módosítás: Itt állíthatja az időprogram alatt alkalmazandó cirkulációs üzemmód. Ütközés: Ha két állítás ütközik egymással, egy piros feláltójel látható. TIPP Ha a hét minden napján hasonló időprogramot kíván állítani, kezdje az "összes" választásával, majd a módosítsa a kívánt napokat. Ha a záró időpont a nap során a kezdő időpontnál korábbra van állítva, az időszak éjfél utánra nyúlik. Az időprogramozás mindig azon a napon kezdődik, amelyre a kezdő időt állítja menü - HMV cirkuláció (tartozék szükséges) üzemórák Beállítási tartomány: 1-60 perc Alapértelmezett érték: 60 perc állásidő Beállítási tartomány: 0-60 perc Alapértelmezett érték: 0 perc A melegvíz cirkulációt legfeljebb napi három időszakra állítsa. A megadott időszakokban a cirkulációs szivattyú a fenti állítások szerint üzemel. "üzemórák" határozza meg, hogy a melegvíz keringtető szivattyú alkalmanként mennyi ideig működjön. "állásidő" határozza meg, hogy a melegvíz keringtető szivattyú mennyi ideig álljon két működési ciklus között. 2.9 menü - haladóknak A haladóknak menü narancsszínű szöveget tartalmaz és a szakképzett felhasználók rendelkezésére áll. Ennek a menünek több almenüje van menü - tároló fertőtlenítése időszak Beállítási tartomány: 1-90 nap Alapértelmezett érték: 14 nap kezd.időp. Beállítási tartomány: 00:00-23:00 Alapértelmezett érték: 00:00 A baktériumok vízmelegítőn való szaporodásának megakadályozására a kompresszor és a épített villamos fűtőtét rendszeres időközönként, rövid időre felfűti (fertőtleníti) a melegvíztárolót. A felfűtések közötti idő itt állítható. Az idő 1 és 90 nap között állítható. A gyári állítás 14 nap, Vegye a pipát a "aktiválva" elől a funkció kapcsolásához. 46 Fejezet 8 Vezérlés Menük

49 3. menü INFO Áttentés 3 - INFO * szervíz információk * kompresszor info * eg. fűtés info * hibanapló * lső hőm. napló * Ez a menü a slave hőszivattyú korlátozott menürendszerén is állítható. Almenük Az INFO menühöz több almenü tartozik. Ezekn a menükn nem lehet állításokat végezni, csak üzemi információk olvashatók. Az érintett menüvel kapcsolatban állapotinformáció található a jelzőn a menüktől jobbra. szervíz információk Hőmérséklet értékeket és a telepítési állításokat mutatja. kompresszor info A hőszivattyú kompresszorának üzemóráit, azok indítási számát stb. mutatja. eg. fűtés info a egészítő fűtés üzemóráira stb. vonatkozó információt mutatja. hibanapló a legutolsó riasztást és a riasztás idején a hőszivattyúra vonatkozó információkat mutatja. lső hőm. napló lső átlaghőmérséklet heti bontásban az elmúlt évn. 3.1 menü - szervíz információk Információk a hőszivattyú tényleges üzemi állapotáról (pl. aktuális hőmérsékletek stb.). Módosítások nem hajthatók végre. Az információ több oldalt foglal el. Az oldalak görgetéséhez forgassa el a kontroll tárcsát. A QR kód az egyik oldalon jelenik meg. Ez a QR kód a sorozatszámot, a termék nevét és korlátozott üzemi adatokat jelez. Szimbólumok ebn a menün: Kompresszor Fűtés Kiegészítő fűtés Talajköri keringtetőszivattyú (kék) Hűtés Melegvíz Fűtési keringtető szivattyú (narancs) Medence 3.3 menü - eg. fűtés info Itt információt talál a egészítő fűtés állításairól, üzemi állapotáról és adatairól. Módosítások nem hajthatók végre. Az információ több oldalt foglal el. Az oldalak görgetéséhez forgassa el a kontroll tárcsát. 3.4 menü - hibanapló A hibakeresés megkönnyítése érdekén a riasztások következtekor a hőszivattyú aktuális üzemi paraméterei itt tárolódnak. Megtenthető a 10 legutolsó riasztásra vonatkozó információ. A risztás következtekor fennálló az üzemi állapot megtentéséhez jelölje a riasztást és nyomja meg az OK gombot. 3.5 menü - lső hőm. napló Itt megtentheti a lső átlaghőmérsékletet heti bontásban az elmúlt évn. A pontozott vonal az éves átlaghőmérsékletet jelzi. A külső átlaghőmérséklet csak akkor látható, ha szobai hőmérséklet érzékelő/távvezérlő telepítve van. Máskülönn, ha szellőztető modul (NIBE FLM) van telepítve, a távozó levegő hőmérséklete látható. Az átlaghőmérséklet leolvasása 1. Forgassa el a kontroll tárcsát, hogy a tengelyen a hét számát mutató gyűrűt jelölje meg. 2. Nyomja meg az OK gombot. 3. Kövesse a szürke vonalat a görbéig és onnan balra, hogy leolvassa a választott hétre vonatkozó átlagos lső hőmérséklet. 4. Most a kontroll tárcsa jobbra vagy balra forgatásával választhatja a különböző heteket és leolvashatja az adott hétre jellemző átlaghőmérsékletet. 5. A leolvasási üzemmódból való lépéshez nyomja meg az OK vagy a vissza gombot. Szellőztetés 3.2 menü - kompresszor info Itt információt talál a kompresszor üzemi állapotáról és adatairól. Módosítások nem hajthatók végre. Az információ több oldalt foglal el. Az oldalak görgetéséhez forgassa el a kontroll tárcsát. Fejezet 8 Vezérlés Menük 47

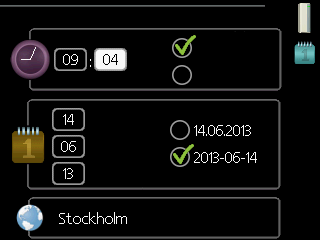

50 4. menü HŐSZIVATTYÚ Áttentés 4 - HŐSZIVATTYÚ plusz funkciók * medence * medence 2 * üzemmód saját ikonok idő & dátum nyelv vakáció program haladóknak internet sms * SG Ready f. prioritásai auto mód állításai fok-perc sz. állításai gyári értékek visszaállítása időpr. komp. blokk ni uplink tcp/ip ál proxy áll. * Tartozék szükséges. Almenük A menühöz HŐSZIVATTYÚ több almenü tartozik. Az érintett menüvel kapcsolatban állapot információ található a jelzőn a menüktől jobbra. plusz funkciók A fűtési rendszer bármely extra funkciójára vonatkozó állítások üzemmód A manuális vagy automatikus üzemmód aktiválása. Az állapot információ megmutatja a választott üzemmódot. saját ikonok A hőszivattyú jelzőjén látható ikonok állítása, amelyeknek zárt ajtó esetén kell megjelenniük a jelzőn. idő & dátum Az aktuális idő és dátum állítása. nyelv Itt választhatja a jelző nyelvét. Az állapot információ megmutatja a választott nyelvet. vakáció program A fűtés, a melegvíz és a szellőztetés vakációprogramja. Az "set" állapotinformáció akkor jelenik meg, ha állítja az időprogramozást, de az pillanatnyilag nem aktív; az "aktív" akkor jelenik meg, ha a vakációprogram bármely része aktív, máskülönn az " " látható. haladóknak A hőszivattyú üzemmódjának állítása. 4.1 menü - plusz funkciók A F1145-n telepített minden további funkció állítását az almenükn lehet elvégezni menü - medence 1 - medence 2 (tartozék szükséges) indulási hőm. Beállítási tartomány: 5,0-80,0 C Alapértelmezett érték: 22,0 C leállási hőm. Beállítási tartomány: 5,0-80,0 C Alapértelmezett érték: 24,0 C Válassza, hogy aktiválja-e a medencefűtés funkciót, milyen (kezdő és cél) hőmérséklet esetén üzemeljen a medencefűtés, és egyidejűleg hány kompresszor dolgozzon. Amikor a medence hőmérséklete a állított kezdő hőmérséklet alá esik, és nincs igény melegvízkészítésre vagy fűtésre, az F1145 fűti a medencét. Vegye a pipát a "aktiválva" elől a medencefűtés kapcsolásához. Kezdő hőmérsékletként nem adható meg olyan érték, amely magasabb, mint a cél hőmérséklet menü - internet Itt végezheti el az F1145 internet csatlakozásához szükséges állításokat. 48 Fejezet 8 Vezérlés Menük

51 MEGJEGYZÉS E funkciók működéséhez a hálózati kálnek csatlakoztatva kell lennie menü - ni uplink Itt kezelheti a rendezés csatlakozását a NIBE Uplink -hez ( és megtentheti a rendezéshez az interneten keresztül kapcsolódó felhasználókat. A kapcsolódó felhasználónak van felhasználói fiókja a NIBE Uplink -en, és rendelkezik engedéllyel, hogy vezérelje és/vagy ellenőrizze a rendezést. Új hálózati azonosító kérése Egyedi hálózati azonosítót kell kérni, ha a NIBE Uplink felhasználói fiókon keresztül a rendezéshez akar kapcsolódni. 1. Jelölje meg a "új hálózati azonosító kérése"-t és nyomja meg az OK gombot. 2. A rendezés a NIBE Uplink -kel kommunikál a hálózati azonosító létrehozása miatt. 3. Amikor a hálózati azonosító megérkezik, ebn a menün látható a "hálózati azonosító" alatt, mely 60 percig érvényes. Minden felhasználó lekapcsolása 1. Jelölje meg a "minden felh. kapcs."-t és nyomja meg az OK gombot. 2. A rendezés a NIBE Uplink -kel kommunikál, hogy az interneten keresztül minden kapcsolódó felhasználót leválasszon a rendezésről. MEGJEGYZÉS Az összes felhasználó leválasztása után egyik sem ellenőrizheti vagy vezérelheti a rendezést a NIBE Uplink -en keresztül anélkül, hogy új hálózati azonosítót ne kérjen menü - tcp/ip ál. Itt adhatja meg a rendezés TCP/IP állításait. Automatikus állítás (DHCP) 1. Pipálja : "automatikus". A rendezés DHCP-vel kapja meg a TCP/IP állításokat. 2. Jelölje meg a "jóváhagy"-t és nyomja meg az OK gombot. Kézi állítás 1. Vegye a pipát az "automatikus" elől, így hozzáférhet több állítási lehetőséghez. 2. Jelölje meg a "IP-cím"-t és nyomja meg az OK gombot. 3. Írja a helyes adatokat a virtális billentyűzeten. 4. Jelölje meg a "OK"-t és nyomja meg az OK gombot. 5. Ismételje meg az 1-3. lépést a következőknél: "net maszk", "átjáró" és "DNS". 6. Jelölje meg a "jóváhagy"-t és nyomja meg az OK gombot. Helyes TCP/IP-állítások nélkül a rendezés nem tud az internetre csatlakozni. Ha nem biztos az alkalmazandó állításokban, használja az automatikus üzemmódot vagy további információért forduljon a hálózat rendszergazdájához (vagy más szakemrhez). TIPP A menü megnyitása óta végrehajtott összes állítás visszaállítható, ha a "rezet"-t választja, majd nyomja meg az OK gombot menü - proxy áll. Itt adhatja meg a proxy állításait. A proxy állításokkal a rendezés és az internet közötti közbülső (proxy) szerver biztosítható csatlakozási információ. Ezeket a állításokat elsősorban akkor alkalmazzunk, ha a rendezés vállalati hálózaton keresztül csatlakozik az internethez. A rendezés támogatja a HTTP Basic és a HTTP Digest típusú proxy azonosítást. Ha nem biztos az alkalmazandó állításokban, használja az előre megadott állításokat vagy további információért forduljon a hálózat rendszergazdájához (vagy más szakemrhez). Beállítás " 1. Pipálja a "használjon proxy-t"-t, ha nem kíván proxyt használni. 2. Jelölje meg a "szerv."-t és nyomja meg az OK gombot. 3. Írja a helyes adatokat a virtális billentyűzeten. 4. Jelölje meg a "OK"-t és nyomja meg az OK gombot. 5. Ismételje meg az 1-3. lépést a következőknél: "port", "felh.név" és "jelszó". 6. Jelölje meg a "jóváhagy"-t és nyomja meg az OK gombot. TIPP A menü megnyitása óta végrehajtott összes állítás visszaállítható, ha a "rezet"-t választja, majd nyomja meg az OK gombot menü - sms (tartozék szükséges) Itt végezheti el az SMS 40 tartozék állítását. Adja meg azokat a mobilszámokat, amelyek a hőszivattyú állításait módosíthatják és állapotinformációkat kaphatnak. A mobilszámokban szerepelnie kell az országkódnak is, pl. +36 XXXXXXXX. Ha egy riasztás esetén SMS-n szeretne értesítést kapni, jelölje meg a telefonszámtól jobbra lévő négyzetet. MEGJEGYZÉS A megadott telefonszámoknak SMS fogadásra alkalmasnak kell lenni. Fejezet 8 Vezérlés Menük 49

52 4.1.5 menü - SG Ready Ez a funkció csak azokban az elektromos hálózatokban használható, amelyek támogatják az "SG Ready" szabványt (Németország). Itt végezheti el az "SG Ready" funkció állításait. hatás a helységhőmérsékletre Itt állíthatja, hogy az "SG Ready" aktiválása a helységhőmérsékletet is érintse. Az "SG Ready" olcsó üzemmódja mellett a lső hőmérséklet párhuzamos eltolása "+1"-gyel növekszik. Telepített és aktivált szobai érzékelő esetén a kívánt helységhőmérséklet 1 C-kal növekszik. Az "SG Ready" többletkapacitás üzemmódja mellett a lső hőmérséklet párhuzamos eltolása "+2"-vel növekszik. Telepített és aktivált szobai érzékelő esetén a kívánt helységhőmérséklet 2 C-kal növekszik. hatás a HMV-re Itt állíthatja, hogy az "SG Ready" aktiválása a melegvíz hőmérsékletét is érintse. Az "SG Ready" olcsó üzemmódja mellett a melegvíz cél hőmérsékletét a lehető legmagasabbra kell állítani csak a kompresszor működésével (épített villamos fűtőtét nem megengedett). Az "SG Ready" többletkapacitás üzemmódja esetén a melegviztermelést "luxus"-ra kell állítani (épített villamos fűtőtét nem megengedett). hatás a hűtésre (tartozék szükséges) Itt állíthatja, hogy az "SG Ready" aktiválása a helységhőmérsékletet is érintse hűtési üzemmódban. Az "SG Ready" olcsó üzemmódja és hűtési üzemmód mellett a lső hőmérséklet nem érintett. Az "SG Ready" többletkapacitás üzemmódja mellett és hűtési üzemmó esetén a lső hőmérséklet párhuzamos eltolása "-1"-vel csökken. Telepített és aktivált szobai érzékelő esetén a kívánt helységhőmérséklet 1 C-kal csökken. hatás a medence hőm-re (tartozék szükséges) Itt állíthatja, hogy az "SG Ready" aktiválása a medence hőmérsékletét is érintse. Az "SG Ready" olcsó üzemmódja mellett a kívánt medence hőmérséklet (induló és cél hőmérséklet) 1 C-kal növekszik. Az "SG Ready" többletkapacitás üzemmódja mellett a kívánt medence hőmérséklet (induló és cél hőmérséklet) 2 C-kal növekszik. MEGJEGYZÉS A funkciót két AUX menethez kell csatlakoztatni és az 5.4 menün kell aktiválni. 4.2 menü - üzemmód üzemmód Beállítási tartomány: auto, manuális, csak eg.fűt. Alapértelmezett érték: auto funkciók Beállítási tartomány: kompresszor, eg. fűtés, fűtés, hűtés A hőszivattyú alapvetően a következő üzemmódban üzemel:auto". Lehetőség van a hőszivattyú "csak eg.fűt." üzemmódba kapcsolására, de csak akkor, ha egészítő fűtést használnak, vagy "manuális" üzemmódba és lehet választani, hogy milyen funkciók engedélyezettek. A kívánt mód megjelölésével módosítsa az üzemmódot és nyomja meg az OK gombot. Egy üzemmód választása esetén jobb oldalon láthatóak a hőszivattyúban engedélyezett funkciók (áthúzva = nem megengedett) és a választható alternatívák. A kontrol tárcsa segítségével jelölje, hogy mely funkciókat engedélyez és melyeket nem, majd nyomja meg az OK gombot. Üzemmódauto Ebn az üzemmódban a hőszivattyú automatikusan választja az engedélyezett funkciókat. Üzemmódmanuális Ebn az üzemmódban választhatja az engedélyezett funkciókat. Kézi üzemmódban nem szüntetheti meg a "kompresszor" választását. Üzemmódcsak eg.fűt. Ebn az üzemmódban a kompresszor nem aktív és csak a egészítő fűtés működik. Ha a "csak eg.fűt." üzemmódot választja, a kompresszor letiltásra kerül és magasabb lesz az üzemeltetési költség. Funkciók "kompresszor" állítja elő a fűtést és a melegvizet az épület számára. Ha megszünteti a "kompresszor" jelölését, egy szimbólum jelenik meg a hőszivattyú képén a főmenün. Kézi üzemmódban nem szüntetheti meg a "kompresszor" választását. "eg. fűtés" segíti a kompresszort az épület fűtésén és/vagy a melegvíz készítésn, ha önmagában nem képes szolgálni az összes igényt. "fűtés" azt jelenti, hogy az épület fűtése aktív. Megszüntetheti a funkció választását, ha nem kívánja működtetni a fűtést. "hűtés" azt jelenti, hogy az épület hűtése aktív. Megszüntetheti a funkció választását, ha nem kívánja működtetni a hűtést. Ehhez a lehetőséghez hűtési tartozék telepítése szükséges, vagy a hőszivattyúnak épített hűtési funkcióval kell rendelkeznie. 50 Fejezet 8 Vezérlés Menük

53 Ha megszünteti a "eg. fűtés" választását, előfordulhat, hogy az épület fűtése nem lesz elégítő. 4.3 menü - saját ikonok Kiválaszthatja, hogy milyen ikonok legyenek láthatók, amikor az F1145 ajtaja zárva van. Legfeljebb 3 ikont választhat. Ha töbt választ, az elsőként választottak eltűnnek. Az ikonok választásuk sorrendjén jelennek meg. 4.4 menü - idő & dátum Itt állíthatja az időt, a dátumot és az időzónát. TIPP Ha a hőszivattyú csatlakozik a NIBE Uplink -hez, az idő és a dátum állítása automatikusan történik. A helyes idő választásához kell állítani az időzónát. 4.6 menü - nyelv Válassza, hogy milyen nyelven kívánja megjeleníteni az információkat. 4.7 menü - vakáció program A vakáció alatti energiafogyasztás csökkentése érdekén ütemezhető a fűtés és a melegvíz hőmérsékletének a csökkentése. Ha további funkciók is telepítve vannak, a hűtés, a szellőztetés, a medencefűtés és a napkollektor hűtés is ütemezhető. Telepített és aktivált szobai érzékelő esetén a kívánt helységhőmérséklet ( C) megadható az adott időszakra. Ez a állítás minden szobai érzékelővel rendelkező fűtési-hűtési rendszerre vonatkozik. Ha a szobai érzékelő nincs aktiválva, kell állítani a fűtési gör kívánt eltolását. Ez a állítás minden szobai érzékelővel nem rendelkező fűtési-hűtési rendszerre vonatkozik. A helységhőmérséklet egy fokkal való módosításához egy egységnyi általában elég, de egyes esetekn több egységnyi módosítás is szükséges lehet. A vakáció ütemezés a kezdő napon 00:00-kor indul, és a záró napon 23:59-kor ér véget. TIPP A vakáció állítást a hazatérése előtti napon fejezze, hogy a helységhőmérséklet és a melegvíz hőmérséklet időn visszaállhasson a szokásos szintre. TIPP Adja meg előre a vakáció állításokat és a komfortérzet megőrzése érdekén csak indulás előtt aktiválja. Ha a vákáció alatt kapcsolja a melegvíz előállítását, a " tároló fertőtlenítése" (a baktériumok szaporodásának megelőzését szolgáló időszakos hőmérsékletnövelés) ezen időszak alatt le lesz tiltva. "tároló fertőtlenítése" a vakáció állítással együtt állítható le. 4.9 menü - haladóknak A haladóknak menü narancsszínű szöveget tartalmaz és a szakképzett felhasználók rendelkezésére áll. Ennek a menünek több almenüje van menü - f. prioritásai f. prioritásai Beállítási tartomány: perc Alapértelmezett érték: 30 perc Itt válassza, hogy egyidejű fűtés/melegvíz/medencefűtési igények esetén mennyi üzemidő jut az egyes igények elégítésére. Amennyin csak egy igény jelentkezik, a hőszivattyú időkorlát nélkül ezzel az igénnyel foglalkozik. A jelzőn látható, hogy a hőszivattyú a ciklus mely részénél tart. 0 perc állításával az adott igény nem élvez elsőbbséget, azzal csak a többi igény elégítése után foglalkozik a rendezés menü - auto mód állításai hűtés kezdete Beállítási tartomány: C Alapértelmezett érték: 25 fűtés leállítása Beállítási tartomány: C Alapértelmezett értékek: 20 eg. fűt. leállítása Beállítási tartomány: C Alapértelmezett értékek: 15 átl. idő Beállítási tartomány: 0 48 h Alapértelmezett érték: 24 h "auto" üzemmód állításakor a hőszivattyú az átlagos külső hőmérséklet alapján dönti el, hogy kapcsolja vagy leállítsa a fűtést, illetve hogy használjon-e egészítő fűtést. Ha telepítva vannak a hűtéshez szükséges egészítők, vagy ha a hőszivattyúban integrálva van a hűtési funkció, választhatja a hűtést engedélyező külső hőmérsékletet. Ebn a menün a különböző üzemmódok engedélyezéséhez tartozó átlagos külső hőmérsékleteket adhatja meg. Fejezet 8 Vezérlés Menük 51

54 Beállítható az átlagolási időszak hossza (átl. idő) is. Ha a 0-t választja, az aktuális külső hőmérséklet lesz figyelem véve. A "eg. fűt. leállítása" nem állítható magasabb értékre, mint a "fűtés leállítása". Azokban a rendszerekn, ahol a fűtés és a hűtés egyazon csőhálózatot használ, a "fűtés leállítása" nem állítható magasabb értékre, mint a "hűtés kezdete" menü - fok-perc sz. állításai pilanatnyi érték Beállítási tartomány: kompresszor indítása Beállítási tartomány: Alapértelmezett érték: -60 diff. eg. fűtés indítása Beállítási tartomány: Alapértelmezett érték: 400 eg. fűt. fokozatai Beállítási tartomány: Alapértelmezett érték: 100 A fokperc számláló a ház aktuális fűtési igényének a fokmérője és meghatározza, hogy a kompresszor, illetve a egészítő fűtés mikor kapcsol /áll le. A ""kompresszor indítása esetén a magasabb állított érték több kompresszor indulást eredményez, ami csökkenti a kompresszor élettartamát. A túl alacsonyan megválasztott érték ingadozó lső hőmérsékleteket eredményezhet menü - gyári értékek visszaállítása A felhasználó rendelkezésére álló összes állítás (a speciális menükkel együtt) itt állítható vissza gyári értékre. A gyári értékek után a személyes állításokat, például a fűtési görbéket újból kell állítani menü - időpr. komp. blokk. A kompresszor használata napi két időszakban is tiltható. Ha a tiltás aktív, a főmenün megjelenik a hőszivattyú képén a releváns blokkolás jele. Időprogram: Itt választható a módosítandó időszak. Aktiválva: Itt aktiválható a választott időszakra vonatkozó időprogram. A állított időket a deaktiválás nem érinti. Nap: Itt választható, hogy az időprogram a hét mely napjára vagy napjaira vonatkozzon. Egy adott napra vonatkozó program törléséhez nullázza le az adott napra vonatkozó állítást úgy, hogy a kezdő idővel azonos záró időt ad meg. Ha az "összes" sort használja, az időszakon lül minden napra ezeket az időket kell megadni. Időszak: Itt választhatja a választott napra vonatkozó kezdő és záró időt. Letiltás: Itt választható a kívánt letiltás. Ütközés: Ha két állítás ütközik egymással, egy piros feláltójel látható. A kompresszor letiltása. A egészítő fűtés letiltása. TIPP Ha a hét minden napján hasonló időprogramot kíván állítani, kezdje az "összes" választásával, majd a módosítsa a kívánt napokat. Ha a záró időpont a kezdő időpontnál korábbra van állítva, az időszak éjfél utánra nyúlik. Az időprogramozás mindig azon a napon kezdődik, amelyre a kezdő időt állítja. A kompresszor hosszabb időre való letiltása romló komfortérzetet/működési gazdaságosságot eredményezhet. 52 Fejezet 8 Vezérlés Menük

55 5. menü SZERVÍZ Áttentés 5 - SZERVÍZ ** üzemi állítások ** h. melegvíz állítások * max előremenő hőm max előremenő h.különbség üzemzavar esetén elszívó vent.fok. * hőforrás korlátozás ** talajk. sziv. üzemmód ** T.ker.sziv. seb. ** hősziv. üzemmód ** fűtési sziv. sessége ** lső el. fűtőpatron fűt-hűt rendsz. áll heat pump testing rendszer állítások master/slave mód ** telepített slave-k vezérlési terv tartozékok perifériák állítása FLM * eg.fűt. keveréssel * extra zóna * szolár fűtés * többfokozatú eg. fűt. * /menetek ** gyári állítások reset ** tesztelési üzem ** vezető útmutató ** gyorsindítás ** padlószárító üzemmód naplózás áll. ** * Tartozék szükséges. ** Ez a menü a slave hőszivattyú korlátozott menürendszerén is állítható. A Szerviz menü való lépéshez 7 másodpercig tartsa lenyomva a Vissza gombot. Almenük A SZERVÍZ menü narancsszínű szöveget tartalmaz és azt tapasztalt felhasználók és szervíz technikusok használhatják. Ennek a menünek több almenüje van. Az érintett menüvel kapcsolatban állapotinformáció található a jelzőn a menüktől jobbra. üzemi állítások A hőszivattyú üzemi állításai. rendszer állítások A hőszivattyú rendszerállításai, a tartozékok aktiválása stb. perifériák állítása A különféle tartozékok üzemi állításai. /menetek Programozható - és menetek állítása az (AA3) menetek vezérlő kértyáján. gyári állítások reset Az összes állítás visszaállítása a gyári értékekre (leértve a felhasználó számára rendelkezésre álló állításokat is). tesztelési üzem A hőszivattyú különféle komponenseinek tesztüzemmódja. vezető útmutató A Bevezető útmutató kézi indítása, amely a hőszivattyú első kapcsolásakor jelenik meg. Fejezet 8 Vezérlés Menük 53

56 gyorsindítás A kompresszor gyorsindítása. MEGJEGYZÉS A szerviz menük nem megfelelő állításai a hőszivattyú károsodását eredményezheti. 5.1 menü üzemi állítások A hőszivattyú üzemi állításai az almenükből végezhetők el menü h. melegvíz állítások gazdaságos: Beállítási tartományalsó hőm. gazdaságos: 5 70 C Gyári állításalsó hőm. gazdaságos: 38 C Beállítási tartományfelső hőm. gazdaságos: 5 70 C Gyári állításfelső hőm. gazdaságos: 43 C normál: Beállítási tartományalsó hőm. normál: 5 70 C Gyári állításalsó hőm. normál: 45 C Beállítási tartományfelső hőm. normál: 5 70 C Gyári állításfelső hőm. normál: 50 C extra Beállítási tartományalsó hőm. lux: 5 70 C Gyári állításalsó hőm. lux: 47 C Beállítási tartományfelső hőm. lux: 5 70 C Gyári állításfelső hőm. lux: 52 C alsó hőm. fertőtlenítés Beállítási tartomány: C Alapértelmezett értékek: 55 C komp.fokozatok léptetése Beállítási tartomány: 0,5-4,0 C Alapértelmezett érték: 1 C Itt állíthatja a melegvíz induló és cél hőmérsékletét a 2.2 menüpontban választható különféle komfort fokozatokhoz, valamint a menün a fertőtlenítéshez a cél hőmérsékletet. Ha több kompresszor áll rendelekzésre, állítsa kapcsolás és a kapcsolás közötti különbséget a melegvízkészítés és a fix kondenzáció üzemn menü max előremenő hőm. fűt-hűt. rendsz. Beállítási tartomány: 5-70 C Alapértelmezett érték: 60 C Itt adja meg a fűtési rendszern megengedett legmagasabb fűtési előremenő vízhőmérsékletet. Ha a rendezéshez egynél több fűtési-hűtési rendszer csatlakozik, minden egyes alrendszerre meg lehet adni az egyedi maximális előremenő vízhőmérsékleteket. Padlófűtési rendszereket általában max előremenő hőm. 35és45 Cközöttiértékreállítják. A padló forgalmazójánál ellenőrizze a megengedett legmagasabb hőmérsékletet menü max előremenő h.különbség max diff kompresszor Beállítási tartomány: 1 25 C Alapértelmezett érték: 10 C max diff fűtőszáll Beállítási tartomány: 1 24 C Alapértelmezett érték: 7 C Itt állíthatja a számított és a tényleges előremenő hőmérséklet közötti maximális engedélyezett különbséget a kompresszor, illetve a eg. fűtési üzemmódban. max diff kompresszor Amikor az aktuális előremenő hőmérséklet a állított értékkel eltér a számított hőmérséklettől, a hőszivattyúnak a fokperc értéktől függetlenül le kell állnia. Ha a fűtési előremenő hőmérséklet a állított értékkel meghaladja a számított előremenőt, a fokperc értéket 0-ra állítja. A hőszivattyó kompresszora leáll, ha csak fűtési igény van. max diff fűtőszáll Ha a "eg. fűtés választja és aktiválja a 4.2 menüpontban és a fűtési vízhőmérséklet a állított értékkel meghaladja a számított értéket, a egészítő fűtés lekapcsol menü üzemzavar esetén Válassza, hogy a hőszivattyú riasztás esetén milyen formában jelezze azt Önnek. A különböző lehetőségek: a hőszivattyú nem készít melegvizet (gyári állítás) és/vagy csökkenti a helységhőmérsékletet. 54 Fejezet 8 Vezérlés Menük

57 Ha egyik jelzési mód sincs választva, riasztás esetén a rendszer energiafogyasztása megnőhet menü elszívó vent.fok. (tartozék szükséges) normál és 1. fokozat-4 Beállítási tartomány: % Itt rendelheti hozzá a ventilátor fordulatszámát az öt különböző választható intenzitáshoz. A helytelenül állított légmennyiség következtén károsodhat az épület szerkezete vagy nagyobb energiafelhasználást okozhat menü hőforrás korlátozás min talaj el. Beállítási tartomány: C Alapértelmezett érték: -8 C max talaj vissz. Beállítási tartomány: C Alapértelmezett érték: 20 C min talaj el. Állítsa, hogy a hőszivattyú alacsony talajköri előremenő hőmérséklet riasztása milyen hőmérséklet esetén aktiválódjon. Ha a "auto. rezet" van választva, a riasztás nyugtázódik, amikor a hőmérséklet 1 C-kal a állított érték fölé növekszik. max talaj vissz. Állítsa, hogy a hőszivattyú magas talajköri visszatérő hőmérséklet riasztása milyen hőmérséklet esetén aktiválódjon. Válassza a "riasztás aktív"-t a riasztás aktiválásához menü talajk. sziv. üzemmód üzemmód Beállítási tartomány: szakaszos, folyamatos, 10 nap folyamatos Alapértelmezett érték: szakaszos 10 nap folyamatos: Folyamatos üzem 10 napig. Ezután a szivattyú szakaszos üzemre vált. TIPP Telepítést követően alkalmazhatja a "10 nap folyamatos" üzemmódot a folyamatos keringetés érdekén, hogy a rendszer könnyebn légtelenedjen menü T.ker.sziv. seb. T.ker.sziv. seb. Beállítási tartomány: auto / manuális Alapértelmezett érték: auto Kézi állítás Beállítási tartomány: % Alapértelmezett értékek: 100 % Kézi állítás, passzív hűtés Beállítási tartomány: % Alapértelmezett értékek: 75 % Itt állíthatja a talajköri keringtetőszivattyú fordulatszámát. Válassza a "auto"-t, ha a talajköri keringtetőszivattyú fordulatszámát az optimális üzemelés érdekén automatikusan kell szabályozni (gyári állítás). A talajköri keringtetőszivattyú kézi üzemmódjához kapcsolja a "auto"-t és állítsa az értéket 0 és 100% között. Ha telepítve vannak a hűtéshez szükséges egészítők, vagy ha a hőszivattyúban van épített hűtési funkció, a passzív hűtés során is állíthatja a talajköri keringtetőszivattyú fordulatszámát (ekkor a talajköri keringtetőszivattyú kézi üzemmódban működik) menü hősziv. üzemmód üzemmód Beállítási tartomány: auto, szakaszos, Alapértelmezett érték: auto Itt állíthatja a fűtési keringtető szivattyú üzemmódját. auto: A fűtési keringtető szivattyú az F1145-re vonatkozó aktuális üzemmód szerint üzemel. szakaszos: A fűtési keringtető szivattyú a kompresszor indulása előtt 20 másodperccel indul és vele egyidőn áll le. Itt állíthatja a talajköri keringtetőszivattyú üzemmódját. szakaszos: A talajköri keringtetőszivattyú a kompresszor indulása előtt kb. 20 másodperccel indul el és a kompresszor leállása után kb. 20 másodperccel áll le. folyamatos: Folyamatos üzem. Fejezet 8 Vezérlés Menük 55

58 menü fűtési sziv. sessége Üzemi állapot Beállítási tartomány: auto / manuális Alapértelmezett érték: auto Kézi állítás Beállítási tartomány: % Alapértelmezett értékek: 70 % max. megeng. seb. Beállítási tartomány: % Alapértelmezett értékek: 100 % várak. mód Beállítási tartomány: % Alapértelmezett értékek: 30 % ford.sz. aktív hűtés Beállítási tartomány: % Alapértelmezett értékek: 70 % ford. sz. passz. hűtés Beállítási tartomány: % Alapértelmezett értékek: 70 % Állítsa, hogy a fűtési keringtetőszivattyú milyen fordulatszámon műküdjön az aktuális üzemmódban. Válassza a "auto"-t, ha a fűtési keringtetőszivattyú fordulatszámát az optimális üzemelés érdekén automatikusan kell szabályozni (gyári állítás). Ha a "auto" aktiválva van a fűtéshez, megadhatja a "max. megeng. seb." állítást, ami leszabályozza a fűtési keringtetőszivattyút és nem engedi, hogy a állított értéknél nagyobb fordulatszámon üzemeljen. A fűtési keringtetőszivattyú kézi üzemmódjához az aktuális üzemmódnál kapcsolja a "auto"-t és állítsa az értéket 0 és 100% között (a "max. megeng. seb." -ra korábban állított érték már nem érvényes). "fűtés" fűtés üzemn a fűtési keringtetőszivattyúk fordulatszáma. "várak. mód" fűtés vagy hűtési üzemn a fűtési keringtetőszivattyú, amikor sem a kompresszor, sem pedig a egészítő fűtés nem üzemel és a szivattyú alacsony fordulatszámon üzemel. "h. melegvíz" melegvízkészítés üzemn a fűtési keringtetőszivattyú fordulatszáma. "medence" medencefűtés üzemn a fűtési keringtetőszivattyú fordulatszáma. "hűtés" hűtés üzemn a fűtési keringtető szivattyú fordulatszáma. Ha telepítve vannak a hűtéshez szükséges egészítők, vagy ha a hőszivattyúban van épített hűtési funkció, az aktív, illetve hűtés üzemmód során is állíthatja a talajköri keringtetőszivattyú fordulatszámát (ekkor a fűtési keringtetőszivattyú kézi üzemmódban működik) menü lső el. fűtőpatron max. csatl. eg. fűtés Beállítási tartomány: 7 / 9 Gyári állítás: 7 kw max.el.eg.fűt.áll. Beállítási tartomány: 0-9 kw Alapértelmezett értékek: 6 kw biztosíték Beállítási tartomány: A Alapértelmezett értékek: 16 A Itt adhatja meg az F1145 épített egészítő fűtésének maximálisan teljesítményét és a telepített biztosítékok méretét. Itt ellenőrizheti, hogy melyik áramérzékelő melyik fázisra lett csatlakoztatva az épületn (ehhez szükséges az áramérzékelők telepítése, lásd oldal 24). Ehhez válassza a "fázissorrend ell."-t, majd nyomja meg az OK gombot. Az ellenörzések az eredményei lejjebb jelennek meg ott, ahol az ellenőrzést aktiválták menü fűt-hűt rendsz. áll. előáll. Beállítási tartomány: radiátor, padlófűt., rad. + padlófűt., KMH C Alapértelmezett érték: radiátor Beállítási tartománykmh: -40,0-20,0 C Gyári állításkmh: -18,0 C saját áll. Beállítási tartománydt KMH-nál: 0,0-25,0 Gyári állításdt KMH-nál: 10,0 Beállítási tartománykmh: -40,0-20,0 C Gyári állításkmh: -18,0 C Itt adható meg, hogy a fűtési keringtető szivattyú (GP1) milyen típusú fűtési rendszerhez kapcsolódik. dt KMH-nál a fűtési előremenő és visszatérő víz hőmérsékletkülönbsége C-ban, külső méretezési hőmérséklet esetén menü heat pump testing MEGJEGYZÉS E menü célja az F1145 tesztelése különféle standardok szerint. E menü más célokra való felhasználása a rendezés nem rendeltetés szerinti üzemelését eredményezheti. Ez a menü több almenüt is tartalmaz, minden standardhoz egyet. 56 Fejezet 8 Vezérlés Menük

59 5.2 menü rendszer állítások Itt különböző rendszerállításokat hajthat végre a hőszivattyúnál, pl. master/slave állítások, rendszerkapcsolási állítások és mely tartozékok vannak telepítve. Itt különböző rendszerállításokat hajthat végre a rendezésnél, pl. aktiválhatja a csatlakoztatott slaveeket és megadhatja, hogy mely tartozékok vannak telepítve. Master/slave Telepítés helyigénye vezérlési terv master s1 s2 s3 s4 s5 s6 s7 s8 F menü master/slave mód Beállítási tartomány: master, slave 1-8 Alapértelmezett érték: master Állítsa a hőszivattyút master vagy slave egységként. Az egy hőszivattyút tartalmazó rendszerekn "" kell állítani.master". A több hőszivattyút tartalmazó rendszerekn minden hőszivattyúnak egyedi címzést kell kapnia, vagyis csak egy hőszivattyú lehet "master" és csak egy lehet például "slave 5" menü telepített slave-k Állítsa, hogy mely "slave"-k kapcsolódnak a "master" hőszivattyúhoz. A kapcsolódó "slave"-k kétféleképpen aktiválhatók. Bejelölheti a listában az adott tartozékokat, vagy használhatja az automatikus felismerés funkciót:telepített slave-k keresése". telepített slave-k keresése Jelölje meg a "telepített slave-k keresése"-t és nyomja meg az OK gombot, hogy automatikusan megtalálja a "master" hőszivattyúhoz csatlakoztatott "slave"-ket. MEGJEGYZÉS Ezen állítások előtt minden slave egységnek egyedi címzést kell kapnia (ellenőrizendő minden egység menüpontjában) menü vezérlési terv Állítsa a hőszivattyúhoz rendelt funkciókat, kapcsolódó rendszerelemeket, a hidraulikai kapcsolásnak megfelelően a medencefűtés, melegvízkészítés, fűtési rendszerek felé. A menü csak akkor jelenik meg, ha a masterhez legalább egy slave van telepítve. TIPP A honlapján számos elvi kapcsolási vázlat megtalálható. A menü csatlakozási memóriával rendelkezik, ami azt jelenti, hogy a vezérlőrendszer megjegyzi, hogy egy adott váltószelep hogyan kapcsolódik a rendszerhez és automatikusan választja a helyes csatlakozást, amikor a legközelebb ugyanazt a váltószelepet használja. Kompresszor Jelzőkeret Master/slave: Válassza, hogy a csatlakozási állítás melyik hőszivattyúra vonatkozik (ha egy hőszivattyú van a rendszern, csak a master jelenik meg). Kompresszor: Itt választhatja, hogy a kompresszor le van tiltva, kontaktus révén kívülről vezérelt vagy standard üzemmódban üzemeljen (például a medencefűtéshez, a melegvízkészítéshez és az épület fűtéséhez kapcsolódik). Jelzőkeret: A kontroll tárcsával mozgathatja a jelzőkeretet. Az OK gombbal válassza, hogy mit kíván állítani és erősítse meg a állításokat a jobb oldalon megjelenő opciós négyzetn. Munkaterület csatlakoztatáshoz: A rendszer kapcsolási vázlata itt rajzolható meg. Szimbólum Leírás Kompresszor (letiltva) Kompresszor (kívülről vezérelt) Kompresszor (standard) Váltószelepek melegvízhez, hűtéshez, illetve medence fűtéséhez. A váltószelep feletti jelölések megmutatják, hogy hol van elektromos csatlakozás (EB100 = Master, EB101 = Slave 1, CL11 = Medence 1 stb.). Közös melegvízkészítés több kompresszorral. Vezérlés a master hőszivattyúról. Saját melegvíztermelés, csak a választott hőszivattyú kompresszorról. Vezérlés az adott hőszivattyúval. Medence 1 Medence 2 Fűtés (épület fűtése, leértve minden extra fűtési-hűtési rendszert) Fejezet 8 Vezérlés Menük 57

60 5.2.4 menü tartozékok Itt adhatja meg, hogy milyen tartozékok vannak telepítve a hőszivattyúhoz. Ha az F1145-höz melegvíztároló van csatlakoztatva, a melegvízkészítést aktiválni szükséges. A csatlakoztatott tartozékok kétféleképpen aktiválhatók. Bejelölheti a listában az adott tartozékokat, vagy használhatja automatikus felismerés funkciót "perifériák keresése". perifériák keresése Jelölje meg a "perifériák keresése"-t és nyomja meg az OK gombot, hogy automatikusan megtalálja az F1145 csatlakoztatott tartozékait. "szonda szintérzékelő" automatikusan nem található meg, azt kézzel kell pipálni. MEGJEGYZÉS Csak akkor jelölje meg a talajvíz szivattyú opciót, ha az AXC 40 tartozékot használja a keringtetőszivattyú vezérlésére. 5.3 menü perifériák állítása A telepített és aktivált tartozékok üzemi állításai az almenün végezhetők el menü FLM leolvasztások közötti idő Beállítási tartomány: 1 30 h Alapértelmezett érték: 10 h szűrő figyelmeztetés Beállítási tartomány: 1 12 Alapértelmezett érték: 3 folyamatos sziv.üzem: Kiválasztás esetén a szellőztető modulban a keringtetőszivattyú folyamatosan üzemel. leolvasztások közötti idő: Állítsa, hogy a szellőztető modulban a hőcserélő két leolvasztási ideje között min. mennyi időnek kell eltelnie. Amikor a szellőztető modul üzemel, a hőcserélő lehűl és így jég képződik rajta. Ha túl sok jég halmozódik fel, csökken a hőcserélő hatásfoka és szükséges annak leolvasztása. Leolvasztás során a hőcserélő felmelegszik, így a jég elolvad és a keletkező kondenzátum (víz) lefolyik az elvezető tömlőn. szűrő figyelmeztetés: Állítsa, hogy a hőszivattyú milyen időközönként emlékeztessen a szelőztető modulban található szűrő tisztítására. Rendszeresen tisztítsa a szellőztető modul légszűrőjét; ennek gyakorisága a levegőn lévő por mennyiségétől függ. hűtés aktiválása: Itt aktiválhatja a hűtést a szellőztető modullal. A funkció aktiválása esetén a hűtés állításai megjelennek a menürendszern menü eg.fűt. keveréssel eg. fűt. indítása Beállítási tartomány: FP Alapértelmezett értékek: -400 FP minimum futási idő Beállítási tartomány: 0 48 h Alapértelmezett érték: 12 h min hőm. Beállítási tartomány: 5 90 C Alapértelmezett érték: 55 C keverőszelep imp. idő. Beállítási tartomány: 0,1 10,0 Alapértelmezett érték: 1,0 keverőszelep imp. gyak. Beállítási tartomány: s Alapértelmezett értékek: 30 s Állítsa, hogy mikor kapcsoljon a egészítő fűtés, valamint keverőszeleppel szabályozott egészítő fűtés esetén annak minimális üzemidejét és hőmérsékletet. Keverőszeleppel szabályozott egészítő fűtés lehet például fa-/olaj-/gáz-/pelletfűtésű kazán. Keverő szabályozás esetén megadhatja a avatkozó jel hosszát és gyakoriságát. A funkciók leírását lásd a tartozék telepítési utasításaiban menü extra zóna keverőszelep imp. idő. Beállítási tartomány: 0,1 10,0 Alapértelmezett érték: 1,0 keverőszelep imp. gyak. Beállítási tartomány: s Alapértelmezett értékek: 30 s Adja meg keverő szabályozás avatkozó jelének hosszát és gyakoriságát, a telepített extra keverőkörökhöz. A funkciók leírását lásd a tartozék telepítési utasításaiban. 58 Fejezet 8 Vezérlés Menük

61 5.3.4 menü szolár fűtés indulási dt Beállítási tartomány: 1-40 C Alapértelmezett érték: 8 C leállási dt Beállítási tartomány: 0-40 C Alapértelmezett érték: 4 C max. tároló hőm. Beállítási tartomány: C Alapértelmezett érték: 95 C max. szol.kollektor hőm. Beállítási tartomány: C Alapértelmezett érték: 125 C fagytalanítási hőm. Beállítási tartomány: C Alapértelmezett érték: 2 C szol.kollektor vészhűtés Beállítási tartomány: C Alapértelmezett érték: 110 C kollektorhűtés - akt. hőmérséklet Beállítási tartomány: C Alapértelmezett érték: 110 C kollektorhűtés - deakt. hőmérséklet Beállítási tartomány: C Alapértelmezett érték: 50 C visszahűtés - aktiválási dt Beállítási tartomány: 8-60 C Alapértelmezett érték: 40 C visszahűtés - deaktiválási dt Beállítási tartomány: 4-50 C Alapértelmezett érték: 20 C indulási dt, leállási dt: Itt adható meg a napkollektor és a szolártároló közötti hőmérsékletkülönbség, aminél a szolárszivattyúnak -, illetve kell kapcsolnia. max. tároló hőm., max. szol.kollektor hőm.: Itt adható meg a tároló, illetve a napkollektor maximális hőmérséklete, amelynél a szolárszivattyú megáll. Ez biztosítja, hogy a szolártartály ne melegedjen túl. Ha a rendezés fagyvédelmi funkcióval, napkollektor hűtéssel és/vagy passzív/aktív visszahűtés funkcióval rendelkezik, itt aktiválhatja azokat. Ha a funkció aktiválva van, megadhatja a állításokat. "Az napkollektor hűtés", "kollektorhűtés" és az "visszahűtés" nem kombinálható, csak egy funkció aktiválható. napkollektor hűtés szol.kollektor vészhűtés: Ha a napkollektor hőmérséklete a megadott értéknél magasabb és a szolártároló hőmérséklete is meghaladja a állított max. értéket, külső hűtési funkció aktiválódik. kollektorhűtés akt. hőmérséklet: Ha a napkollektor hőmérséklete meghaladja ezt a állított értéket, a funkció kapcsol. A funkció egy órára letiltásra kerül, ha a hőszivattyúban a talajköri folyadék hőmérséklete (BT10) magasabb, mint az menün a "max talaj vissz."-ra megadott érték. deakt. hőmérséklet: Ha a napkollektor hőmérséklete alacsonyabb, mint ez a állított érték, a funkció kapcsol. visszahűtés aktiválási dt: Ha a napkollektor (BT53) hőmérséklete és a hőszivattyú (BT10) talajköri folyadékának hőmérséklete közötti különbség nagyobb, mint ez a állított érték, a funkció kapcsol. A funkció egy órára letiltásra kerül, ha a a hőszivattyúban a talajköri folyadék hőmérséklete (BT10) magasabb, mint az menün a "max talaj vissz."-ra megadott érték. deaktiválási dt: Ha a napkollektor (BT53) hőmérséklete és a hőszivattyúban a talajköri folyadék hőmérséklete (BT10) közötti különbség sebb, mint ez a állítás, a funkció kapcsol menü többfokozatú eg. fűt. eg. fűt. indítása Beállítási tartomány: FP Alapértelmezett értékek: -400 FP eg. fűt. fokozatai Beállítási tartomány: FP Alapértelmezett értékek: 100 FP max. fokozat Beállítási tartomány (bináris léptetés kapcsolva): 0 3 Beállítási tartomány (bináris léptetés kapcsolva): 0 7 Alapértelmezett érték: 3 Itt állíthatja többfokozatú egészítő fűtés vezérlését. Többfokozatú egészítő fűtés lehet pl. egy külön felszerelt elektromos kazán. Ki lehet választani például, hogy a egészítő fűtés mikor kapcsoljon, lehet állítani a megengedett fokozatok maximális számát, és hogy bináris léptetést alkalmaznak-e. A funkciók leírását lásd a tartozék telepítési utasításaiban. fagyvédelem fagytalanítási hőm.: Itt állítható az a napkollektor hőmérséklet, amely alatt a szolárszivattyú kapcsol a szolárfolyadék elfagyásának veszélye miatt. Fejezet 8 Vezérlés Menük 59

62 5.4 menü /menetek Itt adhatja meg, hogy a sorkapocs (AA3) melyik menetéhez/menetéhez csatlakozik a külső kontaktus funkció (oldal 23). Választható menetek a sorkapcson: AUX1-5 (AA3- X6:9-18), és menete: AA3-X7 (a meneti vezérlőkártyán). 5.5 menü gyári állítások reset Itt az összes állítás visszaállítható a gyári értékekre (leértve a felhasználó által elérhető állításokat is). MEGJEGYZÉS Visszaállítás esetén a Bevezető útmutató megjelenik a hőszivattyú következő újraindításakor. 5.9 menü padlószárító üzemmód Az 1. időszak hossza - 3, 5-7 Beállítási tartomány: 0-30 nap Alapértelmezett érték: 2 nap hőm. 1. időszak - 3, 5-7 Beállítási tartomány: C Alapértelmezett érték: hőm. 1. időszak hőm. 2. időszak hőm. 3. időszak hőm. 5. időszak hőm. 6. időszak hőm. 7. időszak 20 C 30 C 40 C 40 C 30 C 20 C 5.6 menü tesztelési üzem Itt elvégezhető a hőszivattyú különböző komponensének és bármely csatlakoztatott tartozék kézi üzemű tesztelése. 5.7 menü vezető útmutató A hőszivattyú első kapcsolásakor a Bevezető útmutató automatikusan elindul. Itt újból elindíthatja. Lásd a(z) oldalt 29 a Bevezető útmutatóra vonatkozó további információért. 5.8 menü gyorsindítás Innen indítható a kompresszor. A kompresszor indításához fűtési vagy melegvíz igény szükséges. Rövid idő leforgása alatt ne hajtsa végre túl sokszor a kompresszor gyorsindítását, mivel az károsíthatja a kompresszort és az ahhoz kapcsolódó elemeket. A 4. időszak hossza Beállítási tartomány: 0-30 nap Alapértelmezett érték: 3 nap hőm. 4. időszak Beállítási tartomány: C Alapértelmezett érték: 45 C Állítsa a padlószárítás funkciót. Akár hét időszakot is állíthat különböző fűtési előremenő hőmérsékletekkel. Ha hétnél kevesebb időszakot használ, a fennmaradó időszakot állítsa 0 napra. Jelölje az aktív ablakot a padlószárítás funkció aktiválásához. Az alul lévő számláló megmutatja, hogy a funkció hány napja aktív. Padlószárító üzemn a fokpercszámláló ugyanúgy üzemel mint normál fűtési módban, csak a kalkulált előremenő hőmérséklet az itt állítottakkal egyezik meg. MEGJEGYZÉS Padlószárítás során a fűtési keringtető szivattyú 100%-on üzemel az menüpontban végrehajtott állítástól függetlenül. TIPP Ha a "csak eg.fűt."-t használja, válassza a 4.2 menüpontban. Egyenletesebb előremenő hőmérséklet érdekén a egészítő fűtés korábban indítható, ha a menüpontban a "egészítő fűtés indítása" állítást választja. Amikor a padlószárítás időszakának vége, a 4.2 és menüpontot az eredeti állítások szerint állítsa vissza. 60 Fejezet 8 Vezérlés Menük

63 5.10 menü naplózás áll. Itt leolvashatja a állításokon korábban végzett bármilyen változtatást. Minden változtatás esetén megtenthető a dátum, az idő, az (egyes állításoknál egyedi) azonosító szám és az új állított érték. MEGJEGYZÉS A módosítási napló újraindításkor elmentődik és a változatlan marad a gyári állítás visszaállítása után. Fejezet 8 Vezérlés Menük 61

64 9 Szerviz Szerviz műveletek MEGJEGYZÉS Szerviz műveleteket csak a szükséges szakértelemmel rendelkező személyek végezhetnek. XL1 XL6 XL9 XL7 XL2 Amennyin az F1145 alkatrészét cserélni kell, zárólag a NIBE alkatrészei használhatók. Tartalék üzemmód MEGJEGYZÉS F1145 SF1 62 A kapcsoló (SF1) nem állítható "" vagy " " állásba, amíg az F1145 nincs feltöltve vízzel. Máskülönn a hőmérséklethatároló, a termosztát, a kompresszor és a épített villamos fűtőtét károsodhat. A tartalék üzemmódot üzemzavar és szervizelés esetén lehet alkalmazni. Tartalék üzemmódban nem készül használati melegvíz. A tartalék üzemmód a kapcsoló (SF1) " " állásba állításával aktiválható (nyomja meg a kapcsolón lévő gombot és tolja el jobbra). Ez azt jelenti, hogy: A státusz LED sárgán világít. A jelző nem működik (sötét), és az automatika nem üzemel. A épített villamos fűtőtét hőmérsékletét a termosztát (FD1-BT30) szabályozza. Beállítható 35 vgy 45 C-ra. A kopresszor és a talajköri rendszer van kapcsolva és csak a fűtési keringtetőszivattyú és az elektromos egészítő fűtés aktív. A tartalék üzemmódban lévő egészítő fűtés energiafelvétele a épített villamos fűtőtét kártyáján (AA1) állítható. Az utasításokat lásd a 21. oldalon. Fejezet 9 Szerviz FD1-BT30 QM34 QM31 QM32 QM33 Az melegvíztároló leürítése (ha csatlakoztatva van) A melegvíztároló leürítéséhez a szifon-elvet alkalmazzuk. Ez a jövő hidegvíz-vezetékn lévő leürítő szeleppel oldható meg, vagy úgy, ha egy tömlőt illeszt a hidegvíz csatlakozásra. A hűtési-fűtési rendszer leürítése A fűtési-hűtési rendszer szervizelését megkönnyítheti, ha előbb a rendszert leüríti. Ez többféleképpen is elvégezhető, függően attól, hogy a feladat: MEGJEGYZÉS A fűtőközeg oldal/fűtési-hűtési rendszer leürítésekor előfordulhat, hogy a közeg forró. Fennáll a leforrázás veszélye. Fűtőközeg leürítése a hűtőmodulban Ha például a fűtőközeg oldali szivattyút cserélni kell, vagy a hűtőmodul szervizelésre szorul, a következők szerint ürítse le fűtöközeg oldalt: 1. Zárja a talajköri rendszer elzárószelepeit (QM31) és (QM32). 2. Csatlakoztasson egy tömlőt a töltő-ürítő csaphoz (QM1) és nyissa azt. Némi folyadék fog folyni. 3. Ahhoz, hogy az összes folyadék távozhasson, a rendszernek levegőt kell kapnia. Ezt úgy oldhatja meg, ha a zárószelepnél (QM32) ssé meglazítja

65 a hőszivattyút a hűtőmodullal összekötő csatlakozást. A hűtőközeg oldal leürítése után a szükséges szervizelés elvégezhető és/vagy az esetleges alkatrészcsere végrehajtható. A fűtőközeg leürítése a hőszivattyúban Ha a hőszivattyú szervizelést igényel, a következő módon ürítse le a fűtőküzeget: 1. Zárja a hőszivattyún kívüli, a fűtőközeg oldalon (visszatérő és előremenő vezetéket) található elzárókat. 2. Csatlakoztasson egy tömlőt a töltő-ürítő csaphoz (QM1) és nyissa azt. Némi folyadék fog folyni. 3. Ahhoz, hogy az összes folyadék távozhasson, a rendszernek levegőt kell kapnia. Ehhez ssé lazítsa meg a csőkötést annál a zárószelepnél, ami összeköti a fűtési-hűtési rendszert és a hőszivattyút a csatlakozásnál (XL2). A fűtőközeg oldal leürítése után a szükséges szervizelés elvégezhető. A teljes hűtési-fűtési rendszer leürítése Ha a teljes fűtési-hűtési rendszer leürítése válik szükségessé, ezt a következők szerint teheti meg: 1. Csatlakoztasson egy tömlőt a töltő-ürítő csaphoz (QM1) és nyissa azt. Némi folyadék fog folyni. 2. Ahhoz, hogy az összes folyadék távozhasson, a rendszernek levegőt kell kapnia. Ezt azzal érheti el, hogy az épületn legmagasabban lévő radiátor légtelenítő csavarját leszereli. A fűtési-hűtési rendszer leürítése után a szükséges szervizelés elvégezhető. A talajköri rendszer leürítése A talajköri rendszer szervizelését megkönnyítheti, ha előbb a rendszert leüríti. Ez többféleképpen is elvégezhető, függően attól, hogy a feladat: A talajköri rendszer leürítése a hűtőmodulban Ha például a keringtetőszivattyú cseréje vagy az egyik hűtőmodul szervizelése válik szükségessé, a következők szerint ürítse le a rendszert: 1. Zárja a talajköri rendszer elzárószelepeit (QM33) és (QM34). 2. Csatlakoztasson egy tömlőt a töltő-ürítő csaphoz (QM2), a tömlő másik végét helyezze egy tartályba, és nyissa meg a szelepet. Kis mennyiségű talajköri folyadék folyik a tartályba. 3. Ahhoz, hogy az összes folyadék távozhasson, a rendszernek levegőt kell kapnia. Ezt úgy oldhatja meg, ha a zárószelepnél (QM33) ssé meglazítja a hőszivattyút a hűtőmodullal összekötő csatlakozást. A talajköri oldal leürítése után a szükséges szervizelés elvégezhető. A talajköri rendszer leürítése a hőszivattyúban Ha a hőszivattyú szervizelést igényel, az alábbiak szerint ürítse a talajköri rendszert: 1. Zárja a talajköri rendszer hőszivattyún kívüli zárószelepét. 2. Csatlakoztasson egy tömlőt a töltő-ürítő csaphoz (QM2), a tömlő másik végét helyezze egy tartályba, és nyissa meg a szelepet. Kis mennyiségű talajköri folyadék folyik a tartályba. 3. Ahhoz, hogy az összes folyadék távozhasson, a rendszernek levegőt kell kapnia. Ehhez ssé lazítsa meg a csőkötést annál a zárószelepnél, ami összeköti a talajköri oldalt és a hőszivattyút a csatlakozásnál (XL7). A talajköri oldal leürítése után a szükséges szervizelés elvégezhető. A keringtetőszivattyú indításának segítése (GP1) MEGJEGYZÉS A fűtési keringtető szivattyú indításának segítése (GP1) csak a F kw esetén érvényes. A többi keringtetőszivattyút más méretekn használják. 1. Kapcsolja az F1145-t úgy, hogy a (SF1) kapcsolót " " állásba kapcsolja. 2. Nyissa a szervizburkolatot. 3. Távolítsa el a hűtőmodul burkolatát. 4. Egy csavarhúzóval lazítsa meg a (QM5) légtelenítő csavart. Illesszen egy ruhát a csavarhúzó végéhez, mivel egy s víz folyhat. 5. Illesszen egy csavarhúzót, és forgassa kör a tengelyt. 6. Csavarja vissza a (QM5) légtelenítő csavart. 7. Indítsa az F1145-t úgy, hogy a (SF1) kapcsolót "" állásba fordítja, és ellenőrizze, hogy működik-e a keringtetőszivattyú. A keringtetőszivattyút általában könnyebb elindítani ha az F1145 van kapcsolva; kapcsolja a (SF1)-t " " állásba. A keringtetőszivattyú indítása könnyebb, ha az F1145 üzemel; készüljön fel arra, hogy a csavarhúzó "megugrik", amikor a szivattyú indul. A kép a keringtetőszivattyút mutatja. Luftningsskruv Fejezet 9 Szerviz 63

66 A hőmérséklet érzékelő adatai Hőmérséklet ( C) Ellenállás (kohm) 351,0 251,6 182,5 133,8 99,22 74,32 56,20 42,89 33,02 25,61 20,02 15,77 12,51 10,00 8,045 6,514 5,306 4,348 3,583 2,968 2,467 2,068 1,739 1,469 1,246 1,061 0,908 0,779 0,672 Feszültség (V DC [egyenáram]) 3,256 3,240 3,218 3,189 3,150 3,105 3,047 2,976 2,889 2,789 2,673 2,541 2,399 2,245 2,083 1,916 1,752 1,587 1,426 1,278 1,136 1,007 0,891 0,785 0,691 0,607 0,533 0,469 0,414 Távolítsa el az irányváltó szelep motorját. A szervizelés elősegítése érdekén az irányváltó szelep motorja eltávolítható. Kapcsolja le a kált a motorról és távolítsa el a motort az irányváltó szelepről az ábra szerint. LEK A hűtőmodul emelése A hűtőmodul szervizelés és szállítás esetén emelhető. A hűtőmodul könnyedén eltávolítható, ha előbb leürítik (lásd 62. oldal). A hűtőmodul tömege Típus (kw) A B LEK LEK Tömeg (kg) MEGJEGYZÉS Kapcsolja a hőszivattyút és kapcsolja le a smegszakítókat. Távolítsa el az első borítólemezt a 6. oldalon szereplő leírás szerint. 64 Fejezet 9 Szerviz

67 F1145 LEK F Zárja a talajköri rendszer elzárószelepeit (QM31), (QM32), (QM33) és (QM34). 7 Egy csavarhúzóval távolítsa el a csatlakozást (C) a épített villamos fűtőtét kártyájáról (AA1). A 62. oldalon szereplő leírás szerint ürítse le a kompresszor modult. 8 Válassza le a csatlakozót (D) a csatlakozó kártyáról (AA100). QM31 QM33 9 Óvatosan emelje a hűtőmodult. QM34 QM32 2 Húzza a rögzítő nyelveket. QM31 8 D 6 A 5 B 3 LEK 9 LEK 2 7 C 3 4 Kösse le a csőcsatlakozást az elzárószelepnél (QM31). Távolítsa el a két csavart. TIPP A hűtőmodul visszahelyezése fordított sorrendn történik. LEK 4 MEGJEGYZÉS Visszahelyezéskor a hőszivattyú dupla O- gyűrűs csatlakozásaiba a tartalék gyűrűket kell helyezni (lásd az ábrát). QM33 5 Egy csavarhúzóval távolítsa el a csatlakozásokat az alaplapi vezérlőpanelről (AA2). QM34 QM32 6 Kapcsolja le az (A) és (B) csatlakozót az alaplapi vezérlőpanel helyének alsó részéről. Fejezet 9 Szerviz 65

68 LEK USB szerviz menet 7.1 menü firmware frissítés Itt lehetőség van az F1145 szoftverének frissítésére. Az F1145 jelzője USB-csatlakozóval van ellátva. Ez az USB-csatlakozó használható USB pendrive csatlakoztatására a szoftverfrissítéshez, a naplózott információk elmentésére és az F1145 állításainak kezelésére. MEGJEGYZÉS A következő funkciók működéséhez az USB pendrivenak a NIBE-tól származó, F1145-re vonatkozó szoftverfájlokat kell tartalmaznia. A jelző felső részén található mező információt tartalmaz (mindig angol nyelven) arról a frissítésről, amelyet a frissítést végző szoftver választott az USB-pendriveról. Ez az információ tartalmazza, hogy a szoftver melyik termékhez készült, a szoftververzió számát és rá vonatkozó általános leírást. Ha a választott helyett másik fájlt kíván választani, a helyes fájl ezzel választható : "válasszon másik fájlt". frissítés indítása Válassza a "frissítés indítása"-t, ha el akarja indítani a frissítést. A program rákérdez, hogy tényleg frissíteni akarja-e a szoftvert. Válaszolja: "igen" a folytatáshoz, vagy "nem", ha mégsem. Ha az előbbi kérdésre a válasz "igen" volt, a frissítés elindul és nyomon követheti annak állapotát a jelzőn. Amikor a frissítés kész, az F1145 újraindul. MEGJEGYZÉS A szoftverfrissítés után a F1145 állításai megmaradnak. MEGJEGYZÉS Ha a frissítés megszakad, mielőtt fejeződne (például áramszünet stb.), visszaállítható az előző szoftververzió, ha az indításkor addig tartja lenyomva az OK gombot, ameddig a zöld lámpa világítani nem kezd (kb. 10 másodperc). USB pendrive csatlakoztatásakor egy új menü (7. menü) jelenik meg a jelzőn. 66 Fejezet 9 Szerviz

69 válasszon másik fájlt 7.3 menü állítások kezelése Válassza a "válasszon másik fájlt"-t, ha a javasolt szoftvert vánja használni. Amikor végiggörgeti a fájlokat, a megjelölt szoftverre vonatkozó információ a korábbakhoz hasonlóan egy ablakban látható. Amikor az OK gombbal választott egy fájlt, visszatér az előző oldalra (7.1 menü), ahol választhatja a frissítés indítását. 7.2 menü naplózás Itt kezelheti (mentheti vagy töltheti ) az összes menü állítást (felhasználói vagy szervizmenük) az F1145-n az USB-pendriveról. A "állítások mentése" révén elmentheti a menü állításokat az USB-pendrivera, hogy később tölthesse, vagy átmásolhassa a állításokat egy másik F1145-ra. MEGJEGYZÉS Amikor elmenti a menü állításokat az USBpendrivera, felülír minden korábban az USBpendrivera elmentett állítást. A "állítások feltölt." révén visszaállítja az összes menü állítást az USB-pendriveról. MEGJEGYZÉS Az USB-pendriveról feltöltött menü állítások nem vonhatóak vissza. Beállítási tartomány: 1 s 60 perc Gyári állítási tartomány: 5 s Állítsa, hogy az F1145 aktuális működési értékeit el kívánja-e menteni egy naplófájlban az USB-pendriveon. Hosszú idejű naplózás 1. Állítsa a naplózások gyakoriságát. 2. Pipálja : "aktiválva". 3. Az F1145 üzemi értékei naplózásra kerülnek az USB-penrdiveon egy fáljba mindaddig, amig a "aktiválva" jelölését meg nem szüntetik. Vegye a pipát az "aktiválva" elől, mielőtt eltávolítaná az USB-pendriveot. Fejezet 9 Szerviz 67

70 10 Diszkomfort és üzemzavar elhárítása A legtöbb esetn az hőszivattyú érzékeli a működési zavart (a működési zavar a komfortérzet csökkenését eredményezheti), amit riasztással jelez, és a szükséges teendők is megjelennek a jelzőn. Info menü A hőszivattyú mért értékei a hőszivattyú menürendszerén a 3.1 menün találhatók. Az értékeknek ebn a menün való áttentése gyakran leegyszerűsítheti a hibaforrás megtalálását. Lásd a47 oldalt a 3.1 menüpontra vontakozó további információért. Riasztás kezelése Riasztás esetén valamilyen üzemzavar történt, amit az jelez, hogy a folyamatosan zölden világító állapotjelző LED folyamatos vörös fényűre vált. Amellett egy riasztócsengő jelenik meg a tájékoztató ablakban. Riasztás A vörös állapot LED-del jelzett riasztás esetén olyan üzemzavar történt, amelyet a hőszivattyú önmaga nem képes helyreállítani. A kontroll tárcsa elforgatásával és az OK gomb megnyomásával a jelzőn megtentheti a riasztás típusát és nyugtázhatja azt. A hőszivattyút a következő módba is állíthatja: "vész üzemmód. info / művelet Itt jelenik meg a riasztás leírása és tippeket kaphat, hogy mit tehet a riasztást előidéző ok elhárítására. riasztás törlése A legtöbb esetn elegendő, ha a "riasztás törlése"-t választja a riasztást előidéző ok elhárítására. Ha a "riasztás törlése" választása után a zöld lámpa világít, a riasztás nyugtázva lett. Ha a vörös lámpa még mindig világít és a "riasztás" menü látható a jelzőn, a riasztást előidéző körülmény még mindig fennáll. Ha a riasztás eltűnik, majd újból megjelenik, tentse át a hibakeresés fejezetet (oldal 68). vész üzemmód vész üzemmód" egyfajta vészhelyzeti üzemmód. Ez azt jelenti, hogy a hőszivattyú fűt és/vagy melegvizet termel valamilyen üzemzavar ellenére. Ez azt jelentheti, hogy a hőszivattyú kompresszora nem működik. Ebn az esetn a épített villamos fűtőtét fűt és/vagy melegvizet termel. A "vész üzemmód" választása nem javítja a riasztást előidéző problémát. Az állapot LED ezért továbbra is vörösen világít. Hibakeresés Amennyin a jelzőn nem látható riasztási üzenet, a következők alkalmazandóak: Alapvető teendők Kezdje a következő lehetséges hibaforrások ellenőrzésével: A kapcsoló (SF1) állása. A létesítmény al- és főbiztosítékai. Az ingatlan életvédelmi (FI) reléje. A hőszivattyú smegszakítója (FA1). A hőszivattyú hőmérséklet határolója (FD1). Helyesen állított terhelésfelügyelet (ha telepítve van). Alacsony melegvíz hőmérséklet vagy nincs melegvíz A hibakeresésről szóló fejezet ezen része csak akkor alkalmazandó, ha a hőszivattyú össze van kapcsolva a melegvíztárolóval. A melegvíztároló töltőszelepe el van zárva vagy el van tömődve. Nyissa a szelepet. A keverőszelep (ha ilyen fel van szerelve) túl alacsonyra van állítva. Állítsa a keverőszelepet. A hőszivattyú nem megfelelő üzemmódban van. A "manuális" választásakor válassza a következőt:eg. fűtés". Nagy melegvízfelhasználás. Várjon, amíg a melegvíz felmelegszik. Átmeneti megnövelt melegvízkapacitás (extra melegvíz) aktiválható a 2.1 menüpontban. Túl alacsony melegvíz állítás. Lépjen a 2.2 menüpontba és válassza a magasabb komfort üzemmódot. A melegvízkészítés túl alacsony vagy nem kap elsőbbséget. Lépjen a menüpontba és növelje azt az időt, amíg a melegvízkészítés elsőbbséget élvez. Alacsony helységhőmérséklet Elzárt termosztát több szobában. Állítsa a termosztátokat maximumra annyi szobában, ahányban csak lehet. A termosztátok elzárása helyett az 1.1 menüpontban módosítsa a helységhőmérsékletet. A hőszivattyú nem megfelelő üzemmódban van. Lépjen a 4.2 menüpontba. Ha a "auto" üzemmódot választja, válasszon egy magasabb értéket a "fűtés leállítása"-re a menüpontban. A "manuális" választásakor válassza a következőt:fűtés". Ha ez nem elég, válassza: "eg. fűtés". Túl alacsony állított érték az automatikus fűtésvezérlésn. Lépjen az 1.1 menü "hőmérséklet" részé, és állítsa a fűtési gör eltolását. Ha a helységhő- 68 Fejezet 10 Diszkomfort és üzemzavar elhárítása
