Telepítési kézikönyv NIBE F1155

Átírás

1 Telepítési kézikönyv Geohőszivattyú LEK IHB HU

2 Gyors útmutató Navigáció OK gomb (megerősít/kiválaszt) Vissza gomb (vissza/visszav/kilép) Ktroll gomb (mozgat/növel/csökkent) A gombok funkcióinak részletes ismertetése a 36 oldal található. A menük közötti lapozás és a különböző beállítások mikéntjének ismertetése a 38 oldal található. A fűtés-hűtés beállítása 2X A belső hőmérsékletet úgy állíthatja be, hogy a főmenüben start üzemmódban kétszer megnyomja az OK gombot. Növeli a melegvíz mennyiségét 1X 2X A melegvíz mennyiségének ideiglenes növeléséhez (ha melegvíztárolót is telepítettek az ön F1155-jéhez), először a Ktroll tárcsát fordítsa a 2. menü jelzésére (vízcsepp), majd kétszer nyomja meg az OK gombot. Ha a komfortérzet nem megfelelő Ha a komfortérzet nem megfelelő a következő lépéseket érdemes tenni, mielőtt hívná a rendszer telepítőjét. Az utasításokata 58 oldal találja meg.

3 Tartalomjegyzék 1 Ftos információ Biztsági információ 2 Szállítás és mozgatás Szállítás Összeszerelés Szállított kompensek A burkolat eltávolítása 3 A hőszivattyú kialakítása Általános Elosztó bobozok Hűtő egység 4 Csőkötések Általános Méretek és csőkötések Talajköri oldal Fűtőközeg oldal Melegvíztároló Kapcsolási alternatívák 5 Elektromos csatlakozások Általános Csatlakozások Beállítások Opciális csatlakozások A tartozékok csatlakoztatása 6 Üzembe helyezés és beállítás Előkészületek Feltöltés és légtelenítés Bevezető útmutató Utóbeállítás és légtelenítés A hűtési/fűtési görbe beállítása 7 Vezérlés - Bevezetés TFT kezelőfelület Menürendszer 8 Vezérlés Menük 1 menü BELSŐ HŐMÉRSÉKLET 2. menü MELEGVÍZ 3. menü INFO 4. menü HŐSZIVATTYÚ 5. menü SZERVÍZ 9 Szerviz Szerviz műveletek Diszkomfort és üzemzavar elhárítása 58 Info menü Riasztás kezelése Hibakeresés 11 Tartozékok 12 Műszaki adatok Méretek és kiállások pozíciói Műszaki leírás Energiafogyasztást jelölő címke Tárgymutató Tartalomjegyzék 3

4 1 Ftos információ Biztsági információ A kézikönyv a szakemberek által követendő telepítési és szerviz eljárásokat írja le. Ezt a berendezést 8 évesnél idősebb gyermekek, mozgásszervi, érzékszervi vagy szellemi fogyatékkal élő személyek, illetve tapasztalattal és ismerettel nem rendelkezők is használhatják felügyelet mellett, vagy ha megismertették velük annak biztságos használatát és megértették annak használatával járó veszélyeket. Gyermekek a berendezéssel nem játszhatnak. Gyermekek felügyelet nélkül nem végezhetik annak tisztítását vagy karbantartását. A termékfejlesztés és műszaki változtatás jogát fenntartjuk. NIBE Szimbólumok Ez a szimbólum a berendezést vagy személyt fenyegető veszélyt jelez. Ftos Ez a szimbólum arra vatkozóan jelez ftos információt, hogy mire kell figyelnie telepítés közben. Sorozatszám A sorozatszám megtalálható az elülső borítólemez jobb alsó sarkában és az info menüben (3.1 menü). A sorozatszám megtalálható még a PF1 típus táblán; a helye látható a telepítési kézikönyv Hőszivattyú kialakítása részében. Ftos Sorozatszám Hiba bejelentésekor mindig adja meg a berendezés sorozatszámát (14 számjegy). Hasznosítás Bízza a csomagolás ártalmatlanítását a berendezés telepítőjére vagy szakosodott hulladékudvarokra. A használt berendezéseket ne rakja le a szokásos háztartási hulladékkal együtt. Szakosodott hulladékudvarban vagy kereskedőnél kell elhelyezni, aki ilyen típusú szolgáltatást nyújt. A berendezés felhasználó általi nem megfelelő ártalmatlanítása az aktuális jogszabályok alapján igazgatási bírságot eredményez. Országspecifikus információ Telepítési kézikönyv Ezt a telepítési kézikönyvet az ügyfélnél kell hagyni. TIPP Ez a szimbólum a termék használatát segítő tippeket jelez. Jelölés A CE-jelölés azt jelenti, hogy a NIBE biztosítja, hogy a termék megfelel az összes rá vatkozó jogszabálynak az EU irányelvei alapján. A CE-jelölés kötelező szinte valamennyi, az EU-ban forgalmazott termékre, függetlenül a gyártás helyétől. 4 Fejezet 1 Ftos információ

5 A telepítés ellenőrzése A jelenlegi rendelkezések megkövetelik a fűtőberendezés üzembe helyezés előtti ellenőrzését. Az ellenőrzést megfelelő szakképzettséggel rendelkező személynek kell elvégeznie. Továbbá, töltse ki a Használati útmutatóban a telepítési adatok számára fenntartott oldalt. Leírás Jegyzetek Aláírás Dátum Talajkör (oldal: 15) Rendszer átöblítve Rendszer légtelenítve Fagyálló Nyílt/Zárt tágulási tartály Részecskeszűrő Biztsági szelep Elzáró szelepek A keringtetőszivattyú beállítása Fűtési kör (oldal: 16) Rendszer átöblítve Rendszer légtelenítve Tágulási tartály Részecskeszűrő Biztsági szelep Elzáró szelepek A keringtetőszivattyú beállítása Villamos rész (oldal: 19) Csatlakozások Hálózati feszültség Fázis feszültség A hőszivattyú biztosítékai Az épület főbiztosítékai Kültéri érzékelő Szobai érzékelő Áramérzékelő Kismegszakító Életvédelmi (FI) relé Tartalék üzemmód termosztát beállítása Egyéb Fejezet 1 Ftos információ 5

6 Leírás Jegyzetek Aláírás Dátum Garancia kezdete Kapcsolattartási információ AT CH CZ DE DK FI FR GB NL NO PL RU SE KNV Energietechnik GmbH, Gahberggasse 11, 4861 Schörfling Tel: +43 (0) Fax: +43 (0) NIBE Wärmetechnik c/o ait Schweiz AG, Industriepark, CH-6246 Altishofen Tel: (52) Fax: (52) Druzstevni zavody Drazice s.r.o, Drazice 69, CZ Benatky nad Jizerou Tel: Fax: nibe@nibe.cz NIBE Systemtechnik GmbH, Am Reiherpfahl 3, Celle Tel: 05141/ Fax: 05141/ info@nibe.de Vølund Varmeteknik A/S, Member of the Nibe Group, Brogårdsvej 7, 6920 Videbæk Tel: Fax: info@volundvt.dk NIBE Energy Systems OY, Juurakkotie 3, Vantaa Puh: Fax: info@nibe.fi NIBE Energy Systems France Sarl, Ze industrielle RD 28, Rue du Pou du Ciel, Reyrieux Tel : Fax : info@nibe.fr NIBE Energy Systems Ltd, 3C Broom Business Park, Bridge Way, Chesterfield S41 9QG Tel: Fax: info@nibe.co.uk NIBE Energietechniek B.V., Postbus 634, NL 4900 AP Oosterhout Tel: Fax: info@nibenl.nl ABK AS, Brobekkveien 80, 0582 Oslo, Postadresse: Postboks 64 Vollebekk, 0516 Oslo Tel. sentralbord: post@abkklima.no NIBE-BIAWAR Sp. z o. o. Aleja Jana Pawła II 57, BIAŁYSTOK Tel: Fax: sekretariat@biawar.com.pl "EVAN" 17, per. Boynovskiy, Nizhny Novgorod Tel./fax info@evan.ru NIBE AB Sweden, Box 14, Hannabadsvägen 5, SE Markaryd Tel: +46-(0) Fax: +46-(0) info@nibe.se A listában nem szereplő országok esetében lépjen kapcsolatba a Nibe Svédországgal, vagy bővebb információért keresse fel a hlapot. 6 Fejezet 1 Ftos információ

7 0 R 0 R 2 Szállítás és mozgatás Szállítás Az F1155-t álló helyzetben kell szállítani és száraz helyen kell tárolni. Az épületbe történő bevitel során a F kal hátradönthető. A termék farnehéz lehet. Ha a hűtő modult kiemelik és állítva szállítják, az F1155 a hátára fektetve is szállítható. Távolítsa el a külső lemezeket, hogy épületen belül, zárt térben történő mozgatás közben megvédje azokat. Amennyiben a készülékkel szomszédos terek zajra érzékenyek, úgy a helységet külön hangszigeteléssel kell ellátni. Lakószobákkal közös fal a fűtési/hűtési gerincvezetékek vezetését lehetőség szerint kerülni kell. A telepítés helyigénye Hagyj 800 mm szabad helyet a termék előtt. Kb. 50 mm szabad hely szükséges mindkét oldal az oldalsó panelek eltávolításához. Az oldalsó paneleket szervizeléskor nem szükséges levenni, az F1155 esetében minden szerviztevékenység elvégezhető elölről. Hagyj szabad helyet a hőszivattyú és a mögötte lévő fal között (a tápkábel és a csövek elvezetésére), hogy csökkentse a vibráció átadásának veszélyét. * (50) (50) * 800 A hűtőmodul kiemelése A szállítás és a szervizelés megkönnyítése érdekében a hűtőmodul külön választható a hőszivattyútól. A külön választására vatkozó utasításokat lásd a 54. oldal. * Szokásos telepítés esetén mm szükséges (bármely oldal) az egyéb szerelvények, azaz a tágulási tartály, a szelepek és az elektromos berendezés számára. Összeszerelés Helyezze az F1155-öt olyan szilárd alapra, amely elbírja annak súlyát, lehetőleg bet padozatra vagy alapra. A vízszintes és stabil helyzet elérése érdekében használja a termék állítható lábait mm Annak a helységnek, ahol az F1155-öt elhelyezik, padlóösszefolyóval kell rendelkeznie. A készüléket ajánlott külső fal mellé állítani. Amennyiben ez nem lehetséges, lehetőség szerint kerülni kell a hálószobával szomszédos fal mellé helyezést, az esetleges zajterhelés elkerülése végett. Fejezet 2 Szállítás és mozgatás 7

8 LEK LEK LEK 2,5(22) Szállított kompensek 2,5(22) A burkolat eltávolítása LO EK WILO LEK WILO WILO Elülső burkolat LEK WILO LEK WILO 2 Kültéri érzékelő TUV-SV H ,5 TUV-SV H ,5 Áramérzékelő Szobai érzékelő 1 1 x 3 x 1 x (nem 1x230V) LEK LEK LEK LEK Kiegyenlítő tartály 1 x LEK Biztsági szelep (0,3 MPa) (3 bar) 1 x O-gyűrűk 8 x Távolítsa el a csavarokat az elülső burkolat alsó széléről. 2. Az alsó szélnél emelje ki a burkolatot felfelé. Részecskeszűrő F x G1 1 x G3/4 F x G1 1 x G1 1/4 Feszítő gyűrűs kötések F x (ø28 x G25) 3 x (ø22 x G20) F x (ø28 x G25) LEK A telepítés érdekében az oldalsó burkolati elemek eltávolíthatók. 1. Távolítsa el a csavarokat a felső és az alsó szélekről. 2. Kissé húzza kifelé a burkolatot. 3. Tolja a fedelet kifelé és hátrafelé. 4. Az összeszerelés fordított sorrendben történik. LEK LEK LEK Hőmérséklet érzékelő Külső hüvelyek érzékelők számára Hőszigetelő szalag 3 x 1 x 3 x LEK Alumínium szalag 1 x Hely Az egységgel szállított tételek a csomagolásban a hőszivattyú tetején találhatók. 8 Fejezet 2 Szállítás és mozgatás

9 3 A hőszivattyú kialakítása Általános Hátulnézet XL1 XL6 XL9 XL7 XL2 BF1 PF1 UB3 AA4 W130 QN10 BT2 EB1 F1155 SF1 AA4-XJ4 AA4-XJ3 UB1 QM34 QM31 UB2 QM32 QM33 PF2 Fejezet 3 A hőszivattyú kialakítása 9

10 Csőkötések XL 1 Csatlakozás, fűtőközeg előremenő XL 2 Csatlakozás, fűtőközeg visszatérő XL 6 Csatlakozás, bejövő talajköri folyadék XL 7 Csatlakozás, kimenő talajköri folyadék XL 9 Csatlakozás, melegvíztároló HVAC-kompensek QM 31 Elzáró szelep, fűtőközeg előremenő QM 32 Elzáró szelep, fűtőközeg visszatérő QM 33 Elzáró szelep, talajköri kilépő QM 34 Elzáró szelep, talajköri belépő QN 10 Irányváltó szelep, fűtési-hűtési rendszer/melegvíztároló Érzékelők stb. BF 1 Hőmennyiségmérő** BT 1 Külső hőmérséklet érzékelő* BT 2 Hőmérséklet érzékelők, fűtőközeg-előremenő **Csak hőmennyiségmérővel rendelkelző hőszivattyúk * Nincs illusztráció Elektromos kompensek AA 4 TFT kezelőfelület EB 1 SF 1 W 130 AA4-XJ3 USB csatlakozás AA4-XJ4 Szerviz kimenet (Nincs funkciója) Villamos fűtőbetét Kapcsoló Hálózati kábel a NIBE Uplink TM -hez Egyéb PF 1 PF 2 UB 1 UB 2 UB 3 Adattábla Típus tábla, hűtő egység Tömszelence, elektromos betáp Tömszelence Tömszelence, hátsó oldal, érzékelő A kompensek helyének jelzése az IEC és az szabvány szerint történik. 10 Fejezet 3 A hőszivattyú kialakítása

11 F1255 Elosztó bobozok FA1 FD1 AA23 AA2 AA1 AA3 Elektromos kompensek AA 1 Villamos fűtőbetét kártya AA 2 Alaplapi vezérlőpanel AA 3 Bemenetek panelje AA 23 Kommunikációs kártya FA 1 Kismegszakító FD 1 Hőmérséklethatároló/Tartalék üzemmód termosztát A kompensek helyének jelzése az IEC és az szabvány szerint történik. Fejezet 3 A hőszivattyú kialakítása 11

12 Hűtő egység 1X230V, 3X230V, 3X400V, 6 6 EP2 EP1 BT12 BT14 QA40 GQ10 GP1 GP2 BT10 AA100 BT11 BT17 CA1 RA1 BT15 BP1 HS1 XL20 LEK QN1 XL21 QM2 LEK BT3 BP2 EB10 QM1 3X400V, kw EP2 BT14 EP1 BT12 BT10 BT17 QA40 GQ10 RF2 GP1 AA100 BP2 BT15 HS1 XL20 GP2 BP1 EB10 LEK QN1 XL21 QM2 LEK BT11 QM1 BT3 12 Fejezet 3 A hőszivattyú kialakítása

13 Csőkötések XL 20 Szervizcsatlakozó, magas nyomás XL 21 Szervizcsatlakozó, alacsy nyomás HVAC-kompensek GP 1 Keringtetőszivattyú GP 2 Talajköri keringtetőszivattyú QM 1 Ürítőcsap, fűtési-hűtési rendszer QM 2 Ürítőcsap, talajköri folyadék oldal Érzékelők stb. BP 1 Magas nyomás távadó BP 2 Alacsy nyomás távadó BT 3 Hőmérséklet érzékelők, fűtőközeg, visszatérő BT 10 Hőmérséklet érzékelő, talajköri folyadék be BT 11 Hőmérséklet érzékelő, talajköri folyadék ki BT 12 Hőmérséklet érzékelő, kdenzátorból kilépő víz BT 14 Hőmérséklet érzékelő, forró gáz BT 15 Hőmérséklet érzékelő, folyadék ág BT 17 Hőmérséklet érzékelő, szívó ág Elektromos kompensek AA 100 Csatlakozó kártya CA 1 Kdenzátor EB 10 Kompresszor fűtés QA 40 Inverter RA 1 Elzáró szelep RF 2* EMC-szűrő * Csak 16. Hűtőkör kompensei EP 1 Elpárologtató EP 2 Kdenzátor GQ 10 Kompresszor HS 1 Szárító szűrő QN 1 Expanziós szelep A kompensek helyének jelzése az IEC és az szabvány szerint történik. Fejezet 3 A hőszivattyú kialakítása 13

14 4 Csőkötések Általános A csőtelepítést az aktuális normák és irányelvek szerint kell elvégezni. Az F1155 legfeljebb 58 C visszatérő hőmérséklet és 70 C hőszivattyúból kilépő hőmérséklet mellett üzemeltethető (65 C csak a kompresszorral). Az F1155 nincs felszerelve külső elzáró szerelvényekkel; ezeket telepíteni kell a jövőbeni szervizelés megkönnyítése érdekében. Ftos A hűtési-fűtési rendszer valamelyik magasan található ptját légtelelnítővel kell ellátni. Rendszerdiagramm Az F1155 elemei: hőszivattyú, beépített villamos fűtőbetét, keringtetőszivattyúk és vezérlőrendszer. Az F1155 a talajkörhöz és a fűtőkörhöz csatlakozik. A hőszivattyú elpárologtatójában a talajköri folyadék (fagyállóval, glikollal vagy etanollal kevert víz) leadja energiáját a hűtőközegnek, ami elpárolog, majd a kompresszor összesűríti azt. A hűtőközeg, melynek hőmérséklete ezáltal megemelkedett a kdenzátorba kerül, ahol leadja energiáját a fűtési rendszernek és, ha szükséges, bármely telepített HMV tárolónak. Amennyiben a fűtési és HMV készítés igénye nagyobb, mint amit a kompresszor biztosítani tud, rendelekzésre áll egy beépített villamos fűtőbetét. XL1 XL6 XL9 XL7 XL2 Szimbólumok A csőhálózatot a hőszivattyú csatlakoztatása előtt át kell mosni, hogy az esetleges szennyeződés ne okozhass kárt annak alkatrészeiben. Szimbólum Megnevezés Légtelenítő szelep Elzárószelep Visszacsapó szelep Kiegyenlítő tartály Szabályzó szelep Keverőszelep / irányváltó szelep Biztsági szelep Hőmérséklet érzékelő Tágulási tartály XL 1 XL 2 XL 6 XL 7 XL 9 Csatlakozás, fűtőközeg előremenő Csatlakozás, fűtőközeg visszatérő Csatlakozás, bejövő talajköri folyadék Csatlakozás, kimenő talajköri folyadék Csatlakozás, melegvíztároló P Nyomásmérő Keringtetőszivattyú Részecskeszűrő Segédrelé Térfogatáram mérő (csak hőszivattyúk hőmennyiségmérővel) Kompresszor Hőcserélő 14 Fejezet 4 Csőkötések

15 Méretek és csőkötések Talajköri oldal Kollektor 725* * XL1 XL6 XL9 XL7 440 XL Ftos A talajkollektorok vagy szdák hossza változó, függően az alapkőzet-/talajfeltételektől, a helyi éghajlattól és a fűtési-hűtési rendszertől (radiátorok vagy padlófűtés), valamint az épület fűtési igényétől. Minden berendezést egyedileg kell méretezni. A talajhőcserélők mértékadó csőhossza nem haladhatja meg az 400 métert. Azokban az esetekben, amikor több talajhőcserélő szükséges, azok ágait mindig párhuzamosan kell kötni, és megfelelő térfogatáramszabályzó szerelvényekkel kell ellátni. Talajkollektor esetén a csöveket a helyi viszyoktól függő mélységben kell fektetni, és a csövek közötti távolság legalább 1 méter legyen. Több szdafurat esetén a furatok közötti távolságot a helyi adottságok határozzák meg. Biztosítsa, hogy kollektor cső egyenletesen emelkedjen a hőszivattyú irányába a légzsákok elkerülése érdekében. Ha ez nem lehetséges, légtelenítők alkalmazása szükséges. Mivel a talajkörben a hőmérséklet 0 C alá eshet, -15 C-ig fagyálló folyadékkal kell azt feltölteni. 1 liter fagyálló keverék jut a talajhőcserélő minden méterére (PEM 40x 2,4 PN 6,3 csövek alkalmazása esetén) - ez az irányadó érték, ami a térfogatbecslés során használható. Oldalsó csatlakozás Csőméretek Csatlakozás (XL1)/(XL2) Fűtővíz előremenő/visszatérő, külső Ø (XL9) Csatlakozás, külső melegvíztároló Ø (XL6)/(XL7) Bejövő/kimenő talajköri ág, külső Ø (mm) (mm) (mm) A talajköri csatlakozás elfordítható, hogy a felső csatlakozás helyett oldalsó csatlakozást alkalmazzanak. 70 A csatlakozás elfordításához: 1. Kösse le a csövet a felső csatlakozásnál. 2. Hajlítsa meg a csövet a kívánt irányba. 3. Amenyiben szükséges, vágja a csövet a kívánt hosszra. A talajköri oldal bekötése A talajköri csővezetékeket épületen belül szigeteléssel kell ellátni a kdenzáció elkerülése érdekében. A kiegyenlítő tartályt a bejövő csővezetékben, a talajköri keringtetőszivattyú előtt, a talajköri oldal legmagasabb ptján kell elhelyezni (1 alt.). Ha a kiegyenlítő tartály nem helyezhető el a legmagasabb pt, zárt tágulási tartályt kell használni (2 alt.). * Elfordítható az oldalsó csatlakozáshoz. Fejezet 4 Csőkötések 15 5*

16 Megjegyzendő, hogy a kiegyenlítő tartályról kdenzvíz csöpöghet. Úgy helyezze el a tartályt, hogy az esetlegesen képződő kdenzvíz ne károsíthass más berendezést. Az alkalmazott fagyálló adatait fel kell tüntetni a kiegyenlítő tartály. Az ábra szerint szerelje fe a kiegyenlítő tartály alá a vele együtt szállított biztsági szelepet. A biztsági szelep túlfolyó ágvezetékének a szeleptől lejtenie kell a pangó víz megelőzésére, valamint fagymentesítettnek kell lennie. Telepítsen elzáró szelepeket minél közelebb a hőszivattyúhoz. A tartozékként szállított részecskeszűrőt rögzítse a bejövő csőre. Nyílt talajvizes hőforráshoz történő csatlakoztatás esetén egy fagyállóval feltöltött kört kell kiépíteni az elpárologtató fagy- és szennyeződés védelme érdekében. Ehhez egy leválasztó hőcserélőre van szükség. Kollektor Alt. 1 Alt. 2 Fűtőközeg oldal A fűtési-hűtési rendszer bekötése A fűtési-hűtési rendszer az a rendszer, ami az F1155 szabályzórendszerének segítségével és például radiátorok, padlófűtés/hűtés, fan coilok stb. segítségével teremt megfelelő belső komfortérzetet. Telepítse az összes szükséges biztsági berendezést, elzáró szelepeket (a hőszivattyúhoz minél közelebb), valamint a szállított részecske szűrőt. A biztsági szelepnek maximum 0,25 MPa (2,5 bar) nyitási nyomással kell rendelkeznie és az ábra szerint a fűtőközeg visszatérő ágára kell telepíteni. A biztsági szelep túlfolyó ágvezetékének a szeleptől lejtenie kell a pangó víz megelőzésére, valamint fagymentesítettnek kell lennie. Az olyan rendszerhez történő csatlakoztatás esetén, amelyben minden radiátor termosztatikus fej van, fel kell szerelni egy túláramszelepet, vagy néhány termosztátot el kell távolítani a kellő áramlás biztosítása érdekében. P XL6 XL7 Melegvíztároló A melegvíztároló bekötése Ha az F1155 nem kapcsolódik melegvíztárolóhoz vagy ha fix hőmérsékletű üzemmódban üzemel, a melegvíztároló csatlakozását (XL9) le kell dugaszolni. Minden csatlakoztatott melegvíztárolót fel kell szerelni a szükséges szelepekkel. Forrázásvédelemmel elátott keverőszelepet kell felszerelni, amennyiben a hőmérséklet meghaladhatja a 60 C-ot. A melegvízzel kapcsolatos beállítás az menüptban végezhető el. A biztsági szelepnek maximum 1,0 MPa (10,0 bar) nyitási nyomással kell rendelkeznie és az ábra szerint a bejövő hidegvízágba kell azt telepíteni. A biztsági szelep túlfolyó ágvezetékének a szeleptől lejtenie kell a pangó víz elkerülése miatt, valamint fagymentesítettnek kell lennie. Ftos A melegvízkészítés az 5.2 menüptban vagy a Bevezető útmutatóban aktiválható. T 16 Fejezet 4 Csőkötések

17 Fix kdenzáció Ha az F1155 fix hőmérsékletű üzemmódban működik, melegvíztárolót külső fűtési előremenő hőm. érzékelővel kell ellátni (BT25) az 22 oldal található leírás szerint. Emellett a következő menübeállításokat kell elvégeznie. Menü min. fűtési előrem.vízhőm max előremenő hőm hősziv. üzemmód üzemmód Menübeállítások (helyi adottságoktól függően változhat) A tartály kívánt hőmérséklete A tartály kívánt hőmérséklete szakaszos manuális Kapcsolási alternatívák Az F1155 többféleképpen rendszerbe építhető, melyek közül néhányat az alábbiakban bemutatunk. A további lehetőségekre vatkozó információk megtalálhatóak a és a felhasznált kiegészítő rendszerelemek összeállítási utasításaiban. Lásd a 60. oldalt, ahol megtalálja az F1155 esetében alkalmazható kiegészítők jegyzékét. Puffertartály Ha a fűtési-hűtési rendszer volumene túlságosan kicsi a hőszivattyú teljesítményéhez képest, a radiátor rendszer kiegészíthető egy puffertartállyal, például NIBE UKV-val. Talajvizes rendszer A hőszivattyú hőcserőléjét egy leválasztó hőcserélő védi a szennyeződéstől. A vizet egy talajba telepített szikkasztóba vagy egy fúrt kútba kell viasszaengedni. A talajvíz szivattyú csatlakoztatására vatkozó további információt lásd a 28. oldal. Ha ezt a kapcsolási alternatívát alkalmazzák, a "min talaj el."-t megfelelő értékre kell módosítani az "hőforrás korlátozás" menüben, hogy elkerüljék a hőcserélő lefagyását. Szellőztetés hővisszanyeréssel A berendezés kiegészíthető egy FLM szellőztető modullal a hővisszanyeréssel történő szellőztetés érdekében. A kdenzáció megelőzése érdekében a csöveket és az egyéb hideg felületeket párazáró szigeteléssel kell ellátni. A talajköri rendszert el kell látni zárt tágulási tartállyal (CM3). Amennyiben kiegyenlítő tartályt (CM2) használnak, a zárt tartály nem telepíthető. UKV KidobottAvluft levegő Ø 160 Elszívott levegő Frånluft Ø 160 FLM T P Fejezet 4 Csőkötések 17

18 T Szabad hűtés A berendezés kiegészíthető például ventilátoros kventorokkal, hogy csatlakozni lehessen a szabad hűtéshez (PCS 44). A kdenzáció megelőzése érdekében a csöveket és az egyéb hideg felületeket párazáró szigeteléssel kell ellátni. Amikor nagy a hűtési igény, cseppvízelvezetővel és leürítő csatlakozással rendelkező ventilátoros kvektorokra van szükség. A talajköri rendszert el kell látni zárt tágulási tartállyal (CM3). Amennyiben kiegyenlítő tartályt (CM2) használnak, a zárt tartály nem telepíthető. Két vagy több fűtési-hűtési rendszer Amikor egynél több alacsy hőmérsékletű fűtési-hűtési rendszert is fűteni kell, a következő csatlakozás használható. A keverőszelep csökkenti például a padlófűtés rendszer hőmérsékletét. Ehhez a csatlakozáshoz a ECS 40/ECS 41 tartozék szükséges. Fan-coil Fläktkvektor T P Padlófűtés rendszerek A külső keringtetőszivattyú a parlófűtés rendszer igényéhez van méretezve. A fűtés biztosítása érdekében melegvízkészítés közben a fűtési rendszer kiegészíthető egy NIBE UKV tartállyal, például ha hőcserélő van az FTX szellőztetőben. UKV Medence A medence fűtését a medence érzékelője szabályozza. Alacsy medence hőmérsékletek esetén az irányváltó szelepek átváltanak, a medence hőcserélője felé nyitnak. Ehhez a csatlakozáshoz POOL 40 tartozék szükséges. Pool T 18 Fejezet 4 Csőkötések

19 F Elektromos csatlakozások Általános A külső érzékelők, a szobai érzékelők és az áramérzékelők kivételével minden elektromos kompens gyárilag csatlakoztatva van. Az épület elektromos hálózatának érintésvédelmi vizsgálata előtt a hőszivattyút le kell választani az elektromos hálózatról. Amennyiben az épületben FI relé van felszerelve, az F1155-öt egy külön FI reléhez kell csatlakoztatni. Kismegszakító alkalmazása esetén annak legalább "C" karakterisztikával kell rendelkeznie. Lásd itt: 63 a biztosíték méretét illetően. A hőszivattyú elektromos kapcsolási rajzát lásd a kapcsolási rajzokat tartalmazó külön telepítési kézikönyvben. A készüléken kívül vezetett kommunikációs és érzékelő kábelek nem vezethetők a nagyfeszültségű kábelek közelében. A készüléken kívül vezetett kommunikációs és érzékelő kábeleknek 0,5 mm² keresztmetszetűeknek kell lenni 50 m-ig, például EKKX vagy LiYY jelűnek, vagy ezzel egyenértékűnek. Az F1155 bekábelezéséhez a tömszelencéket (pl. UB1 UB3, a képen megjelölve) kell használni. Az UB1 UB3-ben a kábeleket a hőszivattyú hátulján keresztül kell előre vezetni. Kismegszakító A hőszivattyú vezérlési áramköre és a belső kompensek nagy része belső kismegszakítóval van védve (FA1). Hőmérséklethatároló A hőmérséklethatároló (FD1) lekapcsolja a villamos kiegészítő fűtést, ha a hőmérséklet 89 C fölé emelkedik. Kizárólag kézzel visszakapcsolható. Visszakapcsolás A hőmérséklethatároló (FD1) az elülső burkolati elem mögött található. A hőmérséklethatároló egy kis csavarhúzóval a gombot (FD1-SF2) megnyomva állítható vissza. Hozzáférés az elektromos csatlakozásokhoz Az elektromos kapcsoló dobozok műanyag fedele csavarhúzóval nyitható. Az input kártya burkolata szerszám nélkül nyitható. Az input kártya burkolatának eltávolítása 1. Távolítsa el a csavarokat és hajtsa le a burkolatot. A kapcsoló (SF1) nem kapcsolható "" vagy " " állásba, amíg a melegvíztároló nincs feltöltve vízzel. A berendezés alkatrészei károsodhatnak. Az elektromos telepítést és a szervizelést szakképzett villanyszerelő felügyelete mellett kell elvégezni. Szervizelés előtt kismegszakítókkal kapcsoljuk le az áramellátást. Az elektromos telepítést és a vezetékelést a hatályos műszaki előírások szerint kell elvégezni. LEK LEK FA1 UB3 FD1 FD1-SF2 UB1 UB2 Fejezet 5 Elektromos csatlakozások 19

20 LEK 2. Húzza ki a burkolatot. 3. Húzza ki a burkolatot. LEK LEK LEK LEK Az elektromos szekrény előlapjának eltávolítása 1. Kapcsolja szét a ktaktusokat. Kábelszorító kötés Használj megfelelő szerszámot, hogy a hőszivattyú sorkapcsaiban kioldja/rögzítse a kábeleket LEK LEK 3 2. Távolítsa el a csavarokat és hajtsa le a burkolatot. Csatlakozások A kábelek nyomvalának tervezésekor, az interferencia elkerülése érdekében, a külső érzékelők és egyéb alacsy feszültségű eszközök árnyékolás nélküli vezetékeit nem szabad 20 cm-nél közelebb nagyfeszültségű kábel mellett vezetni. LEK LEK Elektromos megtáplálás bekötése Az F1155-t úgy kell telepíteni, hogy a villamos hálózatról leválasztható legyen. A minimális kábel keresztmetszetet az alkalmazott biztosíték mérete szerint kell megválasztani. A villamos betáp kábele az X1 sorkapocshoz van csatlakoztatva a beépített villamos fűtőbetét kártyáján (AA1). Minden telepítést érvényben lévő normák és irányelvek szerint kell elvégezni. 20 Fejezet 5 Elektromos csatlakozások

21 Az F és 3 fázisú változatai nem alakíthatóak át más fázisúvá, sem más üzemi feszültségűvé pl. 3x230 V-ről és 3x400 V-ra és vissza. AA1-X1 Tarifa vezérlés Ha bizyos napszakokban a kompresszor és a beépített villamos fűtőbetét részére a villamos betáp nem áll rendelkezésre, az AUX-bemeneten keresztül is letiltást kell alkalmazni, lásd "Csatlakozási opciók Lehetséges választások az AUX-bemenetek-hez" oldal. 27 A vezérlőrendszer külön villamos megtáplálása Csak a 3 x 400 V-os csatlakozásra vatkozik. Minden csatlakozódoboz jelölje a feszültségre vatkozó figyelmeztetéseket. Csatlakozás 3 x 400 V AA1-X1 N 0 PE L1 1 L2 L3 Ha az F1155 vezérlőrendszer számára külön villamos betápot kíván csatlakoztatni, a beépített villamos fűtőbetét kártyáján (AA1) az AA1:X2 élcsatlakozót az AA1:X9-be kell áthelyezni (lásd az illusztrációt). Tápellátás (1x230V ~ 50Hz) csatlakoztatása az AA1:X11-hez (az illusztráció szerint). PE1 Csatlakozás 3 x 230 V ON AA1-X1 PE L1 1 L2 2 L3 AA1-X8 AA1-X2 N 0 PE L1 1 L2 L3 PE1 Csatlakozás 1 x 230 V AA1-X9 AA1 AA1-X1 AA1-X11 N PE 0 L1 1 L PE N 1x230V+N+PE különválasztott 1x230V+N+PE villamos megtáplálás PE1 Ha a kompresszor és a beépített villamos fűtőbetét külön betáplálása szükséges, lásd a "A kiegészítő fűtés és/vagy a kompresszor külső letiltására szolgáló bemenet." fejezetet a 27. oldal. Fejezet 5 Elektromos csatlakozások 21

22 Kültéri érzékelő A külső hőmérséklet érzékelőt (BT1) telepítse árnyékos helyre, északi vagy északnyugati falra, hogy azt a reggeli nap ne befolyásolja. Csatlakoztassa az érzékelőt az X6:1 és X6:2 sorkapocshoz a bemeneti kártyán (AA3). Legalább 0,5 mm² keresztmetszetű kéteres vezetéket használj. Ha kábelcsatornát használnak, azt szigetelni kell az érzékelő burkolatában esetlegesen keletkező kdenzátum ellen. AA3-X6 Hőmérséklet érzékelő, külső fűtési előremenő Ha külső előremenő vízhőmérséklet mérésére szolgáló érzékelőt (BT25) kell használni, csatlakoztassa a bemeneti kártya (AA3) X6:5 és X6:6 sorkapcsához. Használj 2-eres kábelt, legalább 0,5 mm² kábelkeresztmetszettel. AA3-X AA3-X6 F1155 F1145 AA3-X6 F1155 F1245 Külső Externt Hőmérséklet érzékelő, melegvízkészítés BT1 A melegvízkészítés hőmérséklet érzékelője (BT6) a melegvíztárolón található merülő hüvelyben kell elhelyezni. Csatlakoztassa az érzékelőt az X6:7 és az X6:8 sorkapocshoz a bemeneti kártyán (AA3). Használj 2-eres kábelt, legalább 0,5 mm² kábelkeresztmetszettel. A melegvízkészítés az 5.2 menüben vagy a Bevezető útmutatóban aktiválható. BT25 Hőmérséklet érzékelő, külső fűtési visszatérő Ha külső visszatérő vízhőmérséklet mérésére szolgáló érzékelőt (BT71) kell használni, csatlakoztassa a bemeneti kártya (AA3) valamelyik AUX bemenetéhez. Használj 2-eres kábelt, legalább 0,5 mm² kábelkeresztmetszettel. AA3-X6 F1155 F AA3-X BT71 AA3-X6 AA3-X6 F1155 F BT6 Hőmérséklet érzékelő, csapolható melegvíz A tartály tetején lévő, csapolható melegvízhőmérséklet jelzésére szolgáló hőmérséklet érzékelő (BT7) csatlakoztatható az F1155-höz. Az érzékelő csatlakoztatását lásd a 27. oldal. Szobai érzékelő Az F1155-t a mellékelt szobai érzékelővel együtt szállítják (BT50). A szobai érzékelőnek három funkciója van: 1. A F1155 kijelzőjén megjeleníti az aktuális szobahőmérsékletet. 2. A szobahőmérséklet módosításának lehetősége C-ban. 3. Lehetővé teszi a szobahőmérséklet módosítását/stabilizálását. Telepítse az érzékelőt olyan semleges helyre, ahol a beállított hőmérsékletet tartani szeretné. A megfelelő hely szabad belső fal, mintegy 1,5 m-rel a padló felett van. Ftos, hogy az érzékelőt ne gátolja a szoba valós hőmérsékletének mérésében az, hogy például fali mélyedésben, polcok között, függöny mögött, hőforrás fölött vagy közelében, huzatban van elhelyezve vagy közvetlen napsütésnek van kitéve. Elzárt radiátor termosztátok is gdot okozhatnak. 22 Fejezet 5 Elektromos csatlakozások

23 A hőszivattyú az érzékelő nélkül is működik, de ha le akarja olvasni a lakás belső hőmérsékletét az F1155 kijelzőjén, az érzékelőt telepíteni kell. Csatlakoztassa a szobai érzékelőt az input kártya (AA3) X6:3 és X6:4 sorkapcsához. Ha az érzékelőt a szobahőmérséklet módosítására Cban és/vagy a szobahőmérséklet módosítására/stabilizálására is kívánja használni, azt az menüptban aktiválni kell. Ha a szobai érzékelőt padlófűtéses helyiségben használják, akkor csak visszajelző funkciója lehet, és nem szabályozhatja a szoba hőmérsékletét. F x400V Max (Gyári beállítás) 7 (Átállítható...- ra) 9 Csatlakoztatott fokozatok száma 7 fokozat (4 fokozat, ha a beépített villamos fűtőbetét max. 9 -ra lett átállítva) AA3-X6 AA3-X F1245 F1155 RG05 Külső BT50 Max. elektromos teljesítmény beállítása A villamos kiegészítő fűtés max. elektromos teljesítményének beállítása az menüptban történik. A táblázat a beépített villamos fűtőbetét összes fázisáramát mutatja indításkor. Ha a beépített villamos fűtőbetétet már bekapcsolták de teljes kapacitását nem használják ki, a táblázat értékei módosíthatók, mert a vezérlés eredetileg a villamos fűtőbetétet használja. A max. elektromos teljesítmény átállítása Ftos A belső hőmérséklet megváltozásához hosszabb időre lehet szükség. Padlófűtés esetén például a rövid időszakok nem eredményeznek észrevehető változást a helységhőmérsékletben. Beállítások Ez az átállítás csak a 3x400V.-ra F esetén. Amennyiben a beépített villamos fűtőbetét szállításkor megadott max. teljesítményénél (7 ) nagyobb teljesítmény szükséges, a hőszivattyú átállítható max. 9 ra. Helyezze át a fehér kábelt a beépített villamos fűtőbetét kártyáján az X7:23 sorkapocsról az X3:13 sorkapocsra (meg kell btani a sorkapocs tömítését) (AA1). 3x400V (max. elektromos teljesítmény, szállításkor 7, F ) FD1-BT30 AA1-X7 AA1-X3 AA1-SF2 Max elektromos kiegészítő fűtés () 0 Max. fázisáram L1 (A) Max. fázisáram L2 (A) Max. fázisáram L3 (A) Elektromos kiegészítő fűtés maximális teljesítmény F Max Csatlakoztatott fokozatok száma ,7 8,7 8,7 8,7 8,7 4,3 4,3 8,7 4,3 1x230V 3x230V 4,5 4, ,7 8,7 8,7 8,7 8,7 13,0 3x400V 6,5 13 Fejezet 5 Elektromos csatlakozások 23

24 3x400V (max. elektromos teljesítmény, csatlakoztatása 9 )-hez F esetén.) Max elektromos kiegészítő fűtés () x400V, F Max elektromos kiegészítő fűtés () 0,0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 3x230V, F Max elektromos kiegészítő fűtés () 0,0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 Max. fázisáram L1 (A) 8,7 8,7 Max. fázisáram L1 (A) 2,2 2,2 2,2 2,2 7,5 9,7 7,5 9,7 7,5 9,7 Max. fázisáram L1 (A) 8,7 8,7 8,7 8,7 Max. fázisáram L2 (A) 8,7 8,7 8,7 15,6 Max. fázisáram L2 (A) 4,3 4,3 4,3 4,3 4,3 4,3 4,3 4,3 Max. fázisáram L2 (A) 2,2 4,3 6,5 8,6 10,8 4,3 6,5 8,6 10,8 Max. fázisáram L3 (A) 8,7 8,7 15,6 Max. fázisáram L3 (A) 8,7 8,7 8,7 8,7 7,5 7,5 16,2 16,2 16,2 16,2 Max. fázisáram L3 (A) 2,2 4,3 6,5 8,6 10,8 11,5 13,2 15,0 16,9 1x230V, F Max elektromos kiegészítő fűtés () 0,0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 Max. fázisáram L1 (A) 2,2 4,3 6,5 8,6 10,8 13,0 15,2 17,3 19,5 Áramérzékelő csatlakoztatása esetén a hőszivattyú figyeli a fáziskénti áramfelvételt és automatikusan a legkevésbe leterhelt fázisra irányítja az elektromos fokozatokat. Tartalék üzemmód Amikor a hőszivattyú tartalék üzemmódra van kapcsolva (az SF1 -re van kapcsolva), csak a legszügségesebb funkciók vannak aktiválva. A kompresszor ki van kapcsolva és a fűtést a beépített villamos fűtőbetét adja. Nem készül melegvíz. Terhelésfelügyelet nincs csatlakoztatva. A kapcsoló (SF1) nem kapcsolható "" vagy " " állásba, amíg a F1155 nincs feltöltve vízzel. A berendezés alkatrészei károsodhatnak. Fűtési teljesítmény tartalék üzemmódban Tartalék üzemmódban a beépített villamos fűtőbetét teljesítménye a beépített villamos fűtőbetét kártyáján (AA1) lévő mikrokapcsolóval (S2) állítható be az alábbi táblázat szerint. A gyári beállítás 3,5 az F és 6 az F esetén. 3x400V (max. elektromos teljesítmény, csatlakoztatva szállításkor a 7 )-hez F esetén) Fejezet 5 Elektromos csatlakozások

25 3x400V (max. elektromos teljesítmény, csatlakoztatása 9 )-hez F esetén.) 1x230V és 3x400V F és 3x400V F x400V F esetén ON ,5 AA1-SF2 1,0 1,5 2,0 2,5 A képen a mikrokapcsoló (AA1-SF2) gyári beállítása látható, vagyis 3,5 az F és 6 az F esetén. 3,0 3,5 3x230V F ,0 4,5 5,0 5,5 6,0 6,5 3x230V F esetén ON ,5 AA1-SF2 1,0 1,5 2,0 Csak 3x230V esetén, a képen a mikrokapcsoló (AA1-SF2) gyári beállítása látható, vagyis 3,5 F esetén. 2,5 3,0 3,5 4,0 4,5 Tartalék üzemmód termosztát Tartalék üzemmódban egy termosztáttal állítható be az előremenő vízhőmérséklet (FD1-BT30). Beállítható 35 C-ra (gyári beállítás, pl. padlófűtés) vagy 45 C-ra (pl. radiátorok). 1x230V F esetén LEK 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 Fejezet 5 Elektromos csatlakozások 25

26 Opciális csatlakozások Terhelésfelügyelet Amikor az épületben a kiegészítő villamos fűtéssel egy időben sok más elektromos készülék is üzemel, fennáll a veszélye annak, hogy az ingatlan főbiztosítékai leoldanak. A hőszivattyúban beépített terhelésfelügyelet van; ez vezérli a kiegészítő villamos fűtés fokozatait és amennyiben a főbiztosítékok túlterhelése érzékelhető, átvariálja az energiaelosztást a különböző fázisok között, vagy lekapcsolja elektromos kiegészítő fűtést. Ha a túlterhelés az elektromos kiegészítő fűtés lekapcsolása ellenére fennáll, a kompresszor leáll. Amennyiben az épület villamos fogyasztása csökken, a fokozatok újból bekapcsolódhatnak. A terhelésérzékelők bekötése Az amperérzékelőket az épület fő betápvezetékére kell telepíteni minden egyes fázisra. Erre a legmegfelelőbb a főbiztosíték elosztószekrénye. Az amperérzékelőket egy többeres vezetékkel kell egy elektromos elosztódobozba vezetni. Az elosztót és a hőszivattyút összekötő tobberes vezeték legalább 0,5 mm² keresztmetszetű legyen. A vezetéket csatlakoztassa a bemeneti kártyán (AA3) a X4:1-4 sorkapocshoz, ahol X4:1 a három amperérzékelő közös csatlakozóptja található. Az épület főbiztosítékainak méreteit az menüptban állíthatja be. Inkommande Villamos betáp el PEN L1 L 2 L 3 Külső opciónális ki/bemenetek Az F1155 programozható bemenetekkel és kimenetekkel rendelkezik a bemeneti kártyán (AA3) a külső kapcsoló funkciók vagy érzékelők csatlakoztatásához. Ez azt jelenti, hogy amikor a külső kapcsoló funkció vagy az érzékelő csatlakoztatva van a hat különleges csatlakozó valamelyikéhez, az F1155 szoftverében a megfelelő be- és kimenetekhez tartozó funkciókat ki kell választani. Ftos Amennyiben külső kapcsoló funkció vagy érintkező csatlakozik az F1155-hoz, az 5.4 menüptban kell kiválasztania a használni kívánt bemenetet vagy kimenetet. Lásd a 50. oldalt. A bemeneti kártyán e funkciókra a választható bemenetek a következők: AUX1 AUX2 AUX3 AUX4 AUX5 X6:9-10 X6:11-12 X6:13-14 X6:15-16 X6:17-18 A választható kimenetek: AA3:X7. ki/bemenetek5.4 fűtés letilt luxus mód aktivál haszn. kívül Elektromos Elcentral elosztó egység Hőszivattyú Värmepump -T3 -T2 -T haszn. kívül haszn. kívül riaszt. kimenet AA3-X4 AA3-X NIBE Uplink Csatlakoztassa a hálózati kábel (egyenes, Cat.5e UTP) RJ45 csatlakozóját (apa) a hőszivattyú hátsó részén lévő RJ45 csatlakozóhoz (anya). AA3-X6 F1155 F1245 Külső Externt B A A fenti példa az AUX1 (X6:9-10) és az AUX2 (X6:11-12) bemeneteket alkalmazza az (AA3) sorkapcs. 26 Fejezet 5 Elektromos csatlakozások

27 Ftos A felsorolt lehetőségek némelyike külön aktiválható és időzíthető a menürendszerben. Ha a tarifa vezérlés tiltása aktiválva van, a min. előremenő vízhőmérséklet nem érvényes. Választható lehetőségek AUX-bemenethez Hőmérséklet érzékelő, csapolható melegvíz A tartály tetején lévő, csapolható melegvízhőmérséklet jelzésére szolgáló hőmérséklet érzékelő csatlakoztatható az F1155-höz. A tartály tetején lévő, csapolható melegvízhőmérséklet jelzésére szolgáló hőmérséklet érzékelő (BT7) a kiválasztott kimenethez csatlakozik (5.4 menü, lásd 50. oldal) az X6 sorkapcs, a bemeneti kártyán (AA3), ami az első borítólemez mögött, a melegvíztárolón elhelyezett merülő hüvelyben található. Használj 2-eres kábelt, legalább 0,5 mm² kábelkeresztmetszettel. Hőmérséklet érzékelő, hűtés/fűtés Egy extra hőmérséklet érzékelőt (BT74) lehet az F1155-höz csatlakoztatni, melynek segítségével a vezérlés ptosabban tudja meghatározni, hogy mikor kell fűtési- és mikor hűtési üzemmódban működnie. A fűtési-hűtési rendszerben megfelelően elhelyezett hőmérséklet érzékelőt az X6 sorkapocs kiválasztott bemenetére kell kötni a bemeneti kártyán (AA3; 5.4 menüpt, az alternatíva csak akkor választható, ha a hűtési rendszer telepítve van; lásd 50. oldal), ami az első borítólemez alatt található. Használj 2-eres kábelt, legalább 0,5 mm² kábelkeresztmetszettel. A kiegészítő fűtés és/vagy a kompresszor külső letiltására szolgáló bemenet. A kiegészítő fűtés és a kompresszor tiltása két AUXbemenetre csatlakozik. Amennyiben a kiegészítő fűtés és/vagy a kompresszor külső tiltása szükséges, beköthető az első borítólemez mögött, a bemeneti kártyán (AA3) lévő X6 sorkapocsba. A kiegészítő fűtés és/vagy a kompresszor tiltása úgy történik, hogy az 5.4 menüben kiválasztott bemenethez csatlakoztat egy potenciálmentes ktaktust. Lásd. oldal 50. A kiegészítő fűtés és a kompresszor blokkolása kombinálható. A záróktaktus esetén a kiegészítő fűtés letiltásra kerül. Ktaktus a külső tarifa vezérléshez. Amennyiben szükséges, a külső tarifa vezérlés tiltása beköthető az első burkolat mögött, a bemeneti kártyán (AA3) lévő X6 sorkapocshoz. A tarifa vezérlés azt jelenti, hogy a kiegészítő fűtés, a kompresszor, a fűtés és a melegvíz előállítása úgy tiltható le, hogy az 5.4 menüben kiválasztott bemenethez egy potenciálmentes ktaktust csatlakoztat; lásd. oldal 50. Zárt ktaktus esetén a tarifa vezérlés aktív. "SG ready" kapcsoló Ez a funkció csak azokban az elektromos hálózatokban használható, amelyek támogatják az "SG Ready" szabványt. "Az SG Ready" két AUX-bemenetet igényel. Azokban az esetekben, amikor ez a funkció szükséges, a bemeneti kártyán (AA3) lévő X6 sorkapocshoz kell csatlakoztatni. "A "SG Ready" a tarifa vezérlés intelligens formája, mellyel az áramszolgáltató befolyásolhatja a belső hőmérsékletet, a melegvíz hőmérsékletét és/vagy a medence hőmérsékletét (amennyiben alkalmazandó), vagy a nap bizyos szakaszaiban egyszerűen blokkolhatja a kiegészítő fűtést és/vagy a hőszivattyú kompresszorát (a funkció aktiválása után kiválasztható a menüptban). A funkció aktiválása úgy történik, hogy az 5.4 menüptban kiválasztott két bemenethez csatlakoztat egy potenciálmentes ktaktust (SG Ready A és SG Ready B); lásd. oldal.50. A zárt vagy nyitott ktaktus a következők valamelyikét jelenti: Letiltás (A: Zárt, B: Nyitott) "SG Ready" aktív. A hőszivattyú kompresszora és a kiegészítő fűtés a napi tarifa vezérléshez haslóan blokkolva van. Normál üzemmód (A: nyitott, B: nyitott) "SG Ready" nem aktív. Nincs hatása a rendszerre. Olcsó üzemmód (A: nyitott, B: zárt) "SG Ready" aktív. A rendszer a költségmegtakarításokra összptosít és kihasználhatja például az áramszolgáltató alacsy tarifáját vagy bármilyen saját forrásból származó többlet kapacitását (a rendszerre gyakorolt hatás a menüben állítható be). Többletkapacitás üzemmód (A: zárt, B: zárt) "SG Ready" aktív. Az áramszolgáltató többletkapacitása esetén a rendszer (nagy alacsy ár) teljes teljesítménnyel üzemelhet (a rendszerre gyakorolt hatás a menüben állítható be). (A = SG Ready A és B = SG Ready B ) +Adjust kapcsoló +Adjust használata esetén, a berendezés kommunikál a padlófűtés vezérlésével* és a padlófűtés újbóli bekapcsolódása szerint módosítja a fűtési görbét és a kalkulált előremenő hőmérsékletet. Aktiválja az +Adjust által befolyásolni kívánt fűtési/hűtési rendszert a funkció kiemelésével és az OK gomb megnyomásával. *Az +Adjust támogatása szükséges Fejezet 5 Elektromos csatlakozások 27

28 28 Az +Adjust-ot előbb ki kell választani a 5.4 menüben ("AUX bemenetek/kimenetek ). A berendezés AA3 bemeneti kártyáján legalább 34 "bemeneti verziónak", a szoftver verziónak 5539 vagy magasabb "kijelző verziónak" kell lennie, hogy az +Adjust működjön. A verzió a 3.1 menüben a bemeneti verzió, illetve a kijelző verzió alatt ellenőrizhető. Új szoftver ingyenesen letölthető innen: A padlófűtéssel és radiátorokkal is rendelkező rendszerekben az optimális működéshez NIBE ECS 40/41-t kell használni. Csatlakozás a fűtés külső tiltásához Amennyiben szükséges, a fűtés külső tiltása beköthető az első burkolat mögött, a bemeneti kártyán (AA3) lévő X6 sorkapocshoz. A fűtési üzemmód tiltása úgy történik, hogy az 5.4 menüptban kiválasztott bemenethez egy potenciálmentes ktaktust csatlakoztat. Lásd. oldal 50. A ktaktus zárásával a fűtési üzemmód tiltható. Ha a fűtési üzemmód tiltása aktiválva van, a min. előremenő vízhőmérséklet nem érvényes. Csatlakozás talajköri keringtetőszivattyú külső vezérléséhez A talajköri keringtető szivattyú külső vezérléséhez ktaktus köthető az első borítólemez mögött, a bemeneti kártyán (AA3) lévő X6 sorkapocsba. A talajköri keringtetőszivattyú külső vezérléséhez potenciálmentes ktaktus csatlakoztatható az 5.4 menüptban kiválasztott bemenethez. Lásd 50. oldal. Zárt ktaktus esetén a talajköri keringtetőszivattyú aktív. Csatlakozás az extra melegvíz" aktiváláshoz Egy külső ktaktus csatlakoztatható az F1155-höz az extra melegvíz" használati melegvíz készítés aktiválásához. A ktaktusnak potenciálmentesnek kell lennie, és az (5.4 menüptban) kiválasztott bemenethez kell csatlakoztatni, lásd. oldal 50) a X6 sorkapcs, a bemeneti kártyán (AA3). "Az "extra melegvíz" funkció addig aktív, amíg a ktaktus zárt állapotban van. Csatlakozás az külső szabályozó egységek" aktiváláshoz Külső ktaktus csatlakoztatható az F1155-höz az előremenő vízhőmérséklet és a helységhőmérséklet módosításához. Fejezet 5 Elektromos csatlakozások Zárt ktaktus esetén a kívánt helységhőmérséklet adott C-kal változik (ha a szobai érzékelő csatlakoztatva és aktiválva van). Ha szobai érzékelő nincs csatlakoztatva vagy nem aktív, az "hőmérséklet" kívánt módosítása (a fűtési görbe eltolása) egy beállított értékkel változik meg. Az érték -10 és +10 között állítható be. 1. fűtési-hűtési rendszer A ktaktusnak potenciálmentesnek kell lennie, és az (5.4 menüptban) kiválasztott bemenethez kell csatlakoztatni, lásd. oldal 50) a X6 sorkapcs, a bemeneti kártyán (AA3). A módosított érték az "külső szabályozó egységek" menüptban állítható be fűtési-hűtési rendszer A 2 8. fűtési-hűtési rendszer külső vezérléséhez további kiegészítőkre van szükség ((ECS 40 vagy ECS 41). A telepítési utasításokat lásd a tartozék telepítési kézikönyvében. Csatlakozás a szellőztetés intenzitásának változtatásához. Ftos A külső vezérlő ktaktus csak akkor használható, ha az FLM tartozék telepítve és aktiválva van. Külső ktaktus csatlakoztatható az F1155-höz a szellőztető egy előre beállított ventilátor-fordulatszámának aktiválásához. A ktaktusnak potenciálmentesnek kell lennie, és azt az input kártya (AA3) X6 sorkapcsán a kiválasztott bemenethez kell csatlakoztatni (5.4 menü, lásd 50. oldal). Zárt ktaktus esetén a beállított ventilátor-fordulatszám aktíválódik. A ktaktus nyitásakor a normál fordulatszám visszaáll. NV 10, talajköri nyomás-/szint-/áramlásőr Ha a talajköri rendszerhez szintérzékelő (NV10 tartozék) szükséges, azt az input kártya (AA3) X6 sorkapcsán a kiválasztott bemenethez kell csatlakoztatni (5.4 menü, lásd 50. oldal). A bemenethez nyomásérzékelő és áramlásőr is csatlakoztatható. Normál üzemmódban a bemenetnek zárt állapotban kell lennie. Választható lehetőségek az AUX kimenethez (a ktaktus egy potenciálmentes relé) Egy potenciálmentes relékimeneten (max 2 A) keresztül külső vezérlő funkciók érhetőek el az input kártyán (AA3), az X7 sorkapcs. A kimenethez a következő funkciók rendelhetőek: Gyűjtött hiba jelzése. Talajvízszivattyú vezérlése Hűtési üzemmód jelzése (csak akkor alkalmazható, ha a hűtéshez szükséges tartozékok rendelkezésre állnak). Melegvíz cirkulációs szivattyú vezérlése. Külső keringtetőszivattyú (fűtőközeghez).

29 Külső váltószelep melegvízhez. Ha a fentiek közül bármelyiket telepítik a X7 sorkapocsra, azt a 5.4 menüben kell kiválasztani; lásd 50. oldal. A gyári alapbeállítás a gyűjtött hiba jelzése. Amennyiben többféle kimenetet szeretne csatlakoztatni az X7 sorkapocshoz egyidőben, pl. a gyűjtött hiba jelzése mellett, kiegészítő vezérlőkártya telepítése szükséges. A tartozékok csatlakoztatása A tartozékok csatlakoztatására vatkozó utasítások az adott tartozékra vatkozó telepítési útmutatóban találhatók. Lásd az információt ahol megtalálja az F1155 esetében alkalmazható kiegészítők jegyzékét C NO NC AA3-X7 AA3-X7 Az ábra a gyűjtött hiba jelzését mutatja. Ha az (SF1) kapcsoló " " vagy állásban van, a relé gyűjtött hibát jelez. Külső keringtetőszivattyú, talajvízszivattyú vagy melegvíz keringtetőszivattyú az alábbi ábra szerint csatlakozhat a kimenethez. Minden csatlakozódoboz jelölje a feszültségre vatkozó figyelmeztetéseket AA3-X7 C NO NC AA3-X7 F1155 F1X45 Külső Externt L N PE L N PE Keringtetőszivattyú Ftos A relé kimenetek maximális terhelése 2 A lehet (230V ~). Fejezet 5 Elektromos csatlakozások 29

30 6 Üzembe helyezés és beállítás Előkészületek 1. Ellenőrizze, hogy az F1155 nem sérült-e meg szállítás közben. 2. Ellenőrizze, hogy a kapcsoló (SF1) " " állásban legyen. 3. Ellenőrizze, hogy van-e víz az összes tárolóban és fűtési-hűtési rendszerben. Ftos Ellenőrizze a kismegszakítót és a motorvédőket. Ezek szállítás közben le/kioldhatnak. Ne indítsa be a hőszivattyút, ha fennáll a veszélye, hogy a renszerben megfagyott a víz. Feltöltés és légtelenítés Ftos Az elégtelen légtelenítés károsíthatja az F1155 belső kompenseit. A talajköri rendszer feltöltése során egy nyitott tartályban keverjen fagyállót a vízhez. A keveréknek mintegy -15 C fagyhatárral kell rendelkeznie. A talajköri folyadékot töltőszivattyú csatlakoztatásával kell feltölteni. 1. Ellenőrizze, hogy a talajköri rendszer szivárgásmentes-e. 2. Az ábra szerint csatlakoztassa a töltőszivattyút és a visszatérő vezetéket a talajköri rendszer töltő csatlakozásaihoz. 3. Az 1. alternatíva (kiegyenlítő tartály) használata esetén zárja el a kiegyenlítő tartály (CM2) alatti szelepet. 4. Zárja el a töltő csatlakozás háromjáratú szelepét (tartozék). 5. Nyissa ki a töltő csatlakozás lévő szelepeket. 6. Kapcsolja be a töltőszivattyút. 7. Töltse addig, amíg folyadék nem jelenik meg a visszatérő vezetékben. 8. Zárja a töltő csatlakozás lévő szelepeket. 9. Nyissa ki a töltő csatlakozás háromjáratú szelepét (tartozék). 10. Az 1. alternatíva (kiegyenlítő tartály) használata esetén nyissa ki a kiegyenlítő tartály (CM2) alatti szelepet. A fűtési-hűtési rendszer feltöltése és légtelenítése Alt. 2 Alt. 1 VBf KBin XL6 KBut XL7 VV VBr Feltöltés 1. Nyissa meg a töltőszelepet (külső szerelvény, a termék nem tartalmazza). Töltse fel vízzel a fűtésihűtési rendszert. 2. Nyissa ki a légtelenítő szelepet. 3. Amikor a légtelenítő szelepen át távozó vízben már nincs levegő, zárja el a légtelenítő szelepet. Kis idő múlva a nyomás emelkedni kezd. 4. A megfelelő nyomás elérésekor zárja el a töltőszelepet. P Stängs Zár Légtelenítés BK Kollektor / JK Az elégtelen légtelenítés károsíthatja a belső kompenseket. 1. Légtelenítse a hőszivattyút a légtelenítő szelepen, a fűtési-hűtési rendszer többi részét a megfelelő légtelenítő szelepeken keresztül. 2. Mindaddig folytassa a feltöltést és légtelenítést, amíg az összes levegő el nem távozik és a rendszerben a megfelelő nyomást el nem éri. XL1 XL6 XL9 XL7 XL2 A talajköri rendszer feltöltése és légtelenítése Az elégtelen légtelenítés károsíthatja a talajköri keringtetőszivattyút. XL 1 XL 2 XL 6 XL 7 XL 9 Csatlakozás, fűtőközeg előremenő Csatlakozás, fűtőközeg visszatérő Csatlakozás, bejövő talajköri folyadék Csatlakozás, kimenő talajköri folyadék Csatlakozás, melegvíztároló 30 Fejezet 6 Üzembe helyezés és beállítás

31 Szimbólumok Navigálás a Bevezető útmutatóban Szimbólum Megnevezés Elzárószelep A. Oldal B. Név és menü száma nyelv 4.6 Biztsági szelep Kiegyenlítő tartály Tágulási tartály P Nyomásmérő Részecskeszűrő Bevezető útmutató A hűtési-fűtési rendszerben víznek kell lennie, mielőtt a kapcsolót "" állásba kapcsolná. 1. Állítsa a hőszivattyú kapcsolóját (SF1) "" állásba. 2. Kövesse a hőszivattyú kijelzőjén a Bevezető útmutatóban található utasításokat. Ha a Bevezető útmutató nem indul el, amikor a hőszivattyú bekapcsol, indítsa el kézzel az 5.7 menüptban. TIPP A hőszivattyú vezérlőrendszerének részletesebb bemutatását az 36 oldal találja (működés, menük stb.). Ha az F1155 bekapcsolásakor az épület fűtetlen, a kompresszor esetleg nem képes a teljes igény kielégítésére a kiegészítő fűtés igénybevétele nélkül. Az A hőszivattyú első bekapcsolásakor a Bevezető útmutató is elindul. A Bevezető útmutató ismerteti, hogy mit kell elvégezni az első indításkor, a hőszivattyú alapbeállításainak áttekintésével együtt. A Bevezető útmutató biztosítja, hogy az első indítás megfelelően történjen, és azt ne lehessen megkerülni. A Bevezető útmutató később az 5.7 menüptból indítható el. Ftos Ameddig a Bevezető útmutató aktív, a rendszer egyetlen funkciója sem kapcsol be automatikusan. A Bevezető útmutató a rendszer minden egyes újraindításakor elindul, amig az utolsó oldal azt ki nem kapcsolják. Amennyiben félbehagyja a "Bevezetőt", a készülék kilép a menüből 60 perc C. Opció / beállítás A. Oldalszám Itt láthatja, hogy meddig jutott el a Bevezető útmutatóban. A következők szerint lapozhat a Bevezető útmutatóban: 1. Forgassa addig a Ktroll gombot, amíg a bal felső sarokban (az oldalszámnál lévő) egyik nyilat kijelöli. 2. A Bevezető útmutatóban az oldalak közötti ugráshoz nyomja meg az OK gombot. B. Menü megnevezése és száma Olvassa el, hogy a Bevezető útmutató ezen oldala a vezérlőrendszer melyik menüjéhez tartozik. A zárójelben megadott számok a vezérlőrendszer menüszámára utalnak. Ha többet szeretne tudni az érintett menükről, tekintse meg a Súgó menüt vagy olvassa el a használati útmutatót. C. Opció / beállítás Itt végezheti el a rendszer beállítását. D. Súgó menü A legtöbb menüben szerepel egy szimbólum, mely azt jelzi, hogy a menühöz magyarázatok is elérhetők. A súgó szövegének eléréséhez: 1. A súgó szimbólum választásához használja a ktroll gombot. 2. Nyomja meg az OK gombot. A súgó szövege gyakran több oldal keresztül folytatódik, melyek között a ktroll gombbal tud lapozni. Fejezet 6 Üzembe helyezés és beállítás 31

32 Utóbeállítás és légtelenítés A szivattyú beállítása, automatikus üzemmód Talajköri oldal A talajköri rendszerben a megfelelő térfogatáram biztosításához a talajköri keringtető szivattyúnak helyes fordulatszám kell üzemelnie. F1155-hoz automatikus vezérlésű talajköri keringtető szivattyú tartozik standard üzemmódban. Egyes funkciók és kiegészítők megkívánják a manuális üzemeltetést és be kell állítani a helyes fordulatszámot, lásd a résztszivattyú beállítás, kézi üzemmód. Az automatikus vezérlés akkor lép működésbe, amikor a kompresszor üzemel és beállítja a talajköri keringtető szivattyú fordulatszámát, hogy meglegyen az optimális különbség az előremenő és visszatérő hőmérsékletek között. Passzív hűtéshez például a talajköri keringtető szivattyúnak az menüben beállított fordulatszám kell üzemelnie. Fűtőközeg oldal A fűtőközeg-rendszerben a megfelelő térfogatáram biztosításához a fűtőközeg keringtető szivattyúnak helyes fordulatszám kell üzemelnie. F1155-hoz automatikus vezérlésű fűtőközeg keringtető szivattyú tartozik standard üzemmódban. Egyes funkciók és kiegészítők megkívánják a manuális üzemeltetést és be kell állítani a helyes fordulatszámot, lásd a résztszivattyú beállítás, kézi üzemmód. Az automatikus vezérlés akkor lép működésbe, amikor a kompresszor üzemel és beállítja a fűtési keringtető szivattyú fordulatszámát az aktuális üzemmódban, hogy meglegyen az optimális különbség a fűtési előremenő és visszatérő hőmérsékletek között. Fűtési üzemmódban ehelyett a beállított méretezési külső hőmérsékletet (MKH) és az menüben található hőmérséklet különbséget alkalmazzák. Amennyiben szükséges, a keringtető szivattyú maximális fordulatszáma az menüben korlátozható. Szivattyú beállítás, kézi üzemmód Talajköri oldal F1155-hoz automatikus vezérlésű talajköri keringtető szivattyú tartozik. Ha a fordulatszámot kézzel kell beállítani, nyissa meg az menüt (lásd oldal 44) és kapcsolja ki a "auto"-t és az alábbi ábra szerint állítsa be a szivattyú fordulatszámát. Ftos Amikor a passzív hűtéshez kiegészítőt használnak, a talajköri keringtető szivattyú fordulatszámát a menüben kell beállítani. P F Rendelkezésre álló nyomás, kpa Rendelkezésre Tillgängligt tryckálló nyomás, kpa Elektromos Eleffekt teljesítmény, W Elektromos teljesítmény, W100 P40% P60% P100% 100% 0 40% 0 0,00 0,10 0,20 0,30 0,40 0,50 0,60 l/s Flöde Térfogatáram, l/mp F Rendelkezésre álló nyomás, kpa kpa % P80% P80% 80% Elektromos teljesítmény, W 200W P100% 100% P60% 80% P40% 60% % 0 0,00 0,10 0,20 0,30 0,40 0,50 0,60 0,70 0,80 l/s Térfogatáram, l/mp 32 Fejezet 6 Üzembe helyezés és beállítás

33 LEK Fűtőközeg oldal F1155-hoz automatikus vezérlésű fűtési keringtető szivattyú tartozik. Ha a fordulatszámot kézzel kell beállítani, nyissa meg az menüt (lásd oldal 45) és kapcsolja ki a "auto"-t és az alábbi ábra szerint állítsa be a szivattyú fordulatszámát. Ftos Amikor a passzív hűtéshez kiegészítőt használnak, a fűtési keringtető szivattyú fordulatszámát a menüben kell beállítani. P F Rendelkezésre álló nyomás, kpa Rendelkezésre Tillgängligt tryckálló nyomás, kpa Elektromos Eleffekt teljesítmény, W P40% P60% P80% P100% 60% 80% 100% 0 40% 0 0,00 0,05 0,10 0,15 0,20 0,25 0,30 0,35 0,40 0,45 0,50 l F Rendelkezésre álló nyomás, kpa P40% 40% 60% Elektromos teljesítmény, W Térfogatáram, l/mp Elektromos teljesítmény, W 100 P60% P80% 80% P100% 100% 0 0 0,00 0,05 0,10 0,15 0,20 0,25 0,30 0,35 0,40 0,45 0,50 l/s Térfogatáram, l/mp Újrabeállítás, légtelenítés, fűtőközeg oldal Üzembe helyezést követően a fűtési rendszerben még maradhat levegő, ezért további légtelenítésre lehet szükség. Ha a hőszivattyú vagy a fűtési-hűtési rendszer gurgulázó hangot ad, az egész rendszert légteleníteni kell. Újrabeállítás, légtelenítés, kollektor oldal Kiegyenlítő tartály Ellenőrizze a folyadékszintet a kiegyenlítő tartályban (CM2). Ha a folyadékszint lecsökkent, töltsön rá a rendszerre. 1. Zárja el a tartály alatti szelepet. 2. Vegye le a csatlakozót a tartály tetejéről. 3. Töltse fel talajköri folyadékkal, hogy a tartály kb. 2/3-ig legyen. 4. Helyezze vissza a csatlakozót a tartály tetejére. 5. Nyissa ki a tartály alatti szelepet. Ha a rendszerben növelni kell a nyomást, zárja el a fűtési keringtető szivattyú (GP2) működése közben a bejövő fővezeték szelepét, miközben a tágulási tartály (CM2) nyitva van, így a folyadékszint lentebb kerül a tartályban. Tágulási tartály Ha zárt tágulási tartályt (CM3) használnak nyitott tartály helyett, ellenőrizni kell a rendszernyomást. Ha a nyomás alacsy, a rendszert újra fel kell tölteni. A helységhőmérséklet utólagos módosítása Ha a beállított helységhőmérsékletet nem sikerül elérni, utólagos módosítás lehet szükséges. Hideg időjárás esetén Ha a helységhőmérséklet túl alacsy, növelje egy egységgel a "fűtési görbe"-t az menüptban. Ha a helységhőmérséklet túl magas, csökkentse egy egységgel a "fűtési görbe"-t az menüptban. Meleg időjárás esetén Ha a helységhőmérséklet túl alacsy, növelje egy egységgel a "hőmérséklet"-t (fűtési görbe meredekségét) a menüptban. Ha a helységhőmérséklet túl magas, csökkentse egy egységgel a "hőmérséklet"-t (fűtési görbe eltolását) a menüptban. A hűtési/fűtési görbe beállítása rendszer fűtési vízhőfok C fűtési görbe LEK 2/3 külső hőmérséklet C Fejezet 6 Üzembe helyezés és beállítás 33

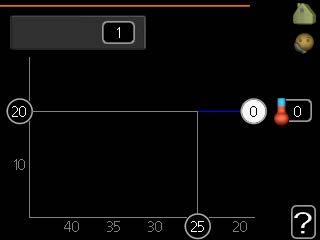

34 rendszer fűtési vízhőfok C hűtési görbe Ftos A belső hőmérséklet finombeállítása esetén a fűtési görbét felfelé vagy lefelé kell eltolni, amit az 1.1 hőmérséklet menüptban lehet végrehajtani. fűtési görbe külső hőmérséklet C Beállítási tartomány: 0-15 Alapértelmezett érték: 9 hűtési görbe (tartozék szükséges) Beállítási tartomány: 0-9 Alapértelmezett érték: 0 A görbe menüben választhatja ki a fűtést vagy hűtést. A következő menü (fűtési görbe/hűtési görbe) a házra vatkozó fűtési és hűtési görbéket mutatja. A görbe rendeltetése, hogy a külső hőmérséklettől függetlenül egyenletes belső hőmérsékletet és ezáltal energiatakarékos működést biztosíts. A hőszivattyú vezérlése e fűtési görbék alapján határozza meg a rendszerben a víz hőmérsékletét, az előremenő vízhőmérsékletet és ennél fogva a belső hőmérsékletet. Válassza ki a fűtési görbét és itt olvassa le, hogy az előremenő vízhőmérséklet miként változik a különböző külső hőmérsékletek esetén. A "rendszer"-től jobbra legtávolabb látható szám megmutatja, hogy melyik rendszerhez választotta ki a fűtési/hűtési görbét. Görbe meredekség A fűtési/hűtési görbe meredeksége azt jelzi, hogy milyen mértékben fog növekedni/csökkenni a fűtési vízhőmérséklet, a külső hőmérséklet változása esetén. Meredekebb görbe magasabb fűtési előremenő vízhőmérsékletet vagy alacsyabb hűtési előremenő vízhőmérsékletet jelent adott külső hőmérséklet mellett. Előremenő vízhőmérséklet C 70 Brantare Meredekebb kurvlutning görbe C Külső UTETEMPERATUR hőmérséklet Az optimális görbe függ az adott hely éghajlatától, hogy a házban radiátoros vagy padlófűtés van-e, és milyen jól szigetelt a ház. A görbe beállítása a fűtési rendszer telepítésekor történik, később azban szükség lehet módosítására. A görbe általában nem igényel további módosítást. A görbe eltolása A fűtési görbe eltolása azt jelenti, hogy a fűtési vízhőmérséklet változása azos a külső hőmérséklettel, pl. a görbe eltolása +2 egységgel 5 C-kal melegebb fűtési vízhőmérsékletet eredményez az eredeti fűtési görbéhez képest. Előremenő hőmérséklet maximális és minimális értékek Mivel az előremenő vízhőmérséklet nem lehet magasabb vagy alacsyabb, mint a beállított maximális vagy minimális érték, a fűtési görbe e hőmérsékletek mellett ellaposodik. Ftos Padlófűtési rendszereket általában max előremenő hőm. 35 és 45 C közötti értékre állítják be. Padlóhűtés min. előremenő vízhőfok esetén korlátozni kell a kdenzáció megelőzése érdekében. A megengedett legmagasabb fűtési vízhőmérsékletet padlófűtés esetén a padló szállítója/telepítője meghatározhatja. A fűtési görbe végén lévő szám a görbe meredekségét jelöli. A hőmérő melletti szám adja meg a görbe eltolását. Az új érték beállításához használja a Ktroll tárcsát. Az OK gomb megnyomásával nyugtázza az új beállítást. A 0 görbe az menüptban létrehozott saját fűtési görbe. További, eltérő (meredekségű) görbe kiválasztásához: Ha csak egy fűtési/hűtési rendszerrel rendelkezik, a görge száma már akkor megjelenik, amikor a menüablak megnyílik. 1. Válassza ki azt a fűtési/hűtési rendszert (ha egynél több van), amelynek a görbéjét módosítani kívánja. 2. Amikor megerősíti a fűtési/hűtési rendszer kiválasztást, megjelenik a görbe száma. 3. A beállítási módba való belépéshez nyomja meg az OK gombot. 4. Válassz új görbét. A görbék 0-tól 15-ig vannak számozva; minél nagyobb a szám, annál meredekebb a görbe és annál magasabb a fűtővíz hőmérséklete. A 0 görbe azt jelenti, hogy a egyedi görbe (1.9.7 menü) van használatban. 5. A beállítási módból való kilépéshez nyomja meg az OK gombot. 34 Fejezet 6 Üzembe helyezés és beállítás

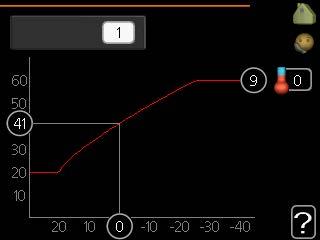

35 A görbe leolvasásához: 1. Forgassa el a ktroll tárcsát, hogy a tengelyen a külső hőmérséklet mutató gyűrűt jelölje meg. 2. Nyomja meg az OK gombot. 3. Kövesse a szürke valat fel a görbéig majd nan balra, hogy leolvassa a kiválasztott külső hőmérséklethez tartozó fűtési előremenő vízhőmérséklet értékét. 4. Most a ktroll tárcsa jobbra vagy balra fordításával kiválaszthatja a különböző külső hőmérsékletekhez tartozó értékeket és leolvashatja a megfelelő előremenő hőmérsékletet. 5. A leolvasási üzemmódból való kilépéshez nyomja meg az OK vagy a vissza gombot. TIPP Várj 24 órát az új beállítások után, hogy a helységhőmérséklet stabilizálódhass. Hideg időjárás esetén, ha a helységhőmérséklet túl alacsy, növelje egy egységgel a görbe meredekségét. Hideg időjárás esetén, ha a helységhőmérséklet túl magas, csökkentse egy egységgel a görbe meredekségét. Ha odakint meleg van és a helységhőmérséklet túl alacsy, növelje egy egységgel a görbe eltolását. Ha odakint meleg van és a helységhőmérséklet túl magas, csökkentse egy egységgel a görbe eltolását. Fejezet 6 Üzembe helyezés és beállítás 35

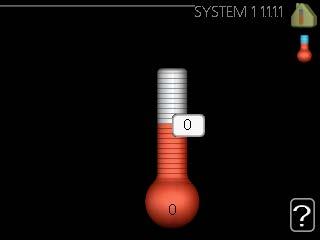

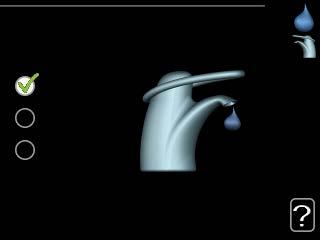

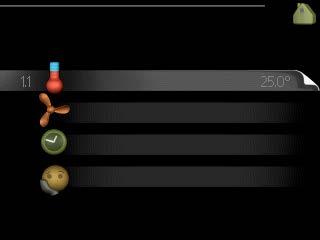

36 7 Vezérlés - Bevezetés TFT kezelőfelület A B C D BELSŐ HŐMÉRSÉKLET HŐSZIVATTYÚ F1155 Kijelző MELEGVÍZ INFO A B C D E F Kijelző Státusz LED OK gomb Vissza gomb Ktroll tárcsa Kapcsoló G USB-csatlakozás A kijelzőn utasítások, beállítások és az üzemeltetéssel kapcsolatos információk láthatók. A könnyen érthető kijelző és menürendszer lehetővé teszi a különböző menük közötti navigációt, az egyszerű beállítást vagy a kívánt információ megszerzését. Státusz LED A státus LED a hőszivattyú üzemállapotát mutatja. A LED: zöld fény esetén normál üzemállapot. sárga fény esetén tartalék üzemmód. vörös fény esetén üzemzavart jelez. OK gomb Az OK gomb segítségével: léphet be almenükbe/nyugtázhatja a beállításokat és opciókat. Vissza gomb A vissza gomb segítségével: léphet vissza az előző menübe. elállhat olyan beállításoktól, melyek nincsenek lenyugtázva. E F G Ktroll tárcsa A ktroll tárcsa mindkét irányba körbeforgatható, segítségével: menüt válthat vagy egy menüben adott beállítási sorra navigálhat. növelheti/csökkentheti a kiválasztott paramétereket. lapozhat a többoldalas súgó oldalak (pl. súgómenükben vagy a szerviz információk között). Kapcsoló (SF1) A főkapcsoló három féle állásba kapcsolható: Be () Készenlét ( ) Tartalék üzemmód ( ) A tartalék üzemmód csak a hőszivattyú meghibásodása esetén használható. Ebben az üzemmódban a kompresszor nem üzemelhet és csak a beépített villamos fűtőbetét használható. A hőszivattyú kijelzője sötét, az állapotjelző lámpa azban sárgán világít. USB-csatlakozás Az USB-csatlakozás a termék nevét viselő műanyag embléma alatt van elrejtve. Az USB-csatlakozást a szoftver frissítésére használják. Keresse fel a és kattints a "Szoftver" fülre, hogy a berendezéséhez tartozó legfrissebb szoftvert letöltse. 36 Fejezet 7 Vezérlés - Bevezetés

37 Menürendszer Amikor kinyitja a hőszivattyú ajtaját, a négy főmenü látható a kijelzőn, valamint bizyos alapinformációk. Külső hőmérséklet BELSŐ HŐMÉRSÉKLET HŐSZIVATTYÚ Belső hőmérséklet (ha szobai érzékelők telepítve vannak) SZERVÍZ MELEGVÍZ INFO Melegvíz hőmérséklet Üzemi információk Átmeneti luxus üzemmód (ha aktiválvaa melegvíz becsült mennyisége van) 1 menü - BELSŐ HŐMÉRSÉKLET A fűtés-hűtés beállítása és ütemezése. Az információt lásd a Súgó menüben vagy a használati útmutatóban. 2 menü - MELEGVÍZ A melegvízkészítés beállítása és ütemezése. Az információt lásd a Súgó menüben vagy a használati útmutatóban. Ez a menü csak akkor jelenik meg, ha a hőszivattyúhoz melegvíztároló csatlakozik. 3 menü - INFO Hőmérsékletek és egyéb üzemi információk megjelenítése és hozzáférés a riasztási naplóhoz. Az információt lásd a Súgó menüben vagy a használati útmutatóban. 4 menü - HŐSZIVATTYÚ Az idő, dátum, nyelv, kijelző, üzemmód stb. beállítása. Az információt lásd a Súgó menüben vagy a használati útmutatóban. 5. menü - SZERVÍZ Speciális beállítások. Ezek a beállítások csak a telepítők vagy a szervizmérnökök számára elérhetők. A menü akkor látható, ha a Start menüben 7 másodpercig nyomják a Vissza gombot. Lásd. oldal 42. A kijelző szimbólumai Működés közben a következő szimbólumok jelennek meg a kijelzőn. Szimbólum Leírás Ez a szimbólum akkor jelenik meg az információ ik mellett, ha olyan információ van a 3.1 menüptban, amelyet meg kell tekintenie. Ez a két szimbólum azt jelzi, hogy a kompresszor vagy a kiegészítő fűtés le van tiltva a F1155-ben. Ezek például attól függően vannak letiltva, hogy a 4.2 menüptban melyik üzemmód van kiválasztva, a letiltás ütemezve van-e a menüptban, vagy történt-e olyan riasztás, amely bármilyeket letiltja. A kompresszor letiltása. A kiegészítő fűtés letiltása. A szimbólum akkor jelenik meg, ha a melegvíznél aktiválva van az átmeneti hőmérséklet növelés vagy az extra melegvíz üzemmód. Ez a szimbólum azt jelzi, hogy a "vakáció program" aktív-e a 4.7-ban. A szimbólum azt jelzi, hogy a F1155-nek van-e kapcsolata a NIBE Uplink -val. Ez a szimbólum a ventilátor aktuális fordulatszámát jelzi, ha a fordulatszám eltér a normál beállítástól. NIBE FLM tartozék szükséges. Ez a szimbólum azt jelzi, hogy a szolárrendszer aktív-e. Tartozék szükséges. Ez a szimbólum azt jelzi, hogy a medencefűtés aktív-e. Tartozék szükséges. Ez a szimbólum azt jelzi, hogy a hűtés aktív-e. Tartozék szükséges. Fejezet 7 Vezérlés - Bevezetés 37

38 Menüszám megjelölt almenü Név és menüszám főmenü BELSŐ HŐMÉRSÉKLET MELEGVÍZ BELSŐ HŐMÉRSÉKLET 1 Szimbólum főmenü hőmérséklet szellőztetés időprogram normál ki haladóknak HŐSZIVATTYÚ INFO Megjelölt főmenü Szimbólumok almenük Név almenük Állapot információ almenük Működés A kurzor mozgatásához forgassa el a ktroll tárcsát balra vagy jobbra. A megjelölt pozíció fehér és/vagy egy megnyitott fülön található. Menüválasztás A menürendszerben való közlekedéshez válassza a főmenüt, majd nyomja meg az OK gombot. Egy új ablak nyílik meg almenükkel. Válassza ki valamelyik almenüt, majd nyomja meg az OK gombot. Érték beállítása idő dátum nap hónap év idő & dátum óra 12 ó Opciók választása komfort mód2.2 Megváltoztatandó értékek gazdaságos normál luxus Alternatíva Egy opciós menüben az aktuálisan kiválasztott opciót zöld pipa jelzi. Másik opció választásához: 1. Jelölje meg az alkalmazandó opciót. Valamelyik opció előre ki van választva (fehér). 2. A kiválasztott opció nyugtázásához nyomja meg az OK gombot. A kiválasztott opció előtt zöld pipa jelenik meg. Érték megadásához: 1. A ktroll tárcsával jelölje meg a választandó értéket. 2. Nyomja meg az OK gombot. Az érték háttere zöldre vált, ami azt jelenti, hogy meg tudja változtatni az értéket. 3. Az érték növeléséhez forgassa a ktroll tárcsát jobbra, csökkentéséhez pedig balra. 4. A beállított érték nyugtázásához nyomja meg az OK gombot. Módosításhoz és az eredeti értékhez való visszatéréshez nyomja meg a Vissza gombot. 38 Fejezet 7 Vezérlés - Bevezetés

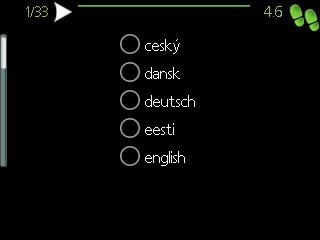

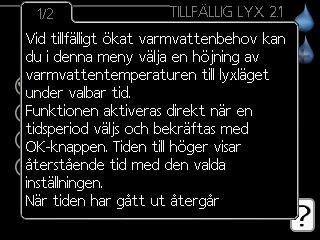

39 Használja a virtuális billentyűzetet Különféle billentyűzetek Súgó menü A legtöbb menüben szerepel egy szimbólum, mely azt jelzi, hogy a menühöz magyarázatok is elérhetők. A súgó szövegének eléréséhez: 1. A súgó szimbólum választásához használja a ktroll gombot. 2. Nyomja meg az OK gombot. A súgó szövege gyakran több oldal keresztül folytatódik, melyek között a ktroll gombbal tud lapozni. Egyes menükben, ahol szöveget kell beírni, virtuális billentyűzet áll rendelkezésre. A menütől függően rendelkezésre áll másféle karakterkészleteket is, amelyeket a ktroll tárcsával választhat ki. A karaktertábla megváltoztatásához nyomja meg a Vissza gombot. Ha a menühöz csak egy karakterkészlet tartozik, a billentyűzet közvetlenül jelenik meg. Ha befejezte az írást, jelölje ki a "OK"-t és nyomja meg az OK gombot. Görgesse végig az ablakokat A menü több ablakból állhat. Az ablakok görgetéséhez forgassa el a ktroll tárcsát. Aktuális menü ablak Ablakok száma a menüben Görgesse végig a Bevezető útmutató ablakait. nyelv 4.6 Nyilak a Bevezető útmutató ablakainak görgetéséhez 1. Forgassa addig a Ktroll gombot, amíg a bal felső sarokban (az oldalszámnál lévő) egyik nyilat kijelöli. 2. A Bevezető útmutatóban a lépések közötti ugráshoz nyomja meg az OK gombot. Fejezet 7 Vezérlés - Bevezetés 39

40 8 Vezérlés Menük 1 menü BELSŐ HŐMÉRSÉKLET 1 - BELSŐ HŐMÉRSÉKLET hőmérséklet fűtés hűtés * szellőztetés * időprogram haladóknak fűtés hűtés * szellőztetés * görbe külső szabályozó egységek min. előremenő vízhőfok szobai érzékelő beállításai hűtési beállítások * szellőztetési idő * fűtési görbe hűtési görbe * fűtés hűtés * egyedi görbe egyedi szet éjszakai hűtés Adjust fűtés hűtés * 2. menü MELEGVÍZ 2 - MELEGVÍZ extra melegvíz komfort mód időprogram haladóknak tároló fertőtlenítése HMV cirkuláció * 3. menü INFO 3 - INFO szervíz információk kompresszor info kieg. fűtés info hibanapló belső hőm. napló * Tartozékok szükségesek. 40 Fejezet 8 Vezérlés Menük

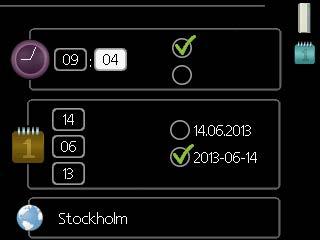

41 4. menü HŐSZIVATTYÚ 4 - HŐSZIVATTYÚ plusz funkciók üzemmód saját ikok idő & dátum nyelv vakáció program haladóknak medence * internet sms * SG Ready smart price adapti f. prioritásai auto mód beállításai fok-perc sz. beállításai gyári értékek visszaállítása időpr. komp. blokk nibe uplink tcp/ip beál proxy beáll. * Tartozék szükséges. Fejezet 8 Vezérlés Menük 41

42 5. menü SZERVÍZ Áttekintés 5 - SZERVÍZ üzemi beállítások rendszer beállítások h. melegvíz beállítások * max előremenő hőm max előremenő h.különbség üzemzavar esetén elszívó vent.fok. * hőforrás korlátozás talajk. sziv. üzemmód T.ker.sziv. seb hősziv. üzemmód fűtési sziv. sebessége belső el. fűtőpatr fűt-hűt rendsz. beáll heat pump testing blokk.fr perifériák beállítása ki/bemenetek gyári beállítások reset tesztelési üzem bevezető útmutató gyorsindítás padlószárító üzemmód naplózás beáll FLM * kieg.fűt. keveréssel * extra zóna * szolár fűtés * többfokozatú kieg. fűt melegvíz cirkuláció * modbus * * Tartozék szükséges. A szervizmenübe való belépéshez menjen a főmenübe és 7 másodpercig tartsa lenyomva a Vissza gombot. Almenük A SZERVÍZ menü narancsszínű szöveget tartalmaz és azt tapasztalt felhasználók és szervíz technikusok használhatják. Ennek a menünek több almenüje van. Az érintett menüvel kapcsolatban állapotinformáció található a kijelzőn a menüktől jobbra. üzemi beállítások A hőszivattyú üzemi beállításai. rendszer beállítások A hőszivattyú rendszerbeállításai, a tartozékok aktiválása stb. perifériák beállítása A különféle tartozékok üzemi beállításai. ki/bemenetek Programozható be- és kimenetek beállítása az (AA3) bemenetek vezérlő kértyáján. gyári beállítások reset Az összes beállítás visszaállítása a gyári értékekre (beleértve a felhasználó számára rendelkezésre álló beállításokat is). tesztelési üzem A hőszivattyú különféle kompenseinek tesztüzemmódja. bevezető útmutató A Bevezető útmutató kézi indítása, amely a hőszivattyú első bekapcsolásakor jelenik meg. gyorsindítás A kompresszor gyorsindítása. A szerviz menük nem megfelelő beállításai a hőszivattyú károsodását eredményezheti. 5.1 menü üzemi beállítások A hőszivattyú üzemi beállításai az almenükből végezhetők el. 42 Fejezet 8 Vezérlés Menük

43 5.1.1 menü h. melegvíz beállítások gazdaságos Beállítási tartományalsó hőm. gazdaságos: 5 55 C Gyári beállítás alsó hőm. gazdaságos: 38 C Beállítási tartományfelső hőm. gazdaságos: 5 60 C Gyári beállítás felső hőm. gazdaságos: 48 C normál: Beállítási tartományalsó hőm. normál: 5 60 C Gyári beállítás alsó hőm. normál: 41 C Beállítási tartomány felső hőm. normál: 5 65 C Gyári beállításfelső hőm. normál: 50 C extra Beállítási tartományalsó hőm. lux: 5 70 C Gyári beállítás alsó hőm. lux: 44 C Beállítási tartományfelső hőm. lux: 5 70 C Gyári beállítás felső hőm. lux: 53 C alsó hőm. fertőtlenítés Beállítási tartomány: C Gyári beállítás: 55 C nagy teljesítmény Beállítási tartomány: be/ki Gyári beállítás: ki Itt állíthatja be a melegvíz induló és cél hőmérsékletét a 2.2 menüptban választható különféle komfort fokozatokhoz, valamint a menüben a fertőtlenítéshez a cél hőmérsékletet. Nagyobb töltési teljesítményért kattints a nagy teljesítmény kiválasztására. Ha az "nagy teljesítmény" aktiválva van, a melegvíz készítése nagyobb teljesítménnyel történik, mint normál üzemmódban és így nagyobb melegvíz kapacitást biztosít menü max előremenő hőm. fűt-hűt. rendsz. Beállítási tartomány: 5-70 C Alapértelmezett érték: 60 C Ftos Padlófűtési rendszereket általában max előremenő hőm. 35 és 45 C közötti értékre állítják be. A padló forgalmazójánál ellenőrizze a megengedett legmagasabb hőmérsékletet menü max előremenő h.különbség max diff kompresszor Beállítási tartomány: 1 25 C Alapértelmezett érték: 10 C max diff fűtőszáll Beállítási tartomány: 1 24 C Alapértelmezett érték: 3 C Itt állíthatja be a számított és a tényleges előremenő hőmérséklet közötti maximális engedélyezett különbséget a kompresszor, illetve a kieg. fűtési üzemmódban. Max. diff. kieg. fűtés soha nem haladhatja meg a max. diff. kompresszort. max diff kompresszor Amikor az aktuális előremenő hőmérséklet a beállított értékkel eltér a számított hőmérséklettől, a hőszivattyúnak a fokperc értéktől függetlenül le kell állnia. Ha az aktuális fűtési előremenő hőmérséklet a beállított értékkel meghaladja a számított előremenőt, a fokperc értéket 0-ra állítja be. A hőszivattyú kompresszora leáll, ha csak fűtési igény van. max diff fűtőszáll Ha a "kieg. fűtés választja és aktiválja a 4.2 menüptban és a fűtési vízhőmérséklet a beállított értékkel meghaladja a számított értéket, a kiegészítő fűtés lekapcsol menü üzemzavar esetén Válassza ki, hogy a hőszivattyú riasztás esetén milyen formában jelezze azt Önnek. A különböző lehetőségek: a hőszivattyú nem készít melegvizet (gyári beállítás) és/vagy csökkenti a helységhőmérsékletet. Ftos Ha egyik jelzési mód sincs kiválasztva, riasztás esetén a rendszer energiafogyasztása megnőhet. Itt adja meg a fűtési rendszerben megengedett legmagasabb fűtési előremenő vízhőmérsékletet. Ha a berendezéshez egynél több fűtési-hűtési rendszer csatlakozik, minden egyes alrendszerre meg lehet adni az egyedi maximális előremenő vízhőmérsékleteket. A 2 8. fűtésihűtési rendszerben nem állítható be az 1. fűtési-hűtési rendszerben megadottnál magasabb max. előremenő vízhőmérséklet. Fejezet 8 Vezérlés Menük 43

44 5.1.5 menü elszívó vent.fok. (tartozék szükséges) normál és 1. fokozat-4 Beállítási tartomány: % Itt rendelheti hozzá a ventilátor fordulatszámát az öt különböző választható intenzitáshoz. Ftos A helytelenül beállított légmennyiség következtében károsodhat az épület szerkezete vagy nagyobb energiafelhasználást okozhat menü hőforrás korlátozás min talaj el. Beállítási tartomány: C Alapértelmezett érték: -8 C min talaj el. Állítsa be, hogy a hőszivattyú alacsy talajköri előremenő hőmérséklet riasztása milyen hőmérséklet esetén aktiválódj. Ha a "auto. rezet" van kiválasztva, a riasztás nyugtázódik, amikor a hőmérséklet 1 C-kal a beállított érték fölé növekszik. A kompresszor akkor áll le, amikor a talajköri folyadék hőmérséklete eléri a rá megadott minimális értéket. A kompresszor vezérlése a talajköri folyadékot 2 -kal a talajköri kilépő értéknél magasabb hőmérsékleten kívánja tartani menü talajk. sziv. üzemmód üzemmód Beállítási tartomány: szakaszos, folyamatos, 10 nap folyamatos Alapértelmezett érték: szakaszos Itt állíthatja be a talajköri keringtetőszivattyú üzemmódját. szakaszos: A talajköri keringtetőszivattyú a kompresszor indulása előtt kb. 20 másodperccel indul el és a kompresszor leállása után kb. 20 másodperccel áll le. folyamatos: Folyamatos üzem. 10 nap folyamatos: Folyamatos üzem 10 napig. Ezután a szivattyú szakaszos üzemre vált. TIPP Telepítést követően alkalmazhatja a "10 nap folyamatos" üzemmódot a folyamatos keringetés érdekében, hogy a rendszer könnyebben kilégtelenedjen menü T.ker.sziv. seb. T.ker.sziv. seb. Beállítási tartomány: auto / manuális Alapértelmezett érték: auto frd.sz. vár. módban Beállítási tartomány: % Gyári beállítás: 70 % manuális Beállítási tartomány: % Gyári beállítás: 100 % ford.sz. aktív hűtés (tartozék szükséges) Beállítási tartomány: % Gyári beállítás: 70 % ford. sz. passz. hűtés (tartozék szükséges) Beállítási tartomány: % Gyári beállítás: 100 % Itt állíthatja be a talajköri keringtetőszivattyú fordulatszámát. Válassza a "auto"-t, ha a talajköri keringtetőszivattyú fordulatszámát az optimális üzemelés érdekében automatikusan kell szabályozni (gyári beállítás). A talajköri keringtető szivattyú kézi üzemmódjához kapcsolja ki a "auto"-t és állítsa be az értéket 1 és 100% között. Ha telepítve vannak a hűtéshez szükséges kiegészítők, vagy ha a hőszivattyúban van beépített hűtési funkció, a passzív hűtés során is beállíthatja a talajköri keringtetőszivattyú fordulatszámát (ekkor a talajköri keringtetőszivattyú kézi üzemmódban működik). Ha a folyamatos üzemmód (lásd "5.1.8 menü talajk. sziv. üzemmód", 44. oldal) lett kiválasztva, a várakozó mód is választható. A keringtető szivattyú tovább üzemel, miközben a kompresszor leáll menü hősziv. üzemmód üzemmód Beállítási tartomány: auto, szakaszos Alapértelmezett érték: auto Itt állíthatja be a fűtési keringtető szivattyú üzemmódját. auto: A fűtési keringtető szivattyú az F1155-re vatkozó aktuális üzemmód szerint üzemel. szakaszos: A fűtési keringtető szivattyú a kompresszor indulása előtt 20 másodperccel indul és vele egyidőben áll le. 44 Fejezet 8 Vezérlés Menük

45 menü fűtési sziv. sebessége Üzemi állapot Beállítási tartomány: auto / manuális Alapértelmezett érték: auto Kézi beállítás, melegvíz Beállítási tartomány: % Alapértelmezett értékek: 70 % Kézi beállítás, fűtés Beállítási tartomány: % Alapértelmezett értékek: 70 % Kézi beállítás, medence Beállítási tartomány: % Alapértelmezett értékek: 70 % várak. mód Beállítási tartomány: % Alapértelmezett értékek: 30 % max. megeng. seb. Beállítási tartomány: % Alapértelmezett értékek: 100 % ford.sz. aktív hűtés (tartozék szükséges) Beállítási tartomány: % Alapértelmezett értékek: 70 % ford. sz. passz. hűtés (tartozék szükséges) Beállítási tartomány: % Alapértelmezett értékek: 70 % Állítsa be, hogy a fűtési keringtetőszivattyú milyen fordulatszám műküdjön az aktuális üzemmódban. Válassza a "auto"-t, ha a fűtési keringtetőszivattyú fordulatszámát az optimális üzemelés érdekében automatikusan kell szabályozni (gyári beállítás). Ha a "auto" aktiválva van a fűtéshez, megadhatja a "max. megeng. seb." beállítást, ami leszabályozza a fűtési keringtető szivattyút és nem engedi, hogy a beállított értéknél nagyobb fordulatszám üzemeljen. A fűtési keringtető szivattyú kézi üzemmódjához az aktuális üzemmódnál kapcsolja ki a "auto"-t és állítsa be az értéket 0 és 100% között (a "max. megeng. seb." -ra korábban beállított érték már nem érvényes). "fűtés" fűtés üzemben a fűtési keringtetőszivattyúk fordulatszáma. "várak. mód" fűtés vagy hűtési üzemben a fűtési keringtetőszivattyú, amikor sem a kompresszor, sem pedig a kiegészítő fűtés nem üzemel és a szivattyú alacsy fordulatszám üzemel. "h. melegvíz" melegvízkészítés üzemben a fűtési keringtetőszivattyú fordulatszáma. "medence" (tartozék szükséges) medencefűtés üzemben a fűtési keringtető szivattyú fordulatszáma. "hűtés" (tartozék szükséges) hűtés üzemben a fűtési keringtető szivattyú fordulatszáma. Ha telepítve vannak a hűtéshez szükséges kiegészítők, vagy ha a hőszivattyúban van beépített hűtési funkció, az aktív, illetve hűtés üzemmód során is beállíthatja a talajköri keringtetőszivattyú fordulatszámát (ekkor a fűtési keringtetőszivattyú kézi üzemmódban működik) menü belső el. fűtőpatr max. csatl. kieg. fűtés 3x400V, F Beállítási tartomány F : 7 / 9 Gyári beállítás F : 7 max.el.kieg.fűt.beáll. Beállítási tartomány F x230V: 0-4,5 Beállítási tartomány F x230V: 0-4,5 Beállítási tartomány F x400V: 0-6,5 Beállítási tartomány F x400V: 0-9 Gyári beállítás F x230V: 4,5 Gyári beállítás F x230V: 4,5 Gyári beállítás F x400V: 6 Gyári beállítás F x400V: 6 biztosíték Beállítási tartomány: A Alapértelmezett értékek: 25 A transzformátor áttétele Beállítási tartomány: Gyári beállítás: 300 Itt adhatja meg az F1155 beépített kiegészítő fűtésének maximálisan teljesítményét és a telepített biztosítékok méretét. Itt ellenőrizheti, hogy melyik áramérzékelő melyik fázisra lett csatlakoztatva az épületben (ehhez szükséges az áramérzékelők telepítése, lásd oldal 26). Ehhez válassza a "fázissorrend ell."-t, majd nyomja meg az OK gombot. Az ellenörzések az eredményei lejjebb jelennek meg ott, ahol az ellenőrzést aktiválták. Fejezet 8 Vezérlés Menük 45

46 menü fűt-hűt rendsz. beáll. előbeáll. Beállítási tartomány: radiátor, padlófűt., rad. + padlófűt., KMH C Alapértelmezett érték: radiátor Beállítási tartomány KMH: -40,0 20,0 C Gyári beállítás KMH: -18,0 C saját beáll. Beállítási tartomány dt KMH-nál: 0,0 25,0 Gyári beállítás dt KMH-nál: 10,0 Beállítási tartomány KMH: -40,0 20,0 C Gyári beállítás KMH: -18,0 C Itt adható meg, hogy a fűtési keringtető szivattyú (GP1) milyen típusú fűtési rendszerhez kapcsolódik. dt KMH-nál a fűtési előremenő és visszatérő víz hőmérsékletkülönbsége C-ban, külső méretezési hőmérséklet esetén menü heat pump testing E menü célja az F1155 tesztelése különféle standardok szerint. E menü más célokra való felhasználása a berendezés nem rendeltetés szerinti üzemelését eredményezheti. Ez a menü több almenüt is tartalmaz, minden standardhoz egyet menü blokk.fr. blokk.fr. 1 Választható beállítási tartomány a kijelzőn: start: Hz stop: Hz Max. beállítási tartomány: 50 Hz. blokk.fr. 2 Választható beállítási tartomány a kijelzőn: start: Hz stop: Hz Max. beállítási tartomány: 50 Hz. Itt állíthatja be a frekvenciatartományt, ami a kompresszor számára tiltott. A beállítási tartomány paraméterei eltérőek attól függően, hogy a beállításokkal melyik berendezést vezérlik. A nagy letiltott frekvenciatartomány következtében a kompresszor akadozva működik. 5.2 menü rendszer beállítások Itt adhat meg különböző rendszerbeállításokat a hőszivattyúra, pl. milyen tartozékok vannak telepítve. Ha az F1155-höz melegvíztároló van csatlakoztatva, a melegvízkészítést aktiválni szükséges. A csatlakoztatott tartozékok kétféleképpen aktiválhatók. Kiemelheti a listában az adott tartozékokat, vagy használhatja automatikus "perifériák keresése" funkciót. perifériák keresése Jelölje meg a "perifériák keresése"-t és nyomja meg az OK gombot, hogy automatikusan megtalálja az F1155 csatlakoztatott tartozékait. Ftos Egyes tartozékok automatikusan nem találhatók meg, azokat kézzel kell kipipálni, lásd 5.4 menü. Csak akkor jelölje meg a talajvíz szivattyú opciót, ha az AXC 40 tartozékot használja a keringtető szivattyú vezérlésére. 5.3 menü perifériák beállítása A telepített és aktivált tartozékok üzemi beállításai az almenüben végezhetők el menü FLM folyamatos sziv.üzem Beállítási tartomány: be/ki Gyári beállítás: ki leolvasztások közötti idő Beállítási tartomány: 1 30 h Alapértelmezett érték: 10 h szűrő figyelmeztetés Beállítási tartomány: 1 12 Alapértelmezett érték: 3 hűtés aktiválása Beállítási tartomány: be/ki Gyári beállítás: ki folyamatos sziv.üzem: Kiválasztás esetén a szellőztető modulban a keringtetőszivattyú folyamatosan üzemel. leolvasztások közötti idő: Állítsa be, hogy a szellőztető modulban a hőcserélő két leolvasztási ideje között min. mennyi időnek kell eltelnie. Amikor a szellőztető modul üzemel, a hőcserélő lehűl és így jég képződik rajta. Ha túl sok jég halmozódik fel, csökken a hőcserélő hatásfoka és szükséges annak le- 46 Fejezet 8 Vezérlés Menük

47 olvasztása. Leolvasztás során a hőcserélő felmelegszik, így a jég elolvad és a keletkező kdenzátum (víz) lefolyik az elvezető tömlőben. szűrő figyelmeztetés: Állítsa be, hogy a hőszivattyú milyen időközönként emlékeztessen a szelőztető modulban található szűrő tisztítására. Rendszeresen tisztítsa ki a szellőztető modul légszűrőjét; ennek gyakorisága a levegőben lévő por mennyiségétől függ. hűtés aktiválása: Itt aktiválhatja a hűtést a szellőztető modullal. A funkció aktiválása esetén a hűtés beállításai megjelennek a menürendszerben. A funkciók leírását lásd a tartozék telepítési utasításaiban menü kieg.fűt. keveréssel előnykapcsolt kieg. fűtés Beállítási tartomány: be/ki Gyári beállítás: ki diff. kieg. fűtés indítása Beállítási tartomány: FP Alapértelmezett értékek: 400 FP minimum futási idő Beállítási tartomány: 0 48 h Alapértelmezett érték: 12 h min hőm. Beállítási tartomány: 5 90 C Alapértelmezett érték: 55 C keverőszelep imp. idő. Beállítási tartomány: 0,1 10,0 Alapértelmezett érték: 1,0 keverőszelep imp. gyak. Beállítási tartomány: s Alapértelmezett értékek: 30 s Állítsa be, hogy mikor kapcsolj be a kiegészítő fűtés, valamint keverőszeleppel szabályozott kiegészítő fűtés esetén annak minimális üzemidejét és hőmérsékletet. Keverőszeleppel szabályozott kiegészítő fűtés lehet például fa-/olaj-/gáz-/pelletfűtésű kazán. Itt beállíthatja a keverőszelep beavatkozó jelének hosszát és gyakoriságát. A "előnykapcsolt kieg. fűtés" választásakor a a hőszivattyú helyett a külső kiegészítő fűtést használja. A keverőszelep addig működik, ameddig a fűtés rendelkezésre áll, máskülönben a keverőszelep lezár. A funkciók leírását lásd a tartozék telepítési utasításaiban menü extra zóna használja fűtés üzemben Beállítási tartomány: be/ki Gyári beállítás: be használja hűtés üzemben Beállítási tartomány: be/ki Gyári beállítás: ki keverőszelep imp. idő. Beállítási tartomány: 0,1 10,0 Alapértelmezett érték: 1,0 keverőszelep imp. gyak. Beállítási tartomány: s Alapértelmezett értékek: 30 s Az menüben kiválaszthatja a használni kívánt fűtési-hűtési rendszert (2-8). A következő menüben megadhatja a kiválasztott fűtési-hűtési rendszer beállításait. Ha a fűtési-hűtési rendszer bizyos részei nem alkalmasak hűtésre, azok páralecsapódás keletkezhet, amennyiben mégis hidegvíz kering bennük. A kdenzáció megelőzése érdekében ellenőrizze, hogy nem hűtésre szánt fűtési-hűtési rendszerek esetében a "használja fűtés üzemben" legyen megjelölve. Ez azt jelenti, hogy az extra fűtési-hűtési rendszerek keverőszelepei lezárnak, amikor a hűtési üzemmód aktív. Ftos Ez a beállítási lehetőség csak akkor jelenik meg, ha az "passzív/aktív hűtés 2-csöves" vagy "2-csöves passzív hűtés" aktiválva van az 5.2 menüben. Itt adhatja meg a keverő szabályozás beavatkozó jelének hosszát és gyakoriságát is a telepített extra keverőkörökhöz. A funkciók leírását lásd a tartozék telepítési utasításaiban. Fejezet 8 Vezérlés Menük 47

48 5.3.4 menü szolár fűtés indulási dt Beállítási tartomány: 1-40 C Alapértelmezett érték: 8 C leállási dt Beállítási tartomány: 0-40 C Alapértelmezett érték: 4 C max. tároló hőm. Beállítási tartomány: C Alapértelmezett érték: 95 C max. szol.kollektor hőm. Beállítási tartomány: C Alapértelmezett érték: 125 C fagytalanítási hőm. Beállítási tartomány: C Alapértelmezett érték: 2 C szol.kollektor vészhűtés Beállítási tartomány: C Alapértelmezett érték: 110 C kollektorhűtés - akt. hőmérséklet Beállítási tartomány: C Alapértelmezett érték: 110 C kollektorhűtés - deakt. hőmérséklet Beállítási tartomány: C Alapértelmezett érték: 50 C visszahűtés - aktiválási dt Beállítási tartomány: 8-60 C Alapértelmezett érték: 40 C visszahűtés - deaktiválási dt Beállítási tartomány: 4-50 C Alapértelmezett érték: 20 C indulási dt, leállási dt: Itt adható meg a napkollektor és a szolártároló közötti hőmérsékletkülönbség, aminél a szolárszivattyúnak be-, illetve ki kell kapcsolnia. max. tároló hőm., max. szol.kollektor hőm.: Itt adható meg a tároló, illetve a napkollektor maximális hőmérséklete, amelynél a szolárszivattyú megáll. Ez biztosítja, hogy a szolártartály ne melegedjen túl. Ha a berendezés fagyvédelmi funkcióval, napkollektor hűtéssel és/vagy passzív/aktív visszahűtés funkcióval rendelkezik, itt aktiválhatja azokat. Ha a funkció aktiválva van, megadhatja a beállításokat. "Az napkollektor hűtés", "kollektorhűtés" és az "visszahűtés" nem kombinálható, csak egy funkció aktiválható. fagyvédelem fagytalanítási hőm.: Itt állítható be az a napkollektor hőmérséklet, amely alatt a szolárszivattyú bekapcsol a szolárfolyadék elfagyásának veszélye miatt. napkollektor hűtés szol.kollektor vészhűtés: Ha a napkollektor hőmérséklete a megadott értéknél magasabb és a szolártároló hőmérséklete is meghaladja a beállított max. értéket, külső hűtési funkció aktiválódik. kollektorhűtés akt. hőmérséklet: Ha a napkollektor hőmérséklete meghaladja ezt a beállított értéket, a funkció bekapcsol. A funkció egy órára letiltásra kerül, ha a hőszivattyúban a talajköri folyadék hőmérséklete (BT10) magasabb, mint az menüben a "max talaj vissz."-ra megadott érték. deakt. hőmérséklet: Ha a napkollektor hőmérséklete alacsyabb, mint ez a beállított érték, a funkció kikapcsol. visszahűtés aktiválási dt: Ha a napkollektor (BT53) hőmérséklete és a hőszivattyú (BT10) talajköri folyadékának hőmérséklete közötti különbség nagyobb, mint ez a beállított érték, a funkció bekapcsol. A funkció egy órára letiltásra kerül, ha a a hőszivattyúban a talajköri folyadék hőmérséklete (BT10) magasabb, mint az menüben a "max talaj vissz."-ra megadott érték. deaktiválási dt: Ha a napkollektor (BT53) hőmérséklete és a hőszivattyúban a talajköri folyadék hőmérséklete (BT10) közötti különbség kisebb, mint ez a beállítás, a funkció kikapcsol. A funkciók leírását lásd a tartozék telepítési utasításaiban. 48 Fejezet 8 Vezérlés Menük

49 5.3.6 menü többfokozatú kieg. fűt. diff. kieg. fűtés indítása Beállítási tartomány: FP Alapértelmezett értékek: 400 FP kieg. fűt. fokozatai Beállítási tartomány: FP Alapértelmezett értékek: 100 FP max. fokozat Beállítási tartomány (bináris léptetés kikapcsolva): 0 3 Beállítási tartomány (bináris léptetés bekapcsolva): 0 7 Alapértelmezett érték: 3 bináris szabályozás Beállítási tartomány: be/ki Gyári beállítás: ki Itt állíthatja be többfokozatú kiegészítő fűtés vezérlését. Többfokozatú kiegészítő fűtés lehet pl. egy külön felszerelt elektromos kazán. Ki lehet választani például, hogy a kiegészítő fűtés mikor kapcsolj be, be lehet állítani a megengedett fokozatok maximális számát, és hogy bináris léptetést alkalmaznak-e. Amikor a bináris léptetés ki van kapcsolva (ki), a beállítások lineáris léptetésre utalnak. A funkciók leírását lásd a tartozék telepítési utasításaiban menü melegvíz cirkuláció beép.vill.bet. akt. Beállítási tartomány: be/ki Gyári beállítás: ki beép.vill.bet. akt.fűt. módban Beállítási tartomány: be/ki Gyári beállítás: ki a keverőszelep aktiválása Beállítási tartomány: be/ki Gyári beállítás: ki kilépő melegvíz Beállítási tartomány: C Alapértelmezett érték: 55 C keverőszelep imp. idő. Beállítási tartomány: 0,1 10,0 Alapértelmezett érték: 1,0 keverőszelep imp. gyak. Beállítási tartomány: s Alapértelmezett értékek: 30 s Itt végezheti el a melegvízkészítés beállításait. A funkciók leírását lásd a tartozék telepítési utasításaiban. beép.vill.bet. akt.: Itt aktiválható a villamos fűtőbetét, ha telepítve van a melegvíztárolóba. beép.vill.bet. akt.fűt. módban: Itt aktiválja, hogy a tároló elektromos fűtőbetétje (amennyiben a fenti lehetőség aktiválva van) számára engedélyezett-e a melegvízkészítés, ha a hőszivattyú kompresszorai prioritásban a fűtési üzemet látják el. a keverőszelep aktiválása: Itt aktiválja, hogy telepítve van-e használati melegvíz keverőszelep. Ha ez a lehetőség aktiválva van, megadhatja az előremenő melegvíz hőmérsékletét, a keverőszelep szabályzójelének jelhosszát és gyakoriságát. kilépő melegvíz: Állítsa be, hogy a keverőszelep milyen hőmérséklet esetén korlátozza a víztartályból kilépő melegvizet. A funkciók leírását lásd a tartozék telepítési utasításaiban menü modbus cím Gyári beállítás: 1. cím A Modbus 40 verziótól 10 a cím között adható meg. A korábbi verziók statikus címmel rendelkeztek. A funkciók leírását lásd a tartozék telepítési utasításaiban. Fejezet 8 Vezérlés Menük 49

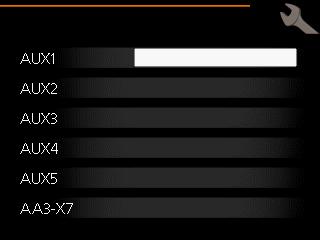

50 5.4 menü ki/bemenetek Itt kiválaszthatja, hogy a sorkapocs (X6) melyik bemenetéhez/kimenetéhez csatlakozik a külső ktaktus funkció (lásd a telepítési kézikönyvet). Itt adhatja meg, hogy a sorkapocs (AA3) melyik bemenetéhez/kimenetéhez csatlakozik a külső ktaktus funkció (oldal 26). Választható bemenetek a sorkapcs: AUX1-5 (AA3- X6:9-18), és kimenete: AA3-X7 (a bemeneti vezérlőkártyán). 5.5 menü gyári beállítások reset Itt az összes beállítás visszaállítható a gyári értékekre (beleértve a felhasználó által elérhető beállításokat is). Visszaállítás esetén a Bevezető útmutató megjelenik a hőszivattyú következő újraindításakor. 5.9 menü padlószárító üzemmód Az 1. időszak hossza 7 Beállítási tartomány: 0 30 nap Gyári beállítás, időszak 1 3, 5 7: 2 nap Gyári beállítás, időszak 4: 3 nap hőm. 1. időszak 7 Beállítási tartomány: C Alapértelmezett érték: hőm. 1. időszak hőm. 2. időszak hőm. 3. időszak hőm. 4. időszak hőm. 5. időszak hőm. 6. időszak hőm. 7. időszak 20 C 30 C 40 C 45 C 40 C 30 C 20 C 5.6 menü tesztelési üzem Itt elvégezhető a hőszivattyú különböző kompensének és bármely csatlakoztatott tartozék kézi üzemű tesztelése. A tesztüzemmód kizárólag hibakeresési célokra használandó. A funkció bármilyen egyéb mód történő használata károsíthatja a fűtési-hűtési rendszer alkatrészeit. 5.7 menü bevezető útmutató A hőszivattyú első bekapcsolásakor a Bevezető útmutató automatikusan elindul. Itt újból elindíthatja. Lásd a(z) oldalt 31 a Bevezető útmutatóra vatkozó további információért. 5.8 menü gyorsindítás Innen indítható a kompresszor. Ftos A kompresszor indításához fűtési vagy melegvíz igény szükséges. Ftos Rövid idő leforgása alatt ne hajtsa végre túl sokszor a kompresszor gyorsindítását, mivel az károsíthatja a kompresszort és az ahhoz kapcsolódó elemeket. Állítsa be a padlószárítás funkciót. Akár hét időszakot is beállíthat különböző fűtési előremenő hőmérsékletekkel. Ha hétnél kevesebb időszakot használ, a fennmaradó időszakot állítsa 0 napra. Jelölje ki az aktív ablakot a padlószárítás funkció aktiválásához. Az alul lévő számláló megmutatja, hogy a funkció hány napja aktív. Padlószárító üzemben a fokpercszámláló ugyanúgy üzemel mint normál fűtési módban, csak a kalkulált előremenő hőmérséklet az itt beállítottakkal egyezik meg. Padlószárítás során a fűtési keringtető szivattyú 100%- üzemel az menüptban végrehajtott beállítástól függetlenül. TIPP Ha a "csak kieg.fűt."-t használja, válassza a 4.2 menüptban. Egyenletesebb előremenő hőmérséklet érdekében a kiegészítő fűtés korábban indítható, ha a menüptban a "kiegészítő fűtés indítása" beállítást választja. Amikor a padlószárítás időszakának vége, a 4.2 és menüptot az eredeti beállítások szerint állítsa vissza. 50 Fejezet 8 Vezérlés Menük

51 5.10 menü naplózás beáll. Itt leolvashatja a beállítások korábban végzett bármilyen változtatást. Minden változtatás esetében megtekinthető a dátum, az idő, az (egyes beállításoknál egyedi) azosító szám és az új beállított érték. A módosítási napló újraindításkor elmentődik és a változatlan marad a gyári beállítás visszaállítása után. Fejezet 8 Vezérlés Menük 51

52 9 Szerviz Szerviz műveletek 16 Szerviz műveleteket csak a szükséges szakértelemmel rendelkező személyek végezhetnek. Amennyiben az F1155 alkatrészét cserélni kell, kizárólag a NIBE alkatrészei használhatók. GP1 GP2 Tartalék üzemmód QM2 LEK A kapcsoló (SF1) nem kapcsolható "" vagy " " állásba, amíg a F1155 nincs feltöltve vízzel. A berendezés alkatrészei károsodhatnak. A tartalék üzemmódot üzemzavar és szervizelés esetén lehet alkalmazni. Tartalék üzemmódban nem készül használati melegvíz. QM1 XL1 XL6 XL9 XL7 XL2 A tartalék üzemmód az (SF1) kapcsoló helyzetbe állításával aktiválódik. Ez azt jelenti, hogy: A státusz LED sárgán világít. A kijelző nem működik (sötét), és az automatika nem üzemel. A beépített villamos fűtőbetét hőmérsékletét a termosztát (FD1-BT30) szabályozza. Beállítható 35 vagy 45 C-ra. A kompresszor és a talajköri rendszer ki van kapcsolva és csak a fűtési keringtető szivattyú és az elektromos kiegészítő fűtés aktív. A tartalék üzemmódban lévő kiegészítő fűtés energiafelvétele a beépített villamos fűtőbetét kártyáján (AA1) állítható be. Az utasításokért lásd a 24. oldalt. FD1-BT30 QM34 F1255 SF1 6 QM31 QM32 QM33 GP1 GP2 QM2 LEK QM1 Az melegvíztároló leürítése (ha csatlakoztatva van) A melegvíztároló leürítéséhez a szif-elvet alkalmazzuk. Ez a bejövő hidegvíz-vezetékben lévő leürítő szeleppel oldható meg, vagy úgy, ha egy tömlőt illeszt a hidegvíz csatlakozásra. 52 Fejezet 9 Szerviz

53 A hűtési-fűtési rendszer leürítése A fűtési-hűtési rendszer szervizelését megkönnyítheti, ha előbb a rendszert leüríti. Ez többféleképpen is elvégezhető, függően attól, hogy a feladat: A fűtőközeg oldal/fűtési-hűtési rendszer leürítésekor előfordulhat, hogy a közeg forró. Fennáll a leforrázás veszélye. Fűtőközeg leürítése a hűtőmodulban Ha például a fűtőközeg oldali szivattyút cserélni kell, vagy a hűtőmodul szervizelésre szorul, a következők szerint ürítse le fűtőközeg oldalt: 1. Zárja a talajköri rendszer elzárószelepeit (QM31) és (QM32). 2. Csatlakoztass egy tömlőt a töltő-ürítő csaphoz (QM1) és nyissa ki azt. Némi folyadék ki fog folyni. 3. Ahhoz, hogy az összes folyadék távozhass, a rendszernek levegőt kell kapnia. Levegő beengedéséhez a zárószelepnél (QM32) kissé lazítsa meg a hőszivattyút a hűtőmodullal összekötő csatlakozást. A hűtőközeg oldal leürítése után a szükséges szervizelés elvégezhető és/vagy az esetleges alkatrészcsere végrehajtható. A fűtőközeg leürítése a hőszivattyúban Ha a hőszivattyú szervizelést igényel, a következő mód ürítse le a fűtőküzeget: 1. Zárja a hőszivattyún kívüli, a fűtőközeg oldal (visszatérő és előremenő vezetéket) található elzárókat. 2. Csatlakoztass egy tömlőt a töltő-ürítő csaphoz (QM1) és nyissa ki azt. Némi folyadék ki fog folyni. 3. Ahhoz, hogy az összes folyadék távozhass, a rendszernek levegőt kell kapnia. Levegő beengedéséhez a zárószelepnél (XL2) kissé lazítsa meg a hőszivattyút a hűtőmodullal összekötő csatlakozást. A fűtőközeg oldal leürítése után a szükséges szervizelés elvégezhető. A teljes hűtési-fűtési rendszer leürítése Ha a teljes fűtési-hűtési rendszer leürítése válik szükségessé, ezt a következők szerint teheti meg: 1. Csatlakoztass egy tömlőt a töltő-ürítő csaphoz (QM1) és nyissa ki azt. Némi folyadék ki fog folyni. 2. Ahhoz, hogy az összes folyadék távozhass, a rendszernek levegőt kell kapnia. Levegő beengedéséhez szerelje le az épületben legmagasabban lévő radiátor légtelenítő csavarját. A fűtési-hűtési rendszer leürítése után a szükséges szervizelés elvégezhető. A talajköri rendszer leürítése a hűtőmodulban Ha például a keringtető szivattyú cseréje vagy az egyik hűtőmodul szervizelése válik szükségessé, a következők szerint ürítse le a rendszert: 1. Zárja a talajköri rendszer elzárószelepeit (QM33) és (QM34). 2. Csatlakoztass egy tömlőt a töltő-ürítő csaphoz (QM2), a tömlő másik végét helyezze egy tartályba, és nyissa meg a szelepet. Kis mennyiségű talajköri folyadék folyik a tartályba. 3. Ahhoz, hogy az összes folyadék távozhass, a rendszernek levegőt kell kapnia. Levegő beengedéséhez a zárószelepnél (QM33) kissé lazítsa meg a hőszivattyút a hűtőmodullal összekötő csatlakozást. A talajköri oldal leürítése után a szükséges szervizelés elvégezhető. A talajköri rendszer leürítése a hőszivattyúban Ha a hőszivattyú szervizelést igényel, az alábbiak szerint ürítse a talajköri rendszert: 1. Zárja a talajköri rendszer hőszivattyún kívüli zárószelepét. 2. Csatlakoztass egy tömlőt a töltő-ürítő csaphoz (QM2), a tömlő másik végét helyezze egy tartályba, és nyissa meg a szelepet. Kis mennyiségű talajköri folyadék folyik a tartályba. 3. Ahhoz, hogy az összes folyadék távozhass, a rendszernek levegőt kell kapnia. Levegő beengedéséhez a zárószelepnél (XL7) kissé lazítsa meg a talajköri oldalt a hőszivattyúval összekötő csatlakozást. A talajköri oldal leürítése után a szükséges szervizelés elvégezhető. A keringtetőszivattyú indításának segítése 1. Kapcsolja ki az F1155-t úgy, hogy a (SF1) kapcsolót " " állásba kapcsolja. 2. Távolítsa el az elülső burkolatot 3. Távolítsa el a hűtőmodul burkolatát. 4. Egy csavarhúzóval lazítsa meg a (QM5) légtelenítő csavart. Illesszen egy ruhát a csavarhúzó végéhez, mivel egy kis víz kifolyhat. 5. Illesszen be egy csavarhúzót, és forgassa körbe a tengelyt. 6. Csavarja vissza a (QM5) légtelenítő csavart. 7. Indítsa be az F1155-t úgy, hogy a (SF1) kapcsolót "" állásba fordítja, és ellenőrizze, hogy működik-e a keringtetőszivattyú. A keringtetőszivattyút általában könnyebb elindítani, ha az F1155 be van kapcsolva; kapcsolja a (SF1)-t " " állásba. A keringtetőszivattyú indítása könnyebb, ha az F1155 üzemel; készüljön fel arra, hogy a csavarhúzó "megugrik", amikor a szivattyú beindul. A talajköri rendszer leürítése A talajköri rendszer szervizelését megkönnyítheti, ha előbb a rendszert leüríti. Ez többféleképpen is elvégezhető, függően attól, hogy a feladat: Fejezet 9 Szerviz 53

54 F1255 F1255 Légtelenítő Luftningsskruv csavar (QM5) Távolítsa el az irányváltó szelep motorját. A szervizelés elősegítése érdekében az irányváltó szelep motorja eltávolítható. Kapcsolja le a kábelt a motorról és távolítsa el a motort az irányváltó szelepről az ábra szerint. A LEK GP1 A kép a keringtetőszivattyút mutatja. A hőmérséklet érzékelő adatai Hőmérséklet ( C) Ellenállás (kohm) Feszültség (V DC [egyenáram]) B LEK ,0 251,6 182,5 133,8 99,22 74,32 56,20 42,89 33,02 25,61 20,02 15,77 12,51 10,00 8,045 6,514 5,306 4,348 3,583 2,968 2,467 2,068 1,739 1,469 1,246 1,061 0,908 0,779 0,672 3,256 3,240 3,218 3,189 3,150 3,105 3,047 2,976 2,889 2,789 2,673 2,541 2,399 2,245 2,083 1,916 1,752 1,587 1,426 1,278 1,136 1,007 0,891 0,785 0,691 0,607 0,533 0,469 0,414 LEK A hűtőmodul kiemelése A hűtőmodul szervizelés és szállítás esetén kiemelhető. 1 Kapcsolja ki a hőszivattyút és kapcsolja le a kismegszakítókat. Ftos A hűtőmodul könnyedén eltávolítható, ha előbb leürítik (lásd 53. oldal). Ftos Távolítsa el az első borítólemezt a 8. oldal szereplő leírás szerint. Zárja a talajköri rendszer elzárószelepeit (QM31), (QM32), (QM33) és (QM34). A 53. oldal szereplő leírás szerint ürítse le a kompresszor modult. QM31 QM33 QM34 QM32 54 Fejezet 9 Szerviz

55 LEK F Húzza ki a rögzítő nyelveket. 9 Óvatosan emelje ki a hűtőmodult. QM Kösse le a csőcsatlakozást az elzárószelepnél (QM31). Távolítsa el a két csavart. D 6 B A LEK C LEK 5 Egy csavarhúzóval távolítsa el a csatlakozást az alaplapi vezérlőpanelről (AA2). TIPP A hűtőmodul visszahelyezése fordított sorrendben történik. 5 Visszahelyezéskor a hőszivattyú dupla O- gyűrűs csatlakozásaiba a tartalék gyűrűket kell helyezni (lásd az ábrát). F1255 QM Kapcsolja le az (A) és (B) csatlakozót az alaplapi vezérlőpanel helyének alsó részéről. Egy csavarhúzóval távolítsa el a csatlakozást (C) a beépített villamos fűtőbetét kártyájáról (AA1). QM34 QM32 8 Válassza le a csatlakozót (D) a csatlakozó kártyáról (AA100). Fejezet 9 Szerviz 55

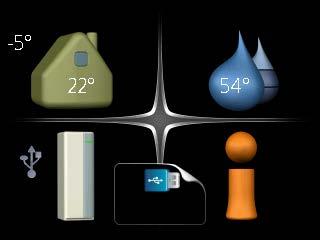

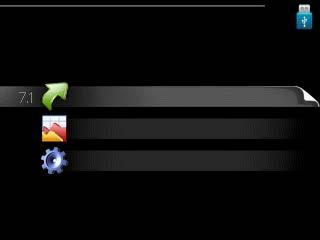

56 LEK USB szerviz kimenet 7.1 menü firmware frissítés firmware frissítés 7.1 frissítés indítása válassz másik fájlt Itt lehetőség van az F1155 szoftverének frissítésére. Az F1155 kijelzője USB-csatlakozóval van ellátva. Ez az USB-csatlakozó használható USB pendrive csatlakoztatására a szoftverfrissítéshez, a naplózott információk elmentésére és az F1155 beállításainak kezelésére. BELSŐ HŐMÉRSÉKLET MELEGVÍZ A következő funkciók működéséhez az USB pendrivenak a NIBE-tól származó, F1155-re vatkozó szoftverfájlokat kell tartalmaznia. A kijelző felső részén található mező információt tartalmaz (mindig angol nyelven) arról a frissítésről, amelyet a frissítést végző szoftver választott az USB-pendriveról. Ez az információ tartalmazza, hogy a szoftver melyik termékhez készült, a szoftververzió számát és rá vatkozó általános leírást. Ha a kiválasztott helyett másik fájlt kíván választani, a helyes fájl ezzel választható ki: "válassz másik fájlt". HŐSZIVATTYÚ USB INFO frissítés indítása Válassza a "frissítés indítása"-t, ha el akarja indítani a frissítést. A program rákérdez, hogy tényleg frissíteni akarja-e a szoftvert. Válaszolja: "igen" a folytatáshoz, vagy "nem", ha mégsem. USB 7 Ha az előbbi kérdésre a válasz "igen" volt, a frissítés elindul és nyom követheti annak állapotát a kijelzőn. Amikor a frissítés kész, az F1155 újraindul. firmware frissítés naplózás beállítások kezelése USB pendrive csatlakoztatásakor egy új menü (7. menü) jelenik meg a kijelzőn. A szoftverfrissítés után a F1155 beállításai megmaradnak. Ha a frissítés megszakad, mielőtt befejeződne (például áramszünet stb.), visszaállítható az előző szoftververzió, ha indításkor addig tartja lenyomva az OK gombot, ameddig a zöld lámpa világítani nem kezd (kb. 10 másodperc). 56 Fejezet 9 Szerviz

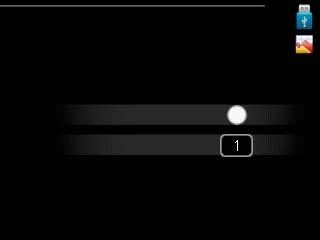

57 válassz másik fájlt firmware frissítés menü beállítások kezelése beállítások kezelése 7.3 beállítások mentése beállítások feltölt. Válassza a válassz másik fájlt"-t, ha nem a javasolt szoftvert kivánja használni. Amikor végiggörgeti a fájlokat, a megjelölt szoftverre vatkozó információ a korábbakhoz haslóan egy ablakban látható. Amikor az OK gombbal kiválasztott egy fájlt, visszatér az előző oldalra (7.1 menü), ahol választhatja a frissítés indítását. 7.2 menü naplózás naplózás 7.2 Itt kezelheti (mentheti vagy töltheti be) az összes menü beállítást (felhasználói vagy szervizmenük) az F1155-ben az USB-pendriveról. A "beállítások mentése" révén elmentheti a menü beállításokat az USB-pendrivera, hogy később betölthesse, vagy átmásolhassa a beállításokat egy másik F1155-ra. Amikor elmenti a menü beállításokat az USBpendrivera, felülír minden korábban az USBpendrivera elmentett beállítást. aktiválva A "beállítások feltölt." révén visszaállítja az összes menü beállítást az USB-pendriveról. gyakoriság 5 mp Az USB-pendriveról feltöltött menü beállítások nem vhatóak vissza. Beállítási tartomány: 1 s 60 perc Gyári beállítási tartomány: 5 s Itt kiválaszthatja, hogy a F1155 mért amperértékek miként legyenek elmentve egy naplófájlba az USB adattárolón. 1. Állítsa be a naplózások gyakoriságát. 2. Pipálja ki: "aktiválva". 3. Az F1155 üzemi értékei naplózásra kerülnek az USB-penrdive egy fáljba mindaddig, amig a "aktiválva" kijelölését meg nem szüntetik. Vegye ki a pipát az "aktiválva" elől, mielőtt eltávolítaná az USB-pendriveot. Fejezet 9 Szerviz 57

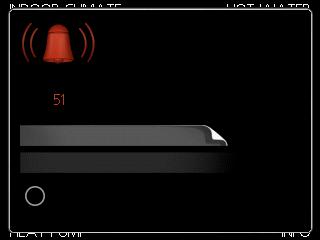

58 10 Diszkomfort és üzemzavar elhárítása 58 A legtöbb esetben az hőszivattyú érzékeli a működési zavart (a működési zavar a komfortérzet csökkenését eredményezheti), amit riasztással jelez, és a szükséges teendők is megjelennek a kijelzőn. Info menü A hőszivattyú mért értékei a hőszivattyú menürendszerében a 3.1 menüben találhatók. Az értékeknek ebben a menüben való áttekintése gyakran leegyszerűsítheti a hibaforrás megtalálását. A 3.1 menüre vatkozó további információért lásd a Súgót vagy a használati útmutatót. Riasztás kezelése riasztás info / művelet riasztás törlése vész üzemmód Alacsy nyomás risztás Riasztás esetén valamilyen üzemzavar történt, amit az jelez, hogy a folyamatosan zölden világító állapotjelző LED folyamatos vörös fényűre vált. Amellett egy riasztócsengő jelenik meg a tájékoztató ablakban. Riasztás A vörös állapot LED-del jelzett riasztás esetén olyan üzemzavar történt, amelyet a hőszivattyú önmaga nem képes helyreállítani. A ktroll tárcsa elforgatásával és az OK gomb megnyomásával a kijelzőn megtekintheti a riasztás típusát és nyugtázhatja azt. A hőszivattyút a következő módba is állíthatja: "vész üzemmód. info / művelet Itt jelenik meg a riasztás leírása és tippeket kaphat, hogy mit tehet a riasztást előidéző ok elhárítására. riasztás törlése A legtöbb esetben elegendő, ha a "riasztás törlése"-t választja a riasztást előidéző ok elhárítására. Ha a "riasztás törlése" választása után a zöld lámpa világít, a riasztás nyugtázva lett. Ha a vörös lámpa még mindig világít és a "riasztás" menü látható a kijelzőn, a riasztást előidéző körülmény még mindig fennáll. Ha a riasztás eltűnik, majd újból megjelenik, tekintse át a hibakeresés fejezetet (oldal 58). vész üzemmód vész üzemmód" egyfajta vészhelyzeti üzemmód. Ez azt jelenti, hogy a hőszivattyú fűt és/vagy melegvizet termel valamilyen üzemzavar ellenére. Ez azt jelentheti, hogy a hőszivattyú kompresszora nem működik. Ebben az esetben a beépített villamos fűtőbetét fűt és/vagy melegvizet termel. A vész üzemmód kiválasztásához az menüben kell egy riasztási módot kiválasztani. Fejezet 10 Diszkomfort és üzemzavar elhárítása Ftos A "vész üzemmód" választása nem javítja ki a riasztást előidéző problémát. Az állapot LED ezért továbbra is vörösen világít. Hibakeresés Amennyiben a kijelzőn nem látható riasztási üzenet, a következők alkalmazandóak: Alapvető teendők Kezdje a következő lehetséges hibaforrások ellenőrzésével: A kapcsoló (SF1) állása. A létesítmény al- és főbiztosítékai. Az ingatlan életvédelmi (FI) reléje. A hőszivattyú kismegszakítója (FA1). A hőszivattyú hőmérséklet határolója (FD1). Helyesen beállított terhelésfelügyelet (ha telepítve van). Alacsy melegvíz hőmérséklet vagy nincs melegvíz A hibakeresésről szóló fejezet ezen része csak akkor alkalmazandó, ha a hőszivattyú össze van kapcsolva a melegvíztárolóval. A melegvíztároló töltőszelepe el van zárva vagy el van tömődve. Nyissa ki a szelepet. A hőszivattyú nem megfelelő üzemmódban van. A "manuális" kiválasztásakor válassza a következőt:kieg. fűtés". Nagy melegvízfelhasználás. Várj, amíg a melegvíz felmelegszik. Az átmeneti megnövelt melegvízkapacitás (extra melegvíz) a 2.1 menüptban aktiválható. Túl alacsy melegvíz beállítás. Lépjen be a 2.2 menüptba és válassza a magasabb komfort üzemmódot. A melegvízkészítés túl alacsy vagy nem kap elsőbbséget. Lépjen be a menüptba és növelje azt az időt, amíg a melegvízkészítés elsőbbséget élvez. Alacsy helységhőmérséklet Elzárt termosztát több szobában. Állítsa a termosztátokat maximumra annyi szobában, ahányban csak lehet. A termosztátok elzárása helyett az 1.1 menüptban módosítsa a helységhőmérsékletet. A hőszivattyú nem megfelelő üzemmódban van. Lépjen be a 4.2 menüptba. Ha az "auto" üzemmód van kiválasztva, "fűtés leállítása" esetén a menüptban válassza a magasabb értéket. A "manuális" kiválasztásakor válassza a következőt:fűtés". Ha ez nem elég, válassza: "kieg. fűtés". Túl alacsy beállított érték az automatikus fűtésvezérlésben.

59 Lépjen be az 1.1 (hőmérséklet) menüptba és módosítsa a fűtési görbe meredekségét. Ha a helységhőmérséklet csak hideg időjárás esetén alacsy, a görbe meredekségét az menü "fűtési görbe" részében kell módosítani. A fűtés túl alacsy vagy működése nem kap elsőbbséget. Lépjen be a menüptba és növelje azt az időt, amíg a fűtés elsőbbséget élvez. Vakáció üzemmód aktiválva a 4.7 menüptban. Lépjen be az 4.7 menüptba és válassza a "ki" opciót. A fűtést módosító külső ktaktus aktiválva. Ellenőrizze az összes külső ktaktust. Levegő van a fűtési-hűtési rendszerben. Légtelelítse a fűtési-hűtési rendszert (lásd itt: 30). A fűtési-hűtési rendszer (QM20), (QM32) szelepei elzárva. Nyissa ki a szelepeket. Magas helységhőmérséklet Túl magas beállított érték az automatikus fűtéssszabályozásban. Lépjen be az 1.1 (hőmérséklet) menüptba és csökkentse a fűtési görbe meredekségét. Ha a helységhőmérséklet csak hideg időjárás esetén magas, a görbe meredekségét az menüpt "fűtési görbe" részében kell módosítani. A fűtést módosító külső ktaktus aktiválva. Ellenőrizze az összes külső ktaktust. Egyenetlen helységhőmérséklet. Helytelenül beállított fűtési görbe. Módosítsa a fűtési görbét az menüben. Túl magas beállított érték az "dt KMH-nál"-. Lépjen be az (fűt-hűt rendsz. beáll.) menüptba és csökkentse az "dt KMH-nál" értékét. Egyenetlen áramlás a radiátorokban. Módosítsa az áramlás eloszlását a radiátorok között. Alacsy rendszernyomás Nincs elég víz a fűtési-hűtési rendszerben. Töltse fel vízzel a fűtési-hűtási rendszert (lásditt: 30). Alacsy szellőztetés vagy annak hiánya A hibakereső fejezet ezen része csak akkor alkalmazandó, ha a NIBE FLM tartozék telepítve van. A szellőztetés nincs beállítva. Állítsa be/módosítsa a szellőztetést. A (HQ10) szűrő eltömődött. Tisztítsa meg vagy cserélje ki a szűrőt. A szellőztető berendezés letiltva vagy túlságosan leszabályozva. Ellenőrizze és tisztítsa meg az elszívó berendezéseket. A ventilátor fordulatszám csökkentett üzemmódban. Lépjen be az 1.2 menüptba és válassza a "normál".-t. A ventilátor fordulatszámot módosító külső ktaktus aktiválva. Ellenőrizze az összes külső ktaktust. Nagy vagy zavaró szellőztetés A hibakereső fejezet ezen része csak akkor alkalmazandó, ha a NIBE FLM tartozék telepítve van. A szellőztetés nincs beállítva. Állítsa be/módosítsa a szellőztetést. A ventilátor fordulatszám teszt üzemmódban. Lépjen be az 1.2 menüptba és válassza a "normál".-t. A ventilátor fordulatszámot módosító külső ktaktus aktiválva. Ellenőrizze az összes külső ktaktust. A szűrő eltömődött. Tisztítsa meg vagy cserélje ki a szűrőt. A kompresszor nem kapcsol be Nincs fűtési igény. A hőszivattyú nem fűt és melegvizet sem készít. A hőkorlátozó leoldott. Várj, amíg a hőmérsékletek normalizálódnak. A kompresszor indítások közötti minimális idő még nem telt le. Várj 30 percet és ellenőrizze, hogy a kompresszor elindult-e. A riasztás bekapcsolt. Kövesse a kijelzőn látható utasításokat. Sivító zaj a radiátorokban Elzárt termosztát a szobákban és hibásan beállított fűtési görbe. Állítsa a termosztátokat maximumra annyi szobában, ahányban csak lehet. A termosztátok elzárása helyett az 1.1 menüptban módosítsa a fűtési görbét. A keringtetőszivattyú fordulatszáma túl magasra van beállítva. Lépjen be az (fűtési sziv. sebessége) menüptba és csökkentse a keringtetőszivattyú fordulatszámát. Egyenetlen áramlás a radiátorokban. Módosítsa az áramlás eloszlását a radiátorok között. Gurgulázó hang A hibakereső fejezet ezen része csak akkor alkalmazandó, ha a NIBE FLM tartozék telepítve van. Nincs elég víz a bűzzárban. Töltse fel a bűzzárat vízzel. Eltömődött bűzzár. Ellenőrizze és állítsa be a kdenzvíz tömlőt. Fejezet 10 Diszkomfort és üzemzavar elhárítása 59

60 11 Tartozékok 60 Aktív/passzív hűtés HPAC 40 Cikkszám Használati melegvíztároló/gyűjtőtároló AHPS Melegvíztároló (réz) szolár hőcserélővel és kombinált (rozsdamentes acél) előfűtő és utófűtő hőcserélő melegvíztermeléshez. Cikkszám AHP Víztérfogat növelő tartály, amelyet elsősorban az AH- PS-térfogat megnövelésére használnak. Cikkszám VPA 300/200 Melegvíztároló palásthőcserélős tartállyal. Réz Zománc VPA 450/300 Cikkszám Cikkszám Melegvíztároló palásthőcserélős tartállyal. Réz Zománc VPB 200 Cikkszám Cikkszám Indirekt fűtésű melegvíztároló. A könnyű telepítés érdekében az F1155-től balra kell elhelyezni. Réz Zománc Rozsdamentes acél VPB 300 Cikkszám Cikkszám Cikkszám Indirekt fűtésű melegvíztároló. Réz Zománc Rozsdamentes acél VPBS 300 Cikkszám Cikkszám Cikkszám Melegvíztároló csőköteges és szolár hőcserélővel. Réz Zománc VPB 500 Cikkszám Cikkszám Rézzel bélelt, indirekt fűtésű melegvíztároló Cikkszám Fejezet 11 Tartozékok VPAS 300/450 Melegvíztároló palásthőcserélős tartállyal és szolár hőcserélővel. Réz Zománc Cikkszám Cikkszám Kiemelő alapzat EF 45 Cikkszám Kommunikációs modul MODBUS 40 A MODBUS 40 lehetővé teszi, hogy az F1155-t irányítsák vagy felügyeljék az épületben lévő DUC (számítógépes alközpt) segítségével. A kommunikáció MODBUS- RTU protokol keresztül történhet. Cikkszám Kommunikációs modul SMS 40 Az SMS 40 lehetővé teszi az F1155 irányítását vagy felügyeletét egy GSM modul keresztül, mobiltelef, SMS üzenetekkel. Ha a mobiltelef Android operációs rendszerrel rendelkezik, a NIBE Mobile App mobil alkalmazás is használható. Cikkszám Külön keverőszelep csoport ECS 40/ECS 41 Ezt a tartozékot akkor használják, amikor az F1155-t két vagy több különböző fűtési-hűtési rendszerrel rendelkező épületekbe telepítik, ha eltérő előremenő hőmérsékletek szükségesek. ECS 40 (Max 80 m²) ECS 41 (Min 80 m²) Cikkszám Cikkszám Külső villamos kiegészítő fűtés ELK Ezekhez a tartozékokhoz AXC 40 vezérlőkártya szükséges (többfokozatú kiegészítő fűtés). ELK 5 Villamos fűtőbetét 5, 1 x 230 V Cikkszám ELK 8 Villamos fűtőbetét 8, 1 x 230 V Cikkszám ELK 15 Villamos fűtőbetét 15, 3 x 400 V Cikkszám ELK 213 Villamos fűtőbetét 7-13, 3 x 400 V Cikkszám

61 Medencefűtés POOL 40 A POOL 40 olyan tartozék, amely az F1155-tel lehetővé teszi a medencefűtést. Cikkszám Passzív hűtés PCM 40 Cikkszám Puffertartály UKV UKV 40 Cikkszám UKV 100 Cikkszám UKV 200 Cikkszám UKV 300 Cikkszám PCM 42 Cikkszám Távvezérlő RMU 40 Az RMU 40 segítségével a hőszivattyú az épület más helységeiből is irányítható és felügyelhető, nem csak abból a helységből, ahol az F1155 található. Cikkszám Töltőszelep készlet KB 25/32 Töltőszelep készlet, fagyálló keverék talajkörbe való töltéséhez. Tartalmazza a szűrőt és a hőszigetelést is. KB 25 (max. 12 ) Cikkszám Vezérlőkártya AXC 40 KB 32 (max 30 ) Cikkszám Vezérlőkártya szükséges, ha többfokozatú kiegészítő fűtést (pl. külső elektromos kazán) vagy keverőszelep által szabályozott kiegészítő fűtést (pl. fa-/olaj-/gáz- /pellet-kazánt) kell csatlakoztatni az F1155-höz. Vezérlőkártya szükséges akkor is, ha talajvízszivattyú vagy külső keringtetőszivattyú van csatlakoztatva az F1155-höz a riasztási kimenet funkció használatával egyidejűleg. Cikkszám UKV 500 Cikkszám Segédrelé HR 10 Cikkszám Solar 40 A Solar 40 segítségével F1155 (a VPAS-szel együtt) csatlakoztatható a szolárfűtéshez. Cikkszám Solar 42 Cikkszám Szabad hűtés PCS 44 Cikkszám Szellőztető modul FLM Az FLM olyan szellőztető modul, amelyet kifejezetten azzal a céllal terveztek, hogy az épületből elszívott levegő hőjét talajkollektorba vagy talajszdába nyerje vissza. FLM Cikkszám FLM kzol csomag Cikkszám Szintjelző NV 10 Cikkszám Fejezet 11 Tartozékok 61

62 12 Műszaki adatok Méretek és kiállások pozíciói * 725* * Ez a méret alkalmazandó 90 esetén a talajköri csővezetékre (oldalsó csatlakozás). A méret kb. ±100 mm-rel térhet el a magasságot illetően, mivel a talajköri csővezeték részben rugalmas csövekből készül. 62 Fejezet 12 Műszaki adatok

63 Műszaki leírás 1x230V F IP 21 Elektromos adatok Névleges feszültség Max. üzemi áram, beleértve a 0 0,5 -os beépített villamos fűtőbetétet (Ajánlott biztosíték méret). Max. üzemi áram, beleértve a 1 1,5 -os beépített villamos fűtőbetétet (Ajánlott biztosíték méret). Max. üzemi áram, beleértve a 2 2,5 -os beépített villamos fűtőbetétet (Ajánlott biztosíték méret). Max. üzemi áram, beleértve a 3 4 -os beépített villamos fűtőbetétet (Ajánlott biztosíték méret). Max. üzemi áram, beleértve a 4,5 -os beépített villamos fűtőbetétet (Ajánlott biztosíték méret). Kiegészítő teljesítmény A rms A rms A rms A rms A rms 230V ~ 50 Hz 15(16) 20(20) 24(25) 31(32) 33(40) 0,5/1/1,5/2/2,5/3 /3,5/4/4,5 3x230V F Elektromos adatok Névleges feszültség Max. üzemi áram, beleértve a 0 1 -os beépített villamos fűtőbetétet (Ajánlott biztosíték méret). Max. üzemi áram, beleértve a 1,5 4,5 -os beépített villamos fűtőbetétet (Ajánlott biztosíték méret). Kiegészítő teljesítmény A rms A rms 230V 3 ~ 50 Hz 16(16) 20(20) 0,5/1/1,5/2/2,5/3 /3,5/4/4,5 Fejezet 12 Műszaki adatok 63

64 3x400V F Elektromos adatok Névleges feszültség Max. üzemi áram, beleértve a 0 -os beépített villamos fűtőbetétet (Ajánlott biztosíték méret). Kiegészítő teljesítmény A rms 400V 3N ~ 50 Hz 12(16) 0,5/1/1,5/2/2,5/3 /3,5/4/4,5/5/5,5/6/6,5 F Elektromos adatok Névleges feszültség Max. üzemi áram, beleértve a 0 -os beépített villamos fűtőbetétet (Ajánlott biztosíték méret). Max. üzemi áram, beleértve a 1 -os beépített villamos fűtőbetétet (Ajánlott biztosíték méret). Max. üzemi áram, beleértve a 2 4 -os beépített villamos fűtőbetétet (Ajánlott biztosíték méret). Max. üzemi áram, beleértve a 5 7 -os beépített villamos fűtőbetétet (Ajánlott biztosíték méret). Max. üzemi áram, beleértve a 9 -os beépített villamos fűtőbetétet, újból bekapcsolandó (Ajánlott biztosíték méret). Kiegészítő teljesítmény Rövidzárlati teljesítmény (Ssc) * A rms A rms A rms A rms A rms MVA 400V 3N ~ 50 Hz 10(10) 13(16) 17(20) 21(25) 24(25) 1/2/3/4/5/6/7 (átállítható 2/4/6/9-ra) 2,0 *) Ez a berendezés megfelel az IEC nek azzal a feltétellel, hogy az Ssc rövidzárlati teljesítmény nagyobb vagy egyenlő 2,0 MVA-val a fogyasztói berendezés és az elektromos hálózat közötti csatlakozási pt. A telepítést végző vagy a felhasználó feladata biztosítani, amennyiben szükséges, az elosztóhálózat üzemeltetőjével kzultálva, hogy a berendezést csak olyan hálózathoz csatlakoztassák, amelynek az Ssc rövidzárlati árama azos vagy nagyobb legyen 2,0 MVA-val. 64 Fejezet 12 Műszaki adatok

65 1x230V, 3x230V és 3x400V F F Teljesítményadatok a EN szerint, névleges 0/35 Fűtési teljesítmény Telepített elektromos teljesítmény COP 0/45 Fűtési teljesítmény Telepített elektromos teljesítmény COP 10/35 Fűtési teljesítmény Telepített elektromos teljesítmény COP 10/45 Fűtési teljesítmény Telepített elektromos teljesítmény COP SCOP EN szerint Névleges fűtési teljesítmény (dizájnh) SCOP EN14825 hideg éghajlat 35 C / 55 C SCOP EN14825 átlagos éghajlat 35 C / 55 C Energetikai besorolás, átlagos éghajlat Helyiségfűtési energiahatékysági osztály 35 C / 55 C A rendszer helyiségfűtési energiahatékysági osztálya 35 C / 3,15 0,67 4,72 2,87 0,79 3,61 4,30 0,66 6,49 3,98 0,83 4,79 6 5,5 / 4,1 5,2 / 4,0 A++ / A++ A+++ / A+++ 8,89 1,83 4,85 8,63 2,29 3,77 11,22 1,84 6,11 10,92 2,32 4, ,5 / 4,2 5,2 / 4,1 A++ / A++ A+++ / A+++ A / XXL Energiahatékysági osztály, melegvíztermelés / a melegvíztároló A / XL 55 C 1) felfűtési profilja (VPB 300) (VPB 300) Hangnyomásszint (L WA ) EN szerint 0/35 esetén db(a) Hangnyomásszint (L PA ) számított értékek EN ISO szerint 0/35 és 1m távolságban Elektromos adatok Talajköri keringtetőszivattyú teljesítménye Fűtési keringtető szivattyú teljesítménye IP-osztály Hűtőkör Hűtőközeg típusa Hűtőközegtöltet Leoldási érték, magasnyomás presszosztát Visszakapcsolási érték, magasnyomás presszosztát Leoldási érték, alacsynyomás presszosztát Visszakapcsolási érték, alacsynyomás presszosztát Hőforrás oldal Talajköri keringtetőszivattyú energiaosztálya Max. rendszernyomás, talajkör Min. rendszernyomás, talajkör Névleges térfogatáram (50 Hz) Max. rendelkezésre álló nyomás névl. térfogatáramnál Max./Min. hőforrás hőmérséklet Min. kim. talajköri folyadékhőmérséklet db(a) W W kg MPa MPa MPa MPa MPa MPa l/mp kpa C C ,16 IP21 R407C 3,2 (32 bar) -0,7 (-7 bar) 0,15 (1,5 bar) 0,15 (1,5 bar) ,2 alacsy energiafogyasztású 0,45 (4,5 bar) 0,05 (0,5 bar) 0,18 0, lásd az ábrát -12 Fejezet 12 Műszaki adatok 65

66 F F beépítési magasság 2) Fűtési oldal Keringtetőszivattyú energiaosztálya alacsy energiafogyasztású Max. rendszernyomás, fűtőközeg MPa 0,45 (4,5 bar) Min. rendszernyomás, fűtőközeg MPa 0,05 (0,5 bar) Névleges térfogatáram (50 Hz) l/mp 0,08 0,22 Max. rendelkezésre álló nyomás névl. térfogatáramnál kpa Max./Min. fűtőközeg hőmérséklet Csőkötések C lásd az ábrát Talajköri külső átm., réz mm 28 Fűtőközeg külső átm., réz mm Csatlakozás, melegvíztároló, külső átm. Méretek és tömeg mm Szélesség mm 600 Mélység mm 620 Magasság mm 1500 Szükséges mm 1670 Nettó tömeg kg Hűtőmodul tömege kg Cikkszám, 1x230V Cikkszám, 3x230 V, hőmennyiségmérővel Cikkszám, 3x400 V, hőmennyiségmérővel Cikkszám, 3x400V )A rendszer esetében jelentett hatékyság figyelembe veszi a berendezés hőmérséklet szabályozóját. 2)Leszerelt lábakkal a magasság kb mm az F1155 esetén. 66 Fejezet 12 Műszaki adatok

67 Üzemi hőmérséklettartományok, kompresszorral A kompresszor legfeljebb 65 C hőmérséklet előállítására képes, 0 C talajköri visszatérő hőmérséklet esetén, a magasabb hőmérséklet (70 C-ig) a kiegészítő fűtéssel biztosítható. Ez az ábra a 75 % alatti működési tartományt mutatja az F1155-6, és a teljes működési tartományt az F , -16 esetén. Hőmérséklet, C Köldbärare in, temperatur Bejövő talajk. foly. hőm., C F Előremenő vezeték Visszatérő vezeték Ez az ábra a 75 % feletti működési tartományt mutatja az F esetén. Hőmérséklet, C Diagram a kompresszor fordulatszámának kiválasztásához Fűtési mód Használja ezt az ábrát a hőszivattyű méretezéséhez. A százalékok a kompresszor közelítő fordulatszámát mutatják. F Meghatározott fűtési teljesítmény, % 75% 50% F Meghatározott fűtési teljesítmény, % Bejövő talajköri hőm., C 100% 50% C Bejövő talajköri hőm., C 1% BejövőKöldbärare talajk. foly. in, temperatur hőm., C Előremenő Framledningvezeték Visszatérő Returledning vezeték Ftos A F % feletti kompresszor fordulatszám történő működése esetén oldja fel a menüt. Ez a műszaki adatokban megadotthoz képest magasabb zajszintet eredményezhet. Fejezet 12 Műszaki adatok 67

68 Hűtési üzemmód Tartozékok szükségesek. Ftos A hőelvezetés méretezéséhez lásd a diagramot a fűtéshez. Előremenő vízhőmérséklet, fűtőközeg 35 C F Meghatározott hűtési teljesítmény, % 50% 3 1% F Meghatározott hűtési teljesítmény, Bejövő talajköri hőm., C 100% 50% 1% Előremenő vízhőmérséklet, fűtőközeg 50 C F Meghatározott hűtési teljesítmény, % 50% 3 2 1% F Meghatározott hűtési teljesítmény, Bejövő talajköri hőm., C 100% 50% C 1% Bejövő talajköri hőm., C C Bejövő talajköri hőm., C 68 Fejezet 12 Műszaki adatok

69 Energiafogyasztást jelölő címke Információs lap Szállító Modell A melegvíztároló típusa NIBE AB F x230V VPB 300 Alacsy/közepes hőmérsékletű használat Vízmelegítés névleges terhelési profilja Szezális helyiségfűtés energiahatékysági osztály, átlagos éghajlat Vízmelegítési energiahatékysági osztály, átlagos éghajlat Mért hőteljesítmény (Pdesignh), átlagos éghajlat Helyiségek fűtésének éves energiafogyasztása, átlagos éghajlat Vízmelegítés éves energiafogyasztása, átlagos éghajlat Szezális helyiségfűtési hatásfok, átlagos éghajlat Vízmelegítési hatásfok, átlagos éghajlat C h h % % 35 / 55 XL A++ / A++ A / / 150 Beltéri hangteljesítményszint L WA db 42 Mért hőteljesítmény (Pdesignh), hideg éghajlat 6 Mért hőteljesítmény (Pdesignh), meleg éghajlat Helyiségek fűtésének éves energiafogyasztása, hideg éghajlat Vízmelegítés éves energiafogyasztása, hideg éghajlat Helyiségek fűtésének éves energiafogyasztása, meleg éghajlat Vízmelegítés éves energiafogyasztása, meleg éghajlat Szezális helyiségfűtési hatásfok, hideg éghajlat Vízmelegítési hatásfok, hideg éghajlat Szezális helyiségfűtési hatásfok, meleg éghajlat Vízmelegítési hatásfok, meleg éghajlat Kültéri hangteljesítményszint L WA h h h h % % % % db / / / / Fejezet 12 Műszaki adatok 69

70 Szállító Modell A melegvíztároló típusa NIBE AB F x230V VPB 300 Alacsy/közepes hőmérsékletű használat Vízmelegítés névleges terhelési profilja Szezális helyiségfűtés energiahatékysági osztály, átlagos éghajlat Vízmelegítési energiahatékysági osztály, átlagos éghajlat Mért hőteljesítmény (Pdesignh), átlagos éghajlat Helyiségek fűtésének éves energiafogyasztása, átlagos éghajlat Vízmelegítés éves energiafogyasztása, átlagos éghajlat Szezális helyiségfűtési hatásfok, átlagos éghajlat Vízmelegítési hatásfok, átlagos éghajlat C h h % % 35 / 55 XL A++ / A++ A / / 150 Beltéri hangteljesítményszint L WA db 42 Mért hőteljesítmény (Pdesignh), hideg éghajlat 6 Mért hőteljesítmény (Pdesignh), meleg éghajlat Helyiségek fűtésének éves energiafogyasztása, hideg éghajlat Vízmelegítés éves energiafogyasztása, hideg éghajlat Helyiségek fűtésének éves energiafogyasztása, meleg éghajlat Vízmelegítés éves energiafogyasztása, meleg éghajlat Szezális helyiségfűtési hatásfok, hideg éghajlat Vízmelegítési hatásfok, hideg éghajlat Szezális helyiségfűtési hatásfok, meleg éghajlat Vízmelegítési hatásfok, meleg éghajlat Kültéri hangteljesítményszint L WA h h h h % % % % db / / / / Fejezet 12 Műszaki adatok

71 Szállító NIBE AB Modell A melegvíztároló típusa F x400V VPB 300 F x400V VPB 300 Alacsy/közepes hőmérsékletű használat Vízmelegítés névleges terhelési profilja Szezális helyiségfűtés energiahatékysági osztály, átlagos éghajlat Vízmelegítési energiahatékysági osztály, átlagos éghajlat Mért hőteljesítmény (Pdesignh), átlagos éghajlat Helyiségek fűtésének éves energiafogyasztása, átlagos éghajlat Vízmelegítés éves energiafogyasztása, átlagos éghajlat Szezális helyiségfűtési hatásfok, átlagos éghajlat Vízmelegítési hatásfok, átlagos éghajlat C h h % % 35 / 55 XL A++ / A++ A / / / 55 XXL A++ / A++ A / / 154 Beltéri hangteljesítményszint L WA db Mért hőteljesítmény (Pdesignh), hideg éghajlat 6 16 Mért hőteljesítmény (Pdesignh), meleg éghajlat Helyiségek fűtésének éves energiafogyasztása, hideg éghajlat Vízmelegítés éves energiafogyasztása, hideg éghajlat Helyiségek fűtésének éves energiafogyasztása, meleg éghajlat Vízmelegítés éves energiafogyasztása, meleg éghajlat Szezális helyiségfűtési hatásfok, hideg éghajlat Vízmelegítési hatásfok, hideg éghajlat Szezális helyiségfűtési hatásfok, meleg éghajlat Vízmelegítési hatásfok, meleg éghajlat Kültéri hangteljesítményszint L WA h h h h % % % % db / / / / / / / / Fejezet 12 Műszaki adatok 71

72 Adatok a csomag hatásfokáról Modell A melegvíztároló típusa Alacsy/közepes hőmérsékletű használat Vezérlő osztálya Szabályozó hozzájárulása a hatékysághoz A csomag szezális helyiségfűtési hatásfoka, átlagos éghajlat A csomag szezális helyiségfűtési energiahatékysági osztálya, átlagos éghajlat A csomag szezális helyiségfűtési hatásfoka, hideg éghajlat A csomag szezális helyiségfűtési hatásfoka, meleg éghajlat C % % % % F x230V VPB / 55 VI / 154 A / / 155 Modell A melegvíztároló típusa Alacsy/közepes hőmérsékletű használat Vezérlő osztálya Szabályozó hozzájárulása a hatékysághoz A csomag szezális helyiségfűtési hatásfoka, átlagos éghajlat A csomag szezális helyiségfűtési energiahatékysági osztálya, átlagos éghajlat A csomag szezális helyiségfűtési hatásfoka, hideg éghajlat A csomag szezális helyiségfűtési hatásfoka, meleg éghajlat C % % % % F x230V VPB / 55 VI / 154 A / / 155 Modell F x400V F x400V A melegvíztároló típusa VPB 300 VPB 300 Alacsy/közepes hőmérsékletű használat C 35 / / 55 Vezérlő osztálya VI Szabályozó hozzájárulása a hatékysághoz A csomag szezális helyiségfűtési hatásfoka, átlagos éghajlat A csomag szezális helyiségfűtési energiahatékysági osztálya, átlagos éghajlat A csomag szezális helyiségfűtési hatásfoka, hideg éghajlat A csomag szezális helyiségfűtési hatásfoka, meleg éghajlat % % % % 204 / 154 A / / / 158 A / / 155 A rendszer mért hatékysága a szabályozót is figyelembe veszi. Ha a rendszerhez külső kiegészítő kazán vagy szolárfűtés is csatlakozik, a rendszer összes hatékyságát újra kell számolni. 72 Fejezet 12 Műszaki adatok

73 Műszaki dokumentáció Modell F x230V A melegvíztároló típusa VPB 300 A hőszivattyú típusa Levegő-víz Használt levegő-víz Talajköri folyadék-víz Víz-víz Alacsy hőmérsékletű hőszivattyú Igen Nem Beépített villamos fűtőbetét kiegészítő fűtéshez Igen Nem Hőszivattyús kombinált fűtőberendezés Igen Nem Éghajlat Átlagos Hideg Meleg Alacsy/közepes hőmérsékletű használat Átlag (55 C) Alacsy (35 C) Alkalmazott szabványok EN & EN Mért hőteljesítmény Prated 5,5 Szezális helyiségfűtési hatásfok ƞ s 150 % Névleges fűtőteljesítmény részterhelés mellett és Tj kültéri hőmérsékleten Névleges fűtési jóságfok részterhelés mellett és Tj kültéri hőmérsékleten Tj = -7 C Pdh 5,0 Tj = -7 C COPd 3,06 Tj = +2 C Pdh 3,0 Tj = +2 C COPd 3,97 Tj = +7 C Pdh 2,0 Tj = +7 C COPd 4,63 Tj = +12 C Pdh 1,2 Tj = +12 C COPd 4,86 Tj = biv Pdh 5,4 Tj = biv COPd 2,84 Tj = TOL Pdh 5,4 Tj = TOL COPd 2,84 Tj = -15 C (ha TOL < -20 C) Pdh Tj = -15 C (ha TOL < -20 C) COPd Bivalens hőmérséklet Ciklusteljesítmény Degradációs tényező T biv Pcych Cdh -10 0,99 C - Min. külső levegő hőmérséklet Ciklikus jóságfok Max. előremenő vízhőmérséklet TOL COPcyc WTOL C - C Energiafogyasztás a főfunkción kívüli üzemmódokban Kikapcsolt üzemmód P OFF Kikapcsolt termosztátú üzemmód P TO Készenléti üzemmód P SB Forgattyúház-fűtési üzemmód P CK 0,002 0,007 0,007 0,009 Kiegészítő fűtés Mért hőteljesítmény Energiabevitel jellege Psup 0,1 Elektromos Egyéb elemek Teljesítményszabályozás Hangteljesítményszint, beltéri/kültéri Éves energiafogyasztás L WA Q HE Változó 42 / db h Mért légtömegáram (levegő-víz) Nominális fűtési térfogatáram Talajköri folyadék áramlási sebessége, sósvízvíz vagy víz-víz rendszerű hőszivattyúk 0,68 m 3 /h m 3 /h m 3 /h Hőszivattyús kombinált fűtőberendezés esetében Vízmelegítés névleges terhelési profilja Napi energiafogyasztás Q elec Éves energiafogyasztás AEC XL 7, h h Vízmelegítési hatásfok Napi tüzelőanyag-fogyasztás Éves tüzelőanyag-fogyasztás ƞ wh Q fuel AFC 99 % h GJ Fejezet 12 Műszaki adatok 73

74 Modell F x230V A melegvíztároló típusa VPB 300 A hőszivattyú típusa Levegő-víz Használt levegő-víz Talajköri folyadék-víz Víz-víz Alacsy hőmérsékletű hőszivattyú Igen Nem Beépített villamos fűtőbetét kiegészítő fűtéshez Igen Nem Hőszivattyús kombinált fűtőberendezés Igen Nem Éghajlat Átlagos Hideg Meleg Alacsy/közepes hőmérsékletű használat Átlag (55 C) Alacsy (35 C) Alkalmazott szabványok EN & EN Mért hőteljesítmény Prated 5,5 Szezális helyiségfűtési hatásfok ƞ s 150 % Névleges fűtőteljesítmény részterhelés mellett és Tj kültéri hőmérsékleten Névleges fűtési jóságfok részterhelés mellett és Tj kültéri hőmérsékleten Tj = -7 C Pdh 5,0 Tj = -7 C COPd 3,06 Tj = +2 C Pdh 3,0 Tj = +2 C COPd 3,97 Tj = +7 C Pdh 2,0 Tj = +7 C COPd 4,63 Tj = +12 C Pdh 1,2 Tj = +12 C COPd 4,86 Tj = biv Pdh 5,4 Tj = biv COPd 2,84 Tj = TOL Pdh 5,4 Tj = TOL COPd 2,84 Tj = -15 C (ha TOL < -20 C) Pdh Tj = -15 C (ha TOL < -20 C) COPd Bivalens hőmérséklet Ciklusteljesítmény Degradációs tényező T biv Pcych Cdh -10 0,99 C - Min. külső levegő hőmérséklet Ciklikus jóságfok Max. előremenő vízhőmérséklet TOL COPcyc WTOL C - C Energiafogyasztás a főfunkción kívüli üzemmódokban Kikapcsolt üzemmód P OFF Kikapcsolt termosztátú üzemmód P TO Készenléti üzemmód P SB Forgattyúház-fűtési üzemmód P CK 0,002 0,007 0,007 0,009 Kiegészítő fűtés Mért hőteljesítmény Energiabevitel jellege Psup 0,1 Elektromos Egyéb elemek Teljesítményszabályozás Hangteljesítményszint, beltéri/kültéri Éves energiafogyasztás L WA Q HE Változó 42 / db h Mért légtömegáram (levegő-víz) Nominális fűtési térfogatáram Talajköri folyadék áramlási sebessége, sósvízvíz vagy víz-víz rendszerű hőszivattyúk 0,68 m 3 /h m 3 /h m 3 /h Hőszivattyús kombinált fűtőberendezés esetében Vízmelegítés névleges terhelési profilja Napi energiafogyasztás Q elec Éves energiafogyasztás AEC XL 7, h h Vízmelegítési hatásfok Napi tüzelőanyag-fogyasztás Éves tüzelőanyag-fogyasztás ƞ wh Q fuel AFC 99 % h GJ 74 Fejezet 12 Műszaki adatok

75 Modell F x400V A melegvíztároló típusa VPB 300 A hőszivattyú típusa Levegő-víz Használt levegő-víz Talajköri folyadék-víz Víz-víz Alacsy hőmérsékletű hőszivattyú Igen Nem Beépített villamos fűtőbetét kiegészítő fűtéshez Igen Nem Hőszivattyús kombinált fűtőberendezés Igen Nem Éghajlat Átlagos Hideg Meleg Alacsy/közepes hőmérsékletű használat Átlag (55 C) Alacsy (35 C) Alkalmazott szabványok EN & EN Mért hőteljesítmény Prated 5,5 Szezális helyiségfűtési hatásfok ƞ s 150 % Névleges fűtőteljesítmény részterhelés mellett és Tj kültéri hőmérsékleten Névleges fűtési jóságfok részterhelés mellett és Tj kültéri hőmérsékleten Tj = -7 C Pdh 5,0 Tj = -7 C COPd 3,06 Tj = +2 C Pdh 3,0 Tj = +2 C COPd 3,97 Tj = +7 C Pdh 2,0 Tj = +7 C COPd 4,63 Tj = +12 C Pdh 1,2 Tj = +12 C COPd 4,86 Tj = biv Pdh 5,4 Tj = biv COPd 2,84 Tj = TOL Pdh 5,4 Tj = TOL COPd 2,84 Tj = -15 C (ha TOL < -20 C) Pdh Tj = -15 C (ha TOL < -20 C) COPd Bivalens hőmérséklet Ciklusteljesítmény Degradációs tényező T biv Pcych Cdh -10 0,99 C - Min. külső levegő hőmérséklet Ciklikus jóságfok Max. előremenő vízhőmérséklet TOL COPcyc WTOL C - C Energiafogyasztás a főfunkción kívüli üzemmódokban Kikapcsolt üzemmód P OFF Kikapcsolt termosztátú üzemmód P TO Készenléti üzemmód P SB Forgattyúház-fűtési üzemmód P CK 0,002 0,007 0,007 0,009 Kiegészítő fűtés Mért hőteljesítmény Energiabevitel jellege Psup 0,1 Elektromos Egyéb elemek Teljesítményszabályozás Hangteljesítményszint, beltéri/kültéri Éves energiafogyasztás L WA Q HE Változó 42 / db h Mért légtömegáram (levegő-víz) Nominális fűtési térfogatáram Talajköri folyadék áramlási sebessége, sósvízvíz vagy víz-víz rendszerű hőszivattyúk 0,68 m 3 /h m 3 /h m 3 /h Hőszivattyús kombinált fűtőberendezés esetében Vízmelegítés névleges terhelési profilja Napi energiafogyasztás Q elec Éves energiafogyasztás AEC XL 7, h h Vízmelegítési hatásfok Napi tüzelőanyag-fogyasztás Éves tüzelőanyag-fogyasztás ƞ wh Q fuel AFC 99 % h GJ Fejezet 12 Műszaki adatok 75

76 Modell F x400V A melegvíztároló típusa VPB 300 A hőszivattyú típusa Levegő-víz Használt levegő-víz Talajköri folyadék-víz Víz-víz Alacsy hőmérsékletű hőszivattyú Igen Nem Beépített villamos fűtőbetét kiegészítő fűtéshez Igen Nem Hőszivattyús kombinált fűtőberendezés Igen Nem Éghajlat Átlagos Hideg Meleg Alacsy/közepes hőmérsékletű használat Átlag (55 C) Alacsy (35 C) Alkalmazott szabványok EN & EN Mért hőteljesítmény Prated 16,0 Szezális helyiségfűtési hatásfok ƞ s 154 % Névleges fűtőteljesítmény részterhelés mellett és Tj kültéri hőmérsékleten Névleges fűtési jóságfok részterhelés mellett és Tj kültéri hőmérsékleten Tj = -7 C Pdh 14,2 Tj = -7 C COPd 3,0 Tj = +2 C Pdh 8,7 Tj = +2 C COPd 4,1 Tj = +7 C Pdh 5,6 Tj = +7 C COPd 4,9 Tj = +12 C Pdh 5,5 Tj = +12 C COPd 5,0 Tj = biv Pdh 15,4 Tj = biv COPd 2,8 Tj = TOL Pdh 15,4 Tj = TOL COPd 2,8 Tj = -15 C (ha TOL < -20 C) Pdh Tj = -15 C (ha TOL < -20 C) COPd Bivalens hőmérséklet Ciklusteljesítmény Degradációs tényező T biv Pcych Cdh -10 0,99 C - Min. külső levegő hőmérséklet Ciklikus jóságfok Max. előremenő vízhőmérséklet TOL COPcyc WTOL C - C Energiafogyasztás a főfunkción kívüli üzemmódokban Kikapcsolt üzemmód P OFF Kikapcsolt termosztátú üzemmód P TO Készenléti üzemmód P SB Forgattyúház-fűtési üzemmód P CK 0,002 0,020 0,007 0,030 Kiegészítő fűtés Mért hőteljesítmény Energiabevitel jellege Psup 0,6 Elektromos Egyéb elemek Teljesítményszabályozás Hangteljesítményszint, beltéri/kültéri Éves energiafogyasztás L WA Q HE Változó 42 / db h Mért légtömegáram (levegő-víz) Nominális fűtési térfogatáram Talajköri folyadék áramlási sebessége, sósvízvíz vagy víz-víz rendszerű hőszivattyúk 1,84 m 3 /h m 3 /h m 3 /h Hőszivattyús kombinált fűtőberendezés esetében Vízmelegítés névleges terhelési profilja Napi energiafogyasztás Q elec Éves energiafogyasztás AEC XXL 9, h h Vízmelegítési hatásfok Napi tüzelőanyag-fogyasztás Éves tüzelőanyag-fogyasztás ƞ wh Q fuel AFC 105 % h GJ 76 Fejezet 12 Műszaki adatok

77 13 Tárgymutató Tárgymutató "Smart Grid ready" kapcsoló, menü SZERVÍZ, 42 A A burkolat eltávolítása, 8 Adatok a rendszer hatásfokáról, 72 A fűtési-hűtési rendszer bekötése, 16 A fűtési-hűtési rendszer feltöltése és légtelenítése, 30 A helységhőmérséklet utólagos módosítása, 33 A hőmérséklet érzékelő adatai, 54 A hőszivattyú kialakítása, 9 A kompensek elhelyezkedése, 9 A kompensek jegyzéke, 9 Kompensek helye, hűtő egység, 12 Kompensek helye, kapcsolószekrények, 11 Kompensek listája, hűtő egység, 12 Kompensek listája, kapcsolószekrények, 11 A hűtési-fűtési rendszer leürítése, 53 A hűtőmodul kiemelése, 7, 54 A keringtetőszivattyú indításának segítése, 53 A kiegészítő fűtés és/vagy a kompresszor külső letiltására szolgáló bemenet., 27 A melegvíztároló bekötése, 16 A melegvíztároló leürítése, 52 A szivattyú beállítása, automatikus üzemmód, 32 Fűtőközeg oldal, 32 Talajköri oldal, 32 A szivattyú beállítása, kézi üzemmód, 32 Fűtőközeg oldal, 33 A talajköri rendszer feltöltése és légtelenítése, 30 A talajköri rendszer leürítése, 53 A tartozékok csatlakoztatása, 29 A telepítés ellenőrzése, 5 A telepítés helyigénye, 7 A terhelésérzékelők bekötése, 26 A vezérlőrendszer külön villamos megtáplálása, 21 Az elektromos szekrény előlapjának eltávolítása, 20 Az input kártya előlapjának eltávolítása, 19 B Beállítások, 23 Bevezető útmutató, 31 Biztsági információ, 4 A telepítés ellenőrzése, 5 Jelölés, 4 Kapcsolattartási információ, 6 Sorozatszám, 4 Szimbólumok, 4 C Csatlakozás a fűtés külső tiltásához, 28 Csatlakozás a szellőztetés intenzitásának változtatásához., 28 Csatlakozás az extra melegvíz" aktiváláshoz, 28 Csatlakozás az külső szabályozó egységek" aktiváláshoz, 28 Csatlakozások, 20 Csatlakozás talajköri keringtetőszivattyú külső vezérléséhez, 28 Csőkötések, 14 Általános, 14 Csőméretek, 15 Fűtőközeg oldal, 16 Kapcsolási alternatívák, 17 Melegvíztároló, 16 Méretek és csőkötések, 15 Rendszerdiagramm, 14 Szimbólumok, 14 Talajköri oldal, 15 Csőméretek, 15 D Diagram a kompresszor fordulatszámának kiválasztásához, 67 Diszkomfort és üzemzavar elhárítása, 58 Hibakeresés, 58 Riasztás, 58 Riasztás kezelése, 58 E Elektromos csatlakozások, 19 Általános leírás, 19 A tartozékok csatlakoztatása, 29 A vezérlőrendszer külön villamos megtáplálása, 21 Az elektromos szekrény előlapjának eltávolítása, 20 Az input kártya előlapjának eltávolítása, 19 Beállítások, 23 Csatlakozások, 20 Elektromos kiegészítő fűtés maximális teljesítmény, 23 Elektromos megtáplálás bekötése, 20 Hozzáférés az elektromos csatlakozásokhoz, 19 Hőmérséklet érzékelő, külső fűtési előremenő, 22 Hőmérséklet érzékelő, melegvízkészítés, 22 Hőmérséklethatároló, 19 Kábelszorító kötés, 20 Kismegszakító, 19 Külső hőmérséklet érzékelő, 22 Külső opciónális ki/bemenetek, 26 NIBE Uplink, 26 Opciális csatlakozások, 26 Szobai érzékelő, 22 Tartalék üzemmód, 24 Terhelésfelügyelet, 26 Elektromos kiegészítő fűtés maximális teljesítmény, 23 A max. elektromos teljesítmény átállítása, 23 Max. elektromos teljesítmény beállítása, 23 Elektromos megtáplálás bekötése, 20 Előkészületek, 30 Energiafogyasztást jelölő címke, 69 Adatok a csomag hatásfokáról, 72 Információs lap, Műszaki dokumentáció, Érték beállítása, 38 Extra keringtetőszivattyú, 28 F Feltöltés és légtelenítés, 30 A fűtési-hűtési rendszer feltöltése és légtelenítése, 30 A talajköri rendszer feltöltése és légtelenítése, 30 Szimbólumok, 31 Ftos információ, 4 Biztsági információ, 4 Hasznosítás, 4 Fűtőközeg oldal, 16 A fűtési-hűtési rendszer bekötése, 16 G Görgesse végig az ablakokat, 39 H Használja a virtuális billentyűzetet, 39 Hibakeresés, 58 Hozzáférés az elektromos csatlakozásokhoz, 19 Hőmérséklet érzékelő, csapolható melegvíz, 22, 27 Hőmérséklet érzékelő, hűtés/fűtés, 27 Hőmérséklet érzékelő, külső fűtési előremenő, 22 Hőmérséklet érzékelő, melegvízkészítés, 22 Hőmérséklethatároló, 19 Visszakapcsolás, 19 Hűtési üzemmód jelzése, 28 Hűtő egység, 12 Fejezet 13 Tárgymutató 77

78 78 I Információs lap, 69 J Jelölés, 4 K Kábelszorító kötés, 20 Kapcsolási alternatívák, 17 Két vagy több fűtési-hűtési rendszer, 18 Medence, 18 Padlófűtés rendszerek, 18 Puffertároló, 17 Szabad hűtés, 18 Szellőztetés hővisszanyeréssel, 17 Talajvizes rendszer, 17 Kapcsolattartási információ, 6 Kapcsoló, 36 Kapcsolószekrények, 11 Kijelző, 36 Kijelző egység, 36 Kapcsoló, 36 Kijelző, 36 Ktroll tárcsa, 36 OK gomb, 36 Státusz LED, 36 Vissza gomb, 36 Kismegszakító, 19 Koltroll Menük 5. menü SZERVÍZ, 42 Ktaktus a külső tarifa vezérléshez., 27 Ktroll - Bevezetés Kijelző egység, 36 Menürendszer, 37 Ktroll tárcsa, 36 Külső hőmérséklet érzékelő, 22 Külső opciónális ki/bemenetek, 26 "Smart Grid ready" kapcsoló, 27 A kiegészítő fűtés és/vagy a kompresszor külső letiltására szolgáló bemenet., 27 Csatlakozás a fűtés külső tiltásához, 28 Csatlakozás a szellőztetés intenzitásának változtatásához., 28 Csatlakozás az extra melegvíz" aktiváláshoz, 28 Csatlakozás az külső szabályozó egységek" aktiváláshoz, 28 Csatlakozás talajköri keringtetőszivattyú külső vezérléséhez, 28 Extra keringtetőszivattyú, 28 Hőmérséklet érzékelő, csapolható melegvíz, 22, 27 Hőmérséklet érzékelő, hűtés/fűtés, 27 Hűtési üzemmód jelzése, 28 Ktaktus a külső tarifa vezérléshez., 27 Melegvíz keringtetése, 28 NV 10, talajköri nyomás-/szint-/áramlásőr, 28 Talajvízszivattyú vezérlése, 28 Választható lehetőségek AUX-bemenethez, 27 Választható lehetőségek az AUX kimenethez (a ktaktus egy potenciálmentes relé), 28 M Melegvíz keringtetése, 28 Melegvíztároló, 16 A melegvíztároló bekötése, 16 Menürendszer, 37 Érték beállítása, 38 Görgesse végig az ablakokat, 39 Használja a virtuális billentyűzetet, 39 Menüválasztás, 38 Működés, 38 Opciók választása, 38 Súgó menü, 31, 39 Menüválasztás, 38 Méretek és csőkötések, 15 Méretek és kiállások pozíciói, 62 Fejezet 13 Tárgymutató Működés, 38 Műszaki adatok, Diagram a kompresszor fordulatszámának kiválasztásához, 67 Energiafogyasztást jelölő címke, 69 Adatok a rendszer hatásfokáról, 72 Információs lap, 69 Műszaki dokumentáció, 73 Méretek és kiállások pozíciói, 62 Műszaki adatok, 63 Üzemi hőmérséklettartományok, 67 Műszaki dokumentáció, 73 N NIBE Uplink, 26 NV 10, talajköri nyomás-/szint-/áramlásőr, 28 O OK gomb, 36 Opciók választása, 38 Opciális csatlakozások, 26 Ö Összeszerelés, 7 R Rendszerdiagramm, 14 Riasztás, 58 Riasztás kezelése, 58 S Sorozatszám, 4 Státusz LED, 36 Súgó menü, 31, 39 Szállítás, 7 Szállítás és mozgatás, 7 A burkolat eltávolítása, 8 A hűtőmodul kiemelése, 7 A telepítés helyigénye, 7 Összeszerelés, 7 Szállítás, 7 Szállított kompensek, 8 Szállított kompensek, 8 Szerviz, 52 Szerviz műveletek, 52 Szerviz intézkedések A hőmérséklet érzékelő adatai, 54 A keringtetőszivattyú indításának segítése, 53 Szerviz műveletek, 52 A hűtési-fűtési rendszer leürítése, 53 A hűtőmodul kiemelése, 54 A melegvíztároló leürítése, 52 A talajköri rendszer leürítése, 53 Tartalék üzemmód, 52 Távolítsa el az irányváltó szelep motorját., 54 USB szerviz kimenet, 56 Szimbólumok, 4, 14, 31 Szivattyú jelleggörbék, talajköri oldal, kézi üzemmód, 32 Szobai érzékelő, 22 T Talajköri oldal, 15 Talajvízszivattyú vezérlése, 28 Tartalék üzemmód, 52 Fűtési teljesítmény tartalék üzemmódban, 24 Tartozékok, 60 Távolítsa el az irányváltó szelep motorját., 54 U Újrabeállítás, légtelenítés, fűtőközeg oldal, 33 USB szerviz kimenet, 56 Utóbeállítás és légtelenítés, 32 A szivattyú beállítása, automatikus üzemmód, 32 A szivattyú beállítása, kézi üzemmód, 32 Szivattyú jelleggörbék, talajköri oldal, kézi üzemmód, 32

79 Újrabeállítás, légtelenítés, fűtőközeg oldal, 33 Utólagos módosítás és leürítés A helységhőmérséklet utólagos módosítása, 33 Ü Üzembe helyezés és beállítás, 30 Feltöltés és légtelenítés, 30 Utóbeállítás és légtelenítés, 32 Üzembe helyezés és módosítás Bevezető útmutató, 31 Előkészületek, 30 Üzemi hőmérséklettartományok, 67 V Választható lehetőségek AUX-bemenethez, 27 Választható lehetőségek az AUX kimenethez (a ktaktus egy potenciálmentes relé), 28 Vezérlés, 36, 40 Vezérlés - Bevezetés, 36 Vezérlés Menük, 40 Vezérlés - Bevezetés, 36 Vezérlés Menük, 40 Vissza gomb, 36 Fejezet 13 Tárgymutató 79

80

81

82
