1 UHB HU HASZNÁLATI ÚTMUTATÓ Levegő/víz hőszivattyú 8, 12, 16, 20

2

3 Tartalomjegyzék 1 Fontos információ Telepítési adatok Biztonsági információ Szimbólumok Jelölés Sorozatszám F2120 Kitűnő választás 2 A hőszivattyú a ház szíve Hőszivattyú funkció vezérlése F2120 A F2120 karbantartása 3 Diszkomfort és üzemzavar elhárítása Hibakeresés 4 Műszaki adatok 5 Szószedet Tárgymutató Kapcsolattartási információ Tartalomjegyzék 3

4 1 Fontos információ Telepítési adatok Termék F2120 Sorozatszám Üzembe helyezés időpontja Telepítő A sorozatszámot mindig meg kell adni. Tanúsítvány arról, hogy a telepítés a NIBE telepítési kézikönyvében foglalt utasítások és a vonatkozó jogszabályok szerint történt. Dátum Aláírva 4 Fejezet 1 Fontos információ

5 Biztonsági információ Ezt a készüléket a 8 évesnél idősebb gyermekek, valamint csökkent fizikai, érzékszervi és értelmi képességekkel rendelkező és tapasztalatlan, ismeretekkel nem rendelkező személyek is használhatják felügyelet mellett vagy ha oktatásban részesültek a készülék biztonságos használatáról és megértették az ezzel járó veszélyeket. A termék szakértők vagy betanított felhasználók által használatra készült üzletekben, szállodákban, könnyűipari, mezőgazdasági és hasonló környezetben. A gyermekek figyelmeztetése/felügyelete szükséges, hogy biztosan ne játszanak a készülékkel. Ne engedje, hogy gyermekek felügyelet nélkül tisztítsák vagy üzemeltessék a készüléket. Ez a dokumentum eredeti használati útmutató. Az NI- BE.jóváhagyása nélkül nem fordítható le. A termékfejlesztés és műszaki változtatás jogát fenntartjuk. NIBE Az F2120-t legalább 3 mm-es megszakító hézaggal rendelkező leválasztó kapcsolóval kell telepíteni. Ha a tápkábel megsérült, azt csak a NIBE, annak szervizképviselője vagy hasonló engedéllyel rendelkező személy cserélheti ki, hogy minden veszély vagy károsodás megelőzhető legyen. Fejezet 1 Fontos információ 5

6 Szimbólumok MEGJEGYZÉS Ez a szimbólum a személyt vagy berendezést fenyegető veszélyt jelez. Fontos Ez a szimbólum arra vonatkozóan jelez fontos információt, hogy mire kell figyelnie telepítés közben. TIPP Jelölés Ez a szimbólum a termék használatát segítő tippeket jelez. CE IP24! A CE-jelölés kötelező szinte valamennyi, az EU-ban forgalmazott termékre, függetlenül a gyártás helyétől. Az elektrotechnikai berendezés érintésvédelmi besorolása. A személyt vagy berendezést érintő veszély. Olvassa el a Használati útmutatót. 6 Fejezet 1 Fontos információ

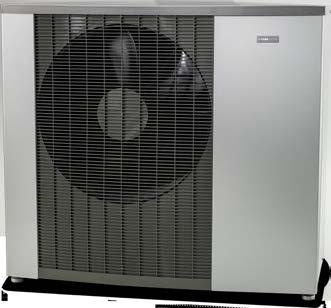

7 Sorozatszám A sorozatszám megtalálható a hátsó burkolat bal felső részén és az oldalsó burkolat alján. Sorozatszám Fontos Szervizeléskor és a támogatás igénybevételékor szüksége van a termék (14 jegyű) sorozatszámára. F2120 Kitűnő választás F2120 olyan levegő/víz hőszivattyú, amelyet kifejezetten az északi éghajlatra fejlesztettek ki, és a külső levegőt használja energiaforrásként. A hőszivattyút vizes fűtési rendszerekhez való csatlakoztatásra tervezték; képes hatékonyan felmelegíteni a vizet magas külső hőmérsékleten és nagy teljesítményt leadni a fűtési rendszernek alacsony külső hőmérsékleten. Ha a külső hőmérséklet a cél hőmérséklet alatti szintre esik, a teljes fűtéshez külső kiegészítő fűtés szükséges. A F2120 KIVÁLÓ TULAJDONSÁGAI: Hatékony fordulatszám-vezérelt scroll kompresszor Hatékony fordulatszám-vezérelt scroll kompresszor, amely -25 C-ig terjedő hőmérsékleten működik. Fejezet 1 Fontos információ 7

8 Intelligens vezérlés A hőszivattyú optimális vezérlése érdekében az F2120 intelligens vezérléshez csatlakozik. Ventilátor Az F2120 automatikus ventilátor teljesítmény szabályozással rendelkezik. Hosszú élettartam Az anyagot a hosszú élettartam érdekében választották azzal a céllal, hogy ellenálljon az északi, szabadtéri viszonyoknak. Számos lehetőség Az F2120-t a NIBE VVM / NIBE beltéri egységgel és a SMO vezérlő egységgel kombináltan történő használatra szánják. Rendszer megoldások és tartozékok széles köre áll rendelkezésre a NIBE beltéri egységeihez és vezérlő egységeihez. Csendes működés Az F2120 csendes működési funkcióval rendelkezik, ami akkor teszi lehetővé az időprogramozást, ha az F2120-nak még kevesebb zajjal kell működnie. 8 Fejezet 1 Fontos információ

9 2 A hőszivattyú a ház szíve Hőszivattyú funkció H 3 I Fűtőközeg Hűtőközeg Talajköri folyadék 45 C 55 C G E F Expanziós Expansionsventil szelep Kondensor Kondenzátor 80 C 2 Kompressor Kompresszor D 0 C Förångare Elpárologtató 5 C -3 C Hőforrás C B 2 C A 1 A hőmérsékletek csak példák, és változhatnak a kiépített rendszertől az éppen aktuális évszaktól. Fejezet 2 A hőszivattyú a ház szíve 9

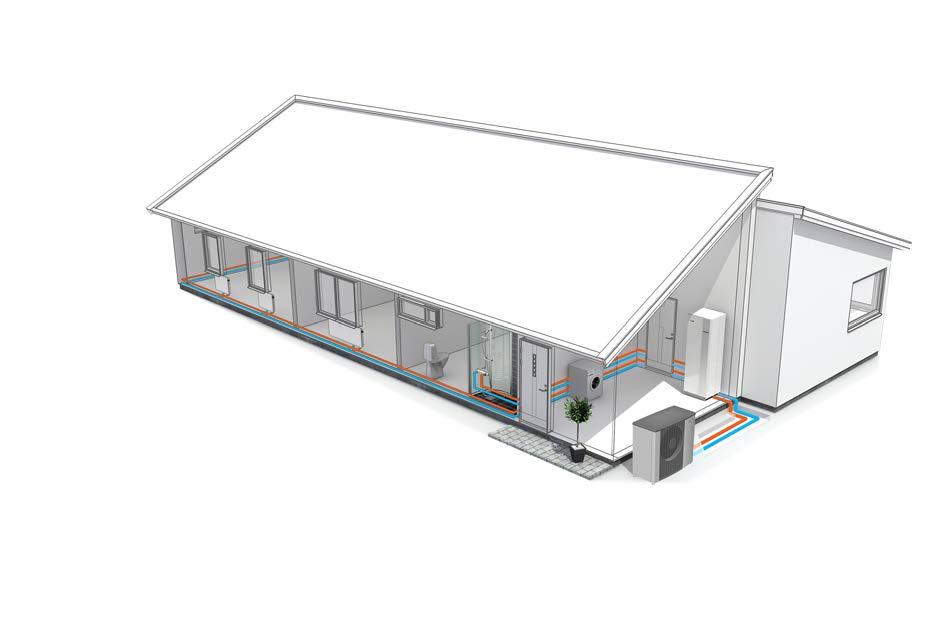

10 A B C D E F G H A levegő/víz hőszivattyú a külső levegőt tudja a lakás fűtésre használni. A külső levegőben lévő energia a lakás fűtésre való átalakítása három különböző körben történik. Az elsődleges rendszerben (1) a szabad hőenergiát a környezetből nyeri és továbbítja a hőszivattyúhoz. A hűtőkörben (2) a hőszivattyú a kinyert hő alacsony hőmérsékletét magas hőmérsékletre növeli. Ezt követően a hőt a fűtési rendszer révén elosztja az épületben (3). Friss levegő A hőszivattyú beszívja a külső levegőt. A ventilátor ezután a levegőt a hőszivattyú elpárologtatójába irányítja. Itt a levegő átadja az energiáját a hűtőközegnek és a levegő hőmérséklete jelentősen lecsökken. Ezután a hőszivattyú kifújja a hideg levegőt. Hűtőkör Zárt rendszerben egy hűtőközeg kering a hőszivattyúban, amely szintén áthalad az elpárologtatón. A hűtőközegnek nagyon alacsony a forráspontja. Az elpárologtatóban a hűtőközeg átveszi a külső levegő energiáját és felforr. A forrás közben keletkező gőz egy elektromos hajtású kompresszorba jut. A gáz besűrítésekor megnövekszik a nyomás, és jelentősen megnő a gáz hőmérséklete, 5 C-ról kb. 80 C.-ra. A kompresszorból a gőz egy hőcserélőbe kerül, ahol átadja hőenergiáját a ház fűtési rendszerének, miközben a gőz lehűl és ismét folyadékká alakul. Miután a nyomás még mindig magas, a hűtőközeg áthalad egy expanziós szelepen, ahol lecsökken a nyomás, hogy visszaálljon a hűtőközeg eredeti hőmérséklete. A hűtőközeg így teljes kört tett meg. Ismét az elpárologtatóba kerül, és a folyamat megismétlődik. Fűtési oldal A hűtőközeg által a kondenzátorba szállított fűtési energiát a fűtési-hűtési rendszer fűtővize veszi át, amelyet 55 C-ra melegítenek fel (előremenő hőmérséklet). A fűtőközeg zárt rendszerben kering és a felmelegített víz energiáját adja át a házban a melegvíztartálynak és a radiátoroknak/fűtő felületeknek. A hőmérsékletek csak példák, és változhatnak a kiépített rendszertől az éppen aktuális évszaktól. 10 Fejezet 2 A hőszivattyú a ház szíve

11 vezérlése F2120 F2120 vezérlése a rendszertől függően különböző módokon történik. A hőszivattyú vezérlése a beltéri egységen (VVM) vagy a vezérlő egységen (SMO) keresztül történik. További információért lásd a vonatkozó útmutatót. A telepítés során a telepítő mérnök elvégzi a hőszivattyú szükséges beállításait a beltéri egységben vagy a vezérlő egységben, hogy a hőszivattyú optimálisan működjön a rendszerben. Fejezet 2 A hőszivattyú a ház szíve 11

12 A F2120 karbantartása RENDSZERES ELLENőRZÉSEK Ha a hőszivattyú a szabadban található, szükség van némi külső karbantartásra. MEGJEGYZÉS Az elégtelen karbantartás az F2120 súlyos károsodását okozhatja, amire a garancia nem terjed ki. A rácsok és az alsó panel ellenőrzése az F2120-nál Az év során rendszeresen ellenőrizni kell, hogy a rácsot ne zárják el a falevek, a hó vagy bármi egyéb. Szeles időben és/vagy hó esetén figyelni kell, mert a rács eltömődhet. Rendszeresen ellenőrizze, hogy a kondenzvizet a kondenzvíz csövön megfelelően elvezesse. Ha szükséges, kérje a telepítő segítségét. 12 Fejezet 2 A hőszivattyú a ház szíve

13 F2120 F2120 F2120 Tartsa hó- és jégmentesen LEK LEK Előzze meg a hó felhalmozódását, ne hogy elfedje az F2120 rácsait és lefolyó nyílásait. LEK Tartsa hó- és/vagy jégmentesen. Fejezet 2 A hőszivattyú a ház szíve 13

14 A külső burkolat tisztítása Ha szükséges, külső burkolat nedves ruhával megtisztítható. Ügyelni kell rá, hogy a hőszivattyú a tisztítás során ne karcolódjon meg. Kerülje a rácsokra vagy a berendezés oldalára jutó vízpermetet, hogy ne juthasson víz az F2120-be. Akadályozza meg, hogy az F2120 lúgos tisztítószerekkel érintkezzen. HOSSZÚ ÁRAMSZÜNETEK ESETÉN Tartós áramszünetek esetén javasoljuk a fűtési rendszer kültéri részének a leürítését. A telepítő ehhez zárószelepet és töltő-ürítő csapot szerelt fel. Ha bizonytalan, hívja fel a telepítőt és kérdezze meg. CSENDES ÜZEMMÓD A hőszivattyú "csendes üzemmód"-ra kapcsolható, ami csökkenti annak zajszintjét. A funkció akkor hasznos, ha az F2120-at zajra érzékeny helyeken kell telepíteni. A funkciót csak korlátozott időtartamban szabad használni, mivel az F2120 esetleg nem éri el méretezett teljesítményét. 14 Fejezet 2 A hőszivattyú a ház szíve

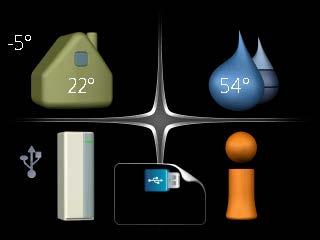

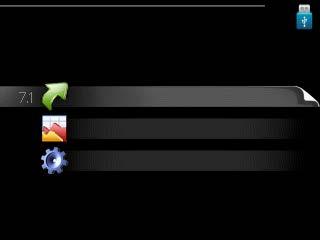

15 SZOFTVERFRISSÍTÉS AZ F2120-BAN A VEZÉRLő EGYSÉGEN VAGY A BELTÉRI EGYSÉGEN KERESZTÜL Mind az F2120, mind a beltéri egység/vezérlő egység szoftvere itt található: nibeuplink.com. Kattintson a "Szoftver" fülre, hogy a berendezéséhez tartozó legfrissebb szoftvert letöltse. Mentse a fájlokat egy USB-re. Frissítse egyszerre az F2120-at és a beltéri egységet/vezérlő egységet. BELSŐ HŐMÉRSÉKLET MELEGVÍZ AZ ÉN RENDSZEREM USB INFO USB 7 firmware frissítés naplózás beállítások kezelése A beltéri egység/vezérlő egység 7.1 menüjében a következő szoftverfrissítések hajthatók végre: Szoftver a beltéri egységhez (VVM) vagy a vezérlő egységhez (SMO) Szoftver a kültéri egységhez F2120 Fejezet 2 A hőszivattyú a ház szíve 15

16 Fontos A beltéri egység szoftverét frissíteni kell, ha az F2120 kültéri egység szoftverét frissítik. Fontos Akár 30 percig is eltarthat az F2120 szoftverének a frissítése.. Fontos Indítsa újra a beltéri egységet/vezérlő egységet, hogy lássa a szoftver helyes verziószámát. Kaszkád telepítés esetén, az SMO 40-nel együtt, a teljes F2120 frissítés a címzés sorrendjében történik. Deaktiválja azt az F2120-at, amelyet nem kell frissíteni. Az USB-n keresztüli szoftverfrissítésről részletesebb információ található a beltéri egység vagy a vezérlő egység telepítési kézikönyvében. TAKARÉKOSSÁGI ÖTLETEK A hőszivattyús rendszer fűt és hűt és/vagy melegvizet termel. Ezt az ön által megadott beállítások alapján teszi. Az energiafogyasztást befolyásoló tényezők, például a belső hőmérséklet, a melegvízfogyasztás, a ház szigetelésének a mértéke és az, hogy házon nagy felületű ablakok találhatók-e. A ház elhelyezkedése, pl. a szélnek való kitettség szintén befolyásoló tényező. Ne feledkezzen meg a következőkről: Nyissa ki teljesen a termosztát szelepeket (a különböző okokból hűvösebben tartandó szobák, pl. a hálószobák kivételével). A termosztátok lelassítják az áramlást a fűtési rendszerben, amit a hőszivattyú magasabb hőmérséklettel kíván ellensúlyozni. Ilyenkor erőteljesebben dolgozik és több elektromos áramot fogyaszt. Csökkentse vagy módosítsa a fűtési beállításokat bármely külső vezérlő rendszerben. 16 Fejezet 2 A hőszivattyú a ház szíve

17 Villamos fogyasztás Az éves fogyasztás %-a 25% A levegő/víz hőszivattyú energiatermelésének eloszlása egész éven át. 20% 15% 10% 5% 0% Jan jan Feb feb mars Már april Ápr Máj maj Jún juni Júl juli Aug aug Szep sep Okt okt Nov nov Dec dec Hónap A belső hőmérséklet egy fokos emelkedése kb. 5%-kal növeli az energiafogyasztást. A háztartás áramfogyasztása Régen úgy számolták, hogy egy átlagos svéd háztartás éves áramfogyasztása körülbelül 5000 kwh/év. Mai társadalmunkban ez általában kwh/év között van. Berendezés Normál teljesítmény (W) En.fogy/ év kb. (kwh) Működés Készenlét TV (Működés: 5 óra/nap, Készenlét: 19 óra/nap) TV set top box (Működés: 5 óra/nap, Készenlét: 19 óra/nap) DVD (Működés: 2 óra/hét) TV játékkonzol (Működés: 6 h/hét) Rádió/sztereo (Működés: 3 óra/nap) Számítógép, monitorral együtt (Működés: 3 óra/nap, készenlét 21 óra/nap) Izzó (Működés 8 óra/nap) Spotlámpa, halogén (Működés 8 óra/nap) Hűtés (Működés: 24 óra/nap) Fagyasztó (Működés: 24 óra/nap) Tűzhely, főzőlap (Működés: 40 min/nap) Tűzhely, sütő (Működés: 2 h/hét) Fejezet 2 A hőszivattyú a ház szíve 17

18 Berendezés Normál teljesítmény (W) En.fogy/ év kb. (kwh) Mosogatógép, hidegvízcsatlakozással (Napi üzemidő 1) Mosógép (Működés: naponta 1-szer) Szárítógép (Működés: naponta 1-szer) Porszívó (Működés: 2 h/hét) Motorfűtés (Működés: 1 óra/nap, évente 4 hónap) Az utastér fűtése (Működés: 1 óra/nap, évente 4 hónap) A fenti értékek közelítő értékek. Példa: Egy család lakik egy házban 2 gyermekkel, 1 plazmatévével, 1 digitális set-top-boxszal, 1 DVD-lejátszóval, 1 TV játékkonzollal, 2 számítógéppel, 3 sztereóval, 2 izzóval a WC-ben, 2 izzóval a fürdőszobában, 4 izzóval a konyhában, 3 izzóval kint, egy mosógéppel, egy szárítógéppel, egy hűtőszekrénnyel, egy fagyasztóval, egy sütővel, egy porszívóval, karterfűtéssel, = 6240 kwh a háztartás éves energiafogyasztása. Villanyóra Rendszeresen ellenőrizze az épület villanyóráját, lehetőleg havonta egyszer. Ez jelzi az energiafogyasztás bármilyen változását. Az újonnan épült házakban rendszerint két villanyóra található a különböző villamos eszközök fogyasztásának elkülönült mérésére. Új épületek Az újonnan épült házak egy év alatt száradnak ki. Ilyenkor a ház fűtése lényegesen több energiát igényel, mint később. 1-2 év után újból módosítani kell a fűtési görbét, valamint a fűtési görbe eltolását és az épületben lévő termosztát szelepeket, mivel a fűtési rendszer általában alacsonyabb hőmérsékletet igényel, amint a kiszáradási folyamat befejeződött. 18 Fejezet 2 A hőszivattyú a ház szíve

19 3 Diszkomfort és üzemzavar elhárítása Hibakeresés MEGJEGYZÉS A csavarokkal rögzített burkolat mögött csak szakképzett telepítő, vagy annak felügyelete mellet végezhető munka. TIPP Az F2120 minden riasztást kommunikál a beltéri egységgel/vezérlő egységgel (VVM / SMO). ALAPVETő TEENDőK Ügyeljen rá, hogy az F2120 felé irányuló légáramlást ne zárják el idegen tárgyak. Ellenőrizze, hogy az F2120-ben ne legyen semmilyen belső rongálódás. JÉG FELHALMOZÓDÁSA A VENTILÁTORBAN, A RÁCSON ÉS/VAGY A VENTILÁTOR CSÚCSÁN A F2120 Forduljon a berendezés telepítőjéhez! VÍZ AZ F2120 ALATT (NAGYOBB MENNYISÉG) Ellenőrizze, hogy működik-e vízelvezetés a kondenzációs csövön (KVR 10) keresztül. Fejezet 3 Diszkomfort és üzemzavar elhárítása 19

20 4 Műszaki adatok E termék részletes műszaki leírása a telepítési kézikönyvben (nibe.eu) található. 20 Fejezet 4 Műszaki adatok

21 5 Szószedet BIZTONSÁGI SZELEP A szelep kinyit és kis mennyiségű folyadékot bocsát ki, ha a nyomás túl magas. COP Ha a hőszivattyúnak 5 a hatásfoka, az azt jelenti, hogy fűtési igényének csak egyötödéért fizet. Ez jelzi a hőszivattyú hatásfokát. Ezt különböző körülmények között mérik, pl.: 7 / 45, ahol 7 a külső hőmérsékletet és 45 az előremenő hőmérsékletet adja meg fokokban. CSENDES ÜZEMMÓD Olyan üzemmód, amikor a maximális teljesítmény korlátozva van a hőszivattyú zajcsökkentése érdekében. CSőKÖTEGES HőCSERÉLő A csőköteges hőcserélő a vízmelegítő tartályban az F2120-ból érkező fűtési rendszer vizével melegíti fel a használati melegvizet (csapvizet). DISZKOMFORT ÉS ÜZEMZAVAR ELHÁRÍTÁSA A komfortérzet zavara a melegvízellátás/belső komfort nemkívánatos változása, amikor például a melegvíz hőmérséklete túl alacsony vagy amikor a belső hőmérséklet nem éri el a kívánt szintet. A hőszivattyú hibája néha a komfortérzet zavarában nyilvánul meg. A legtöbb esetben a hőszivattyú érzékeli az üzemzavart, amit riasztásokkal jelez a kijelzőn. EGYENSÚLYI HőMÉRSÉKLET Az egyensúlyi hőmérséklet az a külső hőmérsélet, ami mellett a hőszivattyú megadott teljesítménye megegyezik az épület teljesítményigényével. Ez azt jelenti, hogy a hőszivattyú eddig a hőmérsékletig képes önállóan fedezni az épület fűtési igényét. Fejezet 5 Szószedet 21

22 ELőREMENő VEZETÉK Fűtési vezeték, amely a melegvizet a hőszivattyútól a ház fűtési rendszeréhez (radiátorokhoz/fűtési felületekhez) szállítja. ELőREMENő VÍZHőMÉRSÉKLET A hőszivattyú által a fűtési rendszerbe továbbított, felmelegített víz hőmérséklete. ELPÁROLOGTATÓ Hőcserélő, amiben a hűtőközeg elpárolog, miközben hőt von el a levegőből, ami lehűl. EXPANZIÓS SZELEP Szelep, mely csökkenti a hűtőközeg nyomását, melynek hatására csökken a hűtőközeg hőmérséklete. FűTÉSI-HűTÉSI RENDSZER A hűtési-fűtési rendszerek is fűtési rendszereknek nevezhetők. Az épület fűtése radiátorokkal, padlófűtéssel vagy ventilátoros konvektorokkal történik. FűTÉSI TÉNYEZő Azt méri, hogy a hőszivattyú mennyi hőenergiát ad le a működéséhez szükséges elektromos energiához viszonyítva. Ennek egy másik nekve a COP. FűTőKÖZEG Forró folyadék, rendszerint tiszta víz, amely a hőszivattyú és a ház fűtésihűtési rendszere között kering és felmelegíti az épületet. A fűtőközeg melegíti fel a használati melegvizet is. FűTőKÖZEG OLDAL A ház fűtési-hűtési rendszeréhez vezető csövek alkotják a fűtőközeg oldalt. HASZNÁLATI MELEGVÍZ Víz, amelyet például zuhanyzáshoz használunk. HATÉKONYSÁG A hőszivattyú hatékonyságát méri. Minél magasabb az érték, annál jobb. 22 Fejezet 5 Szószedet

23 HőCSERÉLő Egy eszköz, amely a hőenergiát egyik közegtől egy másiknak adja át a közegek összekeverése nélkül. Különböző hőcserélők, például elpárologtatók és kondenzátorok. HűTőKÖZEG Olyan anyag, amely a hőszivattyúban zárt rendszerben kering és a nyomásváltozás következtében elpárolog és kondenzálódik. Elpárolgás közben a hűtőközeg hőt vesz fel, kondenzáció közben pedig hőt ad le. INDIREKT TÁROLÓ Tárolótartály csőkígyóval. A csőkígyóban lévő víz felmelegíti a tárolótartályban lévő vizet. IRÁNYVÁLTÓ SZELEP Olyan szelep, amely a folyadékot két irányba továbbíthatja. Az irányváltó szelep lehetővé teszi, hogy a folyadék a fűtési-hűtési rendszerbe jusson, amikor a hőszivattyú fűti az épületet, és a melegvíztárolóba, amikor a hőszivattyú melegvizet termel. KERINGTETőSZIVATTYÚ Szivattyú, ami folyadékot keringtet egy zárt rendszerben (csőhálózat). KIEGÉSZÍTő ELEKTROMOS FűTÉS Az a villamos fogyasztás, amit például a beépített villamos fűtőbetét kiegészítő fűtésként az év hidegebb napjain felhasznál, hogy kielégítse azt a fűtési csúcsigényt, amit a hőszivattyú már nem tud biztosítani. KIEGÉSZÍTő FűTÉS A kiegészítő fűtés a hőszivattyú kompresszora által szolgáltatott hő kiegészítésére termelt hőmennyiség. Kiegészítő fűté lehet például a beépített villamos fűtőbetét, a villamos fűtés, a napenergiás rendszer, a gáz-/olaj- /pellet-/fatüzelésű kazán vagy a távfűtés. KOMPRESSZOR Összesűríti a gőz halmazállapotú hűtőközeget. A hűtőközeg sűrítésekor megemelkedik a nyomás és a hőmérséklet. Fejezet 5 Szószedet 23

24 KONDENZÁTOR Hőcserélő, amiben a forró, gőz halmazállapotú hűtőközeg kondenzálódik (lehűl és folyékonnyá válik) és energiát ad át a ház fűtési és melegvíztermelő rendszereinek. KÜLSő HőMÉRSÉKLET ÉRZÉKELő A szabadban vagy a hőszivattyú közelében elhelyezett érzékelő. Ez az érzékelő közli a hőszivattyúval, hogy milyen meleg van ott, ahol az érzékelő található. MELEGVÍZTÁROLÓ Tartály, amelyben a használati melegvizet felmelegítik. PALÁSTHőCSERÉLőS TÁROLÓ A használati melegvíztároló (csapvíz), egy másik (a ház radiátoraihoz/fűtőelemeihez továbbított) melegvíztároló belsejében található. A hőszivattyú felmelegíti a külső tárolóban lévő vizet, ami amellett, hogy eljut a ház radiátoraiba/fűtő felületeibe, felmelegíti a belső tartályban a használati melegvizet. PRESSZOSZTÁT Nyomáskapcsoló, amely riaszt és/vagy leállítja a kompresszort, ha a rendszerben meg nem engedett nyomás keletkezik. A magas nyomás távadó lekapcsol, ha a kondenzációs nyomás túl nagy. Az alacsony nyomás távadó lekapcsol, ha az elpárolgási nyomás túl alacsony. RADIÁTOR A fűtőelem másik neve. A F2120-tal való használathoz vízzel kell feltölteni. TÁGULÁSI TARTÁLY Tartály, melyben fűtővíz található, és feladata a fűtővízrendszer nyomásának kiegyenlítése. TÖLTőSZIVATTYÚ Lásd "keringtetőszivattyú". VENTILÁTOR Fűtés közben a ventilátor a környező levegőből energiát szállít a hőszivattyúba. Hűtés közben a ventilátor a hőszivattyúból szállít energiát a környező levegőbe. 24 Fejezet 5 Szószedet

25 VISSZATÉRő HőM. A hőszivattyúba visszatérő víz hőmérséklete, miután átadta a hőenergiát a radiátoroknak/fűtési felületeknek. VISSZATÉRő VEZETÉK Fűtési vezeték, amin keresztül a víz visszajut a hőszivattyúhoz a ház fűtési rendszeréből (radiátorokból/fűtési felületekből). Fejezet 5 Szószedet 25

26 Tárgymutató A A F2120 karbantartása, 12 Rendszeres ellenőrzések, 12 Takarékossági ötletek, 16 A hőszivattyú a ház szíve, 9 Alapvető teendők, 19 A vezérlő egység funkciója, 9 Az F2120 karbantartása Csendes üzemmód, 14 Hosszú áramszünetek esetén, 14 B Biztonsági információ, 5 C Csendes üzemmód, 14 D Diszkomfort Alapvető teendők, 19 Diszkomfort és üzemzavar elhárítása, 19 Hibakeresés, 19 F F2120 Kitűnő választás, 7 Fontos információ, 4 Biztonsági információ, 5 F2120 Kitűnő választás, 7 Sorozatszám, 7 Szimbólumok, 6 Telepítési adatok, 4 H Hibaelhárítás Jég felhalmozódása a ventilátorban, a rácson és/vagy a ventilátor csúcsán, 19 Víz az F2120 alatt (nagyobb mennyiség), 19 Hibakeresés, 19 Hosszú áramszünetek esetén, 14 Hőszivattyú funkció, 10 J Jég felhalmozódása a ventilátorban, a rácson és/vagy a ventilátor csúcsán, 19 M Műszaki adatok, 20 R Rendszeres ellenőrzések, 12 S Sorozatszám, 7 Szimbólumok, 6 Szószedet, 21 T Takarékossági ötletek, 16 Villamos fogyasztás, 17 Telepítési adatok, 4 V vezérlése F2120, 11 Villamos fogyasztás, 17 Víz az F2120 alatt (nagyobb mennyiség), Tárgymutató

27 Kapcsolattartási információ AT CH CZ DE DK FI FR GB NL NO PL RU SE KNV Energietechnik GmbH, Gahberggasse 11, AT-4861 Schörfling Tel: +43 (0) NIBE Wärmetechnik c/o ait Schweiz AG, Industriepark, CH-6246 Altishofen Tel: Druzstevni zavody Drazice s.r.o, Drazice 69, CZ Benatky nad Jizerou Tel: nibe@nibe.cz NIBE Systemtechnik GmbH, Am Reiherpfahl 3, Celle Tel: +49 (0) info@nibe.de Vølund Varmeteknik A/S, Member of the Nibe Group, Brogårdsvej 7, 6920 Videbæk Tel: info@volundvt.dk NIBE Energy Systems OY, Juurakkotie 3, Vantaa Tel: +358 (0) info@nibe.fi NIBE Energy Systems France Sarl,Zone industrielle RD 28, Rue du Pou du Ciel, Reyrieux Tel : info@nibe.fr NIBE Energy Systems Ltd, 3C Broom Business Park, Bridge Way, S419QG Chesterfield Tel: +44 (0) info@nibe.co.uk NIBE Energietechniek B.V., Postbus 634, NL 4900 AP Oosterhout Tel: info@nibenl.nl ABK AS, Brobekkveien 80, 0582 Oslo, Postboks 64 Vollebekk, 0516 Oslo Tel: post@abkklima.no NIBE-BIAWAR Sp. z o. o. Aleja Jana Pawła II 57, BIALYSTOK Tel: +48 (0) sekretariat@biawar.com.pl "EVAN" 17, per. Boynovskiy, RU Nizhny Novgorod Tel: kuzmin@evan.ru NIBE AB Sweden, Box 14, Hannabadsvägen 5, SE Markaryd Tel: +46 (0) info@nibe.se A listában nem szereplő országok esetében lépjen kapcsolatba a Nibe Svédországgal, vagy bővebb információért keresse fel a honlapot.

28 NIBE Energy Systems Hannabadsvägen 5 Box 14 SE Markaryd info@nibe.se nibe.eu UHB HU WS name: -Gemensamt WS version: a497 WS release date: :21 Publish date: :07 Ez a kézikönyv a NIBE Energy Systems kiadványa. A termék minden illusztrációja, a tények és adatok a kiadvány jóváhagyásakor rendelkezésre álló információn alapulnak. A NIBE Energy Systems fenntartásokat fogalmaz meg a jelen kézikönyvben található bármilyen ténybeli vagy nyomdahibát illetően NIBE ENERGY SYSTEMS
