1 Telepítési kézikönyv Beltéri egység APH IHB HU

2 Gyors útmutató Navigáció OK gomb (megerősít/kiválaszt) Vissza gomb (vissza/visszavon/kilép) Kontroll gomb (mozgat/növel/csökkent) A gombok funkcióinak részletes ismertetése a 38 oldalon található. A menük közötti lapozás és a különböző beállítások mikéntjének ismertetése a 40 oldalon található. A fűtés-hűtés beállítása FŰTÉS-HŰTÉS MELEGVÍZ 2X AZ ÉN TELEPÍTÉSEM INFO A belső hőmérsékletet úgy állíthatja be, hogy a főmenüben start üzemmódban kétszer megnyomja az OK gombot. Növeli a melegvíz mennyiségét 1X FŰTÉS-HŰTÉS MELEGVÍZ AZ ÉN TELEPÍTÉSEM INFO 2X A melegvíz mennyiségének ideiglenes növeléséhez először a Kontroll gombot fordítsa a 2. menü jelzésére (vízcsepp) majd kétszer nyomja meg az OK gombot. Ha a komfortérzet nem megfelelő Ha a komfortérzet nem megfelelő a következő lépéseket érdemes tenni, mielőtt hívná a rendszer telepítőjét. Az utasításokata 56 oldalon találja meg.

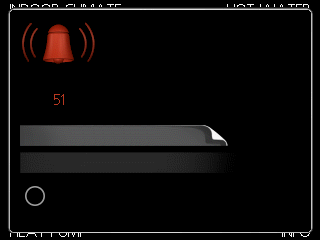

3 Tartalomjegyzék 1 Fontos információ 4 SG Ready 36 Biztonsági információ 4 7 Vezérlés - Bevezetés 38 2 Szállítás és mozgatás Szállítás 7 7 TFT kezelőfelület Menürendszer Összeszerelés Szállított komponensek A burkolat eltávolítása 3 A beltéri egység kialakítása Vezérlés Menük 1 menü BELSŐ HŐMÉRSÉKLET 2. menü MELEGVÍZ 3. menü INFO 4. menü AZ ÉN RENDSZEREM Csőkötések menü SZERVÍZ 45 Általános csőcsatlakozások Méretek és csőkötések Telepítési alternatíva Szerviz Szerviz műveletek Elektromos csatlakozások Általános Csatlakozások Beállítások Opcionális csatlakozások A tartozékok csatlakoztatása 6 Üzembe helyezés és beállítás Előkészületek Feltöltés és légtelenítés Indítás és ellenőrzés A hűtési/fűtési görbe beállítása A melegvíz cirkuláció beállítása Medence Diszkomfort és üzemzavar elhárítása 56 Info menü beltéri egység Riasztás kezelése Hibakeresés 11 Tartozékok 12 Műszaki adatok Méretek és kiállások pozíciói Melegvízkapacitás Műszaki leírás Elektromos kapcsolási rajz, 3 x 400 V Tárgymutató Tartalomjegyzék 3

4 1 Fontos információ Biztonsági információ A kézikönyv a szakemberek által követendő telepítési és szerviz eljárásokat írja le. Ezt a berendezést 8 évesnél idősebb gyermekek, mozgásszervi, érzékszervi vagy szellemi fogyatékkal élő személyek, illetve tapasztalattal és ismerettel nem rendelkezők is használhatják felügyelet mellett, vagy ha megismertették velük annak biztonságos használatát és megértették annak használatával járó veszélyeket. Gyermekek a berendezéssel nem játszhatnak. Gyermekek felügyelet nélkül nem végezhetik annak tisztítását vagy karbantartását. A termékfejlesztés és műszaki változtatás jogát fenntartjuk. NIBE Szimbólumok Ez a szimbólum a berendezést vagy személyt fenyegető veszélyt jelez. Fontos Ez a szimbólum arra vonatkozóan jelez fontos információt, hogy mire kell figyelnie telepítés közben. Sorozatszám A sorozatszám megtalálható a VVM 500 bal felső részén. Fontos Sorozatszám Amikor a berendezés telepítőjéhez fordul, mindig adja meg a berendezés sorozatszámát (14 számjegy). Hasznosítás Bízza a csomagolás ártalmatlanítását a berendezés telepítőjére vagy szakosodott hulladékudvarokra. A használt berendezéseket ne rakja le a szokásos háztartási hulladékkal együtt. Szakosodott hulladékudvarban vagy kereskedőnél kell elhelyezni, aki ilyen típusú szolgáltatást nyújt. A berendezés felhasználó általi nem megfelelő ártalmatlanítása az aktuális jogszabályok alapján igazgatási bírságot eredményez. Országspecifikus információ Telepítési kézikönyv Ezt a telepítési kézikönyvet az ügyfélnél kell hagyni. TIPP Ez a szimbólum a termék használatát segítő tippeket jelez. Jelölés VVM 500 CE jelöléssel rendelkezik, és megfelel IP21. A CE-jelölés azt jelenti, hogy a NIBE biztosítja, hogy a termék megfelel az összes rá vonatkozó jogszabálynak az EU irányelvei alapján. A CE-jelölés kötelező szinte valamennyi, az EU-ban forgalmazott termékre, függetlenül a gyártás helyétől. IP21 azt jelenti, hogy a 12,5 mm-es vagy annál nagyobb tárgyak nem hatolhatnak át rajta és nem tehetnek kárt benne, és a termék védett a függőlegesen lehulló vízcseppek ellen. 4 Fejezet 1 Fontos információ

5 A telepítés ellenőrzése A jelenlegi rendelkezések megkövetelik a fűtőberendezés üzembe helyezés előtti ellenőrzését. Az ellenőrzést megfelelő szakképzettséggel rendelkező személynek kell elvégeznie. Töltse ki a felhasználói kézikönyvben a telepítési adatokra vonatkozó információkat tartalmazó oldalt. Leírás Jegyzetek Aláírás Dátum Fűtési kör (oldal: 17) Rendszer átöblítve Rendszer légtelenítve Tágulási tartály Részecskeszűrő Biztonsági szelep Elzáró szelepek Kazánnyomás Az ábra szerint csatlakoztatva Melegvíz (17. oldal) Elzáró szelepek Keverőszelep Biztonsági szelep Villamos rész (oldal: 23) Kommunikáció csatlakoztatva Kismegszakítók Biztosítékok, beltéri egység Az épület főbiztosítékai Kültéri érzékelő Szobai érzékelő Áramérzékelő Kismegszakító Életvédelmi (FI) relé Tartalék üzemmód termosztát beállítása Egyéb Csatlakoztatva Fejezet 1 Fontos információ 5

6 Kapcsolattartási információ AT CH CZ DE DK FI FR GB NL NO PL RU SE KNV Energietechnik GmbH, Gahberggasse 11, 4861 Schörfling Tel: +43 (0) Fax: +43 (0) NIBE Wärmetechnik c/o ait Schweiz AG, Industriepark, CH-6246 Altishofen Tel: (52) Fax: (52) Druzstevni zavody Drazice s.r.o, Drazice 69, CZ Benatky nad Jizerou Tel: Fax: nibe@nibe.cz NIBE Systemtechnik GmbH, Am Reiherpfahl 3, Celle Tel: 05141/ Fax: 05141/ info@nibe.de Vølund Varmeteknik A/S, Member of the Nibe Group, Brogårdsvej 7, 6920 Videbæk Tel: Fax: info@volundvt.dk NIBE Energy Systems OY, Juurakkotie 3, Vantaa Puh: Fax: info@nibe.fi NIBE Energy Systems France Sarl, Zone industrielle RD 28, Rue du Pou du Ciel, Reyrieux Tel : Fax : info@nibe.fr NIBE Energy Systems Ltd, 3C Broom Business Park, Bridge Way, Chesterfield S41 9QG Tel: Fax: info@nibe.co.uk NIBE Energietechniek B.V., Postbus 634, NL 4900 AP Oosterhout Tel: Fax: info@nibenl.nl ABK AS, Brobekkveien 80, 0582 Oslo, Postadresse: Postboks 64 Vollebekk, 0516 Oslo Tel. sentralbord: post@abkklima.no NIBE-BIAWAR Sp. z o. o. Aleja Jana Pawła II 57, BIAŁYSTOK Tel: Fax: sekretariat@biawar.com.pl "EVAN" 17, per. Boynovskiy, Nizhny Novgorod Tel./fax info@evan.ru NIBE AB Sweden, Box 14, Hannabadsvägen 5, SE Markaryd Tel: +46-(0) Fax: +46-(0) info@nibe.se A listában nem szereplő országok esetében lépjen kapcsolatba a Nibe Svédországgal, vagy bővebb információért keresse fel a honlapot. 6 Fejezet 1 Fontos információ

7 LEK LEK LEK 2 Szállítás és mozgatás Szállítás Az VVM 500-t álló helyzetben kell szállítani és száraz helyen kell tárolni. Azonban a VVM 500 óvatosan a hátára fektethető, amikor beviszik az épületbe. Összeszerelés Telepítse a VVM 500-t szilárd alapra, amely elbírja a víz és a hőszivattyú tömegét. A vízszintes és stabil helyzet elérése érdekében használja a termék állítható lábait. Szállított komponensek Kültéri érzékelő Szobai érzékelő mm Hely Áramérzékelő O-gyűrűk Az egységgel szállított tételek a berendezés tetején találhatók. Miután víz folyik a VVM 500-ból, padlóösszefolyóval kell ellátni az a területet, ahol a hőszivattyú található. A telepítés helyigénye A berendezés előtt 800 mm szabad helyet szükséges hagyni, hogy a VVM 500 szervizelése elölről is elvégezhető legyen. 800 Hagyjon mm szabad helyet a beltéri egység és a mögötte lévő fal között a kábelek és csövek elvezetéséhez. Fejezet 2 Szállítás és mozgatás 7

8 A burkolat eltávolítása Elülső burkolat 2 1 LEK LEK 1. Távolítsa el a csavarokat az elülső burkolat alsó széléről. 2. Az alsó szélnél emelje ki a burkolatot felfelé. LEK LEK LEK A telepítés érdekében az oldalsó burkolati elemek eltávolíthatók. 50 mm szabad hely szükséges az oldalsó panelek eltávolításához. 1. Távolítsa el a csavarokat a felső és az alsó szélekről. 2. Kissé húzza kifelé a burkolatot. 3. Tolja a fedelet hátrafelé és kissé oldalra. 4. Húzza a burkolatot oldalirányba. 5. Húzza előre a burkolatot. 8 Fejezet 2 Szállítás és mozgatás

9 3 A beltéri egység kialakítása VVM 500 XL8 XL9 QM20 XL1 XL3 XL2 BT2 GP12 XL39 AA4 W130 SF1 QN10 BT63 VVM 500 AA4-XJ3 AA4-XJ4 XL18 EB1 BT3 UB1 UB2 AA3 QN11 GP1 FD1 BT6 AA1 AA2 XL19 FA1 XL13 BT54 AA7 QN35 XL14 APH PF1 PF3 QM1 XL4 BT7 XL8 XL9 XL30 PF1 PF3 XL2 XL3 XL14 XL39 QM20 XL1 XL18 XL19 XL13 Fejezet 3 A beltéri egység kialakítása 9

10 Csőkötések XL1 Csatlakozás, fűtőközeg előremenő vezeték G25 BM XL2 Csatlakozás, fűtőközeg visszatérő vezeték G25 BM XL3 Csatlakozás, hidegvíz G25 BM XL4 Csatlakozás, melegvíz G25 KM XL8 Csatlakozás, kapcsolódás a hőszivattyútól, rendszerkapcsolás opció G25 BM XL9 Csatlakozás, kapcsolódás a hőszivattyúhoz, rendszerkapcsolás opció G25 BM XL13 Csatlakozás, szolár fűtési rendszer előremenő vezeték Ø22 mm XL14 Csatlakozás, szolár fűtési rendszer visszatérő vezeték Ø22 mm XL18 Csatlakozás, belépő magas hőm., rendszerkapcsolás opció G25 BM XL19 Csatlakozás, kilépő magas hőm., rendszerkapcsolás opció G25 BM XL30 Csatlakozás, tágulási tartály G20 BM XL39 Csatlakozás, medence rendszerkapcsolás opció Ø28 mm SF1 W130 Kapcsoló Hálózati kábel NIBE Uplink TM -hez Egyéb PF1 Adattábla PF3 A sorozatszám táblája UB1 Tömszelence UB2 Tömszelence * A képen nem látható A komponensek helyének jelzése az IEC és az szabvány szerint történik. HVAC-komponensek GP1 Keringtetőszivattyú GP12 Töltőszivattyú QM1 Töltő-ürítő csap, fűtési-hűtési rendszer QM20 Légtelenítés, fűtési-hűtési rendszer QN10 Irányváltó szelep, fűtési-hűtési rendszer/melegvíztároló, előremenő vezeték QN11 Keverőszelep QN35 Váltószelep, melegvíz/fűtés 10 Érzékelők stb. BT2 Hőmérséklet érzékelők, fűtőközeg-előremenő BT3 Hőmérséklet érzékelő, fűtőközeg, visszatérő* BT6 Hőmérséklet érzékelő, melegvíz, szabályozás* BT7 Hőmérséklet érzékelő, melegvíz, kijelző* BT54 Hőmérséklet érzékelő, szolár hőcserélő* BT63 Hőmérséklet érzékelő, fűtőközeg előremenő a beépített villamos fűtőbetét után Elektromos komponensek AA1 Villamos fűtőbetét kártya AA2 Alaplapi vezérlőpanel AA3 Bemenetek panelje AA4 TFT kezelőfelület AA7 EB1 FA1 FD1 AA4-XJ3 USB csatlakozás AA4-XJ4 Szerviz csatlakozás Extra relépanel Villamos fűtőbetét Kismegszakító Hőmérséklethatároló Fejezet 3 A beltéri egység kialakítása

11 4 Csőkötések Általános csőcsatlakozások A csőtelepítést az aktuális normák és irányelvek szerint kell elvégezni. A rendszer radiátoros köreit alacsony hőmérsékletű fűtőközeghez kell tervezni. A legalacsonyabb külső méretezési hőmérséklet esetén, a legmagasabb ajánlott hőmérséklet 55 C az előremenő és 45 C a visszatérő vezetékben, de a VVM 500 akár 65 C-t is tud kezelni. Teljes térfogat (l) (beltéri egység és fűtési-hűtési rendszer) A tágulási tartály térfogata (l) Lássa el a berendezést biztonsági szeleppel mind a kazán, mind a hőcserélős melegvíztároló felőli oldalon. A biztonsági szelepből kifolyó víz nyomásmentes gyűjtőcsöveken keresztül kerül a lefolyóba, hogy a kifröccsenő melegvíz ne okozhasson sérülést. A biztonsági szelep túlfolyó ágvezetékének lejtenie kell a pangó víz megelőzésére, valamint fagymentesítettnek kell lennie. A NIBE azt javasolja, hogy a VVM 500-t az optimális komfortérzet érdekében minél közelebb telepítsék a hőszivattyúhoz. A különböző komponensek helyére vonatkozó további információkat lásd e kézikönyv "Telepítési alternatívák" részében. A hűtési-fűtési rendszer valamelyik magasan található pontját légtelelnítővel kell ellátni. A csőhálózatot a beltéri egység csatlakoztatása előtt át kell mosni, hogy az esetleges szennyeződés ne okozhasson kárt annak alkatrészeiben. A kapcsoló (SF1) nem állítható "" vagy " " állásba, amíg az VVM 500 nincs feltöltve vízzel. Máskülönben a hőmérséklethatároló, a termosztát és a beépített villamos fűtőbetét stb. károsodhat. A melegvíztároló és a radiátor térfogata Tágulási tartály nem tartozik a termékhez. Lássa el a terméket tágulási tartállyal. A zárt tágulási tartály előfeszítését a tartály és a legmagasabban elhelyezett radiátor közötti maximális magasságnak (H) megfelelően kell méreteznie, lásd az ábrát. A 0,5 bar (5 mvp) induló nyomás 5 m maximális megengedett magasságkülönbséget jelent. Ha az előfeszítés nem elég nagy a zárt tágulási tartályban, az növelhető a tágulási tartályon lévő szelepen keresztüli rátöltéssel. A tágulási tartály végleges előfeszítését be kell jegyezni a 5. oldalon lévő ellenőrzőlistába. Az induló nyomás bármilyen változása hatással van arra, hogy a tágulási tartály miként birkózik meg a víz térfogatának változásával. Rendszerdiagram A VVM 500 egy melegvizes hőcserélőből, beépített villamos fűtőbetétből, keringtető szivattyúkból, puffer tartályból és vezérlőrendszerből áll, és napkollektorokkal együtt való használatra van kialakítva. A VVM 500 a hűtési-fűtési rendszerhez csatlakozik. A VVM 500-t úgy alakították ki, hogy csatlakozzon és kommunikájon a F2020/F2025/F2026/F2030/F2040/F2120/F2300-val, amelyek együtt alkotnak egy teljes fűtési rendszert. Hideg időjárás esetén a F2020/F2025/F2026/F2030/F2040/F2120/F2300 VVM 500-val működik, és ha a külső levegő hőmérséklete a hőszivattyú leállítási hőmérséklete alá esik, a teljes fűtést a VVM 500 szolgáltatja. -FL1 -RM1 -QM40 A VVM 500-ban a tágulási tartály kiszámításához használt belső térfogat 500 l. A tágulási tartály térfogatának legalább teljes rendszertérfogat 5%-nak kell lennie. -EB15 -EB15-FL2 -EB15 -CM1 Példa táblázat -EB101 -FL10 H -EB101 -XL1 -QM40 -HQ1-QM41 -XL2 -QM1 Fejezet 4 Csőkötések 11

12 Szimbólumok Szimbólum Megnevezés Légtelenítő szelep Elzárószelep Leeresztő szelep Visszacsapó szelep Szabályzó szelep Keverőszelep / irányváltó szelep Biztonsági szelep T Hőmérő Hőmérséklet érzékelő Tágulási tartály P Nyomásmérő Keringtetőszivattyú Részecskeszűrő Részecskeszűrő Ventilátor Kompresszor Hőcserélő Radiátoros rendszer Használati melegvíz Padlófűtés rendszerek 12 Fejezet 4 Csőkötések

13 Méretek és csőkötések Csőkötések XL8 Csatlakozás, fűtőközeg belépő, rendszerkapcsolás opció XL9 Csatlakozás, fűtőközeg kilépő, rendszerkapcsolás opció G25 BM G25 BM XL4 CM1 XL2 XL8 XL9 XL1 XL3 Csőkötések XL1 Csatlakozás, fűtőközeg előremenő vezeték XL2 Csatlakozás, fűtőközeg visszatérő vezeték XL3 Csatlakozás, hidegvíz XL4 Csatlakozás, melegvíz G25 BM G25 BM G25 BM G25 kül. Fejezet 4 Csőkötések 13

14 Magyarázat AZ10 Elszívott levegő, hőszivattyú F135 HQ1 Részecskeszűrő QM42 Elzárószelep QM43 Elzárószelep QM44 Elzárószelep RM1 Visszacsapó szelep CL11 AA25 BT51 EP5 GP9 HQ4 QN19 EB15 CM1 FL2 XL1 XL2 XL3 XL4 XL8 XL9 XL13 XL14 XL39 Medence készlet Kötődoboz Hőmérséklet érzékelő, medence Hőcserélő, medence Medence, szivattyú Részecskeszűrő Háromjáratú szelep, medence VVM 500 Zárt tágulási tartály, fűtőközeg Biztonsági szelep, fűtőközeg Csatlakozás, fűtőközeg, 1. előremenő Csatlakozás, fűtőközeg, 1. visszatérő Csatlakozás, hidegvíz Csatlakozás, melegvíz Csatlakozás, rendszerkapcsolás opció a hőszivattyútól Csatlakozás, rendszerkapcsolás opció hőszivattyúhoz Csatlakozás, szolár fűtési rendszer, előremenő Csatlakozás, szolár fűtési rendszer, visszatérő Csatlakozás, tartozék, kimenő EP30 AA25 BT53 EP8 GP30 EQ1 AA25 BT64 CP10 GP12 GP13 QN12 Szolár készlet Kötődoboz vezérlőkártyával Hőmérséklet érzékelő, napkollektor Napkollektor Szivattyúállomás SPS 10, SPS 20 CM5 Tágulási tartály FL4 Biztonsági szelep, szolár GP4 Szivattyú, szolár QM43 Elzárószelep QM44 Elzárószelep QM45 Elzárószelep RM3 Visszacsapó szelep RM4 Visszacsapó szelep Aktív hűtőmodul ACS 310 Kötődoboz vezérlőkártyával Hőmérséklet érzékelő, hűtési előremenő Puffertároló, hűtés Töltőszivattyú Keringtető szivattyú, hűtés Háromjáratú szelep, hűtés/fűtés Melegvíz keringtetése FL1 Biztonsági szelep, melegvíz GP11 Melegvizes keringtetőszivattyú QM40 Elzárószelep RM1 Visszacsapó szelep Egyéb HQ1 Részecskeszűrő EB101 FL10 HQ1 QM1 QM40 QM41 Hőszivattyú Biztonsági szelep Részecskeszűrő Leeresztő szelep Elzárószelep Elzárószelep EM1 AA25 BT52 GP15 RM1 Külső hőforrás (Olaj-, gáz-, pellet- vagy fatüzelésű kazán keverőszeleppel) Kötődoboz vezérlőkártyával Hőmérséklet érzékelő, kazán Töltőszivattyú, külső hőforrás Visszacsapó szelep EP21 AA25 BT2 BT3 GP20 QN25 2. fűtési-hűtési rendszer Kötődoboz vezérlőkártyával Hőmérséklet érzékelő, fűtőközeg, előremenő Hőmérséklet érzékelő, fűtőközeg, visszatérő Külső keringtető szivattyú, fűtőközeg, alsó keverőszelep Keverőszelep 14 Fejezet 4 Csőkötések

15 Ábra -CL11 -EP5 -AA25 -GP9 -BT51 -HQ4 -FL1 -RM1 -QM40 -GP9 -EP21 -AA25 -BT2 -GP20 -CL11-QN19 -EB15 -FL2 -EB15 -CM1 -QN25 -BT3 -EB101 -EB15 -EM1 -AA25 -RM1-GP15 -EM1 -BT52 -EP30 -AA25 -EP30-BT53 -GP30 -RM4 -EP30-EP8 T -RM3 -GP4 -QM45 -GP30 -CM5 T P -FL4 -QM44 -QM43 Fejezet 4 Csőkötések 15

16 Telepítési alternatíva Kompatibilis NIBE levegő/víz hőszivattyúk A kompatibilis NIBE levegő/víz hőszivattyúkat kijelzővel rendelkező vezérlőkártyával kell ellátni, amelynek minimálisan az alábbi listában szereplő szoftver verzióval kell rendelkeznie. A vezérlőkártya verziója a hőszivattyú indításakor látható a kijelzőn. Melegvíztároló beépített villamos fűtőbetéttel Ha lehetséges melegvíztároló használata beépített villamos fűtőbetéttel, alkalmazható NIBE COMPACT vagy EMINENT típusú melegvíztároló. Ha a szelepcsatlakozást kívül kell felszerelni, oda áthelyezni vagy leválasztani, egy leválasztható Ø 22 mm-es szelepcsatlakozásra kell kicserélni. Termék F2020 F2025 F2026 F2030 F2040 F2120 F2300 Szoftver verzió minden verzió minden verzió minden verzió 55 Melegvíz a VVM 500-ból A további lehetőségekre vonatkozó információk megtalálhatóak a és a felhasznált kiegészítő rendszerelemek összeállítási utasításaiban. Lásd a 58. oldalt, ahol megtalálja az VVM 500 esetében alkalmazható kiegészítők jegyzékét. Extra melegvíztárolók A beltéri egységet elektromos melegvíztárolóval kell kiegészíteni, ha forróvizes pezsgőfürdő vagy más jelentős melegvízfogyasztó van beépítve. Majd egy keverőszelepet kell szerelni a melegvíztárolóból jövő melegvíz vezetékbe. Melegvíztároló beépített villamos fűtőbetét nélkül Ha kiegészítő vízmelegítőre van szükség, a NIBE VPB 200, VPBS 300 vagy AHPS típusú vízmelegítőt alkalmazzák (szolár csatlakozásra előkészítve). A csatlakozó készlet tartozékként szükséges. A AHPS-hoz való csatlakozáskor a csöveket az egységek mögött kell elvezetni, amihez a faltól mm szabad terület szükséges. cw kv 16 Fejezet 4 Csőkötések vv HMV

17 Csatlakozás a hőszivattyúhoz Minden szabadban vezetett csövet hőszigeteléssel kell ellátni, legalább 20 mm vastag szigeteléssel. Az VVM 500 nincs felszerelve belső elzáró szerelvényekkel; ezeket telepíteni kell a beltéri egységen kívül a jövőbeni szervizelés megkönnyítése érdekében. -EB15 -XL8 -EB15 -CM1 -XL9 -FL2 Hideg és melegvíz csatlakoztatása Forrázásvédelemmel ellátott keverőszelepet kell felszerelni, amennyiben a gyári beállításokat megváltoztatva a hőmérséklet meghaladhatja a 60 C-t. Ha módosítják a gyári beállítást, be kell tartani a nemzeti előírásokat. A beállítás az menüben hajtható végre (Lásd 46). -EB15-FL2 -EB15 -CM1 -XL4 -XL3 -FL1 -RM1 -QM40 -EB101 -EB15 -EB101 -FL10 -QM40 -XL1 -HQ1-QM41 -XL2 -QM1 Csatlakozás hőszivattyú nélküli használathoz Csatlakoztassa a hőszivattyúhoz vezető bekötő csövet (XL8) a hőszivattyútól jövő bekötő csőhöz XL9. -XL8 -EB15 -EB15-FL2 -EB15 -CM1 -XL9 A fűtési-hűtési rendszer bekötése Az olyan rendszerhez történő csatlakoztatás esetén, amelyben minden radiátoron/padlófűtési felületen termosztatikus fej van, fel kell szerelni egy túláramszelepet, vagy néhány termosztátot el kell távolítani a kellő áramlás biztosítása érdekében. -EB15-FL2 -EB15 -CM1 XL1 XL2 -EB15 Fejezet 4 Csőkötések 17

18 Két vagy több fűtési-hűtési rendszer Amikor egynél több fűtési-hűtési rendszert is fűteni kell, a következő csatlakozás használható. Ehhez a csatlakozáshoz ECS 40/ECS 41. tartozék szükséges. -EB15-FL2 -EB15 -CM1 -EP21 -AA25 -XL1 -BT2 -GP20 -QN25 -BT3 Csatlakozás, melegvíz cirkuláció A baktériumok szaporodásának a melegvíz cirkulációs rendszerekben való csökkentése érdekében a keringő víz hőmérséklete nem eshet 50 C alá. Nem lehetnek a keringésből kimaradó melegvizes csőszakaszok. Módosítsa úgy a melegvizes rendszert, hogy a hőmérséklet a rendszer végpontjain se essen 50 C alá. -XL4 -XL3 -FL1 -RM1 -QM40 -GP11 -XL2 -EB15 -EB15-FL2 -EB15 -CM1 -EB15 Csatlakozás külső hőforráshoz Gáz/elektromos/olaj kazánhoz való csatlakozáshoz DEH 500 tartozék szükséges, lásd "Tartozékok", 5. oldal 58. -EB15-FL2 -EB15 -CM1 Kapcsolás/bekötés ACS 310 Aktív hűtés csatlakoztatásához, ACS 310, lásd "Tartozékok", 58. oldal. -EB15 -EM1 -AA25 -BT52 -EM1 -EQ1 -AA25 -GP13 -EB1 -EB15-FL2 -EB15 -CM1 -XL18 -XL19 -RM1 -GP15 -CP10 -GP12 -BT64 -QN12 -EB15 -EB101 -EB101 -FL10 -QM40 -XL1 -HQ1-QM41 -XL2 -QM1 18 Fejezet 4 Csőkötések

19 Csatlakozás szolár berendezéshez Napkollektorokhoz való csatlakozáshoz SCA 30 tartozék szükséges, lásd "Tartozékok", 4. oldal58. -EB15 -FL2 -CM1 -EB15 -EP30 -BT53 -EP8 -EB101 -EB101 -FL10 -QM40 -XL1 -HQ1-QM41 -XL2 -QM1 -XL13 -XL14 -AA25 -GP30 -RM4 -CM5 T -RM3 T P -FL4 -GP4 -QM45 -QM44 -QM43 Medence csatlakoztatása A medence fűtését a medence érzékelője szabályozza. Alacsony medence hőmérsékletek esetén a váltószelepek átváltanak, a medence hőcserélője felé nyitnak. Ehhez a csatlakozáshoz POOL500 tartozék szükséges. -CL11 -EP5 -AA25 -GP9 -BT51 -HQ4 POOL -CL11-QN19 -EB15 -EB15 -EB15 -FL2 -EB15 -CM1 -XL39 -EB101 -EB101 -FL10 -QM40 -XL1 -HQ1-QM41 -XL2 -QM1 Fejezet 4 Csőkötések 19

20 Kapcsolás/bekötés F135 Az F135-tel szembeni igényt a rendszerben a beltéri egység szabályozza. A szivattyú és ventilátor fordulatszáma szintén a beltéri egység menüjéből szabályozható. -AZ10 -AZ10 -HQ1 -QM42 -GP10 -QM43 -EB15 -FL2 -EB15 -CM1 -RM1 -EB15 -EB101 -EB101 -FL10 -XL1 -QM40 -HQ1-QM41 -XL2 -QM1 20 Fejezet 4 Csőkötések

21 Az F135, ACS 310 és a medence csatlakoztatása F135 4-csöves hűtéssel rendelkező levegő/víz rendszerhez csatlakoztatva. Ebben az esetben a 4-csöves hűtést a külső levegő hőszivattyúja és az F135 között kell csatlakoztatni. Ahol medence is van, az F135-öt a 4-csöves hűtés és a medence között kell csatlakoztatni. Az F135-tel szembeni igényt a rendszerben a beltéri egység szabályozza. A szivattyú és ventilátor fordulatszáma szintén a beltéri egység menüjéből szabályozható. -AZ10 -AZ10 -CL11 -EP5 -HQ1 -QM42 -GP10 -QM43 -AA25 -GP9 -BT51 -HQ4 POOL -EQ1 -AA25 -GP13 -QM44 -CL11 -QN19 -EB15 -FL2 -EB15 -CM1 -CP10 -GP12 -RM1 -BT64 -QN12 -EB15 -EB101 -EB101 -FL10 -RN10 -QM40 -XL1 -HQ1-QM41 -XL2 -QM1 Fejezet 4 Csőkötések 21

22 A OPT 10 és a gázkazán GBM csatlakoztatása A GBM az előremenő vezetékhez van csatlakoztatva a beltéri egység és a levegő-víz hőszivattyú között. A GBM csatlakoztatásához szükséges az OPT 10 tartozék, lásd "Tartozékok", 15. oldal 58. A beltéri egység az OPT 10-n keresztül szabályozza a gázkazán igényelt előremenő hőmérsékletét. Ezután a gázkazán szabályozza saját teljesítményét az igényelt hőmérséklet elérése érdekében. A menüben Ön választhatja ki, hogy használni kívánja-e a "smart energy source "-ot. Itt kiválaszthatja, hogy a rendszer az adott időpontban legolcsóbb energiaforrást használja. Kiválasztható az is, hogy a rendszer az adott időpontban a leginkább CO 2 semleges energiaforrást használja. -EM1 -EM1 -QM42 -EM1 -AA25 -EM1 -QM43 -EM1 -RM1 -EB15 -FL2 -EB15 -CM1 -FL1 -RM1 -QM40 -EB15 -EB101 -EB101 -FL10 XL1 -QM40 -HQ1-QM41 XL2 -QM1 22 Fejezet 4 Csőkötések

23 VVM 500 APH AB B VVM Elektromos csatlakozások Általános A külső érzékelők, a szobai érzékelők és az áramérzékelők kivételével minden elektromos komponens gyárilag csatlakoztatva van. Az épület elektromos hálózatának érintésvédelmi vizsgálata előtt a beltéri egységet le kell választani az elektromos hálózatról. Amennyiben az épületben FI relé van felszerelve, az VVM 500-öt egy külön FI reléhez kell csatlakoztatni. A beltéri egység kapcsolási rajzát lásd az 64. oldalon. A készüléken kívül vezetett kommunikációs és érzékelő kábelek nem vezethetők a nagyfeszültségű kábelek közelében. A készüléken kívül vezetett kommunikációs és érzékelő kábeleknek legalább 0,5 mm² keresztmetszetűeknek kell lenni 50, például EKKX vagy LiYY jelűnek, vagy ezzel egyenértékűnek. Az VVM 500 bekábelezéséhez az UB1 és UB2 tömszelencét (a képen megjelölve) kell használni. Az UB1-ben és UB2-ben a kábeleket a beltéri egység hátulján keresztül kell előre vezetni. UB1 UB2 SF1 A kapcsoló (SF1) nem kapcsolható "" vagy " " állásba, amíg a melegvíztároló nincs feltöltve vízzel és a radiátor rendszer nincs légtelenítve. Máskülönben a hőmérséklethatároló, a termosztát és a beépített villamos fűtőbetét károsodhat. FD1 FD1-SF2 FA1 Kismegszakító UB1 UB2 A beltéri egység és a belső komponensek nagy része belső kismegszakítóval van védve (FA1). Hőmérséklethatároló A hőmérséklet határoló (FD1) lekapcsolja az elektromos kiegészítő fűtés áramellátását, ha a hőmérséklet 90 és 100 C közé emelkedik. Kizárólag kézzel kapcsolható vissza. Visszakapcsolás A hőmérséklethatároló (FD1) az elülső burkolati elem mögött található. A hőmérséklethatároló egy kis csavarhúzóval a gombot (FD1-SF2) megnyomva állítható vissza. Könnyedén nyomja meg a gombot, max. 15 N (kb. 1,5 kg). LEK LEK FD1 APH Ha a tápkábel megsérült, azt csak a NIBE, annak szervizképviselője vagy hasonló engedéllyel rendelkező személy cserélheti ki, hogy minden veszély vagy károsodás megelőzhető legyen. Az elektromos telepítést és a szervizelést szakképzett villanyszerelő felügyelete mellett kell elvégezni. Szervizelés előtt kismegszakítókkal kapcsoljuk le az áramellátást. Az elektromos telepítést és a vezetékelést a hatályos műszaki előírások szerint kell elvégezni. FD1-SF2 LEK Hozzáférés az elektromos csatlakozásokhoz Az elektromos kapcsoló dobozok műanyag fedele csavarhúzóval nyitható. Fejezet 5 Elektromos csatlakozások 23

24 VVM 500 VVM 500 VVM 500 Az input kártya burkolata szerszám nélkül nyitható. Az input kártya burkolatának eltávolítása Az alaplap burkolatának eltávolítása Fontos Az alaplap burkolatának eltávolításához először az input kártya burkolatát kell eltávolítani. 1 A B APH 1. Nyomja le a nyelvet. 2. Hajtsa le a burkokatot és távolítsa el. 2 A beépített villamos fűtőbetét vezérlőkártya burkolatának eltávolítása 1 A B 2 APH APH 3 1. Illessze be a csavarhúzót (A) és óvatosan feszítse lefelé a nyelvet (B). 2. Hajtsa le a burkokatot és távolítsa el. Kábelszorító kötés Használjon megfelelő szerszámot, hogy a beltéri egység sorkapcsaiban kioldja/rögzítse a kábeleket LEK LEK 3 1. Illessze be a csavarhúzót (A) és óvatosan feszítse lefelé a nyelvet (B). 2. Hajtsa le a burkokatot és távolítsa el. 24 Fejezet 5 Elektromos csatlakozások

25 VVM 500 APH VVM 500 APH Csatlakozások Az interferencia elkerülése érdekében, a külső érzékelők és egyéb alacsony feszültségű eszközök árnyékolás nélküli vezetékeit nem szabad 20 cm-nél közelebb vezetni nagyfeszültségű kábelek mellett. Elektromos megtáplálás bekötése Az VVM 500-t legalább 3 mm-es megszakító hézaggal rendelkező leválasztó kapcsolóval kell telepíteni. A minimális kábelkeresztmetszetet az alkalmazott biztosíték méretek szerint kell méretezni. A mellékelt villamos betáp kábele (hossza kb. 2 m) az X1 sorkapocshoz van csatlakoztatva a beépített villamos fűtőbetét (AA1) kártyáján. A csatlakozó kábel megtalálható az VVM 500 hátulján. (Lásd az alábbi méretrajzot.) Kültéri érzékelő A külső hőmérséklet érzékelőt (BT1) telepítse árnyékos helyre, északi vagy északnyugati falra, hogy azt a reggeli nap ne befolyásolja. Csatlakoztassa az érzékelőt az X6:1 és X6:2 sorkapocshoz a bemeneti kártyán (AA3). Legalább 0,5 mm² keresztmetszetű kéteres vezetéket használjon. Ha kábelcsatornát használnak, azt szigetelni kell az érzékelő burkolatában esetlegesen keletkező kondenzátum ellen. AA3-X6 BT1 Külső VVM AA3-X Csatlakozás AA1-X1 N 0 PE L1 1 L2 L3 AA1-X1 PE1 Tarifa vezérlés Ha bizonyos napszakokban a villamos fűtőbetét részére a villamos betáp nem áll rendelkezésre, az AU-bemeneten keresztül is letiltást kell alkalmazni, lásd "Csatlakozási opciók Lehetséges választások az AU-bemenetekhez": Fejezet 5 Elektromos csatlakozások 25

26 VVM 500 APH Szobai érzékelő Az VVM 500-t a mellékelt szobai érzékelővel együtt szállítják (BT50). A szobai érzékelőnek három funkciója van: 1. A VVM 500 kijelzőjén megjeleníti az aktuális szobahőmérsékletet. 2. A szobahőmérséklet módosításának lehetősége C-ban. 3. Lehetővé teszi a szobahőmérséklet módosítását/stabilizálását. Telepítse az érzékelőt olyan semleges helyre, ahol a beállított hőmérsékletet tartani szeretné. A megfelelő hely szabad belső falon, mintegy 1,5 m-rel a padló felett van. Fontos, hogy az érzékelőt ne gátolja a szoba valós hőmérsékletének mérésében az, hogy például fali mélyedésben, polcok között, függöny mögött, hőforrás fölött vagy közelében, huzatban van elhelyezve vagy közvetlen napsütésnek van kitéve. Elzárt radiátor termosztátok is gondot okozhatnak. A beltéri egység az érzékelő nélkül is működik, de ha le akarja olvasni a lakás belső hőmérsékletét az VVM 500 kijelzőjén, az érzékelőt telepíteni kell. Csatlakoztassa a szobai érzékelőt a bemeneti kártya (AA3) X6:3 és X6:4 sorkapcsához. Ha az érzékelőt a szobahőmérséklet módosítására Cban és/vagy a szobahőmérséklet stabilizálására is kívánja használni, azt az menüpontban aktiválni kell. Ha a szobai érzékelőt padlófűtéses helyiségben használják, akkor csak visszajelző funkciója lehet, és nem szabályozhatja a szoba hőmérsékletét. AA3-X6 BT50 RG Külső 05 VVM F AA3-X6 Kommunikáció Ha a VVM 500-t a hőszivattyúhoz kell csatlakoztatni, csatlakoztassa az X4:13, X4:14 és X4:15 sorkapocshoz a bemeneti kártyán (AA3). AA3-X4 F2030/F2040/F2300 F20XX A+ B- GND F2026 F2020/F2025 F20XX A+ B- GND F2120 VVM500 VVM AA3-X AA3-X4 VVM AA3-X4 VVM Inomhusmodul 500 X22 AA3-X4 4 AA3-X4 GND3 15 A B2 14 B A1 13 GND Fontos A belső hőmérséklet megváltozásához hosszabb időre lehet szükség. Padlófűtés esetén például a rövid időszakok nem eredményeznek észrevehető változást a helységhőmérsékletben. 26 Fejezet 5 Elektromos csatlakozások

27 VVM 500 APH Beállítások BT30 AA1-X3 AA1-SF1 Tartalék üzemmód Amikor a beltéri egység tartalék üzemmódra van kapcsolva (az SF1 -re van kapcsolva), csak a legszükségesebb funkciók vannak aktiválva. Csökken a melegvíz mennyisége. Terhelésfelügyelet nincs csatlakoztatva. Fix előremenő vízhőmérsékletet, lásd a Tartalék üzemmód termosztát fejezetet az 27. oldalon. AA1-X7 Elektromos kiegészítő fűtés maximális teljesítmény A beépített villamos fűtőbetét maximum 9 kw-ra állítható. A gyári beállítás 9 kw. A beépített villamos fűtőbetét teljesítménye az alábbi táblázat szerinti 4 fokozatokban használható. A villamos kiegészítő fűtés max. elektromos teljesítményének beállítása az menüpontban történik. A beépített villamos fűtőbetét teljesítményfokozatai Elektromos kiegészítő fűtés (kw) Max (A) L1 0,0 0,0 0,0 8,7 8,7 Max (A) L2 0,0 8,7 8,7 8,7 16,2 Max (A) L3 0,0 0,0 8,7 8,7 16,2 A táblázat a beltéri egység megfelelő fokozataira vonatkozó maximális fázisáramot mutatja. Ha áramérzékelők vannak csatlakoztatva, a beltéri egység monitorozza a fázisáramokat. Fázis túlterhelés esetén az áramellátás egy másik fázisra/más fázisokra kapcsol át. A beállított biztosítékméret túlterhelése esetén, ha a telepített hőszivattyú frekvencia-vezérelt, először a beépített villamos fűtőbetét teljesítmény fokozata kapcsol le, majd a kompresszor szabályoz le. Fűtési teljesítmény tartalék üzemmódban Tartalék üzemmódban a beépített villamos fűtőbetét teljesítménye a beépített villamos fűtőbetét kártyáján (AA1) lévő mikrokapcsolóval (SF1) állítható be az alábbi táblázat szerint. A gyári beállítás 6 kw, kw ON 1 ki ki be be ki ki ki ki 3 ki be be be 4 ki ki ki be 5 be be be be A képen a mikrokapcsoló (AA1-SF1) gyári beállítása látható, vagyis 6 kw. Tartalék üzemmód termosztát 6 ki ki ki be Tartalék üzemmódban egy termosztáttal állítható be az előremenő vízhőmérséklet (FD1-BT30). Beállítható 35-ra (gyári beállítás, pl. padlófűtés) För markvärme! vagy 45 C-ra (pl. radiátorok). LEK A teljesítmény rögzítése Az VVM 500 megfelel För frånluftsvärme! az alkalmazandó építési szabályzatnak (BBR). Ez azt jelenti, hogy a max. teljesítmény (a fűtés max. telepített elektromos teljesítménye) a menüben rögzíthető. Ezt követően a max. teljesítmény módosításához a termék vezérlőelemeit kell kicserélni. LEK Fejezet 5 Elektromos csatlakozások 27

28 VVM 500 VVM 500 APH Opcionális csatlakozások Terhelésfelügyelet Amikor az épületben a kiegészítő villamos fűtéssel egy időben sok más áramfogyasztó is üzemel, fennáll a veszélye annak, hogy az ingatlan főbiztosítékai leoldanak. A beltéri egységben beépített terhelésfelügyelet van; ez vezérli a kiegészítő villamos fűtés fokozatait és amennyiben a főbiztosítékok túlterhelése érzékelhető, átvariálja az energiaelosztást a különböző fázisok között, vagy lekapcsolja azokat. Amennyiben az épület villamos fogyasztása csökken, a fokozatok újból bekapcsolódhatnak. A terhelésérzékelők bekötése Az amperérzékelőket az épület fő betápvezetékére kell telepíteni minden egyes fázisra. Erre a legmegfelelőbb a főbiztosíték elosztószekrénye. Az amperérzékelőket egy többeres vezetékkel kell egy külső elosztódobozba vezetni. Az elosztótól a beltéri egységig legalább 0,5 mm2-es többeres vezetéket használjon. A vezetéket csatlakoztassa a bemeneti kártyán (AA3) a X4:1-4 sorkapocshoz, ahol X4:1 a három amperérzékelő közös csatlakozópontja található. Az épület főbiztosítékainak méreteit az menüpontban állíthatja be. Villamos Inkommande betáp el PEN L1 L 2 L 3 csatlakozó valamelyikéhez, az VVM 500 szoftverében a megfelelő be- és kimenetekhez tartozó funkciókat ki kell választani. Fontos Amennyiben külső kapcsoló funkció vagy érintkező csatlakozik az VVM 500-hoz, az 5.4 menüpontban kell kiválasztania a használni kívánt bemenetet vagy kimenetet; lásd a. oldal50. A bemeneti kártyán e funkciókra a választható bemenet az AUX1 (X6:9-10), AUX2 (X6:11-12), AUX3 (X6:13-14), AUX4 (X6:15-16) és a AUX5 (X6:17-18). A választható kimenetek: AA3:X7. ki/bemenetek5.4 fűtés letilt luxus mód aktivál haszn. kívül haszn. kívül haszn. kívül riaszt. kimenet B A Externt Külső VVM F AA3-X6 AA3-X6 Elektromos Elcentral elosztó egység VVM Värmepump 500 -T1 -T2 -T3 A fenti példa az AUX1 (X6:9-10) és AUX2 (X6:11-12) bemeneteket alkalmazza az (AA3) sorkapcson. Fontos A felsorolt lehetőségek némelyike külön aktiválható és időzíthető a menürendszerben. Választható lehetőségek AUX-bemenethez APH AA3-X AA3-X4 Ha a telepített hőszivattyú frekvencia-vezérelt, leszabályoz, amikor az összes teljesítmény-fokozat lekapcsol. Külső opciónális ki/bemenetek Az VVM 500 programozható bemenetekkel és kimenetekkel rendelkezik a bemeneti kártyán (AA3) a külső kapcsoló funkciók vagy érzékelők csatlakoztatásához. Ez azt jelenti, hogy amikor a külső kapcsoló funkció vagy az érzékelő csatlakoztatva van a hat különleges Hőmérséklet érzékelő, hűtés/fűtés Egy extra hőmérséklet érzékelőt lehet az VVM 500-höz csatlakoztatni, melynek segítségével a vezérlés meg tudja határozni, hogy mikor kell fűtési- és mikor hűtési üzemmódban működnie. Csatlakoztassa a hőmérsékletérzékelőt a kiválasztott bemenethez (5.4 menü, e lehetőség csak akkor jelenik meg, ha hűtési kiegészítő telepítve, lásd 50. oldal) a X6 sorkapcson, a bemeneti kártyán (AA3), ami az első borítólemez mögött található, és a megfelelő helyen kell elhelyezni a hűtési-fűtési rendszerben. Használjon 2-eres kábelt, legalább 0,5 mm² kábelkeresztmetszettel. 28 Fejezet 5 Elektromos csatlakozások

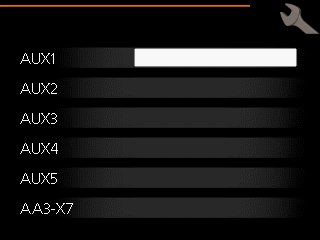

29 A kiegészítő fűtés és/vagy a kompresszor külső letiltására szolgáló bemenet. Ha a kiegészítő fűtés és/vagy a kompresszor külső tiltása szükséges, beköthető az első borítólemez mögött, a bemeneti kártyán (AA3) lévő X6 sorkapocsba. A kiegészítő fűtés és/vagy a kompresszor tiltása úgy történik, hogy az 5.4 menüben kiválasztott bemenethez csatlakoztat egy potenciálmentes kontaktust. Lásd. oldal 50. A kiegészítő fűtés és a kompresszor blokkolása kombinálható. A zárókontaktus esetén a kiegészítő fűtés letiltásra kerül. Kontaktus a külső tarifa vezérléshez. Amennyiben szükséges, a külső tarifa vezérlés tiltása beköthető az első burkolat mögött, a bemeneti kártyán (AA3) lévő X6 sorkapocshoz. A tarifa vezérlés azt jelenti, hogy a kiegészítő fűtés, a kompresszor, a fűtés és a melegvíz előállítása úgy tiltható le, hogy az 5.4 menüben kiválasztott bemenethez egy potenciálmentes kontaktust csatlakoztat; lásd. oldal 50. Zárt kontaktus esetén a tarifa vezérlés aktív. Ha a tarifa vezérlés tiltása aktiválva van, a min. előremenő vízhőmérséklet nem érvényes. Csatlakozás a fűtés külső tiltásához Amennyiben szükséges, a fűtés külső tiltása beköthető az első burkolat mögött, a bemeneti kártyán (AA3) lévő X6 sorkapocshoz. A fűtési üzemmód tiltása úgy történik, hogy az 5.4 menüpontban kiválasztott bemenethez egy potenciálmentes kontaktust csatlakoztat. Lásd. oldal A kontaktus zárásával a fűtési üzemmód tiltható. Ha a fűtési üzemmód tiltása aktiválva van, a min. előremenő vízhőmérséklet nem érvényes. Csatlakozás a külső riasztáshoz (NC) Ha az AUX bemeneten kiválasztható a "Csatlakozás a külső riasztáshoz (NC)" funkció, megjelenik a 995 riasztás, amennyiben a kiválasztott AUX bemenethez csatlakoztatott külső áramkör nyitva van. Csatlakozás a külső riasztáshoz (NO) Ha az AUX bemeneten kiválasztható a "Csatlakozás a külső riasztáshoz (NO)" funkció, megjelenik a 995 riasztás, amennyiben a kiválasztott AUX bemenethez csatlakoztatott külső áramkör zárva van. Csatlakozás az extra melegvíz" aktiváláshoz Egy külső kontaktus csatlakoztatható az VVM 500-höz az extra melegvíz" használati melegvíz készítés aktiválásához. A kontaktusnak potenciálmentesnek kell lennie, és az (5.4 menüpontban) kiválasztott bemenethez kell csatlakoztatni, lásd. oldal 50) a X6 sorkapcson, a bemeneti kártyán (AA3). "Az "extra melegvíz" funkció addig aktív, amíg a kontaktus zárt állapotban van. Csatlakozás az külső szabályozó egységek" aktiváláshoz Külső kontaktus csatlakoztatható az VVM 500-höz az előremenő vízhőmérséklet és a helységhőmérséklet módosításához. Zárt kontaktus esetén a kívánt helységhőmérséklet adott C-kal változik (ha a szobai érzékelő csatlakoztatva és aktiválva van). Ha szobai érzékelő nincs csatlakoztatva vagy nem aktív, az "hőmérséklet" kívánt módosítása (a fűtési görbe eltolása) egy beállított értékkel változik meg. Az érték -10 és +10 között állítható be. 1. fűtési-hűtési rendszer A kontaktusnak potenciálmentesnek kell lennie, és az (5.4 menüpontban) kiválasztott bemenethez kell csatlakoztatni, lásd. oldal 50) a X6 sorkapcson, a bemeneti kártyán (AA3). A módosított érték az "külső szabályozó egységek" menüpontban állítható be fűtési-hűtési rendszer A 2 8 fűtési-hűtési rendszer külső vezérléséhez további kiegészítőkre van szükség ((ECS 40 vagy ECS 41). A telepítési utasításokat lásd a tartozék telepítési kézikönyvében. "SG ready" kapcsoló Ez a funkció csak azokban az elektromos hálózatokban használható, amelyek támogatják az "SG Ready" szabványt (Németország). "Az SG Ready" két AUX-bemenetet igényel. Azokban az esetekben, amikor ez a funkció szükséges, a bemeneti kártyán (3) lévő 6 sorkapocshoz kell csatlakoztatni. "Az "SG Ready" a tarifa vezérlés intelligens formája, mellyel az áramszolgáltató befolyásolhatja a belső hőmérsékletet, a melegvíz hőmérsékletét és/vagy a medence hőmérsékletét (amennyiben alkalmazandó), vagy a nap bizonyos szakaszaiban egyszerűen blokkolhatja a kiegészítő fűtést és/vagy a hőszivattyú kompresszorát (a funkció aktiválása után kiválasztható a menüpontban). A funkció aktiválása úgy történik, hogy az 5.4 menüpontban kiválasztott két bemenethez csatlakoztat egy potenciálmentes kontaktust (SG Ready A and SG Ready B); lásd. oldal.50. A zárt vagy nyitott kontaktus a következők valamelyikét jelenti (A = SG Ready A és B = SG Ready B): a blokkolás(a: zárt, B: nyitott) "SG Ready" aktív. A hőszivattyú kompresszora és a kiegészítő fűtés a napi tarifa vezérléshez hasonlóan blokkolva van. Normál üzemmód (A: nyitott, B: nyitott) Fejezet 5 Elektromos csatlakozások 29

30 VVM 500 VVM 500 APH APH "SG Ready" nem aktív. Nincs hatása a rendszerre. Olcsó üzemmód (A: nyitott, B: zárt) "SG Ready" aktív. A rendszer a költségmegtakarításokra összpontosít és kihasználhatja például az áramszolgáltató alacsony tarifáját vagy bármilyen saját forrásból származó többlet kapacitását (a rendszerre gyakorolt hatás a menüben állítható be). Többletkapacitás üzemmód (A: zárt, B: zárt) "SG Ready" aktív. Az áramszolgáltató többletkapacitása esetén a rendszer teljes teljesítménnyel üzemelhet (a rendszerre gyakorolt hatás a menüben állítható be). Külső keringtetőszivattyú, például külső szivattyú és keverőszelep csoport. Ha a fentiek közül bármelyiket telepítik a X7 sorkapocsra, azt a 5.4 menüben kell kiválasztani; lásd. oldal50. A gyári alapbeállítás a gyűjtött hiba jelzése. Amennyiben többféle kimenetet szeretne csatlakoztatni az X7 sorkapocshoz egyidőben pl. a gyűjtött hiba jelzése mellett, kiegészítő vezérlőkártya telepítése szükséges (lásd. oldal 58). +Adjust kapcsoló +Adjust használata esetén, a berendezés kommunikál a padlófűtés vezérlésével* és a padlófűtés újbóli bekapcsolódása szerint módosítja a fűtési görbét és a kalkulált előremenő hőmérsékletet. Aktiválja az +Adjust által befolyásolni kívánt fűtési/hűtési rendszert a funkció kiemelésével és az OK gomb megnyomásával. *Az +Adjust támogatása szükséges AA3-X C NO NC AA3-X7 Az +Adjust-ot előbb ki kell választani a 5.4 menüben ("AUX bemenetek/kimenetek ). A berendezés AA3 áramköri paneljén legalább 34 "bemeneti verziónak", a szoftver verziónak 5539 vagy magasabb "kijelző verziónak" kell lennie, hogy a +Adjust működjön. A verzió a 3.1 menüben a bemeneti verzió, illetve a kijelző verzió alatt ellenőrizhető. Új szoftver ingyenesen letölthető innen: A padlófűtéssel és radiátorokkal is rendelkező rendszerekben az optimális működéshez NIBE ECS 40/41-t kell használni. Választható lehetőségek az AUX kimenethez (a kontaktus egy potenciálmentes relé) Egy potenciálmentes relékimeneten (max. 2 A) keresztül külső vezérlő funkciók érhetőek el a bemeneti kártyán (AA3), az X7 sorkapcson. A kimenethez a következő funkciók rendelhetőek: Gyűjtött hiba jelzése. Hűtési üzemmód jelzése (csak akkor alkalmazható, ha a hűtéshez szükséges tartozékokat telepítették, vagy ha a hőszivattyú beépített hűtőfunkcióval rendelkezik). Melegvíz cirkulációs szivattyú vezérlése. Külső keringtetőszivattyú (fűtőközeghez). Külső váltószelep melegvízhez. Az ábra a gyűjtött hiba jelzését mutatja. Ha az (SF1) kapcsoló " " vagy állásban van, a relé gyűjtött hibát jelez. Külső keringtetőszivattyú vagy melegvíz keringtetőszivattyú az alábbi ábra szerint csatlakozhat a kimenethez. Minden csatlakozódobozon jelölje a feszültségre vonatkozó figyelmeztetéseket. Fontos AA3-X7 VVM F1X Külső Externt L N PE AA3-X Keringtetőszivattyú C NO NC L N PE A relé kimenetek maximális terhelése 2 A lehet (230 V; AC). 30 Fejezet 5 Elektromos csatlakozások

31 Wilo Wilo VVM 310 VVM325 VVM VVM320 VVM 500 APH N L PE PE 1 N L PE PE A tartozékok csatlakoztatása A kiegészítők csatlakoztatására vonatkozó utasítások a kiegészítőhöz mellékelt útmutatóban találhatók. Lásd a 58. oldalt, ahol megtalálja az VVM 500 esetében alkalmazható kiegészítők jegyzékét. Itt látható a leggyakoribb tartozékokkal való kommunikációhoz szükséges csatlakozás. Kiegészítők kártyával AA5 A AA5 kártyát tartalmazó kiegészítők abeltéri egység X4:13-15 sorkapcsához csatlakoztatandók aaa3 bemeneti kártyán. Ha több tartozékot kell csatlakoztatni vagy azok már telepítve vannak, az alábbi utasításokat kell követni. Az első tartozékot közvetlenül a beltéri egység AA3- X4 sorkapcsához kell csatlakoztatni. A következő kártyákat sorban az előző kártyához kell csatlakoztatni. Használjon LiYY, EKKX vagy hasonló vezeték típusokat. A további utasításokat lásd atartozék útmutatójában. EB15 Kiegészítők kártyával AA9 A AA9 kártyát tartalmazó tartozékok a beltéri egység X4:9-12 sorkapcsához csatlakoztatandók aaa3 bemeneti kártyán. Használjon LiYY, EKKX vagy hasonló vezeték típusokat. A további utasításokat lásd atartozék útmutatójában. AA3-X4 Beltéri egység Tartozékok AA9-X1 12V A B GND AA3-X AA3-X4 VVM 310 VVM 320 A B GND AA3-X VVM 325 VVM 500 Vezérlőkártya 1 A B GND A B GND AA5-X AA5-X4 -X8 ON X4 -X2 -X10 -X1 -X9 8 Vezérlőkártya 2 A B GND A B GND AA5-X AA5-X4 -X8 ON X4 -X2 -X10 -X1 -X9 8 Fejezet 5 Elektromos csatlakozások 31

32 VVM Üzembe helyezés és beállítás Előkészületek Töltő-ürítő szelepek 1. Ellenőrizze, hogy a kapcsoló (SF1) " " állásban legyen. 2. Ellenőrizze, hogy a töltő-ürítő csap teljesen el legyen zárva és a hőmérséklethatároló (FD1) nem lépett működésbe. 3. A kompatibilis NIBE levegő/víz hőszivattyúkat kijelzővel rendelkező vezérlőkártyával kell ellátni, amelynek minimálisan az alábbi listában az 16. oldalon szereplő szoftver verzióval kell rendelkeznie. A verzérlőkártya verziója a hőszivattyú indításakor látható a kijelzőn. Feltöltés és légtelenítés A melegvizes hőcserélő feltöltése 1. Nyisson ki a házban egy melegvíz csapot. 2. Nyissa ki a külső zárószelepet. Működés közben ennek a szelepnek ezután teljesen nyitva kell lennie. 3. Amikor víz folyik a melegvízcsapból, a melegvizes hőcserélő megtelt és a csap elzárható. A fűtési-hűtési rendszer 1. Nyissa ki a légtelenítő szelepeket (QM20). 2. Nyissa ki a külső töltőszelepet. A melegvíztároló és a fűtési-hűtési rendszer többi része fel van töltve vízzel. 3. Amikor a légtelenítő szelepeken (QM20) át távozó vízben már nincs levegő, zárja el a légtelenítő szelepeket. Egy idő után a nyomás növekszik a külső nyomásmérőn. Amikor a nyitó nyomás eléri a külső biztonsági szelepre megadott értéket, víz kezd távozni belőle. Zárja el a töltőszelepet. 4. Addig tartsa nyitva a külső biztonsági szelepet, amíg a VVM 500-ban a nyomás nem csökken a normál üzemi tartományba (kb. 1 bar) és a légtelenítő szelepek (QM20) elfordításával ellenőrizze, hogy nincs-e levegő a rendszerben. A fűtési-hűtési rendszer légtelenítése 1. Kapcsolja ki az VVM 500 áramellátását. 2. Légtelenítse az VVM 500-t a légtelenítő szelepeken (QM20) át, a fűtési-hűtési rendszer többi részét azok légtelenítő szelepeivel. 3. Mindaddig folytassa a feltöltést és légtelenítést, amíg az összes levegő el nem távozik és a rendszerben a megfelelő nyomást el nem éri. Leeresztő szelep APH 32 Fejezet 6 Üzembe helyezés és beállítás

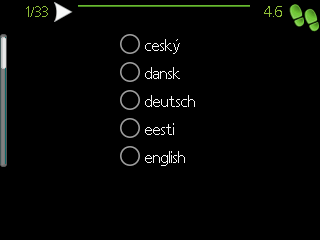

33 Indítás és ellenőrzés Bevezető útmutató A hűtési-fűtési rendszerben víznek kell lennie, mielőtt a kapcsolót "" állásba kapcsolná. 1. Állítsa a beltéri egység kapcsolóját (SF1) "" állásba. 2. Kövesse a beltéri egység kijelzőjén a Bevezető útmutatóban található utasításokat. Ha a Bevezető útmutató nem indul el, amikor a rendszer bekapcsol, indítsa el kézzel az 5.7 menüpontban. Az TIPP A hőszivattyú vezérlőrendszerének részletesebb bemutatását az 38 oldalon találja (működés, menük stb.). A rendszer első bekapcsolásakor a Bevezető útmutató is elindul. A Bevezető útmutató ismerteti, hogy mit kell elvégezni az első indításkor, a rendszer alapbeállításainak áttekintésével együtt. A Bevezető útmutató biztosítja, hogy az első indítás megfelelően történjen, és azt ne lehessen megkerülni.a Bevezető útmutató később a 5.7 menüpontból indítható el. A Bevezető útmutató alatt a VVM 500 légtelenítése érdekében a váltószelepek és a keverőszelep előre és hátrafelé is működnek. Fontos Ameddig a Bevezető útmutató aktív, az VVM 500 egyetlen funkciója sem kapcsol be automatikusan. A Bevezető útmutató az VVM 500 minden egyes újraindításakor elindul, amíg az utolsó oldalon azt ki nem kapcsolják. Navigálás a Bevezető útmutatóban A. Oldal nyelv 4.6 Amennyiben félbehagyja a "Bevezetőt", a készülék kilép a menüből 60 perc C. Opció / beállítás A. Oldalszám B. Név és menü száma Itt láthatja, hogy meddig jutott el a Bevezető útmutatóban. A következők szerint lapozhat a Bevezető útmutatóban: 1. Forgassa addig a Kontroll gombot, amíg a bal felső sarokban (az oldalszámnál lévő) egyik nyilat kijelöli. 2. A Bevezető útmutatóban az oldalak közötti ugráshoz nyomja meg az OK gombot. B. Menü megnevezése és száma Olvassa el, hogy a Bevezető útmutató ezen oldala a vezérlőrendszer melyik menüjéhez tartozik. A zárójelben megadott számok a vezérlőrendszer menüszámára utalnak. Ha többet szeretne tudni az érintett menükről, tekintse meg a Súgó menüt vagy olvassa el a használati útmutatót. C. Opció / beállítás Itt végezheti el a rendszer beállítását. D. Súgó menü A legtöbb menüben szerepel egy szimbólum, mely azt jelzi, hogy a menühöz magyarázatok is elérhetők. A súgó szövegének eléréséhez: 1. A súgó szimbólum választásához használja a kontroll gombot. 2. Nyomja meg az OK gombot. A súgó szövege gyakran több oldalon keresztül folytatódik, melyek között a kontroll gombbal tud lapozni. Fejezet 6 Üzembe helyezés és beállítás 33

34 Üzembe helyezés hőszivattyú nélkül A beltéri egység üzemeltethető hőszivattyú nélkül is, vagyis csak elektromos kazánként, fűtés és melegvíztermelés céljára, például a hőszivattyú telepítése előtt. Csatlakoztassa a hőszivattyúhoz vezető bekötő csövet (XL8) a hőszivattyútól jövő bekötő csőhöz (XL9). Lépjen be az Rendszerbeállítások menübe, és kapcsolja ki a hőszivattyút. Válassza az auto vagy manuális üzemmódot, amikor beltéri egységnek újból a hőszivattyúval együtt kell működnie. A szivattyú fordulatszáma Az VVM 500 mindkét keringtető szivattyúja frekvenciavezérelt és a szabályzásnak valamint a fűtési igényeknek megfelelően állítják be magukat. Utóbeállítás, légtelenítés Üzembe helyezést követően a fűtési rendszerben még maradhat levegő, ezért további légtelenítésre lehet szükség. Ha a fűtési-hűtési rendszer gurgulázó hangot ad, az egész rendszert légteleníteni kell. Légtelenítse a berendezést a légtelenítő szelepekkel (QM20). Légtelenítéskor az VVM 500-nak kikapcsolt állapotban kell lennie. A hűtési/fűtési görbe beállítása rendszer fűtési vízhőfok C fűtési görbe külső hőmérséklet C rendszer hűtési görbe fűtési vízhőfok C LEK (kpa) (kpa) 70 Rendelkezésre álló nyomás, keringtetőszivattyú, Nyomás GP1 külső hőmérséklet C ,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 Térfogatáram Vattenflöde (l/s) (l/s) Nyomás (kpa) Rendelkezésre álló nyomás, töltőszivattyú, GP12 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 Térfogatáram (l/s) fűtési görbe Beállítási tartomány: 0 15 Alapértelmezett érték: 9 hűtési görbe (tartozék szükséges) Beállítási tartomány: 0 9 Alapértelmezett érték: 0 A görbe menüben megtekinthető a házra vonatkozó előírt fűtési görbe. A fűtési görbe rendeltetése, hogy a külső hőmérséklettől függetlenül egyenletes belső hőmérsékletet és ezáltal energiatakarékos működést biztosítson. A beltéri egység vezérlése e fűtési görbe alapján határozza meg a fűtőrendszerben a víz hőmérsékletét, az előremenő vízhőmérsékletet és ennél fogva a belső hőmérsékletet. Válassza ki a fűtési görbét és itt olvassa le, hogy az előremenő vízhőmérséklet miként változik a különböző külső hőmérsékletek esetén. Ha a hűtés elérhető, a hűtési görbe mentén ugyanazok a beállítások használhatók. Görbe meredekség A fűtési/hűtési görbe meredeksége azt jelzi, hogy milyen mértékben fog növekedni/csökkenni a fűtési vízhőmérséklet, a külső hőmérséklet változása esetén. Meredekebb görbe magasabb fűtési előremenő 34 Fejezet 6 Üzembe helyezés és beállítás
