Az AxisVM 13 újdonságai

Átírás

1 Budapest 2015 június

2 Tartalom 1. Általános Szerkesztés Elemek Terhek Számítás Méretezés és eredmények Dokumentáció Az AxisVM13 és grafikus kártya Ax AxisVM 12, 13 és a Windows oldal

3 1. Általános Új lehetőségek a Forgatás palettán: Forgatás a képernyőn látható elemek befoglaló téglatestének középpontja körül Forgatás a nézőtengely és a munkasík döféspontja körül Jelentősen megnövelt rajzolási teljesítmény modellek gyors forgatásához és nagyításához (gyorsított látványterv és textúrázott megjelenítés). Beállítás az Alapbeállítások/Színek ablakán. Tömörített AXS mentés: a bemeneti fájl tárolása tömörítve történik. A tömörítés hatására a fájl mérete kb. az eredeti méret tizedére csökken. Beállítható az Alapbeállítások/Adatbiztonság ablakán. Felhasználói gyorsgombok minden elérhető parancshoz. 3. oldal

4 Kibővített színbeállítási lehetőségek (objektumok 3D kontúrja, acél és fa méretezési elemek színe és vonalvastagsága is módosítható). Ablakok menüben gyorsgomb a rajzfontok egyszerű növeléséhez/csökkentéséhez. Kijelölő menü tulajdonságszűrőjében a szelvények névsorba rendezve jelennek meg. Szintek egyedi elnevezése a felhasználó igénye szerint a helyi menü használatával. A szintek közötti léptetés a Nézetek menüben is elérhető valamint gyorsgomb is hozzárendelhető. Optimalizálási csoportok megjelenítése a logikai részletek között. A funkcióval egyszerűen kijelölhető illetve megjeleníthető egy-egy optimalizálási csoport összes eleme. Nyírási merevségcsökkentő és földrengés merevségcsökkentő tényezők feliratozhatóak valamint a tartomány táblázatban is megjelennek. Feszítőkábel adatai vágólapon keresztül is átvehetőek (PS1 - Feszített gerenda tervező modul). 4. oldal

5 2. Szerkesztés Új parametrikus szelvénytípusok definiálása. (pl. hídgerenda, trapéz, cső ) Íves szakaszoknál sugár és ívhossz kótázási lehetőség. Fóliák kezeléséhez új, zárolás funkció. A zárolt fóliák elemei nem módosíthatóak a műveletek során. 5. oldal

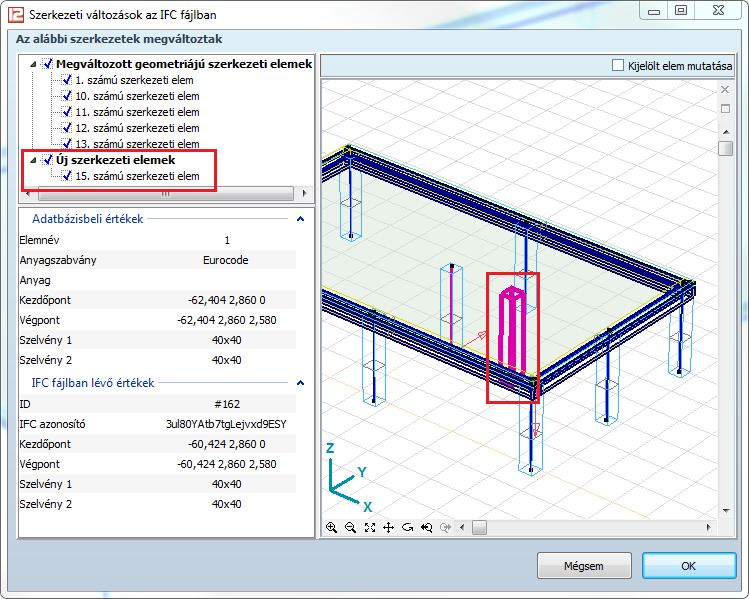

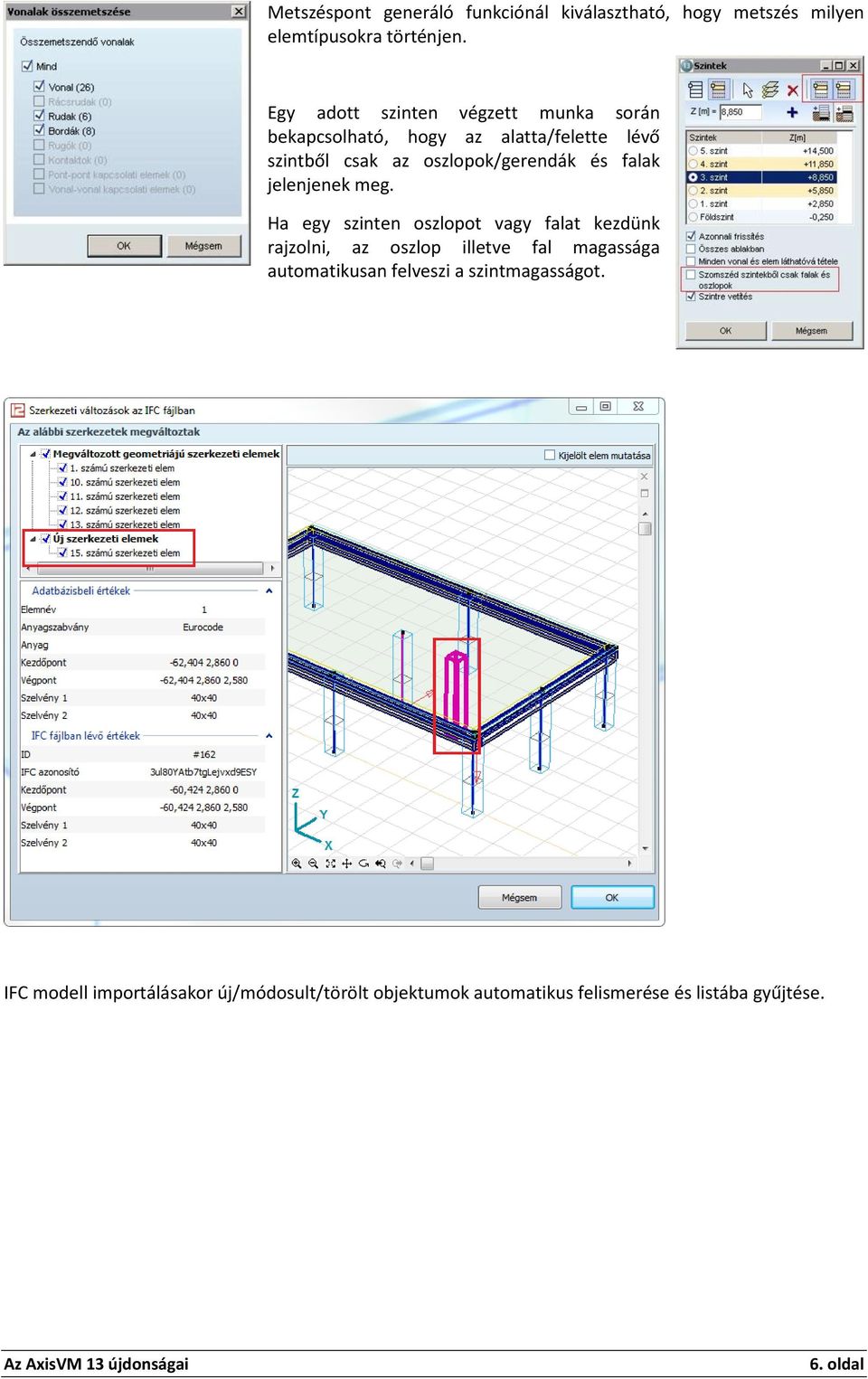

6 Metszéspont generáló funkciónál kiválasztható, hogy metszés milyen elemtípusokra történjen. Egy adott szinten végzett munka során bekapcsolható, hogy az alatta/felette lévő szintből csak az oszlopok/gerendák és falak jelenjenek meg. Ha egy szinten oszlopot vagy falat kezdünk rajzolni, az oszlop illetve fal magassága automatikusan felveszi a szintmagasságot. IFC modell importálásakor új/módosult/törölt objektumok automatikus felismerése és listába gyűjtése. 6. oldal

7 Falak generálása háttérfólia vonalai vagy létező vonalak mentén. Az új szolgáltatás segítségével a háttérfóliára betöltött faltengelyeket kijelölve egyszerűen generálható a falak 3D modellje a varázsceruza eszköz segítségével. 7. oldal

8 3. Elemek Parametrikusan generálható sűrűbordás födémek Felületi támasz megjeleníthető színkódolással. Változó vastagságú és excentrikusan kapcsolódó tartományok modellezése 8. oldal

9 XLAM (Cross-Laminated) ragasztott, rétegelt fa födémek és falak végeselemes modellezése, feszültségek számítása. (új XLM modul) XLAM anyag adatbázis és rétegrend-szerkesztő 9. oldal

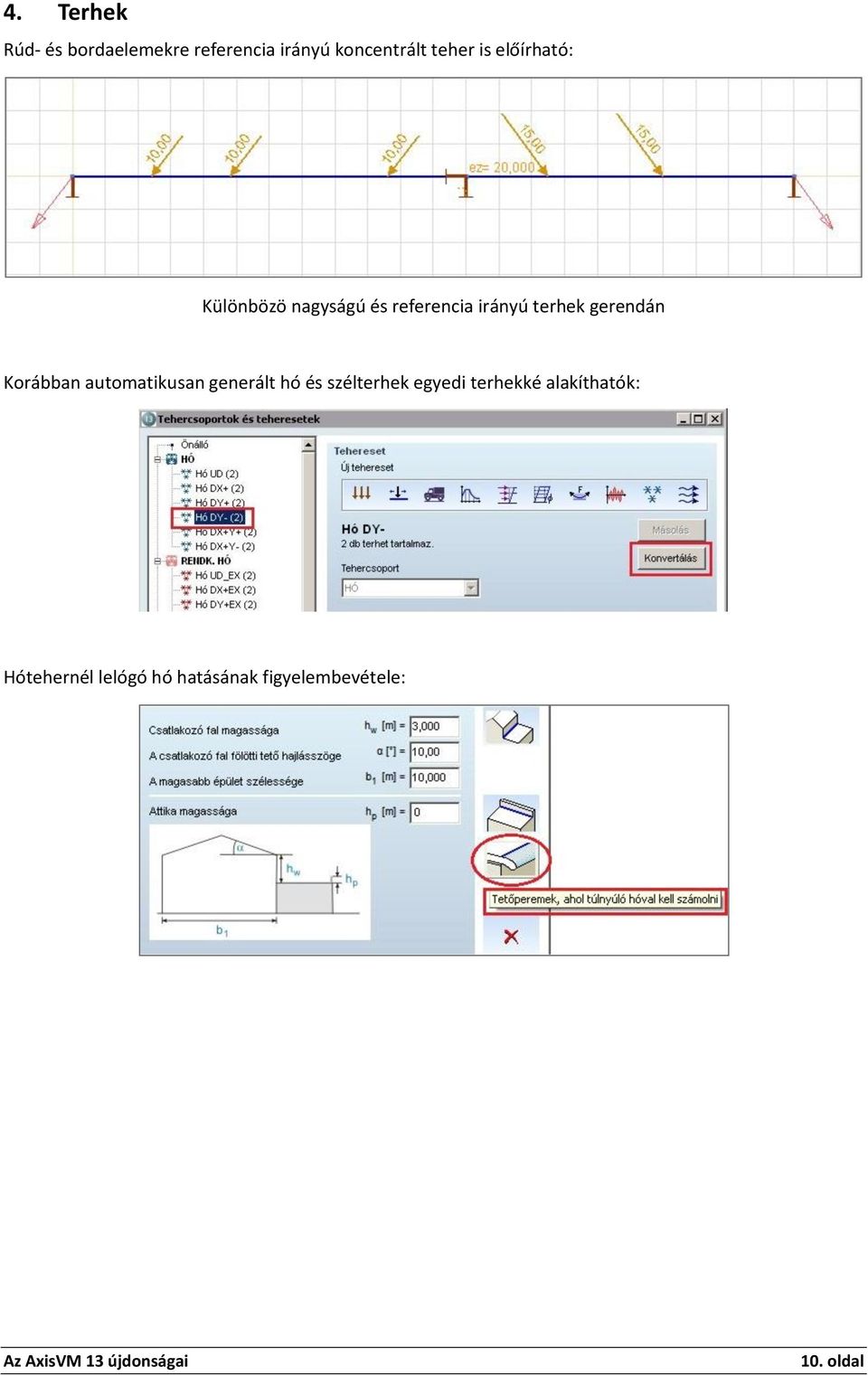

10 4. Terhek Rúd- és bordaelemekre referencia irányú koncentrált teher is előírható: Különbözö nagyságú és referencia irányú terhek gerendán Korábban automatikusan generált hó és szélterhek egyedi terhekké alakíthatók: Hótehernél lelógó hó hatásának figyelembevétele: 10. oldal

11 Teherpanelek használatának kiterjesztése egyedi koncentrált, vonalmenti és felületi terhek megadásához: 11. oldal

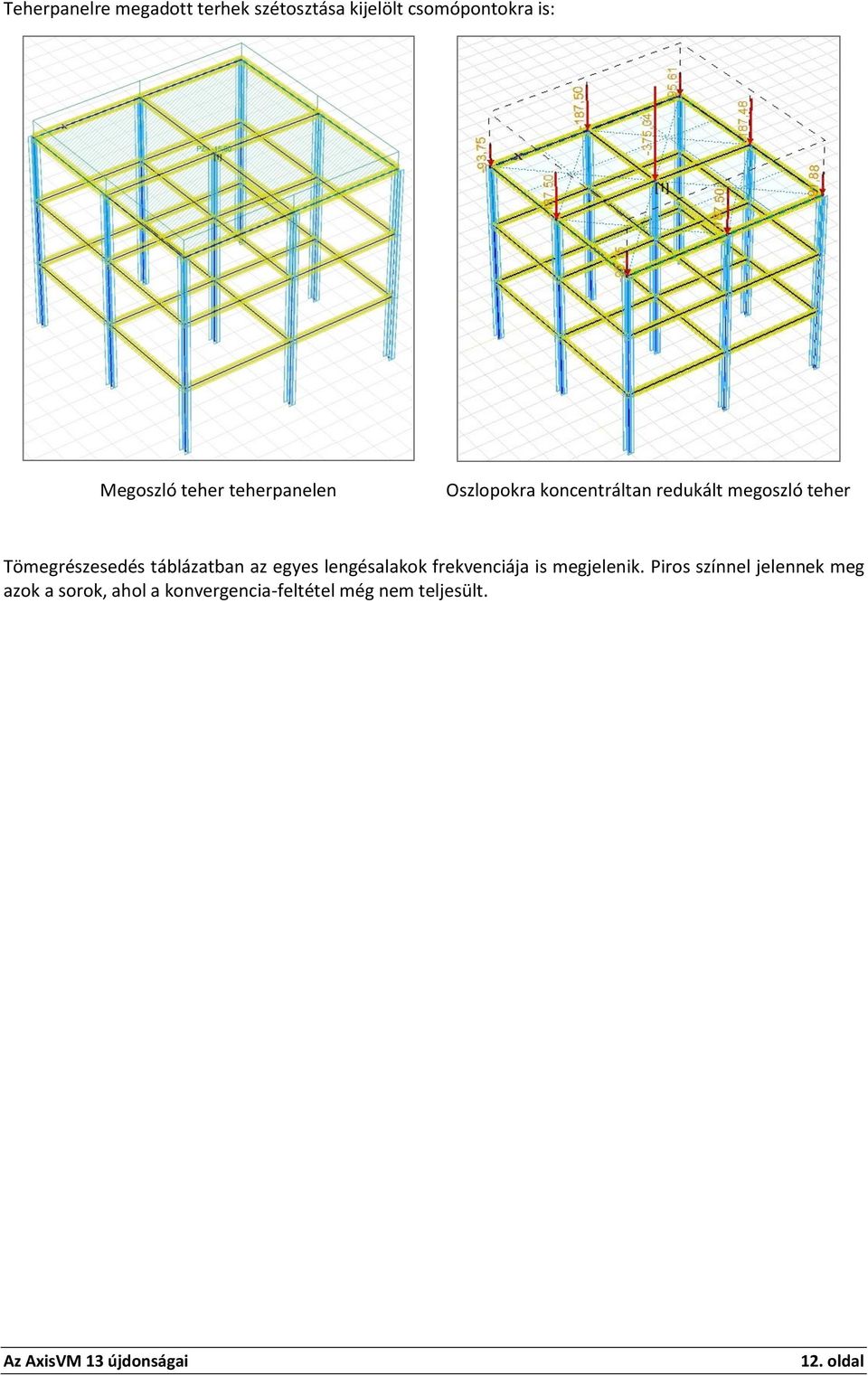

12 Teherpanelre megadott terhek szétosztása kijelölt csomópontokra is: Megoszló teher teherpanelen Oszlopokra koncentráltan redukált megoszló teher Tömegrészesedés táblázatban az egyes lengésalakok frekvenciája is megjelenik. Piros színnel jelennek meg azok a sorok, ahol a konvergencia-feltétel még nem teljesült. 12. oldal

13 5. Számítás A PNL modulban a nemlineáris (nemlineárisan rugalmas vagy képlékeny) anyagú rúd-, borda- és felületelemek modellezése az eddigi Ilyushin-modell helyett a keresztmetszet mentén is diszkretizált, ún. réteges elemekkel történik. A keresztmetszet menti diszkretizálás lemezek és héjak esetén vastagság menti egyenközű felosztást, míg rudak és bordák esetén hálózással felosztott keresztmetszetet jelent. A keresztmetszetben kialakuló feszültségeloszlás számítása a sík keresztmetszetek elve és a keresztmetszetelemekre külön-külön érvényes nemlineáris anyagtörvény alapján történik. A feszültségkomponensek a lineáris anyagú elemekkel azonos módon kérdezhetők le. Felületelemeknél az alsó, középső és felső síkban, rúd- és bordaelemek esetén pedig a feszültségpontokban és a keresztmetszetkontúr mentén. A képlékeny állapot megjelenése és eloszlása a szerkezetben az effektív képlékeny alakváltozás mérőszámának megjelenítésével szemléltethető. Keresztmetszeti háló Feszültségeloszlás a keresztmetszetben 13. oldal

14 6. Méretezés és eredmények Acél és fa méretezési elemeknél is rendelkezésre áll az átsorszámozási lehetőség. A vasalási paraméterek táblázatában az összes megadott paraméter megjeleníthető: Rúd/Borda elemek esetén választható, hogy az Nx valamint Mx igénybevételek az elemek lokális x-z vagy x-y síkjában jelenjenek meg Az eredménytáblázatoknál a szélsőérték kigyűjtés az alapértelmezés szerint bekapcsolt oszlopokra történik. A gerendavasalás ablakon csak a támaszok módosításának befejezése után indul el a számítás. Alaptest méretezésnél beállíthatóak az elvégzendő vizsgálatok (talajtörés, elcsúszás, állékonyság) valamint a maximális kihasználtságok: 14. oldal

15 XLAM laminált, réteges lemezek feszültségeinek számítása (új XLM modul) Normálfeszültségek eloszlása hajlító- és normáligénybevételből Nyírófeszültségel eloszlása 15. oldal

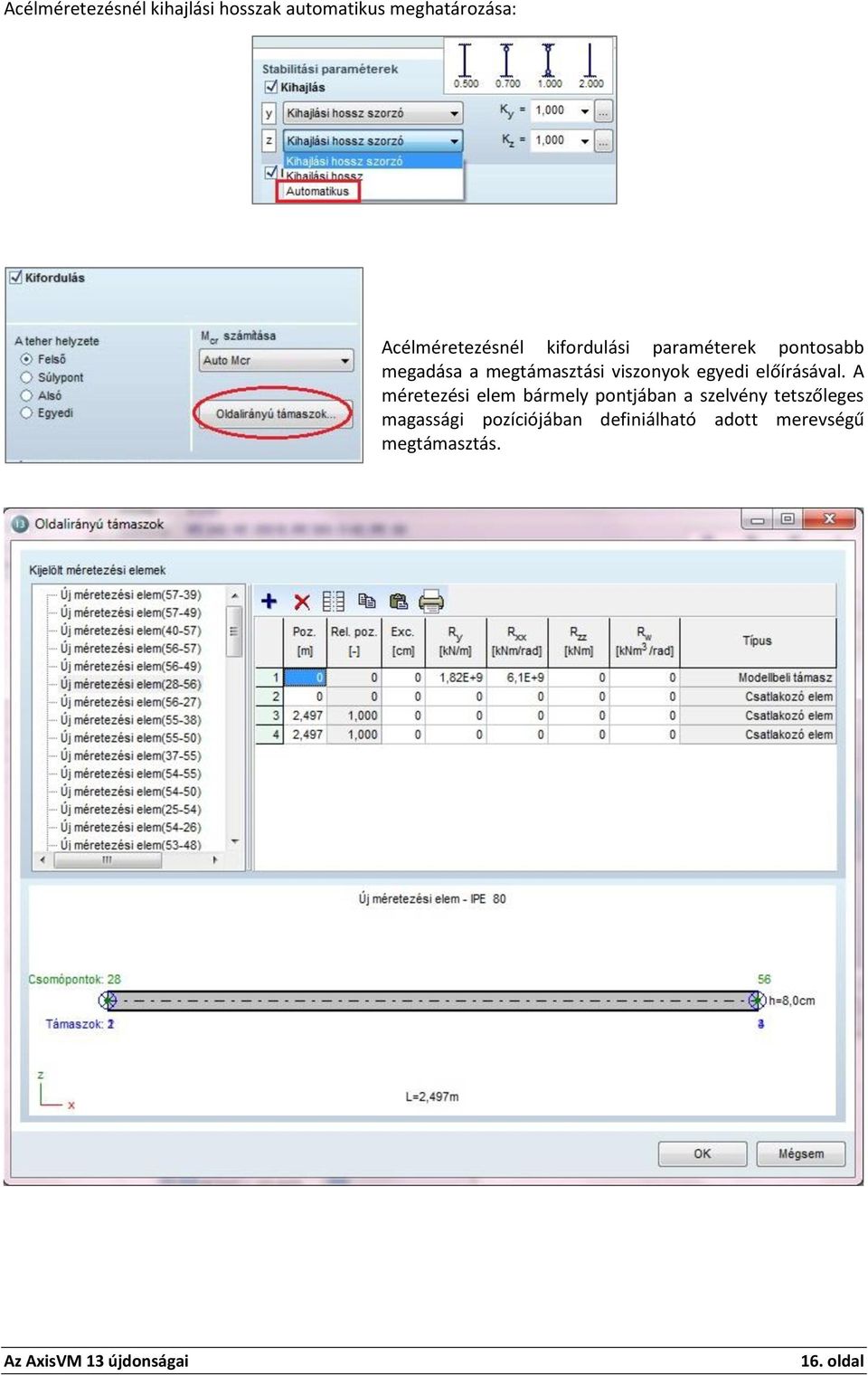

16 Acélméretezésnél kihajlási hosszak automatikus meghatározása: Acélméretezésnél kifordulási paraméterek pontosabb megadása a megtámasztási viszonyok egyedi előírásával. A méretezési elem bármely pontjában a szelvény tetszőleges magassági pozíciójában definiálható adott merevségű megtámasztás. 16. oldal

17 Faszerkezet optimálás (új TD9 modul) Az új TD9 modul faszerkezetek szelvényeinek optimálását teszi lehetővé. Az optimálás tetszőleges tehereset, teherkombináció alapján történhet szelvénytári, modellben definiált szelvényekből, vagy paraméteres szelvénytípusokkal. A számítás során megadható a megengedett maximális kihasználtság, beállítható, hogy szilárdsági és stabilitásvesztési vizsgálatok is lefussanak, rögzített paramétereket definiálhat, valamint az optimálás célját (súlyminimum, magassági, szélességi minimum) megadhatja. A számítás a gép erőforrásait kihasználva több szálon is futtatható. Hídszerkezet optimalizálás előtti állapota Optimalizálás utáni állapot a híd alsó övének mérete jelentősen változott 17. oldal

18 Acélszerkezeti kapcsolatok ellenőrzése (új SC1 modul) a) Oszlop gerenda félmerev kapcsolat b) Oszlop gerenda névlegesen csuklós kapcsolat c) Főtartó fióktartó gerenda félmerev kapcsolat d) Oszlop gerenda névlegesen csuklós kapcsolat e) Gerenda-gerenda homloklemezes kapcsolat f) Gerenda-oszlop homloklemezes kapcsolat g) Gerendaillesztés h) Karimás csőkapcsolat i) Csomólemezes bekötés j) Rácsos tartó kapcsolat 18. oldal

19 7. Dokumentáció Nyomtatott oldalak fejlécébe saját pecsét (céglogó) helyezhető el. Céglogó definiálása az Alapbeállításoknál Dokumentáció nyomtatási előnézet egyszerre több oldal megjelenítésére is képes, amennyiben az előnézeti ablak mérete ezt lehetővé teszi. 19. oldal

20 8. Az AxisVM13 és grafikus kártya A 13-as AxisVM kiadás egyik újdonsága a grafikus kártya processzorának, utasítás készletének igénybevétele a komolyabb grafikai feladatok elvégzésére (pl. modell mozgatása, forgatása). Ennek az új funkciónak köszönhetően sokkal egyenletesebb, simább a modell mozgatásakor megjelenő kép, mivel a célhardver (maga a grafikus kártya) hatékonyabb a megjelenítéshez szükséges számítások végrehajtására, mint a számítógép alaplapi processzora. A grafikus kártya fent említett célú hatékony használata szabványos programozói utasításkészlettel történik. A grafikus kártyák szoftverből történő elérését az operációs rendszer (a Windows) intézi a grafikus kártyákhoz adott kiegészítő meghajtó program (a driver) segítségével. A meghajtó programot nem az AxisVM program készítői, hanem a grafikus kártya gyártói készítik. Kis túlzással ahány számítógép, annyi féle grafikus kártya, így annyi féle meghajtó program. Sajnos a grafikus kártya illesztő programjában lévő kompatibilitási, programozási hibák az AxisVM 13 futtatásában hibát tudnak okozni (pl. a hálógeneráláskor, a modell mozgatásakor a program működése váratlanul leáll). Amennyiben az AxisVM 13 program használatakor a grafikus kártyára utaló Windows hibaüzenetet kap, akkor sajnos az Ön számítógépében lévő grafikus kártya illesztő programja (a driver) hibás. Két dolgot tehet a hiba megszűntetésére: 1. Kapcsolja ki az AxisVM 13 programban a grafikus kártya fent említett célú használatát! Ezt a Beállítás/ Alapbeállítások/Színek párbeszéd ablakon tudja megtenni: Természetesen ezt követően a modell mozgatása/forgatása kevésbé simává, döcögőssebbé válik. Amennyiben már az AxisVM 13 program el sem indul, úgy nincs lehetőség a menüpontot előhívni. Ebben az esetben az alábbi módon járjon el: Az AxisVM Indítóikonjára jobb gombbal kattintva válassza ki a tulajdonság menüpontot! A cél mezőben bővítse a parancssort az idézőjel után írt /SAFE szöveggel! 20. oldal

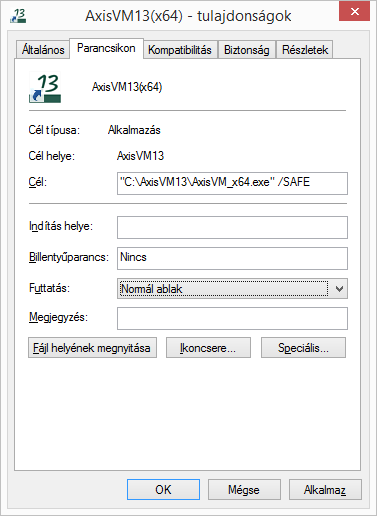

21 Az elérési útvonal esetleg eltérhet, azt ne módosítsa! Így a program úgy indul el, hogy kikapcsolja a grafikuskártya gyorsító funciójának a használatát. 2. Végleges megoldásként a számítógépében lévő grafikus kártya gyártójának honlapján keresse meg, töltse le és telepítse a megfelelő meghajtó programot (drivert), ami remélhetőleg megoldja a problémát. Ezt követően kapcsolja vissza az előző pontban bemutatott módon kikapcsolt Video hardvergyorsítás funkciót, és tesztelje a program működését! A grafikus kártya típusát megtalálja a Windowson belül a Vezérlőpult/Eszközkezelő ablakban a Videokártyák bejegyzés alatt. 9. Ax AxisVM 12, 13 és a Windows10 Az AxisVM 12, 13 verziójú programok futtatása problémamentes Windows 10 környezetben. 21. oldal
