Kezelési útmutató. Szolárrendszer Logamatic SC40-nel. Szolárszabályozó. A kezelő részére. Kezelés előtt gondosan olvassa el.

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Kezelési útmutató. Szolárrendszer Logamatic SC40-nel. Szolárszabályozó. A kezelő részére. Kezelés előtt gondosan olvassa el."

Átírás

1 Kezelési útmutató Szolárszabályozó SD Szolárrendszer Logamatic SC40-nel A kezelő részére Kezelés előtt gondosan olvassa el HU (2007/04) OSW

2 Inhaltsverzeichnis Inhaltsverzeichnis 1 Biztonsági tudnivalók és a szimbólumok magyarázata Általános biztonsági tudnivalók A szimbólumok magyarázata 4 2 A termékre vonatkozó adatok EU megfelelőségi nyilatkozat Termékleírás 5 3 Kezelés A szolár komplett egység elemei A szabályozó kezelõszervei Rendszerértékek kijeleztetése 9 4 Zavarok Képernyõn kijelzett üzemzavarok Képernyõn nem megjelenõ üzemzavarok 12 5 Tudnivalók a kezelõ számára Miért fontos a rendszeres karbantartás? A szolárfolyadékkal kapcsolatos fontos információk Szolárrendszer ellenõrzése Ellenõrizze az üzemi nyomást, szükség esetén újra állítsa be azt Kollektorok tisztítása 14 6 Jegyzõkönyv a kezelõ számára 15 2 Logamatic SC40 - A műszaki korszerűsítés miatt a változtatás jogát fenntartjuk.

3 Biztonsági tudnivalók és a szimbólumok magyarázata 1 1 Biztonsági tudnivalók és a szimbólumok magyarázata 1.1 Általános biztonsági tudnivalók Ehhez az útmutatóhoz A jelen útmutató a szolárrendszer biztonságos és szakszerű kezeléséhez szükséges fontos információkat tartalmaz. V A termikus szolárrendszer összes dokumentációját kérje el a szakcégtől. V Az útmutatót gondossan olvassa végig és őrizze meg. V Vegye figyelembe a biztonsági tudnivalókat, hogy megelőzze a személyi sérüléseket és az anyagi károkat. Rendeltetésszerű használat A hőmérsékletkülönbség-szabályozót (a továbbiakban szabályozó) csak a szolárrendszerek üzemeltetéséhez megengedett környezeti feltételek között (0-50 C) szabad használni. A szabályozót nem szabad a szabadban, nedves helyiségekben, vagy olyan helyiségekben használni, ahol gyúlékony gázkeverékek keletkezhetnek. V A szolárrendszert csak rendeltetésszerűen és működőképes állapotban szabad használni. V Veszély esetén a szabályozót leválasztó készülék (pl. hálózati csatlakozó) segítségével válassza le a villamos hálózatról. V A szabályozó megbontásával járó mindennemű munkát csak szakszerviz végezhet el (életveszély!). Melegvíz hőmérséklete Ha a tároló maximális hőmérséklete 60 C fölé van beállítva, a vízelvételi helyeken leforrázás veszélye fenyeget. V Kérdezze meg a szakembertől a beállított maximális melegvíz hőmérséklet értékét. V Csak kevert melegvizet használjon. Hulladék ártalmatlanítás V A csomagolóanyag ártalmatlanítását a környezetvédelmi szabályok betartásával végezze el. V Alkatrészcsere esetén a régi alkatrész ártalmatlanítását a környezetvédelmi szabályok betartásával végezze el. Logamatic SC40 - A műszaki korszerűsítés miatt a változtatás jogát fenntartjuk. 3

4 1 Biztonsági tudnivalók és a szimbólumok magyarázata 1.2 A szimbólumok magyarázata A figyelmeztetéseket a szövegben szürke hátterű figyelmeztető háromszöggel jelöltük meg. Figyelemfelhívó szavakkal jelöljük a veszély súlyosságát, amely akkor lép fel, ha annak elkerülésére nem történtek intézkedések. A Vigyázat szó azt jelenti, hogy kisebb anyagi kár keletkezhet. Figyelem azt jelenti, hogy könnyebb személyi sérülés vagy súlyosabb anyagi kár léphet fel. A Veszély szó azt jelenti, hogy súlyos személyi sérülésekre, különösen súlyos esetekben akár életveszélyre is számítani kell. A szövegben az utasításokat az itt látható szimbólummal jelöltük meg. Ezt a szimbólumot a szövegben egy vízszintes vonal alatt vagy felett helyeztük el. Az utasítások olyan esetekre is fontos információkkal szolgálnak, amikor az emberi élet vagy a készülékek műszaki állapota nincs veszélyben. 4 Logamatic SC40 - A műszaki korszerűsítés miatt a változtatás jogát fenntartjuk.

5 A termékre vonatkozó adatok 2 2 A termékre vonatkozó adatok 2.1 EU konformitási nyilatkozat Ez a termék felépítésében, működési módjában megfelel az ide vonatkozó EU irányelveknek, valamint adott esetben a kiegészítő, nemzeti követelményeknek. A megfelelőség igazolt. A megfelelőségi nyilatkozat a internet címen rendelkezésre áll vagy az illetékes képviseletnél igényelhető. 2.2 Termékleírás A szolárrendszer rendszervázlata SD 1 ábra Rendszervázlat 1 Kollektorfelület 2 Szolár komplett egység 3 Szolártároló 4 SC40 szabályozó Logamatic SC40 - A műszaki korszerűsítés miatt a változtatás jogát fenntartjuk. 5

6 2 A termékre vonatkozó adatok A szolárrendszer fő alkotórészei Kollektorfelület Szolár komplett egység Szolártároló Szabályozó SC40 síkkollektorokból vagy vákuumcsöves kollektorokból áll szivattyúból, valamint a szolárkör biztonsági és elzárószerelvényeiből áll a kinyert szolárenergia tárolására szolgál Megkülönböztetésre kerül: Használati melegvíz tároló Puffertároló (fűtésrásegítéshez) Kombinált tároló (fűtésrásegítéshez és használati melegvízhez) két hőmérséklet érzékelővel együtt Működési elv Ha a kollektorfelület ( ábra 1, 1. poz.) és a szolártároló ( ábra 1, 3. poz.) közötti hőmérséklet különbség meghaladja a beállított értéket, a szolár komplett egység szivattyúja bekapcsol. A szivattyú a kollektorfelület és a fogyasztó közötti keringetéssel szállítja a hőhordozó közeget (szolárfolyadék). Ez a fogyasztó rendszerint egy szolártároló. A szolártárolóban egy hőcserélő található, amely a hőhordozó közegről a használati melegvíznek vagy a fűtővíznek adja át a szolár-hőenergiát. A tárolóba esetleg be van építve egy melegvízkeverő, amely korlátozza a vízelvételi hőmérsékletet. Szabályozó A szabályozó szolárrendszer üzemeltetéséhez készült. Falra szerelhető vagy egy szolár komplett egységbe integrálható. Normál üzemben a szabályozó kijelzője az utolsó gomb használata után 5 percig zöld/ sárga háttérvilágítással világít (aktiválás pl. a forgatógomb megnyomásával). A kijelzőn az alábbiak kerülnek megjelenítésre: a szivattyú állapota (egyszerű rendszervázlatként) rendszerértékek (pl. hőmérsékletek) kiválasztott funkciók hibaüzenetek ábra Lehetséges display-kijelzés 6 Logamatic SC40 - A műszaki korszerűsítés miatt a változtatás jogát fenntartjuk.

7 Kezelés 3 3 Kezelés A szolárrendszert az üzembe helyezéskor szakember állítja be, ezt követően a rendszer teljesen automatikusan működik. V Kérje meg a szakembert, hogy magyarázza el a szolárrendszer működési módját és kezelését. V A szolárrendszert hosszabb távollét (pl. szabadság) esetén se kapcsolja ki. Ha az installálás a gyártó előírásai szerint történt, akkor a szolárrendszer biztonságos. V Áramkimaradás vagy hosszabb távollét után ellenőrizze az üzemi nyomást a szolárrendszer nyomásmérő műszerén ( 5.4 fejezet, 14. oldal). Figyelem: A szabályozó beállításainak megváltoztatása károkat okozhat a rendszerben. V A rendszer kezelőjeként ne végezzen változtatásokat az itt ismertetett paramétereknél. 3.1 A szolár komplett egység elemei A szolár komplett egység fő alkotórészei: Hőmérő ( ábra 3, 1. és 3. poz.): a beépített hőmérő a szolár visszatérő (kék) és előremenő hőmérsékletet (piros) mutatja. Nyomásmérő műszer ( ábra 3, 2. poz.) és biztonsági szelep: a nyomásmérő az üzemi nyomást mutatja. Ha a rendszernyomás meghaladja a 6 bar értéket, a nyomásmérő felett lévő biztonsági szelep kinyit és a lefúvatóvezetéken keresztül kifúvatja a szolárfolyadékot SD 3 ábra Szolár komplett egység 1 Szolár visszatérő hőmérséklet kijelzése 2 Nyomásmérő műszer és biztonsági szelep 3 Szolár előremenő hőmérséklet kijelző Logamatic SC40 - A műszaki korszerűsítés miatt a változtatás jogát fenntartjuk. 7

8 3 Kezelés 3.2 A szabályozó kezelőszervei ábra Szabályozó és kijelző 1 kijelző 2 forgatógomb 3 vissza nyomógomb 4 OK-nyomógomb 5 hőmérséklet érzékelő szimbóluma 6 hőmérsékletértékek, üzemórák stb. kijelzése 7 szelep szimbóluma (fekete = nyitva a kimenet) 8 aktív hidraulika vázlat SD Kezelőszerv Szimbólum Funkciók Forgatógomb Rendszerértékek kiválasztása OK nyomógomb OK Almenü előhívása és a beállítások megváltoztatása (szakember) Vissza nyomógomb Vissza a kollektor hőmérséklethez (kijelző szint) A rendszer kikapcsolása V Leválasztó készülék (pl. hálózati csatlakozó) segítségével válassza le a szabályozót a villamos hálózatról. 8 Logamatic SC40 - A műszaki korszerűsítés miatt a változtatás jogát fenntartjuk.

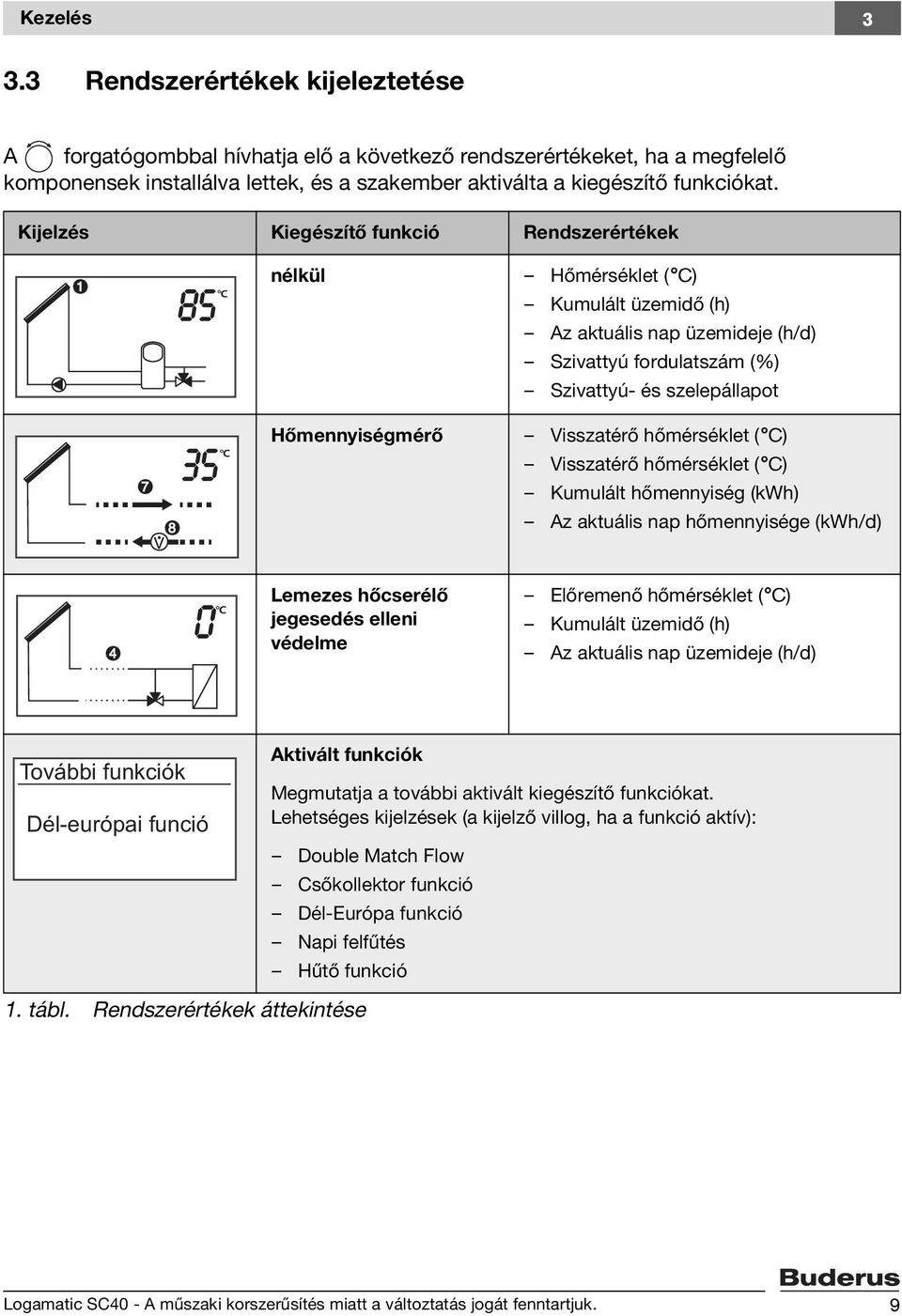

9 Kezelés Rendszerértékek kijeleztetése A forgatógombbal hívhatja elő a következő rendszerértékeket, ha a megfelelő komponensek installálva lettek, és a szakember aktiválta a kiegészítő funkciókat. Kijelzés Kiegészítő funkció Rendszerértékek 1 5 nélkül Hőmérséklet ( C) Kumulált üzemidő (h) Az aktuális nap üzemideje (h/d) Szivattyú fordulatszám (%) Szivattyú- és szelepállapot Hőmennyiségmérő Visszatérő hőmérséklet ( C) Visszatérő hőmérséklet ( C) Kumulált hőmennyiség (kwh) Az aktuális nap hőmennyisége (kwh/d) 5 4 Lemezes hőcserélő jegesedés elleni védelme Előremenő hőmérséklet ( C) Kumulált üzemidő (h) Az aktuális nap üzemideje (h/d) További funkciók Dél-európai funció Aktivált funkciók 1. tábl. Rendszerértékek áttekintése Megmutatja a további aktivált kiegészítő funkciókat. Lehetséges kijelzések (a kijelző villog, ha a funkció aktív): Double Match Flow Csőkollektor funkció Dél-Európa funkció Napi felfűtés Hűtő funkció Logamatic SC40 - A műszaki korszerűsítés miatt a változtatás jogát fenntartjuk. 9

10 3 Kezelés Állapotjelzés Tároló maximális hőmérséklete max. 4 A tároló maximális hőmérséklete akkor kerül kijelzésre, ha a hőmérséklet elérte vagy meghaladta a beállított határértéket. min. 1 5 Minimális kollektor hőmérséklet A minimális kollektor hőmérséklet akkor kerül kijelzésre, ha a hőmérséklet a határérték, pl. 20 C alá süllyed. max. 1 5 Maximális kollektor hőmérséklet A maximális kollektor hőmérséklet akkor kerül kijelzésre, ha a hőmérséklet meghaladta a beállított pl. 120 C határértéket. 2. tábl. Állapotjelzések 10 Logamatic SC40 - A műszaki korszerűsítés miatt a változtatás jogát fenntartjuk.

11 Zavarok 4 4 Zavarok 4.1 Képernyőn kijelzett üzemzavarok Üzemzavar esetén a kijelző piros háttérrel világít. Ezenkívül a kijelzőn szimbólumokkal a zavar fajtája is ábrázolásra kerül. A forgatógombbal egyenként elő lehet hívni a hibaüzeneteket. A hiba okának megszüntetésig a hibaüzenet újra megjelenik a kijelzőn. V Üzemzavar esetén értesítse a szakszervizt. Kijelző/ a zavar fajtája Hatás Lehetséges okok Elhárítás Érzékelőszakadás S1... S8 A hozzá tartozó egységek (szivattyúk/szelepek) lekapcsolnak. Érzékelőzárlat S1... S8 A hozzá tartozó egységek (szivattyúk/szelepek) lekapcsolnak. Nincs hőmérséklet érzékelő vagy nem megfelelően került csatlakoztatásra. Hibás a hőmérséklet érzékelő vagy az érzékelő-vezeték. Hibás a hőmérséklet érzékelő vagy az érzékelő vezeték. Nincs térfogatáram a szolárkörökben / nincs térfogatáram a szekunder körben Túl nagy a hőmérséklet különbség a kollektor hőmérséklet és az alsó tároló hőmérséklet érzékelő / a hőcserélő előremenő és az alsó tároló hőmérséklet érzékelő között. Napi felfűtés működési idő hiba Nem történt meg a napi felfűtés. Levegős a berendezés. Beszorult a szivattyú. Szelepek vagy elzárók lezárt állapotban. Eldugult a vezeték. Nem sikerült elérni a célhőmérsékletet. Felcserélt kollektor csatlakozások A kollektor hőmérséklet a Felcserélt kollektor csatlakozások. bekapcsolás után 15 másodperccel 10 K értékkel esik. 3. tábl. Lehetséges üzemzavarok megjelenítése a kijelzőképernyőn Logamatic SC40 - A műszaki korszerűsítés miatt a változtatás jogát fenntartjuk. 11

12 4 Zavarok 4.2 Képernyőn nem megjelenő üzemzavarok A zavar fajtája Hatás Lehetséges okok Elhárítás A bekapcsolási feltételek adottak, de a szivattyú nem indul el. A szolártárolót a szolároldal nem fűti. Nincs áramellátás, hibás a biztosíték vagy a vezeték. A szivattyú kézi üzemmóddal van kikapcsolva. A tároló hőmérséklet alul a tároló beállított maximális hőmérséklete közelében vagy az fölött van. A kollektor hőmérséklet a kollektor beállított maximális hőmérséklete közelében vagy az fölött van. A szivattyú vezetéke megszakadt vagy nincs csatlakoztatva. Aktív hűtő funkció. - A szabályozó megvizsgálja, hogy - melyik tároló fűthető (csak kéttárolós rendszereknél). Hibás a szivattyú. A körfolyamat-animáció látható a kijelzőn, de a szivattyú búg. A szolártárolót a szolároldal nem fűti. A szivattyú mechanikusan beszorult. A hőmérséklet érzékelő téves értéket jelez. A szivattyú túl korán/ túl későn került aktiválásra, deaktiválásra. A hőmérséklet érzékelő nem megfelelően került beszerelésre. Rossz hőmérséklet érzékelő került beszerelésre. Túl forró a használati melegvíz. Leforrázás veszélye A tároló maximális hőmérséklete és a melegvízkeverő hőmérséklete túl magas értékre van beállítva. Értesítse a villamos szakembert. Ha a hőmérséklet 3 K-nel a tároló maximális hőmérséklete alá csökken, a szolárszivattyú bekapcsol. Ha a hőmérséklet 5 K-nel a kollektor maximális hőmérsékletete alá csökken, a szolárszivattyú bekapcsol. Túl hideg a használati melegvíz (vagy túl kevés a használati melegvíz mennyisége). A fűtőkészüléken lévő melegvíu hőmérséklet szabályozó, a fűtésszabályozón vagy a melegvízkeverőn túl alacsonyra van beállítva a hőmérséklet. 4. tábl. Képernyőn nem megjelenő lehetséges üzemzavarok 12 Logamatic SC40 - A műszaki korszerűsítés miatt a változtatás jogát fenntartjuk.

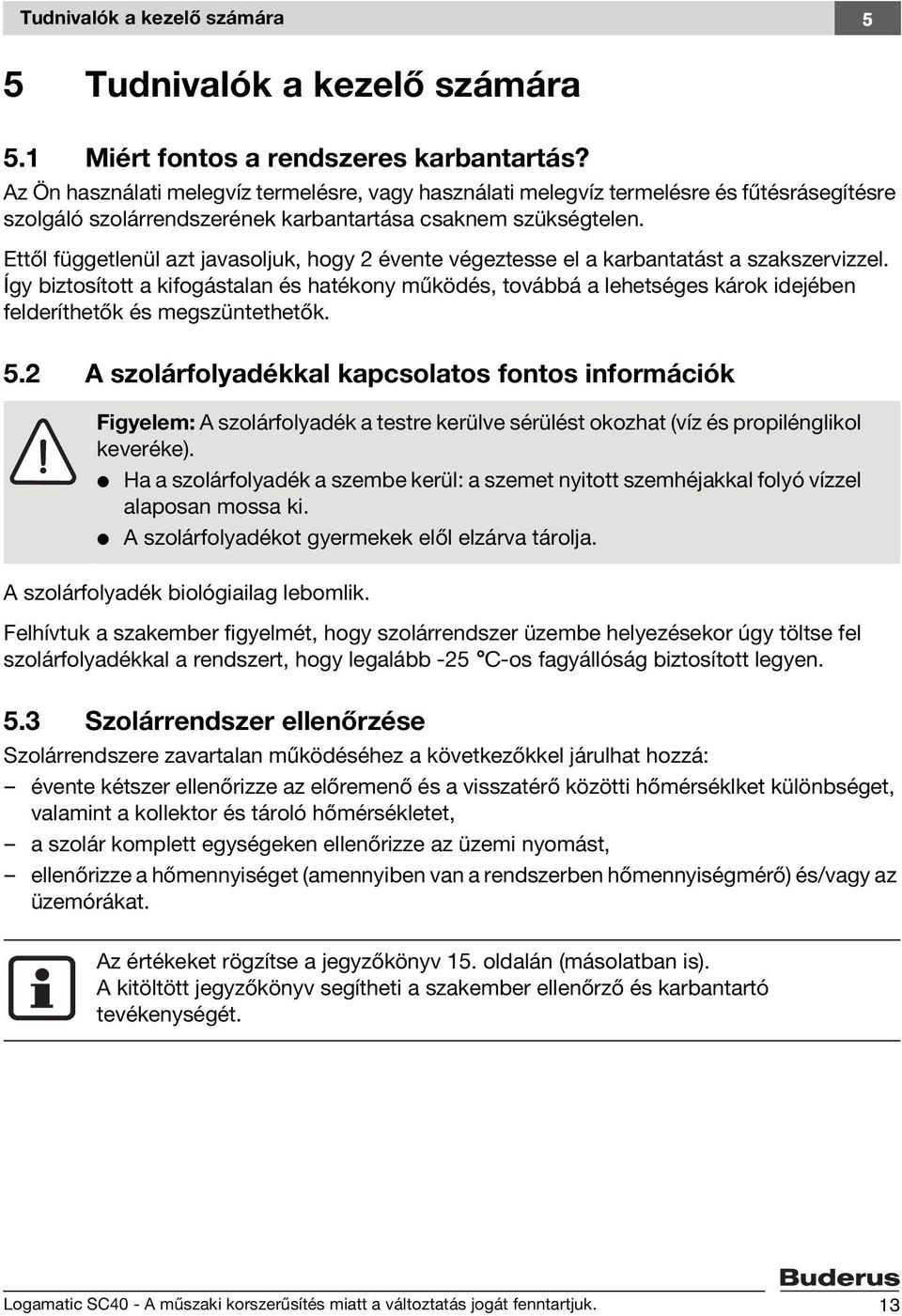

13 Tudnivalók a kezelő számára 5 5 Tudnivalók a kezelő számára 5.1 Miért fontos a rendszeres karbantartás? Az Ön használati melegvíz termelésre, vagy használati melegvíz termelésre és fűtésrásegítésre szolgáló szolárrendszerének karbantartása csaknem szükségtelen. Ettől függetlenül azt javasoljuk, hogy 2 évente végeztesse el a karbantatást a szakszervizzel. Így biztosított a kifogástalan és hatékony működés, továbbá a lehetséges károk idejében felderíthetők és megszüntethetők. 5.2 A szolárfolyadékkal kapcsolatos fontos információk Figyelem: A szolárfolyadék a testre kerülve sérülést okozhat (víz és propilénglikol keveréke). V Ha a szolárfolyadék a szembe kerül: a szemet nyitott szemhéjakkal folyó vízzel alaposan mossa ki. V A szolárfolyadékot gyermekek elől elzárva tárolja. A szolárfolyadék biológiailag lebomlik. Felhívtuk a szakember figyelmét, hogy szolárrendszer üzembe helyezésekor úgy töltse fel szolárfolyadékkal a rendszert, hogy legalább -25 C-os fagyállóság biztosított legyen. 5.3 Szolárrendszer ellenőrzése Szolárrendszere zavartalan működéséhez a következőkkel járulhat hozzá: évente kétszer ellenőrizze az előremenő és a visszatérő közötti hőmérséklket különbséget, valamint a kollektor és tároló hőmérsékletet, a szolár komplett egységeken ellenőrizze az üzemi nyomást, ellenőrizze a hőmennyiséget (amennyiben van a rendszerben hőmennyiségmérő) és/vagy az üzemórákat. Az értékeket rögzítse a jegyzőkönyv 15. oldalán (másolatban is). A kitöltött jegyzőkönyv segítheti a szakember ellenőrző és karbantartó tevékenységét. Logamatic SC40 - A műszaki korszerűsítés miatt a változtatás jogát fenntartjuk. 13

14 5 Tudnivalók a kezelő számára 5.4 Ellenőrizze az üzemi nyomást, szükség esetén újra állítsa be azt A szolár-keringetőkörön belül a nyomásnak a hőmérséklet változások miatti ingadozása szokványos jelenség és nem okoz üzemzavarokat a szolárrendszerben. V A nyomásmérőn ( 3 kép) a rendszer hideg állapotában ellenőrizze az üzemi nyomást (kb. 20 C). Nyomásesés esetén A nyomásesés lehetséges okai: Szivárgás a szolárkörben. Egy automatikus légtelenítő levegőt vagy gőzt fújt ki. Ha a szolárrendszerben lecsökkent a nyomás: V Ellenőrizze, hogy nem gyűlt-e össze szolárfolyadék a szolár komplett egység alatt lévő felfogóedényben. V Hívjon szerelőt a szakszervízből, ha az üzemi nyomás 0,5 bar értékkel az üzembe helyezési jegyzőkönyvbe beírt nyomásérték alá esik. ( A szolár komplett egység szerelési és karbantartási útmutatója). 5.5 Kollektorok tisztítása Veszély: Tetőről történő lezuhanás okozta életveszély! V A tetőn történő ellenőrző, karbantartó és tisztító munkákat szakszervizzel végeztesse el. Az eső általi öntisztító hatás miatt a kollektorokat általában nem kell tisztítani. 14 Logamatic SC40 - A műszaki korszerűsítés miatt a változtatás jogát fenntartjuk.

15 Jegyzőkönyv a kezelő számára 6 6 Jegyzőkönyv a kezelő számára A rendszer üzemeltetője: Üzembe helyezés dátuma: Kollektorok száma: Kollektortípus: Tárolótípus: Tető lejtése: Tájolás iránya: Szolár komplett egység: 5. tábl. Dátum Szolár komplett egység hőmérője Szolár visszatérő (piros) C-ban Szolár visszatérő (kék) C-ban Hőmérséklet kijelző a szabályozón Kollektor ( C) Tároló alul ( C) Szolár komplett egység nyomásmérője A rendszernyomás értéke bar-ban 6. tábl. Előre nyomtatott jegyzőkönyvlapok a szolárrendszer adatainak rögzítéséhez Üzemórák órában és/vagy hőmennyiség kwhban Időjárási helyzet 1=felhőtlen 2=derült 3=felhős 4=borult Logamatic SC40 - A műszaki korszerűsítés miatt a változtatás jogát fenntartjuk. 15

16 Buderus Hungária Fűtéstechnika Kft. H-2310 Szigetszentmiklós, Leshegy út 15
