SK2-M típusszekrény kétszivattyús szennyvízátemelőkhöz.

Átírás

1 Ez a szerény külsejű műanyag szekrény egy kétszivattyús szennyvízátemelőt működtet. Tartalmazza a motorok erőátvitelét, adatgyűjtését és vezérlését. Mindent tud, amit a nagyok. Használhatja a szivattyúkat egyenként, váltogatva vagy duóban. Üzemóra számláló, kapcsolásszámláló, ampermérő, eseménynapló segíti a tájékozódást. ezérelhető úszókapcsolókkal vagy 4-20m-es talpnyomásmérővel. ezetékes vagy vezeték nélküli eszközökkel nagyobb rendszerbe illeszthető Modbusz protokollal. Ez-esetben felügyelhető és távvezérelhető diszpécser központból is. Olyan szinten elő van készítve, hogy a helyszínen csak a kábeleket kell bekötni és beállítani a villamos paramétereket. terméket utánvéttel, csomagfutárral forgalmazzuk (a szállítás költségei a vételárban). Két év garancia és non-stop telefonos terméktámogatás segíti az üzemeltetőt. Nemcsak a külseje szerény, az ára is.

2 ezérlés zárlatvédelme. 20C 2DC kapcsolóüzemű tápegység..szivattyú zárlatvédelme és mágneskapcsolója. Dugaszolóalj szerviz célokra. (lámpa, páka, fúrógép, stb.) Szerviz dugaszolóalj zárlatvédelme. Főkapcsoló főbiztosító. Sorkapcsok a kábelek fogadásához (részletesebben a sorkapocstérképen). 2.szivattyú zárlatvédelme és mágneskapcsolója. HM208 vezérlővédőmodul. Leírás a linken.

3 vezérlő közelképén az üzemmód kapcsolók, LCD kijelző és a nyomógombok láthatók. Háromállású üzemmódkapcsolókkal lehet beavatkozni a működésbe. z LCD kijelző első sora a menüben mozgást segíti. gombokkal lehet mozogni, a pillanatnyi pozíciót a sor végén lévő számok jelzik. Jelenleg a nyitólapon vagyunk, bekapcsoláskor mindig ez jelenik meg. második sorban riportot ad az.szivattyúról. Jelenleg üzemzavar (kis motoráram) miatt áll a szivattyú. harmadik sorban riportot ad a 2.szivattyúról. Jelenleg dolgozik a szivattyú. beüzemeléskor elfogadott referencia állapothoz képest most 99% a motoráram. z alsó sor riportot ad a vízszintről. Jelforrás: 4-20m-es talpnyomásmérő. teleszint hez képest most 7% a vízszint. álaszthat úszókapcsolókat (4db) a vezérléshez, de az a drágább és kevésbé üzembiztos megoldás. Fő jellemzők: SK2-M: Szennyvíz Kapcsoló (2) Kétszivattyús szennyvízátemelőkhöz - Műanyag házban. Méretei: 60 x 0 x 8 cm (magasság x szélesség x mélység) Tömeg: 2 kg. Tömítettség: IP 56 Tápfeszültség: x N + E (kommunális hálózatról, x20-c kismegszakítókkal) Teljesítmény: max. 8kW (2db 4kW-os szivattyú) Inputok: 4db úszókapcsoló vagy db 4-20m talpnyomásmérő jelének fogadására alkalmas! z úszókapcsolók, a talpnyomásmérő nem része a terméknek! Outputok: 2db mágneskapcsoló, 2 x 4 kw szivattyú hajtásához. Kijelzés: 4 x 6 karakteres numerikus LCD, háttérvilágítással. Kezelés: 2db -állású üzemmódkapcsolóval és 4 gombos menüvezérlővel. Soros portok: RS485 ; RS22 ; I2C

4 Működés: ízszint mérés: HM208 vezérlő úszókapcsolókról vagy talpnyomásmérőről gyűjti be az adatokat. Mindkét jelforrást tudja fogadni. Üzemeltető választhat a menüben, hogy melyiket használja. Legtöbb aknában vagy az egyik, vagy a másik szintjelző van, nem szükséges mindkettő. Ha az úszókapcsolókat választotta, akkor a vezérlő figyeli, hogy a 4db úszókapcsolóból hány úszik. Ha úszik mind a 4, akkor ízszint=4, ha csak úszik, akkor ízszint= és így tovább. Ha üres az akna, ízszint=0. kijelző alsó sorában látható a vízszint. Ha az analóg 4-20m-es talpnyomásmérőt választotta, akkor az alsó sorban az akna telítettségét látja %-ban és ugyanazt a ízszint= 0;;2;;4-et, amit az úszókapcsolók produkáltak. Ezek a szintek úgy keletkeznek, hogy a telítettség % skálájához 4 markert lehet rendelni. Például: ízszint>0%= ; ízszint>50%=2 ; ízszint>70%= ; ízszint>90%=4 későbbiekben már nem is számít, hogy honnan származik a vízszint, a vezérlő a 0-4 szinteket használja. Üzemmódkapcsolók: a szivattyúk vezérlésébe az üzemmódkapcsolókkal lehet beavatkozni. Ki állás: Ki állásban a vezérlő nem használja a szivattyút akkor sem, ha a vízszint indokolná. Fontos tudni, ha valamelyik szivattyút tartósan nem használja, akkor az erőátviteli áramkörében lévő kismegszakítót is célszerű kikapcsolni! szekrénybelső fotóján. és 8. számmal jelzett kismegszakító KI kapcsolásával lehet teljes biztonsággal leválasztani a nem kívánt szivattyút. Be állás: Be állásban akkor is működteti a szivattyút, ha az alacsony vízszint miatt már nem volna szükséges. z aktivált hibacsatornákon működik a motorvédelem. Fontos rendhagyó eset, hogy áramszünet után, nem indul a szivattyú. Biztonsági okból Ki, majd újra Be kell kapcsolni az üzemmódkapcsolót. ut. állás: ut. állásban a vezérlő maga dönt a szivattyúk működtetéséről. Begyűjti a vezérléshez szükséges adatokat és a programban meghatározott feltételek szerint KiBe kapcsolja a szivattyúkat. Feltételezzük, hogy mindkét üzemmódkapcsoló ut. állásban van és mindkét szivattyú motorvédelme üzemkész (hibátlan) állapotot jelez. ízszint=0-nál mindkét szivattyú áll. ízszint=-nél van egy rendhagyó eset. Áramszünet után -de csak akkor- kiüríti az aknát, úgy várja a következő indítást. ízszint=2-nél indítja az egyik szivattyút. Ürítési ciklusonként cserélgeti a szivattyúkat. ízszint=-nál bekapcsolja a várakozó szivattyút és közösen ürítik ki az aknát. Ez a duó üzemmód menüben engedélyezhetőtiltható. Áramszünet alatt előfordulhat, hogy az akna feltelik ízszint=-ig. mikor visszajön a feszültség, indul mindkét szivattyú, de néhány másodperc időeltolással. Menüben kérhető egy túlfutás funkció. Uszadék leszívásra használható, mert így a kikapcsolás után még egy ideig dolgozik a szivattyú és letakarítja a felszínt. Ha fennakad vagy meghibásodik egy úszókapcsoló, hibás jelet adhat. vezérlő nem fogadja el az inkorrekt vízszintet, bekapcsolja a riasztórelét és átáll egy 4

5 szükségvezérlésre. szükségvezérlés csak a legfelső úszókapcsolót használja. ddig ürít, amíg a legfelső úszókapcsoló úszik. Ürítési ciklusonként váltogatja a szivattyúkat. Ha futás közben meghibásodik valamelyik szivattyú, bekapcsolja a riasztórelét és a másik dolgozik helyette. z elektronikus motorvédelem funkciói: Minden leállást követően ellenőrzi, hogy nincs-e szivárgóáram a föld felé. Ha Mohmnál rosszabb a szigetelési ellenállás, Földzárlat üzenettel letiltja a szivattyút. Gyanú: beázott a gumikábel vagy a szivattyú. Fázisáram aszimmetria. Legnagyobb legkisebb motoráram >, -nál fázishiány üzenettel letiltja a szivattyút. Ezt a hibajelzést lakatfogóval kell ellenőrizni. Próbalámpa, feszültségmérő nem mutatja ki, ha a szakadás a kábelben vagy a szivattyúban van. Gyanú: áramszolgáltató, motorkábel szakadás, kontakthiba a motortérben. Kis motoráram. Ha a terhelés 80% alá esik, akkor Kisáram üzenettel letiltja a szivattyút. Gyanú: szárazonfutás, eltömődött szívócsonk, leszakadt lapátkerék. Nagy motoráram. Ha a terhelés 20% fölé emelkedik Nagyáram üzenettel letiltja a szivattyút. Gyanú: idegen anyag, szilárdtest a szivattyúban, csapágyhiba. Ha túlmelegedést jelez a motorba épített termisztor, Termisztor üzenettel letiltja a szivattyút. Gyanú: hűtéshiány. Ha az áttételház beázik a lapátkerék oldalról, villamos vezetővé válik a motorolaj, amit a beépített DI szonda jelez. Olajszonda üzenettel letiltja a szivattyút. Gyanú:szimeringhiba. Gyakori kapcsolás. Katalógus adat, hogy óránként hány indítás engedélyezett. Ha hatszor indítják -percnél gyakrabban a szivattyút, hetedszerre Gyakranindul üzenettel letiltja. Gyanú: vezérlési hiba. Fáziskimaradás a hálózaton. Ha a hálózaton hiányzik egy fázisfeszültség, a C panelon lévő műcsillagpont felfedezi és Külső vill.zavar üzenettel letiltja a szivattyút. Ha a hálózati fázishiány megszűnik, magától újraindul. vezérlőmodul beüzemelése: beüzemeléshez minimum villanyszerelő szakképesítés szükséges. Tárgyi eszközök: kéziszerszámok és lakatfogó (ampermérő).. laphelyzet: Szekrény főkapcsoló Ki, vezérlés tápfeszültsége Ki, szivattyú üzemmód-kapcsolók Ki. Utolsó ellenőrzés: huzalozás rendben, csavarok meghúzva, idegen tárgy, vezetékvég nincs a szekrényben. Érintésvédelem, zárlatvédelem rendben? Ha a feltételek rendben vannak, Főkapcsoló Be, vezérlés tápfeszültség Be, üzemmódkapcsolók Ki. 2. Ismerkedés a menüvel: Bekapcsolást követően mindig a Nyitólap jelenik meg. Le gomb nyomásra, megjelenik az Szivattyú.0.00 ablak, ismételt Le gomb nyomással a többi főmenü ablakok. Fel gomb nyomással fordított a sorrend. Keresse meg újra az Szivattyú.0.00 ablakot és nyomjon álaszt gombot. Most belépett az szivattyú..00 almenübe. Le -Fel gombokkal mozogjon ebben az almenüben. Álljon az szerviz.2.00 ablakra és nyomjon álaszt gombot. Most belépett Szerviz.2.0 ablakba. Később itt lehet elkezdeni az szivattyú beszabályozását. Eddig a álaszt gombokkal előre haladt a részletek irányába három szintet. issza > issza > issza gombnyomással a újra a Nyitólap ablakhoz jut. 5

6 . Motoráram mérés: Keresse meg újra az Szerviz.2.0 ablakot. Itt lehet ellenőrizni a motoráramokat és hitelesíteni a vezérlőmodul mpermérőjét. Kapcsolja Be az.szivattyút, lakatfogóval ellenőrizze a motoráramokat. Ha az adattáblán szereplő értéknél nagyobb, vagy aszimmetrikus áramokat mér, függessze fel a beüzemelést, keresse meg a hiba okát. Ha rendben vannak a motoráramok, ellenőrizze a modul árammérőjét. Ha a védőmodul más értéket ad mint a lakatfogó, nyomjon álaszt gombot. z alsó sorban látható a processzor nyers mérési eredménye, közti érték a jó. Ha kívül van, méréshatárt kell váltani ( C panelen a 7.áthidalókkal). Ha a nyers áram közé esik,a Le Fel gombokkal a lakatfogóhoz lehet igazítani a modul mpermérőjét. Ha a modul és a lakatfogó ampermérője egyezik, nyomjon álaszt gombot. 4. Referenciaáram másolása: ( Iref copy xxx ) Ez a funkció arra használható, hogy a bekapcsolt, jól dolgozó motor áramát lemásolja. jövőben az lesz a referencia (00%). z áram másolásos módszer csak akkor használható, ha nem üres az akna, van áramellátás és van hova tenni a kiemelt szennyvizet. Lépjen az szerviz.2.02 ablakba. Második sorban Iref x.x, a harmadikban Iref copy xxx látható. Ezek az értékek vannak a memóriában, ezekre kell rámásolni a jelenlegi motoráramot. Nyomjon álaszt gombot. z alsó sorban megjelenik a motor jelenlegi nyers árama. Ezt a nyers áramot álaszt gombbal rámásolhatja a memóriában eddig tárolt értékre, mostantól a jelenlegi motoráram lesz a referencia (00%). 5. Referenciaáram átírása: ( Iref átír xxx ) Ez a funkció akkor használható, ha ismeri a beírni kívánt adatot és azon szeretne változtatni. Szabad módosítani álló és működő szivattyúval is, de de mindenképp ajánlatos ellenőrizni a változtatás hatását. Lépjen az szerviz.2.0 ablakba. Második sorban Iref x.x, a harmadikban Iref átír xxx látható. Ezek az értékek vannak a memóriában. Ha változtatni szeretne, nyomjon álaszt gombot. z alsó sorban a módosításra váró érték van, amit Le-Fel gombokkal változtatni lehet. Ha beállította a kívánt értéket, álaszt gombbal felülírhatja az eddigit. Mostantól ez lesz a referencia (00%). 6. Túláramvédelem: Ez a funkció alkalmas arra, hogy beállítsa a motoráram felső határértékét. Lépjen a édelem..4.2 ablakba. Második sorban Inévl xx.x, a harmadikban Inévl xxx üzenetet lát. z x-ek helyére a processzor már beírta az előző pontban beállított referenciaáram,2-szeresét, ami remélhetőleg megfelel a túláramvédelem határértékének. z itt látható áram nem lehet nagyobb az adattáblán jelzett áramnál. áltoztatni lehet álaszt > LeFel gombbal. Ha beállította a kívánt értéket, nyomjon megint álaszt gombot. Egy másodperces MentReset üzenettel jelzi, hogy elmentette a beállított értéket. jövőben ez lesz a megengedett legnagyobb motoráram. 7. z.szivattyú árambeállítása befejeződött: Térjen vissza a nyitólapra issza > issza > issza gombnyomásokkal. második és harmadik sorokban a szivattyúk jellemzőit, a negyedikben a vízszintet látja. negyedik sor végén az utolsó négy karakter az úszókapcsolók állapotát jelzi szivattyú árambeállítása megegyezik az elsőével. 6

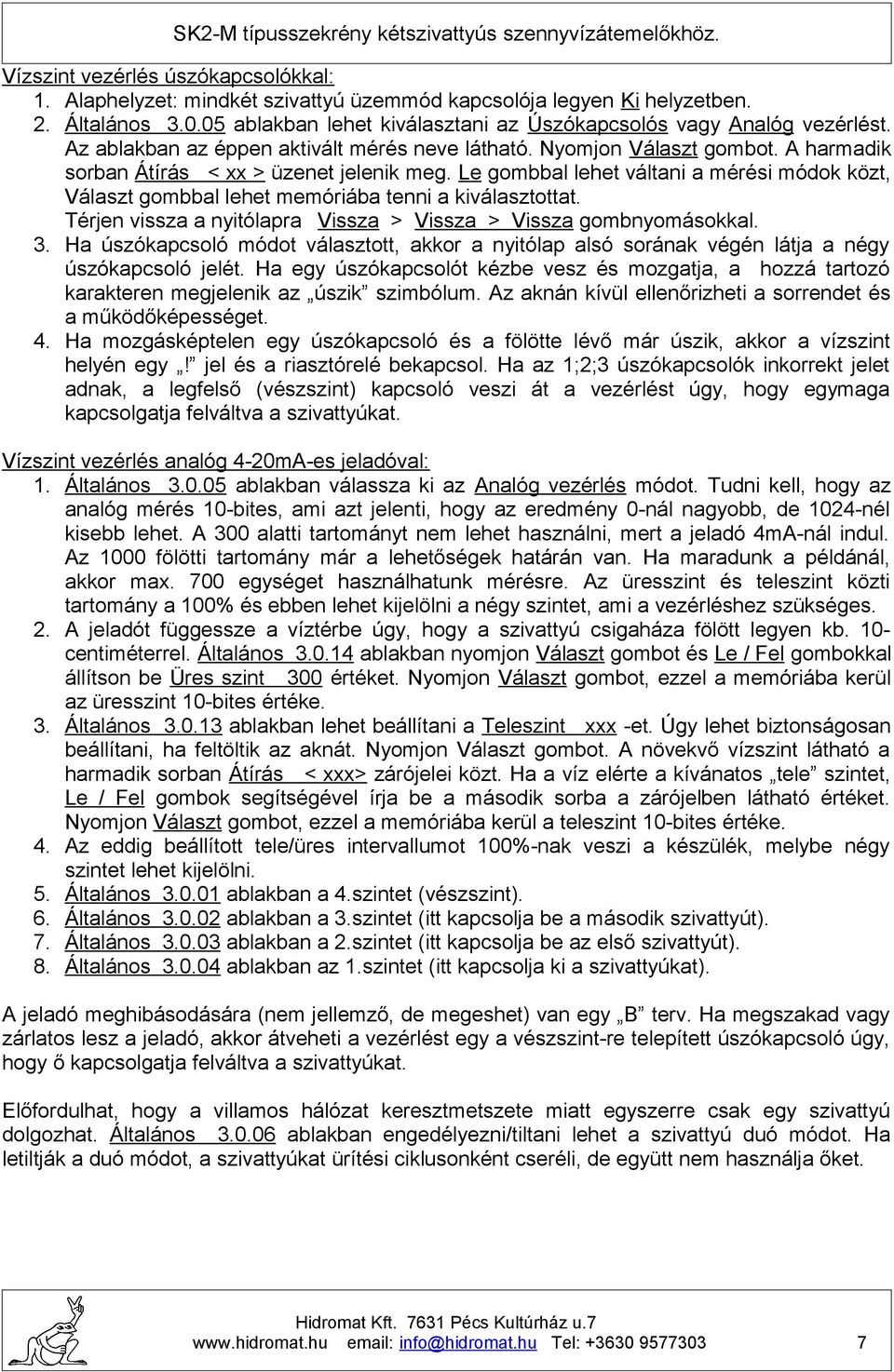

7 ízszint vezérlés úszókapcsolókkal:. laphelyzet: mindkét szivattyú üzemmód kapcsolója legyen Ki helyzetben. 2. Általános.0.05 ablakban lehet kiválasztani az Úszókapcsolós vagy nalóg vezérlést. z ablakban az éppen aktivált mérés neve látható. Nyomjon álaszt gombot. harmadik sorban Átírás < xx > üzenet jelenik meg. Le gombbal lehet váltani a mérési módok közt, álaszt gombbal lehet memóriába tenni a kiválasztottat. Térjen vissza a nyitólapra issza > issza > issza gombnyomásokkal.. Ha úszókapcsoló módot választott, akkor a nyitólap alsó sorának végén látja a négy úszókapcsoló jelét. Ha egy úszókapcsolót kézbe vesz és mozgatja, a hozzá tartozó karakteren megjelenik az úszik szimbólum. z aknán kívül ellenőrizheti a sorrendet és a működőképességet. 4. Ha mozgásképtelen egy úszókapcsoló és a fölötte lévő már úszik, akkor a vízszint helyén egy! jel és a riasztórelé bekapcsol. Ha az ;2; úszókapcsolók inkorrekt jelet adnak, a legfelső (vészszint) kapcsoló veszi át a vezérlést úgy, hogy egymaga kapcsolgatja felváltva a szivattyúkat. ízszint vezérlés analóg 4-20m-es jeladóval:. Általános.0.05 ablakban válassza ki az nalóg vezérlés módot. Tudni kell, hogy az analóg mérés 0-bites, ami azt jelenti, hogy az eredmény 0-nál nagyobb, de 024-nél kisebb lehet. 00 alatti tartományt nem lehet használni, mert a jeladó 4m-nál indul. z 000 fölötti tartomány már a lehetőségek határán van. Ha maradunk a példánál, akkor max. 700 egységet használhatunk mérésre. z üresszint és teleszint közti tartomány a 00% és ebben lehet kijelölni a négy szintet, ami a vezérléshez szükséges. 2. jeladót függessze a víztérbe úgy, hogy a szivattyú csigaháza fölött legyen kb. 0centiméterrel. Általános.0.4 ablakban nyomjon álaszt gombot és Le Fel gombokkal állítson be Üres szint 00 értéket. Nyomjon álaszt gombot, ezzel a memóriába kerül az üresszint 0-bites értéke.. Általános.0. ablakban lehet beállítani a Teleszint xxx -et. Úgy lehet biztonságosan beállítani, ha feltöltik az aknát. Nyomjon álaszt gombot. növekvő vízszint látható a harmadik sorban Átírás < xxx> zárójelei közt. Ha a víz elérte a kívánatos tele szintet, Le Fel gombok segítségével írja be a második sorba a zárójelben látható értéket. Nyomjon álaszt gombot, ezzel a memóriába kerül a teleszint 0-bites értéke. 4. z eddig beállított teleüres intervallumot 00%-nak veszi a készülék, melybe négy szintet lehet kijelölni. 5. Általános.0.0 ablakban a 4.szintet (vészszint). 6. Általános.0.02 ablakban a.szintet (itt kapcsolja be a második szivattyút). 7. Általános.0.0 ablakban a 2.szintet (itt kapcsolja be az első szivattyút). 8. Általános.0.04 ablakban az.szintet (itt kapcsolja ki a szivattyúkat). jeladó meghibásodására (nem jellemző, de megeshet) van egy B terv. Ha megszakad vagy zárlatos lesz a jeladó, akkor átveheti a vezérlést egy a vészszint-re telepített úszókapcsoló úgy, hogy ő kapcsolgatja felváltva a szivattyúkat. Előfordulhat, hogy a villamos hálózat keresztmetszete miatt egyszerre csak egy szivattyú dolgozhat. Általános.0.06 ablakban engedélyeznitiltani lehet a szivattyú duó módot. Ha letiltják a duó módot, a szivattyúkat ürítési ciklusonként cseréli, de együtt nem használja őket. 7

8 Eseménynapló: Napló ablakban a valós idő látható Év;hónap;nap;óra;perc;másodperc bontásban Napló ablakban 256 eseményt lehet meghívni álaszt gombbal, a hozzájuk tartozó időponttal. Le gombbal lehet időben visszafele lépni, -2 esemény; - esemény; -4 esemény stb. Ha kérdése van, vagy segítségre van szüksége, hívja a fedélen lévő telefonszámot. 8

9 Minőségi bizonyítvány: Igazoljuk, hogy jelen termékünk megfelel a gyártmányismertetőben szereplő adatoknak, valamint az érvényben lévő szabványszerűségi és biztonságtechnikai követelményeknek. Gyártási szám: Turóczi Endre Garancia: Ha rendeltetésének megfelelően használták, jelen termékünkre garanciát vállalunk az üzembe helyezéstől számított 2 évig. termék előlapján látható telefonszámon ingyenes non-stop műszaki ügyelet van. Garancia érvényesítésének módja: üzemeltető villamos szakembere a megadott mobil telefonszámon felhívja gyártót. megbeszélik a hibajelenséget (megeshet, hogy nem hibás a készülék). üzemeltető közreműködik a hibaelhárításban, például adatmódosítás, tartalék modul csere. üzemeltető a meghibásodott készüléket gyártó telephelyére juttatja. gyártó a megjavított készüléket postán visszaküldi. ha a javítás nem lehetséges, újat küld helyette. Garancia mértéke: Gyártó kizárólag a meghibásodott termék működőképességét állítja helyre (fent részletezett módon), az üzemzavarhoz köthető egyéb költségek-károk térítését nem vállalja. Üzemeltető térítésmentesen közreműködik (fent részletezett módon) a hibaelhárításban. Turóczi Endre Pécs

10 Üzembe helyezési jegyzőkönyv. z üzembe helyezés tényét és körülményeit e lap kitöltéséve kell dokumentálni. Forgalmazó e lap másolatát kéri a garanciális igény bejelentésekor, ebből tájékozódik a beüzemelés körülményeiről. garancia feltétele a megfelelően kitöltött üzembe helyezési jegyzőkönyv.. Helyszín (postacím) :... Üzemeltető (cég neve):... Ügyintéző (név telefonszám): Szivattyú motor adattábla: Gyártási szám: Teljesítmény:. N-U: Motoráram: U: mper N-: N-W: : W: 2. Szivattyú motor adattábla: Teljesítmény: kw Feszültség: olt Áramerősség: mper 2. Szivattyú járó motornál kimenő feszültség 6;7;8 sorkapcsokon: (x20?) N-U: Motoráram: U: 6. Áramerősség: Gyártási szám: 5. olt. Szivattyú járó motornál kimenő feszültség 9;0; sorkapcsokon: (x20?) 4. kw Feszültség: N-: N-W: : W: Érintésvédelmi vizsgálat minősítése: nem volt vizsgálat megfelelő 7. Tulajdonost képviselő villamos szakember nyilatkozata: illanyszerelésre jogosító szakképesítéssel rendelkezem. berendezést tudom kezelni, a beüzemelés sikerült. 8. Üzemeltető (tulajdonos) nyilatkozata: garanciális feltételeket elfogadom, a berendezés fél-évenkénti átvizsgálásáról gondoskodom! Dátum: 0 nem megfelelő

11 Nulla édõ ízszint távadó 2.szivattyú.szivattyú Riasztás (20) Fázis Nulla édõ U fázis fázis W fázis édõ Olajszonda Termisztor Termisztor 2 U fázis fázis W fázis édõ Olajszonda Termisztor Termisztor 2.úszókapcsoló 2.úszókapcsoló.úszókapcsoló 4.úszókapcsoló 4-20 m szintmérõ édõ L fázis 2 L2 fázis Betáp L fázis Sorkapocstékép: Betáp kábel legalább 5x4mm2 réz. nulla és a védővezetőt a hálózati végponton kell szétválasztani. földelőkábelt kösse a fém tartószerkezetre, földelőre, földelőhálóra. és 2 szivattyúk olajszonda és termisztor sorkapcsait hagyja üresen, ha nincs kivezetve. Szintmérés úszókapcsolókkal, vagy talpnyomásmérővel. Hagyja üresen a nem használt szintjelzők helyét.
