1 Solution Partner PLM CAD CAM CAE Hogyan válasszunk CAD/CAM rendszert?

2 500+ ipari felhasználó PLM integrált CAD/CAM/PLM por olió NX CAD NX CAM NX CAE NX Tool Design Teamcenter cpdm 18 év mérnöki szo verismeret ISO tanfolyamok, ügyféltámogatás NX csapat: Kovács Zsolt, Horváth László, Fehér Tamás, Huss Dániel, Szepesi A la A graphit K. közel két év zede van jelen a hazai CAD/CAM/PLM piacon. A kiválaszto megoldás sikeres bevezetésére garancia a Magyarországon több mint 500 ipari ügyfélnél napi használatban működő, graphit által forgalmazo gépésze tervezőrendszer. Az implementáció kiterjed a kiválaszto rendszer üzembe helyezésére, bevezetésére, testreszabására és betanítására. Mérnöki csapatunk több év zedes szakmai tapasztala al segí és támogatja a bevezetéseket.

A kiválaszto megoldás sikeres bevezetésére garancia a Magyarországon több mint 500 ipari ügyfélnél napi használatban működő, graphit által forgalmazo gépésze tervezőrendszer.

3 Digitális termékfejlesztési és gyártási megoldások CAD tervezés CAM megmunkálás CAD/TOOL szerszámtervezés (Mold & Die) CAD/CAM integrált gyártási megoldások Autóipar beszállítói megoldások CAD/CAE analízis NX A Siemens integrált megoldást nyújtó tervező rendszere az NX, amellyel egy rendszeren belül lehet a tervezést, megmunkálást, analízist és 2D-s rajzokat elkészíteni, így bármely változtatás esetén a már elkészült modellek, szerszám pályák, szimulációk automa kusan frissülnek.

nyújtó tervező rendszere az NX, amellyel egy rendszeren belül lehet a tervezést, megmunkálást, analízist és 2D-s

4 CAD megoldások tervezési hatékonyság kézzelfogható növelése A Szinkronmodellezési technológia az első nem modelltörténethez kötö, alaksajátosság alapú modellezési technológia, amely akár 100-szor gyorsabb tervezést tesz lehetővé az eddig alkalmazo CAD technikákhoz képest, valamint három fő területen jelent komoly versenyelőnyt: a terméktervezők számára olyan eszközöket tartalmaz, amelyek amelle, hogy felgyorsítják a tervezést, a 3D tervmódosításokhoz szükséges időt drámai módon lecsökken k, emelle jelentős produk vitás növekedést jelent olyan területeken is, ahol egy meglévő modell kisebb-nagyobb módosítására van szükség a további munkához (pl.: szerszámtervezés, öntvények előkészítése, megmunkáláshoz előkészítés stb.), és a különböző CAD rendszerekből származó adatok felhasználhatóságának és szerkeszthetőségének megkönnyítése. Főbb funkciók: Test és felület modellezés Szinkron modellezési technológia Szerelés tervezés Formatervezés Lemezalkatrész tervezés 2D-s rajzkészítés Szabványos interfészek Az NX CAD szo vercsomagjai lehetőséget biztosítanak a testés felületmodellek létre hozására, módosítására, összeállítások kezelésére és 2D-s rajzok elkészítésére.

amelle, hogy felgyorsítják a tervezést, a 3D tervmódosításokhoz szükséges időt drámai módon lecsökken k, emelle jelentős produk vitás növekedést jelent olyan területeken is, ahol egy meglévő modell

5 CAM megoldások önálló megmunkálási szo vercsomagok Főbb műveletek: 2,5-3 tengelyes marás Esztergálás 4-5 tengelyes marás Szerszámgép szimuláció Huzalszikra Fúrás Gyártási dokumentációk Elektróda tervezés Mérőgépek Addi v megmunkálás Posztprocesszorok: Szerszámgépek: DMG Mori, Mazak, Makino, Chiron, Hermle, Okuma, AgieCharmilles, Doosan, Hurco, Haas Vezérlések: Sinumerik, Heidenhain, Fanuc, Mazak, Okuma, Haas, Agie, Matsura, MillPlus Az NX megmunkáló csomagjai nem csak integráltan, hanem önálló CAM szo verként is megállják a helyüket, tökéletes megoldás minden középés felsőkategóriás CAD rendszer kiegészítéseként is. Minden NX CAM szo vercsomag tartalmazza a Szinkronmodellezési technológiát, így minden importált geometrián lehet módosításokat végezni, nem szükséges a CAD licensz.

Mazak, Okuma, Haas, Agie, Matsura, MillPlus Az NX megmunkáló csomagjai nem csak integráltan, hanem önálló CAM szo verként is megállják a helyüket, tökéletes megoldás minden középés felsőkategóriás

6 CAD/CAM megoldások integrált tervezési és gyártási környezet egy rendszeren belül Az NX Mach Series megmunkálási megoldásai minden olyan eszközt tartalmaznak, amelyre szüksége lehet az NC szerszámpályák létrehozásakor, finomításakor, illetve op malizálásakor, továbbá naprakész megoldást nyújtanak a prog resszív és fröccsöntő szerszámok gyártása során. A master modell technológiának köszön hetően a munka darab változása esetén a szer számpályák is automa kusan frissülnek. Teljeskörű NC programozás, szerszámpálya készítés, ellenőrzés, szimuláció és posztprocesszálás, illetve hatékonyság növelő funkciók.

nyújtanak a prog resszív és fröccsöntő szerszámok gyártása során.

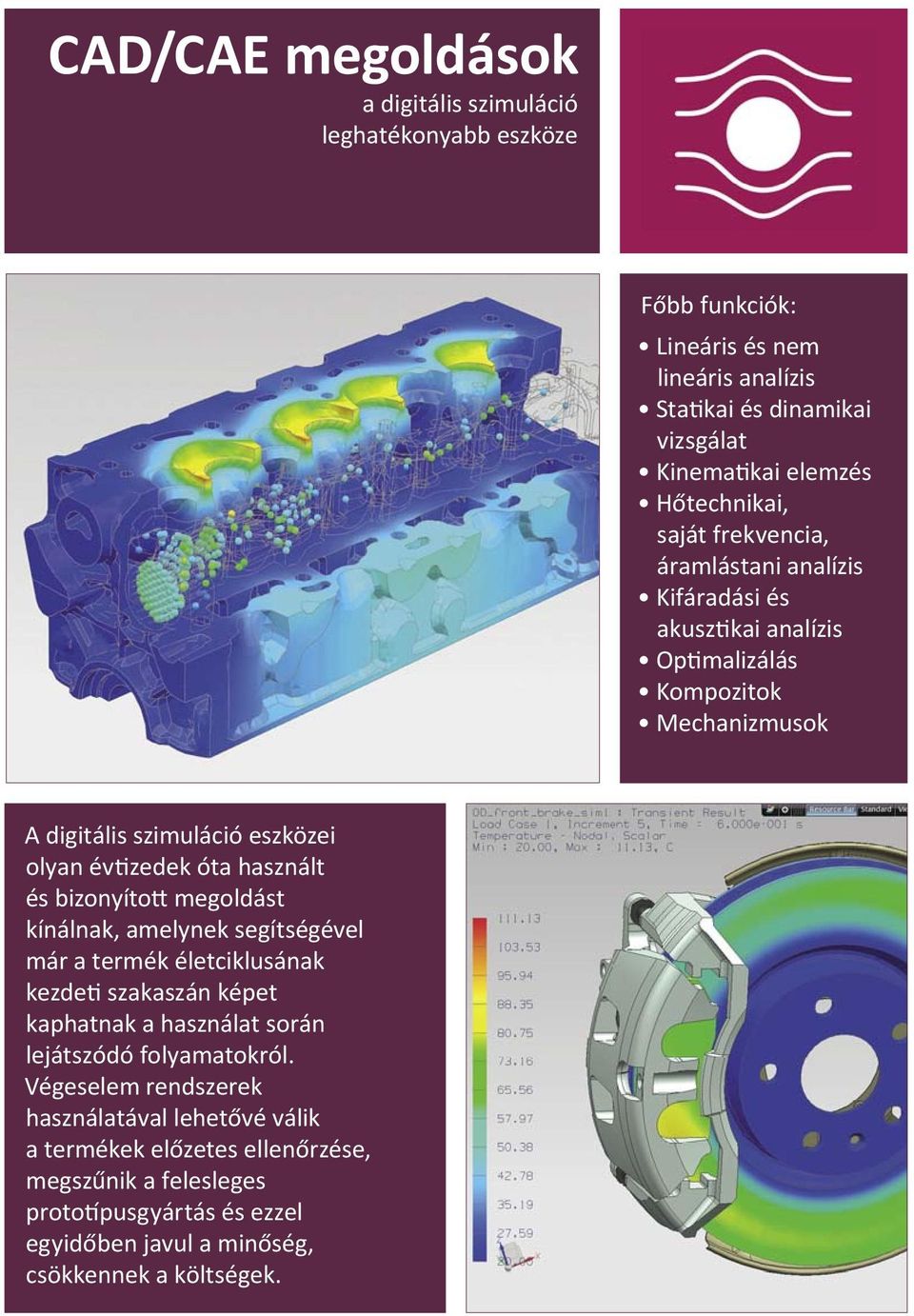

7 CAD/CAE megoldások a digitális szimuláció leghatékonyabb eszköze Főbb funkciók: Lineáris és nem lineáris analízis Sta kai és dinamikai vizsgálat Kinema kai elemzés Hőtechnikai, saját frekvencia, áramlástani analízis Kifáradási és akusz kai analízis Op malizálás Kompozitok Mechanizmusok A digitális szimuláció eszközei olyan év zedek óta használt és bizonyíto megoldást kínálnak, amelynek segítségével már a termék életciklusának kezde szakaszán képet kaphatnak a használat során lejátszódó folyamatokról. Végeselem rendszerek használatával lehetővé válik a termékek előzetes ellenőrzése, megszűnik a felesleges proto pusgyártás és ezzel egyidőben javul a minőség, csökkennek a költségek.

óta használt és bizonyíto megoldást kínálnak, amelynek segítségével már a termék életciklusának kezde szakaszán képet kaphatnak a használat során lejátszódó folyamatokról.

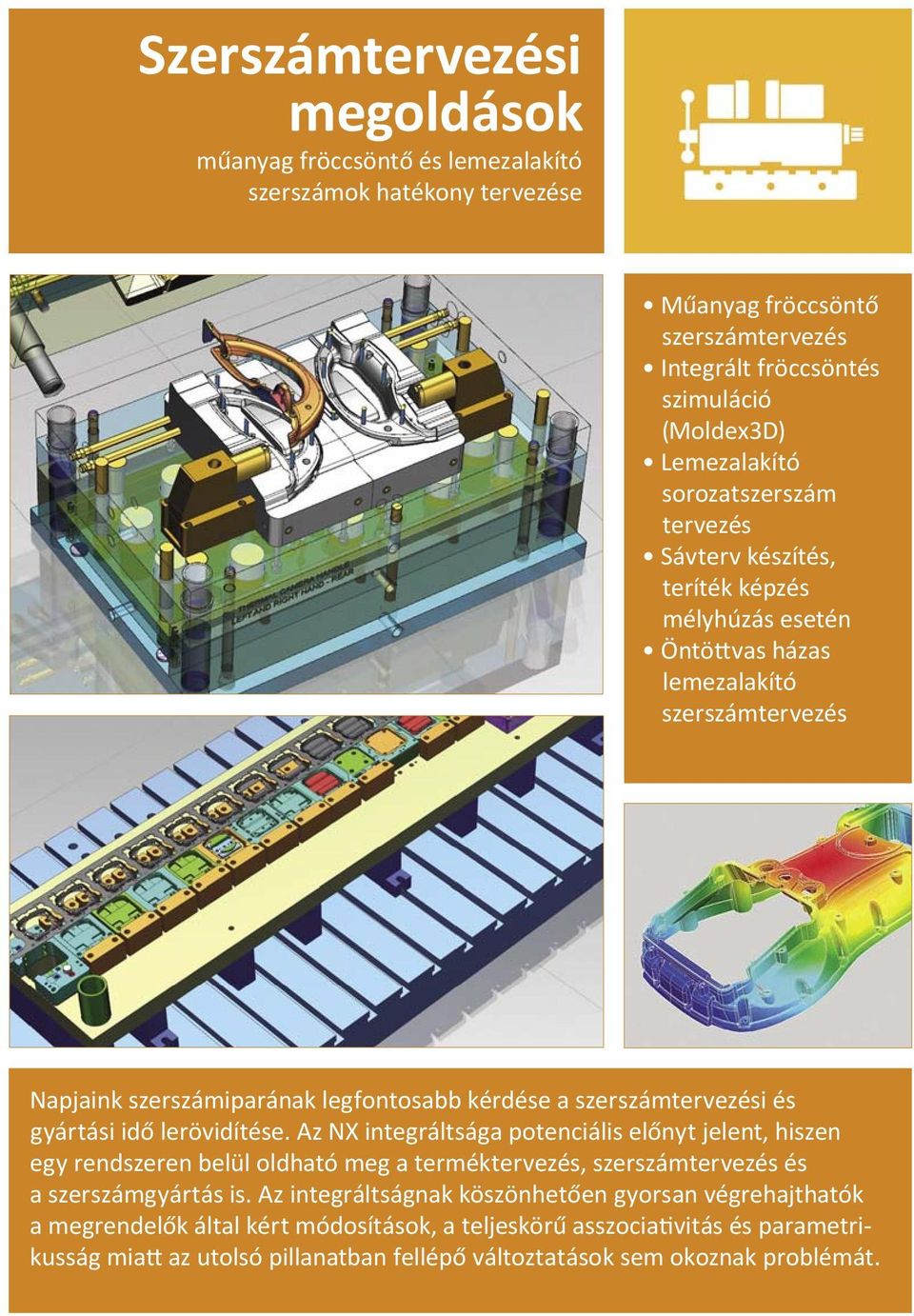

8 Szerszámtervezési megoldások műanyag fröccsöntő és lemezalakító szerszámok hatékony tervezése Műanyag fröccsöntő szerszámtervezés Integrált fröccsöntés szimuláció (Moldex3D) Lemezalakító sorozatszerszám tervezés Sávterv készítés, teríték képzés mélyhúzás esetén Öntö vas házas lemezalakító szerszámtervezés Napjaink szerszámiparának legfontosabb kérdése a szerszámtervezési és gyártási idő lerövidítése. Az NX integráltsága potenciális előnyt jelent, hiszen egy rendszeren belül oldható meg a terméktervezés, szerszámtervezés és a szerszámgyártás is. Az integráltságnak köszönhetően gyorsan végrehajthatók a megrendelők által kért módosítások, a teljeskörű asszocia vitás és parametrikusság mia az utolsó pillanatban fellépő változtatások sem okoznak problémát.

gyártási idő lerövidítése. Az NX integráltsága potenciális előnyt jelent, hiszen egy rendszeren belül oldható meg a terméktervezés, szerszámtervezés és a szerszámgyártás is.

9 Autóipari beszállítói megoldások Daimler, Suzuki, GM/Opel, Fiat beszállítóknak Autóipari szo vercsomagok különböző funkcionalitással Egyedi szo vercsomagok (Daimler, GM/Opel) beszállítóknak Bevezetés, támogatás, tanfolyamok, konzultációk, testreszabások A Siemens piacvezető CAD/CAM/PLM technológiáit az autóipari gyártók és beszállítók egyaránt alkalmazzák a járművek kollabora v fejlesztésének, valamint gyártásának tervezésére, forma és szerszámtervezésre.

konzultációk, testreszabások A Siemens piacvezető CAD/CAM/PLM technológiáit az autóipari gyártók és beszállítók

10 Szo vercsomagok CAD CAM CAD/ CAE Funkcionalitás Tool CAE CAM CAD CAD Mach1 CAD Mach2 CAD Mach3 CAM 3 milling CAM 5 milling CAD/CAE Testmodellezés Szinkronmodellezési technológia Felületmodellezés Formatervezés, pon elhő kezelés Szerelés tervezés 2D-s rajzkészítés Lemezalkatrész tervezés Mérnöki adatkezelés (cpdm) Szabványos interfészek (STP, IGS, ) Csőtervezés CAM alapok 2,5 tengelyes marás 3 tengelyes marás 4-5 tengelyes marás Szerszámgép szimuláció Esztergálás Huzalszikra Gyártásközi mérés Alakelem alapú megmunkálás Turbinalapát marás Posztprocesszálás Gyártási dokumentáció készítés Terhelés és vibráció analízis Haladó végeselem analízis Szerszámtervezés műanyagalakító Szerszámtervezés - lemezalakító Add-On haladó funkcionalitás elérhető kiegészítő modulként is

alapok 2,5 tengelyes marás 3 tengelyes marás 4-5 tengelyes marás Szerszámgép szimuláció Esztergálás Huzalszikra Gyártásközi mérés Alakelem alapú megmunkálás Turbinalapát marás Posztprocesszálás

11 CAD/CAM Autóipari/Daimler beszállítóknak CAD/Tool Add- On CAD/CAM Turning CAD/CAM 2,5 milling CAD/CAM 3 milling CAD/CAM 5 milling CAD/CAM Total Machining AS/DS Entry AS/DS Engineering AS/DS Advanced Engineering CAD/Mold Design CAD/Die Design

CAD/CAM 5 milling CAD/CAM Total Machining AS/DS Entry AS/DS

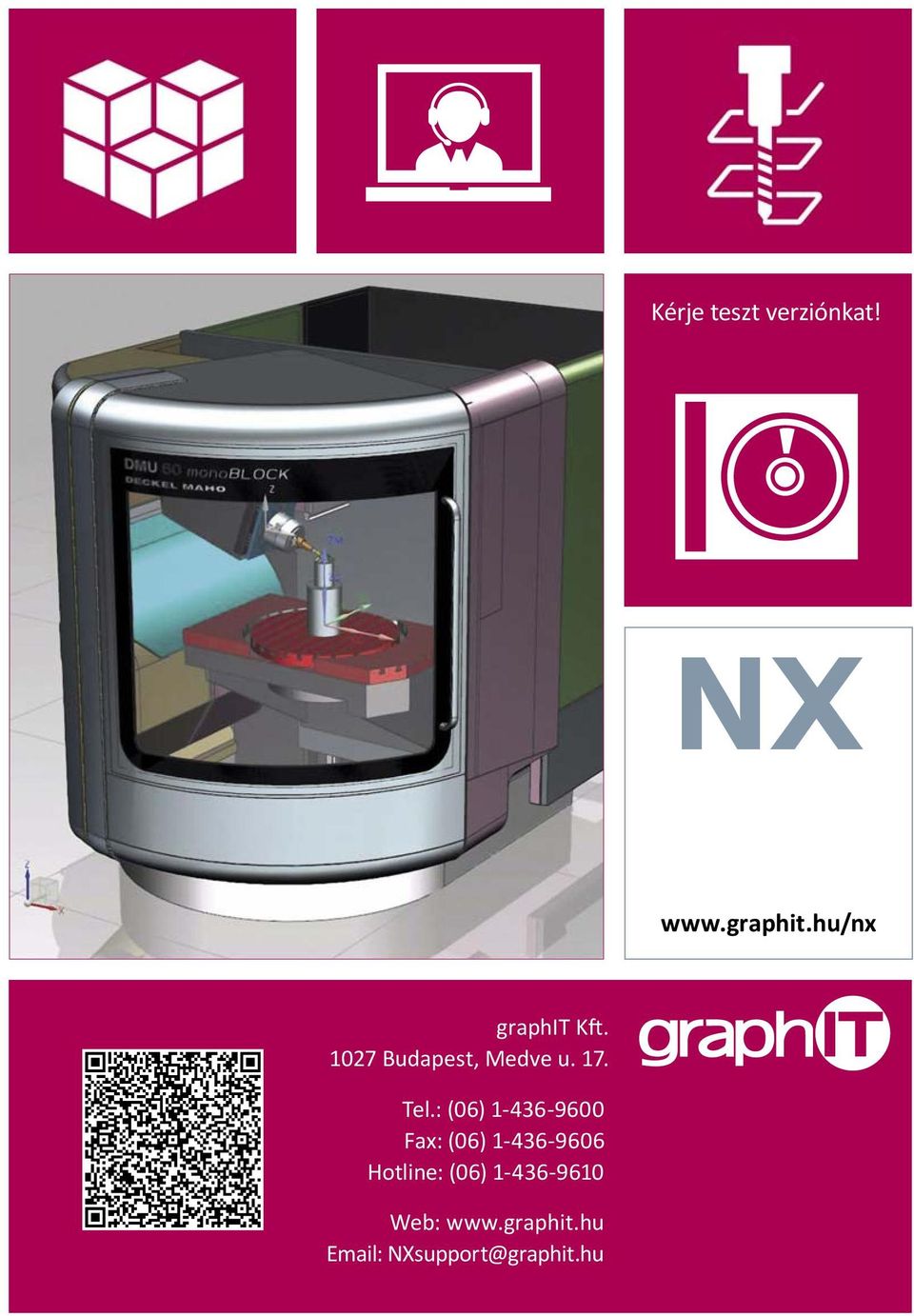

12 Kérje teszt verziónkat! NX graphit K Budapest, Medve u. 17. Tel.: (06) Fax: (06) Hotline: (06) Web:

: (06) 1-436-9600 Fax: (06) 1-436-9606 Hotline:
