Használati Utasítás A KEZELŐEGYSÉG JELZÉSEINEK ÉRTELMEZÉSE (Azonosító modul billentyűzettel és szegmensekkel)

Átírás

1 Használati Utasítás A KEZELŐEGYSÉG JELZÉSEINEK ÉRTELMEZÉSE (Azonosító modul billentyűzettel és szegmensekkel) A kényelmes vezérlés és a rendszer jelzéseinek könnyebb áttekinthetősége céljából a JA-100 rendszer különböző azonosító modulokat tartalmaz. A rendszer vezérlése (élesítés, hatástalanítás és más funkciók) gombnyomásra végrehajthatók a szegmensek használatával. Ezen felül a szegmensek nyomógombjai háttérvilágítással is rendelkeznek, melyeknek színe egyértelműen azonosítja a vezérelt funkció üzemállapotát. A vezérlő szegmensek segítségével egyszerű módon kapcsolható be például a légkondicionáló vagy a szellőztető rendszer, a garázskapu, vagy bármely más, elektronikusan vezérelhető berendezés. A szegmensek száma a felhasználó igényeitől függően tetszőlegesen változhat. Folyamatos zöld HATÁSTALANÍTÁS / KI Villogó zöld BELÉPÉSI KÉSLELTETÉS Villogó piros RIASZTÁS Folyamatos zöld MINDEN RENDBEN Villogó zöld VEZÉRLÉS Folyamatos narancs HIBA ÉLESÍTÉS HÁZ Villogó piros RIASZTÁS / RIASZTÁSI MEMÓRIA Folyamatos narancs RÉSZLEGES ÉLESÍTÉS Azonosító modul KÁRTYA OLVASÓ / KEZELŐEGYSÉG REDŐNYÖK Folyamatos piros ÉLESÍTÉS / BE Kártya olvasó Kezelőegység olvasóval Kezelőegység LCD kijelzővel és olvasóval Amikor a rendszert a vezérlő szegmensek nyomógombjaival vezérli, a szegmens gombjának megnyomása után mindig azonosítania kell magát a rendszer számára. Ezt megteheti kódjának beütésével a kezelőegység billentyűzetén, vagy RFID azonosító kártyájának/címkéjének leolvastatásával az olvasó egységen. Ha magasabb biztonsági fokozatra van szükség, a rendszer beállítható úgy is, hogy a kártya leolvasását mindig követnie kell a kód beütésének. Más részről viszont otthoni használat esetén előírható, hogy a szegmensek gombjának megnyomása elégséges legyen a parancs végrehajtásához. Ez például hasznos funkció lehet, ha a kertkaput vagy a redőnyöket a kezelőegységről kívánjuk vezérelni. A szegmensek használatának másik nagy előnye, hogy egyidejűleg több utasítás is kiadható. Például magát a ház védelmi rendszerét egy adott szegmenssel, a kertben elhelyezett érzékelőket egy másik szegmenssel élesítheti, miközben egy harmadik szegmens nyomógombjának megnyomásával a garázsban elhelyezett érzékelőket hatástalanítja. Mindezen parancsok kiadást egyetlen azonosítási eljárással (kódjának beütésével, vagy kártyájának/címkéjének leolvastatásával) hitelesítheti. 1

2 A kezelőegységen beütött parancskód hossza 7 karakter. Ebbe beleértendő a parancs kiadását megelőző 1-3 karakterből álló előtag (prefix), melyet egy elválasztó csillag és az Ön 4 számjegyű azonosítója követ, például ilyen formátumban: 123*1234 vagy 1*1234. A parancssor olyan épületekben, ahol a rendszert csak kevés felhasználó használja, az előtag nélkül is használható. Ilyen esetben csak a 4 számjegyű azonosító kód megadása szükséges. A RENDSZER ÉLESÍTÉSE Élesíteni akarom a rendszert: Megnyomom az élesíteni kívánt terület szegmensének jobb oldali nyomógombját, ami ekkor villogni kezd... Leolvastatom a kártyámat (vagy címkémet), vagy beütöm a kódomat a billentyűzeten... A kezelőegység sípoló hanggal jelzi a kilépési késleltetést. Amikor a jelzés elhallgat, a terület beélesedik. A RENDSZER HATÁSTALANÍTÁSA Hatástalanítani akarom a rendszert: Amikor az épületbe lépek, a belépési késleltetés elindul. Ezt folyamatos hangjelzés és a zöld visszajelző fény villogása is jelzi a kezelőn. Megnyomom a villogó zöld gombot... A kezelőegységen beütöm az azonosító kódomat, vagy leolvastatom a kártyámat, azonosító címkémet... 2 A szegmens zöld visszajelzője folyamatos fényre vált, jelezve, hogy a területet védő rendszer hatástalanítva van.

3 A RENDSZER RÉSZLEGES ÉLESÍTÉSE Ha a telepítő ezt engedélyezte, lehetőség van arra, hogy csak a rendszer egy (bizonyos kiválasztott érzékelők által védett) részét élesítse be. Ezzel a módszerrel lehetőség van például arra, hogy az ablak és ajtó nyitásérzékelők őrizzék a házat, miközben a beltérben elhelyezett mozgásérzékelők az Ön számára megengedik a szabad mozgást a házon belül. Részlegesen élesíteni akarom a rendszert: Megnyomom a szegmens nyomógombját, ami sárgán villogni kezd. A kezelőegységen beütöm az azonosító kódomat, vagy leolvastatom a kártyámat, azonosító címkémet. A kezelőegység visszajelző fénye folyamatos sárgára vált, jelezve, hogy a rendszer részlegesen élesítve van. Ha a rendszer teljes élesítésére van szükség (például elmegy otthonról) az első lépésben ne egyszer, hanem kétszer nyomja meg a gombot a szegmensen. Amikor a gombot először nyomja meg, a visszajelző fény sárgán villogni kezd, majd a második gombnyomásra pirosra vált. Miután a felhasználó azonosítása is megtörtént, a rendszer teljesen beélesedik. Amikor a riasztórendszer részlegesen be van élesítve, (a sárga visszajelző folyamatosan világít), teljes élesítésbe kapcsolható az élesítési eljárás megismétlésével. FOLYAMATBAN LEVŐ RIASZTÁSI JELZÉS LEÁLLÍTÁSA Előfordulhat, hogy elfelejti hatástalanítani a rendszert, így az riasztani kezd. A kezelőegység visszajelző fénye és az érintett védett területhez tartozó szegmens visszajelző fénye villogni kezd. A riasztási jelzést a rendszer 3

4 hatástalanításával lehet leállítani. A szegmens visszajelző fénye bekapcsolva marad, jelezve, hogy az adott területen riasztási jelzés volt (ezt hívjuk riasztási memóriának). Ha a rendszer az Ön távollétében riasztási állapotba került, amikor Ön a rendszert hatástalanítja, a szegmensek ugyanígy jelzik a korábbi riasztás tényét. Ha ez történne, körültekintően lépjen az épületbe, vagy (ha ezt a szolgáltatást egy Riasztás Fogadó Központtól megrendelte) várja meg, amíg a kivonuló szolgálat munkatársai intézkednek. A riasztási memória a rendszer következő élesítésekor törlődik, vagy a fentebb ismertetett eljárás megismétlésével törölhető. EGYÉB VEZÉRLÉSI LEHETŐSÉGEK távirányító, telefonkészülék, Internet. A távirányító használata A nyomógombok funkcióját a gombokon látható kis lakat ikonok mutatják. A zárt lakat a rendszer élesítését, a nyitott lakat a rendszer hatástalanítását jelenti. Ha mindkét gombot egyidejűleg nyomja le a rendszer pánik riasztást generál. A nyomógombok véletlen megnyomása ellen a billentyűzár (más néven gyerekzár) funkció aktiválásával védekezhet. A távirányítók használatáról bővebben a távirányítóhoz mellékelt Használati Utasításban olvashat. A hangmenü használata A riasztórendszer vezérlése megvalósítható a központ hangmenüjén keresztül is, mely számos funkció elérést teszi lehetővé. A hangmenübe lépve először tájékoztatást kap a rendszer aktuális üzemállapotáról. Ha a hangmenübe való belépés bármely bejövő telefonszám számára engedélyezett, a rendszer felszólítja azonosító kódjának megadására, melyet a telefonkészülék nyomógombjainak megnyomásával hajthat végre. Másik lehetőség, hogy bejövő hívásokat a rendszer csak az előzőleg erre feljogosított telefonszámokról fogad el, melyeket a telepítő korábban a rendszer memóriájában letárolt. Riasztás esetén a rendszer hangüzenetben tájékoztathatja Önt a riasztás tényéről. SMS vezérlő üzenetek és behívás. Az SMS parancsok segítségével különböző külső eszközöket (pl. fűtés, redőny stb.) vezérelhet, a szegmensek megnyomásával azonos hatást elérve. A vezérlő SMS formátuma: KÓD_PARANCS. A parancs mindig az adott szituációnak megfelelő utasítást tartalmazza, például a redőnyok esetében: REDONY LE. Lehetőség van arra is, hogy az SMS parancsnak ne kelljen tartalmaznia a felhasználó azonosító kódját. A vezérlési funkció megvalósítható továbbá egy arra jogosult telefonszámról történő telefonhívással is. Ha a telepítő a rendszert erre beprogramozta, akkor a regisztrált telefonszámról érkező hívás érzékelése esetén a központ a hívást bontja (más szóval nem kell fizetni érte), miközben az előre beállított parancsot automatikusan végrehajtja. Riasztás esetén a rendszer tájékoztató jellegű SMS üzeneteket küldhet a kijelölt felhasználóknak. Vezérlés az Interneten át. A riasztórendszer az Interneten át is vezérelhető az WEB Önkiszolgáló szolgáltatás használatával, melyet a honlapon keresztül érhet el. Hogy a honlap szolgáltatásait használatba vehesse, előzőleg a központot egyszeri regisztráció útján be kell jegyeznie az adatbázisba. Ha bármely kérdése van, vagy további információra volna szüksége, forduljon a rendszer telepítőjéhez vagy karbantartójához. 4

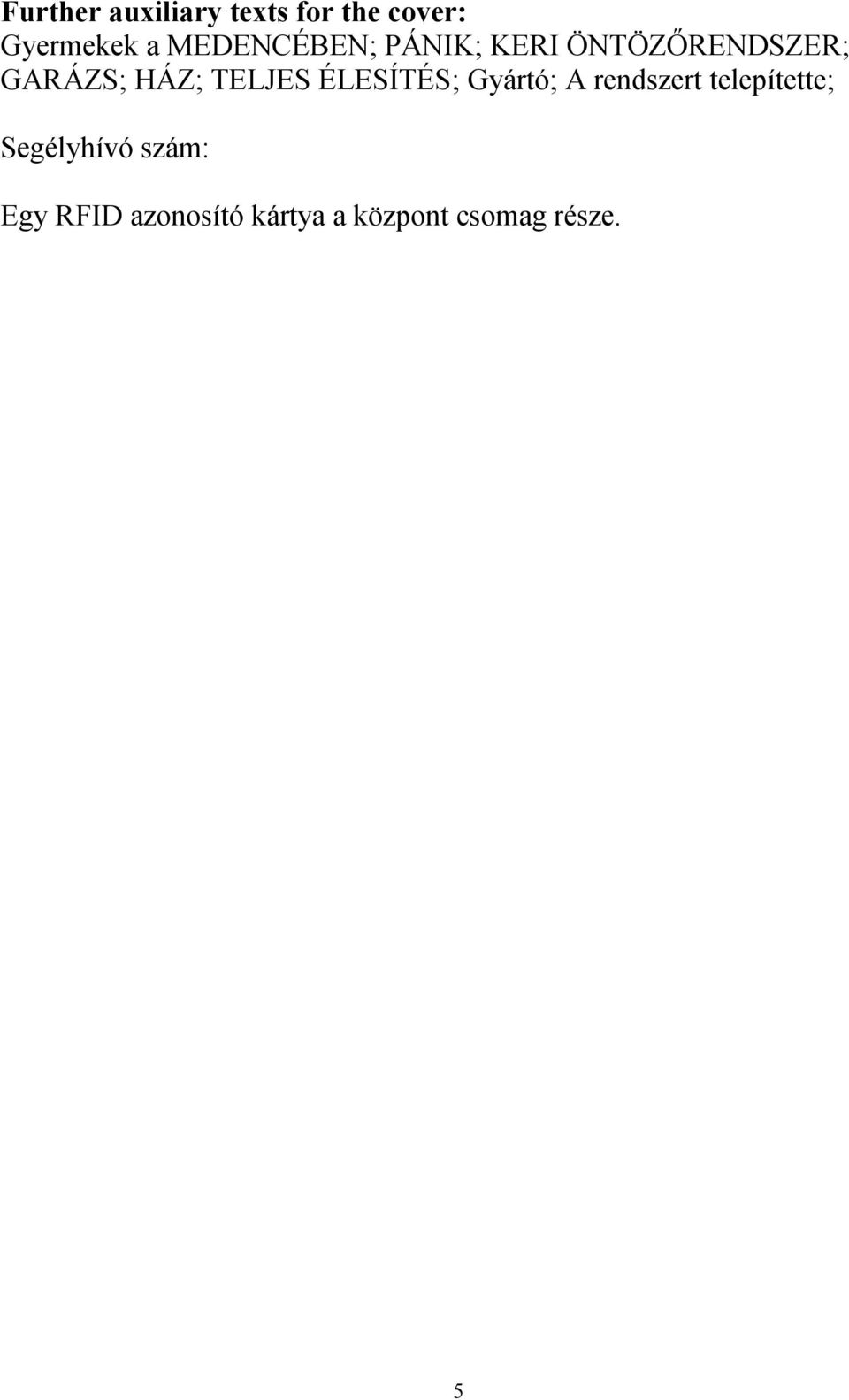

5 Further auxiliary texts for the cover: Gyermekek a MEDENCÉBEN; PÁNIK; KERI ÖNTÖZŐRENDSZER; ; HÁZ; ; Gyártó; A rendszert telepítette; Segélyhívó szám: Egy RFID azonosító kártya a központ csomag része. 5
