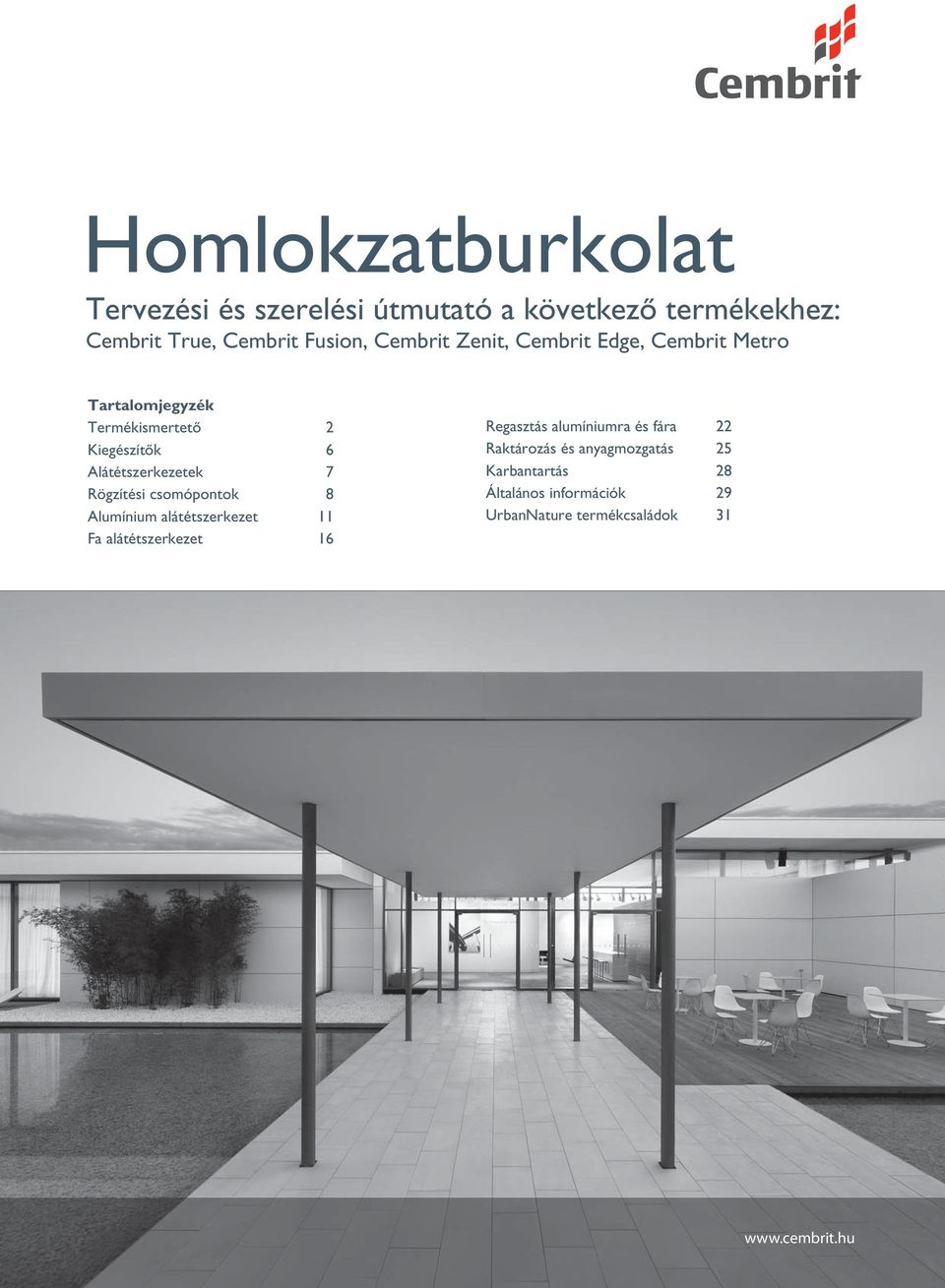

1 Homlokzatburkolat Tervezési és szerelési útmutató a következő termékekhez: Cembrit True, Cembrit Fusion, Cembrit Zenit, Cembrit Edge, Cembrit Metro Tartalomjegyzék Termékismertető 2 Kiegészítők 6 Alátétszerkezetek 7 Rögzítési csomópontok 8 Alumínium alátétszerkezet 11 Fa alátétszerkezet 16 Regasztás alumíniumra és fára 22 Raktározás és anyagmozgatás 25 Karbantartás 28 Általános információk 29 UrbanNature termékcsaládok 31

2 Termékismertető A Cembrit homlokzatburkoló lap egy természetes és a környezetet nem károsító nyersanyagokból előállított korszerű építőanyag. Az új technológiát a Cembrit cég fejlesztette ki, több mint 80 év szálcementgyártási tapasztalat birtokában. Széleskörű tapasztalatunk a biztosíték egy olyan hosszú élettartamú termékre, ami magába foglalja a szálcement összes előnyét. Minőség: A Cembrit termékek gyártása az ISO 9001:2000 minőségirányítási rendszer és az ISO 14001:2004 környezetközpontú irányítási rendszer előírásainak megfelelően zajlik A Cembrit termékek megfelelnek az Építési Termékek Irányelveiben (Construction Products Directive) rögzített intézkedéseknek (CPD 89/106/EU) A Cembrit termékek megfelelnek az EN 12467:2004 és az :2002 szabvány követelményeinek. Az átszellőztetett Cembrit szálcement burkolat minden homlokzat esetén alkalmazható. Termékeink jellemző tulajdonságai - úgy mint A1/A2 nem éghető termékek, nagyfokú ellenállás a szélsőséges időjárási viszonyoknak, jelentős zajvédelem, valamint nagy ütésállóság - teszik a Cembrit lapokat ideális homlokzatburkoló anyaggá. A Cembrit szálcement lapok főbb összetevői: cement, levegő, víz, ásványok, cellulózszál, kötőés adalék anyagok. Termékeink 4 színcsaládban érhetők el, melyek közül kettő (Edge, Metro) felületén színezett lapokat, míg a másik két színcsalád (True, Fusion) anyagában színezett lapokat jelent. Az egyes színcsaládokon belül is további különbségek láthatóak a felületi megjelenésben, az alábbiak szerint: A Cembrit Edge szürke tábláját egy félig áttetsző (lazúr bázisú) bevonattal látjuk el, ami lehetővé teszi, hogy szálcementre jellemző különleges karakterisztika, felhős megjelenés érvényesüljön. Cembrit Metro esetén a szürke tábla teljes fedő festékréteget kap, ami elrejti a tábla természetes felületét, biztosítva a tábla felületének egységes, homogén színét. A Cembrit True termékek nem csak felületükön, hanem anyagukban is színezettek. Ennek köszönhetően az átlátszó bevonattal ellátott színes táblák impozáns megjelenést nyújtanak. A Cembrit Fusion táblák azon kívül, hogy anyagában színezettek, további félig áttetsző felületi kezelést is kapnak. Az elérhető színek a részletes színtáblázatban megtalálhatók. (lásd 30. oldal) Cembrit Zenit is a through-coloured board with opaque coating 2

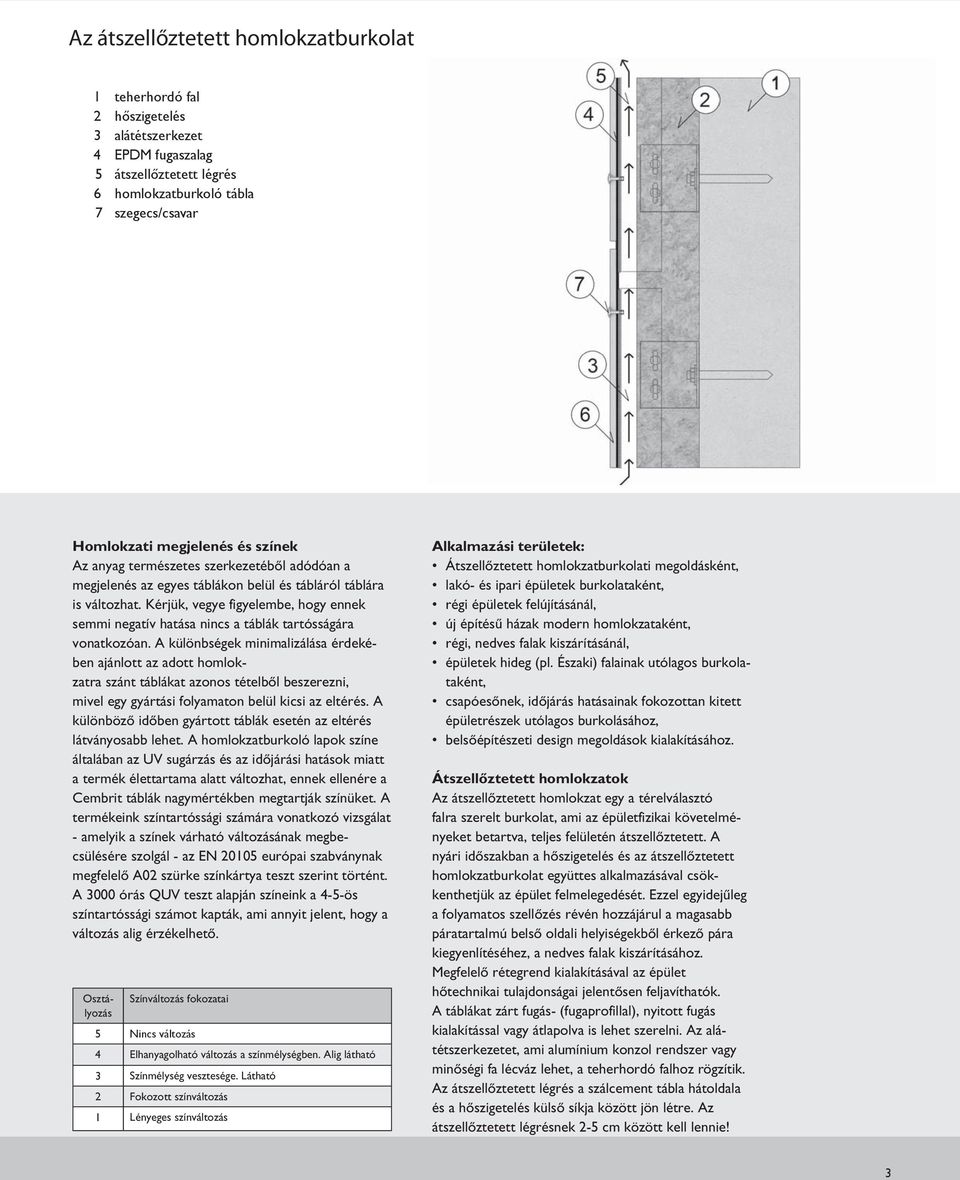

3 Az átszellőztetett homlokzatburkolat 1 teherhordó fal 2 hőszigetelés 3 alátétszerkezet 4 EPDM fugaszalag 5 átszellőztetett légrés 6 homlokzatburkoló tábla 7 szegecs/csavar Homlokzati megjelenés és színek Az anyag természetes szerkezetéből adódóan a megjelenés az egyes táblákon belül és tábláról táblára is változhat. Kérjük, vegye figyelembe, hogy ennek semmi negatív hatása nincs a táblák tartósságára vonatkozóan. A különbségek minimalizálása érdekében ajánlott az adott homlokzatra szánt táblákat azonos tételből beszerezni, mivel egy gyártási folyamaton belül kicsi az eltérés. A különböző időben gyártott táblák esetén az eltérés látványosabb lehet. A homlokzatburkoló lapok színe általában az UV sugárzás és az időjárási hatások miatt a termék élettartama alatt változhat, ennek ellenére a Cembrit táblák nagymértékben megtartják színüket. A termékeink színtartóssági számára vonatkozó vizsgálat - amelyik a színek várható változásának megbecsülésére szolgál - az EN európai szabványnak megfelelő A02 szürke színkártya teszt szerint történt. A 3000 órás QUV teszt alapján színeink a 4-5-ös színtartóssági számot kapták, ami annyit jelent, hogy a változás alig érzékelhető. Osztályozás Színváltozás fokozatai 5 Nincs változás 4 Elhanyagolható változás a színmélységben. Alig látható 3 Színmélység vesztesége. Látható 2 Fokozott színváltozás 1 Lényeges színváltozás Alkalmazási területek: Átszellőztetett homlokzatburkolati megoldásként, lakó- és ipari épületek burkolataként, régi épületek felújításánál, új építésű házak modern homlokzataként, régi, nedves falak kiszárításánál, épületek hideg (pl. Északi) falainak utólagos burkolataként, csapóesőnek, időjárás hatásainak fokozottan kitett épületrészek utólagos burkolásához, belsőépítészeti design megoldások kialakításához. Átszellőztetett homlokzatok Az átszellőztetett homlokzat egy a térelválasztó falra szerelt burkolat, ami az épületfizikai követelményeket betartva, teljes felületén átszellőztetett. A nyári időszakban a hőszigetelés és az átszellőztetett homlokzatburkolat együttes alkalmazásával csökkenthetjük az épület felmelegedését. Ezzel egyidejűleg a folyamatos szellőzés révén hozzájárul a magasabb páratartalmú belső oldali helyiségekből érkező pára kiegyenlítéséhez, a nedves falak kiszárításához. Megfelelő rétegrend kialakításával az épület hőtechnikai tulajdonságai jelentősen feljavíthatók. A táblákat zárt fugás- (fugaprofillal), nyitott fugás kialakítással vagy átlapolva is lehet szerelni. Az alátétszerkezetet, ami alumínium konzol rendszer vagy minőségi fa lécváz lehet, a teherhordó falhoz rögzítik. Az átszellőztetett légrés a szálcement tábla hátoldala és a hőszigetelés külső síkja között jön létre. Az átszellőztetett légrésnek 2-5 cm között kell lennie! 3

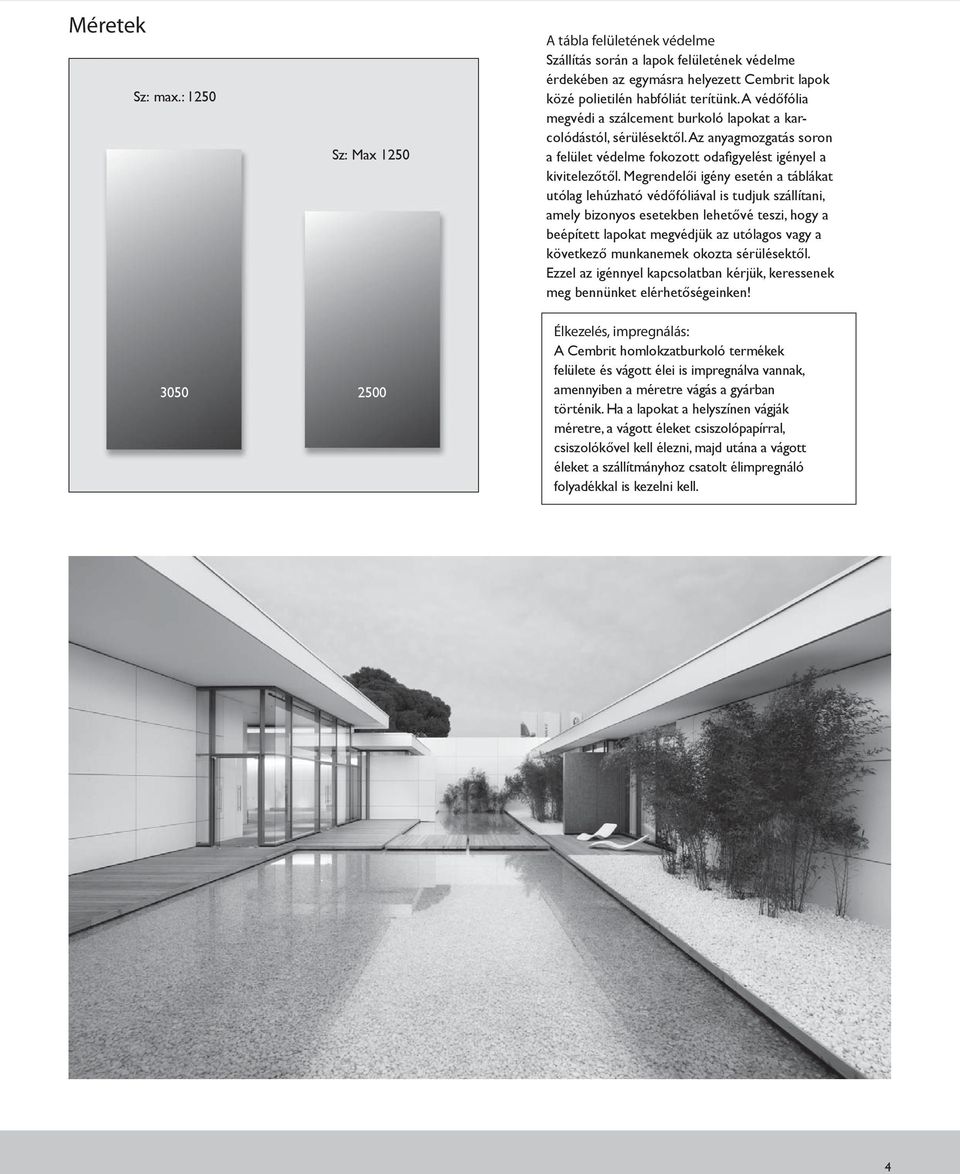

4 Méretek Sz: max.: 1250 Sz: Max 1250 A tábla felületének védelme Szállítás során a lapok felületének védelme érdekében az egymásra helyezett Cembrit lapok közé polietilén habfóliát terítünk. A védőfólia megvédi a szálcement burkoló lapokat a karcolódástól, sérülésektől. Az anyagmozgatás soron a felület védelme fokozott odafi gyelést igényel a kivitelezőtől. Megrendelői igény esetén a táblákat utólag lehúzható védőfóliával is tudjuk szállítani, amely bizonyos esetekben lehetővé teszi, hogy a beépített lapokat megvédjük az utólagos vagy a következő munkanemek okozta sérülésektől. Ezzel az igénnyel kapcsolatban kérjük, keressenek meg bennünket elérhetőségeinken! Élkezelés, impregnálás: A Cembrit homlokzatburkoló termékek felülete és vágott élei is impregnálva vannak, amennyiben a méretre vágás a gyárban történik. Ha a lapokat a helyszínen vágják méretre, a vágott éleket csiszolópapírral, csiszolókővel kell élezni, majd utána a vágott éleket a szállítmányhoz csatolt élimpregnáló folyadékkal is kezelni kell. 4

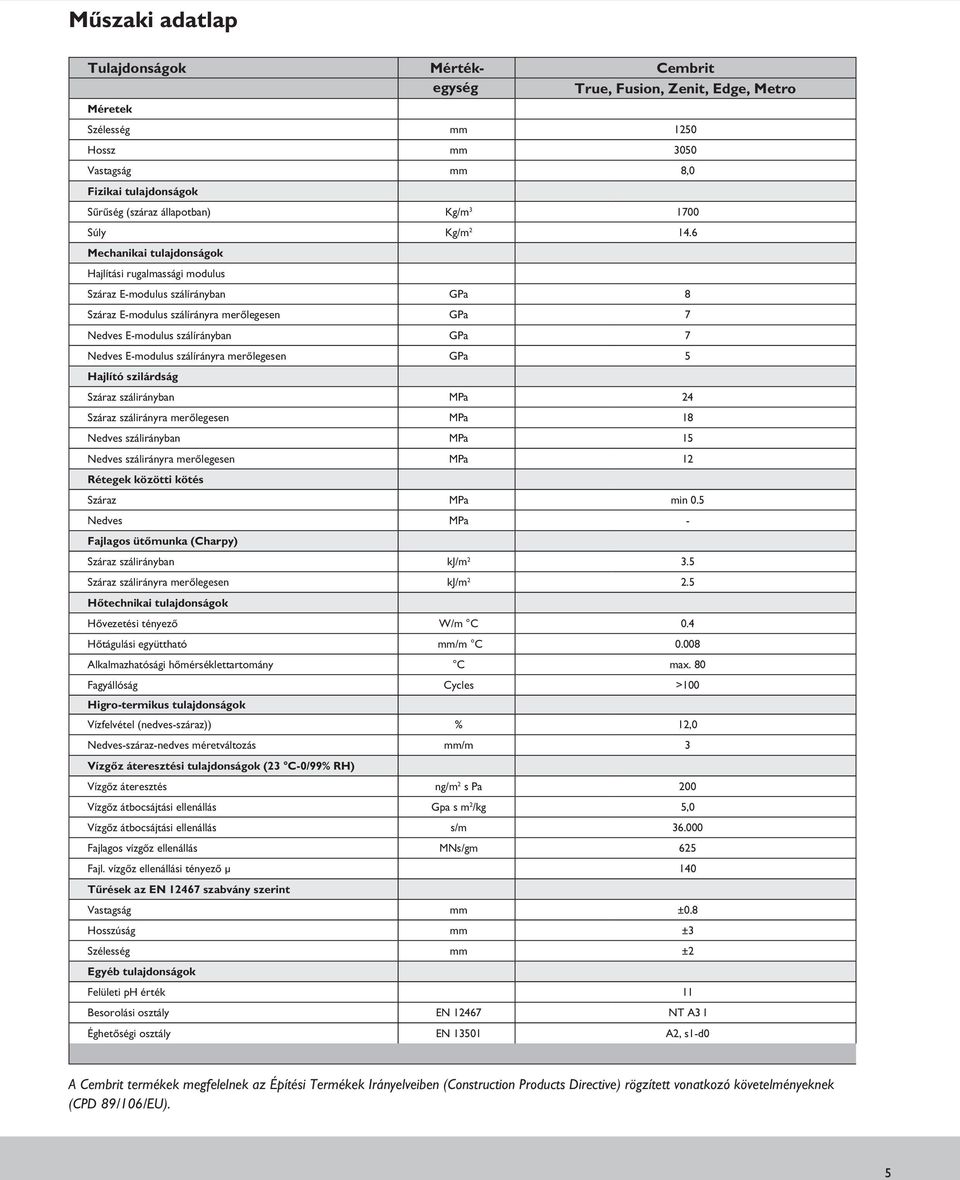

5 Műszaki adatlap Tulajdonságok Mérték- Cembrit egység True, Fusion, Zenit, Edge, Metro Méretek Szélesség mm 1250 Hossz mm 3050 Vastagság mm 8,0 Fizikai tulajdonságok Sűrűség (száraz állapotban) Kg/m Súly Kg/m Mechanikai tulajdonságok Hajlítási rugalmassági modulus Száraz E-modulus szálírányban GPa 8 Száraz E-modulus szálírányra merőlegesen GPa 7 Nedves E-modulus szálírányban GPa 7 Nedves E-modulus szálírányra merőlegesen GPa 5 Hajlító szilárdság Száraz szálirányban MPa 24 Száraz szálirányra merőlegesen MPa 18 Nedves szálirányban MPa 15 Nedves szálirányra merőlegesen MPa 12 Rétegek közötti kötés Száraz MPa min 0.5 Nedves MPa - Fajlagos ütőmunka (Charpy) Száraz szálirányban kj/m Száraz szálirányra merőlegesen kj/m Hőtechnikai tulajdonságok Hővezetési tényező W/m C 0.4 Hőtágulási együttható mm/m C Alkalmazhatósági hőmérséklettartomány C max. 80 Fagyállóság Cycles >100 Higro-termikus tulajdonságok Vízfelvétel (nedves-száraz)) % 12,0 Nedves-száraz-nedves méretváltozás mm/m 3 Vízgőz áteresztési tulajdonságok (23 C-0/99% RH) Vízgőz áteresztés ng/m 2 s Pa 200 Vízgőz átbocsájtási ellenállás Gpa s m 2 /kg 5,0 Vízgőz átbocsájtási ellenállás s/m Fajlagos vízgőz ellenállás MNs/gm 625 Fajl. vízgőz ellenállási tényező μ 140 Tűrések az EN szabvány szerint Vastagság mm ±0.8 Hosszúság mm ±3 Szélesség mm ±2 Egyéb tulajdonságok Felületi ph érték 11 Besorolási osztály EN NT A3 I Éghetőségi osztály EN A2, s1-d0 A Cembrit termékek megfelelnek az Építési Termékek Irányelveiben (Construction Products Directive) rögzített vonatkozó követelményeknek (CPD 89/106/EU). 5

6 Kiegészítők A legmagasabb korróziós ellenállás elérése érdekében a Cembrit homlokzatburkoló táblák rögzítőcsavarjai rozsdamentes acélból készülnek. Fa alátétszerkezetre történő rögzítéskor 4,5 x 41/K12 mm-es félgömbfejű facsavar alkalmazása ajánlott. A csavarok hegyes vége és éles menete biztosítja a stabil rögzítést. Ezen kívül a csavar központosításának és a csavarlyukba beszivárgó vízmennyiség minimalizálásának érdekében a csavar hegyéhez csavaralátétet is rögzítünk. A fa alátétszerkezetek esetén másik megoldást jelent a 4,9 x 38/K12 mm-es szárnyascsavar, amit fúrófejjel látnak el, így nincs szükség előfúrásra. Acél alátétszerkezetek esetén rozsdamentes 4,8 x 25 mm-es önmetsző és menetes csavarokat lehet használni. Alkalmazása 1,5-2,5 mm anyagvastagságig javasolt. Az összes csavart natúr elox (alumínium) vagy a homlokzati táblának megfelelő színben szállítjuk. Minden teljes doboz (250 db/ doboz) szállítmány azonnal használható 1 db Torx 20 bit behajtófejet is tartalmaz. Alumínium alátétszerkezetek esetén a rögzítéshez leggyakrabban szegecset használnak. A Cembrit 4,0 x 20/K14 szegecsek alumínium testtel és rozsdamentes acél tüskével készülnek. A rögzítési pontoknál a tábla elmozdulásának megakadályozására furatközpontosító gyűrűt is kell használni. Hogy biztosítsuk a csúszó pontoknál a táblák nedvesség vagy hő hatására bekövetkező szabad mozgását, szegecsfej távtartót kell alkalmazni, ami kis helyet biztosít a tábla és a szegecsfej között. Fix pontoknál rögzítőgyűrűt kell használni. A fent említett szabad mozgás biztosítása érdekében különös jelentősége van annak, hogy az alumínium alátétszerkezetbe és a Cembrit táblába fúrt lyukak koncentrikusak legyenek. Ehhez a megfelelő furatközpontosító eszközt kell használni. 4.1 mm HSS fúrószár és a furatközpontosító segítségével lehet a szegecseknek szükséges furatot az alátétszerkezeten kialakítani. A homlokzati táblákat a rögzítés előtt elő kell fúrni. Az előfúráshoz - az alátétszerkezet típusának függvényében, ill. a táblák fix vagy csúszó ponti kialakításának ismeretében mm-es fúrószárakat kell használni. Kínálatunkban alumínium sarok- és fugaprofilok is szerepelnek. A mechanikai rögzítéssel ellátott Cembrit táblák alá - a függőleges fugahézagoknál - minden esetben Cembrit EPDM fugaszalagot kell helyezni. A Cembrit táblákat ragasztással is lehet rögzíteni a megfelelően egyenletes, impregnált fa vagy alumínium alátétszerkezetre. Figyelem! Ennél a szerelési módnál a ragasztó gyártójának előírásait kell követni. További információért forduljon munkatársainkhoz (info@cembrit.hu). 6

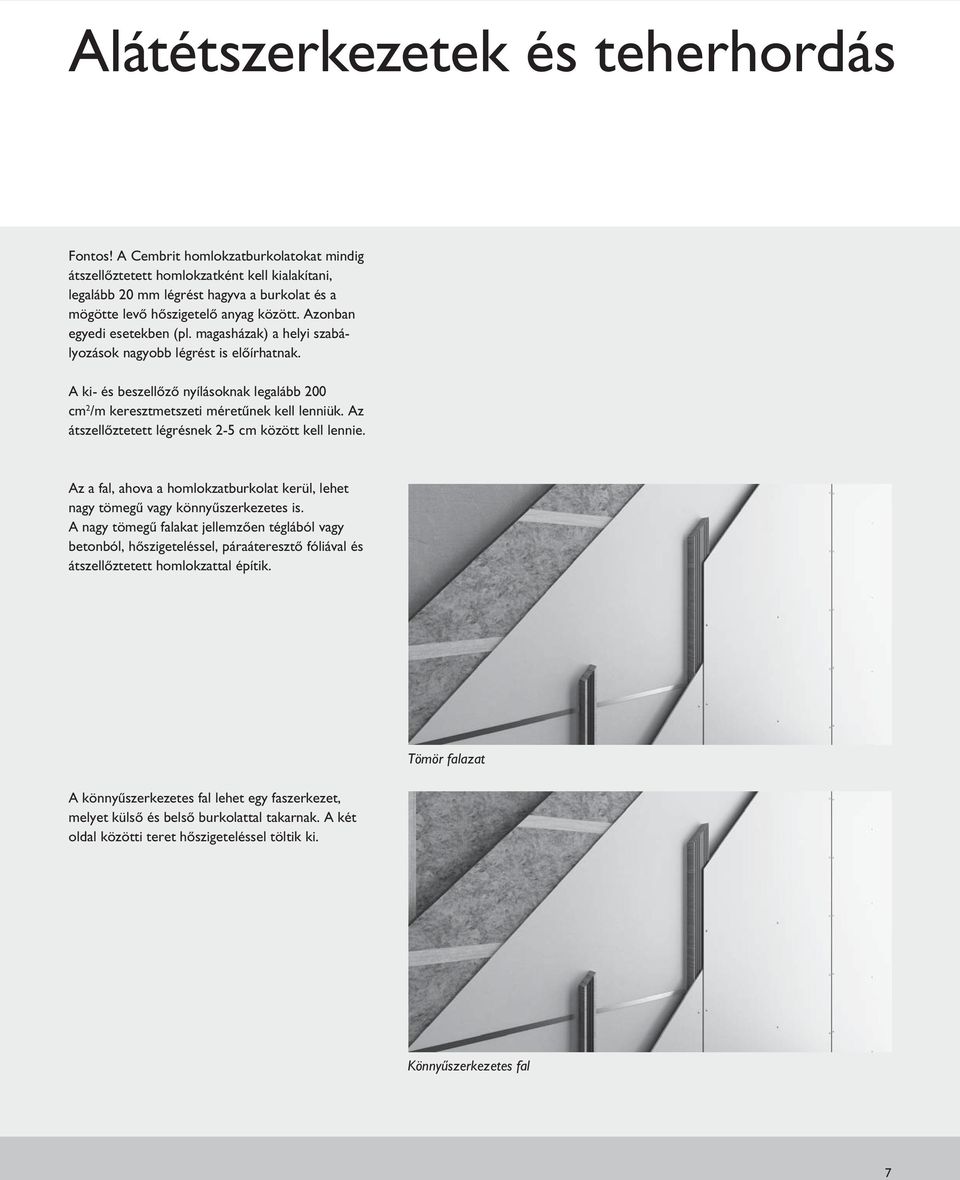

7 Alátétszerkezetek és teherhordás Fontos! A Cembrit homlokzatburkolatokat mindig átszellőztetett homlokzatként kell kialakítani, legalább 20 mm légrést hagyva a burkolat és a mögötte levő hőszigetelő anyag között. Azonban egyedi esetekben (pl. magasházak) a helyi szabályozások nagyobb légrést is előírhatnak. A ki- és beszellőző nyílásoknak legalább 200 cm 2 /m keresztmetszeti méretűnek kell lenniük. Az átszellőztetett légrésnek 2-5 cm között kell lennie. Az a fal, ahova a homlokzatburkolat kerül, lehet nagy tömegű vagy könnyűszerkezetes is. A nagy tömegű falakat jellemzően téglából vagy betonból, hőszigeteléssel, páraáteresztő fóliával és átszellőztetett homlokzattal építik. A könnyűszerkezetes fal lehet egy faszerkezet, melyet külső és belső burkolattal takarnak. A két oldal közötti teret hőszigeteléssel töltik ki. Tömör falazat Könnyűszerkezetes fal 7

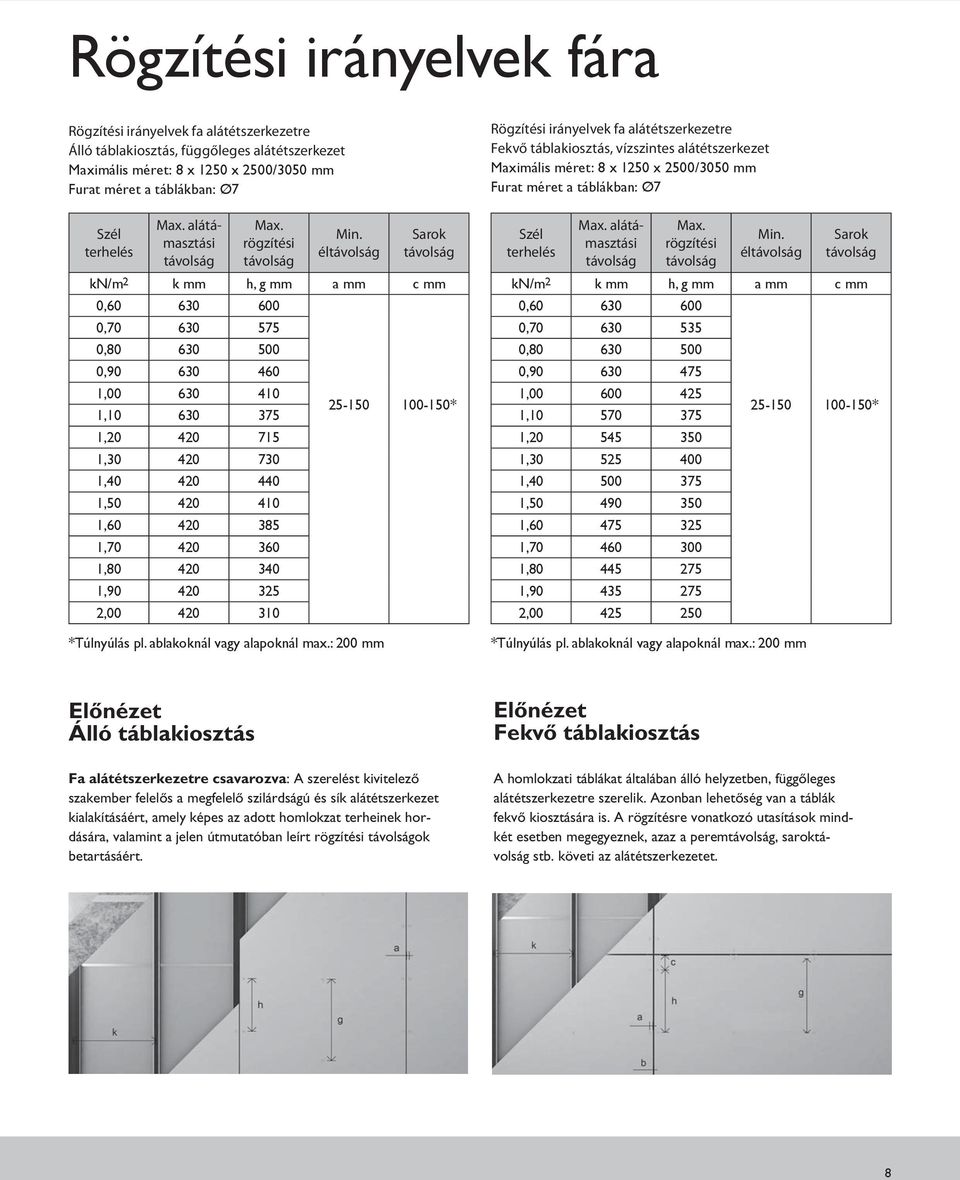

8 Rögzítési irányelvek fára Rögzítési irányelvek fa alátétszerkezetre Álló táblakiosztás, függőleges alátétszerkezet Maximális méret: 8 x 1250 x 2500/3050 mm Furat méret a táblákban: Ø7 Szél terhelés Max. alátámasztási távolság Max. rögzítési távolság Min. éltávolság Sarok távolság kn/m 2 k mm h, g mm a mm c mm 0, , , , , , , , , , , , , , , *Túlnyúlás pl. ablakoknál vagy alapoknál max.: 200 mm * Rögzítési irányelvek fa alátétszerkezetre Fekvő táblakiosztás, vízszintes alátétszerkezet Maximális méret: 8 x 1250 x 2500/3050 mm Furat méret a táblákban: Ø7 Szél terhelés Max. alátámasztási távolság Max. rögzítési távolság Min. éltávolság Sarok távolság kn/m 2 k mm h, g mm a mm c mm 0, , , , , , , , , , , , , , , *Túlnyúlás pl. ablakoknál vagy alapoknál max.: 200 mm * Előnézet Álló táblakiosztás Előnézet Fekvő táblakiosztás Fa alátétszerkezetre csavarozva: A szerelést kivitelező szakember felelős a megfelelő szilárdságú és sík alátétszerkezet kialakításáért, amely képes az adott homlokzat terheinek hordására, valamint a jelen útmutatóban leírt rögzítési távolságok betartásáért. A homlokzati táblákat általában álló helyzetben, függőleges alátétszerkezetre szerelik. Azonban lehetőség van a táblák fekvő kiosztására is. A rögzítésre vonatkozó utasítások mindkét esetben megegyeznek, azaz a peremtávolság, saroktávolság stb. követi az alátétszerkezetet. 8

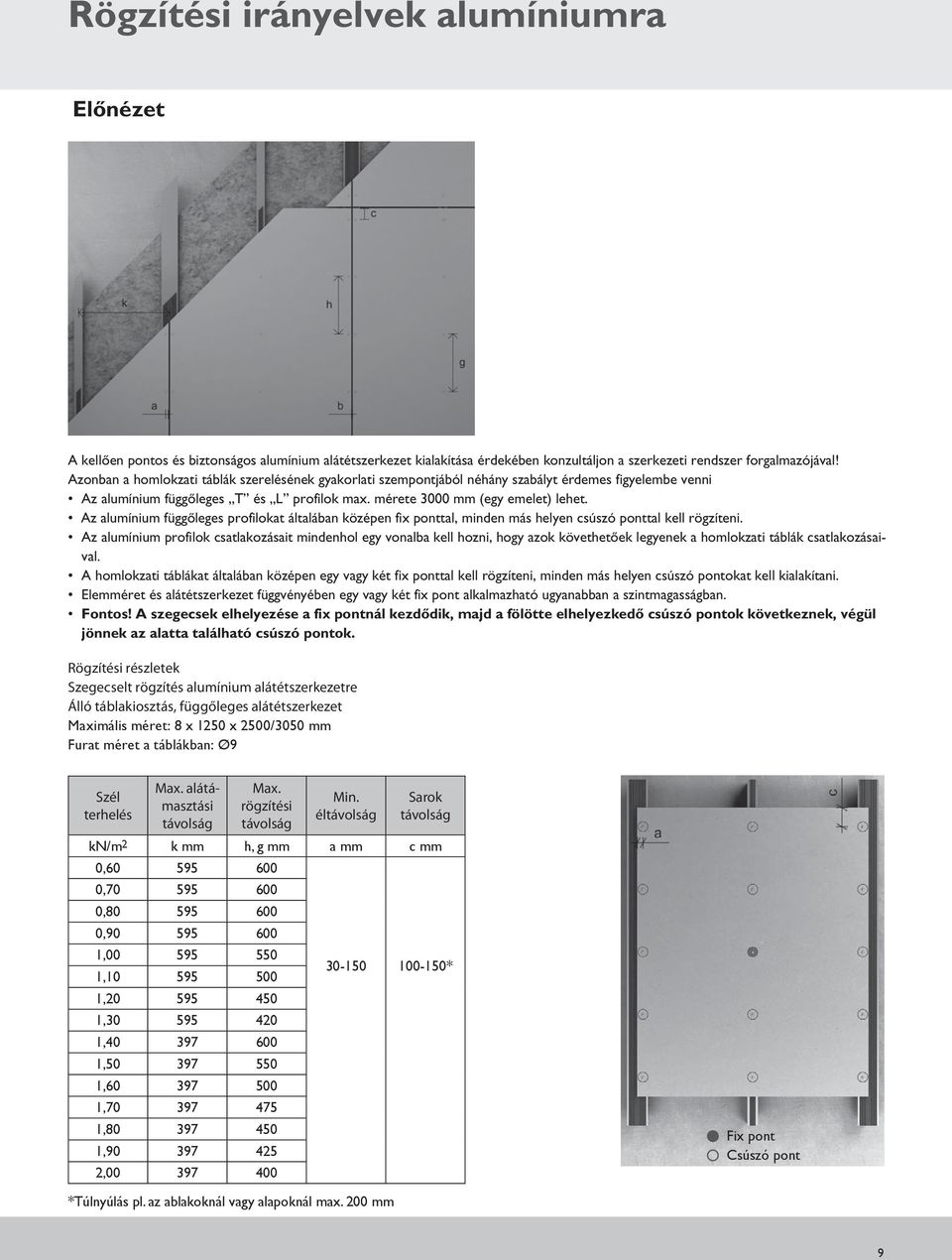

9 Rögzítési irányelvek alumíniumra Előnézet A kellően pontos és biztonságos alumínium alátétszerkezet kialakítása érdekében konzultáljon a szerkezeti rendszer forgalmazójával! Azonban a homlokzati táblák szerelésének gyakorlati szempontjából néhány szabályt érdemes figyelembe venni Az alumínium függőleges T és L profilok max. mérete 3000 mm (egy emelet) lehet. Az alumínium függőleges profilokat általában középen fix ponttal, minden más helyen csúszó ponttal kell rögzíteni. Az alumínium profilok csatlakozásait mindenhol egy vonalba kell hozni, hogy azok követhetőek legyenek a homlokzati táblák csatlakozásaival. A homlokzati táblákat általában középen egy vagy két fix ponttal kell rögzíteni, minden más helyen csúszó pontokat kell kialakítani. Elemméret és alátétszerkezet függvényében egy vagy két fix pont alkalmazható ugyanabban a szintmagasságban. Fontos! A szegecsek elhelyezése a fix pontnál kezdődik, majd a fölötte elhelyezkedő csúszó pontok következnek, végül jönnek az alatta található csúszó pontok. Rögzítési részletek Szegecselt rögzítés alumínium alátétszerkezetre Álló táblakiosztás, függőleges alátétszerkezet Maximális méret: 8 x 1250 x 2500/3050 mm Furat méret a táblákban: Ø9 Szél terhelés Max. alátámasztási távolság Max. rögzítési távolság Min. éltávolság Sarok távolság kn/m 2 k mm h, g mm a mm c mm 0, , , , , , , , , , , , , , , * Fix pont Csúszó pont *Túlnyúlás pl. az ablakoknál vagy alapoknál max. 200 mm 9

10 Rögzítési irányelvek alumíniumra Fekvő elrendezés A homlokzati táblák szerelhetők vízszintes helyzetben függőleges alátétszerkezetre. A dilatáció kialakítása érdekében a homlokzaton 12 méterenként kettős bordázatot kell alkalmazni. Fix pont Csúszó pont Szegecselt rögzítés alumínium alátétszerkezetre Fekvő táblakiosztás, függőleges alátétszerkezet Maximális méret: 8 x 1250 x 2500/3050 mm Furat méret a táblákban: Ø9 Szél terhelés Max. alátámasztási távolság Max. rögzítési távolság Min. éltávolság Sarok távolság Mennyezet kn/m 2 k mm h, g mm a mm c mm 0, , , , , , , , , , , , , , , * 100 mm 30 mm 400 mm *Túlnyúlás pl. az ablakoknál vagy alapoknál max. 200 mm 10

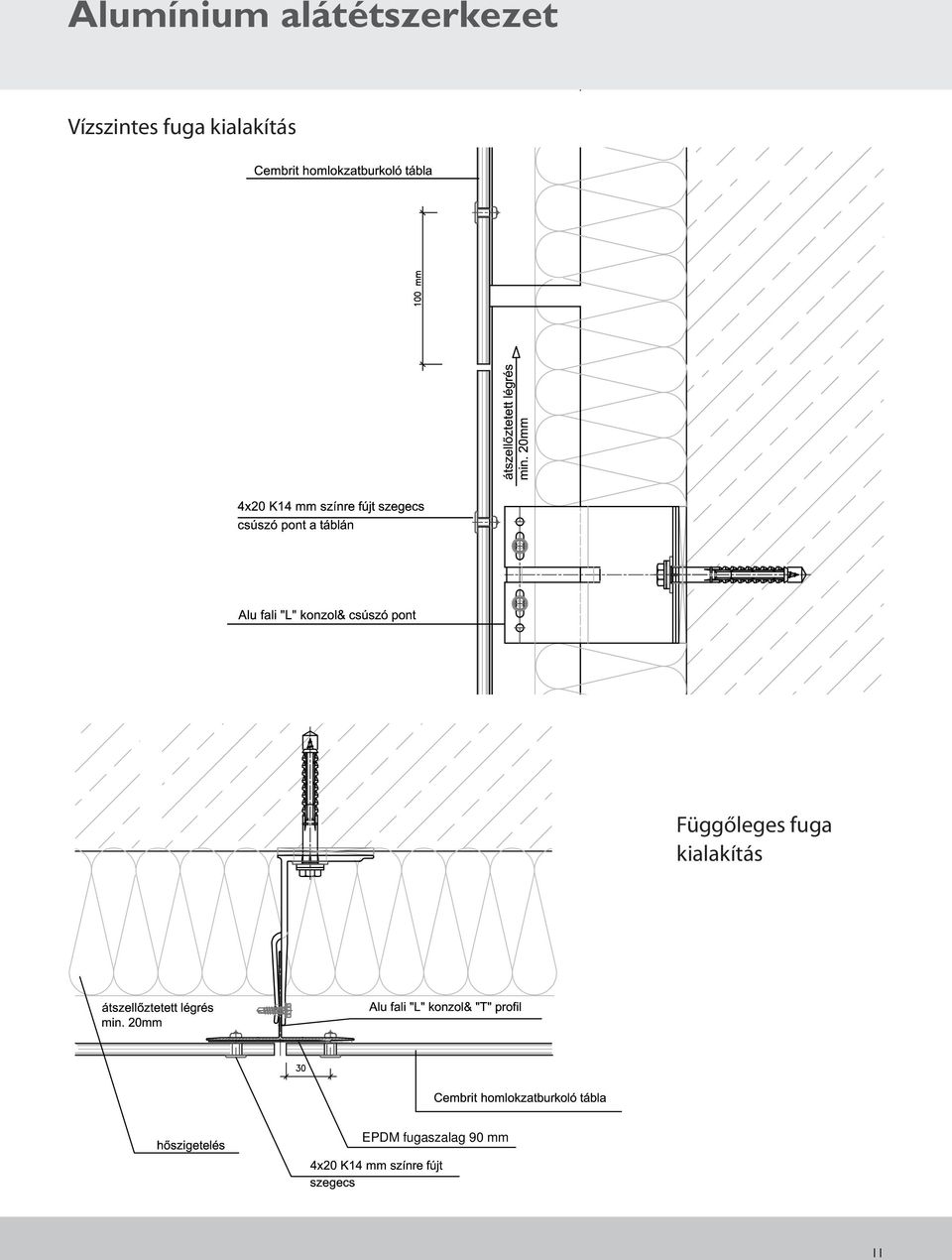

11 Alumínium alátétszerkezet Vízszintes fuga kialakítás Függőleges fuga kialakítás EPDM fugaszalag 90 mm 11

12 Alumínium alátétszerkezet Függőleges köztes megtámasztás EPDM fugaszalag 30 mm Belső sarok kialakítás EPDM fugaszalag 30 mm 12

13 Alumínium alátétszerkezet Külső sarok kialakítás EPDM fugaszalag 30 mm Ablakkáva kialakítás EPDM fugaszalag 30 mm 13

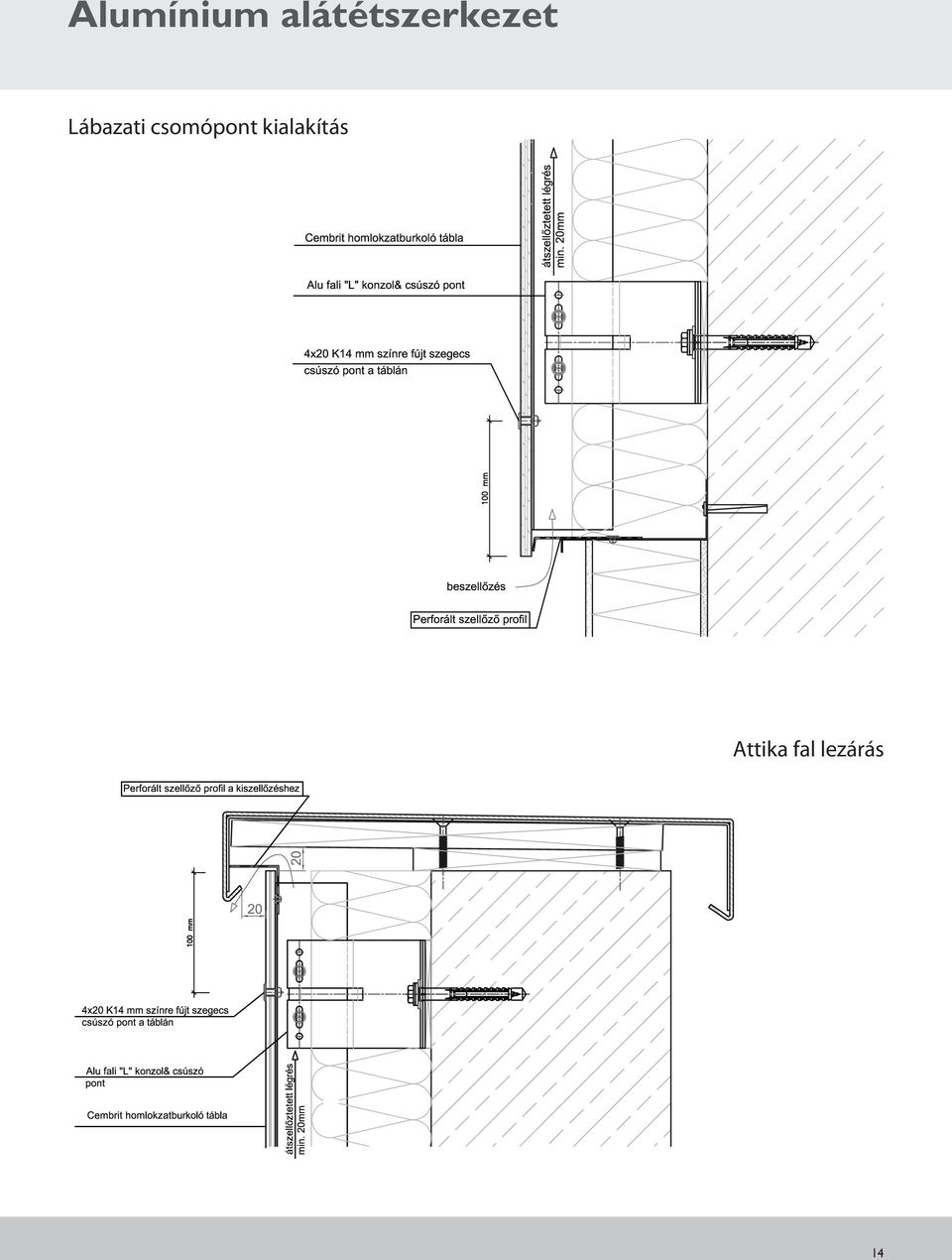

14 Alumínium alátétszerkezet Lábazati csomópont kialakítás Attika fal lezárás 14

15 Alumínium alátétszerkezet Ablak szemöldök kialakítás Ablakpárkány kialakítás 15

16 Fa alátétszerkezet Vízszintes fuga fa kialakítás Függőleges fuga EPDM fugaszalaggal 16

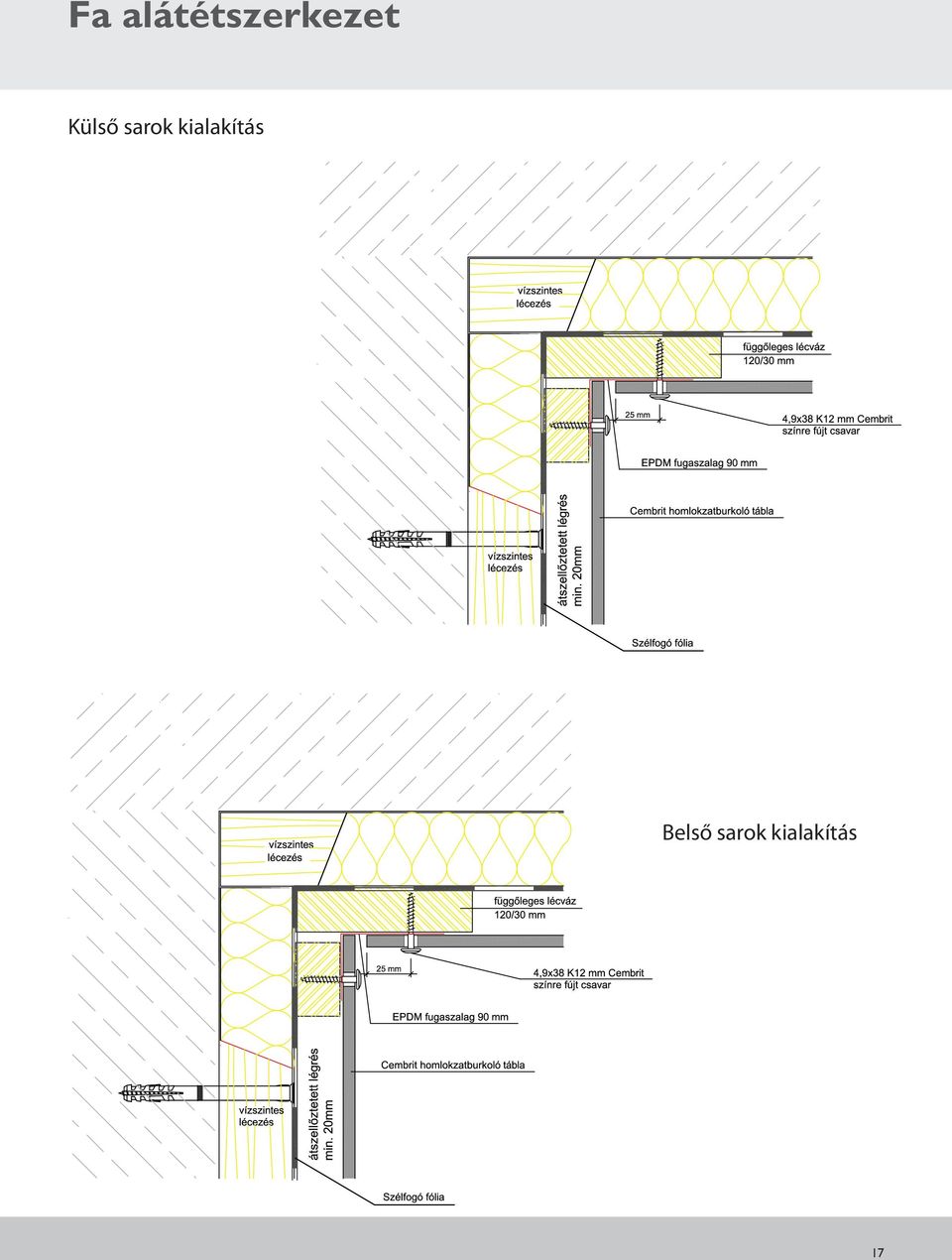

17 Fa alátétszerkezet Külső sarok kialakítás Belső sarok kialakítás 17

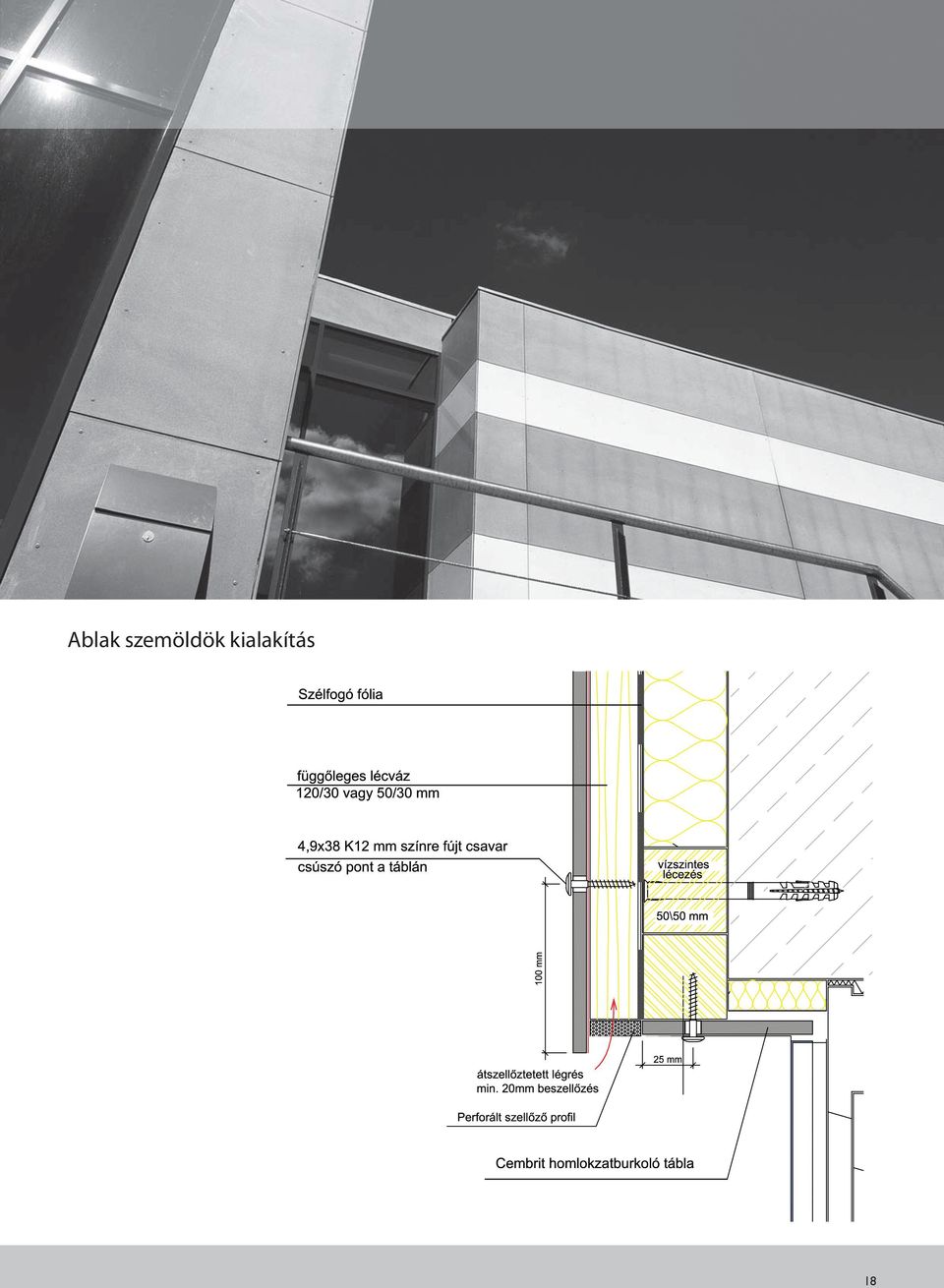

18 Ablak szemöldök kialakítás 18

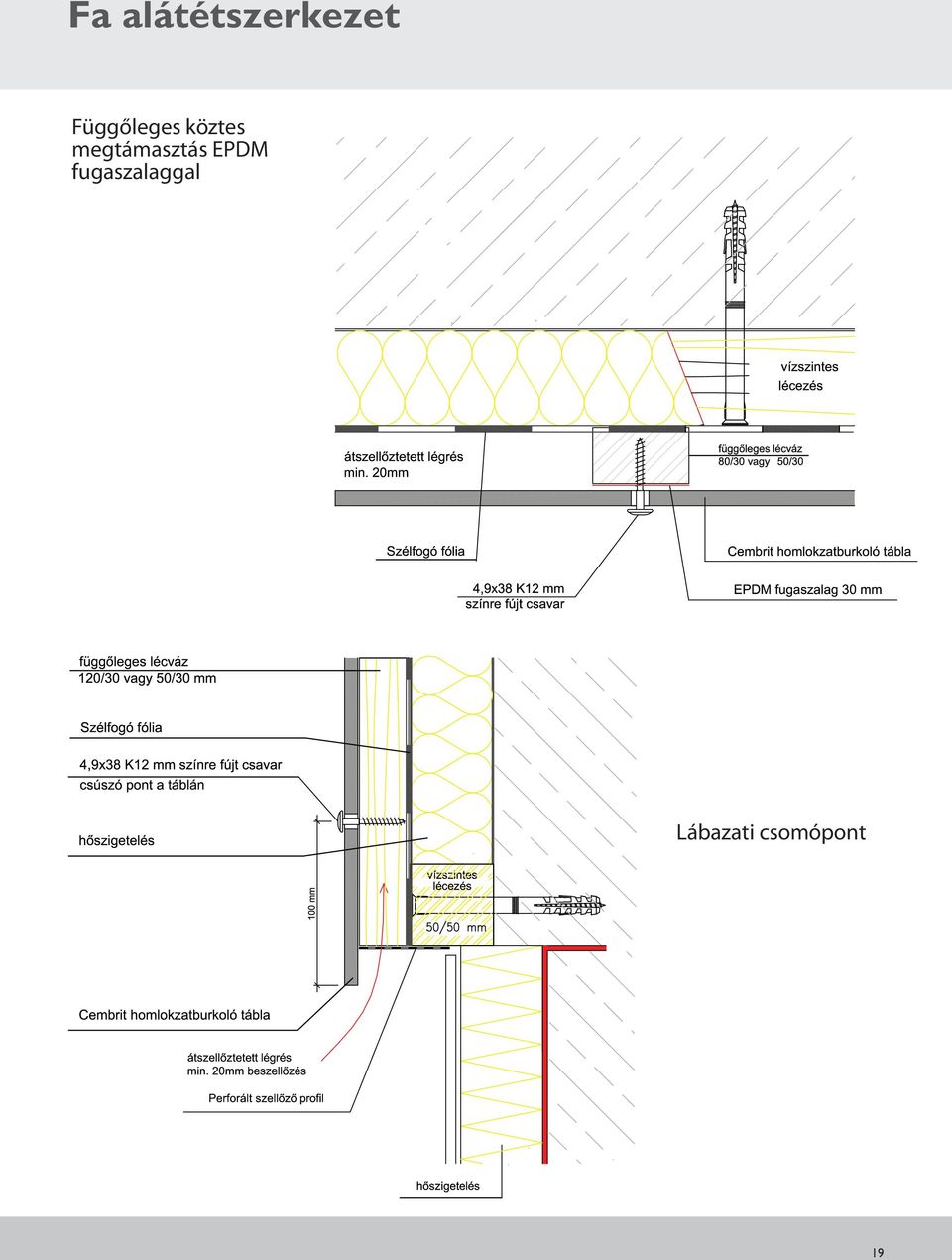

19 Fa alátétszerkezet Függőleges köztes megtámasztás EPDM fugaszalaggal Lábazati csomópont 19

20 Fa alátétszerkezet Csatlakozás kialakítás tetőnél Ablakpárkány kialakítás 20

21 Fa alátétszerkezet Ablakkáva kialakítás belső sarok külső sarok Mennyezet A homlokzatburkoló táblákat mennyezetként is lehet szerelni. Az alapelv ugyanaz, mint a függőleges szerelésnél. A peremtől való távolság a csavarokra vonatkozóan 25 mm. A saroktól való távolság 100 mm. A maximális alátámasztási és rögzítési távolság 400 mm. 100 mm 25 mm 400 mm 21

22 Ragasztás alumíniumra és fára A homlokzati burkolótáblák alátétszerkezetre történő ragasztásával lehetőség van nem látszó rögzítés kialakítására is. A ragasztás a SIKA TACK PANEL ragasztási rendszerrel történik. Előnyei közé tartozik még, hogy gazdaságos, vihar- és időálló és a rögzítés elasztikus, felveszi a mozgást. A homlokzatburkolati táblákat kizárólag függőleges irányban ragasztjuk az átszellőztetés biztosítása érdekében. Ezt a rögzítési módot szakemberrel kell elvégeztetni, ezért mielőtt emellett a lehetőség mellett döntene, ajánlott a ragasztóanyag lehetséges forgalmazójával konzultálnia. Néhány társaság rendelkezik tapasztalattal ezen a területen, közülük egy a SIKA Hungária Kft. A szálcement lapok ragasztása történhet alumínium vagy fa alátétszerkezetre. Az alumínium alátétszerkezet tökéletesen alkalmas a ragasztáshoz. Fa alátétszerkezettel szemben elvárás, hogy a ragasztási felület gyalult legyen és a max. nedvességtartalma ne haladja meg a 15% -ot a DIN értelmében. További kritériumok még, hogy a ragasztási felület nem lehet impregnálva, festékalapozóval vagy festékkel ellátva, mert ezek az anyagok a ragasztáskor alkalmazott alapozó (primer) tapadását károsan befolyásolják. Acél vagy horganyzott alátétszerkezet esetén az acélfelületet 2 komponensű epoxigyantás alapozóval kell ellátni. A ragasztás menete alumínium alátétszerkezet esetén: ragasztási felület felborzolása csiszolófátyollal, a felületek tisztítása, zsírtalanítása SIKA Cleaner segítségével (száradási idő: 20 C on kb.10 perc), alapozás SIKATACK-Panel Primerrel (száradási idő: 20 C on kb. 20 perc), burkolat előkészítése (felület borzolása, tisztítása, alapozása), ideiglenes rögzítés elkészítése: SIKATACK-Panel kétoldali 3mm ragasztószalag elhelyezése, 24 óra alatt szilárduló SIKATACK-Panel ragasztó felhordása az alátétszerkezetre, a SIKATACK-Panel kétoldali ragasztószalag védőpapírjának eltávolítása, burkoló lapok pozicionálása, beállítása, a burkoló lapok helyre nyomása. A ragasztott rendszer biztonsága érdekében be kell tartani a SIKA ellenőrzési pontjait és a SIKA alkalmazástechnikáját. Az ellenőrzési pontok a lap anyagára, méreteire, az összfelületre, az épület magasságára, az alátétszerkezet hosszára és típusára vonatkoznak. Az alábbiakban bemutatunk néhány jellemző csomóponti kialakítást. Ragasztással kapcsolatos tanácsot a ragasztóanyag forgalmazójától kell kérni! 22

23 Ragasztás alumíniumra Vízszintes fuga kialakítás Függőleges fuga kialakítás 23

24 Ragasztás fára Vízszintes fuga kialakítás Függőleges fuga kialakítás 24

25 Raktározás, anyagmozgatás és használati útmutató Raktározás és anyagmozgatás A szállításnál alkalmazott műanyag takarófólia csupán a porvédelem céljára szolgál. A lapok felületének védelméről a raklapon belül egymásra helyezett lapok közötti polietilén védőfólia gondoskodik. Miután a szállítmány megérkezett az építési helyszínre, a takarófóliát el kell távolítani. Ezután a raklapokat az időjárás hatásaitól mindig védett helyen, tető vagy takaróponyva alatt kell tárolni, lehetővé téve a táblák szellőzését. A Cembrit táblákat vízszintes, száraz helyen és a raklapra teljes felületükkel felfektetve kell tárolni. Tilos a lapokat a sarkukra állítva tárolni, élükön valaminek nekitámasztva tárolni! A helyszíni anyagmozgatás során a táblákat - a két végüknél megfogva - kell leemelni a raklapokról, nem lehet az alsó táblán végighúzni őket, mert így a lapok közti védőfólia ellenére a felület karcolódna vagy rongálódna. Az áthelyezett lapok között is el kell helyezni a védőfóliát a sérülések elkerülése érdekében! A táblákat az építkezésen egyenként élükre állítva kell szállítani. Használati útmutató Biztonság Mint minden egyéb építőanyag esetén, itt is be kell tartani a biztonsági előírásokat, valamint figyelembe kell venni a helyi törvényeket és szabályozásokat. Jelenleg a Cembrit táblák szerelésénél alkalmazott építési módokra és szerszámokra vonatkozóan nem létezik külön előírás. A szálcement lapok vágása és fúrása során finom por képződik, így a megfelelő biztonsági intézkedéseket meg kell tenni, biztosítani kell a por elszívását vagy védőmaszkot kell használni. A szálcement lapokból képződő por ásványi pornak számít, aminek hosszantartó lerakódása tüdőkárosodást okozhat. helyezett Cembrit lapok közé polietilén habfóliát terítünk. A védőfólia megvédi a szálcement burkoló lapokat a karcolódástól, sérülésektől. Az anyagmozgatás során a felület védelme fokozott odafi gyelést igényel a kivitelezőtől. Megrendelői igény esetén a táblákat utólag lehúzható védőfóliával is tudjuk szállítani, amely bizonyos esetekben lehetővé teszi, hogy a beépített lapokat megvédjük az utólagos vagy a következő munkanemek okozta sérülésektől. Ezzel az igénnyel kapcsolatban kérjük, keressenek meg bennünket elérhetőségeinken! A polietilén olyan polimer, amely deponálás vagy elégetés útján ártalmatlanítható. Vágó eszközök A szerszámok kiválasztásánál általában kompromisszumot kell kötni a porképződés mennyisége és a vágott élek minősége között. A táblák vágása fűrész-/ lapszabász géppel vagy kézi elektronikus szerszámokkal történik. A fűrészlapot, a vágó korongot, az előtolást és a vágási sebességet az anyagvastagsághoz kell igazítani. Az alkalmazható szerszámok három fő csoportba oszthatók: Kézi erővel működtetett szerszámok Ebben az esetben nem termelődik problémás mennyiségű por. Általában ezeket a szerszámokat kisebb vágásoknál használják, a levágott élek minősége alacsony. Figyelem! Kéziszerszámok használatakor a táblák hátoldalának kell felül lennie. Kis fordulatszámú elektromos gépek Általában a lassú fordulatú elektromos gépek nagy mennyiségű port vagy forgácsot termelnek. A vágott élek minősége az alkalmazott szerszámtól függ. Magas fordulatszámú elektromos gépek A körfűrészek pontos és éles vágást képeznek a táblák szélén, valamint finom port termelnek. A tárcsa sebességének következtében a por nagy területen szóródik szét. Éppen ezért fontos a megfelelő kiszellőzés biztosítása, és szükség esetén a szerszám kezelőjének munkavédelmi felszerelést kell viselnie. Védőfólia Szállítás során a lapok felületének védelme érdekében az egymásra 25

26 Raktározás, anyagmozgatás és használati útmutató Vágás A méretre vágás történhet normál, lassú vagy gyors fordulatú kéziszerszámmal, illetve rögzített munkagéppel. A gyors fordulatú szerszámok használatakor a por elszívását meg kell oldani. Minden Cembrit táblát lehet keményfém vagy gyémánt élű fűrésszel vágni. Fúrás A furatokat a táblák színén kell fúrni 1500 f/p fordulatszámú keményfém fúróval. A pontos furatkészítés érdekében mindig tegyen alátétet, pl. farostlemezt a Cembrit táblák alá. Rögzített fűrészgépeknél a táblákat színükkel felfelé ajánlott vágni (azaz a fűrészlap a táblát a színe felől közelítse). A körfűrész peremsebessége m/s lehet. A táblán túlnyúló vágási mélység 1,0-1,5 mm. Átmérő Ø160 Ø190 Ø216 Ø250 Ø300 Szélesség 2.4 mm 2.4 mm 2.6 mm 2.6 mm 2.8 mm Furat méret 20 mm 30 mm 30 mm 30 mm 30 mm Fordulatszám f/p Fűrészelés A táblákat lombfűrésszel vagy keményfém, illetve gyémánt élű dekopír fűrésszel lehet vágni. A tábla törésének elkerülése érdekében a vágás belső sarkában legalább 8 mm-es furatot kell készíteni. 8 mm hole Marking A táblák megtisztítása vágás és fúrás után Fontos, hogy a vágás és fúrás során keletkezett port kefével vagy portörlővel azonnal el kell távolítani. Száraz állapotban fi nom, puha kefével vagy portörlővel, míg nedves állapotában puha ronggyal és sok vízzel. A táblákat súroló, karcoló hatásnak kitenni tilos! Amennyiben az építési helyszín adottságai kedvezőtlenek voltak, szerelés után is szükségessé válhat a tábla tisztítása. Ezt a munkát bő tiszta vízzel és puha ronggyal vagy kefével kell elvégezni. Szomszédos területek tisztítása A szálcement lapok vágása és fúrása során keletkező fi nom, cementszerű por maradandó foltokat képezhet a vele érintkező felületeken, ezért soha ne hagyjuk a fúrás során keletkező port kiszáradni! Szükség esetén a szomszédos felületek védelméről műanyag fóliával kell gondoskodni. Különösen az ablakokat, és az üveg felületeket kell megvédeni a cementpor okozta kilúgozódástól. Az ilyen veszélynek kitett területek gyakori ellenőrzése és megtisztítása javasolt. Cutting 26

27 Raktározás, anyagmozgatás és használati útmutató Élkezelés A levágott éleket csiszolópapírral vagy csiszolókővel ledörzsöljük. A vágás után az éleket a szállítmányhoz csatolt élimpregnáló anyaggal kell vízhatlanná tenni. Egy raklaphoz mellékelünk egy darab 1 literes kanna Edge Sealer élbevonó anyagot. Felület előkészítése A táblának száraznak kell lennie. Az éleket alaposan meg kell tisztítani a portól és a szennyeződéstől, mielőtt a bevonó anyagot felkenik. Vágás után az éleket azonnal bevonó anyaggal kell kezelni. Környezeti feltételek A tábla hőmérsékletének és a környezeti hőmérsékletnek +5 és +30 ºC (ideális +20 ºC) között kell lennie, és a relatív páratartalomnak < 85 % (optimális 60 %). A külső hőmérséklet ne legyen kevesebb, mint +5 ºC. Az élek impregnálása Használat előtt alaposan fel kell keverni a bevonó anyagot. Ha a helyiségben nincs szellőzés, akkor védőmaszkot kel használni, valamint szükség esetén védőruházatot, védőszemüveget és kesztyűt. Az oldószer alapú bevonó anyagot óvatosan, vékony rétegben kell felkenni a rövid szőrű hengerrel. A felület tetején lévő felesleges bevonó anyagot a felkenés után azonnal el kell távolítani, mivel a megszáradása után már nem távolítható el. Az élimpregnáló szer megsemmisítésénél a helyi és országos előírásokat be kell tartani. Tisztítás A rövid szőrű henger tisztítását dimetil-benzollal kell végezni. A megtisztított hengert műanyag zacskóban kell tárolni a későbbi felhasználásig, de 24 óránál hosszabb ideig nem szabad tárolni. Az élimpregnáló szer tárolása A tartályokat mindig szorosan lezárva kell tárolni és kerülni kell a közvetlen napsugárzás hatását. Felbontatlan, eredeti csomagolásban -20 és +30 ºC közötti hőmérsékleten maximum 6 hónapig lehet tárolni. 27

28 Karbantartás Karbantartás Éves ellenőrzés A Cembrit szálcement homlokzatburkoló tábla minimális utólagos karbantartást igényel, hogy megtartsa tartósságát, tulajdonságait és funkcionalitását. A környezeti hatások esetleg befolyásolhatják a homlokzatburkolat vizuális megjelenését. Javasoljuk a be- és kiszellőzések, csatlakozások és rögzítések évenkénti szemrevételezéssel történő ellenőrzését. Az esetleges hibák felderítése és kijavítása hosszabb élettartamot biztosít a homlokzatburkolatnak. Természeti hatások Az időjárási hatások és a közelben található növények hatással lehetnek a homlokzatburkolat megjelenésére. A légszennyezés, por, fáról, bokorról, virágokról származó levelek szintén befolyásolják a homlokzati összhatást. A Cembrit szálcement homlokzatburkoló termékek anyagösszetételüknek köszönhetően ellenállnak az időjárás változás okozta hatásoknak, nem támadja meg őket alga, nedves vagy száraz korhadás, nem korrodálódnak. Tisztítás Normál szennyeződések esetén a Cembrit homlokzatburkolatot hideg vagy langyos vízzel lehet tisztítani, szükség esetén kíméletes, oldószert nem tartalmazó háztartási tisztítószer hozzáadásával. Mindig felülről, jól behatárolt területeken kezdje a munkát. Bő tiszta vízzel öblítse át a felületet, amíg az teljesen tiszta nem lesz. A lapokat súroló, karcoló hatásnak kitenni tilos! Mielőtt az egész homlokzatot tisztítani kezdené, ajánlott a választott tisztítási módot egy kisebb felületen kipróbálni, hogy meggyőződjön annak alkalmasságáról. Moha és alga A moha- és algatenyészet könnyen eltávolítható a felületről bármely, a kereskedelemben kapható közönséges mosószerrel. Például ajánlható a nátrium-hipoklorit, aminek nincs hosszú távú hatása, vagy a benzalkónium klorid 2,5%-os oldata, ami hosszú távon megakadályozza a mohásodást. Miután a homlokzatot tiszta vízzel benedvesítette, a mosószert a forgalmazó utasítása szerint kell alkalmazni. Ne hagyja a mosószert teljesen rászáradni a felületre! Öblítse le bő tiszta vízzel! Nagynyomású tisztítás Figyelmeztetés! A nagynyomású tisztítás a szálcement burkolat szempontjából durva kezelésnek számít. A nagynyomású tisztító berendezés erőltetett vagy hibás használata károsíthatja a felületet. Éppen ezért a nagynyomású tisztítás nem ajánlott. 28

29 Általános információk Ügyfélszolgálat Amennyiben bármilyen kérdése van a Cembrit homlokzatburkoló táblákkal kapcsolatban, kollégáink készséggel állnak rendelkezésükre, nyújtanak tanácsot vagy útmutatást. Kérjük, látogassa meg honlapunkat, ahol megbizonyosodhat róla, hogy jelen útmutató a legfrissebb kiadvány. Garancia Hogy biztosíthassuk az Ön számára a minimális 5 év helyett a teljes körű, kiterjesztett garanciánkat, kérjük, a termékünk megvásárlása után töltse ki a honlapunkon megtalálható garanciális űrlapot. További információkért kérjük olvassa el az ugyanitt megtalálható Általános Garancia Nyilatkozatot. Az ebben a kiadványban szereplő, vagy a cég termékeit felhasználók részére más módon nyújtott információk a cég általános tapasztalatán, legjobb tudásán és meggyőződésén alapulnak. Azonban a társaság tudásán és ellenőrzésén kívülálló tényezők is befolyásolhatják a termékek használhatóságát, így semmilyen garanciát nem vállalunk az adott vagy sugallt információkkal kapcsolatosan. A Cembrit cégpolitika egyik eleme a folyamatos fejlesztés. Ebből kifolyólag a Cembrit cég fenntartja a jogot, hogy a termék-specifikációt bármikor, előzetes figyelmeztetés nélkül is módosíthassa. A színek és textúrák a fény- és időjárási viszonyok függvényében változhatnak. Ebből és a nyomdai eljárás korlátaiból adódóan a jelen kiadványban szereplő homlokzatburkolatok színei csak tájékozató jellegűek. Kérjük, győződjön meg róla, hogy jelen kiadvány legújabb változatával rendelkezik-e, úgy, hogy ellenőrzi, egyezik-e a fedőlap jobb felső sarkában található dátum a honlapunkon található letölthető változattal ( Amennyiben kétsége van, kérjük, vegye fel a kapcsolatot valamelyik kollegánkkal. 29

30 Jegyzet 30

31 UrbanNatur termékcsaládok A városi életforma vonzó, viszont a természeti adottságok mélyebb emberi igényeket szolgálnak ki. Mi mind a két világból a legjobbat akarjuk. Ezen az elképzelésen alapult az URBANNATURE színcsalád létrehozása. Ezt a szemléletet tükrözi a Természet ihlette színek városias használatra tervezve szlogenünk is. Cembrit Fusion táblák azon kívül, hogy anyagában színezettek, további félig áttetsző felületi kezelést is kapnak. Neon Jungle 401 Street Safari 402 Crystal Concrete 403 Liquid Olive 404 Glazed Pine 405 Corporate Khaki 406 City Sun 407 Coated Chocolate 408 Petrol Sky 409 Executive Rock 410 Cembrit True termékek nem csak felületükön, hanem anyagukban is színezettek. Ennek köszönhetően az átlátszó bevonattal ellátott színes táblák impozáns megjelenést nyújtanak. Gobi 301 Vesuv 302 Niagara 303 Antarctic 304 Lakhi 305 Uluru 306 Kilimanjaro 307 Etna 308 Olympus 309 Cembrit Edge szürke tábláját egy félig áttetsző (lazúr bázisú) bevonattal látjuk el, ami lehetővé teszi, hogy a szálcementre jellemző különleges karakterisztika, felhős megjelenés érvényesüljön. Stream 201 Volt 202 Flux 203 Fuel 204 Aero 205 Cement 206 Camou 207 Hydro 208 Spark 209 Jet 210 Steel 211 Charcoal 212 Cembrit Metro esetén a szürke tábla teljes fedő (akril bázisú) festékréteget kap, ami elrejti a tábla természetes felületét, biztosítva a tábla felületének egységes, homogén színét. Ennél a színcsaládnál lehetőség van az egyedi színek kínálta lehetőségekre. A termékcsalád élénk színeit Európa vibráló városai ihlették. Hamburg 101 Madrid 102 Geneva 103 Barcelona 104 Athens 105 Lyon 106 Oslo 107 Berlin 108 Nuuk 109 Helsinki 110 Dublin 111 Amsterdam 112 Copenhagen 113 Istanbul 114 Riga 115 Naples 116 Stockholm 117 London

32 A Cembrit Rt. kereskedelmi régiói d. sz.: HU Május Germany Poland Czech Republic Slovakia Moldova Hungary Slovenia Romania Croatia Bosnia and Herzegovina Serbia Montenegro Bulgaria Kosovo Albania formal Yugoslav Republic of Macedonia A Cembrit az egyik vezető szálcement alapú építőanyag-gyártó, Európában a második legnagyobb cég. A Cembrit több mint 1100 agoldások, belső burkolatok valamint mennyezet- és falborítások széles skáláját nyújtja. A Cembrit cég székhelye Aalborg, Dánia. A gyártási folyamatok Finnországban, a Cseh Köztársaságban, Lengyelországban és Magyarországon zajlanak. Az itt található gyárak mindegyike a szálcement alapú termékek előállítására specializálódott, a termelési folyamat a Cégcsoport több mint 80 év tapasztalatán alapuló know-how-ja szerint történik. Cembrit Kft Nyergesújfalu Bécsi út 7. Magyarország Tel.: Fax: info@cembrit.hu
