1 WSCAD 5 Installáció

2

3 Tartalomjegyzék Bevezetés... 1 Általános tudnivalók az Installációs terv programrészről... 1 Teljesítményadatok... 2 Munkafelület... 5 Munkafelület... 5 Eszköztárak... 7 Az eszköztárak kezelése... 8 Általános tudnivalók az információsorról Formázási sor Parancssor Funkcióbillentyűk Az egér használata Több ablak Menüsor Állapotjelző sor Bevitel a billentyűzeten keresztül Tervtípusok Megjelenés Alapok Projektszerkezet D-s magassági információk Projektkezelés Általános tudnivalók a projektkezelésről Projekt létrehozása Rajzok létrehozása a projektkezeléssel Installációs terv Létező tervlapok tulajdonságainak megváltoztatása Emeletkezelõ Az emeletkezelő alapjai Az emeletkezelő használata Másolás / beillesztés Alapértékek megváltoztatása Emelet létrehozása Emeletadatok megváltoztatása Emelet törlése Emelet átnevezése Installációs zónák szerkesztése Fájlmûveletek Fájl létrehozása Alaprajz A tervformátum beállítása Tervlap előkészítése az alaprajzhoz Megnyitás Lapozás Bezárás Eldob Fájlimport DXF-/DWG import Bitmap-import Fájlexport Fájlexport DXF-/DWG-be Grafika kiadása Mentés Mentés másként Törlés i

4 Tartalomjegyzék Tisztítás Nyomtatás Általános tudnivalók a nyomtatásról Nyomtató beállítása / kiválasztása Nyomtatás Nyomtatási kép Installációs terv nyomtatása Kilépés mentés nélkül Kilépés mentéssel Legutóbb megnyitott fájlok (MRU) Kapcsolási rajzok a WSCAD-it 2.x-ből Nézet Általános tudnivalók a "Nézet" menüről Frissítés Nézet eltolása Információsor Parancssorok Áttekintő ablak Zoomolás Nagyít Kicsinyít Egérgörgővel Ablak : Illeszt Határok Előző Kapcsolási rajz szerkesztő Beillesztés Rajzmakrók Mik azok a rajzmakrók? Rajzmakró létrehozása Rajzmakró beillesztése Rajzkeret Általános tudnivalók a rajzkeretről Rajzkeret létrehozása Rajzkeret beillesztése Rajzkeret törlése Rajzkeret cseréje Szimbólumok A szimbólumböngésző aktiválása A szimbólumböngésző felépítése Szimbólumméret változtatása Szimbólum elhelyezése Automatikus szimbólumigazítás Automatikus szimbólumtávolság Ablak és ajtó beillesztése (skálázható) Berendezési szimbólumok Változó Mik azok a változók? Változó beillesztése Változó megváltoztatása Tulajdonságok utólagos megváltoztatása Univerzális változók A projektkezelés változói Rajzolás Elõbeállítások a "Formátum" menüben ii

5 Tartalomjegyzék Vonalak / vezetékek Dupla vonal beállításai Szövegtulajdonságok Ablak és ajtó Fal Méretezés Rajz-parancsok Vonal Dupla vonal Négyszög Görbe Görbe vonal Fal rajzolása Kör(ív) Szöveg Kitöltött területek Méretezés Rajzolási segédletek Rajzolási segédletek Magasságmérő Fektetõrendszerek és vezetékek Fektetőrendszerek, vezetékek, kábelek Vezeték / kábel rajzolása Magasság- vagy emeletváltás Funkciók Szerkesztés / változtatás Szerkesztés / változtatás Keresés Egyszerű műveletek Elhúzás Forgatás Tükrözés Elemek kivágása, beillesztése, másolása, törlése Mégsem (Undo) / Ismét (Redo) Elemek tulajdonságainak megváltoztatása Elemek kiválasztása (kijelölés) Objektummenü Változtatás - Tulajdonságok Több elem tulajdonságainak megváltoztatása Rajzok áthelyezése és skálázása A WSCAD funkciói Fólia Mik azok a fóliák? Előre definiált fóliák Aktuális fólia váltása Fóliaállapot átkapcsolása Fólia megváltoztatása / fólia létrehozása Fólia törlése Automatikus fólia-hozzárendelés WSCAD adatcsomag importálása (csak gondozással) Opciók Alkönyvtárak Tervfajták Lapformátum Méretarány Mértékegys(ég). Tizedesvesszők Kurzor iii

6 Tartalomjegyzék Opciók Raszter Befogási tartomány Viszonyítási pont Képernyő Színkiválasztás Színhozzárendelés Szimbólumszínek Rajznyomtató Listanyomtató Egyéb beállítások Eszköztárak Szimbólum / betöltés Megjelenés Szimbólumeditor Általános tudnivalók a szimbólumeditorról Szimbólumparaméterek Az installációs szimbólum jellemzői Létező installációs szimbólum átvétele Test létrehozása Szimbólum mentése könyvtárba / törlése könyvtárból Könyvtár létrehozása Könyvtár törlése Ha egy létező szimbólumot akar módosítani Ha új szimbólumot akar létrehozni Szimbólum másolása / törlése Szimbólumtípus Szimbólumtípus meghatározása Installáció szimbólumtípus Elosztó szimbólumtípus Áttörés szimbólumtípus Ablak szimbólumtípus Ajtó szimbólumtípus Skálázható szimbólumtípus Anyag szimbólumtípus Szimbólumparaméterek beállítása Szimbólumnév meghatározása Tervjel meghatározása Funkciószöveg megadása Fólia megadása Tárgymutató iv

7 Bevezetés Általános tudnivalók az Installációs terv programrészről A WSCAD 5 installációs tervekkel (ill. alaprajzokkal) történő kibővítése olyan funkciókat szolgál, mint az alaprajzok méretarányos létrehozása és szerkesztése, fóliák kezelése és villamos installációs szimbólumok beillesztése, az installációs tervek kábeleinek és vezetékeinek hossz-számítása. Ezekkel a funkciókkal minden lehetőséget megkap az installációs tervek létrehozásához. 1

8 WSCAD 5 Installáció Teljesítményadatok Általános Alaprajzok készítése a villamos installációhoz Áttekinthető emeletkezelés installációs zónákkal Installációs terv programrész Building modul Emeletátfogó kábelezés Szabadon definiálható installációs zónák Fóliakezelés intelligens, automatikus fólia-hozzárendeléssel Közvetlen hozzáférés a fóliákhoz, és állapotuk módosításához Paramétervezérelt rajzmakrók az áttekintő kapcsolási rajzokhoz - Szöveg keresése - Projektadatok átvétele a rajzkeretbe Rajzfunkciók Szimbólumkönyvtárak a villamos installáció minden területéhez Installációs tervek létrehozása Áttekintő ablak az aktuális pozíció megjelenítéséhez 3D-s ellenőrző nézet - Magasságmérő megjelenítése Különböző funkciók a világítás pozícionálásához Falak sraffozása különböző tulajdonságokkal Tervek közvetlen bescannelése lehetséges - - Vonaltípus: görbe vonalak rajzolása Fektetőrendszerek és kábelutak használata Fektetés módjának meghatározása előre az installációs zónákban Kábeltervjel használata a kábelböngészőből (hossz) Kábel / vezeték: az előre definiálható vezetékek száma 20 Visszavonási lehetőség vezetékek rajzolásánál Útvonal pontjainak megadása, amelyeken a - 2

9 Bevezetés vezetéknek át kell mennie (tárolható) Helyiségek definiálása területszámítással és automatikus áramkör-hozzárendeléssel - Kijelölt terület szerkesztése - Áramkörkezelés a teljesítményre, áramfelvételre, biztosításra vonatkozó adatokkal Az áramkörszám tetszőleges előtagot tárolhat az elosztótervre vonatkozóan Hozzáférés a WSCAD 5 kábeladatbankjához Tartozékok anyagadatai kábelekhez és fektetőrendszerhez (értékelhetők az anyaglistában) Automatika funkciók Készülékszámozás - Vezeték-kereszthivatkozások - Áttekintő kapcsolási rajzok automatikus létrehozása többpólusú megjelenítésben Áramkörlista kiadása nyomtatása vagy szabadon definiálható ASCII fájlba Mennyiségszámítás, kiadás nyomtatóra vagy űrlapra Mennyiségszámítás lakrészekről, fóliákról és áramkörökről Mennyiségszámítás ASCII-, dbase-, Access-, Word-, Excel-, UGS-/UGL fájlformátumban Kábellista az installációs terv összes kábeléről (saját sablon / űrlap) Csatolók DWG-/DXF-import fólia-kiválasztással DWG-/DXF-export Hozzáférés Access-adatbankokhoz - ASCII-, Excel- és Datanorm4.0 fájlok importja Kapcsolódási lehetőség szakmai szoftverekhez Csatoló a DIALux 4.2 verzióhoz: a fényszámítás szempontjából lényeges adatok exportja/importja

10

11 Munkafelület Munkafelület A WSCAD 5 installációs terv programrész indítás után: Az alábbiakban ismertetjük a képernyőn látható legfontosabb elemeket: Az ablak címsor megadja a program, az aktuális projekt, valamint az aktuális tervfájl nevét. A rendelkezésre álló parancsok a menüsor segítségével érhetők el. A bal egérgombbal kattintson a kívánt elemre vagy használja az <Alt> és az aláhúzott betűk billentyűkombinációit. 5

12 WSCAD 5 Installáció A parancssor gyakran használt parancsokhoz bocsát rendelkezésére ikonokat. Természetesen több parancssorral is dolgozhat, és az ikonokat szabadon rendezheti. A formázási sor megmutatja, hogy melyik az éppen aktuális fólia és az aktuális szövegstílus. Itt átválthat másik fóliára, megváltoztathatja az állapotot, vagy kiválaszthat egy másik stílust. Az információsor a rajzterület alatt informálja Önt a befogásról és az ortogonális módról, megmutatja mindkét egérgomb funkcióját és tartalmazza az általános beviteli mezőt. Vegye figyelembe a rajzfunkciók színét vonalvastagságát és -típusát, ill. a vezeték-vonalak vonaltípusát. Az állapotjelző sor legalul megmutatja a lapformátumot, a méretarányt, a koordinátákat, valamint kiegészítő információkat arról a kurzorpozícióról ill. parancsról, amelyre a kurzor éppen mutat. 6

13 Munkafelület Eszköztárak A WSCAD 5 Installációs terv programrész három különféle eszköztárat különbözet meg: Parancssorok Információsor Formázási sor Az eszköztárak két állapotúak lehetnek: Lehetnek önálló ablakok, amelyek a felületen bárhol elhelyezhetők, és egy ablakszöveg tartozik hozzájuk. (angol elnevezéssel floating típusú eszköztár). Lehet egy csatolt sor is, amely a főablak tetszés szerinti helyére állítható (angol elnevezéssel docking típusú eszköztár). A kapcsolt eszköztár nem rendelkezik ablakszöveggel. A két lehetőség közül, a Windows szabványnak megfelelően, az alábbiak szerint választhat: A bal egérgombbal való dupla kattintással változtatható az eszköztár állapota. Ha rákattint, és lenyomva tartja az egérgombot, elhúzhatja az eszköztárat tetszés szerinti helyre. Amennyiben ilyenkor az eszköztárat teljesen rátolja az ablak peremére, akkor az csatolttá válik. Az eszköztárnak az adott alkalmazás-ablak oldalára való helyezésével párhuzamosan (egymás mellé) vagy sorban (egymás után) több eszköztár is elhelyezhető. Ilyenkor célként az eszköztár melletti vagy mögötti pontot választjuk ki. Az eszköztár gombjai mindig egy sorba vannak rendezve. Ha az egér egy gombra áll, automatikusan megjelenik az adott gomb funkcióját magyarázó segédszöveg (angolul. tooltip). Ha rákattint az ikonra, és lenyomva tartja az egérgombot, lent az állapotjelző sorban további információk jelennek meg. Annak érdekében, hogy minél több hely maradjon a munkafelületen, mindegyik eszköztár el is rejthető. Ehhez állítsa a kurzort az adott ikonsorra (de ne annak valamelyik gombjára), és nyomja meg a jobboldali egérgombot. Egy menü nyílik meg, amely felsorolja a látható és a nem látható eszköztárakat. Ezzel nemcsak elrejthetőek vagy megjeleníthetőek az ikonsorok, de megváltoztatható az információ- ill. a formázási sor állapota. Megjegyzés A parancssorok száma legfeljebb 200 lehet. Az eszköztárakban elhelyezhető gombok száma a konfigurációs fájlban határozható meg és ott is változtatható. Az összes könyvtár ikonsor együttesen legfeljebb 2000 gombot tartalmazhat. Csak egy információsor és egy formázási sor van. 7

14 WSCAD 5 Installáció Az eszköztárak kezelése Az eszköztárak kezeléséhez a dialógust az "Extrák Opciók" menüparancs segítségével kaphatja meg. Válassza az 'Eszköztárak' fület és a következő dialógust kapja: Az alsó részen az opciókkal ki- és bekapcsolhatja az információsort és a formázási sort. A felső részen látható a létező parancssorok listája. A parancssorok 3 féle állapotban lehetnek: Kikapcsolva: A program nem jeleníti meg az eszköztárat, és el is távolítja azt a memóriából. Nem áll kapcsolatban a programmal, de továbbra is definiálva marad és bármikor aktiválható. Bekapcsolva: Amennyiben az eszköztár be van töltve, de eddig rejtve volt, az eddigi pozíciójában jelenik meg újra. Egyéb esetben a program betölti az ikonsort, és a felső bal sarokban ablakként jeleníti meg. Rejtve: Az eszköztár láthatatlan marad, de nem törlődik a memóriából. A program az aktív parancssorokat egy '*' jellel, a rejtetteket egy ' '-lel látja el. 8

15 Munkafelület Ha kijelöli az ikonsorok egyikét, akkor felül látja a parancs-ikonsor nevét, a gomb méretét, és alul az egyes gombokhoz rendelt funkciókat. Ha meg akarja változtatni a nevet, azt most a fenti beviteli mezőben teheti. Az eszköztárak állapota igen gyorsan átkapcsolható a 'Bekapcsolt' és a 'Rejtett' állapotok között, ha a jobb egérgombbal pl. egy parancssor melletti szabad területre kattint. Ekkor megkapja az eszköztárak listáját, amelyben a bal egérgombbal kattintva egyszerűen megváltoztatható bármely eszköztár állapota. Az 'Új' gombbal új parancssort hozhat létre. Tetszés szerinti nevet adhat a parancssornak, és meghatározhatja az ikonok számát. A 'Töröl' gombbal egy biztonsági kérdés után a parancsikon visszavonhatatlanul törlődik. 9

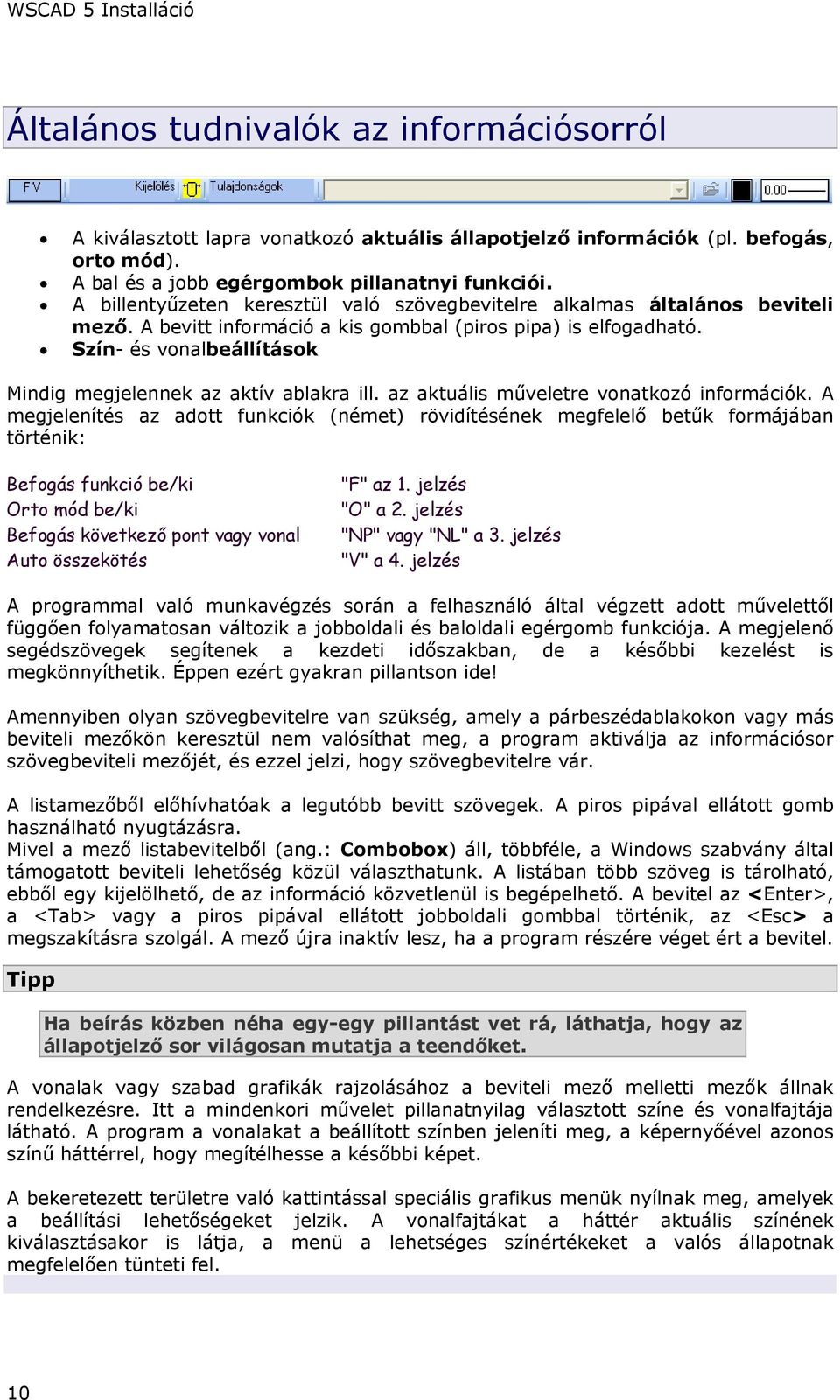

16 WSCAD 5 Installáció Általános tudnivalók az információsorról A kiválasztott lapra vonatkozó aktuális állapotjelző információk (pl. befogás, orto mód). A bal és a jobb egérgombok pillanatnyi funkciói. A billentyűzeten keresztül való szövegbevitelre alkalmas általános beviteli mező. A bevitt információ a kis gombbal (piros pipa) is elfogadható. Szín- és vonalbeállítások Mindig megjelennek az aktív ablakra ill. az aktuális műveletre vonatkozó információk. A megjelenítés az adott funkciók (német) rövidítésének megfelelő betűk formájában történik: Befogás funkció be/ki Orto mód be/ki Befogás következő pont vagy vonal Auto összekötés "F" az 1. jelzés "O" a 2. jelzés "NP" vagy "NL" a 3. jelzés "V" a 4. jelzés A programmal való munkavégzés során a felhasználó által végzett adott művelettől függően folyamatosan változik a jobboldali és baloldali egérgomb funkciója. A megjelenő segédszövegek segítenek a kezdeti időszakban, de a későbbi kezelést is megkönnyíthetik. Éppen ezért gyakran pillantson ide! Amennyiben olyan szövegbevitelre van szükség, amely a párbeszédablakokon vagy más beviteli mezőkön keresztül nem valósíthat meg, a program aktiválja az információsor szövegbeviteli mezőjét, és ezzel jelzi, hogy szövegbevitelre vár. A listamezőből előhívhatóak a legutóbb bevitt szövegek. A piros pipával ellátott gomb használható nyugtázásra. Mivel a mező listabevitelből (ang.: Combobox) áll, többféle, a Windows szabvány által támogatott beviteli lehetőség közül választhatunk. A listában több szöveg is tárolható, ebből egy kijelölhető, de az információ közvetlenül is begépelhető. A bevitel az <Enter>, a <Tab> vagy a piros pipával ellátott jobboldali gombbal történik, az <Esc> a megszakításra szolgál. A mező újra inaktív lesz, ha a program részére véget ért a bevitel. Tipp Ha beírás közben néha egy-egy pillantást vet rá, láthatja, hogy az állapotjelző sor világosan mutatja a teendőket. A vonalak vagy szabad grafikák rajzolásához a beviteli mező melletti mezők állnak rendelkezésre. Itt a mindenkori művelet pillanatnyilag választott színe és vonalfajtája látható. A program a vonalakat a beállított színben jeleníti meg, a képernyőével azonos színű háttérrel, hogy megítélhesse a későbbi képet. A bekeretezett területre való kattintással speciális grafikus menük nyílnak meg, amelyek a beállítási lehetőségeket jelzik. A vonalfajtákat a háttér aktuális színének kiválasztásakor is látja, a menü a lehetséges színértékeket a valós állapotnak megfelelően tünteti fel. 10

17 Munkafelület Formázási sor A formázási sor egy speciális eszköztár, amely leegyszerűsíti a fóliák és a szövegek stílusának megjelenítését. Megmutatja az aktuális fóliát, valamint annak állapotát és az aktuális szövegstílust. Ha a bal egérgombbal a gombra kattint, megnyílnak a listák. Válasszon ki egy kattintással egy stílust vagy fóliát, és a lista automatikusan újra bezárul. 11

18 WSCAD 5 Installáció Parancssor A program egyszerű kezelhetőségéhez a menük állnak rendelkezésre, valamennyi funkció elérhető a megfelelő menüpont és az utána kinyíló párbeszédablak segítségével. A menük funkcionális tagolása eredményeként rövid tanulási időszak után elsajátítható a program kezelése, de hátrány lehet az, hogy minden funkcióhoz újra meg kell nyitni az adott menüt. A program kezelését lényegesen gyorsabbá és egyszerűbbé teszik a parancssorok, amelyek gombjai segítségével közvetlenül végrehajtható az adott funkció. Amennyiben az adott funkció BE / KI kapcsolási állapotnak felel meg, akkor a gomb "benyomva" a BE állapotnak felel meg. Az egyes gombok megjelenési képe minden menüpont esetében meg van határozva, lehetőség szerint az adott funkcióhoz közelálló képet választottunk. Annak érdekében, hogy az eszköztáron belül a gombok sorrendjét egyéni kívánságának megfelelően átrendezhesse, aktiválnia kell az objektumok tulajdonságai funkciót azáltal, hogy a kurzort az adott gombra állítja, és a jobb egérgombbal rákattint. Gomb beillesztése Egy újabb gomb vagy elválasztó szúrható be arra a helyre, ahol a kurzor éppen áll. Amennyiben az adott helyen már egy elválasztó áll, újabb már nem szúrható be. Új gomb beillesztésénél az még üres, tehát még nincs funkciója. A maximálisan felhasználható gombszám túllépésénél a program hibaüzenetet küld, és nem végzi el a műveletet. Kiegészítés Az eszköztár végéhez egy új gomb adható hozzá. Az új gomb beszúrásához hasonlóan a hozzáadott gombnak sincs még funkciója, vagyis ahhoz előbb egy funkciót kell hozzárendelnie, mielőtt azt igazán használni tudná. Gomb áthelyezése A gomb, amelyen a kurzor áll, az eszköztáron belül más helyre is áthelyezhető. Indítsa a folyamatot úgy, hogy kiválasztja az "Eltolás" pontot az objektum-tulajdonságok menüben. Majd vigye a kurzort arra a helyre, ahová az adott gombot át akarja helyezni és aktiválja az objektumok tulajdonságainak menüjét a jobb egérgombbal: 12

19 Munkafelület -> Az " Eltolás " parancs előtt megjelenik a ' ' jel, amely jelzi, hogy az áthelyezési művelet beindult. Lépjen most a "Beillesztés" pontra, amely almenü kiegészült az éppen áthelyezni kívánt gomb funkciójával. Az utolsó sorban látható az áthelyezni kívánt gomb funkciója. Kattintson rá, és a program lezárja az áthelyezés folyamatát. Megjegyzés Attól függően, hogy éppen hol áll a kurzor, a 3 opció valamelyike inaktívvá (szürkévé) válik. Ilyen módon pl. az "Elválasztó" pont inaktív lesz, ha a kurzor egy másik elválasztón áll, vagy pedig az ikon funkciószövege válik szürkévé, ha beillesztéskor a kurzor éppen ezen az ikonon áll. Törlés A program minden további biztonsági figyelmeztetés nélkül törli az elemet (gombot vagy elválasztót), amelyen a kurzor áll. Felvétel (=funkció hozzárendelése) Az objektum tulajdonságai menü első sora mutatja, hogy mely ikonhoz mely funkció van hozzárendelve. A változtatáshoz vagy új funkció hozzárendeléséhez a "Felvétel" menüpontot kell választani. A felvétel mindig olyan folyamat, amely a kezelőtől bizonyos beavatkozásokat vár, amelyeket azután a program rögzít. A menün belül látható pipa jel révén ellenőrizhető, hogy még aktív-e a felvételi üzemmód. A felvételi funkció indításakor a program a kívánt menüpont kijelölését várja. Amennyiben parancsot tud átvenni a program, egy pillanatra megváltozik a gomb megjelenési képe. A menü lezárásával a program automatikusan befejezi a felvételi funkciót. Megjegyzés Egy menüpont kijelölésénél azt a menüpont közvetlen kiválasztása nélkül is hozzárendelheti a gombhoz, ha a menüt oldalirányban hagyja el. Opciók Ez a pont közvetlenül a megfelelő konfigurációhoz kilép, feltéve, hogy abban van ehhez a ponthoz tartozó beállítási lehetőség. Egyéb esetekben ez a menüpont inaktív (szürke). 13

20 WSCAD 5 Installáció A következő fejezetekben rövid áttekintést nyújtunk a WSCAD 5 Installációs programrész fontos elemeiről. Figyelmesen olvassa el ezeket a pontokat, hogy könnyebben megértse az összefüggéseket. 14

21 Munkafelület Funkcióbillentyűk A grafikus felület bemutatása során nem feledkezhetünk meg a funkcióbillentyűkről sem. Ezek segítségével is könnyen elérhetőek a gyakran igényelt műveletek. Minden bizonnyal gyakran fogja használni az F4 billentyűt, amellyel a rajzot a meglévő ablakhoz igazítja. Az F2 ill. F3 gombokkal gyors zoomolás, az F5 gombbal a befogás átváltása, míg az F7 billentyűvel a raszter-átkapcsolás végezhető el. Egy billentyűt minden bizonnyal minden Windows-felhasználó jól ismer: ez az F1 gomb, amellyel az online súgó hívható be. Emögött a teljes felhasználói kézikönyv rejlik, emellett aktuális tájékoztatást és tippeket ad. Az alábbi funkcióbillentyűk állnak rendelkezésére: Billentyű F1 F2 F3 F4 Ctrl-F4 ALT-F4 F5 F6 F7 F8 F9 F10 F11 F12 Funkciója Az online súgó behívása Nagyítás Kicsinyítés Illeszt (az ablak méretéhez) 1:1 megjelenítés Program bezárása Befogás be / ki Ortogonális mód be / ki Raszter be / ki Befogás következő pont vagy vonal egy menün keresztül Kurzor nullapont abszolút / relatív Auto összekötés be / ki Frissítés Szimbólumböngésző be / ki Az adatbank-managerben működő billentyűk F2 F3 F4 F8 Ctrl + E Ctrl + D Ctrl + B Funkció Közvetlen változtatás (adatrekordban) Új bejegyzés (adatrekord) Változtatás (adatrekord) Törlés (adatrekord) Cikkszám összekötése szimbólummal Cikkszám és szimbólum összeköttetésének feloldása Kombielem létrehozása 15

22 WSCAD 5 Installáció Az egér használata A Windows rendszerhez hasonló kezelői felületen főként egérrel fog dolgozni. Ezzel lehet például az alkatrészek beillesztésekor a kurzort a megfelelő helyre állítani. Figyelje a kurzor formáját, mert fontos információkat kaphat az egérfunkciókról. A program a bal egérgombot minden esetben pozitív megerősítésként értelmezi. Ezzel kiadhat egy parancsot, vagy kijelölhet vagy elhelyezhet egy elemet. A megszokott Windows kezeléshez tartozik az ablakok méretének változtatása és az ablakok áthelyezése. A jobb egérgombbal több funkciót érhet el, a mindenkori mód szerint. Itt különösen ügyeljen arra, hogy ne legyen elem kijelölve (bal egérgombbal vagy ablakkal) mielőtt egy kívánt elemre jobb egérgombbal rákattint. A leggyakrabban használt funkció az objektumorientált menü aktiválása: Helyezze a kurzort pl. egy elemre vagy alkatrészre, majd kattintson a jobb egérgombbal, így egy menüt kap, amely felkínálja Önnek az elemmel kapcsolatosan legtöbbször használt parancsokat. Egy folyamat alatt, mint pl. egy elem eltolása vagy beillesztése, a jobb egérgomb veszi át a megszakító funkciót, tehát azonos a jelentése az <Esc> billentyűvel. Az alsó képernyőszegélyen az információsorban találja a szín és a vonal mezőit. Ha a bal egérgombbal a baloldali négyszögbe kattint, egy menü nyílik meg a szín átállításához. Ha a bal egérgombbal a jobboldali mezőbe kattint, a vonaltípus átállításához való menü nyílik meg, miközben a jobb egérgombbal a vonalvastagság állítható át. Sok kiválasztó ablakban és a szimbólumböngészőben dupla kattintással gyorsan és egyszerűen választhat. Még egy szó a kijelölésről: Előbb mindig válassza ki az elemet (vagy elemeket), és csak aztán a műveletet, amelyet el akar végezni. Az elemeket, mint az alkatrészeket egyszerűen egy bal egérgombbal való kattintással kijelölhet, ezeket a program speciálisan jeleníti meg. Természetesen ily módon több elemet is kiválaszthat. Vagy húzzon egy kijelölő ablakot: kattintson egy 'üres' helyre, és mozgassa az egeret, így egy négyszöget húz. A következő egérkattintással (bal) a négyszögön beüli valamennyi alkatrész ki lesz jelölve. Ugyanezen 16

23 Munkafelület a módon egyenként vagy ablakkal újra visszavonhatja a kijelölést, vagy az <Esc> billentyűvel az egészet. 17

24 WSCAD 5 Installáció Több ablak A WSCAD 5 Installációs programrészben egyszerre több rajzablakkal is dolgozhat. Az alábbi példa két ablakos megjelenítést mutat: Mindegyik ablak címsorában látható, hogy mit ábrázol. A jobb felső sarokban látható gombokkal minimálisra csökkenthető, maximálisra növelhető az ablak mérete, vagy teljesen bezárható. Az ablak bezárása esetén a program az esetleges változtatásokat is elmenti. Megjegyzés A gombok megjelenési képe a használt Windows-változattól függ. Minden rajzablakhoz az alaprajz pontosan egy lapja tartozik, vagyis egy lap nem jeleníthető meg egyszerre két különböző ablakban. Minden ablakhoz rajzmemória is tartozik, emiatt többablakos üzemmódban több memóriára van szüksége. 18

25 Munkafelület Fontos, hogy a más lapokra vezető funkciók előtt (pl. "Lapozás") mindig ellenőrizzük, hogy az adott lap nincs-e már egy rajzablakhoz hozzárendelve. Ebben az esetben a megfelelő ablak aktiválódik. Ez pl. a "Lapozás" esetében oda vezethet, hogy egy második, a háttérben működő rajzablak aktiválódik. A teljes ablakon belül bármelyik rajzablak eltolható vagy a mérete változtatható, egymás mellé vagy egymásra tolva rendezhető. Megjegyzés Az "Ablak" menüben olyan parancsokat is talál, amelyekkel a képernyőn lévő ablak felosztható. Ennek a menünek a része a meglévő rajzablakok felsorolása is (vízszintes, függőleges, átlapolt és a megnyitott fájlok listája). 19

26 WSCAD 5 Installáció Menüsor A menüsor a parancssorok mellett a WSCAD 5 Installációs programrész funkcióihoz és parancsaihoz biztosít közvetlen hozzáférési lehetőséget. A menüszerkezet általában szabványos elrendezésű, ahogy azt már Ön is ismeri, pl. szövegszerkesztő- vagy táblázatkezelő programokból. Kattintson rá egyszerűen az egérrel a kívánt parancsra, és a már ismert legördülő menü nyílik meg. Ugyanez a hatás érhető el az <Alt> billentyű és a menüben aláhúzott karakter lenyomásával is: Egyes parancsok szürke színben jelennek meg, ez azt jelenti, hogy ezek pillanatnyilag nem hajthatóak végre. A jobb oldalon levő kis nyíl egy további almenüre utal. A menü meg is változhat (pl. a szimbólumeditorban) és az aktuális feltételekhez igazodhat. A menüszerkezet fontosabb pontjai: Fájl: Itt található az összes fájlműveleti parancs, az összes projektparancs és a nyomtatóvezérlő, de a fájlimport parancsok a DXF- és a bitmap-importhoz is. Szerkesztés: Itt találja a parancsokat a vágólappal való munkához (törlés, másolás, beillesztés), valamint külső adatok feldolgozásához, mint pl. áramkörök, emeletek stb. Nézet: Itt van összefoglalva az összes parancs a zoomoláshoz vagy a képrészlet eltolásához. Beillesztés: Ebben a csoportban megtalálja valamennyi parancsot, amelynek segítségével beillesztheti az előkészített elemeket az aktuális rajzba. Így bevihet, pl. részrajzokat, egy komplett fájlt, vagy egy szimbólumot egy könyvtárból. Figyelem Eltérően a "Rajzolás" menü parancsaitól, az elemek már léteznek, nem a folyamat alatt jönnek létre. Rajzolás: Ezen csoport parancsai arra szolgálnak, hogy új elemeket hozzon létre az aktuális tervfájlban. Ide tartoznak a grafikus elemek (vonal, kör) ugyanúgy, mint a falak, szövegek vagy méretezések. Figyelem 20

27 Munkafelület A "Beillesztés" menüparancstól eltérően az elemek a funkció alatt jönnek létre. Változtatás: Ebben a csoportban olyan parancsokat talál, amelyekkel megváltoztathatja az elemek kinézetét vagy tulajdonságait. Extrák: Itt vannak a parancsok a cikk-adatátvételhez, az anyaghozzárendeléshez, és az opciókhoz (konfiguráció). Formátum: Különböző elemekre, fóliákra és stíluskezelésre vonatkozó parancsok. Editor: Részrajzok, rajzkeretek, szimbólumok stb. előállítására vonatkozó parancsok. Ablak: A rajzablak befolyásolására vonatkozó parancsok. 21

28 WSCAD 5 Installáció Állapotjelző sor Az állapotjelző sor egy fontos információforrás, amelyre ennek ellenére nem figyelünk eléggé. Az egyes mezők példánkban a "Rajzolás Vonal" funkciót magyarázzák: Egészen balra találja azon parancs magyarázatát vagy üzeneteit, amelyet éppen kiadott. Most rajzolási módban van, a program a vonal következő pontjának megadására vár. A következő mezőben találja azokat a koordinátákat, amelyeken az egérkurzor áll. Emellett látható a rajzolási mód szöge (W: 45.0 ) és az utolsó koordinátaponttól való távolság (L: 1.49m). Egészen jobbra látható a lap formátuma és a választott méretarány. 22

29 Munkafelület Bevitel a billentyűzeten keresztül A billentyűzeten keresztül általában szöveget vagy koordinátákat tud bevinni. De valamennyi menüparancs elérhető a billentyűzeten keresztül is: ehhez nyomja meg az <Alt> billentyűt és a menüben a választani kívánt funkció nevében aláhúzott betűt. Az elindított műveletek Windows környezetben az <Esc> billentyű megnyomásával szakíthatók meg. Ezen túlmenően még néhány fontosabb funkcióbillentyű áll rendelkezésre: Rajzolási műveletek során a négy kurzormozgató billentyű az egérmozgatással egyenértékű. Sokszor egyszerűbb az egér helyett ezen gombok használata. A <Ctrl> billentyű lenyomásával felgyorsíthatóak a kurzormozgató billentyűk. Az <Enter> billentyű hatása legtöbbször megegyezik a bal egérgomb hatásával. A <PgUp> ill. a <PgDn> gombokkal lapozhat a rajzokban. A <Ctrl-C> billentyűkombinációval másolhatja át a kijelölt tartomány alkatrészeit, vagyis ezen alkatrészek egy köztes fájlba és a Windows vágólapra helyezhetőek. A <Ctrl-V> vagy az <Ins> billentyűkkel illeszthetők be a vágólapra helyezett elemek. Megegyezik a "Szerkesztés Beillesztés" parancs hatásával. A <Ctrl-X> vagy a <Del> billentyűk hatására a program törli a kijelölt tartományban lévő elemeket. A <Ctrl-Z> billentyűkombinációval érvényteleníthető az előző művelet (UNDO (Mégsem)). Figyelem Ha meg kell adnia valamit, és az általános szövegbeviteli mezőbe már korábban írt be szöveget, a program azt már kijelöltnek tekinti. Ez a kiemelt megjelenítésből látszik. Amennyiben a kijelölt szöveget csak módosítani, majd megtartani szeretné, akkor ehhez előbb a kurzort a kurzormozgató gombokkal (vagy a <Home> ill. az <End> gombokkal) a megfelelő helyre kell állítania. Közvetlen szövegbeírás esetén a korábbi szöveg azonnal törlődik! Néhány szó a koordináták megadásához Ha a WSCAD 5 koordináták megadását várja, balra lent az információsorban egy felszólítást lát, mint pl. "Kezdőpont elhelyezése" vagy "Vonalpont elhelyezése". Most ahelyett, hogy az egérrel határozná meg a pontot, egyszerűen a billentyűzeten keresztül megadhatja a koordinátákat. Az első karakter beírásával a beviteli mező aktiválódik. Az aktuális mértékegységet egyébként a koordinátakijelzés után láthatja. Mindig meg kell adnia egy X és Y-értéket, az elválasztó jel közöttük '/' vagy egyszerűen egy szóköz. Az adatok akkor a beállított kurzor nullapontra vonatkoznak. Példák érvényes koordináta-adatokra: Abszolút X/Y 1.5/2.7 vagy 1,5/2.7 vagy 1,52,7 A relatív adatokat, amelyek az előző koordinátapontra vonatkoznak, úgy jelölheti, hogy eléjük állít egy 'r' vagy egy '@' karaktert. Relatív X/Y r1,5/2,7 vagy r

30 WSCAD 5 Installáció Természetesen meg lehet adni a szöget és a hosszat is, úgy hogy a koordináták elé egy 'w'-t ír. Különlegességet jelent az a lehetőség, hogy az irány az egérrel, a vonal hossza billentyűzeten keresztül adható meg. Mivel itt egy relatív adatról van szó, itt is elé kell írnia egy 'r'-t vagy '@'-t. Szög fok / hossz w45 2,5 vagy irány az egérrel r1.5 24

31 Munkafelület Tervtípusok A WSCAD 5 Installációs programrész különböző tervtípusokat ismer a különféle tervekhez. Valamennyi tervfajta ismertetőjele a fájlkiterjesztés. Az űrlapok, rajzkeretek stb. is külön tervfajták (azaz fájltípusok). Tervfajta Installációs terv Szimbólumkönyvtár Rajzkeret Fájlkiterjesztés *.ARD *.BIB *.FRM Figyelem Attól függően, hogy éppen melyik terven dolgozik, a menü eltérő lehet. 25

32 WSCAD 5 Installáció Megjelenés A WSCAD 5 grafikus megjelenésének egyéni beállításaival jól kihasználhatók a Windows rendszer lehetőségei. A 'Megjelenés' fülön megtalál ehhez minden eszközt. A Windows standard munkafelület opció a nem olyan bátor WSCADfelhasználók számára biztosítja a hagyományos stílusú munkafelületet. A Menü, Eszköztárak, Gombok opciók a kiválasztott színtípusok grafikus beállításait aktiválják. A 'Minta' a dialógusokban használatos gombon mutatja meg azonnal az elvégzett beállításokat. Itt pl. a vízszintes színezés és a 3D beállítások hatásait látják. A beállításokat a WSCAD 5 kapcsolási rajz szerkesztő-, installációs terv szerkesztő-részében és a Building modulban külön-külön kell elvégezni és csak a program újraindítása után hatnak. 26

33 Alapok Projektszerkezet A WSCAD 5 Installációs programrész projektorientáltan dolgozik, ami azt jelenti, hogy létre kell hoznia egy új projektet mielőtt installációs tervet készít, ez különösen a DXF fájlok vagy scannelt képek importjánál érvényes, azaz, ha új rajzot akar készíteni, előbb létre kell hoznia egy üres lapot. A program automatikusan minden projektnek egy új alkönyvtárat nyit, ezért egy projektnév nem fordulhat elő kétszer. Valamennyi, a projekthez tartozó fájl (installációs tervek, emeletadatok, projektállapot stb.) ebbe az alkönyvtárba kerül. A projektkönyvtár a projektlista konfigurációjában beállított mappák egyik alkönyvtára lesz. A rendszerezést a projektkezelés végzi. Emeletorientáció A WSCAD 5 Installációs programrész arra épül, hogy minden emelethez pontosan egy alaprajz tartozik. Az alaprajzfájl neve megegyezik az emelet nevével. Az emeleteket ezért definiálni kell az emeletkezelőben, mielőtt egy alaprajzfájl készül. Itt nemcsak az emeletnevet adjuk meg, hanem magassági adatokat, és installációs zónákat definiálunk. 27

34 WSCAD 5 Installáció 3D-s magassági információk Jóllehet Ön az alaprajzkészítésnél két dimenzióban dolgozik, a program automatikusan felhasználja az emeletkezelő magassági adatait. Minden emelet egy meghatározott relatív magasságban kezdődik, a belső magasságot a program automatikusan átveszi a falakra. Azok az alkatrészek, amelyeket az előre definiált installációs zónákra helyez, átveszik azok magasságát az emeletkezelőből. Az előre definiált installációs zónák helyett természetesen saját adatokat is használhat. Fontos Valamennyi magassági adat mindig az emelet padlójának felszínéhez viszonyított. Lásd Az Emeletkezelés részben az Az emeletkezelő alapjai fejezetet. 28

35 Projektkezelés Általános tudnivalók a projektkezelésről A projektkezelés azonos a WSCAD 5-ével, és az Installációs terv programrészben csak korlátozott működéssel áll rendelkezésre. Csak a Building modulban frissülnek a projektkezelés adatai az installációs tervek rajzkereteiben. 29

36 WSCAD 5 Installáció Projekt létrehozása Kizárólag a Kapcsolási rajz programrészben történhet! Lásd A Projekt létrehozása fejezetet a WSCAD 5 súgóban Előbb indítsa a Kapcsolási rajz programrész főmenüjéből a projektkezelést a "Fájl Projektkezelés" menüponttal, majd hozzon létre ott a "Projekt Új" menüponttal egy új projektet, pl. a PRÓBA nevűt. Ekkor a telepítési útvonalon a Projektek mappában létrejön egy ilyen nevű alkönyvtár. Most még állítsa be a használandó sablont pl. DINA0-ás lapformátumhoz. A sablonokat különböző lapformátumokhoz állítottuk össze, és egyénileg definiálhatók. Milyen sablont kell használni? Fontos tudni, hogy milyen adatforrásból származnak a tervek, amit esetleg egy importnál használunk. DXF formátumúak, BMP formátumúak vagy még meg kell rajzolnunk a tervet? Egyéb megfontolandók: Milyen nagy az épület, milyen méretarányt használunk, melyik lapformátum a követelmény. Minden fájl, ami ehhez a projekthez tartozik, ebben a mappában tárolódik. Ha egy szakmai szoftverrel is dolgozik, akkor ugyanazt a projektnevet ill. számot használja, amelyet ebben a szoftverben az adott projekthez használ. Adatok átvétele Ha bezárja a dialógust 'OK'-val, létrejön egy új, Próba nevű projekt és bekerül a projektkezelés mappafájába. A projektkezelés jobboldali részében kiegészítheti a kijelölt projekthez tartozó projektadatokat. Az Ügyfél, Építész és Építési hely mezőkkel mindig az adatbankokba jut, ahol speciális adatokat adhat meg. A korábban bevitt információk ott tárolódnak és mindig az Ön rendelkezésére állnak. Mindegyik adatbank az Ügyfél, Építész és Építési hely mezőkbe való dupla kattintással hívható be. 30

37 Projektkezelés Az 'Átvétel' gombbal a kijelölt sorok tartalmát átveheti az adatbankból a projektkezelésbe. 31

38 WSCAD 5 Installáció Rajzok létrehozása a projektkezeléssel Ez csak megnyitott projektek esetében lehetséges. Ügyeljen arra, hogy a projektkezelés címsorában az "Installáció" szöveg legyen látható. Ha nem így van, akkor előbb át kell lépnie a másik programrészbe. Installációs terv Ha alaprajzokat vagy installációs terveket akar létrehozni (akkor is, ha később további tervekre van szüksége a projekthez), akkor előbb nyissa meg a kívánt projektet (megnyitás aktiválás értelemben is). Ehhez kattintson jobb egérgombbal a projektnévre és válassza a "Megnyitás" menüpontot. Vagy használhatja a főmenüt is. 32

39 Projektkezelés A projektkezelés címsorában most a megnyitott projekt nevét láthatja. Kattintson jobb egérgombbal az Installációs terv gyűjtőmappára az "aktív projektben", majd válassza a "Létrehozás" parancsot. Ezután elindul az emeletkezelő. Emeletkezelő A program azonnal az emeletkezelőbe lép, ahol minden emeletnevet megadhat, ill. meg kell adnia. Írja be az aktív mezőbe az emelet nevét (pl. Emelet 1). Ezután nyomja meg az <Enter> billentyűt, ezzel átveszi a nevet, és az utolsó emelet felett egy újabb sor aktiválódik emelet megadásához. 33

40 WSCAD 5 Installáció Ha nem akar újabb emeletet létrehozni, akkor szakítsa meg a bevitelt az <Esc>-pel. Ha már van létező emelet, a program nem aktivál beviteli mezőt az emeletkezelőben, ehelyett egyedileg eldönthetjük, hogy a meglévő szint alá vagy fölé akarunk újat beszúrni. Lásd még az Emelet létrehozása fejezetet. Ha nem változtatja meg az adatokat, akkor a program a Belmagasság-hoz és a Plafonvastagság-hoz a standard értékeket veszi át, és a beállított értékek egyszerű összeadásával állítja elő az új emeletek magassági adatait. A "Fájl Befejezés" menüponttal zárhatja be az emeletkezelő ablakát, ezután a program felszólítja egy új alaprajz létrehozására. Alaprajz létrehozása Most létrehozhatja az új alaprajzot. Határozza meg a listamezővel (Fájl) a létrehozandó új alaprajzot. 34

41 Projektkezelés A 'Megnyitás' gomb megnyomásával létrehoz egy alaprajzot az alul beállított emelethez. A lapméret a projekt létrehozásakor beállított sablonhoz igazodik. 35

42 WSCAD 5 Installáció További alaprajzok létrehozásához a fenti műveleteket kell ismételnie. 36

43 Projektkezelés Létező tervlapok tulajdonságainak megváltoztatása Miután már létrehozott alaprajzokat vagy installációs terveket, ezek méretét utólag is megváltoztathatja. Az alaprajzok fájlkiterjesztése mindig *.ARD. Kattintson jobb egérgombbal a tervbe (mindegy, hogy alaprajz vagy áttekintő kapcsolási rajz), így egy különböző beállításokat ill. parancsokat tartalmazó menüt hív be. Ha a "Tulajdonságok" menüpontot választja, megnyílik egy dialógus, amelyben meghatározhatja a tervlap általános tulajdonságait. 37

44 WSCAD 5 Installáció A méretaránynak a várható rajzmérethez kell igazodnia. Ha alaprajzának hossza X- irányban 43 m, akkor 1:100 méretaránynál a rajz hossza 43 cm lesz. Ebből következik, hogy a DIN A3 formátum túl kicsi. Minden látható: engedélyezi a nem látható szövegek megjelenítését is. Orto mód (F6): csak vízszintes és függőleges vonalak és vezetékek rajzolását engedi. Auto összekötés (F10): azt jelenti, hogy a program automatikusan összeköti az alkatrészeket és a vezetékeket egymással, ha különböző installációs zónákban találhatók, és ha a vonal pontjának elhelyezésekor optikailag az alkatrész fölött van. Raszter és Befogás: mindig legyen bekapcsolva (F5, F7), mert a befogás elengedhetetlen két vonal pontos összekötéséhez. A raszter és a befogás éppenséggel különböző méretű is lehet. Viszonyítási pont / Pont megadása: nagyon fontos, mert ezzel a beállítással gondoskodik az egyes alaprajzok fedési azonosságáról. Viszonyítási pontként értelemszerűen az alaprajz egy olyan pontját választjuk, amely minden emeleten változatlan, pl. egy kémény vagy az épület széle. Ha beállít egy viszonyítási pontot egy tervlapon, akkor ez a pozíció egy X/Y kijelzéssel a projekt összes többi alaprajzán látható lesz. Ha utólag megváltoztatja a lapformátumokat, esetleg hozzá kell igazítania a rajz tartalmát, és be kell illesztenie egy új rajzkeretet. Természetesen bármikor megváltoztathatja bármelyik tervformátumot. De ügyeljen arra, hogy a dialógusokban minden tulajdonságot beállít, ami a rajzához fontos, hogy pl. a vezetékezés nem változik-e meg a méretaránnyal. 38

45 Emeletkezelõ Az emeletkezelő alapjai Ahogy már az előző fejezetekből tudja, az emeletek szerinti tájékozódás a WSCAD 5 Installációs terv programrész fontos jellemzője. Az emeletkezelő munkafelülete egy táblázat, amilyet már bizonyára Ön is ismer táblázatkezelő programokból: Minden emelethez egy sor tartozik magassági adatokkal és a hozzájuk tartozó szerelési zónákkal. Az emeletek magassági adatai lentről felfelé növekvők. A Magassági adat a padló felszínének abszolút magassága. A Belmagasság a padló felszínének és a plafon aljának távolsága. Ez egyszerre a falmagasság alapbeállítása falak rajzolásakor. Emeletenként max. 25 installációs zóna definiálható. Zónánként 2 adatra van szükség: a megnevezésre, amelyet később a kábelezésnél vagy alkatrészek betöltésekor lát, és a tulajdonképpeni magassági adat, amelyet az emelet padlójának felszínéhez viszonyítva kell megadni. Az Alapértékek sor az alapbeállítást mutatja, amelyet a program egy új emelet létrehozásakor használ. Az emeletkezelő adatai az stvw.ini fájlban tárolódnak, amely a projekt létrehozásakor automatikusan létrejön a projektmappában. Fontos Egy emeletet definiálni kell az emeletkezelőben, mielőtt létrehozza az alaprajzot. 39

46 WSCAD 5 Installáció Az emeletkezelő használata Az emeletkezelő vagy akkor indul, ha a projektkezelésben új installációs tervet akar létrehozni, vagy ha az Installációs terv programrészben a "Szerkesztés" menüben aktiválja. Méret megváltoztatása A dialógus méretét, ugyanúgy, mint az oszlopszélességet és a sormagasságot, egyénileg beállíthatja. Ehhez vigye a kurzort a dialógus szélére ill. az oszlop- / sorelválasztóra. Figyelje a kurzort: ha a megjelenítése változik, nyomja meg és tartsa úgy a bal egérgombot és úgy mozgassa az egeret. A mindenkori elem az egér mozgásának megfelelően változik. Kijelölés Minden bevitelhez vagy művelethez előbb meg kell határoznia, mely cellák érintettek. Egyszerű bevitelhez elég, ha bal egérgombbal az adott cellába kattint. Egy terület kijelöléséhez kattintson egy cellába, tartsa lenyomva a bal egérgombot, majd vigye a kurzort a kívánt mezők fölé. Szerkesztés A táblázat egy mezőjébe való bevitelt (kivéve: emeletnév) kétféleképpen kezdheti el: vagy dupla kattintással kiválasztja a megfelelő mezőt, akkor az addigi adat megmarad. Vagy egyszeri kattintással kiválaszt egy mezőt, és elkezdi a bevitelt. Akkor azonban felülírja a meglévő adatot. Ha az <Enter> billentyűvel fejezi be a bevitelt, azzal átveszi az értéket és a beviteli mező megint eltűnik. Az <Esc> billentyűvel szakíthatja meg a bevitelt. Bevitelkor megadhatja a mértékegységet is; megengedett a m, dm, cm vagy mm. Ha hiányzik a mértékegység, a program m-nek tekinti. Ebben az esetben az adat automatikusan kiegészíttethető a m mértékegységgel ("Emeletek 'm' mértékegység generálása" parancs). 40

47 Emeletkezelő Tipp A <Tab> ill. <Shift+Tab> vagy a nyílbillentyűkkel lépkedhet a cellák között. 41

48 WSCAD 5 Installáció Másolás / beillesztés Természetesen másolhat és beilleszthet területeket. Persze ezeknek a területeknek össze kell illeniük, tehát nem másolhat szövegcellákat (installációs zóna neve) egy adatmezőbe (pl. belmagasság). A következőképpen járjon el: Jelölje ki a kívánt forrást az egérrel. Használja a "Szerkesztés Cellatartalom másolása" parancsot vagy a <Ctrl+C> billentyűkombinációt, belső másolat létrehozásához (nem Windows-vágólap). Jelölje ki azokat a cellákat, amelyekbe be akar illeszteni, és alkalmazza a "Szerkesztés Cellatartalom beillesztése" parancsot vagy az <Ins> billentyűt vagy a <Ctrl+V> kombinációt. Az adatokat beilleszti és a belső másolat törlődik. Megjegyzés Ha nem összeillő forrás- ill. célterületeket választ, megjelenik egy figyelmeztetés és a folyamat megszakad. 42

49 Emeletkezelő Alapértékek megváltoztatása Az 'Alapértékek' olyan előbeállításokat jelentenek, amelyeket a program új emelet létrehozásakor átvesz. Ha le van tiltva az alapadatok szerkesztése, akkor 3. feliratsorként jelennek meg. Ha engedélyezve van a szerkesztés, akkor az értékek legfelső emeletként jelennek meg. Ennek az emeletnek a nevét azonban nem tudja megváltoztatni. 43

50 WSCAD 5 Installáció Emelet létrehozása Az emeletkezelő új projekt létrehozásakor automatikusan aktiválódik, és rögtön az új emelet beviteli módjára vált. De bármikor később is létrehozhat új emeletet. Ehhez a lenti képen látható parancsok állnak rendelkezésre: Egy emeletet úgy tud kijelölni, ha az emeletnév cellájába kattint. A beviteli módot arról ismeri meg, hogy létrejött egy sor az emelethez, és a beviteli mező az emeletnéven áll. Most még be kell írnia a nevet és az <Enter> billentyűvel rögzíteni. A program azonnal előkészíti a következő emeletet felette. Figyelem Egy emeletnév nem szerepelhet kétszer. Ugyanígy nem végződhetnek a nevek csak _-lel és számokkal (hibás: Név_001 vagy Név_1010, helyes: Név_01A vagy Név_A01. Ha meg akarja szakítani a műveletet, nyomja meg az <Esc> billentyűt vagy az <Enter>-t (anélkül, hogy előbb szöveget írna be). Figyelje az emelet magassági adatát: az esetleg alatta lévő emeletekből kiindulva a program a belmagasság és a plafonvastagság figyelembevételével automatikusan kiszámítja a magassági adatokat. Fontos Adja meg az összes emeletet, mielőtt, ha egyáltalán szükséges, korrigálja az emeletek adatait 44

51 Emeletkezelő Emeletadatok megváltoztatása Emeletadatok alatt a Magassági adatot, a Belmagasságot és a Plafonvastagságot értjük. Normál esetben ezeket az értékeket csak ritkán fogja megváltoztatni, ameddig az alapérték megfelel az Ön adatainak. Ha megváltoztatja az adatok egyikét, akkor az összes felette lévő emelet automatikusan igazodik hozzá. A program ellenőrzi a szerelési zónákat, hogy a mindenkori magasságok még az emeleten belül vannak-e. Adott esetben megfelelő üzenetet kap a felszólítással, hogy ellenőrizze ezt. Ezenkívül két zóna magasságai igazodnak automatikusan: a Plafonban és a Plafon alsó talpéle. Fontos Az installációs zóna neve mérvadó az automatikus igazodásban. 45

52 WSCAD 5 Installáció Emelet törlése Az emeletkezelő egy definiált emelete és a hozzá tartozó alaprajz között szoros összeköttetés van: az alaprajz az emelet nevét kapja, és ha nem viszi be az adatokat az emeletkezelőben, nem tud alaprajzot létrehozni. Ezért egy emelet törlése mindig a hozzá tartozó alaprajz törlésével jár, beleértve az összes benne található elemet. Ezért csak akkor végezze el, ha biztos benne, hogy az alaprajzot is törölheti. Jelölje ki a megfelelő emeletet a nevére kattintva, és adja ki a "Emeletek Emelet törlése" parancsot. A biztonsági kérdés nyugtázása után a program eltávolítja az emeletet az emeletkezelőből. A hozzá tartozó alaprajz az emeletkezelő bezárása után törlődik. 46

53 Emeletkezelő Emelet átnevezése Ha át kell neveznie egy emeletet, a hozzá tartozó alaprajz is átneveződik, ha már létezik. Jelölje ki a megfelelő emeletet, és adja ki a "Emeletek Emeletnév megváltoztatása" parancsot. Adja meg az új nevet és rögzítse az <Enter> billentyűvel. A program az emeletkezelő bezárása után automatikusan átnevezi az alaprajzot. 47

54 WSCAD 5 Installáció Installációs zónák szerkesztése Emeletenként max. 25 installációs zónát definiálhat. Minden szerelési zónához meg kell határoznia a nevet és a magassági adatot. Csak ki kell jelölnie a kívánt cellát, és be kell vinnie az adatokat. Vagy másoljon egy létező zónát egy másik emeletből. Az installációs zónákat is törölheti. De ekkor figyelembe kell vennie, hogy esetleg azt a zónát már használta az alaprajzban. Az emeletkezelő elhagyásakor a program minden installációs zónát ellenőriz, hogy meg van-e adva a név és a magasság. Ha hiányos adatokat talál, azt a zónát töröltnek veszi, és üzenetet küld Önnek. Tipp A szerelési zónáknak nem kell elektromos értelemben vett magasságokra vonatkozniuk, lehet szó pl. ablakmagasságról is. 48

55 Fájlmûveletek Fájl létrehozása Ezt a funkciót indítsa a projektkezelésből! A "Fájl Új" csoport parancsait használhatja alaprajz létrehozásához. Ezek csak akkor aktívak, ha már meg van nyitva egy projekt. Figyelem Gondoljon arra, hogy egy projekthez tartozó minden fájlnak a hozzá tartozó mappában kell lennie. A parancs kiadása után megnyílik egy dialógus a fájl nevének megadására. Minden esetben előre be van állítva a fájltípus és nem változtatható meg. Lásd Alaprajz 49

56 WSCAD 5 Installáció Alaprajz Ezt a funkciót a projektkezelésből is indíthatja! Az összes többi fájltípussal ellentétben egy alaprajz nevét nem adhatja meg egyszerűen, mert a nevek az emeletkezelőben vannak rögzítve. Ezért előbb automatikusan az emeltkezelőbe kerül, és új emeleteket hozhat létre, vagy egyszerűen bezárhatja a dialógust. Amikor bezárja az emeletkezelőt a "Fájl Befejezés" paranccsal, a windowsos beviteli lehetőség helyett itt a definiált emeletek listája jelenik meg. A felső mezőben a már meglévő alaprajzokat látja. Egyszerűen válasszon ki egy nevet az emeletlistából és kattintson a 'Megnyitás' gombra. 50

57 Fájlműveletek A tervformátum beállítása Először ellenőrizze a tervformátumot, ill. állítsa be azt, valamint a méretarányt és a kurzorformát is. Ha pl. DXF-/DWG formátumot akar importálni, és talán a várható tervformátumot is ismeri, pl. DIN A0, akkor állítsa be azt. Ha grafikus formátumokat akar importálni, akkor ehhez is állítsa be a várható lapformátumot. Ugyanez érvényes akkor is természetesen, ha önállóan akar rajzolni egy tervet. DXF / DWG A legkülönbözőbb formátumokban áll rendelkezésére az adatok forrásától függően. A program minden fóliát átvesz a DXF-ből. Ezért előnyös, ha a CAD-tervező tisztán dolgozott a különböző fóliákkal. Grafikus fájlok Egy megrajzolt terv bescannelésével hozhatók létre. Ezeknek a fájloknak nagy a memória- és a számítógép-sebesség-igényük. A program minden vonalat és szimbólumot a standard fóliába vesz át. 51

58 WSCAD 5 Installáció Tervlap előkészítése az alaprajzhoz Miután már definiálta az emeleteket és az installációs zónákat, ajánlatos az első tervlapot konfigurálni. Ha kiválasztott egy emeletet az új alaprajz létrehozásához, megjelenik egy üres tervlap, címsorában az emelet nevével. A fájlkiterjesztés alaprajzok esetén mindig *.ARD. Kattintson jobb egérgombbal a tervbe, erre megjelenik egy menü, amely különböző beállításokat ill. parancsokat tartalmaz. 52

59 Fájlműveletek Ha a "Tulajdonságok" pontot választja, megjelenik egy beállításokat tartalmazó ablak, amelyben a tervlap általános beállításait végezheti el. Ajánlatos a lapformátumot már az elején a kívánt méretre állítani, pl. A0. Mert ha utólag változtatja meg a formátumot, akkor esetleg a rajz tartalmát kell hozzá igazítania, és új rajzkeretet kell beillesztenie. A méretaránynak a várható rajzmérethez kell igazodnia. Ha alaprajzának hossza X-irányban 43 m, akkor 1:100 méretaránynál a rajz hossza 43 cm lesz. Ebből következik, hogy a DIN A3 formátum túl kicsi. Minden látható: engedélyezi a nem látható szövegek megjelenítését is. Orto mód (F6): csak vízszintes és függőleges vonalak és vezetékek rajzolását engedi. Auto összekötés (F10): azt jelenti, hogy a program automatikusan összeköti az alkatrészeket és a vezetékeket egymással, ha különböző installációs zónákban 53

60 WSCAD 5 Installáció találhatók és ha a vonal pontjának elhelyezésekor optikailag az alkatrész fölött van. Raszter és Befogás: mindig legyen bekapcsolva (F5, F7), mert a befogás elengedhetetlen két vonal pontos összekötéséhez. A raszter és a befogás éppenséggel különböző méretű is lehet. Viszonyítási pont / Pont megadása: nagyon fontos, mert ezzel a beállítással gondoskodik az egyes alaprajzok fedési azonosságáról. Viszonyítási pont a szálkeresztben: Viszonyítási pontként értelemszerűen az alaprajz egy olyan pontját választjuk, amely minden emeleten változatlan, pl. egy kémény vagy az épület széle. Természetesen bármikor megváltoztathatja bármelyik tervformátumot. De ügyeljen arra, hogy a dialógusokban minden tulajdonságot beállítson, ami a rajzához fontos, hogy pl. a vezetékezés nem változik-e meg a méretaránnyal. 54

61 Fájlműveletek Megnyitás Ezt a funkciót is indíthatja a projektkezelésből is! A "Fájl Megnyitás" paranccsal rajzokat tölthet be, függetlenül attól, hogy ezek az aktuális projekthez tartoznak vagy sem. Ez a parancs azonban csak akkor működik, ha már meg van nyitva egy projekt. 55

62 WSCAD 5 Installáció Lapozás A "Fájl Lapozás Előző lap" ill. "Fájl Lapozás Következő lap" parancsokkal betöltheti a rajz előző vagy következő lapját, hogyha van. Ugyanez a funkciója a <PgDn> ill. <PgUp> billentyűknek is. Ha éppen egy alaprajzon dolgozik, a <PgUp> billentyű az alatta lévő emeletre ill. újra a legfelsőre jut, ha már a legalsón van. 56

63 Fájlműveletek Bezárás Ezt a funkciót is indíthatja a projektkezelésből is! Ezzel a paranccsal bezárja az aktuális rajzot, a program elmenti a változtatásokat. Az aktuális projektet azonban nem zárja be. 57

64 WSCAD 5 Installáció Eldob Ezzel a paranccsal bezárja az aktuális rajzot, a program az utolsó mentés után történt minden változtatást eldob. A megnyitott projektet nem zárja be. Figyelem A kábelek adatait egy emeletátfogó fájl tárolja. Ha eldob egy alaprajzot, amelyben kábeleket hozott létre vagy változtatott, akkor ezeket a változtatásokat a program mégis elmenti, ha a projekt bármely más alaprajzát elmenti. Ha nem biztos a dolgában, inkább lépjen ki mentés nélkül a WSCAD-ből és indítsa újra. 58

65 Fájlműveletek Fájlimport DXF-/DWG import Ezzel a paranccsal egy DXF-/DWG fájlt olvashat be az aktuális rajzba. Így átvehetők pl. építészek alaprajzai vagy bescannelt és vektorizált tervek. DXF-/DWG formátumú fájlok importjához egy megnyitott (aktív) projektre van szüksége és egy betöltött alaprajz-oldalra. Aktiválja a főmenüben "Fájl Import DXF/DWG" parancsot és keresse meg a DXF- /DWG fájlokat tartalmazó forrásmappát. Válassza ki a kívánt DXF-/DWG fájlt. Megjelenik egy dialógus néhány megváltoztatható tényezővel: 59

66 WSCAD 5 Installáció Fent látja az aktuális DWG / DXF fájlt. A 'Fólia' gomb megnyomására megnyílik egy dialógus, amelyben a létező fóliák láthatók. Válassza ki azokat, amelyeket importálni szeretné. A Laphoz igazít opcióval a kiválasztott kerethez igazítható az importált rajz mérete. Itt inkább ne változtasson semmit. A fájl méretétől függően a programnak valamennyi időre szüksége van a fájl betöltéséhez. Az is lehet, hogy a vonaltípusok és a színek már nem felelnek meg az eredetinek, ugyanígy szövegek, stb. is megváltozhatnak. A Minden elem raszterra opcióval minden elem a raszterra kerül (persze torzítva). 60

67 Fájlműveletek A szöveg DOS-kódú: az importált szövegeket más kódtábla szerint konvertálja (régebbi AutoCad fájloknál van rá szükség). Lásd még Rajzok skálázása és áthelyezése Változtatás - Tulajdonságok 61

68 WSCAD 5 Installáció Bitmap-import Ez a menü a grafika importjának különböző módjait kínálja. A bitmap vektorizálása Itt történik a képpont-információk átalakítása vektorinformációkká. A menüpont aktiválása után megjelenik a fájldialógus, amelyben megkeresheti a bitmap fájlt. Alul kiválaszthatja a képformátumot. 62

69 Fájlműveletek Ha kiválaszt egy fájlt és megnyomja a 'Megnyitás' gombot, betöltődik a kép, és Ön elhelyezheti bal egérgombbal kattintva. Ha jobb egérgombbal kattint a grafikára, a megjelenő menüben kiegészítő funkciókat talál. Tulajdonságok: megmutatja a pillanatnyilag kiválasztott vonal (vektor) tulajdonságait. Felbontás: felbontja az importált grafika vektorainak összetartozását!! Eltolás: lehetővé teszi a teljes grafika újrapozícionálását. Másolás: létrehozza a grafika 100%-os másolatát. Törlés: teljesen törli a grafikát. Szabad skálázás: lehetővé teszi, hogy újra meghatározza a választott grafika méretét felfüggesztési pontok segítségével a grafika sarkain. A hossz-/oldalarány azonos marad. Kilépés: kilép a menüből. A skálázás és áthelyezés funkciók, amelyeket előzőleg leírtunk a DXF-importnál, itt is működnek. Figyelem Az átalakítás egy egyszerű algoritmust használ, amely viszonylag sok külön elemet hoz létre, ami a program futását lelassíthatja. Ezért ez a parancs csak korlátozottan alkalmas egész tervek átvételére! Figyelje a létrehozott elemek számát mutató ablakot, és adott esetben használjon igazi vektorizáló programot. Grafika A "Fájl Import Bitmap Grafika" paranccsal beilleszthet egy képet egy WSCAD rajzba tiszta grafikaként. A grafika mérete és színviszonyai befolyásolhatók, de tartalma 63

70 WSCAD 5 Installáció nem. A menüpont aktiválása után megjelenik a fájldialógus, amelyben megkeresheti a bitmap fájlt. Alul kiválaszthatja a képformátumot. A teljes import után helyezze el a képet a WSCAD rajzban. A grafika szerkesztéséhez csak jobb egérgombbal kell rákattintania. Egy menü jelenik meg, amely a lehetséges parancsokat mutatja. Tulajdonságok: megmutatja a tényleges pixelméretet, valamint a fájlnevet és a hozzá tartozó mappát, ha a grafika csak csatolt fájlként lett beillesztve. Ha csatolt fájlokkal dolgozik, akkor nem szabad megváltoztatnia a fájl tárolási helyét, mert az adatvesztést okozhat. 64

71 Fájlműveletek Szerkesztés: almenüje szín- (Szürkeárnyalatok, Negatív, Fekete-fehér) és igazítás-változtatási lehetőséget (Forgatás: 90 jobbra és balra, valamint 180 ), valamint különböző grafikus szűrőket (Világos, Sötét, Kontraszt ill. Köd, Simít, Élesít, Élek és Dombormű) kínál. Eltolás: a teljes képtartalmat újrapozícionálja a kurzorral megadott helyre. A parancs aktiválása után bal egérgombbal egyszer kattintva határozza meg a grafika felfüggesztési pontját (alappontot), és helyezze el szintén bal egérgombbal egyet kattintva az új pozícióba. Másolás: megduplázza a teljes képet, és lehetővé teszi az újrapozícionálást. A parancs aktiválása után bal egérgombbal egyszer kattintva határozza meg a grafika felfüggesztési pontját (alappontot), és helyezze el szintén bal egérgombbal egyet kattintva az új pozícióba. Törlés: eltávolítja a kiválasztott grafikát a WSCAD rajzból. Skálázás: lásd ehhez a rajz skálázásáról / áthelyezéséről szóló részt. Szabad skálázás: lehetővé teszi, hogy újra meghatározza a választott grafika méretét felfüggesztési pontok segítségével a grafika sarkain. A hossz-/oldalarány azonos marad. 65

72 WSCAD 5 Installáció Méret megadása: a reális hossz- és szélesség-méretek megadását követeli méterben [m]. Lap igazítása: úgy változtatja a grafika méretét, hogy az teljesen illjen a választott WSCAD rajzlaphoz. A hossz-/oldalarány változatlan marad. Vektorizálás: a képadatokat egyes vektorokra szedi szét. Így az egyes vonalak is szerkeszthetővé válnak. Háttér: a grafikát az elhelyezések hátsó felszínére helyezi, hogy ne takarja el az újonnan elhelyezett alkatrészeket. Megjegyzés Válassza ki a szabványos dialógusban a kívánt fájlt és írjon be egy skálázási faktort. Az elemeket azután egyszerűen elhelyezheti az egérrel. Csatolt fájl Tulajdonképpen az előző, tiszta grafika-importtal azonos művelet, de azzal a különbséggel, hogy itt a fájlt nem illeszti be a WSCAD rajzba, hanem csak egy csatolást (kapcsolatot) hoz létre ehhez a grafikához. Ügyeljen arra, hogy nem szabad megváltoztatnia a grafika pozícióját (mappa, meghajtó)! 66

73 Fájlműveletek Fájlexport Fájlexport DXF-/DWG-be Ezzel a paranccsal az aktuális rajzot egy DXF-/DWG fájlba alakítja, amelyet aztán más rendszerekbe beolvashat. A DXF-/DWG fájl nevét egy Windows standard párbeszédablakban adhatja meg. Sok grafikus elemet, mint vonalak, körök, szövegek stb. kiadhat, ugyanúgy, mint a fóliákra vonatkozó információkat. 67

74 WSCAD 5 Installáció Grafika kiadása Ha aktiválni akarja ezt a funkciót, válassza a "Fájl - Export- Grafika kiadása" menüpontot. Elindul a 'Megnyitás' dialógus, amelyben meg kell adnia a fájl nevét és formátumát; a javasolt fájltípusok: PNG, PCX vagy BMP. Az összes grafikus elem, mint vonalak, körök, szövegek stb. ki lesz adva, szintúgy a fólia-információk. 68

75 Fájlműveletek Mentés Ezt a funkciót is indíthatja a projektkezelésből is! Ezzel a paranccsal az aktuális rajz minden változtatását elmenti, de a rajzot nem zárja be. 69

76 WSCAD 5 Installáció Mentés másként Ezt a funkciót is indíthatja a projektkezelésből is! Ezzel a paranccsal az aktuális rajzot másik néven mentheti el. Így a meglévő fájlról másolatokat is létrehozhat. 70

77 Fájlműveletek Törlés Ezt a funkciót is a projektkezelésből indítsa! Ezzel a paranccsal törölhet egy WSCAD fájlt. Egy szabványos dialógus jelenik meg, amelyben be van állítva a projektmappa. Válasszon egy fájltípust az alsó listából, jelölje ki a fájlt, majd kattintson a 'Törlés' gombra. Egy biztonsági kérdés után a megfelelő fájl törlődik. 71

78 WSCAD 5 Installáció Tisztítás Ezzel a paranccsal a felesleges részek (objektumok, amelyek változtatás miatt már nem tartalmaznak fontos információkat, pl. üres szövegek) eltávolíthatók az aktuális rajzból. Ezen kívül az egyes vonalszakaszokat, amelyeknek azonos koordináta-pontjuk van, egy vonallá fogja össze a program. Ez fontos azoknál a vonalaknál, amelyek pl. sarkot képeznek, mert különben eltérések léphetnek fel a megjelenítésben. A tisztítási folyamat egy további feladata a margón kívül található felesleges rajrészeket vagy elemeket eltávolítani, mert ezek miatt nyomtatáskor problémák adódhatnak az automatikus méretillesztésnél. Csak akkor kell kijelölnie a kontrollnégyzetet, ha el akarja végeztetni valamelyik feladatot. Figyelem Ezzel a paranccsal a MÉGSEM (UNDO) / ISMÉT (REDO)-memóriát is kiüríti. 72

79 Fájlműveletek Nyomtatás Általános tudnivalók a nyomtatásról Ez a funkció is indítható a projektkezelésből is! A tervfájlok és listák nyomtatásához a WSCAD 5 egy Windows alá telepített nyomtatót használ. Minden nyomtatóparaméter a mindenkori nyomtatóvezérlő beállításaival határozható meg. A WSCAD 5 elmenti a nyomtató nevét a konfigurációba. Amennyiben nincs bejegyzés vagy a nyomtató már nem áll rendelkezésre, a program a Windows alapnyomtatót veszi beállításul. 73

80 WSCAD 5 Installáció Nyomtató beállítása / kiválasztása A rajznyomtató beállításához használja a "Fájl Nyomtatóválasztás - Rajznyomtató" parancsot. Ezzel megnyitja a windowsos szabvány dialógust. A nyomtatónév-lista megnyitásával megkapja az összes, a rendszerén rendelkezésre álló nyomtató listáját. A 'Tulajdonságok' gombbal változtathatja meg a mindenkori nyomtató beállításait. Megjegyzés A nyomtatáshoz a konfigurációban más beállítások is elvégezhetők. Így pl. meghatározhatja a rajznyomtatáshoz a nyomtatási színeket, valamint a vonalvastagságot. 74

81 Fájlműveletek Nyomtatás A "Fájl Nyomtatás" paranccsal hívhatja be a WSCAD 5 nyomtatási dialógusát: Megjegyzés A nyomtatás elvileg minden nyomtatón történhet, amelyiknek van TrueType-támogató nyomtatódrivere. A stiftplotterek használata elvileg lehetséges, de ezek csak speciális karakterkészleteket támogatnak (ún. vektorfontokat). Így a sablonok karakterválasztásakor Ön eléggé korlátozva van. Nyomtató A Nyomtató csoportban információkat talál a nyomtatóról, és a nyomtatást fájlba is irányíthatja. Ha a -re kattint a nyomtatónév-lista mellett, megkapja a rendelkezésre álló nyomtatók listáját. A 'Tulajdonságok' gombbal változtathatja meg a nyomtató beállításait. Az a beállítás, hogy a nyomtatás fekvő- vagy álló formátumban történjen, az aktuális rajz formátumától függ. De ha mégis más nyomtatásra van szüksége, csak a hozzá tartozó opciót kell kiválasztania. A WSCAD 5-tel nyomtathat színesen, automatikusan illesztheti a képet, valamint szétválogathatja a példányokat. Nyomatok 75

82 WSCAD 5 Installáció A Nyomatok csoportban meghatározhatja a példányok számát, valamint megadhatja, hogy ezeket rendezve (1,2,3...1,2,3) vagy rendezetlenül (1,1,1...3,3,3) nyomtassa. A színes nyomtatás csak akkor aktiválható, ha a nyomtatóvezérlő támogatja. Ha az illeszt opciót aktiválja, a rajzokat (függetlenül a lapformátumtól) nyomtathatja úgy, hogy a nyomtatható papírterületet optimálisan használja. Ha ez az opció inaktív, megadhat egy rögzített méretarányt is. Ha így nincs elég helye egy lapon, akkor a program több lapra osztja el. A méretaránynak itt "szorzó" a jelentése, amellyel a rajzot nyomtatáskor nagyítani ill. kicsinyíteni lehet. Megjegyzés Nyomtatáskor a program megpróbálja a rajzot a papíron úgy eligazítani, hogy a rajzkeret távolsága a lapszéltől annak a távolságnak feleljen meg, amit a képernyőn lát. Ehhez viszont szükséges, hogy a keretnek elég távolsága legyen a nem nyomtatható papírterülettől. Nyomtatási tartomány A Nyomtatási tartomány részen határozhatja meg, mi legyen nyomtatva (az egyes emeletek). A lista különböző lehetőségeket tartalmaz, pl. Mindet be vagy Mindet ki, hogy csak egy lapot vagy több oldalt, vagy mindent akar nyomatni. A többi beállítás állapotától függően itt bizonyos beviteli lehetőségek inaktívak lehetnek. Ha egy alaprajzban kijelölt valamit, akkor a Kijelölés opció aktív. 76

83 Fájlműveletek 77

84 WSCAD 5 Installáció Nyomtatási kép Ezt a menüpontot a nyomtatás ellenőrzésére használhatja. Megnyílik a nyomtatás beállításait tartalmazó 'Nyomtatás' dialógus, ha ezt az 'OK'-val bezárja, megjelenik a rajz nyomtatási képe egy vagy több lapon a beállításoknak megfelelően. Ha a nyomtatási dialógusban kiválasztotta az illeszt opciót, a teljes képet megkapja nyomtatási képben. Ellenben több lapra osztja el a tervet a program, ha az illeszt nincs bekapcsolva. A nyomtatási képen keresztül is indítható a nyomtatási feladat. 78

85 Fájlműveletek 79

86 WSCAD 5 Installáció Installációs terv nyomtatása Ha csak egy vagy bizonyos installációs terveket akar nyomtatni, válassza ki a jobboldalt az emeletek listájából. Mindegyiket kiválaszthatja, ill. kiveheti a kiválasztásból. Mivel minden installációs terv csak egy fájlból áll, a tartomány automatikusan a Mind-re áll. Ha a beállított illeszt opció ellenére sem nyomtatódott ki a teljes rajz, akkor ellenőrizheti a nyomtatás előtt a "Nézet Zoom Határok" zoomfunkcióval, hogy pl. nincsenek-e elemek (alkatrészek, szövegek vagy töredékek) a lapszélen kívül (piros szegély). Ezeket távolítsa el, így a lap korrektül lesz kinyomtatva. 80

87 Fájlműveletek Kilépés mentés nélkül Ezzel a paranccsal kilép a WSCAD 5-ből, anélkül, hogy elmentené a változtatásokat. 81

88 WSCAD 5 Installáció Kilépés mentéssel Ezzel a paranccsal kilép a WSCAD 5-ből. Minden változtatást, amit a projektjében és fájljaiban végzett, elment. 82

89 Fájlműveletek Legutóbb megnyitott fájlok (MRU) Ez a lista megmutatja azokat a tervlapokat, amelyek legutóbb meg voltak nyitva. A rajz direkt kiválasztásával az betölthető. 83

90 WSCAD 5 Installáció Kapcsolási rajzok a WSCAD-it 2.x-ből Ha megnyit egy régi *.ELD kiterjesztésű kapcsolási rajzot, elindul a WSCAD-it 2.4 régi kapcsolási rajz szerkesztője, csökkentett menüvel, ami tulajdonképpen csak a fájlok megtekintését teszi lehetővé. Szükség esetén adja ki a kapcsolási rajzot WSCAD 5 formátumban, ekkor adja meg az új nevet és tárolási helyet. 84

91 Fájlműveletek 85

92

93 Nézet Általános tudnivalók a "Nézet" menüről Az alábbi parancsokkal, amelyeket a "Nézet" menüben talál, a képernyőn való megjelenítést a saját igényeihez igazíthatja. Jusson eszébe, hogy sok funkció igen gyorsan elérhető a funkcióbillentyűkkel is. 87

94 WSCAD 5 Installáció Frissítés Ezzel a paranccsal az aktuális rajz teljes frissítését végzi. Ez a funkció az <F11> funkcióbillentyűvel is elérhető. 88

95 Nézet Nézet eltolása A csoport "Balra", "Jobbra", "Fel" és "Le" parancsaival a nézetet a képrészlet 75%-ával tolhatja el. A "Origó 0,0" parancsra a nézet úgy tolódik el, hogy a viszonyítási pont a rajzablak bal alsó sarkába kerül. A zoomfaktor minden esetben változatlan marad. Megjegyzés A rajzrészletet természetesen a képernyő szélén található gördítősávokkal is eltolhatja. 89

96 WSCAD 5 Installáció Információsor Ezzel a paranccsal elrejtheti vagy újra megjelenítheti az információsort. A parancs előtt egy pipa jelzi, hogy az információsor aktív. 90

97 Nézet Parancssorok Ezzel a paranccsal az összes parancssort és a formázási sort egyszerre elrejtheti. Az eszköztárak állapota megmarad, úgyhogy ismételt átkapcsolással újra felveszik a régi pozícióikat. A parancs előtt egy pipa jelzi, hogy az eszköztár be van kapcsolva. Megjegyzés A parancssorok egyenként is átkapcsolhatók. Lásd Az eszköztárak kezelése 91

98 WSCAD 5 Installáció Áttekintő ablak A "Nézet Áttekintő ablak" menüparancs megnyit egy külön ablakot, amelyben mindig a kurzor aktuális pozícióját láthatja a teljes tervben. Ha kattintással aktiválja az ablakot, akkor ott is kiválaszthatja a kívánt nézetet a zoom-funkciókkal (pl. az emelet teljes nézete, miközben a munkaablakban pl. egy részlet látható). Az ablak helyzete és mérete változtatható. 92

99 Nézet Zoomolás Nagyít Az aktuális kurzorpozícióból kiindulva a megjelenítés kb. 2szeresére nő. A képet lehetőség szerint úgy tolja el, hogy a kurzorpozíció a kép közepe lesz. Ez a funkció az <F2> funkcióbillentyűvel is elérhető. 93

100 WSCAD 5 Installáció Kicsinyít Az aktuális megjelenítés kb. 2szeresére csökken. A kicsinyítés főként a jobb áttekintést szolgálja. Természetesen bármely kicsinyített méretaránynál tovább rajzolhat. Ez a funkció az <F3> funkcióbillentyűvel is elérhető. 94

101 Nézet Egérgörgővel Az aktuális kurzorpozícióból kiindulva a görgetés irányának megfelelően folyamatosan nagyítható ill. kicsinyíthető a megjelenítés. A program a képet lehetőség szerint úgy tolja el, hogy a kurzorpozíció legyen a kép középpontja. A funkció az egérgörgő megnyomásával aktiválható ill. kapcsolható ki. Megjegyzés Ugyanezt a hatást érheti el a + és - billentyűkkel. 95

102 WSCAD 5 Installáció Ablak Válassza ezt a funkciót, majd adja meg az ablakot, úgy, hogy egy-egy egérkattintással kijelöli a két sarokpontot. Ezután a képrészlet az ablakban a képernyőn optimáltan jelenik meg. 96

103 Nézet 1:1 Ezzel a paranccsal a rajzot 1:1 méretarányban jeleníti meg. Ez a funkció a <Ctrl- F4> billentyűkombinációval is elérhető. 97

104 WSCAD 5 Installáció Illeszt Az egész rajz megjelenik a rajzablakban, függetlenül annak méretétől. Ez a funkció az <F4> funkcióbillentyűvel is elérhető. 98

105 Nézet Határok Ez a funkció kiszámítja a rajz maximális kiterjedését (burkológörbéjét), és azt teljesen megjeleníti a rajzablakban, függetlenül annak méretétől. Ezt a funkciót csak a nyomtatott rész ellenőrzésére használja, ha a nyomtatódialógusban aktiválta az Automatikus méretillesztés opciót. 99

106 WSCAD 5 Installáció Előző Ezzel a paranccsal újra visszaállíthatja az utolsó zoomolási műveletet, a rajz megint úgy jelenik meg, mint előzőleg. 100

107 Nézet Kapcsolási rajz szerkesztő Ezzel az ikonnal vagy a menüponttal a WSCAD kapcsolási rajz szerkesztő részébe vált. A program megpróbálja a projektkezelést és az utoljára betöltött kapcsolási rajzokat lehetőség szerint változatlanul visszaállítani. 101

108

109 Beillesztés Rajzmakrók Mik azok a rajzmakrók? Egy rajzmakró olyan elemek összetétele, amelyeket később egészként tölthet be rajzaiba (kiterjesztés:.arp). A rajzmakrókat a program egy olyan mappában tárolja, amely a konfigurációban beállítható. A rajzmakró típusához alkalmazkodik a menü is. Egy alaprajz-rajzmakró esetén ugyanazokat a parancsokat találja, mint az alaprajz létrehozásánál. 103

110 WSCAD 5 Installáció Rajzmakró létrehozása Az "Editor Rajzmakró létrehozása" paranccsal indíthatja a rajzmakró-editort. Most elkészítheti a rajzmakrót az összes rendelkezésre álló menüparancs segítségével. Természetesen átvehet már létező tervekből is elemeket a rajzmakróba. Ehhez nyissa meg az adott alaprajzfájlt, jelölje ki a megfelelő részt, és alkalmazza a "Szerkesztés Másolás" ill. "Szerkesztés Beillesztés" menüparancsokat vagy a megfelelő billentyűkombinációkat. Másolás: <Ctrl-C>, beillesztés: <Ctrl+V> vagy <Ins>. Végezzen el minden változtatást, és mentse el ezt a fájlt a "Fájl Mentés más néven" paranccsal. Kifejező nevet adjon neki. Megjegyzés A "Fájl Mentés" menüpont használatakor csak akkor szólítja fel a program a felfüggesztési pont megadására, ha még nem adott meg felfüggesztési pontot. 104

111 Beillesztés Az alaprajzok rajzmakrói nem tartalmazhatnak fektetőrendszereket és kábeleket. 105

112 WSCAD 5 Installáció Rajzmakró beillesztése A "Beillesztés Rajzmakró" parancsra egy párbeszédablak nyílik meg, ami az aktív rajzhoz (tervfajtához) illő rajzmakrókat kínál: Válassza ki a kívánt rajzmakrót, majd kattintson az 'OK' gombra. A fájl azonnal betöltődik és kijelölten jelenik meg, a felfüggesztési pont a kurzoron található. Most eltolhatja az elemeket, és bal egérgombbal kattintva pozícionálhatja őket a meglévő rajzban. 106

113 Beillesztés 107

114 WSCAD 5 Installáció Rajzkeret Általános tudnivalók a rajzkeretről Egy rajzkeret elvileg nem más, mint egy rajzmakró, de különleges tulajdonságokkal. Elkülönítésükre a rajzkeret fájlkiterjesztése.frm (frame (angolul): keret). Egy rajzkeret kinézetét rendszerint a szabványelőírások határozzák meg, de teljesen egyénileg is ki lehet alakítani. Egy rajzkeretben normál esetben meghatározott területek vannak a definiált adatokhoz (pl. dátum, projektnév). Itt kínálkozik a munka változókkal, amelyek a kívánt információt automatikusan megjelenítik a tervben. Fontos Minden rajzba csak 1 rajzkeretet lehet beilleszteni. Egy rajzkeret azonban nem csak grafikus elemekből áll, hanem az alábbi információkkal is rendelkezik: 108

115 Beillesztés Ezek a sávadatok főként a kapcsolási rajzokban fontosak, ahol a keret általában a sávbeosztást is tartalmazza. Az információsorban láthatja, hogy melyik sávban található éppen a kurzor. Ez más tervfajtáknál is igen nagy segítséget jelenthet. 109

116 WSCAD 5 Installáció Rajzkeret létrehozása Az ehhez szükséges editort az "Editor Rajzkeret létrehozása" paranccsal hívhatja be. Mivel a rajzkerettel egy külön dokumentumtípus van összekapcsolva, a főmenü átvált és csak a rajzkeret létrehozásához szükséges parancsokat mutatja. Előbb határozza meg a keret formátumát. Ezután rajzolja meg a megfelelő parancsokkal vonal, szöveg stb. a rajzkeret grafikus elemeit. A parancsok kezelése ugyanúgy történik, mint normál rajznál. 110

117 Beillesztés Útmutató és adatok: A keretben a szövegekhez lehetőség szerint a Keretszöveg stílust használja. Gondoljon mindig az aktuális fóliára! Normál esetben egy rajzkeret minden eleme a Standard fóliára kerül. Lehetőség szerint ne definiáljon saját fóliákat, amelyek talán nem léteznek a tervben. Mentse el a rajzkeretet a "Fájl Mentés más néven" paranccsal. Írja felül az automatikusan adott általános nevet egy kifejező megnevezéssel. Olyan szövegadatokhoz, amelyek projektről projektre különbözők, változókat használjon. A változók előnye, hogy az olyan információk, mint pl. a projektnév automatikusan átvehetők a rajzba. 111

118 WSCAD 5 Installáció Változókat a "Beillesztés - Változó" paranccsal helyezhet el. Rendelkezésre állnak általános, előre beállított változók, a projektkezelés szövegeinek változói (ezek a projektkezelésben a mindenkori fájlhoz vannak rendelve), 112

119 Beillesztés és változók a projektkezelés egyéb adataihoz (ezek a projektkezelésben a projekthez vannak rendelve). Ha még javítania kell egy már létező keretet, előbb indítsa a kereteditort, és használja a "Fájl Megnyitás" parancsot. A *.FRM fájltípus, valamint a megfelelő alkönyvtár már be van állítva. Most betöltheti a megfelelő rajzkeretet, és módosíthatja. Tipp Esetleg a szerkesztendő keret még szerepelhet az MRU-listában a "Fájl" menü végén. 113

120 WSCAD 5 Installáció Rajzkeret beillesztése A "Beillesztés Rajzkeret" paranccsal illeszthet be egy rajzkeretet az aktuális rajzba. Válassza ki egyszerűen a kívánt keretet, majd kattintson a 'Megnyitás' gombra: A kiválasztott rajzkeret azonnal bekerül az aktuális rajzba, anélkül, hogy szükség lenne manuális pozícionálásra. Ezért fontos, hogy a keret mérete pontosan megfeleljen a rajz lapformátumának. Ha vannak a rajzkeretben változók akkor azok automatikusan megkapják a helyes adatokat. Megjegyzés Ha a rajzkeret létrehozásakor egy olyan fóliát használt, amely az aktuális tervben nem szerepel, ezen fólia elemei a Standard fóliára kerülnek. 114

121 Beillesztés Rajzkeret törlése Jelölje ki a keretet bal egérgombbal a keret egy elemére (pl. vonal) kattintva: az egész keret kijelölten jelenik meg. Most a "Változtatás Törlés" menüponttal vagy az <Del> billentyűvel törölheti a rajzkeretet. 115

122 WSCAD 5 Installáció Rajzkeret cseréje A rajzkeret cseréjéhez nem szükséges külön parancs. Ehhez is a "Beillesztés Rajzkeret" parancsot használja. Ha van már rajzkeret, akkor a program kicseréli az újra. 116

123 Beillesztés Szimbólumok A szimbólumböngésző aktiválása A szimbólumböngésző automatikusan aktiválódik (vagy az F12 megnyomásával), amint Ön a szimbólum beillesztésére szolgáló funkciót hívja be. Ez pl. a "Beillesztés Szimbólum" az alaprajzban és az áttekintő kapcsolási rajzban vagy a "Szimbólum Betöltés" a szimbólumeditorban. A megjelenítés a legutolsó pozícióban történik és mindig ugyanabban az állapotban. A szimbólum szimbólumböngészővel történő betöltését teljesen átalakítottuk. A szimbólumböngésző új felülete majd minden munkamódhoz megfelelő. A dialógus mérete tetszés szerint változtatható, a minta és a könyvtárnézet között is (mindig, amikor az egérmutató formája megváltozik). A szimbólumböngészőben megjelennek a könyvtárak, amelyek azokban a mappákban találhatók, amelyeket az "Extrák Opciók Alkönyvtárak Könyvtár" pontban beállított. A könyvtárak *.BIB kiterjesztésű fájlok. Tipp A szimbólumböngészőt az <F12> funkcióbillentyűvel is aktiválhatja. 117

124 WSCAD 5 Installáció A szimbólumböngésző felépítése A szimbólumböngésző súlypontok szerint felosztott áttekintésben mutatja a könyvtárakat, és a mindenkori kijelölés tartalmát. Ezen kívül több nézeti opció áll rendelkezésére, amelyeket az alsó 'Könyvtár', 'Jelölés', 'Keresés' fülekkel állíthat be. 118

125 Beillesztés A könyvtárnézet az egyes könyvtárakat mutatja, amelyeket a pluszjelre kattintva felnyithat, és aztán kiválaszthatja a szimbólumokat. A böngésző minta-ablakában látja a kiválasztott szimbólumot. A jelölésnézet a szimbólumok célzott rendezését teszi lehetővé az alkatrész-jelölőbetűk szerint, amelyeket funkcionálisan a DIN szab meg. Ennek inkább a kapcsolási rajz részben van jelentősége. 119

126 WSCAD 5 Installáció A keresőnézet olyan szimbólumok gyors keresését kínálja, amelyekről nem lehet pontosan tudni, hogy melyik könyvtárban lehetnek. Ehhez csupán egy szótöredéket kell beírni, pl. kapcs, majd a távcsőre kattintani. Ekkor a program felsorol minden olyan szimbólumot, amelyikben a kapcs szótöredék szerepel a szimbólumnévben. Állítsa be a 'Kedvencek' fület. A Kedvencek olyan szimbólumokat tartalmazzanak, amelyet gyakran használ. Hogy mely szimbólumok tartoznak a Kedvencekhez, azt Önnek kell eldöntenie. Ehhez hoztunk létre egy jobb egérgombos funkciót, ami a 'Könyvtár' és a 'Jelölés' fülek esetén aktív. Ha egy szimbólumot fel akar venni a Kedvencekbe, jelölje ki a szimbólumot, majd nyomja meg a jobb egérgombot. Megjelenik a "Kedvencek" menü. 120

127 Beillesztés Itt lehetősége van egy funkcionális szerkezet létrehozására az "Új mappa" almenüponttal. Meghatározhat gyűjtőfogalmakat, amelyekbe később a szimbólumokat helyezi. A szövegmezőbe ésszerű neveket írjon. A szimbólumböngészőben most látható a gyűjtőfogalom, és rákattintva a kijelölt szimbólum hozzárendelhető. 121

128 WSCAD 5 Installáció Ha a szimbólumböngészőben a 'Kedvencek' fülre kattint, akkor látja a gyűjtőfogalmat a hozzá tartozó szimbólumokkal. Jelölje ki a keresett szimbólumnevet, ezzel aktiválja a szimbólumböngésző felső részében a szimbólummintát, és láthatja a kijelölt szimbólum képét. Ezután a kiválasztás az 'OK' gombbal vagy a szimbólumnévre duplán kattintva történik. Ha jobb gombbal kattint a szimbólumra, törölheti a Kedvencekből, mint ahogy a gyűjtőfogalmakat is. 122

129 Beillesztés Szimbólumméret változtatása Mivel az alaprajzok gyakran igen különböző formátumokban és méretarányokban készülnek gyakorlatilag lehetetlen a szimbólumokat olyan méretben kínálni, ami minden méretarányhoz optimális. Ezért a WSCAD 5 lehetőséget biztosít a meglévő szimbólumok méretének megváltoztatására a betöltéskor. A konfigurációban minden lehetséges méretarányhoz meghatározhatunk egy skálázási faktort (pl. 1:50-hez 0.3), amellyel a program az installációs szimbólumokat az alaprajzba való betöltéskor kezeli. Figyelem A szorzók csak az újonnan elhelyezendő szimbólumokra hatnak, a már a tervben található szimbólumokat ez a változtatás nem érinti! A skálázható alkatrészek, pl. az ajtók és ablakok szimbólumai betöltéskor automatikusan igazodnak a falvastagsághoz. Vagy pl. a lámpaszimbólumok is, amelyekhez konkrét hosszat és szélességet kell megadni. 123

130 WSCAD 5 Installáció Szimbólum elhelyezése Bal egérgombbal duplán kattintva vagy az 'OK' gombbal illesztheti a kijelölt szimbólumot a szimbólumböngészőből a kurzorra. Ha egy szimbólum van a kurzoron, akkor a bal egérgombbal még egyszer kattintva azonnal elhelyezheti, vagy ha a jobb egérgombot nyomja meg, megjelenít egy menüt, amelyben különböző változtatási lehetőségek közül választhat. Mindig, ha bal egérgombbal való kattintásról van szó, ugyanúgy használhatja az <Enter> billentyűt is. A kurzor mozgását a nyílbillentyűkkel is irányíthatja. Szimbólumtulajdonságok Installációs szimbólumnak azokat a szimbólumokat nevezzük, amelyek szimbólumtípusa Installáció. Ebből kötelezően következik, hogy a létrehozáskor legalább egy katalógus-tételszámot vagy egy cikkszámot rendeltek hozzá egy Access adatbankból. Ha elhelyezés előtt megnyomja a jobb egérgombot, megjelenik egy menü a "Tulajdonságok" menüponttal. 124

131 Beillesztés Ebben a párbeszédablakban az alábbi beállítási lehetőségei vannak: Installációs zóna: a szerelési út függőleges részének kiszámítására szolgál. Az emeletkezelőben meghatározott zónák állnak rendelkezésre. Név: a szimbólum neve. Áramkör: áramkörszám és csatlakoztatott elosztó. Funkciószöveg: szabad szöveg. Típus: megmutatja a szerelési típust. A jobbra mutató nyíllal lehet megváltoztatni. Fólia: megmutatja az aktuális fóliát, amelyben az alkatrész található. A lefelé mutató nyíllal lehet a fóliát megváltoztatni. 45 -os forgatás Ha a "Forgatás 45fok" pontot választja, akkor a szimbólum ideiglenesen rögzül, és a felfüggesztési pont körül 45 -os lépésekben forgatható a kurzorral. Ha a szimbólum már a kívánt irányban van, kattintson újra bal egérgombbal, és a szimbólum a megváltoztatott irányban van a kurzoron. Most elhelyezheti a szimbólumot a tervben. 125

132 WSCAD 5 Installáció Automatikus szimbólumigazítás Az installációs szimbólum automatikus igazítása a faloldalhoz hasznos segítség, a szimbólumok szisztematikus elhelyezéséhez. E funkció használatához csak a fal közelébe kell tolnia a kurzoron található szimbólumot (a kurzor-körnek érintenie kell a fal vonalát) és egy pillanatig ott tartani. Ekkor a szimbólum a helyes irányba áll és tovább lehet mozgatni (a kurzoron tartva). 1. kép: Közelítés a falhoz 2. kép: Megvárni, míg a szimbólum megfordul 3. kép: A szimbólum elhelyezhető 1.kép 2.kép 3.kép 126

133 Beillesztés Automatikus szimbólumtávolság A távolságokat az "Extrák Opciók Szimbólum / betöltés" pontban definiálhatja a szimbólumok falhoz igazításához. Távolság a falvonalaktól igazításkor [mm] A szimbólum igazításkor az itt beállított értékkel távolodik el a faltól, aztán elhelyezhető. Szimbólumtávolság igazításkor [mm] A fal vonalától való távolság mellett definiálhatja a szimbólumok közötti távolságot is. A szimbólum eltávolodik, ha a kurzoron levő szimbólummal egy már lerakott szimbólumra megy, abban az irányban, amelyből Ön a már lerakott szimbólumot megközelítette, az itt beállított értéknyivel. 127

134 WSCAD 5 Installáció 128

135 Beillesztés Ablak és ajtó beillesztése (skálázható) Az ajtók és az ablakok olyan szimbólumok, amelyekre a legkülönbözőbb szélességekben és magasságokban van szükség. Ezen kívül ezek megjelenítése a rajzban még a meglévő falaktól is függ. Minden variációs lehetőség lefedéséhez különböző szimbólumok sokaságára lenne szükség, amelyeket csak körülményesen lehetne kezelni. A WSCAD 5-ben az elemek magasságát és szélességét az elhelyezés előtt megváltoztathatja, és a megjelenítés automatikusan igazodik a falakhoz. A következőkben az eljárás módját egy ablak példáján írjuk le. Aktiválja a szimbólumböngészőt (<F12>) és válasszon ki egy könyvtárat, amely ablakokat vagy ajtókat tartalmaz (pl. ALAPR_SZIMBOLUMOK.BIB): Kattintson a kívánt szimbólumra (pl. Ablak (beill. pont jobbra)) duplán. Most a szimbólum a kurzoron van, és elhelyezhető a rajzban. Elhelyezés előtt adja meg az ablak vagy ajtó magasságát és szélességét. Kattintson jobb egérgombbal, majd válassza a "Tulajdonságok" pontot. Ebben a dialógusban beállíthatja az ablak szélességét és magasságát, valamint a zónát (= az ablak alsó széle). Megjegyzés Az ablak és ajtó tulajdonságainak párbeszédablakát a "Formátum Ablak" ill. "Formátum Ajtó" menüparancsokkal is elérheti. Elhelyezéskor mindig egy viszonyítási ponthoz viszonyítva dolgozik. Ha új pontot akar beállítani, aktiválja az új opciót. Különben az addigi viszonyítási pont marad, melynek X/Y koordinátáit láthatja, és manuálisan is megváltoztathatja. 129

136 WSCAD 5 Installáció Kattintson az 'OK'-ra, ekkor az ablak ismét a kurzoron van. Most mindkét falvonalat meg kell adnia, amelyek közé be akarja vinni az ablakot. Kattintson bal egérgombbal egymás után a két falvonalra. FONTOS Az először kiválasztott vonal határozza meg a belső oldalt és így egy ajtó esetén a nyitási irányt. Az ablak most automatikusan hozzáidomul a fal vastagságához, a falon belül úgy mozgatható, mintha síneken. Ha eldöntötte, hogy új viszonyítási ponttal dolgozik, a következőt kell most tennie: kattintson bal egérgombbal, aktív befogás (<F5>) vagy befogás következő (<F8>) mellett. Megjelenik egy kis kijelző a megadott viszonyítási ponttól való távolsággal. A távolság nem a viszonyítási pont és az ablak közvetlen távolsága, hanem a derékszögű távolság, ahogy az alábbi rajz magyarázza. Ezért nem szükséges, hogy a viszonyítási pont mindig a fal vonalának meghosszabbításában legyen. 130

137 Beillesztés Berendezési szimbólumok A berendezési szimbólumok olyan elemek, amelyeket az alaprajzban mérethűen kell megjeleníteni. WSCAD 5 a berendezési szimbólumokat az Ön adatai szerint módosíthatja. Ebből azonban megint csak variációk sokasága adódik, amikhez sok különböző szimbólumra van szükség, ha az ember minden lehetőséget meg akar valósítani. A WSCAD viszont ezeket a szimbólumokat az Ön adatai szerint úgy módosíthatja, úgy hogy a szükséges szimbólumok száma drasztikusan csökken. Ezt a következő példán (asztal székekkel) mutatjuk be. Aktiválja a szimbólumböngészőt (<F12>) és töltsön be egy könyvtárat, ami berendezési tárgyakat tartalmaz (pl. ALAPR_BERENDEZES.BIB). Kattintson a kívánt szimbólumra duplán (itt: Asztal (4 o.) székekkel). Ekkor az alábbi dialógus jelenik meg a valódi méret megadásához: Végezze el a kívánt beállításokat, majd kattintson az 'OK'-ra. Megjegyzés Ha itt a 'Mégsem'-re kattint, a méret módosítását a program nem végzi el, de a szimbólum betöltése nem fejeződik be. A program a könyvtári szimbólumot úgy módosítja, hogy az az alaprajz méretarányának figyelembevétele mellett pontosan megfelel a megadott méretnek. Most a szimbólum a kurzoron van, adja meg a helyét bal egérgombbal kattintva. A betöltési parancs automatikusan megismétlődik, így rögtön betölthet további azonos típusú szimbólumokat. Ezért újra megkapja a méretek beállítására szolgáló dialógust, amely természeten megtartotta az utolsó adatokat. Ha be akarja fejezni a betöltést, kattintson egyszerűen a 'Mégsem' gombra. Megjegyzés 131

138 WSCAD 5 Installáció A berendezés-szimbólumokhoz speciális szimbólumtípust hoztunk létre. 132

139 Beillesztés Változó Mik azok a változók? A változók először is meghatározott információk számára létrehozott helykijelölő-fajtát képviselnek. A változók fajtájától függően az információ lehet már előre definiált és egy adatforrással összekötött, de vannak általános változók is fix hozzárendelés nélkül. Változókat mindig akkor használunk, ha változó értékeket (szövegeket) kell megjeleníteni egy előre meghatározott pozícióban definiált tulajdonságokkal. Pl. változók a dátum, a megbízó neve vagy egyszerűen egy kiegészítő szöveg, amelyet minden tervlapon látni szeretne. Ezzel meg is jelöltük a változók újabb jelentős előnyét: a változtatásokat mindig csak a rajzfájl egy lapján kell elvégezni, a frissítés a többi tervben automatikusan történik. Röviden A változók meghatározzák egy szöveg helyét és tulajdonságait. A megjelenítendő szöveg később egy adatforrásból jön vagy a felhasználó adja meg. 133

140 WSCAD 5 Installáció Változó beillesztése A "Beillesztés Változó" paranccsal aktiválhatja a változók beillesztésére szolgáló párbeszédablakot: Minden változó a változókhoz definiált sablont használja. Meghatározott szövegtulajdonságok, mint pl. az igazítás (balra zárt, középre zárt, jobbra zárt) közvetlenül a dialógusban állíthatók be, és felülírják, amennyiben szükséges, a formátumsablon adatait. Jelölje ki a kívánt változót, állítsa be a paramétereket, majd kattintson a 'Beilleszt' gombra. Helyezze el a változót, mintha egy egészen normál szöveg lenne, a kívánt pozícióba. Végezetül még meg kell adnia a megjelenítendő szöveg hosszának korlátját. Egyszerűen mozgassa az egeret, a változó négyszög jeleníti meg a szöveg határait: Ha a maximális méret megfelel az elképzeléseinek, kattintson egyszer a bal egérgombbal. Ezután (először) a változó nevét látja, a mi példánkban Építési_helyutca. 134

141 Beillesztés Tipp Ha a változó neve előtt a listában egy * látható, akkor azt a változót ebben a műveletben már elhelyezte. 135

142 WSCAD 5 Installáció Változó megváltoztatása A "Változtatás Változó " paranccsal frissítheti a tervben a mindenkori változót és eloszthatja több tervlapra. Minden változóhoz talál külön mezőt. Ha egy változó már szerepel az aktuális lapon, akkor a hozzá tartozó mező aktív, különben szürke színű. Ha a változó értéke még nem lett frissítve, vagy a változó üres, akkor a program az értéket a projektkezelésben szereplő projektadatokból (építtetőre, építési helyre, építészre, projektre vonatkozó adatok) vagy a tervfájlból (fájlnév, tervfajta, méretarány) képzi és megjeleníti. Az univerzális változók tetszés szerint tölthetők ki. Egy adat megváltoztatásához kattintson egyszer az adott mezőbe és editálja a szöveget. Ha a 'Dátum+idő aktuális' gombra kattint, ez a két változó automatikusan frissül. Kattintson végül az 'OK'-ra, ekkor a program feldolgozza az aktuális tervlap változóit. Az aktuális rajz változói az összes többi lapra átvihetők. Erre a célra szolgálnak az Automatika csoport kapcsolói: ezekkel megadhatja, a változók közül melyiket kell más 136

143 Beillesztés lapokra is átvinni. Amennyiben legalább egy kapcsoló aktív ezek közül, aktiválódik a 'Start automatika' gomb. Ezzel lehet aztán indítani a kiválasztott változók frissítését a többi tervlapon. A Poz. + méret marad opció meghatározza, hogy meg akarja-e tartani az aktuális pozíciókat és méretadatokat vagy hozzáigazítja az aktuális tervlaphoz. Az A projekt minden lapján opció az adatokat a projekt minden tervlapján ugyanabba a pozícióba helyezi el, mindegy hogy a változó fizikailag létezik vagy sem. Ha egy változó még nem szerepelne egy másik tervlapon, akkor ott elhelyezi a program, úgy, hogy a pozíciót és a többi adatot az aktuális tervlapról veszi. Figyelem Az 'OK' gombbal csak az aktuális tervlapot szerkeszti! 137

144 WSCAD 5 Installáció Tulajdonságok utólagos megváltoztatása Ha meg akarja változtatni utólag a szövegtulajdonságokat vagy a hosszkorlátozást, azt az objektummenü segítségével teheti meg. Kattintson jobb egérgombbal a változóra és az alábbi menüt kapja: Ha a "Tulajdonságok" pontra kattint, a szövegek normál tulajdonságdialógusát kapja, annak változtatási lehetőségeivel. Ezen funkciók mindegyike rajzmódban marad, akkor is, ha az első rajzolási művelet már lezárult. Így pl. elkezdhet egy újvonalat, anélkül, hogy be kéne hívnia a parancsot. A rajzmódot befejezni általában jobb egérgombbal vagy az <ESC> billentyűvel, falak esetén pl. az erre megjelenő menüvel. Válassza a "Szöveghossz"-at, ha új hosszt akar megadni. Ekkor megint a határoló négyszöget látja és az egér mozgatásával módosíthatja. 138

145 Beillesztés Univerzális változók Az "univerzális" megnevezéssel minden olyan változót illetünk, amelyek nem egy meghatározott adatforráshoz vannak rendelve. Ezek csak számozott változók, és Változó1-től Változó20-nak nevezzük őket. A szöveget, amelyet a változónak meg kell jelenítenie, a felhasználónak a változódialógusban kell megadnia. Ezeknek a változóknak a felhasználási területe minden olyan szöveg, amelynek több (vagy minden) tervlapon ugyanannak kell lennie. Ha pl. egy magyarázatot vagy az építési területre vonatkozó adatot minden lapon látni akar, arra az esetre kínálkozik a változó használata. 139

146 WSCAD 5 Installáció A projektkezelés változói A projektkezelés változói a megjelenített szöveget egy fixen hozzárendelt adatforrásból veszik. Ezen változók nevének alapján könnyedén felismerhető az adatforrás. Sok ilyen változó az adatokat a projekt adataiból veszi, amelyeket a projekt létrehozásakor kellett megadnia. 140

147 Rajzolás Elõbeállítások a "Formátum" menüben Vonalak / vezetékek A "Formátum Vonal" parancsra egy párbeszédablak nyílik meg, amiben megváltoztathatja a beállításokat. A vonalakat a program a legkülönfélébb elemek megjelenítésére használja: kábelek, fektetőrendszerek, kábelutak, vezeték-vonalak vagy egyszerűen normál vonalak a grafikus kialakításához. Természetesen a rajzolás közben is egyszerűen megváltoztathatja a színt vagy a vonalvastagságot, úgy, hogy az információsor megfelelő elemére kattint. De rendszerint az egyforma vonalakat ugyanolyan kinézettel fogja rajzolni. Ezért a különböző vonalfajtákhoz egy-egy beállítást hoztunk létre. Ha rajzolás közben az információsorban megváltoztat valamit, akkor az bekerül a hozzá tartozó beállításba. Ha kiválasztja a kívánt vonaltípust, a dialógus megmutatja a hozzá tartozó beállításokat. Most megváltoztathatja a vonalvastagságot, vonaltípust és a színt. A vonalvastagság azt is meghatározza, hogy a vonal mindig a megadott szélességben jelenik meg, függetlenül a zoom-állapottól. Különben a vonalvastagság igazodik a zoomhoz. Beállítások vannak a következőkhöz: Szín hozzárendelése 141

148 WSCAD 5 Installáció A szín hozzárendeléséhez válassza ki a Színkiválasztás csoportban előbb a színt a listából (16 szín jelenik meg), majd kattintson az 'Átvesz' gombra. Itt a vonalhoz ezt a színt veszi át és mindig, ha elindítja a "Rajzolás Vonal" parancsot, akkor automatikusan ez a szín lesz beállítva. Ha meg akarja változtatni a színskálát, előbb nyomja meg a 'Változtat' gombot. Elindul a Windows színbeállítási dialógusa. Itt max. 16 színt definiálhat. Vonalvastagság ill. vonaltípus hozzárendelése Itt beállíthatja a standard vonalvastagságot és vonaltípust a megjelenített típushoz. A Vonalszélesség: rögzített opcióval a vonalvastagság a rajzban mindig az aktuális méretaránytól függetlenül jelenik meg. Kábelek és vezetékek grafikus és név szerinti definiálása 20 kábelt ill. vezetéket lehet grafikusan és név szerint definiálni. Így pl. lehetséges az IT(InformaTikai)-vezetékek esetén külön grafikus megjelenítés definiálása. 142

149 Rajzolás Ha beállítja a 20 vezetéktípus valamelyikét, aktívvá válik a 'Név' gomb. Néhányat mi már elneveztünk (IT-hálózat, Falon kívül, Antenna, Földelés, Telefon-hálózat), de Ön tetszés szerinti más nevet adhat nekik! Állítsa be a kívánt vonalvastagságot, -színt és típust ezekhez a vezetékekhez! Így a "Rajzolás" menüben a Vezeték rajzolásakor az előre beállított nevű és tulajdonságú vezeték-vonalak is választhatók. 143

150 WSCAD 5 Installáció Dupla vonal beállításai A "Formátum Dupla vonal" parancsra egy párbeszédablak nyílik meg, amiben megváltoztathatja a beállításokat. A vonaltípusra és -vastagságra azok a beállítások érvényesek, amelyeket a "Formátum - Vonal" menüpontban végzett el. A színt viszont a dupla vonal dialógusában átállíthatja. A 'Szélesség' alatt a két vonal közötti abszolút távolság határozható meg. Rajzoláskor a vonalak a rajzolási méretarány figyelembevételével jönnek létre. A 'Vezetővonal' részen választhat, hogy a kurzor a dupla vonal létrehozása alatt a bal vagy jobb oldalon (fentről lefelé történő rajzolást tekintve) vagy a két vonal között középen legyen. balra középen jobbra 144

151 Rajzolás Szövegtulajdonságok A "Formátum Szöveg" parancsra megjelenő ablakban megváltoztathatja a stílusokat. Minden szövegmegjelenítés az ún. stílusok használatán alapul. Ezek adott szövegtulajdonságok összeállításai. Baloldalt fent látja a 17 rendelkezésre álló stílus listáját. néhány ezek közül előre definiálva a szimbólumokban bizonyos szövegekhez van rendelve (pl. méretezési szöveg vagy tervjel). Az Ön projektjeinek és szokásainak megfelelően saját szövegstílusokat definiálhat a Sablon 1.7 stílusokhoz. mi ezeket beállítottuk általánosan használt értékekre. Javasoljuk, hogy ha Ön ezeket megváltoztatja, az elnevezés legyen informatív! Stílus DXF-import Kivezetésszám Magassági adatok Méretezés Standard Keretszöveg Tervjel Változó Sablon 1.7 Mire vonatkozik szöveg DXF-importból szimbólumok kivezetésszáma és neve installációs szimbólumok és vezetékek magassági adatainak szövege méretezési szöveg általában minden szöveg a rajzkeretben használt szövegek szimbólumok tervjelei minden változó változtatható szövegstílusok Természetesen ezeket a stílusokat más összefüggésben is használhatja. Figyelem 145

152 WSCAD 5 Installáció Az előre definiált stílusokat csak óvatosan változtassa meg. A betűtípusra, betűstílusra és készletre vonatkozó beállításokat nem lehet a tervben egyes szövegekre megváltoztatni, azok mindig egy stílushoz kötöttek. Ha egy szöveghez másik betűtípusra van szüksége, akkor ahhoz másik stílust kell használnia. Változtatáshoz válassza ki a stílust, a dialógus azonnal megmutatja a beállításokat: Nagyság [mm] A megadott érték alapján beállítja a karakterméretet. A minimális karaktermagasság 1.0 mm, a maximális mm és egy A magasságára vonatkozik. A valós karakterméret a megadott értéktől kicsit eltérhet. Ennek az az oka, hogy, hogy TrueType fontoknál az azonos karakterméret különböző karakterkészletek esetén különböző valós szövegmérteket eredményez. (Próbálja ki egyszer egy szövegszerkesztőben!) Fontos A szövegmagasság mindig az 1:1 méretarányra vonatkozik. Irány [fok] Elforgatja a szöveget lépésenként az óramutató járásával ellenkező irányba. 360 lépés a szöveg teljes elforgatásának felel meg, a felbontás 0.1 fok. A kis szövegablak megmutatja a valós szövegirányt. Nyújtás Nyújtja és tömöríti a szöveget. A minimális faktor 0.1, a maximális 5,0. Figyelje a kis szövegablakban a képet! Aláhúzott Bekapcsolt opció esetén a szöveg aláhúzva jelenik meg. Igazítás Az igazítás a felfüggesztési ponthoz viszonyítva befolyásolja a szöveg megjelenítését. Figyelje a kis szövegablakban a szöveg képét, a piros vonalak az igazításra vonatkoznak, és a felfüggesztési pontot jelölik. Az alábbi 3 példa mutatja az igazítási lehetőségeket: fent balra alap középen lent jobbra: 146

153 Rajzolás Betűtípus A betűtípus határozza meg a karakterkészletet, ami a sablonhoz van rendelve. Ismert betűtípusok pl. az Arial vagy a Courier. A változtatáshoz kattintson a listára, és máris láthatja a rendszerében meglévő betűtípusokat (csak TrueType fontok). Megjegyzés A WSCAD 5 csak a TrueType fontokat támogatja, mert más fontok megjelenítése nem változtatható tetszés szerint vagy rosszabb a minősége. Betűstílus A betűstílus definiálja a szöveg megjelenítését. Ez fontoktól függően különböző lehet. Az Arialhoz pl. a következők választhatók: Készlet A készlet a fontok egy további tulajdonságát jelenti. Ez is betűtípustól függően különböző lehet, és idegen nyelvekre is vonatkozhat, ha az idegen nyelv fontkészlete telepítve van. Az alábbi példa az Arialhoz választhatókat mutatja: 147

154 WSCAD 5 Installáció Ablak és ajtó A "Formátum Ablak" vagy " Ajtó" parancsokra megjelenő dialógusban elvégezheti a beállításokat. Az ajtók és az ablakok olyan szimbólumok, amelyekre a legkülönbözőbb szélességekben és magasságokban van szükség. Ezen kívül ezek megjelenítése a rajzban még a meglévő falaktól is függ. Minden variációs lehetőség lefedéséhez különböző szimbólumok sokaságára lenne szükség, amelyeket csak körülményesen lehetne kezelni. Az ablak vagy ajtó alapértékeit kell beállítania azok magasságára, szélességére és zónájára vonatkozóan. 148

155 Rajzolás Fal A "Formátum Fal" parancsra megjelenő dialógusban elvégezheti a beállításokat. Egy fal rajzolásakor a beállításokat automatikusan átveszi az új elem. A fal magassága az emeletkezelőben meghatározott belmagassággal egyenlő. Az alábbi beállítások végezhetők el: Szélesség: Válassza ki a szélességet, amellyel a falat meg akarja rajzolni. Ha nem talál megfelelő értéket, sajátot is beírhat. Magasság: A magasságot a program az emeletkezelőből veszi át (az adott emelet magassága). Egy tetszés szerinti adat beírásával változtatható meg. Anyag: Ez a pont tájékoztatásra szolgál és a "Fájl Tisztítás" funkció a falvonalak összefogásakor és a sraffozással kapcsolatban veszi figyelembe. Fólia: Ésszerű a funkcionálisan összetartozó elemeket ugyanarra a rajzolási felszínre (fóliára) helyezni. Ezért csak megfontoltan állítson át fóliákat. Az automatikus fólia-hozzárendelés prioritása ezzel a beállítással szemben nagyobb. Szín: Itt hozzárendelhet a falhoz egy alapszínt. Ez rajzoláskor automatikusan hozzárendelődik a falhoz. Természetesen a fal színét utólag is megváltoztathatja. Vezetővonal csoport: A Vezetővonal csoportban kiválaszthatja, hogy a kurzor a rajzolás alatt a bal- vagy jobboldali vonalon (fentről lefelé rajzolás) vagy a két vonal között középen legyen. balra középen jobbra 149

156 WSCAD 5 Installáció Meglévő falak automatikus feltörése: az opció hatása, hogy fal rajzolásakor automatikusan megnyitja azt a meglévő falvonalat, amelybe az új fal rajzolásakor beleütközik. 150

157 Rajzolás Méretezés Itt a méretezővonalak kialakítását befolyásolhatja. Segédvonalak a méretpontokhoz: A méretezési határok és a kiindulási pontok között segédvonalakat rajzol. Megszakítás szöveggel: a méret a méretvonalba kerül. Távolság szövegtől [mm]: A méret és a méretvonal közötti távolság mm-ben. Határszimbólumok: beállíthatja a méretezési határok megjelenítését. 151

158 WSCAD 5 Installáció Rajz-parancsok Vonal A "Rajzolás - Vonal" paranccsal azokkal az aktuális szín-, vonalvastagság és típus-beállításokkal rajzolhat egy vonalat, amelyeket az információsorban, lent a képernyő szélén lát. Ha meg szeretne változtatni egy beállítást, csupán az információsor megfelelő elemére kell kattintania. A bal egérgomb első kattintásával (kezdőpont megadása) kezdi a rajzolási műveletet. Minden további kattintással egy vonalpontot rögzít a tervben, és ezen a helyen megváltoztathatja pl. az irányt. A műveletet a jobb egérgombbal egyet kattintva fejezheti be, vagy úgy, hogy a koordinátapontot a bal egérgombbal duplán kattintva helyezi el. Most azonnal elkezdheti a következő vonalat, vagy a jobb egérgombbal vagy az <ESC>-pel teljesen befejezheti a parancsot. Természetesen a billentyűzettel bevitt koordinátákkal is vezérelheti a rajzolást. A vonal és annak paramétereinek megváltoztatása utólag is könnyen lehetséges. Jobb egérgombbal kattintva hívhatja be az objektumorientált menüt: A "Pont húzása" paranccsal újra lerakhat egy vonalpontot. Ha bal egérgombbal a vonal végére kattint, kiválasztja a vonalpontot, és azt újra pozícionálhatja. A "Feltörés" paranccsal egy létező vonalat két vonalelemre bonthat szét. A felszólítás után válassza ki bal egérgombbal kattintva a megszakítási pontot. Attól függően, hogy milyen irányban mozgatja ezután az egeret, lerakhatja az új vonalszakasz pontját. Tipp Dolgozzon aktivált befogással vagy befogás következővel (lásd "Befogás"). Mindkét funkció aktív marad, hogy rögtön elhúzhassa pl. a következő pontot. A befejezéshez jobb egérkattintás vagy az <ESC> billentyű szükséges. A "Tulajdonságok" menüpontra egy olyan párbeszédablakot kap, amelyben pl. megváltoztathatja a színt vagy a fóliát. 152

159 Rajzolás A 3D objektummagasság az általános vonalak esetén nem fontos. Azonban előfordulhat, hogy egyes vonalakra van szükség falszerkezetek kiegészítéséhez. Ebben az esetben a 3D objektummagasság a falmagassághoz igazítható. 153

160 WSCAD 5 Installáció Dupla vonal A "Rajzolás - Dupla vonal" parancs kiadása után megnyílik a dupla vonal tulajdonságait tartalmazó dialógus. Itt elvégezheti az esetlegesen kívánt változtatásokat a vonal formátumát illetően. Az 'OK' gomb megnyomása után a program felszólítja Önt, hogy adja meg a dupla vonal kezdőpontját az egérrel vagy a billentyűzet segítségével (lásd még "Bevitel a billentyűzeten keresztül"), és definiálja a dupla vonal további pontjait. Miután rajzolt egy vonalat és megszakítja a rajzolási műveletet (jobb egérgomb vagy <ESC>), az automatikusan megnyíló menüben meghatározhatja a további folyamatot: A "Tulajdonságok" paranccsal újra módosíthatja az általános tulajdonságokat a fenti 'Tulajdonságok Dupla vonal' dialógusban. De ezután egy új kezdőpontot kell megadnia. "Továbbrajzol" bezárja a menüt, és Ön a legutolsó pozícióból rajzolhat tovább. "Lezárás" lezárja a nyitott vonalvégeket és befejezi a műveletet. "Visszavon" visszavonja az utolsó kattintást, és Ön az előző pozícióból rajzolhat tovább. "Kilépés" teljesen megszakítja a műveletet és eldobja az összes rajzolt vonalat. 154

161 Rajzolás Négyszög Ezzel a paranccsal azokkal az aktuális szín-, vonalvastagság és típusbeállításokkal rajzolhat egy négyszöget, amelyeket az információsorban, lent a képernyő szélén lát. A létrehozáshoz adja meg a négyszög 2 egymással szemben fekvő csúcsát a bal egérgombbal kattintva. A négyszögre ugyanazok a beállítások érvényesek, mint az egyszerű vonalakra. A vonal és annak paramétereinek megváltoztatása utólag is könnyen lehetséges. 155

162 WSCAD 5 Installáció Görbe A görbe a vonal különleges formája. Létrehozásához ezt a parancsot kell alkalmaznia. Először állítsa be az információsorban a színt, a vonalvastagságot stb. Helyezze el a kezdőpontot. Helyezze el a végpontot. Határozza meg az első görbületet. Határozza meg a második görbületet. A vonal rajzolása automatikusan befejeződik. 156

163 Rajzolás Görbe vonal A görbe vonal a vonal különleges formája. Létrehozásához ezt a parancsot kell alkalmaznia. Először állítsa be az információsorban a színt, a vonalvastagságot stb. Helyezze el a kezdőpontot. Helyezze el az első köztes pontot. Határozza meg ennek a szakasznak az első görbületét. stb. Ha elérte a kívánt formát, kattintson jobb egérgombbal (kész). 157

164 WSCAD 5 Installáció Fal rajzolása 'Fal létrehozása' dialógus 'Kezdőpont korrigálása' dialógus Fal rajzolás standard funkciókkal Összefoglalás a dialógus nélküli fal-rajzolásról Javítások Ez a parancs csak alaprajzok esetén áll rendelkezésre. Egy falvonal rajzolása nagyon hasonló a normál dupla vonaléhoz. Természetesen van magassága (belmagasság az emeletkezelőből), valamint egy (opcionális) anyaga. A parancs behívásakor minden alkalommal a falak tulajdonságait tartalmazó ablak jelenik meg. Itt minden paraméter könnyen áttekinthető és a tulajdonképpeni rajzolási művelet elkezdése előtt beállítható pl. a falvastagság (lásd még "Fal beállításai"). Az 'OK' gomb megnyomása után a program felszólítja a fal kezdőpontjának meghatározására egérrel vagy billentyűzet segítségével (lásd még "Bevitel a billentyűzeten keresztül"). Ezt a kezdőpontot az F9 billentyűvel ideiglenes nullponttá teheti a koordinátamegjelenítésben. Ez lehetővé teszi, hogy mindig leolvashassa az aktuális távolságot a kurzor és a kezdőpont között. 158

165 Rajzolás Miután elhelyezte a kezdőpontot, megjelenik a 'Fal létrehozása' dialógus. 'Fal létrehozása' dialógus Meghatározta a kezdőpontot az alaprajzban (az igazi képen csak a szaggatott négyszöget látja, amelyet angolul turtle-nek, azaz teknőcnek is neveznek). Megnyílik egy segéddialógus, amely vezérlőelemeket tartalmaz a fal rajzolásához. A 'Fal létrehozása' dialógus funkcióinak leírása 159

166 WSCAD 5 Installáció A 'Kezdőpont korrigálása' gomb egy újabb dialógust indít (lásd lent). Az 'Irányválasztás' a nyilaknak megfelelően a fal-létrehozás irányának meghatározását kínálja. Az 'A viszonyítási pontok beállítása' részben meghatározhatja, hogy a fal létrehozásakor az új fal végpontját belső-, külső méretnek vagy falközépnek kell tekinteni, attól függően, hogy milyen méretek állnak rendelkezésre az eredeti tervből. A kiválasztás az opció előtti négyzetbe kattintással történik. Ha a belső opciót választotta, akkor az irányváltáskor a program beleszámolja a falvastagságot is. 160

167 Rajzolás Ha a külső opciót választotta, akkor irányváltáskor a program nem számolja a falvastagságot. A 'Viszonyítási pont változtatása' gombbal korrekciót végezhet egy speciális méretadathoz. Helyezze el a 2. fal kezdőpontját, majd a megnyíló 'Fal létrehozása' dialógusban nyomja meg a 'Viszonyítási pont változtatása' gombot. Ezután jelölje ki az új viszonyítási pontot, majd adja meg a kívánt hosszat a dialógusban. Hossz: itt adja meg az összeget méterben [m], amelyet a falnak kell kapnia, a 'teknőc' azonnal ezzel az összeggel ugrik a fent beállított irányban. A 'Létrehozás' gombbal fixálhatja a 'teknőc' pozícióját, amelyet a 'teknőc' a hossz megadása után felvett. 161

168 WSCAD 5 Installáció A 'Visszavonás' gomb mindig visszavonja az utolsó műveletet és ebből a pozícióból rajzolhat tovább. A 'Kész' bezárja a dialógust, és Ön újra a normál rajzolási módba kerül a segéddialógus nélkül. A 'Kezdőpont korrigálása' dialógus funkcióinak leírása A 'Kezdőpont korrigálása' gomb egy újabb dialógust indít, amely a korábban választott kezdőpont korrekcióját teszi lehetővé. 162

169 Rajzolás Az Irányválasztás a nyilaknak megfelelően a kezdőponteltolás irányának meghatározását kínálja. Az A viszonyítási pontok beállítása alatt meghatározhatja, hogy az új fal végpontját belső-, külső méretnek vagy falközépnek kell tekinteni. A 'Viszonyítási pont (piros) változtatása' gombbal korrekciót végezhet egy speciális méretadathoz. Hossz: itt adja meg az összeget méterben [m], amellyel a kezdőpont a fent beállított irányban mozog. A 'Korrigálás' elvégzi ezeket a pozíció-változtatásokat. Fal rajzolás standard funkciókkal 163

170 WSCAD 5 Installáció Ha elhagyja a 'Fal létrehozása' dialógust (a dialógus jobb felső sarkában található X- szel), akkor az alaprajzban találja magát, és ott tovább dolgozhat a standard funkciókkal. Miután már rajzolt egy vonalat és megszakítja a rajzolási folyamatot (jobb egérgomb vagy <Esc>), az automatikusan megnyíló menüben meghatározhatja a további műveleteket: Az "Új fal" parancs hatása az addigi rajzolási művelet befejezése, és a program egy új kezdőpont megadását várja. A "Továbbrajzol" paranccsal folytathatja az utolsó pozícióból a rajzolást. A "Lezárás" paranccsal a két falvonalat a program összeköti a végükön, azaz bezárja a falat és befejezi a "falrajzolás" műveletet. A "Összeköt" parancsot használja, ha a fal kezdetét és végét össze akarja kötni. Akkor az automatika megkeresi a metszéspontot és összeköti őket egymással. A keresési irányt az utolsó faldarabbal határozza meg, amit éppen rajzol: Helyezzen egy rövid vonaldarabot (bal egérgombbal kattintva) abba az irányba, amelybe az automatikának keresnie kell, majd hívja be jobb egérgombbal az objektummenüt. A "Tulajdonságok" utasításra ugyanazt a párbeszédablakot kapja, mint a parancs behívásakor. Ezzel a következő rajzolt falat befolyásolhatja. Ha utólag 164

171 Rajzolás meg akarja változtatni a falvonalak egy tulajdonságát, akkor azt pl. a falra való jobb egérgombos kattintással teheti meg. A dialógus elvileg ugyanazokat a változtatási lehetőségeket kínálja, mint a normál vonalakhoz. Ezeket kiegészíti a fal anyaga, és a 3-D objektummagasság is be van állítva (lásd még "Vonalak / vezetékek"). Ha egy fal mindkét vonalára érvényesnek kell lennie a változtatásnak, akkor mindkét vonalat ugyanúgy meg kell változtatni. A "Kilépés" paranccsal befejezi a falak rajzolását. A "Visszavonás" funkció segítségével lépésről lépésre eltávolíthatja az egy műveletben rajzolt fal darabjait, és rögtön tovább is rajzolhat. Ha megnyomja az <F8> funkcióbillentyűt, megnyílik egy menü, amelyben kiválaszthatja a kívánt befogást. "Befogás-pont": ha a kurzort a lap fölé viszi és megnyomja a szóköz-billentyűt, akkor a kurzor automatikusan a következő vonalpontra ugrik (vonalpont = egy vonal vagy fal vége vagy eleje, valamint vonalak, falak, négyszögek sarokpontjai és beillesztett alkatrészek, mint ajtók és ablakok csatlakozási pontjai). "Befogás-vonal": ha a kurzort a lap fölé viszi és megnyomja a szóközbillentyűt, akkor a kurzor automatikusan a következő vonalra ugrik (vonalak = vonal, dupla vonal vagy fal). "Befogás-vonal közepe": ha a kurzort a lap fölé viszi és megnyomja a szóközbillentyűt, akkor a kurzor automatikusan a következő vonalközéppontra ugrik (vonalak = vonal, dupla vonal vagy fal). Ha tovább mozgatja a kurzort, és így megváltoznak a vonalak és pontok távolságai, ezáltal a szóköz-billentyű újbóli megnyomáséval is talál egy új pontot vagy vonalat. Az információsorban baloldalt egy NP ill. NL jelenik meg, ha aktív ez a funkció. Összefoglalás a dialógus nélküli fal-rajzolásról: 165

172 WSCAD 5 Installáció Mindig figyelje az állapotjelző sorban lent balra megjelenő utasításokat. A vonalpontok megadhatók egérgombokkal, <Enter>-rel vagy szám beírásával. A számok megadása a billentyűzet segítségével történhet. Fal kezdőpont elhelyezése: bal egérgombbal kattintva vagy az <Enter> billentyű megadásával helyezhető el a fal kezdőpontja, és ettől a helytől húzza az egeret (vagy haladjon a nyílbillentyűkkel), így egy dupla vonalat rajzol a kurzor mozgásának irányába. A bal alsó kijelzés megváltozik További vonalpontok megadása szövegre. Minden újabb <Enter>-rel elhelyez egy vonalpontot, amelyen a rajzolás iránya megváltoztatható. Ha megnyomta az F6 funkcióbillentyűt, úgy, hogy a bal alsó négyszögben megjelenik egy O, akkor csak vízszintes és függőleges vonalakat húzhat. A billentyű újbóli lenyomása kikapcsolja ezt az opciót. Az F9 funkcióbillentyűvel beállíthatja azokat az X-Y koordinátákat, amelyeket nullpontként akar használni (ismételt lenyomással kikapcsol). A rajzolás alatt jobb egérgombbal kattintva (vagy egyszer <ESC>) befolyásolhatja a rajzolást. Megjelenik a [Fal] menü a mindenkor lehetséges funkciókkal, ahogy fent bemutattuk. A rajzokon láthatja, ahogyan a kurzoron lévő vonalak egy létező falhoz közelednek. Hogy a falak optimálisan legyenek összekötve, addig kell húznia az egeret, amíg a kurzor köre a létező fal első vonalát nem metszi. A vonalpont elhelyezéséhez kattintson bal egérgombbal (vagy <Enter>). Ezután nyomja meg a jobb egérgombot vagy az <ESC>-et, és válassza a menüből az "Új fal" parancsot. 166

173 Rajzolás Javítások Itt két lehetséges hibát lát. A visszavonás funkcióval lépésenként visszavonhatja az egyes műveleteket. De ha már elmentette a rajzot, akkor már nem lehetségesek a visszavonás funkciók. Akkor a manuális rajzolási funkciókat kell használni. Ezeket akkor kapja meg, ha jobb egérgombbal egy létező vonalra kattint. Ha aztán kiválasztja a "Pont húzása" parancsot, akkor bal egérgombbal egy vonalvégre kell kattintania. A falvonal azonnal a kurzorra kerül és újra elhelyezhető. A "Feltörés" paranccsal egy létező vonalat két vonalelemre oszthat. A felszólítás után válassza ki a megszakítási pontot bal egérgombbal kattintva. Attól függően, hogy milyen irányba mozgatja az egeret, újra elhelyezheti a mindenkori vonalelem pontját. 167

174 WSCAD 5 Installáció Megjegyzés A 'Belmagasság' szöveg a falmagasságnak az emeletkezelőben megadott belmagassághoz való kötöttségét jelzi. Az emeletkezelőben végzett változtatásokat automatikusan veszi át a falmagasság. Ha ellenben manuálisan ad meg egy értéket, az nem módosul. 168

175 Rajzolás Kör(ív) Ennek a csoportnak a parancsaival kört vagy körrészeket rajzolhat a színre, vonalvastagságra és típusra vonatkozó aktuális beállítások szerint, amelyeket az információsorban, lent a képernyő alján láthat. A létrehozáshoz előbb mindig meg kell adni a középpontot, majd a következő ponttal meg kell határozni a sugarat. A vonal és annak paramétereinek megváltoztatása utólag is könnyen lehetséges. Jobb egérgombbal kattintva hívhatja be az objektumorientált menüt: Ha körről van szó, akkor a normál műveletek mellett (pl. másolás) megváltoztathatja még a méretet is. Minden más körelemnél ezen kívül még eltolhatja a kezdő- és végpontokat (pl. egy negyedkörből félkört is csinálhat). Minden körelemnek ugyanolyan tulajdonságai vannak (szín, fólia), mint egy vonalnak. A megfelelő leírást nézze meg abban a fejezetben (lásd "Vonal"). E funkciók mindegyike rajzolási módban marad, akkor is, ha az első műveletet már lezárta. Így azonnal elkezdhet pl. egy új vonalat, anélkül, hogy megint ki kellene adnia a parancsot. A rajzolási módot általában a jobb egérgombbal vagy az <Esc> billentyűvel tudja befejezni, falaknál pl. az erre megjelenő menün keresztül. 169

176 WSCAD 5 Installáció Szöveg Ezt a parancsot alkalmazhatja, ha szöveget akar bevinni a tervbe. Minden szöveg stílusokon alapul, amelyek a legtöbb szövegtulajdonságot meghatározzák. Minden új szöveg bevitele a szövegekhez beállított aktuális színt (az információsorban látható) és az aktuális stílust használja (a formázási sorban látható). A parancs behívása után be kell írnia a szöveget. Ezt arról is felismerheti, hogy az általános beviteli mező aktiválódik az információsorban. Írja be a szöveget, vagy kattintson a -re, amire megjelenik az utolsó szövegbevitelek listája. Ha már megvan a szöveg, csak ki kell jelölnie és aztán az átvevőgombra kattintania vagy az <Enter> billentyűt megnyomnia. Végül még el kell helyeznie a szöveget; gondoljon arra, hogy a koordinátákat a billentyűzet segítségével is meg tudja adni. A szövegbevitel megszakításához használja a jobb egérgombot vagy az <Esc> billentyűt. Ha többsoros szövegeket akar létrehozni, írjon be egyszerűen "\n"-t vagy használja a <Shift-Enter> billentyűkombinációt az új sor jelölésére. A sorok távolságát az alkalmazott karakterkészlet, valamint a betűméret határozza meg. Egy szövegtulajdonság, mint pl. a szín vagy maga a szöveg megváltoztatásához kattintson jobb egérgombbal a szövegre, és megkapja a hozzá tartozó objektummenüt. Itt minden elemnél fontos parancsokat talál, valamint a "Tulajdonságok" pontot, amely a következő párbeszédablakot nyitja meg. 170

177 Rajzolás Ebben az ablakban majd' minden szövegtulajdonságot megváltoztathat: irány, szín, igazítás, méret, betűköz stb... Figyelem Az Ön által végzett beállításoknak a stílusok adataival szemben elsőbbsége van! Ha pl. átállította egy szöveg méretét, és később megváltoztat valamint a stíluson, akkor a manuálisan megadott méret marad. A karakterkészletet és azokat hozzá tartozó paramétereket nem tudja megváltoztatni, amelyek a stílusban vannak meghatározva. 171

178 WSCAD 5 Installáció Kitöltött területek E csoport parancsaival egy színnel kitöltött területet hozhat létre. A szín és a vonalvastagság az aktuális beállításoktól függ, amelyeket az információsorban lát, a vonaltípus függetlenül a beállítástól mindig SOLID, azaz egy folyamatos vonal. Figyelem Ezt a parancsot ne használja nagy területek kitöltésére. Windows alatt a 16-bites grafikus feldolgozástól függően Windows 95/98 alatt esetleg túl nagy koordinátaterület léphet fel, ami erős nagyításnál vagy nyomtatáskor a terület kitöltését megakadályozza. Kitöltött sokszög Ezzel a paranccsal egy zárt vonalsokszöget hozhat létre, ami kitöltött területként jelenik meg. A művelet ugyanúgy folyik, mint egy normál vonal rajzolásakor. Ha maguk a koordinátapontok nem úgy helyezkednek el, hogy egy zárt sokszöget alkossanak, a WSCAD automatikusan vonalat húz az első koordinátaponttól az utolsóig. Kitöltött kör Ezzel a paranccsal egy zárt kör alakú vonalsokszöget hozhat létre, amely kitöltött területként jelenik meg. Előbb helyezze el a kör középpontját, majd húzza fel a kört az egeret mozgatva, ugyanúgy, mint egy normál körnél. Minél nagyobb a rajzoláskor a zoomfaktor (a kép nagyítása), annál pontosabban közelíti meg a kör a sokszögvonalat. Azonban akkor a program feldolgozási ráfordítása is nő. Egy tulajdonság, mint pl. a szín megváltoztatásához, a színes terület külső határára kell kattintani. Ezután megjelenik rögtön az objektumorientált menü, mint egy vonalnál. 172

179 Rajzolás Méretezés E csoport parancsaival rugalmas méretezési funkciók állnak rendelkezésére. Mindig két pontot kell megadni. A két pontot nem kell feltétlenül pontosan ortogonálisan meghatározni. Különösen segédvonalas rajzoláskor jelölik ezek a pontok a vonalak kezdőpozícióit. Ha a "Rajzolás - Méretezés Vízszintes" vagy "Rajzolás - Méretezés Függőleges" parancsot választja, megjelenik a méretvonal és a méretezési szöveg ebben az irányban. A "Rajzolás - Méretezés Központosított" parancs esetén a méretvonal pontosan a két megadott pont közé kerül, emellett a szöveg mindig a méretvonallal párhuzamosan jelenik meg. Ha egy már meglévő méretvonalhoz akar új méretezést adni, akkor használja a "Rajzolás - Méretezés Továbbvezet" parancsot. Válassza ki először a meglévő méretvonal végpontját, majd mozgassa az egeret a kívánt célpozícióba. Ha a meglévő méretvonal pl. ortogonálisan készült, akkor a továbbvezetése is ilyen módon történik. A méretvonal a két méretezési pont elhelyezése után még párhuzamosan eltolható, emellett beállítástól függően (lásd a képet lent) automatikusan segédvonalak jönnek létre. Ha meg akarja változtatni a méretezés létrehozását, használja a "Formátum Méretezés" parancsot. A méretezési szöveghez külön stílus tartozik, amit a program mindig használ. A megjelenített értéket automatikusan a megadott pontokból számítja ki. Ha valamilyen oknál fogva meg kell változtatni a méretezési pontok távolságát, a megjelenített érték automatikusan frissíthető. Megjegyzés Van alapbeállítás is ezekhez a vonalparaméterekhez, hogy ne kelljen mindig manuálisan beállítania őket (lásd "Vonalak / vezetékek"). Ezen kívül aktiválja az automatikus fóliahozzárendelést (lásd "Automatikus fólia-hozzárendelés"), mert akkor minden méretezés mindig ugyanahhoz a fóliához rendelődik hozzá. Méretezési szöveg manuális változtatása Természetesen a méretezési szöveg méretét vagy pozícióját utólag is megváltoztathatja: kattintson jobb egérgombbal a méretszövegre, hogy megkapja a speciális tulajdonságmenüt. 173

180 WSCAD 5 Installáció Az Auto szöveg opció megmutatja, hogy a méretezési szöveg méretét a program automatikusan a méretezési pontokból számolja ki. Ha manuálisan meg akarja változtatni a méretezési szöveget, akkor az Auto szöveg opciót ki kell kapcsolni. A manuális bevitel megtartásához ezt az ablakot 'Igen'-nel kell bezárnia. Később bármikor újra átállhat az automatikára, úgy, hogy a tulajdonságmenüben az Auto szöveg pontra kattint. Méretezés nyújtása / tömörítése Utólag még nyújthatja vagy tömörítheti a méretezést (hosszabbítás / rövidítés). Ehhez kattintson jobb egérgombbal a méretezés egy vonalára, méghozzá azon az oldalon, amelyiket el akarja tolni. Megnyílik a megfelelő objektummenü. Válassza a "Nyújtás / Tömörítés" parancsot, és azonnal meghosszabbíthatja vagy lerövidítheti a méretezést, és a szöveget is megfelelően eltolja. A "Változtatás Elhúzás" paranccsal ablak segítségével a szöveget bármikor másik pozícióba helyezheti. Megjegyzés A méretezési szöveg csak bekapcsolt Auto szöveg opció esetén igazodik a változtatáshoz. Segédvonal megváltoztatása Ha meg kell hosszabbítania vagy le kell rövidítenie egy segédvonalat, alkalmazza a "Pont húzása" parancsot a tulajdonságmenüben. Majd válassza ki az érintett pontot és helyezze el új helyére. 174

181 Rajzolás Rajzolási segédletek Rajzolási segédletek Befogás Aktív befogás mellett a kurzor a megadott befogási távolságok szerint ugrik. Ezt a rasztertől függetlenül az alaprajzokhoz, szimbólumeditorhoz és más tervfajtákhoz a konfigurációban lehet beállítani. A befogás állapotát az <F5> funkcióbillentyűvel lehet kapcsolgatni. Az információsorban lát egy F-et, ha a befogás aktív. A befogás mindig legyen bekapcsolva, ha áttekintő kapcsolási rajzon dolgozik! Raszter A rasztert pontokként vagy vonalakként lehet megjeleníteni. A rasztertávolság, valamint a forma az alaprajzokhoz, szimbólumeditorhoz és más tervfajtákhoz a konfigurációban állítható be. A rasztert a "Nézet Raszter" menüponttal vagy az <F7> billentyűvel lehet ki-/bekapcsolni. Ortogonális mód Ha biztosítani akarja, hogy csak vízszintes ill. függőleges vonalakat húzzon, aktiválja az <F6> billentyűvel az orto módot. Az információsorban baloldalt egy O jelenik meg, ha ez a funkció aktív. Befogás következő pont ill. vonal Olykor előfordulhat, hogy pontosan egy olyan koordinátapontra vagy egy meglévő vonalra kell helyeznie valamit, ami nem egy befogási ponton található. Erre a célra szolgál a "Befogás következő", amit az <F8> billentyűvel tud aktiválni. Ha megnyomja az <F8> funkcióbillentyűt, megnyílik egy menü, amelyben kiválaszthatja a kívánt befogást. Az alábbi koordinátapontok érhetők el ezzel: "Befogás-pont": ha a kurzort a lap fölé viszi és megnyomja a szóköz billentyűt, akkor a kurzor automatikusan a következő vonalpontra ugrik (vonalpont = egy vonal vagy fal vége vagy eleje, valamint vonalak, falak, négyszögek sarokpontjai és beillesztett alkatrészek, mint ajtók és ablakok csatlakozási pontjai). 175

182 WSCAD 5 Installáció "Befogás-vonal": ha a kurzort a lap fölé viszi és megnyomja a szóköz billentyűt, akkor a kurzor automatikusan a következő vonalra ugrik (vonalak = vonal, dupla vonal vagy fal). "Befogás-vonal közepe": ha a kurzort a lap fölé viszi és megnyomja a szóköz billentyűt, akkor a kurzor automatikusan a következő vonalközéppontra ugrik (vonalak = vonal, dupla vonal vagy fal). Ha tovább mozgatja a kurzort, és így megváltoznak a vonalak és pontok távolságai, ezáltal a szóköz billentyű újbóli megnyomásával is talál egy új pontot vagy vonalat. Az információsorban baloldalt egy NP ill. NL jelenik meg, ha aktív ez a funkció. Megjegyzés A "Befogás következő"-mód egy műveletre érvényes és aztán rögtön kikapcsolódik. Auto összekötés Az auto összekötés funkciót az <F10> billentyűvel lehet kapcsolgatni. Az információsorban baloldalt egy V jelenik meg, ha ez a funkció aktív. Az alaprajzban vezeték vagy fektetőrendszer rajzolásakor egy függőleges szakaszt rajzol a program, ha egy vezetékpontot helyez egy installációs alkatrészre. Például: Rajzol egy vezetéket a felső vízszintes installációs zónában, és a vezeték egy pontját egy installációs alkatrészre helyezi, amely az alsó vízszintes zónában található, akkor a függőleges vezetékdarab automatikusan létrejön. Viszonyítási pont Viszonyítási pontnak azt a pontot hívjuk, ami a koordináta-nullpontot megjeleníti. Ezt minden rajzban szaggatott vonalakkal valamint az X/Y tengely megadásával jelöli a program: Éppen az alaprajz létrehozásánál van segítségünkre, ha az origó nem a lap bal alsó sarkában található, hanem a rajzoláshoz jobban alkalmas pozícióban. A viszonyítási pont a konfigurációban állítható be és egy projekten belül minden azonos tervfajtájú fájlban azonos (pl. alaprajz-fájlok). Relatív kurzor-nullapont Néha megéri, ha a kurzor-nullapont átmenetileg más pont, mint ami viszonyítási pontként meg van adva. Az <F9> funkcióbillentyűvel lehet a pillanatnyi kurzorpozíciót relatív nullaponttá tenni. Minden koordináta-megjelenítés aztán erre a pontra vonatkozik. Ugyanígy az <F9>-cel lehet a normál koordináta-kijelzésre visszakapcsolni. 176

183 Rajzolás Magasságmérő A magasságmérő az aktuális installációs zóna megjelenítésére szolgál vezeték rajzolása közben. Itt gyorsan beállíthat egy másik zónát, anélkül, hogy a paraméter- vagy beállításdialógusba kellene lépnie. A kezelés nyílbillentyűkkel és az egérrel történhet. 177

184 WSCAD 5 Installáció Fektetõrendszerek és vezetékek Fektetőrendszerek, vezetékek, kábelek A felhasználó számára a fektetőrendszer elsősorban egy tartó, amelynek belsejében több kábel található. Lehet szó egyszerű szerelőcsőről vagy egy nagy kiterjedésű ablakpárkány-csatornáról. A fektetés akár egy egész épületre is kiterjedhet. Egy fektetési hálózat bármely pontján lekérheti a kábelek és a csatlakoztatott alkatrészek adatait. Egy projektben normál esetben sok ilyen fektetési hálózat van, mert a program csak olyan szakaszokat fog össze, amelyeknek rajzilag is van egy közös pontjuk. 2 koordinátapont közötti vezetékdarabot szegmensnek/vezetékszakasznak nevezzük. Ha egy adott szakaszon csak egy vezetékre van szüksége, akkor a "Rajzolás Vezeték" parancsot használja. Nem tud újabb vezetékeket vezetni ezen a szakaszon, azonban ezt a vezetéket később újra felveheti és továbbvezetheti. A kábelutat technikailag úgy kell tekinteni, mint egy fektetőrendszert, azonban belül nem sorolja fel a cikkszámokat. A kábelutat pl. arra használhatja, hogy sok kábelt vezessen egy szakaszon, de azokat úgy kezelje a program, mintha Ön egyenként fektette volna őket. Megjegyzés Különböző beállítások lehetségesek a kábelek/vezetékek vonalait illetően, hogy azok a képernyőn is optikailag különbözően jelenhessenek meg. A vezetékek esetén a hagyományos UNDO funkció nem áll rendelkezésre. 178

185 Rajzolás Vezeték / kábel rajzolása Előbb válasszon egyet az előre definiált vezetéktípusokból. Akár 20 vezetéktípust is lehet előre definiálni. Ezzel a paranccsal kábeleket és vezetékeket rajzolhat. A "Rajzolás - Vezeték - valamelyik típus" paranccsal indítja a vezetékfektetési párbeszédablakot. 179

186 WSCAD 5 Installáció Állítsa be azt az emeletet, ahol a vezetékezésnek (az aktuális van beállítva) kezdődnie kell, szintúgy a szerelési zónát. A Szöveg mezőbe beírhat egy funkció- vagy magyarázó szöveget a vezetékre vonatkozóan. Ennek segítségével később könnyen azonosíthatja a vezetéket (pl. kivételnél). ÁK: megadhat egy áramkörszámot. A 'Rajzol' gombbal kezdheti a vezeték rajzolását. Az első kattintás határozza meg a kezdőpontot, a további pontok az irányváltáshoz szükségesek. Figyelje mindig a program üzeneteit lent az állapotjelző sorban. Ha újra kattint a jobb egérgombbal, megnyílik a vezeték paramétereit tartalmazó dialógus, amelyben elvégezheti a szükséges beállításokat (installációs zóna, emelet, stb.) Vezeték létrehozásának folyamata A menüpont behívása után állítsa be az alkatrészadatokat és az installációs zónát, majd kattintson a 'Rajzol' gombra. Ellenőrizze ill. állítsa be a magasságmérővel a kívánt installációs zónát. 180

187 Rajzolás Helyezze el a kezdőponot az első szimbólumra, és vezesse a célig a vezetéket. Minden irányváltásnál kattintani kell. Ezeken a helyeken a magasságmérő segítségével lehetséges az installációs zóna váltása is. Jobb egérgombbal kattintva előhívható az 'A fektetés paraméterei:...' dialógus, és megváltoztatható pl. a kábel. Ha elhelyezte az utolsó pontot a célpontban, a program automatikusan összeköti a szimbólummal a vezetéket (az Auto összekötés funkciónak aktívnak kell lennie - F10). 181

188 WSCAD 5 Installáció 182

189 Rajzolás Magasság- vagy emeletváltás Vezeték rajzolásakor bármikor lehetséges a magasságváltás másik installációs zónába vagy akár másik emeletre. Ehhez csupán a létrehozás közben jobb egérgombbal kell kattintania és beállítani a másik installációs zónát és / vagy emeletet: Ha váltás után a 'Befejez'-re kattint, létrejön a függőleges szakasz és a rajzolási művelet lezárul. Ha megváltoztatja az installációs zónát, majd a 'Rajzol'-ra kattint, az új magasságban rajzolhat tovább, a függőleges vezetékdarab automatikusan létrejött. Ez akkor is érvényes, ha ekkor emeletet is vált, amennyiben már létezik a hozzá tartozó alaprajzfájl. Különben a függőleges szakasz létrejön és a rajzművelet lezárul. Azután az addigi emeleten dolgozhat tovább. Magasságváltás / emeletváltás jelölése A felhasználó 2D-nézete az alaprajzban a fektetőrendszert csak egy egyszerű vonalnak mutatja, esetleg különleges színnel. Egy fektetőrendszernek azonban magasságváltozásokat is realizálnia kell, akár egy másik emeletre való átmenetet is. Egy ilyen fajta magasságváltozás természetesen egy függőleges szakaszból ered, amelyik adattechnikailag létezik, de a 2D-nézetben (fentről) nem látható. Egy szegmens egy fektetőrendszer darabja két koordinátapont között. A WSCAD 5 egy ilyen szakaszt különféleképpen jeleníthet meg: Egy kis négyszög mutatja, hogy magasságváltás történik az emeleten belül, pl. egy másik szerelési zónába. Egy felfelé mutató kis nyíl megmutatja, hogy a függőleges szakasz egy emelettel felfelé vezet. Egy lefelé mutató kis nyíl megmutatja, hogy a függőleges szakasz egy emelettel lefelé vezet. 183

190 WSCAD 5 Installáció Funkciók Vezetékek és kábelutak szerkesztése A vezetékek és kábelutak speciális elemek, úgyhogy nem minden szerkesztési lehetőség áll rendelkezésre. Általános parancsok Ha pl. ablakkal kijelöl egy területet, majd behívja a "Változtatás Eltolás" vagy " - Elhúzás", " - Törlés" vagy " - Másolás" parancsot, csak azokat az elemeket módosítja valóban, amelyek teljesen ki vannak jelölve. Először aktiválja a parancsot. Jelölje ki ablak funkcióval a kívánt területet. Fejezze be jobb egérgombbal kattintva a kijelölést. Helyezze át a kijelölt területet. Megjegyzés Ha az ablakot balról jobbra húzza fel, akkor minden olyan részt kijelöl, aminek egy koordinátapontja az ablakban van. Ha ellenben az ablakot jobbról balra húzza fel, akkor minden vezetéket és kábelutat teljesen kijelöl, aminek egy koordinátapontja az ablakban van. Ha másolja egy fektetési hálózat darabjait, akkor a benne futó kábeleket csak akkor másolja velük, ha minden kábelszakaszt érint a kijelölés. Szükség esetén törölnie kell részeket és újra kell rajzolnia őket. További változtatások végezhetők a jobbgombos menü segítségével. Kábelút esetén Vezeték esetén Tartalom, azaz a kábel a szakaszban és az egész fektetési hálózatban (több csak kábelutak esetén), lásd "Tartalom". Vonaltulajdonságok, mint szín, vonaltípus, fólia, lásd "Vonaltulajdonságok". 184

191 Rajzolás Fektetés módja Kivesz: lehetővé teszi, hogy a kábelútba bevitt vezetékeket ezen a helyen felvegye és továbbvezesse. Továbbvezet: csak a továbbvezetését engedi azoknak a vezetékeknek (kábeleknek), amelyeknek egy szabad végük van. Magassági adat: megjeleníti a beállított zónának megfelelő aktuális magassági adatot. 185

192 WSCAD 5 Installáció A "Mindent kijelöl" parancs arra szolgál, hogy a teljes fektetési hálózat kijelölje. Most törölheti, másolhatja vagy eltolhatja, de nem emeletátfogóan. 186

193 Rajzolás Tartalom Itt láthatja a kábelút/vezeték kijelölt szakaszának tartalmát. Látható a fektetés minden kábele; ha inaktív a Minden kábel opció, akkor csak azok, amelyek a kiválasztott szakaszon keresztülmennek. A dialógus megjeleníti a típusra, lefutásra, hosszra vonatkozó adatokat is. Aszerint, hogy vezetéket vagy kábelutat hozott létre, egy részdarabban egy vagy több kábel lehet. Kattintson jobb egérgombbal egy szakaszra és válassza "Tartalom" parancsot. Az alábbi párbeszédablak jelenik meg: A felső részen a fektetés adatait láthatja, úgy mint típus, de olyan információkat is, mint installációs zóna vagy a szakasz hossza. Ha törölni akar egy vezetéket egy kábelúton belül, jelölje ki, majd nyomja meg a 'Törlés' gombot. 187

194 WSCAD 5 Installáció Vonaltulajdonságok A vonaltulajdonságok megváltoztatásához kattintson jobb egérgombbal a szakaszra, majd válassza a "Vonaltulajdonságok" menüpontot. A 'Tulajdonságok vonal' párbeszédablakban elvégezheti a kívánt változtatásokat. Emellett láthatóak az aktuális koordináták is. 188

195 Rajzolás Vezeték bevitele és kivétele (a fektetőrendszerben) A 'vezeték bevitele' és 'vezeték kivétele' funkciók leírják, hogyan kell bevezetni egy vezetéket egy helyen egy fektetési hálózatba, hogy később egy másik helyen továbbvezethessük. Az utat a beviteli ponttól a felvételi pontig a fektetőrendszer adja meg. Vezeték bevitele Ha be akar vinni egy vezetéket egy fektetőrendszerbe, rajzoljon egy vezetéket a "Rajzolás Vezeték - Általános" menüparanccsal egy alkatrésztől egy már létező fektetőrendszerig. Helyezze a vonalpontot a kívánt szakaszra. Az automatika felismeri, hogy egy fektetőrendszerre pozícionálta és automatikusan felkínálja az installációs zóna hozzáigazítását, ha különözőek lennének (ez annak a feltétele, hogy egy vezetéket bevihessen egy fektetőrendszerbe). Ha a dialógust 'Igen'-nel nyugtázza, majd jobb egérgombbal kattint, megjelenik a már ismert dialógus a vezeték rajzolásához. 189

196 WSCAD 5 Installáció Kattintson a 'Bevisz' gombra. Megjelenik a 'Kábel bevitele a fektetőrendszerbe' dialógus. Adjon meg egy vezetéknevet, amely a vezeték vagy kábel funkcióját írja le. A program ezen a ponton viszi be a vezetéket a fektetőrendszerbe, és először ebben a pozícióban végződik. A vezeték rajzolása lezárul, és rögtön folytathatja a műveletet a következő vezetékkel vagy kábellel. 190

197 Rajzolás Azonnali elosztóhoz rendelés Ha kiválaszt egy csatlakoztatott elosztót (csak az aktuális fektetőrendszerhez csatlakoztatott elosztók jelennek meg a listában), akkor a program automatikusan elvezeti a kábelt az elosztóig. A vonal rajzolása lezárul, és rögtön folytathatja a műveletet a következő vezetékkel vagy kábellel. Az 'OK' megnyomása után eldöntheti, hogy saját maga kívánja-e megadni az útvonalat a fektetési szakaszokra való kattintással, amelyken a kábelnek keresztül kell mennie. Ha 'Igen', akkor minden szegmenst meg kell adnia a célig. Egyszerűen kattintson bal egérgombbal a szakaszokra. Ha jobb egérgombbal fejezi be a műveletet, megjelenik egy dialógus, amellyel az ideiglenes utat (szürkén kijelölve) nyugtázhatja. Ha a 'Nem'-et választja, a program megjelenít alternatív útvonalakat, ill. befejezi a műveletet, ha nem talál utat. 191

198 WSCAD 5 Installáció Ha 'Nem', megjelenik egy dialógus, amellyel az első megtalált utat (szürkén kijelölve) nyugtázhatja. Ebben az ablakban addig választhatja a 'Nem'-et, amíg már nincs több választható útvonal, ekkor a művelet lezárul. Ha az 'Igen'-t választja, a program automatikusan átveszi az utat. Vezeték kivétele a fektetőrendszerből Ha már vitt be vezetékeket egy fektetőrendszerbe, akkor azokat egy másik helyen kiveheti és továbbviheti. Kattintson jobb egérgombbal fektetőrendszerének kívánt helyére, majd válassza a "Kivesz" parancsot. Megjelenik az összes vezeték listája, amelyeket a fektetőrendszerbe bevitt és még nem vezetett ki. 192

199 Rajzolás Válassza ki a kívánt vezetéket, majd kattintson az 'OK'-ra. A WSCAD 5 megkeresi az összes lehetséges útvonalat a beviteli ponttól a kivételi helyig. Ha több útvonal vezet a kivételi pontig, akkor most definiálhat egyet. Ehhez megjelenik egy dialógus, amely felkínál két lehetőséget. Ha a 'Nem'-et választja ebben a dialógusban, akkor a program azonnal felajánlja az összes útvonalat a kivételi pontig (az 'Igen'-nel fogadhatja el). Pontosan a kivétel Ön által megadott helyéről (jobb egérkattintás) és a fektetőrendszer magasságában rajzolhatja tovább a bevitt vezetéket, méghozzá az eredeti paraméterekkel. 193

200 WSCAD 5 Installáció Ha az 'Igen'-t választja ebben a dialógusban, akkor meg kell adnia egy útvonalnevet. Az ablak bezárul és Ön meghatározhatja az egyes szegmensekre kattintva az előre definiált útvonalat. Jobb egérgombbal kattintva fejezheti be a műveletet. Ha gyakrabban használja ugyanazt az utat, akkor azt a definiálás alapján kiválaszthatja. Az 'Igen' megnyomása után rögzül a kivételi pont. Pontosan a kivétel Ön által megadott helyéről (jobb egérkattintás) és a fektetőrendszer magasságában rajzolhatja tovább a bevitt vezetéket, méghozzá az eredeti paraméterekkel. 194

201 Rajzolás Útvonal megváltoztatása Ez a parancs lehetővé teszi a fektetőrendszerek és vezetékek útvonalának utólagos megváltoztatását. A fektetőrendszerek tartalmazhatnak vezetékeket is. Vezeték úvtonalának megváltoztatása Ha meg akarja változtatni a vezeték útvonalát, kattintson rá, és a megjelenő menüből válassza az "Útvonal megváltoztatása" parancsot. Ekkor a program kijelöli a teljes vezetékezést. Most jelölje ki a vezeték új pontjait bal egérgombbal kattintva. Esetleg több szakaszt is felismer a program, ilyenkor a vezeték új kezdetét egy dialógus segítségével kell megválasztania (az adott szegmens szürke színben jelenik meg). 195

202 WSCAD 5 Installáció Határozza meg az új útvonalat, és használja a magasságmérőt az esetleges installációs zóna-váltáshoz. Kattintson bal egérgombbal, ha irányt akar váltani. Kattintson a végpontra, aminek a régi útvonalon kell lennie. Egyszerre látja a régi és az új útvonalat (utóbbi szürkén). Ha a dialógusban a 'Nem' gombra kattint, folytathatja az útvonal kijelölését. Ha a dialógusban az 'Igen' gombra kattint, egy újabb dialógusban nyugtázhatja az útvonal cseréjét: 196

203 Rajzolás 197

204 WSCAD 5 Installáció Vezeték / kábel továbbvezetése Ahogy a bevezetőben már leírtuk, a vezetékekre ill. kábelekre bizonyos korlátozások ill. változtatások érvényesek. Meghosszabbíthat egy vezetéket, úgy, hogy jobb egérgombbal a szakaszra kattint, amelyben a vezeték végződik, majd a "Továbbvezet" parancsot választja: Megjegyzés A vezetékek meghosszabbítása nem összetévesztendő a fektetőrendszer meghosszabbításával. Azt ugyanis a zárt fektetési hálózat bármely szegmenspontjától továbbvezetett új darabokkal éri el. 198

205 Szerkesztés / változtatás Szerkesztés / változtatás Először is a szerkesztés és a változtatás fogalmak úgy tűnnek, mintha két kifejezés lennének ugyanarra a folyamatra: valamit módosítani. Ezért előbb meg kell magyarázni a különbséget: A "Változtatás" menüpont alatt főleg olyan parancsokat talál, amelyekkel azoknak a grafikus elemeknek a mérete, helyzete, pozíciója, formája vagy tulajdonságai befolyásolhatók, amelyek a rajzban találhatók. A "Szerkesztés" menüpont alatt ellenben olyan kísérő adatokhoz férhet hozzá, mint áramkörök vagy emeletek, de másolásra, törlésre vagy a vágólapon keresztüli beillesztésre vonatkozó parancsokhoz is. Természetesen (vagy sajnos) vannak átfedések is, mint pl. a törlésre vonatkozó parancs. A "Szerkesztés" menüpont parancsai, amelyek a vágólappal dolgoznak, csak akkor aktiválódnak, ha már kijelölt elemeket. A "Változtatás" parancsoknál ellenben a program felszólítja Önt a kijelölésre, ha még nem választott ki elemeket. akkor több elemet is kijelölhet, a művelet a jobb egérgombbal fejezhető be. 199

206 WSCAD 5 Installáció Keresés Egy dialógusban kiválaszthatja a szöveg típusát (cikkszám, alkatrésznév, funkciószöveg,...), amelyet keresni akar. Ezután határozza meg pl. az aktív tervlapon keresendő áramkörszámot. A Pontosan opció meghatározza, hogy a teljes szó vagy csak egy része funkcionál keresési feltételként. Ha több azonos áramkörszám létezik, akkor azokat a 'Tovább' gomb megnyomásával sorban megtalálhatja. A találatokat a program szürkén kiemelve jeleníti meg. 200

207 Szerkesztés / változtatás Egyszerű műveletek Olyan egyszerű műveletek, mint másolás, eltolás vagy törlés eléggé ismertek. Előbb kijelölheti az elemeket és aztán a parancsot, de a fordított sorrend is lehetséges. Eltolás és másolás esetén van még egy különlegesség: ha előbb az elemeket választja ki, és aztán hívja be a parancsot, akkor még meg kell határoznia egy ún. alappontot a következő művelethez (bal egérgomb). Ha fordított sorrendben dolgozik, azaz előbb a parancs aztán a kijelölés, akkor a kijelölés befejezése jobb egérgombbal egyidejűleg az alappont megadása is. 201

208 WSCAD 5 Installáció Elhúzás Az elhúzás fogalom alatt az objektumok eltoláshoz hasonló mozgatását értjük, azzal a különbséggel, hogy bizonyos elemek, mint pl. az elektromos vezeték-vonalak vagy fektetőrendszerek, vagy alaprajzi elemek az objektumokkal összekötve maradnak. Két különböző módszer létezik. Egyrészt az elhúzás elvégezhető pl. a szimbólumok tulajdonságmenüjéből. Akkor csak az az objektum lesz elhúzva. Az alaprajzi szimbólumoknak nincsenek rögzített csatlakozási pontjai (kivezetései), ezért a program minden fektetési pontot, ami a burkológörbében található, elmozgat. Másrészt a "Változtatás" parancs segítségével tetszés szerinti sok objektum elhúzása lehetséges. Eljárás: Válassza ki előbb a "Változtatás Elhúzás" parancsot, majd jelölje ki egy ablakkal az összes elemet, amelyet el akar tolni. Fontos, hogy minden megváltoztatandó elem legyen benne ebben a kijelölő ablakban. A művelet a jobb egérgombbal indítható, a pillanatnyi egérpozíció egyidejűleg a művelet alappontja is lesz. Ablak megadása Húzás jobb egérgombbal való megszakítás után 202

209 Szerkesztés / változtatás Forgatás Forgatás 90 -kal balra Forgatás 90 -kal jobbra Forgatás pont körül. Elemek forgatásához 3 lehetőség áll rendelkezésre: Előbb kiválaszthatja az elemeket, és aztán a parancsot, de fordított sorrendben is dolgozhat. Minden esetben a tulajdonképpen forgatási művelet előtt meg kell határoznia bal egérgombbal a forgáspontot. Egy 90 -os forgatás esetén a kijelölt elemek a parancsnak megfelelően elfordulnak és Ön újra elhelyezheti őket. A pont-forgatáskor az lesz a forgatás középpontja, azaz a kijelölt elemek a kurzorpozíciótól függően forognak a pont körül. 203

210 WSCAD 5 Installáció Tükrözés vízszintes tükrözés függőleges tükrözés tengelyes tükrözés Elemek tükrözéséhez 3 lehetőség áll rendelkezésre: Előbb kiválaszthatja az elemeket, és aztán a parancsot, de fordított sorrendben is dolgozhat. Horizontális vagy vertikális tükrözés esetén előbb még bal egérgombbal meg kell határoznia a türközési pontot. Aztán a kijelölt elemek a parancsnak megfelelően türköződnek és Ön újra elhelyezheti őket. Tengelyes tükrözésnél bal egérgombbal határozza meg a tükörtengely egy pontját, a tengely másik pontját a pillanatnyi kurzorpozíció jelenti. Ahogy mozgatja az egeret, az elemek a virtuális tengelyre tükrözve jelennek meg. Ha elérte a kívánt képet, fejezze be a tükrözési folyamatot bal egérgombbal kattintva. Most még eltolhatja és elhelyezheti az elemeket. Megjegyzés Vízszintes vagy függőleges tükrözéskor csak a szövegpozícó, de nem a szöveg megjelenítése tükröződik. 204

211 Szerkesztés / változtatás Elemek kivágása, beillesztése, másolása, törlése A "Szerkesztés Kivágás", "- Beillesztés" vagy "- Másolás" parancsok esetén a vágólappal dolgozik, azaz az elemek pl. többször másolhatók. Az elemek bekerülnek a belső vágólapra, és egy újbóli "Kivágás" pl. felülírja a vágólap tartalmát. A vágólap a programból való kilépéskor törlődik. Megjegyzés Minden rajzhoz és tervfajtához csak egy vágólap van. Ilyen módon csak azonos tervtípusok (pl. alaprajz) elemeit illesztheti be. Jelölje ki előbb az elemeket egyenkénti vagy ablakos kijelöléssel. Csak ezután lesznek a "Kivágás" és "Másolás" parancsok aktívak. Ezután válassza ki a megfelelő műveletet a menüből vagy a megfelelő billentyűkombinációval. Másolás: <Ctrl+C> Beillesztés: <Ctrl+V> vagy <Ins> Kivágás: <Ctrl+X> Törlés: <Del> Megjegyzés Tipp A pillanatnyi kurzorpozíció lesz a tárolt elemek felfüggesztési pontja. Ha ablakkal jelöl ki, akkor az ablakon belül területet a program bitmapként veszi át a Windows vágólapra. Így adott képrészleteket vehet át pl. a szövegszerkesztő programba. 205

212 WSCAD 5 Installáció Mégsem (Undo) / Ismét (Redo) Egy nagyon gyakran használt funkció az utolsó művelet visszavonása (röviden: UNDO) (menüparancs: "Szerkesztés Visszavonás"). Ezzel pl. az utoljára rajzolt részt törölheti. Fontosabb, hogy egy törlést is visszavonhat. A kábelfektetéshez és a fektetőrendszerhez is használható a "Mégsem/Ismét" funkció. Ekkor a program létrehozza a kábelinformációs fájl (Kabel.ind) másolatát (max. 99) a projektmappában, és szükség esetén egy régebbi Kabel.ind fájlt lehet aktuális kábelinformációs fájlként használni. A mentések száma az 'Extrák - Opciók - Egyéb beállítások' dialógusban állítható be 1 és 99 között. Figyelem Ha bezárja az alaprajz-fájlt, törlődnek az UNDO fájlok is. Megjegyzés Minden rajznak külön Mégsem (UNDO) / Ismét (REDO) memóriája van. A visszavonható változtatások száma a megváltoztatott elemek bonyolultságától, valamint azok számától függ. Az erre rendelkezésre álló memória mérete beállítható (lásd "Egyéb beállítások"). Egy visszavont műveletet a "Szerkesztés Mégis" (REDO) paranccsal végezhet el újra. Mégsem - Ismét fektetés esetén Mivel a normál visszavonó parancs a több oldalon keresztülhúzódó fektetések esetén nem használható, kifejlesztettünk ezekhez is parancsokat és két különböző beállítást. Lefutás a főmenü "Szerkesztés - Fektetés" menü parancsainak használatával: Nem kombinálva a normál Mégsem-Ismét funkcióval (alapállapot a program indításakor): A "Mégsem" parancs használatakor a fektetés nem jön létre újra; ehhez a "Szerkesztés - Fektetés - Visszatölt" parancsot kell alkalmazni. Ennek az új parancsnak az az előnye, hogy a program bezárása és újraindítása után is lehet használni. Segítségünkre van itt egy kijelzés, ami a dátummal és idővel jelzi, melyik visszatöltési lehetőség áll rendelkezésre. Az "Ismét" parancs újra az előző fektetést állítja vissza. Kombinálás a normál Mégsem funkcióval 206

213 Szerkesztés / változtatás Azaz, minden, amit pl. törlünk, a "Mégsem" paranccsal visszahozható (a fektetés is); ha ebben a módban a "Visszatölt" parancsot használjuk, a normál rajzi elemek nem változnak. 207

214 WSCAD 5 Installáció Elemek tulajdonságainak megváltoztatása Elemek kiválasztása (kijelölés) A WSCAD 5 különböző lehetőségeket kínál az elemek vagy szimbólumok kiválasztására: Egyenkénti kijelölés bal egérgombbal kattintva Több elem kijelölése ablak felhúzásával egérrel vagy bal egérgombbal egymás után rákattintva. Minden elem, amelyet már kijelölt, kiemelten jelenik meg. Ugyanazon elem újbóli kijelölésével a kijelölés visszavonható. Megjegyzés Egy terv minden elemének kijelölésére szolgál a "Szerkesztés Mindent kijelöl" menüparancs. Az egyenkénti kijelölést kombinálhatja az ablakos kijelöléssel is: pl. előbb dolgozik ablakkal és az egyes elemeket kiválasztja egyenkénti kijelöléssel. Tipp Dolgozzon a fóliaállapottal is (lásd "Fóliaállapot átkapcsolása"). Ezzel egészen egyszerűen rejthet el elemeket, amelyekre pillanatnyilag nincs szüksége. Az ablakos kijelölésnél nagyon fontos, hogy az ablakot balról jobbra vagy jobbról balra húzza fel. Ha jobbról balra dolgozik, az elemeket teljesen kijelöli, akkor is ha csak egy részük esik a kijelölési területbe. Az alábbi táblázat áttekintést nyújt a különböző kijelölési lehetőségekről: Elem Egyenkénti kijelölés Ablak balról jobbra Ablak jobbról balra Vonal teljes vonal teljes vonal teljes vonal Szöveg szöveg szöveg szöveg Szimbólumtest teljes szimbólum teljes szimbólum teljes szimbólum Szimbólum tervjele csak tervjel csak tervjel teljes szimbólum Méretezési szöveg csak méretezési szöveg csak méretezési szöveg teljes méretezés Méretezés vonala teljes méretezés teljes méretezés teljes méretezés Fektetőrendszer szakasza szakasz szakasz teljes fektetési hálózat 208

215 Szerkesztés / változtatás Objektummenü Ha azonnal a mindenkori elem tulajdonságaihoz akar jutni, akkor csupán jobb egérgombbal az elemre kell kattintania. A leggyorsabb hozzáférés az objektumorientált menün, röviden objektummenün keresztül lehetséges. Jobb egérgombbal rákattint az adott objektumra, és máris egy menüt kap, ami a mindenkori objektumhoz van igazítva: Példa: Vonal Alkatrész Szöveg alkatrész - tetszőleges adattörzsből A legfelső sorban mindig azon objektum megnevezését találja, amelyre kattintott. Az alsó területen találja az általános parancsokat, mint "Másolás" vagy "Eltolás", kiegészítve olyan objektum-specifikus utasításokkal, mint "Elhúzás" vagy "Feltörés" egy vonalnál. A "Tulajdonságok" ponttal ugyanaz a funkció aktiválható, mint a "Változtatás Tulajdonságok" menüparanccsal, és utána kell kiválasztania az objektumot. Tipp Amennyiben több különböző elem van egy helyen egymáson, fárasztó lehet a megfelelőt meghatározni, mivel az összes megtalált elem kiválasztási dialógusa egymás után megjelenik. Ebben az esetben jobban megéri, ha előbb az elemspecifikus menüpontot (pl. "Változtatás Szöveg" vagy "Változtatás Vonal") hívja be, és csak azután választja ki az elemet. 209

216 WSCAD 5 Installáció Változtatás - Tulajdonságok A "Változtatás Tulajdonságok" menüparancs után előbb ki kell választania az elemet, amelynek tulajdonságait meg akarja változtatni. Az erre megjelenő párbeszédablak a kiválasztott elemtípushoz van igazítva, az alábbi 2 példa egy alkatrész és egy vonal párbeszédablakait mutatja. A szövegek és körök esetében ugyanígy kell eljárni, csak a dialógusok mások egy kicsit. Most elvégezheti a szükséges beállításokat. Kattintson az 'OK'-ra a változtatások átvételéhez. 210

217 Szerkesztés / változtatás Megjegyzés Az egyes elemek paramétereit a megfelelő fejezetekben tárgyaljuk. 211

218 WSCAD 5 Installáció Több elem tulajdonságainak megváltoztatása Ha több azonos típusú elemnél ugyanazt a változtatást kell elvégeznie, kissé fárasztó lehet minden alkalommal újra ugyanazt a beállítást elvégezni. A következőképpen járjon el: Előbb jelölje ki az elemeket. Ezt bal egérgombbal egyenkénti kijelöléssel, de ablakos kijelöléssel is megteheti. Fontos Nem érdekes, hogy más típusú elemek is ki lettek jelölve. A műveletet a program csak olyan típusú elemekre végzi el, amelynek a parancsát kiadta! Ekkor a Vonal típushoz tartoznak az elosztóterv vezetékei is. Ezután alkalmazza a megfelelő "Változtatás" parancsot, pl. "Változtatás Vonal". Azonnal megkapja a megfelelő tulajdonságdialógust. pl. "Változtatás Szöveg" 212

219 Szerkesztés / változtatás pl. "Változtatás Kör" Fontos Ha több kijelölt elemet érint a parancs, akkor a tulajdonságdialógus egy ún. alapállapotot mutat. Különben a dialógus úgy viselkedik, mint egyetlen elem megváltoztatásánál. A dialógusban megjelenő alapállapotnak nem kell (és nem is tud) az elemek valós állapotának megfelelnie. Hiszen lehet, hogy két olyan vonalat jelölt ki, amelyeknek pl. különböző a színe. A program csak akkor ismeri fel újként a beállításokat, ha megváltoztatja az alapállapotot. Ekkor megjelenik ellenőrzésül egy dialógus is. 213

220 WSCAD 5 Installáció NAGYON FONTOS Tényleg csak azokat a paramétereket változtassa meg, amelyeket szükséges. Amint egy beállítási lehetőségre kattint, azt a program beállítási értéknek veszi. Szükség esetén szakítsa meg a műveletet és indítsa újra. Ha a vonalas példánkban pl. a színt feketére akarja állítani, rá kell kattintania a színre, majd kiválasztani a feketét. A program csak így ismeri fel, hogy ez a paraméter az összes kijelölt vonalra érvényes beállítás. Megjegyzés A szöveg tulajdonságdialógusában a szövegmező inaktív. Ugyan a szövegparamétereket megváltoztathatja, azonban a szöveget magát egyidejűleg több elemnél nem. Előbb kiválaszthatja a menüparancsot és aztán is kijelölhet. De akkor csak azokat az elemeket érinti, amelyek megfelelnek a menüparancsnak. Megjegyzés A fektetőrendszerek és kábelek vonaltulajdonságait az objektumorientált menün keresztül és a "Vonaltulajdonságok" paranccsal változtassa meg. 214

221 Szerkesztés / változtatás Rajzok áthelyezése és skálázása Áthelyezés A rajzok áthelyezése vagy pozícionálása hasznos funkció arra, hogy a teljes rajzot egy munkafolyamatban a kívánt új pozícióba tolhassuk el. A rajz minden tulajdonsága megmarad. Ha a "Változtatás Rajz" menüből az "Áthelyezés" pontot választja, a program felszólítja, hogy a bal egérgombbal kattintva jelölje ki az alappontot, és egy újabb kattintással helyezze el újra a teljes rajzot. Miután a második kattintással elhelyezte a végpontot, az alábbi üzenet jelenik meg: Ha már rajzolt vezetékeket, itt meg tudja határozni, hogy a vezetékeket is el akarja-e tolni vagy sem. A teljes rajz az új pozícióra (végpont) helyeződik át. Minden oldalarány azonos marad. Skálázás Általában a koordinátarendszer méretei nem egyeznek a rajzok méretezésével. Meg kell határozni egy skálázási faktort, amely egy beépített funkcióval egyszerűen kiszámítható. Méretellenőrzés: Zoomoljon először (F2) az importált terv egy részletére, amin látható egy teljes méretvonal. Állítsa a kurzort a méretnyíl egyik végére, és nyomja meg az F9 billentyűt, ezzel ezt a pontot teszi origóvá (az információsorban ellenőrizheti). Vigye a kurzort a másik méretnyílhoz, és olvassa le a távolságot az információsorban. Skálázás A "Változtatás Rajz Skálázás" menüpont kiválasztása után a program az állapotjelző sorban felszólítja, hogy válasszon egy alappontot. Ehhez kattintson bal egérgombbal a terv egy tetszés szerinti pontjára, ezután megjelenik a faktor megadására szolgáló dialógus. 215

222 WSCAD 5 Installáció Nyomja meg a 'Pont megadása' gombot, és határozza meg (ahogy a program felszólította az állapotjelző sorban) az ismert méret vagy épülettest 1. és 2. méretpontját. Az információsorban megjelenik a tényleges érték, írja be a névértéket. Ügyeljen az előre beállított mértékegységre (m, dm, cm, mm). A faktort ezután kiszámolja a program. Az 'OK' megnyomása után a program skálázza a rajz teljes tartalmát. Különösen a fektetések megváltoztatására vonatkozó beállításra ügyeljen (Nem, Csak ezét a rajzét, Az egész projektét)! 216

223 A WSCAD funkciói Fólia Mik azok a fóliák? A layer fogalom angol szó és szó szerint fordítva helyzetet vagy fóliát jelent. A technikai területen rajzfelszínről is beszélhetünk, de éppen a CAD-területen meghonosodott a layer kifejezés. Mi azonban a szoftverben és a hozzá kapcsolódó dokumentációkban inkább a fólia szót használjuk. A fóliák lehetővé teszik Önnek, hogy az esetleg nagyon bonyolult rajzait úgy szerkessze, hogy funkciótól függően az elemek meghatározott fóliákhoz rendelődnek hozzá. Így nagyon könnyen lehetséges, hogy pl. csak az installációs alkatrészeket vagy a vezetékezéseket lássa és nyomtassa ki. Minden rajzi elem megjegyzi magának azt a fóliát, amelyben rajzolva lett. Ez a hozzárendelés bármikor megváltoztatható (objektumorientált tulajdonságmenü). Megjegyzés A fóliák eltárolódnak a mindenkori rajzban. Ebből következik, hogy csak az előre definiált fóliák szerepelnek mindig minden tervben. 217

224 WSCAD 5 Installáció Előre definiált fóliák A WSCAD 5 a lehető legjobban fel van készítve a fóliák funkcióorientált használatára. Előre definiált fóliák egész sora szerepel a rajzban: Ezeknek a fóliáknak a definiálása funkcionális szempontokból történt. Természetesen bármikor létrehozhat saját fóliákat. Megjegyzés Az előre definiált fóliákat át lehet nevezni, de nem lehet törölni. 218

225 A WSCAD funkciói Aktuális fólia váltása Az aktuális fóliát a formázási sorban látja, amely normál esetben a képernyőn felül található: Kattintson egyszer a kis háromszögre jobbra a fólianév mellett, és megkapja az aktuális rajzban szereplő összes fólia listáját: Megjegyzés Ha egy másik rajzot tölt be vagy aktivál, az aktuális fólia is megváltozhat. Láthatja a fólia nevét és előtte az aktuális fóliaállapotot. Egy másik fólia kiválasztásához kattintson bal egérgombbal a megfelelő fólianévre (ne egy szimbólumra). A legördülő ablak azonnal bezárul és a kiválasztott fólia megjelenik a formázási sorban. 219

226 WSCAD 5 Installáció Fóliaállapot átkapcsolása Egy fólia állapotát arról a két szimbólumról lehet felismerni, amelyek a formázási sorban a fólia neve előtt állnak. A WSCAD 5 az alábbi fóliaállapotokat ismeri: látható / rejtett lezárt / nem lezárt szín ki / be A rejtett állapot elrejti az összes hozzá tartozó elemet, miközben még a lezárás is aktív. Ha egy fólia le van zárva, akkor azok közül az elemek közül, amelyek ehhez a fóliához vannak rendelve, egyiket sem lehet manuálisan kijelölni (pl. egérkattintással). Ezzel igen egyszerűen el lehet kerülni a hibás kijelölést. A színes négyzet a mindenkori fólia színbeli megjelenítését vezérli, amikor a négyzet mindig az aktuálisan hozzárendelt színt mutatja. Az üres négyzet azt jelenti, hogy a fólia elemei eredeti színükben jelennek meg. Figyelem Olyan általános parancsok esetén, mint pl. "Szerkesztés Mindent kijelöl" vagy "Változtatás Rajz Skálázás" nem áll fenn a fólialezárás. Mindig az egész rajz változik. Egy fólia állapotának átkapcsolása Kattintson egyszer az aktuális rajzban szereplő fóliák listájában annak az állapotára, amelyikét meg akarja változtatni. Ezután kattintson közvetlenül azon fólia szimbólumára, amelynek állapotát át akarja kapcsolni (ne a fólianévre). A lista nyitva marad, amíg egy fólianévre vagy a listán kívülre nem kattint. Használhatja a "Formátum Fólia" parancsot is a fóliaállapot átállítására. 220

227 A WSCAD funkciói Fólia megváltoztatása / fólia létrehozása A "Formátum Fólia" paranccsal átnevezheti, törölheti a fóliát, vagy átkapcsolhatja állapotát. Az alábbi párbeszédablak jelenik meg: Balra látja az aktuális rajzban szereplő fóliákat. Az aktuális fólia jobbra fent van megadva. Az Állapot csoportban találja a listából kijelölt fólia állapotát. Ha még nem jelölt ki fóliát, akkor az aktuális fólia állapota jelenik meg. A Minden fólia csoport gombjaival az összes fólia állapota egyszerre kapcsolható át. Fólianév megváltoztatása Ha egy fólia nevét meg akarja változtatni, jelölje ki először a fóliát baloldalt a listában egy kattintással. Ekkor jobboldalt a szerkesztőmezőben megváltoztathatja a fólianevet. A változást úgy veheti át, ha kiválaszt egy másik fóliát, a 'Kész', 'Aktuális' vagy 'Új fólia' gombok egyikére kattint vagy az <Enter> billentyűvel fejezi be. Megjegyzés A program nem ellenőrzi, hogy van-e kétszer kiadott fólianév. Belül ugyanis a program a fóliák számával dolgozik. Új fólia definiálása Kattintson az 'Új fólia' gombra, majd írja be a fólia nevét. A bevitelt úgy veheti át, ha kiválaszt egy másik fóliát, a 'Kész', 'Aktuális' vagy 'Új fólia' gombok egyikére kattint vagy az <Enter> billentyűvel fejezi be. 221

228 WSCAD 5 Installáció Fólia törlése Jelölje ki a kívánt fóliát, majd kattintson a 'Fólia törlése' gombra. A fólianév törlődik, de a fólia száma foglalt marad a listában. Egy név nélküli fólia nem jelenik meg a formázási sorban. Azonban egy törölt fóliához bármikor újra rendelhet nevet. Figyelem Az előre definiált fóliák nem törölhetők! Ha elemeket másol egy rajzból egy másikba, akkor csak a fóliaszámokat veszi át. Ha még nincs definiálva egy fóliaszám, akkor ezek az elemek az előre definiált Standard fóliákra kerülnek. 222

229 A WSCAD funkciói Automatikus fólia-hozzárendelés Ahogy már egy előző részben leírtuk, a WSCAD 5-ben egy sor előre definiált fólia létezik. Hogy ne mindig Önnek kelljen a helyes fólia-hozzárendelésre ügyelni, a WSCAD 5 automatikus fólia-hozzárendelést kínál. Ha ez aktiválva van a konfigurációban (lásd "Egyéb beállítások"), a hozzárendelés az éppen rajzolt vagy betöltött elemektől függően automatikusan történik. Ekkor az alábbi hozzárendelések történnek meg: Fólia Alaprajz Inst_készülékek Kábel_és_fektetés Méretezés Berendezések Magasság_inst_kész Magasság_kábel_és_fektetés Hozzárendelődnek fal, ablak, ajtó Installáció-típusú szimbólumok vezetékek az alaprajzban, fektetőrendszerek méretezési vonalak és -szövegek Skálázható-típusú szimbólumok, ha nincs még bekapcsolva az Installáció-típus installációs szimbólumok magassági adatai kábelek és fektetőrendszerek magassági adatai Megjegyzés Az automatikus fólia-hozzárendelés csak a fent felsorolt elemekre vonatkozik. Minden más elemnél az aktuális fólia a döntő. 223
