1 EURÓPAI SZERVIZ PORTÁL KEZELÉSI ÚTMUTATÓ HUNGARIAN

2

3 Tartalomjegyzék Első lépések...1 Áttekintés...2 Technikai követelmények...3 Dokumentum-formátumok...3 A böngésző megjelenítésének optimalizálása...4 Alvázszám (VIN) és modellkód...4 Új alkatrészcsoport tárgymutató...5 Bejelentkezés...7 Bejelentkezés márkafüggetlen szervizek számára...8 Kezdőoldal...9 Modellválasztás...11 Dokumentumtípus...12 Jármű megadása...12 VIN - alvázszám közvetlen megadása...12 Modellkód...13 Hivatkozási szám keresése...13 Nyelv kiválasztása...14 Dokumentumlista...15 Szervizkönyvek...16 Szervizjelentések...17 Dokumentumlista szervizjelentésekkel...17 Alkatrész-katalógusok...18 Letöltések...18 Dokumentumtulajdonságok...19 Dokumentumazonosító, alkatrészcsoport, témakör...19 Modell kijelölése...19 Kiadási és módosítási dátum...19 Cím...20 Keresés...21 Keresés eredménye...22 Témakör...23 Alkatrészcsoport...24 Dátum...24 Összetett keresési tulajdonságok...25 Javasolt keresési sorrend...25 Keresés Módosítása vagy új Keresés...26 Dokumentumok megtekintése...27 Dokumentum megnyitása...28 III

4 XML Szervizkönyvek megtekintése...29 DjVu Szervizkönyvek megtekintése...30 PDF szervizjelentések megtekintése...31 Letöltések megtekintése...32 IV

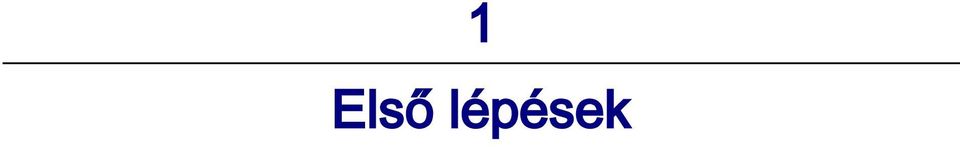

5 1 Első lépések

6 1 Első lépések 1.1 Áttekintés 1.1 Áttekintés ábra 1 Modellválasztás - a Szervizportál kezdőoldala A Suzuki Szervizportál Oldal Suzuki gépjárművek karbantartásához, diagnosztikájához és javításához szolgáltat információkat hivatalos Suzuki szervizek és független szervizek számára. Az oldalon a következő dokumentumtípusok találhatók meg: Szervizkönyvek: Itt a Suzuki gépjárművekhez tartozó hivatalos szervizkönyveket és kiegészítő dokumentumokat találja meg. Szervizjelentések: Ez a fejezet műszaki információkat, szervizkönyvekhez tartozó frissítéseket, célszerszámokkal kapcsolatos információkat stb. tartalmaz. Alkatrész-katalógusok: Itt a Suzuki gépjárművekhez tartozó alkatrész-katalógusokat érheti el. Letöltések: A Tech2, SDT és Pass Thru diagnosztikai tesztkészülékek szoftvereit és frissítéseit tartalmazza. 2

7 Első lépések 1 Technikai követelmények Technikai követelmények A Suzuki Szervizportál optimális működéséhez az alábbi minimum-követelményeknek és beállításoknak kell teljesülnie: Szoftver Böngésző Internet Explorer 7.0 (vagy újabb) FireFox 3.0 (vagy újabb) Böngésző beállításai JavaScript: -engedélyezve- LizardTech DjVu A DjVu böngésző plugin ingyenesen letölthető aletöltések opció alatt. SVG Viewer Az SVG Viewer ingyenesen letölthető aletöltések opció alatt. Adobe Reader Adobe Flash Player 1.3 Dokumentum-formátumok A Szervizportálon a következő formátumú dokumentumok találhatók: HTML/XML Adobe PDF LizardTech DjVu Az Adobe PDF dokumentumok megtekintéséhez böngésző plugin szükséges. Kérjük, győződjön meg arról, hogy a plugin telepítve van a számítógépén. DjVu formátumú dokumentumok megjelenítéséhez kérjük, első lépésként töltse le a DjVu böngésző plugint. Telepítse az SVG Viewer programot is, amely bizonyos szervizelési útmutatók helyes megjelenítéséhez szükséges. A telepítőfájlokat a Letöltések opciónál találja. 3

8 1 Első lépések 1.4 A böngésző megjelenítésének optimalizálása 1.4 A böngésző megjelenítésének optimalizálása A Szervizportálon történő navigáláshoz nem lesz szüksége a böngésző felső menüsorára. A böngésző felső menüsorának elrejtéséhez válassza a VIEW (Nézet) -> FULL SCREEN (Teljes képernyő) lehetőséget. Ha újra meg kívánja jeleníteni a menüsort, vigye az egérmutatót a képernyő tetejére, majd kattintson a RESTORE (Visszaállítás) szimbólumra. ábra 2 Nézet Internet Explorer 8 böngészőben B Kattintson a FULL SCREEN (Teljes képernyő) opcióra a böngésző menüsorának elrejtéséhez 1.5 Alvázszám (VIN) és modellkód ábra 3 A 17 karakteres alvázszám szegmensei A 17 karakterből álló alvázszám számos információt tartalmaz az adott jármű kiviteléről. Az alvázszám 7 szegmensre osztható. MEGJEGYZÉS Az alvázszámban található modellkód (04. és 05. karakter) nem azonos a SUZUKI Műszaki Modellkóddal. A két szám felcserélése könnyen félreértéshez vezethet. A menüsor Letöltések -> Alvázszámlista opciójánál összehasonlító lista található a műszaki modellkódokról és a hozzájuk tartozó alvázszámokról. 4

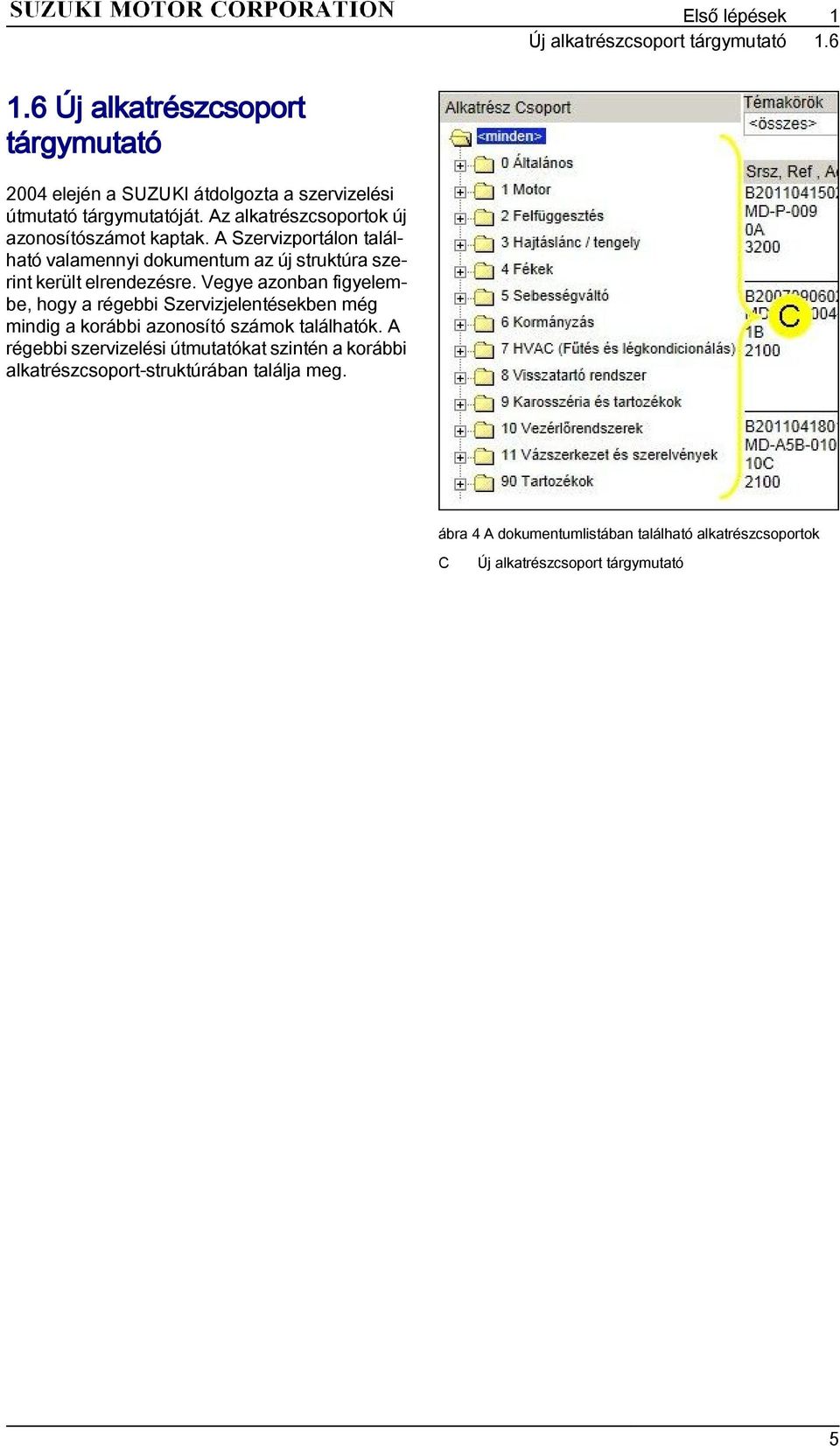

9 Első lépések 1 Új alkatrészcsoport tárgymutató Új alkatrészcsoport tárgymutató 2004 elején a SUZUKI átdolgozta a szervizelési útmutató tárgymutatóját. Az alkatrészcsoportok új azonosítószámot kaptak. A Szervizportálon található valamennyi dokumentum az új struktúra szerint került elrendezésre. Vegye azonban figyelembe, hogy a régebbi Szervizjelentésekben még mindig a korábbi azonosító számok találhatók. A régebbi szervizelési útmutatókat szintén a korábbi alkatrészcsoport-struktúrában találja meg. ábra 4 A dokumentumlistában található alkatrészcsoportok C Új alkatrészcsoport tárgymutató 5

10 1 Első lépések 1.6 Új alkatrészcsoport tárgymutató 6

11 2 Bejelentkezés

12 2 Bejelentkezés 2.1 Bejelentkezés márkafüggetlen szervizek számára 2.1 Bejelentkezés márkafüggetlen szervizek számára ábra 5 Suzuki Európai Szervizportál - kezdőoldal márkafüggetlen szervizek számára A márkafüggetlen szervizek a címen jelentkezhetnek be. Az új felhasználóknak az első bejelentkezés előtt regisztrálniuk kell. Márkafüggetlen fiók 1 órára, 1 napra, 1 hétre, 1 hónapra és 1 évre vásárolható. A díjak a kezdőoldal Díjak menüpontja alatt olvashatók. 8

13 Bejelentkezés 2 Kezdőoldal Kezdőoldal ábra 6 Modellválasztás - a Szervizportál kezdőoldala A B C D E F Ügyfélszolgálat / FTIR Immobilizer Letöltések GYIK Modellválasztás Portál - > Vissza a márkakereskedői hálózathoz Az SERP Szervizportál linkre kattintva megjelenik a modellválasztás, ami a Szervizportál kezdőoldala. Ha el kívánja hagyni a Szervizportált és vissza kíván lépni a márkakereskedői hálózatához, kattintson a Portál linkre a jobb felső sarokban (F). A modellválasztást a következő fejezet részletesen ismerteti. Ügyfélszolgálat / FTIR: ezen a linken a Műszaki Ügyfélszolgálattal léphet kapcsolatba, illetve Műszaki Jelentést hozhat létre. Immobilizer: itt az Immobilizerkód-rendszerhez férhet hozzá. Letöltések: itt a leggyakrabban használt dokumentumok tölthető le, úgymint az alvázszám-lista, az EC-típusengedély számának listája stb. GYIK: itt a Szervizportállal kapcsolatban gyakran ismételt kérdések és az azokra adott válaszok olvashatók. A Szervizportál felhasználói útmutatója is itt található. 9

14 2 Bejelentkezés 2.2 Kezdőoldal 10

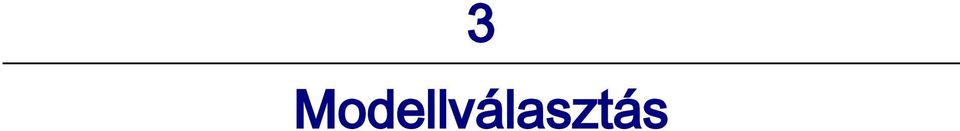

15 3 Modellválasztás

16 3 Modellválasztás 3.1 Dokumentumtípus 3.1 Dokumentumtípus ábra 7 Dokumentumtípusok legördülő listája A jobb felső sarokban található legördülő listából kiválaszthatja a megfelelő dokumentumtípust. Válasszon a Szervizkönyvek, Szervizjelentések, Alkatrész-katalógusok vagy a Letöltések opciók közül. A Keresés gombra kattintva a portál keresést végez, és megjeleníti a keresési feltételeknek megfelelő dokumentumok listáját. 3.2 Jármű megadása VIN - alvázszám közvetlen megadása ábra 8 A 17 karakteres alvázszám közvetlen megadása Ha ismeri az érintett jármű alvázszámát, a számot ebbe a mezőbe beírva megkeresheti a kívánt információkat. Megjegyzés: a keresés megkezdéséhez a teljes 17 karakteres alvázszámot meg kell adnia, helyettesítő karakterek nem használhatók. Ha nem ismeri a teljes alvázszámot, modellkód alapján kell keresnie. Ezt az eljárást az alábbi fejezet ismerteti. 12

17 Modellválasztás 3 Hivatkozási szám keresése Modellkód ábra 9 Modellkód bevitele Dokumentumok kereskedelmi név és műszaki modellkód alapján történő kereséséhez az erre a célra szolgáló legördülő listákat használhatja. Ha kiválaszt egy lehetőséget a Kereskedelmi megnevezés mezőben, a Modell, gyártó mezőben pedig megtartja az <összes> opciót, a keresés olyan dokumentumokat hoz eredményül, amelyek a megadott kereskedelmi nevű járművekhez tartoznak. Ha modellt is választ a Modell, gyártó legördülő listában, az adott modellhez tartozó dokumentumokat keresheti meg, függetlenül a jármű motorjától. A keresést tovább szűkítheti azzal, ha motort is választ a Modell, motor legördülő listában. Miután befejezte a modell kiválasztását, kattintson a Keresés opcióra a kiválasztott modellnek megfelelő dokumentumok megjelenítéséhez. 3.3 Hivatkozási szám keresése ábra 10 Hivatkozási szám bevitele - példa: Szervizjelentések Amennyiben ismeri a szervizjelentés hivatkozási számát, illetve a szervizkönyv vagy alkatrész-katalógus cikkszámát, a számot a Hivatkozási szám beviteli mezőbe írva közvetlenül megkeresheti a dokumentumot. Kattintson a hivatkozási szám keresése linkre. A Dokumentumtípus lista egyik elemét kiválasztva megadhatja, hogy Szervizkönyvet, Szervizjelentést vagy Alkatrész-katalógust kíván keresni. A jármű keresése linkre kattintva visszatérhet a modellkód vagy alvázszám alapján történő kereséshez. 13

18 3 Modellválasztás 3.4 Nyelv kiválasztása 3.4 Nyelv kiválasztása A szervizportálon a dokumentumok egy vagy több nyelven állhatnak rendelkezésre. Svájcban a szervizjelentések például francia, német és olasz nyelven olvashatók. Egy Svájc olaszok lakta részében élő szerelő az olasz nyelvet fogja választani elsődleges nyelvként a bejelentkezési rendszerben (felhasználói adminisztráció). A Szervizportálon ezután olasz nyelven jelennek meg számára a dokumentumok. Amennyiben egy dokumentum csak német és francia nyelven érhető el, az olasz szerelő a következő lehetséges nyelven fogja látni a dokumentumot (helyettesítés). A nyelvi helyettesítési rendszer csak akkor aktív, ha a nyelv beállítása <elsődleges>. Ha bizonyos nyelveket kiválaszt, csak a hozzájuk tartozó dokumentumok jelennek meg, más nyelveké nem. A szervizkönyveket a gyár adja ki, és azok Európa valamennyi országára érvényesek. Ennélfogva a szervizkönyvek a gyár által kiadott valamennyi nyelven megjeleníthetők. A szervizjelentéseket viszont a márkakereskedő adja ki, ezért azok csak a márkakereskedő saját országában, az általa kiadott nyelveken olvasható. ábra 11 A nyelv legördülő listában az <elsődleges> opció van előre kiválasztva 14

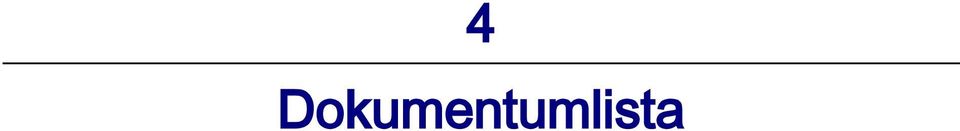

19 4 Dokumentumlista

20 4 Dokumentumlista 4.1 Szervizkönyvek 4.1 Szervizkönyvek ábra 12 Dokumentumlista a kiválasztott járműhöz tartozó szervizkönyvekkel A szervizkönyvek a diagnosztikával, a karbantartással, a beállítással, a kisebb szervizelésekkel, az alkatrészek cseréjével (szerviz) valamint a főbb részegységek szét- és összeszerelésével (javítás, nagyjavítás) kapcsolatos eljárásokat ismertetik. A szervizkönyvek Kiadási dátum alapján, csökkenő sorrendben vannak felsorolva, vagyis az utolsó kiegészítés található legfelül. Régebbi modellekhez komplett szervizkönyvek tartoznak az alapmodellhez, és kiegészítések az opcionális berendezésekkel felszerelt modellekhez. A kiegészítő szervizkönyvek csak az alapmodelltől eltérő szervizelési információkat tartalmazzák, ezért járművek szervizelésekor először mindig az utolsó (a dokumentumlista legfelső sorában található) kiegészítést tanulmányozza, majd azután olvassa el azon fejezetek, részegységek vagy leírások korábban kiadott szervizkönyveit, amelyeket a kiegészítés nem tartalmaz. Az újabb modellekhez komplett szervizkönyv tartozik, amely a modellválasztékhoz tartozó összes járműre érvényes. 16

21 Dokumentumlista 4 Szervizjelentések Szervizjelentések Dokumentumlista szervizjelentésekkel ábra 13 Dokumentumlista a kiválasztott járműhöz tartozó szervizjelentésekkel Ez a fejezet olyan műszaki információkat, szervizkönyvekhez tartozó frissítéseket, célszerszámokkal kapcsolatos információkat stb. tartalmaz, amelyeket a Suzuki Motor Corporation-től kapott információk alapján az országos márkakereskedő ad ki. A szervizjelentések Módosítási dátum alapján, csökkenő sorrendben vannak felsorolva, vagyis az utolsó érvényes információ található legfelül. A módosított dokumentumok eltérő kiadási és módosítási dátumuk alapján különböztethetők meg. 17

22 4 Dokumentumlista 4.3 Alkatrész-katalógusok 4.3 Alkatrész-katalógusok ábra 14 A modellválasztás alapján érintett alkatrész-katalógusok listája. Ez a lista a Suzuki gyárak által kiadott alkatrész-katalógusokat tartalmazza. 4.4 Letöltések ábra 15 Dokumentumlista Letöltésekkel A Letöltések listája a Tech2, SDT és Pass Thru készülékek szoftvereit és frissítéseit tartalmazza. 18

23 Dokumentumlista 4 Dokumentumtulajdonságok Dokumentumtulajdonságok Dokumentumazonosító, alkatrészcsoport, témakör Balról az első oszlop Srsz., Acs., Tk. fejléccel három sorban jeleníti meg a dokumentumok jellemzőit: Dokumentumszám Hivatkozási szám Alkatrészcsoport Témakör ábra 16 A dokumentumlista első oszlopában a sorozatszám, az alkatrészcsoport és a témakör található Modell kijelölése Az Alvázszámok oszlopban az egyes dokumentumokhoz tartozó modellek láthatók. Ha az egérmutatót a három pont fölé viszi, a teljes alvázszám láthatóvá válik egy kis ablakban. ábra 17 Az első oszlop a kijelölt alvázszámokat tartalmazza Kiadási és módosítási dátum Ha az egérmutatót a Dátum... három pontja fölé viszi, megjelenik az oszlop első és második sorának két dátumához tartozó magyarázat. ábra 18 A második oszlopban a kiadási és módosítási dátum látható. 19

24 4 Dokumentumlista 4.5 Dokumentumtulajdonságok Cím A megjelenített dokumentumok címeinek áttekintésével kiválaszthatja és megnyithatja a kívánt információkat. ábra 19 A harmadik oszlopban az egyes dokumentumok címei olvashatók 20

25 5 Keresés

26 5 Keresés 5.1 Keresés eredménye 5.1 Keresés eredménye ábra 20 Dokumentumlista a kiválasztott Grand Vitara modell szervizjelentéseivel A dokumentumlista a fenti ábrának megfelelően az összes olyan dokumentumot tartalmazza, amely a kiválasztott alvázszámhoz vagy modellkódhoz tartozik. Ügyeljen arra, hogy bizonyos dokumentumok (pl. a B számú szervizjelentés) valamennyi modellre érvényesek, és a modellválasztástól függetlenül mindig listázásra kerülnek. Az ilyen általános dokumentumot elrejthetők. Ehhez válasszon dokumentumtulajdonságot a következő fejezeteknek megfelelően. 22

27 Keresés 5 Témakör Témakör A keresést tovább szűkítheti azzal, ha kiválasztja a Témakörök opciót a legördülő listában. Ha például egy karbantartási ütemtervet keres a Szervizjelentések dokumentumtípusnál, válassza a 2200 Karbantartási ütemtervek témakört. Ezután a listában csak az ehhez a témakörhöz tartozó dokumentumok lesznek láthatók. Ha szervizkönyvet keres a Szervizkönyvek dokumentumtípusnál, válassza a 1000 Szervizkönyvek témakört. Ezután a listában csak Szervizkönyvek lesznek láthatók. A kijelölt Témakör a dokumentumlista bal oszlopának harmadik sorában olvasható. A Témakörök tulajdonság szervizjelentések és szervizkönyvek esetén áll rendelkezésre. ábra 21 A Szervizjelentések dokumentumtípusának Témakörök legördülő listája ábra 22 A Szervizkönyvek dokumentumtípusának Témakörök legördülő listája 23

28 5 Keresés 5.3 Alkatrészcsoport 5.3 Alkatrészcsoport Ha egy bizonyos alkatrészcsoporttal kapcsolatban keres információkat, szűkítheti a keresést az Alkatrészcsoport tulajdonsággal (Szervizkönyv Tárgymutató). A funkció segítségével fő vagy kiegészítő alkatrészcsoport alapján folytathat keresést. A kijelölt alkatrészcsoport a dokumentumlista bal oszlopának második sorában olvasható. Az alkatrészcsoport-kiválasztás csak szervizjelentések esetében használható. Alkatrészcsoport keresés Szervizkönyvek és Letöltések esetén nem végezhető. MEGJEGYZÉS Ha dokumentumot keres pl. az Alkatrészcsoport - 1D Motor mechanika csoport 2004 előtt kiadott anyagai között, a dokumentum a régi Alkatrészcsoport - 6A Motor mechanika csoportot fogja megjeleníteni. ábra 23 Alkatrészcsoport választása szervizjelentésekhez 5.4 Dátum A Dátum -tól/-ig két mezőjébe írt dátumokkal leszűkítheti a keresést a módosítási dátuma alapján. Ha emlékszik arra, hogy hozzávetőlegesen mikor módosult a dokumentum, beírhat egy Kezdődátumot és egy Végdátumot a találati lista szűkítéséhez. ábra 24 Két mező a hozzávetőleges dátum beviteléhez 24

29 Keresés 5 Összetett keresési tulajdonságok Összetett keresési tulajdonságok A Szervizportál nagy előnye az adott járművet érintő információk tárgy, alkatrész és szerkesztési dátum alapján történő összetett keresése. Ha több dokumentumtulajdonságot is beállít, a találati lista csak néhány dokumentumot fog tartalmazni. MEGJEGYZÉS Ha a beállított dokumentumtulajdonságok túl, szigorúak, előfordulhat, hogy a keresés egyetlen dokumentumot sem talál. A Szervizportálon ilyenkor hibaüzenet lesz látható. Ilyen esetben az <összes> lehetőségre kattintva nyissa meg a kiválasztott dokumentumtulajdonságokat, vagy indítson Új keresés műveletet a modellválasztás oldalán. ábra 25 Hibaüzenet a dokumentumtulajdonságok túl szigorú megválasztása miatt 5.6 Javasolt keresési sorrend ábra 26 A kiválasztott modellhez tartozó keresési eredmény szűkített Témakörrel és Alkatrészcsoporttal 1. Tulajdonság: Témakör Ha egy bizonyos dokumentumot keres, először válassza ki az érintett témakört. Ha például Műszaki Információkat keres, válassza azt a témakört. A dokumentumlistában ezután csak az ilyen típusú elemek jelennek meg, a többi típus, pl. a Szervizelési Ütemtervek vagy a Szerszámok pedig eltűnnek. 2. Tulajdonság: Alkatrészcsoport Ha a Témakör szerinti szűkítés után még mindig túl sok a találat, használja az Alkatrészcsoportot a további szűréshez. 3. Tulajdonság: Kezdődátum és végdátum Ha emlékszik a kiadás hozzávetőleges dátumára, használhatja a Kiadási Dátum szerinti szűkítést. 25

30 5 Keresés 5.7 Keresés Módosítása vagy új Keresés 5.7 Keresés Módosítása vagy új Keresés ábra 27 Keresés Módosítása vagy új Keresés A Service Portal = Keresés Módosítása vagy új Keresés A kereskedelmi név, modell vagy motor alapján történő keresés módosításához, illetve új keresés indításához kattintson a Service Portal linkre. 26

31 6 Dokumentumok megtekintése

32 6 Dokumentumok megtekintése 6.1 Dokumentum megnyitása 6.1 Dokumentum megnyitása - Szervizkönyvek dokumentumlistájából ábra 28 Dokumentumlista a kiválasztott Grand Vitara modellhez tartozó szervizkönyvekkel Dokumentum megtekintéséhez kattintson a megfelelő megnyitás gombra. A Szervizportál ekkor megjeleníti a dokumentum tartalmát. - Szervizjelentések dokumentumlistájából ábra 29 Dokumentumlista a kiválasztott Grand Vitara modell szervizjelentéseivel Dokumentum megtekintéséhez kattintson a megfelelő megnyitás gombra. A Szervizportál ekkor megjeleníti a dokumentum tartalmát. 28

33 Dokumentumok megtekintése 6 XML Szervizkönyvek megtekintése XML Szervizkönyvek megtekintése ábra 30 XML szervizkönyv dokumentumnézete A B C Választás / Keresés Típus Választógombok Kisegítő (Választás / Keresés információk) Keret Gombok Műveleti Ikonokkal A Könyvjelzők, DTC (Diagnosztikai Hibakód) / Hibaszimptómák, Szervizadatok (Vizsgálóberendezés) és Eszközök / Nyomaték / Anyagok) Választás / Keresés típus kiválasztásával módosul a céltartalom keresésének módja. A [Választás / Keresés Típus Választógombok] segítségével kiválasztott típusnak megfelelően megjelenik a Beviteli mező a keresendő karakter számára, a Keresési eredmények vagy az Elemek kiválasztása opció. A Műveleti gombok az elemek főablakban történő megjelenítéséhez, a Nyomtatás, valamint a Fájlkijelzés olvasása attól függően kerül végrehajtásra, hogy a felhasználó melyik gombra kattint. 29

34 6 Dokumentumok megtekintése 6.3 DjVu Szervizkönyvek megtekintése 6.3 DjVu Szervizkönyvek megtekintése ábra 31 DjVu szervizkönyv dokumentumnézete (A) Könyvjelző-navigáció Itt kiválasztható a kívánt fejezet az (A) könyvjelző-struktúrából. A szervizkönyv a kiválasztott fejezet elején fog megnyílni. A navigációs ablakot a környezetfüggő menüvel (a dokumentumkijelzőn a jobb egérgombbal kattintva) elrejtheti, és kiválaszthatja az Elrendezést. Ekkor megjelenik az Elrendezés almenü. Szüntesse meg a Vázlat kiválasztását. A navigációs ablak eltűnik. A navigációs ablak igény szerint keskenyebbre és szélesebbre állítható, hogy több vagy kevesebb szöveg látszódjon. A navigációs ablak szélességének beállításához kattintson a navigációs ablakot a főablaktól elválasztó vonalra, majd húzza a vonalat balra vagy jobbra. (B) Navigációs Eszköztár A négyszögletes oldalnavigációs nyilak segítségével a dokumentum első, előző, következő és utolsó oldalára lapozhat. Ha az oldalszámot megadva kíván navigálni, azt a következőképpen teheti meg: Gépelje be a kívánt oldalszámot az eszköztáron található négyzetbe, majd nyomjon Enter-t, vagy nyissa meg a legördülő listát, és válassza ki az oldalszámot. A kerek nyílgombokkal visszatérhet bármelyik előző nézethez (nagyítás, eltolás, oldal stb.). A balra mutató gombbal, hasonlóan böngészője Vissza gombjához, a korábbi nézetek listájának előző eleméhez léphet. A jobbra mutató gombbal korábbi nézetek listájának következő eleméhez léphet. Ha böngészője ablaka nincs teljes méretre állítva, előfordulhat, hogy bizonyos eszközök nem látszódnak. Amíg nem használta az oldalnavigáció gombjait, ez a két gomb inaktív. (C) Nagyítás és kicsinyítés Rajzok részleteinek megtekintéséhez használja a zoom gombok bármelyikét a kiválasztott kép nagyításához és kicsinyítéséhez. 30

35 Dokumentumok megtekintése 6 PDF szervizjelentések megtekintése PDF szervizjelentések megtekintése ábra 32 PDF szervizjelentés dokumentumnézete (A) Oldalnavigáció Az oldalnavigációs gombok segítségével a dokumentum első, előző, következő és utolsó oldalára lapozhat. Ha az oldalszámot megadva kíván navigálni, írja be a kívánt oldal számát, majd nyomjon Enter-t. A kerek nyílgombokkal visszatérhet bármelyik előző nézethez (nagyítás, eltolás, oldal stb.). A balra mutató gombbal, hasonlóan böngészője Vissza gombjához, a korábbi nézetek listájának előző eleméhez léphet. A jobbra mutató gombbal korábbi nézetek listájának következő eleméhez léphet. (B) Nagyítás és kicsinyítés Rajzok részleteinek megtekintéséhez használja a zoom gombok bármelyikét a kiválasztott kép nagyításához és kicsinyítéséhez. (C) Oldal mérete és elrendezése Ezzel a gombbal az oldal méretét az ablak magasságához vagy szélességéhez igazíthatja. A dokumentum elforgatásához válassza a Nézet forgatása jobbra vagy balra opciót, vagy kattintson a forgatás balra gombra. 31

36 6 Dokumentumok megtekintése 6.5 Letöltések megtekintése 6.5 Letöltések megtekintése ábra 33 A Pass Thru szoftver, útmutatók és kiegészítő információk letöltési oldala A legfrissebb diagnosztikai szoftverek és útmutatók letöltéséhez nyissa meg a kívánt dokumentumot a Letöltések mezőben. Hogy ne jelentkezzen hiba, miközben számítógépére telepíti a szoftvert, rendkívül fontos, hogy pontosan kövesse az oldalon látható információkat. Az útmutatókban a diagnosztikai hardver és szoftver telepítéséhez és használatához szükséges valamennyi információ megtalálható. 32

37 SUZUKI MOTOR CORPORATION 300 TAKATSUKA, MINAMI, HAMAMATSU, JAPAN SUZUKI INTERNATIONAL EUROPE GMBH, Edition: June, 2011
