1 Tudományos kutatásmódszertani, elemzési és közlési ismeretek modul Gazdálkodási modul Gazdaságtudományi ismeretek I. Közgazdasá Adatgyűjtés, mérési alapok, a környezetgazdálkodás fontosabb műszerei KÖRNYEZETGAZDÁLKODÁSI MÉRNÖKI MSc TERMÉSZETVÉDELMI MÉRNÖKI MSc KÖRNYEZETGAZDÁLKODÁSI MÉRNÖKI MSc 1

Közgazdasá Adatgyűjtés, mérési alapok, a környezetgazdálkodás fontosabb

2 Talajnedvesség meghatározása 89. Lecke 2

3 Gravimetrikus talajnedvesség meghatározás Szárítószekrényes, tömegmérésen alapuló vizsgálati módszer. A nedves talajt tömegmérés után szárítószekrényben 105 fokon legalább 24 óráig szárítjuk, majd a minták száraz tömegét újra megmérjük. A kapott nedvességkülönbség alapján a talaj nedvességtartalmát a száraz talaj tömegéhez viszonyított tömeg %-ban fejezzük ki: N t % *100 ahol: N t% = nedvességtartalom tömeg %-ban G n = nedves talajminta tömeget G sz = száraz talajminta tömege. G n G G sz sz 3

4 Térfogatszázalékos talajnedvesség A módszerhez ismernünk kell a talajunk sűrűségét, ezért ismert térfogatú cilinderrel bolygatatlan talajmintát szedünk. A cilinderbe zárt minta nedvességét gravimetrikusan határozzuk meg. Sűrűségét a száraz tömeg/térfogat hányadossal számítjuk. A térfogatszázalékos nedvesség az alábbi összefüggéssel számítható Ntf% = Nt% * γ ahol Ntf% = a térfogatszázalékos nedvesség Nt% = tömegszázalékos nedvesség g = a talaj sűrűsége 4

Sűrűségét a száraz tömeg/térfogat hányadossal számítjuk.

5 Talajszelvény nedvességtartalma A nedvességtartalom kifejezése mm-ben egy meghatározott talajszelvényben az alábbi összefüggés alapján számítható: W N t. g. h % 10 ahol W = a talaj vízkészlete mm-ben; g a talaj sűrűsége /t/m 3 / h = a vizsgált talajréteg vastagsága cm-ben. Látható, hogy a nedvességtartalomból meghatározható valamely talajréteg vízkészlete, abszolút értékben. A számítás menete attól függ, hogy a nedvességtartalom tömeg %-ban vagy a pórustérfogat %-ában adott. Térfogat %-ból a nedvességet könnyen kifejezhetjük vízoszlop-mmben, mivel a 10 cm-es talajréteg 1 térfogat %-nyi nedvességtartalma 1 mm vízoszlopnak felel meg. 5

Látható, hogy a nedvességtartalomból meghatározható valamely talajréteg vízkészlete, abszolút értékben.

6 Tenziométeres talajnedvesség mérés A mérőeszköz egy vízzel buborékmentesen feltöltött cső, aminek a talajba süllyesztett végén porózus (gipsz, kerámia, műanyag, stb.) csésze van, ami a csövön keresztül vákuum - monométerrel áll összeköttetésben. A zárt rendszernek tekinthető tenziométerből a száradó talaj a vizet elszívja. Friss csapadék, vagy öntözés megfordítja ezt a folyamatot. Az egyensúlyi állapotra jellemző vákuum mértékét a manométer mutatja. A műszer leírásában megtalálhatók az ajánlott leolvasási értékek, amelyek jelzik ha a növény gyökérzónájában vízhiány keletkezik és öntözés szükséges. 6

A zárt rendszernek tekinthető tenziométerből a száradó talaj a vizet elszívja. Friss csapadék, vagy öntözés megfordítja ezt a folyamatot.

7 Egyéb tenziométerek és használatuk Vannak villamos jelkimenettel rendelkező típusok is, amelyek további lehetőséget jelentenek az öntözés ellenőrzésében és irányításában. A talaj nedvességtartalmát a szívóerő függvényében ábrázolva, a 0-3 tartományban megszerkeszthető a pf görbe, amelyről közvetlenül leolvasható a különböző szívóerővel kötött nedvességfrakciók értékei. A tenziométeren a szívóerő mértéke kpa-ban olvasható le, amelynek jelentése a következő: 0-10 A talaj telített. A leolvasott értékek ebben a tartományban túlöntözöttséget vagy vízzel átitatott talajt jeleznek Szántóföldi vízkapacitás. Kielégítõ öntözöttség a legtöbb növényhez Normál leolvasási értékek az öntözés elkezdéséhez. Az alsó értéktartomány durvaszövetű, homokos talajoknál, különösen forró, száraz éghajlaton. A felső értéktartomány hideg, nedves klímáknál, és olyan talajoknál, mint az agyag, nagy vízmegkötő kapacitással Ebben a tartományban lényeges az öntözés az optimális növekedés fenntartásához. A 75 és azon túl terjedõ leolvasások azt jelentik, hogy a növény nem képes elegendő vizet felszívni a talajból és következésképp csökken a terméshozam. 7

A tenziométeren a szívóerő mértéke kpa-ban olvasható le, amelynek jelentése a következő: 0-10 A talaj telített.

8 Modern tenziométer 8

9 Gipszblokkos talajnedvesség mérés A gipszblokkos talajnedvesség mérő műszerekben a nedvességérzékelő blokkok gipszből készülnek. Két koncentrikusan elhelyezett fémelektróda található a blokkokban, melyek ellenállás változásából következtethetünk a talaj víztartalmára. A blokkokat a az aktív gyökérfejődés zónájába szükséges behelyezni. A blokkokból kijövő vezetékeket a mérés idejéig kell a műszerhez csatlakoztatni. A mérőskálán azonnal megjelenik és leolvashatóvá válik a talaj nedvességtartalma. A műszer skálája három színes tartománnyal rendelkezik, így a talajminőség függvényében történhet a leolvasás. A műszerállások alapján olyan grafikon készíthető, amely jelzi a talajnedvesség tartalom változásának trendjét. amelyek a talajnedvességet a 9

A blokkokat a az aktív gyökérfejődés zónájába szükséges behelyezni. A blokkokból kijövő vezetékeket a mérés idejéig kell a műszerhez csatlakoztatni.

10 AQUATERR talajnedvesség mérő A készülék kézi működtetésű nyomószonda. A mérés során az acélkúpban végződő szondát a talajba szúrjuk. A nyomószondában szórt erőterű mérőkondenzátor kap helyet, ennek erőterét veszi körül méréskor a talaj. A mérendő talajnedvességgel arányosan a dielektromos állandó mérhető. A mérőcella oszcillátorhoz kapcsolódik, amely érzékeli a szonda kapacitás változását és ezzel arányos kimenő jelet ad. A műszer skáláján a talajminőség függvényében három színes tartományban olvasható le a kimenő jelhez tartozó talajnedvesség. Meghatározható továbbá a szántóföldii vízkapacitás és a pillanatnyi nedvességtartalom különbségeként a szükséges öntözővíz mennyisége. amelyek a talajnedvességet a 10

A mérőcella oszcillátorhoz kapcsolódik, amely érzékeli a szonda kapacitás változását és ezzel arányos kimenő jelet ad.

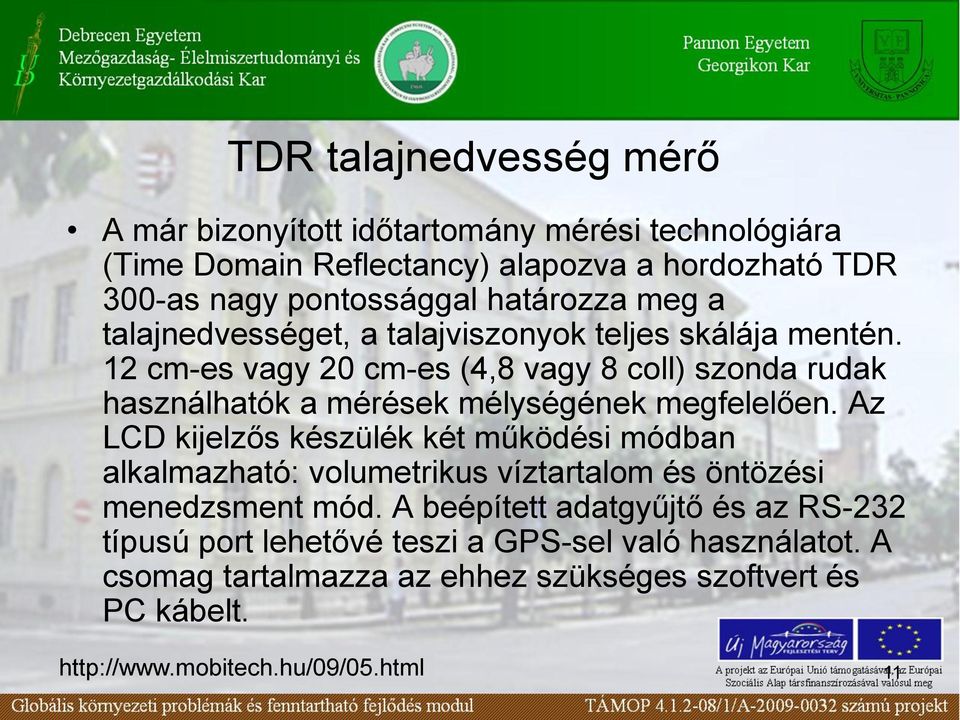

11 TDR talajnedvesség mérő A már bizonyított időtartomány mérési technológiára (Time Domain Reflectancy) alapozva a hordozható TDR 300-as nagy pontossággal határozza meg a talajnedvességet, a talajviszonyok teljes skálája mentén. 12 cm-es vagy 20 cm-es (4,8 vagy 8 coll) szonda rudak használhatók a mérések mélységének megfelelően. Az LCD kijelzős készülék két működési módban alkalmazható: volumetrikus víztartalom és öntözési menedzsment mód. A beépített adatgyűjtő és az RS-232 típusú port lehetővé teszi a GPS-sel való használatot. A csomag tartalmazza az ehhez szükséges szoftvert és PC kábelt. 11

12 cm-es vagy 20 cm-es (4,8 vagy 8 coll) szonda rudak használhatók a mérések mélységének megfelelően.

12 Neutronszóródásos (g -sugár-gyengítéses) talajnedvesség mérés Rendkívül pontos mérési eredményeket ad, de szakképzett személyzet kell hozzá. A neutronszóró fej egy szigetelt házból zsinóron ereszthető le a talajba, mégpedig fúrással lehelyezett alumínium csöveken keresztül. A gyorsneutronok a talajban kizárólag H atomokon ütköznek meg, és verődnek vissza az érzékelőbe. A visszavert lassú neutronok száma arányos a vízmolekulák számával, vagyis a talajnedvességgel. A becsapódásokat a műszer számítógépe számítja át nedvességtartalommá. 12

A neutronszóró fej egy szigetelt házból zsinóron ereszthető le a talajba, mégpedig fúrással lehelyezett alumínium csöveken keresztül.

13 A gyökérzóna talajvízkészletének számítása Ha az öntözés technológiában használt mm-ben kifejezett talaj nedvességtartalmat m 3 /ha-ban akarjuk kifejezni, az alábbiak szerint járunk el. Mivel 1 mm vízborítás 1 ha-on = liter = 10 m 3, ezért a mm-ben kifejezett nedvességtartalmat megszorozzuk 10-el, vagy pedig a térfogatszázalékos nedvességtartalmat szorozzuk a vizsgált mélység cm-ben kifejezett értékével. 13

14 Tapasztalati talajnedvesség meghatározás Műszert nem, csak gazdálkodási tapasztalatot igénylő módszer. A vizsgálandó talajból vett kétmaréknyi mintát gombóccá gyúrjuk. Ha a gombóc felülete kifényesedik, akkor a talaj vízkapacitásig telített vízzel. Ha gombóc szépen, repedésmentesen összeáll, de nem fényesedik ki, akkor a talaj szántóföldi vízkapacitásig telített. Ha az összegyúrt gombóc repedezett marad, akkor minimális vízkapacitás körüli nedvességtelítettséggel számolhatunk. Ha a talaj egyáltalán nem gyúrható gombóccá, szétesik a talajnedvesség a holtvíz érték határán van. 14

Ha gombóc szépen, repedésmentesen összeáll, de nem fényesedik ki, akkor a talaj szántóföldi vízkapacitásig telített.

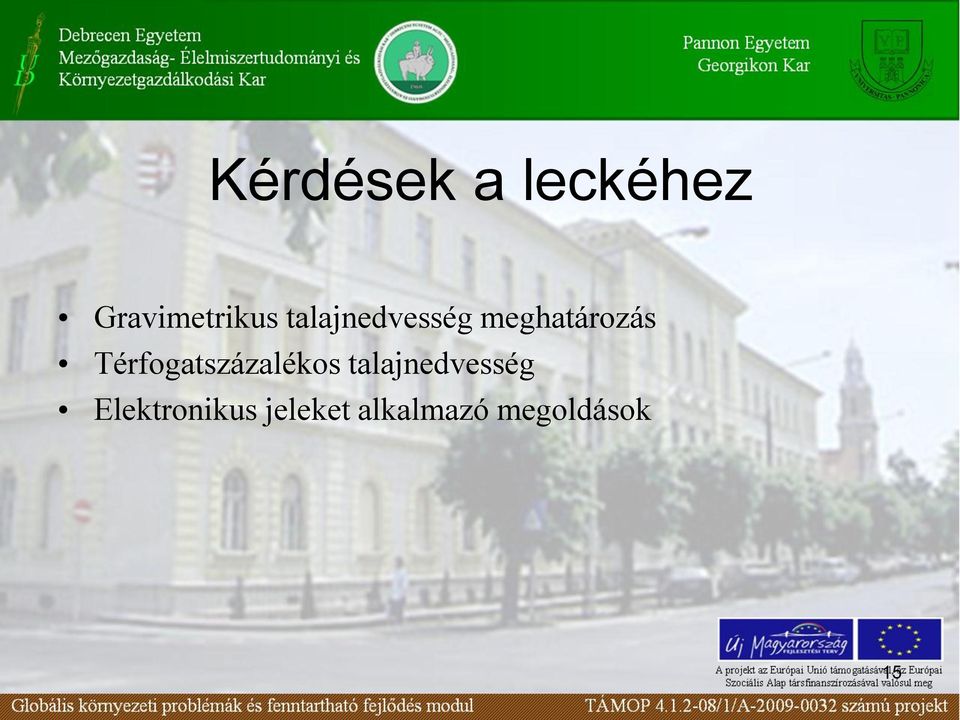

15 Kérdések a leckéhez Gravimetrikus talajnedvesség meghatározás Térfogatszázalékos talajnedvesség Elektronikus jeleket alkalmazó megoldások 15

16 KÖSZÖNÖM FIGYELMÜKET! 16
