1 Energia mérés Lakossági vízmérők Többsugaras nedvesenfutó vízmérők Többsugaras szárazonfutó vízmérők Gyűrűdugattyús mérők AMR technológia Minden, ami számít.

2 Legmagasabb szintű technológia Minőség és megbízhatóság a legjobb mérési eredményekért Világszerte ügyfeleink több mint 100 éve számítanak a tapasztalatainkra, valamint termékeink minőségére és megbízhatóságára. Több mint három millió vízmérőt adunk el évente, ezzel mind az öt kontinensen az innovatív méréstechnológiát nyújtók élvonalába tartozunk. Minden létező technológiai követelményre rendelkezünk a megfelelő termékkel és egyéni megoldással, különösképpen a lakossági és kereskedelmi területekről, valamint a közművektől és vízszolgáltatóktól érkező ügyfeleink számára. A hideg és meleg vízhez alkalmas többsugaras mérőkön kívül még ide tartoznak a gyűrűdugattyús mérők, a műanyag vízmérők, és az AMR technológiák. Tapasztalatokból származó technológia A termékeinkben megjelenő technológia a több mint 100 éves fejlesztési és gyártási tapasztalatunkat tükrözi. Folyamatos fejlesztési folyamatainkban állandóan a mérőink funkcionalitásának előremozdítására törekszünk. Ez lehetővé teszi számunkra, hogy olyan termékeket kínáljunk ügyfeleinknek, amelyek működőképesek lesznek az elkövetkező években. AMR technológia A vízmérők, hőmennyiségmérők, gáz és elektromos fogyasztásmérők modern távleolvasó rendszerekbe integrálásának előfeltétele a mérők kommunikációs képessége. Minden ZENNER lakossági vízmérő utólag felszerelhető impulzusadóval távleolvasású rendszerekhez. A ZENNER AMR technológiája modulárisan felépített megoldásokat nyújt az okos mérési rendszerekhez az egyedi vevői igényekhez igazított megfelelő interfészeken keresztül. A termékválasztékunk tartalmaz vezetékes Bus-rendszereket és vezeték nélküli rádiós megoldásokat is, valamint a kapcsolódó szoftvereket az üzembe helyezéshez és a rendszerek leolvasásához. 3

3 Lakossági vízmérők Többsugaras nedvesenfutó vízmérő konstrukció A többsugaras szárnykerekes mérőket nedvesenfutó modellként az jellemzi, hogy a szárnykerék tengelye közvetlenül kapcsolódik a számlálóműhöz. A számlálómű hengereit és mutatóit a mért folyadék veszi körül. Ennek az az előnye, hogy közvetlen az erőátvitel a mérőkamrából a számlálóműbe, így nem lép fel súrlódási veszteség. Ez igen alacsony indulási értéket eredményez. A szárazon futó vízmérőkhöz képest ez a mérőfajta mágneses úton nem befolyásolható, fémes szennyeződések nem tudnak lerakódni a szárnykerék tengelyen, vagy a mágneskuplungon. Ezt a vízmérőt valamennyi ivóvízminőséghez ajánljuk, amelyeknél a számlálószerkezet finom részecskék általi szennyeződése amennyire csak lehet kizárható. Hengervédett konstrukció A hengervédett (-RP) modellnél egy olyan speciális számlálómű típusra utalunk, ami a klasszikus nedvesenfutó vízmérőnek a továbbfejlesztése. Bizonyos körülmények között, az évek során finom lerakódások kerülhetnek az MNK-mérők számlálómű hengereire és az egész számlap területére, a számlálómű kapszulába zárt hengerei ellenére. Legrosszabb esetben rendkívül nehézzé válik a vízmérők leolvasása. Ez elkerülhető a ZENNER által kifejlesztett, hermetikus tokozású számlálóművel. A számhengerek a saját kamrájukban helyezkednek el, ami speciális védőfolyadékkal van feltöltve. Víz, és így vele a finom részecskék sem juthatnak a számlap területére. Ezzel a módszerrel a vízmérő még szennyezett, vagy magas vastartalmú víz esetén is leolvasható és ezért gyakran félszárazon futó vízmérőnek is nevezik. Az MNK-RP modell vízmérői ideális alternatívát jelentenek minden olyan helyzetben, ahol a leolvasás gyakran már nem volt lehetséges. Ezt a mérőt minden ivóvíz minőségre ajánljuk, melyeknél fennáll a rozsda, vagy más finom részecskék lerakódásának veszélye által történő szennyeződés, vagy ahol a vízmérő a Németországban érvényes hitelességi időnél tovább van használatban. 4

4 Többsugaras szárazonfutó vízmérő konstrukció Ennél a vízmérőnél csak a szárnykerék működik a nedves kamrában. A számlálómű a számhengerekkel hermetikusan zárt kapszulában van és nem kerül érintkezésbe a mért közeggel. A mérőbetét két részét a legkorszerűbb mágneskuplung kapcsolja össze. A szennyezett víz nem tud zavart okozni a kapszulába zárt, elkülönített és forgatható mérőműben. A hidegvizes (MTK) mérőket különösen ajánljuk a változó vízminőségű helyekre. C-ig terjedő üzemi hőmérsékleten alkalmazhatók és 50 C-ig biztonságos a használatuk. A melegvizes mérők (MTW) mésztartalmú vizekben is használhatók. Ennek a modellnek a hőmérsékleti határa C. Gyűrűdugattyús vízmérő konstrukció A gyűrűdugattyús vízmérők az átfolyt mennyiséget volumetrikus mérési móddal rögzítik. A gyűrűdugattyús vízmérő mérőkamrájának ismert, meghatározott térfogata alapján a fogyasztás pontos rögzítése garantált. Ennek eredményeként a vízszolgáltató vállalatoknál ez az úgynevezett hálózati veszteségek csökkenéséhez vezet, és lehetővé teszi a fogyasztás pontosabb számlázását a fogyasztók felé. A gyűrűdugattyús vízmérők előnye, azaz a pontosabb mérés, az alkalmazásának fő területén, a magánháztartásokban vehető észre. A gyűrűdugattyús mérőket nagy mérési tartomány és mérési stabilitás jellemzi. Az állandóságuk segíti a lehetséges működési idő - és ezáltal a hatékonyság - növelését. Az új ZENNER D-számlálómű A szárazonfutó és gyűrűdugattyús vízmérőkhöz újonnan fejlesztett D-számlálómű lehetővé teszi a visszahatásmentes, elektronikus leolvasást változó felbontással, és így a távleolvasás alapja rádión, M-Bus-on, vagy impulzus modulon keresztül. 5

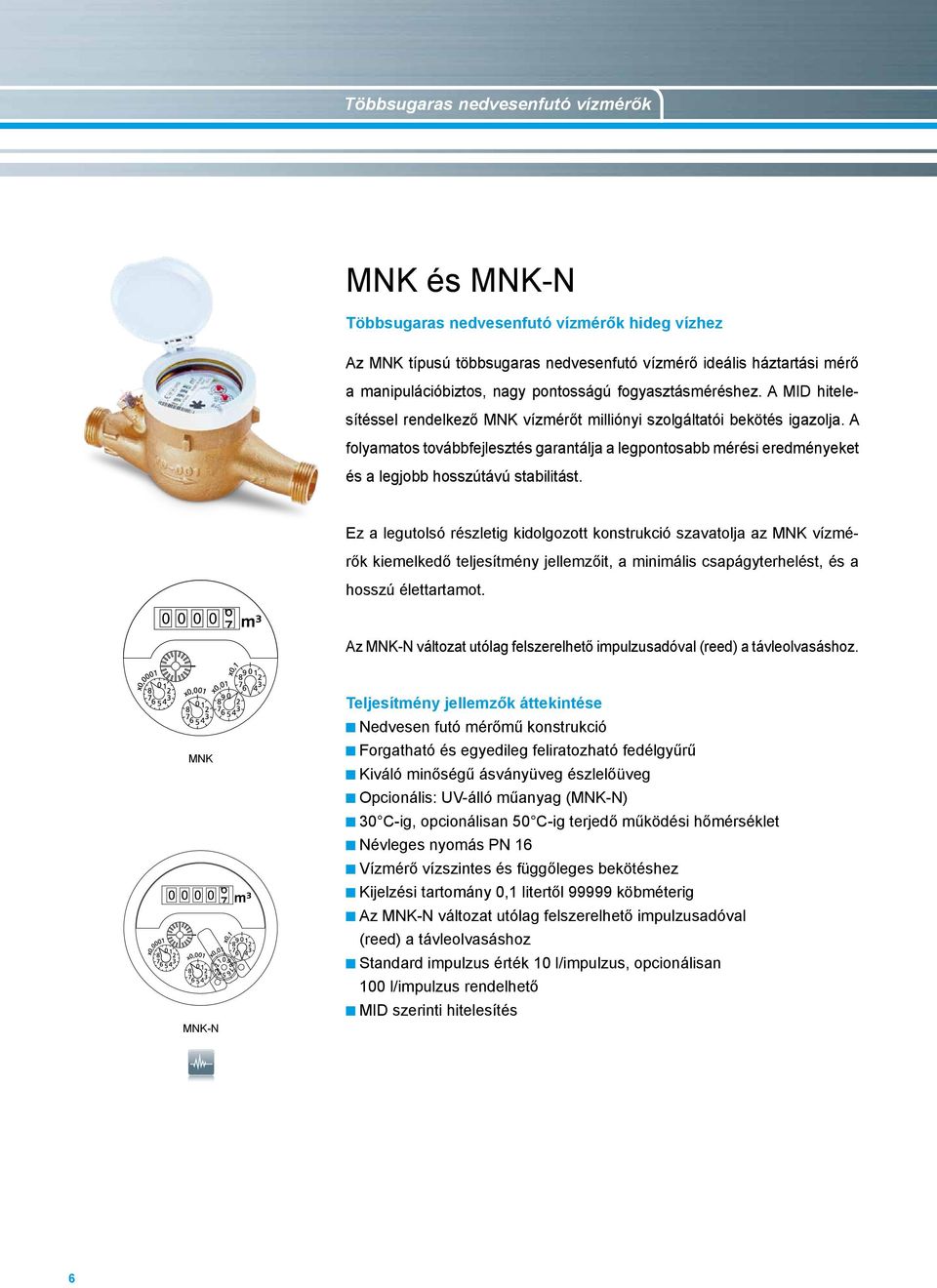

5 Többsugaras nedvesenfutó vízmérők MNK és MNK-N Többsugaras nedvesenfutó vízmérők hideg vízhez Az MNK típusú többsugaras nedvesenfutó vízmérő ideális háztartási mérő a manipulációbiztos, nagy pontosságú fogyasztásméréshez. A MID hitelesítéssel rendelkező MNK vízmérőt milliónyi szolgáltatói bekötés igazolja. A folyamatos továbbfejlesztés garantálja a legpontosabb mérési eredményeket és a legjobb hosszútávú stabilitást. Ez a legutolsó részletig kidolgozott konstrukció szavatolja az MNK vízmérők kiemelkedő teljesítmény jellemzőit, a minimális csapágyterhelést, és a hosszú élettartamot. Az MNK-N változat utólag felszerelhető impulzusadóval (reed) a távleolvasáshoz. MNK MNK-N Impuls M-Bus Funk Teljesítmény jellemzők áttekintése Nedvesen futó mérőmű konstrukció Forgatható és egyedileg feliratozható fedélgyűrű Kiváló minőségű ásványüveg észlelőüveg Opcionális: UV-álló műanyag (MNK-N) C-ig, opcionálisan 50 C-ig terjedő működési hőmérséklet Névleges nyomás PN 16 Vízmérő vízszintes és függőleges bekötéshez Kijelzési tartomány 0,1 litertől köbméterig Az MNK-N változat utólag felszerelhető impulzusadóval (reed) a távleolvasáshoz Standard impulzus érték 10 l/impulzus, opcionálisan 100 l/impulzus rendelhető MID szerinti hitelesítés 6

6 Többsugaras szárazonfutó vízmérők Gyűrűdugattyús mérők AMR technológia MNK-L és MNK-L-N Többsugaras nedvesenfutó vízmérők hideg vízhez, műanyag házban Az új többsugaras nedvesenfutó vízmérő termékkínálatunk a klasszikus MNK továbbfejlesztése. Mérnökeink sikeresen kombinálták a nagy pontosságú MNK mérőbetétet az innovatív polimer kompozit házzal. Az eredmény az új MNK-L/MNK-L-N műanyag vízmérő. Kivételes termékjellemzői közé tartozik a kis súly, az alacsony indulási érték, és a megbízható mérési jellemzők. Az MNK-L-N utólag felszerelhető impulzusadóval és így készen áll minden jővőbeli AMR alkalmazásra. Teljesítmény jellemzők áttekintése Könnyű, robosztus és jól megtervezett Majdnem 50%-kal könnyebb, mint egy sárgaréz házzal készült vízmérő Kiváló minőségű ásványüveg észlelőüveg Opcionális: UV-álló műanyag (MNK-N) Működési hőmérséklet C-ig Névleges nyomás PN 16 Vízmérő vízszintes és függőleges bekötéshez Kijelzési tartomány 0,1 litertől köbméterig Az MNK-N-L-N változat utólag felszerelhető impulzusadóval (reed) a távleolvasáshoz Standard impulzus érték 10 l/impulzus, opcionálisan 100 l/impulzus rendelhető MID szerinti hitelesítés MNK-L MNK-L-N Impuls M-Bus Funk 7

7 D Többsugaras nedvesenfutó vízmérők MNK-RDM és MNK-RP-RDM Többsugaras nedvesenfutó vízmérők beépített rádiós modullal hideg ivóvízhez A kompakt ZENNER MNK-RDM rádiós vízmérő kifejezetten a házi vízmérők mobil távleolvasásához lett kifejlesztve. A beépített, kétirányú rádiós technológiának köszönhetően a rádiós vízmérők kézi készülékkel egyenként lekérdezhetők, kiolvashatók, illetve programozhatók. Mivel a tartomány szükség esetén repeaterekkel (ismétlőkkel) bővíthető, a rádiós vízmérők megbízhatóan elérhetőek gyalogosan, vagy járműből történő kiolvasással. Függetlenül attól, hogy épületbe vagy mérőaknába telepítik, az MNK-RDM vízmérőt az IP 68-as védelmi osztály robosztussá teszi, és megvédi a manipulációs kísérletektől. Kompakt felépítésének köszönhetően a telepítés és a beüzemelés problémamentes. A fogyasztási adatok közvetlen elektronikai mérése és a számlázó rendszerekbe való digitális továbbítása biztonságos, gyors és költséghatékony kiolvasási folyamatot tesz lehetővé. MNK-RDM Funk Impuls M-Bus A ZENNER MNK-RDM rádiós vízmérője rendelhető védett számhengerekkel is (MNK-RP-RDM). Teljesítmény jellemzők áttekintése MNK-RP-RDM változat speciálisan védett számhengerekkel B Széles tartomány a licenszmentes 868 MHz-es ISM sávban Biztonságos és megbízható rádiós átvitel Belső, konfigurálható adatnapló 24 memóriahellyel Különböző manipuláció észlelési lehetőségek Védelmi osztály: IP68 H4 C-ig, opcionálisan 50 C-ig terjedő üzemi hőmérséklet Névleges nyomás PN 16 MID szerinti hitelesítés H2 L2 MNK-RDM méretek A ZENNER mobil rádiós rendszerre vonatkozó információkhoz lásd a 44/45. oldalt. 8

8 Többsugaras szárazonfutó vízmérők Gyűrűdugattyús mérők AMR technológia MNK-MF-N Manifold Többsugaras nedvesenfutó patronos vízmérő hideg ivóvízhez A ZENNER MNK-MF-N egy koncentrikus vízmérő hideg ivóvízhez. Az MNK-MF-N kombinálja a többsugaras számlálóművet egy robosztus sárgaréz házzal. Az MNK-MF-N C-ig terjedő vízhőmérséklethez alkalmazható. Az MNK-MF-N változat utólag felszerelhető impulzusadóval (reed) a távleolvasáshoz. Teljesítmény jellemzők áttekintése Kiváló minőségű UV-álló műanyag észlelőüveg C-ig, opcionálisan 50 C-ig terjedő üzemi hőmérséklet Névleges nyomás PN 16 Utólag felszerelhető impulzusadóval (reed) a távoli kiolvasó rendszerekhez Impulzusérték vagy 10l/ imp. vagy 100 l/imp. MID szerinti hitelesítés MNK-MF-N típus műszaki adatai Névleges térfogatáram Q 3 m³/h 2,5 4 Összehasonlító névleges átfolyás (EWG) Qn m³/h 1,5 2,5 Elérhető mérési tartomány Q 3 /Q 1 Ratio 0H R160H Standard mérési tartomány (*) Q 3 /Q 1 Ratio 0H R160H Összehasonlító metrológiai osztály (EWG) osztály B-H C-H Maximális átfolyás Q 4 m³/h 3,13 5 Minimális átfolyás Q 1 l/h Indulási érték l/h 5 5 Kijelzési tartomány min l 0,1 0,1 max m³ Maximális hőmérséklet C Üzemi nyomás, max. PN bar Impulzusérték (**) l/impulzus 10/100 10/100 Nyomásveszteség Q 4 bar <0,25 <0,55 MNK-MF-N Méretek: Névleges átmérő DN mm coll 1 ¼" 1 ¼" Mérő csatlakozó menete G x B D1 coll 1 ½" 1 ½" Szélesség kb. B mm Magasság kb. H1 mm H2 mm Súly kb. kg 1,4 1,4 (*) Standard mérési tartomány; más mérési tartományok kérésre. (**) Az adatok standard mérési tartományra vonatkoznak. MNK-MF-N méretek 9

9 Többsugaras nedvesenfutó vízmérők MNK, MNK-N, MNKI-N, MNK-RDM típusok műszaki adatai Névleges térfogatáram Q 3 m³/h 2,5 2,5 2, ,3 Összehasonlító névleges átfolyás (EWG) Qn m³/h 1,5 1,5 1,5 2,5 2,5 2,5 3,5 Elérhető mérési tartomány Q 3 /Q 1 R 200H/50V 200H/50V 200H/50V 200H/80V 200H/80V 200H/80V 200H/80V Elérhető mérési tartomány (*) Q 3 /Q 1 R 80H/40V 80H/40V 80H/40V 80H/40V 80H/40V 80H/40V 80H/40V Összehasonlító metrológiai osztály (EWG) osztály B-H/A-V B-H/A-V B-H/A-V B-H/A-V B-H/A-V B-H/A-V B-H/A-V Maximális térfogatáram (**) Q 4 m³/h 3,13 3,13 3, ,88 Minimális térfogatáram (**) Q 1 l/h 31H/63V 31H/63V 31H/63V 50H/100V 50H/100V 50H/100V 79H/158V Indulási érték - l/h <4 <4 <4 <5 <5 <5 <10 Kijelzési tartomány min l 0,1 0,1 0,1 0,1 0,1 0,1 0,1 max m³ Maximális hőmérséklet - C Üzemi nyomás, max. PN bar Impulzusérték l/impulzus 10/100 10/100 10/100 10/100 10/100 10/100 10/100 Méretek: Névleges átmérő DN mm coll ½" 1" ¾" ¾" ¾" 1" 1" Beépítési hossz csavarzat nélkül (*) L2 mm 165/ /260 Beépítési hossz csavarzattal kb. L1 mm 245/ /378 Mérő csatlakozó menete G x B D1 coll ¾" 1 ¼" 1" 1" 1" 1 ¼" 1 ¼" Csatlakozó csavarzat menete R x D2 coll ½" 1" ¾" ¾" ¾" 1" 1" Szélesség kb. B mm Magasság (műanyag üveg) kb. H1 k* mm Magasság (ásványi üveg) kb. H1 m* mm H2 mm ~35 ~35 ~25 ~25 ~35 ~35 ~35 H3 mm H4 mm /160 Súly kb. - kg 1,3 1,8 1,4 1,4 1,6 1,7 1,7/2,1 (*) Standard mérési tartomány; más mérési tartományok kérésre. (**) Az adatok standard pontosságra vonatkoznak. k* műanyag üveg (MNK-N, MNKI-N, MNK-L-N) / m* ásványi üveg (MNK, MNK-L). MNK, MNK-L méretek MNK-N, MNK-L-N méretek impulzusadóval 10

10 Többsugaras szárazonfutó vízmérők Gyűrűdugattyús mérők AMR technológia MNK, MNK-N, MNKI-N, MNK-RDM típusok műszaki adatai MNK-L, MNK-L-N, MNKI-L-N Névleges térfogatáram Q 3 m³/h ,5 4 Összehasonlító névleges átfolyás (EWG) Qn m³/h ,5 2,5 Elérhető mérési tartomány Q 3 /Q 1 R 200H/80V 200H/80V 200H/63V 160H 160H 160H 200H/50V 200H/80V Standard mérési tartomány (*) Q 3 /Q 1 R 80H/40V 80H/40V 80H/40V 80H 80H 80H 80H/40V 80H/40V Összehasonlító metrológiai osztály (EWG) osztály B-H/A-V B-H/A-V B-H/A-V B-H B-H B-H B-H/A-V B-H/A-V Maximális térfogatáram (**) Q 4 m³/h 12,5 12, ,3 31,3 31,3 3,13 5 Minimális térfogatáram (**) Q 1 l/h 125H/250V 125H/250V 200H/400V 313H 313H 313H 31H/63V 50H/100V Indulási érték - l/h <10 <10 <20 <25 <25 <25 <4 <5 Kijelzési tartomány min l 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 max m³ Maximális hőmérséklet - C Üzemi nyomás, max. PN bar Impulzusérték l/impulzus 10/100 10/100 10/100 10/100 10/100 10/100 10/100 10/100 Méretek: Névleges átmérő DN mm coll 1" 1 ¼" 1 ½" 2" ½" ¾" Beépítési hossz csavarzat nélkül (*) L2 mm /170/ Beépítési hossz csavarzattal kb. L1 mm /250/ Mérő csatlakozó menete G x B D1 coll 1 ¼" 1 ½" 2" 2 ½" Flansch Flansch ¾" 1" Csatlakozó csavarzat menete R x D2 coll 1" 1 ¼" 1 ½" 2" ½" ¾" Szélesség kb. B mm Magasság (műanyag üveg) kb. H1 k* mm Magasság (ásványi üveg) kb. H1 m* mm H2 mm ~40 ~40 ~50 ~60 ~75 ~75 ~30 ~30 H3 mm H4 mm Súly kb. - kg 2,1 2,2 3,6 4 9,5 9,5 0,6 0,6 (*) Standard mérési tartomány; más mérési tartományok kérésre. (**) Az adatok standard mérési tartományra vonatkoznak. k* műanyag üveg (MNK-N, MNKI-N, MNK-L-N) / m* ásványi üveg (MNK, MNK-L). Mérési hiba [%] Q1 = minimális térfogatáram Q2 = átmeneti térfogatáram Q3 = névleges térfogatáram Q4 = maximális térfogatáram nyomásveszteség [Mpa] Tipikus pontossági görbe térfogatáram [m³/h] Tipikus nyomásveszteség görbe 11

11 Többsugaras nedvesenfutó vízmérők MNK-RP és MNK-RP-N Többsugaras nedvesenfutó vízmérők védett számhengerekkel Az MNK-RP vízmérő sorozat számlálóművének számhengerei a saját kamrájukban helyezkednek el, ami speciális védőfolyadékkal van feltöltve. A védett számhengereknek köszönhetően a vízmérők optimális mérési eredményeket hoznak, még nehéz körülmények között is. Ráadásul a víz, és következésképpen finom szennyező részecskék sem juthatnak a vízmérő számlapjának területére. Ennek megfelelően az MNK-RP vízmérő mindig leolvasható, még erősen szennyezett, vagy jeget tartalmazó vízben is. Az MNK-RP-N változat utólag felszerelhető impulzusadóval (reed) a távleolvasáshoz. MNK-RP-N Impuls M-Bus Funk Teljesítmény jellemzők áttekintése Speciálisan védett, kapszulába zárt számhengerek Kiváló minőségű ásványüveg, vagy UV-álló műanyag észlelőüveg C-ig, opcionálisan 50 C-ig terjedő üzemi hőmérséklet Névleges nyomás PN 16 Vízmérő vízszintes és függőleges bekötéshez Kijelzési tartomány 0,1 l-től köbméterig MNK-RP-N változat utólag felszerelhető impulzusadóval (reed) Standard impulzus érték 10 l/impulzus, opcionálisan 100 l/impulzus rendelhető MID szerinti hitelesítés 12

12 Többsugaras szárazonfutó vízmérők Gyűrűdugattyús mérők AMR technológia MNK-L-RP és MNK-L-RP-N Többsugaras nedvesenfutó vízmérők hideg vízhez, védett számhengerekkel, műanyag házban A többsugaras nedvesenfutó vízmérőink új sorozata a klasszikus MNK-RP továbbfejlesztése. Fejlesztőinknek sikerült kombinálni a milliószor kipróbált és nagy pontosságú MNK-RP mérőbetétet egy nyomásálló polimer kompozit házzal, ami megfelel az ivóvíz méréshez. Az eredmény az innovatív MNK-L-RP. Fő jellemzői az alacsony indulási térfogatáram és a megbízható teljesítmény, még agresszív vízminőség vagy cink kiválási hatások esetén is. A védett számhengeres számlálómű megbízhatóan leolvasható, még a nagy igényeket támasztó éghajlati viszonyok között is. Az MNK-L-RP szerkezeti elve, a közvetlen erőátvitel a mérőkamrából a számlálóműre, biztosítja a szabványos védelmet a manipulációs kísérletekkel, vagy interferenciával szemben. MNK-L-RP-N Impuls M-Bus Funk Az MNK-L-RP-N változat utólag felszerelhető impulzusadóval (reed) a távleolvasáshoz. Teljesítmény jellemzők áttekintése Könnyű, robosztus és jól megtervezett Majdnem 50%-kal könnyebb, mint egy sárgaréz házzal készült vízmérő Ház kiváló minőségű UV-álló polimer-kompozitból Kiváló minőségű ásványüveg, vagy UV-álló műanyag észlelőüveg Működési hőmérséklet C-ig Névleges nyomás PN 16 Vízmérő vízszintes bekötéshez Kijelzési tartomány 0,1 l-től köbméterig Az MNK-L-RP-N változat utólag felszerelhető impulzusadóval (reed) a távleolvasáshoz Standard impulzus érték 10 l/impulzus, opcionálisan 100 l/impulzus rendelhető MID szerinti hitelesítés 13

13 Többsugaras nedvesenfutó vízmérők MNK-RP, MNK-RP-N (MNK-RPI-N) típusok műszaki adatai Névleges térfogatáram Q 3 m³/h 2,5 2,5 2,5 4 6, Összehasonlító névleges átfolyás (EWG) Qn m³/h 1,5 1,5 1,5 2,5 3,5 6 6 Elérhető mérési tartomány Q 3 /Q 1 R 200H/50V 200H/50V 200H/50V 200H/80V 200H/80V 200H/80V 200H/80V Standard mérési tartomány (*) Q 3 /Q 1 R 80H/40V 80H/40V 80H/40V 80H/40V 80H/40V 80H/40V 80H/40V Összehasonlító metrológiai osztály (EWG) osztály B-H/A-V B-H/A-V B-H/A-V B-H/A-V B-H/A-V B-H/A-V B-H/A-V Maximális átfolyás (**) Q 4 m³/h 3,13 3,13 3,13 5 7,88 12,5 12,5 Minimális átfolyás (**) Q 1 l/h 31H/63V 31H/63V 31H/63V 50H/100V 79H/158V 125H/250V 125H/250V Indulási érték - l/h <4 <4 <4 <5 <10 <10 <10 Kijelzési tartomány min l 0,1 0,1 0,1 0,1 0,1 0,1 0,1 max m³ Maximális hőmérséklet - C Üzemi nyomás, max. PN bar Impulzusérték l/impulzus 10/100 10/100 10/100 10/100 10/100 10/100 10/100 Méretek: Névleges átmérő DN mm coll ½" ½" ¾" ¾" 1" 1" 1 ¼" Beépítési hossz csavarzat nélkül (*) L2 mm / Beépítési hossz csavarzattal kb. L1 mm / Mérő csatlakozó menete G x B D1 coll ¾" ¾" 1" 1" 1 ¼" 1 ¼" 1 ½" Csatlakozó csavarzat menete R x D2 coll ½" ½" ¾" ¾" 1" 1" 1 ¼" Szélesség kb. B mm Magasság kb. H1 mm (*) Standard mérési tartomány; más mérési tartományok kérésre. (**) Az adatok standard mérési tartományra vonatkoznak. H2 mm ~30 ~35 ~25 ~25 ~35 ~35 ~35 H3 mm Súly kb. - kg 1,1 1,2 1,3 1, ,1 MNK-RP, MNK-L-RP méretek MNK-RP-N, MNK-L-RP-N méretek impulzusadóval 14

14 Többsugaras szárazonfutó vízmérők Gyűrűdugattyús mérők AMR technológia MNK-RP, MNK-RP-N (MNK-RPI-N) típusok műszaki adatai MNK-L-RP, MNK-L-RP-N Névleges térfogatáram Q 3 m³/h ,5 4 Összehasonlító névleges átfolyás (EWG) Qn m³/h ,5 2,5 Elérhető mérési tartomány Q 3 /Q 1 R 200H/63V 200H/63V 160H 160H 160H 200H/50V 200H/80V Standard mérési tartomány (*) Q 3 /Q 1 R 80H/40V 80H/40V 80H 80H 80H 80H/40V 80H/40V Összehasonlító metrológiai osztály (EWG) osztály B-H/A-V B-H/A-V B-H B-H B-H B-H/A-V B-H/A-V Maximális átfolyás (**) Q 4 m³/h ,3 31,3 31,3 3,13 5 Minimális átfolyás (**) Q 1 l/h 200H/400V 200H/400V 313H 313H 313H 31H/63V 50H/100V Indulási érték - l/h <20 <20 <25 <25 <25 <4 <5 Kijelzési tartomány min l 0,1 0,1 0,1 0,1 0,1 0,1 0,1 max m³ Maximális hőmérséklet - C Üzemi nyomás, max. PN bar Impulzusérték l/impulzus 10/100 10/100 10/100 10/100 10/100 10/100 10/100 Méretek: Névleges átmérő DN mm coll 1 ½" 2" 2" ½" ¾" Beépítési hossz csavarzat nélkül (*) L2 mm /170/ Beépítési hossz csavarzattal kb. L1 mm /250/ Mérő csatlakozó menete G x B D1 coll 2" 2 ½" 2 ½" flange flange ¾" 1" Csatlakozó csavarzat menete R x D2 coll 1 ½" 2" 2" ½" ¾" Szélesség kb. B mm Magasság kb. H1 mm (*) Standard mérési tartomány; más mérési tartományok kérésre. (**) Az adatok standard mérési tartományra vonatkoznak. H2 mm ~50 ~50 ~60 ~75 ~75 ~30 ~30 H3 mm Súly kb. - kg 3,5 3,9 3,9 9,4 9,4 0,6 0,6 nyomásveszteség [Mpa] Mérési hiba [%] Q1 = minimális térfogatáram Q2 = átmeneti térfogatáram Q3 = névleges térfogatáram Q4 = maximális térfogatáram Tipikus pontossági görbe Tipikus nyomásveszteség görbe térfogatáram [m³/h] 15

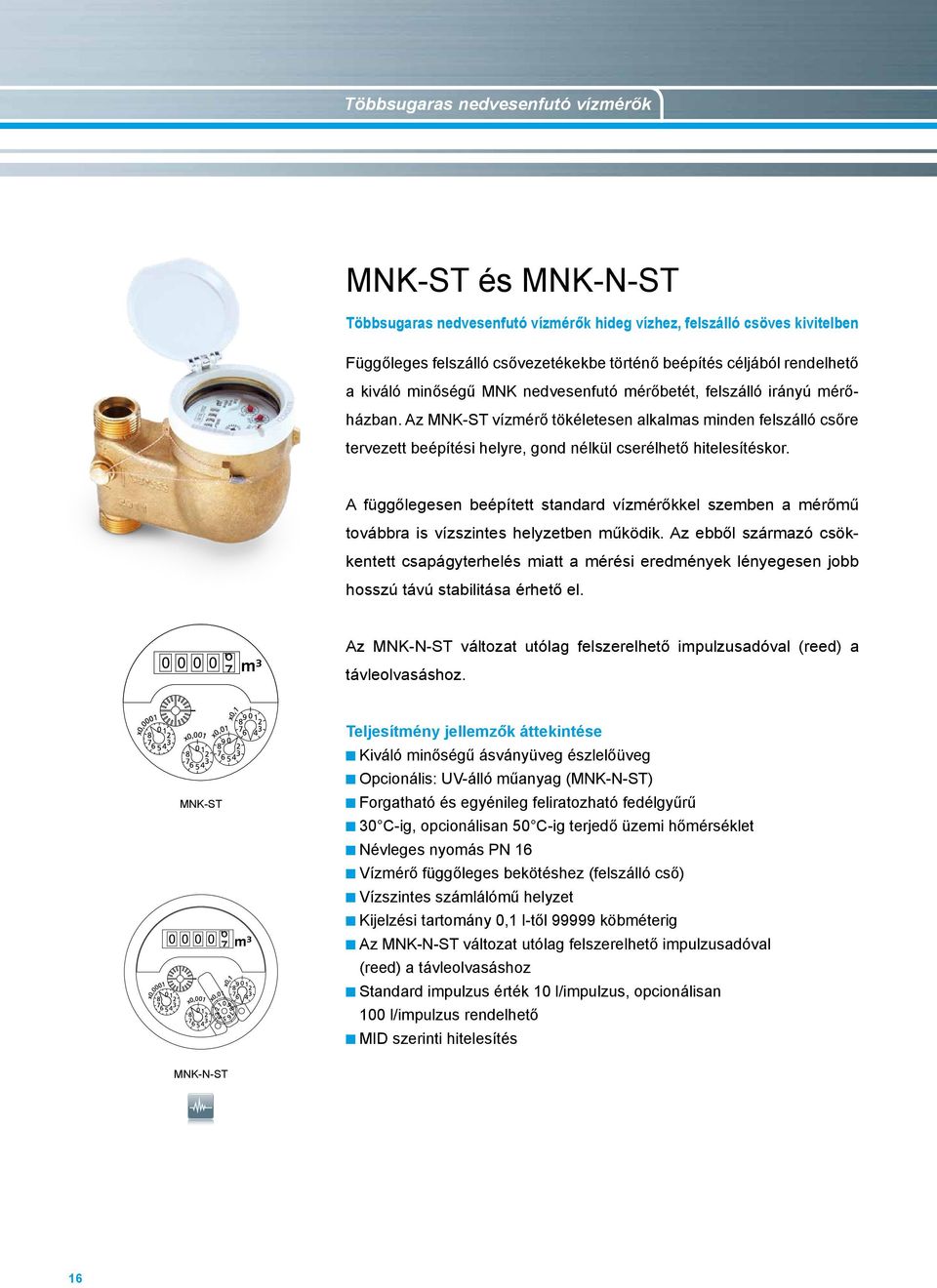

15 Többsugaras nedvesenfutó vízmérők MNK-ST és MNK-N-ST Többsugaras nedvesenfutó vízmérők hideg vízhez, felszálló csöves kivitelben Függőleges felszálló csővezetékekbe történő beépítés céljából rendelhető a kiváló minőségű MNK nedvesenfutó mérőbetét, felszálló irányú mérőházban. Az MNK-ST vízmérő tökéletesen alkalmas minden felszálló csőre tervezett beépítési helyre, gond nélkül cserélhető hitelesítéskor. A függőlegesen beépített standard vízmérőkkel szemben a mérőmű továbbra is vízszintes helyzetben működik. Az ebből származó csökkentett csapágyterhelés miatt a mérési eredmények lényegesen jobb hosszú távú stabilitása érhető el. Az MNK-N-ST változat utólag felszerelhető impulzusadóval (reed) a távleolvasáshoz. MNK-ST Teljesítmény jellemzők áttekintése Kiváló minőségű ásványüveg észlelőüveg Opcionális: UV-álló műanyag (MNK-N-ST) Forgatható és egyénileg feliratozható fedélgyűrű C-ig, opcionálisan 50 C-ig terjedő üzemi hőmérséklet Névleges nyomás PN 16 Vízmérő függőleges bekötéshez (felszálló cső) Vízszintes számlálómű helyzet Kijelzési tartomány 0,1 l-től köbméterig Az MNK-N-ST változat utólag felszerelhető impulzusadóval (reed) a távleolvasáshoz Standard impulzus érték 10 l/impulzus, opcionálisan 100 l/impulzus rendelhető MID szerinti hitelesítés MNK-N-ST Impuls M-Bus Funk 16

16 Többsugaras szárazonfutó vízmérők Gyűrűdugattyús mérők AMR technológia MNK-FA és MNK-N-FA Többsugaras nedvesenfutó vízmérők hideg vízhez, leszálló csöves kivitelben Rugalmasság és hosszú távú stabilitás az MNK-FA kifejezetten megfelelő a leszálló csövekben való alkalmazásra. Leszálló csővezetékekbe történő beépítés céljából rendelhető a jól bevált MNK nedvesen futó mérő betét, leszálló irányú mérőházban. Az MNK-FA vízmérő tökéletesen alkalmas minden leszálló csőre tervezett beépítési helyre, gond nélkül cserélhető hitelesítéskor. A függőlegesen beépített standard vízmérőkkel szemben a mérőmű továbbra is vízszintes helyzetben működik. Az ebből származó csökkentett csapágyterhelés miatt a mérési eredmények lényegesen jobb hosszú távú stabilitása érhető el. Az MNK-N-FA változat utólag felszerelhető impulzusadóval (reed) a távleolvasáshoz. Teljesítmény jellemzők áttekintése Kiváló minőségű ásványüveg észlelőüveg Opcionális: UV-álló műanyag (MNK-N-FA) Forgatható és egyénileg feliratozható fedélgyűrű C-ig, opcionálisan 50 C-ig terjedő üzemi hőmérséklet Névleges nyomás PN 16 Vízmérő függőleges bekötéshez (leszálló cső) Vízszintes számlálómű helyzet Kijelzési tartomány 0,1 l-től köbméterig Az MNK-N-FA változat utólag felszerelhető impulzusadóval (reed) a távleolvasáshoz Standard impulzus érték 10 l/impulzus, opcionálisan 100 l/impulzus rendelhető MID szerinti hitelesítés MNK-FA MNK-N-FA Impuls M-Bus Funk 17

17 Többsugaras nedvesenfutó vízmérők MNK-ST, MNK-N-ST, MNKI-N-ST típusok műszaki adatai Állandó átfolyás Q 3 m³/h 2,5 4 6, Összehasonlító névleges átfolyás (EWG) Qn m³/h 1,5 2,5 3, Elérhető mérési tartomány Q 3 /Q 1 R 200H 200H 200H 200H 200H 200H Standard mérési tartomány (*) Q 3 /Q 1 R 80H 80H 80H 80H 80H 80H Összehasonlító metrológiai osztály (EWG) osztály B-H B-H B-H B-H B-H B-H Maximális átfolyás (**) Q 4 m³/h 3,13 5 7,88 12,5 12,5 20 Minimális átfolyás (**) Q 1 l/h 31H 50H 79H 125H 125H 200H Indulási érték - l/h <4 <5 <10 <10 <10 <20 Kijelzési tartomány min l 0,1 0,1 0,1 0,1 0,1 0,1 max m³ Maximális hőmérséklet - C Üzemi nyomás, max. PN bar Impulzusérték l/impulzus 10/100 10/100 10/100 10/100 10/100 10/100 Méretek és súlyok: Névleges átmérő DN mm coll ¾" ¾" 1" 1" 1 ¼" 1 ½" Beépítési hossz csavarzat nélkül (*) L2 mm Beépítési hossz csavarzattal kb. L1 mm Mérő csatlakozó menete G x B D1 coll 1" 1" 1 ¼" 1 ¼" 1 ½" 2" Csatlakozó csavarzat menete R x D2 coll ¾" ¾" 1" 1" 1 ¼" 1 ½" Szélesség kb. B mm Magasság (műanyag üveg) kb. H1 k* mm Magasság (ásványi üveg) kb. H1 m* mm H3 mm Súly kb. - kg 1,7 1,7 2,6 2,6 2,7 4,4 (*) Standard mérési tartomány; más mérési tartományok kérésre. (**) Az adatok standard mérési tartományra vonatkoznak. k* műanyag üveg (MNK-N-ST, MNKI-N-ST) / m* ásványi üveg (MNK-ST). MNK-ST méretek MNK-N-ST méretek impulzusadóval MNK-FA méretek 18

18 Többsugaras szárazonfutó vízmérők Gyűrűdugattyús mérők AMR technológia MNK-FA, MNK-N-FA, MNKI-N-FA típusok műszaki adatai MNK, MNK-N, MNKI-N függőleges beépítési pozícióhoz Névleges térfogatáram Q 3 m³/h 2, Összehasonlító névleges átfolyás (EWG) Qn m³/h 1,5 2,5 2, Elérhető mérési tartomány Q 3 /Q 1 R 200H 200H 200H/80V 200H/80V 200H/63V Standard mérési tartomány (*) Q 3 /Q 1 R 80H 80H 80H/40V 80H/40V 80H/40V Összehasonlító metrológiai osztály (EWG) osztály B-H B-H B-H/A-V B-H/A-V B-H/A-V Maximális átfolyás (**) Q 4 m³/h 3, ,5 20 Minimális átfolyás (**) Q 1 l/h 31H 50H 50H/100V 125H/250V 200H/400V Indulási érték - l/h <4 <5 <5 <10 <20 Kijelzési tartomány min l 0,1 0,1 0,1 0,1 0,1 max m³ Maximális hőmérséklet - C Üzemi nyomás, max. PN bar Impulzusérték l/impulzus 10/100 10/100 10/100 10/100 10/100 Méretek: Névleges átmérő DN mm coll ¾" ¾" ¾" 1" 1 ½" Beépítési hossz csavarzat nélkül (*) L2 mm Beépítési hossz csavarzattal kb. L1 mm Mérő csatlakozó menete G x B D1 coll 1" 1" 1" 1 ¼" 2" Csatlakozó csavarzat menete R x D2 coll ¾" ¾" ¾" 1" 1 ½" Szélesség kb. B mm Magasság (műanyag üveg) kb. H1 k* mm Magasság (ásványi üveg) kb. H1 m* mm H2 mm H3 mm Súly kb. - kg 1,7 1,7 1,4 2,1 3,6 (*) Standard mérési tartomány; más mérési tartományok kérésre. (**) Az adatok standard mérési tartományra vonatkoznak. k* műanyag üveg (MNK-N-FA, MNKI-N-FA) / m* ásványi üveg (MNK-FA). Mérési hiba [%] nyomásveszteség [Mpa] Q1 = minimális térfogatáram Q2 = átmeneti térfogatáram Q3 = névleges térfogatáram Q4 = maximális térfogatáram MNK-N-FA méretek impulzusadóval Mérési hiba [%] Tipikus pontossági görbe Q1 = minimális térfogatáram Q2 = átmeneti térfogatáram Q3 = névleges térfogatáram Q4 = maximális térfogatáram térfogatáram [m³/h] Tipikus nyomásveszteség görbe 19

19 Többsugaras nedvesenfutó vízmérők A D-számlálómű lehetőségeinek áttekintése Számlálómű és okos mérési lehetőségek Impuls 7 vagy 8 számhengeres számlálómű 8 számhengeres A ZENNER D-számlálómű rendelhető 7 vagy Impuls M-Bus Funk változatban. A 7 számhengeres és mágnesmutatós változat kiolvasható reed impulzusadóval. A 8 számhengeres változat egy modulátor tárcsával van felszerelve. M-Bus Impuls M-Bus D-számlálómű mágnesmutatóval Modulátor tárcsa A modulátor tárcsával a D-számlálómű fel van készítve az elektro Impuls M-Bus Funk kiolvasásra, és optimális jellemzőkkel nikus és visszahatásmentes rendelkezik a megbízható és hibamentes adatátvitelre rádión, M-Bus-on, vagy impulzusjeladón keresztül. További jellemzője a manipuláció elleni védelem és a folyásirány érzékelés. Impuls M-Bus Impuls Impuls M-Bus Impuls Funk M-Bus 20 Impuls Impulzusadó gyűrű Radio Ra Funk M-Bus IN Funk Radio M-Bus Rádiós felkészítettség Rápattintható rádiós modul használatával a modulátor tárcsás M-Bus Funk Radio modell kiolvasható rádión keresztül (OMS szerinti, vezeték nélküli M-Bus-szal). A rádiós modul átadja a számlálómű adatait egy rá- Funk diós modemnek, és ezek az adatok Bluetooth-on keresztül egy PC-re vagy egy kézi adatgyűjtő egységre lesznek továbbítva. Impuls Impuls M-Bus felkészítettség Impuls M-Bus Funk használatával a 8 számhenspeciális, rápattintható M-Bus modul Funk geres, modulátor tárcsás modell integrálható egy M-Bus rend amelyben egy ingatlan összes számlálóműve szerbe, össze van kapcsolva és központilag kiolvasható. M-Bus Mind a 7 számhengeres és mágnesmutatós, mind a 8 számhenm-bus Funk geres modulátor tárcsás modell kínálja az adatok távleolvasá sának lehetőségét. Radio Impulzus-kimenet felkészítettség IN Funk Funk Funk Impulzusos számláló IZM multipulse Ra

20 Többsugaras szárazonfutó vízmérők Gyűrűdugattyús mérők AMR technológia Távleolvasás a D-számlálóművel Impuls M-Bus Impuls M-Bus Impuls M-Bus Funk Funk EDC impulzus modul Impuls M-Bus Funk Copper Radio Can Copper Can Impuls M-Bus EDC M-Bus M-Bus konverter M-Bus M-Bus Funk Impuls Radio Radio Funk Impuls Funk modul Impuls D-számlálómű modulátor tárcsával Funk M-Bus Funk EDC rádiós modul Radio MinoConnectRadio Kézi adatgyűjtő egység Számítógép GMM szoftverrel 21

21 Többsugaras nedvesenfutó vízmérők MTKD-N és MTKD-M Többsugaras szárazonfutó vízmérő hideg vízhez A világszerte milliók által használt MTK meggyőzi Önt magas műszaki színvonalának és kiváló kivitelezésének köszönhetően. Az MTKD mérő az új ZENNER D-számlálóművel van felszerelve. Az MTKD két változata rendelhető: MTKD-N modell 7 számhengerrel és mágnesmutatóval, impulzuskimenettel. MTKD-M modell 8 számhengeres számlálóművel és modulátor tárcsával a visszahatásmentes leolvasáshoz rádión (vezeték nélküli M-Bus), M-Bus-on vagy impulzusjeladón keresztül. Pontos mérési eredmények érhetők el még akkor is, ha változó a vízminőség, vagy nagyon nehezek a beépítési körülmények. MTKD-N Impuls M-Bus Funk Teljesítmény jellemzők áttekintése Kiváló minőségű UV-álló műanyag észlelőüveg Szárazon futó számlálómű árnyékolt mágneskuplunggal Forgatható és egyénileg feliratozható fedélgyűrű C-ig, opcionálisan 50 C-ig terjedő üzemi hőmérséklet Névleges nyomás PN 16 Vízmérő vízszintes és függőleges beépítéshez A számlálómű rendelhető rézköpenyes kivitelben (IP 68 védettség) MTKD-N változat impulzusadóval (reed) a távleolvasáshoz Standard impulzus érték 10 l/impulzus, opcionálisan 1 l/impulzus rendelhető MTKD-M változat modulátor tárcsával a visszahatásmentes leolvasáshoz MID szerinti hitelesítés MTKD-M Impuls M-Bus Funk 22

22 Többsugaras szárazonfutó vízmérők Gyűrűdugattyús mérők AMR technológia MTKD-L-N és MTKD-L-M Többsugaras szárazonfutó vízmérő innovatív műanyag házban A többsugaras szárazonfutó vízmérőink új sorozata a klasszikus MTK továbbfejlesztése. Fő jellemzői az alacsony indulási térfogatáram és a megbízható teljesítmény, még agresszív vízminőség, vagy cink kioldódási hatások esetén is. A folyamatos fejlesztés garantálja a pontos mérési eredményeket és a legjobb hosszútávú stabilitást. Az MTKD-L az új ZENNER D-számlálóművel van felszerelve, és készen áll minden jővőbeli AMR alkalmazásra. Az MTKD-L két változata rendelhető: MTKD-L-N modell 7 számhengerrel és mágnesmutatóval, impulzuskimenettel. MTKD-L-M modell, 8 számhengeres számlálóművel és modulátor tárcsával a visszahatásmentes leolvasáshoz rádión, M-Bus-on vagy impulzusjeladón keresztül. Teljesítmény jellemzők áttekintése Majdnem 50%-kal könnyebb, mint egy sárgaréz házzal készült vízmérő Ház, kiváló minőségű UV-álló polimer-kompozitból Szárazon futó számlálómű árnyékolt mágneskuplunggal Kiváló minőségű UV-álló műanyag észlelőüveg Működési hőmérséklet C-ig Névleges nyomás PN 16 Vízmérő vízszintes bekötéshez A számlálómű rendelhető rézköpenyes kivitelben (IP 68 védettség) MTKD-L-N változat impulzusadóval (reed) a távleolvasáshoz Standard impulzus érték 10 l/impulzus, opcionálisan 1 l/impulzus rendelhető MTKD-L-M változat modulátor tárcsával a visszahatásmentes leolvasáshoz MID szerinti hitelesítés MTKD-L-N Impuls M-Bus Funk MTKD-L-MFunk Impuls M-Bus 23

23 Többsugaras nedvesenfutó vízmérők MTKD-N, MTKDI-N, MTKD-M típusok műszaki adatai Névleges térfogatáram Q 3 m³/h 2,5 4 6, Összehasonlító névleges átfolyás (EWG) Qn m³/h 1,5 2,5 3,5 6 6 Elérhető mérési tartomány Q 3 /Q 1 R 100H/31,5V 160H/40V 100H/50V 125H/50V 125H/50V Standard mérési tartomány (*) Q 3 /Q 1 R R25 0H R25 0H R40 0H R40 0H R40 0H Összehasonlító metrológiai osztály (EWG) osztály A / B-H A / B-H A / B-H A / B-H A / B-H Maximális átfolyás (**) Q 4 m³/h 3,13 5 7,88 12,5 12,5 Minimális átfolyás (**) Q 1 l/h 100 / 31H 160 / 50H 158 / 79H 250 / 125H 250 / 125H Indulási érték - l/h <10 <10 <18 <18 <18 Kijelzési tartomány min l 0,02 0,02 0,02 0,02 0,02 max m³ Maximális hőmérséklet - C Üzemi nyomás, max. PN bar Impulzusérték l/impulzus 1/10 1/10 1/10 1/10 1/10 Méretek: Névleges átmérő DN mm coll ¾" 1" 1" 1 ¼" 1 ¼" Beépítési hossz csavarzat nélkül (*) L2 mm Beépítési hossz csavarzattal kb. L1 mm Mérő csatlakozó menete G x B D1 coll 1" 1 ¼" 1 ¼" 1 ½" 1 ½" Csatlakozó csavarzat menete R x D2 coll ¾" 1" 1" 1 ¼" 1 ¼" Szélesség kb. B mm Magasság (műanyag üveg) kb. H1 k* mm H2 mm H3 mm Súly kb. - kg 1,3 2,1 2,1 2,1 2,1 (*) Standard mérési tartomány; más mérési tartományok kérésre. (**) Az adatok standard mérési tartományra vonatkoznak. k* műanyag üveg / m* ásványi üveg. MTKD-N/ -M, MTKD-L-N/ -M méretek MTKDI-N, MTKDI-L-N méretek impulzusadóval 24

24 Többsugaras szárazonfutó vízmérők Gyűrűdugattyús mérők AMR technológia MTKD-N, MTKDI-N, MTKD-M típusok műszaki adatai MTKD-L, MTKD-L-N, MTKDI-L-N, MTKD-L-M Névleges térfogatáram Q 3 m³/h ,5 4 Összehasonlító névleges átfolyás (EWG) Qn m³/h ,5 2,5 Elérhető mérési tartomány Q 3 /Q 1 R 125H R25 160H 160H 100H/31,5V 160H/40V Standard mérési tartomány (*) Q 3 /Q 1 R R25 0H 80H 80H R25 0H R25/0H Összehasonlító metrológiai osztály (EWG) osztály A / B-H B-H B-H A / B-H A/B-H Maximális átfolyás (**) Q 4 m³/h 20 31,3 31,3 3,13 5 Minimális átfolyás (**) Q 1 l/h 640 / 200H 313H 313H 100 / 31H 160/50H Indulási érték - l/h <40 <25 <25 <10 <10 Kijelzési tartomány min l 0,02 0,1 0,1 0,02 0,02 max m³ Maximális hőmérséklet - C Üzemi nyomás, max. PN bar Impulzusérték l/impulzus 1/10 1/10 1/10 1/10 1/10 Méretek: Névleges átmérő DN mm coll 1 ½" 2" --- ½" ¾" Beépítési hossz csavarzat nélkül (*) L2 mm / Beépítési hossz csavarzattal kb. L1 mm / Mérő csatlakozó menete G x B D1 coll 2" 2 ½" Flansch ¾" 1" Csatlakozó csavarzat menete R x D2 coll 1 ½" 2" --- ½" ¾" Szélesség kb. B mm Magasság (műanyag üveg) kb. H1 k* mm H2 mm H3 mm Súly kb. - kg 4,0 4 9,5 0,6 0,6 (*) Standard mérési tartomány; más mérési tartományok kérésre. (**) Az adatok standard mérési tartományra vonatkoznak. k* műanyag üveg / m* ásványi üveg. Mérési hiba [%] nyomásveszteség [Mpa] Q1 = minimális térfogatáram Q2 = átmeneti térfogatáram Q3 = névleges térfogatáram Q4 = maximális térfogatáram Mérési hiba [%] Tipikus pontossági görbe Q1 = minimális térfogatáram Q2 = átmeneti térfogatáram Q3 = névleges térfogatáram Q4 = maximális térfogatáram Tipikus nyomásveszteség görbe térfogatáram [m³/h] 25

25 Többsugaras nedvesenfutó vízmérők MTKD-N-ST és MTKD-M-ST Többsugaras szárazonfutó vízmérő felszálló csöves kivitelben A jól bevált MTK szárazonfutó mérőbetét rendelhető emelkedő irányú mérőházban felszálló csővezetékekbe történő beépítéshez. A vízmérő tökéletesen alkalmas minden felszálló csőre tervezett beépítési helyre, gond nélkül cserélhető hitelesítéskor. Az MTKD-ST mérő az új ZENNER D-számlálóművel van felszerelve. Az MTKD-ST két változata rendelhető: MTKD-N-ST modell 7 számhengerrel és mágnesmutatóval, impulzuskimenettel. MTKD-M-ST modell, 8 számhengeres számlálóművel és modulátor tárcsával a visszahatásmentes leolvasáshoz rádión, M-Bus-on vagy impulzusjeladón keresztül. A függőlegesen beépített standard vízmérőkkel szemben a mérőmű továbbra is vízszintes helyzetben működik. Az ebből származó csökkentett csapágyterhelés miatt a mérési eredmények lényegesen jobb hosszú távú stabilitása érhető el. MTKD-N-ST Impuls M-Bus Funk Funk MTKD-M-ST Teljesítmény jellemzők áttekintése Szárazon futó számlálómű árnyékolt mágneskuplunggal Forgatható és egyénileg feliratozható fedélgyűrű Kiváló minőségű UV-álló műanyag észlelőüveg C-ig, opcionálisan 50 C-ig terjedő üzemi hőmérséklet Névleges nyomás PN 16 Impuls M-Bus Vízmérő függőleges bekötéshez (felszálló cső) A számlálómű rendelhető rézköpenyes kivitelben (IP 68 védettség) MTKD-N-ST változat impulzusadóval (reed) a távleolvasáshoz Standard impulzus érték 10 l/impulzus, opcionálisan 1 l/impulzus rendelhető MTKD-M-ST változat modulátor tárcsával a visszahatásmentes leolvasáshoz MID szerinti hitelesítés 26

26 Többsugaras szárazonfutó vízmérők Gyűrűdugattyús mérők AMR technológia MTKD-N-FA és MTKD-M-FA Többsugaras szárazonfutó vízmérő leszálló csöves kivitelben A jól bevált MTK vízmérők szárazonfutó mérőbetéte rendelhető leszálló irányú mérőházban, leszálló csővezetékekbe történő beépítéshez. Ez a vízmérő tökéletesen alkalmas minden leszálló csőre tervezett beépítési helyre, gond nélkül cserélhető hitelesítéskor. Az MTKD-FA mérő az új ZENNER D-számlálóművel van felszerelve. Az MTKD-FA két változata rendelhető: MTKD-N-FA modell 7 számhengerrel és mágnesmutatóval, impulzuskimenettel. MTKD-M-FA modell, 8 számhengeres számlálóművel és modulátor tárcsával a visszahatásmentes leolvasáshoz rádión, M-Bus-on vagy impulzusjeladón keresztül. A függőlegesen beépített standard vízmérőkkel szemben a mérőmű továbbra is vízszintes helyzetben működik. Az ebből származó csökkentett csapágyterhelés miatt a mérési eredmények lényegesen jobb hosszú távú stabilitása érhető el. Teljesítmény jellemzők áttekintése Szárazon futó számlálómű árnyékolt mágneskuplunggal Forgatható és egyénileg feliratozható fedélgyűrű Kiváló minőségű UV-álló műanyag észlelőüveg C-ig, opcionálisan 50 C-ig terjedő üzemi hőmérséklet Névleges nyomás PN 16 Vízmérő függőleges bekötéshez (leszálló cső) A számlálómű rendelhető rézköpenyes kivitelben (IP 68 védettség) MTKD-N-FA változat impulzusadóval (reed) a távleolvasáshoz Standard impulzus érték 10 l/impulzus, opcionálisan 1 l/impulzus rendelhető MTKD-M-FA változat modulátor tárcsával a visszahatásmentes leolvasáshoz MID szerinti hitelesítés MTKD-N-FA Impuls M-Bus Funk MTKD-M-FA Funk Impuls M-Bus 27

27 Többsugaras nedvesenfutó vízmérők MTKD-N-ST, MTKDI-N-ST, MTKD-M-ST modellek műszaki adatai Névleges térfogatáram Q 3 m³/h 2,5 4 6, Összehasonlító névleges átfolyás (EWG) Qn m³/h 1,5 2,5 3, Elérhető mérési tartomány Q 3 /Q 1 R 100H 160H 125H 160H 160H Standard mérési tartomány (*) Q 3 /Q 1 R 0H 0H 0H 0H 0H Összehasonlító metrológiai osztály (EWG) osztály B-H B-H B-H B-H B-H Maximális átfolyás (**) Q 4 m³/h 3,13 5 7,88 12,5 20 Minimális átfolyás (**) Q 1 l/h 31H 50H 79H 125H 200H Indulási érték - l/h <10 <10 <18 <18 <40 Kijelzési tartomány min l 0,02 0,02 0,02 0,02 0,02 max m³ Maximális hőmérséklet - C Üzemi nyomás, max. PN bar Impulzusérték l/impulzus 1/10 1/10 1/10 1/10 1/10 Méretek: Névleges átmérő DN mm coll ¾" ¾" 1" 1" 1 ½" Beépítési hossz csavarzat nélkül (*) L2 mm Beépítési hossz csavarzattal kb. L1 mm Mérő csatlakozó menete G x B D1 coll 1" 1" 1 ¼" 1 ¼" 2" Csatlakozó csavarzat menete R x D2 coll ¾" ¾" 1" 1" 1 ½" Szélesség kb. B mm Magasság (műanyag üveg) kb. H1 k* mm H3 mm Súly kb. - kg 1,7 1,7 2,1 2,1 4,0 (*) Standard mérési tartomány; más mérési tartományok kérésre. (**) Az adatok standard mérési tartományra vonatkoznak. k* műanyag üveg. MTKD-N-ST/ -M-ST méretek MTKDI-N-ST méretek impulzusadóval MTKD-N-FA/ -M-FA méretek 28

28 Többsugaras szárazonfutó vízmérők Gyűrűdugattyús mérők AMR technológia MTKD-N-FA, MTKDI-N-FA, MTKD-M-FA modellek műszaki adatai Névleges térfogatáram Q 3 m³/h 2,5 4 Összehasonlító névleges átfolyás (EWG) Qn m³/h 1,5 2,5 Elérhető mérési tartomány Q 3 /Q 1 R 100H 160H Standard mérési tartomány (*) Q 3 /Q 1 R 0H 0H Összehasonlító metrológiai osztály (EWG) osztály B-H B-H Maximális átfolyás (**) Q 4 m³/h 3,13 5 Minimális átfolyás (**) Q 1 l/h 31H 50H Indulási érték - l/h <10 <10 Kijelzési tartomány min l 0,02 0,02 max m³ Maximális hőmérséklet - C Üzemi nyomás, max. PN bar Impulzusérték l/impulzus 1/10 1/10 Méretek: Névleges átmérő DN mm coll ¾" ¾" Beépítési hossz csavarzat nélkül (*) L2 mm Beépítési hossz csavarzattal kb. L1 mm Mérő csatlakozó menete G x B D1 coll 1" 1" Csatlakozó csavarzat menete R x D2 coll ¾" ¾" Szélesség kb. B mm Magasság (műanyag üveg) kb. H1 k* mm H3 mm Súly kb. - kg 1,7 1,7 (*) Standard mérési tartomány; más mérési tartományok kérésre. (**) Az adatok standard mérési tartományra vonatkoznak. k* műanyag üveg / m* ásványi üveg. Mérési hiba [%] nyomásveszteség [Mpa] Q1 = minimális térfogatáram Q2 = átmeneti térfogatáram Q3 = névleges térfogatáram Q4 = maximális térfogatáram MTKDI-N-FA méretek impulzusadóval Mérési hiba [%] Tipikus pontossági görbe Q1 = minimális térfogatáram Q2 = átmeneti térfogatáram Q3 = névleges térfogatáram Q4 = maximális térfogatáram térfogatáram [m³/h] Tipikus nyomásveszteség görbe 29

29 Többsugaras nedvesenfutó vízmérők MTKD-S Többsugaras szárazonfutó vízmérő hideg vízhez Az új ZENNER D-számlálóművel felszerelve, az MTKD-S egy kompakt szárazonfutó többsugaras vízmérő, hideg ivóvíz méréséhez, könnyű sárgaréz házban. Fejlesztőinknek sikerült jelentősen csökkenteni a sárgaréz ház súlyát pozitív hatással a mérési minőségre. Az innováció típusjele MTKD-S. Az S jelentése: kicsi ház. Majdnem 25%-kal könnyebb, mint a WVG sárgaréz ház. MTKD-S-N Impuls M-Bus Funk MTKD-S, MTKD-S-N, MTKD-S-M modellek műszaki adatai Névleges térfogatáram Q 3 m³/h 1,6 2,5 4 Összehasonlító névleges átfolyás (EWG) Qn m³/h 1,0 1,5 2,5 Elérhető mérési tartomány Q 3 /Q 1 R 100H/25V 160H/40V 160H/40V Standard mérési tartomány (*) Q 3 /Q 1 R 0H 0H 0H Összehasonlító metrológiai osztály (EWG) osztály B-H B-H B-H Maximális átfolyás (**) Q 4 m³/h 2,0 3,13 5,0 Minimális átfolyás (**) Q 1 l/h 20H 31H 50H Indulási érték - l/h <8 <8 <10 Kijelzési tartomány min l 0,02 0,02 0,02 max m³ Maximális hőmérséklet - C Üzemi nyomás, max. PN bar Impulzusérték l/impulzus 1/10 1/10 1/10 MTKD-S-M MTKD-S méretek Impuls M-Bus Funk Méretek: Névleges átmérő DN mm coll ½" ½" ¾" Beépítési hossz csavarzat nélkül (*) L2 mm 165/ / Beépítési hossz csavarzattal kb. L1 mm 245/ / Mérő csatlakozó menete G x B D1 coll ¾" ¾" 1" Csatlakozó csavarzat menete R x D2 coll ½" ½" ¾" Szélesség kb. B mm Magasság (műanyag üveg) kb. H1 k* mm Magasság (ásványi üveg) kb. H1 m* mm H3 mm Súly kb. - kg 0,85/0,95 0,85/0,95 1,0 (*) Standard mérési tartomány; más mérési tartományok kérésre. (**) Az adatok standard mérési tartományra vonatkoznak. k* műanyag üveg / m* ásványi üveg. 30

30 Többsugaras szárazonfutó vízmérők Gyűrűdugattyús mérők AMR technológia MTWD-N és MTWD-M Többsugaras szárazon futó mérő 90 ºC-ig terjedő hőmérsékletű víz méréséhez Az MTWD többsugaras szárazon futó mérő 90 ºC-ig terjedő hőmérsékletű víz méréséhez. A többsugaras szárazonfutó vízmérő melegvizes változatában speciális anyagok alkalmazásával a kiemelkedő mérési eredményeket nagyon magas hőmérsékleti határértékkel kombinálhatjuk. Az MTWD mérő az új ZENNER D-számlálóművel van felszerelve. Az MTWD két változata rendelhető: MTWD-N modell, 7 számhengerrel és mágnesmutatóval, impulzuskimenettel. MTWD-M modell, 8 számhengeres számlálóművel és modulátor tárcsával a visszahatásmentes leolvasáshoz rádión, M-Bus-on vagy impulzusjeladón keresztül. Az MTWD modell alapkivitelben festés nélküli házban rendelhető. Teljesítmény jellemzők áttekintése Szárazon futó számlálómű árnyékolt mágneskuplunggal Forgatható és egyénileg feliratozható fedélgyűrű Kiváló minőségű UV-álló műanyag észlelőüveg Működési hőmérséklet C-ig Névleges nyomás PN 16 Vízmérő vízszintes és függőleges bekötéshez A számlálómű rendelhető rézköpenyes kivitelben (IP 68 védettség) MTWD-N változat impulzusadóval (reed) a távleolvasáshoz Standard impulzus érték 10 l/impulzus, opcionálisan 1 l/impulzus rendelhető MTWD-M változat modulátor tárcsával a visszahatásmentes leolvasáshoz MID szerinti hitelesítés Impuls M-Bus Funk MTWD-N MTWD-M Impuls M-Bus Funk 31

31 Többsugaras nedvesenfutó vízmérők MTWD-N-ST és MTWD-M-ST Többsugaras szárazonfutó vízmérő meleg vízhez, felszálló csöves kivitelben Az MTW többsugaras mérőbetét rendelhető emelkedő irányú mérőházban, felszálló csővezetékekbe történő beépítéshez. A vízmérő tökéletesen alkalmas minden felszálló csőre tervezett beépítési helyre, gond nélkül cserélhető hitelesítéskor. Az MTWD-ST mérő az új ZENNER D-számlálóművel van felszerelve. Az MTWD-ST két változata rendelhető: MTWD-N-ST modell 7 számhengerrel és mágnesmutatóval, impulzuskimenettel. MTWD-M-ST modell, 8 számhengeres számlálóművel és modulátor tárcsával a visszahatásmentes leolvasáshoz rádión, M-Bus-on vagy impulzusjeladón keresztül. Az MTWD-ST modell alapkivitelben festés nélküli házban rendelhető. MTWD-N-ST Impuls M-Bus Funk A függőlegesen beépített standard vízmérőkkel szemben a mérőmű továbbra is vízszintes helyzetben működik. Az ebből származó csökkentett csapágyterhelés miatt a mérési eredmények lényegesen jobb hosszú távú stabilitása érhető el. MTWD-M-ST Funk Teljesítmény jellemzők áttekintése Szárazon futó számlálómű árnyékolt mágneskuplunggal Forgatható és egyénileg feliratozható fedélgyűrű Kiváló minőségű UV-álló műanyag észlelőüveg Működési hőmérséklet C-ig Impuls M-Bus Névleges nyomás PN 16 Vízmérő függőleges bekötéshez (felszálló cső) A számlálómű rendelhető rézköpenyes kivitelben (IP 68 védettség) MTWD-N-ST változat impulzusadóval (reed) a távleolvasáshoz Standard impulzus érték 10 l/impulzus, opcionálisan 1 l/impulzus rendelhető MTWD-M-ST változat modulátorral MID szerinti hitelesítés 32

32 Többsugaras szárazonfutó vízmérők Gyűrűdugattyús mérők AMR technológia MTWD-N-FA és MTWD-M-FA Többsugaras szárazonfutó vízmérő meleg vízhez, leszálló csöves kivitelben Az MTW többsugaras mérőbetét rendelhető leszálló irányú mérőházban, sülllyedő vízfolyásirányú függőleges csővezetékekbe történő beépítéshez. Ez a vízmérő tökéletesen alkalmas minden leszálló csőre tervezett beépítési helyre, gond nélkül cserélhető hitelesítéskor. Az MTWD-FA mérő az új ZENNER D-számlálóművel van felszerelve. Az MTWD-FA két változata rendelhető: MTWD-N-FA modell 7 számhengerrel és mágnesmutatóval, impulzuskimenettel. MTWD-M-FA modell, 8 számhengeres számlálóművel és modulátor tárcsával a visszahatásmentes leolvasáshoz rádión, M-Bus-on vagy impulzusjeladón keresztül. Az MTWD-FA modell alapkivitelben festés nélküli házban rendelhető. A függőlegesen beépített standard vízmérőkkel szemben a mérőmű továbbra is vízszintes helyzetben működik. Az ebből származó csökkentett csapágyterhelés miatt a mérési eredmények lényegesen jobb hosszú távú stabilitása érhető el. Teljesítmény jellemzők áttekintése Szárazon futó számlálómű árnyékolt mágneskuplunggal Forgatható és egyénileg feliratozható fedélgyűrű Kiváló minőségű UV-álló műanyag észlelőüveg Működési hőmérséklet C-ig Névleges nyomás PN 16 Vízmérő függőleges bekötéshez (leszálló cső) A számlálómű rendelhető rézköpenyes kivitelben (IP 68 védettség) MTWD-N-FA változat impulzusadóval (reed) a távleolvasáshoz Standard impulzus érték 10 l/impulzus, opcionálisan 1 l/impulzus rendelhető MTWD-M-FA változat modulátor tárcsával a visszahatásmentes leolvasáshoz MID szerinti hitelesítés MTWD-N-FA Impuls M-Bus Funk MTWD-M-FA Funk Impuls M-Bus 33

33 Többsugaras nedvesenfutó vízmérők MTWD-N, MTWDI-N, MTWD-M típusok műszaki adatai Névleges térfogatáram Q 3 m³/h 2,5 4 6, Összehasonlító névleges átfolyás (EWG) Qn m³/h 1,5 2,5 3, Elérhető mérési tartomány Q 3 /Q 1 R 80H/25V 80H/40V 80H/25V 80H/40V 80H/40V 80H/40V Standard mérési tartomány (*) Q 3 /Q 1 R 80H 80H 80H 80H 80H 80H Összehasonlító metrológiai osztály (EWG) osztály B-H B-H B-H B-H B-H B-H Maximális átfolyás (**) Q 4 m³/h 3,13 5 7,88 12,5 12,5 20 Minimális átfolyás (**) Q 1 l/h 31H/100V 50H/100V 79H/252V 125H/250V 125H/250V 200H/400V Indulási érték - l/h <10 <10 <18 <18 <18 <40 Kijelzési tartomány min l 0,02 0,02 0,02 0,02 0,02 0,02 max m³ Maximális hőmérséklet - C Üzemi nyomás, max. PN bar Impulzusérték l/impulzus 1/10 1/10 1/10 1/10 1/10 1/10 Méretek: Névleges átmérő DN mm coll ½" ¾" 1" 1" 1 ¼" 1 ½" Beépítési hossz csavarzat nélkül (*) L2 mm 165/ Beépítési hossz csavarzattal kb. L1 mm 245/ Mérő csatlakozó menete G x B D1 coll ¾" 1" 1 ¼" 1 ¼" 1 ½" 2" Csatlakozó csavarzat menete R x D2 coll ½" ¾" 1" 1" 1 ¼" 1 ½" Szélesség kb. B mm Magasság kb. H1 mm H3 mm Súly kb. - kg 1,3 1,6 2,1 2,1 2,2 3,6 (*) Standard mérési tartomány; más mérési tartományok kérésre. (**) Az adatok standard mérési tartományra vonatkoznak. MTWD-N/ -M méretek MTWDI-N méretek impulzusadóval MTWD-N-ST/ MTWD-M-ST méretek 34
