Ete elpusztult középkori mezőváros régészeti feltárásainak térinformatikai feldolgozása. Ete elhelyezkedése

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "Ete elpusztult középkori mezőváros régészeti feltárásainak térinformatikai feldolgozása. Ete elhelyezkedése"

Zsófia Nagyné
8 évvel ezelőtt
Látták:

1 Ete elpusztult középkori mezőváros régészeti feltárásainak térinformatikai feldolgozása Ete elhelyezkedése

2 Lelőhely Objektum (gödör, ház, sír) Lelet Régészeti alapfogalmak lelőhelyek objektum objektum objektumok a lelőhelyen belül lelet lelet

Objektumokról objektum adatlap felszínrajz metszetrajz

3 Régészeti dokumentumok Lelőhelyekről lelőhely bejelentő adatlap lelőhely határoló vonala Objektumokról objektum adatlap felszínrajz metszetrajz fotó Leletekről leltárkönyv fotó felszínrajz objektum adatlap metszetrajz

4 Régészeti térinformatikai megvalósítások Nagyberuházásokhoz kapcsolódó megelőző régészeti feltárások Helyi fejlesztések Zala megyei rendszer Tolna megyei rendszer Baranya megyei rendszer KÖSZ rendszere

feltárások Helyi fejlesztések Zala megyei rendszer

5 Zala megyei rendszer ArcGS AABmmmm Objektum A,B pont mérés Felszínrajz beillesztése Poligon digitalizálás Objektumszám azonosító Egy-egy kapcsolat B Objektum-leletek Egy-több kapcsolattal Fotók, metszetrajzok hyperlinkkel A A Lelőhelyenként alkotnak egységet a térképi és leíró adatok. Az adatbázist Access alapon dolgozták ki. A térképi állomány és az adatbázis összekapcsolása intranetes hálózattal, a Múzeumon belül történt.

hyperlinkkel A A Lelőhelyenként alkotnak egységet a térképi és leíró adatok.

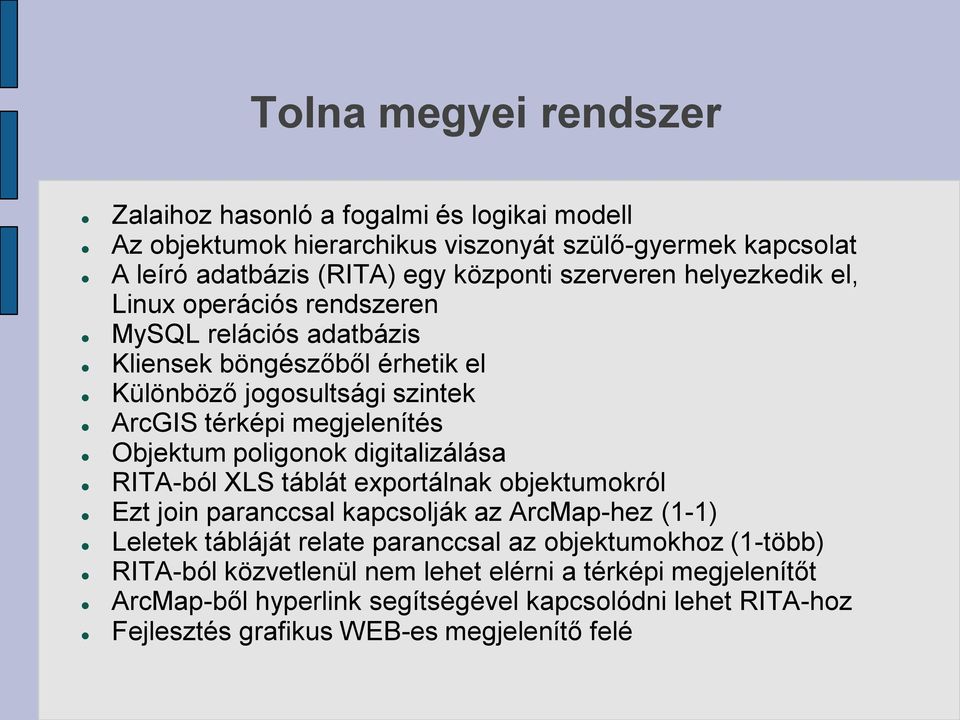

6 Tolna megyei rendszer Zalaihoz hasonló a fogalmi és logikai modell Az objektumok hierarchikus viszonyát szülő-gyermek kapcsolat A leíró adatbázis (RTA) egy központi szerveren helyezkedik el, Linux operációs rendszeren MySQL relációs adatbázis Kliensek böngészőből érhetik el Különböző jogosultsági szintek ArcGS térképi megjelenítés Objektum poligonok digitalizálása RTA-ból XLS táblát exportálnak objektumokról Ezt join paranccsal kapcsolják az ArcMap-hez (1-1) Leletek tábláját relate paranccsal az objektumokhoz (1-több) RTA-ból közvetlenül nem lehet elérni a térképi megjelenítőt ArcMap-ből hyperlink segítségével kapcsolódni lehet RTA-hoz Fejlesztés grafikus WEB-es megjelenítő felé

Objektum poligonok digitalizálása RTA-ból XLS táblát exportálnak objektumokról Ezt join paranccsal kapcsolják az ArcMap-hez (1-1) Leletek tábláját relate paranccsal az

7 . Az objektum korok szerinti tematikus térkép

8 . Hyperlink eredménye

9 KÖSZ rendszere 2007-ben alakult Célja: egységes szakmai szabványok és eljárásrend Különbség stratigráfiai egység Térinformatikára vonatkozó kidolgozása menet közben Grafikai feldolgozás AutoCAD Map Leíró adatok Access Összekapcsolás lelőhelyenként Cél: egész országra vonatkozó egységes rendszer

kidolgozása menet közben Grafikai feldolgozás AutoCAD Map Leíró adatok

10 Ete elpusztult középkori mezőváros A régészeti leletek tanúsága szerint már az Árpád korban, a X-X. században létezett Virágkora a XV-XV. századra tehető, vásároshely volt A török korban, körül pusztult el

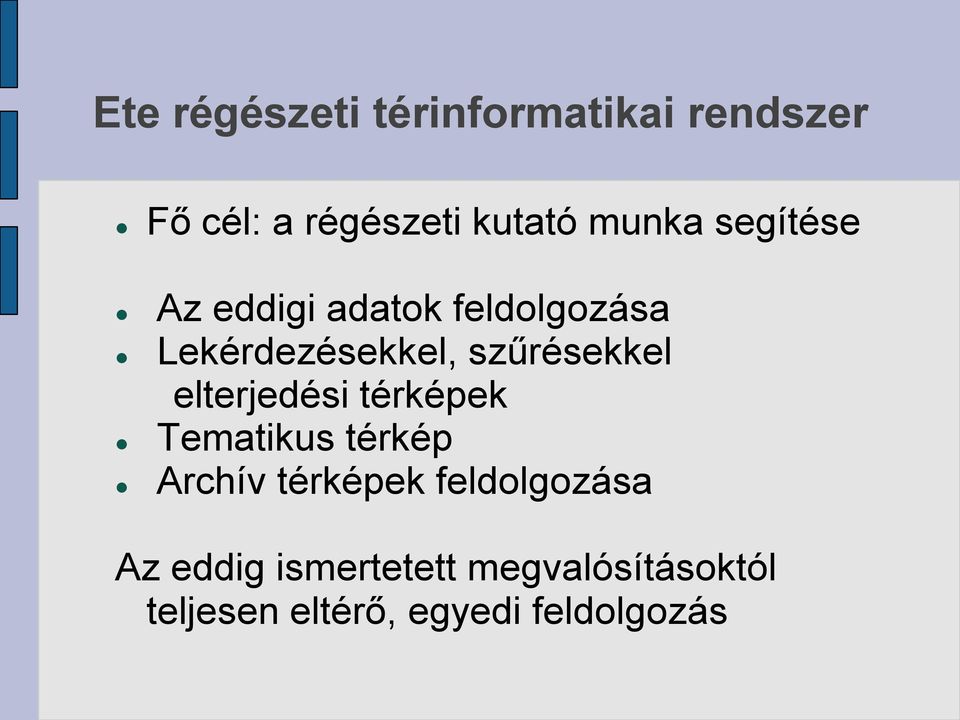

11 Ete régészeti térinformatikai rendszer Fő cél: a régészeti kutató munka segítése Az eddigi adatok feldolgozása Lekérdezésekkel, szűrésekkel elterjedési térképek Tematikus térkép Archív térképek feldolgozása Az eddig ismertetett megvalósításoktól teljesen eltérő, egyedi feldolgozás

szűrésekkel elterjedési térképek Tematikus térkép Archív térképek

12 Kutatástörténet Rómer Flóris terepbejárás (vár) Csalogovits József ásatás Csalogovits József feltárás Mészáros Gyula terepbejárás Mészáros Gyula ásatás Gaál Attila, Szabó Géza leletmentés Miklós Zsuzsa terepbejárás Miklós Zsuzsa Vizi Márta ásatás Miklós Zsuzsa Vizi Márta intenzív terepbejárás 1997 Miklós Zsuzsa Vizi Márta ásatás (templom) Miklós Zsuzsa Vizi Márta ásatás Miklós Zsuzsa Vizi Márta ásatás szintvonalas felmérés Egyed Endre ásatási összesítő térképek Ősi Sándor és Réti Zsolt légifotózás Miklós Zsuzsa ásatási szelvények bemérése Meridián Kft

Miklós Zsuzsa Vizi Márta ásatás 1997-2000 Miklós Zsuzsa Vizi Márta intenzív terepbejárás 1997 Miklós Zsuzsa Vizi Márta ásatás (templom) 1998-99 Miklós Zsuzsa Vizi Márta

13 Ete

14 Felhasználható adatok Numerikus mérések (nem EOV) Digitális rajzok (nem EOV) Légifotók Publikációk, kutatástörténet Adatbázis a leletekről Numerikus mérés Tipológia Fotók Térképek DDM, MADOP Digitális rajz

kutatástörténet Adatbázis a leletekről Numerikus

15 Grafikus feldolgozás AutoCAD Map 3D Fedvények KÜVET Terepbejárás négyzethálózása Szintvonalak Ásatási szelvények Objektumok és azonosítójuk Egyéb objektumok, azok környezete és tájékoztató vonalak Leletek és azonosítójuk Archív térképek 1986-os nyilvántartási térkép 1976-os kataszteri térkép 1911-es kataszteri térkép. katonai felmérés katonai felmérés

tájékoztató vonalak Leletek és azonosítójuk Archív térképek 1986-os nyilvántartási térkép

16 KÜVET és évi felmérés KÜVET mai jogi állapot Szintvonal Négyzetháló Templom Vár Előző jogi állapot

17 Digitális rajzok beillesztése Ásatási szelvények EOV-ben A beillesztett rajzok

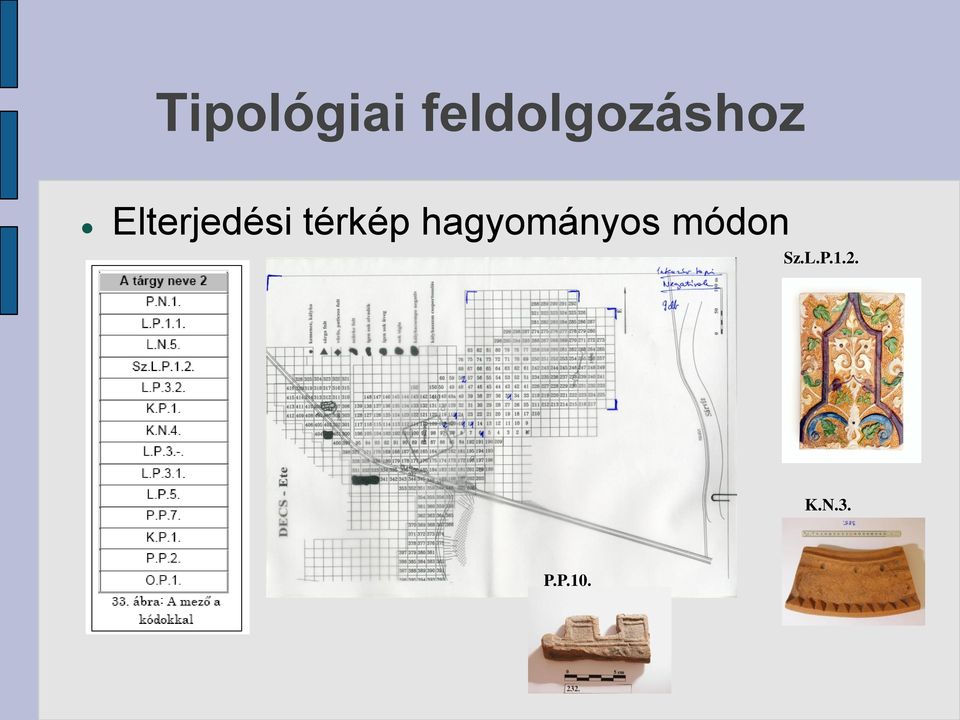

18 Tipológiai feldolgozáshoz Elterjedési térkép hagyományos módon Sz.L.P.1.2. K.N.3. P.P.10.

19 Kályhacsempe leletek Pöttyök elhelyezése Azonosító megadása objektum adatként Adatbázisban kulcsmező Leletek elhelyezése

20 Külső adatbázis rajzhoz kapcsolása Ete_cserepek Access típusú adatbázis dbf, mdb, xls, db fájlok automatikusan csatolhatók CAD-es állományhoz

21 A térképi lelet szimbólumok és az adatbázis összekapcsolása Lelet azonosító objektum adatként már a leletekhez van rendelve a rajzon Adatbázisban a lelet azonosító a kulcsmező

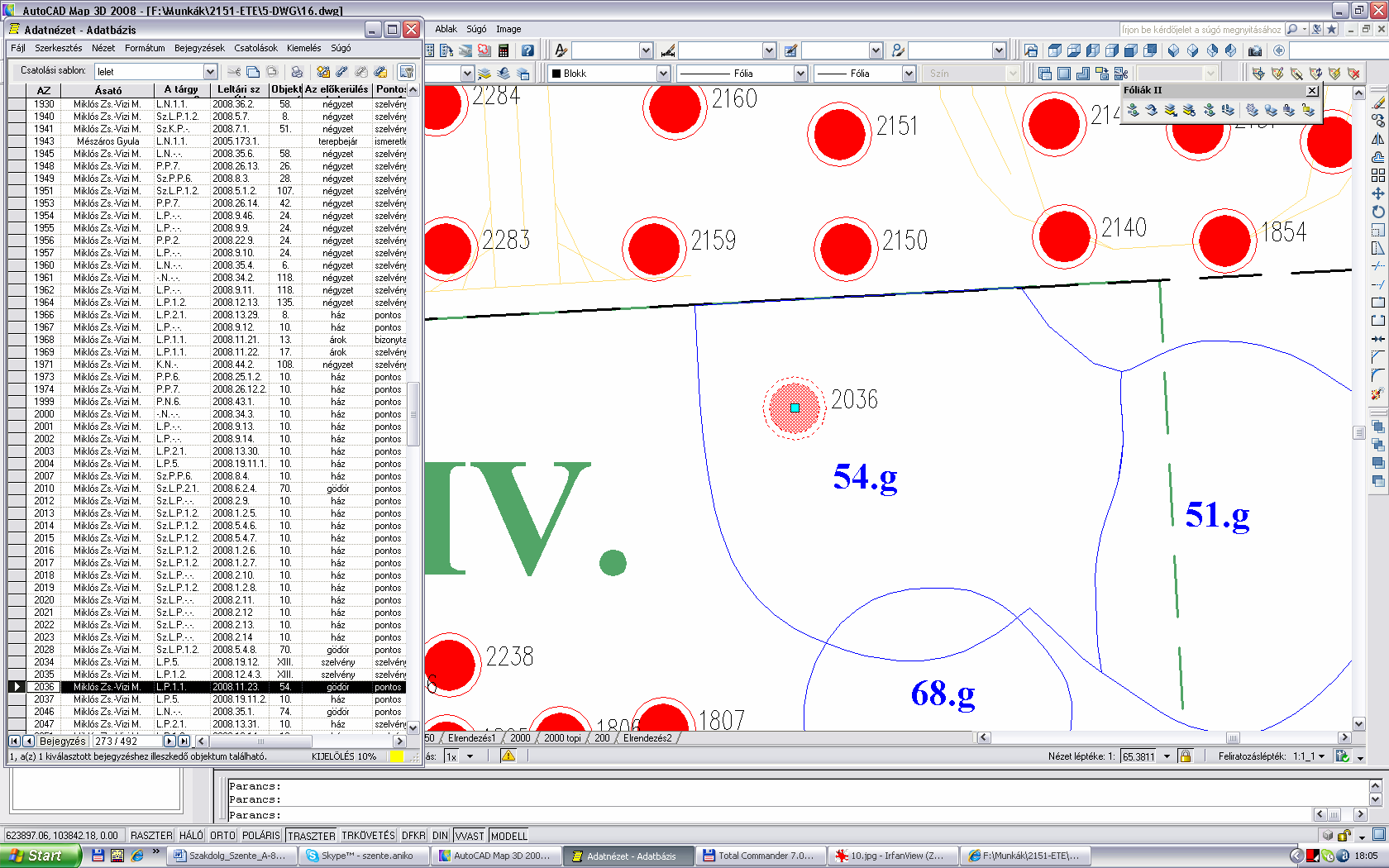

22 Lekérdezés Az adatbázis egy rekordjának megfelelő lelet ábrázolása a térképen

23 Mi van itt? lekérdezés Térkép felől indítva Megjelennek a lelet adatai és fotója

24 Hol van ez? lekérdezés Adatbázis felől indítva A kijelölt adatrekordnak megfelelő régészeti lelet térképi elhelyezkedése

25 Szűrés SQL feltétel felállításával Például: jelenítse meg a térkép, hogy a lapcsempék 1. csoportjának 2. típusába tartozó pozitív és negatív leleteket hol találták. A képernyőn úgy jeleníti meg az eredményt, hogy az összes lelet a térképen látható legyen, ami a szűrési feltételnek megfelel.

26 Tipológiai feldolgozáshoz Elterjedési térkép hagyományos módon Sz.L.P.1.2. K.N.3. P.P.10.

27 Tematikus térkép A pausz papíron készített analóg elterjedési térkép kiváltására Tipológia szempontjai szerint Kályhacsempék típus besorolása Leírás Mintagyűjtemény (rajz és fotó) Táblázat Adatbázisban is ezek az értékek szerepelnek

28 Tematikus térkép Szimbólumok és színek hozzárendelése

29 Tematikus térkép Frissítés után a program automatikusan megjeleníti a csempeleletek típus szerinti tematikus tartalmát

30 Köszönöm a figyelmet!
