FELHASZNÁLÓI KÉZIKÖNYV

Átírás

1 Modellszám: NTIVEX Sorszám: FELHASZNÁLÓI KÉZIKÖNYV Későbbi hivatkozás céljából a fenti helyre írja be a sorszámot. Látogassa meg weboldalunkat: Forgalmazó: Láng Sport Kft ÓVINTÉZKEDÉS! Olvassa el a használati utasítás minden óvintézkedésről és figyelmeztetésről szóló pontját mielőtt használatba veszi a gépet. Őrizze meg ezt a kézikönyvet a jövőben is. NordicTrack GX5.4 szobakerékpár

2 TARTALOMJEGYZÉK FIGYELMEZTETO MATRICA ELHELYEZÉSE...2 FONTOS ÓVINTÉZKEDÉSEK...3 HASZNÁLAT ELÕTT...4 ÖSSZESZERELÉS...6 SZOBAKERÉKPÁR BEÁLLÍTÁSAI...10 MELLKASI PULZUSMÉRŐ HASZNÁLATA...11 KONZOL JELLEMZŐK...12 EDZÉSI ÚTMUTATÓ...19 ROBBANTOTT ÁBRA...21 ALKATRÉSZLISTA...22 PÓTALKATRÉSZEK MEGRENDELÉSE... HÁTLAP FIGYELMEZTETŐ MATRICA ELHELYEZÉSE 2

3 FONTOS ÓVINTÉZKEDÉSEK VIGYÁZAT! A súlyos balesetek elkerülése érdekében olvassa el ezen biztonsági óvintézkedéseket és az edzőgépre ragasztott figyelmeztető matricákat, mielőtt használatba venné azt. Az ICON semmilyen felelősséget nem vállal a termék használata révén vagy abból kifolyólag elszenvedett sérülésekért és vagyonkárokért. 1. Mielőtt az edzést megkezdené az edzőgépen, kérje ki szakorvosa tanácsát. Különösen fontos ez olyan esetekben, amikor a felhasználó életkora meghaladta a 35. életévet és korábban egészségügyi problémája volt. 2. Az edzőgépet csak a leírtak szerint használja. 3. A tulajdonos felelőssége, hogy minden lehetséges felhasználó tisztában legyen az edzőgép biztonságos használatával. 4. Ezt az edzőgépet kizárólag otthoni használatra tervezték, ne használja azt edzőteremben, intézményes keretek között és ne adja azt bérbe. 5. Tartsa az edzőgépet szobai körülmények között, távol a nedvességtől, portól. Ne helyezze az edzőgépet a garázsba, teraszra vagy víz közelébe. Helyezze az edzőgépet sima felületre és a padló védelme érdekében helyezzen alá szőnyeget. Ügyeljen arra is, hogy elegendő szabad terület legyen az edzőgép biztonságos használatához elől és hátul 0,9m, oldalanként 0,6m. 6. Rendszeresen ellenőrizze az edzőgép állapotát, a meglazult elemeket húzza meg, a hibásakat azonnal cserélje ki évnél fiatalabb gyerekeket és háziállatokat mindig tartson távol az edzőgéptől. 8. Az edzőgépet 115 kg testsúlynál nehezebb személy ne használja. 9. Edzéshez viseljen sportruházatot; ne viseljen laza, lógó öltözetet, amit becsíphet a szerkezet. Lábai védelme érdekében, edzéshez mindig viseljen edzőcipőt. 10. Az edzőgépre történő fel- ill. leszálláskor mindig fogja a kormánykarokat. 11. A pulzusmérő nem orvosi eszköz, számtalan tényező befolyásolhatja a működését, beleértve az Ön mozgását. A pulzusmérőt csak edzéstámogatásra tervezték, a pulzusszám általános változásainak meghatározására. 12. Edzéskor háta legyen mindig egyenes, testtartása ne legyen görbe. 13. A túledzés komoly sérüléseket okozhat vagy halált. Ha edzés közben fejfájást, hányingert, légzési nehézséget érez, azonnal hagyja abba az edzést, hűtse le magát és pihenjen. 3

4 HASZNÁLAT ELŐTT Köszönjük, hogy a NordicTrack GX5.4 szobakerékpárt választotta. A GX5.4 szobakerékpár egy sor tulajdonsággal rendelkezik, melyek az otthoni edzéseit hatékonyabbá és élvezhetőbbé teszik. Az edzőgép használata előtt, a saját érdekében, gondosan olvassa el a kézikönyvet. A kézikönyv elolvasása után felmerülő kérdésekkel kapcsolatban érdeklődjön az üzletben, ahol az edzőgépet vásárolta. Ha azt akarja, hogy gyorsan segítsünk, jegyezze fel a termék modellszámát: NTIVEX és sorszámát, mielőtt hozzánk fordulna. A kézikönyv borítóján látható, hol találja a sorszámot tartalmazó matricát. 4

5 5

6 ÖSSZESZERELÉS Az összeszerelés két embert igényel. Helyezze az alkatrészeket egy üres helyre és távolítsa el a csomagolóanyagokat. Ne dobja ki a csomagolóanyagokat, amíg nem végzett a teljes összeszereléssel. A mellékelt szerszámokon kívül az összeszereléshez az alábbi szerszámok szükségesek: Philips csavarhúzó állítható csavarkulcs Az összeszereléskor használt kisebb alkatrészek beazonosítására az alábbi rajzokat használja. A zárójelben lévő szám az alkatrész sorszáma az ALKATRÉSZLISTÁBÓL. Bizonyos kisebb alkatrészek már eleve be vannak építve. Megjegyzés: ha valamelyik alkatrész a mellékelt készletben nem található, nézze meg, nem lett-e eleve beépítve. Előfordulhat, hogy a berendezéssel együtt tartalék faés fémárut is szállítunk. 1.LÉPÉS Keresse fel weboldalunkat - és regisztráljon. érvényesítheti garanciáját időt takaríthat meg, ha a későbbiekben kapcsolatba szeretne lépni az vevőszolgálattal. lehetővé tenné számunkra, hogy tájékoztassuk Önt friss információkkal, újításokkal. 6

7 2. LÉPÉS 1. Rögzítse az első stabilizáló lábat (68) a fővázhoz (69) két kapupánt-csavarral (44). 2. Rögzítse a hátsó stabilizáló lábat (43) a fővázhoz (69) két kapupánt-csavarral (44). 3. LÉPÉS 1. Tekerje fel a jobboldali pedált (31R) a jobboldali hajtókarra. (Megjegyzés: a tekerés iránya az óramutató járásával megegyező) 2. Tekerje fel a baloldali pedált (31L) a baloldali hajtókarra. (Megjegyzés: a tekerés iránya az óramutató járásával ellentétes.) 4. LÉPÉS 1. Helyezze a kormánytartóoszlopot (12) a fővázba (69) és csúsztassa rá a burkolatot (60) és a kijelző-tartót (10). Csatlakoztassa a fővázban lévő vezetéket (28) a kormánytartóoszlopban lévő vezeték (27) alsó végéhez. 2. Rögzítse a tartóoszlopot a fővázhoz a csavarral (26), rugós alátéttel (25), alátéttel (24) és ívelt alátéttel (70). 7

8 5. LÉPÉS 1. Helyezze az üléstartóoszlopot (21) a fővázba (69) és rögzítse a rögzítő-gombbal. 2. Szerelje fel az ülést (13) a rajzon jelzett módon. 6. LÉPÉS Rögzítse a kormánykart (3) a kormánytartóoszlophoz (12) két-két csavarral (9) és (71). Tekerje be a csavarokat szorosan. (Megjegyzés: Tartsa kívül a pulzus-vezetéket rajzon jelzett módon) 8

9 7. LÉPÉS Csatlakoztassa a kormánytartóoszlopban lévő vezetéket és a két markolati pulzusvezetéket a konzol (1) vezetékhez. Majd tolja vissza a kilógó vezetékrészt és rögzítse a konzolt a tartóoszlophoz négy csavarral a rajzon jelzett módon. 8. LÉPÉS Csúsztassa fel a kijelző-tartót (10) a tartóoszlopon és illessze a helyére, majd rögzítse négy csavarral (8) a rajzon jelzett módon. 9. LÉPÉS Tekerje be szorosan a rögzítő gombot (11) a kormánykarba (3) és a kijelző-tartóba (10). Megjegyzés: Mielőtt használatba venné az edzőgépet, előtte ellenőrizze, hogy minden elemét megfelelően szerelte be és minden csavar megfelelően van betekerve. 9

10 SZOBAKERÉKPÁR BEÁLLÍTÁSAI ÜLÉS MAGASSÁGÁNAK ÉS HELYZETÉNEK A BEÁLLÍTÁSA A hatékony edzés érdekében az ülést a megfelelő magasságra kell beállítani. Kerékpározás közben a térdnek enyhén behajlítva kell lennie, amikor a pedál a legalacsonyabb állásban van. Az ülés beállításához először lazítsa meg néhány tekeréssel a tartóoszlopon lévő rögzítő gombot. Miközben kifelé húzza a rögzítő gombot, az üléstartóoszlop le-, ill. felfelé történő csúsztatásával, állítsa azt a kívánt magasságba, végül eressze vissza a rögzítő gombot. Ezután, próbálja elmozdítani felfelé vagy lefelé az üléstartó oszlopot, hogy meggyőződjön arról, a rögzítő gomb megfelelően biztonságosan illeszkedik az üléstartó oszlop beállító furatainak egyikébe. Ezután tekerje be szorosan a rögzítő gombot. Az ülés helyzetének a beállításához először lazítsa meg néhány tekeréssel az ülés beállító gombját. Ezután mozgassa az ülést előre vagy hátra, állítsa a kívánt helyzetbe, majd tekerje be szorosan a rögzítő gombot. KORMÁNYKAR DŐLÉSSZÖGÉNEK A BEÁLLÍTÁSA A kormánykar dőlésszögének a megváltoztatásához egyszerűen tekerje ki a rajzon jelzett rögzítő gombot. Állítsa a kormánykart a kívánt dőlésszögbe, majd tekerje vissza a rögzítő gombot. PEDÁLPÁNTOK BEÁLLÍTÁSA A pedálpántok beállításához, először húzza le a pedálpántot a pedálon lévő akasztóról és állítsa a kívánt nagyságba, majd a nagyságnak megfelelően, illessze a pántot a pedálon lévő akasztóba. 10

11 MELLKASI PULZUSMÉRŐ HASZNÁLATA MELLKASI PULZUSMÉRŐ FELHELYEZÉSE Amennyiben a mellkasi pulzusmérő-öv úgy néz ki, mint ahogy az 1. rajzon van ábrázolva, akkor a vevőegységet (A) pattintsa fel a mellkasi-övre (B). Amennyiben a mellkasi pulzusmérő-öv úgy néz ki, mint ahogy a 2. rajzon van ábrázolva, akkor illessze a mellkasi szíj egyik végén lévő fület az érzékelő egység végén található résbe, az ábra alapján, majd nyomja be a helyére. A pántnak egy szintben kell lennie az érzékelő egység elejével. Ezután helyezze fel a mellkasi pulzusérzékelőt a mellkasára, és csatlakoztassa a mellkasi szíj másik végét is az érzékelő egységhez. A mellkasi pulzusérzékelőnek a ruha alatt kell lennie, szorosan a bőrön, és olyan magasan kell lennie a mell fölött, ahogy az kényelmes. Győződjön meg róla, hogy az érzékelő egységen lévő lógó előre nézzen. Állítson a mellkasi szíj hosszán, ha szükséges. Ezután mozdítsa el az érzékelő egységet pár centire a testétől, és keresse meg a két elektróda területet (G) a belső oldalon. Sós folyadékkal (pl. nyállal) vagy kontaktlencse folyadékkal nedvesítse be mindkét elektróda területet. Helyezze vissza az érzékelő egységet a mellkasára. MELLKASI PULZUSMÉRŐ KARBANTARTÁSA Minden egyes használat után szárítsa meg a mellkasi pulzusmérőt. A mellkasi pulzusmérő akkor aktiválódik, ha az elektródás területek nedvesek lesznek, és a szívritmus monitort felteszi; a mellkasi pulzusmérő akkor kapcsol ki, ha azt eltávolítja a testéről, és az elektródás területek megszáradnak. Ha a mellkasi pulzusmérőt nem szárítja meg használat után, akkor az a szükségesnél hosszabb ideig marad bekapcsolva, ezzel idejekorán lemerítve az akkumulátort. A mellkasi pulzusmérőt meleg, száraz helyen tárolja. A mellkasi pulzusmérőt ne tárolja nejlonszatyorban vagy más olyan helyen, ami gyűjtheti a nedvességet. A mellkas pulzusmérőt ne tegye ki közvetlen napsugárzásnak huzamosabb ideig; ne tegye ki 50 C- nál (122 F) magasabb és -10 C-nál (14 F) alacsonyabb hőmérsékletnek. Ne hajlítsa vagy nyújtsa túl az érzékelő egységet, mikor használja vagy tárolja a pulzusmérőt. Az érzékelő egységet nedves ronggyal tisztítsa sose használjon alkoholt, oldószert vagy vegyi anyagokat. A mellkasi szíjat kézzel is kimoshatja és kiteregetheti. MELLKASI PULZUSMÉRŐ HIBAELHÁRÍTÁSA Ha a mellkasi pulzusmérő nem működik megfelelően, próbálja ki az alábbi lépéseket. Győződjön meg róla, hogy úgy viseli a mellkasi pulzusmérőt, ahogy az fentebb le van írva. Megjegyzés: Ha a mellkasi pulzusmérő nem működik abban a pozícióban, ahogy az le van írva, mozdítsa azt egy kicsit feljebb vagy lejjebb a mellkasán. Használjon sós folyadékot (pl. nyál) vagy kontaktlencse folyadékot az érzékelő egység elektródás területeinek megnedvesítésére. Ha a szívritmus értékek nem jelennek meg addig, amíg Ön elkezd izzadni, nedvesítse meg ismét az elektródás területeket. Helyezkedjen a konzol közelébe. Ahhoz, hogy a konzol megjelenítse a szívritmus értékeket, a használónak karnyújtásnyi távolságon belül kell lennie a konzoltól. A mellkasi pulzusmérőt normális szívritmusú emberekhez tervezték. A szívritmus-érték problémákat orvosi okok is okozhatják, mint pl. a korai szívkamrai összehúzódás (pvcs), a tachikardia és a szívritmuszavar. A mellkasi pulzusmérő működését befolyásolhatja a magasfeszültségű vezetékek vagy más források által okozott mágneses interferencia. Ha gyanítja, hogy ez a probléma, próbálja meg máshová helyezni az elliptikus edzőgépet. 11

12 VÁLTSA VALÓRA SPORTKITÜZÉSEIT AZ IFIT.COM SEGÍTSÉGÉVEL Az új ifit-kompatibilis edzőgépével hozzáférhet egy sor olyan funkcióhoz az ifit.com weboldalon, melyek segítségével megvalósíthatja a sportkitűzéseit: Eddzen bárhol a világon a Google térkép testre szabásával. Töltse le a kívánt edzésprogramokat, melyek segítenek elérni a sportkitűzéseit. Töltse fel edzéseredményeit az ifit felhőbe és kövesse nyomon a teljesítményeit. Állítson fel kalória, idő és távolság alapú edzés-célokat. Hasonlítsa össze edzéseredményeit az ifit közösség többi tagjával. Válassza ki és töltse le a zsírégető edzésprogramokat. További információkkal kapcsolatban, keresse fel az ifit,com weboldalt. 12

13 KONZOLJELLEMZŐK A továbbfejlesztett konzol számos olyan jellemzőt kínál, melyek hatékonyabbá és élvezhetőbbé teszik edzésprogramjait. A manuális üzemmód használatakor, a konzolon egy gombnyomással megváltoztathatja a pedálok ellenállását. A kijelző folyamatos visszajelzést ad az edzésről. Még a pulzusszámát is megmérheti a markolatos pulzusérzékelő vagy a mellkasi pulzusérzékelő segítségével (a mellkasi pulzusérzékelővel kapcsolatos információt a 11. oldalon találja). A konzol rendelkezik előre beállított edzésprogramokkal. Mindegyik edzésprogram automatikusan változtatja a pedálok ellenállását és rávezeti Önt, hogy változtasson a pedálozás sebességén, miközben végigvezeti egy hatékony edzésprogramon. Beállíthat idő, távolság vagy kalória alapú edzésprogramokat. A konzol jellemzője az ifit edzésmód, amely lehetővé teszi, hogy a konzol kapcsolatot létesítsen az Ön vezeték nélküli internet hálózatával, egy opcionális ifit modul segítségével. Az ifit technológia segítségével személyre szabott edzésprogramokat tölthet le, továbbá létrehozhat saját edzésprogramokat és nyomon követheti edzés-eredményeit. Az ifit modul vásárlásával és további információkkal kapcsolatban, keresse fel az weboldalt. Edzéskor hallgathatja kedvenc zenéjét, hangos könyveit a konzol hangrendszerének a segítségével. Manuális üzemmód alkalmazása 13. old., Beépített edzésprogramok alkalmazása 15. old., Beállított cél-edzésprogram (Set A Goal) alkalmazása 16. old., ifit edzésprogram alkalmazása 16. old., Hangrendszer használata 17. old., Konzolbeállítások megváltoztatása 18. old. Megjegyzés: Ha átlátszó műanyag fólia van a konzolon, távolítsa el azt. MANUÁLIS ÜZEMMÓD ALKALMAZÁSA 1. Kezdjen el pedálozni vagy nyomja meg bármelyik gombot a konzolon a kijelző bekapcsolásához. Miután bekapcsolta a konzolt, a kijelző felvillan és a konzol használatra kész. 2. Válassza ki a manuális üzemmódot. A HOME gomb ismételt megnyomásával tudja a manuális üzemmódot beállítani. Ha az ifit modul nincs behelyezve a konzolba és nincs csatlakoztatva az ifit kiszolgálóhoz, akkor automatikusan a manuális üzemmód jelenik meg a kijelzőn. 3. Igény szerint, megváltoztathatja a pedálok ellenállását. Pedálozáskor megváltoztathatja a pedálok ellenállását a számozott ellenállás-beállító (RESISTANCE) gombok egyikének a megnyomásával vagy a plusz és mínusz gombok megnyomásával. Megjegyzés: Minden alkalommal, amikor valamelyik ellenállás-beállító gombot megnyomta, a pedálok ellenállása mindaddig fokozatosan nő vagy csökken, amíg a kijelölt ellenállás-beállítást el nem érte. 4. Kövesse nyomon edzésének alakulását a kijelzőn. A kijelző az alábbi edzésprogram információt tudja megjeleníteni: Calories (Kalóriaszám) a felhasználó által elégetett kalóriák hozzávetőleges számát mutatja. Calories per Hour (Kalóriaszám/óra) a felhasználó által óránként elégetett kalóriák hozzávetőleges számát mutatja. Distance (Távolság) a megtett távolságot mutatja, mérföldben vagy kilométerben mérve. Pulse (Pulzus) a felhasználó pulzusszámát mutatja, amikor a markolatos pulzusmérőt vagy a mellkasi pulzusmérőt használja (nézze az 5. pontot a következő oldalon). Resistance (Ellenállás) megmutatja a pedálok ellenállási szintjét pár másodpercig minden alkalommal, amikor az ellenállás szintje változik. RMP jelzi a pedálozás sebességét, pedálfordulat/óra mértékegységben. Stride a pedálozással megtett lépések száma. Time (Idő) ha a manuális módot használja, itt látható az eltelt idő. Ha egy előreprogramozott edzésprogramot használ, akkor az edzésprogramból hátramaradt időt mutatja. 13

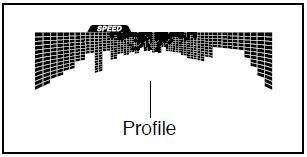

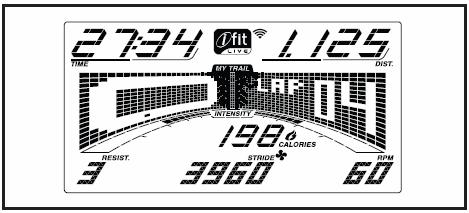

14 A mátrix kijelző több megjelenítési szelvényt kínál. Nyomja meg a Display gombot ismételten, amíg a kívánt jelzésmód meg nem jelenik, de megnyomhatja a növelés és csökkentés gombokat ismételten az Enter gomb mellett. A Speed szelvényen látható az edzésprogram sebesség-beállítás profilja. Minden egyes eltelt perc végén megjelenik az új szegmens sebesség-beállítása. A My Trail szelvényen látható egy 400 méteres pálya (1/4 mérföld). Edzés közben, a villogó téglalap jelzi a felhasználó helyzetét a pályán. A My Trail szelvényen látható még a megtett körök száma. A Calorie szelvényen látható a felhasználó által elégetett kalóriák hozzávetőleges száma. A szegmensek magassága jelzi az adott szegmensben elégetett kalóriák számát. Az edzése során, az INTENSITY kijelző mutatja az edzés hozzávetőleges intenzitás szintjét. Nyomja meg a HOME gombot és visszatérhet az alapértelmezett menühöz (nézze a KONZOLBEÁLLÍTÁSOK MEGVÁLTOZTATÁSA c. részt a 18. oldalon). Ha szükséges nyomja meg a HOME gombot újra. Amikor az ifit modul be van helyezve, a konzol felső részén látható a vezeték nélküli internethálózat jel erőssége. A négy ívelés a legerősebb értéket jelenti. A hangerő szabályozásához nyomja meg a hangerő növelés vagy csökkentés gombokat a konzolon. 5. Igény szerint, megmérheti a pulzusát. Pulzusszámát megmérheti akár a markolatos pulzusérzékelővel vagy a mellkasi pulzusérzékelő segítségével (a mellkasi pulzusérzékelővel kapcsolatos információt nézze a 11. oldalon). Fontos: Ha a markolatos pulzusérzékelőt is fogja és mellkasi pulzusérzékelőt is visel, a konzol nem fogja pontosan mutatni a pulzusszámát. Ha a markolatos pulzusérzékelő fém érintkezőin átlátszó műanyag fóliák vannak, távolítsa el azokat. Ezen felül ügyeljen arra, hogy a keze tiszta legyen. A szívritmusa méréséhez fogja a markolatos pulzusérzékelőt úgy, hogy a kezei a fém érintkezőin támaszkodjanak. Kerülje el a keze mozgatását, illetve az érintkezők túl szoros markolását. Ha a pulzusa érzékelhető, a kijelzőn megjelenik a mért pulzusérték. A lehető legpontosabb szívritmus adatok leolvasása érdekében fogja az érintkezőket legalább 15 másodpercig. Ha a kijelző nem mutatja a pulzusszámát, ellenőrizze, hogy kezei a leírt módon helyezkednek. Ügyeljen arra, hogy kezeit túlzottan ne mozgassa, vagy ne szorítsa a fémérintkezőket. Az optimális teljesítmény érdekében tisztítsa a fémérintkezőket puha ruhával; soha ne használjon alkoholt, súrolószert vagy vegyszereket az érintkezők tisztítására. 6. Igény szerint, bekapcsolhatja a ventilátort. A ventilátort gyenge, ill. erős sebességre lehet beállítani. A ventilátort kikapcsolhatja, vagy megváltoztathatja a beállítását a növelés és csökkentés gombok ismételt megnyomásával. Megjegyzés: Ha a pedálozás abbamarad, a ventilátor kb. 30 másodperc elteltével automatikusan kikapcsol. 7. Miután befejezte az edzést az edzőkerékpáron, a konzol automatikusan kikapcsol. Ha a pedálok nem mozdulnak néhány másodpercig, hangjelzés hallatszik, és az idő elkezd villogni a kijelzőn. Az edzés folytatásához egyszerűen kezdjen el újra pedálozni. Ha a pedálok nem mozdulnak néhány percig és egyik gomb sem lett megnyomva, a kijelző kikapcsol és az értékek törlődnek. Megjegyzés : A konzol tulajdonságai közzé tartozik a demó üzemmód, melyet akkor használnak, ha az edzőgépet kiállítják az üzletben. Ha a demó üzemmód be van kapcsolva, a kijelző nem kapcsol át alvó üzemmódba, amikor az edzőgép nincs használatban. A demó üzemmód ki-, ill. bekapcsolásához nézze a KONZOLBEÁLLÍTÁSOK MEGVÁLTOZTATÁSA erre vonatkozó részét a 18. oldalon. 14

15 BEÉPÍTETT EDZÉSPROGRAM ALKALMAZÁSA 1. Kezdjen el pedálozni vagy nyomja meg bármelyik gombot a konzolon a kijelző bekapcsolásához. Miután bekapcsolta a konzolt, a kijelző felvillan és a konzol használatra kész. 2. Válasszon ki egy előre beállított edzésprogramot. Az előre beállított edzésprogram kiválasztásához nyomja meg a SPEED vagy a CALORIE gombok egyikét ismételten, amíg meg nem jelenik a kívánt edzésprogram a kijelzőn. Miután kiválasztotta az edzésprogramot, a kijelzőn megjelenik az edzésprogram neve és az időtartama. A mátrix kijelzőn látható az adott edzésprogram sebesség-beállítás profilja. Ezen kívül látható az adott edzésprogram maximális sebesség (rmp) és ellenállás-beállítása. 3. Kezdjen el pedálozni az edzésprogram elindításához. Az edzésprogramok egyperces szegmensekre van felosztva. Egy ellenállási szint és egy célérték sebesség van programozva mindegyik szegmensre. Megjegyzés: Ugyanaz az ellenállás- és/vagy célsebesség lehet programozva több egymást követő szegmensre is. Az edzésprogram során a profil mutatja a felhasználó fejlődését. A profil villogó szegmense az edzésprogram aktuális szegmensét képviseli. A villogó szegmens magassága az aktuális szegmens ajánlott sebesség-beállítási szintjét mutatja. Minden egyes szegmens végén hangjelzés hallatszik, majd villogni kezd a profil következő szegmense. Ha a következő szegmensre nézve más ellenállás, illetve cél-sebesség beállítást programoztak, akkor az edzőkerékpár automatikusan az új ellenállás-beállításhoz igazodik. Miközben edz, próbálja tartani a pedálozás sebességét a megadott célsebesség közelében az aktuális szegmensre vonatkozóan. Ha egy felfelé mutató nyíl jelenik meg a kijelzőn, akkor próbálja növelni a pedálozás sebességét, ha lefelé mutató nyilat jelenik meg, akkor csökkentse a pedálozás sebességét. Ha semmilyen nyíl nem jelenik meg, akkor tartsa a pedálozás sebességét. FONTOS: A célérték sebességet csak motiváció biztosítására szánták. Az Ön tényleges pedálozási sebessége lehet lassúbb, mint a célérték sebesség. Ügyeljen arra, hogy a pedálozási sebesség komfortos legyen az Ön számára. Ha az aktuális szegmens ellenállási szintje túl magas vagy túl alacsony, Ön manuálisan felülvezérelheti a beállítást a RESISTANCE gombok megnyomásával. FONTOS: Amikor az edzőprogram aktuális szegmense véget ér, a pedálok automatikusan a következő szegmensre vonatkozó ellenállás szinthez igazodnak. Az edzésprogram így folytatódik egészen addig, amíg az utolsó szegmens is véget nem ér. Az edzésprogram bármikor történő leállításához hagyja abba a pedálozást. A kijelzőn az idő elkezd villogni. Az edzésprogram újraindításához egyszerűen folytassa a pedálozást. 4. Kövesse nyomon edzésének alakulását a kijelzőn. Nézze a 4. lépést a 13. oldalon. 5. Igény szerint, megmérheti a pulzusát. Nézze az 5. lépést a 14. oldalon. 6. Igény szerint, bekapcsolhatja a ventilátort. Nézze a 6. lépést a 14. oldalon. 7. Miután befejezte az edzést az edzőkerékpáron, a konzol automatikusan kikapcsol. Nézze a 7. lépést a 14. oldalon. 15

16 SET-A-GOAL WORKOUT - BEÁLLÍTOTT CÉL-EDZÉSPROGRAM ALKALMAZÁSA 1. Kezdjen el pedálozni vagy nyomja meg bármelyik gombot a konzolon a kijelző bekapcsolásához. Miután bekapcsolta a konzolt, a kijelző felvillan és a konzol használatra kész. 2. Kalória-, távolság- vagy idő-beállítása az edzésprogramban. Először nyomja meg a SET A GOAL gombot a kijelzőn. Nyomja meg a növelés és csökkentés gombokat ismételten a kijelzőn az Enter gomb mellett, amíg meg nem jelenik a beállítani kívánt céledzésprogram. Majd nyomja meg az Enter gombot. Az Enter gomb mellett lévő csökkentés és növelés gombokkal végezze el a beállításokat. 3. Kezdjen el pedálozni az edzésprogram elindításához. Az edzésprogramok egyperces szegmensekre van felosztva. Edzéskor manuálisan a RESISTANCE gombokkal megváltoztathatja a pedálok ellenállás-beállítását. Megjegyzés: Ha manuálisan megváltoztatja a pedálok ellenállás-beállításait, akkor az adott edzésprogram időtartama automatikusan megváltozhat, hogy hozzáigazodjon a korábban beállított célkitűzésének. Megjegyzés: A cél kalória mennyiség nem más, mint egy hozzávetőleges mennyiség, amit az edzés során elégetünk. Az elégetett kalóriamennység függ a felhasználó testsúlyától, illetve eltérhet a valóságtól, ha az edzés során változtatva van a sebesség és az ellenállás-beállítás. Az edzésprogram így folytatódig, amíg a felhasználó el nem éri a kalória, távolság vagy idő célkitűzéseit. A programot bármikor leállíthatja, ha leáll a pedálozással. A kijelzőn az idő szünetel. A program újraindításához egyszerűen folytassa a pedálozást. 4. Kövesse nyomon edzésének alakulását a kijelzőn. Nézze a 4. lépést a 13. oldalon. 5. Igény szerint, megmérheti a pulzusát. Nézze az 5. lépést a 14. oldalon. 6. Igény szerint, bekapcsolhatja a ventilátort. Nézze a 6. lépést a 14. oldalon. 7. Miután befejezte az edzést az edzőkerékpáron, a konzol automatikusan kikapcsol. Nézze a 7. lépést a 14. oldalon. ifit EDZÉSPROGRAM ALKALMAZÁSA Megjegyzés: Ahhoz, hogy alkalmazza az ifit edzésprogramot, ifit modullal kell rendelkezni. Az ifit modul megvásárlásával kapcsolatban érdeklődjön az üzletben, ahol az edzőgépet vásárolta vagy keresse fel a weboldalt. Az ifit modul alkalmazásához szüksége van egy számítógépre USB csatlakozóval, WiFi hálózatra - vezeték nélküli internet kapcsolatra (802.11b router, SSID). Ezenkívül rendelkeznie kell ifit.com tagsággal. 1. Kezdjen el pedálozni vagy nyomja meg bármelyik gombot a konzolon a kijelző bekapcsolásához. Miután bekapcsolta a konzolt, a kijelző felvillan és a konzol használatra kész. 2. Helyezze be az ifit modult a konzolba. Az ifit modul alkalmazásával kapcsolatban, olvassa el a modulhoz mellékelt használati utasítást. FONTOS! Az ifit modul közelében (20cm belül) ne legyen más személy, jeladó vagy antenna! 3. Válassza ki a felhasználót. Ha több mint egy felhasználó van regisztrálva tagként az ifit.com adatlapon, először ki kell jelölnie a felhasználót a kijelzőn. Nyomja meg a növelés vagy csökkentés gombokat az Enter gomb mellett a felhasználó kiválasztásához. 16

17 4.Válassza ki az ifit edzésprogramot. Az ifit edzésprogram kijelöléséhez nyomja meg az ifit gombok egyikét. Mielőtt bármely edzésprogramot letöltené, előtte hozzá kell adnia a saját listájához az adatlapján a weboldalon. Nyomja meg a Map, Train vagy Lose Wt. gombot a következő edzésprogram letöltéséhez. Nyomja meg a Verseny (Compete) gombot, hogy az előzetesen beütemezett versenyben részt vegyen. Ha az edzésprogram listájából egy korábbi programot szeretne újra elindítani, először nyomja meg a Track gombot. Majd a növelés vagy csökkentés gombok segítségével válassza ki a kívánt edzésprogramot. Ezt követően, nyomja meg az Enter gombot az edzésprogram elindításához. A beállított cél-edzésprogram alkalmazásához nyomja meg a Set A Goal gombot (nézze a 16. old.) További információkért keresse fel a weboldalt. Miután kiválasztotta a kívánt ifit edzésprogramot, a kijelzőn látható az edzésprogram időtartama és a hozzávetőleges kalóriaszám, amit az edzés során tud elégetni. A kijelzőn látható még az edzésprogram neve, ha verseny edzésprogramot választott, akkor a kijelzőn visszaszámlálás látható. Megjegyzés: Egyes ifit gombhoz tartozhat demó edzésprogram. A demó edzésprogram alkalmazásához vegye ki az ifit modult a konzolból, majd nyomja meg az ifit gombok egyikét. 5. Kezdje el az edzést. Nézze a 3. lépést a 15. oldalon. Némely edzésprogram során egy személyi edző hangja kíséri végig az edzését (nézze a KONZOLBEÁLLÍTÁSOK MEGVÁLTOZTATÁSA erre vonatkozó részét a 18. oldalon). A programot bármikor leállíthatja, ha leáll a pedálozással. A kijelzőn villogni kezd az idő. A program újraindításához egyszerűen folytassa a pedálozást. 6. Kövesse nyomon edzésének alakulását a kijelzőn. Nézze a 4. lépést a 13. oldalon. A My Trail szelvényen látható egy nyomvonal térkép és a megtett körök száma. A verseny edzésprogram alatt, a Competition szelvényen láthatja a versenyben elért eredményét. Amikor versenyez, a mátrix tetején a felső vonal jelzi, hogy hol tart az adott versenyprogramban. A további vonalak jelzik a többi versenyzőt. A mátrix vége jelzi a verseny végét. 7. Igény szerint, megmérheti a pulzusát. Nézze az 5. lépést a 14. oldalon. 8. Igény szerint, bekapcsolhatja a ventilátort. Nézze a 6. lépést a 14. oldalon. 9. Miután befejezte az edzést az edzőkerékpáron, a konzol automatikusan kikapcsol. Nézze a 7. lépést a 14. oldalon. További információkért keresse fel a weboldalt. HANGRENDSZER HASZNÁLATA Ha zenét vagy hangos könyveket kíván a konzol hangszóróinak segítségével lejátszani, akkor egy 3.5mm Jack apa 3.5mm Jack apa átjátszó kábel (nem tartozéka az edzőgépnek) segítségével kell a saját MP3-lejátszóját, CD-lejátszóját vagy más személyi audio-lejátszóját a konzolhoz csatlakoztatnia. Ügyeljen arra, hogy a csatlakozás megfelelő legyen. Megjegyzés: az átjátszó kábel beszerzésével kapcsolatban keressen fel egy helyi elektrotechnikai szaküzletet. Majd nyomja meg a PLAY gombot a hanglejátszóján. A hangerő szabályozásához nyomja meg a hangerő növelés vagy csökkentés gombokat a kijelzőn vagy a saját lejátszóján. 17

18 KONZOLBEÁLLÍTÁSOK MEGVÁLTOZTATÁSA 1. Beállítás üzemmód kiválasztása. A beállítás üzemmód kijelöléséhez tartsa lenyomva folyamatosan a SETTINGS gombot néhány másodpercen át, amíg meg nem jelenik a beállítás üzemmód a kijelzőn. A kijelzőn látható az az összesített óraszám, amennyit az edzőgépet addig használták, és az az összesített távolság, amennyit az edzőgépen addig pedáloztak (mérföldben vagy kilométerben). Ha az ifit modul csatlakoztatva van, akkor a kijelzőn a következő szöveg olvasható: WIFI MODULE vagy USB MODULE. Ha nincs modul csatlakoztatva, akkor a kijelző a következő szöveget jeleníti meg: NO IFIT MODULE. Ha nincs modul behelyezve és nincs csatlakozás, akkor néhány beállítási mód nem elérhető. 2. Navigálás a beállítás üzemmódban. A beállítások üzemmód néhány megjelenítési módot kínál. Nyomja meg a csökkentés gombot ismételten az Enter gomb mellett, hogy megjeleníthesse az alábbi menüpontokat. A kijelző alsó részén látható a kívánt beállításra vonatkozó utasítás. Ügyeljen arra, hogy betartsa a kijelző alsó részén megjelenő utasításokat. 3. Igény szerint, megváltoztathatja a beállításokat. Units Itt látható a kiválasztott mértékegység. A kijelzőn megjelenített szó: ENGLISH angol mérföldet, az METRIC kilométer beállítási mértékegységet jelent. A mértékegység megváltoztatásához nyomja meg az Enter gombot ismételten. Demo A konzol tulajdonságai közzé tartozik a demó üzemmód, melyet akkor használnak, ha az edzőgépet kiállítják az üzletben. Ha a demó üzemmód be van kapcsolva, a kijelző nem kapcsol át alvó üzemmódba, amikor az edzőgép nincs használatban. Ennél a beállításnál a kijelzőn az ON felirat látható. A demó üzemmód ki-, ill. bekapcsolásához nyomja meg az Enter gombot ismételten. Contrast Level - Itt látható az aktuális kontrasztbeállítás. Nyomja meg a Resistance növelés és csökkentés gombok egyikét ismételten a kívánt kontrasztbeállítás megváltoztatásához, ha szükséges. Trainer Voice - Ha ki vagy be szeretné kapcsolni a személyi edző hangját, nyomja meg az Enter gombot ismételten. Default Menu - Itt látható az alapértelmezett beállítás. Az alapértelmezett beállítást akkor látja, amikor megnyomja a HOME gombot. Az Enter gomb ismételt megnyomásával választhat, hogy mi legyen a kijelző alapértelmezett beállítása: manuális üzemmód vagy az ifit üzemmód. Check Status A kijelzőn a következő szöveg olvasható: CHECK WIFI STATUS vagy CHECK USB STATUS. Nyomja meg az Enter gombot, hogy ellenőrizhesse az ifit modul állapotát. Kilépéshez nyomja meg a SETTINGS gombot. Send/Receive A kijelzőn a következő szöveg olvasható: SEND/RECEIVE DATA. Nyomja meg az Enter gombot a konzolvezérlő programok frissítéséhez és ellenőrzéséhez. 4. Kilépés a beállítások üzemmódból Ha a beállítások üzemmódból ki kíván lépni, nyomja meg a SETTINGS gombot. KARBANTARTÁS ÉS HIBAELHÁRÍTÁS Rendszeresen ellenőrizze az edzőgép állapotát, a meglazult elemeket húzza meg, a hibásakat azonnal cserélje ki. Az edzőgép tisztítására puha, nedves ruhát és kevés, enyhe hatású mosószert használjon. FONTOS: a konzol sérülésének elkerülésére érdekében tartson távol az edzőgéptől mindenféle folyadékot és óvja a közvetlen napfénytől. 18

19 EDZÉSI ÚTMUTATÓ VIGYÁZAT! Ennek vagy bármely más edzésprogramnak a megkezdése előtt konzultáljon orvosával. Különösen fontos ez a 35 évnél idősebbeknél, illetve a korábban már meglévő egészségügyi problémával küszködők esetében. A pulzusérzékelő nem orvosi eszköz. Különböző tényezők a mozgást is beleértve befolyásolhatják a pulzusszám leolvasásának pontosságát. A pulzusérzékelő csupán segédeszközként szolgál a pulzusszám-trendeknek az edzés során általában történő meghatározásakor. Az alábbi útmutató segít edzésprogramja megtervezésében. Az edzésekkel kapcsolatos további adatokat illetően szerezzen be valamilyen komolyabb szakkönyvet vagy konzultáljon orvosával. EDZÉSINTENZITÁS Akár az a cél, hogy zsírt égessen, akár pedig az, hogy erősítse kardiovaszkuláris rendszerét, a kívánt eredmény elérése érdekében a kulcs mindkét esetben a megfelelő intenzitással történő edzés. A megfelelő intenzitásszintet úgy állapíthatja meg, hogy pulzusszámát használja kiindulási alapként. Az alábbi táblázatban a zsírégetéshez, valamint az aerobik edzéshez javasolt pulzusszámok láthatók. A megfelelő pulzusszám megkereséséhez előbb keresse meg saját életkorát a táblázat alján (az életkorok a legközelebbi tízes értékre kerekítettek). Ezután keresse meg a saját életkora fölötti három számot. Ez a három szám határozza meg az edzési zónát. Az alsó két szám a zsírégetéshez, a felső pedig az aerobik edzéshez javasolt pulzusszám Zsírégetés - A zsír hatékony elégetéséhez huzamosabb ideig kell viszonylag kis intenzitásszint mellett edzenie. Az edzés első pár percében teste a könnyen hozzáférhető szénhidrát-kalóriákat használja fel energiaforrásként. Csak az első pár perc eltelte után kezdi meg szervezete a tárolt zsírkalóriáknak az ugyanebből a célból történő felhasználását. Ha a cél a zsírégetés, addig állítson az edzése intenzitás szintjén, amíg pulzusszáma az edzési zóna legalsó értékének közelében nincs. A maximális zsírégetés érdekében, úgy alakítsa edzés intenzitásszintjét, hogy a pulzusszáma az edzési zóna középső értékének közelében kell, hogy legyen. Aerobik edzés - Ha a cél a kardiovaszkuláris rendszer erősítése, edzése legyen aerobik jellegű. Az aerobik edzés olyan tevékenység, amely huzamosabb ideig nagy mennyiségű oxigént igényel. Ezzel megnő az az igény, hogy a szív vért pumpáljon az izmokhoz, de ugyanígy megnő az az igény is a tüdővel szemben, hogy a vért oxigénnel lássa el. Aerobik edzésnél addig állítson az edzése intenzitásszintjén, amíg a pulzusszáma az edzési zóna legfelső értékének közelében nincs. IRÁNYELVEK AZ EDZÉSSEL KAPCSOLATBAN Bemelegítés - Kezdjen minden edzést 5-10 perc lazítással és könnyű testmozgással. Az edzésre történő előkészületek során a megfelelő bemelegítéssel egyszerre megemelkedik a testhőmérséklet, a pulzusszám, valamint a keringés. Edzési zónában történő edzés - Bemelegítés után addig fokozza az edzés intenzitását, amíg pulzusszáma percig az edzési zónában nincs. (Az edzésprogram első pár hetében 20 percnél tovább ne legyen pulzusszáma az edzési zónában.) Lélegezzen szabályosan és mélyen edzés közben soha ne tartsa vissza lélegzetét. Levezetés - Minden edzést 5-10 perc időtartamú, levezetési célú lazítással fejezzen be. Ezzel fokozni fogja izmainak rugalmasságát, egyszersmind segít megelőzni az edzést követően fellépő problémákat. EDZÉSGYAKORISAG Állapotának fenntartása vagy javítása érdekében hetente három edzést tartson, legalább egy pihenőnappal az edzések között. Pár hónap elteltével ha szükséges akár öt edzést is tarthat. A siker kulcsa, hogy az edzés mindennapi életének rendszeres és élvezhető része legyen. 19

20 JAVASOLT BEMELEGÍTÉS Jobb oldalon látható többféle alapvető bemelegítés helyes formája. Bemelegítéskor lassan mozogjon sose szökdécseljen. 1.Érintse meg lábujjait Álljon kicsit behajlított térddel, majd lassan hajoljon előre csípőből. Miközben amennyire lehet igyekszik elérni a lábujjait, hagyja, hogy a háta és a válla ellazuljon. Maradjon így 15 másodpercig, majd lazítson. Ismételje meg háromszor. Bemelegítés: térdinak, térdhajlat és hát. 2.Térdinak nyújtása Üljön le úgy, hogy egyik lába ki van nyújtva. Húzza maga felé a másik talpát, majd támassza azt kinyújtott lába combjának belső részéhez. Amennyire csak tud, igyekezzen elérni a lábujjait. Maradjon így 15 másodpercig, majd lazítson. Ismételje meg háromszor mindkét lábbal. Bemelegítés: térdinak, a hát alsó része és lágyék. 3.Lábikra/Achilles-ín nyújtása Miközben egyik lábát a másik elé teszi, nyújtsa ki kezét és támaszkodjon mindkét kézzel a falnak. Hátsó lábát tartsa egyenesen, hátsó lábának talpa pedig vízszintesen helyezkedjen el a padlón. Hajlítsa be elöl lévő lábát, hajoljon előre, majd csípőjét mozgassa a fal felé. Maradjon így 15 másodpercig, majd lazítson. Ismételje meg háromszor mindkét lábbal. Az Achillesinak további nyújtásához hajlítgassa hátsó lábát is. Bemelegítés: lábikra, Achilles-ín és boka. 4.Négyfejű combizom nyújtása Az egyensúly megtartása végett egyik kezét a falnak támasztva másik kezével nyúljon hátra és fogja meg egyik lábfejét. Amennyire csak tudja, húzza fel sarkát a fenekéhez. Maradjon így 15 másodpercig, majd lazítson. Ismételje meg háromszor mindkét lábbal. Bemelegítés: négyfejű combizom és csípőizom. 5.Belső comb nyújtása Üljön úgy, hogy mindkét talpa egymás felé nézzen, térde pedig legyen kifelé. Amennyire csak tudja, húzza lábait a lágyéka felé. Maradjon így 15 másodpercig, majd lazuljon el. Ismételje meg háromszor. Bemelegítés: négyfejű combizom és csípőizom. 20

21 ROBBANTOTT ÁBRA Modellszám: NTIVEX

22 ALKATRÉSZLISTA Modellszám: NTIVEX

23 JEGYZETEK 23

24 PÓTALKATRÉSZEK MEGRENDELÉSE Pótalkatrészek megrendelésével kapcsolatban nézze meg a kézikönyv borítóját. Ha azt akarja, hogy gyorsan segítsünk, készítse elő az alábbi adatokat, amikor hozzánk fordul: a termék modell- és sorozatszáma (nézze meg a kézikönyv borítóját) a termék neve (nézze meg a kézikönyv borítóját) az alkatrész(ek) kulcsszáma és leírása (nézze meg az ALKATRÉSZLISTA, valamint a ROBBANTOTT ÁBRA c. fejezeteket a kézikönyv végén) ÚJRAHASZNOSÍTÁSI INFORMÁCIÓK Ezt az elektromos terméket tilos a lakossági hulladékba dobni! A törvény előírja, hogy a terméket újra kell hasznosítani élettartamának lejárta után, a környezet védelme érdekében. Kérjük, használja az elektromos hulladékok gyűjtésére kijelölt újrahasznosító létesítményeket! Az ilyen létesítmények használatával segíti természeti értékeink megőrzését és a környezet védelmére vonatkozó európai szabványok javítását. Az ártalmatlanítás biztonságos és szakszerű módszereivel kapcsolatos további információkért kérjük, forduljon a helyi önkormányzathoz. TECHNIKAI ADATOK Összeszerelt méret: 116cmx60cmx146cm Önsúly: 35Kg 24
