1 Gyáró: Geowa Kf Budapes, Kén u. 6. Vaporline GBI(09;13;18;24;33;40;48)-HW(PC); Hőszivayúk ervezési segédlee Verzió száma: március 1. Magas fűési hőmérsékleen is nagy haékonyságú EVI gőzbefecskendezéses scroll kompresszor Elekronikus expanziós szelep Külső hőmérsékle függő szabályozás és monioring rendszer 1

2 Gyáró: Geowa Kf Budapes, Kén u. 6. A modellek jelölése Folyadék-víz geoermikus hőszivayúk. Fűő-(passzív hűő) 1 -HMV előállíó (desuperheaer) hőszivayú: Fűésre, valamin HMV ermelésre elsődleges hőcserélővel (desuperheaer) szerel készülék. Jellemzőik: Magas elérheő SPF érék Kis hőerhelésű épüleek hűése (passzív hűő üzemmód) HMV előállíás desuperheaerrel. GBI(09-48)-HW(PC) passzív hűés Geoermikus Folyadék-víz hőszivayú Injekoros (Magas COP) HMV ermelés (desuperheaer) Fűés Fűési eljesímény (9-48kW) 0/35 0 C-folyadék/víz hőmérséklenél Jelmagyaráza. G= geoermikus B= folyadék-víz (brine-waer) I= EVI kompresszorral szerel,magas COP érékű készülék (X)= eljesímény kw (0/35 0 C folyadék-víz hőmérsékleen.) H= Fűés (PC)= passzív hűés W = HMV előállíás (desuperheaerrel) (DW)= Direk HMW előállíás (ké kondenzáoros) 1 Opciós leheőség a passzív hűés alkalmazása kis hőerhelésű épüleeknél. 2

3 Alkalmazhaó: Radiáoros,légechnikai és sugárzó fűésekhez Sugárzó hűőfelüleekhez,passzív hűés Fűéssel egyidőben örénő melegvíz készíéshez (desuperheaer) Zár szondás hőnyerési módokhoz (horizonális kollekor,verikális szonda, ószonda) Monovalens illeve bivalens fűési és hűési rendszerekben A alajból nyer hő: Gyáró: Geowa Kf Budapes, Kén u. 6. A alajban 10m mélységől kezdődően egyenleesen emelkedő a hőmérsékle amely egész évben csaknem állandó. A Vaporline hőszivayú így messzemenően függelen a külső hőmérsékleől,és leghideg ebb napokon is kielégíi egy épüle eljes hőszükségleé.. A hűési funkció: A Vaporline GBI-HW(PC) hőszivayúk reverzibilis körfolyamaal nem rendelkeznek,emia nyáron akív hűésre nem képesek. Az opciósan kialakíhaó passzív hűő üzemmód kis hőerhelésű épüleek nyári hűésére alkalmas sugárzó hűőfelüle /fal, mennyezefűés/ alkalmazásával. A használai melegvíz: A készülék desuperheaer 2 -rel szerel,így fűő és hűő üzemmódban- működés közben- folyamaosan képes magas hőmérsékleű( C ) használai melegvize előállíani. A Vaporline GBI(09;13;18;24;33;40;48) hőszivayúk alkalmazásának előnyei A leghaékonyabb,- szabadalmi minaolalommal véde -reverzibilis EVI körfolyama. Magas hőmérsékleű radiáoros rendszerek üzemeleésére is alkalmas, akár SPF=4 felei éréken. 3 Alacsony hőmérsékleű fűési rendszerekkel örénő alkalmazás eseén minden eddiginél magasabb SPF érékek.(spf=4,5-5) Szerkezei kialakíása leheővé eszi a magasabb elpárolgási hőmérsékleeknél (részerheléseknél) a COP érék növekedés kiaknázásá. A mikroprocesszoros hűőkör szabályozás - a magas COP érékek melle bizosíja a sabil kimenő eljesímény, s így a legmagasabb SPF(SCOP) érékeke. 1.ábra A Vaporline GBI(09-48)-HW hőszivayúk alajszondák, ószondák, vagy alajkollekorok segíségével hő vonnak el a alajból. 2 A kompresszor uán beépíe elsődleges hőcserélő,amely a úlhevíési aromány hőjé használja használai melegvíz ermelésre. 3 A SPF(SCOP)éréke a szondák megfelelő méreezése,a ervezeől elérő évi fuási óraszám,valamin a belső hőleadó rendszerrel való összhang lényegesen befolyásolja. 3

4 Gyáró: Geowa Kf Budapes, Kén u. 6. Időjárás függvényében vezérel digiális szabályzó berendezése bizosíja a leghaékonyabb üzeme,valamin a monioring és védelmi funkcióka. Kifejezeen halk üzemmód a öbbszörös rezgéscsillapíásnak,a szoríózáras ajórögzíéseknek és a kompresszor hangszigeelő burkolaának köszönheően. A hőszivayúk leírása,jellemzői A Vaporline GBI(09-48)-HW hőszivayú család olyan geoermikus - ehá kimondoan alajhő hasznosíásra szán reverzibilis hőszivayúk,amelyek versenyképes ár/érék arány melle az eddigieknél lényegesen jobb COP érékkel, és magasabb előremenő fűési hőmérsékleel képesek a fűési/hmv felada megoldására! A hőszivayúk R407C hűőközeggel, és Copeland EVI (enhanced vapor injec) gőzbefecskendezéses kompresszorokkal szerelek. A kimenőnő maximális fűővíz hőmérsékle. A maximális 63 0 C-os kimenő fűővíz hőmérsékle alkalmassá eszi a hőszivayúka radiáoros rendszerek működeésére,mivel a magas kondenzációs hőmérséklehez kimagaslóan jó pillananyi COP érék ársul. 3. a kapcsolódó folyadék-víz csővezeékek kilépése a szerelőkereről flexibilis csövekkel örénik. 4. a burkola és szerelőkere közö ovábbi hangszigeelés van elhelyezve (opciós) A szabályozás. A hőszivayú szabályozása a öbb éves gyakorlai alkalmazási és ervezési apaszalaok alapján le kidolgozva. Az alkalmazo szabályzó mikroprocesszoros CAREL PCO 3 szabályzó,amely a szabályzási és védelmi feladaokon kívül számos működési paraméer, hibaüzeneek kijelzésére, elárolására, valamin a készülékek ávolsági elérésére(opció) alkalmas. A hőszivayú külső hőmérsékle érzékelői ( 3db) a hőszivayú hálapjára szerel gyorscsalakozón kereszül kapcsolódnak a PCO 3 szabályzóhoz. (1.kép) A készülékkel szállío előszerel,csalakozóval elláo érzékelők beszerelése így a készülék megbonása és különösebb szakudás nélkül megörénhe. A hőszivayúk zajszinje. A gyáró célja a gépek hangelnyelésének mind jobb megoldása, (1m-en ávolságnál 50 db). Ennek érdekében a zaj/rezgéscsillapíás 4 fokozaú 1.fokoza: kompresszor közvelen rezgéscsillapíása gumibakokkal, valamin gyári zajszigeelő burkolaal. 2.ábra Érzékelő csalakozó 2.a készülék rezgéscsillapíó alapkerere szerel, amely a burkolaól gumirugókkal elválaszo. 4

5 Gyáró: Geowa Kf Budapes, Kén u ábra csalakozó aljza Az EEV szelepek alkalmazása A hőszivayúk ervezésénél a cél a COP érék maximalizálása. E cél elérésére az opimálisra erveze kondenzáorok elpárologaók és receiver melle a modulál elekronikus expanziós szelep rendszerbe inegrálása is megörén. Az EEV szelep (3.ábra) alkalmazása önmagában 10-30%-al növeli az elérheő SPF (szezonális eljesímény fakor) éréke. 5.ábra A TEV és EEV szelepek összehasonlíása Forrás: Carel A készülékek belső arókereei és külső burkolaai acéllemezből (újrafelhasználhaó) készülnek,szinereze feséssel. A 4 oldalon leveheő burkolaoka szoríózár rögzíi, amelyek így rezgés és zajmenesen kapcsolódnak az alapkerehez. 4.ábra CAREL EEV szelep A működése a 4.ábra alapján köveheő nyomon, összehasonlíva a ermoszaikus expanziós szelepekkel (TEV). Ebből láhaó, hogy az EEV szelepek sabilan és min.3 0 C éréken képesek arani a úlhevíés éréké. A úlhevíés a körfolyama szükséges rossz része. A sabilan leheő legkisebb éréken aro úlhevíés így 0,2.0,4-el javíja a hőszivayú SPF éréké. 6.ábra Szoríózár A szoríózár (6.ábra) működeése imbuszkulccsal leheséges,így az illeékelen hozzáférés, a baleseveszély csökkeni. A készülék homloklapján elhelyeze elekromos szekrénybe, a szerelőlapon elhelyeze elekromos szerelvényekhez, a bemenő és kimenő elekromos és érzékelő kábelek ömszelencéken kereszül csalakoznak. Így 5

6 megakadályozzák havaria eseén a vízsugár és pára bejuásá az elekromos szekrénybe. A hőszivayúk paraméerei Célunk a ervezői igények maximális kielégíése,a valóságos,megbízhaó és ponos hőechnikai paraméerek bizosíása. A készülékek minden egyes darabjá sajá szimulációs eszlaborunkban bevizsgáljuk, behangoljuk,s a kiado készülékek eljesímény paraméereinek elérése a gépípusra kiado áblázaól nem nagyobb,min ±5%. 4 Részlees eljesímény áblázao bocsáunk a ervezők rendelkezésére, amelyből az alkalmazhaósági arományok, s az alkalmazhaósági arományon belül az egyes hőfokszinekhez arozó hőmérsékle, eljesímény és COP érékek nyomon köveheők, s a speciális szondaervező programokhoz (pl.: CLGS, GLD ) felhasználhaók. A készülékek ponos paraméerei és az alkalmazo szondaesz, (Geohermal Response Tes) illeve geológiai áblázaok alapján a geoermikus hőszivayús rendszer méreezése leheséges. Ezzel egy kölséghaékony, magas SPF (seasonal power facor) érékű, nagy károsanyag (CO 2, CO, NO x ) kibocsájás, valamin üzemeleési kölség csökkenés lérehozó geoermikus hőszivayús hőközpon kiépíése válik leheővé. Gyáró: Geowa Kf Budapes, Kén u. 6. lekorokkal), a felszíni vizek ószonda 5 alkalmazásával. A VAPORLINE hőszivayúk üzembeállíása. A szállíás A raklapra helyeze,papírdobozba csomagol,pánol készülékeke egymásra helyezni nem szabad. Szállíás és elhelyezés közben gondoskodjunk róla,hogy a hőszivayúk os szögnél jobban egyik irányba se dőljenek meg! KICSOMAGOLÁS A Vaporline hőszivayúka raklapon, fóliázva és karondobozba csomagolva szállíjuk. Hoszszabb szállíási uakra leheőség van fa dobozba elhelyezni a készülékeke. Amikor a hőszivayú elér a rendeleési helyére, az ki kell csomagolni, és meg kell állapíani ére-e valamilyen károsodás a szállíás ala. Bármilyen láhaó károsodás jelezni kell a szállíóársaságnál és megfelelő káréríési kérelme azonnal be kell nyújani. A hőszivayúk elhelyezése A hőszivayú szilárd alapzara (beon), leheőleg külön helyiségben (hőközpon) fagymenes helyen kell elhelyezni,hogy a működési zajok ne legyenek zavaróak. A házban a folyadék-víz hőszivayú elhelyezésé a kövekezők kell, hogy meghaározzák: Az alkalmazhaó hőforrások A Vaporline GBI( ;24;33;40;48)- HW(PC)- ípusjelzésű hőszivayúk zár /föld.ó/szondás, illeve horizonális elrendezésű kollekoros rendszerekhez készül. Az alkalmazhaó hőforrás a alaj, (verikális szondarendszerrel,valamin horizonális kol- A hőszivayú, a fűési rendszer oszóihoz és a HMV arályhoz lehessen csalakozani a berendezés kimenő eljesímény oldalán,a leheő legrövidebb csőszakasszal. Legyen elegendő hely a hőközponban a hőszivayú, a puffer, a használai 4 A eljesímény adaok csak rendszeres(évenkéni) szerviz felülvizsgála, valamin vízoldali és elekromos paraméerek meglée eseén bizosíoak. 5 A óba,folyóba süllyesze zár csőköeges szondarendszer, C-ig fagyállósío szonda folyadékkal. 6

7 Gyáró: Geowa Kf Budapes, Kén u. 6. melegvíz arály és a hozzá arozó szivayúk sb. számára. A Könnyű hozzáférés bizosíva legyen a vízelláó és nyomó vezeékekhez és cirkulációs szivayúkhoz. Amennyiben leheséges a hőszivayú négy fő szervíz ajajának akadálymenesnek kell maradnia (0,5m), hogy így a szervizelés és az álalános karbanarás minimális nehézséggel lehessen elvégezni. A hőszivayú gumialpakon áll, s emia aláée alkalmazni nem szükséges. Az elpárologaó(föld )oldal: Az elpárologaó oldalon a zár szondás rendszer sabil működéséhez min.: -8 0 C.ig fagyállósíani kell folyadéko. A nyomásvédelmek gyári beállíása is erre az érékre örénik. ( 0 0 C bemenő/-4 0 C kimenő folyadék hőmérsékle.) Figyelem! A fagyálló folyadék a fagyásponhoz közelíve gélesedik, sűrűsödik,csökken a szivayú álal szállío ömegáram, ami lefelé olja az elpárolgási hőmérséklee. Ez a folyama gyorsan a keringés leállásához veze, s a hőszivayú alacsony oldali nyomásra, vagy keringésre leil. Hogy ez ne örénjen meg min C-al meg kell növelni a fagyállósági szine. Példa: Amennyiben -4 0 C-ig lehűjük a feljövő alajvize, akkor opimálisan -8 0 C-ig kell fagyállósíani a szondákban keringő folyadéko! 7.ábra Hőszivayúk elrendezése Több hőszivayú együes alkalmazása és szűk hely eseében ké készülék egymás fele csak arószerkezeel helyezheő el. A folyadék/víz ömegáram szükségle A hőszivayúk sabil és jó COP érékű működéséhez mind az elpárologaó (föld),mind pedig a kondenzáor (fűési) oldalon a gyáró álal előír folyadék/víz ömegáram arása szükséges. 10%-on belül. A beüzemeléskor a ömegáramo ellenőrizni szükséges! - Amennyiben a gyári kalibrációól elérően alacsonyabb erveze hőfokszinen kívánják a készüléke üzemeleni, akkor a megrendelésnél, illeve a garanciális beüzemelésnél ez a szerviz felé jelezni kell! 6 Kihasználva a gőzbefecskendezés kedvezőbb COP érékei alacsony elpárolgási hőfokszineken, az álalában erveze üzem közbeni legalacsonyabb alajhőmérséklee (+2 0 C,+4 0 C) le lehe engedni (0 0 C,-3 0 C) közöi érékre. Így egy kölséghaékony rendszer kiépíése válik leheővé, mivel jelenősen csökken a szükséges szondahossz. Példa7 6 A leheséges legalacsonyabb beállíhaó bemenő /kimenő folyadékhőmérsékle (-3 0 C / -7 0 C). Ehhez az érékhez C-ig kell fagyállósíani a szonda folyadéká! 7 Az elemzés az IGSHPA CLGS szofverével készül. 7

8 Magyarországi (Alföldi) kedvező alajviszonyok és Bp.i. álagos külső hőmérséklei viszonyok közö egy 26 kw-os csúcseljesímény igényű hőszivayús rendszerhez, min 4 0 C-ra erveze legalacsonyabb feljövő (ELT) folyadék hőmérsékle és alacsony hőmérsékleű scroll kompresszorral szerel hőszivayú eseén szükséges: Gyáró: Geowa Kf Budapes, Kén u. 6. szükségle Vaporline GBI(09-48)-HW hőszivayúkhoz Modell l/s 1 GBI-09 0,44 2 GBI-13 0,65 3 GBI-18 0,96-4db 100m mélységű 32mm kécsöves szonda A Vaporline hőszivayús rendszerhez-az előbbinél magasabb vagy ugyanolyan SPF érék eléréséhez: - Min 0 0 C-ra erveze legalacsonyabb feljövő (ELT) folyadék hőmérsékle eseén szükséges: -3db 90m mélységű kécsöves szonda -Min -2,8 0 C-ra erveze legalacsonyabb feljövő (ELT) folyadék hőmérsékle eseén szükséges: -2db 100m mélységű kécsöves szonda! 8 A feni példából láhaó, hogy ezzel a készülékcsaláddal, valamin az ajánlo ervezési meódussal, ponos szondaervezéssel a szondakölség a szokásos érékhez képes akár felére csökkenheő, közel azonos SPF érékek eseén. A földoldali cirkulációs szivayú kiválaszása A föld oldali szivayú kiválaszásánál a ervezőnek a kiválaszo hűőközeg (propilénglykol) viszkoziás növekedésé figyelembe kell venni,amely szivayúzási eljesímény igény növekedéssel jár. 4 GBI-24 1,3 5 GBI-33 1,7 6 GBI-40 2,1 7 GBI-48 2,5 1.ábláza Az elpárologaó folyadékoldali ellenállása. 9 Típus 10 Hősziv. /cirk.sziv./ GBI-09 Grundfos CR 1-3 GBI-13 Grundfos CR 3-3 GBI-18 Grundfos CR 3-3 GBI-24 Grundfos CR 5-3 GBI-33 Grundfos CR 5-4 GBI-40 Grundfos CR 10-2 GBI-48 Grundfos CR ábláza 9 Propylene Glycol - víz (23/0 %) Elp.ell. m.v.o. 0,45 0,67 0,77 0,87 0,99 0,93 0,58 8 Figyelem! A példában erveze szondahossz az ado helyszínnek és az elvár SPF éréknek megfelelő szondahossz méreezés nem helyeesíi! 10 Ajánlo szivayú ípus, zárszondás alkalmazás eseén. A szondakör ponos ellenállásá (m.v.o) számíani szükséges. 8

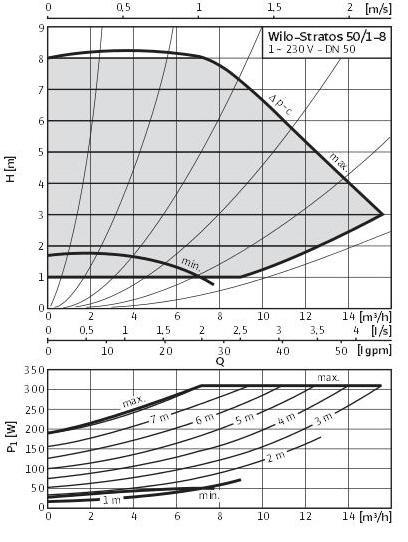

9 A javasol cirkulációs szivayú ípus: Grundfos CR Wilo IL,MVI A kondenzáor(fűés)oldal ömegáram szükséglee. A kondenzáor oldalon a ömegáram szükségle ugyanakkora a Vaporline (09-48)-HW hőszivayúknál, min a föld oldalon. I azonban fagyálló nélküli víz kering a rendszerben. Ajánlo ípus: ECM mooros Wilo Sraos cirkulációs szivayúk. Gyáró: Geowa Kf Budapes, Kén u ábra. Wilo sraos jellegörbe /GBI24-48/ A kondenzáor folyadék oldali ellenállása. Kond. ellenál-lás. m.v.o GBI-09 -HW 0,37 GBI-13-HW 0,57 GBI-18-HW 0,57 8.ábra. Wilo sraos jellegörbe /GBI09-18/ GBI-24-HW 0,66 GBI-33-HW 0,55 GBI-40-HW 0,57 GBI-48-HW 0,39 3.ábláza A Vaporline hőszivayúk beüzemelése elő a szerelőknek,illeve a szervíznek,mindenképp ellenőrizni kell a föld oldali, valamin a fűés oldali ömegáramoka A ömegáramok jelenősebb csökkenése (20-50%) a hőszivayú alacsony oldali 9

10 Erre az egyik leheőség az, hogy a csővezeékbe kiszerelheő ulrahangos, vagy mechanikus áramlásmérőke, illeve hőfogyaszás mérőke épíünk be. 12 Gyáró: Geowa Kf Budapes, Kén u. 6. A Vaporline hőszivayúk fűési és hűési üzemmódban örénő működéséhez a fűési rendszer és a hőszivayú közé beépíe pufferarályra van szükség. A kiszerelés uán a fogyaszásmérő helyé egy hollandi anyás passzdarabbal helyeesíhejük. 9.ábra MOM SHARKY beépíheő ulrahangos hőfogyaszásmérő (hp:// 1 A másik ellenőrzési mód az ulrahangos mérőműszer alkalmazása ábra SIEMENS 1010E ípusú hordozhaó, feladara orienál hőenergia-mérő műszercsalád, a HVAC iparágban való alkalmazás céljára (hp:// A Vaporline hőszivayús rendszer szerelése A pufferarály nagysága olyan legyen, hogy a részerhelésnél minimum 4 min.-ra elegendő hőenergiá legyen képes árolni. Így megakadályozhaó, hogy a kompresszorok óránkéni indíási száma 6-8-nál öbb legyen, amely a meghajómoor idő elői meghibásodásához vezehe. 14 A fűési puffer arály kapcsolási sémájából kövekezően a fűési előremenő fűővíz hőmérséklee kis hiszerézissel megegyezik a hőszivayú kondenzáorán kilépő vízhőmérsékleel. 15 Fűési oldal ervezése,szerelése A puffer arály és hőszivayú összekapcsolása a Vaporline ervezési segédle 14.-dik ábrája alapján örénhe. A puffer arály hőmérsékle érzékelőjé a arály felső harmadában a hőszivayú bemenő vezeéke ala célszerű elhelyezni. A hőszivayú uán minden vezeékbe eljes áömlésű golyóscsapo, vagy olózára kell beszerelni a készülék szerelheősége mia. (garanciális feléel) 16 Figyelem! A hőszivayú indíásakor,illeve működésekor ezeknek mindig nyiva kell lenniük! 17 A csővezeék ervezésénél és a kiépíé- nyomásérzékelőjének leilásához vezehe. 12 Beüzemelés uán egy passzdarabbal helyeesíjük a mérőeszköz. Viszonylag olcsó mérőeszköz,öbb szerelési igény. 13 Igen drága műszer. Gyors, szerelés nélküli eszelésre alkalmas. 14 A fűővíz előremenő hőmérsékle szabályozás leheővé eszi a pufferarályok éfogaának csökkenésé a Vaporline hőszivayúknál.! Minden 10 kw fű eljesíményhez minimum 80 li. pufferarály szükséges! 15 Minimális a arályban jelenkező keveredés miai fűővíz hőmérsékle válozás (±1,5 0 C) 4 Az álalános Vaporline ervezési segédle 14.ábra 17 Amennyiben az elzárószerelvények zárva maradnak, a 10

11 sénél a légeleníheőségről gondoskodni kell, auomaa légeleníő szelepek megfelelő helyre örénő beépíésével. Gyáró: Geowa Kf Budapes, Kén u. 6. segédle 13.ábra 3.) amely a folyadékból keringés közben kiváló oxigén kiválaszja, s így az üzemzavar elkerülheő. A kiépíe csővezeéke zár cellás hőszigeelővel célszerű szigeelni a páralecsapódás elkerülése vége. A csőhálóza készülhe réz,műanyag, vagy alubeées csövekből. Az ámérőke a rendszer ervezőjének kell meghaározni a beépíe, illeve erveze cirkulációs szivayúk jelleggörbéinek,valamin a (2.,3.ábláza) adaainak figyelembevéelével. A földoldal ervezése,szerelése A földoldalra a hőszivayú elő és uán T idomo, s egy 1 os külső menees golyóscsapo kell beervezni, a szondák légeleníő berendezéssel (lásd.:11.ábra) örénő légeleníésére 18 A használai melegvíz (HMV) készíése A használai melegvíz előállíása a (W) jelzéssel elláo Vaporline hőszivayúknál közvelenül a kompresszor uán beépíe koaxiális elsődleges hőcserélőn (desuperheaer) kereszül örénik.. amely a körfolyama összes fűési eljesíményének minegy 10-12%-a. A desuperheaer 19 a hűőkörfolyama úlhevíési hőjé használja HMV ermelésre. A reverzibilis (fűő/akív hűő) körfolyamaoknál egyik előnye,hogy hűési üzemmódban ingyen ermeli a HMV-,s így javíja a hűés EER (COP) éréké! 12.Desuperheaer 11.ábra Légeleníő kocsi A földoldal vezeékébe ajánlaos SPIROVENT áramlás közbeni légeleníő ervezni, (lásd.:álalános Vaporline ervezési hőszivayúban lévő águló víz a kondenzáor és a cirkulációs szivayú önkreehei! A beüzemelés uán a golyóscsapok karjai le kell szerelni a vélelen elzárás megakadályozása vége! A másik előnye, hogy a mindenkori fűési előremenő vízhőmérséklenél magasabb HMV hőmérséklee hoz lére, s így magas COP érékű HMV ermelés bizosí. Háránya, hogy a fűésen kívüli időszakban, alernaív megoldással (napkollekor,elekromos beé) kell gondoskodni a HMV előállíásról ábra( 10-11?) 19 Lásd 13.ábra 5.p 11

12 A hőszivayú a melegvize a fűő üzemmódban egy használai melegvíz arályba ermeli. A HMV cirkulációs szivayú a hőszivayúba van beépíve. Működeéséről a CAREL szabályzó a HMV arályban elhelyeze hőmérsékleérzékelőn kereszül gondoskodik. A HMV hőmérsékleé a felhasználó állíhaja be a Carel szabályzó egységben. Célszerű nem úl magas C hőmérséklee beállíani a kiegészíő elekromos beé bekapcsolásának minimalizálására, illeve kizárására. A arály vízhőmérsékleének időszakonkén 60 0 C fölé emeléséről 20 szinén gondoskodik a CAREL auomaika. A beépíe HMV szivayú A HMV ajánlo csőelrendezési rajzá az álalános Vaporline ervezési segédle 15.ábráján láhajuk. A arály és hőszivayú összeköésére alkalmazo cső kereszmesze megervezéséhez a 4.ábláza ad ervezési segísége (ömegáram, ervezési ellenállás) Az alkalmazo HMV arálymére megválaszásánál fő szempon, hogy a arályméree a napi álagos melegvíz igényekhez kell igazíani. 21 Gyáró: Geowa Kf Budapes, Kén u. 6. Cirk. szivayú GBI-09 Grundfos UP B80 GBI-13 UP B80 GBI-18 UP 20-15N 150 GBI-24 UPS 20-15N 150 GBI-33 UP 20-30NK 150 GBI-40 UP 20-30NK 150 GBI-48 UP20-45N 150 max. m.v.o. Desuper -heaer ellenáll. m.v.o Terv. ellenál max.: m.v.o. m 3 /h 1,0 0,34 0,66 0,26 1,0 0,305 0,695 0,25 5 1,22 0,2 1,02 0,3 1,22 0,55 0,67 0,51 2,54 1,275 1,265 0,8 2,54 0,55 1,99 0,7 4,01 2,4 1,37 1,12 4.ábláza Az Elekromos szabályzó és monioring rendszer. Az elekromos rendszer felépíése. A beköési ponok (GBI09-GBI96) 20 A legionella bakériumok elszaporodásának megakadályozására az auomaika 7 naponkén programozhaó időponban 60 0 C hőmérsékle fölé fűi a HMV hőmérsékleé. 21 A HMV arály méree maximum akkora legyen, hogy a melegvíz napona legalább 1-szer elfogyjon!-a szükséges eljesímény igény minimalizálása mia célszerű a arályméree maximumra ervezni./ li/ A ápvezeék (3 fázis+n+pe) A fázisok beköése az X1.1; X1.2; X1.3 jelű ponokba. A védelme (zöld/sárga vezeék) a PE jelű sínbe,a nulla (kék) vezeéke az N jelű sínbe kell köni. (lásd:26.ábra) Ha a készülék indíásakor a fázisfigyelő zölden világí akkor a fázis sorrend helyes. Amennyiben azonban sárgán világí akkor ké fázis (eszőleges) meg kell fordíani. A föld oldali cirkulációs szivayú beköése (3 fázis+pe) 12

13 A szivayú beköése az X2.4; X2.5; X2.6 jelű ponokba. A védelme (zöld/sárga vezeék) a PE sínbe kell beköni. Beköés uán a szivayú forgásirányá le kell ellenőrizni, és amennyiben a forgásirány nem megfelelő,akkor ké fázis fel kell cserélni. A pufferarály elekromos fűőbeé beköése.(3 fázis+n+pe) A fűőbeé beköése az X2.9; X2.10; X2.11 jelű ponokba. A védelme (zöld/sárga vezeék) a PE jelű sínbe,a nulla (kék) vezeéke az N jelű sínbe kell köni. (lásd:26.ábra) A HMV arály elekromos fűőbeé beköése.(3 fázis+n+pe) A fűőbeé beköése az X2.12; X2.13; X2.14 jelű ponokba. A védelme (zöld/sárga vezeék) a PE jelű sínbe,a nulla (kék) vezeéke az N jelű sínbe kell köni. (lásd:26.ábra) A ávolsági hibakijelző beköése (poenciál függelen konak) 22 A kijelző beköése az X4.5; X4.6 jelű ponokba. A manuális üzemmód. 23 A készülék manuális üzemmódba örénő ákapcsolása az elekromos dobozban elhelyeze K jelű billenőkapcsoló 1-jelű helyzebe kapcsolásával örénhe. Az ákapcsolással a PCO 3 szabályzó szabályzása megszűnik, s ekkor csak a beépíe mechanikus alacsony illeve magas oldali presszoszáok, valamin az áramlás kapcsolók állíhaják meg a készüléke. Amennyiben a 22 Üzem közbeni hiba ávolsági (szoba,vezérlő közpon,) hang, fény, sb kijelzésére szolgáló konak.(nyi/zár) Gyáró: Geowa Kf Budapes, Kén u. 6. kimenő vízhőmérsékle a presszoszáon beállío max.éréke meghaladja,akkor a készülék magas oldali nyomáson leil. Újraindíani csak mechanikusan a presszoszá visszakapcsolásával leheséges. A szabályzó meghibásodás eseén ámeneileg leheőség van a készülék működeésére egy a digiális ermoszá beépíésével. A Carol PCO 3 szabályzó puffer hőmérsékle érzékelőjének helyébe a digiális ermoszá érzékelőjé kell behelyezni és a ermoszáo pedig az elekromos panelre be kell köni. Digiális ermoszá beköése: A ermoszáo az X3.3; (24VAC beáp) X3.4; (24VAC kapcsol szál) X3.5 (24VAC es) jelű ponokra kell beköni. 24 A beépíe védelmek. Alacsony oldali (elpárologaó oldal) nyomáskonrollok. Mini presszoszá: PCO 3 szabályzóba van beköve. A fix presszoszá kikapcsolási nyomása 1,7 bar visszakapcsolási nyomása 2,7bar. Alacsony oldali leilás (kompresszor leállíás) eseén a programban meghaározo és állíhaó leilási szám uán a készülék auomaikusan nem indul újra,- csak a szerviz indíhaja újra a készüléke. Csak auomaa üzemmódban működik. Manuális presszoszá: Auomaa és kézi üzemmódban egyarán működik. Az állíhaó presszoszá kikapcsolási nyomása 24 psi (1,65 bar). Alacsony oldali leilás eseén a visszakapcsolása csak manuálisan leheséges. 23 Tesz üzemmódban felügyele melle,. szabályzó meghibásodás eseén pedig csak a pufferarályba épíe digiális ermoszá készülékbe örénő beköésével alkalmazhaó! 24 24VAC digiális ermoszá alkalmazhaó! 13

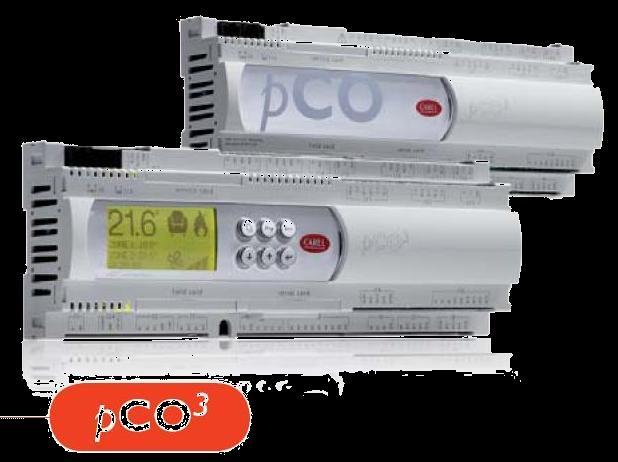

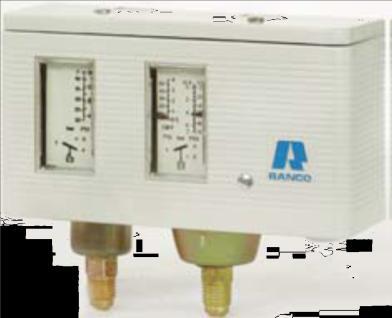

14 Magas oldali (kondenzáor oldal) nyomáskonrollok. Mini presszoszá: PCO 3 szabályzóba van beköve. A fix presszoszá kikapcsolási nyomása 28 bar viszszakapcsolási nyomása 21bar. Magas oldali leilás (kompresszor leállíás) eseén a programban meghaározo és állíhaó leilási szám uán a készülék auomaikusan nem indul újra,- csak a szerviz indíhaja újra a készüléke. Csak auomaa üzemmódban működik. Manuális presszoszá: Auomaa és kézi üzemmódban egyarán működik. Az állíhaó presszoszá kikapcsolási nyomása 420 psi (29 bar). Magas oldali leilás eseén a visszakapcsolása csak manuálisan leheséges. 13.ábra Ranco dual presszoszá Hőmérsékle konroll: Állíhaó mechanikus ermoszá a kompreszszor véghőmérsékle korláozására. Beállío kikapcsolási hőmérsékle C. Visszakapcsolási differencia 4 0 C. Auomaa és kézi üzemmódban egyarán működik. Folyadék-víz áramlás konrollok. A HACW hőszivayú ípusokba mind az elpárologaó,mind a kondenzáor folyadék-víz oldalára áramláskapcsolók vannak beépíve. Gyáró: Geowa Kf Budapes, Kén u. 6. Üzem közben mindig csak az elpárologaó oldali áramláskapcsoló jelé figyeli a PCO 3 szabályzó. Abban az eseben ha az elpárologaó folyadék áramlása valamilyen okból nem kielégíő illeve megszűnik,akkor az áramlás kapcsoló megállíja a készülék kompresszorá, s így megakadályozza az elpárologaó széfagyásá. Hűő üzemmódban a körfolyama megfordulásakor, a kondenzáor és elpárologaó felcserélődésekor szinén az elpárologaó elői áramlásérzékelő jelé veszi a szabályzó, s így a fagyásvédelem akív hűő üzemmódban is működik. Az elekromos bizosíékok és relék. (GBI készülékek eseében) Kismegszakíók. MV1-Kompreszzor hő és zárla védelem 25 MV2-Föld oldali szivayú hő és zárlavédelem FA3-Kondenzáor oldali szivayú zárla védelem. FA4-Hmv oldali cirkulációs szivayú zárla védelem. FA5-Puffer segédfűés zárla védelem FA6-Hmv fűőbeé zárla védelme FL1-FL2-400Vac/50HZ rafó (0,5A) FKÉZ- Kézi üzemmód védelme,24vac, (0,5A) FV- szabályzási áramkör védelme, 230Vac, (0,5A), (kompresszor, kúszivayú, segédfűések F10- Főköri és gőzköri mágnesszelepek. 230Vac,(0,5A) FPCO- PCO 3 szabályzó védelme.24vac.(1a) FDI- Szabályzó digiális bemeneek (GBI09-48 készülékek eseében),védelme. 24Vac(0,5A) FDO- Szabályzó digiális kimeneei.2vac(0,5a) FEV- EEV driver védelme.24vac(1a) 25 A gyárilag beállío amper érékeke áállíani ilos! 14

15 Sorkapocs relék. 26 SK1-(3-4) 27,kompresszor ;(6-5),EVD driver SK2-(3-4),föld oldali szivayú. SK3-(3-4),Kondenzáor oldali szivayú SK4-(3-4),Hmv oldali szivayú SK5-(3-4),Puffer segéd fűés SK6-(3-4),Hmv fűőbeé SK8-(3-4),Tilás,hiba(ávolsági kijelzés) SK10-(3-4), főköri és gőzköri mágnesszelep;(6-5), kompresszor vezérlés. Sz15-(13-14),kompresszor áramlás érzékelő Az elekromos bizosíékok és relék. (GBI24-48 készülékek eseében) Kismegszakíók. FA1-Kompresszor zárla védelem FA2-Föld oldali szivayú zárlavédelem FA3-Szekunder oldali szivayú zárlavédelme FA4-Hmv szivayú zárla védelme FA5-Puffer segédfűés zárla védelem FA6-Hmv segédfűés zárla védelem MV1-Kompresszor hővédelem MV2-Föld oldali szivayú hővédelem Az olvadóbizosíók és relék jelölése a GBI09-18 ípusokkal megegyező! A hőszivayú szabályzó és monioring rendszere. Az alkalmazo szabályzó ípusa: A rendszer alapjá a CAREL pco 3- mikroprocesszoros szabályzó adja. 26 Működés közben világí 27 Kéérinkezős sorkapocs relék beköési ponjai Gyáró: Geowa Kf Budapes, Kén u PCO szabályzók A szabályzóhoz EVDevo driver kapcsolódik a digiális bemeneen kereszül, amely az E x V modulációs elekronikus expanziós szelepe szabályozza. A berendezés feladaa: Téli időszakban fűési üzemmód szabályozása. Távolsági ill. hálózai elérés bizosíása (opció) HMV előállíása szabályozása és konrollja egész évben. Modulál elekronikus expanziós szelep konrollja A berendezés felépíése irányíásechnikai szemponból. GHP (fűő/hűő szivayú) mely a kövekező szabályozo részekből áll: Kompresszor Magas nyomású oldalon a HMV hőcserélője (desuper-heaer) és a kondenzáor Alacsony nyomású részen az elpárologaó A gőzkör mágnesszelepe Megjegyzés: A kondenzáor és elpárologaó a éli üzemmódra érődik, nyáron a szerepük felcserélődik, de a ovábbiakban ez az elnevezésekben nem érvényesíjük. 15

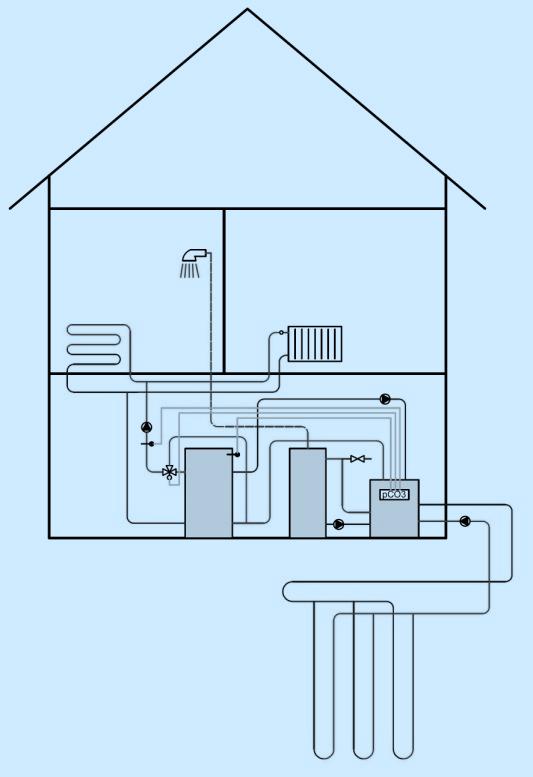

16 Gyáró: Geowa Kf Budapes, Kén u. 6. Elpárologaó primer oldali szivayúja, kúszivayú Kondenzáor szekunder oldali szivayyúja Puffer arály (hőszigeel) a fűő víz időleges árolására Elekromos kiegészíő segédfűés a puffer arályban HMV arály (hőszigeel) és szivayú HMV elekromos melegíője EVDevo álal vezérel expanziós szelep Érzékelők (részleesen a Bemenei jeleknél) 16

17 Gyáró: Geowa Kf Budapes, Kén u. 6. Az egykompresszoros készülékek /GBI09;13;18;24;33;40;48/ gyengeáramú /24V/ kapcsolási sémája 17

18 Gyáró: Geowa Kf Budapes, Kén u. 6. Az egykompresszoros készülékek /GBI09;13;18;24;33;40;48/ erősáramú (400V/50Hz) kapcsolási sémája. 18

19 Gyáró: Geowa Kf Budapes, Kén u. 6. Műszaki adaok- Vaporline GBI(09-18)-HW (egy kompresszoros kiviel) Vaporline GBI hőszivayúk (alajhő hasnosíáshoz) Teljesímények B0/W35 0 C =5K ( Fűési üzemmódban) GB-I09- HW GBI-13- HW GBI-18- HW Fűési eljesímény kw 8,6 12,4 17,7 Elpárologaási eljesímény kw 6,8 9,8 14,0 Elekromos eljesímény igény kw 1,9 2,7 3,9 HMV eljesímény (desuperheaer) kw 1,3 1,9 2,6 COP 4,5 4,6 4,5 Teljesímények B0/W63 0 C =5K ( Fűési üzemmódban) Fűési eljesímény kw 9,1 13,2 19,2 Elpárologaási eljesímény kw 5,7 8,2 12,0 Elekromos eljesímény igény kw 3,6 5,2 7,5 HMV eljesímény (desuperheaer) kw 1,2 2,0 2,8 COP 2,5 2,5 2,5 Teljesímények W7/B25 0 C =5K ( Akív hűési üzemmódban) Hűési eljesímény kw 8,9 13,1 18,6 Elekromos elj.igény kw 1,7 2,3 3,4 HMV elj.(desuperheaer) kw 1.5 2,7 3,0 COP (EER) 6,2 (5,2) 28 6,7 (5,7) 6,5 (5,5) 28 HMV elj.nélkül 19

20 Föld oldali paraméerek (Fűési üzemmód) Gyáró: Geowa Kf Budapes, Kén u. 6. szükségle li/min Max. belépő folyadék hőmérsékle Min. belépő folyadék hőmérsékle 0 C 23,0 23,0 22,5 0 C -3,0-3,0-3 Fűés oldali paraméerek (Fűési üzemmód) szükségle Max. fűési hőmérsékle 0 C Elekromos érékek Néleges feszülség: 400V/50Hz 4 Max.üzemi áramfelvéel A/fázis 6,0 10,0 14,0 Indíási áramfelvéel A A hőszivayú rendszer max.üzemi áramfelvéele (hősziv.+kiseg.elekromos beéek+cirk.szivayúk+szabályzás) A A szabályzó névleges ápfeszülsége V Védeség IP43 IP43 IP43 Hűő körfolyama adaai Hűőközeg Tölemennyiség kg 4,0 4,5 5,5 Kompresszor Méreek eljes magasság mm Teljes szélesség mm Teljes mélység mm Csalakozások mm Földoldal mm

21 Gyáró: Geowa Kf Budapes, Kén u. 6. Fűési oldal mm HMV mm 15*1 15*1 15*1 Tömeg kg Zajszin dba Műszaki adaok- Vaporline GBI(24-48)-HW (egy kompresszoros kiviel) Vaporline GBI hőszivayúk (alajhő hasnosíáshoz) Teljesímények B0/W35 0 C =5K ( Fűési üzemmódban) GBI-24- HW GBI-33-HW GBI-40-HW GBI-48-HW Fűési eljesímény kw 23,3 32,7 40,3 47,6 Elpárologaási eljesímény kw 17,4 23,9 29,8 37,4 Elekromos eljesímény igény kw 5,1 7,0 8,8 10,1 HMV eljesímény (desuperheaer) kw 3,5 5,0 6,0 7,1 COP 4,6 4,7 4,6 4,7 Teljesímények B0/W63 0 C =5K ( Fűési üzemmódban) Fűési eljesímény kw 23,0 32,4 40,5 49,0 Elpárologaási eljesímény kw 14,3 20,5 25,6 30,8 Elekromos eljesímény igény kw 9,2 12,6 15,7 19,1 HMV eljesímény (desuperheaer) kw 3,6 4,9 6,2 7,2 COP 2,5 2,6 2,6 2,6 Teljesímények W7/B25 0 C =5K ( Akív hűési üzemmódban) Hűési eljesímény kw

22 Gyáró: Geowa Kf Budapes, Kén u. 6. Elekromos elj.igény kw HMV elj.(desuperheaer) kw COP (EER) Föld oldali paraméerek (Fűési üzemmód) szükségle li/min Max. belépő folyadék hőmérsékle Min. belépő folyadék hőmérsékle 0 C 23,0 25,0 24,0 24,0 0 C Fűés oldali paraméerek (Fűési üzemmód) szükségle Max. fűési hőmérsékle 0 C Elekromos érékek Néleges feszülség: 400V/50Hz 4 Max.üzemi áramfelvéel A/fázis 18,3 23,2 26,7 32 Indíási áramfelvéel A A max.üzemi hőszivayú kör névleges áramfelvéele (hősziv.+kiseg.elekromos beéek+cirk.szivayúk+szabályzás) A A szabályzó névleges ápfeszülsége V Védeség IP43 IP43 IP43 IP43 Hűő körfolyama adaai Hűőközeg R407C Tölemennyiség kg 8,0 10,0 12,0 15,0 Kompresszor Copeland EVI scroll Méreek eljes magasság mm Teljes szélesség mm

23 Gyáró: Geowa Kf Budapes, Kén u. 6. Teljes mélység mm Csalakozások mm Földoldal mm Fűési oldal mm HMV mm 18*1 18*1 18*1 18*1 Tömeg kg Zajszin dba

24 A hőszivayúk eljesímény áblázaai- Vaporline GBI(09-48)-HW hőszivayú család Az alábbi eljesímény áblázaok ponos,megbízhaó és részlees információ közölnek a készülékek hőfokszinenkéni paraméereiről,amelyek így alkalmasak a ervezési feladaok elláására. A áblázaok aralmazzák a hőszivayú ípus alkalmazhaó hőfokhaárai mind fűési mind pedig akív hűési üzemmódban. 29 A gyáro berendezések az ISO minősíésnek megfelelően gyári eszlaborban ellenőrzésre és beállíásra kerülnek. A Vaporline készülékek COP éréke, kimenő eljesíménye. SPF éréke a szerkezei kialakíásnak,az alkalmazo szabályzásnak köszönheően különösen magas és sabil! 30 A készülékek alkalmasak arra,hogy a pályázai kiírások magasra emel SPF érék köveelményeinek megfeleljenek! A ábláza adaai a beépíe kondenzáor oldali szivayú eljesímény igénye nélkül érendők! A eljesímény ábláza jelöléseinek magyarázaa: Gyáró: Geowa Kf Budapes, Kén u. 6. Párolg.Hőm. : LLT Elpárolg.elj. Az elpárologaóba érkező hűőközeg hőmérséklee A folyadék ömegárama a alajkörben A alajba menő folyadék hőmérsékle A folyadék hőfokkülönb sége A alajból kive hőeljesímény A készülék adaai Elekr.elj.igény: A kompresszor elekromos eljesímény igénye Amp. A kompresszor áramfelvéele Fűési elj. A kimenő fűési eljesí - mény kw COP A pillananyi COP érék az ado hőfokszinen. Fűés oldali adaok EWT Fűési visszaérő víz hő - mérséklee A folyadék ömegárama a fűési körben LWT Fűési előremenő víz hőmérséklee A fűővíz hőfok különbsége Kond.hőm. A Kondenzáor hűőközeg oldali hőmérséklee Föld oldali adaok ELT A alajból feljövő folyadék hőmérsékle 29 A hőfokhaárok mind fűési,mind hűési üzemmódban bearandók! A hőfokhaárok úllépése a készülék magas,illeve alacsony oldali leilásá eredményezhei. 30 A kiemelkedően magas COP éréke a magas haásfokú reverzibilis EVI körfolyama és scroll kompreszszor,csúcsra méreeze elpárologaó és kondenzáor,receiver, 3 0 C-ra csökkene sabil úlhevíés az EXV szeleppel,ponosan méreeze csőrendszer sb bizosíja. Az SPF érék magas szinjéhez szükséges az,hogy a készülékek viszonylag széles elpárolgási arományban minimális veszeséggel működjenek és a kimenő eljesíményük állandó legyen. Ez a köveelmény bizosíja a beépíe receiver és EXV szelep. 24

25 Gyáró: Geowa Kf Budapes, Kén u. 6. GBI-09-HW hőszivayú fűési eljesímény áblázaok GBI-09-HW Fűési üzemmód (35 0 C fűési hőm.) ZH09-KVE kompresszorral Propilénglikol víz 23/0% ELT/ 0 C/ Föld oldali adaok Készülék adaai Fűés oldali adaok /l/m in/ LLT/ 0 C / / 0 C/ Elpárol g.telj. Elekr.el j Igény/k W/ Amp. /A/ Fűési elj./kw / COP EWT 14,1 26,4 7,8 6,3 10,8 2,0 4,0 12,7 6,3 28,1 26,4 35,0 6,9 13,6 26,4 7,7 5,9 10,2 2,0 4,0 12,0 6,0 28,5 26,4 35,0 6,5 11,4 26,4 5,8 5,6 9,6 2,0 4,0 11,5 5,7 28,8 26,4 35,0 6,2 10,0 26,4 4,7 5,3 9,0 2,0 4,0 10,9 5,4 29,1 26,4 35,0 5,9 7,7 26,4 2,8 4,9 8,4 2,0 4,0 10,4 5,1 29,3 26,4 35,0 5,7 5,3 26,4 0,7 4,6 7,9 2,0 4,0 9,8 4,9 29,7 26,4 35,0 5,3 3,1 26,4-1,2 4,3 7,4 2,0 4,0 9,3 4,7 29,9 26,4 35,0 5,1 1,0 26,4-3,1 4,1 7,0 2,0 4,0 8,8 4,5 30,2 26,4 35,0 4,8 0 26,4-3,9 3,9 6,7 1,9 4,0 8,6 4,5 30,3 26,4 35,0 4,7-3,0 26,4-6,6 3,6 6,1 2,0 4,0 7,9 4,1 30,7 26,4 35,0 4,3 LWT 25

26 Gyáró: Geowa Kf Budapes, Kén u. 6. GBI-09-HW Fűési üzemmód (50 0 C fűési hőm.) ZH09-KVE kompresszorral Propilénglikol víz 23/0% ELT/ 0 C/ Föld oldali adaok Készülék adaai Fűés oldali adaok Tömegára m LLT/ 0 C/ Elpár. Telj. kw/ Elek r.elj. Amp./ A/ Fűési elj. COP EWT Fűés vissza 16,1 26,4 10,4 5,7 9,9 2,9 5,1 12,7 4,4 43,1 26,4 50,0 6,9 14,0 26,4 8,6 5,4 9,4 2,9 5,0 12,1 4,2 43,4 26,4 50,0 6,6 11,8 26,4 6,7 5,1 8,8 2,9 5,0 11,6 4,0 43,7 26,4 50,0 6,3 10,0 26,4 5,2 4,8 8,3 2,9 5,0 11,1 3,9 44,0 26,4 50,0 6,0 7,4 26,4 2,9 4,5 7,8 2,8 5,0 10,5 3,7 44,3 26,4 50,0 5,7 5,2 26,4 1,0 4,2 7,3 2,8 4,9 10,0 3,6 44,6 26,4 50,0 5,4 3,0 26,4-1,0 4,0 6,9 2,8 4,9 9,5 3,4 44,8 26,4 (0,44) 50,0 5,2 (0,44) 0,0 26,4-3,7 3,7 6,3 2,8 4,9 8,9 3,2 45,2 26,4 50,0 4,8-1,2 26,4-4,7 3,5 6,0 2,7 4,8 8,6 3,2 45,3 26,4 50,0 4,7-3,4 26,4-6,7 3,3 5,6 2,7 4,8 8,2 3,0 45,5 26,4 50,0 4,5 LWT Fűés előre 26

27 Gyáró: Geowa Kf Budapes, Kén u. 6. GBI-09-HW Fűési üzemmód (63 0 C fűési hőm.) ZH09-KVE kompresszorral Propilénglikol víz 23/0% ELT Föld oldali adaok Készülék adaai Fűés oldali adaok LLT Elpárolg. Telj. Elekr. elj. Igény Amp. /A/ Fűési elj. COP EWT Fűés vissza LWT Fűés előre 15,9 26,4 10,6 5,3 8,9 3,9 6,0 12,6 3,3 53,1 26,4 63,0 6,9 13,7 26,4 8,7 5,0 8,4 3,8 6,0 12,1 3,2 53,5 26,4 63,0 6,5 11,4 26,4 6,7 4,7 7,9 3,8 5,9 11,6 3,0 53,7 26,4 63,0 6,3 10,0 26,4 5,5 4,5 7,6 3,6 5,9 11,2 3,0 53,9 26,4 63,0 6,1 7,1 26,4 2,9 4,2 7,0 3,7 5,8 10,1 2,8 54,5 26,4 63,0 5,5 5,0 26,4 1,0 4,0 6,6 3,7 5,8 10,1 2,7 54,6 26,4 63,0 5,4 2,8 26,4-0,9 3,7 6,2 3,7 5,8 9,7 2,6 54,8 26,4 63,0 5,2 0,6 26,4-2,9 3,5 5,8 3,6 5,7 9,2 2,5 55,0 26,4 63,0 5,0 0 26,4-3,4 3,4 5,7 3,6 5,7 9,1 2,5 55,1 26,4 63,0 4,9-1,5 26,4-4,8 3,3 5,4 3,6 5,7 8,8 2,5 55,2 26,4 63,0 4,8-3,6 26,4-6,7 3,1 5,1 3,4 5,6 8,5 2,4 55,4 26,4 63,0 4,6 27

28 Gyáró: Geowa Kf Budapes, Kén u. 6. GBI-13-HW hőszivayú fűési üzemmód eljesímény áblázaok GBI-13-HW Fűési üzemmód (35 0 C fűési hőm.) ZH13-KVE kompresszorral Propilénglikol víz 23/0% Föld oldali adaok Készülék adaai Fűés oldali adaok ELT LLT Elpárolg. Telj. Elekr.elj. Igény Amp. /A/ Fűési COP EWT Fűés Tö- Tö- LWT Fűés 16, ,5 6,2 15,8 2,8 5,6 18,5 6,5 28, ,0 6,8 14,5 39 8,7 5,8 14,9 2,8 5,6 17,6 6,2 28, ,0 6,5 12,2 39 6,7 5,5 14,0 2,8 5,6 16,7 5,9 28, ,0 6,1 10,0 39 4,8 5,2 13,2 2,8 5,5 15,8 5,6 29, ,0 5,8 7,8 39 2,9 4,9 12,4 2,8 5,5 15,0 5,3 29, ,0 5,5 5,6 39 1,0 4,6 11,6 2,8 5,5 14,3 5,1 29, ,0 5,3 3,4 39-0,8 4,3 10,9 2,8 5,5 13,5 4,8 30, ,0 5,0 1,2 39-2,8 4,0 10,2 2,8 5,5 12,8 4,6 30, ,0 4, ,8 3,8 9,7 2,7 5,5 12,4 4,6 30, ,0 4,6-1,0 39-4,8 3,8 9,5 2,8 5,5 12,1 4,4 30, ,0 4,5 5) -3,0 39-6,5 3,5 8,8 2,8 5,5 11,5 4,2 30, ,0 4,2 28

29 Gyáró: Geowa Kf Budapes, Kén u. 6. GBI-13-HW Fűési üzemmód (50 0 C fűési hőm.) ZH13-KVE kompresszorral Propilénglikol víz 23/0% Föld oldali adaok Készülék adaai Fűés oldali adaok ELT LLT Elpárol g. Telj. Elekr..elj. Igény Amp. /A/ Fűési elj. COP EWT Fűés vissza LWT Fűés előre 16, ,6 5,7 14,6 4,0 7,0 18,4 4,6 43, ,0 6,8 14,1 39 8,7 5,4 13,7 4,0 7,0 17,5 4,4 43, ,0 6,4 11,9 39 6,8 5,1 12,9 4,0 7,0 16,6 4,2 43, ,0 6,1 10,0 39 5,2 4,8 12,2 4,0 7,0 16,0 4,0 44, ,0 5,9 7,5 39 3,0 4,5 11,4 4,0 7,0 15,1 3,8 44, ,0 5,6 5,3 39 1,1 4,2 10,7 4,0 7,0 14,4 3,6 44, ,0 5,3 (0,65) 3,1 39-0,9 4,0 10,0 4,0 6,9 13,7 3,5 45, ,0 5,0 1,0 39-2,7 3,7 9,3 3,9 6,9 13,0 3,3 45, ,0 4, ,6 3,6 9,0 3,9 6,9 12,7 3,3 45, ,0 4,7-1,2 39-4,6 3,4 8,7 3,9 6,9 12,4 3,2 45, ,0 4,6-3,3 39-6,5 3, ,9 6,8 11,8 3,1 45, ,0 4,3 29

30 Gyáró: Geowa Kf Budapes, Kén u. 6. GBI-13-HW Fűési üzemmód (63 0 C fűési hőm.) ZH13-KVE kompresszorral Propilénglikol víz 23/0% ELT Föld oldali adaok Készülék adaai Fűés oldali adaok LLT Elpárol g Telj. Elekr.elj. Igény Amp. /A/ Fűési elj. COP EWT Fűés vissza LWT Fűés előre 15, ,7 5,1 13,1 5,5 9,0 18,3 3,3 56, ,0 6,7 13,6 39 8,8 4,8 12,3 5,5 9,0 17,5 3,2 56, ,0 6,4 11,4 39 6,8 4,6 11,6 5,4 9,0 16,7 3,1 56, ,0 6,1 10,0 39 5,6 4,4 11,1 5,4 8,9 16,2 3,0 57, ,0 5,9 7,1 39 3,1 4,0 10,2 5,4 8,9 15,3 2,9 57, ,0 5,6 4,9 39 1,1 3,8 9,6 5,3 8,8 14,6 2,7 57, ,0 5,4 2,7 39-0,8 3,5 8,9 5,3 8,8 14,0 2,6 57, ,0 5,1 0,7 39-2,6 3,3 8,4 5,3 8,7 13,4 2,5 58, ,0 4, ,2 3,2 8,2 5,2 8,7 13,2 2,5 58, ,0 4,8-1,5 39-4,6 3,1 7,8 5,2 8,7 12,8 2,4 58, ,0 4,7-3,6 39-6,5 2,9 7,3 5,2 8,6 12,2 2,4 58, ,0 4,5 30

31 Gyáró: Geowa Kf Budapes, Kén u. 6. GBI18-HACW hőszivayú fűési üzemmód eljesímény áblázaok GBI-18-HW Fűési üzemmód (35 0 C fűési hőm.) ZH18-KVE kompresszorral Propilénglikol víz 23/0% ELT / 0C/ Föld oldali adaok Készülék adaai Fűés oldali adaok LLT /0C/ / 0C/ Elpárolg. Telj. Elekr.elj. Igény/kW / Amp. /A/ Fűési elj. COP EWT Fűés vissza LWT Fűés előre 16,3 58,0 10,5 5,8 21,8 4,2 9,7 25,7 6,2 28,6 58,0 35,0 6,4 14,1 58,0 8,6 5,5 20,6 4,1 9,6 24,5 6,0 28,6 58,0 35,0 6,4 11,9 58,0 6,7 5,2 19,5 4,1 9,6 23,3 5,7 29,2 58,0 35,0 5,8 10,0 58,0 5,1 4,9 18,5 4,1 9,6 22,3 5,5 29,4 58,0 35,0 5,6 7,5 58,0 2,9 4,6 17,3 4,1 9,6 21,1 5,2 29,7 58,0 35,0 5,3 5,3 58,0 1,0 4,3 16,3 4,0 9,6 20,1 5,0 30,0 58,0 35,0 5,0 3,1 58,0-1,0 4,1 15,3 4,0 9,6 19,1 4,8 30,2 58,0 35,0 4,8 1,0 58,0-2,8 3,8 14,3 4,0 9,5 18,1 4,5 30,5 58,0 35,0 4,5 0 58,0-3,7 3,7 13,9 3,9 9,5 17,7 4,5 30,6 58,0 35,0 4,4-1,2 58,0-4,8 3,6 13,4 4,0 9,5 17,2 4,3 30,7 58,0 35,0 4,3-3,2 58,0-6,6 3,4 12,6 4,0 9,5 16,3 4,1 30,9 58,0 35,0 4,1 31

32 Gyáró: Geowa Kf Budapes, Kén u. 6. GBI-18-HW Fűési üzemmód (50 0 C fűési hőm.) ZH18-KVE kompresszorral Propilénglikol víz 23/0% ELT Föld oldali adaok Készülék adaai Fűés oldali adaok LLT Elpárolg. Telj. Elekr. elj. Igény/ kw/ Amp. /A/ Fűési elj. COP EWT Fűés vissza LWT Fűés előre 15,9 58,0 10,5 5,4 20,2 5,7 11,2 25,6 4,5 43.,6 58,0 50,0 6,4 13,7 58,0 8,6 5,1 19,1 5,7 11,2 24,4 4,3 43,9 58,0 50,0 6,1 11,6 58,0 6,8 4,8 18,0 5,7 11,2 23,3 4,1 44,2 58,0 50,0 5,8 10,0 58,0 5,4 4,6 17,2 5,6 11,1 22,5 4,0 44,4 58,0 50,0 5,6 7,2 58,0 3,0 4,2 15,9 5,6 11,1 21,2 3,8 41,7 58,0 50,0 5,3 5,0 58,0 1,0 4,0 15,0 5,6 11,1 20,2 3,6 45,0 58,0 50,0 5,0 2,9 58,0-0,8 3,7 14,0 5,6 11,1 19,3 3,5 45,2 58,0 50,0 4,8 0,8 58,0-2,7 3,5 13,1 5,5 11,0 18,4 3,3 45,4 58,0 50,0 4,6 0 58,0-3,4 3,4 12,8 5,5 11,0 18,1 3,3 45,5 58,0 50,0 4,5-1,4 58,0-4,7 3,3 12,3 5,5 11,0 17,5 3,2 45,6 58,0 50,0 4,4-3,5 58,0-6,6 3,1 11,4 5,5 10,9 16,6 3,0 45,9 58,0 50,0 4,1 32

33 Gyáró: Geowa Kf Budapes, Kén u. 6. GBI-18-HW Fűési üzemmód (63 0 C fűési hőm.) ZH18-KVE kompresszorral Propilénglikol víz 23/0% ELT Föld oldali adaok Készülék adaai Fűés oldali adaok LLT Elpárolg. Telj. Elekr.elj. Igény/ kw/ Amp. /A/ Fűési elj. COP EWT Fűés vissza LWT Fűés előre 15,6 58,0 10,6 5,0 18,9 7,9 13,9 26,4 3,3 56,4 58,0 63,0 6,6 13,5 58,0 8,8 4,7 17,8 7,9 13,8 25,3 3,2 56,7 58,0 63,0 6,3 11,3 58,0 6,8 4,5 16,8 7,8 13,8 24,2 3,1 57,0 58,0 63,0 6,0 10,0 58,0 5,7 4,3 16,1 7,8 13,7 23,5 3,0 57,2 58,0 63,0 5,8 7,0 58, ,0 14,9 7,7 13,6 22,2 2,9 57,5 58,0 63,0 5,5 4,8 58,0 1,1 3,7 13,9 7,7 13,6 21,2 2,8 57,7 58,0 63,0 5,3 2,6 58,0-0,9 3,5 13,1 7,6 13,5 20,3 2,7 58,0 58,0 63,0 5,0 0,5 58,0-2,8 3,3 12,2 7,6 13,4 19,4 2,6 58,2 58,0 63,0 4,8 0 58,0-3,2 3,2 12,0 7,5 13,4 19,2 2,5 58,2 58,0 63,0 4,8-1,6 58,0-4,7 3, ,5 13,3 18,5 2,5 58,4 58,0 63,0 4,6-3,7 58,0-6,6 2,9 10,6 7,4 13,2 17,7 2,4 58,6 58,0 63,0 4,4 33

34 Gyáró: Geowa Kf Budapes, Kén u. 6. ELT GBI24-HACW hőszivayú fűési/hűési üzemmód 31 GBI24-HACW Fűési üzemmód (35 0 C fűési hőm. ) ZH24-KVE kompresszorral Propilénglikol víz 23/0% Föld oldali adaok Készülék adaai Fűés oldali adaok LLT Elpárolg. Telj. Elekr.elj. Igény Amp. /A/ Fűési elj. / 0 C/ 16, ,0 5,4 27,6 5,4 11,9 32,9 6,1 28, ,0 6,1 COP EWT 14,1 78 9,0 5,1 26,0 5,4 11,8 31,3 5,8 29, ,0 5,8 11,9 78 7,1 4,8 24,5 5,3 11,8 29,8 5,6 29, ,0 5,5 10,0 78 5,4 4,6 23,3 5,3 11,8 28,5 5,4 29, ,0 5,2 7,5 78 3,2 4,3 21,7 5,3 11,8 27,9 5,3 30, ,0 4,9 5,4 78 1,4 4,0 20,4 5,3 11,8 26,5 5,0 30, ,0 4,7 3,2 78-0,6 3,8 19,1 5,2 11,7 25,2 4,8 30, ,0 4, ,5 3, 5 17,9 5,2 11,7 24,0 4,6 30, ,0 4, ,4 3,4 17,4 5,1 11,7 23,3 4,6 30, ,0 4,1-1,2 78-4,5 3,3 16,7 5,1 11,7 22,8 4,1 31, ,0 4,0 (1,3) -3,2 78-6,3 3,1 15,6 5,0 11,7 20,6 3,9 31, ,0 3,8 LWT 31 A ábláza adaai a föld oldali és a kondenzáor oldali szivayú eljesímény igénye nélkül érendők! 34

35 Gyáró: Geowa Kf Budapes, Kén u. 6. GBI24-HACW Fűési üzemmód (50 0 C fűési hőm.) ZH-24-KVE kompresszorral Propilénglikol víz 23/0% Föld oldali adaok Készülék adaai Fűés oldali adaok ELT LLT Elpárolg. Telj. Elekr.elj. Igény Amp. /A/ Fűési elj. COP EWT 16, ,0 5,0 25,4 7,6 14,1 32,6 4,3 44, ,0 6,0 13,7 78 9,0 4,7 24,0 7,5 14,0 31,1 4,7 44, ,0 5,7 11,6 78 7,2 4,4 22,6 7,5 14,0 29,7 4,0 44, ,0 5,5 10,0 78 5,8 4,2 21,6 7,4 13,9 28,7 3,9 44, ,0 5,3 7,2 78 3,3 3,9 20,0 7,4 13,9 27,0 3,7 45, ,0 5,0 5,1 78 1,4 3,7 18,8 7,3 13,8 25,8 3,5 45, ,0 4,7 3,0 78-0,5 3,5 17,7 7,3 13,7 24,5 3,4 45, ,0 4,5 (1,3) 0,0 78-3,2 3,2 16,1 7,2 13,6 22,9 3,2 45, ,0 4,2-1,3 78-4,4 3,1 15,5 7,1 13,6 22,2 3,1 46, ,0 4,0-3,5 78-6,4 2,9 14,4 7,1 13,5 21,1 3,0 46, ,0,3,9 LWT 35

36 Gyáró: Geowa Kf Budapes, Kén u. 6. GBI24-HACW Fűési üzemmód (60 0 C fűési hőm.) ZH24-KVE kompresszorral Propilénglikol víz 23/0% Föld oldali adaok Készülék adaai Fűés oldali adaok ELT LLT Elpárolg. Telj. Elekr.elj. Igény Amp. /A/ Fűési elj. COP EWT 15, ,0 4,6 23,4 9,3 16,2 32,2 3,5 54, ,0 5,9 13,4 78 9,1 4,3 22,1 9,3 16,1 30,9 3,3 54, ,0 5,7 LWT 11,3 78 7,2 4,1 20,8 9,2 16,0 29,6 3,2 54, ,0 5,4 10,0 78 6,1 3,9 20,1 9,2 16,0 28,7 3,2 54, ,0 5,3 7, ,6 18,5 9,0 15,8 27,1 3,0 55, ,0 5,0 4,8 78 1,4 3,4 17,4 9,0 15,7 25,9 2,9 55, ,0 4,8 2,7 78-0,5 3,2 16,3 8,9 15,6 24,7 2,7 55, ,0 4,5 0,5 78-2,5 3,0 15,3 8,8 15,5 23,6 2,7 55, ,0 4, ,0 3,0 14,3 9,2 16,0 23,0 2,5 58, ,0 4,3-1,6 78-4,4 2,8 14,3 8,7 15,4 22,5 2,6 55, ,0 4,1-3,6 78-6,3 2,7 13,4 8,5 15,2 21,5 2,5 56, ,0 3,9 36

37 Gyáró: Geowa Kf Budapes, Kén u. 6. GBI33-HACW hőszivayú fűési üzemmód GBI33-HACW Fűési üzemmód (35 0 C fűővíz.hőm, ) ZH33-KVE kompresszorral Propilénglikol víz 23/0% Föld oldali adaok Készülék adaai Fűés oldali adaok ELT LLT Elpárolg. Telj. Elekr.elj. Igény Amp. /A/ Fűési elj. / 0 C/ 17, ,2 5,8 38,5 7,4 14,4 45,5 6,1 28, ,0 6,4 COP EWT 14, ,4 5,4 36,3 7,4 14,4 43,3 5,9 28, ,0 6,1 12, ,5 5,1 34,2 7,4 14,4 41,3 5,6 29, ,0 5,8 10, ,2 4,8 31,9 7,4 14,4 39,9 5,4 29, ,0 5,5 8, ,6 4,6 30,4 7,3 14,3 38,3 5,2 29, ,0 5,2 6, ,8 4,3 28,5 7,3 14,3 37,5 5,1 30, ,0 5,0 4, ,1 4,1 26,8 7,2 14,2 35,7 5,0 30, ,0 4,7 1, ,1 3,8 25,1 7,1 14,2 33,9 4,8 30, ,0 4,5 0, ,6 3,6 23,9 7,0 14,1 32,7 4,7 30, ,0 4,3-2, ,8 3,3 22,0 7,0 14,0 30,7 4,4 31, ,0 4,0 LWT 37

38 ELT Gyáró: Geowa Kf Budapes, Kén u. 6. GBI33-HACW Fűési üzemmód (50 0 C fűővíz.hőm,) ZH33-KVE kompresszorral Propilénglikol víz 23/0% Föld oldali adaok Készülék adaai Fűés oldali adaok LLT Elpárolg. Telj. Elekr.elj. Igény Amp. /A/ Fűési elj. COP EWT LWT 16, ,3 5,3 35,4 10,4 18,1 45,2 4,4 43, ,0 6,3 14, ,4 5,0 33, ,0 43,2 4,3 43, ,0 6,1 12, ,6 4,7 31,6 10,2 17,9 41,2 4,1 44, ,0 5,8 10, ,5 4,5 29,7 10,1 17,8 39,3 3,9 44, ,0 5,5 7, ,7 4,2 28,0 10,0 17,7 37,5 3,7 44, ,0 5,3 5, ,8 4,0 26,3 9,9 17,6 35,7 3,6 45, ,0 5,0 3, ,1 3,7 24,7 9,8 17,4 34,0 3,5 45, ,0 4,8 (1,7) 1, ,1 3,5 23,2 9,7 17,3 32,4 3,3 45, ,0 4, ,3 3,3 22,1 9,6 17,2 31,3 3,3 45, ,0 4,4-0, ,0 3,3 21,7 9,6 17,1 30,8 3,2 45, ,0 4,3-2, ,9 3,1 20,3 9,4 17,0 29,3 3,1 45, ,0 4,1 38

39 ELT Gyáró: Geowa Kf Budapes, Kén u. 6. GBI33-HACW Fűési üzemmód (60 0 C fűővíz.hőm.) ZH33-KVE kompresszorral Propilénglikol víz 23/0% Föld oldali adaok Készülék adaai Fűés oldali adaok LLT Elpárolg. Telj. Elekr.elj. Igény Amp. /A/ Fűési elj. COP EWT LWT 16, ,3 5,3 33,4 12,8 21,4 45,5 3,6 53, ,0 6,4 14, ,4 4,7 31,5 12,7 21,2 43,5 3,4 53, ,0 6,1 12, ,5 4,5 29,7 12,6 21,1 41,6 3,3 54, ,0 5,9 10, ,8 4,2 28,1 12,4 20,9 39,9 3,2 54, , , ,6 4,0 26,4 12,3 20,7 38,0 3,1 54, ,0 5,3 5, ,7 3,7 24,8 12,1 20,5 36,3 3,0 54, ,0 5,1 3, ,2 3,5 23,3 12,0 20,3 34,7 2,9 55, ,0 4,9 1, ,1 3,3 21,9 11,8 20,1 33,1 2,8 55, ,0 4,9 0, ,2 3,2 20,5 12,6 21,1 32,4 2,6 58, ,0 4,5-0, ,0 3,1 20,5 11,7 19,9 31,5 2,7 55, ,0 4,4-3, ,9 2,9 19,2 11,5 19,6 30,0 2,6 55, ,0 4,2 39

40 Gyáró: Geowa Kf Budapes, Kén u. 6. GBI40-HACW hőszivayú fűési/hűési üzemmód GBI40-HACW Fűési üzemmód (35 0 C fűési. hőm, ) ZH40-KVE kompresszorral Propilénglikol víz 23/0% Föld oldali adaok Készülék adaai Fűés oldali adaok ELT LLT Elpárolg. Telj. Elekr.elj. Igény Amp. /A/ Fűési elj. COP EWT 17, ,4 6,0 49,5 9,8 17,3 58,8 6,0 28, ,0 6,7 15, ,4 5,7 46,6 9,7 17,2 55,8 5,8 28, ,0 6,4 12, ,6 5,3 43,9 9,6 17,0 53,0 5,5 29, ,0 6,0 10, ,7 5,0 41,2 9,5 16,9 50,2 5,3 29, ,0 5,7 10, ,1 4,9 40,3 9,4 16,8 49,3 5,2 29, ,0 5,6 8, ,8 4,7 38,7 9,3 16,7 47,6 5,1 29, ,0 5,4 6, ,9 4,4 36,2 9,2 16,6 45,0 4,9 29, ,0 5,1 4, ,0 4,1 33,9 9,1 16,5 42,6 4,7 30, ,0 4,8 1, ,0 3,9 31,7 8,9 16,4 41,3 4,6 30, ,0 4,6 LWT ,7 3,7 29,8 8,8 16,3 40,3 4, ,0 4,4-2, ,8 3,4 27,6 8,8 16,1 38,0 4,3 30, ,0 4,1 40

41 ELT Gyáró: Geowa Kf Budapes, Kén u. 6. GBI40-HACW Fűési üzemmód (50 0 C fűési hőm. ) ZH40-KVE kompresszorral Propilénglikol víz 23/0% Föld oldali adaok Készülék adaai Fűés oldali adaok LLT Elpárolg. Telj. Elekr.elj. Igény Amp. /A/ Fűési elj. COP EWT LWT 16, ,4 5,5 45,3 13,2 21,7 57,8 4,4 43, ,0 6,6 14, ,5 5,2 42,7 13,0 21,5 55,1 4,2 43, ,0 6,3 12, ,6 4,9 40,2 12,8 21,3 52,4 4,1 44, ,0 6,0 10, ,5 4,5 37,6 12,7 21,1 49,5 3,9 44, ,0 5,6 8, ,8 4,3 35,5 12,5 20,9 47,4 3,8 44, ,0 5,4 5, ,8 4,1 33,4 12,4 20,7 45,1 3,7 44, ,0 5,1 3, ,0 3,8 31,2 12,2 20,5 42,9 3,5 45, ,0 4,9 (2,1) 1, ,0 3,6 29,3 12,1 20,3 40,7 3,4 45, ,0 4, ,4 3,4 27,8 12,0 20,1 39,2 3,3 45, ,5-0, ,9 3,4 27,4 11,9 20,1 38,7 3,3 45, ,0 4,4-2, ,8 3,1 25,6 11,7 19,8 36,7 3,1 45, ,0 4,2 GBI40-HACW Fűési üzemmód (60 0 C fűési.hőm. ) ZH40-KVE kompresszorral 41

42 Propilénglikol víz 23/0% Gyáró: Geowa Kf Budapes, Kén u. 6. ELT Föld oldali adaok Készülék adaai Fűés oldali adaok LLT Elpárolg. Telj. Elekr.elj. Igény Amp. /A/ Fűési elj. COP EWT LWT 16, ,5 5,1 42,0 16,3 26,2 57,5 3,5 53, ,0 6,5 14, ,6 4,8 39,8 15,9 25,5 54,9 3,5 53, ,0 6,2 12, ,6 4,6 37,5 15,7 25,3 52,4 54,0 54, ,0 6,0 10, ,7 4,3 35,3 15,5 25,0 50,0 3,2 54, ,0 5,7 7, ,8 4,0 33,2 15,3 24,7 47,7 3,1 54, ,0 5,4 5, ,8 3,8 31,2 15,1 24,4 45,5 3,0 54, ,0 5,2 3, ,1 3,6 29,3 14,9 24,1 43,4 2,9 55, ,0 4,9 1, ,1 3,4 27,4 14,7 23,8 41,4 2,8 55, ,0 4, ,2 3,2 25,6 15,7 25,2 40,5 2,6 58, ,0 4,6-0, ,0 3,2 25,7 14,5 23,5 39,4 2,7 55, ,0 4,5-2, ,8 2,9 24,0 14,3 23,2 37,6 2,6 57, ,0 4,3 42

43 Gyáró: Geowa Kf Budapes, Kén u. 6. GBI48-HACW hőszivayú fűési/hűési üzemmód GBI48-HACW Fűési üzemmód (35 0 C fűési hőm. ) ZH48-KVE kompresszorral Propilénglikol víz 23/0% Föld oldali adaok Készülék adaai Fűés oldali adaok ELT LLT Elpárolg. Telj. Elekr.elj. Igény Amp. /A/ Fűési elj. COP EWT 17, ,4 6,2 60,7 11,5 21,8 72,2 6,2 28, ,0 6,9 15, ,0 5,8 56,8 11,5 21,7 68,2 5,9 28, ,0 6,5 13, ,2 5,4 53,4 11,2 21,4 64,6 5,7 28, ,0 6,2 11, ,2 5,5 50,1 11,0 21,1 61,1 5,5 29, ,0 5,8 10, ,1 4,9 48,3 10,9 21,0 59,1 5,4 29, ,0 5,7 LWT 7, ,1 4,8 47,1 10,8 20,9 57,9 5,3 29, ,0 5,5 5, ,1 4,5 44,1 10,6 20,7 54,7 5,1 29, ,0 5,2 3, ,8 4,2 41,3 10,4 20,5 51,7 4,9 30, ,0 5,0 (2,5) 1, ,8 4,0 38,6 10,2 20,2 48,9 4,8 30, ,0 4, ,7 3,7 37,4 10,1 20,2 47,6 4,7 30, ,0 4,4-2, ,0 3,5 33,6 10,0 20,1 43,7 4,4 30, ,0 4,2 43

44 Gyáró: Geowa Kf Budapes, Kén u. 6. GBI48-HACW Fűési üzemmód (50 0 C fűési hőm. ) ZH48-KVE kompresszorral Propilénglikol víz 23/0% Föld oldali adaok Készülék adaai Fűés oldali adaok ELT /l/min / LLT Elpárolg. Telj. Elekr.elj. Igény Amp. /A/ Fűési elj. COP EWT LWT 16, ,0 5,6 55,5 16,1 26,9 70,7 4,4 43, ,0 6,8 14, ,1 5,3 52,0 16,0 26,9 67,2 4,2 43, ,0 6,4 12, ,2 5,0 48,9 15,8 26,6 63,9 4,0 43, ,0 6,1 10, ,2 4,7 45,9 15,6 26,4 60,7 3,9 44, , ,4 4,6 44,5 15,6 26,3 59,3 3,8 44, ,7 7, ,3 4,4 43,0 15,5 26,2 57,7 3,8 44, ,0 5,5 5, ,4 4,1 40,2 15,3 25,9 54,8 3,6 44, ,0 5,2 3, ,4 3,9 37,6 15,1 25,7 52,0 3,4 45, ,0 5,0 (2,5) 1, ,5 3,8 35,2 15,0 25,5 49,3 3,3 45, ,0 4, ,4 3,4 34,1 14,5 24,9 47,9 3,3 45, ,0 4,5-2, ,5 3,2 30,5 14,6 25,0 44,0 3,1 45, ,0 4,2 44

45 ELT Gyáró: Geowa Kf Budapes, Kén u. 6. GB48-HACW Fűési üzemmód (63 0 C fűési hőm..) ZH48-KVE kompresszorral Propilénglikol víz 23/0% Föld oldali adaok Készülék adaai Fűés oldali adaok /l/min / LLT Elpárol g.telj. Elekr.el j.igény/k W/ Amp. /A/ Fűési elj. COP EWT 16, ,5 5,2 50,9 21,0 33,8 70,9 3,4 56, ,0 6,8 14, ,6 4,9 47,9 20,8 33,4 67,6 3,3 56, ,0 6,5 12, ,7 4,6 44,9 20,6 33,1 64,5 3,1 56, ,0 6,2 10, ,7 4,3 42,0 20,3 32,8 61,3 3,0 57, ,0 5,9 7, ,9 4,0 39,5 20,1 32,4 58,6 2,9 57, ,0 5,6 5, ,0 3,8 37,0 19,9 32,1 55,9 2,8 57, ,0 5,3 3, ,1 3,5 34,6 19,6 31,7 53,2 2,7 57, ,0 5,1 1, ,9 3,3 32,3 19,3 31,4 50,7 2,6 58, ,0 4, ,2 3,2 30,8 19,1 31,0 49,0 2, ,0 4,7-0, ,8 3,1 30,2 19,0 30,9 48,2 2,5 58, ,0 4,6-2, ,8 2,9 28,1 18,7 30,4 45,9 2,5 58, ,0 4,4 LWT 45

46 Gyáró: Geowa Kf Budapes, Kén u. 6. A fűési pufferarály minimálisan szükséges méreei. GBI ípusú hőszivayúhoz: 200 li GBI ípusú hőszivayúhoz: 300 li GBI ípusú hőszivayúhoz: 500 li. A beépíe HMV szivayúk paraméerei GBI (09;13;)-HACW Grundfos UP B 80 Védeség: IP44, Nyomócsonk ávolság:80mm, Q = 0,26m 3 /h, ; 0,3m 3 /h Telj.felvéel: 25 W. Megengede ellenállás: max.: 1,2 m.v.o Desuperheaer ellenállás:gbi(09;):0,2 m.v.o.; 0,25 m.v.o. GBI 18-HACW Grundfos UP N 150 Védeség: IP44, Nyomócsonk ávolság:80mm, Q = 0,35m 3 /h Telj.felvéel: 25 W. Megengede ellenállás: max.: 1,22 m.v.o Desuperheaer ellenállás:gbi(09;):0,4 m.v.o. GBI 24-HACW Grundfos UP N 150 Védeség: IP44, Nyomócsonk ávolság:80mm, Q = 0,4m 3 /h Telj.felvéel: 25 W. Megengede ellenállás: max.: 1,22 m.v.o Desuperheaer ellenállás:gbi(09;):0,4 m.v.o. GBI (33;40)-HACW Grundfos UP N K150 Védeség: IP44, Nyomócsonk ávolság:150mm, Q = 0,8m 3 /h Telj.felvéel: 75 W. Megengede ellenállás: max.: 2,54 m.v.o Desuperheaer ellenállás:gbi(09;):1,1 m.v.o. GBI 48-HACW Grundfos UP N 150 Védeség: IP44, Nyomócsonk ávolság:150mm, Q = 1,1m 3 /h 46

47 Telj.felvéel: 115 W. Megengede ellenállás: max.: 4,0 m.v.o Desuperheaer ellenállás:gbi(09;):2,9 m.v.o. Gyáró: Geowa Kf Budapes, Kén u. 6. A szállíási erjedelem: Hőszivayú egy kompresszoros, reverzibilis kivielben, ekonomizerrel, elekronikus expanziós szeleppel,hűőközeg arállyal. cseppleválaszóval, 4 járaú úváló szeleppel,r407c hűöközeg öleel elláva. Rászerel, időjárás függvényében vezérel, digiális Carel pco3 szabályozóval, beépíe áramlásőrökkel, fagyvédelmi hőmérsékle szabályozóval, magas és alacsony oldali presszoszáokkal és hangelnyelő állíhaó lábakkal,kék színben. Beépíe Grundfos HMV szivayúval, desuperheaerrel. Dugaszolóaljzara előszerel külső hőmérsékle érzékelőkkel (külső léghőmérsékle,puffer,hmv,fűési előremenő,) Opciós,kiegészíő arozékok. Fűési puffer ároló HMV ároló Elekromos fűőbeéek a puffer és HMV árolóhoz Föld oldali cirkulációs szivayú Kondenzáor oldali cirkulációs szivayú Fagyálló folyadék A hőszivayúk beüzemelése: Figyelem! A hőszivayú csak eljesen elkészül,viszonylag száraz épüle fűésére,hűésére lehe használni. Épíés közbeni száríásra a hőszivayús rendszer nem alkalmazhaó a hőnyerési oldal úlerhelése mia. A beüzemelés csak a gyáró szakszervize,vagy a gyáró álal kijelöl szakszervíz végezhei. Ez a készülék garancia feléele. A beüzemelésről jegyzőkönyv készül,amelyen a készülék főbb mér paraméerei rögzíésre kerülnek. 47

48 Gyáró: Geowa Kf Budapes, Kén u. 6. Bevizsgál minőség. TÜVRHEINLAND Tanúsívány szám: MK MK Rendelkezik az érvényes EU-irányelvek szerin-i CE jelöléssel. 48

49 Gyáró: Geowa Kf Budapes, Kén u. 6. A műszaki válozaások jogá fennarjuk! Geowa Kf Budapes, Kén.u : geowa@geowa.hu 49

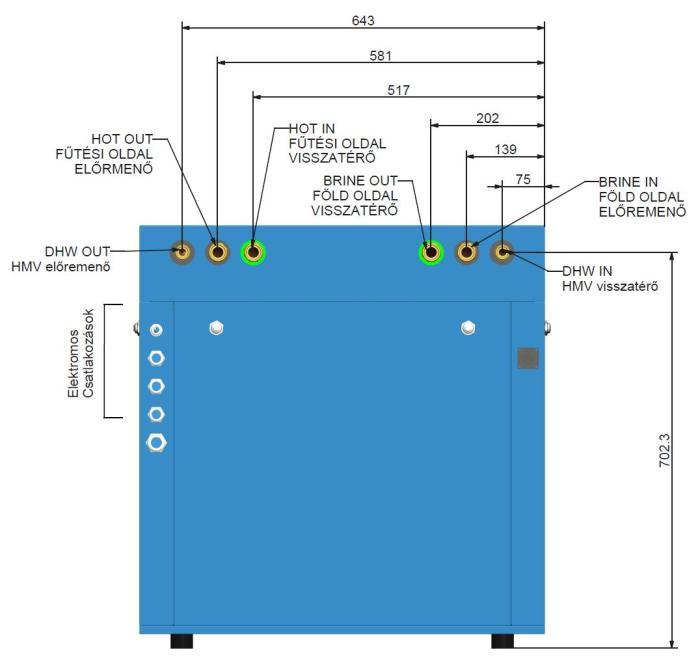

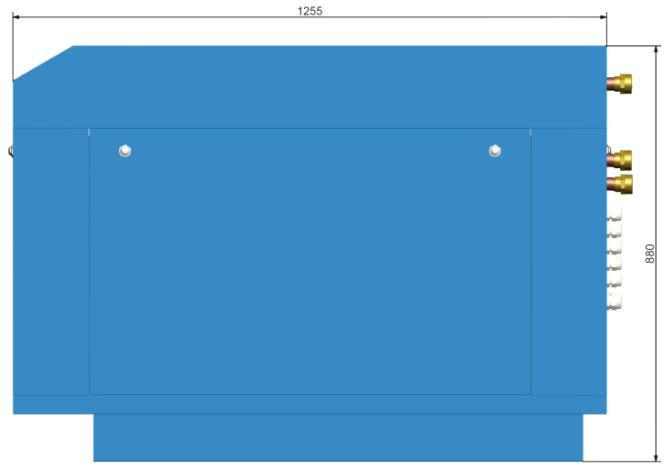

50 A hőszivayúk méreei. Típusok: GBI09;GBI13;GBI18; Gyáró: Geowa Kf Budapes, Kén u

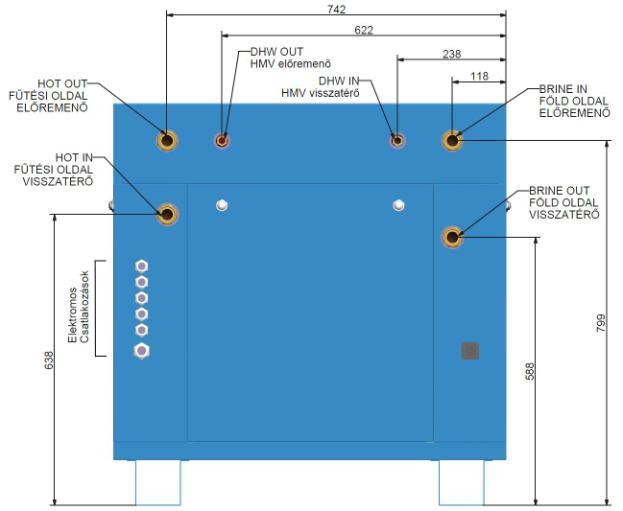

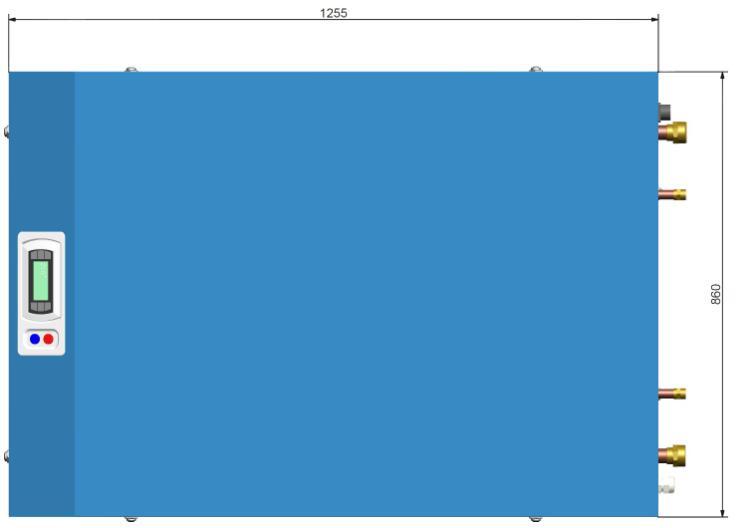

51 Gyáró: Geowa Kf Budapes, Kén u. 6. A hőszivayúk méreei. Típusok: GBI24;GBI33;GBI40;GBI48. 51
