A/28. VEZETÉKEK KÖTÉSTECHNIKÁJA Sorozatkapcsok Fővezetéki leágazó sorkapocs, multicolor V2 UL V PA6.6 V AC

Átírás

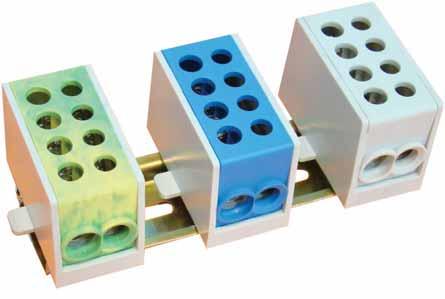

1 Sorozatkapcsok Fővezetéki leágazó sorkapocs, multicolor IN OUT IN X OUT FLS35/4X A 1 M8 9 M4 FLS35/10X A 1 M8 4 M5 FLS50/16X A 1 M8 4 M6 FLS70/10X A 1 M10 8 M EN EN Cu PA6.6 Ui 500 V V2 UL V AC Ta C A/28

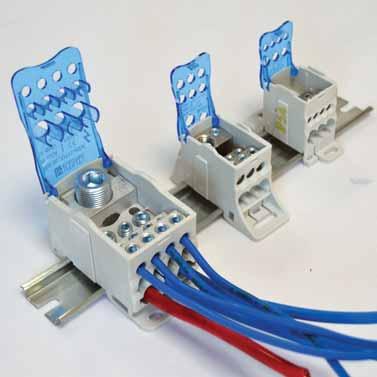

2 Sorozatkapcsok Fővezetéki leágazó sorkapocs, nyitható IN OUT IN X OUT FLSO A 3 M6 4 M4 FLSO A 1 M12 6 M6 FLSO A 1 M14 6 M M6 FLSO A 1 M16 5 M M M6 FLSO A 1 M20 5 M M M6 FLSO8X A M8 (8 25) M10 EN mm 96 EN mm mm Piktogramok A/0 Cu PA6.6 Ui 500 V V2 UL V AC Ta C A/29

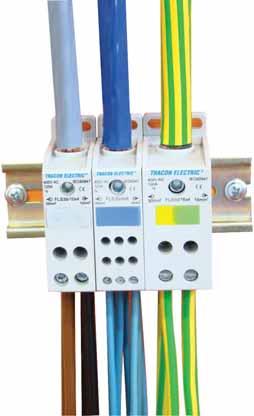

3 Sorozatkapcsok Főáramköri leágazó kapocs IN OUT FLE-16 FLE-16K FLE-16ZS FLE-25 FLE-25K FLE-25ZS FLE-35/25 FLE-35/25K FLE-35/25ZS A A A EN EN Cu PA6.6 Ui 500 V V2 UL V AC Ta C Piktogramok A/0 A/30

4 A/31 Sorozatkapcsok Bakelit sorozatkapcsok (nyomólemezes) X... a b c M BSK-6A A M3 BSK-15A 4 16 A M3 BSK-30A 6 25 A M3.5 BSK-40A A M3.5 ST A M8 ST A M10 ST A M10 BSK Ta C FIMKO IECEE-CB CERTIFICATE NO. FI748, FI876, FI952 EN EN ST N/12 NPE-B... NPE-G... NPE-ZB, NPE-ZG OLVASSA BE A KÓDOT! Nézze meg újdonságainkat Legyen naprakész Kínálatunk gyorsan és folyamatosan fejlődik! Katalógusunk a márciusi állapotot tükrözi. Naprakész információkért látogasson el honlapunkra!

5 Sorozatkapcsok H-profil kivitelű flexibilis sorozatkapcsok Hagyományos kiviteli változat Profil X d 1... a b c e H S3A-H 2.5 SF3A-H S5A-H 4 SF5A-H S10A-H 6 SF10A-H S15A-H 10 SF15A-H S30A-H 16 SF30A-H S60A-H 25 SF60A-H 16 A A A A A A Cu Ui EN EN PP Ta C H-profil kivitelű flexibilis sorozatkapcsok Nyomólemezes kiviteli változat Profil X d 1... a b c e H S3A-H-L 2.5 SF3A-H-L S5A-H-L 4 SF5A-H-L S10A-H-L 6 SF10A-H-L S15A-H-L 10 SF15A-H-L S30A-H-L 16 SF30A-H-L S60A-H-L 25 SF60A-H-L 16 A A A A A A Cu Ui A/32 EN EN PP Ta C

6 Sorozatkapcsok U-profil kivitelű flexibilis sorozatkapcsok Profil U X d 1... S3A-U A S5A-U 4 25 A S10A-U SF10A-U SK10A-U A SP10A-U SS10A-U SZ10A-U S15A-U SF15A-U SK15A-U A SP15A-U SS15A-U SZ15A-U S30A-U SF30A-U A SK30A-U S60A-U SF60A-U A SK60A-U a b c e EN EN FIMKO IECEE-CB CERTIFICATE NO. FI748, FI876, FI952 Ui Cu PE Ta C A/33

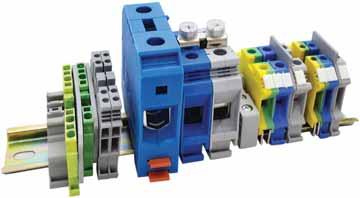

7 A/34 Sorozatkapcsok TSKA ipari sorozatkapcsok A TSKA típusú sorozatkapocs gyártmánycsalád több egymástól elszigetelt csavaros csatlakozókapocs-egységet tartalmaz. Elsősorban ipari- és hasonló célra szolgáló mérő-, vezérlő-, és energiaátviteli elosztószekrények áramköreiben használható. A sorozatkapcsok kör keresztmetszetű réz vezetékek csatlakoztatására alkalmazhatók. Magas hőállóságú, nagy mechanikai szilárdságú, UL94-V0 szerinti önkioltó tulajdonságú, PA 6.6 készült műanyagház kialakítása olyan, hogy a sorozatkapcsokat az EN szabvány szerinti szerelősínekre ( kalapsín vagy C sín) lehet rögzíteni. Alkalmazási hőmérséklet: -30 C C EN EN Általános célú sorozatkapcsok Szo ká sos fel hasz ná lás ban a so ro zat kapocs max. 25 mm 2 keresztmetszetű fázisvezetők csatlakoztatására szolgál. A műanyagház egyik oldala nyitott. A kapocssor vé gén el he lyez ke dő sor ka pocs a VL je lű vég le mez tar to zék kal zár ha tó le. Nagyáramú sorozatkapcsok A sorozatkapcsok mm 2 ke resztmet sze tű fá zis ve ze tők csat la koz ta tá sá ra használatosak. A hüvelykapcsok préselt fémkeretből készülnek. A sorozatkapcsok mű anyag háza mindkét oldalról zárt. Nullavezető sorozatkapcsok Kiala kí tá sá ban megegye zik az ál ta lá nos célú sorozatkapoccsal, ugyanakkor a műanyagház kék szí ne miatt a nulla vezető bekö té sé re cél sze rű al kal maz ni, így le he tő vé válik a fázisvezető és a nullavezető vizuális meg kü lön böz te té se. Nagyáramú nullavezető sorozat kapcsok Kiala kí tá sá ban megegye zik az ál ta lá nos célú nagyáramú sorozatkapoccsal, ugyanak kor a műanyagház kék szí ne miatt a nullavezető be kö té sé re cél sze rű al kal mazni, így lehetővé válik a fázisvezető és a nullavezető vizuális megkülönböztetése. Védővezető sorozatkapcsok A zöld/sárga vezetők és a sorozatkapcsokat rögzítő földelt szerelősín közötti villamos és mechanikai kapcsolat kialakítására alkalmazható. A sorozatkapcsok PEN és PE vezetők csatlakoztatására alkalmasak. Emeletes sorozatkapcsok Két egymástól független áramkör vezetékeinek csatlakoztatására alkalmasak. A két, egymás feletti szinten elhelyezett csat la ko zó kap csok a műanyagház kedvező kiala kí tá sa kö vet kez té ben csa var hú zóval könnyen és kényelmesen kezelhetők. Hely hiány ese tén hasz no sak. Háromkapcsos sorozatkapcsok El ső sor ban ak kor cél sze rű al kal mazni, amikor az azonos áramkörhöz tartozó egymástól eltérő szerkezetű, típusú, vagy ke reszt met sze tű ve ze té kek össze kö té sé re van szük ség. Négykapcsos sorozatkapcsok El ső sor ban ak kor cél sze rű al kal mazni, amikor az azonos áramkörhöz tartozó egymástól eltérő szerkezetű, típusú, vagy ke reszt met sze tű ve ze té kek össze kö té sé re van szük ség. Mérő sorozatkapcsok A vil la mos rövidrezáró sín zár va vagy nyitva tartása mellett egyszerűen lehetséges a mérőműszerek párhuzamos vagy soros csatlakoztatása a mérendő áramkörbe. A TSKA6S-nél a mérőhüvely egyaránt szol gál a vezeték megszorítására és a vizsgálódugasz rög zí té sé re is. Szakaszolható sorozatkapcsok Max. 16 A névleges áram vezetésére alkalmas. A szakaszolókés alkalmas max. 500 V-os névleges feszültségű áramkör el lenőr zés cél já ra tör té nő bon tá sá ra, vagy üzem sze rű sza ka szo lá sá ra.

8 A/35 Tartozékok Sorozatkapcsok EN EN SF sínfésűk A sorozatkapcsok vezetéktérben való összekötésére használható. A sínfésű két-, három- és tíztagú kivitelben áll rendelkezésre. Közösítő része mű anyag bur ko la tú a villamos szilárdság és a véletlen érintés el le ni vé de lem biz to sí tá sa cél já ból. USF sínfésűk A sorozatkapocs egységek középponton tör té nő össze kö té sé re szol gál. Két-, három- és tíztagú kivitelben áll rendelkezésre TSKA50-es méretig. VL vég le me zek A kapocssor végeinek lezárására szolgál. Különböző méretnagyságú sorkapcsok egymás mellett történő elhelyezésekor a név le ges fe szült ség nek meg fe le lő szi ge telési távolságot és véletlen megérintés elleni vé del met biz to sít. HL át hi da lók Nem egymás mellett elhelyezkedő kapocsegységek összekötésére is alkalmasak. A csavarfejen található szigetelő test a véletlen érin tés el len biz to sít vé dett sé get. Tíz nél több kapocsegység összekötése a lemezek átfedésével valósítható meg. EL áram kör el vá lasz tó la pok Az utólag is behelyezhető két szomszédos átkötőhíd vagy áthidaló lemez villamos, és egyben vizuális elkülönítésére szolgál. SZEL szeg mens el vá lasz tó la pok A kapocssorok villamos és vizuális elválasz tá sá ra szol gál. RE rög zí tő ele mek A sorozatkapcsok szerelősínre (35/7.5 mm-es ka lap sín vagy 32/15 mm-es C sín ) való rögzítését, megtámasztását teszik lehetővé. Alkalmazásuk a kapocssor mind két vé gén aján lott. KJ-A ka pocs sor-je lö lő Az RE1 rög zí tőelem re pat tintva a ka pocsso rok je lö lé sé re al kal mas úgy, hogy a 44 7 mm-es jelölő lapkát a megfelelően kialakí tott ho rony ba he lyez zük. J jelölőmatricák A 4 méretben rendelkezésre álló jelölőmatricák a meglévő J.. jelölőlapkákhoz használhatók. A kiszerelés A4 terjedelmű, az elérhető jelölések: 1-100, L1, L2, L3, R, S, T, N, stb. Típus választékot lásd a Web áruházban! J je lö lő lap kák A feliratozható jelölőlapkák a sorkapcsok azonosítását teszik lehetővé. A jelölőket 4 kü lön bö ző szé les sé gi mé ret ben és 10 modulos egységekben forgalmazzuk. OLVASSA BE A KÓDOT! Nézze meg újdonságainkat Legyen naprakész Kínálatunk gyorsan és folyamatosan fejlődik! Katalógusunk a márciusi állapotot tükrözi. Naprakész információkért látogasson el honlapunkra!

9 Sorozatkapcsok Műszaki adatok W L H M TSKA2,5 Általános 800 V 32 A M3 8 TSKA4 Általános 800 V 41 A M3 8 TSKA6 Általános 800 V 57 A M4 10 TSKA10 Általános 800 V 76 A M4 10 TSKA16 Általános 800 V 101 A M4 11 TSKA35 Általános 1000 V 150 A M6 16 TSKA50 Általános 1000 V 150 A M6 24 TSKA95 Általános 1000 V 232 A M8 33 TSKA150 Általános 1000 V 309 A M10 40 TSKA240 Általános 1000 V 415 A M12 40 TSKA2,5-K Nullavezető 800 V 32 A M3 8 TSKA4-K Nullavezető 800 V 41 A M3 8 TSKA6-K Nullavezető 800 V 57 A M4 10 TSKA10-K Nullavezető 800 V 76 A M4 10 TSKA16-K Nullavezető 800 V 101 A M4 11 TSKA35-K Nullavezető 1000 V 150 A M6 16 TSKA50-K Nullavezető 1000 V 150 A M6 24 TSKA95-K Nullavezető 1000 V 232 A M8 33 TSKA150-K Nullavezető 1000 V 309 A M10 40 TSKA240-K Nullavezető 1000 V 415 A M12 40 TSKA2.5JD Védővezető - 32 A M3 8 TSKA4JD Védővezető - 41 A M3 8 TSKA6JD Védővezető - 57 A M4 10 TSKA10JD Védővezető - 76 A M4 10 TSKA16JD Védővezető A M4 11 TSKA35JD Védővezető A M6 16 TSKA50JD Védővezető A M6 24 TSKA2,5/2 Emeletes 500 V 32 A M3 8 TSKA4/2 Emeletes 500 V 32 A M3 8 TSKA4/3 Háromkapcsos 500 V 32 A M3 8 TSKA4/4 Négykapcsos 690 V 32 A M3 8 TSKA4LEV Szakaszolható 500 V 16 A M3 8 TSKA6S Mérő 400 V 57 A M4 13 TSKA6S/2 Mérő 500 V 57 A M3 8 Piktogramok A/0 2 modul 3 modul (1) USF35-2 USF35-3 (2) USF50-2 USF50-3 (3) A KJ-A kapocssor-jelölő az RE1 rögzítőelemre helyezhető A/36

10 A/37 Sorozatkapcsok Nm Központi sínfésű 10 modul Oldalsó sínfésű 2 modul 3 modul 10 modul Véglemez Áthidaló Áramkör elválasztó Szegmens elválasztó Jelölő Rögzítőelem (3) 0.5 USF2,5 SF102 SF103 SF100 VL4/10 HL2.5 EL102 SZEL101 J5 RE1 0.5 USF4 SF112 SF113 SF110 VL4/10 HL4 EL102 SZEL101 J6 RE1 1.2 USF6 SF122 SF123 SF120 VL4/10 HL6 EL102 SZEL101 J8 RE1 1.2 USF10 SF132 SF133 SF130 VL4/10 HL10 EL102 SZEL101 J10 RE1 1.2 USF SF140 VL16 - EL102 SZEL101 J10 RE1 2.5 USF35 (1) - - SF EL102 - J10 RE (2) J10 RE SF162 SF J10 RE SF172 SF J10 RE J10 RE2 0.5 USF2,5 SF102 SF103 SF100 VL4/10 HL2.5 EL102 SZEL101 J5 RE1 0.5 USF4 SF112 SF113 SF110 VL4/10 HL4 EL102 SZEL101 J6 RE1 1.2 USF6 SF122 SF123 SF120 VL4/10 HL6 EL102 SZEL101 J8 RE1 1.2 USF10 SF132 SF133 SF130 VL4/10 HL10 EL102 SZEL101 J10 RE1 1.2 USF SF140 VL16 - EL102 SZEL101 J10 RE1 2.5 USF35 (1) - - SF EL102 - J10 RE (2) J10 RE SF162 SF J10 RE SF172 SF J10 RE J10 RE J5 RE J6 RE J8 RE J10 RE J10 RE J10 RE J10 RE VL3/5 - EL101 SZEL102 J5 RE1 0.5 USF4 SF112 SF113 SF110 VL3/5 HL4 EL101 SZEL102 J6 RE1 0.5 USF4 SF112 SF113 SF110 VL4/3 HL4 EL102 - J6 RE1 0.5 USF4 SF112 SF113 SF110 VL4/4 HL4 EL101 - J6 RE SF112 SF113 SF SZEL106 J6 RE VL6S - EL105 SZEL105 J8 RE SF122 SF123 SF120 VL6S/2 - EL104 SZEL104 J8 RE1 Általános, nullavezető Mérő, leválasztó Háromkapcsos Védővezető Emeletes Négykapcsos

11 A/38 Sorozatkapcsok TSKB csavarnélküli (rugós) sorozatkapcsok Elsősorban vezérlő, szabályozó áramköröknél, a 0.2 mm mm 2 keresztmetszetű vezetékek gyors és jó minőségű, megbízható csatlakoztatására tervezték a csavarnélküli sorozatkapcsokat. A kapcsokba csatlakoztatni lehet az előkészítés nélküli merev, továbbá az érvéghüvellyel vagy csapos saruval ellátott, hajlékony és különlegesen hajlékony vezetékeket. Az áramvezető elemek elhelyezésére szolgáló magas hőállóságú, nagy mechanikai szilárdságú, UL94-V0 szerinti önkioltó tulajdonságú, és jó villamos adatokkal rendelkező poliamidból készült műanyagház kialakítása olyan, hogy a sorozatkapcsokat az EN szabvány szerinti szerelősínre ( kalapsín ) lehet rögzíteni. Ál ta lá nos cé lú so ro zat kap csok 1.5 mm 2-6 mm 2 ke reszt met sze tű ve ze tékek helytakarékos, felülről történő csatlakoztatását teszik lehetővé. Az érintkezést a sorkapocsban lévő rugó biztosítja. A kötés oldása egy csavarhúzó segítségével, a rugó benyomásával történhet. Nullavezető sorozatkapcsok Kialakításában megegyezik az általános célú sorozatkapoccsal, ugyanakkor a műanyagház kék színe miatt a nulla vezető bekötésére célszerű alkalmazni, így lehetővé válik a fázisvezető és a nullavezető vizuális megkülönböztetése. Vé dő ve ze tős so ro zat kap csok A zöld/sárga vezetők és a sorozatkapcsokat rögzítő földelt szerelősín közötti villamos és mechanikai kapcsolat kialakítására alkalmazható. A sorozatkapcsok PEN és PE vezetők csatlakoztatására alkalmasak. Konstrukciójuk szerint lehetnek általános, három, ill. négykapcsos kialakításúak. Eme le tes so ro zat kap csok Két egymástól független áramkör vezetékeinek csatlakoztatására alkalmasak. A két, egymás feletti szinten elhelyezett csat la ko zó kap csok a műanyagház kedvező kiala kí tá sa kö vet kez té ben csavarhúzó segítségével könnyen és ké nyel me sen kezel he tők. Nullavezető kék színű ki vi tel ben is ren del he tő. Há rom kap csos so ro zat kap csok El ső sor ban ak kor cél sze rű al kal mazni, amikor az azonos áramkörhöz tartozó egymástól eltérő szerkezetű, típusú, vagy ke reszt met sze tű ve ze té kek össze kö té sé re van szükség. A kialakítás lehetővé teszi 3 ve ze tő azo nos fe szült ség szint re va ló csatlakoztatását. Nullavezető kék színű kivitelben is ren del he tő. Négy kap csos so ro zat kap csok El ső sor ban ak kor cél sze rű al kal mazni, amikor az azonos áramkörhöz tartozó egymástól eltérő szerkezetű, típusú, vagy ke reszt met sze tű ve ze té kek össze kö té sé re van szükség. A kialakítás lehetővé teszi 4 ve ze tő azo nos fe szült ség szint re va ló csatlakoztatását. Nullavezető kék színű kivitelben is ren del he tő. AH J EN EN AH JBO VLB

12 A/39 Tartozékok AH.. át kö tő hi dak 2, 3, ill. 10 pólusú kivitelben állnak rendelkezésre. A kétpólusú átkötőhidak eltolt el he lye zé sé vel tet sző le ges szá mú kap csot köt he tünk össze. A 3, ill. 10 pó lu sú du gaszolható hidakkal a szerelési idő csökkenthető, mivel egyetlen művelettel akár 10 kapcsot is összeköthetünk. Sorozatkapcsok KJ-A ka pocs sor-je lö lő A REB rögzítőelemre pattintva a kapocssorok je lö lé sé re al kal mas úgy, hogy a 44 7 mm-es jelölő lapkát a megfelelően kialakított ho rony ba he lyez zük. REB rög zí tő elem A sorozatkapcsok szerelősínre (35/7.5 mm-es ka lap sín vagy 32/15 mm-es C sín ) való rögzítését, megtámasztását teszi lehetővé. Alkalmazása a kapocssor mindkét vé gén aján lott. J jelölőmatricák A 4 méretben rendelkezésre álló jelölőmatricák a meglévő J.. jelölőlapkákhoz használhatók. A kiszerelés A4 terjedelmű, az elérhető jelölések: 1-100, L1, L2, L3, R, S, T, N, stb. Típus választékot lásd a Web áruházban! VLB vég le mezek A kapocssor végein, illetve különböző méretnagyságú sorkapcsok egymás mellett tör té nő el he lye zé se kor a név le ges fe szültség nek meg fe le lő szi ge te lé si tá vol sá got és vé let len megérin tés el le ni vé del met biz tosít. EN EN J és JBO je lö lő lap kák Se gít sé gé vel a sor kap csok fe lül ről (J) vagy oldalról (JBO) feliratozhatóak. Alkalmazá sá val mind a te le pí tés, mind a ké sőb bi szerelés során a beazonosítás leegyszerűsödik. A jelölő lapok méretei illeszkednek az egyes sorozatkapcsok méreteihez A csatlakoztatni kívánt vezetőt (3) az acélból készült rugó (1) szorítja az elektrolitréz áramvezető sínhez (2). A vezeték csatlakoztatásához egy hagyományos csavarhúzóval a rugót a csatlakoztatási helyzetbe kell állítani, így a vezető a rugón kialakított nyílásba bedugható. A csavarhúzó eltávolítása után a rugó a meg fe le lő zá ró erő vel szo rít ja a ve ze té ket az áram ve ze tő sín hez. Ez a rugóerő egyben olyan kis átmeneti ellenállású érintkezést biztosít a vezeték és a belső áramvezető sín között, amely a csavaros csatlakozókapcsoknál megszokottal azonos minőségű. A csatlakoztatott vezető bontásához az előbbiekhez hasonlóan, a rugónak egy csavarhúzóval történő megnyomásával kell megszüntetni a vezetéket szorító erőt. Ezután a vezető a csatlakozókapocsból kihúz ha tó.

13 A/40 Műszaki adatok Sorozatkapcsok W L H TSKB1,5 Általános 500 V 17.5 A TSKB2,5 Általános 800 V 31 A TSKB4 Általános 800 V 40 A TSKB6 Általános 800 V 52 A TSKB1,5K Nullavezető 500 V 17.5 A TSKB2,5K Nullavezető 800 V 31 A TSKB4K Nullavezető 800 V 40 A TSKB6K Nullavezető 800 V 52 A TSKB1/3 Háromkapcsos 500 V 17.5 A TSKB2/3 Háromkapcsos 800 V 31 A TSKB1/3K Háromkapcsos nullavezető 500 V 17.5 A TSKB2/3K Háromkapcsos nullavezető 800 V 31 A TSKB1/4 Négykapcsos 500 V 17.5 A TSKB2/4 Négykapcsos 800 V 28 A TSKB4/4 Négykapcsos 800 V 40 A TSKB1/4K Négykapcsos nullavezető 500 V 17.5 A TSKB2/4K Négykapcsos nullavezető 800 V 28 A TSKB4/4K Négykapcsos nullavezető 800 V 40 A TSKB2/E Emeletes 500 V 26 A TSKB4/E Emeletes 500 V 32 A TSKB1/EK Emeletes nullavezető 500 V 17.5 A TSKB2/EK Emeletes nullavezető 500 V 26 A TSKB4/EK Emeletes nullavezető 500 V 32 A TSKB1,5JD Védővezető A TSKB2,5JD Védővezető - 31 A TSKB4JD Védővezető - 41 A TSKB6JD Védővezető - 57 A TSKB1JD/3 Védővezető háromkapcsos A TSKB2JD/3 Védővezető háromkapcsos - 31 A TSKB2JD/4 Védővezető négykapcsos - 30 A Piktogramok A/0 Általános, nullavezető Háromkapcsos Emeletes
