Táblázat fejlécek piktogramjai. Névleges feszültség (V) Hatszögletű profi l OUT. Műszaki adatok piktogramjai. A kötőelem anyaga: Sárgaréz

Átírás

1 Táblázat fejlécek piktogramjai Névleges áram (A) Névleges feszültség (V) Megjegyzés, kiegészítés m Tömeg X Csavarok száma M Menet Szín Ajánlott présszerszám Félkör profi l Hatszögletű profi l Beköthető vezetékkeresztmetszet Vezeték átmérő X... Kapcsok száma IN Betáp oldal OUT eágazó oldal Tömör, sodrott, hajlékony vezeték P mm² A... A Préselési tartomány 1P 2P P Pólusszám Műszaki adatok piktogramjai Al A kötőelem anyaga: Alumínium A kötőelem anyaga: Ónozott réz Cu A kötőelem anyaga: Sárgaréz A kötőelem anyaga: Ónozott elektrolitréz A kötőelem anyaga: A szigetelés anyaga: A szigetelés anyaga: E-Cu Elektrolitréz PA6.6 Poliamid 6.6 PE Polietilén POYOEFIN PP Ui 500 V A szigetelés anyaga: Polipropilén Szerelősínre szerelhető PVC A szigetelés anyaga: PVC Zsugorodási arány mm 20 Névleges szigetelési feszültség V2 U94 A szigetelés anyaga: Poliolefi n Környezeti Meghúzási nyomaték hőmérséklet C Védettségi fokozat ángállóság U94 szerint A/48

2 VEZETÉKEK KÖTÉSTECHNIKÁJA A Szigeteletlen szemes lemezsaru 2 Szigeteletlen szemes csősaru 4 Szigeteletlen hosszított réz szemes csősaru 5 Szigeteletlen alumínium szemessaru 6 Szigeteletlen rézalumínium szemessaru 7 Csavaros saru 7 Szigeteletlen villás lemezsaru Szigeteletlen réz-alumínium toldóhüvely Szakadófejű toldóhüvely és szemessaru 8 Szigeteletlen toldóhüvely Szigetelés szigeteletlen sarukhoz 12 Védő- és kontakt paszta 12 Csavaros kötőelemek kábelleágazások készítéséhez 13 Szigetelt szemes saru 14 Szigetelt villássaru 15 Szigetelt csapossaru 16 Szigetelt toldóhüvely 17 Hőre zsugorodó hüvely ónnal 17 Rátolható csatlakozók 18 Szigeteletlen érvéghüvelyek 22 Szigetelt érvéghüvelyek Csavar nélküli vezetékösszekötők, nyitható Csavar nélküli vezetékösszekötők Csavaros vezetékösszekötők 23 Ikerérvéghüvelyek Fővezetéki leágazó sorkapocs Moduláris toldó kapocs nyitható fedéllel Moduláris elosztóblokk nyitható fedéllel Fővezetéki leágazó sorkapocs nyitható fedéllel Bakelit sorozatkapcsok 30 Flexibilis sorozatkapcsok 31 TSK csavarnélküli TSKA ipari (rugós) sorozatkapcsok TSKA ipari sorozatkapcsok TSKB csavar nélküli (rugós) sorozatkapcsok TSKC TSKA csavarnélküli ipari (rugós) sorozatkapcsok A/1

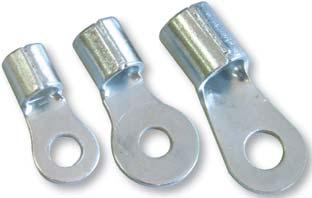

3 VEZETÉKEK KÖTÉSTECHNIKÁJA Szigeteletlen saruk és toldóhüvelyek Szigeteletlen szemes lemezsaru d 2 B SZ SZ SZ SZ SZ SZ SZ SZ SZ SZ SZ SZ SZ H156; H156R KH8 SZ SZ SZ SZ SZ (2.5)4-6 (2.5)4-6 KH14 KH16 SZ SZ SZ SZ SZ SZ SZ SZ SZ SZ SZ (4) HX50B HX120B 31; 31E 51; 55E 62E C130 KH120 SZ SZ SZ SZ SZ HX150B SZ SZ SZ TÜV MEEI TEST OCUMENTATION V MSZ EN A/2

4 Szigeteletlen saruk és toldóhüvelyek VEZETÉKEK KÖTÉSTECHNIKÁJA Szigeteletlen szemes lemezsaru d 2 B SZ SZ SZ SZ SZ SZ SZ SZ SZ SZ SZ SZ SZ SZ SZ HX120B HX150B 31; 31E 51; 55E 62E KH120 SZ SZ SZ SZ _ C130 SZ SZ SZ SZ SZ _ SZ SZ SZ SZ SZ _ SZ SZ SZ SZ _ Piktogramok A/0 A/3

5 VEZETÉKEK KÖTÉSTECHNIKÁJA Szigeteletlen saruk és toldóhüvelyek Szigeteletlen szemes csősaru d 2 B C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C HX50B HX120B HX150B 31; 31E 51; 55E 62E C130 H156; H156R KH14 KH16 KH8 KH120 Piktogramok A/0 EVPÚ CERTIFICATE NO /101/1/2001 MSZ EN A/4

6 Szigeteletlen saruk és toldóhüvelyek Szigeteletlen szemes csősaru VEZETÉKEK KÖTÉSTECHNIKÁJA d 2 B C C C C C C C C C C C C C HX150B 51; 55E 62E C130 Szigeteletlen hosszított réz szemes csősaru elektrolitrézből d 2 I B SZ-C SZ-C SZ-C SZ-C SZ-C SZ-C SZ-C SZ-C SZ-C SZ-C HX50B HX120B HX150B 31; 31E 51; 55E 62E; C130 KH120 MSZ EN E-Cu OVASSA BE A KÓOT! Nézze meg újdonságainkat egyen naprakész Kínálatunk gyorsan és folyamatosan fejlődik! Katalógusunk a októberi állapotot tükrözi. Naprakész információkért látogasson el honlapunkra! A/5

7 VEZETÉKEK KÖTÉSTECHNIKÁJA Szigeteletlen saruk és toldóhüvelyek Szigeteletlen alumínium szemessaru d 2 I B AS AS AS AS AS AS AS AS AS AS AS AS AS AS AS AS /120 AS /120 AS /150 AS /150 AS /150 AS /150 AS AS AS AS AS AS AS AS AS AS AS ; 55E 62E C130 H156; H156R KH14 KH16 KH8 KH120 TÜV MEEI TEST OCUMENTATION V Piktogramok A/0 Al EN MSZ MSZ A/6

8 Szigeteletlen saruk és toldóhüvelyek VEZETÉKEK KÖTÉSTECHNIKÁJA Szigeteletlen réz-alumínium szemessaru d 2 I B RA RA RA RA RA RA RA RA RA RA RA HX50B HX120B HX150B 31; 31E 51; 55E 62E C130 KH120 EN E-Cu Al MSZ MSZ Csavaros saru a b d 2 CJB M CJB M CJB M CJB M CJB M CJB M CJB M CJB M CJC M CJC M CJC M CJC M CJC M CJC M CJC M CJC M l 1 B X MSZ A/7

9 VEZETÉKEK KÖTÉSTECHNIKÁJA Szigeteletlen saruk és toldóhüvelyek Szigeteletlen villás lemezsaru d 2 I B V V V V V V V V V V V V V V V V V HX50B; HX120B; 31; 31E H156; H156R KH14 KH16 KH8 MSZ MSZ Szigeteletlen csapos saru I B CS CS CS H156; H156R; KH8; KH14; KH16 EVPÚ CERTIFICATE NO /101/1/2001 OVASSA BE A KÓOT! Nézze meg újdonságainkat egyen naprakész Kínálatunk gyorsan és folyamatosan fejlődik! Katalógusunk a októberi állapotot tükrözi. Naprakész információkért látogasson el honlapunkra! A/8

10 Szigeteletlen saruk és toldóhüvelyek Szigeteletlen toldóhüvely VEZETÉKEK KÖTÉSTECHNIKÁJA TH TH TH TH TH TH TH TH TH TH TH TH /95 TH TH TH HX50B HX120B HX150B 31; 31E 51; 55E 62E; C130 H156; H156R KH14 KH8 KH16 KH120 MSZ EN Szigeteletlen réz-alumínium toldóhüvely /d 2 1 / 2 l 1 /l 2 Cu Al RT16/25 6/6.7 10/ / RT16/70 5.5/11 12/ / RT25/35 7.3/8 11.6/ / RT35/50 8.5/ / / RT35/70 8.5/11 12/ / RT50/70 9.5/ / / RT70/ / / / RT95/ /15 19/ / RT95/ / / / RT120/150 15/17 19/ / RT150/ / / / RT185/ /21 26/ / RT185/ /23 26/ / RT240/300 21/23 28/ / HX50B HX120B HX150B 31; 31E 51; 55E 62E C130 KH120 EN MSZ MSZ E-Cu Al A/9

11 VEZETÉKEK KÖTÉSTECHNIKÁJA Szigeteletlen saruk és toldóhüvelyek Szigeteletlen alumínium toldóhüvely I AT AT AT AT AT AT AT AT AT AT HX50B HX120B HX150B 31; 31E 51; 55E 62E C130 KH120 Al EN MSZ MSZ OVASSA BE A KÓOT! Nézze meg újdonságainkat egyen naprakész Kínálatunk gyorsan és folyamatosan fejlődik! Katalógusunk a októberi állapotot tükrözi. Naprakész információkért látogasson el honlapunkra! A/10

12 Szigeteletlen saruk és toldóhüvelyek Szakadófejű csavaros alumínium toldóhüvely VEZETÉKEK KÖTÉSTECHNIKÁJA AT16-70CS AT95-150CS AT CS B: (2+2) M A: (2+2) M12 B: (2+2) M A: 150 (2+2) M12 B: 185 (3+3) M A: 240 (3+3) M16 X Al MSZ Szakadófejű csavaros alumínium szemessaru AS16-70CS12 AS CS16 d 2 B B: M A: M12 B: M A: M16 X Al Piktogramok A/0 MSZ B A A/11

13 VEZETÉKEK KÖTÉSTECHNIKÁJA Szigeteletlen saruk és toldóhüvelyek Szakadófejű csavaros réz-alumínium szemessaru RA16-70CS12 RA95-150CS12 RA CS16 d 2 B B: M A: M12 B: M A: M12 B: M A: M16 X E-Cu Al Piktogramok MSZ A/0 B A Szigetelés szigeteletlen sarukhoz FSZIG FSZIG FSZIG FSZIG FSZIG FSZIG FSZIG PVC C IEC Védő- és kontakt paszta m VKP150 g A kötésjavító keveréket a villamos kötések vezetőképességének javítására, továbbá az érintkező felületek közötti oxid-képződés és a korrózió gátlására fejlesztették ki. A kötésjavító keverék minden esetben alkalmazható Al Al, Al Cu és Cu Cu kötések érintkező felületein, összenyomás (préselés), csavaros megszorítás vagy szegecselés előtt. A/12

14 Szigeteletlen saruk és toldóhüvelyek VEZETÉKEK KÖTÉSTECHNIKÁJA Csavaros kötőelemek kábel-leágazások készítéséhez H C B (a/f) (mm 2 ) YCSK ,7 6.5 M12 YCSK M12 YCSK M12 YCSK M14 (a/f) F M B(a/f) E-Cu F H C (a/f) Napelemes csatlakozó 600/1000 V AC/C Ui 1 kv 20 A R V5/V0 U94 PC/PA C mm SOAR11-4N SOAR11-4AB IP 68 SOAR11-4N IP 67 SOAR1-2AB IP 67 SOAR1-2AB EN ,60 96, A napelem panelek általában az előre szerelt vezeték végekkel könnyen összeköthetőek. Az így összekötött napelem modultól kell egyenáramú vezetékezést kialakítani az inverterig vagy az inverter előtt elhelyezett csatlakozó szekrényig. Kivitelét tekintve tömítőszelencés (teljes tömítéssel IP68) és ellenanyás típusú. Présszerszámmal préselhető. Párban forgalmazzuk. IEC panelra 17 Présszerszám napelemes csatlakozókhoz SOAR11-PT B/3 7 lengő 18 SOAR11-4AB A/13

15 VEZETÉKEK KÖTÉSTECHNIKÁJA Szigetelt saruk és toldóhüvelyek Szigetelt szemes saru d 2 B n PSZ n PSZ n PSZ n PSZ n PSZ n PSZ n KSZ n KSZ n KSZ n KSZ n KSZ n KSZ n KSZ n SSZ n SSZ n SSZ n SSZ n SSZ n SSZ n SSZ n PSZ n PSZ n PSZ n PSZ n PSZ n KSZ n KSZ n KSZ n KSZ n KSZ n SSZ n SSZ n SSZ n SSZ n SSZ n PSZ n PSZ n PSZ n PSZ ; 9006R; 9006RS Y35C PVC C MSZ EN A/14

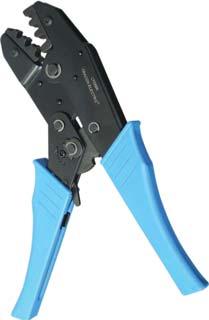

16 Szigetelt villássaru Szigetelt saruk és toldóhüvelyek VEZETÉKEK KÖTÉSTECHNIKÁJA d 2 I B n PV n PV n PV n PV n KV n KV n KV n KV n SV n SV n SV n SV ; 9006R; 9006RS MSZ MSZ PVC C B/6 Y35C Ajánlott présszerszámok: mm² A... A Y35C RS 0,5-2,5 9006R 2, , R A/15

17 VEZETÉKEK KÖTÉSTECHNIKÁJA Szigetelt saruk és toldóhüvelyek Szigetelt hengeres csatlakozó dugó d 2 I n PH n KH n SH ; 9006R; 9006RS PVC C EN Szigetelt hengeres csatlakozó aljzat d 2 I n PHA n KHA n SHA ; 9006R; 9006RS PVC C EN Szigetelt csapossaru I 1 B n PCS n KCS n SCS ; 9006R; 9006RS A/16 PVC C MSZ MSZ

18 Szigetelt toldóhüvely Szigetelt saruk és toldóhüvelyek VEZETÉKEK KÖTÉSTECHNIKÁJA n PTH n KTH n STH ; 9006R; 9006RS MSZ MSZ PVC C Zsugorodó szigetelésű toldóhüvely n ZSTHP n ZSTHK n ZSTHS ; 9006R; 9006RS POYOEFIN MSZ MSZ C Hőre zsugorodó hüvely ónnal q THSN0,5 2 2, n THSN1 2,6 4, n THSN2,5 4,2 6, n THSN POYOEFIN C Sn A/17

19 VEZETÉKEK KÖTÉSTECHNIKÁJA Rátolható csatlakozók Szigeteletlen rátolható csatlakozó hüvely I 1 CSH CSH CSH Y03B; Y03BR CSH CSH6-B CSH09B I 2 CSH3 Cu CSH6-B Cu CSH5, CSH6, CSH6-2 CSH09B Piktogramok A/0 B/7 EN EVPÚ CERTIFICATE NO /101/1/2001 Y03BR Ajánlott présszerszámok: mm² A... A Y03BR Y03B Y03B A/18

20 Rátolható csatlakozók VEZETÉKEK KÖTÉSTECHNIKÁJA Szigeteletlen sárgaréz rátolható csatlakozó csap I 1 CS CS CS CS6B Y03B; Y03BR CS6B EVPÚ CERTIFICATE NO /101/1/2001 Cu CS5, CS6 EN CS3 Rátolható csatlakozó csap hüvellyel I 1 I 2 CSE Y03B; CSE Y03BR Cu CSE EVPÚ CERTIFICATE NO /101/1/2001 EN CSE Csavaros rögzítésű szigeteletlen csatlakozó csap d I 1 CSA CSA CSA EVPÚ CERTIFICATE NO /101/1/2001 Cu EN CSA-45 CSA-90 A/19

21 VEZETÉKEK KÖTÉSTECHNIKÁJA Rátolható csatlakozók Könnyített PVC szigetelés rátolható csatlakozókhoz SZICSH6 PVC A B SZICSH5 CSH SZICSH6CS5, CSH SZICS6CS C B C C A SZICSH5 SZICS6 EN Sajtolható szigeteletlen szemessaru d 2 B HSZ HSZ HSZ HSZ Y03B; Y03BR Cu EN Piktogramok A/0 Szigetelt rátolható csatlakozó csap hüvellyel I 1 n PCSE n KCSE ; 9006R EN PVC C A/20

22 Rátolható csatlakozók Szigetelt rátolható csatlakozó hüvely VEZETÉKEK KÖTÉSTECHNIKÁJA I 1 n PCSH n PCSH n PCSH n KCSH n KCSH n KCSH n SCSH ; 9006R EN Szigetelt rátolható csatlakozó csap PVC C I 1 n PCS n PCS n KCS n KCS n SCS ; 9006R EN Teljes szigetelésű rátolható csatlakozó hüvely PVC C I 1 n PTCSH n PTCSH n PTCSH n KTCSH n KTCSH n KTCSH n STCSH ; 9006R EN PVC C A/21

23 VEZETÉKEK KÖTÉSTECHNIKÁJA Érvéghüvelyek Szigeteletlen érvéghüvelyek S E01NR E01NR E01N E02NR E02N E03NR E03N E04NR E04N E05NR E05N E06NR E06N E07NR E07N E08NR E08N E09N E10N E11N E12N E13N E14N A narancs színnel kiemelt méretek standard méretek. Ajánlott présszerszámok érvéghüvelyekhez: mm² A... A 9102-T T A B AR BR A-SPEC B-SPEC HEXA EN B/ HEXA 9039 MSZ BR 9102-T EVPÚ CERTIFICATE NO /101/1/ A-SPEC 9039B-SPEC 9039A A/22

24 Szigetelt érvéghüvelyek Érvéghüvelyek VEZETÉKEK KÖTÉSTECHNIKÁJA * NFC = Francia Nemzeti Szabvány d 2 l S 1 S 2 (NFC)* (IN-VE)** E034 E E E E E E E E E05 E E E E E09 E E E E13 E E E E E16 E E E E19 E E E E22 E E E24 E E E26 E E E28 E E29 E E30 E E E32 E E ** IN-VE = Német Ipari Szabvány E E E E A narancs színnel kiemelt méretek standard méretek. EVPÚ CERTIFICATE NO /101/1/ C EN MSZ PA6.6 A/23

25 VEZETÉKEK KÖTÉSTECHNIKÁJA Érvéghüvelyek Ikerérvéghüvelyek d 2 I S 1 E20I E50I E50IH E90I E90IH E13IR E13I E16IR E16I E19I E22I E24I E26I S 2 PA C EN MSZ EVPÚ CERTIFICATE NO /101/1/2001 Rácsavarható vezetékösszekötők n TFM n TFM n TFM n TFM PA Ui C EN EN A/24 Vezeték típus: merev réz

26 Vezetékösszekötők, leágaztatók Nyitható, csavar nélküli vezetékösszekötők VEZETÉKEK KÖTÉSTECHNIKÁJA H OVO2, OVO2, OVO2, OVOT2, OVOT2, OVOT2, V0 U94 PA V 20 OVO... Ui C OVOT... H n TRC n TRC n TRC n TRC n TRC RVO2, n RVO2, n RVO2, n RVO2, n RVO2, V0 U94 PA Ui 500 V C H H Csavar nélküli vezetékösszekötők TRC RVO EN EN A/25

27 VEZETÉKEK KÖTÉSTECHNIKÁJA Vezetékösszekötők, leágaztatók Csavaros vezetékösszekötők TRK4 sárga házzal, 4 db kötéshez TBT-2,5 átlátszó házzal, 5 tagú, 1 csavarral TBT-4 átlátszó házzal, 5 tagú, 1 csavarral TBT-6 átlátszó házzal, 5 tagú, 1 csavarral TBT-10 átlátszó házzal, 5 tagú, 1 csavarral TBT-16 átlátszó házzal, 5 tagú, 1 csavarral TBT-2,5/10 átlátszó házzal, 10 tagú, 1 csavarral TBT-4/10 átlátszó házzal, 10 tagú, 1 csavarral TBT-6/10 átlátszó házzal, 10 tagú, 1 csavarral TBT-10/10 átlátszó házzal, 10 tagú, 1 csavarral TBT-16/10 átlátszó házzal, 10 tagú, 1 csavarral H H 450 V AC 40 A 20 PA6.6 Cu C Ui 500 V H EN Késes leágaztató H n P A n K A n S A PVC 50 V C C H A/26

28 Sorozatkapcsok VEZETÉKEK KÖTÉSTECHNIKÁJA Felszálló fővezetéki elosztókapocs H FFE A FFE A FFE A FFE A FFE A PA V AC V2 U94 20 Ui 500 V H C EN Fővezetéki leágazó sorkapocs, multicolor IN OUT IN X OUT 1 2 FS35/4X A 1 M8 9 M FS35/10X A 1 M8 4 M FS50/16X A 1 M8 4 M FS70/10X A 1 M10 8 M EN V AC C Cu PA6.6 Ui 500 V V2 U94 A/27

29 VEZETÉKEK KÖTÉSTECHNIKÁJA Sorozatkapcsok Moduláris toldó kapocs nyitható fedéllel P 1P 2P P IN OUT IN X OUT FSOT35 1P V 125 A M10 M10 FSOT95 1P V 250 A M16 M16 FSOT95 1P V 250 A M10 M10 FSOT35 FSOT95 Cu 400 V AC PA V2 U C 20,5 42,5 30,5 58,8 FSOT35 FSOT95 FSOT95 48,8 FSOT Moduláris elosztóblokk nyitható fedéllel P 1P 2P P IN OUT IN X OUT FSO25-2P7 2P FSO25-2P11 2P FSO25-2P15 2P M4 100 A M M M4 100 A M M M4 100 A M M5 400 V AC C Cu PA6.6 Ui 500 V V2 U A/28 64,6 48, , ,7 FSO25-2P7 FSO25-2P11 FSO25-2P15

30 Sorozatkapcsok Fővezetéki leágazó sorkapocs nyitható fedéllel VEZETÉKEK KÖTÉSTECHNIKÁJA P 1P 2P P IN OUT IN X OUT FSO16 1P A 3 M6 4 M4 FSO50 1P A 1 M12 6 M6 FSO70 1P A 1 M14 6 M M6 FSO120 1P A 1 M16 4 M M M6 FSO150 1P A 1 M20 4 M M M6 FSO8X25 1P A 2 M8 4 M8 (8 25) M M10 6 M6 FSO50-3P 3P A M10 6 M M10 6 M M4 M M5 FSO35-4P 4P M M M5 125 A M M M M5 M M5 IEC Cu PA6.6 Ui 500 V V2 U V AC C 65, , ,8 46, ,5 FSO16 FSO50 FSO70 FSO120 FSO150 FSO8X25 71,2 73,4 81,5 43,7 99,4 52 FSO35-3P FSO35-4P A/29

31 VEZETÉKEK KÖTÉSTECHNIKÁJA Sorozatkapcsok Főáramköri leágazó kapocs IN OUT 1 1 H FE FE-16K A FE-16ZS FE FE-25K A FE-25ZS FE-35/ FE-35/25K 125 A FE-35/25ZS H 1 Cu PA6.6 Ui 500 V V2 U V AC C Bakelit sorozatkapcsok (nyomólemezes) X... a b c M BSK-6A A M3 BSK-15A A M3 BSK-30A A M3.5 BSK-40A A M4.5 ST A M8 ST A M10 ST A M10 BSK C ST FIMKO IECEE-CB CERTIFICATE NO. FI748, FI876, FI952 EN EN A/30

32 Sorozatkapcsok H-profil kivitelű flexibilis sorozatkapcsok VEZETÉKEK KÖTÉSTECHNIKÁJA Hagyományos kiviteli változat Profil X... a b c e H S3A-H SF3A-H 12 S5A-H 12 4 SF5A-H 12 S10A-H 12 6 SF10A-H 12 S15A-H SF15A-H 12 S30A-H SF30A-H 12 S60A-H SF60A-H A A A A A A Cu Ui EN EN PP C H-profil kivitelű flexibilis sorozatkapcsok Nyomólemezes kiviteli változat Profil X... a b c e H S3A-H SF3A-H- 12 S5A-H SF5A-H- 12 S10A-H SF10A-H- 12 S15A-H SF15A-H- 12 S30A-H SF30A-H- 12 S60A-H SF60A-H A A A A A A Cu Ui EN EN PP C A/31

33 VEZETÉKEK KÖTÉSTECHNIKÁJA Sorozatkapcsok U-profil kivitelű flexibilis sorozatkapcsok Profil U X... S3A-U A S5A-U A S10A-U SF10A-U SK10A-U A SP10A-U SS10A-U SZ10A-U S15A-U SF15A-U SK15A-U A SP15A-U SS15A-U SZ15A-U S30A-U SF30A-U A SK30A-U S60A-U SF60A-U A SK60A-U a b c e EN EN FIMKO IECEE-CB CERTIFICATE NO. FI748, FI876, FI952 Cu A/32 Ui PE C

34 Sorozatkapcsok VEZETÉKEK KÖTÉSTECHNIKÁJA TSK csavarnélküli (rugós) sorozatkapcsok Elsősorban vezérlő, szabályozó áramköröknél, a 0.08 mm mm 2 keresztmetszetű vezetékek gyors és jó minőségű, megbízható csatlakoztatására tervezték a csavarnélküli sorozatkapcsokat. A kapcsokba csatlakoztatni lehet az előkészítés nélküli merev, továbbá az érvéghüvellyel vagy csapos saruval ellátott, hajlékony és különlegesen hajlékony vezetékeket. Az áramvezető elemek elhelyezésére szolgáló magas hőállóságú, nagy mechanikai szilárdságú, U94-V0 szerinti önkioltó tulajdonságú, és jó villamos adatokkal rendelkező poliamidból készült műanyagház kialakítása olyan, hogy a sorozatkapcsokat csavarral lehet rögzíteni bármilyen felületre. H TSK1,5 400 V 18 A V1,5 SF1,5 TSK2,5 500 V 24 A V2,5 SF2,5 TSK4 690 V 32 A V4 SF4 TSK1,5 400 V 18 A 2 ( ) 2 ( ) V1,5 SF1,5 TSK2,5 500 V 24 A 2 (0.08-4) 2 ( ) V2,5 SF2,5 TSK4 690 V 32 A 2 (0.08-6) 2 (0.08-4) V4 SF4 TSK... TSK... V0 U94 PA6.6 Ui 500 V C Kiegészítők TSKRE Adapter TSK sorozat sínre pattintásához V1,5 V2,5 V4 Véglemez TSK1,5-TSK1,5-hez Véglemez TSK2,5-TSK2,5-hez Véglemez TSK4-TSK4-hez SF1,5 SF2,5 SF4 Oldalsó sínfésű TSK1,5 - TSK1,5-hez (2 modul) Oldalsó sínfésű TSK2,5 - TSK2,5-hez (2 modul) Oldalsó sínfésű TSK4 - TSK4-hez (2 modul) OVASSA BE A KÓOT! Nézze meg újdonságainkat egyen naprakész Kínálatunk gyorsan és folyamatosan fejlődik! Katalógusunk a októberi állapotot tükrözi. Naprakész információkért látogasson el honlapunkra! A/33

35 VEZETÉKEK KÖTÉSTECHNIKÁJA Sorozatkapcsok TSKA ipari sorozatkapcsok A TSKA típusú sorozatkapocs gyártmánycsalád több egymástól elszigetelt csavaros csatlakozókapocs-egységet tartalmaz. Elsősorban ipari- és hasonló célra szolgáló mérő-, vezérlő-, és energiaátviteli elosztószekrények áramköreiben használható. A sorozatkapcsok kör keresztmetszetű réz vezetékek csatlakoztatására alkalmazhatók. Magas hőállóságú, nagy mechanikai szilárdságú, U94-V0 szerinti önkioltó tulajdonságú, PA 6.6 készült műanyagház kialakítása olyan, hogy a sorozatkapcsokat az EN szabvány szerinti szerelősínekre ( kalapsín vagy C sín) lehet rögzíteni. Alkalmazási hőmérséklet: -30 C C. Általános célú sorozatkapcsok Szo ká sos fel hasz ná lás ban a so ro zat kapocs max. 25 mm 2 keresztmetszetű fázisvezetők csatlakoztatására szolgál. A műanyagház egyik oldala nyitott. A kapocssor vé gén el he lyez ke dő sor ka pocs a V je lű vég le mez tar to zék kal zár ha tó le. Nagyáramú sorozatkapcsok A sorozatkapcsok mm 2 ke resztmet sze tű fá zis ve ze tők csat la koz ta tá sá ra használatosak. A hüvelykapcsok préselt fémkeretből készülnek. A sorozatkapcsok műanyag háza mindkét oldalról zárt. Nullavezető sorozatkapcsok Kiala kí tá sá ban megegye zik az ál ta lá nos célú sorozatkapoccsal, ugyanakkor a műanyagház kék szí ne miatt a nulla vezető bekö té sé re cél sze rű al kal maz ni, így le he tő vé válik a fázisvezető és a nullavezető vizuális meg kü lön böz te té se. Nagyáramú nullavezető sorozat kapcsok Kiala kí tá sá ban megegye zik az ál ta lá nos célú nagyáramú sorozatkapoccsal, ugyanak kor a műanyagház kék szí ne miatt a nullavezető be kö té sé re cél sze rű al kal mazni, így lehetővé válik a fázisvezető és a nullavezető vizuális megkülönböztetése. Védővezető sorozatkapcsok A zöld/sárga vezetők és a sorozatkapcsokat rögzítő földelt szerelősín közötti villamos és mechanikai kapcsolat kialakítására alkalmazható. A sorozatkapcsok PEN és PE vezetők csatlakoztatására alkalmasak. Emeletes sorozatkapcsok Két egymástól független áramkör vezetékeinek csatlakoztatására alkalmasak. A két, egymás feletti szinten elhelyezett csatlakozókapcsok a műanyagház kedvező kiala kí tá sa kö vet kez té ben csa var hú zóval könnyen és kényelmesen kezelhetők. Hely hiány ese tén hasz no sak. Többkapcsos sorozatkapcsok El ső sor ban ak kor cél sze rű al kal maz ni, ami kor az azo nos áram kör höz tar to zó egymás tól el té rő szer ke ze tű, tí pu sú vagy kereszt met sze tű ve ze té kek össze kö té sé re van szük ség. Biztosítós sorozatkapcsok Különböző áramerősséggel rendelkező üvegcsöves biztosítók aljzata, amik a biztosítók állapotáról egy E fényforráson keresztül visszajelzést adnak, így egy esetleges probléma könnyedén beazonosítható. Mérő sorozatkapcsok A vil la mos rövidrezáró sín zár va vagy nyitva tartása mellett egyszerűen lehetséges a mérőműszerek párhuzamos vagy soros csatlakoztatása a mérendő áramkörbe. A TSKA6S-nél a mérőhüvely egyaránt szol gál a vezeték megszorítására és a vizsgálódugasz rög zí té sé re is. Szakaszolható sorozatkapcsok Max. 16 A névleges áram vezetésére alkalmas. A szakaszolókés alkalmas max. 500 V-os névleges feszültségű áramkör el lenőr zés cél já ra tör té nő bon tá sá ra vagy üzem sze rű sza ka szo lá sá ra. TÜV MEEI TEST OCUMENTATION TÜV MEEI TEST OCUMENTATION EN EN A/34

36 rtozékok SF sínfésűk A sorozatkapcsok vezetéktérben való összekötésére használható. A sínfésű két-, három- és tíztagú kivitelben áll rendelkezésre. Közösítő része mű anyag bur ko la tú a villamos szilárdság és a véletlen érintés el le ni vé de lem biz to sí tá sa cél já ból. Sorozatkapcsok VEZETÉKEK KÖTÉSTECHNIKÁJA USF sínfésűk A sorozatkapocs egységek középponton tör té nő össze kö té sé re szol gál. Két-, három- és tíztagú kivitelben áll rendelkezésre TSKA50-es méretig. V vég le me zek A kapocssor végeinek lezárására szolgál. Különböző méretnagyságú sorkapcsok egymás mellett történő elhelyezésekor a név le ges fe szült ség nek meg fe le lő szi ge telési távolságot és véletlen megérintés elleni vé del met biz to sít. H át hi da lók Nem egymás mellett elhelyezkedő kapocsegységek összekötésére is alkalmasak. A csavarfejen található szigetelő test a véletlen érin tés el len biz to sít vé dett sé get. Tíz nél több kapocsegység összekötése a lemezek átfedésével valósítható meg. E áram kör el vá lasz tó la pok Az utólag is behelyezhető két szomszédos átkötőhíd vagy áthidaló lemez villamos, és egyben vizuális elkülönítésére szolgál. SZE szeg mens el vá lasz tó la pok A kapocssorok villamos és vizuális elválasz tá sá ra szol gál. RE rög zí tő ele mek A sorozatkapcsok szerelősínre (35/7.5 mm-es ka lap sín vagy 32/15 mm-es C sín ) való rögzítését, megtámasztását teszik lehetővé. Alkalmazásuk a kapocssor mind két vé gén aján lott. KJ-A ka pocs sor-je lö lő Az RE1 és RE2 rögzítő elemre pattintva kapocssorok jelölésére alkalmas úgy, hogy a 44 7 mm-es jelölőlapkát a megfelelően kialakított horonyba helyezzük. J jelölőmatricák A 4 méretben rendelkezésre álló jelölőmatricák a meglévő J.. jelölőlapkákhoz hasz nálhatók. A kiszerelés A4 terjedelmű, az elérhető jelölések: 1-100, 1, 2, 3, R, S, T, N, stb. Típus választékot lásd a ebáruházban! J je lö lő lap kák A feliratozható jelölőlapkák a sorkapcsok azonosítását teszik lehetővé. A jelölőket 4 kü lön bö ző szé les sé gi mé ret ben és 10 modulos egységekben forgalmazzuk. TÜV MEEI TEST OCUMENTATION TÜV MEEI TEST OCUMENTATION EN EN OVASSA BE A KÓOT! Nézze meg újdonságainkat egyen naprakész Kínálatunk gyorsan és folyamatosan fejlődik! Katalógusunk a októberi állapotot tükrözi. Naprakész információkért látogasson el honlapunkra! A/35

37 VEZETÉKEK KÖTÉSTECHNIKÁJA Sorozatkapcsok TSKA1,5 Általános 500 V 17.5 A M2 5 TSKA2,5 Általános 800 V 32 A ,2 M3 8 TSKA4 Általános 800 V 41 A M3 8 TSKA6 Általános 800 V 57 A M4 10 TSKA10 Általános 800 V 76 A M4 10 TSKA16 Általános 800 V 101 A M4 11 TSKA35 Általános 1000 V 150 A M6 16 TSKA50 Általános 1000 V 150 A M6 24 TSKA70 Általános 1000 V 192 A ,5 M6 23,5 TSKA95 Általános 1000 V 232 A M8 33 TSKA150 Általános 1000 V 309 A M10 40 TSKA240 Általános 1000 V 415 A M12 40 TSKA1,5-K Nullavezető 500 V 17.5 A M2 5 TSKA2,5-K Nullavezető 800 V 32 A ,2 M3 8 TSKA4-K Nullavezető 800 V 41 A M3 8 TSKA6-K Nullavezető 800 V 57 A M4 10 TSKA10-K Nullavezető 800 V 76 A M4 10 TSKA16-K Nullavezető 800 V 101 A M4 11 TSKA35-K Nullavezető 1000 V 150 A M6 16 TSKA50-K Nullavezető 1000 V 150 A M6 24 TSKA70-K Nullavezető 1000 V 192 A ,5 M6 23,5 TSKA95-K Nullavezető 1000 V 232 A M8 33 TSKA150-K Nullavezető 1000 V 309 A M10 40 TSKA240-K Nullavezető 1000 V 415 A M12 40 TSKA2.5J Védővezető - 32 A M3 8 TSKA4J Védővezető - 41 A M3 8 TSKA6J Védővezető - 57 A M4 10 TSKA1,5J Védővezető 500 V 17.5 A M2 5 TSKA10J Védővezető - 76 A M4 10 TSKA16J Védővezető A M4 11 TSKA35J Védővezető A M6 16 TSKA50J Védővezető A M6 24 TSKA70J Védővezető A ,5 M6 23,5 TSKA95J Védővezető A M8 23,5 TSKA2,5/2 Emeletes 500 V 32 A M3 8 TSKA2,5/2S Emeletes 500V 24 A M3 6 TSKA4/2 Emeletes 500 V 32 A M3 8 TSKA4/3 Háromkapcsos 500 V 32 A M3 8 TSKA4/4 Négykapcsos 690 V 32 A M3 8 TSKA10/3 Háromkapcsos 800 V 65 A M4 5 TSKA4EV Szakaszolható 500 V 16 A M3 8 TSKA6S Mérő 400 V 57 A M4 13 TSKA6S/2 Mérő 500 V 57 A M3 8 TSKA4B Biztosítós 800 V 6.3 A M3 8 TSKA16B Biztosítós 800 V 6.3 A M4 9 H M 2 modul 3 modul (1) USF35-2 USF35-3 (2) USF50-2 USF50-3 (3) A KJ-A kapocssor-jelölő az RE1 rögzítőelemre helyezhető A/36

38 Sorozatkapcsok VEZETÉKEK KÖTÉSTECHNIKÁJA Nm (3) 0.4 USF1, V4/10 USF1,5 - SZE101 J4 RE1 0.5 USF2,5 SF102 SF103 SF100 V4/10 H2,5 E102 SZE101 J5 RE1 0.5 USF4 SF112 SF113 SF110 V4/10 H4 E102 SZE101 J6 RE1 1.2 USF6 SF122 SF123 SF120 V4/10 H6 E102 SZE101 J8 RE1 1.2 USF10 SF132 SF133 SF130 V4/10 H10 E102 SZE101 J10 RE1 1.2 USF SF140 V16 - E102 SZE101 J10 RE1 2.5 USF35 (1) - - SF E102 - J10 RE (2) J10 RE2 1.8 USF50*** J10 RE J10 RE J10 RE J10 RE2 0.4 USF1, V4/10 USF1,5 - SZE101 J4 RE1 0.5 USF2,5 SF102 SF103 SF100 V4/10 H2,5 E102 SZE101 J5 RE1 0.5 USF4 SF112 SF113 SF110 V4/10 H4 E102 SZE101 J6 RE1 1.2 USF6 SF122 SF123 SF120 V4/10 H6 E102 SZE101 J8 RE1 1.2 USF10 SF132 SF133 SF130 V4/10 H10 E102 SZE101 J10 RE1 1.2 USF SF140 V16 - E102 SZE101 J10 RE1 2.5 USF35 (1) - - SF E102 - J10 RE (2) J10 RE2 2.5 USF50*** J10 RE J10 RE J10 RE J10 RE J5 RE J6 RE J8 RE J4 RE J10 RE J10 RE J10 RE J10 RE J10 RE J10 RE V3/5 - E101 - J5 RE1 0.4 USF2,5 SF102 SF103 SF100 V2,5/2S H2,5 E102 - J5 RE1 0.5 USF4 SF112 SF113 SF110 V3/5 H4 E101 - J6 RE1 0.5 USF4 SF112 SF113 SF110 V4/3 H4 E102 - J6 RE1 0.5 USF4 SF112 SF113 SF110 V4/4 H4 E101 - J6 RE1 1.2 USF10 SF132 SF133 SF E100 - J5 RE SF112 SF113 SF SZE106 J6 RE V6S - E105 SZE105 J8 RE SF122 SF123 SF120 V6S/2 - E104 - J8 RE J8 RE1 1.2 USF SF E100 - J8 RE1 ***Központi sínfésű 2-3 modul Általános, nullavezető Védővezető Mérő, leválasztó Háromkapcsos Emeletes Négykapcsos A/37

39 VEZETÉKEK KÖTÉSTECHNIKÁJA Sorozatkapcsok TSKB csavarnélküli (rugós) sorozatkapcsok Elsősorban vezérlő, szabályozó áramköröknél, a 0.2 mm mm 2 keresztmetszetű vezetékek gyors és jó minőségű, megbízható csatlakoztatására tervezték a csavarnélküli sorozatkapcsokat. A kapcsokba csatlakoztatni lehet az előkészítés nélküli merev, továbbá az érvéghüvellyel vagy csapos saruval ellátott, hajlékony és különlegesen hajlékony vezetékeket. Az áramvezető elemek elhelyezésére szolgáló magas hőállóságú, nagy mechanikai szilárdságú, U94-V0 szerinti önkioltó tulajdonságú, és jó villamos adatokkal rendelkező poliamidból készült műanyagház kialakítása olyan, hogy a sorozatkapcsokat az EN szabvány szerinti szerelősínre ( kalapsín ) lehet rögzíteni. Ál ta lá nos cé lú so ro zat kap csok 1.5 mm 2-6 mm 2 ke reszt met sze tű ve ze tékek helytakarékos, felülről történő csatlakoztatását teszik lehetővé. Az érintkezést a sorkapocsban lévő rugó biztosítja. A kötés oldása egy csavarhúzó segítségével, a rugó benyomásával történhet. Nullavezető sorozatkapcsok Kialakításában megegyezik az általános célú sorozatkapoccsal, ugyanakkor a műanyagház kék színe miatt a nulla vezető bekötésére célszerű alkalmazni, így lehetővé válik a fázisvezető és a nullavezető vizuális megkülönböztetése. Vé dő ve ze tős so ro zat kap csok A zöld/sárga vezetők és a sorozatkapcsokat rögzítő földelt szerelősín közötti villamos és mechanikai kapcsolat kialakítására alkalmazható. A sorozatkapcsok PEN és PE vezetők csatlakoztatására alkalmasak. Konstrukciójuk szerint lehetnek általános, három, ill. négykapcsos kialakításúak. Eme le tes so ro zat kap csok Két egymástól független áramkör vezetékeinek csatlakoztatására alkalmasak. A két, egymás feletti szinten elhelyezett csatlakozókapcsok a műanyagház kedvező kiala kí tá sa kö vet kez té ben csavarhúzó segítségével könnyen és ké nyel me sen kezel he tők. Nullavezető kék színű ki vi tel ben is ren del he tő. Há rom kap csos so ro zat kap csok El ső sor ban ak kor cél sze rű al kal maz ni, ami kor az azo nos áram kör höz tar to zó egymás tól el té rő szer ke ze tű, tí pu sú vagy kereszt met sze tű ve ze té kek össze kö té sé re van szükség. A kialakítás lehetővé teszi 3 ve ze tő azo nos fe szült ség szint re va ló csatlakoztatását. Nullavezető kék színű kivitelben is ren del he tő. Négy kap csos so ro zat kap csok Célszerű alkalmazásra, ami kor az azonos áram kör höz tar to zó egy más tól el té rő szerkezetű, típusú, vagy keresztmetszetű ve ze té kek össze kö té sé re van szük ség. A kiala kí tás le he tő vé te szi 4 ve ze tő azo nos fe szült ség szint re va ló csat la koz ta tá sát. Nullavezető kék színű kivitelben is rendelhe tő. AH J EN EN AH JBO TÜV MEEI TEST OCUMENTATION TÜV MEEI TEST OCUMENTATION VB A/38

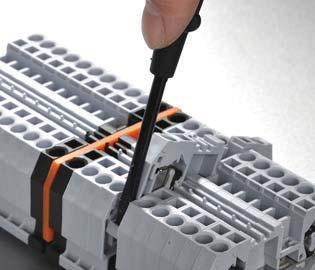

40 rtozékok AH.. át kö tő hi dak 2, 3, ill. 10 pó lu sú ki vi tel ben áll nak rendelkezésre. A kétpólusú átkötőhidak eltolt el he lye zé sé vel tet sző le ges szá mú kap csot köt he tünk össze. A 3, ill. 10 pó lu sú du gaszolható hidakkal a szerelési idő csökkenthető, mivel egyetlen művelettel akár 10 kapcsot is összeköthetünk. Sorozatkapcsok VEZETÉKEK KÖTÉSTECHNIKÁJA KJ-A ka pocs sor-je lö lő A REB rögzítőelemre pattintva a kapocssorok je lö lé sé re al kal mas úgy, hogy a 44 7 mm-es jelölő lapkát a megfelelően kialakított horonyba helyezzük. REB rög zí tő elem A sorozatkapcsok szerelősínre (35/7.5 mm-es ka lap sín vagy 32/15 mm-es C sín ) való rögzítését, megtámasztását teszi lehetővé. Alkalmazása a kapocssor mindkét vé gén aján lott. J jelölőmatricák A 4 méretben rendelkezésre álló jelölőmatricák a meglévő J.. jelölőlapkákhoz használhatók. A kiszerelés A4 terjedelmű, az elérhető jelölések: 1-100, 1, 2, 3, R, S, T, N, stb. Típus választékot lásd a eb áruházban! VB vég le mezek A kapocssor végein, illetve különböző méretnagyságú sorkapcsok egymás mellett tör té nő el he lye zé se kor a név le ges fe szültség nek meg fe le lő szi ge te lé si tá vol sá got és vé let len megérin tés el le ni vé del met biz tosít. EN EN J és JBO je lö lő lap kák Se gít sé gé vel a sor kap csok fe lül ről (J) vagy oldalról (JBO) feliratozhatóak. Alkalmazásával mind a telepítés, mind a későbbi szerelés során a beazonosítás leegyszerűsödik. A jelölő lapok méretei illeszkednek az egyes sorozatkapcsok méreteihez. TÜV MEEI TEST OCUMENTATION TÜV MEEI TEST OCUMENTATION A csatlakoztatni kívánt vezetőt (3) az acélból készült rugó (1) szorítja az elektrolitréz áramvezető sínhez (2). A vezeték csatlakoztatásához egy hagyományos csavarhúzóval a rugót a csatlakoztatási helyzetbe kell állítani, így a vezető a rugón kialakított nyílásba bedugható. A csavarhúzó eltávolítása után a rugó a meg fe le lő zá ró erő vel szo rít ja a ve ze té ket az áram ve ze tő sín hez. Ez a rugóerő egyben olyan kis átmeneti ellenállású érintkezést biztosít a vezeték és a belső áramvezető sín között, amely a csavaros csatlakozókapcsoknál megszokottal azonos minőségű. A csatlakoztatott vezető bontásához az előbbiekhez hasonlóan, a rugónak egy csavarhúzóval történő megnyomásával kell megszüntetni a vezetéket szorító erőt. Ezután a vezető a csatlakozókapocsból kihúz ha tó. A/39

41 VEZETÉKEK KÖTÉSTECHNIKÁJA Sorozatkapcsok H TSKB1,5 Általános 500 V 17.5 A TSKB2,5 Általános 800 V 31 A TSKB4 Általános 800 V 40 A TSKB6 Általános 800 V 52 A TSKB1,5K Nullavezető 500 V 17.5 A TSKB2,5K Nullavezető 800 V 31 A TSKB4K Nullavezető 800 V 40 A TSKB6K Nullavezető 800 V 52 A TSKB1/3 Háromkapcsos 500 V 17.5 A TSKB2/3 Háromkapcsos 800 V 31 A TSKB1/3K Háromkapcsos nullavezető 500 V 17.5 A TSKB2/3K Háromkapcsos nullavezető 800 V 31 A TSKB1/4 Négykapcsos 500 V 17.5 A TSKB2/4 Négykapcsos 800 V 28 A TSKB4/4 Négykapcsos 800 V 40 A TSKB1/4K Négykapcsos nullavezető 500 V 17.5 A TSKB2/4K Négykapcsos nullavezető 800 V 28 A TSKB4/4K Négykapcsos nullavezető 800 V 40 A TSKB1/E Emeletes 500 V 17.5 A TSKB2/E Emeletes 500 V 26 A TSKB4/E Emeletes 500 V 32 A TSKB1/EK Emeletes nullavezető 500 V 17.5 A TSKB2/EK Emeletes nullavezető 500 V 26 A TSKB4/EK Emeletes nullavezető 500 V 32 A TSKB1,5J Védővezető A TSKB2,5J Védővezető - 31 A TSKB4J Védővezető - 41 A TSKB6J Védővezető - 57 A TSKB1J/3 Védővezető háromkapcsos A TSKB2J/3 Védővezető háromkapcsos - 31 A TSKB2J/4 Védővezető négykapcsos - 30 A Piktogramok A/0 Általános, nullavezető Háromkapcsos Emeletes A/40

42 Sorozatkapcsok VEZETÉKEK KÖTÉSTECHNIKÁJA középső oldalsó 10 VB2 AH1,5/2 AH1,5/3 AH1,5/10 J5 JBO4 KJ-A REB 10 VB2 AH2,5/2 AH2,5/3 AH2,5/10 J6 JBO5 KJ-A REB 12 VB4 AH4/2 AH4/3 AH4/10 J8 JBO6 KJ-A REB 12 VB6 AH6/2 AH6/3 AH6/10 J10 JBO8 KJ-A REB 10 - AH1,5/2 AH1,5/3 AH1,5/10 J5 JBO4 KJ-A REB 10 - AH2,5/2 AH2,5/3 AH2,5/10 J6 JBO5 KJ-A REB 12 - AH4/2 AH4/3 AH4/10 J8 JBO6 KJ-A REB 12 - AH6/2 AH6/3 AH6/10 J10 JBO8 KJ-A REB 10 VB2/3 AH1,5/2 AH1,5/3 AH1,5/10 J5 JBO4 KJ-A REB 10 VB2/3 AH2,5/2 AH2,5/3 AH2,5/10 J6 JBO5 KJ-A REB 10 - AH1,5/2 AH1,5/3 AH1,5/10 J5 JBO4 KJ-A REB 10 - AH2,5/2 AH2,5/3 AH2,5/10 J6 JBO5 KJ-A REB 10 VB2/4 AH1,5/2 AH1,5/3 AH1,5/10 J5 JBO4 KJ-A REB 10 VB2/4 AH2,5/2 AH2,5/3 AH2,5/10 J6 JBO5 KJ-A REB 12 VB4/4 AH4/2 AH4/3 AH4/10 J8 JBO6 KJ-A REB 10 - AH1,5/2 AH1,5/3 AH1,5/10 J5 JBO4 KJ-A REB 10 - AH2,5/2 AH2,5/3 AH2,5/10 J6 JBO5 KJ-A REB 12 - AH4/2 AH4/3 AH4/10 J8 JBO6 KJ-A REB 10 VB2/E AH1,5/2 AH1,5/3 AH1,5/10 J5 JBO4 KJ-A REB 10 VB2/E AH2,5/2 AH2,5/3 AH2,5/10 J6 JBO5 KJ-A REB 12 VB4/E AH4/2 AH4/3 AH4/10 J8 JBO6 KJ-A REB 10 - AH1,5/2 AH1,5/3 AH1,5/10 J5 JBO4 KJ-A REB 10 - AH2,5/2 AH2,5/3 AH2,5/10 J6 JBO5 KJ-A REB 12 - AH4/2 AH4/3 AH4/10 J8 JBO6 KJ-A REB J5 JBO4 KJ-A REB J6 JBO5 KJ-A REB J8 JBO6 KJ-A REB J10 JBO8 KJ-A REB J5 JBO4 KJ-A REB J6 JBO5 KJ-A REB J6 JBO5 KJ-A REB Védővezető Védővezető, négykapcsos Négykapcsos Védővezető, háromkapcsos A/41

43 VEZETÉKEK KÖTÉSTECHNIKÁJA Sorozatkapcsok TSKC csavarnélküli (rugós) sorozatkapcsok Elsősorban vezérlő, szabályozó áramköröknél, a 0.2 mm 2-16 mm 2 keresztmetszetű vezetékek gyors és jó minőségű, megbízható csatlakoztatására tervezték a csavarnélküli sorozatkapcsokat. A kapcsokba csatlakoztatni lehet az előkészítés nélküli merev, továbbá az érvéghüvellyel vagy csapos saruval ellátott, hajlékony és különlegesen hajlékony vezetékeket. Az áramvezető elemek elhelyezésére szolgáló magas hőállóságú, nagy mechanikai szilárdságú, U94-V0 szerinti önkioltó tulajdonságú, és jó villamos adatokkal rendelkező poliamidból készült műanyagház kialakítása olyan, hogy a sorozatkapcsokat az EN szabvány szerinti szerelősínre ( kalapsín ) lehet rögzíteni. Ál ta lá nos cé lú so ro zat kap csok 2.5 mm 2-16 mm 2 keresztmetszetű vezeté kek hely ta ka ré kos, fe lül ről tör té nő csatlakoztatását teszik lehetővé. Az érintkezést a sorkapocsban lévő rugó biztosítja. A kötés oldása egy csavarhúzó segítségével, a rugó benyomásával történhet. Nullavezető sorozatkapcsok Kialakításában megegyezik az általános célú sorozatkapoccsal, ugyanakkor a műanyagház kék színe miatt a nulla vezető bekötésére célszerű alkalmazni, így lehetővé válik a fázisvezető és a nullavezető vizuális megkülönböztetése. TSKC.. TSKC..-K Vé dő ve ze tős so ro zat kap csok A zöld/sárga vezetők és a sorozatkapcsokat rögzítő földelt szerelősín közötti villamos és mechanikai kapcsolat kialakítására alkalmazható. A sorozatkapcsok PEN és PE vezetők csatlakoztatására alkalmasak. Konstrukciójuk szerint lehetnek általános, három, ill. négykapcsos kialakításúak. Eme le tes so ro zat kap csok 2-3 egymástól független áramkör vezetékeinek csatlakoztatására alkalmasak. A két, egymás feletti szinten elhelyezett csatlakozókapcsok a műanyagház kedvező kiala kí tá sa kö vet kez té ben csavarhúzó segítségével könnyen és ké nyel me sen kezel he tők. Nullavezető kék színű ki vi tel ben is ren del he tő. Há rom kap csos so ro zat kap csok El ső sor ban ak kor cél sze rű al kal mazni, ami kor az azo nos áram kör höz tar to zó egymástól eltérő szerkezetű, típusú, vagy ke reszt met sze tű ve ze té kek össze kö té sére van szükség. A kialakítás lehetővé teszi 3 vezető azonos feszültségszintre való csatlakoztatását. Nullavezető kék színű kivi tel ben is ren del he tő. Négy kap csos so ro zat kap csok Célszerű alkalmazásra, ami kor az azonos áram kör höz tar to zó egy más tól el té rő szerkezetű, típusú, vagy keresztmetszetű ve ze té kek össze kö té sé re van szük ség. A kiala kí tás le he tő vé te szi 4 ve ze tő azo nos fe szült ség szint re va ló csat la koz ta tá sát. Nullavezető kék színű kivitelben is rendelhe tő. Biztosítós sorozatkapcsok Különböző áramerősséggel rendelkező üvegcsöves biztosítók aljzata, amik a biztosítók állapotáról egy E fényforráson keresztül visszajelzést adnak, így egy esetleges probléma könnyedén beazonosítható. EN EN A/42

44 rtozékok Sorozatkapcsok VEZETÉKEK KÖTÉSTECHNIKÁJA AHC.., SFC.. át kö tő hi dak 2 pólusú kivitelben állnak rendelkezésre, külön a szomszédos elemek (AHC..) összekapcsolására, és külön minden második elem (SFC..) összekapcsolására. AHC SFC KJ-A ka pocs sor-je lö lő REC3 rögzítőelemre pattintva a kapocssorok jelölésére alkalmas úgy, hogy a 44 x 7 mm-es jelölő lapkát a megfelelően kialakított horonyba helyezzük. REC1, REC2, REC3 rög zí tő elem A sorozatkapcsok szerelősínre (35/7.5 mm-es ka lap sín vagy 32/15 mm-es C sín ) való rögzítését, megtámasztását teszi lehetővé. Alkalmazása a kapocssor mindkét vé gén aján lott. J jelölőmatricák A 4 méretben rendelkezésre álló jelölőmatricák a meglévő J.. jelölőlapkákhoz használhatók. A kiszerelés A4 terjedelmű, az elérhető jelölések: 1-100, 1, 2, 3, R, S, T, N, stb. Típus választékot lásd a eb áruházban! VC vég le mezek A kapocssor végein, illetve különböző méretnagyságú sorkapcsok egymás mellett tör té nő el he lye zé se kor a név le ges fe szültség nek meg fe le lő szi ge te lé si tá vol sá got és vé let len megérin tés el le ni vé del met biz tosít. TSKC-EJ emeletes sorkapocs jelölőlapkáit tartó állványzat Segítségével külön lehet jelölést biztosítani a 2-3 emelettel rendelkező sorozatkapcsok különböző emeleteihez is. TSKCJS jelölőlapka Segítségével a sorkapcsok feliratozhatóak J jelölőmatricával. Alkalmazásával mind a telepítés, mind a későbbi szerelés során a beazonosítás leegyszerűsödik EN EN TEST OCUMENTATION TZJ TEST OCUMENTATION TZJ A/43
