1 Prolan Energiamenedzsment Rendszer Rendszerleírás

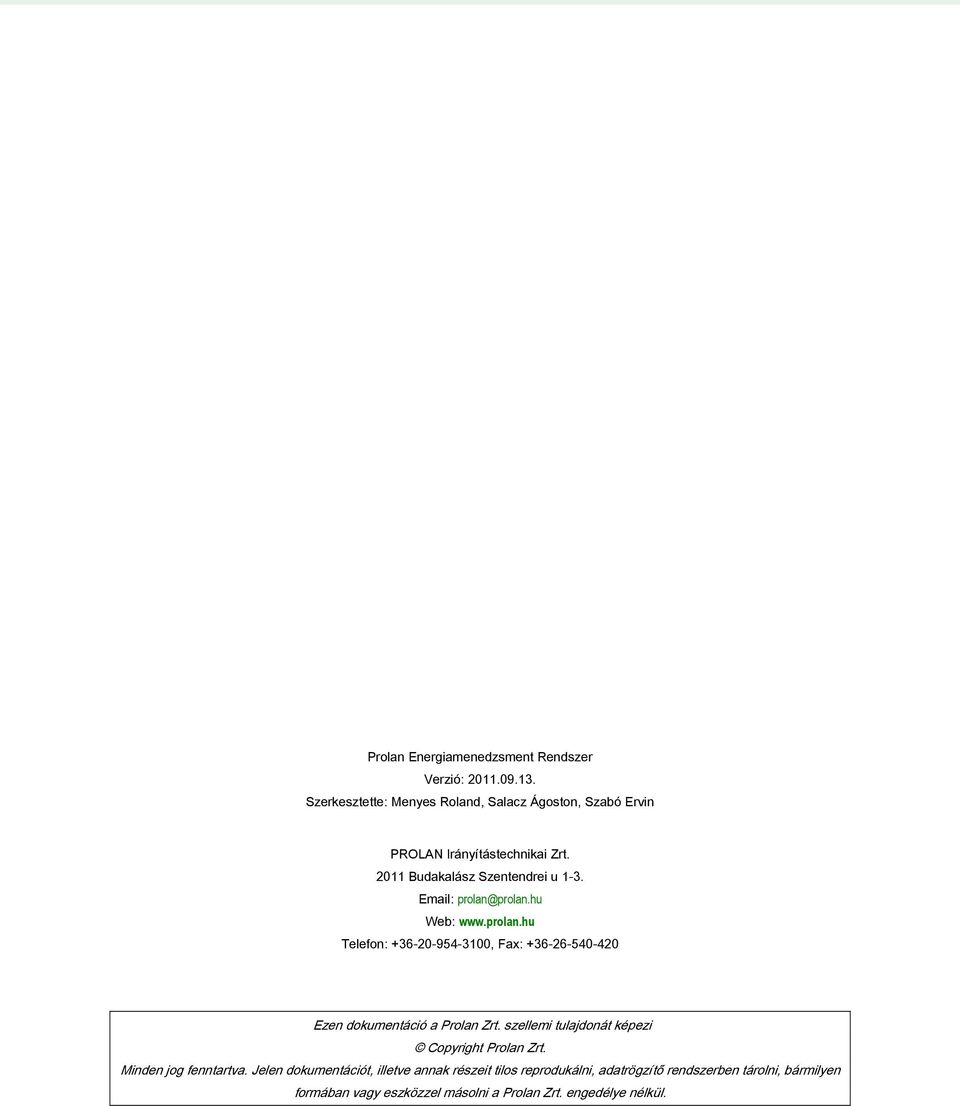

2 Prolan Energiamenedzsment Rendszer Verzió: Szerkesztette: Menyes Roland, Salacz Ágoston, Szabó Ervin PROLAN Irányítástechnikai Zrt Budakalász Szentendrei u prolan@prolan.hu Web: Telefon: , Fax: Ezen dokumentáció a Prolan Zrt. szellemi tulajdonát képezi Copyright Prolan Zrt. Minden jog fenntartva. Jelen dokumentációt, illetve annak részeit tilos reprodukálni, adatrögzítő rendszerben tárolni, bármilyen formában vagy eszközzel másolni a Prolan Zrt. engedélye nélkül.

3 1 Tartalom 1. BEVEZETŐ PROLAN ENERGIAMENEDZSMENT RENDSZER A PROLAN ENERGIAMENEDZSMENT RENDSZER FEJLESZTÉSÉNEK CÉLJA, FELÉPÍTÉSÉT MEGALAPOZÓ ELVEK A PROLAN ENERGIAMENEDZSMENT RENDSZER SZOLGÁLTATÁSAI A PROLAN ENERGIAMENEDZSMENT RENDSZER ELEMEI KÖRVEZÉRLŐ RENDSZEREK A PROLAN ENERGIAMENEDZSMENT RENDSZERBEN OKOSMÉRŐ RENDSZER LAKOSSÁGI SZOLGÁLTATÁSAI AZ OKOSMÉRŐ RENDSZER ELEMEI Rendszer-architektúra ProMeter család, az intelligens mérőeszközök A ProMTEC és a ProMUC készülékek felépítése A ProMeter eszközök jellemzői Önálló kommunikációs központ AZ OKOSMÉRŐ RENDSZER SZOLGÁLTATÁSAI Elemi szolgáltatások Mérőközpont szolgáltatásai Választható kommunikációs csatornák Tarifakezelés Nem villamosenergia közműszolgáltatók integrációja Fogyasztói korlátozások a beépített főkapcsolóval Vezérlés Fizetési üzemmódok Export villamosenergia mérése Fogyasztói tájékoztatás További lakossági szolgáltatások JOGOSULATLAN BEAVATKOZÁS FELÜGYELET JOGOSULATLAN BEAVATKOZÁS FELÜGYELETI RENDSZER SZOLGÁLTATÁSOK Villamosenergia-fogyasztással kapcsolatos beavatkozások detektálása Egyéb közműszolgáltatással kapcsolatos beavatkozások detektálása Adaptálhatóság KÖZVILÁGÍTÁSI SZOLGÁLTATÁSOK KÖZVILÁGÍTÁS-VEZÉRLÉS Közvilágítás Vezérlő Rendszer Közvilágítás-vezérlési szolgáltatások Hagyományos tárolt menetrend Speciális tárolt menetrendek Eseti kezelési lehetőségek ECLIPSE fényáram vezérlés Alkonykapcsolós vezérlés Többszínű kivilágítás... 24

4 A Közvilágítás Vezérlő Rendszer felhasználói felületei KÖZVILÁGÍTÁS-FELÜGYELET Közvilágítás Felügyeleti Rendszer Közvilágítás Felügyeleti Szolgáltatások A Közvilágítás Felügyeleti Rendszer felhasználói felületei KÖZVILÁGÍTÁS VEZÉRLÉS ÉS FELÜGYELET EGY RENDSZERBEN TELJESÍTMÉNYGAZDÁLKODÁSI SZOLGÁLTATÁSOK TELJESÍTMÉNYGAZDÁLKODÁSI RENDSZER TELJESÍTMÉNYKORLÁTOZÁS Első fokozat Második fokozat Terhelésledobás frekvenciacsökkenésre Integrált működés a közvilágítás-vezérléssel TELJESÍTMÉNYSZABÁLYOZÁS Zárt hurkú szabályozás Hőtárolós modell Paraméterezés TARIFAVEZÉRLÉS FOGALMAK ÉS RÖVIDÍTÉSEK MAGYARÁZATAI FOGALOMTÁR PROPER ALRENDSZEREINEK ÉS RENDSZERELEMEINEK LISTÁJA RÖVIDÍTÉSEK JEGYZÉKE ProPER rövidítések Nemzetközileg használt elnevezések rövidítései AZ ÁBRÁK KÉSZÍTÉSE SORÁN HASZNÁLT JELZÉSEK MAGYARÁZATA ALKALMAZOTT SZÍNEK JELENTÉSE ALKALMAZOTT SZIMBÓLUMOK JEGYZÉKE... 35

5 3 1. Bevezető A Prolan Zrt-t 1990-ben alapította egy ipari irányítástechnikai területen járatos mérnök csapat. A cég azóta több mint 200 főt foglalkoztató cégcsoporttá nőtt, amelynek profilja a villamosenergia-ipari irányítástechnikai rendszerek fejlesztése és szállítása, valamint vasútautomatizálási feladatok megoldása. Szakmai sikereink a villamosenergia-ipar területén: 1991 Az első PC alapú, melegtartalékolt 2x2 képernyős Helyi Adatmegjelenítő (HAM) felszerelése a debreceni alaphálózati alállomásban, amelyet az elmúlt 20 évben közel 200 db követett, 1992 Az első Prolan mezőgép (ProField RTU) üzembe helyezése. Az ÜRIK 1 projekt A Prolan Zrt. piaci sikerei számokban alállomási RTU a magyar áramszolgáltatóknál rádiós oszlopgép alaphálózati alállomási RTU, alállomáson ZEUS SCADA alállomási megjelenítő Kezelő Központ (KEK), és Központi Kezelő Központ (KKEK) a MAVIR Zrt.-nél EdF DÉMÁSZ SCADA eladott RKV vevő készülék 1995-ös indulása után a Prolan piacvezetővé vált Magyarországon mind az átviteli, mint az elosztó hálózaton, ProField-C RTU berendezések és öt Kezelő Központ szállítása az MVM Zrt. alaphálózati szekunder rekonstrukciós projektjéhez, DÉMÁSZ Üzemirányító Központok, Körzeti Diszpécser szolgálat üzembe helyezése 2006 Integrált teljesítménygazdálkodási modult fejlesztése ZEUS SCADA rendszerhez az EdF Zrt. (korábban: DÉMÁSZ) számára, 2006 Megkezdődik a Prolan saját Rádiófrekvenciás Körvezérlő készülékeinek (RKV) gyártása, /2015: Integrált SCADA/EMS/DMS rendszer fejlesztése az Émász Hálózati Kft. részére. A munka előreláthatóan 2013-tól az ELMÜ rendszerének elkészítésével folytatódik, 2009 A Prolan első Körvezérlő Központjának (KVK) megvalósítása az E-On Dél-dunántúli Áramhálózati Zrt. részére. A Prolan Zrt től üzletági modell szerint működik: a Energiamenedzsment üzletág villamosenergiai és vasútautomatizálási üzletág mellett létrejön az energiamenedzsment üzletág. Ezt az üzletágat erősíti a Prolan Zrt-vel közös tulajdonba került IPSOL Rendszerház Kft-vel kötött stratégiai együttműködés. Az IPSOL Kft. teljes fejlesztői kapacitásával együttműködik a Prolannal közös termékportfólió kialakításán. Ez a leírás a Prolan Energiamenedzsment Rendszer, azaz a ProPER koncepcióját, a közös termékportfóliót, ezen belül a már elkészült és még fejlesztés alatt álló elemeit és rendszereit ismerteti. 1 ÜRIK: Üzemirányítási Rendszer Irányítástechnikai Korszerűsítése

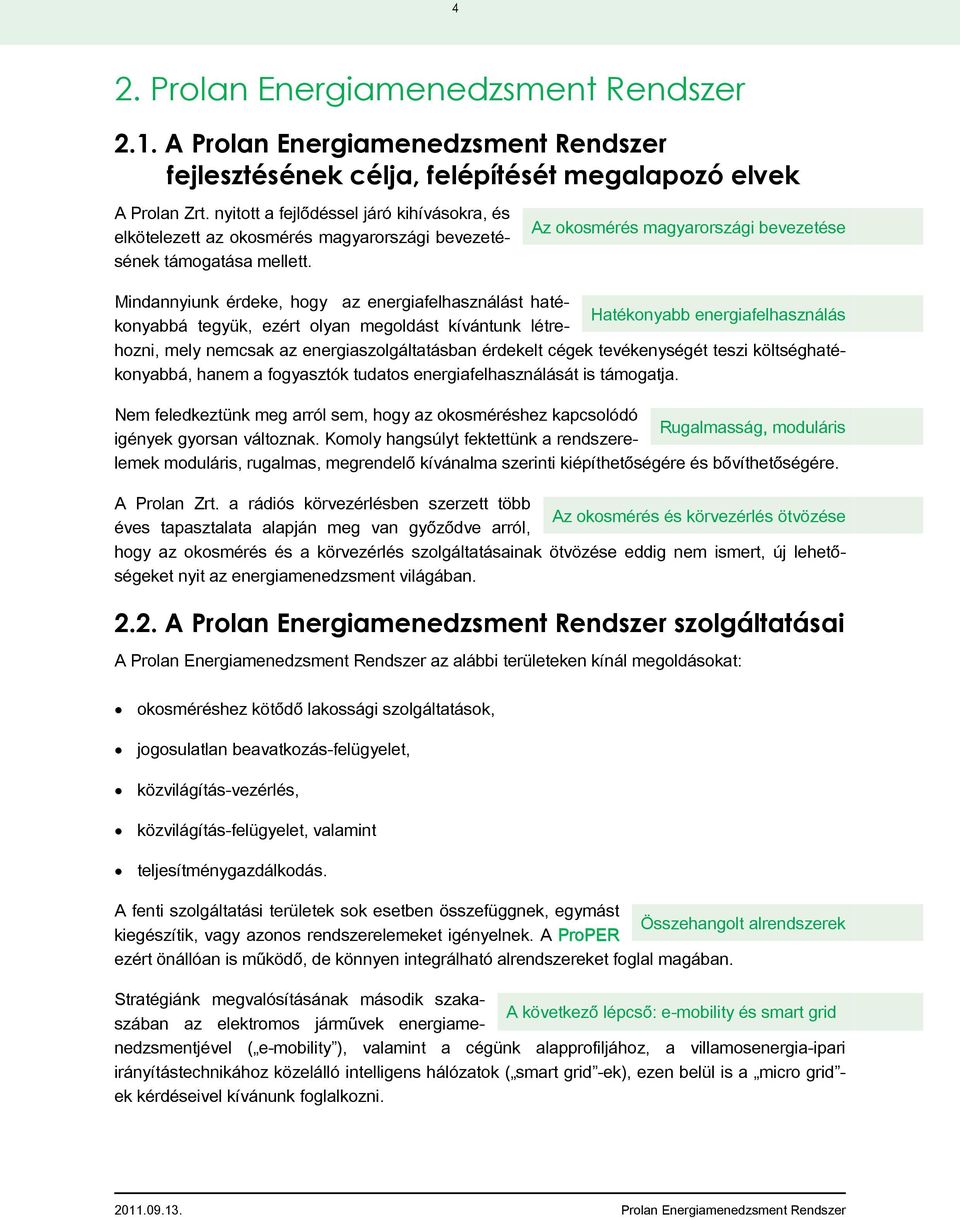

6 4 2. Prolan Energiamenedzsment Rendszer 2.1. A Prolan Energiamenedzsment Rendszer fejlesztésének célja, felépítését megalapozó elvek A Prolan Zrt. nyitott a fejlődéssel járó kihívásokra, és elkötelezett az okosmérés magyarországi bevezetésének támogatása mellett. Az okosmérés magyarországi bevezetése Mindannyiunk érdeke, hogy az energiafelhasználást hatékonyabbá tegyük, ezért olyan megoldást kívántunk létre- Hatékonyabb energiafelhasználás hozni, mely nemcsak az energiaszolgáltatásban érdekelt cégek tevékenységét teszi költséghatékonyabbá, hanem a fogyasztók tudatos energiafelhasználását is támogatja. Nem feledkeztünk meg arról sem, hogy az okosméréshez kapcsolódó Rugalmasság, moduláris igények gyorsan változnak. Komoly hangsúlyt fektettünk a rendszerelemek moduláris, rugalmas, megrendelő kívánalma szerinti kiépíthetőségére és bővíthetőségére. A Prolan Zrt. a rádiós körvezérlésben szerzett több Az okosmérés és körvezérlés ötvözése éves tapasztalata alapján meg van győződve arról, hogy az okosmérés és a körvezérlés szolgáltatásainak ötvözése eddig nem ismert, új lehetőségeket nyit az energiamenedzsment világában A Prolan Energiamenedzsment Rendszer szolgáltatásai A Prolan Energiamenedzsment Rendszer az alábbi területeken kínál megoldásokat: okosméréshez kötődő lakossági szolgáltatások, jogosulatlan beavatkozás-felügyelet, közvilágítás-vezérlés, közvilágítás-felügyelet, valamint teljesítménygazdálkodás. A fenti szolgáltatási területek sok esetben összefüggnek, egymást Összehangolt alrendszerek kiegészítik, vagy azonos rendszerelemeket igényelnek. A ProPER ezért önállóan is működő, de könnyen integrálható alrendszereket foglal magában. Stratégiánk megvalósításának második szakaszában az elektromos járművek energiame- A következő lépcső: e-mobility és smart grid nedzsmentjével ( e-mobility ), valamint a cégünk alapprofiljához, a villamosenergia-ipari irányítástechnikához közelálló intelligens hálózatok ( smart grid -ek), ezen belül is a micro grid - ek kérdéseivel kívánunk foglalkozni.

7 A Prolan Energiamenedzsment Rendszer elemei Az alábbi ábra a ProPER elemeinek rendszeren belül elfoglalt helyét és kapcsolatait szemlélteti: 1. ábra Prolan Energiamenedzsment Rendszer A ProPER középpontjában a Prolan Energiamenedzsment Központ áll, melynek fő elemei megfeleltethetőek a rendszer szolgáltatási csoportjainak. A lakossági okosmérés szolgáltatásait az Okosmérő Adatközpont (OAK) valósítja meg, amely az alábbi adatforrásokkal állhat kapcsolatban: ProMTEC okosmérők, ProMUC otthoni kommunikációs központ Egyéb közüzemi ( pl. gáz, víz) mérők, Más intelligens eszközök. A mért értékek és a szolgáltatáshoz kapcsolódó kísérő adatok automatikusan továbbításra kerülnek a szolgáltató ügyviteli rendszerébe. A tudatos fogyasztói magatartást a háztartásba telepíthető kijelzőn, a fogyasztó laptopján, okostelefonján, esetleg TV-jén megjelenő, illetve a szolgáltató Web-szerverén keresztül elérhető információs oldal ösztönzi. Az így megvalósult Okosmérő Rendszer (OR) szolgáltatásait egészíti ki a Jogosulatlan Beavatkozás Felügyeleti Alkalmazás (JBFA) és a Közvilágítás Felügyeleti Alkalmazás (KVFA). A JBFA célja a jogosulatlan fogyasztói beavatkozásokat felderítve a hálózati veszteségek

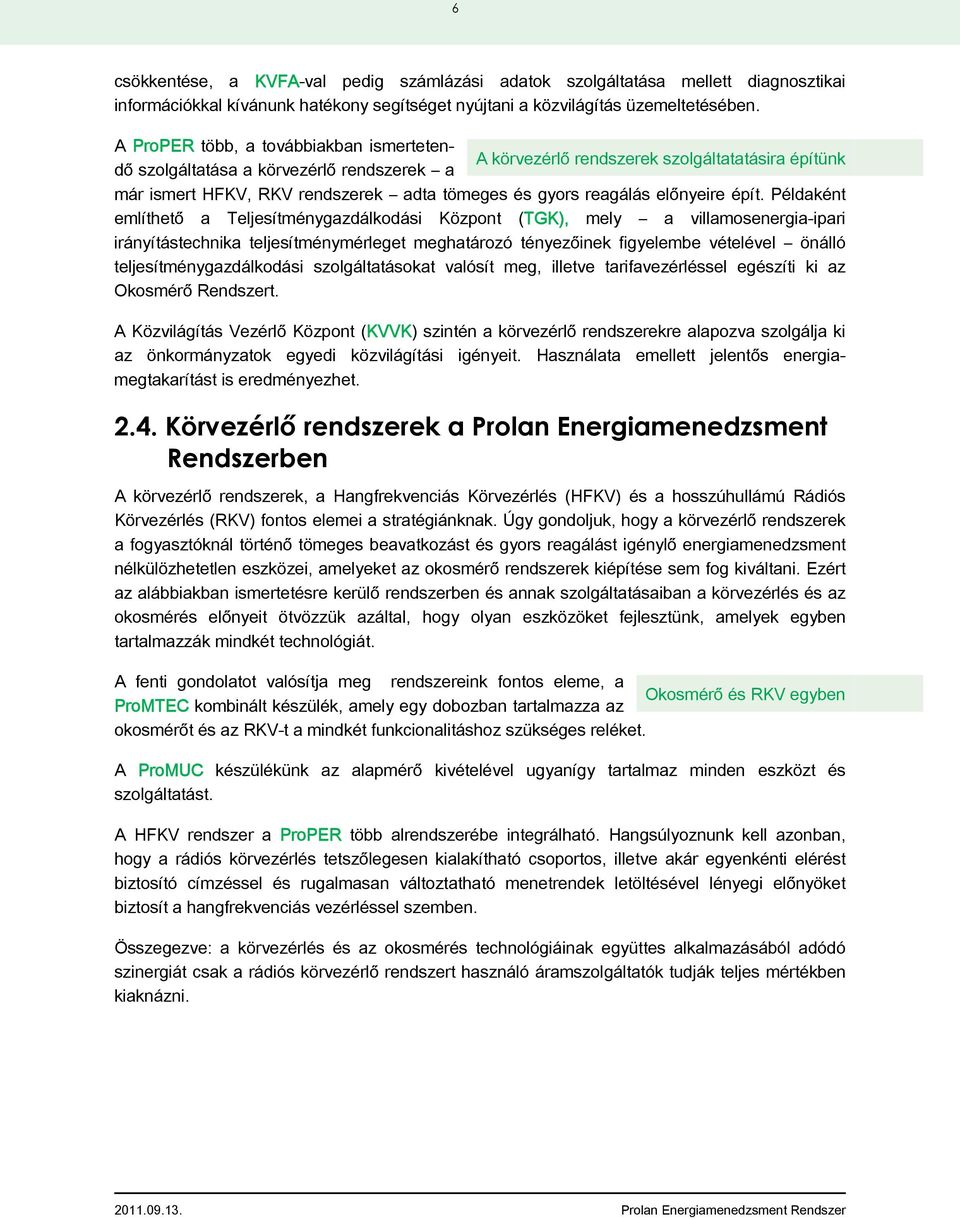

8 6 csökkentése, a KVFA-val pedig számlázási adatok szolgáltatása mellett diagnosztikai információkkal kívánunk hatékony segítséget nyújtani a közvilágítás üzemeltetésében. A ProPER több, a továbbiakban ismertetendő szolgáltatása a körvezérlő rendszerek a A körvezérlő rendszerek szolgáltatatásira építünk már ismert HFKV, RKV rendszerek adta tömeges és gyors reagálás előnyeire épít. Példaként említhető a Teljesítménygazdálkodási Központ (TGK), mely a villamosenergia-ipari irányítástechnika teljesítménymérleget meghatározó tényezőinek figyelembe vételével önálló teljesítménygazdálkodási szolgáltatásokat valósít meg, illetve tarifavezérléssel egészíti ki az Okosmérő Rendszert. A Közvilágítás Vezérlő Központ (KVVK) szintén a körvezérlő rendszerekre alapozva szolgálja ki az önkormányzatok egyedi közvilágítási igényeit. Használata emellett jelentős energiamegtakarítást is eredményezhet Körvezérlő rendszerek a Prolan Energiamenedzsment Rendszerben A körvezérlő rendszerek, a Hangfrekvenciás Körvezérlés (HFKV) és a hosszúhullámú Rádiós Körvezérlés (RKV) fontos elemei a stratégiánknak. Úgy gondoljuk, hogy a körvezérlő rendszerek a fogyasztóknál történő tömeges beavatkozást és gyors reagálást igénylő energiamenedzsment nélkülözhetetlen eszközei, amelyeket az okosmérő rendszerek kiépítése sem fog kiváltani. Ezért az alábbiakban ismertetésre kerülő rendszerben és annak szolgáltatásaiban a körvezérlés és az okosmérés előnyeit ötvözzük azáltal, hogy olyan eszközöket fejlesztünk, amelyek egyben tartalmazzák mindkét technológiát. A fenti gondolatot valósítja meg rendszereink fontos eleme, a Okosmérő és RKV egyben ProMTEC kombinált készülék, amely egy dobozban tartalmazza az okosmérőt és az RKV-t a mindkét funkcionalitáshoz szükséges reléket. A ProMUC készülékünk az alapmérő kivételével ugyanígy tartalmaz minden eszközt és szolgáltatást. A HFKV rendszer a ProPER több alrendszerébe integrálható. Hangsúlyoznunk kell azonban, hogy a rádiós körvezérlés tetszőlegesen kialakítható csoportos, illetve akár egyenkénti elérést biztosító címzéssel és rugalmasan változtatható menetrendek letöltésével lényegi előnyöket biztosít a hangfrekvenciás vezérléssel szemben. Összegezve: a körvezérlés és az okosmérés technológiáinak együttes alkalmazásából adódó szinergiát csak a rádiós körvezérlő rendszert használó áramszolgáltatók tudják teljes mértékben kiaknázni.

9 7 A Prolan Zrt. fejlesztési stratégiájának alapgondolata, hogy vevői számára úgy kínáljon új terméket és szolgáltatást, hogy a régit ne kelljen azonnal leselejtezni, hanem lehetőség legyen annak fokozatos kifuttatása mellett a rendszert új eszközökkel bővíteni 2. A Prolan Zrt. igyekszik megkönnyíteni azon áramszolgáltatók helyzetét, HFKV és RKV egyben akik fontolgatják a HFKV-ról az RKV technológiára történő átállást. Olyan hibrid körvezérlő vevőt fejlesztünk, amely HFKV és RKV üzemmódban egyaránt tud dolgozni. A kezdetben HFKV üzemmódban működő készülék készenléti állapotban lévő RKV üzemmódja hosszúhullámon érkező távirattal aktiválható, de nincs akadálya a két üzemmód egyidejű használatának sem. A hibrid körvezérlő önálló készülékként, illetve a ProMTEC és ProMUC készülékek részeként egyaránt elérhető. 2 Ahogy ez történt a Prolan Profield RTU rendszer bevezetésekor azon alállomásokban, ahol már működtek MMG-Automatika művek által szállított SAM-85 telemechanika rendszerek. Nem jelentette a SAM-ok kidobását, mert a Profield-H fejgép megoldotta a régi és az új technológia együttélését az átmeneti időben. Ez az átmeneti idő néhány alállomáson még ma is tart, mert még vannak SAM-ok Profield-H fejgép alatt.

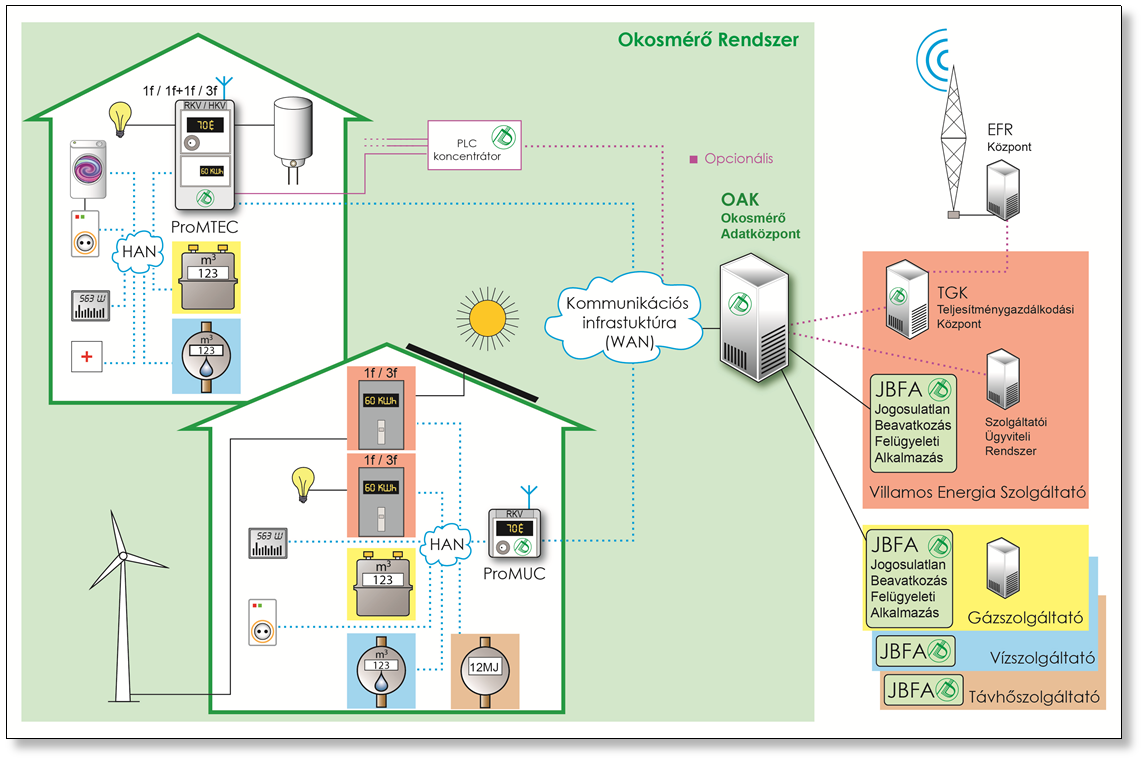

10 8 3. Okosmérő Rendszer lakossági szolgáltatásai 3.1. Az Okosmérő Rendszer elemei Rendszer-architektúra Az Okosmérő Rendszer (OR) a Prolan által gyártott okosmérőkből (ProMeter család), a kommunikációs infrastruktúrából, az Okosmérő Adatközpontból (OAK), és a Jogosulatlan Beavatkozás Felügyeleti Alkalmazásból (JBFA), mint rendszerkomponensekből áll. A rendszer más gyártók okosmérőinek fogadására is fel van készítve alkalmas a vegyes technológia egységes kezelésére. Az OR mindkét, szakmai körökben elterjedt tulajdonosi Különböző tulajdonosi struktúrák struktúrát támogatja: kiépíthető úgy is, hogy a mérők és okosmérő infrastruktúra a villamosenergia szolgáltató/üzemeltető szektor tulajdonában van, de akár úgy is, hogy azok egy független aggregátor cég tulajdonát képezik. Az Okosmérő Rendszer felépítését és rendszerkapcsolatait az következő ábra szemlélteti: 2. ábra Az Okosmérő Rendszer

11 9 A mérési adatokat és járulékos információkat szolgáltató Több közműszolgáltató integrációja ProMTEC okosmérők a fogyasztói oldalon helyezkednek el. Állhatnak önmagukban, de az otthoni hálózaton keresztül (HAN) több közműszolgáltató (gáz, víz) mérői, illetve egyéb fogyasztói igényeket kiszolgáló eszközök is csatlakozhatnak hozzá. Az okosmérő (ProMTEC) készülék vagy az otthoni kommunikációs központ (ProMUC) által összegyűjtött, azonosított mérési helyhez tartozó, hiteles mérési adatok a nagykiterjedésű kommunikációs infrastruktúrán (WAN) keresztül kerülnek továbbításra. Az Okosmérő Adatközpont (OAK) biztosítja azok tárolását, feldolgozását, továbbá események, riasztások, illetve a mérők és mérési adatok egyedi vagy csoportos kezelését. Az OAK-hoz további rendszerek kapcsolódhatnak. Rajta keresztül jutnak a számlázási adatok a különböző szolgáltatók ügyviteli rendszereibe, de ide illeszthető az egyes szolgáltatók saját Jogosulatlan Beavatkozás Felügyeleti Alkalmazása (JBFA) is. A Teljesítménygazdálkodási Központon (TGK) keresztül a fogyasztók tömeges kapcsolására, vagy akár fogyasztásuk korlátozására nyílik lehetőség a körvezérlő rendszerek (RKV, HFKV) segítségével ProMeter család, az intelligens mérőeszközök A ProMeter mérőcsaládot ProMTEC és ProMUC típusú készülékek és egyéb kiegészítők alkotják. ProMTEC készülékek beépített villamosenergia mérővel rendelkeznek, melyek felépítéstől függően egy- vagy háromfázisú mérést Egy és háromfázisú mérők valósítanak meg. Az egyfázisú mérők lehetnek kétszer vagy háromszor egyfázisúak is, így a minden-napszaki és a vezérelt-különmért ( éjszakai ) fogyasztás egymástól függetlenül, de egy készülékkel mérhető. Opcionálisan mindegyik készülék integrált RKV és/vagy Okosmérő, RKV/HFKV vevő egyben HFKV vevőt tartalmazhat a megfelelő funkcióhoz tartozó 1-3 relével együtt. Külső vevő csatlakoztatására tehát nincs szükség; egyetlen ProMTEC okosmérő képes kiváltani két egyfázisú mérőt és egy RKV vagy HFKV vevőt. A ProMUC kommunikációs központ a mérő kivételével tartalmaz minden olyan komponenst, amely a ProMTEC készülékben is megtalálható. Önálló kommunikációs központ A ProMeter eszközök vezetékes vagy vezeték nélküli technológiákat Bővíthetőség, modularitás használva az otthoni hálózat révén további mérőkkel, külső eszközökkel, például lakossági kijelzőkkel, okoskonnektorokkal vagy a külső relés egységgel bővíthetők. Moduláris kialakításukból fakadóan kommunikációs részegységeik a helyszínen is cserélhetők, kiegészíthetők. A mérőkészülékek helyigénye és védettsége megfelel a háromfázisú mérőórákkal szemben támasztott szabványos követelményeknek. Több áramkör mérése, illetve RKV/HFKV modul beépítése esetén ugyanakkor komoly előnyt jelent, hogy csak egyetlen készülék szerelését illetve a későbbiekben karbantartását kell elvégezni.

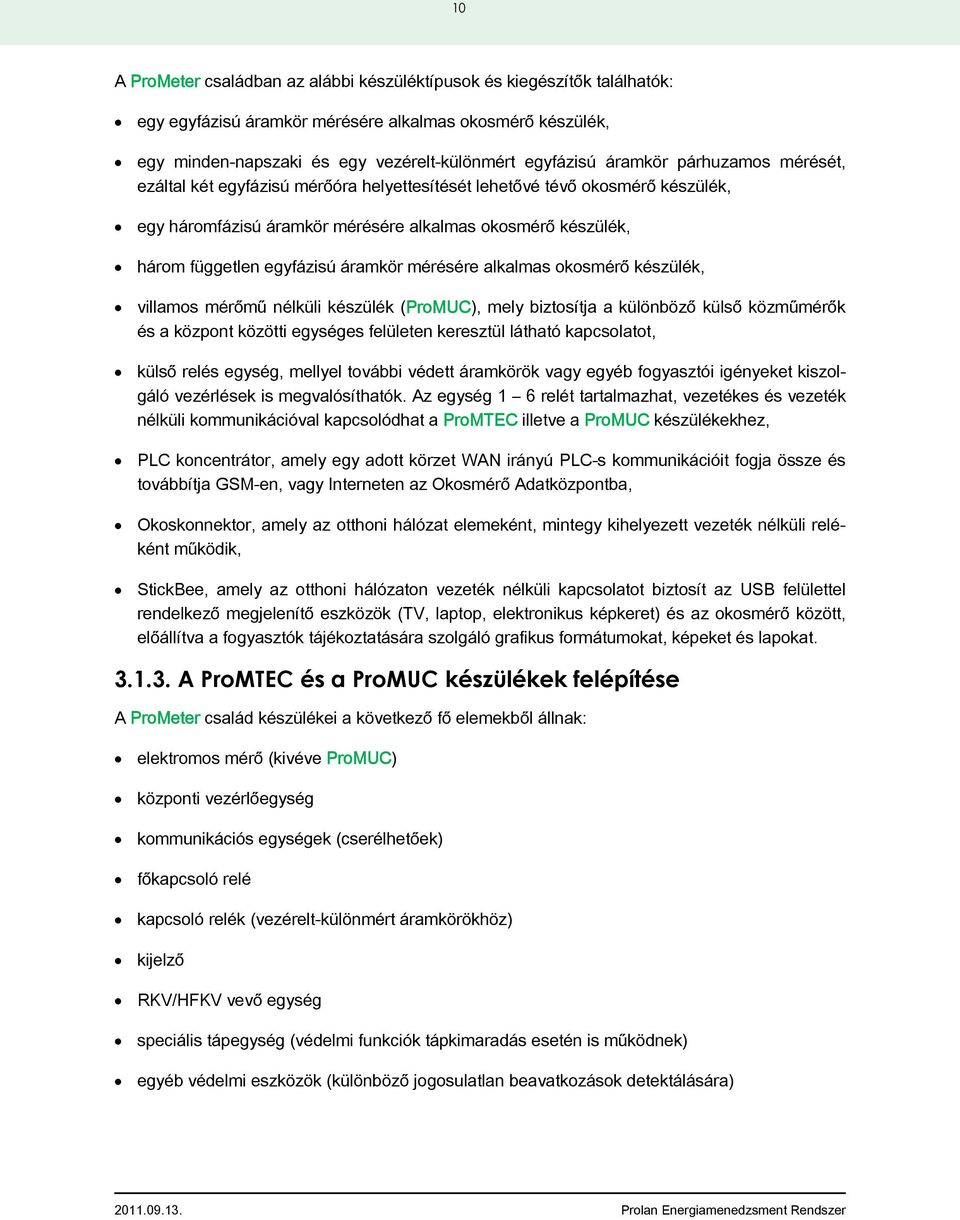

12 10 A ProMeter családban az alábbi készüléktípusok és kiegészítők találhatók: egy egyfázisú áramkör mérésére alkalmas okosmérő készülék, egy minden-napszaki és egy vezérelt-különmért egyfázisú áramkör párhuzamos mérését, ezáltal két egyfázisú mérőóra helyettesítését lehetővé tévő okosmérő készülék, egy háromfázisú áramkör mérésére alkalmas okosmérő készülék, három független egyfázisú áramkör mérésére alkalmas okosmérő készülék, villamos mérőmű nélküli készülék (ProMUC), mely biztosítja a különböző külső közműmérők és a központ közötti egységes felületen keresztül látható kapcsolatot, külső relés egység, mellyel további védett áramkörök vagy egyéb fogyasztói igényeket kiszolgáló vezérlések is megvalósíthatók. Az egység 1 6 relét tartalmazhat, vezetékes és vezeték nélküli kommunikációval kapcsolódhat a ProMTEC illetve a ProMUC készülékekhez, PLC koncentrátor, amely egy adott körzet WAN irányú PLC-s kommunikációit fogja össze és továbbítja GSM-en, vagy Interneten az Okosmérő Adatközpontba, Okoskonnektor, amely az otthoni hálózat elemeként, mintegy kihelyezett vezeték nélküli reléként működik, StickBee, amely az otthoni hálózaton vezeték nélküli kapcsolatot biztosít az USB felülettel rendelkező megjelenítő eszközök (TV, laptop, elektronikus képkeret) és az okosmérő között, előállítva a fogyasztók tájékoztatására szolgáló grafikus formátumokat, képeket és lapokat A ProMTEC és a ProMUC készülékek felépítése A ProMeter család készülékei a következő fő elemekből állnak: elektromos mérő (kivéve ProMUC) központi vezérlőegység kommunikációs egységek (cserélhetőek) főkapcsoló relé kapcsoló relék (vezérelt-különmért áramkörökhöz) kijelző RKV/HFKV vevő egység speciális tápegység (védelmi funkciók tápkimaradás esetén is működnek) egyéb védelmi eszközök (különböző jogosulatlan beavatkozások detektálására)

13 A ProMeter eszközök jellemzői A készülékek különböző, mérésekhez, számlázáshoz, üzemeltetéshez, vagy fogyasztói tájékoztatáshoz kapcsolódó szolgáltatást nyújthatnak: 3. ábra a ProMeter család szolgáltatási csoportjai A 3. ábra körökbe rendezett szimbólumai alapján a ProMeter család szolgáltatási csoportjai között megtaláljuk: a nem villamos energetikai közműszolgáltatók integrálását, a fogyasztási és egyéb releváns adatok paraméterezhető gyakoriságú távleolvasását, fogyasztói profil előállítását, vezérelt-különmért villamosenergia mérését, jogosulatlan hozzáféréssel okozott veszteségek észlelését és csökkentését, az okosmérő készülékek központ irányú kommunikációs hálózatba illesztését, illetve további külső közműmérők, kijelzők, intelligens fogyasztók csatlakoztatását, ezáltal a WAN és HAN hálózatok összekapcsolását,

14 12 a fogyasztók számára számos információ speciális kijelzőn (IHD), televízión, elektronikus képkereten vagy otthoni számítógépen történő megjelenítését, fogyasztói korlátozásokat és az azokhoz tartozó küszöbértékek definiálását, valamint szükség esetén azonnali beavatkozást távoli hozzáférés útján, előrefizetéses és hagyományos, számla alapú utófizetéses üzemmód kialakítását, különböző tarifák ütemezett vagy dinamikus alkalmazását, kijelzést ekvivalens fogyasztói egységekben (energia, ár, széndioxid-egyenérték) valamint, az RKV vagy HFKV körvezérlő rendszereken keresztül történő központi terhelésgazdálkodást Önálló kommunikációs központ A ProMeter család tagjai az otthoni hálózat kommunikációs központjaként működnek, élő kapcsolatot teremtve az otthoni hálózat eszközei és az Okosmérő Adatközpont (OAK) között. A ProMTEC készülékekben a kommunikációs modul egy beépített villamosenergia mérővel egészül ki, így ideális választás azon fogyasztók számára, akiknél villamosenergia mérésére és okosmérésre egyaránt szükség van. A ProMUC önálló kommunikációs központ olyan fogyasztók részére ajánlható, akiknél már van megfelelő mérő, vagy akik valamilyen egyéb okból nem a ProMTEC-be épített villamos mérőt kívánják használni Az Okosmérő Rendszer szolgáltatásai Elemi szolgáltatások A ProMTEC mérők alapszolgáltatása a villamosenergia mérése, mely a választott típusoknak Villamosenergia-mérés megfelelően egy, kétszer egy, vagy három fázison, illetve különböző tarifához rendelt áramkörönként történhet. A mérési adat függetlenül attól, hogy egy mérő különböző csatornáiból vagy különböző mérőkből származik a szolgáltató POD azonosítójához rendelten érkezik a mérési központba. A hiteles mérő és az azonosított és megbízható csatornán érkező Hiteles mérés és leolvasás adatoknak köszönhetően hiteles automatikus mérőleolvasó rendszer biztosítja a jogszabályi elvárásoknak megfelelő számlázás lehetőségét. A mérési adatokon felül a ProMTEC készülékek Feszültségminőség és fogyasztói profil feszültségminőség jellemzőket gyűjtenek és megadott paraméterezés szerint terhelési görbéket állítanak elő, melyek igény szerinti rendszerességgel kiolvashatók.

15 Mérőközpont szolgáltatásai A mérőket az Okosmérő Adatközpont (OAK) kezeli és tartja nyilván, melynek adatbázisa szinkronizálható az adott szolgáltató ügyviteli rendszerével. A központ kialakításánál komoly hangsúlyt fektetünk arra, hogy nagyszámú mérő kezelése is minél kevesebb kézi beavatkozást igényeljen. Ezt segítik az egyedi igények szerint összeállított szűrési feltételek, a kiválasztott mérők körén végzett műveletek, az automatikus adatfeldolgozás, és a csoportos hibajelzés. A rendszer a megrendelő kívánalmainak megfelelően skálázható, és akár menet közben is bővíthető, így kisés nagyszámú mérőt egyaránt kiszolgálhat. Az OAK alapszolgáltatása a mérők csoportos, automatikus, ütemezett leolvasása, adatlekérése, valamint ütemezett parancstovábbítás a részükre. A parancsok feldolgozása a háttérben történik, annak folyamatáról és sikerességéről riport készül. A mérők és a rendszer eseményei egy eseménynaplóban tekinthetők meg, melyhez igény szerint riasztások paraméterezhetők. A rendszer képes a mérők azonnali jelzéseinek fogadására, ezáltal alkalmas üzemirányítási és jogosulatlan beavatkozási riasztások előállítására is. Nagyszámú mérő kezelését automatikus mérőregisztráció támogatja. A megfelelő paraméterezéssel felhelyezett készülék a hálózatban további kézi regisztrációt nem igényel, adatai azonnal az éles rendszerbe és onnan a számlázást megvalósító ügyviteli rendszerbe kerülnek. A rendszerhez más gyártók mérői is csatlakoztathatók. Szintén ProPER-hez illeszthetők további külső központi rendszerek, melyekkel igény szerinti adatcsere valósítható meg. Az OAK beépített rendszerdiagnosztikát tartalmaz, figyeli a mérők és a kommunikációs csatornák működőképességét, és megfelelő beállítások mellett jelzi azok észlelt hibáit Választható kommunikációs csatornák Mind a központ és mérő, mind a mérő és otthoni hálózati egységek közötti kommunikációban több technológiai megoldást kínálunk. A háztartásban elhelyezett készülékek központtal való kapcsolatához (WAN) PLC, GSM vagy bérelt vonali összeköttetés kezelését biztosítjuk, míg az otthoni hálózatban (HAN) M-Bus, ZigBee, Ethernet, vagy WIFI áll rendelkezésre. A már felszerelt elektronikus mérők jelzéseit impulzus bemeneteken keresztül tudjuk fogadni. Így a hagyományos mérők továbbiakban is használhatók, nem kell ezeket lecserélni. A rendszer architektúrája az információs technológiák rohamos fejlődésére tekintettel lehetővé teszi a kommunikációs modulok cseréjét, szükség esetén további kommunikációs csatornák hozzáadását.

16 Tarifakezelés A ProMTEC mérők további alapszolgáltatása, hogy a Egyenleg kijelzése fogyasztást nem csak összesítve, de tarifákhoz kötötten is mérik. Mérési csatornánként definiálhatók a tarifák és a tarifaváltás menetrendje. A tarifához tartozó ár és a központból beállított alapdíj alapján a készülék ki tudja jelezni a fogyasztó aktuális becsült egyenlegét. A tarifaváltás a készülékbe programozott menetrend alapján Tarifaváltás pontos időben történhet. A készülék az Okosmérő Adatközpontból közvetlenül, vagy az RKV által 10 másopercenként vett távirattal egyaránt szinkronizálható. Belső órája garantálja, hogy a tarifaváltás mindig a pontos időben történik. A menetrendet a szolgáltató, a tarifaváltási időpontok, árak, illetve egyéb tarifainformációk frissítésével a központból tetszőlegesen módosíthatja. Tarifaváltás körvezérlő rendszereken keresztül is megvalósítható. Tarifaközlés hosszúhullámon Az RKV vevőkben általánosan elterjedt szolgáltatásokra alapozva a vevők relé kimeneteit felhasználhatjuk az egyes tarifák aktiválására, így a tarifaváltás indulhat a vevők belső programja alapján, vagy a központból küldött parancsra. Nem feledkeztünk meg arról sem, hogy a Ad hoc tarifa és kiegyensúlyozott energiamérleg tarifális bontás elsődleges célja a fogyasztói szokások befolyásolásával a terhelés-termelés optimális kiegyensúlyozása. A megújuló energiaforrások használatát opcionális, ad hoc tarifaüzemmód támogatja, melyben a készülék többnyire az alaptarifán üzemel, és csak a szolgáltató egyedi parancsára vált át egy másikra. Az energiamérleg megbízható kiegyensúlyozásához Tarifavezérlés okoskonnektorokkal szükséges, hogy a tarifaváltásnak megfelelő terhelésváltozás fogyasztói beavatkozás nélkül történjen meg. Ezért került a ProMeter készülékcsalád szolgáltatásai közé a tarifavezérlés, melyet az adott tarifához, illetve árszinthez kötötten működő, tetszőleges villamos fogyasztót ellátó okoskonnektorok biztosítanak Nem villamosenergia közműszolgáltatók integrációja A nem Prolan által gyártott, egyéb villamosenergia-, hideg-, melegvíz-, gáz-és Egységes Okosmérő Infrastruktúra hőmennyiségmérők otthoni hálózatban történő csatlakoztatása a sokféle támogatott technológiának és nyitott szabványoknak köszönhetően egyszerűen megoldható. Az említett (külső) mérők szolgáltatásait ProMTEC vagy ProMUC típusú eszköz kezeli, és a szolgáltatói központok számára transzparens módon biztosítja az ezekhez való hozzáférést. Lehetővé teszi továbbá a közműmérők számlálóinak és fogyasztási profiljaik ütemezett leolvasását, a mérőkben keletkezett események továbbítását, illetve esetenként a fogyasztás igény szerinti korlátozását.

17 Fogyasztói korlátozások a beépített főkapcsolóval A ProMeter készülékek mind a fogyasztót érintő Távvezérelt lekapcsolás korlátozásokat, mind annak hálózatról történő lekapcsolását távoli hozzáférés útján képesek megvalósítani. A ProMeter okosmérőkkel szükségtelenné válik a Szoftver kismegszakító helyszíni kismegszakító cseréje egy fogyasztó által igényelt villamos teljesítménybővítés esetén: a készülékben tárolt, szerződött teljesítményérték távolról módosítható, amennyiben erre az egyéb feltételek adottak. A túláramvédelmet továbbra is a készülék elé helyezett kismegszakító biztosítja. Amennyiben a fogyasztó szerződéses kötelezettségeinek nem tesz eleget, a szolgáltató három lehetőség közül választhat: teljesítménykorlátozás, fogyasztáskorlátozás, vagy teljes kikapcsolás mellett dönthet. A teljesítménykorlátozási funkciót aktiválva a lekapcsolási küszöb ideiglenesen a szerződött teljesítmény alá vihető, például ha teljes kikapcso- Teljesítménykorlátozás lás lenne ugyan indokolt, de szociális okok miatt egy alap szintű szolgáltatást biztosítani kell. Alapszolgáltatás előfizetéses módban is alkalmazható további eszköze a fogyasztáskorlátozás. Lényege, hogy a fogyasztónak minden hó- Fogyasztáskorlátozás napban rendelkezésére áll egy pénzben vagy fogyasztható energiában meghatározott keret. A ProMeter család tagjai egy háromfázisú áramkör esetén három Teljes lekapcsolás főkapcsoló relével rendelkeznek. Ha a fogyasztáskorlátozás esetére megállapított keret kimerül, vagy ha az egyébként indokolttá válik a főkapcsoló relé segítségével a fogyasztási hely az elosztó hálózatról lekapcsolható. Az említett kikapcsolás és a teljesítménykorlátozás energiamenedzsment célok megvalósítását is szolgálhatja Vezérlés A főkapcsoló relé mellett helyet alakítottunk ki a vezéreltkülönmért mérőcsatornák reléinek, melyek az RKV és Relé-vezérlés HFKV vevő egységgel együtt a készülékházba vannak beépítve. Az esetleges további, vezérelt-különmért áramkörökhöz tartozó vagy egyéb célú relék a külső relés egységben kerülnek elhelyezésre, mely opcionálisan a készülék mellé szerelhető. Nem védett funkciójú relék, mint például tarifavezérelt okoskonnektorok is csatlakoztathatók a rendszerhez, s így további fogyasztói szolgáltatások valósíthatók meg Fizetési üzemmódok A rendszer támogatja mind a hagyományos, utólagos fizetésen alapuló számlás, mind az előrefizetéses elszámolási modellt, illetve az azok közötti váltást is. Előrefizetéses üzemmódban a fogyasztó egyenlege a központban tárolódik, és innen jut el a készülékbe. A készülék az Számlás fizetés Előrefizetéses

18 16 aktuális tarifákat figyelembe véve kiszámítja az elfogyasztott energia pénzbeli ellenértékét, és kijelzőjén vagy egy opcionálisan csatlakoztatott fogyasztói IHD egységen keresztül jelez a fogyasztónak, ha az egyenlege egy megadott szint alá csökken. Amennyiben az egyenleg eléri a nullát, a szolgáltató által meghatározott paraméterezés szerint vagy lekapcsolja a fogyasztást, vagy adott teljesítményszinttel korlátozza azt Export villamosenergia mérése Megújuló energiaforrásból származó, háztartás által ProMeter készülékek együttműködése termelt villamosenergia hálózatba történő visszatáplálásához (export) a háztartásnak a ProPER rendszerben erre az áramkörre önálló mérővel kell rendelkeznie. Az export tarifák kezelését azonban, illetve ezen mérő számára a kommunikációs feladatokat a már felszerelt ProMTEC, vagy ProMUC készülék látja el Fogyasztói tájékoztatás A Nyugat-Európában lezajlott pilot projektekből gyűjtött tapasztalatok igazol- A fogyasztói információk jelentősége ják, hogy a fogyasztási szokások befolyásolásának kulcsa az információellátottság növelése, és ezzel párhuzamosan az információk tudatosítása. Cégünk a fogyasztói tájékoztatást elsősorban olyan eszközökkel TV, okostelefon, e-képkeret, táblagép használata kívánja biztosítani, amelyek a legtöbb háztartásban már eleve jelen vannak (televízió, elektronikus képkeret, okostelefon, laptop, táblagép), de kifejezetten erre a célra fejlesztett otthoni kijelző (IHD) is alkalmazható. Mindezek mellett természetesen a ProMeter készülékek is képesek a legfontosabb információkat megjeleníteni. A választott kijelzőn a fogyasztó egyrészt tájékozódhat aktuális egyenlegéről, a tarifákról, árakról, visszamenőleges fogyasztásáról, másrészt fogadhatja a szolgáltató által részére küldött üzeneteket. Szolgáltatói üzenet További lakossági szolgáltatások A kiépítésre kerülő otthoni hálózatnak Intelligens eszközök a hálózatban köszönhetően a rendszer további lakossági szolgáltatásokat megvalósító eszközökkel is bővíthető, például betörésvédelmi vagy egészségfelügyeleti eszközök, illetve az otthonautomatizálás számára biztosíthat kommunikációs infrastruktúrát. Vezérelt-különmért áramkör kiépítésére vagy bővítésére intelligens konnektorok használhatók. A speciálisan erre a célra készült plombált konnektor biztonságos, vezeték nélküli vagy a táphálózatot használó PLC kommunikációval rendelkezik, és a ProMeter készülékektől veszi a kapcsolási parancsot.

19 17 4. Jogosulatlan beavatkozás felügyelet A jogosulatlan beavatkozások jelentősen megnövelik az energiaszolgáltatók hálózati veszteségeit, ezért ezek felderítésére kiemelt figyelmet fordítunk. A területen járatos áramszolgáltatói szakemberek tapasztalatait felhasználva olyan okosmérőt, és erre épülve olyan rendszert alakítottunk ki, amely a szokásos védelemhez képest egy nagyságrenddel több beavatkozástípust képes felderíteni és jelezni Jogosulatlan Beavatkozás Felügyeleti Rendszer A rendszer nemcsak a szabálytalan vételezést, hanem bizonyos esetekben már az erre irányuló kísérletet is jelezni tudja, ezért azt az észlelhető behatások szélesebb körére utalva Jogosulatlan Beavatkozás Felügyeleti Rendszernek (JBFR) nevezzük. A JBFR az áramszolgáltató okosmérő rendszerére épül, mindössze egy központi komponenssel, a Jogosulatlan Beavatkozás Felügyeleti Alkalmazással (JBFA) egészítve ki azt. A JBFR a jogosulatlan beavatkozás elleni védekezés egyik részét a ProMTEC és ProMUC készülékekbe épített észlelési funkciókkal, másik részét pedig az Okosmérő Adatközpontban összegyűlt adatok és a fogyasztói szokások elemzésével valósítja meg. Az OAK a ProMTEC készülékek által észlelt eseményeket Élő kapcsolat azonnali riasztás naplózza, a hozzá kapcsolódó Jogosulatlan Beavatkozás Felügyeleti Alkalmazás (JBFA) pedig ezek közül néhányat paraméterezése függvényében riasztásnak minősít és ezt az illetékes személyzetnek webes felületen, -ben vagy mobiltelefonon jelzi. A következő ábra a rendszer komponenseit és kapcsolódásukat mutatja. 3. ábra Jogosulatlan Beavatkozás Felügyeleti Rendszer

20 Szolgáltatások A rendszer jogosulatlan beavatkozás típus felderítésére képes, melyekről az illetékeseknek értesítést küld. A beavatkozási módokat és a rendszer válaszait, felderítési módját egy részletesebb anyag foglalja össze. A legjellemzőbbeket az alábbiakban soroljuk fel Villamosenergia-fogyasztással kapcsolatos beavatkozások detektálása a) Jogosulatlan teljesítménynövelés Ha a fogyasztó a kismegszakító átalakításával vagy átkötésével a szerződött teljesítménynél tartósan nagyobbat vesz fel (határérték-túllépés), a készülék ezt detektálja, majd jelez a központnak. Ha a beállítások lehetővé teszik a beépített főkapcsoló relével ki is kapcsolhatja a fogyasztót. b) Mechanikai beavatkozás Minden olyan tevékenységet, mely fizikai erőkifejtés útján képes károkat okozni a mérőben, ideértve például a rongálást, megbontást, fúrást, szurkálást a készülék detektál és erről eseményt küld a központnak. Ha a rongálódás olyan fokú, hogy a készülék kommunikációra tartósan képtelen, akkor a központ ad riasztást a kommunikáció elmaradásának okán. c) Elektromos beavatkozás Ha a célzott hatást külső/belső rövidzárlattal, kikötéssel, áthidalással, az áramirány megváltoztatásával, vagy egyéb hasonló módszerrel kísérlik meg elérni, a készülék ezt detektálja és eseményt küld a központnak. Ha a rongálódás olyan fokú, hogy a készülék kommunikációra tartósan képtelen, akkor a központ ad riasztást a kommunikáció elmaradásának okán.. d) Mágneses és elektromágneses befolyásolás A mechanikus mérők kijátszása érdekében a forgótárcsa lassítására alkalmazott eljárás az okosmérők esetén már hatástalan, de a beavatkozás maga észlelhető. A készülék méri a térerőt és adott határérték felett értesíti a központot. e) Lopótök és áthidalás alkalmazása Lopótököt és minden olyan eszközt, mely áthidalással próbálja a mérőt kikerülni, vagy a mérés értéket meghamisítani a készülék detektálja és eseményt küld a központnak. f) Méretlen vezetőből történő vételezés A trafókörzet adatainak és az abban található egyes háztartások összegzett fogyasztásának összevetése, illetve a hálózatról átmenetileg lekapcsolt háztartásokban észlelhető feszültség illegális vételezés kimutatására alkalmas, melyet a központ képes detektálni és jelezni.

21 19 g) Vezérelt-különmért áramkörről való jogosulatlan vételezés, illetve átrelézés A vezérelt-különmért áramkörről üzemeltetett eszközök diszkrét fogyasztást mutatnak (tudniillik, vagy be van valamelyik fokozatuk kapcsolva, vagy nincs, de semmiképpen sem mutathatnak változó jellegű teljesítményfelvételt). Az ettől eltérő értékek, illetve jelleggörbék jogosulatlan hozzáférést jelezhetnek. Átrelézésről beszélünk, amikor a vezérelt-különmért áramkör bekapcsolódásakor a minden-napszaki körön működő eszközök egy illegálisan beépített relével átkapcsolódnak a vezérelt-különmért körre, és így olcsóbb tarifával fogyasztanak. A rendszer fel tudja deríteni ezt az esetet, mert képes figyelni és jelezni, ha a vezérelt-különmért áramkör bekapcsolásakor rendszeresen leesik a minden-napszaki körön mért teljesítmény. h) Extrém hőmérséklet Nyílt láng, hevítés a mérési eredményeket nem befolyásolhatja, de a készüléket szerkezetileg roncsolhatja, működésképtelenné teheti. Ezeket a behatásokat a készülék detektálja és róla eseményt küld. Ha a rongálódás olyan fokú, hogy a készülék kommunikációra tartósan képtelen, akkor a központ ad riasztást a kommunikáció elmaradásának okán. i) A készülék paraméterezésének megváltoztatása, informatikai behatolás Az okosmérő készülékek felépítésükből és működési elveikből fakadóan ki vannak téve informatikai jellegű támadásoknak. Az ezek elleni védelem elsősorban a kommunikációs csatornák kódolásán keresztül realizálódik, de a behatolási kísérletről a központba is küldhető jelzés. Mindemellett a központban tárolt készülékparaméterek összehasonlításával is felderíthető egy esetleges beavatkozás. j) Fogyasztói szokások megváltozásainak elemzése A JBFA-ban a fogyasztói profilok hosszútávon tárolhatóak és elemezhetőek. Az elemzés a fogyasztói profilt hasonlítja korábbi önmagához és a fogyasztói típusnak megfelelő profilhoz. Amennyiben a vizsgálatok során talált valamely jelenség gyanúra ad okot, a JBFA riasztást generál Egyéb közműszolgáltatással kapcsolatos beavatkozások detektálása A ProMeter készülékcsalád fogadja a csatlakoztatott közműmérők jelzéseit, és továbbítja azokat a központ felé. Az adatok további analizálására lehetőség nyílik az adott szolgáltató JBFA rendszerében Adaptálhatóság A fenti felsorolás nem lehet teljes. Egyrészt, mert a beavatkozási lehetőségek és felhasznált eszközök idővel módosulnak, komplexebbé válnak, másrészt, mert a fogyasztói szokások, háztartási fogyasztási jelleggörbék alaposabb vizsgálata további gyanús esetek felfedésére adhat módot.

22 20 Egyes esetekben a beavatkozások észlelése olyan mért Gyakorlati tapasztalatok felhasználása adatok vizsgálatán alapul, melyek csak közvetetten utalnak a beavatkozás tényére, vagy típusára. E körülmény, valamint praktikus megfontolások, környezeti sajátosságok és az üzembe helyezés után szerzett tapasztalatok figyelembe vételével a küszöbszintek módosíthatók, az alkalmazás, illetve távoli hozzáféréssel a mérő paraméterezhető, az algoritmusok pedig továbbfejleszthetők.

23 21 5. Közvilágítási szolgáltatások A Prolan által az okomérési, valamint a körvezérlési feladatokra fejlesztett eszközök (ProMTEC, RKV) alkalmasak a közvilágítás távvezérlési és távfelügyeleti céljaira is. A távvezérlési megoldások elsősorban az önkormányzatok igényeit elégíthetik ki a jelenlegi megoldásokhoz képest jóval rugalmasabban és energiatakarékosabban. A közvilágítás-felügyelet viszont az üzemeltető és karbantartó cégek számára kínálhat hasznos szolgáltatásokat. A két feladatcsomag az igényektől függően működhet egymástól függetlenül vagy kombináltan, egy rendszeren belül Közvilágítás-vezérlés Közvilágítás Vezérlő Rendszer A Közvilágítás Vezérlő Rendszer (KVVR) a törvényi előírások keretein belül lehetővé teszi az igényekhez rugalmasabban alkalmazkodó közvilágítás kialakítását. Ha a közvilágítási rendszer fényáram vezérlésére alkalmas, vagy alkalmassá tehető, akkor a közvilágítási menetrend nemcsak a ki- és bekapcsolási időpontokat tartalmazza, hanem a fényáram értékek beállításának időpontjait is. A rendszer rugalmassága a HFKV technológiával szemben abban áll, hogy az RKV készülékek tetszőlegesen, például utcáknak, tereknek, egyéb körzeteknek megfelelően létrehozott csoportokban, vagy akár egyenként is kezelhetőek. Egy közvilágítási trafóházban elhelyezett RKV készülék a szomszéd körzetétől függetlenül vezérelhető, menetrendje letölthető, míg a HFKV rendszernél ez nem lehetséges. Így térben, időben és a megvilágítás erősségében tetszőlegesen egyedi fogyasztói igényeket szolgálhatunk ki. További előnye e megoldásnak, hogy energia-megtakarítást eredményez. A KVVR egy Közvilágítás Vezérlő Központból (KVVK), a hozzá kapcsolódó webes és SMS-es kezelői felületből, valamint a közvilágítás kapcsolását megvalósító RKV készülékből áll, amely lehet a ProMTEC-be integrált változat is.

24 22 A következő ábra a rendszer felépítését és komponenseinek kapcsolódását vázolja. 4. ábra Közvilágítás Vezérlő Rendszer Ahogy az ábrán is látható, a KVVK közvetlen adatkapcsolatban áll a hosszúhullámú adást szolgáltató EFR rendszerével. Ezen a kapcsolaton keresztül adható ki adott készülékre, vagy készülék csoportra ki-bekapcsolási, fényáram-állítási parancs, valamint ezeket tartalmazó menetrend. Az RKV a kisugárzott menetrendet tárolja, és autonóm módon végrehatja. Ezt lehet rövid időre felülbírálni egyedi ki-bekapcsolási és fényáram-állítási parancsokkal. Az RKV készülékek tipikusan a közvilágítási körzet trafóházában kerülnek elhelyezésre, ahonnan több leágazás kitáplálása történik. Lehetőség van a körzet egyszerre, leágazásonként, tetszőleges lámpatest-csoportonként vagy akár egyedi lámpatestenként való vezérlésére is. A rendszer Prolan elemekből építhető fel. Más cég RKV készülékei is integrálhatóak azonban, ha lemondunk a fényáram-vezérlésről, mivel e funcióval jelenleg csak a Prolan készülékei rendelkeznek Közvilágítás-vezérlési szolgáltatások Hagyományos tárolt menetrend A legegyszerűbb, széles körben elterjedt megoldás a dekádnaptáron, vagy más hasonló közvilágítási naptáron alapuló Közvilágítási menetrend-kezelése vezérlés, ahol a ki- és bekapcsolások az év minden napjára előre definiáltak, és az RKV-kban

25 23 vannak tárolva. Rugalmasságára jellemző, hogy akár leágazásonként, vagy tetszőleges lámpatest-csoportonként, például utcánként különböző menetrendek alkalmazhatóak Speciális tárolt menetrendek Bizonyos esetekben, például egy ünnepélyes díszkivilágítás, vagy tüzijáték alkalmából szükség lehet az előre kialakított közvilágítási menetrendtől való eltérésre. Ehhez korábban a tényleges kibekapcsolást megvalósító operátorra volt szükség, és az igényeket az adott körzet közvilágításáért felelős szervezet számára előre kellett jelezni. Ha a kérdéses időszak nem normál munkaidőre esett, külön felügyeletet is biztosítani kellett. A KVVR az említett problémát úgy hidalja át, hogy Alkalmi igények automatikus kezelése kezelőfelületén keresztül, adott időszakra, tetszőleges, egyedileg tárolt menetrend definiálható, mely az eredeti program helyett, további felhasználói közreműködés nélkül kerül végrehajtásra Eseti kezelési lehetőségek Lehetőség van menetrendtől eltérő egyedi kapcsolásokra is. Például ünnepség idején a polgármester akár saját mobiljáról indított SMS üzenettel kapcsolhatja fel a főtér díszkivilágítását. A rendszer lakosság számára is módot adhat erre. A lakosság is bekapcsolhatja a közvilágítást Ha valaki egy energiamegtakarítás miatt nem teljes mértékben kivilágított utcán sétál haza késő éjjel, SMS-sel 5-10 percre bekapcsolhatja az adott utca lámpáit ECLIPSE fényáram-vezérlés Számos település, illetve körzet létezik, ahol a forgalom nem indokolja a teljes fényerővel üzemelő éjszakai közvilágítást, ugyan- A megvilágítás csökkentése akkor nem szívesen vállalják az annak elhagyásából származó jogi következményeket. Erre nem a teljes kikapcsolás, hanem a megvilágítás csökkentése jelenthet megoldást. A KVVK-ban napi fényerőszint görbe definiálható. Az esti időszakban a közvilágítás üzemelhet teljes, míg éjszaka csökkentett fénnyel, de megvalósítható akár folyamatosan csökkenő fényintenzitás is. Tehát az önkormányzat igényeire szabott menetrend fényáram beállítási parancsokkal egészül ki, amelyeket az RKV a ki - be parancsokhoz hasonlóan autonóm módon végrehajt. A fényáram-vezérlést végző RKV-nak két felszerelési helye lehet. Az egyik esetben minden egyes lámpatesthez tartozik egy, a Lámpatestenként elhelyezett RKV lámpaoszlopon vagy oszlopban elhelyezett RKV vevő. A vezérlését egy úgynevezett analóg relé valósítja meg, mely kivitelét tekintve csereszabatos a Prolan RKV készülékekben található hagyományos kétállású relékkel. Az analóg relé 1 10V -os kimenete vezérelhető elektronikus ballaszthoz kapcsolódik, amely gondoskodik arról, hogy adott analóg bemenet esetén az izzó a kívánt fényáramot adja. Az analóg relé 1 10V-os ECLIPSE - A kimenete szabványos RKV táviratokkal állítható tetszőleges szintre. A fényáramvezérlésnek analóg relével történő megoldását ECLIPSE-A változatnak nevezzük.

26 24 Azok számára, akik jobban kedvelik a hagyományos fojtóval megvalósított ECLIPSE - D ballasztot, választhatunk olyan megoldást is, ahol nem az analóg relé vezérelte elektronikus ballasztot használunk. Több (2-3) különböző értékű fojtó RKV relék által vezérelt ki- és beiktatásával 3-8 fényáram-fokozatot kapunk, ami már elegendő a fényáram-vezérléssel történő energia-megtakarításhoz. Ezt a diszkrét fokozatokat alkalmazó megoldásunkat ECLIPSE-D változatnak nevezzük. A másik felszerelési lehetőség esetén a közvilágítási körzet trafószekrényében elhelyezett Trafószekrényben elhelyezett RKV /ProMTEC RKV vagy a beépített RKV-val rendelkező ProMTEC készülékből történik egyfajta központosított vezérlés. Mivel a már kiépített hálózatok esetén nehézséget jelentene a 230V-os táplálással párhuzamosan egy új vezetéket behúzni a vezérlés céljára, ezért a vezérlési információt a PLC technológia segítségével a 230V-os tápvezeték felhasználásával juttatjuk el a lámpatestbe. Ez persze megköveteli, hogy oda akár új rendszer kialakításáról van szó, akár meglévő felújításáról PLC kommunikációs modult és vezérelhető ballasztot helyezzünk. Amennyiben kétirányú kommunikáció csatorna kiépítésére kerül sor, a Közvilágítás Felügyeleti Rendszerben (KVFR) használható diagnosztikai információik is gyűjthetők a lámpatestekről. Természtesen a központosított vezérlési mód mind az analóg-relével működő ECLIPSE-A, mind hagyományos fojtóval felszerelt ECLIPSE-D használatát lehetővé teszi Alkonykapcsolós vezérlés A hagyományos tárolt menetrend nem alkalmazkodik az aktuális időjárási körülményekhez. Ha az idő borús, a közvilágítást korábban kellene bekapcsolni, ha derűs, később. Az eltérés akár fél óra is lehet, és egy fix időpontot tartalmazó programmal legfeljebb egy általában jó megoldást tudunk csak elérni. Ezt a problémát orvosolhatja az alkonykapcsolóval Az időjárási körülmények figyelembe vétele kombinált vezérlés. A körzetenként telepített alkonykapcsoló jelzése felülbírálhatja a tárolt menetrendet, így a közvilágítás akkor kapcsol ki, illetve be, amikor abban a körzetben a fényerőviszonyok ezt szükségessé teszik. A rendszer mindamellett továbbra is nagy üzembiztonsággal működik. Magas üzembiztonság Ha egy alkonykapcsoló meghibásodása miatt annak jelzése elmarad, az RKV készülékek saját időprogramjuk szerint az adott napon lehetséges legkésőbbi időpontban önállóan kapcsolnak. Ezért biztosra vehető, hogy a körzet nem marad közvilágítás nélkül. Megadható továbbá az az időablak, amelyen belül egy alkonykapcsoló-jelzés elfogadható. Nem fordulhat tehát elő, hogy a közvilágítás fényes nappal speciális időjárási körülmények, vagy valamilyen műszaki hiba miatt tévesen aktiválódik Többszínű kivilágítás ECLIPSE-A megoldásunkat alkalmazva egy RKV vevőbe a LED-es világítótestek vezérlése hagyományos relékhez hasonlóan több analóg relé építhető. Az így kialakított berendezéssel egy színes díszkivilágítást lehetővé tévő, háromszínű lámpatest vezérelhető.

27 A Közvilágítás Vezérlő Rendszer felhasználói felületei A Közvilágítás Vezérlő Rendszernek része egy weben keresztül elérhető kezelői felület, amely megfelelő jogosultságok birtokában az Menetrendtervező felület adott település utcáihoz, tereihez egyedi menetrendek tervezését és letöltését teszi lehetővé. A menetrendek szerkesztésénél az egységnyi energiaárak ismeretében a tervezőfelület tájékoztató jellegű költségbecslést is képes adni. A menetrendtervező szoftvermodul ügyel arra, hogy csak olyan menetrendet lehessen tervezni, ami biztosítja a törvényileg kötelező szolgáltatást. Ez a felület nemcsak a közvilágítási szolgáltató cég számára áll rendelkezésre, hanem rábízható az önkormányzatok energiagazdálkodással foglalkozó szakembereire is. Egyedi beavatkozásokra, gyors ki-bekapcsolásokra, fényáram beállításokra mobil telefonon SMS küldéssel is van lehetőség. Ez a szolgáltatás hasznos lehet a karbantartók, az üzemeltetők, de akár a lakosság számára is. Mobil telefon 5.2. Közvilágítás-felügyelet Közvilágítás Felügyeleti Rendszer A Prolan Közvilágítás Felügyeleti Rendszere (KVFR) a közvilágítást üzemeltető, karbantartó cégek hatékony munkavégzését segíti azáltal, hogy számukra a közvilágítási rendszer működéséről folyamatos visszajelzést biztosít. Kiépítésével elérhető, hogy ne csak a lakossági bejelentésekre és az időszakos helyszíni ellenőrzésekre alapozódjon a hibafelderítés, hanem a karbantartó rögtön értesüljön a rendellenességekről. 5. ábra Közvilágítás Felügyeleti Rendszer A rendszer, amely az előző ábrán látható, egy Okosmérő Adatközpontra épülő Közvilágítás Felügyeleti Alkalmazásból (KVFA) és közvilágítási trafószekrényben elhelyezett ProMTEC

28 26 okosmérőkből áll. Az Okosmérő Adatközpont és a ProMTEC készülék közötti kommunikáció bármelyik, Okosmérési Rendszerben alkalmazott WAN csatornán bonyolódhat. A rendszer része a webes kezelői felület, továbbá SMS hozzáférés Közvilágítás Felügyeleti Szolgáltatások A közvilágítási trafószekrényben elhelyezett ProMTEC okosmérő segítségével folyamatos mérés és adatgyűjtés történik. Üzemzavar állapotok felderítése Az adatok részben a ProMTEC-ben, részben a Közvilágítás Felügyeleti Alkalmazásban (KVFA) kerülnek feldolgozásra. A beépített teljesítmény ismeretében, az attól való eltérések értékének és jelleggörbéjének elemzésével megállapíthatjuk, ha például üzemzavar következett be azaz egyáltalán nem ég a közvilágítás, szakaszhiba lépett fel, vagy izzókiégések történtek, netán túlfogyasztás látszik, ami áramlopásra, esetleg gallyazás szükségességére utalhat. A rendszer a közvilágítás rendelkezésre állásából, az üzemzavarok, izzókiégések darabszámából és az elhárítási időkből az üzemeltetés és karbantartás számszerűsített minőségét is meghatározhatja. Minőségstatisztika A Közvilágítás Felügyeleti Rendszer felhasználói felületei A Közvilágítás Felügyeleti Rendszernek része a Vezérlő Rendszerhez WEB, SMS és hasonló kezelőfelület, amely weben keresztül megfelelő jogosultságok birtokában az adott terület közvilágítási rendszerének karbantartásáért felelős szakemberei számára visszajelzést ad a rendszer állapotáról, rendszer által generált eseményekről. Lehetőség van historikus adatok (jelleggörbék, események, riasztások) vizsgálatára, visszakeresésére. Erről a felületről lehet a beépített teljesítményeket, az izzóteljesítményeket változások esetén karbantartani. A karbantartók megkaphatják az eseményeket, illetve riasztásokat SMS-en és -en is.

29 Közvilágítás Vezérlés és Felügyelet egy rendszerben ProMTEC kombinált készülék egyaránt képes ellátni az okosmérő és az RKV funkciókat. Célszerű tehát a kiépítésre kerülő infrastruktúrára alapozva mindkét szolgáltatási csoport előnyeit kihasználni. Kettő az egyben 6. ábra Közvilágítás Vezérlés és Felügyelet A ProMTEC készülék rendelkezik PLC kommunikációs modullal is, A két rendszer szinergiái így a Közvilágítás Vezérlésnél a lámpacsoportok, utcák vagy akár egyedi lámpák is elérhetők a kapcsolások és a fényáram-beállítások számára. A kétirányú kommunikáció előnye, hogy diagnosztikai információk (pl: izzó meghibásodás) juttathatók a lámpatestből a ProMTEC-be. Ez a lehetőség pontosabb hibajelzést és behatárolást tesz lehetővé. A Közvilágítás Vezérlés miatt kialakított rendszer tehát többletszolgáltatási lehetőséget ad a Felügyeleti rendszernek, továbbá egyéb feladatok ellátását is támogathatja. A karbantartó például tesztelés céljára az egyedi vezérlési lehetőségeket használhatja: az utcán állva SMS küldésével ki- vagy bekapcsolhatja a lámpákat, fényáramot állíthat, így ellenőrizve a rendszer működését. Válasz SMS-ben megkaphatja a körzet aktuális felvett teljesítményét, valamint a beépített teljesítménytől való eltérést is. Fordított esetben a Felügyeleti Rendszer adhat információt a Vezérlő Rendszer felhasználóinak - például az önkormányzatoknak - közvilágításuk minőségjellemzőiről. Az energiafelhasználás és a szolgáltatás minősége így folyamatosan követhető, ellenőrizhető.

30 28 6. Teljesítménygazdálkodási szolgáltatások 6.1. Teljesítménygazdálkodási Rendszer A Prolan által kínált Teljesítménygazdálkodási Rendszer (TGR) a Teljesítménygaz- Teljesítménygazdálkodási rendszerek integrálása dálkodási Központ (TGK) köré épül. A rendszer a hálózati engedélyes körvezérlő, okosmérő és irányítástechnikai rendszereit köti össze. Egységes felületen keresztül lehetőséget teremt a különböző hálózati eseményekre történő gyorsabb és hatékonyabb reagálásra. A beavatkozás módja lehet manuális, mely elsősorban rendszerstabilitást megőrző funkciókat fed le, és lehet automatikus, mely percről percre biztosítja a kívánt teljesítményegyenleget. 7. ábra Teljesítménygazdálkodási Rendszer 6.2. Teljesítménykorlátozás A hálózati engedélyes egyik legfontosabb feladata a hálózat egyensúlyának biztosítása. Egy esetleges hálózati egyensúlyvesztés esetén követnie kell a magyar rendszerirányító stabilitást megőrző utasításait, azaz több fokozatban kell tudnia csökkenteni a terhelését, az utasítást követő legrövidebb időn belül Első fokozat Első fokozatként a nem üzemkritikus, különböző körvezérlő rendszerekben kiadott parancsokkal vezérelt hőtárolós fogyasztókat szokás lekapcsolni. Ha a körvezérlő rendszerben kiépítésre került
